BEDIENUNGSANLEITUNG GLVE 1400-34 Gardol

Art.-Nr.: 34.205.63 I.-Nr.: 11024

-2-

24

DE

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

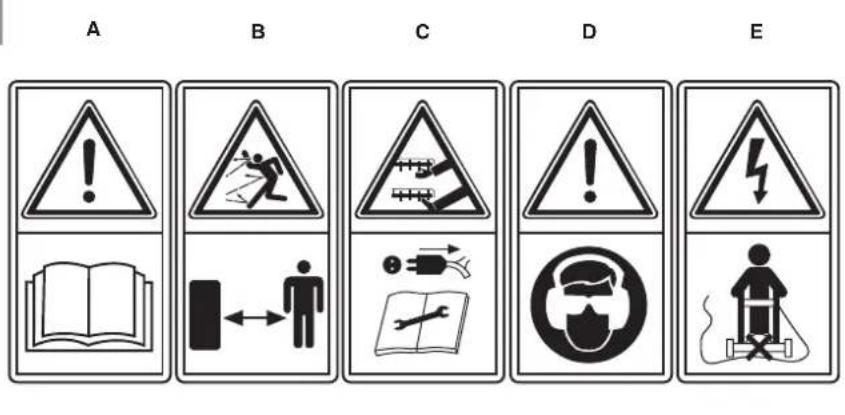

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 24)

A = Achtung!

Vor Inbetriebnahme Gebrauchsanweisung lesen.

B = Dritte (Personen und Tiere) aus dem Gefahrenbereich fernhalten.
C = Vorsicht, scharfe Zinken. Die Rotation der Zinken dauer nach dem Ausschalten noch an - vor Wartungsarbeiten oder falls die Leitung beschädigt ist, den Stecker aus der Steckdoseziehen.
D = Gehör- und Augenschutzlagen.
E = Netzkabel von den Zinken fernhalten.

2. Gerätebeschreibung und Lieferumfang

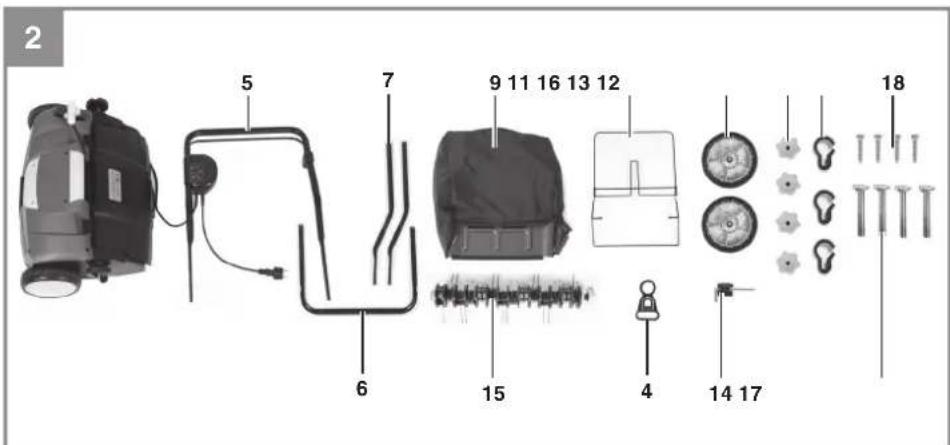

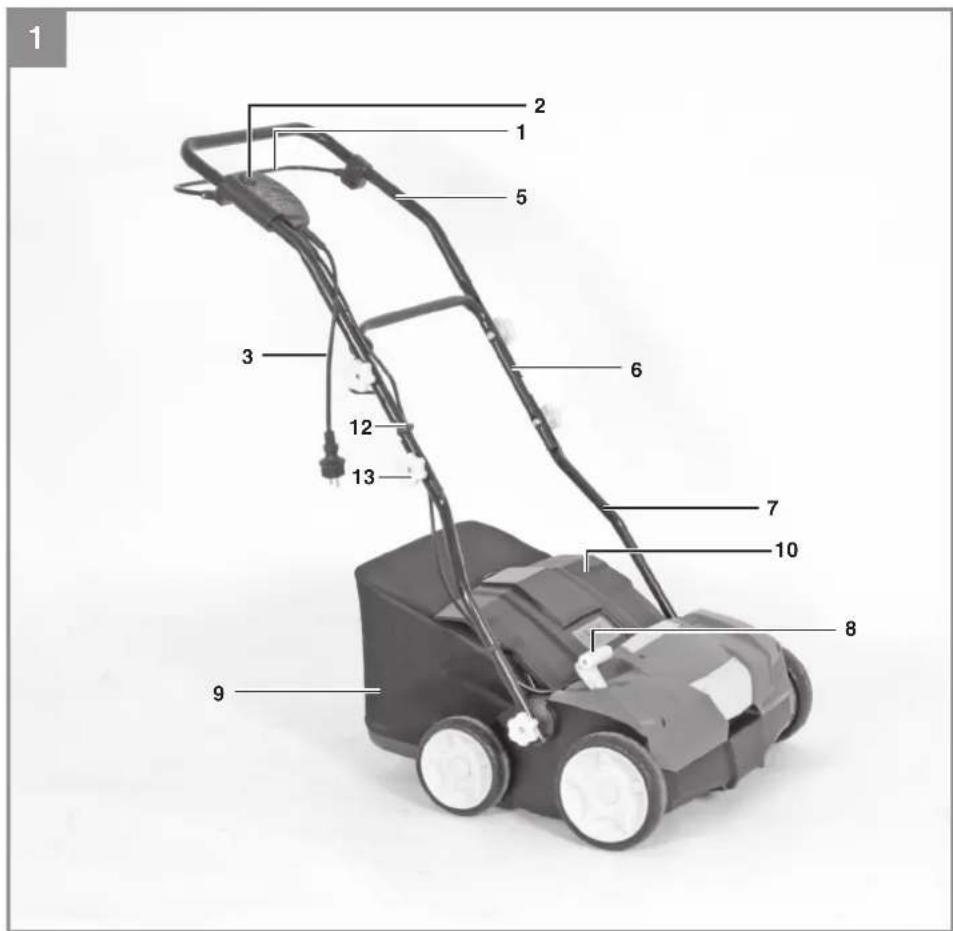

2.1 Gerätebeschreibung (Bild 1/2)

1. Ein/Aus-Schaltbügel
2. Einschaltspere
   3.Netzleitung
3. Kabelzugentlastung
4. Oberer Schubbugel
5. Unterer Schubbugel
6. Schubbügelhalter
7. Tiefenverstellung
8. Fangkorb
9. Auswurfklappe
10. Gestellteile für Fangkorb
11. Kabelbefestigungsklammern
12. Sternmutter
13. Inbusschlüssel
14. Lüfterwalze
15. Hinterrad
16. Schraube für Sternmutter
17. Schraube für Hinterrad

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Er-stickungsgefahr!

DE

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Je nach Verwendungszweck kann das Gerät als Vertikutierer oder Lüfter eingesetzt werden, dazu kann nur mit weniger Handgriff en die Walze ausgetauscht werden. Mit der Vertikutierwalze werden Moos und Unkraut mitsamt den Wurzeln aus dem Boden gerissen und der Boden aufgelockert. Dadurch kann der Rasen Nährstoff en better aufnehmen und wird gesäubert. Wir empfehlen, den Rasen im Fruhlung (April) und Herbst (Oktober) zu vertikutieren.

Mit der Lüfterwalze wird die Oberfläche des Rasens angekratzt, dadurch kann Wasser better abfließen und die Sauerstoffaufnahme wird erleichtert. Lüften Sie je nach Bedarf während der gesamten Wachstumsperiode.

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras- oder Rasenflächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigeufigen Gebrauchsanweisung ist Voraussetzung fur den ordnungsgemänen Gebrauch des Vertikutieres. Die Gebrauchsanweisung enthalt auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Warning! Wegen körperlicher Gefährung des Benutzersarf der Vertikutierer nicht eingesetzt werden als Hacksler zum Zerkleinern von Astund Heckenabschnitten. Fernerarf der Vertikutierer nicht verwendet werden als Motorhackle und zum Einebnen von Bodenerhebungen, wie z.B.Maulwurfshugel.

Aus Sicherheitsgründen darf der Vertikutierern nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei Denn, diese sind vom Herstel

Ier ausdruicklich zugelassen.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V ~ 50Hz
Leistungsaufnahme: 1400 W
Leerlaufdrehzahl: 3300/min
Arbeitsbrite: 34 cm
Anzahl der Messer: 20 Stück
Anzahl der Krallen: 26
Tiefenverstellung: -3/3/6/9 mm
Schalldruckpegel LpA: 72,5 dB(A)
Schalleistungspegel LWA: 99 dB(A)
Unsicherheit K: 1,5 dB(A)
Vibration am Holm: 5,489 m/3
Unsicherheit K 1,5 m/s2
Schutzklasse: Il/回
Schutzart: IPX4
Gewicht. 11,6kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend den Normen EN ISO 3744:1995, EN ISO 11201:1995 und EN 1033:1995 ermittelt.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht

DE

benutz wird.

Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienden, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges aufreten:

1. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
2. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitaum verwendet wird oder nicht ordnungsgemäß gefuhr und gewartet wird.

Vorsicht! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Der Vertikutierer ist bei Auslieferung demontiert. Der Fangkorb, der komplette Schubbügel sowie die Hinterräder müssen vor dem Gebrauch des Vertikutierers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

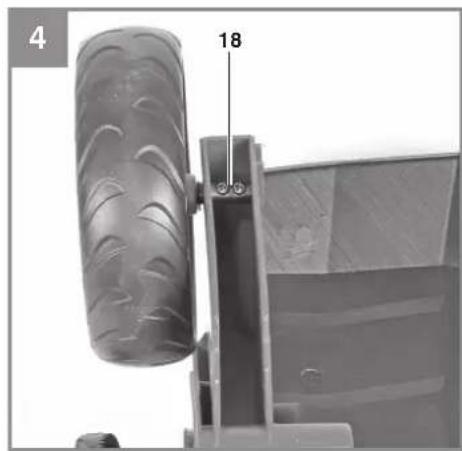

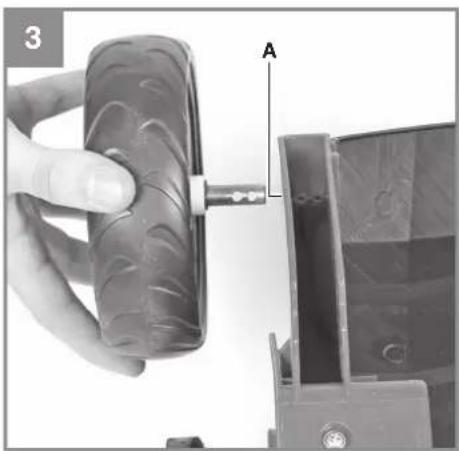

Montage der Hinterräder (siehe Bild 3 und Bild 4)

• Schieben Sie die Achse der Hinterträder in die darauf vorgesehenen Aussparungen (Abb. 3/Pos.A)
  Befestigen Sie die Rader mittels der mitgelie-ferten Schrauben. (Abb.4/Pos.18)

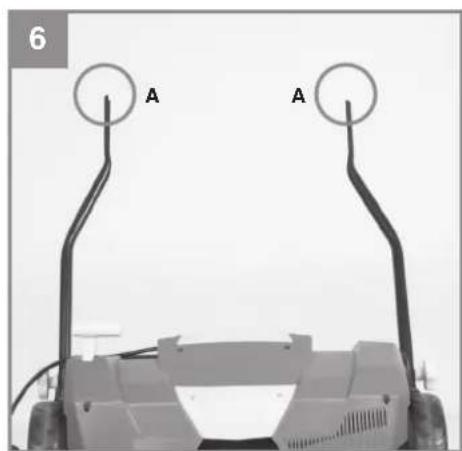

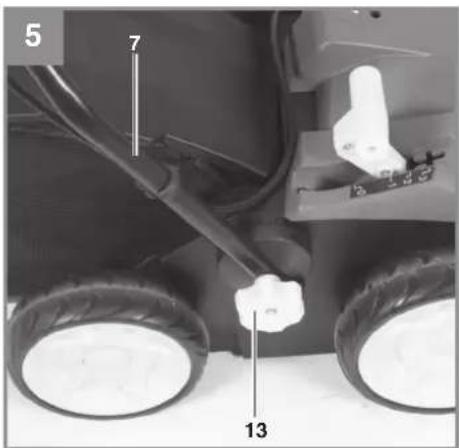

Montage der Schubbügelhalter (siehe Bilder 5 und 6)

Entfernen Sie die Sternmuttern (Abb. 5/Pos. 13).
Schubbugelhalter (Abb. 5/Pos. 7) auf die Befestigungsschraube schieben. Achten Siedarauf, dass die Wölbung des Rohres (Abb. 6/Pos. A) auf der AuBenseite ist.
Schubbugelhalter mit den Sternmuttern fixieren.

Bei beiden Schubbügelhaltern muss derselbe Neigungswinkel eingestellt werden!

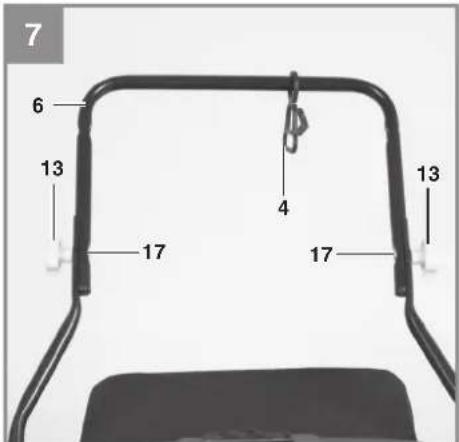

Montage des unteren Schubbugels (siehe Bild 7)

Der unter Schubbugel (Abb. 7/Pos. 6) muss über die Schubbugelhalter geschoben werden. Vergessen Sie hierbei nicht, die Zugentlastung (Abb. 7/Pos. 4) vorher auf das Rohr zuschieben.
Mit den beiliegenden Schrauben (Abb. 7/Pos. 17), und den Sternmuttern (Abb. 7/Pos. 13) die Rohre miteinander verbinden.

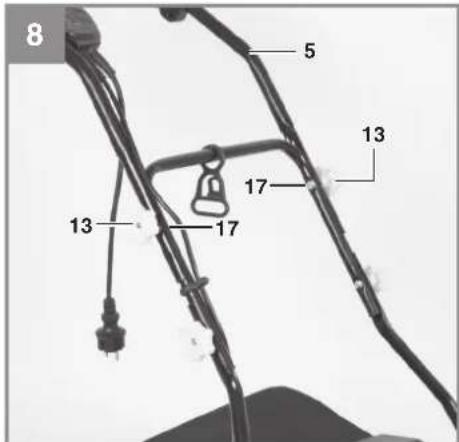

Montage des oberen Schubbugels (siehe Bild 8 bis Bild 10)

• Oberen Schubbugel (Abb. 8/Pos. 5) so positionieren, dass die LÖcher des oberen Schubbugels mit den LÖchern des unteren Schubbugels übereinstimmen.
  Mit den beiliegenden Schrauben (Abb. 8/Pos. 17), und den Sternmuttern (Abb. 8/Pos. 13) die Rohre miteinander verbinden.

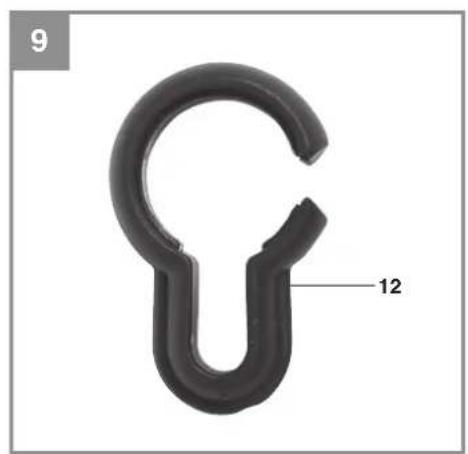

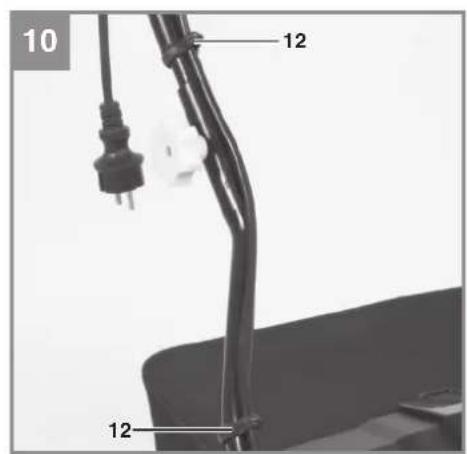

  Mit beiliegenden Kabelhaltern (Abb. 9/Pos.12)) das Netzkabel an den Rohren der Schubbugel befestigen, so dass das Öffnen und Schlieben der Auswurfklappe gewährleistet ist (Bild 10/Pos.12).

Bitte achten Sie darauf, dass sich die Auswurfsklappeleitung offen und schlieben lasst!

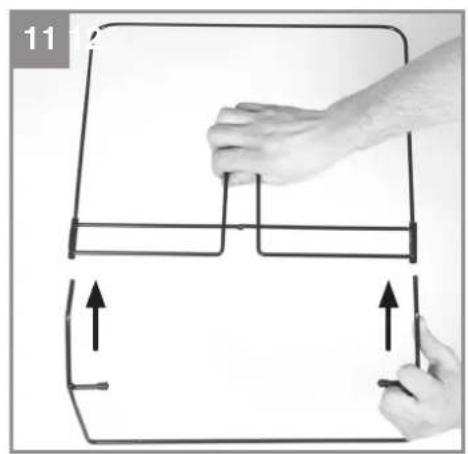

Montage des Fangkorbes (siehe Bilder 11-14)

Die beiden Gestellteile ineinander schiben
Abb.11)

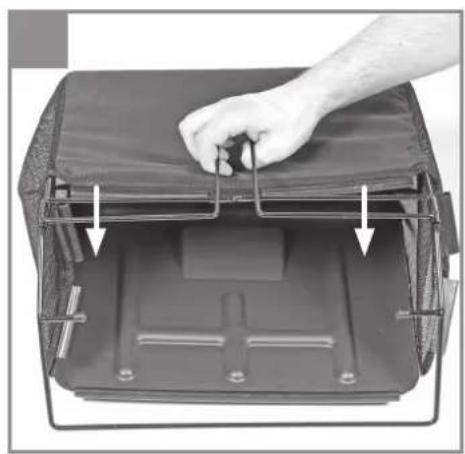

Den Fangkorb über das Metallgestellziehen (Abb.12)

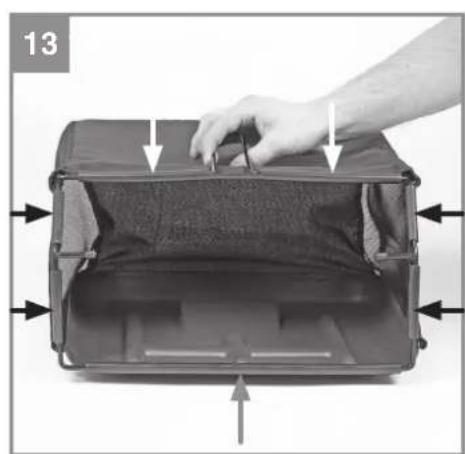

Die Gummilaschen über das Metallgestell stulpen (Abb. 13)

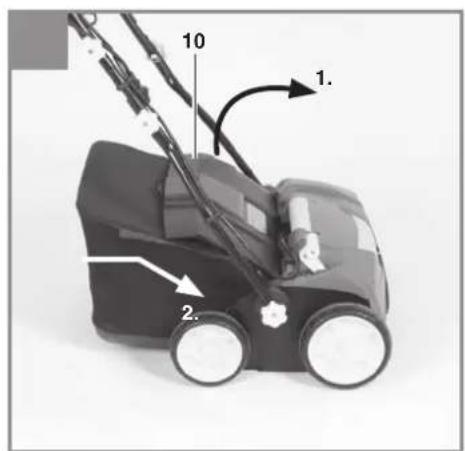

Um den Fangkorb am Vertikutierer einzuhängen müssen Sie die Auswurfklappe (Abb. 14/Pos. 10) mit einer Hand anheiten und den Fangsack mit der anderen Hand am Handgriffnehmen und von oben einhängen (Abb. 14).

DE

Gefahr!

Zum Einhängen des Fangkorbes muss der Motor abgeschalte sein und die Messerwalze damit sich nicht drehren!

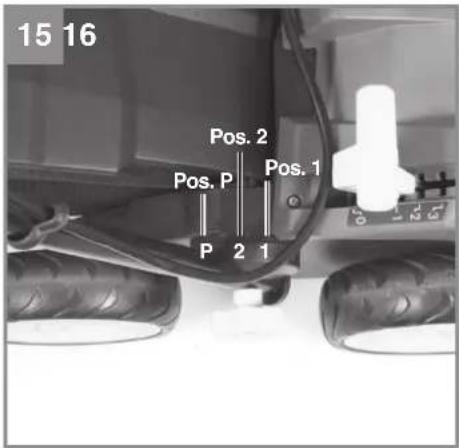

Einstellung der Holmhöhe (siehe Bild 15)

Lösen Sie auf beiden Seiten des Vertikutierers die Sternmutter (Abb. 15/Pos. 13).

Die Holmhöhe darf während des Arbeitens auf Position 1 oder 2 (Abb. 15) eingestellt werden. Ziehen Sie die Schnellspannhebel wieder fest. Auf beiden Seiten muss der gleiche Neigungswinkel eingestellt werden.

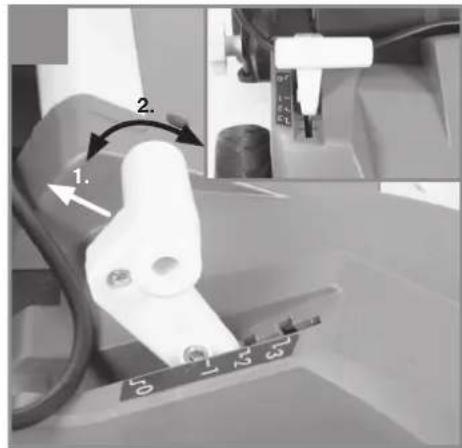

Einstellung der Vertikutiertiefe (siehe Bild 16)

Die Vertikutiertie wird mit dem Verstellmechanismus eingestellt. Hierzu den Hebel in Pfeilrichtungziehen (siehe Abb. 16) und auf die gewünschte Stellung (0 / 1 / 2 / 3) bringen. Achten Sie auf korrektes Einrasten des Hebels!

0 = Fahr-/oder Transportstellung

1 = Vertikutiertiefe 3mm
2=Vertikutiertiefe 6 mm
3=Vertikutiertiefe 9 mm

Stromanschluss

Das Gerät kann an jeder Lichtsteckdose mit 230 Volt Wechselstrom angeschlossen werden. Es ist jedoch nur eine Schuko-Steckdose zulässig, zu deren Absicherung ein Leitungs-Schutzschalter für 16A vorzusehen ist. Außer dem muss ein Fehlerstromschutzschalter (RCD) mit max. 30 mA vorgeschaltet sein!

Geräteanschlussleitung

Verwenden Sieitteur Gerateanschlussleitungen, welche nicht beschadigt sind. Die Gerateanschlussleitung darft nicht beliebig lang sein (max. 50m) ,da sonst die Leistung des Elektromotors vermindert wird.Die Gerateanschlussleitung muss einen Querschnitt von 3× 1,5mm haben.An Gerateanschlussleitungen von Vertikutierern entstehen besonder hauig g Isolationsschaden.

Ursachen hierfür sind u.a.:

Schnittstellen durch Überfahren der Leitung

Quetschstellen, wenn die Geräteanschlussleitung unter Turen und Fenster geführt wird
Risse durch Alterung der Isolation
- Knickstellen durch unsachgemäß Befestigung oder Führung der Geräteanschlussleistung

Die Geräteanschlussleitungen müssen mindestens vom Typ H05RN-F und 3-adrig sein. Ein

Aufdruck der Typenbezeichnung auf der Geräteanschlussleitung ist vorgeschreiben. Kaufen Sie nur Geräte-anschlussleitungen mit Kennzeichnung! Die Stecker und Kupplungsdosen an Geräteanschlussleitungen müssen aus Gummi bestehen und spritzwassergeschützt sein. Die Geräteanschlussleitungen)dürfen nicht beliebig lang sein. Längere Geräteanschlussleitungen erfordern größere Leiterquerschnitte. Geräteanschlussleitungen und Verbindungsleitungen mussen regelmäßig auf Schäden geprüft werden. Achten Sie daraufuf, dass die Leitungen bei der Prüfung abgescheltet sind. Wickeln Sie die Geräte-anschlussleitung ganz ab. Überprüfen Sie auch die Geräteanschlussleitungseinführungen, an Steckern und Kupplungsdosen, auf Knickstellen.

6. Bedienung

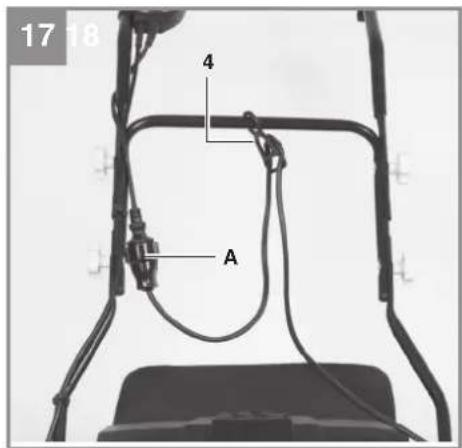

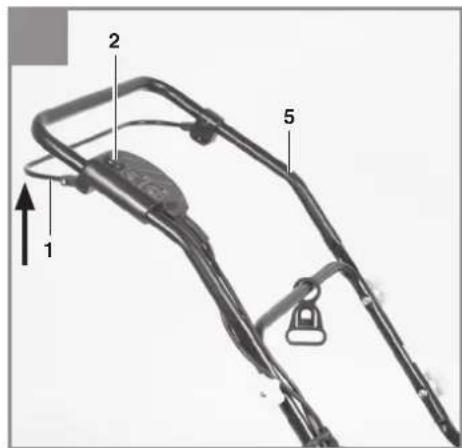

SchlieBen Sie die Gerateanschlussleitung an den Stecker (Abb. 17/Pos.A) an und sichern Sie die Anschlussleitung mit der Zugentlastung (Abb. 17/Pos. 4).

Um ein ungewolltes Einsatzalten des Vertikutierers zu verhindern, ist der Schubbugel (Abb. 18/Pos. 5) mit einem Zweipunktschalter (Abb. 18/Pos. 2) ausgestellt, welcher gedrückt werden muss, bevor der Schalthebel (Abb. 18/Pos. 1) gedrückt werden kann. Wird der Schalthebel losgelassen schaltet sich der Vertikutierer ab. Führn Sie thisen Vorgang eineige Male durch, damit Sie safer sind, dass Ihr Gerät korrekt funktioniert. Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät vorphinemmen, müssen Sie sich vergewissern, dass sich die Messerwalze nicht dreht und das Gerät vom Netz getrennt ist.

Gefahr!

Öff nen Sie die Auswurfklappe nie, wenn der Motor noch lauft. Die umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie die Auswurf-klappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“- Position zurückgeklappt!

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Gehäuse und Benutzer ist stets einzahalten. Beim Vertikutieren und Fahrtrichtungs-änderungen an Boschungen und Hängen ist beson-dere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Hänge

DE

über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Vertikutierers, Stolpergebn!

Hinweise zum richtig Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollen sich diese Bahnen immer um eine Zentimeter überlappen, damit keine Streifen übrig bleiben.

Sobald während des Vertikutierens Grasreste liegenbleiben, muss der Fangsack entleert werden.

Gefahr! Vor dem Abnehmer des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten!

Zum Aushängen des Fangsackes, Auswurfklappe mit einer Hand anheiten, und mit der anderen Hand Fangsack entnehmer!

Wie oft vertikutiert werden soll, hängt grundsatzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierergehauses sauber halten und Erd- und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgung und beeinträchtigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen. Bevor ergendwelche Kontrolten der Messerwalze durchgeführrt werden, Motor abstellen.

Gefahr!

Die Messerwalze dreht nach dem Ausschalten des Motors noch eine sekunden weiter. Versuchen Sie nie, die Messerwalze zu stoppen. Falls die in Bewegung befni dliche Messerwalze auf einen Gegenstand schlągt, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschliebend den Zustand der Messerwalze. Falls diese beschädigt ist muss sie ausgewechselt werden (siehe 8.4). Legen Sie die verwendete Geräteanschlussleitung schleifenormig vor der verwendenten Steckdose auf die Erde. Vertikutieren Sie von der Steckdose bzw. vom Kabel weg und achten Sie daraufuf, dass die Geräteanschlussleitung immer im vertikutierten Rasen liegt, damit die Geräteanschlussleitung nicht vom Vertikutierer

überfahren wird.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angegeben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermaßiger Funkenbildung让学生 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

DE

8.3 Wartung

• Eine abgenutzte oder beschädigte Messerwalze sollen man vom autorisierten Fachmann austauschen halten (siehe Adresse auf der Garantieurkunde).
  Sorgen Sie damit, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicheren arbeiten konnen.
  Lagern Sie Ihrn Vertikutierer in einem trockenen Raum.
• Für eine lange Lebensdauer sollen alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.
  Die regelmäßige Pflege des Vertikutierers sichert nicht nur seine Haltbarkkeit und Leistungsfähigkeit, sondern tragt auch zu einem sorgfälligen und einfahren Vertikutieren Ihres Rasens bei.
  Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände. Vor jeder Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstlei (siehe Adresse auf der Garantieurkunde).

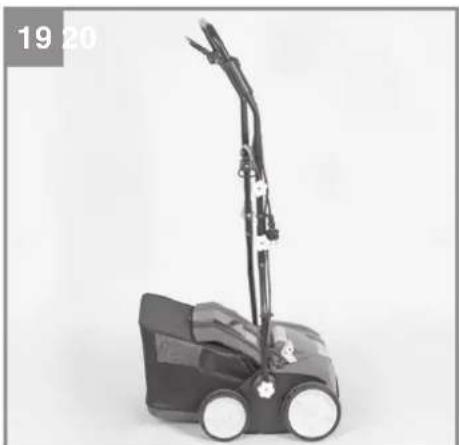

Zurplatzsparenden Lagerung besitzt der Schubbügel eine P-Stellung (Abb. 15). Um in diese Position zu gelangen ist es nötig die Sternmuttern weiter zu losen, da für die Parkposition eine erhöhte Arretierung vorgesehen ist. In dieser Stellung kann der Vertikutiererplatzsparend in eine Ecke geschoben werden (Abb. 19).

Achten Sie beim Zurücksetzen in die Arbeitsposition darauf, den Schnellspannhebel wieder um die 3 Umdrehungen fester zuziehen!

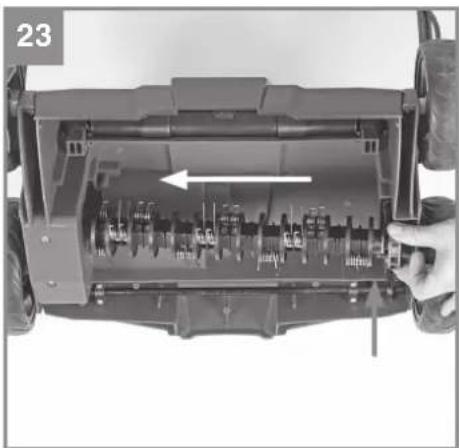

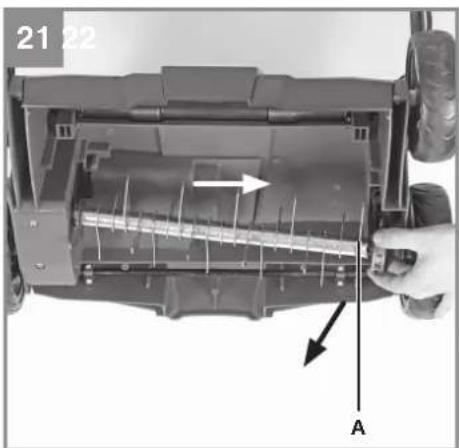

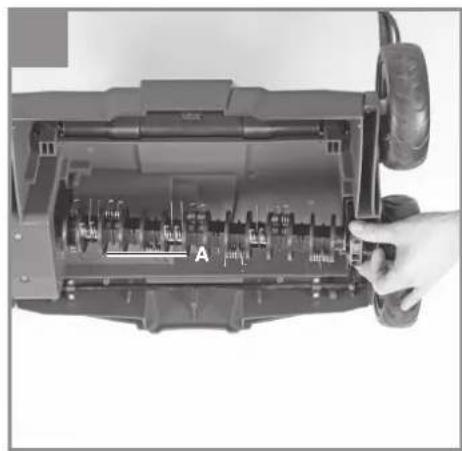

8.4 Wechseln der Walze (siehe Bild 20-23)

Unbedingt Handschuheragen!

Verwenden Sie nur originale Walzen, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

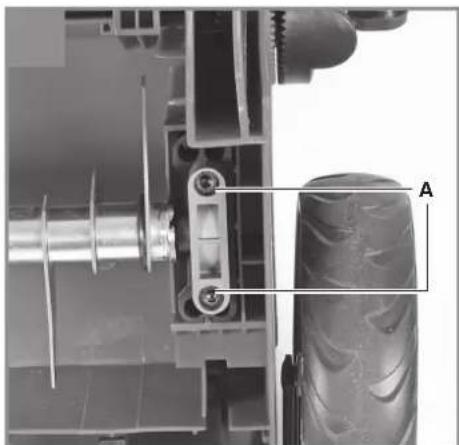

Entfernen Sie die beiden Inbusschrauben (Abb. 20/Pos. A). Heben Sie die Walze an thisem Ende an undziehen Sie in Pfeilrichtung hereus (Abb. 21). Schiebern Sie die neue Walze in Pfeilrichtung (Abb. 23) auf den Antriebsvierkant (Abb. 22/Pos. A) und drucken Sie die danach in die Halterung (Abb. 23). Mit den beiden Inbusschrauben (Abb. 20/Pos. A) wird die Walze wieder befestigt.

Fetten Sie den Antriebsvierkant von Zeit zu Zeit

um ein leichtes Wechseln der Walzen sicherzustellen.

Bei ungunstiger Stellung der Messerwalze kann das auBere Messer (Abb. 21/Pos. A) durch das Gehause blockiert werden. Drehen Sie in thisem Fall die Walze um eine halbe Umdrehung weiter!

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes

Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisende infn den Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugrückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihr den keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

DE

10. Fehlersuchplan

Störung Mögliche Ursache Behebung
Motor lauft nicht an a)	Kein Strom im Stecker b) Kabel defekt c) Schalter Stecker Kombination defekt d) Anschlüsse am Motor oder Kondensator gelöst e) Vertikutierergebnise verstopft	a) Leitung und Sicherung überprüften b) überprüften c) durch Kundendienstwerkstatt d) durch Kundendienstwerkstatt e) Eventuell Vertikutiertiefealandern Gehäuse reinigen, damit die Mes-serwalze frei lauft
Motorleistunglasst nach	a) Zu harter Boden b) Vertikutierergebnise verstopft c) Messer stark abgenutzt	a)Vertikutiertiefekorrigieren b) Gehäuse reinigen c) Messer auswechseln
UnsauberVertiku-tiert	a) Messerabgenutzt b) Falsche Vertikutiertiefe	a) Messer auswechseln b) Vertikutiertiefe korrigieren
Motor lauft, Messer-walze dreht sich nicht	a) Zahriemen gerissen a) durch Kundendienstwerkstatt

Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschlattet!

DE

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendelauf ordering:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchfuhrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

DE

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beisiel
Verschleibsteile*Keilriemen,Walze
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solte这点 Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käfern seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind: - Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Gerats an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

4. Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

5. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführen sind.

6. Die Garantiezeit beträgt 5 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

7. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-. riertes oder neues Gerat zuruck.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6-94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

GB

Danger!

4. Technische gegevens

EN ISO 11201:1995 und EN 1033:1995

Schalleistungspegel LWA: 99 dB(A)

7. Byta ut nätkabeln

Fara!

Endast for EU-länder

Unsicherheit K: 1,5 dB(A)

Juhtraua korguse seadmine (siehe Bild 15)

Avage tāhtmutrid kobesti mōlemal kūjel (joonis 15/13).

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Elektro-Vertikutierer und Rasenlufter GLVE 1400-34 (Gardol)

□87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

□2006/95/EC

2006/28/EC

2004/108/EC

2004/22/EC

1999/5/EC

□97/23/EC
