GAM-E 33/1 Li - žoliapjovė Gardol - Nemokama naudojimo instrukcija

Produkto tipas	Akumuliatorinė žoliapjovė
Prekės ženklas	Gardol
Modelis	GAM-E 33/1 Li
Pjovimo plotis	33 cm
Reguliuojamas pjovimo aukštis	25-65 mm, 5 padėtys
Surinkimo krepšelio talpa	30 litrų
Svoris	12,8 kg
Variklio sukimosi greitis	3400 aps./min.
Maitinimas	2 ličio jonų akumuliatoriai 20 V nuol., po 2,6 Ah
Įkroviklis	2 įkrovikliai, įėjimas 110-240 V~ 50-60 Hz, išėjimas 21 V nuol., 0,8 A
Įprastas įkrovimo laikas (2,6 Ah akumuliatoriui)	Maždaug 3 val. 15 min.
Garso slėgio lygis (LpA)	79,4 dB(A) su neapibrėžtimi K=3 dB(A)
Garantuotas garso galios lygis	96 dB(A)
Vibracija ant vairo	≤ 2,5 m/s² su neapibrėžtimi K=1,5 m/s²
Apsaugos tipas	IPX1
Vairo aukščio reguliavimas	2 galimos padėtys
Užpildymo lygio indikatorius	Taip, integruotas į surinkimo krepšelį
Saugos užraktas	Taip, kontaktinis kištukas ir užrakinimo mygtukas
Pjovimo peilis	Plieninis peilis, keičiamas (ref. 34.054.52)
Pristatymo turinys	Žoliapjovė, 2 akumuliatoriai, 2 įkrovikliai, naudojimo instrukcija, saugos nurodymai
Valymas	Drėgna šluoste ir švelnus muilas; neplauti tekančiu vandeniu ar slėgiu
Rekomenduojamas laikymas	Tamsi, sausa, nuo šalčio apsaugota vieta, tarp 5°C ir 30°C
Garantija	84 mėnesiai (taikomos sąlygos)

Dažnai užduodami klausimai - GAM-E 33/1 Li Gardol

Kaip įkrauti Gardol GAM-E 33/1 Li žoliapjovės akumuliatorius?

Įdėkite kiekvieną akumuliatorių į jam skirtą įkroviklį (pridedama). Prijunkite įkroviklį prie elektros tinklo (110-240 V). Raudonas LED indikatorius rodo įkrovimą; kai užsidega žaliai, akumuliatorius įkrautas. 2,6 Ah akumuliatoriaus įkrovimo laikas yra maždaug 3 val. 15 min.

Kaip sureguliuoti pjovimo aukštį?

Įsitikinkite, kad variklis išjungtas ir saugos kištukas ištrauktas. Nuleiskite centrinę reguliavimo svirtį (5), nustatykite ją norimame aukštyje (25–65 mm, 5 padėtys) ir atleiskite, kad ji užsifiksuotų. Aukštį perskaitykite ant skalės.

Ką daryti, jei žoliapjovė neužsiveda?

Patikrinkite, ar kontaktinis kištukas tinkamai prijungtas ir ar akumuliatoriai tinkamai įdėti bei įkrauti. Jei variklis vis tiek neužsiveda, patikrinkite, ar žoliapjovė nėra aukštoje žolėje arba ar korpusas nėra užsikimšęs. Žr. klaidų paieškos planą instrukcijoje.

Kaip pakeisti žoliapjovės peilį?

Mūvėkite apsaugines pirštines. Atjunkite saugos kištuką. Atsukite tvirtinimo varžtą (pridedamu raktu), nuimkite seną peilį ir uždėkite naują (ref. 34.054.52), laikydamiesi pelekų krypties. Priveržkite varžtą maždaug 25 Nm.

Kokia yra surinkimo krepšelio talpa ir kaip sužinoti, kada jis pilnas?

Surinkimo krepšelio talpa yra 30 litrų. Užpildymo lygio indikatorius (dangtelis) atsidaro oro srautu pjovimo metu; jei jis užsidaro, krepšelis pilnas ir jį reikia ištuštinti.

Ar galima naudoti žoliapjovę ant šlaito?

Taip, bet atsargiai. Šlaitas neturi viršyti 15%. Visada pjaukite statmenai šlaitui, kad išvengtumėte slydimo. Dėvėkite neslidžius batus.

Kaip išvalyti žoliapjovę?

Po kiekvieno naudojimo nuvalykite korpusą, peilį ir krepšelį drėgna šluoste ir šiek tiek švelnaus muilo. Niekada nenaudokite tekančio vandens ar aukšto slėgio valytuvo. Neleiskite vandeniui patekti į vidų.

Kokios yra esminės saugos priemonės?

Prieš naudodami perskaitykite visą instrukciją. Visada ištraukite saugos kištuką prieš atlikdami techninę priežiūrą. Neleiskite vaikams naudoti prietaiso. Dėvėkite uždarus batus ir ilgas kelnes. Palaukite, kol peilis visiškai sustos, prieš kišdamiesi.

Kaip laikyti žoliapjovę žiemą?

Kruopščiai ją išvalykite. Laikykite sausoje, tamsioje, nuo šalčio apsaugotoje vietoje (5–30°C). Išimkite akumuliatorius ir laikykite atskirai. Jei įmanoma, naudokite originalią pakuotę.

Kur rasti atsargines dalis?

Eksploatacinės dalys, pvz., peilis (ref. 34.054.52), yra prieinamos per techninės priežiūros tarnybą. Apsilankykite svetainėje www.isc-gmbh.info arba susisiekite su klientų aptarnavimo tarnyba, nurodydami prietaiso tipą ir gaminio numerį.

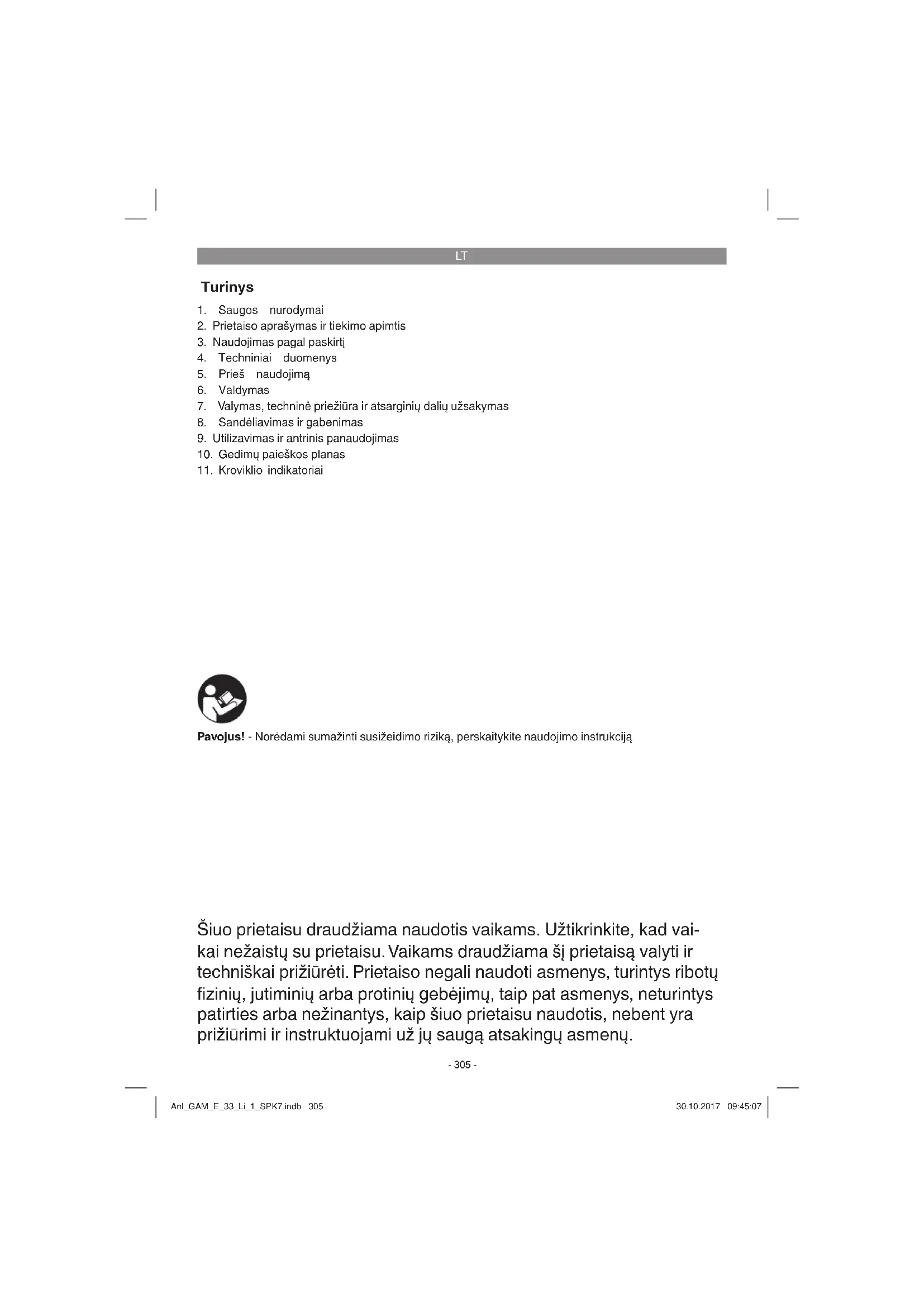

NAUDOJIMO INSTRUKCIJA GAM-E 33/1 Li Gardol

1. Saugos nurodymai
2. Prietaiso aprašymas ir tiekimo apimtis
3. Naudojimas pagal paskirtj
4. Techniniai duomenys
5. Prieš naudojima
6. Valdymas
7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas
8. Sandėliavimas ir gabenimas
9. Utilizavimas ir antrinis panaudojimas
10. Gedimų paieškos planas
11. Kroviklio indikatoriai

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją

Šiuo prietaisu draudžiama naudotis vaikams. Užtikrinkite, kad vai-kai nežaistų su prietaisu. Vaikams draudžiama šį prietaisą valyti ir techniškai prižiūrėti. Prietaiso negali naudoti asmenys, turintys ribotų fizinių, jutiminių arba protinių gebėjimų, taip pat asmenys, neturintys patirties arba nežinantys, kaip šiuo prietaisu naudotis, nebent yra prižiūrimi ir instruktuojami už jų saugą atsakingų asmenų.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 15 pav.)

1. ISPEJIMAS. Norėdami sumažinti susižalojimo rizika, perskaitykite naudojimo instrukcija.
2. Laikytis atstumo!
3. Atsargiai! - Aštrūs peiliai. - Ištraukite apsauginį kištuką prieš techninės priežiūros darbus. Išjungus variklj, peiliai ir toliau sukasi!
4. Prietaisą saugokite nuo drėgmės ir lietaus.
5. Garso galios lygis: 96 dB.
6. Akumuliatorių utilizuokite tinkamai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Ijungimo rankena
2. Viršutinė stūmimo rankena
3. Apsauginis kištukas
4. Laikymo rankena
5. Centrinis pjūvio aukščio reguliavimas
6. Išmetimo dangtis
7. Žolės surinkimo krepšys
8. Akumuliatorius
9. Kroviklis
10. Apatinė kairioji stūmimo rankena
11. Apatinė dešinioji stūmimo rankena
12. 2 tvirtinimo varžtai apatinei stūmimo rankenai
13. 2 Viršutinės stūmimo rankenos veržlės su

greito jtempimo funkcija

1. Laido tvirtinimo gnybtai
2. Užpildymo indikatorius

2.2 Pristatoma komplektacija ir išpakavimas (2 pav.)

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentele.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

Pristatoma komplektacija

• Akumuliatoriné vejapjové
• Akumuliatoriai (2x)
• Krovikliai (2x)
• Originali naudojimo instrukcija
• Saugos reikalavimai

3. Naudojimas pagal paskirtj

Vejapjovė skirta naudoti privačiuose namų soduose ir sodininkams mėgėjams.

Namų sodams ir sodininkams mégėjams skirtos vejapjovės per metus paprastai naudojamos ne daugiau kaip 50 valandų žolės arba vejų priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje.

Dèmesio! Kad naudotojas nesusižalotų, vejapjove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės,

LT

valyti (siurbti) šaligatvių, smulkinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti.

Saugumo sumetimais prietaiso negalima naudoti kaip kitų darbo įrankių ir įrankių komplektų varo-mojo įrenginio, nebent tai aiškiai leidžia gamin-tojas.

lrenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Variklio apsukų skaičius:....3400 min.¹

Apsaugos klasè:....III

Svoris: 12,8 kg

Pjovimo plotis: 33 cm

Žolės surinkimo krepšio talpa: ......30 litrai

Garso slègio lygis L _nA : 79,4 dB(A)

Nestabilumas K _n4 : 3 dB (A)

Garantuojamas garso galios lygis L_w0 .. 96 dB (A)

Vibracija prie rankenos a:......≤2,5 m/s²

Nestabilumas K: 1,5 m/s

Pjovimo aukščio reguliavimas: ....

Apsaugos rūšis: IP21

2x Ličio jonų baterija Power-X-Change Plus

ltampa: 20 V nuolatinė srovė

Talpa: 2,6 Ah

Elementų skaičius: 5

2x Kroviklis Power-X-Charger

ljėjimo įtampa ......110-240 V \~ 50-60 Hz

Išėjimo įtampa 21 V d. c.

Išejimo srovė: 800 mA

Apsaugos klasė: ......II /回

Dèmesio!

Įkroviklj galima naudoti tik „Gardol Power-X-Change“ ličio jonų baterijoms įkrauti!

Triukšmo ir vibracijos vertės nurodytos pagal standartus EN 3744: 1995, ISO 11094: 1991 ir EN ISO 20643:2008.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisa.
  • Savo darbo pobūdį pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
  • Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

Kiti pavojai

Net jeigu elektros jrenginj naudojate pagal nurodymus, visada yra kitų pavojų tikimybė. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija:

1. Kvėpavimo takų dirginimas, jei naudojama netinkama apsaugos nuo dulkių kaukė.

2. Klausos pakitimai, jei taikomos netinkamos apsaugos nuo triukšmo priemonės.

Ispėjimas!

ljungus šj prietaisą, susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti įtakos aktyviems arba pasyviems medicininiams implantams. Norėdami sumažinti didelių arba mirtinų sužalojimų pavojų, medicininius implantus turintiems asmenims patariame prieš pradedant naudoti prietaisą pasikonsultuoti su gydytoju ir implanto gamintoju.

5. Prieš naudojimą

Vejapjovė pristatoma iš dalies sumontuota. Prieš naudojant vejapjovę, reikia sumontuoti stūmimo rankeną ir surinkimo krepšį. Žingsnis po žingsnio vadovaukitės naudojimo instrukcija ir montuodami sekite paveikslėlius.

Stūmimo rankenos montavimas (3–5 pav.)

Visų pirmiausia prie vejapjovės korpuso tvirtinimo varžtais (3 pav. / 12 pad.) reikia pritvirtinti apatinę stūmimo rankeną kairėje (3 pav. / 10 pad.) ir

LT

dešinėje (3 pav. / 11 pad.). Tada viršutinę stūmimo rankeną reikia uždėti ant apatinės stūmimo rankenos ir pritvirtinti varžtais (4 pav. / 13 pad.). Ant apatinės stūmimo rankenos yra 2 skirtingos skylės, kad vartotojas galėtų prisitaikyti strypo aukštį. Tada kabelio laikikliais (5 pav. / 14 pad.) prie stūmimo rankenos reikia pritvirtinti prijungimo laidą.

Surinkimo krepšio montavimas (žr. 6 pav.)

Norint jkabinti surinkimo krepšj, variklis turi būti išjungtas, o pjovimo peilis turi nesisukti. Viena ranka pakelkite išmetimo dangtį (6 pav. / 6 pad.). Kita ranka laikykite už rankenos surinkimo krepšj ir iš viršaus jį jkabinkite (6 pav.).

Žolės surinkimo įrenginio užpildymo indikatorius

Surinkimo jrenginys turi užpildymo indikatorių (1 pav. / 15 poz.). Indikatorių atidaro oro srovė, kurią darbo metu generuoja vejapjovė. Jeigu pjovimo metu vožtuvas užsidaro, vadinasi surinkimo krepšys yra pilnas ir jį reikia išpilti. Norint, kad užpildymo indikatorius nepriekaištingai funkcionuotų, reikia visada išvalyti angas po vožtuvu, jos turi būti laidžios orui.

Pjovimo aukščio nustatymas Dėmesio!

Pjovimo aukštį reguliuokite tik išjunge prietaisą ir ištraukę apsauginį kištuką.

Prieš pradėdami pjauti, patikrinkite, ar pjovimo įrankis nėra bukas ir ar nesugadintos jo tvirtinimo priemonės. Pakeiskite atbukusius ir (arba) sugadintus pjovimo įrankius, kad įrankiai neišsiderintų. Juos tikrindami išjunkite variklj ir ištraukite apsauginį kištuką.

Pjovimo aukštis turi būti nustatomas tokiä eilës seka (žr. 7 pav.):

1. Svertą (5) atlenkite žemyn.
2. Nustatykite svertą (5) i norimą pjovimo aukšti.
3. Svertą (5) atleiskite ir patikrinkite, ar jis saugi- ai užsifi ksavo.

Pjovimo aukščio nuskaitymas

Pjovimo aukštis nustatomas 6-iomis pakopomis nuo 25 iki 65 mm, kaip parodyta skalėje.

Akumuliatoriaus ikrovimas (8 pav.)

1. Išimkite akumuliatorių iš prietaiso. Tam pas-pauskite šoninį fiksatorių.
2. Patikrinkite, kad ant modelio lentelės nurodyta elektros srovės įtampa sutaptų su elektros tinklo įtampa. Kroviklio (9) tinklo kištuką įkiškite į kištukinį lizdą. Užsidegs žalias šviesos diodas.
3. Pastatykite akumuliatorių (8) ant įkrovimo adapterio (9).
4. Punkte „Kroviklio indikatoriai“ rasite lentelę su kroviklio LED reikšmėmis.

Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai yra normalu.

Jei akumuliatoriaus jkrauti nepavyktų, patikrinkite:

• ar elektros lizde yra jtampa;
- ar kroviklio kontaktai nepriekaištingai kontaktuoja.

Jei akumuliatoriaus ikrauti vis tiek nepavyksta, prašome

• kroviklj

- irakumuliatorių

išsiųsti mūsų klientų aptarnavimo tarnybai.

Jei norite, kad akumuliatorių būtų galima eksploatuoti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju būtina, jei pastebite, kad prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to akumuliatorius gali sugesti!

Akumuliatoriaus montavimas (9-10 pav.)

Atidarykite akumuliatoriaus dangtelj. Kaip parodyta 10 pav., patraukite skląstį (A poz.) ir pakelkite dangtelj. Tada išimkite abu akumuliatorius, kaip parodyta 10 pav.

Pastaba!

Naudokite tik vienodai jkrautus akumuliatorius, niekada nekombinuokite jkrautų ir iš dalies jkrautų akumuliatorių. Abu akumuliatorius visada kraukite vienu metu.

Mažiau ikrautas akumuliatorius įtakoja prietaiso darbo laiką. Prieš darbą visada abu akumuliatoriai turi būti visiškai ikrauti. Uždarykite akumuliatorių dangtelį ir jsitikinkite, kad jis gerai užsifiksavo.

Akumuliatoriaus talpos indikatorius (11 pav.)

Norédami ijungti akumuliatoriaus ikrovos indikatorių, spustelėkite jungiklį (11 pav. / A poz.). Akumuliatoriaus ikrovos indikatorius (11 pav. / B poz.) 3-iais LED indikatoriais rodo akumuliatori-

LT

aus įkrovos būklę.

Šviečia visi 3 šviesos diodai: akumuliatorius visiškai jkrautas.

Šviečia 2 arba 1 šviesos diodas (-ai): akumuliatorius jkrautas pakankamai.

Mirksi 1 šviesos diodas: akumuliatorius išsikroves, jkraukite.

Mirksi visi šviesos diodai: akumuliatorius buvo visiškai iškrautas, jis yra sugedęs. Sugedusio akumuliatoriaus daugiau nebegalima naudoti ir krauti!

6. Valdymas

Atsargiai!

Vejapjovė sumontuota su apsauginiu jungikliu, kad niekas ja nesinaudotų be leidimo. Prieš dirbant vejapjove reikia jdėti apsauginį kištuką (13 pav.) ir kaskart darant pertraukas arba baigus darbą reikia jį vėl išimti.

Atsargiai!

Tam, kad būtų išvengta nepageidaujamo ijungimo, vejapjovė yra sukonstruota su jungimo blokuote (12 pav. / A pad.), kurią reikia nuspausti, kad būtų galima nuspausti jungimo lanką (12 pav. / 1 pad.). Atleidus jungimo rankeną, vejapjovė išsijungia. Atlikite šį veiksmą kelis kartus, kad įsitikintumėte, jog Jūsų prietaisas teisingai veikia. Prieš remontuodami prietaisą arba atlikdami jo techninę priežiūrą, privalote įsitikinti, kad peilis nesisuka ir prietaisas yra atjungtas nuo tinklo.

Įspėjimas! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo įrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti.

Visada tvirtai pritvirtinkite išmetimo dangtį ir žolės surinkimo krepšį. Prieš jį išimdami, išjunkite variklj.

Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp peilio korpuso ir naudo-tojo. Pjudami ir keisdami važiavimo kryptį ties krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes.

Visada pjaukite skersai šlaito. Dėl saugumo negalima pjauti 15 laipsnio nuolydžio šlaitų.

Būkite itin atsargūs pjaudami atbuline eiga ir traukdami vejapjovę. Pavojus pasłysti!

Teisingo pjovimo nurodymai

Pjauti rekomenduojama pagal persidengiantį metoda.

Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų.

Norédami išgauti švarų nupjautos žolės vaizdą, vejapjovę stumkite kuo tiesesne trajektorija. Tai darant pjovimo takeliai turėtų keliais centimetrais persidengti, kad neliktų juostų.

Pjovimo dažnumas iš esmės priklauso nuo vejos augimo greičio. Pagrindinio augimo laikotarpiu (nuo gegužės mėn. iki birželio mėn.) – du kartus per savaitę, kitu atveju – kartą per savaitę. Pjovimo aukštis turi būti 4–6 cm, o iki kito pjovimo veja turėtų būti 4–5 cm. Jeigu veja užaugo šiek tiek aukštesnė, neturėtumėte daryti klaidos ją tuoj pat nupjaudami iki normalaus aukščio. Tai kenkia vejai. Tuomet niekada nepjaukite daugiau nei pusė žolės aukščio.

Žiūrėkite, kad vejapjovės korpuso apatinė pusė būtų švari, ir būtinai nuo jos nuvalykite žolės sankaupas. Sankaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą.

Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją skersai į viršų. Pjovimo aukštį pasirinkite pagal žolės dydį. Pereikite kelis kartus, kad vienu metu būtų nupjauta daugiausia 4 cm žolės.

Prieš tikrindami peilj būtinai išjunkite variklj. Nepamirškite, kad peilis išjungus variklj dar kurj laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis yra tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Priešingu atveju jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjovę ir palaukite, kol peilis sustos. Tada patikrinkite peilio ir jo laikiklio būklę. Jei jie pažeisti, juos reikia pakeisti.

Kai pjaunant ant žemės ima likti nesurinktų žolės likučių, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš išimdami surinkimo krepšį, išjunkite variklį ir palaukite, kol pjovimo įrankis sustos.

LT

Norėdami išimti surinkimo krepši, viena ranka pakelkite išmetimo dangtį, o kita ištraukite krepši už rankenos. Pagal saugumo taisykles išmetimo dangtis išimant surinkimo krepši užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, vejapjovę patraukite apie 1 m atgal, kad būtų lengviau paleisti variklį.

Nebandykite nupjautų likučių nuo vejapjovės korpuso ir darbo įrankio šalinti rankomis ar kojomis. Tai darykite atitinkamomis pagalbinėmis priemonėmis, pvz., šepečiu arba šluota.

Siekiant užtikrinti gerą żolės surinkimą, po naudojimo reikia išvalyti surinkimo krepšį.

Surinkimo krepšj tvirtinkite tik išjunge variklj ir sustojus pjovimo įrankiui.

Viena ranka pakelkite išmetimo dangtį, o kita laikykite už surinkimo krepšio rankenų ir jį pritvirtinkite.

7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš bet kokius valymo darbus ištraukite apsauginį kištuką (13 pav.).

7.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Draudžiama vejapjovę plauti tekančiu vandenu, ypač veikiant aukštam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens.
• Jei jmanoma, išvalykite prietaisą šepečiais arba skudurėliais.

7.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas.

Pavojus! Anglies šepetėlius keisti gali tik elektrikas.

7.3 Techninė priežiūra

• Susidėvėjusius arba pažeistus peilius, peilių laikiklius ir varžtus turi pakeisti kvalifikuotas specialistas, kad būtų išlaikytas teisingas balansas.
• Pasirūpinkite, kad visi tvirtinimo elementai (varžtai, veržlės ir kt.) visada būtų tvirtai prisukti, kad su vejapjove galėtumėte saugiai dirbti.
• Dažniau patikrinkite žolės surinkimo įrenginį, ar jis nėra nudilęs.
• Pakeiskite susidėvėjusias ar pažeistas dalis.
• Kad prietaisas ilgai tarnautu, visos varžtu dalys, ratai ir ašys turėtu būti valomi ir tepami.
• Reguliari vejapjovės priežiūra garantuos ne tik jos ilgaamžiškumą ir našumą, tačiau taip pat įtakos kruopštų ir paprastą Jūsų vejos nupjovima.
  Labiausiai besidėvinti dalis yra pjovimo veleno peilis. Reguliariai patikrinkite pjovimo veleno peilio būkle, o taip pat jo pritvirtinimą. Jeigu peilis nusidėvėjęs, jj reikia nedelsiant pakeisti arba pagaląsti. Jeigu vejapjovė imtų neįprastai vibruoti, tai reiškia, kad peilis yra neteisingai subalansuotas arba dėl smūgių jis deformavosi. Tokiu atveju jį reikia remontuoti arba pakeisti.
• Prietaiso viduje nėra dalių, kurioms būtina techninė priežiūra.

7.4 Peilio keitimas

Saugumo sumetimais rekomenduojame dėl peilio keitimo kreiptis į igaliotajį specialistą. Ats- argiai! Mūvėkite darbines pirštines! Naudokite tik originalų peilį, nes priešingu atveju, atsižvelgiant į aplinkybes, nebus užtikrinamas tinkamas veikimas ir saugumas.

Norėdami pakeisti peilį, atlikite tokius veiksmus:

1. Atsukite tvirtinimo varžta (žr. 14 pav.).

2. Nuimkite peilj ir pakeiskite jì nauju.

3. Montuodami naują peilį, atsižvelkite į jo montavimo kryptį. Peilio mentės turi būti nukreiptos į variklio ertmę (žr. 14 pav.). Laikantieji elementai turi sutapti su peilyje išmuštomis kiaurymėmis.

4. Paskui universaliu raktu priveržkite tvirtinimo varžtą. Sukimo momentas turėtų būti apie 25 Nm.

Sezono pabaigoje atlikite bendrają vejapjovės patikrą ir pašalinkite visus susikaupusius likučius. Prieš kiekvieną sezoną būtinai patikrinkite peilio būklę. Dėl remonto kreipkitės i mūsų klientų aptarnavimo tarnybas. Naudokite tik originalias

LT

atsargines detales.

7.5 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.
Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

Atsarginis peilis, prekės Nr.: 34.054.52

8. Sandėliavimas ir gabenimas

Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Prietaisą laikyti originalioje pakuotėje.

Gabenimas

• Išjunkiteprietaisą ir, prieš gabendami, atjunkite nuo elektros tinklo.
• Jeigu yra, uždėkite apsauginius gabenimo įtaisus.
• Apsaugokite prietaisą nuo pažeidimų ir stiprios vibracijos, atsirandančios gabenant transporto priemonėje.
• Prietaisą apsaugokite nuo slydimo ir apvirtimo.

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra jpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

LT

10. Gedimų paieškos planas

Gedimas Galima priežastis Šalinimas
Nepasileidžiava-riklis	a)Sugedęs kondensatoriaus variklisb) Nutrūkusios jungtys prie variklio arba kondensatoriausc) Užsikimšęs vejapjovės korpusasd) Nejdėtas apsauginis kištukase) Neteisingai įdėtas akumuliatorius	a) Kreipkitės į techninės priežiūros specialistusb) Kreipkitės į klientų aptarnavimo servisąc) Išvalyti korpusą, kad peilis galėtų laisvai suktisd) Idėti apsauginį kištuką (žr. 6)e) Akumuliatorių išimti ir iš naujo įdėti (žr. 5)
Mažėja variklio našumas	a) Per aukšta arba per drėgna žolėb) Užsikimšęs vejapjovės korpusasc) Labai susidėvėjęs peilisd) Senka akumuliatorius	a) Pakoreguokite pjovimo aukštį, pak-eiskite elektronikos nustatymąb) Išvalykite korpusąc) Pakeiskite peilįd) Patikrinkite akumuliatoriaus talpą,jeigu reikia jį jkraukite (žr. 5)
Nešvarus pjovimas a) Susidėvėjo peilisb) Neteisingas pjovimo aukštis		a) Pakeisti arba pagaląskite peilįb) Pakoreguoti pjovimo aukštį

Pastaba! Variklis, siekiant jj apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant per-krovai, variklj išjungia ir vėl jjungia po trumpos aušinimo fazės!

LT

11. Kroviklio indikatoriai

Indikatoriaus büsena Reikšmė ir priemonės
Grün blinkt Pasiruošimas darbui	Kroviklis įjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklį.
Rot an Įkrovimas	Įkroviklis įkrauna akumuliatorių.
Grün an Akumuliatorius įkrautas ir tinkamas naudoti.(1,5 Ah akumuliatoriaus įkrovimo trukmė apie 2 val.)(2,0 Ah akumuliatoriaus įkrovimo trukmė apie 212 val.)(2,6 Ah akumuliatoriaus įkrovimo trukmė apie 3,25 val.)(3,0 Ah akumuliatoriaus įkrovimo trukmė apie 4 val.)(4,0 Ah akumuliatoriaus įkrovimo trukmė apie 5 val.)(5,0 Ah akumuliatoriaus įkrovimo trukmė apie 612 val.)Priemonės.Išimkite akumuliatorių iš kroviklio. Išjunkite kroviklį iš elektros tinklo.
Rot blinkt Gedimas	Toliau krauti nebegalima. Akumuliatorius arba įkroviklis yra sugedęs.Priemonės.Sugedusio akumuliatoriaus krauti negalima.Išimkite akumuliatorių iš kroviklio.
Rot und grün blinken abwechselnd	Temperatūros sutrikimasAkumuliatorius yra per daug įkaitęs (pvz., tiesioginiai saulės spinduliai) arba per daug atvėsęs (žemiau 0^ ).Priemonės.Išimkite akumuliatorių ir palaikykite jj1 dieną kambario temperatūroje (apie 20^ ).Jei ir po to atsirastų tas pats gedimas, vadinasi akumuliatorius yra visiškai iškrautas, jo daugiau nebegalima įkrauti ar naudoti. Išimkite akumuliatorių iš kroviklio.

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas įpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu użsiimančioms jmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo jstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Anglies šepetėliai, Akumuliatorius
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trükumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei gamybiniais, nei kitais savarankiškais tikslais. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 84 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifikavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant gražintas suremontuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
