GAM-E 33/1 Li - Tondeuse à gazon Gardol - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tondeuse à gazon Gardol GAM-E 33, moteur électrique, largeur de coupe 33 cm, hauteur de coupe réglable de 25 à 65 mm.
Utilisation	Idéale pour les petits jardins, fonctionnement silencieux, facile à manœuvrer grâce à son poids léger.
Maintenance et réparation	Vérification régulière des lames, nettoyage du châssis après utilisation, stockage dans un endroit sec.
Sécurité	Équipée d'un interrupteur de sécurité, ne pas utiliser sous la pluie, porter des chaussures de sécurité lors de l'utilisation.
Informations générales	Garantie de 2 ans, poids de 12 kg, câble d'alimentation de 10 mètres, niveau sonore de 90 dB.

FOIRE AUX QUESTIONS - GAM-E 33/1 Li Gardol

Comment démarrer la tondeuse Gardol GAM-E 33 ?

Assurez-vous que le réservoir est rempli de carburant et que l'huile est à niveau. Appuyez sur le bouton de démarrage, puis tirez sur la corde de démarrage lentement jusqu'à sentir une résistance, puis tirez fermement.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein et que le carburant est frais. Assurez-vous également que l'interrupteur d'allumage est en position 'ON' et que la bougie d'allumage est propre.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé sur les roues de la tondeuse pour ajuster la hauteur de coupe. Assurez-vous que toutes les roues sont réglées à la même hauteur pour une coupe uniforme.

Quels types de gazon la tondeuse peut-elle couper ?

La Gardol GAM-E 33 est conçue pour couper divers types de gazon, y compris les pelouses régulières et les gazons plus denses. Évitez de couper des herbes très hautes ou humides.

Comment entretenir la tondeuse ?

Après chaque utilisation, nettoyez la lame et le dessous de la tondeuse. Vérifiez régulièrement le niveau d'huile, remplacez la bougie d'allumage tous les ans et affûtez la lame si nécessaire.

Que faire si la lame ne coupe pas correctement ?

Vérifiez si la lame est émoussée ou endommagée. Si c'est le cas, affûtez ou remplacez la lame. Assurez-vous également que la hauteur de coupe est correctement réglée.

La tondeuse fait un bruit inhabituel, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème mécanique. Vérifiez la lame pour des obstructions et assurez-vous qu'il n'y a pas de débris coincés. Si le problème persiste, contactez un professionnel.

Puis-je utiliser la tondeuse sous la pluie ?

Il est recommandé de ne pas utiliser la tondeuse sous la pluie, car cela peut affecter ses performances et endommager le moteur. Attendez que le gazon soit sec avant de tondre.

Quel est le niveau sonore de la tondeuse Gardol GAM-E 33 ?

Le niveau sonore de la tondeuse est d'environ 96 dB(A) à pleine puissance. Il est conseillé de porter des protections auditives lors de son utilisation.

Où puis-je trouver des pièces de rechange pour la tondeuse ?

Les pièces de rechange pour la Gardol GAM-E 33 peuvent être trouvées chez les revendeurs agréés Gardol ou sur des sites de vente en ligne spécialisés.

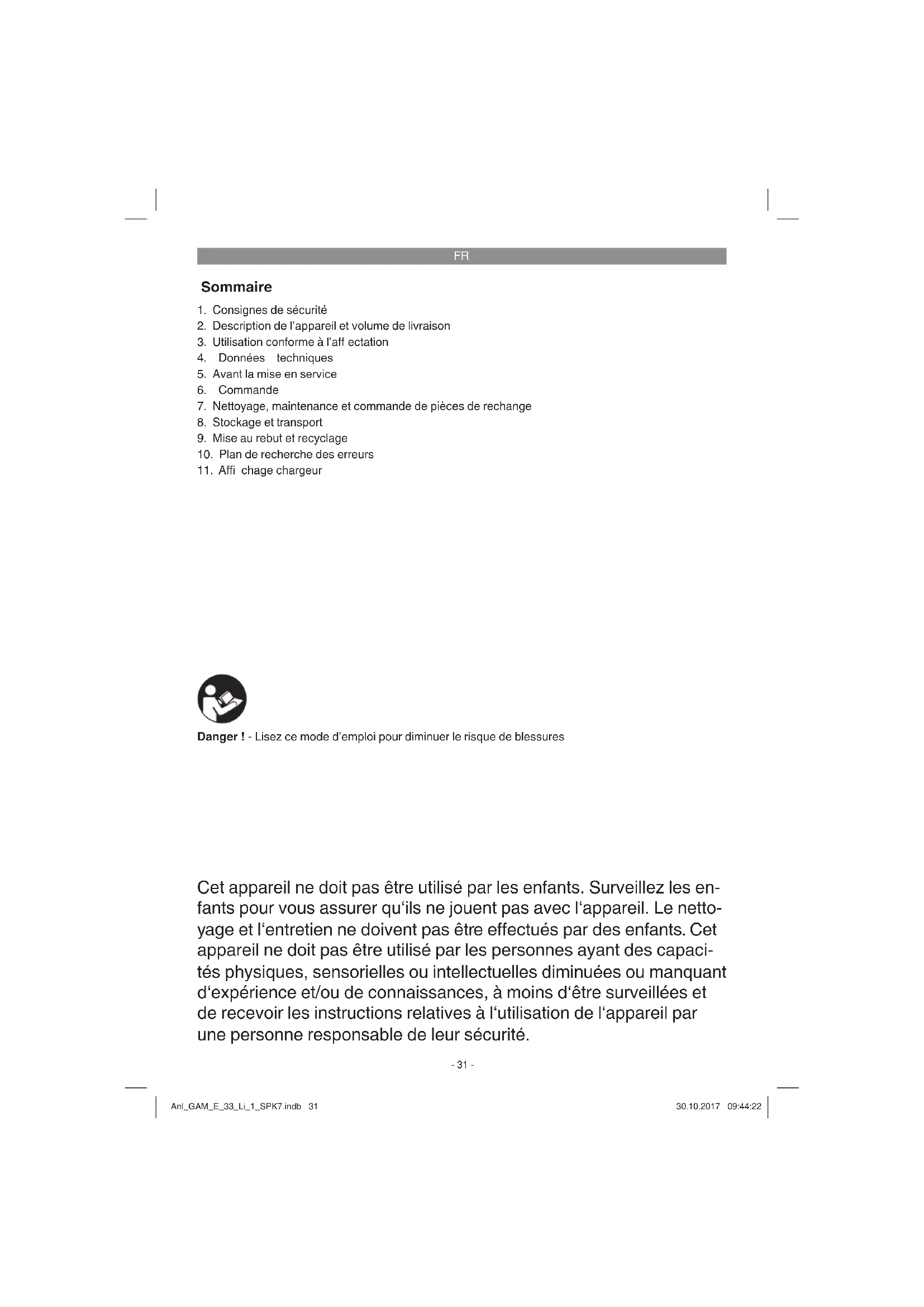

MODE D'EMPLOI GAM-E 33/1 Li Gardol

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

7. Nettoyage, maintenance et commande de pièces de rechange

8. Stockage et transport

9. Mise au rebut et recyclage

10. Plan de recherche des erreurs

11. Affi chage chargeur

Cet appareil ne doit pas être utilisé par les enfants. Surveillez les en- fants pour vous assurer qu‘ils ne jouent pas avec l‘appareil. Le netto- yage et l‘entretien ne doivent pas être eff ectués par des enfants. Cet appareil ne doit pas être utilisé par les personnes ayant des capaci- tés physiques, sensorielles ou intellectuelles diminuées ou manquant d‘expérience et/ou de connaissances, à moins d‘être surveillées et de recevoir les instructions relatives à l‘utilisation de l‘appareil par une personne responsable de leur sécurité. Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures Anl_GAM_E_33_Li_1_SPK7.indb 31Anl_GAM_E_33_Li_1_SPK7.indb 31 30.10.2017 09:44:2230.10.2017 09:44:22FR

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure. Explication de la plaque indicatrice sur l’appareil (voir fi gure 15) 1 Avant la mise en service, lisez le mode d’emploi ! 2 Gardez vos distances ! 3 Attention ! - Lames aff ûtées. Retirez la fi che de sécurité avant tout travail de remise en état ou si le câble de raccordement est en- dommagé ! Les lames continuent à tourner après la mise hors service du moteur ! 4 Protéger l‘appareil contre la pluie et l‘humidité 5 Niveau de puissance acoustique garanti : 96

6 Éliminer l‘accumulateur selon les règles de l’art

2. Description de l’appareil et

1. Levier de commande

5. Réglage central de la hauteur de coupe

6. Clapet d‘éjection

7. Panier collecteur d‘herbe

10. Guidon inférieur gauche

11. Guidon inférieur droit

12. 2 vis de fi xation pour le guidon inférieur

13. 2 écrous pour le guidon supérieur avec dispo-

sitif de serrage rapide

14. Brides de fi xation de câble

15. Indicateur de niveau de remplissage

2.2 Contenu de la livraison et déballage (fi -

gure 2) Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er ! Contenu de la livraison

Tondeuse à gazon à accumulateur

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La tondeuse à gazon convient à l’utilisation privée dans des jardins domestiques et de loisirs. Sont considérées comme tondeuses à gazon pour les jardins domestiques et de loisirs celles dont l’utilisation annuelle ne dépasse pas 50 heu- res et qui sont utilisées surtout pour l’entretien de surfaces d’herbe ou de gazon. Ne le sont pas ce- pendant celles utilisées dans les installations pu- bliques, les parcs, les terrains de sports ainsi que dans l’agriculture et les exploitations forestières. Attention ! A cause du danger physique d’utilisation, la tondeuse à gazon ne doit pas être utilisée pour débroussailler les buissons, les haies et les bouquets, pour couper et broyer des plantes grimpantes ou de gazon sur un toit ou dans des jardinières ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire des sections d’arbres et de haies. De plus la tondeuse à gazon ne doit pas être utilisée comme moto- bêche ni pour égaliser des bosses du sol, comme par exemple des taupinières. Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils d’autres types, à moins que ce ne soit permis par le fab- ricant. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Vitesse de rotation du moteur : ...........3400 tr/min Catégorie de protection : ....................................III Poids : .......................................................12,8 kg Largeur de coupe : ......................................33 cm Volume du panier collecteur d‘herbe : ......30 litres Niveau de pression acoustique Lp

: ... 79,4 dB(A) Imprécision K

: ....................................... 3 dB(A) Niveau de puissance acoustique garanti L

: ........................... 96 dB(A) Vibration sur le guidon a

Réglage de la hauteur de coupe : ............................ 25-65 mm ; 5 paliers Type de protection : .......................................IPX1 2x Accumulateur lithium ion Power-X-Change Plus Nominale : ..............................................20 V d.c. Capacité : .................................................. 2,6 Ah Nombre de cellules : ......................................... 5 2x Chargeur Tension d‘entrée : ...............110-240 V ~ 50-60 Hz Tension de sortie : ..................................21 V d. c. Courant de sortie : ....................................... 0,8 A Catégorie de protection : ...............................II /

Attention ! Le chargeur doit uniquement être utilisé pour les batteries Li-Ion de la série Gardol chargeur Power-X ! Les valeurs de bruits et de vibrations ont été déterminées conformément aux normes EN ISO 3744 : 1995, EN ISO 11094 : 1991 et EN ISO 20643 : 2008. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Danger ! Cet appareil électrique produit un champ électro- magnétique pendant son fonctionnement. Dans certaines conditions, ce champ peut altérer le fonctionnement d’implants médicaux actifs ou passifs. Afi n de réduire les risques de blessures graves ou mortelles, nous recommandons aux personnes qui possèdent un implant médical de consulter leur cabinet médical et leur producteur d’implants médicaux avant de commander la machine.

5. Avant la mise en service

La tondeuse à gazon est livrée en partie mon- tée. Le guidon et le panier collecteur doivent être montés avant l‘utilisation de la tondeuse à gazon. Suivez les instructions d‘utilisation étape par étape en vous aidant des photos pour l‘assemblage. Montage du guidon (fi gures 3 à 5) Les guidons inférieurs droit (fi gure 3/pos. 11) et gauche (fi gure 3/pos. 10) doivent être fi xés sur le carter de la tondeuse en premier et au moyen des vis de fi xation (fi gure 3/pos. 12). Le guidon supérieur doit être ensuite enfoncé sur le guidon inférieur et fi xé à l‘aide des vis (fi gure 4/pos. 13). Pour ce faire, les guidons inférieurs comportent respectivement 2 trous diff érents afi n d‘adapter la hauteur du guidon à l‘utilisateur. Pour fi nir, fi xez le câble de raccordement au guidon à l‘aide des fi xations pour câbles (fi gure 5/pos. 14). Montage du panier collecteur (voir fi gure 6) Pour accrocher le panier collecteur, le moteur doit être arrêté et la lame ne doit pas tourner. Soule- vez d‘une main le clapet d‘éjection (fi gure 6/pos. 6). De l‘autre main, tenez le panier collecteur par la poignée et accrochez-le par le haut (fi gure 6). Indicateur de niveau de remplissage disposi- tif collecteur Le dispositif collecteur dispose d‘un indicateur de niveau de remplissage (fi gure 1/pos. 15). Celui- ci est ouvert par le courant d‘air que provoque la tondeuse en fonctionnement. Si le clapet se referme pendant la tonte, c‘est que le dispositif collecteur est plein et qu‘il devrait être vidé. Pour un bon fonctionnement de l‘indicateur de niveau de remplissage, les trous sous le clapet doivent être toujours propres et débouchés. Réglage de la hauteur de coupe Attention ! Le réglage de la hauteur de coupe peut seule- ment être entrepris lorsque le moteur est arrêté et la fi che de sécurité enlevée. Avant de commencer à tondre, vérifi ez que l’outil de coupe n’est pas émoussé et que vos moyens de fi xation ne sont pas endommagés. Remplacez les outils de coupe émoussés ou endommagés afi n qu’aucun déséquilibre ne se produise. Pour ce contrôle, arrêtez le moteur et débranchez la fi che de contact. Le réglage de la hauteur de coupe doit être eff ec- tué de la manière suivante (voir fi gure 7) :

1. Abaissez le levier (5).

2. Placez le levier (5) à la hauteur de coupe

3. Relâchez le levier (5) et vérifi ez qu‘il est bien

bloqué dans le dispositif d‘arrêt. Lecture de la hauteur de coupe La hauteur de coupe peut être réglée de 25 à 65 mm en 5 paliers et peut être lue sur la graduation. Chargement de l‘accumulateur (fi gure 8)

1. Sortez le bloc accumulateur de l‘appareil.

Pour cela, appuyez sur la touche d‘enclenchement latérale.

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (9) dans la prise de courant. Le voyant LED vert commence à cli- gnoter.

3. Mettez l’accumulateur (8) dans le chargeur

4. Au point « Affi chage chargeur », vous trou-

verez un tableau avec les signifi cations des affi chages LED sur le chargeur. Pendant la charge, il est possible que l‘accumulateur chauff e quelque peu. C‘est cepen- dant normal. S‘il est impossible de charger l‘accumulateur, veuillez contrôler,

si la tension secteur est présente au niveau de la prise de courant

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste toujours impossible, nous vous prions de bien vouloir rapporter,

et le bloc accumulateur à notre service après-vente. Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est dans tous les cas indispensable lorsque vous constatez une diminution de la puissance de l‘appareil. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l‘endommagement du bloc accumulateur ! Montage de l‘accumulateur (fi gure 9-10) Ouvrez le couvercle du bloc accumulateur. Pour cela, tirez le verrouillage (Pos. A) comme indiqué à la fi g. 9 et rabattez-le couvercle vers le haut. Placez alors les deux accumulateurs dans leurs logements, comme indiqué à la fi g. 10. Remarque ! Utilisez exclusivement des accumulateurs avec le même niveau de charge, ne combinez jamais un accumulateur plein avec un accumulateur partiellement déchargé. Mettez toujours les deux accumulateurs à charger simultanément. L’accumulateur le moins chargé déterminera la durée de fonctionnement de l’appareil. Les deux accumulateurs doivent toujours être com- plètement chargés avant utilisation. Fermez le couvercle du bloc accumulateur en le rabattant et vérifi ez que le verrouillage est bien emboîté. Indicateur de charge de l‘accumulateur (fi - gure 11) Appuyez sur l‘interrupteur pour l‘indicateur de charge de l‘accumulateur (fi gure 11/pos. A). L‘indicateur de charge de l‘accumulateur (fi gure 11/pos. B) vous indique l‘état d‘autonomie de l‘accumulateur à l‘aide de trois voyants LED co- lorés. Les 3 voyants LED sont allumés : L’accumulateur est complètement rechargé. 2 ou 1 voyant LED est (sont) allumé(s) L‘accumulateur dispose encore d‘un résidu de charge suffi sant. 1 voyant LED clignote : L’accumulateur est vide, il faut le recharger. Tous les voyants LEDs sont allumés : L‘accumulateur a subi une décharge profonde et est défectueux. Un accumulateur défectueux ne doit plus être utilisé et rechargé !

Prudence ! La tondeuse est équipée d’un verrouillage de sécurité afi n d’empêcher une utilisation non autorisée. Juste avant la mise en service de la tondeuse, insérer la fi che de contact (fi g. 13) et la retirer à chaque interruption ou après avoir termi- né le travail. Attention ! Afi n d‘empêcher un démarrage involontaire, la tondeuse est équipée d‘un verrouillage (fi gure 12/pos. A) sur lequel on doit appuyer avant de pouvoir activer les touches de commutation (fi - gure 12/pos. 1). Lorsqu‘on relâche les touches de commutation, la tondeuse s‘éteint. Répétez cette opération plusieurs fois afi n de vous assurer que l‘appareil fonctionne correctement. Avant de procéder à des réparations ou des travaux de maintenance sur l‘appareil, vous devez vous as- surer que la lame ne tourne pas et que la fi che de sécurité est débranchée. Avertissement ! N‘ouvrez jamais le clapet d‘éjection lorsque le dispositif collecteur est en train d‘être vidé et que le moteur est encore en marche. Une lame en marche peut provoquer des blessures. Veuillez toujours soigneusement fi xer le clapet d‘éjection ou le sac collecteur. Éteignez le moteur avant de les enlever. Anl_GAM_E_33_Li_1_SPK7.indb 35Anl_GAM_E_33_Li_1_SPK7.indb 35 30.10.2017 09:44:2330.10.2017 09:44:23FR

Veuillez toujours respecter la distance de sécurité induite par le manche entre le boitier de la lame et l‘utilisateur. Soyez particulièrement prudent lorsque vous tondez ou changez de direction à proximité de bosquets ou sur une pente. Veillez à être bien stable, portez des chaussures antidéra- pantes et adhérentes et un pantalon. Tondez toujours en position perpendiculaire à la pente. Pour des raisons de sécurité, il est interdit de tondre sur des pentes de plus de 15%. Soyez particulièrement prudent quand vous re- culez et quand vous tirez la tondeuse. Risque de trébucher ! Recommandations pour bien tondre Pour la tonte, nous conseillons d‘adopter le prin- cipe du chevauchement. Ne tondre qu‘avec des lames aiguisées et en bon état afi n que les brins d‘herbe ne s‘effi lochent pas et n‘entraînent pas un jaunissement du gazon. Afi n d‘obtenir une coupe propre, tondez toujours en bandes aussi droites que possible. Ce faisant, faites en sorte que les bandes se chevauchent de quelques centimètres, pour qu‘il n‘y ait pas de traces. La fréquence de la tonte dépend principalement de la vitesse de pousse du gazon. Pendant la période de croissance principale (mai-juin), deux fois par semaine, sinon une fois par semaine. La hauteur de coupe doit se situer entre 4-6 cm et la croissance devrait atteindre 4-5 cm avant la pro- chaine tonte. Si le gazon a dépassé la hauteur de coupe, ne faites pas l‘erreur de le tondre tout de suite à la hauteur normale. Cela abîme le gazon. Ne tondez jamais plus que la moitié de la hauteur du gazon. Maintenez le dessous de la tondeuse propre et enlevez obligatoirement les dépôts de gazon. Les dépôts rendent le démarrage diffi cile, altèrent la qualité de la coupe et gêne l‘éjection de l‘herbe. Sur les pentes, il faut tondre en position perpendi- culaire à la pente. Pour éviter un glissement de la tondeuse, il faut l‘orienter vers le haut. Choisissez la hauteur de coupe selon la hauteur eff ective du gazon. Faites plusieurs passages afi n de ne couper qu‘au maximum 4 cm de gazon à la fois. Avant d‘eff ectuer tout contrôle de la lame, éteig- nez le moteur. Pensez que la lame continue de tourner encore quelques minutes après que le moteur ait été éteint. N‘essayez jamais d‘arrêter la lame. Vérifi ez régulièrement que la lame est bien fi xée, en bon état et bien aff ûtée. Dans le cas contraire, aiguisez-là ou remplacez-là. Si la lame heurte un objet alors qu‘elle est en marche, arrêtez la tondeuse et attendez que la lame soit complètement immobile. Vérifi ez ensuite l‘état de la lame et du support de lame. Si ceux-ci sont endommagés, il faut les remplacer. Dès que des restes d‘herbe s‘accumulent sur le gazon pendant la tonte, il faut vider le panier collecteur. Attention ! Avant d‘enlever le panier collecteur, éteignez le moteur et attendez l‘arrêt complet de la lame. Pour enlever le panier collecteur, soulevez d‘une main le clapet d‘éjection, de l‘autre retirez le panier collecteur en l‘attrapant par la poignée. Conformément aux normes de sécurité, lorsque le panier collecteur est enlevé, le clapet d‘éjection se ferme et bloque l‘orifi ce d‘éjection arrière. Si, ce faisant des restes d‘herbe restent accroché dans l‘ouverture, il est nécessaire de reculer la tondeuse d‘environ 1 m afi n de faciliter le redé- marrage du moteur. Éliminez les résidus de coupe dans le carter et sur les outils de travail à l‘aide d‘instruments ad- aptés, par ex. une brosse ou une balayette plutôt qu‘avec les mains ou les pieds. Pour garantir un bon ramassage, l‘intérieur du pa- nier collecteur doit être nettoyé après utilisation. Accrochez le panier collecteur uniquement lorsque le moteur est éteint et l‘outil de coupe arrêté. Soulevez le clapet d‘éjection d‘une main et de l‘autre, tenir le panier collecteur par la poignée et l‘accrochez en partant d‘en haut. Anl_GAM_E_33_Li_1_SPK7.indb 36Anl_GAM_E_33_Li_1_SPK7.indb 36 30.10.2017 09:44:2330.10.2017 09:44:23FR

commande de pièces de rechange Danger ! Retirez la fi che de sécurité avant tous travaux de nettoyage (fi g. 13).

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

La tondeuse à gazon ne doit pas être netto- yée à l‘eau courante, en particulier pas sous haute pression.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

7.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

Les lames, porte-lames et écrous usés ou endommagés sont à changer par jeux entiers par un(e) spécialiste, pour garantir la stabilité de l’appareil.

Veillez à ce que tous les éléments de fixation (vis, écrous, etc.) soient toujours bien vissés, afin de pouvoir utiliser la tondeuse à gazon en toute sécurité.

Contrôlez surtout les apparitions d’usure sur le système de récupération d’herbe.

Remplacez les pièces usées ou endomma- gées.

Pour obtenir une longue durée de vie, toutes les pièces vissées et les roues et essieux doi- vent être nettoyés et ensuite huilés.

Seulement un soin régulier de la tondeuse à gazon lui assure solidité et performance dans le temps, mais surtout vous assure une tonte facile et sans souci de votre gazon.

La pièce qui s’use le plus est la lame. Vérifiez régulièrement l’état de la lame tout comme sa fixation. Si la lame est usée, elle doit être changée ou aiguisée tout de suite. Si des vib- rations anormales de la tondeuse à gazon se produisent, ceci signifie que la lame n’est pas correctement équilibrée ou a été déformée par un choc. Dans ce cas, il faut la réparer ou la changer.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.4 Remplacement des lames

Pour des raisons de sécurité, nous conseillons de faire eff ectuer le remplacement de la lame par une entreprise spécialisée dûment autorisée. Attention ! Portez des gants de travail ! Utilisez exclusivement une lame d’origine, sinon le fonc- tionnement et la sécurité ne sont pas garantis le cas échéant. Pour le remplacement de la lame veuillez procé- der comme suit :

1. Desserrez la vis de fi xation (voir fi gure 14).

2. Retirez la lame et remplacez-la par une neu-

3. Pour la pose d’une lame neuve, veillez au

sens de montage de la lame. Les ailettes de la lame doivent se dresser dans le carter mo- teur (cf. fi gure 14). Les logements de coupel- les doivent concorder avec les poinçonnages de la lame.

4. Ensuite, resserrez la vis de fi xation à l‘aide de

la clé universelle. Le couple de serrage doit être env. de 25 Nm. En fi n de saison, eff ectuez un contrôle général de la tondeuse à gazon et retirez tous les dépôts accumulés. Avant tout début de saison, contrôlez absolument l‘état de la lame. Pour les réparations, adressez-vous à notre service clients. Utilisez exclusivement des pièces d’origine.

7.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Lame de rechange réf. 34.054.52 Anl_GAM_E_33_Li_1_SPK7.indb 37Anl_GAM_E_33_Li_1_SPK7.indb 37 30.10.2017 09:44:2330.10.2017 09:44:23FR

Stockage Entreposez l‘appareil et ses accessoires dans un endroit sombre, sec, à l’abri du gel et inaccessib- le aux enfants. La température de stockage opti- male est comprise entre 5 °C et 30 °C. Conservez l‘appareil dans l‘emballage d‘origine. Transport

Éteignez l‘appareil et débranchez-le de l‘alimentation électrique avant de le transpor- ter.

Protégez l‘appareil contre les chocs et les vi- brations importantes qui surviennent en parti- culier lors du transport dans des véhicules.

Protégez l‘appareil contre tout glissement et basculement.

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. Anl_GAM_E_33_Li_1_SPK7.indb 38Anl_GAM_E_33_Li_1_SPK7.indb 38 30.10.2017 09:44:2430.10.2017 09:44:24FR

10. Plan de recherche des erreurs

Erreur Causes probables Suppression Moteur ne démarre pas a) Moteur ou condensateur défectu- eux b) Raccordements sur le moteur ou le condensateur détachés c) L’appareil est dans herbe haute d) Carter bouché e) La fi che contact n’est pas branchée f) L’accumulateur n’est pas bien bran- ché a) Par l‘atelier du service client b) Par l‘atelier du service client c) Démarrer sur l’herbe basse ou sur une surface déjà tondue; modifi er éventuellement la hauteur de cou-

d) Nettoyer le carter pour que la lame tourne librement e) Brancher la fi che de contact (Voir 6.). f) Enlever l’accumulateur et le bran- cher à nouveau (Voir 5.). Puissance du mo- teur baisse a) Herbe trop haute ou trop humide b) Carter de tondeuse bouché c) Lame très usée d) Capacité de charge de l’accumulateur en baisse a) Corrigez la hauteur de coupe, mo- difi ez le réglage du variateur élect- ronique b) Nettoyez le carter c) Changer la lame d) Vérifi er la capacité de charge de l’accumulateur et le charger le cas échéant (Voir 5.). Coupe non propre a) Lame usée b) Hauteur de coupe incorrecte a) Changer la lame ou l’aiguiser b) Corriger la hauteur de coupe Remarque ! Le moteur est équipé d’un interrupteur thermique destiné à le ménager. Quand celui-ci est en surchauff e, il s’arrête pour redémarrer automatiquement après une courte pha- se de refroidissement ! Anl_GAM_E_33_Li_1_SPK7.indb 39Anl_GAM_E_33_Li_1_SPK7.indb 39 30.10.2017 09:44:2430.10.2017 09:44:24FR

11. Affi chage chargeur

État de l’affi chage Signifi cation et mesures Le voyant vert clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, l’accumulateur n’est pas dans le chargeur. Le voyant rouge est allumé Chargement Le chargeur recharge l‘accumulateur. Le voyant vert est allumé L‘accumulateur est chargé et prêt à l‘emploi. (durée de charge 1,5 Ah Accu. : env. 2h) (durée de charge 2,0 Ah Accu. : env. 2,5h) (durée de charge 2,6 Ah Accu. : env. 3,25h) (durée de charge 3,0 Ah Accu. : env. 4h) (durée de charge 4,0 Ah Accu. : env. 5h) (durée de charge 5,0 Ah Accu. env. 6 ½h) Mesures : Retirez l’accumulateur du chargeur. Débranchez le chargeur du ré- seau. Le voyant rouge clignote Erreur Le processus de charge n’est plus possible. L‘accumulateur ou le chargeur est défectueux. Mesures : Il ne faut plus charger un accumulateur défectueux. Retirez l’accumulateur du chargeur. Les voyants rouge et vert clignotent en alternance Perturbation thermique L’accumulateur est trop chaud (par ex. exposition directe au soleil) ou trop froid (en dessous de 0 °C) Mesures : Retirez l’accumulateur et conservez-le un jour à température ambiante (env. 20°C). Si cette erreur se reproduit, cela signifi e que l‘accumulateur est en décharge profonde et qu‘il ne doit plus être rechargé ou utilisé. Retirez l’accumulateur du chargeur.

• Vous trouverez les prix et informations actuelles à l‘adresse www.isc-gmbh.info Anl_GAM_E_33_Li_1_SPK7.indb 40Anl_GAM_E_33_Li_1_SPK7.indb 40 30.10.2017 09:44:2430.10.2017 09:44:24FR

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_GAM_E_33_Li_1_SPK7.indb 41Anl_GAM_E_33_Li_1_SPK7.indb 41 30.10.2017 09:44:2430.10.2017 09:44:24FR

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosses à charbon, accumulateur Matériel de consommation/ pièces de consommation* lame Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_GAM_E_33_Li_1_SPK7.indb 42Anl_GAM_E_33_Li_1_SPK7.indb 42 30.10.2017 09:44:2530.10.2017 09:44:25FR

Bon de garantie Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 84 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_GAM_E_33_Li_1_SPK7.indb 43Anl_GAM_E_33_Li_1_SPK7.indb 43 30.10.2017 09:44:2530.10.2017 09:44:25IT
