GAMH-E 40 Li OA - Sekačka na trávu Gardol - Bezplatný návod k obsluze

Značka	Gardol
Model	GAMH-E 40 Li OA
Kategorie	Sekačka na trávu
Napětí	40 V (stejnosměrný proud)
Pracovní šířka	30 cm
Průměr háku	20 cm
Rychlost otáčení naprázdno	140 ot/min
Počet nožů	4
Hladina akustického tlaku	73,3 dB(A)
Hladina akustického výkonu	93 dB(A)
Hodnota emisí vibrací	2,5 m/s² (nejistota K=1,5 m/s²)
Třída ochrany	III
Typ napájení	Li-ion baterie (kompatibilní s Power-X-Change)
Kompatibilita akumulátorů	20 V, 1,5 Ah / 3,0 Ah / 4,0 Ah (řada Power-X-Change)
Doporučená nabíječka	Nabíječka Power-X (200-250 V~, 50-60 Hz, výstup 21 V / 3,0 A)
Bezpečnost	Dvouruční bezpečnostní spínač, bezpečnostní zástrčka, automatické zastavení po uvolnění páky
Údržba	Čistěte po každém použití, olejujte kovové části, kontrolujte upevnění
Skladování	Suché, tmavé místo chráněné před mrazem, mezi 5 a 30 °C
Opotřebitelné díly	Brusný nůž, akumulátor

Často kladené otázky - GAMH-E 40 Li OA Gardol

Jak nabíjet akumulátor sekačky Gardol GAMH-E 40 Li OA?

Zařízení je dodáváno bez akumulátoru a nabíječky. Používejte výhradně Li-ion akumulátory řady Power-X-Change (20 V) s nabíječkou Power-X. Zapojte nabíječku do zásuvky 200-250 V~, vložte akumulátor. Zelená kontrolka během nabíjení bliká. Plné nabití trvá přibližně 40 až 100 minut podle kapacity. Akumulátor nikdy zcela nevybíjejte.

Jak sestavit sekačku Gardol GAMH-E 40 Li OA?

Montáž probíhá bez speciálního nářadí: vložte brzdovou ostruhu, připevněte přepravní kola pomocí dodaných šroubů a podložek, namontujte spodní a poté horní madlo pomocí křídlových matic a šroubů a připevněte kabel pomocí upevňovacích spon. Viz obrázky 3a až 3g v návodu.

Jaké jsou důležité bezpečnostní pokyny?

Používejte ochranné brýle a chrániče sluchu. Nepoužívejte přístroj v dešti nebo na mokrém povrchu. Před jakoukoli údržbou vždy odpojte bezpečnostní zástrčku. Udržujte děti a zvířata v bezpečné vzdálenosti. Nože se po zastavení stále otáčejí: počkejte na jejich úplné zastavení.

Co dělat, když motor nenastartuje?

Nejprve zkontrolujte, zda je bezpečnostní zástrčka správně zapojena a akumulátor řádně vložen. Pokud je akumulátor vybitý, nabijte jej. Pokud je pracovní hloubka příliš velká, snižte ji. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak čistit a udržovat sekačku?

Po každém použití přístroj očistěte vlhkým hadříkem a trochou jemného mýdla. Nepoužívejte agresivní prostředky ani vodu uvnitř. Olejujte kovové části, aby nerezavěly. Pravidelně kontrolujte dotažení šroubů a matic.

Jak vyměnit sekací nože?

Z bezpečnostních důvodů nechte nože vyměnit autorizovaným odborníkem. Používejte pracovní rukavice. Používejte pouze originální náhradní díly. Před jakýmkoli zásahem vždy odpojte bezpečnostní zástrčku.

Jaká je maximální pracovní hloubka?

Návod neuvádí přesnou maximální hloubku, ale doporučuje se příliš netlačit, aby nedošlo k přetížení motoru. Přizpůsobte hloubku tvrdosti půdy. Pokud motor zápasí, hloubku snižte.

Jak skladovat sekačku v zimě?

Skladujte přístroj na suchém, tmavém místě chráněném před mrazem, při teplotě mezi 5 a 30 °C. Složte madlo povolením křídlových matic. Vyjměte akumulátor a před uskladněním jej nabijte na přibližně 50 %. Pokud je to možné, uchovejte původní obal.

Proč kontrolka LED při nabíjení bliká?

Blikání zelené kontrolky indikuje adaptační nabíjení (pomalé nabíjení). Může k tomu dojít, pokud je akumulátor velmi vybitý (hluboké vybití) nebo pokud jeho teplota není mezi 10 °C a 45 °C. Nechte proces dokončit; akumulátor je stále použitelný.

Jak získat náhradní díly?

Pro objednání náhradních dílů uveďte typ přístroje, číslo výrobku, identifikační číslo a číslo požadovaného dílu. Ceny a dostupnost zjistíte na webu www.isc-gmbh.info. Běžné opotřebitelné díly jsou nože a akumulátor.

NÁVOD K OBSLUZE GAMH-E 40 Li OA Gardol

CZ Originální návod k obsluze Akumulátorová motyčka

SK Originálny návod na obsluhu Akumulátorový kultivátor

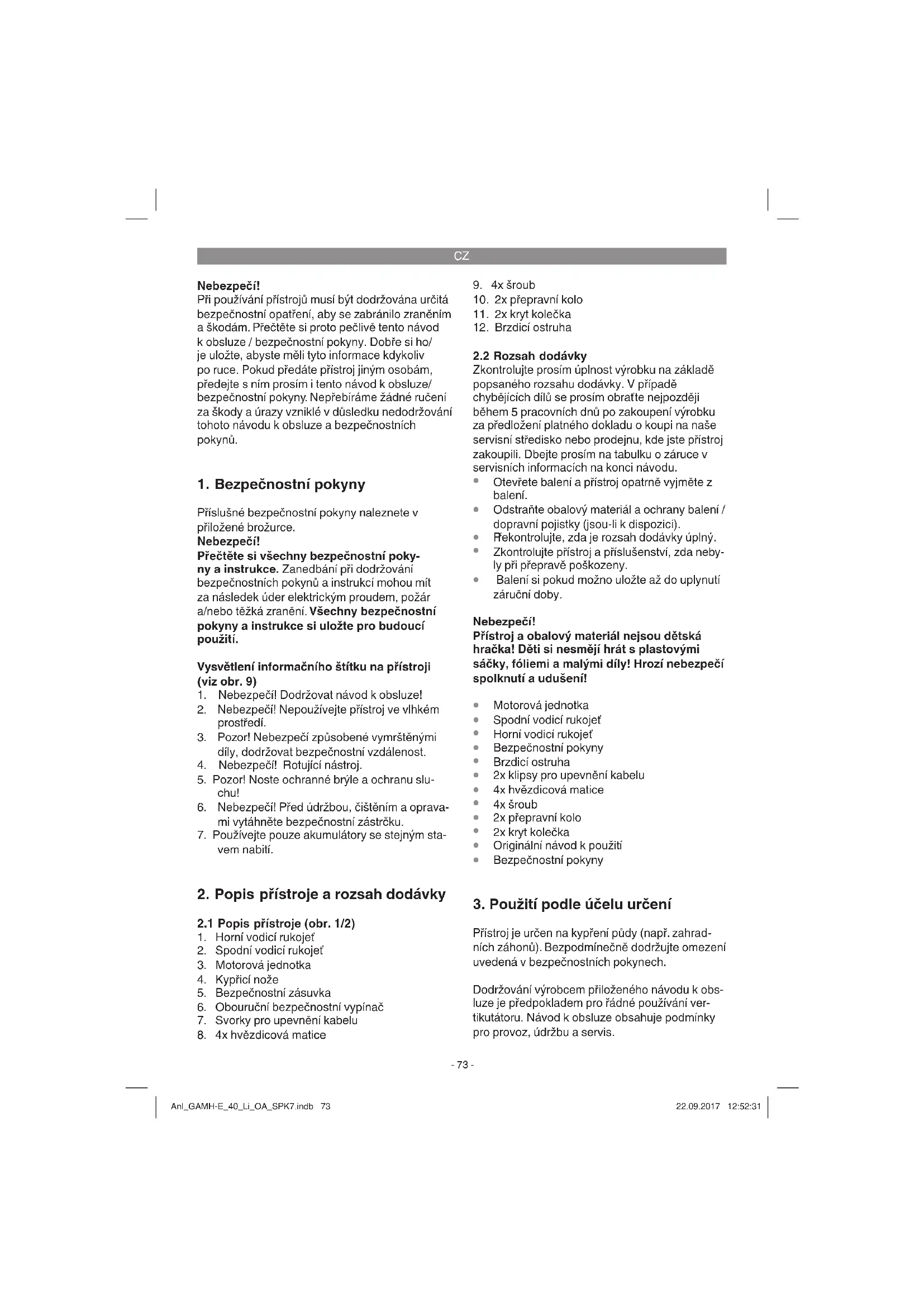

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Vysvětlení informačního štítku na přístroji (viz obr. 9)

1. Nebezpečí! Dodržovat návod k obsluze!
2. Nebezpečí! Nepoužívejte přístroj ve vlhkém prostředí.
3. Pozor! Nebezpečí způsobené vymrštěnými díly, dodržovat bezpečnostní vzdálenost.
4. Nebezpečí! Rotující nástroj.
5. Pozor! Noste ochranné brýle a ochranu slu-chu!
6. Nebezpečí! Před údržbou, čištěním a opravami vytáhněte bezpečnostní zástrčku.
7. Používejte pouze akumulátory se stejným stavem nabití.

2. Popis přístroje a rozsah dodávky

1. Horní vodicí rukojeť
2. Spodní vodicí rukojeť
3. Motorová jednotka
4. Kypřicí nože
5. Bezpečnostní zásuvka
6. Obouruční bezpečnostní vypínač
7. Svorky pro upevnění kabelu
8. 4x hvězdicová matice

9. 4x šroub

1. 2x přepravní kolo
2. 2x kryt kolečka
3. Brzdicí ostruha

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
  Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Motorová jednotka
• Spodní vodicí rukojeť
• Horní vodicí rukojeť
- Bezpečnostní pokyny
- Brzdicí ostruha
• 2x klipsy pro upevnění kabelu
• 4x hvězdicová matice
4x šroub
• 2x přepravní kolo
• 2x kryt kolečka
• Originální návod k použití
- Bezpečnostní pokyny

3. Použití podle účelu určení

Přístroj je určen na kypření půdy (např. zahradních záhonů). Bezpodmínečně dodržujte omezení uvedená v bezpečnostních pokynech.

Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání vertikutátoru. Návod k obsluze obsahuje podmínky pro provoz, údržbu a servis.

CZ

Z bezpečnostních důvodů nesmí být přístroj používán jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Třída ochrany: ....III

Napětí: 40 V d. c.

Šířka záběru: 30 cm

Kypřicí nože ∅: 20 cm

Počet otáček při běhu naprázdno:....140/ min

Počet nožů: 4 kusy

Nebezpečí!

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 786.

Hladina akustického tlaku L _nA ...... 73,3 dB(A)

Nejistota K_pA .....3 dB

Hladina akustického výkonu LWA 93 dB(A)

Nejistota K_wA .....3 dB

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 786.

Rukojet

Emisní hodnota vibrací a_n=2,5 m/s^2

Nejistota K = 1,5 m/s ^2

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-lon akumulátory série Power-X-Change!

Power-X-Change

• 20 V, 1,5 Ah 5 Li-Ion článků
• 20 V, 3,0 Ah 10 Li-Ion článků
• 20 V, 4,0 Ah 10 Li-Ion článků

Li-Ion akumulátory série Power-X-Change se směji nabíjet pouze pomocí nabíječky Power-X-Charger.

Nabiječka Power-X-Charger

Vstupní napětí: ......200-250 V \~ 50-60 Hz

Výstupní napětí: 21 V d. c.

Výstupní proud: 3,0 A

Třída ochrany .....II/☐

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
• V případě potřeby nechte přístroj zkontrolovat.
  • Rístroj vypněte, pokud ho nepoužíváte.
• Nosterukavice.

Pozor!

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

CZ

5. Před uvedením do provozu

Pozor!

Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-lon akumulátory série Power-X-Change!

Power-X-Change

• 20 V, 1,5 Ah 5 Li-Ion článků
• 20 V, 3,0 Ah 10 Li-lon článků
• 20 V, 4,0 Ah 10 Li-lon článků

Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X-Charger.

Varování!

Než začnete na přístroji provádět opravářské, údržbové nebo čisticí práce, vždy vytáhněte bezpečnostní zástrčku.

Montáž (obr. 3a – 3g)

• Vytáhněte pojistnou závlačku (obrázek 3a/pol. A) a vyjměte čep (obrázek 3a/pol. B). Brzdicí ostruhu (obrázek 3b/pol. 12) zasuňte do držáku a zajistěte předem vyjmutým čepem a pojistnou závlačkou.
• Šrouby s křižovou drážkou (obrázek 3b/pol. C) s podložkou na obou stranách demontujte z osy. Následně na každé straně nasad'te na osu přepravní kolo tak, jak je znázorněno na obrázku 3c, a upevněte pomocí šroubů s křižovou drážkou a podložek (viz obr. 3c, malý).
• Kryty koleček (obr. 3d/pol. 11) zatlačením nainstalujte na přepravní kola.
• Spodní vodicí rukojeť nasad’te na motorovou jednotku podle obrázku 3e (obr. 3e/pol. 3) a upevněte pomocí šroubů (obr. 3e/pol. 9) a hvězdicových matic (obr. 3e/pol. 8).
• Horní vodicí rukojeť (obr. 3f/pol. 1) nasuňte na spodní vodicí rukojeť (obr. 3f/pol. 2) a upevněte pomocí šroubů (obr. 3f/pol. 9) a hvězdicových matic (obr. 3f/pol. 8).
• Kabelupevněte k vodicí rukojeti pomocí 2 klipsů pro upevnění kabelu (obr. 3g/pol. 7).

Nabíjení akumulátoru (obr. 4a/4b)

Přístroj se dodává bez akumulátorů a bez nabíječky.

1. Vyjměte akumulátor z přístroje. Za tím účelem stiskněte západkové tlačítko (obr. 4a / pol. C).
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,

které je k dispozici. Zastrčte síťovou zástrčku nabíječky do zásuvky. Zelená LED začne blikat.

1. Zastrčte akumulátor do nabíječky.
2. V bodu „Indikace nabíječky“ najdete tabulku s významy LED indikací na nabíječce.
   Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální.

Pokud není možné akumulátor nabít, zkontrolujte,
• zda je v zásuvce síťové napětí,
- zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů.

Pokud stále není možné akumulátor nabít, prosíme vás, abyste

• nabíječku

- a akumulátorový článek poslali na adresu našeho zákaznického servisu.

V zájmu dlouhé životnosti akumulátoru byste měli vždy dbát na jeho včasné nabití. To je v každém připadě třeba tehdy, když zjistíte, že výkon přístroje klesá. Akumulátorový článek nikdy kompletně nevybijejte. Toto vede k defektu akumulátoru!

Montáž akumulátoru (obr. 4c-4d)

Otevřete kryt akumulátoru. Jak je znázorněno na obrázku 4c, stiskněte západku (A) a otevřete kryt. Poté zasuňte oba akumulátory do příslušných otvorů tak, jak je znázorněno na obr. 4d a posuňte je dopředu, až slyšitelně zacvaknou.

Upozornění!

Používejte pouze akumulátory se stejným stupněm nabití, nikdy nekombinujte plně nabité a napůl vybité akumulátory. Oba akumulátory nabíjejte vždy současně.

Akumulátor se slabším nabitím určuje dobu cho- du přístroje. Před provozem se musejí oba aku- mulátory zcela nabít.

Zaklapnutím krytu zavřete prostor akumulátorů a dbejte na jeho správné zacvaknutí.

Indikace kapacity akumulátorů (obr. 4a)

Stiskněte spínač indikace kapacity akumulátoru (obr. 4a/ pol. A). Indikace kapacity akumulátoru (obr. 4a/ pol. B) signalizuje stav nabití akumulátoru pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

CZ

2 nebo 1 LED svítí

Všechny LED blikají:

Akumulátor byl hluboce vybit a je defektní. Defektní akumulátor se již nesmí používat a nabíjet!

6. Obsluha

Pozor!

Přístroj je vybaven bezpečnostním spínačem, aby bylo zabránéno neoprávněnému použití. Bezprostředně před uvedením přistroje do provo- zu bezpečnostní zástrčku (obr. 5/pol. 5) zasuňte a při každém přerušení nebo ukončení práce bezpečnostní zástrčku opět vytáhněte. Za tímto účelem stiskněte západku (obr. 5/pol. A).

Pozor! Aby se zabránilo nechtěnému zapnutí přístroje, je vodici rukojeť vybavena dvoubodovým vypínačem (obr. 6/pol. A), který musí být zmáčknut dříve, než může být zmáčknuta spínací páčka (obr. 6/pol. B). Pokud je spínací páčka uvolněna, přístroj se vypne.

Tento proces několikrát zopakujte, abyste se ujistili, že přístroj pracuje správně. Před začátkem opravárenských nebo údržbářských prací na přístroji se musíte přesvědčit, že se kypřicí nože netočí a že byla vytažena bezpečnostní zástrčka.

Před začátkem práce se musí přístroj uvést do pracovní polohy. Nejprve stiskněte aretační páčku (obr. 7 / pol. A) ve směru šipky tak, jak je znázorněno na obr. 7, a vyklopte kolečkovou jednotku nahoru, až aretační páčka opět zacvakne v poloze B. Pro dosažení prepravní polohy postupujte v obráceném pořadí.

Musí být vždy dodržována bezpečnostní vzdálenost mezi přístrojem a uživatelem daná vodicími rukojeťmi.

Při změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kalhoty.

Pracujte vždy přičně ke svahu. Obzvláštní pozor dávejte při jízdě zpět a při tažení přístroje, nebezpečí klopýtnutí!

Postavte prístroj pred plochu určenou k obdělání a držte ho pevně za vodicí rukojeť, než ho zapnete.

Ved'te kypřicí nože přes plochu určenou k obdělání.

Na dosažení čistě obdělané půdy je třeba vodit přístroj pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.

Motor včas vypněte, pokud jste došli na konec plochy určené k obdělání. Pokud je přístroj zvednutý (např. při změně směru), musí být motor vypnut.

Spodní stranu přístroje udržovat čistou a bezpodmínečně odstraňovat zbytky půdy. Usazeniny ztěžují startování a ovlivňují pracovní hloubku.

Na svazích pracujte příčně ke svahu. Před prováděním jakýchkoli kontrol kypřicích nožů vypněte motor a vytáhněte bezpečnostní zástrčku.

Varování!

Kypřicí nože se po vypnutí motoru ještě několik vteřin otáčí. Nikdy se nepokoušejte je zastavit. Pokud pohybující se kypřicí nože narazí na nějaký předmět, přístroj vypnout a počkat, až se kypřicí nože úplně zastaví. Poté zkontrolujte stav kypřicích nožů. Pokud jsou poškozeny, musí být vyměněny.

7. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Než začnete na přístroji provádět opravářské, údržbové nebo čisticí práce, vždy vytáhněte bezpečnostní zástrčku. Ujistěte se, že se válec s noži neotáčí.

7.1 Čištění

- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nizkém tlaku.

- Doporučujeme přímo po každém použití přístroj vyčistit.

- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje.

CZ

Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

7.2 Výměna kypřicích nožů

Z bezpečnostních důvodů doporučujeme, aby výměnu kypřicích nožů provedl autorizovaný odborník (viz adresa na záručním listu). Pozor!

Nosit pracovní rukavice! Používejte pouze originální náhradní díly, protože jinak není zaručena funkce a bezpečnost.

7.3 Údržba

Postarejte se o to, aby všechny upevnovací prvky (šrouby, matice atd.) byly vždy pevně utaženy a Vy tak mohli s přístrojem bezpečně pracovat. Přístroj skladujte v suché místnosti. Pro dlouhou životnost by měly být všechny kovové díly vyčištěny a poté naolejovány. Čistěte plastové díly přístroje pokud možno kartáčkem a hadrem. Na odstraňování nečistot nepoužívejte žádná rozpouštědla. Před každým začátkem sezóny bezpodmínečně překontrolujte stav přístroje. S opravami se obraťte na náš zákaznický servis (viz adresa na záručním listu).

7.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.

CZ

10. Indikace nabíječky

Stav indikace		Význam a opatření
Červená LED	Zelená LED
Vyp Bliká Provozní pohotovostNabiječka je připojena na síť a připravena k provozu, akumulátor není v nabiječce.
Zap Vyp Nabíjení		Nabiječka nabíjí akumulátor režimem rychlého nabíjení.
Vyp zap Akumulátor je z 85%		nabitý a připravený k provozu.(Doba nabíjení 1,5 Ah akumulátor: 30 min)(Doba nabíjení 3,0 Ah akumulátor: 60 min)(Doba nabíjení 4,0 Ah akumulátor: 80 min)Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití.(Doba nabíjení celkem 1,5 Ah akumulátor: cca 40 min)(Doba nabíjení celkem 3,0 Ah akumulátor: cca 75 min)(Doba nabíjení celkem 4,0 Ah akumulátor: cca 100 min)Opatření:Odeberte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení		Nabiječka se nachází v režimu šetrného nabíjení.Akumulátor je přítom z bezpečnostních důvodů nabíjen pomaleji a potřebuje více než 1 hod. To může mít následující příčiny:- Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vy-bíjení vybitého akumulátoru (hluboké vybití)- Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 45 °C.Opatření:Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále nabíjen.
Bliká Bliká Chyba		Nabíjení již není možné. Akumulátor je defektní.Opatření:Defektní akumulátor se již nesmí nabíjet.Odeberte akumulátor z nabíječky
Zap Zap Porucha teploty		Akumulátor je přiliš horký (např. přímé sluneční záření) nebo přiliš stu-dený (pod 0 °C)Opatření:Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20 °C).

CZ

11. Plán vyhledávání poruch

Porucha Možná příčina Odstranění
Motor nenaskočí	- bezpečnostní zástrčka není zasunutá- nesprávně zasunutý akumulátor- uvolněné vnitřní přípojky- Moc velká pracovní hloubka- vybitý akumulátor
Výkon motoru klesá -	příliš tvrdá půda- silně opotřebované nože

Pozor! Motor je z důvodu ochrany vybaven tepelným spínačem, který při přetížení vypne a po krátké přestávce na ochlazení se opět automaticky zapne!

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	kypřicí nůž, akumulátor
Spotřební materiál/spotřební díly*
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

SK

Nebezpečenstvo!

1. Bezpečnostné pokyny

1. Horné posuvné držadlo
2. Dolné posuvné držadlo
3. Motorová jednotka
4. Kypriace nože
5. Bezpečnostný konektor
6. 2-ručný bezpečnostný vypínač
7. Svorky na upevňovanie káblov
8. 4x hviezdicová matica
9. 4x skrutka
10. 2x transportné koleso
11. 2x krytka kolesa
12. Brzdový strmeň

2.2 Objem dodávky

• Motorovájednotka
• Dolné posuvné držadlo
• Horné posuvné držadlo
- Bezpečnostné pokyny
- Brzdovýstrmeň
• 2x káblové upevňovacie klipy
• 4x hviezdicová matica
4xskrutka
• 2x transportné koleso
• 2x krytka kolesa
• Originálny návod na obsluhu
- Bezpečnostné pokyny

SK

Hladina akustického výkonu L _WA ...... 93 dB (A)

Nepresnost K _WA ....3 dB

1. Vyberte akumulátor von z prístroja. Stlačte pritom západku (obr. 4a/pol. C).
2. Skontrolujte, či elektrické napätie uvedené na typovom štitku zodpovedá prítomnému elektrickému napätiu siete. Zapojte sieťovú zástrčku nabíjačky do zásuvky. Zelená kontrolka LED začne blikat.
3. Zasuňte akumulátor na nabíjačku.
4. V bode „signalizácia nabíjačky“ nájdete tabul'ku s významom signalizácie kontroliek LED na nabíjačke.

Ak by nebolo možné nabitie akumulátora, skontrolujte prosím,

• či je v zásuvke prítomné sietové napätie
• či je kontakt na nabíjacích kontaktoch v bezchybnom stave.

Ak by napriek tomu nemalo byt stále možné nabitie akumulátora, prosíme Vás, aby ste

nabíjačku

• a akumulátor

bezpečnostný konektor.

Pracujte vždy kolmo na svah.

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

* nie je bezpodmienečne obsiahnuté v objeme dodávky!
