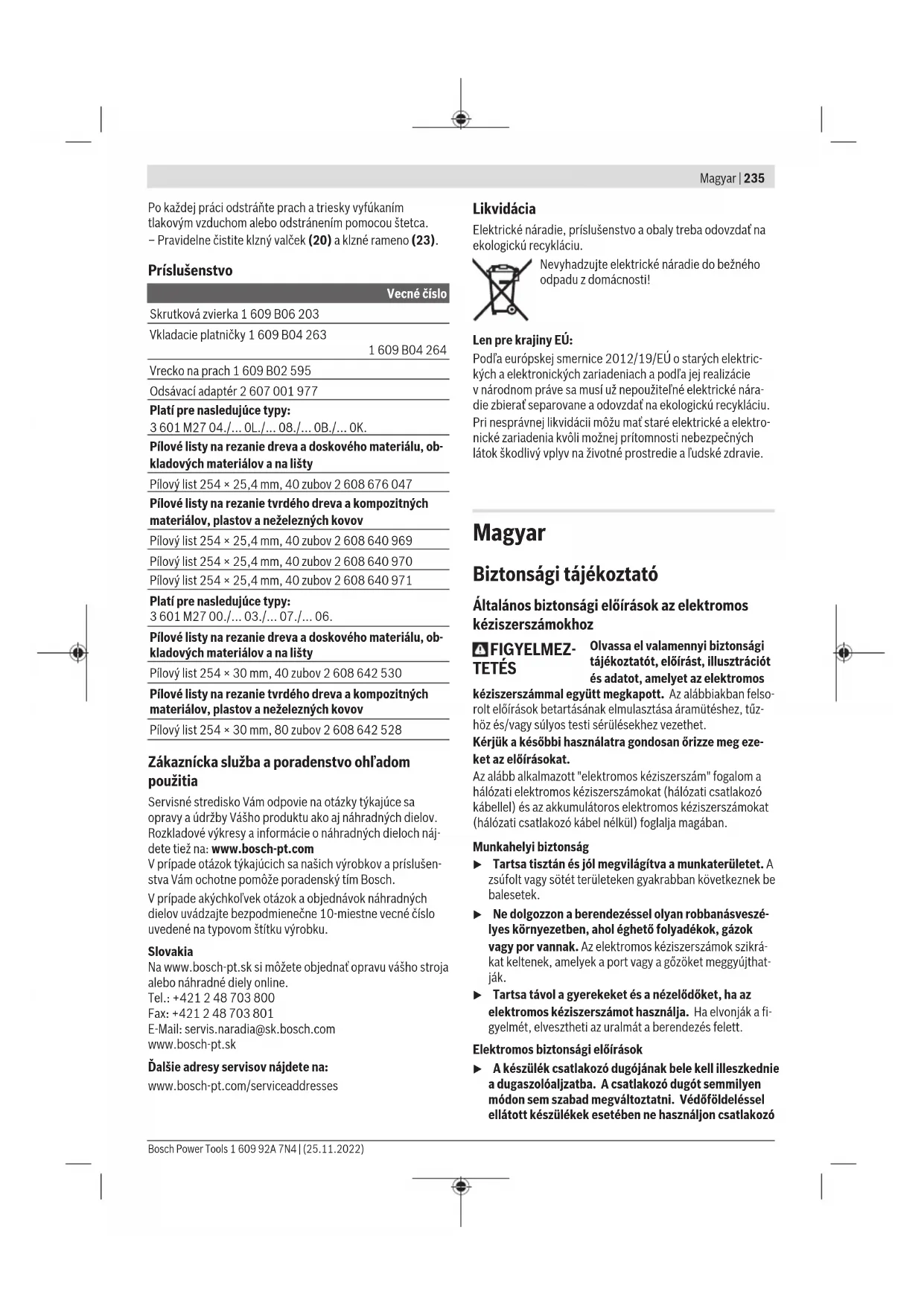

Notice BOSCH GCM 10 GDJ Professional - page 235
Kézikönyv-asszisztens
A ChatGPT működteti
Várakozás az üzenetére
Termékinformáció

Márka : BOSCH

Modell : GCM 10 GDJ Professional

Kategória : Fűrész

Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét GCM 10 GDJ Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GCM 10 GDJ Professional márka BOSCH.

HASZNÁLATI ÚTMUTATÓ GCM 10 GDJ Professional BOSCH

  • – Dajte elektrické náradie do prepravnej polohy. – Otočte rezací stôl (33) až po zárez (14) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. Kontrola (pozri obrázok R1) – Nastavte uhlomer na 90° apoložte ho na rezací stôl (33). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (34) po celej dĺžke. Nastavenie (pozri obrázok R2) – Uvoľnite aretačnú rukoväť (13). – Uvoľnite obidve nastavovacie skrutky (54) (minimálne o1 otočenie) pomocou nástrčného kľúča (10mm). – Uvoľnite upevňovaciu skrutku (56) (približne o3 oto- čenia) inbusovým kľúčom (4 mm) (30). – Zatočte alebo vytočte nastavovaciu skrutku (55) inbuso- vým kľúčom (4 mm) (30) tak, aby rameno uhlomera líco- valo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Potom utiahnite znova najprv nastavovaciu skrutku (56) apotom nastavo- vaciu skrutku (54). Ak nie sú ukazovatele uhla (28) a(21) po nastavení vjednej línii so značkami 0° na stupnici (27), uvoľnite upevňovacie skrutky ukazovateľov uhlov pomocou krížového skrutkovača anastavte ukazovatele uhla pozdĺž značiek 0°. Nastavenie štandardného vertikálneho uhla zošikmenia 45° (vľavo) – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (33) až po zárez (14) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. – Vytiahnite ľavú prestaviteľnú dorazovú lištu (7) úplne smerom von. – Uvoľnite aretačnú rukoväť (13) aklzné rameno otočte za rukoväť (3) až na doraz doľava (45°). Kontrola (pozri obrázok S1) – Nastavte uhlomer na uhol 45° apoložte ho na rezací stôl (33). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (34) po celej dĺžke. Nastavenie (pozri obrázok S2) – Zatočte alebo vytočte nastavovaciu skrutku (57) račňo- vým kľúčom (8 mm) tak, aby rameno uhlomera lícovalo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Ak nie sú ukazovatele uhlov (28) a(21) po nastavení vjednej línii so značkami 45° na stupnici (27), prekontroluj- te znova najprv nastavenie hodnoty 0° pre vertikálny uhol zo- šikmenia aukazovatele uhlov. Potom zopakujte nastavenie vertikálneho uhla zošikmenia 45°. Nastavenie štandardného vertikálneho uhla zošikmenia 45° (vpravo) – Dajte elektrické náradie do pracovnej polohy. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)234 | Slovenčina – Otočte rezací stôl (33) až po zárez (14) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. – Vytiahnite pravú prestaviteľnú dorazovú lištu (7) úplne smerom von. – Uvoľnite aretačnú rukoväť (13). – Vyklopte klzné rameno za rukoväť (3) zpolohy 0° mierne doľava aotočný gombík (32) otáčajte, kým sa nezobrazí pravý vertikálny rozsah uhla zošikme- nia. – Otočte klzné rameno za rukoväť (3) až na doraz smerom doprava (45°). Kontrola (pozri obrázok T1) – Nastavte uhlomer na 135° apoložte ho na rezací stôl (33). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (34) po celej dĺžke. Nastavenie (pozri obrázok T2) – Zatočte alebo vytočte nastavovaciu skrutku (58) račňo- vým kľúčom (8 mm) tak, aby rameno uhlomera lícovalo spílovým listom po celej dĺžke. – Opäť dotiahnite aretačnú rukoväť (13). Ak nie sú ukazovatele uhlov (28) a(21) po nastavení vjednej línii so značkami 45° na stupnici (27), prekontroluj- te znova najprv nastavenie hodnoty 0° pre vertikálny uhol zo- šikmenia aukazovatele uhlov. Potom zopakujte nastavenie vertikálneho uhla zošikmenia 45°. Nastavenie stupnice pre horizontálne uhly zošikmenia – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (33) až po zárez (14) pre uhol 0°. Páč- ka (12) musí počuteľne zaskočiť do zárezu. Kontrola (pozri obrázok U1) – Nastavte uhlomer na uhol 90° apoložte ho medzi dorazo- vú lištu (8) apílový list (34) na rezací stôl (33). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (34) po celej dĺžke. Nastavenie (pozriobrázokU2) – Povoľte všetky štyri nastavovacie skrutky(59) kľúčom svnútorným šesťhranom (4mm)(30) aotočte rezací stôl(33) spoločne so stupnicou(31) tak, aby rameno uhlomera po celej dĺžke lícovalo spílovým listom. – Skrutky opäť utiahnite. Ak sa ukazovateľ uhla(51) nenachádza po nastavení vjednej línii so značkou 0° na stupnici(31), pomocou krížového skrutkovača povoľte skrutku(60) anastavte ukazovateľ uhla pozdĺž značky 0°. Nastavenie sily zovretia aretačnej rukoväti (13) (pozri obrázok V) Sila zovretia aretačnej rukoväti (13) sa dá nastavovať. Kontrola – Zvieracia sila upínacej rukoväti musí pri každom ľubovoľ- nom vertikálnom uhle zošikmenia udržať klzné rameno vdanej polohe. Nastavenie – Uvoľnite aretačnú rukoväť (13). – Otáčajte nastavovaciu skrutku (61) pomocou nástrčného kľúča (17mm) proti smeru pohybu hodinových ručičiek, ak potrebujete silu zovretia znížiť alebo ju otáčajte vsmere pohybu hodinových ručičiek, ak potrebujete zvieraciu silu zvýšiť. – Nastavte vertikálny uhol zošikmenia, opäť dobre utiahnite aretačnú rukoväť (13) askontrolujte, či bola dosiahnutá požadovaná sila zovretia. Preprava (pozri obrázokW) Predtým, ako budete elektrické náradie prepravovať, musíte vykonať nasledujúce kroky: – Posuňte klzné rameno (23) celkom smerom dozadu azaistite ho vtejto polohe (pozri „Zaistenie klzného rame- na“, strana 23). – Skontrolujte, či je hĺbkový doraz(25) zatlačený celkom dovnútra ači sa nastavovacia skrutka(24) pri pohybe klz- ného ramena zmestí do výrezu bez toho, aby sa dotýkala hĺbkového dorazu. – Veďte klzné rameno smerom dole do takej polohy, aby sa prepravná poistka (26) dala celkom stlačiť smerom do- vnútra. – Predlžovací oblúk (16) zasuňte úplne smerom dovnútra. – Nastavte vertikálny uhol zošikmenia 0° autiahnite aretač- nú rukoväť (13). – Otočte rezací stôl (33) až na doraz celkom doľava autiah- nite aretačný gombík (11). – Zviažte dohromady sieťový kábel pomocou pásky so suchým zipsom (62). – Odstráňte všetko príslušenstvo, ktoré nemôže byť na elektrickom náradí pevne namontované. – Nepoužívané pílové listy majte pri preprave podľa mož- nosti uložené vnejakom uzavretom obale. – Elektrické náradie prenášajte pomocou priehlbín na prenášanie (17) na bokoch rezacieho stola. u Pri prenášaní elektrického náradia používajte len pre- pravné prvky náradia anikdy nepoužívajte na prenášanie ochranné prvky, klzné rameno (23) alebo rukoväť (3). Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať amusí sa samočinne uzavierať. Okolie výkyvného ochranné- ho krytu preto udržiavajte vždy včistote. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 235 Po každej práci odstráňte prach atriesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca. – Pravidelne čistite klzný valček (20) aklzné rameno (23). Príslušenstvo Vecné číslo Skrutková zvierka 1609B06 203 Vkladacie platničky 1609B04 263 1609B04 264 Vrecko na prach 1609B02 595 Odsávací adaptér 2607001977 Platí pre nasledujúce typy: 3 601 M27 04./ p. 0
  • L./ p. 8
  • ./ p. 0
  • B./ p. 0
  • K. Pílové listy na rezanie dreva adoskového materiálu, ob- kladových materiálov ana lišty Pílový list 254 × 25,4 mm, 40 zubov 2608676047 Pílové listy na rezanie tvrdého dreva akompozitných materiálov, plastov aneželezných kovov Pílový list 254 × 25,4 mm, 40 zubov 2608640969 Pílový list 254 × 25,4 mm, 40 zubov 2608640970 Pílový list 254 × 25,4 mm, 40 zubov 2 608640971 Platí pre nasledujúce typy: 3 601 M27 00./ p. 3
  • ./ p. 7
  • ./ . Pílové listy na rezanie dreva adoskového materiálu, ob- kladových materiálov ana lišty Pílový list 254×30 mm, 40 zubov 2608642530 Pílové listy na rezanie tvrdého dreva akompozitných materiálov, plastov aneželezných kovov Pílový list 254 × 30 mm, 80 zubov 2608642528 Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ ostarých elektric- kých aelektronických zariadeniach apodľa jej realizácie vnárodnom práve sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)236 | Magyar adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 237 ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások gérvágó fűrészek számára u A gérvágó fűrészek fa és fához hasonló anyagok vágá- sára szolgálnak, ezeket csiszoló-daraboló tárcsákkal fémes anyagok, pl. rudak, tőcsavarok stb. vágására használni tilos. A csiszolás során keletkező por a mozgó részek, -például az alsó védőbúra- beszorulásához vezet. A csiszolással végrehajtott vágásnál keletkező szikrák megégethetik az alsó védőbúrát, a felszakadásgátlót és az egyéb műanyag alkatrészeket. u Ahol csak lehet, használjon szorítókat a munkadarab rögzítésére. Ha a munkadarabot a kezével támasztja meg, akkor tartsa a kezét a fűrészlap mindkét oldalá- tól legalább 100mm távolságra. Ne használja ezt a fű- részt olyan munkadarabok vágására, amelyek túl ki- csik ahhoz, hogy biztonságosan rögzíteni lehessen, il- letve kézzel fogva lehessen tartani a vágás során azo- kat. Ha a kezét túl közel helyezi a fűrészlaphoz akkor a fű- részlap megérintése révén megnő a sérülés veszélye. u A munkadarabnak mozdulatlannak kell lennie, és azt hozzá kell rögzíteni vagy szorítani mind az ütközősín- hez, mind az asztalhoz. Ne tolja bele a munkadarabot a fűrészlapba és semmiképpen se vágjon szabad kézzel. A rögzítetlen vagy mozgó munkadarabok nagy sebesség- gel kirepülhetnek és sérüléseket okozhatnak. u Tolja keresztül a fűrészt a munkadarabon. Ne húzza keresztül a fűrészt a munkadarabon. Egy vágás végre- hajtásához emelje fel a fűrészfejet és húzza át, anélkül hogy vágna vele, a munkadarab felett, indítsa el a mo- tort, nyomja le a fűrészfejet és tolja keresztül a fű- részt a munkadarabon. Ha a fűrészfejet húzva végzi a vá- gást, akkor nagy a valószínűsége annak, hogy a fűrészlap felemelkedik a munkadarab tetejére és az egész fűrészlap nagy erővel a kezelő felé vágódik. u Sohase tegye keresztbe a kezét az előirányzott vágási vonalon keresztül, sem a fűrészlap előtt, sem a fűrész- lap mögött. Ha a munkadarabot ”keresztezett kézzel” tá- masztja meg, vagyis ha a bal kezével tartja a munkadara- bot a fűrészlap jobb oldalán, vagy fordítva, akkor ez na- gyon veszélyes. u Se a faszilánkok eltávolításához, se más okból ne nyúl- jon egyik kezével sem az ütközősín mögé a fűrészlap- hoz 100 mm-nél kisebb távolságon belül, amíg a fű- részlap forog. A forgó fűrészlap és a keze közötti távolság talán nem jól érzékelhető, és a keze súlyos sérüléseket szenvedhet. u A vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meggörbült vagy megvetemedett, akkor szorítsa azt a kifelé görbülő felületével az ütközősín felé. Mindig gondoskodjon arról, hogy a vágási vonal mentén ne legyen rés a munkadarab, az ütközősín és az asztal között. A meggörbült vagy megvetemedett munkadarabok a vágás során elfordulhatnak vagy eltolód- hatnak és a vágás során hozzátapadhatnak a forgó fűrész- laphoz. A munkadarabban nem szabad szögeknek vagy más idegen tárgyaknak lenniük. u Ne használja a fűrészt, amíg a munkadarabon kívül bármely más tárgy, szerszám, faforgács stb. található az asztalon. A kisebb szilánkok vagy laza fadarabok vagy egyéb tárgyak, amelyek érintkezésbe juthatnak a forgó fű- részlappal, nagy sebességgel kirepülhetnek. u Egyszerre csak egy munkadarabot fűrészeljen. Az egy- másra rakott munkadarabokat nem lehet megfelelően le- rögzíteni, ezek a vágás során hozzátapadhatnak a fűrész- laphoz, vagy elmozdulhatnak. u A használat előtt gondoskodjon arról, hogy a gérvágó fűrész egy sík, stabil munkafelületre legyen helyezve vagy erősítve. Egy sík és stabil munkafelület csökkenti annak a kockázatát, hogy a gérvágó fűrész labilissá váljon. u Tervezze meg a munkát. Minden olyan alkalommal, amikor megváltoztatja a vízszintes vagy függőleges sarokillesztési szög beállítását, gondoskodjon arról, hogy az állítható ütközősín úgy legyen beállítva, hogy megfelelően megtámassza a munkadarabot és hogy sem a fűrészlappal, sem a védőberendezéssel ne ke- rülhessen érintkezésbe. Anélkül, hogy a fűrészt “BE”- kapcsolná és anélkül, hogy munkadarab lenne az aszta- lon, mozgassa végig a fűrészlapon, szimulálva a vágást, hogy biztos legyen benne, hogy az nem érhet hozzá és nem vághat bele az ütközősínbe. u Gondoskodjon megfelelő alátámasztásról, mint példá- ul asztal hosszabbítókról, fűrészbakokról, stb. az olyan munkadarabokhoz, amelyek szélesebbek vagy hosszabbak az asztal felső részénél. A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok meg- billenhetnek, ha nincsenek biztonságosan alátámasztva. Ha a levágott darab vagy a munkadarab megbillen, akkor felemelheti az alsó védőbúrkolatot vagy a fűrészlappal va- ló érintkezés következtében kirepülhet. u Ne kérjen meg másokat, hogy egy asztal hosszabbító helyett vagy bármily más módon azok támasszák meg a munkadarabot. Ha a munkadarab nincs stabilan megtá- masztva, akkor a vágás közben a fűrészlap meggörbülhet vagy a munkadarab elmozdulhat és beleránthatja a keze- lőt vagy a másik személyt a forgó fűrészlapba. u A levágott darabnak nem szabad beékelődnie, vagy bármely más okból hozzányomódnia a forgó fűrészlap- hoz. Hosszirányú ütközők használata esetén a levágott darab a forgó fűrészlaphoz szorulva beékelődhet és azt a fűrészlap nagy erővel kirepítheti. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)238 | Magyar u Mindig használjon egy szorítót vagy egy megfelelő rögzítő szerkezetet a körkeresztmetszetű anyagok, mind például rudak vagy csövek vágásához. A rudak a vágás közben elgördülhetnek, ettől a fűrészlap beakad- hat, ”haraphat” és a munkadarabot a kezelő kezével együtt beránthatja a fűrészlapba. u Várja meg, hogy a fűrészlap elérje a teljes sebességét, mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti a munkadarab kirepülésének kockázatát. u Ha a munkadarab vagy a fűrészlap beékelődik, kap- csolja ki a gérvágó fűrészt. Várja meg, amíg az összes mozgó alkatrész leáll, majd húzza ki a csatlakozó du- gót a csatlakozó aljzatból és/vagy távolítsa el az akku- mulátorcsomagot. Ezután szabadítsa ki a beékelődött anyagot. Ha egy beékelődött munkadarabbal folytatja a munkát, elvesztheti az uralmát a berendezés felett, vagy megrongálhatja a gérvágó fűrészt. u A vágás befejezése után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg a fűrészlap leáll, mielőtt eltávolítaná a levágott darabot. A kezével a még forgó fűrészlap közelébe nyúlni veszélyes. u Tartsa szorosan a fogantyút, ha egy nem teljes vágást hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fű- részfej a lenti véghelyzetben lenne. A fűrész lefékezési folyamata ahhoz vezethet, hogy a berendezés a fűrészfe- jet hirtelen lefelé rántja és ez sérüléseket okozhat. u Ne engedje el a fogatnyút, amikor a fűrészfej elérte a legalsó helyzetet. A fűrészfejet mindig vezesse vissza kézzel a legfelső helyzetbe. Ha a fűrészfej irányítás nél- kül mozog, sérüléseket okozhat. u Tartsa tisztán a munkahelyét. Az anyagkeverékek külö- nösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat. u Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fűrészlapokat. Az életlen vagy hibá- san beállított fogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap bera- gadásához és visszarúgásokhoz vezetnek. u Erősen ötvözött gyorsacélból (HSS‑acélból) készült fűrészlapokat nem szabad használni. Az ilyen fűrészla- pok könnyen eltörhetnek. u Mindig csak helyes méretű és megfelelő rögzítő nyí- lással (például rombuszalakú vagy körkeresztmetsze- tű) ellátott fűrészlapokat használjon. Az olyan fűrészla- pok, amelyek nem felelnek meg a berendezés rögzítő al- katrészének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek. u Soha ne távolítsa el a levágott anyagmaradékokat, fa- forgácsot vagy hasonlókat a vágási tartományból, mi- közben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig a nyugalmi helyzetbe a szer- számkart és kapcsolja ki az elektromos kéziszerszámot. u A munka befejezése után ne érjen hozzá a fűrészlap- hoz, amíg az le nem hűlt. A fűrészlap a munka során igen forró lesz. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyez- ze meg ezeket a szimbólumokat és jelentésüket. A szimbólu- mok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Szimbólumok és magyarázatuk Soha ne tegye be a kezét a fűrészelé- si területre, amíg az elektromos ké- ziszerszám működésben van. A fű- részlap megérintése sérülésveszéllyel jár. Viseljen porvédő álarcot. Viseljen védőszemüveget. Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség el- vesztéséhez vezethet. Veszélyes terület! Amennyire lehet- séges, tartsa távol a kezét, az ujjait és a karját ettől a területtől. Vigyázzon arra, hogy az ujjai ne ke- rüljenek a siklókar mozgó részei kö- zé. Ellenkező esetben az ujjai becsí- pődhetnek és komoly mértékben meg- sérülhetnek. 3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. 30mm Ügyeljen a fűrészlap méreteire. A lyuk átmérőjének játékmentesen hozzá kell illeszkednie a szerszámtengelyhez. Ha redukáló idomok alkalmazására van szükség, ügyeljen arra, hogy a redukáló idom méretei megfeleljenek a fűrész- lap alapvastagságának, a fűrészlap nyí- lásátmérőjének és a szerszámorsó át- mérőjének. Lehetőleg a fűrészlappal együtt szállított redukáló idomokat használja. A fűrészlap átmérőjének meg kell felel- nie a jelen megadott értéknek. Az elektromos kéziszerszámot a szállí- táshoz csak ezeknél a megjelölt pon- toknál (fogóvájatok) fogva fogja meg. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 239 Szimbólumok és magyarázatuk Sohase hordja az elektromos kéziszer- számot a siklókar fogantyújánál fogva. p. 6

Függőleges sarkalószögek esetén a bal, illetve jobb ütközősín hosszabbítót el kell tolni vagy teljesen el kell távolíta- ni. Szorítófogantyú nyitva: Most be lehet állítani a függőleges sar- kalószöget. Szorítófogantyú zárva: A siklókar beállított függőleges sarkaló- szöge rögzítve marad. A függőleges sarkalószög beállításához szükséges lépéseket mutatja.

1. Oldja ki a szorítófogantyút

2. Hajtsa kissé balra a siklókart

3. Állítsa be a forgatógombbal kívánt

függőleges sarkalószög tartományt A függőleges sarkalószög tartományok beállítása a forgatógombbal: A fűrészlap dőlésszöge balra (45°...0°) A fűrészlap dőlésszöge jobbra (0°...45°) A siklókar teljes elforgatási tartománya (–47°...+47°) A tetszőleges vízszintes sarkalószögek beállításához a fűrészasztalnak szaba- don kell mozognia, illetve a szögrete- szelőt reteszelni kell: – Húzza meg a ❶ kart és ezzel egyide- jűleg nyomja elől lefelé a ➋ szögre- teszelőt. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A berendezésen –52° és +60° közötti vízszintes sar- kalószögeket, valamint 47° (a bal oldalon) és 47° (a jobb ol- dalon) közötti függőleges sarkalószögeket lehet beállítani. Az elektromos kéziszerszám teljesítménye kemény- és puha- fa, valamint faforgács- és farostlemezek fűrészelésére van méretezve. Megfelelő fűrészlapok alkalmazásával a berendezés alumíni- um és műanyag profilok fűrészelésére is alkalmas. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Porgyűjtő zacskó (2) A csúszó mechanizmus rögzítőkarja (3) Fogantyú (4) A be-/kikapcsoló bekapcsolás reteszelője (5) Védőbúra (6) Lengő védőburkolat (7) Beállítható ütközősín (8) Ütközősín (9) Felszakadásgátló betétlap (10) Szögreteszelő (11) Rögzítőgomb tetszőleges sarkalószögek beállításá- hoz (vízszintes) (12) Sarokillesztési szög beállító kar (vízszintes irány- ban) (13) Szorító fogantyú tetszőleges sarkalószögek beállí- tására (függőleges) (14) Standard-sarkalószög jelző bevágások (vízszintes) (15) Szerelőfuratok (16) Hosszabbítókengyel (17) Fogóvájatok (18) A hosszabbítókengyel rögzítőkarja (19) Csavaros szorító (20) Csúszógörgő (21) A jobb sarkalószög tartomány szögkijelzője (0°– 47°) (függőleges) (22) Forgácsterelőlap (23) Siklókar (24) A mélységi ütköző szabályozócsavarja (25) Mélységi ütköző (26) Szállítási rögzítési segédeszközök (27) Sarokillesztési szög skála (függőleges) (28) A bal sarkalószög tartomány szögkijelzője (47°– 0°) (függőleges) Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)240 | Magyar (29) Beállítógomb a 22,5°-os sarkalószöghöz (függőle- ges) (30) Belső hatlapos kulcs (6mm/4mm) (31) Sarokillesztési szög skála (vízszintes irányban) (32) Forgatógomb a sarkalószög-tartomány (függőle- ges) beállítására (33) Fűrészasztal (34) Fűrészlap (35) Elszívó-adapter (36) Forgácskivető (37) Az elforgatható védőburkolat rudazat reteszelő- csavarja (38) A lengő védőburkolat rudazata (39) Első rögzítőcsavar (fedőlemez/elforgatható védőburkolat) (40) Hátsó rögzítőcsavar (fedőlemez/elforgatható védőburkolat) (41) Fedőlap (42) Tengely reteszelés (43) Belső hatlapos fejű csavar a fűrészlaprögzítés szá- mára (44) Szorítókarima (45) Belső befogókarima (46) Beállítható ütközősín reteszelő csavar (47) Csillapító (48) Csillapító állítócsavarok (49) Furatok a csavaros szorító számára (50) Menetes orsó (51) Sarkalószög kijelző (vízszintes) (52) Be-/kikapcsoló (53) Csavarok a felszakadásgátló betétlaphoz (54)/ (55)/ (56) Állítócsavarok a 0° alapbeállításhoz (függőleges sarkalószög) (57) Állítócsavar a 45° alapbeállításhoz (bal függőleges sarkalószög) (58) Állítócsavar a 45° alapbeállításhoz (jobb függőle- ges sarkalószög) (59) Állítócsavarok a sarkalószög skálához (vízszintes) (60) Szögmérő csavar (vízszintes) (61) Állítócsavar a szorítófogantyú szorítóerejének be- állítására tetszőleges sarkalószöghöz (függőleges) (62) Tépőzáras szalag Műszaki adatok Lapfűrész GCM 10 GDJ GCM 10 GDJ Rendelési szám 3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. Névleges felvett teljesítmény W 2000 2000 Üresjárati fordulatszám perc

Indítási áram korlátozás ● ● Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint kg 31,6 31,6 Érintésvédelmi osztály / II / II A kéziszerszámhoz használható fűrészlapok méretei Fűrészlap átmérő mm 254 254 Fűrészlap magvastagság mm 1,7−2,6 1,7−2,6 Max. vágási szélesség mm 3,2 3,2 Furatátmérő mm 25,4 30 A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Megengedett munkadarab méretek (maximális/minimális): (lásd „Megengedett munkadarab méretek”, Oldal246) Zaj adatok A zajkibocsátási értékek a EN 62841-3-9szabvány előírásai- nak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 93dB(A); hangteljesítmény- szint 106dB(A). A szórás, K=3dB. Viseljen fülvédőt! Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideig- lenes becslésére is alkalmas. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 241 A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektro- mos kéziszerszámot más célokra, eltérő betétszerszámok- kal, vagy nem kielégítő karbantartás mellett használják, a zaj- kibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen megnövel- heti. A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vo- natkozó zajkibocsátást lényegesen csökkentheti. Összeszerelés u Kerülje el az elektromos kéziszerszám akaratlan elin- dítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz. Szállítmány tartalma Ehhez vegye figyelembe a szállítmány tartal- mának az Üzemeltetési útmutató elején talál- ható ábrázolását. Az elektromos kéziszerszám első üzembevétele előtt ellen- őrizze, hogy a készülékkel együtt az alábbiakban felsorolt va- lamennyi alkatrész is kiszállításra került‑e: – Gérvágó fűrész felszerelt (34) fűrészlappal – (11) rögzítőgomb – (13) szorító fogantyú rögzítőkészlettel – (16) hosszabbítókengyel és (18) rögzítőkar rögzítőkész- lettel – (1) porzsák – (30) belső hatlapos kulcs – Csavaros szorító (19) Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetle- ges rongálódásait. Az elektromos kéziszerszám további használata előtt gondo- san győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek‑e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek‑e, nem szorulnak‑e be, nem sérültek‑e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatré- sze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre. A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni. A szállítmány tartalmán felül szükséges szerszámok: – Csillagfejű csavarhúzó – Kilincsműves kulcs (méret: 8 mm) – Gyűrűs-, villás- vagy dugóskulcs (méretek: 10 mm és 17 mm) Az alkatrészek felszerelése – Óvatosan vegye ki a fűrésszel szállított valamennyi alkat- részt a csomagból. – Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról. A rögzítőgomb felszerelése (lásd a a ábrát) – Csavarja be a (11) rögzítőgombot a megfelelő furatba a (12) kar felett. u A fűrészelés előtt mindig húzza meg szorosra a(11) rögzítőgombot. A fűrészlap ellenkező esetben beékelőd- het a megmunkálásra kerülő munkadarabba. A tetszőleges sarkalószögek beállítására (függőleges) szolgáló szorító fogantyú felszerelése (lásd a a ábrát) A (13) szorító fogantyú felszereléséhez használja a készülék- kel szállított rögzítőkészletet (dugóskulcs, anya, 2 gyűrűs alátét). – Tolja fel az egyedi alkatrészeket az ábrán látható sorrend- ben (nagy gyűrűs alátét, szorító fogantyú, kis gyűrűs alá- tét, anya) az elektromos kéziszerszám menetes csapjára. – Az anya megszorítása során egy jobb erőátvitel biztosítá- sára dugja át a készülékkel szállított (30) belső hatlapos kulcsot a dugóskulcs furatain. – Húzza meg szorosra az anyát. A hosszabbítókengyel felszerelése(lásd a b ábrát) A (16) hosszabbítókengyel felszereléséhez használja a ké- szülékkel szállított rögzítőkészletet (2 (18) rögzítőkar, 2 ru- góscsavar, 2 recézettfejű csavar). – Tolja be ütközésig a (16) hosszabbítókengyelt a (33) fű- részasztal megfelelő furataiba. – Csavarja be kézzel a recézett fejű csavart teljes hosszban a megfelelő furatokba. – Tegye fel a recézett fejű csavar fejére a (18) rögzítőkart. – Rögzítse a rugóscsavarral a (18) rögzítőkart. – Növelje meg a (18) szorítókar szorítóerejét, ehhez húzza meg a készülékkel szállított (30) belső hatlapos kulccsal a rugóscsavart. Stacioner vagy flexibilis felszerelés u A biztonságos kezelés biztosítására az elektromos ké- ziszerszámot a használat előtt fel kell szerelni egy sta- bil, sík munkafelületre (például egy munkapadra). Felszerelés egy munkafelületre (lásdac1ábrát) – Megfelelő csavarkötésekkel rögzítse az elektromos kézi- szerszámot a munkafelületre. Erre vannak előirányozva a (15)furatok. vagy – Csavarozza hozzá az elektromos kéziszerszám lábait a ke- reskedelemben szokványosan kapható csavaros szorítók- kal a munkafelülethez. Felszerelés egy Bosch-munkaasztalra (lásdac2ábrát) (GTA 2500 W, GTA 3700, GTA 3800) Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)242 | Magyar A Bosch gyártmányú GTA-munkaasztalok szabályozható ma- gasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszerszám számára. A munkaasztalok munkadarab-támaszai a hosszú munkadara- bok alátámasztására szolgálnak. u Olvassa el a munkaasztalhoz mellékelt valamennyi fi- gyelmeztető megjegyzést és előírást. A figyelmezteté- sek és előírások betartásának elmulasztása áramütések- hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. u Szerelje teljesen és helyesen össze a munkaasztalt, mielőtt felszerelné rá az elektromos kéziszerszámot. A munkaasztal helyes összeszerelése igen fontos, hogy el- kerülje az összedőlési veszélyt. – Szerelje fel az elektromos kéziszerszámot a szállítási hely- zetben a munkaasztalra. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik. – Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból. – Várja meg, amíg a fűrészlap teljesen leáll. – Határozza meg és hárítsa el a beékelődés okát. Saját porelszívás (lásd adábrát) A forgács egyszerű felfogásához használja a készülékkel szál- lított (1)porzsákot. – Tolja rá a(1)porzsákot a(35)elszívó-adapterre és for- gassa el úgy, hogy az elszívó adapter csapja bepattanjon a porzsák bemélyedésébe. A porgyűjtő zacskónak a fűrészelés során sohasem szabad megérinteni valamelyik mozgó alkatrészt. A porgyűjtő zacskót mindig időben ürítse ki. u A porgyűjtő zacskót minden egyes használat után el- lenőrizze és tisztítsa meg. u A tűzveszély megelőzésére alumínium fűrészelésekor távolítsa el a porgyűjtő zacskót. Külső porelszívás Az elszíváshoz a (35)elszívó adapterhez egy porszívótömlőt (Ø mm) is lehet csatlakoztatni. – Kapcsolja össze a porszívótömlőt a (35)elszívó-adapter- rel. A porszívónak alkalmasnak kell lennie a megmunkálásra ke- rülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Az elszívó-adapter tisztítása Az optimális elszívás biztosítására a (35) elszívó-adaptert rendszeresen meg kell tisztítani. – Húzza le az (35) elszívó-adaptert elforgatva a (36) for- gácskivetőről. – Távolítsa el a munkadarab szilánkjait és a forgácsot. – Nyomja rá az elszívó-adaptert ismét elforgatva a forgács- kivetőre, amíg az a forgácskivető szorítógyűrűjén túl be- ugrik a reteszelési helyzetbe. A fűrészlap kicserélése (lásd a e1−e4 ábrát) u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése esetén sérülési veszély áll fenn. Csak olyan fűrészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél. Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és ame- lyeket az EN847‑1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak. Csak olyan fűrészlapokat használjon, amelyeket ezen elekt- romos kéziszerszám gyártója javasolt, és amelyek a meg- munkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fű- részelés során a fűrészfogak túlmelegedését. A fűrészlap kiszerelése – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Lazítsa ki a(37)reteszelő csavart a belső hatlapos kulcs- csal (6mm) (30), amíg a(38)rudazat szabadon lelóg. – Lazítsa ki a(39)rögzítőcsavart (kb. 2 fordulatnyira) a (4mm)(30)belső hatlapos csavarkulccsal. Ne csavarja ki teljesen a csavart. – Lazítsa ki a(40)rögzítőcsavart (kb. 6 fordulatnyira) a (4mm)(30)belső hatlapos csavarkulccsal. Ne csavarja ki teljesen a csavart. – Húzza le előre- és lefelé a(41) fedőlemezt a(40)rögzítőcsavarról. – Forgassa el a(6)elforgatható védőburkolatot hátrafelé és tartsa ebben a helyzetben. – Akassza rá a(38)rudazatot az egyik furattal a(40)rögzítőcsavarra. Így a lengő védőburkolat a nyitott helyzetben marad. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 243 – Forgassa el a(43)belső hatlapos csavart (6mm)(30)belső hatoldalú csavarkulccsal és nyomja be ezzel egyidejűleg a(42)orsóreteszelést, amíg az bepat- tan a helyére. – Tartsa benyomva a(42)orsóreteszelést és csavarja telje- sen ki a(43)belső hatlapos kulcsot az óramutató járásá- val megegyező irányba (balmenet!). – Vegye le a(44) befogó karimát. – Vegye ki a(34)fűrészlapot. A fűrészlap beszerelése u A fűrészlap beszerelésekor ügyeljen arra, hogy a fo- gak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal! A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt. – Tegye rá az új fűrészlapot a belső (45)befogó karimára. – Tegye fel a(44)befogó karimát és a(43)belső hatlapos csavart. Nyomja meg a(42)orsóreteszelést, amíg az be- ugrik a reteszelési helyzetbe és húzza meg a belső hatla- pos kulcsot szorosra az óramutató járásával ellenkező irányban. – Válassza le a(38)rudazatot a(40)rögzítőcsavarról és ve- zesse ismét le a(6)lengő védőburkolatot. – Ismét tolja be a(41)fedőlemezt a(40)rögzítőcsavar alá. – Húzza meg ismét szorosra a(40)és (39)rögzítőcsavart. – Tolja be a(38)rudazatot az eredeti helyzetbe és húzza meg ismét a(30)belső hatlapos kulccsal (6mm) a(37)reteszelő csavart. Üzemeltetés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Szállítási rögzítő (lásdaAábrát) A (26)szállítási biztosító megkönnyíti az elektromos kézi- szerszám szállítási kezelését a különböző alkalmazási helyek- re való szállításnál. Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet) – Nyomja kissé lefelé a (23) sikúkart a (3) fogantyúnál fog- va, hogy tehermentesítse a (26) szállítási biztosítót. – Húzza egészen ki a (26) szállítási biztosítót. – Vezesse lassan felfelé a (23) siklókart. Az elektromos kéziszerszám biztosítása (szállítási helyzet) – Tolja egészen hátra a (23)siklókart, majd ebben a hely- zetben reteszelje. – Vezesse annyira lefelé a siklókart, hogy a (26) szállítási biztosítót egészen be lehessen nyomni. További tájékoztató: Szállítás A siklókar reteszelése A (23) siklókars csúszó mechanizmusát a (2) rögzítőkar se- gítségével reteszelni lehet. A siklókar ekkor két különböző helyzetben lehet: – A siklókar teljesen hátra van tolva (fejező vágásokhoz) – A siklókar egészen előre van húzva (egy kompakt szállítási helyzethez) A siklókar reteszelésének feloldása (lásd a B1 ábrát) A (23) siklókar rögzítésének feloldása után az egész csúszó mechanizmus üzemkész. – Nyomja le ütközésig a (2) rögzítőkart. – A rögzítőkar rögzítőéke most a siklókar mindkét alsó csuk- lórészét szabaddá teszi. A siklókar reteszelése (lásd a B2 ábrát) A siklókar teljesen hátra van tolva: – Tolja ütközésig hátra a (23) siklókart. – Most a siklókar mindkét felső csuklórésze függőleges helyzetben áll és zárva van. – Húzza felfelé a (2) rögzítőkart, amíg a rögzítőék a siklókar két alsó csuklórésze közé kerül. – A teljesen hátratolt (23) siklókar így reteszelésre kerül. A siklókar egészen előre van húzva: – Húzza ütközésig előre a (23) siklókart. – A csúszó mechanizmus most teljesen ki van húzva. – Húzza felfelé a (2) rögzítőkart, amíg a rögzítőék a siklókar két alsó csuklórésze közé kerül. – A teljesen előre húzott (23) siklókar így reteszelésre ke- rül. A munka előkészítése A fűrészasztal meghosszabbítása (lásd a C ábrát) A hosszú munkadarabok szabad végét alá kell támasztani. A fűrészlap munkadarab-támaszának méretét a (16) hosz- szabbítókengyel segítségével balra és jobbra meg lehet nö- velni. – Hajtsa befelé a (18) rögzítőkart. – Húzza ki a kívánt hosszig a (16) hosszabbítókengyelt (leg- feljebb 204 mm). – A hosszabbítókengyel rögzítéséhez nyomja ismét kifelé a (18) szorítókart. Az ütközősín eltolása (lásdaD–Eábrát) Vízszintes és/vagy függőleges sarkalószögek fűrészelésekor a vágási iránytól függően kifelé el kell húzni, illetve teljesen el kell távolítani a bal vagy a jobb oldali(7) szabályozható ütközősínt. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)244 | Magyar függőleges sar- kalószög vízszintes sarka- lószög 0°–47° (balra) ≤44° (jobbra/balra) – Oldja ki a(46)reteszelő csavart. – Húzza teljesen ki a bal oldali beállítható(7)ütközősínt. 0°–47° (balra) ≥45° (jobbra/balra) – Oldja ki a(46)reteszelő csavart. – Húzza teljesen ki a bal oldali beállítható(7)ütközősínt. – Emelje le felfelé a beállítható ütközősínt. – Távolítsa el a(46)reteszelő csavart. 0°–47° (jobbra) ≤44° (jobbra/balra) – Oldja ki a(46)reteszelő csavart. – Húzza egészen ki a jobb oldali(7) beállítható ütközősínt. – Emelje le felfelé a beállítható ütközősínt. 0°–47° (jobbra) ≥45° (jobbra/balra) A siklókar csillapításának beállítása (lásdaFábrát) A (23)siklókar csúszó mechanizmusa gyárilag előre be van állítva és az elektromos kéziszerszám kiszállításakor a csilla- pítás nulla. A csúszó mechanizmus csillapítását a (47)csillapítón az igénynek megfelelően be lehet állítani: Kemény–Irányított munkavégzési mozgások; Lágy–Gyors vágások. – Lazítsa ki mindkét (48)állítócsavart a (30)belső hatla- pos csavarkulccsal (4mm) egy enyhébb csillapításhoz – vagy – húzza meg szorosabbra mindkét (48)állítócsavart egy keményebb csillapításhoz. A munkadarab rögzítése (lásd a G ábrát) Az optimális munkahelyi biztonsághoz a megmunkálásra ke- rülő munkadarabot mindig be kell fogni. Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni. – Nyomja erőteljesen a munkadarabot a (8) ütközősínhez. – Dugja bele a készülékkel szállított (19) csavaros szorítót az erre előirányozott (49) furatok egyikébe. – A (50) menetes orsó elforgatásával fogja be szorosan a munkadarabot. A vízszintes és a függőleges sarkalószög beállítása A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. u A fűrészelés előtt mindig húzza meg szorosra a (11)rögzítőgombot. A fűrészlap ellenkező esetben be- ékelődhet a megmunkálásra kerülő munkadarabba. A vízszintes sarkalószög beállítása Vízszintes standard-sarkalószög beállítása (lásd a H ábrát) A gyakrabban használt sarkalószögek gyors és precíz be- állítására a fűrészasztalon a (14) szögeknél bevágások van- nak előirányozva: balra jobbra

  • 45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Oldja ki a (11) rögzítőgombot, ha az meg van szorítva. – Húzza ki ehhez a (12) kart, és fordítsa el a (33) fűrészasz- talt a kívánt bevágás eléréséig balra vagy jobbra. – Ismét engedje el a kart. A karnak ekkor érezhetően be kell pattannia a bevágásba. – Húzza meg ismét szorosra a (11) rögzítőgombot. Tetszőleges vízszintes sarkalószög beállítása (lásd a I ábrát) A vízszintes sarkalószöget egy 52°-os tartományban (a bal ol- dalon) és egy 60°-os tartományban (a jobb oldalon) lehet be- állítani. – Oldja ki a (11) rögzítőgombot, ha az meg van szorítva. – Húzza meg a (12) kart és ezzel egyidejűleg nyomja elől le- felé a (10) szögreteszelőt. A (12) kar így reteszelésre kerül és a fűrészasztal szaba- don mozoghat. – Forgassa el a fűrészasztalt (33) a rögzítőgombnál fogva balra vagy jobbra, amíg a (51) szögmérő a kívánt vízszin- tes sarkalószöget jelzi. – Húzza meg ismét szorosra a (11) rögzítőgombot. – A (12) kar reteszelésének feloldásához (ha szabványos sarkalószögeket akar beállítani) húzza ismét fel a kart. A (10) szögreteszelés visszaugrik az eredeti helyzetébe és a (12) kar ismét bepattanhat a (14) hornyok egyikébe. A függőleges sarkalószög beállítása A függőleges sarkalószöget egy 47°-os tartományban (a bal oldalon) és egy 47°-os tartományban (a jobb oldalon) lehet beállítani. A gyakrabban használt sarkalószögek gyors és preciz beállí- tására a 0°, 22,5°, 45° és 47° szögeknél ütközők vannak el- helyezve. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 245 A bal oldali függőleges sarkalószög tartomány beállítása (45° – 0°) – Húzza teljesen ki a bal oldali beállítható (7) ütközősínt. – Lazítsa ki a (13)szorítófogantyút. – Forgassa el balra a (23)siklókart a (3)fogantyúnál fogva, amíg a (28)szögkijelző a kívánt függőleges sarkalószöget mutatja. – Tartsa a (23) siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A jobb oldali függőleges sarkalószög tartomány beállítása (0°–45°) (lásdaJábrát) – Húzza egészen ki a jobb oldali (7)beállítható ütközősínt. – Lazítsa ki a (13)szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a (23)siklókart a (3)fogantyúnál fogva és forgassa el a (32)forgatógombot, amíg a kívánt függőleges sarkaló- szög tartomány kijelzésre kerül. – Forgassa el jobbra a (23)siklókart a (3)fogantyúnál fog- va, amíg a (21)szögkijelző a kívánt függőleges sarkaló- szöget mutatja. – Tartsa a (23)siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A függőleges 0° standard sarkalószög beállítása Ahhoz, hogy a függőleges 0°-os standard sarkaló- szöget ismét könnyen be lehessen állítani, a (32) forgatógomb a bal oldali függőleges sarkalószög tartományban bepattan. – Forgassa át a (23) siklókart a jobb oldal felől a 0°-helyze- ten túl. A teljes függőleges sarkalószög tartomány beállítása (– 47°– + 47°) – Húzza ki teljesen mindkét beállítható (7)ütközősín hosz- szabbítót. – Lazítsa ki a (13)szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a (23)siklókart a (3)fogantyúnál fogva és forgassa el a (32)forgatógombot, amíg a kívánt függőleges sarkaló- szög tartomány kijelzésre kerül. – Forgassa el a (23)siklókart a (3)fogantyúnál fogva balra vagy jobbra, amíg a (28) vagy a (21)szögmérő a kívánt függőleges sarkalószöget jelzi. – Tartsa a (23)siklókart ebben a helyzetben és ismét húzza meg szorosra a (13)szorítófogantyút. A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. A függőleges 22,5° standard sarkalószög beállítása (lásd a K ábrát) Húzza teljesen ki és forgassa el 90-kal a (29) beállítógom- bot. Ezután forgassa el a (23) siklókart a (3) fogantyúnál fogva, amíg a siklókar jól hallhatóan bepattan a helyére. Üzembe helyezés Bekapcsolás (lásdaLábrát) – Az elektromos kéziszerszám bekapcsolásához először tolja középre a (4)bekapcsolás reteszelőt, majd nyomja be és tartsa benyomva a (52)be-/kikapcsolót. Figyelem: A (52) be-/kikapcsolót biztonsági meggondolá- sokból nem lehet tartós üzemhez bekapcsolt állapotban rete- szelni, hanem az üzemeltetés közben végig benyomva kell tartani. Kikapcsolás – A kikapcsoláshoz engedje el a (52) be-/kikapcsolót. Indítási áram korlátozás Az elektronikus felfutási árambehatárolás az elektromos ké- ziszerszám bekapcsolási teljesítményét korlátozza és így le- hetővé teszi annak egy 16Amperes biztosítékról való üze- meltetését. Figyelem: Ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a felfutási árambehatárolás nem működik. Az elektromos kéziszerszá- mot ekkor azonnal be kell küldeni a Vevőszolgálatnak. Cí- mek: Vevőszolgálat és alkalmazási tanácsadás. Munkavégzési tanácsok Általános fűrészelési tájékoztató u A fűrészelés előtt mindig húzza meg szorosra a(11) rögzítőgombot és a (13) rögzítőkart. A fűrészlap ellen- kező esetben beékelődhet a megmunkálásra kerülő mun- kadarabba. u A fűrészelés előtt mindig húzza meg szorosra a(11)rögzítőgombot és a rögzítőkart. A fűrészlap el- lenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba. u Bármely vágás megkezdése előtt először gondoskod- jon arról, hogy a fűrészlap sohase érhessen hozzá az ütközősínhez, a csavaros szorítóhoz vagy a berende- zés egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg felszerelt kisegítő ütközőket, vagy állítsa be megfelelően azokat. Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)246 | Magyar Csak olyan anyagokat fűrészeljen, amelyek a rendeltetéssze- rű használat leírásában engedélyezve vannak. Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt. A hosszú és nehéz munkadarabok szabad végét alá kell tá- masztani. Gondoskodjon arról, hogy a lengő védőburkolat előírásszerű- en működjön és szabadon mozoghasson. A szerszámkar le- felé vezetésekor a lengő védőburkolatnak ki kell nyílnia. A szerszámkar felfelé vezetésekor a lengő védőburkolatnak a fűrészlap felett ismét be kell záródnia és a szerszámkar leg- felső helyzetében el kell reteszelődnie. A kezelő elhelyezkedése (lásd a M ábrát) u Soha ne álljon a fűrészlappal egy vonalban az elektro- mos kéziszerszám előtt, hanem mindig csak a fűrész- laptól oldalra. Ezzel a teste védve van egy lehetséges visszarúgás következményeitől. – Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól. – Ne keresztezze a karjait a szerszámkar előtt. A felszakadásgátló betétlapok kicserélése (lásd a P ábrát) A piros (9) felszakadásgátló betétlapok az elektromos kézi- szerszám hosszabb használata során elkophatnak. Ha egy betétlap megrongálódott, azt azonnal cserélje ki. – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Csavarja ki a (30) belső hatlapos csavarkulccsal (4 mm) a (53) csavarokat és vegye ki a régi felszakadásgátló betét- lapokat. – Tegye be az új jobboldali betétlapot. – Csavarja fel a (53) csavarokkal a felszakadásgátló betét- lapot amennyire lehet jobbfelé, hogy a fűrészlap a lehet- séges húzómozgás teljes hosszában sehol se érinthesse meg a felszakadásgátló betétlapot. – Ismételje meg hasonló módon a fenti lépéseket az új bal oldali betétlapnál is. Megengedett munkadarab méretek Maximális méretű munkadarabok: vízszintes sarka- lószög függőleges sarka- lószög Magasság x Szé- lesség [mm] 0° 0° 80 x 306 45° 0° 80 x 216 0° 45° (balra) 54 x 296 0° 45° (jobbra) 30 x 296 45° 45° (balra) 54 x 208 45° 45° (jobbra) 30 x 208 A minimális méretű munkadarabok (= minden olyan munka- darab, amelyet a berendezéssel szállított (19) csavaros szo- rítóval a fűrészlaptól balra vagy jobbra be lehet fogni): 145 x 306 mm (hosszúság x szélesség) Maximális vágási mélység (0°/0°): 100 mm Fűrészelés Húzómozgás nélkül végrehajtott fűrészelés (a munkadarab végének levágása) (lásdaNábrát) – Tolja egészen hátra a (23)siklókart, majd ebben a hely- zetben reteszelje. Gondoskodjon arról, hogy a (25)mélységi ütköző telje- sen befelé legyen nyomva és hogy a (24)szabályozócsavar a siklókar mozgatásakor anélkül átférjen a nyíláson, hogy megérintené a mélységi ütközőt. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Szükség esetén állítsa be a kívánt sarkalószöget (vízszin- tes és/vagy függőleges). – Kapcsolja be az elektromos kéziszerszámot. – Vezesse lassan lefelé a (23)siklókart a (3)fogantyúnál fogva. – Tolja keresztül egyenletes előtolással a fűrészfejet a mun- kadarabon. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a (23)siklókart. Fűrészelés húzómozgással (lásd a O ábrát) u A bekapcsolás előtt és az egész fűrészelési eljárás alatt fogja szorosan a fogantyút. A fűrészelés közben hajtson végre e siklókarral egy jól megvezetett moz- gást. Egy pillanatnyi figyelmetlenség az igen könnyen mozgó siklókar használata közben komoly sérülésekhez vezethet. – Oldja ki a (23)siklókar reteszelését. A (23)csúszókar kihúzásával és visszatolásával ellenőriz- ze, hogy a komplett csúszó mechanizmus üzemkész-e. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Szükség esetén állítsa be a kívánt sarkalószöget (vízszin- tes és/vagy függőleges). – Húzza el annyira a (23) siklókart a (3) fogantyúnál fogva a (8) ütközősíntől, hogy a fűrészlap a munkadarab elé ke- rüljön. – Kapcsolja be az elektromos kéziszerszámot. – Vezesse lassan lefelé a (23) siklókart a (3) fogantyúnál fogva. – Nyomja el a (23) siklókart a (8) ütközősín felé és egyenle- tes előtolással fűrészelje át a munkadarabot. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a (23) siklókart. A mélységi ütköző beállítása (horony fűrészelése) (lásd a Q ábrát) A mélységi ütköző helyzetét meg kell változtatni, ha egy hor- nyot akar fűrészelni, vagy egy távolsági ütközőt akar használ- ni. – Forgassa el kifelé a (25) mélységi ütközőt. – Állítsa be a (23) siklókart a (3) fogantyúnál fogva a kívánt helyzetbe. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsMagyar | 247 – Forgassa el a (24) szabályozócsavart, amíg a csavar vége meg nem érinti a (25) mélységi ütközőt. – Vezesse lassan felfelé a (23) siklókart. Különleges munkadarabok Görbe vagy körkörös keresztmetszetű munkadarabok fűré- szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A vágási vonalon nem szabad rést hagyni a munkadarab, az üt- közősín és a fűrészasztal között. Szükség esetén speciális tartókat kell készíteni. Profillécek megmunkálása Profilléceket két különböző módon lehet megmunkálni: A munkadarab pozicionálása Padlóléc Mennyezetléc – az ütközősínhez nyomva, – laposan a fű- részasztalra fek- tetve Ezen felül, a vágást a profilléc szélességétől függően húzó mozgással, vagy anélkül lehet végrehajtani. A beállított (vízszintes és/vagy függőleges) sarkalószöget először mindig próbálja ki egy hulladékdarabon. Az alapbeállítások ellenőrzése és beállítása A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. A függőleges 0° standard sarkalószög beállítása – Hozza a szállítási helyzetbe az elektromos kéziszerszá- mot. – Forgassa el a (33) fűrészasztalt a (14) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a R1 ábrát) – Állítson be egy szögidomszer 90°-ra és állítsa fel a (33) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (34) fűrészlappal. Beállítás (lásd a R2 ábrát) – Lazítsa ki a (13) szorítófogantyút. – Lazítsa ki mindkét (54) állítócsavart (legalább 1 fordulat- nyira) egy dugóskulccsal (10mm). – Lazítsa ki a (56) állítócsavart (kb. 3 fordulatnyira) a (30) belső hatlapos kulccsal (4 mm). – Csavarja annyira be vagy annyira ki a (55) állítócsavart a (30) belső hatlapos kulccsal (4 mm), hogy a szögidom- szer szára teljes hosszában egy síkba kerüljön a fűrészlap- pal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ezután húzza meg ismét szorosra először a (56) állítócsavart, majd a (54) állítócsavarokat. Ha a beállítás után a (28) és a (21) szögkijelző nincs egy vo- nalban a (27) skála 0°-jeleivel, lazítsa ki egy csillaghornyos csavarhúzóval a szögkijelzők rögzítőcsavarjait és állítsa be a szögkijelzőket a 0°-jelek szerint. Függőleges 45°-os standard-sarkalószög (balra) beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (33) fűrészasztalt a (14) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. – Húzza teljesen ki a bal oldali beállítható (7) ütközősínt. – Lazítsa ki az (13) rögzítő fogantyút és forgassa el a sikló- kart az (3) fogantyúnál fogva ütközésig balra (45°). Ellenőrzés (lásd a S1 ábrát) – Állítson be egy szögidomszert 45°-ra és állítsa fel a (33) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (34) fűrészlappal. Beállítás (lásd a S2 ábrát) – Csavarja annyira be vagy annyira ki a (57) állítócsavart egy kilincsműves kulccsal (8 mm), hogy a szögidomszer szára teljes hossza mentén egy síkba kerüljön a fűrészlap- pal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ha a beállítás után a (28) és a (21) szögmérő nincs egy vo- nalban a (27) skála 45°-jeleivel, akkor először ellenőrizze még egyszer a sarkalószög és a szögkijelző 0°-beállítását. Ez- után ismételje meg a függőleges 45°-os sarkalószög beállítá- sát. Függőleges 45°-os standard-sarkalószög (jobbra) beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (33) fűrészasztalt a (14) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. – Húzza egészen ki a jobb oldali (7) beállítható ütközősínt. – Lazítsa ki a (13) szorítófogantyút. – Billentse a 0°-helyzetből kissé balra a siklókart a (3) fogantyúnál fogva és forgassa el a (32) forga- tógombot, amíg a kívánt függőleges sarkalószög tartomány kijelzésre kerül. – Forgassa el a siklókart a (3) fogantyúnál fogva ütközésig jobbra (45°). Ellenőrzés (lásd a T1 ábrát) – Állítson be egy szögidomszert 135°-ra és állítsa fel a (33) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (34) fűrészlappal. Beállítás (lásd a T2 ábrát) – Csavarja annyira be vagy annyira ki a (58) állítócsavart egy kilincsműves kulccsal (8 mm), hogy a szögidomszer Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)248 | Magyar szára teljes hossza mentén egy síkba kerüljön a fűrészlap- pal. – Húzza meg ismét szorosra a (13) szorítófogantyút. Ha a beállítás után a (28) és a (21) szögmérő nincs egy vo- nalban a (27) skála 45°-jeleivel, akkor először ellenőrizze még egyszer a sarkalószög és a szögkijelző 0°-beállítását. Ez- után ismételje meg a függőleges 45°-os sarkalószög beállítá- sát. A vízszintes sarkalószög skála beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (33) fűrészasztalt a (14) 0°-os bevágáshoz. A (12) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a U1 ábrát) – Állítson be egy szögidomszert 90-ra és tegye fel a (8) üt- közősín és a (34) fűrészlap közé a (33) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (34) fűrészlappal. Beállítás (lásdaU2ábrát) – Lazítsa ki mind a négy (59)állítócsavart a (30)belső hat- lapos kulccsal (4mm) és forgassa el a (33)fűrészasztalt a (31)skálával együtt, hogy a szögidomszer szára egész hossza mentén egy síkba kerüljön a fűrészlappal. – Húzza meg ismét szorosra a csavarokat. Ha a (51)szögkijelző a beállítás után nincs egy vonalban a (31)skála 0°-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható csillaghornyos csavarhúzóval a (60)csavart és állítsa be a 0°-jelölésnek megfelelően a szög- mérőt. A (13) szorítófogantyú szorító erejének beállítása (lásd a V ábrát) A (13) szorító fogantyú szorítóerejét utána lehet állítani. Ellenőrzés – A szorító fogantyú szorítóerejét úgy kell beállítani, hogy az a siklókart bármely függőleges sarkalószög mellett bizton- ságosan rögzítse. Beállítás – Lazítsa ki a (13) szorítófogantyút. – Forgassa az (61) állítócsavart egy dugóskulccsal (17mm) az óramutató járásával ellenkező irányba, ha csökkenteni akarja a szorítóerőt, illetve az óramutató járásával meg- egyező irányba, ha a szorítóerőt meg akarja növelni. – Állítson be egy függőleges sarkalószöget, majd húzza meg ismét szorosra a (13) szorító fogantyút és ellenőrizze, hogy sikerült-e elérni a kívánt szorítóerőt. Szállítás (lásdaWábrát) Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö- vetkező lépéseket: – Tolja teljesen hátra a(23)siklókart és ebben a helyzetben biztosítsa (lásd a „Siklókar biztosítása”, a 23. oldalon). – Gondoskodjon arról, hogy a(25)mélységi ütköző telje- sen befelé legyen nyomva és hogy a(24)szabályozócsavar a siklókar mozgatásakor anélkül keresztülmenjen a nyíláson, hogy megérintené a mélységi ütközőt. – Vezesse annyira lefelé a siklókart, hogy a(26)szállítási biztosítót egészen be lehessen nyomni. – Tolja be teljesen az (16) fűrészasztal hosszabbítókat. – Állítsa be a függőleges sarkalószöget 0°-ra és húzza meg szorosra a(13)szorító fogantyút. – Forgassa balra ütközésig a(33)fűrészasztalt és húzza meg szorosra a(11)rögzítőgombot. – Kötözze össze a(62)tépőzáras szalaggal a hálózati tápve- zetéket. – Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos ké- ziszerszámra. – A nem használt fűrészlapokat a szállításhoz, ha lehetsé- ges, egy zárt ládában tárolja. – Az elektromos kéziszerszámot csak a fűrészasztal oldalán található (17)fogóvájatokba nyúlva vigye. u Az elektromos kéziszerszám szállításához csak a szál- lítási berendezéseket és sohase a védőberendezése- ket, a (23) siklókart, vagy a (3) fogantyút használja. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. A fűrészlap lengő védőburkolatának szabadon kell mozognia és automatikusan kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani. Minden egyes munkamenet után távolítsa el sűrített levegő- vel való kifúvással, vagy egy ecsettel a port és a forgácsot. – Tisztítsa meg rendszeresen a(20)csúszógörgőt és a(23)siklókart. Tartozékok Rendelési szám Csavaros szorító 1609B06203 Felszakadásgátló betétlapok 1609B04263 1609B04264 Porzsák 1609B02595 Elszívó-adapter 2607001977 A következő típusokra érvényes: 3 601 M27 04./ p. 0
  • L./ p. 8
  • ./ p. 0
  • B./ p. 0
  • K. Fűrészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez Fűrészlap 254 x 25,4 mm, 40 fog 2608676047 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsРусский | 249 Rendelési szám Fűrészlapok keményfához, kompozit anyagokhoz, mű- anyagokhoz és nemvasfémekhez Fűrészlap 254 x 25,4 mm, 40 fog 2608640969 Fűrészlap 254 x 25,4 mm, 40 fog 2608640970 Fűrészlap 254 x 25,4 mm, 40 fog 2 608640971 A következő típusokra érvényes: 3 601 M27 00./ p. 3
  • ./ p. 7
  • ./ . Fűrészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez Fűrészlap 254x 30 mm, 40 fog 2608642530 Fűrészlapok keményfához, kompozit anyagokhoz, mű- anyagokhoz és nemvasfémekhez Fűrészlap 254 x 30 mm, 80 fog 2608642528 Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére. p. 6

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Lapfűrész Cikkszám
