BRUKSANVISNING GCM 10 GDJ Professional BOSCH

Ved vertikale gjæringsvinkler må du flytte den venstre eller høyre anleggsskinneforlengeren eller fjerne den helt. Spennhåndtak åpent: Vertikale gjæringsvinkler kan stilles inn. Spennhåndtak lukket: Den innstilte vertikale gjæringsvinkelen til glidearmen holdes. Viser de enkelte skrittene til innstilling av den vertikale gjæringsvinkelen.

1. Løsne spennhåndtaket

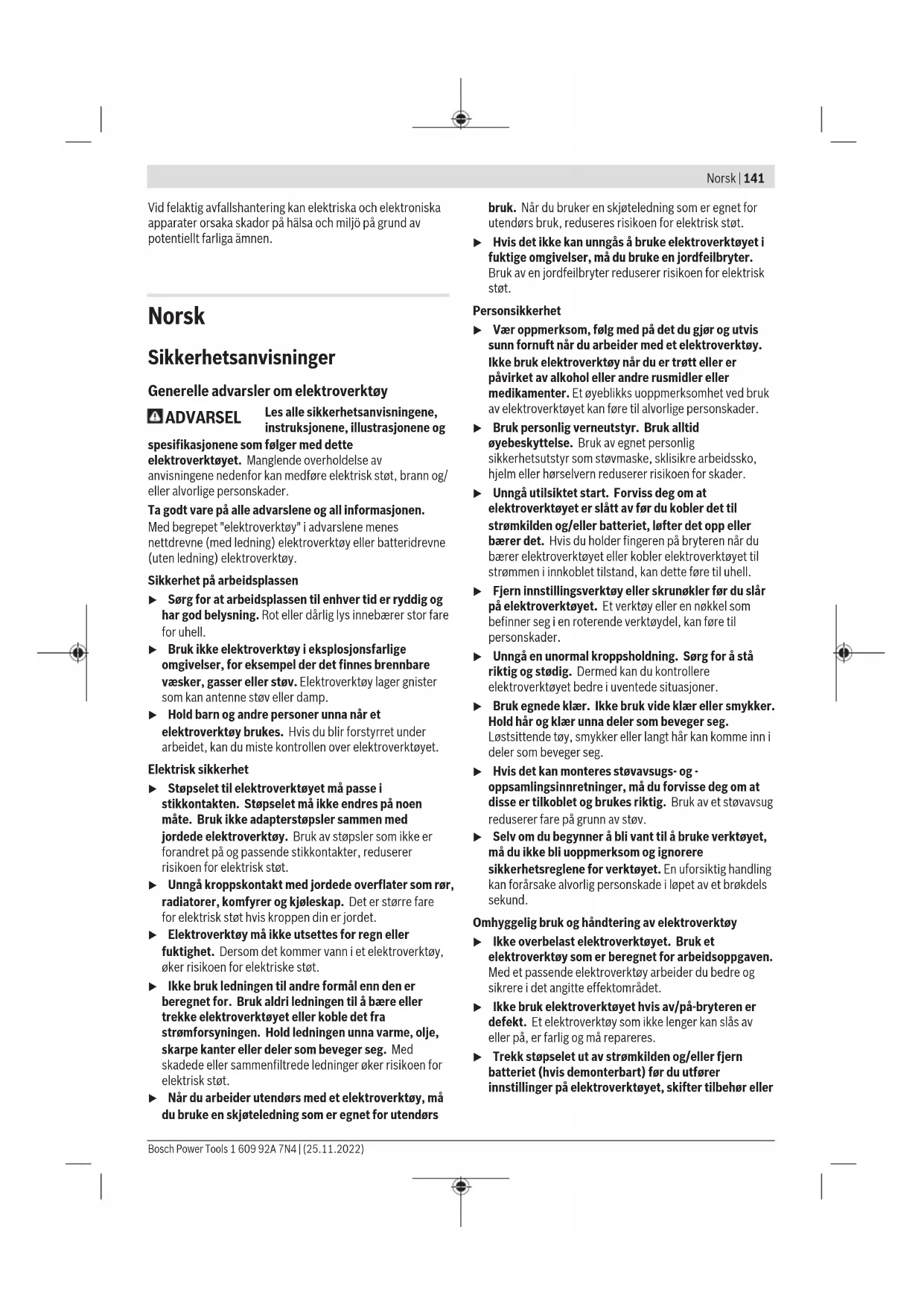

gjæringsvinkelområde med skruknappen Stille inn vertikale gjæringsvinkelområder med skruknappen: Sagbladets helning mot venstre (45°...0°) Sagbladets helning mot høyre (0°...45°) Glidearmens samlede svingområde (– 47°...+47°) Ved innstilling av horisontal gjæringsvinkel må sagbordet være fritt bevegelig eller vinkelfrihjulet sperres: – Trekk i spaken ❶, og trykk samtidig ned vinkelfrihjulet foran ➋. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er som fastmontert modell beregnet til saging av langsgående og tverrgående rette snitt i tre. Horisontale gjæringsvinkler fra –52° til +60° og vertikale gjæringsvinkler fra 47° (venstre) til 47° (høyre) er mulig. Elektroverktøyet har en effekt som gjør det egnet for saging av hardt og mykt tre, spon- og fiberplater. Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Støvpose (2) Glidemekanismens klemspak (3) Håndtak (4) Innkoblingssperre for av/på-bryter (5) Vernedeksel (6) Pendelvernedeksel (7) Justerbar anleggsskinne (8) Anleggsskinne (9) Innleggsplate (10) Vinkelfrihjul (11) Låseknapp for valgfri gjæringsvinkel (horisontal) (12) Spak for forhåndsinnstilling av gjæringsvinkel (horisontal) (13) Spennhåndtak for valgfri gjæringsvinkel (vertikal) (14) Hakk for standard gjæringsvinkel (horisontal) (15) Boringer for montering (16) Forlengelsesbøyle (17) Formstøpte håndtak (18) Forlengelsesbøylens klemspak (19) Skrutvinge (20) Gliderull (21) Vinkelindikator for høyre gjæringsvinkelområde (0° til 47°) (vertikalt) (22) Sponavviser (23) Glidearm (24) Justerskrue for dybdeanlegg (25) Dybdeanlegg (26) Transportsikring (27) Skala for gjæringsvinkel (vertikal) (28) Vinkelindikator for venstre gjæringsvinkelområde (47° til 0°) (vertikalt) (29) Innstillingsknapp for 22,5°-gjæringsvinkel (vertikal) (30) Unbrakonøkkel (6mm/4mm) (31) Skala for gjæringsvinkel (horisontal) (32) Skruknapp for innstilling av gjæringsvinkelområde (vertikalt) (33) Sagbord (34) Sagblad (35) Støvsugeradapter (36) Sponutkast 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsNorsk | 145 (37) Låseskrue for stangen til pendelvernedekselet (38) Stang på vernedekselet (39) Fremre festeskrue (deksel/pendelvernedeksel) (40) Bakre festeskrue (deksel/pendelvernedeksel) (41) Dekkplate (42) Spindellås (43) Unbrakoskrue for sagbladfeste (44) Spennflens (45) Innvendig spennflens (46) Låseskrue for justerbar anleggsskinne (47) Demper (48) Stillskruer til demping (49) Hull for skrutvinge (50) Gjengestang (51) Vinkelindikator for gjæringsvinkel (horisontal) (52) Av/på-bryter (53) Skruer for innleggsplate (54)/ (55)/ (56) Stilleskruer for grunninnstilling 0° (vertikal gjæringsvinkel) (57) Stilleskrue for grunninnstilling 45° (vertikal gjæringsvinkel venstre) (58) Stilleskrue for grunninnstilling 45° (vertikal gjæringsvinkel høyre) (59) Stilleskruer for skala for gjæringsvinkel (horisontal) (60) Skrue for vinkelindikator (horisontal) (61) Stilleskrue for spennhåndtakets klemkraft for valgfrie gjæringsvinkler (vertikale) (62) Borrelås Tekniske data Kapp- og gjæringssag GCM 10 GDJ GCM 10 GDJ Artikkelnummer 3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. Opptatt effekt W 2000 2000 Tomgangsturtall o/min 5000 5000 Startstrømbegrensing ● ● Vekt i samsvar med EPTA-Procedure 01:2014 kg 31,6 31,6 Kapslingsgrad / II / II Egnede sagbladmål Sagbladdiameter mm 254 254 Stambladtykkelse mm 1,7−2,6 1,7−2,6 Maks. sagebredde mm 3,2 3,2 Boringsdiameter mm 25,4 30 Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Tillatte emnemål (maksimums-/minimumsmål): (se „Godkjente emnemål“, Side150) Informasjon om støy Støyemisjon målt i henhold til EN 62841-3-9. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå93dB(A); lydeffektnivå106dB(A). Usikkerhet K=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)146 | Norsk elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se illustrasjonen av innholdet i begynnelsen av bruksanvisningen. Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: – Kapp- og gjæringssag med montert sagblad (34) – Låseknapp (11) – Spennhåndtak (13) med festesett – Forlengelsesbøyle (16) og klemspak (18) med festesett – Støvpose (1) – Unbrakonøkkel (30) – Skrutvinge (19) Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Nødvendig verktøy i tillegg til det som inngår i leveransen: – Stjerneskrutrekker – Skrallenøkkel (størrelse: 8 mm) – Ring-, fast- eller pipenøkkel (størrelser: 10 mm og 17 mm) Montering av enkeltdeler – Ta alle medleverte deler forsiktig ut av emballasjen. – Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet. Montere låseknappen (se bilde a) – Skru låseknappen (11) i hullet for denne over spaken (12). u Stram alltid låseknappen(11) før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket. Montere spennhåndtak for valgfri gjæringsvinkel (vertikal) (se bilde a) Bruk festesettet som følger med (pipenøkkel, mutter, 2 underlagsskiver) ved montering av spennhåndtaket (13). – Sett delene på gjengebolten på elektroverktøyet i vist rekkefølge (stor underlagsskive, spennhåndtak, liten underlagsskive, mutter). – For bedre kraftoverføring ved stramming av mutteren stikker du unbrakonøkkelen (30) som følger med, gjennom hullet til pipenøkkelen. – Stram mutteren godt. Montere forlengelsesbøylene (se bilde b) Når du skal montere forlengelsesbøylene (16), bruker du festesettet som følger med (2 klemspaker (18), 2 fjærbolter, 2 riflede skruer). – Skyv forlengelsesbøylen (16) inn i de passende hullene på sagbordet (33) til den stopper. – Skru den riflede skruen for hånd inn i de passende hullene. – Sett klemspaken (18) på hodet til den riflede skruen. – Fest klemspaken (18) i stillingen med fjærbolten. – Øk klemspakens (18) klemkraft ved å stramme fjærbolten med unbrakonøkkelen (30) som følger med. Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montere på en arbeidsflate (sebildec1) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (15). eller – Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger. Montering på et Bosch arbeidsbord (sebildec2) (GTA 2500 W, GTA 3700, GTA 3800) GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsNorsk | 147 – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Eget avsug (se bilde d) For å samle opp spon på en enkel måte bruker du støvposen (1) som følger med. – Sett støvposen (1) på støvsugeradapteren (35), og drei den slik at tappen til støvsugeradapteren festes i utsparingen på støvposen. Støvposen må aldri berøre de bevegelige delene av verktøyet under saging. Tøm støvposen i tide. u Kontroller og rengjør støvposen etter hver bruk. u For å unngå brannfare må du fjerne støvposen ved saging av aluminium. Eksternt avsug For støvavsug kan du også koble en støvsugerslange (Ø mm) til støvsugeradapteren (35). – Koble støvsugerslangen til støvsugeradapteren (35). Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Rengjøring av støvsugeradapteren Rengjør støvsugeradapteren (35) jevnlig for å sikre optimal sugeeffekt. – Trekk støvsugeradapteren (35) fra sponutkastet (36) mens du dreier på den. – Fjern bruddstykker fra arbeidsstykket og spon. – Trykk støvsugeradapteren igjen dreiende på sponutkastet til det smekker i lås over holderingen på sponutkastet. Skifte sagblad (se bilde e1−e4) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Berøring av sagbladet medfører fare for skader. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN847‑1 og tilsvarende markert. Bruk kun sagblad som anbefales av elektroverktøy- produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen. Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Løsne låseskruen (37) med unbrakonøkkelen (6mm) (30) helt til stangen (38) kan henge fritt ned. – Løsne festeskruen (39) (ca. 2 omdreininger) med unbrakonøkkelen (4 mm) (30). Ikke skru skruen helt ut. – Løsne festeskruen (40) (ca. 6 omdreininger) med unbrakonøkkelen (4 mm) (30). Ikke skru skruen helt ut. – Trekk dekselet (41) forover og ned fra festeskruen (40). – Sving pendelvernedekselet (6) bakover, og hold det i denne stillingen. – Heng stangen (38) med et hull over festeskruen (40). Slik holdes vernedekselet i åpen stilling. – Drei unbrakoskruen (43) med unbrakonøkkelen (6 mm) (30), og trykk samtidig på spindellåsen (42) til den låses. – Hold spindellåsen (42) inntrykt, og skru ut unbrakoskruen (43) med urviseren (venstregjenger!). – Ta av spennflensen (44). – Ta ut sagbladet (34). Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sett det nye sagbladet på den indre spennflensen (45). – Sett på spennflensen (44) og unbrakoskruen (43). Trykk på spindellåsen (42) til den låses, og stram unbrakoskruen mot urviseren. – Løsne stangen (38) fra festeskruen (40), og før pendelvernedekselet (6) ned igjen. – Skyv beskyttelsesplaten (41) under festeskruen (40) igjen. – Stram festeskruene (40) og (39) igjen. – Skyv stangen (38) til den opprinnelige posisjonen, og stram låseskruen (37) med unbrakoskruen (6 mm) (30) igjen. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transportsikring (sebildeA) Transportsikringen (26) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder. Avsikring av elektroverktøyet (arbeidsstilling) – Trykk glidearmen (23) på håndtaket (3) litt ned for å avlaste transportsikringen (26). – Trekk transportsikringen (26) helt ut. – Før glidearmen (23) langsomt oppover. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)148 | Norsk Sikring av elektroverktøyet (transportstilling) – Skyv glidearmen (23) helt bakover, og sikre den i denne stillingen. – Før glidearmen ned til transportsikringen (26) kan trykkes helt inn. Mer informasjon: Transport Låsing av glidearmen Glidearmens glidemekanisme (23) kan låses ved hjelp av klemspaken (2). To posisjoner er da mulig for glidearmen: – Glidearmen skjøvet helt bakover (for kapping) – Glidearmen trukket helt forover (for kompakt transportstilling) Oppheve sikringen av glidearmen (se bilde B1) Etter at sikringen av glidearmen (23) er opphevet, er hele glidemekanismen klar for bruk. – Trykk klemspaken (2) ned til den stopper. – Klemkilen til klemspaken frigir de to nedre leddelene på glidearmen. Sikre glidearmen (se bilde B2) Glidearmen skjøvet helt bakover: – Skyv glidearmen (23) bakover til den stopper. – De to øvre leddelene på glidearmen står nå rett opp og er lukket. – Trekk klemspaken (2) opp til klemkilen er plassert mellom de to nedre leddelene til glidearmen. – Glidearmen (23) som er skjøvet helt bakover, er dermed låst. Glidearmen trukket helt forover: – Trekk glidearmen (23) forover til den stopper. – Glidemekanismen er nå kjørt helt ut. – Trekk klemspaken (2) opp til klemkilen er plassert mellom de to nedre leddelene til glidearmen. – Glidearmen (23) som er trukket helt forover, er dermed låst. Arbeidsforberedelse Forlenge sagbordet (se bilde C) Lange arbeidsstykker må støttes på den frie enden. Sagbordets emneunderlag kan forlenges på venstre og høyre side ved hjelp av forlengelsesbøylene (16). – Vipp klemspaken (18) innover. – Trekk forlengelsesbøylene (16) utover til ønsket lengde (maksimalt 204 mm). – For å feste forlengelsesbøylene trykker du klemspaken (18) utover igjen. Flytte anleggsskinnen (sebilderD–E) Ved saging av horisontale og/eller vertikale gjæringsvinkler må du alt etter sageretningen trekke den venstre eller høyre justerbare anleggsskinnen (7) utover eller fjerne den helt. Vertikal gjæringsvinkel Horisontal gjæringsvinkel 0°–47° (venstre) ≤44° (høyre/venstre) – Løsne låseskruen (46). – Trekk den venstre justerbare anleggsskinnen (7) helt ut. 0°–47° (venstre) ≥45° (høyre/venstre) – Løsne låseskruen (46). – Trekk den venstre justerbare anleggsskinnen (7) helt ut. – Løft den justerbare anleggsskinnen opp og bort. – Fjern låseskruen (46). 0°–47° (høyre) ≤44° (høyre/venstre) – Løsne låseskruen (46). – Trekk den høyre justerbare anleggsskinnen (7) helt ut. – Løft den justerbare anleggsskinnen opp og bort. 0°–47° (høyre) ≥45° (høyre/venstre) Stille inn dempingen på glidearmen (sebildeF) Glidemekanismen til glidearmen (23) er forhåndsinnstilt i fabrikken og ikke dempet ved levering av elektroverktøyet. Du kan innstille dempingen til glidemekanismen individuelt på demperen (47): hard – kontrollerte arbeidsbevegelser; myk – raske sagsnitt. – Løsne de to stilleskruene (48) med unbrakonøkkelen (4 mm) (30) for mykere demping – eller – Stram de to stilleskruene (48) mer for hardere demping. Feste emnet (se bilde G) For å oppnå en optimal arbeidssikkerhet må emnet alltid spennes fast. Ikke bearbeid arbeidsstykker som er for små til å kunne spennes fast. – Trykk emnet godt fast mot anleggsskinnen (8). – Sett skrutvingen (19) som følger med, i et av borehullene (49) som er beregnet for dette formålet. – Spenn fast emnet ved å dreie gjengestangen (50). 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsNorsk | 149 Stille inn horisontale og vertikale gjæringsvinkler For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. u Stram alltid låseknappen (11) helt før saging. Sagbladet kan ellers kile seg fast i emnet. Innstilling av horisontal gjæringsvinkel Stille inn horisontal standardgjæringsvinkel (se bilde H) Det er hakk(14) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte: venstre høyre

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Løsne låseknotten (11) hvis den er strammet. – Trekk i spaken (12), og drei sagbordet (33) mot venstre eller høyre til ønsket hakk. – Slipp deretter armen. Armen må da følbart gå i lås i kjervet. – Stram låseknotten (11) igjen. Stille inn ønskede horisontale gjæringsvinkler (se bilde I) Den horisontale gjæringsvinkelen kan stilles inn i et område fra 52° (venstre) til 60° (høyre). – Løsne låseknappen (11) hvis den er strammet. – Trekk i spaken (12), og trykk samtidig ned vinkelfrihjulet (10) foran. Spaken (12) låses, og sagbordet er fritt bevegelig. – Drei sagbordet (33) mot venstre eller høyre med låseknappen til vinkelindikatoren (51) viser ønsket horisontal gjæringsvinkel. – Stram låseknappen (11) igjen. – For å låse opp spaken (12) igjen (for innstilling av horisontale standard gjæringsvinkler) trekker du spaken opp. Vinkelfrihjulet (10) går tilbake til opprinnelig posisjon, og spaken (12) kan igjen låses i hakkene (14). Innstilling av vertikal gjæringsvinkel Den vertikale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre) til 47° (høyre). For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet anlegg for vinklene 0°, 22,5°, 45° og 47°. Stille inn venstre vertikale gjæringsvinkelområde (45° til 0°) – Trekk den venstre justerbare anleggsskinnen (7) helt ut. – Løsne spennhåndtaket (13). – Sving glidearmen (23) mot venstre med håndtaket (3) til vinkelindikatoren (28) viser den ønskede vertikale gjæringsvinkelen. – Hold glidearmen (23) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn høyre vertikale gjæringsvinkelområde (0° til 45°) (sebildeJ) – Trekk den høyre justerbare anleggsskinnen (7) helt ut. – Løsne spennhåndtaket (13). – Vipp glidearmen (23) ut av 0°-stillingen og litt mot venstre med håndtaket (3), og drei på skruknappen (32) til ønsket vertikalt gjæringsvinkelområde vises. – Sving glidearmen (23) mot høyre med håndtaket (3) til vinkelindikatoren (21) viser den ønskede gjæringsvinkelen. – Hold glidearmen (23) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn vertikal standard gjæringsvinkel 0° For at det skal være enkelt å stille inn den vertikale standardgjæringsvinkelen 0° igjen, stopper skruknappen (32) i det venstre vertikale gjæringsvinkelområdet. – Sving glidearmen (23) fra høyre over 0°-posisjonen. Stille inn hele det samlede vertikale gjæringsvinkelområdet (–47° til +47°) – Trekk begge de justerbare anleggsskinnene (7) helt ut. – Løsne spennhåndtaket (13). – Vipp glidearmen (23) ut av 0°-stillingen og litt mot venstre med håndtaket (3), og drei på skruknappen (32) til ønsket vertikalt gjæringsvinkelområde vises. – Sving glidearmen (23) mot venstre eller høyre med håndtaket (3) til vinkelindikatoren (28) eller (21) viser den ønskede vertikale gjæringsvinkelen. – Hold glidearmen (23) i denne stillingen, og stram spennhåndtaket (13) igjen. Klemkraften til spenngrepet må kunne holde glidearmens stilling sikkert i enhver vertikal gjæringsvinkel. Stille inn vertikal standardgjæringsvinkel 22,5° (se bilde

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Kapp- og gjæringssag Produktnummer
