NÁVOD K OBSLUZE GCM 10 GDJ Professional BOSCH

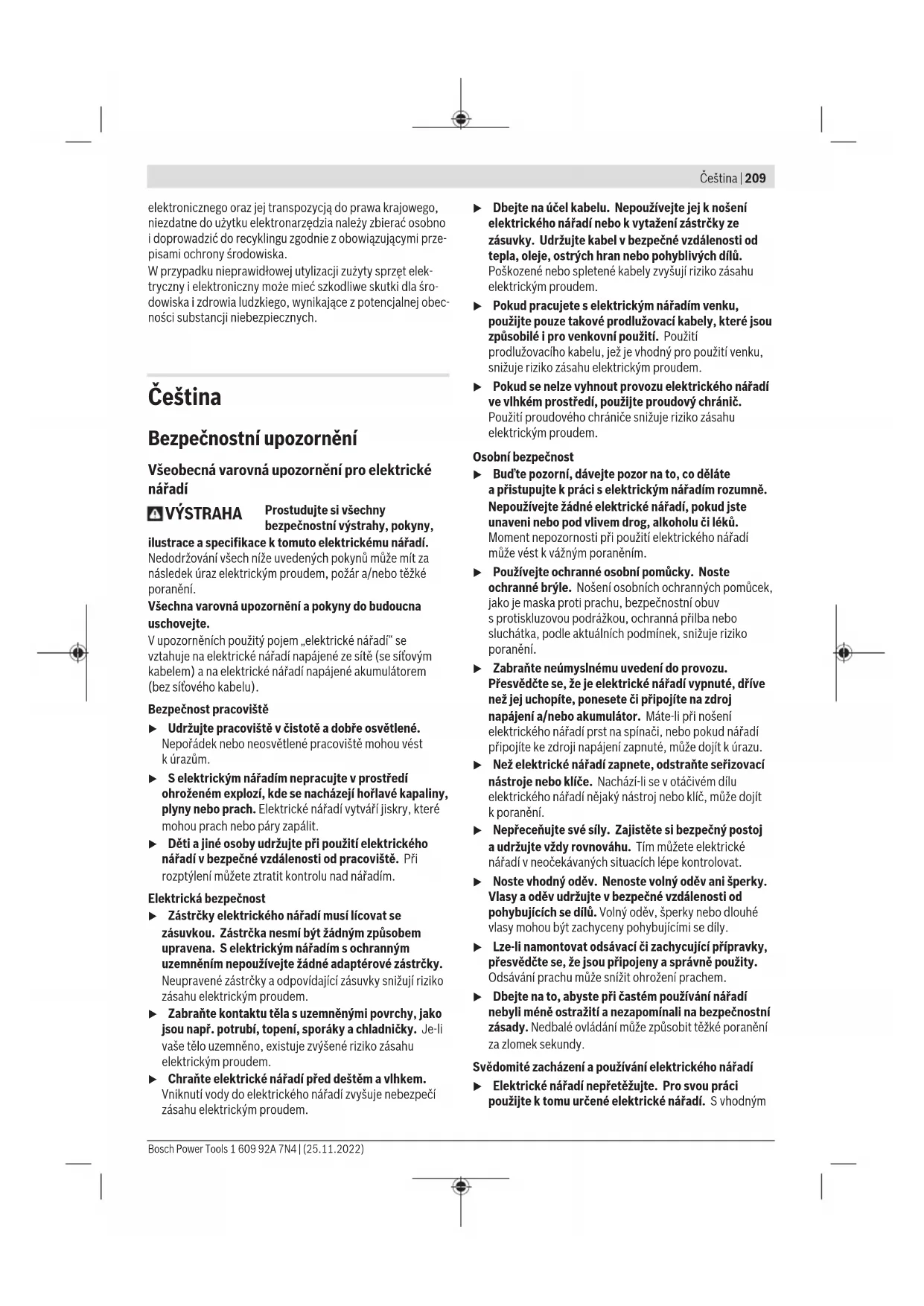

Uvertikálních pokosových úhlů se musí levé, resp. pravé prodloužení dorazové lišty posunout nebo úplně odstranit. Zajišťovací páčka otevřená: Lze nastavit vertikální pokosové úhly. Zajišťovací páčka zavřená: Nastavený vertikální pokosový úhel kluzného ramena bude zajištěný. Ukazuje jednotlivé kroky pro nastavení vertikálního pokosového úhlu.

1. Povolte zajišťovací páčku

2. Otočte kluzné rameno mírně doleva

3. Pomocí otočného knoflíku nastavte

požadovaný rozsah vertikálního pokosového úhlu Nastavení rozsahu vertikálního pokosového úhlu pomocí otočného knoflíku: Náklon pilového kotouče doleva (45° až 0°) Náklon pilového kotouče doprava (0° až 45°) Celkový rozsah natočení kluzného ramena (–47° až +47°) Pro nastavení libovolného horizontálního pokosového úhlu musí být stůl pily volně pohyblivý, resp. volnoběžka úhlu musí být zablokovaná: – Zatáhněte páčku ❶ asoučasně stiskněte volnoběžku úhlu vpředu směrem dolů ➋. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektrické nářadí je určené jako stacionární stroj kprovádění přímých podélných apříčných řezů do dřeva. Přitom jsou možné horizontální pokosové úhly od −52° do +60° avertikální pokosové úhly od 47° (levá strana) do 47° (pravá strana). Výkon elektrického nářadí je dimenzovaný na řezání tvrdého aměkkého dřeva adále dřevotřískových adřevovláknitých desek. Při použití příslušných pilových kotoučů je možné řezání hliníkových profilů aplastu. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Vak na prach (2) Zajišťovací páčka kluzného mechanismu (3) Rukojeť (4) Blokování zapnutí vypínače (5) Ochranný kryt (6) Kyvný ochranný kryt (7) Nastavitelná dorazová lišta (8) Dorazová lišta (9) Vkládací deska (10) Volnoběžka úhlu (11) Zajišťovací knoflík pro libovolné pokosové úhly (horizontální) (12) Páčka pro přednastavení pokosového úhlu (horizontální) (13) Zajišťovací páčka pro libovolné pokosové úhly (vertikální) (14) Zářezy pro standardní pokosové úhly (horizontální) (15) Montážní otvory (16) Prodlužovací oblouk (17) Prohlubně pro uchopení (18) Zajišťovací páčka prodlužovacího oblouku (19) Šroubová svěrka (20) Vodicí váleček (21) Ukazatel úhlu pro pravý rozsah pokosového úhlu (0° až 47°) (vertikální) (22) Usměrňovač třísek (23) Kluzné rameno (24) Seřizovací šroub hloubkového dorazu (25) Hloubkový doraz (26) Přepravní pojistka (27) Stupnice pro pokosový úhel (vertikální) (28) Ukazatel úhlu pro levý rozsah pokosového úhlu (47° až 0°) (vertikální) 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsČeština | 213 (29) Nastavovací knoflík pro pokosový úhel 22,5° (vertikální) (30) Klíč na vnitřní šestihran (6mm/4mm) (31) Stupnice pokosového úhlu (horizontálního) (32) Otočný knoflík pro nastavení rozsahu pokosového úhlu (vertikálního) (33) Stůl pily (34) Pilový kotouč (35) Odsávací adaptér (36) Vyfukování třísek (37) Aretační šroub kyvného ochranného krytu (38) Tyč kyvného ochranného krytu (39) Přední upevňovací šroub (krycí deska/kyvný ochranný kryt) (40) Zadní upevňovací šroub (krycí deska/kyvný ochranný kryt) (41) Krycí deska (42) Aretace vřetena (43) Šroub svnitřním šestihranem pro upevnění pilového kotouče (44) Upínací příruba (45) Vnitřní upínací příruba (46) Aretační šroub nastavitelné dorazové lišty (47) Tlumič (48) Seřizovací šrouby tlumení (49) Otvory pro šroubovou svěrku (50) Závitová tyč (51) Ukazatel pokosového úhlu (horizontálního) (52) Vypínač (53) Šrouby vkládací desky (54) / (55) / (56) Seřizovací šrouby pro základní nastavení 0° (vertikální pokosový úhel) (57) Seřizovací šroub pro základní nastavení 45° (levý vertikální pokosový úhel) (58) Seřizovací šroub pro základní nastavení 45° (pravý vertikální pokosový úhel) (59) Seřizovací šrouby stupnice pro pokosové úhly (horizontální) (60) Šroub ukazatele úhlu (horizontálního) (61) Seřizovací šroub pro svěrnou sílu zajišťovací páčky pro libovolné pokosové úhly (vertikální) (62) Stahovací páska Technické údaje Pokosová pila se zákluzem GCM 10 GDJ GCM 10 GDJ Číslo zboží 3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. Jmenovitý příkon W 2000 2000 Otáčky naprázdno min

Omezení rozběhového proudu ● ● Hmotnost podle EPTA-Procedure 01:2014 kg 31,6 31,6 Třída ochrany / II / II Rozměry vhodných pilových kotoučů Průměr pilového kotouče mm 254 254 Tloušťka těla kotouče mm 1,7−2,6 1,7−2,6 Max. šířka řezu mm 3,2 3,2 Průměr otvoru mm 25,4 30 Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Přípustné rozměry obrobku (maximální/minimální):(viz „Přípustné rozměry obrobku“, Stránka218) Informace ohluku Hodnoty hlučnosti zjištěné podle EN 62841-3-9. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 93dB(A); hladina akustického výkonu 106dB(A). Nejistota K=3dB. Noste chrániče sluchu! Hodnota hluku, uvedená vtěchto pokynech, byla změřena pomocí normované měřicí metody alze ji použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení hlukem. Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)214 | Čeština údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení hlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit. Montáž u Zabraňte neúmyslnému nastartování elektronářadí. Během montáže apři všech pracích na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu. Obsah dodávky Podívejte se na zobrazení obsahu dodávky na začátku návodu kobsluze. Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly: – Pokosová pila se zákluzem snamontovaným pilovým kotoučem (34) – Zajišťovací knoflík (11) – Zajišťovací páčka (13) supevňovací soupravou – Prodlužovací oblouk (16) aupínací páčka (18) supevňovací soupravou – Vak na prach (1) – Klíč na vnitřní šestihran (30) – Šroubová svěrka (19) Upozornění: Zkontrolujte elektronářadí pro případná poškození. Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou aurčenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují anesvírají se, či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány amusí splňovat všechny podmínky, aby byl zaručen bezvadný provoz. Poškozené ochranné přípravky adíly musíte nechat opravit nebo vyměnit voprávněném servisu. Nářadí, které je zapotřebí nad rámec dodávky: – Křížový šroubovák – Ráčnový klíč (velikost: 8mm) – Očkový, stranový nebo nástrčný klíč (velikosti: 10mm a17mm) Montáž jednotlivých dílů – Vyjměte všechny dodané díly opatrně zjejich obalu. – Odstraňte veškerý balicí materiál zelektronářadí azdodaného příslušenství. Montáž zajišťovacího knoflíku (viz obrázek a) – Našroubujte zajišťovací knoflík (11) do příslušného otvoru nad páčkou (12). u Zajišťovací knoflík (11) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč vobrobku zpříčit. Montáž zajišťovací páčky pro libovolné pokosové úhly (vertikální) (viz obrázek a) Pro montáž zajišťovací páčky (13) použijte dodanou upevňovací soupravu (nástrčný klíč, matici, 2podložky). – Nasaďte jednotlivé díly ve vyobrazeném pořadí (velká podložka, zajišťovací páčka, malá podložka, matice) na závitový svorník elektronářadí. – Pro lepší přenos síly při utahování matice prostrčte dodaný klíč na vnitřní šestihran (30) otvorem vnástrčném klíči. – Utáhněte matici. Montáž prodlužovacího oblouku (viz obrázek b) Pro montáž prodlužovacího oblouku (16) použijte dodanou upevňovací soupravu (2upínací páčky (18), 2pružinové šrouby, 2rýhované šrouby). – Zasuňte prodlužovací oblouk (16) až nadoraz do příslušných otvorů ve stole pily (33). – Ručně úplně zašroubujte rýhované šrouby do příslušných otvorů. – Nasaďte na hlavu rýhovaného šroubu upínací páčku (18). – Upevněte upínací páčku (18) pružinovým šroubem. – Zvyšte upínací sílu upínací páčky (18) utažením pružinového šroubu dodaným klíčem na vnitřní šestihran (30). Stacionární nebo flexibilní montáž u Kzaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou astabilní pracovní plochu (např. pracovní stůl). Montáž na pracovní plochu (vizobrázek c1) – Upevněte elektrické nářadí pomocí vhodného šroubového spoje na pracovní plochu. Ktomu slouží otvory (15). nebo – Patky elektrického nářadí upevněte kpracovní ploše pomocí běžně prodávaných šroubových svěrek. Montáž na pracovní stůl Bosch (vizobrázekc2) (GTA 2500 W, GTA 3700, GTA 3800) Pracovní stoly GTA od firmy Bosch poskytují pro elektrické nářadí oporu na každém podkladu díky výškově nastavitelným nohám. Podpěry obrobku pracovních stolů slouží kpodepření dlouhých obrobků. u Čtěte všechna kpracovnímu stolu přiložená varovná upozornění apokyny. Zanedbání při dodržování varovných upozornění apokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. u Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení. – Na pracovní stůl montujte elektrické nářadí vpřepravní poloze. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsČeština | 215 Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat. – Elektronářadí vypněte avytáhněte síťovou zástrčku ze zásuvky. – Počkejte, až se pilový kotouč zcela zastaví. – Zjistěte příčinu zablokování aodstraňte ji. Interní odsávání (viz obrázek d) Pro jednoduché zachycení třísek použijte dodaný vak na prach (1). – Nasaďte vak na prach (1) na odsávací adaptér (35) aotočte ho tak, aby hrot odsávacího adaptéru zaskočil do vybrání na vaku na prachu. Vak na prach nesmí nikdy během řezání přijít do styku spohyblivými díly nářadí. Vak na prach včas vyprázdněte. u Vak na prach po každém použití zkontrolujte avyčistěte. u Abyste zabránili nebezpečí požáru, při řezání hliníku vak na prach odstraňte. Externí odsávání Pro odsávání můžete kadaptéru odsávání (35) připojit také hadici vysavače (Ø mm). – Připojte hadici vysavače kodsávacímu adaptéru (35). Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Čištění odsávacího adaptéru Pro zaručení optimálního odsávání se musí odsávací adaptér (35) pravidelně čistit. – Odsávací adaptér (35) otáčením stáhněte zvyfukování třísek (36). – Odstraňte úlomky obrobku atřísky. – Odsávací adaptér opět otáčením zatlačte na vyfukování třísek tak, aby zaskočil přes přídržný kroužek vyfukování třísek. Výměna pilového kotouče (viz obrázek e1−e4) u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu spilovým kotoučem existuje nebezpečí poranění. Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí. Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ajsou vyzkoušené podle EN847‑1 apříslušně označené. Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektrického nářadí ajsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání zubů kotouče při řezání. Demontáž pilového kotouče – Uveďte elektrické nářadí do pracovní polohy. – Povolte aretační šroub (37) klíčem na vnitřní šestihran (6mm) (30) tak, aby tyč (38) mohla volně viset dolů. – Povolte upevňovací šroub(39) (cca o2otáčky) klíčem na vnitřní šestihran (4mm)(30). Šroub nevyšroubujte úplně. – Povolte upevňovací šroub(40) (cca o6otáček) klíčem na vnitřní šestihran (4mm)(30). Šroub nevyšroubujte úplně. – Odtáhněte krycí desku(41) od upevňovacího šroubu(40) směrem dopředu adolů. – Otočte kyvný ochranný kryt(6) dozadu adržte ho vtéto poloze. – Tyč(38) zavěste otvorem za upevňovací šroub(40). Tím se kyvný ochranný kryt udrží votevřené poloze. – Otáčejte šroubem svnitřním šestihranem(43) pomocí klíče na vnitřní šestihran (6mm)(30) asoučasně stiskněte aretaci vřetena(42), až zaskočí. – Podržte aretaci vřetena(42) stisknutou ašroub(43) vyšroubujte ve směru hodinových ručiček ven (levý závit!). – Sejměte upínací přírubu(44). – Sejměte pilový kotouč(34). Montáž pilového kotouče u Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu! Je‑li to nutné, očistěte před namontováním všechny montované díly. – Nasaďte nový pilový kotouč na vnitřní upínací přírubu (45). Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)216 | Čeština – Nasaďte upínací přírubu (44) ašroub svnitřním šestihranem (43). Stiskněte aretaci vřetena (42), až zaskočí, autáhněte šroub svnitřním šestihranem proti směru hodinových ručiček. – Uvolněte tyč (38) zupevňovacího šroubu (40) auveďte kyvný ochranný kryt (6) opět dolů. – Znovu nasuňte krycí desku (41) pod upevňovací šroub (40). – Znovu utáhněte upevňovací šrouby (40) a(39). – Posuňte tyč (38) do původní polohy aznovu utáhněte aretační šroub (37) klíčem na vnitřní šestihran (6mm) (30). Provoz u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Přepravní pojistka (vizobrázekA) Přepravní pojistka (26) vám umožňuje snadnější manipulaci selektrickým nářadím při přepravě na různá místa použití. Odjištění elektronářadí (pracovní poloha) – Zatlačte kluzné rameno (23) za rukojeť (3) trochu dolů, aby se uvolnila přepravní pojistka (26). – Vytáhněte přepravní pojistku (26) úplně ven. – Kluzné rameno (23) veďte pomalu nahoru. Zajištění elektronářadí (přepravní poloha) – Posuňte kluzné rameno (23) úplně dozadu azjistěte ho vtéto poloze. – Kluzné rameno veďte natolik dolů, aby bylo možné přepravní pojistku (26) zcela zatlačit dovnitř. Další pokyny: Přeprava Aretace kluzného ramena Kluzný mechanismus kluzného ramena (23) lze zaaretovat pomocí upínací páčky (2). Přitom jsou možné dvě polohy kluzného ramena: – Kluzné rameno posunuté zcela dozadu (pro kapovací řezy) – Kluzné rameno posunuté zcela dopředu (pro kompaktní přepravní polohu) Odjištění kluzného ramena (viz obrázek B1) Po odjištění kluzného ramena (23) je kompletní kluzný mechanismus připravený kpoužití. – Stlačte zajišťovací páčku (2) až na doraz směrem dolů. – Svěrný klín svěrné páčky uvolní oba spodní díly kloubu kluzného ramena. Zajištění kluzného ramena (viz obrázek B2) Kluzné rameno posunuté zcela dozadu: – Posuňte kluzné rameno (23) až na doraz dozadu. – Oba vrchní díly kloubu kluzného ramena nyní stojí vzpřímeně ajsou uzavřené. – Zatáhněte zajišťovací páčku (2) nahoru tak, aby byl svěrný klín umístěný mezi oběma dolními díly ramena. – Kluzné rameno (23) posunuté úplně dozadu je tím zaaretované. Kluzné rameno posunuté úplně dopředu: – Zatáhněte kluzné rameno (23) až nadoraz dopředu. – Kluzný mechanismus je nyní kompletně vysunutý. – Zatáhněte zajišťovací páčku (2) nahoru tak, aby byl svěrný klín umístěný mezi oběma dolními díly ramena. – Kluzné rameno (23) posunuté úplně dopředu je tím zaaretované. Příprava práce Prodloužení stolu pily (viz obrázek C) Dlouhé obrobky musejí být na volném konci podložené nebo podepřené. Podpěru obrobku ustolu pily lze pomocí prodlužovacího oblouku (16) zvětšit doleva adoprava. – Překlopte upínací páčku (18) dovnitř. – Vytáhněte prodlužovací oblouk (16) ven až na požadovanou délku (maximálně 204mm). – Pro zafixování prodlužovacího oblouku stiskněte upínací páčku (18) znovu ven. Přesunutí dorazové lišty (vizobrázkyD–E) Při řezání horizontálních a/nebo vertikálních pokosových úhlů musíte podle směru řezu vytáhnout ven nebo zcela odstranit levou či pravou nastavitelnou dorazovou lištu(7). Vertikální pokosový úhel Horizontální pokosový úhel 0°−47° (vlevo) ≤44° (vpravo/vlevo) – Povolte aretační šroub(46). – Vytáhněte úplně ven levou nastavitelnou dorazovou lištu(7). 0°−47° (vlevo) ≥45° (vpravo/vlevo) – Povolte aretační šroub(46). – Vytáhněte úplně ven levou nastavitelnou dorazovou lištu(7). – Nastavitelnou dorazovou lištu odejměte směrem nahoru. – Odstraňte aretační šroub(46). 0°−47° (vpravo) ≤44° (vpravo/vlevo) – Povolte aretační šroub(46). – Vytáhněte úplně ven pravou nastavitelnou dorazovou lištu(7). – Nastavitelnou dorazovou lištu odejměte směrem nahoru. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsČeština | 217 Vertikální pokosový úhel Horizontální pokosový úhel 0°−47° (vpravo) ≥45° (vpravo/vlevo) Nastavení tlumení kluzného ramena (vizobrázekF) Kluzný mechanismus kluzného ramena (23) je zvýroby přednastavený apři dodání elektrického nářadí není tlumený. Tlumení kluzného mechanismu můžete individuálně nastavit na tlumiči (47): tvrdé – kontrolované pracovní pohyby; měkké – rychlé řezání. – Povolte oba seřizovací šrouby (48) pomocí klíče na vnitřní šestihran (4mm) (30) pro měkčí tlumení – nebo – utáhněte více oba seřizovací šrouby (48) pro tvrdší tlumení. Upevnění obrobku (viz obrázek G) Kzaručení optimální bezpečnosti práce musíte obrobek vždy pevně upnout. Neřezejte obrobky, které jsou příliš malé pro pevné upnutí. – Zatlačte obrobek silně proti dorazové liště (8). – Nasaďte dodanou šroubovou svěrku (19) do jednoho zurčených otvorů (49). – Upněte obrobek otáčením závitové tyče (50). Nastavení horizontálních avertikálních pokosových úhlů Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí apřípadně je seřídit. Ktomu potřebujete zkušenosti apříslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle aspolehlivě. u Zajišťovací knoflík (11) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč vobrobku vzpříčit. Nastavení horizontálních pokosových úhlů Nastavení standardních horizontálních pokosových úhlů (viz obrázek H) Pro rychlé apřesné nastavení často používaných pokosových úhlů jsou na stole pily připravené zářezy (14): vlevo vpravo

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Povolte zajišťovací knoflík (11), pokud je utažený. – Vytáhněte páčku (12) aotočte stůl pily (33) až kpožadovanému zářezu vlevo nebo vpravo. – Páčku opět uvolněte. Páčka musí znatelně zaskočit do zářezu. – Zajišťovací knoflík (11) opět utáhněte. Nastavení libovolných horizontálních pokosových úhlů (viz obrázek I) Horizontální pokosový úhel lze nastavit vrozsahu od 52° (zleva) do 60° (zprava). – Povolte zajišťovací knoflík (11), pokud je utažený. – Zatáhněte páčku (12) asoučasně stiskněte volnoběžku úhlu (10) vpředu směrem dolů. Páčka (12) se tím zaaretuje astůl pily bude volně pohyblivý. – Otáčejte stůl pily (33) za zajišťovací knoflík doleva nebo doprava, až ukazatel úhlu (51) ukazuje požadovaný horizontální pokosový úhel. – Zajišťovací knoflík (11) opět utáhněte. – Pro opětovné uvolnění páčky (12) (pro nastavení standardních horizontálních pokosových úhlů) vytáhněte páčku nahoru. Volnoběžka úhlu (10) skočí zpátky do původní polohy apáčka (12) může opět zaskočit do zářezů (14). Nastavení vertikálních pokosových úhlů Vertikální pokosový úhel lze nastavit vrozsahu od 47° (zleva) do 47° (zprava). Pro rychlé apřesné nastavení často používaných vertikálních pokosových úhlů jsou určené dorazy pro úhly 0°, 22,5° a45° a47°. Nastavení levého rozsahu vertikálního pokosového úhlu (45° až 0°) – Vytáhněte úplně ven levou přestavitelnou dorazovou lištu (7). – Povolte zajišťovací páčku (13). – Otočte kluzné rameno (23) za rukojeť (3) doleva tak, aby ukazatel úhlu (28) ukazoval požadovaný vertikální pokosový úhel. – Podržte kluzné rameno (23) vtéto poloze aopět pevně utáhněte zajišťovací páčku (13). Svěrná síla zajišťovací páčky musí polohu kluzného ramena spolehlivě udržet při každém libovolném pokosovém úhlu. Nastavení pravého rozsahu vertikálního pokosového úhlu (0° až 45°) (vizobrázekJ) – Vytáhněte úplně ven pravou nastavitelnou dorazovou lištu (7). – Povolte zajišťovací páčku (13). – Vykloňte kluzné rameno (23) za rukojeť (3) zpolohy 0° mírně doleva aotáčejte otočný knoflík (32), dokud se neukáže požadovaný rozsah vertikálního pokosového úhlu. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)218 | Čeština – Otočte kluzné rameno (23) za rukojeť (3) doprava tak, aby ukazatel úhlu (21) ukazoval požadovaný pokosový úhel. – Podržte kluzné rameno (23) vtéto poloze aopět pevně utáhněte zajišťovací páčku (13). Svěrná síla zajišťovací páčky musí polohu kluzného ramena spolehlivě udržet při každém libovolném pokosovém úhlu. Nastavení standardního vertikálního pokosového úhlu0° Aby bylo možné znovu snadno nastavit standardní vertikální pokosový úhel 0°, zaskočí otočný knoflík (32) do levého rozsahu vertikálního pokosového úhlu. – Otočte kluzné rameno (23) zprava přes polohu 0°. Nastavení celého rozsahu vertikálního pokosového úhlu (−47°až +47°) – Obě nastavitelné dorazové lišty (7) vytáhněte úplně ven. – Povolte zajišťovací páčku (13). – Vykloňte kluzné rameno (23) za rukojeť (3) zpolohy0° lehce doleva aotáčejte otočný knoflík (32), dokud se neukáže požadovaný rozsah pokosového úhlu. – Otočte kluzné rameno (23) za rukojeť (3) doleva nebo doprava tak, aby ukazatel úhlu (28) nebo (21) ukazoval požadovaný vertikální pokosový úhel. – Podržte kluzné rameno (23) vtéto poloze aopět pevně utáhněte zajišťovací páčku (13). Svěrná síla zajišťovací páčky musí polohu kluzného ramena spolehlivě udržet při každém libovolném pokosovém úhlu. Nastavení standardního vertikálního pokosového úhlu 22,5° (viz obrázek K) Vytáhněte nastavovací knoflík (29) úplně ven aotočte ho o90°. Poté otočte kluzné rameno (23) za rukojeť (3), až kluzné rameno slyšitelně zaskočí. Uvedení do provozu Zapnutí (vizobrázekL) – Pro zapnutí elektrického nářadí nejprve přesuňte blokování zapnutí (4) doprostřed apoté stiskněte vypínač (52) adržte ho stisknutý. Upozornění: Zbezpečnostních důvodů nelze spínač (52) zaaretovat, nýbrž musí zůstat během provozu neustále stlačený. Vypnutí – Pro vypnutí uvolněte spínač (52). Omezení rozběhového proudu Omezení rozběhového proudu omezuje výkon při zapnutí elektronářadí aumožňuje provoz spojistkou 16A. Upozornění: Běží-li elektronářadí ihned po zapnutí splným počtem otáček, došlo kselhání omezení rozběhového proudu. Elektronářadí musí být neprodleně zasláno do servisu. Adresy: Zákaznická služba aporadenství ohledně použití. Pracovní pokyny Všeobecná upozornění kpile u Zajišťovací knoflík (11) azajišťovací páčku (13) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč vobrobku vzpříčit. u Zajišťovací kolík(11) aupínací páčku před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč vobrobku vzpříčit. u Při všech řezech musíte nejprve zajistit, aby se pilový kotouč vžádné chvíli nemohl dotýkat dorazové lišty, šroubové svěrky nebo ostatních dílů stroje. Odstraňte případné namontované pomocné dorazy nebo je příslušně přizpůsobte. Chraňte pilový kotouč před nárazem aúderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku. Řezejte pouze materiály, pro které je pila určená. Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu. Dlouhé atěžké obrobky musejí být na volném konci podloženy nebo podepřeny. Zajistěte, aby kyvný ochranný kryt náležitě fungoval amohl se volně pohybovat. Při vedení ramena nářadí dolů se kyvný ochranný kryt musí otevřít. Při vedení ramena nářadí nahoru se kyvný ochranný kryt nad pilovým kotoučem musí opět zavřít avnejhornější poloze ramena nářadí se zaaretovat. Postavení obsluhy (viz obrázek M) u Nestůjte přímo před elektronářadím, nýbrž vždy stranou od pilového kotouče. Tím je vaše tělo chráněno před možným zpětným rázem. – Mějte ruce, prsty apaže daleko od rotujícího pilového kotouče. – Nepřekřižujte své ruce před ramenem nářadí. Výměna vkládacích desek (viz obrázek P) Červené vkládací desky (9) se mohou po dlouhém používání elektronářadí opotřebovat. Vadné vkládací desky vyměňte. – Uveďte elektronářadí do pracovní polohy. – Vyšroubujte šrouby (53) pomocí klíče na vnitřní šestihran (4mm) (30) avyjměte staré vkládací desky. – Vložte novou pravou vkládací desku. – Vkládací desku přišroubujte pomocí šroubů (53) co nejdále vpravo tak, aby se po celé délce možného pohybu tahem pilový kotouč nedostal do kontaktu svkládací deskou. – Opakujte pracovní postup analogicky pro novou levou vkládací desku. Přípustné rozměry obrobku Maximální obrobky: 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsČeština | 219 horizontální pokosový úhel vertikální pokosový úhel Výška × šířka [mm] 0° 0° 80 × 306 45° 0° 80 × 216 0° 45° (vlevo) 54 × 296 0° 45° (vpravo) 30 × 296 45° 45° (vlevo) 54 × 208 45° 45° (vpravo) 30 × 208 Minimální obrobky (=všechny obrobky, které lze pomocí dodané šroubové svěrky (19) upnout vlevo nebo vpravo od pilového kotouče): 145 × 306mm (délka × šířka) Maximální hloubka řezu (0°/0°): 100mm Řezání Řezání bez tahu (kapování) (vizobrázekN) – Posuňte kluzné rameno (23) úplně dozadu azjistěte ho vtéto poloze. Zajistěte, aby byl hloubkový doraz (25) zatlačený zcela dovnitř aseřizovací šroub (24) při pohybu kluzného ramena pasoval do vybrání, aniž by se dotýkal hloubkového dorazu. – Obrobek úměrně rozměrům pevně upněte. – Vpřípadě potřeby nastavte požadované pokosové úhly (horizontální a/nebo vertikální). – Zapněte elektrické nářadí. – Kluzné rameno (23) veďte za rukojeť (3) pomalu dolů. – Obrobek srovnoměrným posuvem prořízněte. – Elektrické nářadí vypněte apočkejte, až se pilový kotouč zcela zastaví. – Kluzné rameno (23) veďte pomalu nahoru. Řezání tahem (viz obrázek O) u Rukojeť držte před zapnutím aběhem celého procesu řezání dobře apevně. Kluzným ramenem provádějte během řezání kontrolovaný pohyb. Moment nepozornosti může kvůli extrémně lehkému chodu kluzného ramena vést kvážným poraněním. – Odjistěte kluzné rameno (23). Zkontrolujte kluzné rameno (23) vytažením azasunutím zpátky, zda je kompletní kluzný mechanismus připravený kpoužití. – Obrobek úměrně rozměrům pevně upněte. – Vpřípadě potřeby nastavte požadované pokosové úhly (horizontální a/nebo vertikální). – Přesuňte kluzné rameno (23) pomocí rukojeti (3) tak daleko od dorazové lišty (8), aby byl pilový kotouč před obrobkem. – Zapněte elektrické nářadí. – Kluzné rameno (23) veďte za rukojeť (3) pomalu dolů. – Nyní tlačte kluzné rameno (23) směrem kdorazové liště (8) asrovnoměrným posuvem prořízněte obrobek. – Elektrické nářadí vypněte apočkejte, až se pilový kotouč zcela zastaví. – Kluzné rameno (23) veďte pomalu nahoru. Nastavení hloubkového dorazu (řezání drážek) (viz obrázek Q) Hloubkový doraz se musí přestavit, pokud chcete řezat drážku nebo použít distanční doraz. – Natočte hloubkový doraz (25) směrem ven. – Kluzné rameno (23) otočte za rukojeť (3) do požadované polohy. – Otočte seřizovací šroub (24) tak, aby se konec šroubu dotýkal hloubkového dorazu (25). – Kluzné rameno (23) veďte pomalu nahoru. Zvláštní obrobky Při řezání obloukovitých nebo kruhových obrobků je musíte zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí vzniknout žádná mezera mezi obrobkem, dorazovou lištou astolem pily. Je‑li to nutné, musíte zhotovit speciální uchycení. Opracování profilových lišt Profilové lišty můžete řezat dvěma různými způsoby: Poloha obrobku Podlahová lišta Stropní lišta – Postavený proti dorazové liště – Ležící plochou na stole pily Dále můžete vzávislosti na šířce profilové lišty provádět řezy tahem nebo bez tahu. Nastavený pokosový úhel (horizontální a/nebo vertikální) vždy nejprve vyzkoušejte na odřezku. Kontrola aseřízení základních nastavení Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí apřípadně je seřídit. Ktomu potřebujete zkušenosti apříslušný speciální nástroj. Servisní středisko Bosch provádí tyto práce rychle aspolehlivě. Nastavení standardního vertikálního pokosového úhlu0° – Uveďte elektronářadí do přepravní polohy. – Otočte stůl pily (33) až kzářezu (14) pro0°. Páčka (12) musí znatelně zaskočit do zářezu. Kontrola (viz obrázekR1) – Nastavte úhlové pravítko na 90° aumístěte ho na stůl pily (33). Rameno úhlového pravítka musí být po celé délce zarovnané spilovým kotoučem (34). Seřízení (viz obrázek R2) – Povolte zajišťovací páčku (13). – Nástrčným klíčem (10mm) povolte oba seřizovací šrouby (54) (minimálně o1 otáčku). Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)220 | Čeština – Povolte seřizovací šroub (56) (cca o3 otáčky) klíčem na vnitřní šestihran (4mm) (30). – Seřizovací šroub (55) zašroubujte nebo vyšroubujte klíčem na vnitřní šestihran (4mm) (30) natolik, aby bylo rameno úhlového pravítka po celé délce zarovnané spilovým kotoučem. – Znovu pevně utáhněte zajišťovací páčku (13). Potom znovu utáhněte nejprve seřizovací šroub (56) apoté seřizovací šrouby (54). Jestliže ukazatele úhlu (28) a(21) nejsou po nastavení vjedné přímce se značkami0° na stupnici (27), povolte křížovým šroubovákem upevňovací šrouby ukazatelů úhlu avyrovnejte ukazatele úhlu podél značek0°. Natavení standardního vertikálního pokosového úhlu 45° (vlevo) – Uveďte elektronářadí do pracovní polohy. – Otočte stůl pily (33) až kzářezu (14) pro0°. Páčka (12) musí znatelně zaskočit do zářezu. – Vytáhněte úplně ven levou přestavitelnou dorazovou lištu (7). – Povolte zajišťovací páčku (13) aotočte kluzné rameno za rukojeť (3) až nadoraz doleva (45°). Kontrola (viz obrázekS1) – Nastavte úhlové pravítko na 45° aumístěte ho na stůl pily (33). Rameno úhlového pravítka musí být po celé délce zarovnané spilovým kotoučem (34). Seřízení (viz obrázek S2) – Seřizovací šroub (57) zašroubujte nebo vyšroubujte ráčnovým klíčem (8mm) natolik, aby bylo rameno úhlového pravítka po celé délce zarovnané spilovým kotoučem. – Znovu pevně utáhněte zajišťovací páčku (13). Jestliže nejsou ukazatele úhlu (28) a(21) po seřízení vjedné přímce sryskou45° stupnice (27), zkontrolujte nejprve ještě jednou seřízení0° pro vertikální pokosový úhel apro ukazatele úhlu. Potom opakujte seřízení vertikálního pokosového úhlu45°. Seřízení standardního vertikálního pokosového úhlu 45° (vpravo) – Uveďte elektronářadí do pracovní polohy. – Otočte stůl pily (33) až kzářezu (14) pro0°. Páčka (12) musí znatelně zaskočit do zářezu. – Vytáhněte úplně ven pravou přestavitelnou dorazovou lištu (7). – Povolte zajišťovací páčku (13). – Vykloňte kluzné rameno za rukojeť (3) zpolohy0° mírně doleva aotáčejte otočný knoflík (32), dokud se neukáže rozsah pravého vertikální pokosového úhlu. – Otočte kluzné rameno za rukojeť (3) až nadoraz doprava (45°). Kontrola (viz obrázekT1) – Nastavte úhlové pravítko na 135° aumístěte ho na stůl pily (33). Rameno úhlového pravítka musí být po celé délce zarovnané spilovým kotoučem (34). Seřízení (viz obrázek T2) – Seřizovací šroub (58) zašroubujte nebo vyšroubujte ráčnovým klíčem (8mm) natolik, aby bylo rameno úhlového pravítka po celé délce zarovnané spilovým kotoučem. – Znovu pevně utáhněte zajišťovací páčku (13). Jestliže nejsou ukazatele úhlu (28) a(21) po seřízení vjedné přímce sryskou45° stupnice (27), zkontrolujte nejprve ještě jednou seřízení0° pro vertikální pokosový úhel apro ukazatele úhlu. Potom opakujte seřízení vertikálního pokosového úhlu45°. Vyrovnání stupnice pro horizontální pokosové úhly – Uveďte elektronářadí do pracovní polohy. – Otočte stůl pily (33) až kzářezu (14) pro0°. Páčka (12) musí znatelně zaskočit do zářezu. Kontrola (viz obrázekU1) – Nastavte úhlové pravítko na 90° apoložte ho mezi dorazovou lištu (8) apilový kotouč (34) na stůl pily (33). Rameno úhlového pravítka musí být po celé délce zarovnané spilovým kotoučem (34). Nastavení (vizobrázekU2) – Povolte všechny čtyři seřizovací šrouby (59) klíčem na vnitřní šestihran (4mm) (30) aotočte stůl pily (33) společně se stupnicí (31) tak, aby bylo rameno úhlového pravítka po celé délce zarovnané spilovým kotoučem. – Šrouby opět utáhněte. Jestliže není ukazatel úhlu (51) po seřízení vjedné přímce sryskou0° stupnice (31), povolte šroub (60) pomocí běžně dostupného křížového šroubováku aukazatel úhlu vyrovnejte podél rysky0°. Seřízení svěrné síly zajišťovací páčky (13) (viz obrázek

• Svěrnou sílu zajišťovací páčky (13) lze seřídit. Kontrola – Svěrná síla zajišťovací páčky musí polohu kluzného ramena spolehlivě udržet při každém libovolném pokosovém úhlu. Seřízení – Povolte zajišťovací páčku (13). – Otáčejte seřizovací šroub (61) nástrčným klíčem (17mm) proti směru hodinových ručiček pro zmenšení svěrné síly nebo ve směru hodinových ručiček pro zvětšení svěrné síly. – Nastavte vertikální pokosový úhel, znovu utáhněte zajišťovací páčku (13) azkontrolujte, zda byla dosažena požadovaná svěrná síla. Přeprava (vizobrázekW) Před přepravou elektrického nářadí musíte provést následující kroky: – Posuňte kluzné rameno (23) úplně dozadu azjistěte ho vtéto poloze (viz „Zajištění kluzného ramena“, strana23). 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsČeština | 221 – Zajistěte, aby byl hloubkový doraz (25) zatlačený zcela dovnitř aseřizovací šroub (24) při pohybu kluzného ramena pasoval do vybrání, aniž by se dotýkal hloubkového dorazu. – Kluzné rameno přesuňte natolik dolů, aby bylo možné přepravní pojistku (26) zcela zatlačit dovnitř. – Zasuňte prodlužovací oblouk (16) úplně dovnitř. – Nastavte vertikální pokosový úhel0° autáhněte zajišťovací páčku (13). – Otočte stůl pily (33) až nadoraz doleva autáhněte zajišťovací knoflík (11). – Stáhněte dohromady síťový kabel pomocí stahovací pásky (62). – Odstraňte všechny díly příslušenství, které nelze pevně namontovat na elektrické nářadí. – Nepoužívané pilové kotouče ukládejte pro přepravu pokud možno do uzavřeného zásobníku. – Při přenášení uchopte elektrické nářadí za prohlubně pro uchopení (17) na stranách stolu pily. u Při přepravě elektronářadí používejte pouze přepravní prvky, anikoli ochranné zařízení, kluzné rameno (23) nebo rukojeť (3). Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Kyvný ochranný kryt se musí vždy volně pohybovat asamostatně uzavírat. Udržujte proto oblast okolo kyvného ochranného krytu neustále čistou. Po každém pracovním procesu odstraňte prach atřísky vyfoukáním tlakovým vzduchem nebo pomocí štětce. – Pravidelně čistěte vodicí váleček(20) akluzné rameno(23). Příslušenství Číslo zboží Šroubová svěrka 1609B06203 Vkládací desky 1609B04263 1609B04264 Vak na prach 1609B02595 Odsávací adaptér 2607001977 Platí pro následující typy: 3 601 M27 04./ p. 0
• L./ p. 8
• ./ p. 0
• B./ K. Pilové kotouče na dřevo adeskové materiály, panely ališty Číslo zboží Pilový kotouč 254 × 25,4mm, 40zubů p. 0

Pilové kotouče na tvrdé dřevo, kompozitní materiály, plast aneželezné kovy Pilový kotouč 254 × 25,4mm, 40zubů

Pilový kotouč 254 × 25,4mm, 40zubů

Pilový kotouč 254 × 25,4mm, 40zubů

EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Pokosová pila se zákluzem Objednací číslo
