РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCM 10 GDJ Professional BOSCH

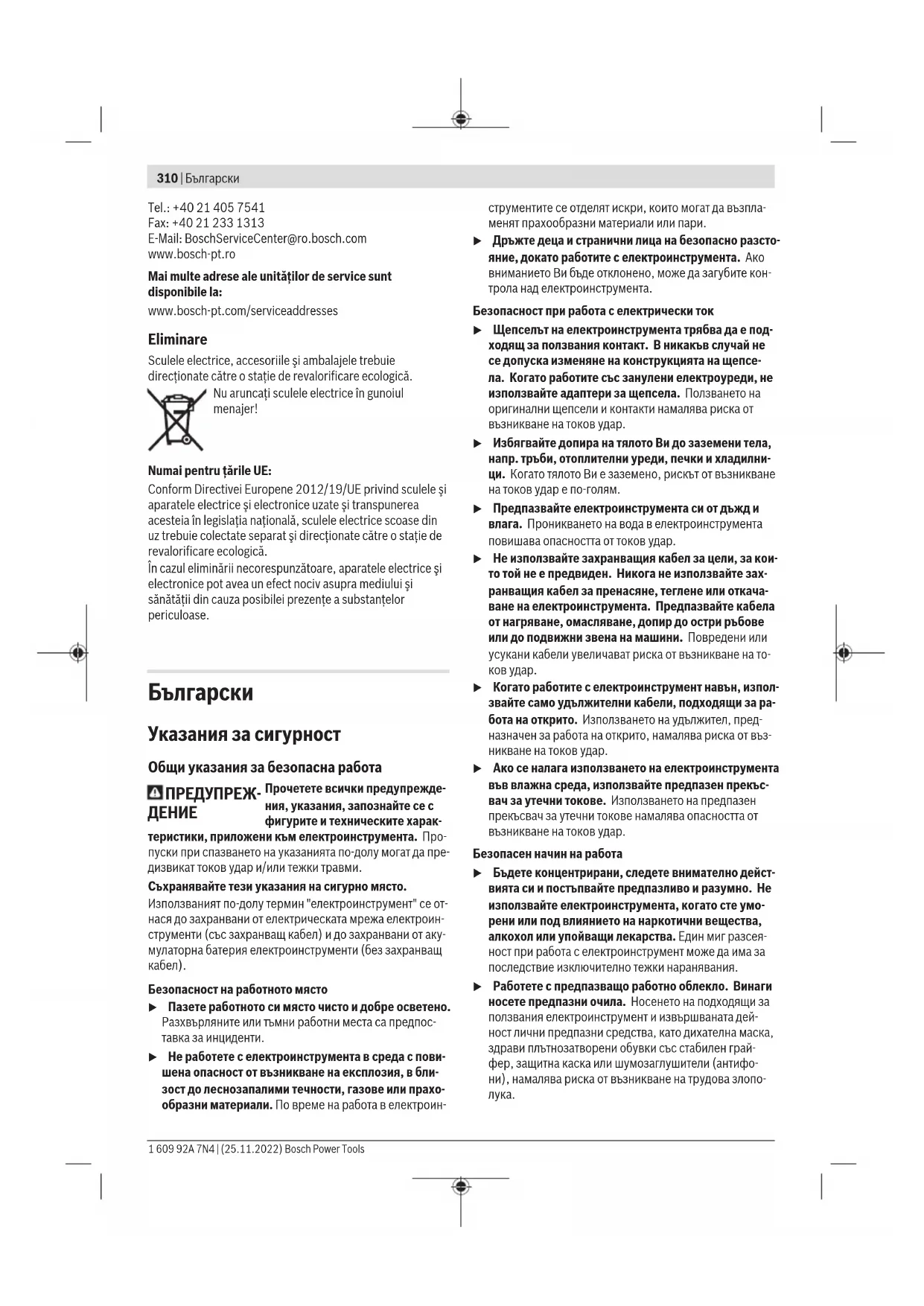

Указания за сигурност Общи указания за безопасна работа

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 311 u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност за настолни циркулярни машини u Настолните циркулярни машини са предназначени за рязане на дърво и дървесни материали, те не мо- гат да бъдат ползвани с абразивни режещи дискове за рязане на черни метали като профили, тръби, пръти и др. Абразивният прах причинява блокиране при движещите се части, като напр. при долната прег- рада. Искрите от абразивното рязане могат да запалят долния предпазител, предпазната вложка и други пластмасови детайли. u Използвайте подходящи скоби за укрепване на об- работвания детайл, когато е възможно. Ако държи- те обработвания детайл на ръка, тя трябва да е на разстояние, не по-малко от 100 mm от циркулярния диск (отпред или отзад). Не ползвайте циркулярна- та машина за разрязване на детайли, които са твър- де малки, за да бъдат захванати със скоби или дър- Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)312 | Български жани безопасно с ръка. Ако ръцете Ви са твърде бли- зо до циркулярния диск, съществува голяма опасност от тежки травми при неволен допир до диска. u Разрязваният детайл трябва да бъде захванат с винтови скоби или да бъде притискан към опорната шина и към работния плот. По време на рязане не премествайте обработвания детайл и не режете на ръка свободно стоящи детайли. Незахванати или движещи се детайли могат да бъдат увлечени и да отх- върчат с висока скорост, като причинят травми и/или

u При рязане бутайте циркулярния диск напред. Не дърпайте циркулярния диск. За да разрежете де- тайл вдигнете режещата глава и я издърпайте над детайла, без да я врязвате, включете двигателя, на- тиснете режещата глава надолу и я избутайте през детайла. При рязане по посока на изтеглянето същест- вува опасност циркулярният диск да се заклини в де- тайла и целият модул да отскочи по посока на операто- ра с голяма сила. u Никога не кръстосвайте линията на среза с ръката си, нито пред нито зад циркулярния диск. Държане- то на детайла с кръстосани ръце т.е. захващането на десния край на детайла с лявата ръка или обратно е много опасно. u Не поставяйте ръцете си на разстояние, по-малко от 100 mm от предния или задния край на циркуляр- ния диск, напр. за да отстраните отчупени парчен- ца, да премахнете стърготини или по каквато и да е друга причина. Възможно е близостта на въртящия се диск до ръцете ви да не е очевидна и това да причини тежки травми. u Преди да разрязвате детайла, го проверявайте вни- мателно. Ако е огънат или усукан, го притиснете с външната страна към опорната шина. Винаги се уверявайте, че по цялата дължина на линията на среза няма междина между детайла, опорната ши- на и работния плот. Огъването или усукването на де- тайла по време на рязане може да предизвика внезап- ното заклинване на диска. В детайла не трябва да има пирони или други външни тела. u Не включвайте двигателя, докато работният плот не е почистен от всички помощни инструменти, от- рязани парченца и др.п.; на работния плот трябва да бъде само разрязвания детайл. Малки детайли или свободни отрязани парченца дърво могат да доп- рат въртящия се диск и да отхвърчат с голяма скорост. u Разрязвайте само по един детайл. Притиснати в па- кет детайли не могат да бъдат застопорени добре и по време на рязане могат да се изместят и да причинят заклинване на диска. u Преди да започнете работа се уверете, че настолна- та циркулярна машина е захваната здраво към ста- билна повърхност. Захващането към стабилна повър- хност намалява опасностите, причинени от нестабил- ност на циркулярната машина. u Планирайте действията си предварително. Всеки път, когато променяте ъгъла на скосяване във вер- тикална или хоризонтална равнина се уверявайте, че регулируемата опорна шина е монтирана прави- ло и няма да влезе в контакт с диска или предпаз- ния кожух. Без да включвате машината и захванат де- тайл преместете циркулярния диск по цялата дължина на среза, за да се уверите, че няма да има контакт с опорната шина. u Ако разрязваният детайл е дълъг, подпирайте сво- бодните му краища по подходящ начин, напр. с удължители на работния плот, външни подпори и др.п. Детайли, по-дълги или по-широки от работния плот на циркулярната машина могат да се преобърнат, ако не са подпрени сигурно. Ако отрязаната част или детайла се преобърне, може да повдигне долния пред- пазител или да отхвърчи при допир до въртящия се

u Не ползвайте други хора за поддържане на свобод- ния край на отрязвания детайл. Нестабилното задър- жане на свободния край може да причини блокиране на диска или изместване на детайла по време на ряза- не и да увлече Вас или помагащия Ви към въртящия се

u Отрязваният детайл не трябва да бъде притискан или преместван към въртящия се диск по какъвто и да било начин. Ако е ограничен, напр. с ограничители по дължина, отрязвания детайл може да се заклини в диска и да отхвърчи с голяма сила. u Когато разрязвате кръгли пръти или тръби, винаги използвайте скоби или крепежни елементи, пред- назначени да захващат здраво детайли с кръгло се- чение. При разрязване пръти и тръби с кръгло сече- ние имат склонност да се завъртат, при което възниква откат и съществува опасност циркулярният диск да допре ръката Ви. u Преди да врежете циркулярния диск, изчакайте да достигне номиналната си скорост на въртене. Това намалява опасността от отхвърчане на разрязвания

u Ако детайлът или циркулярният диск се заклини, незабавно изключете машината. Изчакайте всички движещи се детайли да спрат, изключете щепсела от контакта и/или извадете акумулаторната бате- рия. След това освободете заклинилите се елемен- ти. Продължаването на работа със заклинен детайл може да предизвика загуба на контрол или да повреди циркулярната машина. u След приключване на рязането отпуснете бутона, задръжте режещата глава натисната надолу до окончателното спиране на въртенето и след това от- странете разрязвания детайл. Не поставяйте ръцете си в близост до режещите ръбове на диска. u Дръжте ръкохватката здраво, когато правите неп- роходен срез или когато отпускате бутона преди режещата глава да е стигнала крайната си долна точка. Триенето на циркулярния диск може да предиз- 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 313 вика откат, което увеличава опасността от тежки трав-

u Не отпускайте ръкохватката, ако режещата глава е достигнала най-долната позиция. Винаги връщайте с ръка режещата глава обратно до най-горната по- зиция. Ако режещата глава се движи безконтролно, може да се стигне до риск от нараняване. u Поддържайте работното си място чисто. Смесите от материал са особено опасни. Прахът от лек метал мо- же да гори или експлодира. u Не използвайте затъпени, напукани, огънати или повредени циркулярни дискове. При циркулярни дискове със затъпени зъби или зъби с лош чапраз в резултат на тесния срез се увеличава триенето и съ- ществува повишена опасност. u Не използвайте циркулярни дискове от високолеги- рана бързорезна стомана (обозначена с HSS). Таки- ва циркулярни дискове са крехки и се чупят лесно. u Винаги използвайте циркулярни дискове с правил- ните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Циркулярни дискове, които не пасват на присъединителните раз- мери на вала на машината вибрират и могат да предиз- викат загуба на контрол. u Никога не се опитвайте да отстранявате от зоната на рязане дребни отрязъци, стружки или др., дока- то електроинструментът работи. Винаги първо поста- вяйте рамото на електроинструмента в изходна пози- ция и го изключвайте. u След спиране на работа не допирайте режещия диск, преди да се е охладил. По време на работа ре- жещият диск се нагрява силно.

Следните символи могат да бъдат важни в процеса на екс- плоатация на Вашия електроинструмент. Моля, запомне- те символите и значението им. Правилното интерпрети- ране на символите и тяхното значение ще Ви помогнат при по-доброто и по-сигурно ползване на електроинстру-

Символи и тяхното значение Не поставяйте ръцете си в близост до мястото на рязане, докато елек- троинструментът работи. Същест- вува опасност да се нараните при до- пир до циркулярния диск. Работете с противопрахова маска. Символи и тяхното значение Работете с предпазни очила. Носете защита за слуха. Въздейст- вието на шум може да предизвика загуба на слух. Опасна зона! По възможност дръжте ръцете и пръстите си на разстояние от тази зона. Не поставяйте пръстите си между подвижните елементи на плъзга- щото се рамо. Възможно е да пре- щипете пръстите си и да ги нараните

3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. 30mm Съобразявайте се с размерите на циркулярния диск. Отворът му тряб- ва да пасва без луфт на присъедини- телното стъпало на вала. Ако е необ- ходимо използването на редуцира- щи звена, внимавайте размерите на редуциращото звено да пасват на де- белината на фланеца на диска, на ди- аметъра на отвора му, както и на диа- метъра на вала на машината. По въз- можност използвайте редуциращите звена, включени в окомплектовката на циркулярния диск. Диаметърът на циркулярния диск трябва да съответства на посоченото върху символа. Хващайте електроинструмента за транспортиране само върху обозна- чените места (отвори за захващане). Никога не пренасяйте електроинст- румента, като го държите за ръкох- ватката на плъзгащото се рамо.

При срезове под наклон във верти- кална равнина трябва да изместите левия, респ. удължителя на опорни- те шини или напълно да го свалите. Ръкохватката е отворена: Могат да се настройват ъгли на ско- сяване във вертикална равнина. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)314 | Български Символи и тяхното значение Ръкохватката е затворена: Запазва се настроеният ъгъл на ско- сяване във вертикална равнина. Показва отделните стъпки за наст- ройване на ъгъл на скосяване във вертикална равнина.

1. Разхлабете ръкохватката

2. Завъртете плъзгащото рамо леко

3. Настройте желаната зона на ъгъла

на скосяване във вертикална равни- на върху въртящата се ръкохватка Настройте зоните на наклон на среза във вертикална равнина върху вър- тящата се ръкохватка: Наклон на циркулярния диск наляво (45° до 0°) Наклон на циркулярния диск надяс- но (0° до 45°) Обща зона на наклон на плъзгащото рамо (–47° до +47°) За настройване на произволни ъгли на среза в хоризонтална равнина стендът за рязане трябва да може да се движи свободно, респ. бутонът за свободен ход на завъртане трябва да е изключен: – Издърпайте лоста ❶ и едновре- менно натиснете надолу бутона за блокиране в предния край ➋. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за изпълняване на надлъжни и напречни срезове в дървесни материали, монтиран неподвижно върху работен плот. При това са възможни хоризонтални ъгли на скосяване от –52° до +60° както и вертикални ъгли на косяване от 47° (отляво) до 47° (отдясно). Мощността на електроинструмента е разчетена за раз- рязване на твърд и мек дървесен материал, както и за пресовани плоскости и фазери. При използване на подходящи циркулярни дискове е въз- можно и разрязването на алуминиеви профили и пласт-

Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Прахоуловителна торба (2) Лост за застопоряване на плъзгащия механизъм (3)

(4) Блокировка на пусковия прекъсвач (5) Предпазен кожух (6) Шарнирно окачен предпазен кожух (7) Регулируема опорна шина (8) Опорна шина (9) Подложна пластина (10) Свободен ход на ъгъла (11) Застопоряваща ръкохватка за произволни ъгли на скосяване (хоризонтално) (12) Лост за предварителна настройка на ъгъла на скосяване (в хоризонтална равнина) (13) Затегателна ръкохватка за произволен ъгъл на скосяване (вертикален) (14) Канали за фиксиране на стандартни ъгли на ско- сяване (хоризонтално) (15) Монтажни отвори (16) Скоба за удължаване на опорната площ (17) Отвори за хващане (18) Захващащ лост на скобата за удължаване (19) Винтова скоба (20)

(21) Индикатор за ъгъл за диапазона на наклона на среза надясно (0° до 47°) (във вертикална рав-

(22) Предпазна пластина (23) Плъзгащо се рамо (24) Регулиращ винт за дълбочинния ограничител (25) Дълбочинен ограничител (26) Транспортно обезопасяване (27) Скала за ъгъла на скосяване (вертикално) (28) Индикатор за ъгъл за лявата зона на ъгъла на скосяване (47° до 0°) (във вертикална равнина) (29) Бутон за настройване на ъгъл на скосяване 22,5° (във вертикална равнина) (30) Шестостенен ключ (6mm/4mm) (31) Скала за ъгъла на скосяване (хоризонтално) 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 315 (32) Въртяща се ръкохватка за настройване на зона- та на ъгъла на скосяване (във вертикална равни-

(33) Маса на циркуляра (34) Циркулярен диск (35) Адаптер за прахоулавяне (36) Отвор за изхвърляне на стружките (37) Винт за застопоряване на щангите за предпаз-

(38) Щанги за предпазния кожух (39) Преден закрепващ болт (покривна пластина/предпазен кожух) (40) Заден закрепващ болт (покривна пластина/предпазен кожух) (41)

(42) Застопоряване на вала (43) Винт с глава с вътрешен шестостен за захваща- не на циркулярен диск (44) Застопоряващ фланец (45) Вътрешен застопоряващ фланец (46) Фиксиращ винт за регулируемата опорна шина (47)

(48) Регулиращи винтове за демпфирането (49) Отвори за винтови стяги (50) Щанга с резба (51) Ъглов индикатор за ъгъл на скосяване (хоризон-

(52) Пусков прекъсвач (53) Винтове за подложната пластина (54)/ (55)/ (56) Регулиращи винтове за основна настройка 0° (вертикален ъгъл на скосяване) (57) Регулиращ винт за основна настройка 45° (ляв вертикален ъгъл на скосяване) (58) Регулиращ винт за основна настройка 45° (де- сен вертикален ъгъл на скосяване) (59) Регулиращи винтове на скалата за ъгъл на ско- сяване (в хоризонтална равнина) (60) Винт за стрелката за отчитане на ъгъла (хори-

(61) Регулиращ винт за силата на затягане на затега- телната ръкохватка за произволен ъгъл на ско- сяване (във вертикална равнина) (62) Лента със захващане Технически данни Циркуляр за ламперия GCM10GDJ GCM10GDJ Каталожен номер 3601M2704. 3601M270L. 3601M2708. 3601M270B. 3601M270K. 3601M2700. 3601M2703. 3601M2706. 3601M2707. Номинална консумирана мощност W 2000 2000 Скорост на въртене на празен ход min

Ограничение на пусковия ток ● ● Маса съгласно EPTA-Procedure 01:2014 kg 31,6 31,6 Клас на защита / II / II Размери на подходящи циркулярни дискове Диаметър на циркулярния диск mm 254 254 Дебелина на тялото на диска mm 1,7−2,6 1,7−2,6 Макс. широчина на рязане mm 3,2 3,2 Диаметър на отвора на диска mm 25,4 30 Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Допустими размери на обработвания детайл (максимални/минимални): (вж. „Допустими размери на обработвания детайл“, Страни- ца321) Информация за излъчван шум Стойностите на емисии на шум са установени съгласно EN 62841-3-9. РавнищетоА на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 93dB(A); мощност на звука 106dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни елект- роинструменти. То е подходящо също така за предвари- телна оценка на емисиите шум. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)316 | Български Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако оба- че електроинструментът се ползва в други условия, с раз- лични работни инструменти или след недобро поддържа- не, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента. За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изк- лючен или работи на празен ход. Това би могло значител- но да намали емитирания шум през периода на ползване на електроинструмента.

u Избягвайте включване по невнимание на електро- инструмента. По време на монтирането и при из- вършване на каквито и да е дейности по електроин- струмента щепселът трябва да е изключен от зах- ранващата мрежа. Окомплектовка Моля, вижте изображението на окомплек- товката в началото на ръководството за експлоатация. Преди да започнете експлоатация на електроинструмента дали всички изброени по-долу елементи са налични: – Циркуляр за ламперия с монтиран диск (34) – Застопоряваща ръкохватка (11) – Ръкохватка (13) с комплект за закрепване – Удължаваща скоба (16) и захващащ лост (18) с комп- лект за закрепване – Прахоуловителна торба (1) – Шестостенен ключ (30) – Винтова скоба (19) Указание: Огледайте електроинструмента за евентуални

Преди да продължите използването на електроинстру- мента, трябва внимателно да проверите дали предпазни- те съоръжения или леко повредени детайли функциони- рат изрядно и съобразно предназначението си. Провере- те дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли. Всички детайли трябва да са монтирани правилно и да из- пълняват всички условия за безопасна работа. Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран тех- ник в оторизиран сервиз за електроинструменти на Бош. Допълнителни инструменти, необходими за монтира-

– Кръстата отвертка – Ключ с храповик (размер: 8 мм) – Кръгъл, вилков или щекерен ключ (размери: 10 мм и 17 мм) Монтиране на елементи – Извадете внимателно всички включени в окомплек- товката детайли. – Отстранете всички опаковъчни материали от електро- инструмента и включените в окомплектовката детай-

Монтиране на застопоряващата ръкохватка (вж. фиг.

– Навийте застопоряващата ръкохватка (11) в съответ- ния отвор над лоста (12). u Затягайте застопоряващата ръкохватка (11) винаги преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл. Монтиране на ръкохватка за застопоряване под произволен ъгъл (във вертикална равнина) (вж. фиг.

Използвайте за монтаж на ръкохватката за застопоряване (13) включения в окомплектовката комплект за закреп- ване (щекерен ключ, гайка, 2 подложни шайби). – Пъхнете отделните части в показаната последовател- ност (голяма подложна шайба, ръкохватка, малка под- ложна шайба, гайка) върху болта с резба върху елект- роинструмента. – За по-добро предаване на силата при затягане на гай- ката пъхнете включения в окомплектовката шестосте- нен ключ (30) през отворите в щекерния ключ. – Затегнете гайката. Монтиране на удължителната скоба (вж. фиг. b) Използвайте за монтаж на удължителната скоба (16) включения в окомплектовката комплект за закрепване (2 захващащи лоста (18), 2 пружинни винта, 2 винта с на-

– Избутайте удължителната скоба (16) до упор в подхо- дящите отвори върху стенда за рязане (33). – Завийте винта с накатка на ръка напълно в подходящи-

– Поставете върху главата на винта с накатка захваща- щия лост (18). – Фиксирайте захващащия лост (18) с пружинния винт. – Увеличете захващащата сила на захващащия лост (18) като затегнете пружинния винт с включения в окомп- лектовката шестостенен ключ (30). Стационарно или мобилно монтиране u За осигуряване на сигурна работа с електроинстру- мента, преди да го използвате, трябва да го монти- рате на равна и стабилна работна повърхност (напр. работен тезгях). Монтиране на работна повърхност (вж.фиг.c1) – Застопорете електроинструмента с подходящи винто- ви съединения към работната повърхност. За тази цел служат отворите(15).

1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 317 – Застопорете електроинструмента с обикновени винто- ви скоби, като го захванете за краката към работната повърхност. Монтиране върху работен стенд на Bosch (вж.фиг.c2) (GTA 2500 W, GTA 3700, GTA 3800) Стендовете GTA на Bosch осигуряват сигурно захващане на електроинструмента към всякаква повърхност благо- дарение на регулируемите си по височина крака. Опор- ните повърхности за детайлите на стендовете служат за подпиране на дълги детайли. u Прочетете всички приложени към стенда предуп- реждения и указания. Несъобразяването с предуп- режденията и неспазването на указанията могат да имат за последствие токов удар, пожар и/или тежки

u Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното сглобя- ване на стенда е важно, за да бъде избягната опасност- та от внезапното му разпадане по време на работа. – Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Прахоулавянето може да бъде блокирано от прах, стърго- тини или откъртени от детайла парченца. – Изключете електроинструмента и извадете щепесела от контакта. – Изчакайте, докато циркулярният диск спре напълно. – Открийте и отстранете причината за запушването. Собствена система за прахоулавяне (вж.фиг.d) За лесно събиране на отделяните стружки използвайте включената в окомплектовката прахоуловителна торба(1). – Вкарайте и завъртете прахоуловителната торба(1) върху адаптера(35) така, че щифтчето на адаптера да захване с прещракване отвора на прахоуловителната

По време на работа прахоуловителната торба не трябва да влиза в съприкосновение с подвижните детайли на електроинструмента. Изпразвайте своевременно прахоуловителната торба. u Проверявайте и почиствайте прахоуловителната торба след всяка употреба. u За да предотвратите опасността от пожар, след ря- зане на алуминиеви сплави почиствайте прахоуло- вителната торба. Външна система за прахоулавяне За аспирация към адаптера за прахоулавяне(35) можете да свържете и маркуч на прахосмукачка (Ømm). – Свържете маркуча на прахосмукачката с адаптера за прахоулавяне(35). Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. Почистване на прахоуловителния адаптер За осигуряване на оптимална степен на прахоулавяне адаптерът (35) трябва периодично да бъде почистван. – Издърпайте със завъртане прахоуловителния адаптер (35) от отвора за изхвърляне на стърготините (36). – Отстранете стърготини и откъртени парченца от обра- ботвания детайл. – Поставете отново със завъртане прахоуловителния адаптер в отвора за изхвърляне на стърготините, дока- то бъде захванат с прещракване от задържащия пръс- тен на отвора. Смяна на циркулярния диск (вж. фиг. e1−e4) u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните. Използвайте само режещи дискове, чиято максимално допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент. Използвайте само циркулярни дискове, които съответс- тват на посочените в това ръководство за експлоатация данни и са изпитани по EN847‑1 и обозначени по съот- ветния начин. Използвайте само дискове, които се препоръчват от про- изводителя на електроинструмента и са подходящи за об- Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)318 | Български работвания от Вас материал. Това предотвратява прегря- ването на зъбите при рязане. Демонтиране на циркулярния диск – Поставете електроинструмента в работна позиция. – Разхлабете фиксиращия винт(37) с шестостенния ключ (6mm)(30), докато щангата(38) не може да се откачи свободно. – Развийте закрепващия болт(39) (прибл. на 2оборо- та) с шестостенния ключ (4mm)(30). Не развивайте винта докрай. – Развийте закрепващия болт(40) (прибл. на 6оборо- та) с шестостенния ключ (4mm)(30). Не развивайте винта докрай. – Издърпайте напред и надолу и извадете капака(41) от застопоряващия винт(40). – Наклонете предпазния кожух(6) назад и го задръжте в тази позиция. – Окачете единия отвор на щангите(38) на застопорява- щия винт(40). Така шарнирно окаченият предпазен кожух се задър- жа в отворено положение. – Завъртете винта с глава с вътрешен шестостен(43) с шестостенния ключ (6mm)(30) и натиснете едновре- менно фиксирането на шпиндела(42), докато не се

– Задръжте бутона за блокиране на вала(42) натиснат и развийте винта(43), като го въртите по посока на ча- совниковата стрелка (лява резба!). – Демонтирайте застопоряващия фланец(44). – Извадете циркулярния диск(34). Монтиране на циркулярния диск u При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху предпазния кожух! Ако е необходимо, почистете всички детайли, които ще

– Поставете новия циркулярен диск на вътрешния засто- поряващ фланец(45). – Монтирайте застопоряващия фланец(44) и винта с шестостенна глава(43). Натиснете бутона за блокира- не на вала(42), докато захване вала с прещракване, и затегнете винта с шестостенна глава, като го въртите обратно на часовниковата стрелка. – Откачете щангите(38) от застопоряващия винт(40) и спуснете отново надолу шарнирно окачения предпа- зен кожух(6). – Вкарайте капака(41) отново под застопоряващия винт(40). – Отново затегнете здраво застопоряващите винтове(40) и(39). – Върнете щангите(38) до първоначалната им позиция и затегнете отново на ръка застопоряващия винт(37) с ключ с вътрешен шестостен (6mm)(30). Работа с електроинструмента u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Транспортно обезопасяване (вж.фигA) Транспортно обезопасяване(26) улеснява пренасянето на електроинструмента до различни работни площадки. Освобождаване на електроинструмента (работна

– Натиснете леко надолу плъзгащото рамо (23), като го държите за ръкохватката (3), за да се освободи бутона за застопоряване при транспортиране (26). – Издърпайте бутона за застопоряване при транспорти- ране (26) докрай навън. – Повдигнете бавно нагоре плъзгащото се рамо (23). Блокиране на електроинструмента (позиция за транспортиране) – Избутайте плъзгащото се рамо(23) докрай назад и го обезопасете в тази позиция. – Прекарайте рамото на плъзгащото се рамо дотолкова надолу, че транспортното обезопасяване(26) да се притисне докрай навътре. Други указания: Транспортиране Застопоряване на плъзгащото се рамо Плъзгащият механизъм на рамото (23) може да бъде зас- топорен с помощта на лоста (2). При това са възможни две позиции на плъзгащото се рамо: – Плъзгащото се рамо е изместено докрай назад (за чел- ни срезове) – Плъзгащото се рамо е изтеглено докрай напред (за компактна транспортна позиция) Освобождаване на плъзгащото се рамо (вж. фиг. B1) След освобождаване на плъзгащото се рамо целият меха- низъм на плъзгане (23) е готов за работа. – Натиснете застопоряващия лост (2) до упор надолу. – Застопоряващият клин на застопоряващия лост осво- бождава двете долни стави на плъзгащото се рамо. Осигуряване на плъзгащото се рамо (вж. фиг. B2) Плъзгащото се рамо е изместено докрай назад: – Преместете плъзгащото се рамо (23) до упор назад. – Така двете горни щанги на ставата на плъзгащото се рамо са изправени и са затворени. – Издърпайте застопоряващия лост (2) нагоре, докато застопоряващият клин застане между двете долни щанги на ставата на плъзгащото се рамо. – Така изместеното до крайна задна позиция плъзгащо се рамо (23) е застопорено. Плъзгащото се рамо е изместено докрай напред: – Издърпайте плъзгащото се рамо (23) до упор напред. – Така плъзгащият механизъм е изтеглен докрай. 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 319 – Издърпайте застопоряващия лост (2) нагоре, докато застопоряващият клин застане между двете долни щанги на ставата на плъзгащото се рамо. – Така изместеното до крайна предна позиция плъзгащо се рамо (23) е застопорено. Подготовка за работа Удължаване на стенда за рязане (вж. фиг. C) Дълги детайли трябва да бъдат подпирани в свободния им

Подпората за обработвания детайл на стенда за рязане може с помощта на удължителната скоба (16) да се уго- леми отляво и отдясно. – Отворете застопоряващия лост (18) навътре. – Издърпайте навън удължителната скоба (16) до жела- ната дължина (максимално 204 мм). – За застопоряване на удължитената скоба натиснете застопоряващия лост (18) отново навън. Изместване на опорната шина (вж.фиг.D–E) При изработване на срезове под наклон в хоризонтална и/или вертикална равнина в зависимост от посоката на рязане трябва да издърпате навън, респ. напълно да демонтирате лявата или дясната регулируема опорна шина(7). ъгъл на скосява- не във верти- кална равнина ъгъл на скосява- не в хоризонтал-

≤44° (вдясно/вляво) – Разхлабете фиксиращия винт(46). – Издърпайте докрай навън лявата регулируема опорна шина(7). 0°−47°

≥45° (вдясно/вляво) – Разхлабете фиксиращия винт(46). – Издърпайте докрай навън лявата регулируема опорна шина(7). – Извадете нагоре регулируемата опорна шина. – Извадете фиксиращия винт(46). 0°−47°

≤44° (вдясно/вляво) – Разхлабете фиксиращия винт(46). – Издърпайте докрай навън дясната регулируема опорна шина(7). – Извадете нагоре регулируемата опорна шина. 0°−47°

≥45° (вдясно/вляво) Регулиране на демпфирането на плъзгащото се рамо (вж.фиг.F) Плъзгащият механизъм на рамото(23) е настроен в заво- да-производител и в състояние на доставка движението му не се демпфира. Можете да настроите демпфирането на плъзгащия меха- низъм съобразно желанието си с помощта на демпфера(47): твърдо – контролирани работни движения; меко – бързи срезове. – Развийте двата регулиращи винта(48) с шестостенния ключ (4mm)(30) за по-меко демпфиране

– затегнете двата регулиращи винта(48) за по-твърдо демпфиране. Застопоряване на детайла (вж. фиг. G) За осигуряване на оптимална сигурност на работа трябва винаги да застопорявате детайла. Не обработвайте детайли, които са твърде малки, за да бъдат застопорени. – Притиснете детайла здраво към опорната шина (8). – Вкарайте включената в окомплектовката винтова ско- ба (19) в един от предвидените за целта отвори (49). – Застопорете здраво детайла, като въртите винтовата щанга (50). Настройване на хоризонтален и вертикален ъгъл на наклон За осигуряване на прецизни срезове след интензивно из- ползване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригира-

За целта трябва да имате опит и съответните специализи- рани инструменти. Тази дейност ще бъде извършена бързо и качествено в оторизиран сервиз за електроинструменти на Бош. u Затягайте застопоряващата ръкохватка (11) винаги преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл. Настройване на ъгъл на среза в хоризонтална равнина Настройване на ъгъла на наклон хоризонтален стандартен (вж. фиг. H) За бързото и прецизно настройване на често използ- вани ъгли на хоризонтален наклон върху стенда за ря- зане са предвидени канали (14): наляво надясно

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60° – Освободете застопоряващата ръкохватка (11), ако е

– Издърпайте лоста (12) и завъртете стенда (33) наляво или надясно до желания надрез. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)320 | Български – След това отпуснете лоста. Трябва да усетите отчетли- вото прещракване, с което той влиза в надреза. – Отново затегнете ръкохватката (11). Настройване на произволен ъгъл на скосяване в хоризонтална равнина (вж. фиг.I) Наклонът на среза в хоризонтална равнина може да се настрои в диапазона до 52° (наляво) и 60° (надясно). – Освободете застопоряващата ръкохватка (11), ако е

– Издърпайте лоста (12) и едновременно натиснете на- долу бутона за блокиране (10) в предния край. С това лостът (12) се застопорява и работният плот е

– Завъртете стенда за рязане (33) за фиксиращата ско- ба наляво или надясно, докато стрелката (51) не пока- же желания хоризонтален ъгъл на наклон. – Отново затегнете ръкохватката (11). – За да освободите отново лоста (12) за настройване на стандартни ъгли на скосяване), издърпайте лоста наго-

Бутонът за застопоряване на лоста (10) отскача отно- во в първоначалната си позиция и лостът (12) може от- ново да влиза и да се захваща в изрязаните за целта канали (14). Настройване на наклона на среза във вертикална

Наклонът на среза във вертикална равнина може да се настрои в диапазона до 47° (наляво) и 47° (надясно). За бързо и прецизно регулиране на често пъти използва- ните рязания под наклон във вертикална равнина са предвидени ограничители за ъглите 0°, 22,5° и 45° и 47°. Настройка на лявата зона за наклон във вертикална равнина (45° до 0°) – Издърпайте докрай навън лявата регулируема опорна шина(7). – Освободете застопоряващата ръкохватка(13). – Наклонете рамото(23) на инструмента за ръкохватката(3), докато индикаторът за ъгъл(28) не покаже желания вертикален ъгъл на скосяване. – Задръжте плъзгащото се рамо(23) в тази позиция и затегнете отново ръкохватката(13). Силата на затягане на ръкохватката трябва да задържа плъзгащо се рамо здраво и сигурно при произволен ъгъл на скосяване във вертикална равнина. Настройка на дясната зона за наклон във вертикална равнина (0° до 45°) (вж.фиг.J) – Издърпайте докрай навън дясната регулируема опор- на шина(7). – Освободете застопоряващата ръкохватка(13). – Наклонете плъзгащото се рамо(23), като го държите за ръкохватката(3) леко наляво от позицията 0° и за- въртете ръкохватката(32), докато достигнете желания наклон във вертикална равнина. – Наклонете рамото(23) на инструмента за ръкохватката(3), докато индикаторът за ъгъл(21) не покаже желания вертикален ъгъл на скосяване. – Задръжте плъзгащото се рамо(23) в тази позиция и затегнете отново ръкохватката(13). Силата на затягане на ръкохватката трябва да задържа плъзгащо се рамо здраво и сигурно при произволен ъгъл на скосяване във вертикална равнина. Настройване на стандартен вертикален наклон на среза 0° За да може по-лесно да се настройва стандар- тен вертикален наклон на среза 0°, въртящата се ръчка (32) се фиксира в зоната на вертикал- ния наклон наляво. – Наклонете плъзгащото се рамо (23) отдясно през по- зицията 0°. Настройка на цялата зона за наклон във вертикална равнина (–47° до +47°) – Изтеглете двете преместващи се опорни шини(7) док-

– Освободете застопоряващата ръкохватка(13). – Наклонете плъзгащото се рамо(23), като го държите за ръкохватката(3) леко наляво от позицията 0° и за- въртете ръкохватката(32), докато достигнете желания наклон във вертикална равнина. – Наклонете наляво или надясно плъзгащото се рамо (23), като го държите за ръкохватката(3), докато стрелката(28) или(21) покаже желания вертикален ъгъл на скосяване. – Задръжте плъзгащото се рамо(23) в тази позиция и затегнете отново ръкохватката(13). Силата на затягане на ръкохватката трябва да задържа плъзгащо се рамо здраво и сигурно при произволен ъгъл на скосяване във вертикална равнина. Настройване на стандартен вертикален наклон на среза 22,5° (вж. фиг. K) Издърпайте докрай назад бутона за настройване (29) и го завъртете на 90°. След това наклонете плъзгащото се ра- мо (23) като го държите за ръкохватката (3), докато усе- тите отчетливото прещракване на плъзгащото се рамо. Пускане в експлоатация Включване (вж.фиг.L) – За включване на електроинструмента първо премес- тете блокировката(4) до средата и след това натисне- те пусковия прекъсвач(52) и го задръжте натиснат. Указание: Поради съображения за сигурност пусковият прекъсвач (52) не може да бъде застопорен във включе- 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 321 но положение и по време на работа трябва да бъде дър- жан натиснат.

– За изключване отпуснете пусковия прекъсвач (52). Ограничение на пусковия ток Електронната система за ограничаване на пусковия ток ограничава мощността при включване на електроинстру- мента и позволява захранването му да се извършва от мрежи с предпазители 16А. Указание: Ако веднага след включване електроинстру- ментът започва да работи на максимални обороти, е пов- реден модулът за ограничаване на пусковия ток. Електро- инструментът трябва да се изпрати незабавно в оторизи- ран сервиз за електроинструменти. Адреси: Клиентска служба и консултация относно употребата. Указания за работа Общи указания за рязане u Винаги затягайте застопоряващата ръкохватка (11) обтяжната ръкохватка (13) преди рязане. В проти- вен случай циркулярният диск може да се заклини в разрязвания детайл. u Винаги затягайте застопоряващата ръкохватка(11) и захващащия лост преди рязане. В противен слу- чай циркулярният диск може да се заклини в разрязва- ния детайл. u Винаги, когато разрязвате, предварително трябва да се уверите, че по цялата дължина на среза цир- кулярният диск няма да допре опорната шина, вин- товите скоби или други елементи на електроинстру- мента. Отстранете евентуално монтирани помощни опори или съответно ги преместете. Предпазвайте режещия диск от резки натоварвания и удари. Не излагайте режещия диск на странично натовар-

Разрязвайте само материали, включени в описанието на предназначението на електроинструмента. Не обработвайте деформирани детайли. Детайлът трябва да има винаги прав ръб, с който да се опира в опорната

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин. Уверете се, че шарнирно окаченият предпазен кожух функционира нормално и може да се движи свободно. При спускане на рамото на електроинструмента надолу предпазният кожух трябва да се отваря. При повдигане на рамото на електроинструмента нагоре предпазният кожух трябва отново да се затваря над циркулярния диск и да се застопорява в най-горна позиция. Позиция на оператора (вж. фиг. M) u Не заставайте в една равнина с циркулярния диск пред електроинструмента, а винаги встрани. Така тялото Ви е предпазено от евентуален откат. – Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента. – Не поставяйте ръцете си напряко пред рамото на елек- троинструмента. Смяна на вложките (вж. фиг. P) Червените вложки (9) могат след продължителна работа с електроинструмента да се износят. Заменяйте повредени вложки. – Поставете електроинструмента в работна позиция. – Развийте винтовете (53) с шестостенен ключ (4 мм) (30) и демонтирайте старите вложки. – Поставете новата дясна вложка. – Затегнете вложката с винтовете (53) по възможност по-надясно, така че циркулярният диск да не я допира по цялата дължина на хода си при изтегляне. – Повторете аналогично същото за новата лява вложка. Допустими размери на обработвания детайл Максимален размер на детайла: ъгъл на скосява- не в хоризонтал-

наклон на среза във вертикална

Височина х ши- рочина [mm] 0° 0° 80 x 306 45° 0° 80 x 216 0° 45° (вляво) 54 x 296 0° 45° (вдясно) 30 x 296 45° 45° (вляво) 54 x 208 45° 45° (вдясно) 30 x 208 Mинимални детайли (= всички детайли, които могат да бъдат захванати с включената в окомплектовката винтова скоба (19) вляво или вдясно от циркулярния диск): 145 x 306 мм (дължина х ширина) Максимална дълбочина на рязане (0°/0°): 100 мм

Рязане без подаване (отрязване по дължина) (вж.фиг.N) – Избутайте плъзгащото се рамо(23) докрай назад и го обезопасете в тази позиция. Уверете се, че дълбочинният ограничител(25) е натис- нат докрай навътре и регулиращият винт(24) влиза в отвора без да допира дълбочинния ограничител при преместване на плъзгащото се рамо. – Застопорете детайла по подходящ за размерите му на-

– При нужда настройте желаните ъгли на скосяване (в хоризонтална и/или вертикална равнина). – Включете електроинструмента. – Прекарайте плъзгащото се рамо(23) с ръкохватката(3) бавно надолу. – Разрежете детайла с равномерно подаване. – Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти. – Повдигнете бавно нагоре плъзгащото се рамо(23). Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)322 | Български Рязане с подаване (вж. фиг. O) u Захванете ръкохватката здраво преди да включите електроинструмента и я дръжте така през цялото време, докато режете. По време на рязане внима- вайте през цялото време да контролирате премест- ването на плъзгащото се рамо. Вследствие на изклю- чително лекото преместване на плъзгащото се рамо един момент на невнимание може да предизвика се- риозни наранявания. – Обезопасете плъзгащото се рамо(23). Чрез изтегляне и връщане на плъзгащото се рамо(23), проверете дали целият плъзгащ механизъм функционира правилно. – Застопорете детайла по подходящ за размерите му на-

– При нужда настройте желаните ъгли на скосяване (в хоризонтална и/или вертикална равнина). – Издърпайте плъзгащото се рамо(23) с ръкохватката(3) на такова разстояние от опорната шина(8), че циркулярният диск да застане непосредс- твено пред детайла. – Включете електроинструмента. – Прекарайте плъзгащото се рамо(23) с ръкохватката(3) бавно надолу. – След това натиснете плъзгащото се рамо(23) по посо- ка на опорната шина(8) и разрежете детайла с равно- мерно подаване. – Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти. – Повдигнете бавно нагоре плъзгащото се рамо(23). Регулиране на дълбочинния ограничител (изработване на жлебове) (вж. фиг. Q) Когато изработвате канал или използвате дистанционна опора, дълбочинният ограничител трябва да бъде измес-

– Наклонете дълбочинния ограничител (25) навън. – Наклонете плъзгащото се рамо (23) за ръкохватката (3) до желаната позиция. – Завъртете регулиращия винт (24), докато краят му допре до дълбочинния ограничител (25).. – Повдигнете бавно нагоре плъзгащото се рамо (23). Специални детайли При разрязване на огънати или кръгли детайли трябва да ги застопорите специално, така че да ги осигурите срещу измятане. По линията на среза не трябва да възниква междина между детайла, опорната шина и стенда за ряза-

Ако е необходимо, трябва предварително да изработите подходящи застопоряващи детайли. Обработване на профилни летви Можете да обработвате профилни летви по два различни

Перваз за под Перваз за таван – поставени сре- щу опорната

– легнали на ма- сата за рязане Освен това в зависимост от широчината на профилната летва можете да изпълнявате срезовете с или без изтег-

Винаги изпробвайте настроения наклон на среза (хори- зонтален и/или вертикален) първо върху отпадъчно труп-

За осигуряване на прецизни срезове след интензивно из- ползване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригира-

За целта трябва да имате опит и съответните специализи- рани инструменти. Тази дейност ще бъде извършена бързо и качествено в оторизиран сервиз за електроинструменти на Бош. Настройване на стандартен вертикален наклон на среза 0° – Поставете електроинструмента в позиция за транспор-

– Завъртете стенда (33) до надреза (14) за 0°. Лостът (12) трябва да се захване в канала с отчетливо прещ-

Проверка (вж. фиг. R1) – Настройте ъгломер на 90° и го поставете на масата (33). Рамото на транспортира трябва да е подравнено по цяла- та си дължина спрямо циркулярния диск (34). Регулиране (вж. фиг. R2) – Освободете застопоряващата ръкохватка (13). – Развийте двата застопоряващи винта (54) (най-малко 1 оборот) с глух ключ (10 mm). – Развийте регулиращия винт (56) (прибл. на 3 оборо- та) с шестостенния ключ (4 мм) (30). – Завъртете регулиращия винт (55) с шестостенния ключ (4 мм) (30) наляво или надясно така, че рамото на ъгломера да се подравни по цялата си дължина спрямо циркуляра. – Отново затегнете застопоряващата ръкохватка (13). След това затегнете отново първо регулиращия винт (56) и след това регулиращите винтове (54). Ако след регулирането стрелките (28) и (21) не съвпадат точно с маркировките 0 на скалата (27), развийте засто- поряващите винтове на стрелките с обикновена кръстата 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsБългарски | 323 отвертка и подравнете стрелките спрямо съответната маркировка 0. Регулиране на вертикален стандартен ъгъл на наклон 45° (вляво) – Поставете електроинструмента в работна позиция. – Завъртете стенда (33) до надреза (14) за 0°. Лостът (12) трябва да се захване в канала с отчетливо прещ-

– Издърпайте докрай навън лявата регулируема опорна шина (7). – Освободете застопоряващата ръкохватка (13) и нак- лонете плъзгащото се рамо, като го държите за ръкох- ватката (3), до упор наляво (45). Проверка (вж. фиг. S1) – Настройте ъгломер на 45° и го поставете на масата (33). Рамото на транспортира трябва да е подравнено по цяла- та си дължина спрямо циркулярния диск (34). Регулиране (вж. фиг. S2) – Завъртете регулиращия винт (57) с шестостенния ключ (8 мм) наляво или надясно така, че рамото на ъг- ломера да се подравни по цялата си дължина спрямо

– Отново затегнете застопоряващата ръкохватка (13). Ако след настройването стрелките (28) и (21) не са под- равнени с маркировката 45° на скалата (27), проверете още веднъж точността на стрелките при наклон 0. След това отново настройте наклон на вертикалния срез 45°. Регулиране на вертикален стандартен ъгъл на наклон 45° (вдясно) – Поставете електроинструмента в работна позиция. – Завъртете стенда (33) до надреза (14) за 0°. Лостът (12) трябва да се захване в канала с отчетливо прещ-

– Издърпайте докрай навън дясната регулируема опор- на шина (7). – Освободете застопоряващата ръкохватка (13). – Наклонете плъзгащото се рамо, като го държите за ръкохватката (3) леко наляво от позицията 0° и завъртете ръкохватката (32), докато достигне- те желания наклон във вертикална равнина. – Наклонете плъзгащото се рамо до упор надясно (45°), като го държите за ръкохватката (3). Проверка (вж. фиг. T1) – Настройте ъгломер на 135° и го поставете на масата (33). Рамото на транспортира трябва да е подравнено по цяла- та си дължина спрямо циркулярния диск (34). Регулиране (вж. фиг. T2) – Завъртете регулиращия винт (58) с шестостенния ключ (8 мм) наляво или надясно така, че рамото на ъг- ломера да се подравни по цялата си дължина спрямо

– Отново затегнете застопоряващата ръкохватка (13). Ако след настройването стрелките (28) и (21) не са под- равнени с маркировката 45° на скалата (27), проверете още веднъж точността на стрелките при наклон 0. След това отново настройте наклон на вертикалния срез 45°. Подравняване на скалата за ъгъл на скосяване в хоризонтална равнина – Поставете електроинструмента в работна позиция. – Завъртете стенда (33) до надреза (14) за 0°. Лостът (12) трябва да се захване в канала с отчетливо прещ-

Проверка (вж. фиг. U1) – Установете ъгломер на 90 и го поставете между опор- ната шина (8) и циркулярния диск (34) на стенда (33). Рамото на транспортира трябва да е подравнено по цяла- та си дължина спрямо циркулярния диск (34). Регулиране (вж.фиг.U2) – Развийте и четирите регулиращи винта(59) с шестос- тенния ключ (4mm)(30) и завъртете работния плот(33) заедно със скалата(31), докато рамото на ъгломера се подравни спрямо циркулярния диск по цялата си дължина. – Отново затегнете винтовете. Ако след настройването стрелката (51) не е на една ли- ния с маркировката 0° на скалата(31), развийте винта(60) с обикновена отвертка и подравнете стрелката спрямо маркировката 0°. Настройване на силата на затягане на застопоряващата ръкохватка (13) (вж. фиг. V) Силата на затягане на застопоряващата ръкохватка (13) може да бъде регулирана.

– Силата на затягане на ръкохватката трябва да задържа плъзгащо се рамо здраво и сигурно при произволен наклон във вертикална равнина.

– Освободете застопоряващата ръкохватка (13). – За да намалите силата на задържане, завъртете регу- лиращия винт (61) с глух ключ (17 мм) обратно на ча- совниковата стрелка, респ., за да увеличите силата на задържане, го завъртете по часовниковата стрелка. – Настройте наклон във вертикална равнина, затегнете застопоряващата ръкохватка (13) и проверете дали сте настроили желаната сила на затягане. Транспортиране (вж.фиг.W) Преди транспортиране на електроинструмента трябва да изпълните следните стъпки: – Избутайте плъзгащото се рамо(23) докрай назад и го обезопасете в тази позиция (вж. „Обезопасяване на плъзгащото се рамо“, стр.23). – Уверете се, че дълбочинният ограничител(25) е натис- нат докрай навътре и регулиращият винт(24) влиза в отвора без да допира дълбочинния ограничител при преместване на плъзгащото се рамо. Bosch Power Tools 1 609 92A 7N4 | (25.11.2022)324 | Български – Прекарайте рамото на плъзгащото се рамо дотолкова надолу, че транспортното обезопасяване(26) да се притисне докрай навътре. – Вкарайте удължителната скоба(16) докрай навътре. – Настройте ъгъл на наклона във вертикална равнина 0° и затегнете ръкохватката(13). – Завъртете работния плот(33) до упор наляво и затег- нете ръкохватката(11). – Вържете захранващия кабел с лентата със захващане(62). – Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинст-

– При транспортиране по възможност поставяйте неиз- ползваните циркулярни дискове в затворени кутии. – Носете електроинструмента като го хващате странично за отворите за хващане(17) върху масата на циркуля-

• u При транспортиране на електроинструмента за зах- ващане използвайте само предвидените за целта елементи, никога предпазните съоръжения, плъзга- щото се рамо (23) или ръкохватката (3). Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Шарнирно окаченият предпазен кожух трябва да може да се затваря самостоятелно. Затова поддържайте зоната около него чиста. Винаги след работа почиствайте праха и стърготините с продухване със сгъстен въздух или с мека четка. – Редовно почиствайте ролката(20) и плъзгащото се рамо(23). Допълнителни приспособления Каталожен номер Винтова скоба 1609B06203 Вложки 1609B04263 1609B04264 Прахоуловителна торба 1609B02595 Адаптер за прахоулавяне 2607001977 Валидно за следните типове: 3 601 M27 04./ p. 0
• L./ p. 8
• ./ p. 0
• B./ K. Каталожен номер Циркулярни дискове за дърво и плочи, панели и лет- p. 0

Циркулярни дискове за твърда дървесина, композит- ни материали, пластмаси и цветни метали Циркулярен диск 254 x 25,4 mm, 40

Валидно за следните типове: 3 601 M27 00./... 03./... 07./... 06. Циркулярни дискове за дърво и плочи, панели и лет-

Циркулярни дискове за твърда дървесина, композит- ни материали, пластмаси и цветни метали Циркулярен диск 254 x 30 mm, 80

Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- 1 609 92A 7N4 | (25.11.2022) Bosch Power ToolsМакедонски | 325 ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Циркуляр за
