RLM46160S - Fűnyíró RYOBI - Ingyenes használati útmutató

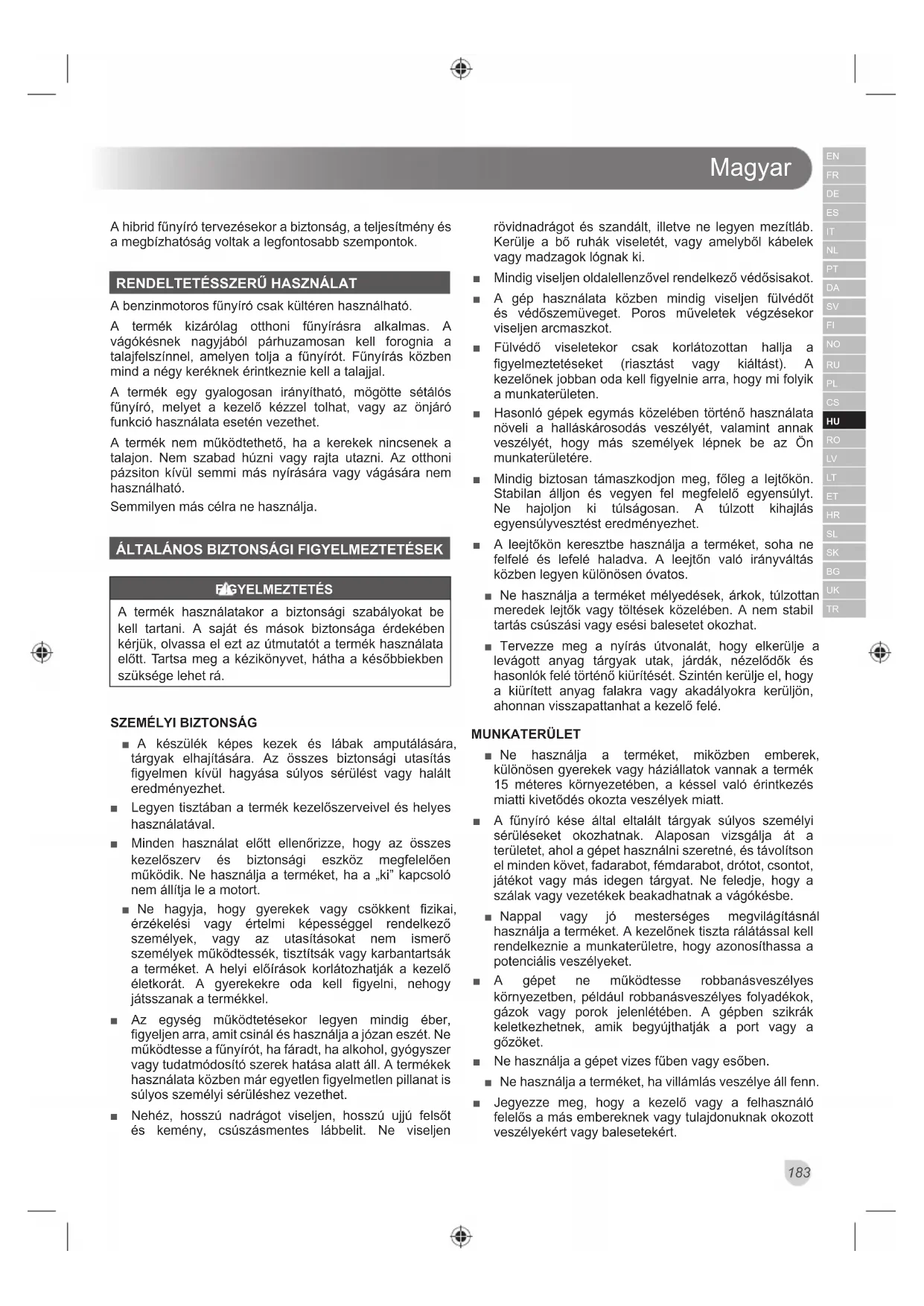

HASZNÁLATI ÚTMUTATÓ RLM46160S RYOBI

A hibrid fűnyíró tervezésekor a biztonság, a teljesítmény és a megbízhatóság voltak a legfontosabb szempontok.

RENDELTETÉSSZERŰ HASZNÁLAT

A benzinmotoros fűnyíró csak kültéren használható. A termék kizárólag otthoni fűnyírásra alkalmas. A vágókésnek nagyjából párhuzamosan kell forognia a talajfelszínnel, amelyen tolja a fűnyírót. Fűnyírás közben mind a négy keréknek érintkeznie kell a talajjal. A termék egy gyalogosan irányítható, mögötte sétálós fűnyíró, melyet a kezelő kézzel tolhat, vagy az önjáró funkció használata esetén vezethet. A termék nem működtethető, ha a kerekek nincsenek a talajon. Nem szabad húzni vagy rajta utazni. Az otthoni pázsiton kívül semmi más nyírására vagy vágására nem használható. Semmilyen más célra ne használja.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS A termék használatakor a biztonsági szabályokat be kell tartani. A saját és mások biztonsága érdekében kérjük, olvassa el ezt az útmutatót a termék használata előtt. Tartsa meg a kézikönyvet, hátha a későbbiekben szüksége lehet rá.

■ A készülék képes kezek és lábak amputálására, tárgyak elhajítására. Az összes biztonsági utasítás figyelmen kívül hagyása súlyos sérülést vagy halált eredményezhet. ■ Legyen tisztában a termék kezelőszerveivel és helyes használatával. ■ Minden használat előtt ellenőrizze, hogy az összes kezelőszerv és biztonsági eszköz megfelelően működik. Ne használja a terméket, ha a „ki” kapcsoló nem állítja le a motort. ■ Ne hagyja, hogy gyerekek vagy csökkent fizikai, érzékelési vagy értelmi képességgel rendelkező személyek, vagy az utasításokat nem ismerő személyek működtessék, tisztítsák vagy karbantartsák a terméket. A helyi előírások korlátozhatják a kezelő életkorát. A gyerekekre oda kell figyelni, nehogy játsszanak a termékkel. ■ Az egység működtetésekor legyen mindig éber, figyeljen arra, amit csinál és használja a józan eszét. Ne működtesse a fűnyírót, ha fáradt, ha alkohol, gyógyszer vagy tudatmódosító szerek hatása alatt áll. A termékek használata közben már egyetlen figyelmetlen pillanat is súlyos személyi sérüléshez vezethet. ■ Nehéz, hosszú nadrágot viseljen, hosszú ujjú felsőt és kemény, csúszásmentes lábbelit. Ne viseljen rövidnadrágot és szandált, illetve ne legyen mezítláb. Kerülje a bő ruhák viseletét, vagy amelyből kábelek vagy madzagok lógnak ki. ■ Mindig viseljen oldalellenzővel rendelkező védősisakot. ■ A gép használata közben mindig viseljen fülvédőt és védőszemüveget. Poros műveletek végzésekor viseljen arcmaszkot. ■ Fülvédő viseletekor csak korlátozottan hallja a figyelmeztetéseket (riasztást vagy kiáltást). A kezelőnek jobban oda kell figyelnie arra, hogy mi folyik a munkaterületen. ■ Hasonló gépek egymás közelében történő használata növeli a halláskárosodás veszélyét, valamint annak veszélyét, hogy más személyek lépnek be az Ön munkaterületére. ■ Mindig biztosan támaszkodjon meg, főleg a lejtőkön. Stabilan álljon és vegyen fel megfelelő egyensúlyt. Ne hajoljon ki túlságosan. A túlzott kihajlás egyensúlyvesztést eredményezhet. ■ A leejtőkön keresztbe használja a terméket, soha ne felfelé és lefelé haladva. A leejtőn való irányváltás közben legyen különösen óvatos. ■ Ne használja a terméket mélyedések, árkok, túlzottan meredek lejtők vagy töltések közelében. A nem stabil tartás csúszási vagy esési balesetet okozhat. ■ Tervezze meg a nyírás útvonalát, hogy elkerülje a levágott anyag tárgyak utak, járdák, nézelődők és hasonlók felé történő kiürítését. Szintén kerülje el, hogy a kiürített anyag falakra vagy akadályokra kerüljön, ahonnan visszapattanhat a kezelő felé. MUNKATERÜLET ■ Ne használja a terméket, miközben emberek, különösen gyerekek vagy háziállatok vannak a termék 15 méteres környezetében, a késsel való érintkezés miatti kivetődés okozta veszélyek miatt. ■ A fűnyíró kése által eltalált tárgyak súlyos személyi sérüléseket okozhatnak. Alaposan vizsgálja át a területet, ahol a gépet használni szeretné, és távolítson el minden követ, fadarabot, fémdarabot, drótot, csontot, játékot vagy más idegen tárgyat. Ne feledje, hogy a szálak vagy vezetékek beakadhatnak a vágókésbe. ■ Nappal vagy jó mesterséges megvilágításnál használja a terméket. A kezelőnek tiszta rálátással kell rendelkeznie a munkaterületre, hogy azonosíthassa a potenciális veszélyeket. ■ A gépet ne működtesse robbanásveszélyes környezetben, például robbanásveszélyes folyadékok, gázok vagy porok jelenlétében. A gépben szikrák keletkezhetnek, amik begyújthatják a port vagy a gőzöket. ■ Ne használja a gépet vizes fűben vagy esőben. ■ Ne használja a terméket, ha villámlás veszélye áll fenn. ■ Jegyezze meg, hogy a kezelő vagy a felhasználó felelős a más embereknek vagy tulajdonuknak okozott veszélyekért vagy balesetekért.Magyar

■ Tragikus balesetek fordulhatnak elő, ha a kezelő nem veszi észre a gyerekek jelenlétét. A gyerekeknek figyelmét felkelti a gép és a fűnyírás. Ne feltételezze azt, hogy a gyerekek ugyanott maradnak, ahol utoljára látta őket. ■ A nyírandó területtől a gyerekeket tartsa távol, és a kezelőn kívüli felelős felnőtt körültekintően felügyelje őket, aki álljon készenlétben és a terméket kapcsolja ki, ha egy gyerek belép erre a területre. ■ Vak sarkok, bokrok, fák vagy egyéb tárgyak, pl. a látást korlátozó belógó bokrok megközelítésekor rendkívül óvatos legyen. ■ Tartsa tisztán a munkaterületet. A rendetlen vagy sötét munkaterületek balesetekhez vezethetnek. FŰNYÍRÓ BIZTONSÁGI FIGYELMEZTETÉSEK ■ Használat előtt mindig vizsgálja át vizuálisan a szerszámot, és ellenőrizze, hogy a kések, a kések csavarjai valamint a vágószerelvény nincsenek elhasználódva és nem sérültek meg. ■ Az egyensúly megtartása érdekében az elhasználódott vagy sérült késeket és csavarokat teljes készletben cserélje ki. ■ Soha ne működtesse a fűnyírót, ha a kezelő jelenlétét érzékelő vezérlő elengedése nem állítja le a motort. ■ Ne használja a terméket anélkül, hogy a teljes fûfelfogót vagy az őr a önzáró kiadónyíiására a helyén. ■ A termékre szerelt kés éles. Óvatosan járjon el, és viseljen nehéz igénybevételre tervezett kesztyűt a felszerelésükkor, cseréjükkor, tisztításukkor vagy a csavarok ellenőrzésekor. ■ A sérült vagy olvashatatlan címkék cseréjéhez vigye vissza a terméket egy hivatalos szervizközpontba. ■ Gyakori időközönként ellenőrizze a csavaranyák, csavarok és fejescsavarok megfelelő meghúzását, hogy a gép biztonságos üzemi állapotban legyen. ■ Rendszeresen ellenőrizze a fűgyűjtő kopását, kilyukadását vagy károsodását. Ez tárgyak a gép által a kezelő felé vetését okozhatja. ■ A termék használata előtt cserélje ki az elhasználódott vagy sérült alkatrészeket. ■ A felhasználó a biztonsági zónában, a fogantyúrudak mögött tartózkodva körültekintően kapcsolja be a motort. Ne indítsa be a terméket, ha: ● nincs mind a négy kereke a talajon ● a fűkidobó csúszda kint van, és nem védi a fűdoboz és a fűkidobó csúszda fedele ● a gép körül álló személyek keze és lába nincs távol a vágókések burkolatától ■ Ne erőltesse a terméket. A gép jobban teljesít és biztonságosabban dolgozik olyan sebesség használatakor, amilyenre azt tervezték. ■ Ne terhelje túl a terméket. Hosszú, sűrű fű vágása a motor fordulatszámának csökkenését vagy az áramellátás megszakítását okozhatja. Hosszú, vastag fű nyírásakor a terhelés csökkentéséhez az első vágásnál nagy vágási magasságot állítson be. ■ Kavicsos felületeken való áthaladáskor állítsa le a fűnyírót. ■ Ne húzza vissza a terméket, hacsak nem elkerülhetetlen. Ha vissza kell húznia a gépet egy faltól vagy akadálytól, először nézzen le és maga mögé, nehogy elessen vagy a lábaira húzza a gépet. ■ Állítsa le a motort, és hagyja megállni kést, ha a fűnyírót a szállításhoz meg kell dönteni a nem füves területeken való áthaladáskor, valamint amikor a nyírni kívánt területre szállítja vagy onnan elviszi a gépet. ■ Soha ne működtesse a gépet hibás védőburkolatokkal vagy védőlemezekkel, illetve biztonsági berendezések, például felhelyezett terelőlemez és/vagy fűgyűjtő nélkül. ■ Ne döntse meg a fűnyírót a motor indításakor vagy a motor működése közben. Ezzel szabaddá válik a kés, és megnő a tárgyak kivetésének valószínűsége. ■ Az utasításoknak megfelelően, óvatosan indítsa be a motort, a kezét és a lábát tartsa távol a vágási területtől. Ne helyezze kezét vagy lábát a forgó részek alá vagy közelébe. A kiürítő nyílás legyen mindig akadálymentes. Ne indítsa el a készüléket, ha a nyitott kidobó csúszda előtt áll. ■ Ne emelje fel és ne szállítsa a terméket működő motorral. ■ Használaton kívül a fűnyírót jól szellőző, száraz helyen kell tárolni - gyerekektől elzárva. ■ A tartozékok megfelelő összeszereléséhez és használatához kövesse a gyártó utasításait. Csak a gyártó által engedélyezett tartozékokat használja. ■ Ne működtesse a motort olyan zárt területen, ahol veszélyes szén-monoxid gázok gyűlhetnek össze. ■ Ne változtassa meg a motor fordulatszám-beállításait és ne hajtsa túl a motort. ■ Állítsa le a fűnyírót, és várja meg, amíg a kés teljesen megáll. Várjon, amíg a termék lehűl, majd húzza le a gyújtókábelt: ● amikor felügyelet nélkül hagyja a gépet (beleértve a levágott fű kidobását is). ● egy eltömődés vagy az eldugult ürítőcsúszda tisztítása előtt ● ellenőrzés, karbantartás vagy a gépen végzett bármilyen művelet megkezdése előtt; ● a fűtartály eltávolítása előtt vagy a fűkidobó csúszda fedelének kinyitása előtt ● Tankolás előtt ■ Ha a termék erőteljesen rázkódni kezd, haladéktalanul: ● a sérülések, különösen a kések vizsgálatakor ● cserélje ki vagy javítsa meg a sérült alkatrészeket ● ellenőrizze és húzza meg a meglazult alkatrészeket ■ Ha a gép idegen tárggyal ütközik, kövesse a következő lépéseket: ● Állítsa le a terméket és húzza le a gyújtókábelt. ● Alaposan vizsgálja meg a fűnyírót és a fűgyűjtőt,Magyar

hogy nem sérültek-e. ● A fűnyíró újraindítása és a használatának folytatása előtt javítsa meg az esetleges sérüléseket. ■ Kerülje a lyukakat, keréknyomokat, köveket és más rejtett tárgyakat. Az egyenetlen talaj csúszási vagy esési balesetet okozhat. ■ Hagyja lehűlni a motort, mielőtt zárt helyiségben tárolná. ■ A tűzveszély csökkentése érdekében a motort, a hangtompítót és a benzintartály körüli területen ne legyen fű, levél vagy kenőzsír. ■ Az üzemanyagtartály kiürítését a szabadban kell elvégezni. ■ A termék bármilyen beállítása, szállítása vagy hosszabb idejű tárolása előtt válassza le a gyújtásvezetéket. Ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét. ■ A termék nagyon hangos, és maradandó halláskárosodást eredményezhet, ha a kitettség korlátozására, a zaj csökkentésére és a fülvédő használatára vonatkozó előírások nincsenek szigorúan betartva. KARBANTARTÁS ■ A termék szervizelését csak szakképzett szervizszakemberrel szabad elvégeztetni. A nem szakképzett szakember által végzett szervizelés vagy karbantartás a kezelő súlyos sérülését vagy a termék károsodását eredményezheti. ■ Szervizeléskor csak eredeti, gyártó által előállított cserealkatrészeket használjon. Nem engedélyezett alkatrészek használata a felhasználó személyi sérülését vagy a termék károsodását okozhatja. MEGJEGYZÉS: Csak a kézikönyvben felsorolt feladatokat végezze vele. Egyéb javítás tekintetében a terméket csak engedéllyel rendelkező szervizben javíttassa. Őrizze meg a kézikönyvet, hátha a jövőben szüksége lehet rá. Időnként olvassa el és használja olyanok betanítására, akik használhatják a terméket. Ha kölcsönadja valakinek a szerszámot, mellékelje a használati utasítást is. A KÉSZÜLÉK RÉSZEI Lásd 1-13. ábrá.

1. Önjáró üzemmód kapcsoló

3. Indító befecskendező pumpa (szivató)

5. Gyújtógyertya ütköző

6. Üzemanyagtartály fedele

7. Magasságállító kar

8. Berántó-zsinór fogantyúja

10. Indítókötél-vezető gomb

11. Kezelő jelenléte vezérlőkar

12. Olajsapka/mérőpálca

14. Mulcsozó csatlakozó

ÖSSZESZERELÉS KICSOMAGOLÁS A termék összeszerelést igényel. ■ Figyelmesen vizsgálja át a terméket, és bizonyosodjon meg róla, hogy a szállítás során nem tört el és nem sérült meg semmi. ■ Ha bármelyik alkatrész megsérült vagy hiányzik, segítségért hívja a RYOBI szervizközpontot. RAKJEGYZÉK Fűnyíró Kötélvezető Fűgyűjtő Mulcsozó csatlakozó Kezelői kézikönyv Alátétkarika Ábrák Csavaranya Kábelvezető FIGYELMEZTETÉS Ha bármilyen alkatrész megsérült vagy hiányzik, addig ne működtesse a terméket, amíg nem pótolta azokat. A termék sérült vagy hiányzó alkatrésszel való használata súlyos személyi sérüléshez vezethet. FIGYELMEZTETÉS Ne próbálja módosítani a terméket vagy olyan kiegészítőket előállítani, amelyeknek a termékkel való használata nem javasolt. Az ilyen módosítás vagy megváltoztatás helytelen használatnak minősül és veszélyes körülményeket eredményezhet, amelyek komoly személyi sérüléshez vezethetnek. FIGYELMEZTETÉS A fűnyíró biztonsági rendszerek vagy funkciók nem manipulálták, vagy fogyatékkal élő. FIGYELMEZTETÉS Működő termékre ne szereljen fel és ne állítson be semmilyen tartozékot. A motor leállításának elmulasztása súlyos személyi sérülést okozhat. FIGYELMEZTETÉS Mindig szüntesse meg a gyertya vezetékének csatlakoztatását (azaz húzza ki), ha valamilyen elemet szerel fel a gépre.Magyar

FIGYELMEZTETÉS Tilos a fűnyírót úgy működtetni, ha a biztonsági berendezések nincsenek felszerelve vagy nem működnek. Ne használja a fűnyírót sérült biztonsági eszközökkel. A termék sérült vagy hiányzó alkatrésszel való használata komoly személyi sérüléshez vezethet. FELSZERELÉS Lásd 2 - 5. ábrá. ■ Emelje a vágókés magasságát a legmagasabb helyzetbe. ■ A fogantyúkat megfelelő működési helyzetbe rakja. Tolja át a csavarokat a felső és alsó fogantyún lévő lyukakon, majd szorítsa meg a fogantyúk gombját, hogy a helyükre rögzítse a fogantyúkat. ■ Helyezze fel a fűgyűjtőt vagy a mulcsdugót.

A MULCSOZÓ FELSZERELÉSE

Lásd 4. ábrá. MEGJEGYZÉS: A mulcsdugó használatakor ne szerelje be a fűgyűjtőt. ■ Emelje fel és tartsa úgy a hátsó kiürítő ajtaját. ■ Fogja meg a mulcsdugót a fogantyújánál és tegye a dugó jobb oldalát a burkolat hátuljába, ahogy az ábrán látható. ■ Tolja a mulcsdugót előre, majd lefelé, amíg a helyére nem rögzül. Győződjön meg róla, hogy a mulcsdugó szilárdan helyezkedik el a burkolat hátuljában. ■ Engedje le a hátsó kiürítő ajtaját.

A MULCSDUGÓ LESZERELÉSE

■ Emelje fel és tartsa úgy a hátsó kiürítő ajtaját. ■ Fogja meg a mulcsdugót a fogantyújánál, emelje meg, majd lassan húzza ki.

A FŰGYŰJTŐ FELSZERELÉSE

Lásd 5. ábrá. ■ Emelje fel a hátsó kiürítő ajtaját. ■ Emelje fel a fűgyűjtőt a fogantyújánál fogva, és helyezze a hátsó ajtó alá, úgy, hogy a fűgyűjtő keretén lévő kampók beüljenek a fogantyúkeret nyílásaiba. ■ Oldja ki a hátsó ajtót. Megfelelő beszerelés esetén a fűgyűjtőn lévő kampók rögzülnek a fogantyúkeret nyílásaiban. ■ Ellenőrizze, hogy a hátsó ajtó tökéletesen illeszkedik a fűgyűjtőhöz. Győződjön meg arról, hogy nincs rés a hátsó ajtó és a fűgyűjtő között. HASZNÁLAT ÜZEMANYAG ÉS A TARTÁLY FELTÖLTÉSE FIGYELMEZTETÉS Üzemanyag betöltése előtt mindig kapcsolja ki a motort és 5 percen keresztül hagyja lehűlni. Ne vegye le az üzemanyagtartály fedelét, és ne töltsön benzint a gépbe, ha működik vagy forró a motor. Távolodjon el legalább 9 m-re attól a helytől, ahol a gépet az üzemanyaggal feltöltötte a motor beindítása előtt. Tilos a dohányzás. Ezen fi gyelmeztetés fi gyelmen kívül hagyása súlyos személyi sérülést eredményezhet. FIGYELMEZTETÉS Mindig körültekintően kezelje az üzemanyagot; nagyon gyúlékony. ■ Friss üzemanyagot használjon. ■ A benzint kifejezetten erre a célra szolgáló tárolóedényben tárolja. ■ Mindig a szabadban végezze az üzemanyag töltését. Soha ne lélegezze be a benzingőzt. Üzemanyag betöltésekor vagy kezelésekor ne dohányozzon, és maradjon távol nyílt lángoktól és szikráktól. ■ A benzin és az olaj ne érintkezzen a bőrével. ■ A benzin és az olaj ne kerüljön a szemébe. Ha a benzin vagy az olaj szembe kerül, azonnal mossa ki tiszta vízzel. Ha az irritáció továbbra is fennáll, azonnal forduljon orvoshoz. ■ A kifolyt benzint azonnal takarítsa fel. ■ Töltse fel az üzemanyagot az ajánlott szintig.

A TARTÁLY FELTÖLTÉSE

Lásd 6. ábrá. FIGYELMEZTETÉS Ne tekerjen fel túl sok szálat. Töltse fel az üzemanyagtartályt, hogy 25 mm-rel a tetején az üzemanyag nyakát. Az üzemanyag betöltése után tilos a nyírót 25 foknál jobban megdönteni, mert az üzemanyag- szivárgáshoz vezethet és tűzveszélyes stb. lehet. MEGJEGYZÉS: Mindig használjon ólommentes 91-es vagy magasabb oktánszámú benzint. ■ Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be. ■ Lassan csavarja le az üzemanyag tartály sapkáját. Tiszta felületre tegye az üzemanyagtartály fedelét. ■ Óvatosan töltse be az üzemanyagot a tartályba. Hogy ne folyjon mellé. ■ Tisztítsa meg és vizsgálja át a tömítőgyűrűt, majdMagyar

tegye vissza az üzemanyagtartály és a benzineskanna fedelét. ■ Törölje le a kifolyt benzint. Menjen 9 m (30 láb) távolságra az újratöltés helyétől a motor beindítása előtt. MEGJEGYZÉS: Ha az első használat során (esetleg a későbbiekben is) füst távozik a motorból, ez normális jelenség. MOTOROLAJ HOZZÁADÁSA/ELLENŐRZÉSE Lásd 6. ábrá. A motorolajnak jelentős hatása van a motor teljesítményére és élettartamára. Az általános, minden hőmérsékleten való használathoz SAE 10W-30 olaj ajánlott. Mindig használjon 4-ütemű motorolaj, amely eléri vagy meghaladja a követelményeket API teljesítményszint SJ. MEGJEGYZÉS: A nem detergens hatású vagy 2-ütemű motorokba való olaj károsítja a motort, ezért nem szabad használni. A motorolaj hozzáadása: ■ Ügyeljen rá, hogy a fűnyíró vízszintesen legyen, és az olajsapka/mérőpálca körüli terület tiszta. ■ Vegye le az olajflakon kupakját és a zárógyűrűjét. ■ Csavarja le a sapkát. Tekerje ki és vegye ki az olajszintmérő pálcát. ■ Lassan öntse be az olajat. A mérőpálcán látható „Full” („Tele”) jelzésig öntsön be olajat. Ne tekerjen fel túl sok szálat. MEGJEGYZÉS: Az olajszint ellenőrzésekor a mérőpálcát helyezze az olajbetöltő nyílásba, de ne csavarja be. ■ Csavarja vissza az olajsapkát/mérőpálcát, és húzza meg. A motorolaj ellenőrzése: ■ Ügyeljen rá, hogy a fűnyíró vízszintesen legyen, és az olajsapka/mérőpálca körüli terület tiszta. ■ Távolítsa el az olajsapkát/nívópálcát. Törölje tisztára és tegye vissza az olajbetöltő nyílásba, de ne csavarja be. ■ Húzza ki újra az olajsapkát/mérőpálcát és ellenőrizze az olajszintet. Szükség szerint töltsön be olajat. A FŰNYÍRÓ BEINDÍTÁSA/LEÁLLÍTÁSA Lásd 6. ábrá. FIGYELMEZTETÉS Zárt vagy rosszul szellőző helyiségben soha ne indítsa be vagy járassa a motort; a kipufogógázok belégzése életveszélyes lehet. Előzetes ellenőrzések ■ Ellenőrizze és biztosítsa a megfelelő olajszintet, amit a behelyezett nívópálcával vizsgálhat meg. ■ Ellenőrizze és biztosítsa, hogy a benzintartályban elegendő normál ólommentes benzin van.

■ Erősen nyomja meg az indító befecskendező gombot 3-szor. MEGJEGYZÉS: Erre a lépésre általában nincs szükség, ha olyankor indítja be a motort, amikor előtte már néhány percig járt. ■ A kezelő jelenléte vezérlőkart nyomja le a fogantyú felé. ■ Húzza az indítókötelet addig, amíg be nem indul a motor. Ne húzza meg 4-nél több alkalommal az indítófogantyút. Lassan engedje el az indítókötelet, hogy a kötél ne ugorjon vissza. MEGJEGYZÉS: Hidegebb időben esetleg meg kell ismételni a befecskendezési műveletet. Melegebb időben a túlzott fecskendezés lefulladást okozhat, és a motor nem indul be. Ha lefullasztotta a motort, várjon néhány másodpercet az újbóli beindítási próbálkozás előtt, és ne ismételje meg a befecskendezési műveletet.

Engedje el a kezelő jelenléte vezérlőkart, és hagyja teljesen leállni a motort.

Lásd 6. ábrá. ■ Önjárás: Tartsa lenyomva a kezelő jelenléte vezérlőt, miközben a hajtás vezérlőkart húzza a fogantyú felé. Engedje fel a hajtás vezérlőkart a kerékhajtás leállításához. ■ Ha kézzel meghajtásához: Tartsa lenyomva a kezelő jelenléte vezérlőt. Ne húzza be a hajtás vezérlőkart. A KÉS MAGASSÁGÁNAK BEÁLLÍTÁSA Lásd 7. ábrá. Szállításkor a fűnyíró kerekei a legalacsonyabb vágási pozícióba van állítva. A fűnyíró első használata előtt a gyepnek megfelelően állítsa be a vágási pozíciót. A hideg hónapokban a gyep átlagos magassága 38 – 50 mm közötti kell legyen, a melegebb hónapokban pedig 50 – 76 mm közötti. A kés magasságának beállítása ■ Állítsa le a fűnyírót, és várja meg, amíg a kés teljesen megáll. ■ A késmagasság növeléséhez fogja meg a magasságállító kart, és tolja a fűnyíró hátulja felé. ■ A késmagasság csökkentéséhez fogja meg a magasságállító kart, és tolja a fűnyíró eleje felé. A FOGANTYÚ HOSSZÁNAK BEÁLLÍTÁSA Lásd 8. ábrá. ■ A fogantyú magassága könnyen a kezelő igényihez állítható. ■ Lazítsa meg és vegye le a fogantyú közepén lévőMagyar

gombokat. ■ Vegye ki a csavarokat és alátéteket. ■ Tegye vissza a csavarokat és alátéteket magasabb vagy alacsonyabb helyzetbe. ■ Szorítsa meg a gombokat.

■ Ügyeljen rá, hogy a gyep mentes legyen kövektől, fadaraboktól, vezetékektől és más tárgyaktól, amik károsíthatják a fűnyíró késeit vagy a motort. Az ilyen tárgyakat a fűnyíró váratlanul bármelyik irányba kivetheti, és ezzel súlyos személyi sérülést okozhat a kezelőnek vagy más személyeknek. ■ A legjobb teljesítmény érdekében mindig a fű teljes magasságának csak az egyharmadát vagy kevesebbet vágjon. ■ Magas fű vágásakor csökkentse a haladási sebességet, hogy sokkal hatékonyabban tudjon vágni és a levágott fű kiürítse megfelelő legyen. ■ Nedves füvet ne vágjon. Ugyanis a nyesedék feltapad az alaplemez aljára és nem jut el a zsákba, vagy nem ürül ki. ■ Friss vagy vastag fű esetében keskenyebb vágási szélességre lehet szükség. ■ Ha kiürül az üzemanyagtartály és újra kell tölteni, fordítsa a fűnyírót a bal oldalára, hogy az üzemanyagtartály fedele a legmagasabb helyzetben legyen. Ez megakadályozza az üzemanyag kifröccsenését. Vegye le a gyújtógyertya kábelét, hogy elkerülje a véletlen beindulást. A kés éles, kerülje a megérintését. ■ Sérüléseket vagy hulladék lerakódása tekintetében ellenőrizze a kést és a burkolat alját. Szükség esetén tisztítsa meg. Ellenőrizze a késcsavar rögzítését.

Lásd 9. ábrá. ■ A lejtők komoly személyi sérüléssel járó csúszással és eséssel kapcsolatos balesetek fő okozói. A lejtőkön való használat különleges figyelmet igényel. Ha nem érzi magabiztosnak magát a lejtőn, ne nyírja azt. A biztonsága érdekében ne próbáljon 15 foknál meredekebb lejtőkön füvet nyírni. ■ A leejtőkön keresztbe nyírjon, soha ne felfelé és lefelé haladva. A leejtőn való irányváltás közben legyen különösen óvatos. ■ Figyeljen oda a lyukakra, keréknyomokra, kövekre, rejtett tárgyakra vagy hirtelen emelkedőkre, amelyek az elcsúszását vagy elesését okozhatják. A magas fű elrejtheti az akadályokat. Távolítsa el az összes tárgyat, úgymint a köveket, fákat, ágakat, stb., amelyeket a kés átfordíthat vagy kivethet. ■ Mindig biztosan álljon. A csúszás és esés súlyos személyi sérüléseket okozhat. ■ Ne nyírjon mélyedések, árkok vagy töltések közelében; elvesztheti az egyensúlyát vagy stabil testtartását. A FŰGYŰJTŐ KIÜRÍTÉSE Lásd 10. ábrá. ■ Állítsa le a fűnyírót, és várja meg, amíg a kés teljesen megáll. ■ Emelje fel a hátsó kiürítő ajtaját. ■ Fogja meg a fűgyűjtőt a fogantyújánál, és emelje meg a fűnyíróról való eltávolításhoz. ■ Ürítse ki a fűnyesedéket. ■ Emelje fel a hátsó kiürítő ajtót, és helyezze vissza a fűgyűjtőt. FIGYELMEZTETÉS Különösen fi gyeljen oda, amikor karbantartáshoz, tisztításhoz, tároláshoz vagy szállításhoz felemeli vagy megdönti a gépet. A kés éles; még ha a motor le is van állítva, a kések még foroghatnak. Minden testrészét tartsa távol a késtől, amikor a kés szabadon van. KARBANTARTÁS FIGYELMEZTETÉS A kezelő jelenlétét érzékelő vezérlő elengedése után rendszeresen ellenőrizze, hogy a kés 3 másodpercen belül megáll-e. Ha a termék nem áll meg 3 másodperc elteltével, vigye el egy hivatalos szervizközpontba. FIGYELMEZTETÉS Ha a termék nem megfelelően karbantartott, az élettartama a termék lehet csökkenteni, és a beépített biztonsági funkciók nem működnek megfelelően, így növelve a potenciális súlyos sérülést. A terméket tartsa jó munkavégzési állapotban. FIGYELMEZTETÉS Mielőtt bármilyen karbantartást végezne, állítsa le a terméket és várjon, amíg a kés teljesen leáll. Várjon, amíg a termék lehűl, majd húzza ki a gyújtókábelt a gyújtógyertyából. Ezen fi gyelmeztetés fi gyelmen kívül hagyása súlyos személyi sérülést eredményezhet. FIGYELMEZTETÉS Szervizeléskor csak eredeti, gyártó által előállított cserealkatrészeket használjon. Bármilyen más alkatrész használata veszélyt vagy a termék károsodását okozhatja.Magyar

ÁLTALÁNOS KARBANTARTÁS

A használati útmutatóban leírt beállításokat és javításokat Ön is elvégezheti. További javításokért vagy tanácsért kérjen segítséget egy hivatalos szervizközpontban. ■ A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A legtöbb műanyag érzékeny a különböző típusú kereskedelmi oldószerekre és azok használata esetén károsodhat. Egy tiszta ruhát használjon a kosz, por, olaj, kenőzsír, stb. eltávolítására. ■ A fűnyíró biztonságos használata érdekében rendszeresen vizsgálja át az összes csavar és csavaranya megfelelő meghúzását. ■ A motorról és a motor burkolatról, valamint azok környezetéből távolítsa el a lerakódott füvet és levelet. Esetenként száraz ruhával törölje le a fűnyírót. Ne használjon vizet. ■ Rendszeresen ellenőrizze a fűgyűjtő kopását vagy károsodását. FIGYELMEZTETÉS A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal stb. A vegyszerek károsíthatják, gyengíthetik vagy tönkretehetik a műanyagot, ami súlyos személyi sérülést eredményezhet. SZIKRAFOGÓ ■ A termékben (a kipufogóban) szikrafogó van. MEGJEGYZÉS: A szikrafogót csak engedéllyel rendelkező szervizben ajánlatos tisztíttatni. KENÉS A termékben lévő összes csapágy a gép teljes élettartamára elegendő kenőanyaggal van feltöltve, normál körülmények közötti használat esetén. Ezért nem igényel további csapágykenést. FIGYELMEZTETÉS A kés karbantartásakor mindig védje a kezét nehéz igénybevételhez tervezett kesztyűvel, és/ vagy a kés vágóéleinek ronggyal és más anyaggal való körbetekerésével. A kés helytelen kezelése súlyos személyi sérülést eredményezhet. A VÁGÓKÉS CSERÉJE Lásd 11. ábrá. FIGYELMEZTETÉS A kés karbantartásakor mindig védje a kezét nehéz igénybevételhez tervezett kesztyűvel, és/ vagy a kés vágóéleinek ronggyal és más anyaggal való körbetekerésével. A kés helytelen kezelése súlyos személyi sérülést eredményezhet. A kés cseréjekor legyen óvatos. Biztosítsa, hogy az ujjai ne szoruljanak be a kés és a termék rögzített részei közé. A legjobb eredmény érdekében a fűnyíró kését élesen kell tartani. A görbe vagy sérült kést azonnal cserélje ki. FIGYELMEZTETÉS Csak a fűnyíró gyártója által engedélyezett cserekéseket használjon. Egy a fűnyíró gyártója által nem engedélyezett kés használata veszélyes, és súlyos sérülést, a fűnyíró károsodását és a jótállás elvesztését eredményezheti. FIGYELMEZTETÉS Ha a nyírót a kés cseréjéhez meg szeretné dönteni, előbb engedje le az üzemanyagot. ■ Állítsa le a motort és vegye le a gyújtáskábelt. Hagyja teljesen megállni a kést. ■ Fordítsa a terméket az oldalára (a porlasztó nézzen felfelé). ■ Ékeljen egy fadarabot a kés és a fűnyíró burkolata közé, hogy megelőzze a kés elfordulását. ● Telepítés: Lásd 11a. ábrá. ● Eltávolítás: Lásd 11b. ábrá. ■ Egy 9/16"-es kulccsal vagy hüvellyel (nem tartozék) lazítsa meg a kés csavarját, a fűnyíró alja felől nézve balra fordítva. ■ Távolítsa el a kés csavarját, a biztosítógyűrűt, az alátétet és a kést. ■ Helyezzen egy új kést a tengelyre. Ellenőrizze, hogy a felhelyezett kés görbített végei a fűnyíró burkolata felé néznek, és nem a talaj felé. ■ Helyezze vissza az alátétet, a biztosítógyűrűt és a kés csavarját a tengelyre. Kézzel húzza be a csavart az óramutató járásának irányába, ahogy a fűnyíró alján is látható. MEGJEGYZÉS: Ügyeljen rá, hogy az összes alkatrészt az eltávolításának megfelelő sorrendben helyezze vissza. ■ Egy nyomatékkulccsal (nem tartozék) húzza meg a kés csavarját, hogy biztosítsa a csavar megfelelő meghúzását. ■ A kés csavarjának ajánlott meghúzási nyomatéka 48– 55 Nm (35–40 ft.lb.). MEGJEGYZÉS: Ne élezze a késeket; cserélje kiMagyar

újra. A késeknek megfelelően kiegyensúlyozottnak kell lenniük, hogy elkerülje károsodást és a személyi sérülést. A LÉGSZŰRŐK TISZTÍTÁSA Lásd 13. ábrá. A fűnyírónak légszűrő szivacsa van, amely nem mosható. A megfelelő teljesítmény és a hosszú élettartam érdekében tartsa tisztán a légszűrőt. ■ Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. ■ Távolítsa el a légszűrő fedelét úgy, hogy a hüvelykujjával benyomva a rögzítőt, és óvatosan húzza a fedelet. ■ Vegye ki a légszűrőbetétet ellenőrzésre. ■ Miután kivette a légszűrőbetétet, a legtöbb szennyeződést eltávolíthatja úgy, hogy gyengén egy kemény felületnek ütögeti vagy enyhén lekeféli a felszínét. MEGJEGYZÉS: A piszkos légszűrőbetét korlátozza a légáramlást és károsíthatja a motort. A légszűrőbetét élettartama függ a környezettől, amelyben a fűnyírót használja; rendszeresen ellenőrizze és tisztítsa, és amikor piszkos, cserélje ki. ■ Szerelje vissza az új vagy megtisztított légszűrőbetétet a légszűrőtalpba. ■ Helyezze vissza és rögzítse a légszűrő fedelét. MEGJEGYZÉS: A szűrőt cserélje évente a legjobb teljesítményért, vagy előbb, ha szükséges.

ÜZEMANYAGTARTÁLY FEDELE

FIGYELMEZTETÉS A szivárgó üzemanyagtartály-fedél tűzveszélyes és azonnal ki kell cserélni. Az eltömődött üzemanyagtartály fedél gyenge motorteljesítményt eredményez. Ha az üzemanyagtartály fedelének meglazításakor a teljesítmény javul, akkor a visszacsapószelep hibás lehet vagy eltömődött. Szükség esetén cserélje ki az üzemanyagtartály fedelét.

Lásd 14. ábrá. ■ Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. ■ A gép felfordítása előtt ellenőrizze, hogy az üzemanyagtartály üres legyen, máskülönben az üzemanyag kifolyik. ■ A motorolajat minden 20 üzemóra után le kell cserélni. A motorolajat meleg, de nem forró állapotban cserélje le. Ez lehetővé teszi az olaj teljes és gyors kifolyását. ■ Távolítsa el az olajbeöntő sapkát/mérőpálcát. ■ A fűnyírót fordítsa az oldalára, és egy megfelelő edénybe hagyja kifolyni az olajat az olajbeöntő nyílásból. ■ Állítsa vissza a fűnyírót és töltse fel olajjal A motorolaj ellenőrzése/betöltése részben leírtak szerint. MEGJEGYZÉS: Az elhasznált olajat egy arra szolgáló hulladékmegsemmisítő helyre kell vinni. További információért kérdezze a helyi olajforgalmazót.

A GYÚJTÓGYERTYA KARBANTARTÁSA

Lásd 12. ábrá. A motor megfelelő működéséhez a gyújtógyertyának megfelelően hézaggal kell rendelkeznie, és lerakódásmentesnek kell lennie. Ellenőrzés: ■ Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. ■ Távolítsa el a gyújtógyertya ütközőt. ■ Távolítsa el az esetleges szennyeződéseket a gyújtógyertya alapja körül. ■ Távolítsa el a gyújtógyertyát egy 13/16 in.-es gyertyakulcs (nem tartozék) segítségével. ■ Sérülést keresve vizsgálja át a gyújtógyertyát, és visszahelyezés előtt egy drótkefével tisztítsa meg. Ha a szigetelés megrepedt vagy szilánkosodott, a gyújtógyertyát ki kell cserélni. MEGJEGYZÉS: Az ajánlott gyújtógyertya-modellek a TORCH F7RTC vagy a NGK BPR6ES. ■ Mérje meg az elektródtávolságot. A megfelelő hézag 0,71 mm − 0,79 mm közötti kell legyen. A hézag megnöveléséhez óvatosan hajlítsa meg a földelő (felső) elektródát. A kisebb hézaghoz óvatosan üsse a földelő elektródát egy kemény felülethez. ■ Helyezze vissza a gyújtógyertyát; a félrecsavarás elkerüléséhez előbb kézzel tekerje be. ■ Az alátét összenyomásához húzza be a kulccsal. Ha új a gyújtógyertya, 1/2 fordulat nyomja össze megfelelőre az alátétet. Ha régi gyújtógyertyát helyez vissza, 1/8 – 1/4 fordulatot végezzen az alátét megfelelő összenyomáshoz. MEGJEGYZÉS: Egy nem megfelelően meghúzott gyújtógyertya nagyon forróvá válhat és károsíthatja a motort. ■ Helyezze vissza a gyújtógyertya ütközőt.

A HAJTÓMŰ KARBANTARTÁSA

Lásd 15. ábrá. A kerekek sima működésének biztosításához tárolás előtt meg kell tisztítani a kerékszerelvényt. ■ Távolítsa el a kerékagy fedelét. ■ Távolítsa el a csavaranyát és a kereket, majd tegye oldalra. ■ Távolítsa el az e-gyűrűt, a csapokat és a fogaskereket. Ezeket az alkatrészeket és a hajtótengely végét tisztítsa meg egy száraz ruhával való áttörléssel. SzükségMagyar

esetén a makacs szennyeződéseket alkohollal távolíthatja el. FIGYELEMFELHÍVÁS Ne kenje meg a kerék alkatrészeit. A kenés a kerék alkatrészeinek meghibásodását okozhatja használat közben, ami a fűnyíró károsodását eredményezheti. ■ A nyíllal a fűnyíró eleje felé nézve helyezze fel a kerék hajtóművét. Szerelje vissza a csapokat és az e-gyűrűt. ■ Szerelje vissza a kereket és a csavaranyát. A rögzítéshez húzza meg a csavaranyát. ■ Szerelje össze a sárhányót (dísztárcsát).

Lásd 16. ábrá. FIGYELMEZTETÉS Ha a kerekeket cserélni kell, akkor újakat csak a gyártótól rendeljen. A gyártó által nem jóváhagyott kerekek használata veszélyes, és súlyos személyi sérülést okozhat. ■ Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. ■ Távolítsa el a kerékagy fedelét. ■ Csavarja le a csavaranyát a kerék tengelyéről, majd vegye le a kereket. ■ Helyezze fel az új kereket, és a rögzítéshez csavarja vissza a csavaranyát. ■ Szerelje össze a sárhányót (dísztárcsát). SZÁLLÍTÁS ÉS TÁROLÁS

A fűnyíró 30 napnál hosszabb tárolásakor: ■ Ha egy üzemanyag-stabilizátor, kövesse a stabilizátor gyártó utasításait hozzá stabilizátor benzin az üzemanyagtartályban. Futtatás a motort legalább 10 perccel azután, hozzátéve, stabilizátor, hogy lehetővé tegye a stabilizátor, hogy elérjük a karburátor. FIGYELMEZTETÉS Ne tárolja a terméket benzinnel a tartályban egy épületben, ahol a gőzök nyílt lángnak vagy szikra. ■ Ha nem használja az üzemanyag-stabilizátor, hagyja a motort addig, amíg a termék teljesen ki a benzin. ■ Ha a motor megáll, hagyja teljesen megállni a kést, és vegye le a gyújtáskábelt. ■ Az üzemanyagcsapot fordítsa zárt állásba ■ A fűnyírót fordítsa az oldalára (karburátorral felfelé) és tisztítsa meg a fűnyíró burkolatának alján összegyűlt fűnyesedéktől. ■ Tisztítsa meg a fűnyíró burkolatának alját. ■ Egy száraz ruhával törölje le a fűnyírót. ■ Ellenőrizze az összes csavar, csavaranya, fejescsavar, rögzítő, stb. meghúzását. ■ A mozgó alkatrészeket vizsgálja át sérülést, törést és elhasználódást keresve. A sérült vagy hiányzó alkatrészeket cseréltesse ki. ■ A fűnyírót jól szellőző, tiszta, száraz, és gyerekektől elzárt helyen tárolja. ■ Ne tárolja korrodáló anyagok közelében, mint például műtrágyák vagy kősó. A fogantyú leengedése tárolás előtt Lásd 3. ábrá. ■ Lazítsa meg az indítókötél-vezető gombot. Távolítsa el az indítókötelet a vezetőből és hagyja visszahúzódni a motorba. ■ Távolítsa el a fogantyú gombjait és csavarjait az alsó fogantyú mindkét oldaláról a fogantyú bilincsénél (amely a fűnyíró burkolatára van szerelve). ■ Teljesen engedje meg a fogantyú gombokat a fogantyú mindkét oldalán, és hajtsa le a felső fogantyút. ■ Az alsó fogantyú mindkét oldalát nyomja be, és az alsó fogantyú oldalait emelje át a fogantyú szerelőkeretének széle fölé. ■ Hajtsa előre az alsó fogantyút úgy, hogy ne csípje be és ne hajlítsa meg a vezérlő kábeleket.

■ Állítsa le a terméket, húzza ki a gyújtásvezetéket és várja meg a kés teljes leállását. Várja meg, amíg lehűl a termék, mielőtt a tárolóban elhelyezné, vagy egy járműben szállítaná. ■ Minden idegen anyagtól tisztítsa meg a terméket. Hűvös, száraz és jól szellőztetett, gyerekektől elzárt helyiségben tárolja. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók. Ne tárolja a szabadban. ■ Szállításkor rögzítse a terméket elmozdulás és leesés ellen, hogy elkerülje a sérüléseket és a termék sérülését. FIGYELMEZTETÉS Különösen fi gyeljen oda, amikor karbantartáshoz, tisztításhoz, tároláshoz vagy szállításhoz felemeli vagy megdönti a gépet. A kés éles. Minden testrészét tartsa távol a késtől, amikor a kés szabadon van.

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. AMagyar

gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell fi gyelnie az alábbiak elkerülésére: ■ A vibráció sérüléseket okozhat – A munkához mindig a megfelelő szerszámot használja. Koristite označenu kopču i ograničite radno vrijeme i izloženost. ■ Zaj okozta sérülések – A zajnak való kitettség halláskárosodást okozhat. Viseljen hallásvédőt és korlátozza a zajnak való kitettséget. ■ kések érintése okozta sérülés ■ A kirepülő tárgyak sérüléseket okozhatnak

Arról számoltak be, hogy a kéziszerszámok használata során fellépő vibráció bizonyos személyeknél hozzájárulhat az úgynevezett Raynaud-szindróma (Raynaud’s Syndrome) nevű állapot kialakulásához. A tünetei lehetnek: az ujjak zsibbadása, elfehéredése, szúrások érzése, amelyek hidegnek kitéve gyakran felerősödnek. Az öröklődő tényezők, a hidegnek kitettség és verejtékezés, a diéta, a dohányzás és munka közben alkalmazott fogások valószínűleg mind hozzájárulhatnak ezen tünetek megjelenéséhez. A vibráció hatásainak csökkentése érdekében a kezelőnek be kell tartani az alábbi óvintézkedéseket: ■ Hideg időben tartsa melegen a testét. A termék használatakor viseljen kesztyűt a kéz és a csukló melegen tartásához. Arról számoltak be, hogy a hideg időjárásnak fontos szerepe van a Raynaud-szindróma kialakulásában. ■ Bizonyos időtartamú használat után mindig végezzen gyakorlatokat a vérkeringés javításához. ■ Gyakran tartson munkaszünetet. Korlátozza a napi munkaidőt. Ha ezen állapot bármelyik tünetét tapasztalja, azonnal hagyja abba a munkát, és tájékoztassa az orvosát a tünetekről. FIGYELMEZTETÉS Hosszabb használat sérülést okozhat. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet. SZIMBÓLUMOK A következő szimbólumok némelyike szerepelhet a terméken. Tanulmányozza ezeket és tanulja meg a jelentésüket. Ezen szimbólumok megfelelő értelmezése lehetővé teszi a termék jobb és biztonságosabb használatát. Óvintézkedések a biztonsága érdekében. A sérülések kockázatának csökkentése érdekében a felhasználónak a termék használata előtt el kell olvasnia és meg kell értenie a kezelői kézikönyv tartalmát. A sérülések elkerülése érdekében maradjon távol a mozgó alkatrészek minden alkalommal. Veszély! Tartsa távol a kezét és a lábát. Visszapattanás veszélye. A nézelődő személyek legyenek legalább 15 méteres távolságban. Mielőtt bármilyen karbantartást végezne a fűnyírón, húzza le a gyújtógyertya csatlakozóját. STOP Távolítsa el az olyan tárgyakat, melyeket a forgó kés eldobhat. A nézelődőket a terméktől biztonságos távolságban tartsa. A sérülés vagy károsodás kockázatának elkerülése érdekében kerülje a forró felületekkel való érintkezést. A termék áramütést okozhat. Ne tegye ki nedvességnek, esőnek vagy hónak. Ne üzemeltesse vizes kézzel vagy lábbal. A termék a használata közben szén- dioxidot bocsát ki, egy színtelen, szagtalan, mérgező gázt. A szénmonoxid belélegzése hányingert, ájulást vagy halált okozhat. Az olajtartályt töltse fel SAE 10W- 30 API-SJ vagy nagyobb súlyú motorolajjal. A benzintartályt töltse fel ólommentes benzinnel (91-es vagy magasabb oktánszámúval). Nyomja meg az adagolószivattyú gombját 3-szer. Nyomja le a kezelő jelenlétét érzékelő vezérlőt a fogantyú ellenében.

Húzza meg az indítófogantyút legfeljebb kétszer. Amikor a motor beindul, lassan engedje el az indítófogantyút, hogy ne csapódjék vissza a kötél. Akkor nyírjon füvet, amikor a fűgyűjtő üresMagyar

Hagyja abba a fűnyírást, ha megtelt a fűgyűjtő. Az üzemanyag és annak gőzei robbanásveszélyesek, súlyos égési sérülést vagy halált okozhatnak. Az üzemanyag és a gőzei nagyon gyúlékonyak és robbanékonyak. A tűz vagy robbanás súlyos sérüléseket vagy halált okozhat. Használjon 91-es ([R + M]/2) vagy ennél magasabb oktánszámú ólommentes motorbenzint. Használjon SAE 10W-30 API-SJ vagy nagyobb súlyú olajat. Ez a szerszám minden, a vásárlás európai uniós országában hatályos szabványnak megfelel. Eurázsiai megfelelőségi jelzés Ukrajnai megfelelőségi nyilatkozat

Nyomja le a kezelő jelenlétét érzékelő vezérlőt a fogantyú ellenében a motor további működéséhez. Engedje el a kezelő jelenlétét érzékelő vezérlőt a termék leállításához.

Önjáró: A fűnyíró magától fog mozogni, ha az önjáró kart a fogantyú felé húzza. A garantált hangteljesítményszint 96 dB. Állítsa le a terméket.Magyar

Minden használat előtt Az 1. hónap vagy 20 óra üze- meltetés után 3 havonta vagy 50 óra üzemel- tetés után 6 havonta vagy 100 óra üzemel- tetés után 12 havonta vagy 300 órányi műkö- dés után A motorolaj ellenőrzése

A légszűrők ellenőrzése

Tisztítsa meg a légszűrőt.

A gyújtógyertya ellenőr- zése/beállítása

Üzemanyagszűrő cseréje

Az alapjárat ellenőrzése/ beállítása*

A szelep holtjátékának ellenőrzése/beállítása*

Az üzemanyagtartály és -szűrő megtisztítása*

Üzemanyagcső ellenőr- zése

Ellenőrizze az alkatré- szek elhasználódását vagy sérülését

Ellenőrizze az indító- reteszeket és a kezelői jelenlét vezérlőkart a megfelelő működésük tekintetében

Ellenőrizze, hogy a kés megáll 3 másodperccel a kezelő jelenléte vezérlő- kar felengedése után

• Ezeket a műveleteket csak hivatalos szervizközpont végezheti MEGJEGYZÉS: Ha a terméket poros környezetben használja, a karbantartást gyakrabban végezze el. Ha a motor már túl van a táblázatban szereplő legnagyobb értékeken, a karbantartást továbbra is hajtsa végre az itt feltüntetett időpontok vagy órák szerint.Magyar

Probléma Lehetséges ok Megoldás A fogantyú nincs megfelelő pozíci- óban. A fogantyú pozíciója nem megfelelő. Ellenőrizze, hogy a fogantyú alsó részét teljesen hátratol- ta-e és bekattant a megfelelő pozícióba. A fogantyú gombok nincsenek meghúzva. Szorítsa meg a gombokat. A fűnyíró nem indul be. Nincs benzin. A fűnyírót töltse fel üzemanyaggal. Ha a fűnyíró így sem indul be, lépjen kapcsolatba egy szervizképviselettel. A motor lefulladt. Várjon 15 percet, majd próbálja újra beindítani a fűnyírót. Lásd A fűnyíró elindítása/leállítása című részt. Régi az üzemanyag. Friss üzemanyagot használjon. A 30 napnál régebbi üzem- anyag megakadályozhatja a gép beindítását. Nincs szikra. Ellenőrizze a gyújtószikrát. Vegye ki a gyertyát. Tegye vissza a gyújtógyertya pipát és helyezze a gyújtógyertyát a fémhengerre. Húzza meg az indítózsinórt, és figyelje a szikrát a gyújtógyertya hegyénél. Ha nem lát szikrát, ismételje meg a műveletet egy új gyertyával. Az indítókötelet most nehezebb meg- húzni, mint amikor még új volt. Vegye fel a kapcsolatot egy hivatalos szervizközponttal. A fűnyírót nehéz tolni. A nyírni kívánt fű túl magas. A fűnyíró házát és a vágótárcsát sűrű füvön húzza át. Túl alacsonyra van állítva a vágási magasság. Növelje a vágásmagasságot. A fűnyíró nagy fordulatszámon vibrál. A kés éles. Helyezze fel a kést. A motor tengelye görbe. Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. Vizsgálja át a gépet sérülések tekintetében. Javíttassa ki a kárt egy engedéllyel rendelkező szervizben, mielőtt újraindítaná a terméket. A fűnyíró nem mul- csoz megfelelően. A levágott nedves fű darabkái feltapadnak a burkolat aljára. Várjon a nyírással, amíg a fű megszárad. A fűgyűjtő nem töltő- dik fel, pedig a gép vágja a füvet. Az ürítőcsúszda eltömődött. Állítsa le a terméket. Ellenőrizze, hogy minden mozgó rész teljesen megállt. Hagyja lehűlni a motort. Vegye le a gyújtáskábelt. Távolítsa el a fűgyűjtőt, és emelje fel az ürítőcsúszda fedelét. Óvakodjon az éles késtől, kerülje a megérintésüket. Távolítsa el a hulladékokat az ürítőcsúszdából. Túl alacsonyra van állítva a vágási magasság. Növelje a vágásmagasságot. Ha nagyon nedves füvet nyír alacsony vágási magasságon, az a fűnyírót is erősen hátráltatja abban, hogy a gyűjtőbe vesse a füvet. Azt ajánljuk, emelje meg a vágási magasságot, vagy akkor nyírja a füvet, amikor az nem olyan nedves.Română

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az alábbi garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék vásárlásának

napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionális vagy kereskedelmi használat esetén a garancia nem érvényes.

2. A kerti szerszámok (egyenáramú/váltóáramú) egy részénél a garancia

időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. Az áruházakban, a csomagoláson, illetve a termék dokumentációjában egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. A végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs űrlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.

3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett

hibákra és anyaghibákra érvényes a garanciális időtartamon belül. A garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket nem megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik: – a terméket a nem megfelelő karbantartás következtében ért károsodásra – megváltoztatott vagy átalakított termékre – olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították – a használati utasítás be nem tartásából eredő kárra – CE jelöléssel nem rendelkező termékekre – olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított – nem megfelelő (áramerősségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre – nem megfelelő üzemanyag-keverékkel (üzemanyag, olaj, olaj aránya) használt termékre – külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra – a cserélhető alkatrészek természetes kopására és elhasználódására – a szerszám helytelen használatára, túlterhelésére – nem jóváhagyott tartozékok és alkatrészek használatára – A karburátorok rendszeres beállítása, karbantartása, tisztítása – A természetes kopásnak és elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) damildobok, ékszíjak, foglalatok, sövényvágók és fűnyírók kése, heveder, gázbowden, szénkefék, tápkábel, kultivátorfogak, filcalátétek, akasztószögek, fúvókészülékek ventilátora, fúvó- és szívócsövek, szívózsák és pántok, terelőrudak, fűrészláncok, tömlők, csatlakozószerelvények, permetezőfejek, kerekek, permetezőszárak, belső dobok, külső csévék, vágódamilok, gyújtógyertyák, légszűrők, gázszűrők, mulcsozókések stb.

4. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe;

ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását a RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával együtt küldje el a RYOBI szervizbe.

5. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes.

Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban a szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.

6. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában,

Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, hogy milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http:// hu.ryobitools.eu/header/service-and-support/service-agents.LT „RYOBI

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Ezúton kijelentjük, hogy a termékek Benzines fűnyíró Márka: RYOBI Típusszám: RLM46160S Sorozatszám tartomány: 46291801000001-46291801999999 megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó rendelkezéseinek 2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/EU ,EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013

+A1:2016+A2:2017, EN ISO 14982:2009, EN 50581:2012

Mért hangteljesítményszint: 93,1 dB (A) Garantált hangteljesítményszint: 96 dB (A) A 2005/88/EK irányelvvel módosított 2000/14/EK irányelv VI. függelékének való megfelelőség értékelési módszere. A TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße 199, 80686 Münich, Germany tanúsító testület EK-típusjóváhagyási eljárást folytatott, és a CE azonosító szám a 0036. Sven Eschrich Műszaki osztály alelnöke - TTI kültéri tápegységek divíziója Oct. 30, 2018 A műszaki dokumentáció összeállítására felhatalmazott: Alexander Krug, Ügyvezető Igazgató Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
