KÄYTTÖOHJE RLM46160S RYOBI
Huomio! On tärkeää, että luet tämän käsikirjan ohjeet ennen tuotteen kokoamista, huoltoa ja käyttöä.

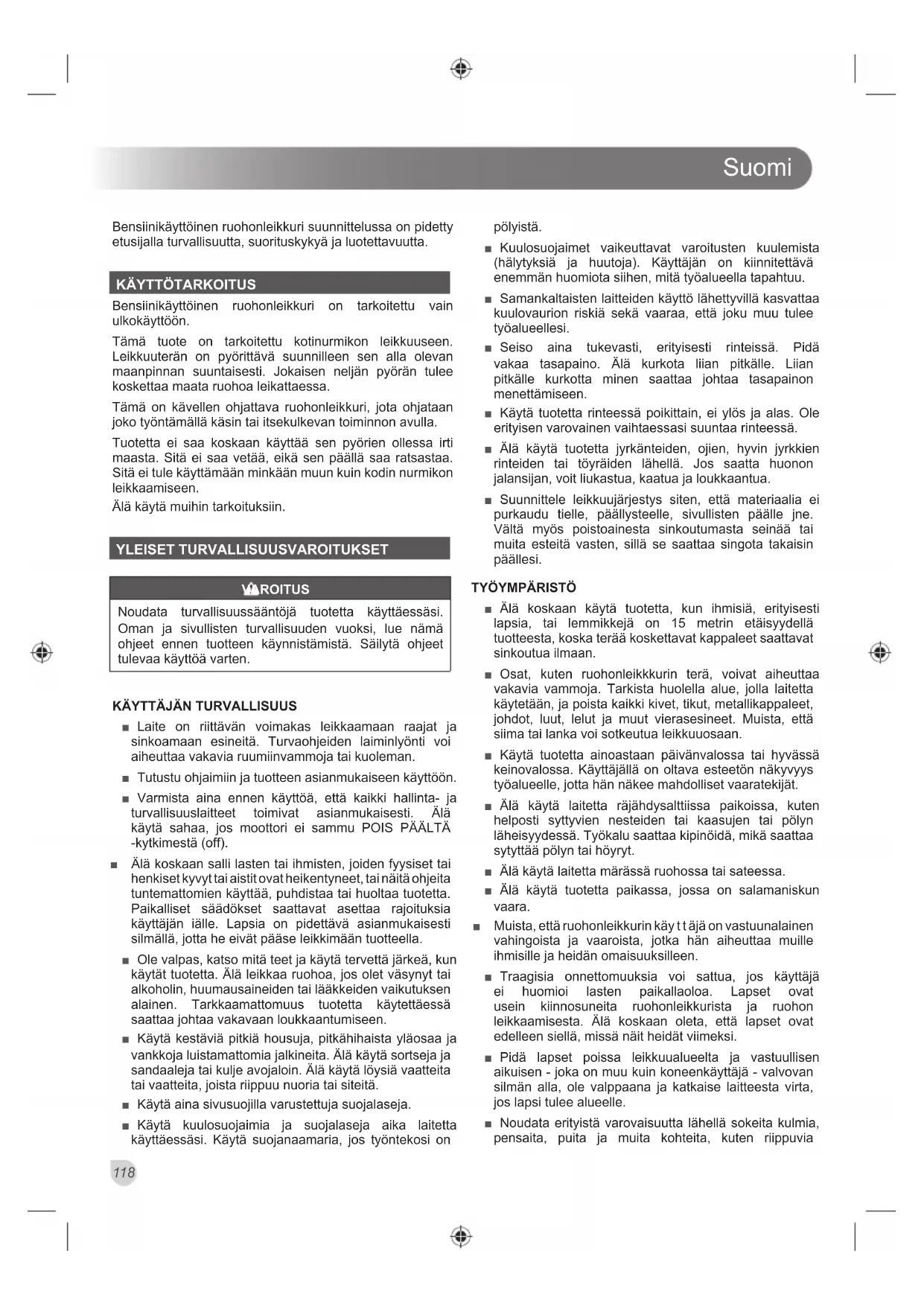

Bensiinikäyttöinen ruohonleikkuri on suunniteltu turvallisuus, suorituskyky ja luotettavuus etusijalla.
KÄYTTÖTARKOITUS
Bensiinikäyttöinen ruohonleikkuri on tarkoitettu vain ulkokäyttöön.
Tämä tuote on tarkoitettu kotinurmikon leikkuuseen. Leikkuuterän on pyörittävä suunnilleen sen alla olevan maanpinnan suuntaisesti. Jokaisen neljän pyörän tulee koskettaa maata ruohoa leikattaessa.
Tämä on kävellen ohjattava ruohonleikkuri, jota ohjataan joko työntämällä käsin tai itsekulkevan toiminnon avulla.
Tuotetta ei saa koskaan käyttää sen pyörien ollessa irti maasta. Sitä ei saa vetää, eikä sen päällä saa ratsastaa. Sitä ei tule käyttää mihinkään muuhun kuin kodin nurmikon leikkaamiseen.
Älä käytä muihin tarkoituksiin.
YLEISET TURVALLISUUSVAROITUKSET
ROITUS
Noudata turvallisuussääntöjä tuotetta käyttäessäsi. Oman ja sivullisten turvallisuuden vuoksi, lue nämä ohjeet ennen tuotteen käynnistämistä. Säilytä ohjeet tulevaa käyttöä varten.
KÄYTTÄJÄN TURVALLISUUS
Laite on riittävän voimakas leikkaamaan raajat ja sinkoamaan esineitä. Turvaohjeiden laiminlyönti voi aiheuttaa vakavia ruumiinvammoja tai kuoleman. Tutustu ohjaimiin ja tuotteen asianmukaiseen käyttöön. - Varmista aina ennen käyttöä, että kaikki hallinta- ja turvallisuuslaitteet toimivat asianmukaisesti. Älä käytä sahaa, jos moottori ei sammu POIS PÄÄLTÄ -kytkimestä (off). Älä koskaan salli lasten tai ihmisten, joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, tai näitä ohjeita tuntemattomien käyttää, puhdistaa tai huoltaa tuotetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Lapsia on pidettävä asianmukaisesti silmällä, jotta he eivät pääse leikkimään tuotteella. - Ole valpas, katso mitä teet ja käytä tervettä järkeä, kun käytät tuotetta. Älä leikkaa ruohoa, jos olet väsynyt tai alkoholin, huumausaineiden tai lääkkeiden vaikutuksen alainen. Tarkkaamattomuus tuotetta käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä kestäviä pitkiä housuja, pitkähihaista yläosaa ja vankkoja luistamattomia jalkineita. Älä käytä shortseja ja sandaaleja tai kulje avojaloin. Älä käytä löysiä vaatteita tai vaatteita, joista riippuu naruja tai siteitä. Käytä aina sivusuojilla varustettuja suojalaseja. Käytä kuulosuojaimia ja suojalaseja aina laitetta käyttäessä. Käytä suojanaamaria, jos työskentelysi on
pölyistä.
Kuulosuojaimet vaikuttavat varoitusten kuulemiseen (hälytykset ja huudot). Käyttäjän on kiinnitettävä enemmän huomiota siihen, mitä työalueella tapahtuu. Samankaltaisten laitteiden käyttö lähettyvillä kasvattaa kuulovaurion riskiä sekä vaaraa, että joku muu tulee työalueellesi. Seiso aina tukevasti, erityisesti rinteissä. Pidä vakaa tasapaino. Älä kurkota liian pitkälle. Liian pitkälle kurkottaminen saattaa johtaa tasapainon menettämiseen. Käytä tuotetta rinteessä poikittain, ei ylös ja alas. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä. Älä käytä tuotetta jyrkänteiden, ojien, hyvin jyrkkien rinteiden tai töyräiden lähellä. Jos saat huonon jalansijan, voit liukastua, kaatua ja loukkaantua. Suunnittele leikkuujärjestys siten, että materiaali ei purkaudu tielle, päällysteelle, sivullisten päälle jne. Vältä myös poistoaineksen sinkoutumista seinää tai muita esteitä vasten, sillä se saattaa singota takaisin päällesi.
TYÖYMPÄRISTÖ
Älä koskaan käytä tuotetta, kun ihmisiä, erityisesti lapsia, tai lemmikkejä on 15 metrin etäisyydellä tuotteesta, koska terää koskettavat kappaleet saattavat sinkoutua ilmaan. Osat, kuten ruohonleikkurin terä, voivat aiheuttaa vakavia vammoja. Tarkista huolella alue, jolla laitetta käytetään, ja poista kaikki kivet, tikut, metallikappaleet, johdot, luut, lelut ja muut vierasesineet. Muista, että siima tai lanka voi sotkeutua leikkuuosaan. Käytä tuotetta ainoastaan päivänvalossa tai hyvässä keinovalossa. Käyttäjällä on oltava esteetön näkyvyys työalueelle, jotta hän näkee mahdolliset vaaratekijät. Älä käytä laitetta räjähdysalttiissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Työkalu saattaa kipinöidä, mikä saattaa sytyttää pölyn tai höyryt. Älä käytä laitetta märässä ruohossa tai sateessa. Älä käytä tuotetta paikassa, jossa on salamaniskun vaara.
Muista, että ruohonleikkurin käyttäjä on vastuunalainen vahingoista ja vaaroista, jotka hän aiheuttaa muille ihmisille ja heidän omaisuudelleen.
Traagisia onnettomuuksia voi sattua, jos käyttäjä ei huomioi lasten paikallaoloa. Lapset ovat usein kiinnostuneita ruohonleikkurista ja ruohonleikkaamisesta. Älä koskaan oleta, että lapset ovat edelleen siellä, missä näit heidät viimeksi. Pidä lapset poissa leikkuualueelta ja vastuullisen aikuisen - joka on muu kuin koneenkäyttäjä - valvovan silmän alla, ole valppaana ja katkaise laitteesta virta, jos lapsi tulee alueelle. Noudata erityistä varovaisuutta lähellä sokeita kulmia, pensaita, puita ja muita kohteita, kuten riippuvia
pensaita, jotka voivat estää näkyvyyttä.
Pidä työalue siistinä. Epäjärjestyksessä olevat ja pimeät alueet myötävaikuttavat onnettomuuksiin.
RUOHONLEIKKURIN TURVALLISUUSVAROITUKSET
Tarkista laite aina ennen käyttöä silmämääräisesti terän, terän pulttien ja leikkuuosan kulumisen ja vaurioiden varalta. Vaihda kuluneet tai vioittuneet terät ja pultit sarjoina säilyttääksesi tasapainon. Älä koskaan käytä ruohonleikkuria, jos moottori ei pysähdy, kun turvakytkin vapautetaan. Älä käytä tuotetta ilman ruohonkerääjää tai suojusta, joka sulkeutuu itsestään poistoaukon päällä. Tuotteen terä on terävä. Ole varovainen ja käytä paksuja käsineitä asettaessasi pulttia paikoilleen ja asentaessasi tai puhdistaessasi sitä ja tarkistaessasi sen kireyttä. Vie tuote valtuutettuun huoltoon vaurioituneiden ja lukukelvottomien kylttien vaihtamiseksi.
Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis.
Tarkista ruohonkeräin säännöllisesti kulumisen, reikien ja rappeutumisen varalta. Tämä voi saada kappaleita sinkoutumaan käyttäjää kohti. Vaihda kuluneet ja vioittuneet osat ennen tuotteen käyttöä. Käynnistä moottori varovasti siten, että käyttäjä on ohjaustankojen takana turvallisella käyttöalueella. Älä koskaan käynnistä tuotetta, jos
- kaikki neljä pyörää eivät ole maassa
- ruohon poistokouru on avoin, eikä sitä ole suojattu ruoholaatikolla tai suojakannella
- kädet ja jalat ovat poissa leikkuukotelosta
Älä pakota tuotetta. Se hoitaa työt paremmin ja turvallisemmin sillä vauhdilla, jota varten se on suunniteltu. Älä ylikuormita laitetta. Pitkän, paksun ruohon leikkaaminen voi hidastaa moottorin nopeutta tai saada sen sammumaan. Kun leikkaat pitkää paksua ruohoa, aseta ensimmäisellä leikkuukerralla korkea leikkuukorkeus kuormituksen vähentämiseksi. Pysäytä terä, kun ylität sorapintoja. Älä vedä tuotetta takaperin, ellei se ole täysin välttämätöntä. Jos laitetta on peruutettava seinän tai esteen luota, katso ensin alas ja taaksesi, jotta et kompastu tai vedä laitetta jaloillesi. Pysäytä moottori ja anna terän pysähtyä, jos ruohonleikkuria on kallistettava ylitettäessä muita kuin ruohopintoja tai ennen kuin kuljetat laitetta leikkausalueelle tai sieltä takaisin. Älä koskaan käytä laitetta, jos suojat tai suojukset ovat epäkunnossa tai ilman suojalaitteita, kuten ohjauslevyjä ja/tai ruohonkerääjää. Älä kallista ruohonleikkuria käynnistäessäsi moottoria
tai moottorin käydessä. Tämä paljastaa terät ja lisää kappaleiden sinkoutumisvaaraa.
Käynnistä moottori varoen ohjeiden mukaisesti ja pidä kädet ja jalat poissa leikkuualueelta. Älä laita käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle. Pidä ruohonkeruuaukko aina vapaana. Älä seiso purkuaukon edessä käynnistäessäsi laitetta. - Älä koskaan nosta tai kanna tuotetta moottorin käydessä. Kun leikkuri ei ole käytössä, se tulee säilyttää hyvin ilmastoidussa, kuivassa ja lukitussa paikassa poissa lasten ulottuvilta. Noudata valmistajan käyttöohjeita ja lisäosien asentamista koskevia ohjeita. Käytä ainoastaan valmistajan hyväksymiä lisäosia. - Älä käytä moottoria suljetussa tilassa, mihin voi kertyä vaarallisia pakokaasuja. - Älä muuta moottorin säätimen asetuksia tai käytä moottoria ylikierroksilla. Pysäytä ruohonleikkuri ja odota, että terä pysähtyy täysin. Anna koneen jäähtyä, irrota sen jälkeen sytytystulpan johto:
- aina kun jätät tuotteen valvomatta (mukaan lukien ruoholeikkeiden hävittäminen)
- Ennen tukoksen poistamista tai poistokourun puhdistusta
- ennen tuotteen tarkastusta, puhdistusta ja huoltoa
- ennen ruoholaatikon irrottamista tai ruohonpoistokourun suojuksen avaamista
- ennen tankkausta
Jos tuote alkaa väristä epänormaalisti, tarkasta välittömästi:
tarkista laite, erityisesti terät, vaurioiden varalta - vaihda tai korjaa kaikki vioittuneet osat; tarkista, onko jokin osa löysällä, ja kiristä tarvittaessa
Jos laite osuu vierasesineeseen, noudata seuraavia vaiheita:
- Sammuta kone ja irrota sytytystulpan johto. Tarkasta ruohonleikkuri ja ruohonkerääjä huolellisesti vahinkojen varalta.
- Huolla mahdolliset vauriot ennen uudelleen käyttöä.
Vältä koloja, uria, möykkyjä, kiviä ja muita piilossa olevia esteitä. Epätasaisessa maastossa voit liukastua, kaatua ja loukkaantua.
■ Anna moottorin jäähtyä ennen kuin varastoit sen suljettuun tilaan. Jotta tulipalon vaara pienenisi, pidä moottori, äänenvaimennin ja bensiinin säilytysalue puhtaana ruohosta, lehdistä ja rasvasta.
Jos polttoainesäiliö tyhjennetään, tee se ulkona.
- Irrota sytytystulpan johto ennen laitteen säätöä, kuljetusta ja varastointia. Ennaltaehkäisevät turvatoimet vähentävät riskiä laitteen käynnistymisestä vahingossa. Tämä tuote on erittäin änekäs ja saattaa vahingoittaa kuuloa pysyvästi, jos ei noudateta ohjeita altistumisen
Suomi
rajoittamiseksi ja melutason alentamiseksi ja jos ei käytetä kuulosuojaimia.
HUOLTO
Ainoastaan pätevien huoltohenkilöiden tulee huoltaa ruohonleikkuri. Epäpätevien henkilöiden huolto- ja korjaustoimet voivat johtaa leikkurin käyttäjään kohdistuviin vakaviin vammoihin tai leikkurin vioittumiseen. Käytä huollossa ainoastaan alkuperäisiä valmistajan tuottamia varaosia. Hyväksymättömien osien käyttö voi johtaa leikkurin käyttäjään kohdistuviin vakaviin vammoihin tai leikkurin vioittumiseen.
HUOMAUTUS: Suorita ainoastaan tässä käskirjassa luetellut toimet. Huollata ja korjauta laite ainoastaan valtuutetussa huoltoliikkeessä.
Säilytä tämä käskirja tulevaa käyttöä varten. Pidä ne aina saatavilla ja neuvo muita ruohonleikkurin käyttäjiä lukemaan ne. Mikäli lainaat työkalun, lainaa myös sen mukana toimitettu käyttäjän käskirja.
KUVAUS
Katso kuvaa 1-13.
- Omalla käyttövoimalla liikkuva
- Ruohonkeräin
- Ryypytinnuppi
- Ilmansuodattimen kansi
- Sytytystulpan suojus
- Polttoainesäiliön korkki
- Korkeudensäätövipu
- Käynnistyskahva
- Kahvan nuppi
- Narun ohjausnuppi
- Käyttäjän lasikuitutanko
- Öljytulppa/mittatikku
- Sytytystulppa
- Silppuripistoke
- Ilmansuodatin
KOKOONPANO
PAKKAUKSEN PURKAMINEN
Tämä laite on koottava.
Tarkista tuote huolellisesti ja varmista, että se ei ole vioittunut kuljetuksen aikana. Jos jokin osa on vioittunut tai puuttuu, soita RYOBIn asiakaspalveluun ja pyydä apua.
LÄHETYSLUETTELO
Ruohonleikkuri, köydenohjain
Ruohonkerain, silppuripistoke
Käyttöohjeet Prikka
Kuvat Mutteri
Kaapelinohjain
VAROITUS
Jos osia puuttuu, älä käytä työkalua ennen kuin olet hankkinut puuttuvan osan. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyttäjä voi loukkaantua vakavasti.
VAROITUS
Älä yritä tehdä muutoksia työkaluun tai liittää siihen lisävarusteita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaarallisiin, vakaviin loukkaantumisiin johtaviin tilanteisiin.
VAROITUS
Ruohonleikkurin turvajärjestelmiä tai ominaisuuksia ei saa peukaloida tai vahingoittaa.
VAROITUS
Älä koskaan kytke tai säädä mitään lisälaitteita tuotteen ollessa käynnissä. Jos moottoria ei sammuteta, seurauksena voi olla vakava loukkaantuminen.
VAROITUS
Irrota sytytystulpan johdin aina, kun asennat osia.
VAROITUS
Älä koskaan käytä ruohonleikkuria ilman, että asianmukaiset suojalaitteet ovat paikoillaan ja toimivat. Älä koskaan käytä leikkuria, jos turvalaitteet ovat viallisia. Tämän tuotteen käyttö silloin, kun osat ovat viallisia tai niitä puuttuu, voi johtaa vakavaan loukkaantumiseen.
ASENNUS
Katso kuvaa 2 - 5.
Säädä leikkuuterän asento korkeimpaan kohtaansa. Aseta aisat oikeaan käyttöasentoon. Työnnä pultit reikien läpi ylä- ja alakahvoissa, kiristä sitten kahvanupit, jotta kahvat ovat tiukasti paikoillaan. Asenna ruohonkerääjä tai silpunohjain.
SILPPURIPISTOKKEEN ASENTAMINEN
Katso kuvaa 4.
HUOMAUTUS: Älä asenna ruohonkerääjää, jos käytössä on murskaintulppa.
Pidä takaosan purkuluukkua ylhäällä. Tartu murskaintulppaan sen kahvasta ja työnnä tulpan oikea reuna sisemmän kannen taakse, kuten kuvassa esitetään. Työnnä murskaintulppaa ensin eteenpäin ja sitten alaspäin, kunnes se loksahtaa paikalleen. Varmista, että murskaintulppa istuu hyvin paikallaan takakannen sisällä. Laske takaosan purkuluukku alas.
MURSKAINTULPAN IRROTTAMINEN
- Pidä takaosan purkuluukkua ylhäällä. Tartu murskaintulppaan sen kahvasta, nosta ylös ja vedä sitä sitten hitaasti.
RUOHONKERÄIMEN ASENTAMINEN
Katso kuva 5.
Nosta takaosan poistoaukko. Nosta ruohonkeräintä kahvasta ja aseta takaluukun alle siten, että ruohonkeräimen kehyksen koukut istuvat kädensijatuen lovissa. Vapauta takaluukkua. Oikein asennettuna ruohonkeräimen koukut kiinnittyvät tukevasti kädensijan tukien loviin. Varmista, että takaluukku on täysin kiinnittynyt ruohonkerääjään. Varmista, että takaluukun ja ruohonkerääjän välillä ei ole aukkoa.
KÄYTTÖ
POLTTOAINE JA POLTTOAINEEN LISÄÄMINEN
VAROITUS
Sammuta aina moottori ja anna sen jäähtyä 5 minuuttia ennen polttoaineen lisäämistä. Älä koskaan irrota polttoainesäiliön korkkia tai lisää polttoainetta laitteeseen, jos se on käynnissä tai sen moottori on kuuma. Siirry vähintään 9 metrin (30 jalan) päähän polttoaineen lisäyspaikasta ennen kuin käynnistät moottorin. Älä tupakoi. Muutoin seurauksena voi olla vakava loukkaantuminen.
VAROITUS
Käsittele polttoainetta aina varoen; se syttyy erittäin helposti.
Käytä tuoretta polttoainetta. Säilytä bensiiniä erityisesti tähän tarkoitukseen suunnitellussa astiassa. Lisää polttoainetta aina ulkona. Älä hengitä polttoaineen höyryjä. Älä tupakoi ja pysy kaukana avotulesta ja kipinöistä, kun täytät polttoainesäiliötä tai käsittelet polttoainetta.
Älä päästä bensiiniä tai öljyä ihollesi. Älä päästä bensiiniä tai öljyä silmiisi. Jos bensiiniä tai öljyä joutuu silmiin, huuhtele välittömästi puhtaalla vedellä. Jos ihoärsytystä kuitenkin ilmenee, hakeudu heti lääkäriin. Siivoa valunut bensiini välittömästi. Täytä polttoainesäiliö suositellulle tasolle asti.
SÄILIÖN TÄYTTÄMINEN
Katso kuva 6.
VAROITUS
Älä ylitäytä. Täytä polttoainesäiliö 25 mm yläreunan alapuolella polttoaineen kaulasta. Älä koskaan kallista ruohonleikkuria tankkauksen jälkeen yli 25 astetta, sillä muutoin siitä voi vuotaa polttoainetta, mikä aiheuttaa tulipalon vaaran jne.
HUOMAUTUS: Käytä vain polttoainetta, jonka lyijytömyysluku on 91 tai korkeampi.
Puhdista polttoainesäiliön tulpan ympärillä oleva pinta saastumisen estämiseksi. Irrota polttoainesäiliön tulppa hitaasti. Aseta korkki puhtaalle pinnalle. Kaada säiliöön polttoainetta varoen. Vältä läikkymistä.
Puhdista ja tarkista tiiviste ja kiinnitä kaikki polttoaine- ja muiden säiliöiden tulpat huolella. Pyyhi pois läikkynyt polttoaine. Siirry 9 metrin (30 jalan) päähän täyttöpaikasta ennen moottorin käynnistämistä.
HUOMAUTUS: On normaalia, että moottorista tulee savua sen ensimmäisen käytön aikana ja sen jälkeen.
MOOTTORIÖLJYN LISÄÄMINEN/TARKISTAMINEN
Katso kuvaa 6.
Moottoriöljyllä on suuri vaikutus moottorin suorituskykyyn ja kestoon. Suosittelemme SAE 10W-30 yleiskäyttöön kaikissa lämpötiloissa. Käytä aina 4-syklistä moottoriöljyä, joka täyttää tai ylittää vaatimukset API-luokitus SJ.
HUOMAUTUS: Puhdistusaineettomat ja kaksitahtimoottoriöljyt vahingoittavat moottoria, eikä niitä tule käyttää.
Moottoriöljyn lisääminen:
Sijoita ruohonleikkuri tasaiselle pinnalle ja varmista, että öljytulpan/mittatikun ympäristö on puhdas. - Irrota öljypullon korkki ja tiiviste. Kierrä öljyntäyttökorkki/mittapuikko irti ja poista. Lisää öljyä hitaasti. Täytä mittatikun "Full"-viivaan saakka. Älä ylitäytä.
HUOMAUTUS: Kun tarkistat öljyntason, työnnä mittatikku öljyntäyttöaukkoon mutta älä ruuvaa sitä kiinni.
Kiinnitä öljytulppa/mittatikku tiukasti.
Moottoriöljyn tarkistaminen:
Sijoita ruohonleikkuri tasaiselle pinnalle ja varmista, että öljytulpan/mittatikun ympäristö on puhdas. - Poista öljysäiliön korkki/mittatikku. Pyyhi puhtaaksi ja aseta takaisin öljyntäyttöaukkoon mutta älä ruuvaa kiinni. - Irrota öljytulppa/mittatikku uudelleen ja tarkista öljyntaso. Lisää tarvittava määrä öljyä.
RUOHONLEIKKURIN KÄYNNISTÄMINEN/SAMMUTUS
Katso kuva 6.
VAROITUS
Älä koskaan käynnistä tai käytä moottoria suljetussa tai huonosti tuuletetussa tilassa; pakokaasujen hengittäminen voi tappaa.
Alustavat tarkistukset
Varmista öljyn määrä tarkastamalla öljytaso mittatikulla. - Varmista säännöllisesti, että polttoainesäiliössä on riittävästi lyijytöntä polttoainetta.
MOOTTORIN KÄYNNISTÄMINEN
Paina pumppauspalloa voimakkaasti 3 kertaa. HUOMAUTUS: Tätä vaihetta ei tavallisesti tarvita, kun käynnistetään moottoria, jota on jo käytetty muutaman minuutin. Pidä käyttäjän läsnäolotankoa kahvaa vasten. Nyt käynnistysnarua, kunnes moottori käynnistyy. Älä vedä käynnistimen kahvaa useammin kuin neljä kertaa. Vapauta käynnistysnaru hitaasti, jotta se ei palaudu voimalla.
HUOMAUTUS: Esitäyttö voidaan joutua toistamaan kylmällä säällä. Lämpimällä säällä liiallinen esitäyttö voi kastella moottorin, jolloin se ei käynnisty. Jos moottori kastuu, odota muutama minuutti ennen kuin yrität käynnistää sitä, äläkä toista esitäyttöä.
MOOTTORIN PYSÄYTTÄMINEN
Vapauta käyttäjän läsnäolotanko ja anna moottorin pysähtyä täysin.
TUOTTEEN LIIKUTTAMINEN
Katso kuvaa 6.
■ Liikkuminen moottorin voimalla: Pidä käyttäjän läsnäolotanko alhaalla ja vedä ajohallintavipua kahvaa kohden. Vapauta ajohallintavipu pysäyttääksesi vedon. ■ Manuaalisesti kuljettaminen: Pidä käyttäjän läsnäolotanko. Älä kytke ajohallintavipua päälle.
TERÄN KORKEUDEN SÄÄTÄMINEN
Katso kuva 7.
Ruohonleikkurin leikkuukorkeus on asetettu matalaksi kuljetuksen ajaksi. Säädä leikkuukorkeus nurmikolle
parhaiten sopivaksi ennen ensimmäistä käyttökertaa. Nurmikon tulee tavallisesti olla pituudeltaan 38-50 mm viileinä kuukausina ja 50-76 mm kuumina kuukausina.
Terän korkeuden säätäminen
- Pysäytä ruohonleikkuri ja odota, että terä pysähtyy täysin. Nosta terää siirtämällä korkeudensäätövipua leikkurin takaosaa kohti. Laske terää siirtämällä korkeudensäätövipua leikkurin etuosaa kohti.
KAHVAN PITUUDEN SÄÄTÖ
Katso kuva 8.
Aisan korkeus on helppo säätää halutuksi. Löysää ja irrota keskiosan nupit. Irrota pultit ja aluslevyt. Kiinnitä pultit ja aluslevyt takaisin, korkeammalle tai alemmas. Kiristä nupit.
LEIKKUUVINKKEJÄ
Varmista, että nurmikolla ei ole kiviä, tikkuja, lankoja tai muita vierasesineitä, jotka voisivat vaurioittaa ruohonleikkurin terää tai moottoria. Tämän kaltaiset esteet saattavat vahingossa sinkoutua leikkurista mihin tahansa suuntaan ja aiheuttaa leikkurin käyttäjän ja muiden henkilöiden vakavia loukkaantumisia. Paras suorituskyky saadaan lyhentämällä ruohoa aina enintään kolmasosalla. Pitkää ruohoa leikatessasi, kulje hitaammin ja tehosta näin leikkuuta ja ruohon poistumista leikkurista. Älä leikkaa märkää ruohoa. Se tarttuu kannen alapintaan ja estää ruohosilpun pussitusta tai poistumista. Uusi tai paksu ruoho voi vaatia kapeamman leikkuupolun. Kun polttoainesäiliö on tyhjä ja ennen kuin tankkaat, kallista ruohonleikkuria vasemmalle siten, että polttoainesäiliön korkki on korkeimmassa asennossa. Näin polttoainetta ei vuoda yli. Irrota sytytystulpan kaapeli, jotta laite ei pääse käynnistymään vahingossa. Terä on terävä; älä kosketa sitä. Tarkista terä ja lavan alaosa vaurioiden ja roskakertymien varalta. Puhdista tarvittaessa. Tarkista terän pultin kireys.
RINTEESSÄ TOIMIMINEN
Katso kuva 9.
Rinteet ovat merkittävä syy tasapainon menettämiseen ja kaatumiseen, joka saattaa johtaa vakavaan loukkaantumiseen. Rinteessä toimiminen vaatii erityistä varovaisuutta. Jos sinua huolestuttaa rinteessä, älä leikkaa sitä. Oman turvallisuutesi vuoksi, älä yritä leikata rinteitä, joiden kaltevuussuhde on yli 15 astetta. Leikkaa ruoho rinteissä poikittain eikä koskaan ylös
alas. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.
Vältä koloja, uria, kiviä, piilossa olevia esteitä ja möykkyjä, joihin saatat kompastua. Korkeassa nurmikossa saattaa olla piilossa esteitä. Poista kaikki esteet kuten kivet, kepit, ja muut esineet, joihin saatat kompastua tai jotka voivat sinkoutua terästä. Seiso aina tukevasti. Kompastuminen ja kaatuminen saattaa johtaa vakavaan loukkaantumiseen. Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä, jossa saatat menettää jalansijan tai tasapainosi.
RUOHONKERÄIMEN TYHJENTÄMINEN
Katso kuva 10.
Pysäytä ruohonleikkuri ja odota, että terä pysähtyy täysin. Nosta taka poistoaukko. Ota ruohonkeräintä kiinni sen kahvasta ja nosta se irti ruohonleikkurista. Tyhjennä säkki. Nosta takapoistoluukku ja asenna ruohonkeräin paikoilleen.
Ole erittäin varovainen nostaessasi ja kallistaessasi laitetta huoltoa, puhdistusta, varastointia tai kuljetusta varten. Terä on terävä; vaikka moottori olisi sammuksissa, terät voivat silti liikkua. Pidä kaikki ruumiinosat poissa terän tieltä terän ollessa paljaana.
HUOLTO
VAROITUS
Kun olet vapauttanut turvakytkimen, tarkista säännöllisesti, pysähtyykö terä 3 sekunnissa. Jos laite ei pysähdy 3 sekunnin kuluttua, vie se valtuutettuun huoltoliikkeeseen.
VAROITUS
Jos tuotetta ei ole huollettu asianmukaisesti, tuotteen elinkaari voi lyhentyä, ja sisäänrakennetut turvaominaisuudet eivät ehkä toimi oikein, mikä lisää mahdollisuuksia vakaviin vammoihin. Pidä laite hyvässä toimintakunnossa.
VAROITUS
Ennen kuin teet koneeseen mitään huoltotoimenpidettä, sammuta moottori ja odota, että terä on pysähtynyt kokonaan. Anna koneen jäähtyä, irrota sen jälkeen sytytystulpan johto. Muutoin seurauksena voi olla vakava loukkaantuminen.
VAROITUS
Käytä huollossa ainoastaan alkuperäisiä valmistajan tuottamia varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.
YLEISHUOLTO
Voit tehdä tässä käyttöoppaassa kuvattuja säätöjä ja korjauksia. Pyydä apua valtuutetusta huollosta muiden korjaus- tai neuvontatarpeiden tapauksessa.
Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä liuottimia, jotka vahingoittavat niitä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla. - Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis. - Poista ruoho- ja lehtikeräymät moottorista ja sen kannesta sekä niiden ympäriltä. Pyyhi leikkuri silloin tällöin puhtaaksi kuivalla rätillä. Älä käytä vettä. Tarkasta usein ruohonkeräyslaitteen mahdollinen kuluminen ja vaurioituminen.
VAROITUS
Älä koskaan päästä jarrunestettä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen.
KIPINÄNSAMMUTIN
Koneessa on kipinänvaimennin (pakojärjestelmässä).
HUOMAUTUS: Kipinänvaimentimen puhdistus suositellaan tehtäväksi valtuutetussa huoltoliikkeessä.
VOITELU
Kaikki tämän tuotteen laakerit on voideltu siten, että niitä ei tarvitse voidella uudelleen koko tuotteen käyttöiän aikana, mikäli tuotetta käytetään normaaleissa olosuhteissa. Täten käyttäjän ei tarvitse huolehtia laakereiden voitelemisesta.
VAROITUS
Käytä suojakäsineitä ja/tai kääri terän ympärille kangasta huoltaessasi terää. Terän virheellinen käsittely voi aiheuttaa vakavan loukkaantumisen.
LEIKKUUTERÄN VAIHTAMINEN
Katso kuva 11.
VAROITUS
Käytä suojakäsineitä ja/tai kääri terän ympärille kangasta huoltaessasi terää. Terän virheellinen käsittely voi aiheuttaa vakavan loukkaantumisen.
Ole varovainen, kun vaihdat ruohonleikkurin terän. Varmista, että sormet eivät jää liikkuvan terän ja laitteen kiinteiden osien väliin.
Parhaat tulokset saadaan, kun terä pidetään terävänä. Vaihda taittunut tai vioittunut terä välittömästi.
VAROITUS
Käytä vain ruohonleikkurin valmistajan hyväksymiä vaihtoterä. Muun kuin ruohonleikkurin valmistajan hyväksymän terän käyttö on vaarallista ja voi aiheuttaa vakavan loukkaantumisen, vaurioittaa ruohonleikkuria ja mitätöidä takuun.
Tyhjennä polttoaine ennen ruhonleikkurin kallistamista terän vaihtamiseksi.
- Pysäytä moottori ja irrota sytytystulpan kaapeli. Anna terän pysähtyä täysin. Käännä tuote kyljelleen (kaasutin ylöspäin). Työnnä puupala terän ja leikkurin väliin siten, että terä ei pääse pyörimään.
- Asentaminen: Katso kuvaa 11a.
- Irrottaminen: Katso kuvaa 11b.
Löysää terän pulttia 9/16 tuuman avaimella tai hylsyllä (ei mukana) kiertämällä pulttia ruohonleikkurin pohjasta katsottuna vastapäivään. Irrota terän pultti, lukitusvälilevy, litteä välilevy ja terä. Aseta uusi terä akseliin. Varmista, että olet asentanut sen siten, että kaarevat päät ovat leikkuria eikä maata kohti. Asenna litteä välilevy, lukkovälilevy ja terän pultti akselille. Kiristä pultti sormin kiertämällä sitä myötäpäivään ruohonleikkurin alta katsottuna.
HUOMAUTUS: Varmista, että kaikki osat ovat samassa järjestyksessä kuin alun perin.
Kiristä terän pulttia kiertämällä sitä momenttiavaimella (ei mukana), jotta pultti tulee oikealle kireydelle. Terän pultin suositeltu kiristysmomentti on 48-55 Nm (35-40 ft.lb.).
HUOMAUTUS: Älä kiristä terää; vaihda ne uusiin. Terät on tasapainotettava kunnolla, jotta ne eivät vioitu tai aiheuta loukkaantumista.
SUODATTIMEN PUHDISTAMINEN
Katso kuva 13.
Ruohonleikkurissa on vaahtoilmansuodatin, jota ei voi pestä.
Jotta laite toimisi asianmukaisesti ja mahdollisimman kauan, pidä ilmansuodatin puhtaana.
Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin. Anna moottorin jäähtyä. Irrota sytytystulpan kaapeli. - Irrota ilmansuodattimen suoja painamalla salpaa peukalolla samalla, kun vedät suojaa varoen. - Irrota ilmansuodatinelementti tarkistusta varten. Ilmansuodatinelementin irrottamisen jälkeen suurimman osan roskasta saa pois napauttamalla suodatinelementti kevyesti jotain kovaa pintaa vasten, tai sen pintaa kevyesti harjaamalla.
HUOMAUTUS: Likainen ilmansuodatinelementti haittaa ilman virtaamista ja saattaa vahingoittaa moottoria. Ilmansuodatinelementin käyttöikä riippuu ruohonleikkurin käyttöympäristöstä, ja suodatin on tarkistettava ja puhdistettava säännöllisesti ja vaihdettava, jos se on likainen.
■ Kiinnitä puhdistettu tai uusi ilmansuodatinelementti ilmansuodattimen kantaan. ■ Asenna ja kiristä ilmansuodattimen suojus.
HUOMAUTUS: Parhaan suorituskyvyn takaamiseksi suodatin tulee vaihtaa vuosittain, tarvittaessa useamminkin.
POLTTOAINESÄILIÖN KORKKI
VAROITUS
Vuotava polttoainesäiliön korkki merkitsee tulipalon vaaraa, ja se on vaihdettava välittömästi.
Tukkeutunut polttoainesäiliön korkki heikentää moottorin suorituskykyä. Jos suorituskyky paranee polttoainesäiliön korkin ollessa löysällä, sulkuventtiili voi olla viallinen tai tukossa. Asenna polttoainesäiliön korkki tarvittaessa.
MOOTTORIÖLJYN VAIHTAMINEN
Katso kuva 14.
Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin. Anna moottorin jäähtyä. Irrota sytytystulpan kaapeli. Tarkista, että polttoainesäiliö on täysin tyhjä, ennen kuin käännät laitteen ympäri; muutoin polttoainetta vuotaa ulos. Moottoriöljy tulee vaihtaa aina 20 käyttötunnin välein. Vaihda moottoriöljy sen ollessa lämmintä mutta ei kuumaa. Näin öljy valuu nopeammin ja täydellisemmin. - Irrota öljyn täyttötulppa/mittatikku. Käännä ruohonleikkuri kyljelleen ja anna öljyn valua öljyntäyttöaukosta hyväksyttyyn astiaan. Käännä ruohonleikkuri pystyyn ja täytä öljyllä
Suomi
noudattaen kappaleen Öljyn lisääminen/tarkistaminen ohjeita.
HUOMAUTUS: Käytetty öljy tulee viedä hyväksyttyyn käsittelykeskukseen. Lisätietoja saa öljyn paikalliselta jälleenmyyjältä.
SYTYTYSTULPAN HUOLTO
Katso kuva 12.
Sytytystulpan välyksen on oltava oikea ja puhdas, jotta moottori toimisi asianmukaisesti. Tarkistaminen:
Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin. Anna moottorin jäähtyä. Irrota sytytystulpan kaapeli. - Irrota sytytystulpan kenkä. Puhdista lika sytytystulpan kannan ympäriltä. - Irrota sytytystulppa 13/16 tuuman sytytystulppahylsyllä (ei mukana). Tarkista sytytystulppa vaurioiden varalta ja puhdista se teräsharjalla ennen asentamista. Jos eristys on haljennut tai lohkeillut, vaihda sytytystulppa.
HUOMAUTUS: Suositellut sytytystulppamallit ovat TORCH F7RTC tai NGK BPR6ES.
- Mittaa sytytystulpan välys. Oikea välys on 0,71 mm - 0,79 mm. Voit suurentaa välystä taivuttamalla maadoituselektrodia (ylempää elektrodia) varoen. Voit pienentää välystä naputtamalla maadoituselektrodia varoen kovaan pintaan. ■ Aseta sytytystulppa paikoilleen; kierrä käsin estääksesi sen joutumisen väärille kierteille. Kiristä avaimella puristaaksesi välikelevyä. Jos sytytystulppa on uusi, kierrä 1/2 kierrosta puristaaksesi välikelevyä oikean määrän. Jos käytät vanhaa sytytystulppaa, kierrä 1/8 - 1/4 kierrosta puristaaksesi välikelevyä oikean määrän.
HUOMAUTUS: Virheellisesti kiristetty sytytystulppa ylikuumenee ja saattaa vioittaa moottoria.
Asenna sytytystulpan kenkä.
PYÖRIEN HUOLTO
Katso kuva 15.
Jotta pyörät pyörisivät hyvin, ne tulisi puhdistaa ennen leikkurin varastoimista.
- Irrota polykapseli.
- Irrota mutteri ja pyörä ja aseta ne syrjään.
- Irrota e-rengas, nastat ja hammaspyörä. Pyyhi osat ja akselin pää puhtaiksi kuivalla rätillä. Mikäli tarpeen, alkoholia voi käyttää poistamaan pinttyneen lian.
HUOMAUTUS: Älä voitele pyörän osia. Voitelu voi saada pyörän komponentit rikkoutumaan, mikä voi aiheuttaa vaurion ruohonleikkurille.
■ Asenna rattaat takaisin paikoilleen niin, että nuolet osoittavat leikkurin etuosaa kohti. Laita nastat ja e-rengas takaisin paikoilleen. Aseta pyörä ja ruuvi takaisin paikoilleen. Kiristä mutteri.
Kokoa pyörän suojus (rengassuoja).
PYÖRIEN ASENTAMINEN
Katso kuva 16.
VAROITUS
Käytä vain valmistajan varaosapyörää. Käytettävien hammaspyörien on oltava valmistajan hyväksymiä, muutoin seurauksena on vaaratilanteita ja mahdollisesti vakavia loukkaantumisia.
Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin. Anna moottorin jäähtyä. Irrota sytytystulpan kaapeli. - Irrota polykapseli. - Irrota mutteri pyörän akselista ja irrota pyörä. Asenna uusi pyörä ja kiinnitä mutteri tiukasti. Kokoa pyörän suojus (rengassuoja).
KULJETUS JA VARASTOINTI
TUOTTEEN VARASTOINTI
Ruohonleikkurin varastointi 30 päiväksi tai sitä pidemmäksi ajaksi:
Jos käytät polttoaineen stabilointiainetta, seuraa stabilointiaineen valmistajan ohjeita lisätäksesi stabilointiainetta bensiinin polttoainetankkiin. Käytä moottoria vähintään 10 minuuttia lisäyksen jälkeen, jotta stabilointiaine saavuttaa kaasuttimen.
VAROITUS
Älä säilytä tuotetta bensiinisäiliön sisällä rakennuksessa, jossa höyryt voivat syttyä liekistä tai kipinästä.
- Jos ei käytetä bensiinin lisäainetta, anna moottorin käydä, kunnes tuote on täysin pois bensiinistä. Kun moottori on pysähtynyt, anna terän pysähtyä täysin ja irrota sytytystulpan kaapeli. Käännä polttoaineventtiili kiinni. Käännä ruohonleikkuri kyljelleen (kaasutin ylöspäin) ja poista ruohonleikkuujätteet, jotka ovat kerääntyneet sen alapuolelle. Puhdista ruohonleikkurin rungon alapuoli. Pyyhi ruohonleikkuri puhtaaksi kuivalla liinalla. Varmista, että ruuvit, mutterit, kiinnikkeet ym. ovat tiukasti kiinni. Tarkista liikkuvien osien kunto. Huolla vaurioituneet osat ja korvaa puuttuvat osat uusilla. Säilytä ruohonleikkuria hyvin tuuletetussa tilassa, joka on puhdas, kuiva ja poissa lasten ulottuvilta.
Suomi
- Älä varastoi leikkuria syövyttävien aineiden, kuten lannoitteiden ja vuorisuolan, lähelle.
Kahvan laskeminen ennen varastointia
Katso kuvaa 3.
Löysennä käynnistysnarun ohjausnuppia. Irrota käynnistysnaru ohjaimesta ja anna sen vetäytyä takaisin moottoriin. - Irrota kahvanupit ja pultit kahvan kannattimessa olevan (asennettu ruohonleikkurin kanteen) alemman kahvan sivuilta. Löysää kahvan ruuvit molemmilta puolilta ja käännä ylempi kahva alas. Työnnä alemman kahvan molempia puolia sisäänpäin ja nosta alemman kahvan sivut kahvan kiinnikkeiden reunojen ohi. Käännä akkahva alas varoen, ettei hallintakaapeli taitu tai jää puristuksiin.
KULJETUS
Sammuta kone, irrota sytytystulpan johto ja odota, kunnes terän liike on kokonaan pysähtynyt. Anna laitteen jäähtyä kunnolla, ennen kuin siirrät sen säilytykseen tai kuljetat sitä ajoneuvossa. Puhdista laitteesta kaikki vieraat materiaalit. Varastoi laite viileään, kuivaan ja hyvin tuuletettuun paikkaan, jossa lapset eivät pääse siihen käsiksi. Pidä poissa syövyttäviltä aineilta kuten puutarhakemikaaleilta ja jäänsulatusaineilta. Älä säilytä ulkona. ■ Kiinnitä tuote kuljetettaessa siten, että se ei pääse liikkumaan tai kaatumaan, jotta välttyt loukkaantumisilta ja vaurioilta.
ROITUS
Ole erittäin varovainen nostaessasi ja kallistaessasi laitetta huoltoa, puhdistusta, varastointia tai kuljetusta varten. Tera on terävä. Pidä kaikki ruumiinosat poissa terän tieltä terän ollessa paljaana.
KÄYTTÖÖN LIITTYVÄT RISKIT
Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen:
Tärinän aiheuttama vamma - Käytä aina työhön oikeaa työkalua. Käytä nimettyjä kahvoja ja rajoita työaikaa sekä altistumista. Melun aiheuttama vamma Liian kova melu voi aiheuttaa kuulovamman. Käytä suojalaseja ja rajoita altistumista. Leikkuterän koskettamisesta aiheutuva vamma Heitettyjen esineiden aiheuttama vahinko
RISKIEN VÄHENTÄMINEN
Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud'n syndrooman (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, tunnottomuus ja sormien kalpeneminen, yleensä kylmässä ilmassa. Perinnölliset tekijät, kylmyys ja kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti:
- Pidä itsesi lämpimänä kylmällä säällä. Käytä tuotteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud'n syndrooman (Raynaudin oireiden) ilmenemisessä. Harjoita jokaisen käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyy. Pidä työn aikana säännöllisesti taukoja. Rajoita päivittäisen tärinän määrää.
Jos mitään yllä mainituista oireista ilmenee, lopeta heti laitteen käyttö ja kerro oireista lääkärille.
VAROITUS
Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja.
SYMBOLIT
Laitteessa saattaa olla joitakin seuraavista symboleista. Tutustu niihin ja opi niiden merkitys. Kun ymmärrät ne oikein, osaat käyttää tuotetta paremmin ja turvallisemmin.
Käyttäjän turvallisuutta koskeva varoitus.
Onnettomuusvaarojen vähentämiseksi tämän käyttöohjeen sisältö on ehdottomasti luettava ja ymmärrettävä ennen työkalun käyttöä.
Vahinkojen välttämiseksi, pysy kaukana liikkuvista osista aina.
Vaara! Pidä kädet ja jalat kaukana.
Kimmokevaara. Pidä kaikki sivulliset vähintään 15 m:n päässä.
Ennen kuin alat tehdä tuotteen huoltotöitä, irrota sytytystulpan hattu.
Poista esineet, jotka voivat sinkoutua pyörivästä terästä.
Suomi
Pidä tarkkailijat turvallisessa etäisyydessä tuotteesta.
Vähennä loukkaantumisen ja rikkoutumisen riskiä olemalla koskettamatta mitään kuumaa pintaa.
Kone saattaa aiheuttaa sähköiskun. Älä altista kosteudelle, sateelle tai lumelle. Älä käytä, kun kätesi tai jalkasi ovat märät.
Käydessään kone synnyttää hiilimonoksidia, joka on hajuton ja väritön myrkkykaasu. Sen hengittäminen voi aiheuttaa pahoinvointia, tajunnan menetyksen ja kuoleman.
Lisää voiteluainesäiliöön SAE 10W30 API-SJ -moottoriöljyä tai sitä painavampaa moottoriöljyä.
Täytä polttoainesäiliö lyijyttömällä polttoaineella (91 tai korkeampi).
Paina pumppauspalloa 3 kertaa.
Pidä turvakytkintä alhaalla kahvaa vasten.
Vedä käynnistinkahvasta enintään 2 kertaa. Kun moottori käynnistyy, päästä käynnistinkahva irti hitaasti, jotta vaijeri ei napsauta takaisin.
Leikkaa ruohoa kerääjän ollessa tyhjä.
Pysähtyy, kun keräin on täysi.
Polttoaine ja sen höyryt ovat räjähtäviä ja voivat aiheuttaa vakavia palovammoja tai kuoleman.
Polttoaine ja sen huurut syttyvät ja räjähtävät erittäin helposti. Tuli voi aiheuttaa vakavia palovammoja tai kuoleman.
Käytä lyijytöntä autoille tarkoitettua, vähintään 91 ([R+M]/2) oktaanin bensiiniä.
Käytä SAE 10W-30 API-SJ -voiteluöljyä tai sitä painavampaa.
Tämä työkalu on sen EU-maan kaikkien sääntömääräisten standardien mukainen, josta se on ostettu.
EurAsian-vaatimustenmukaisuusmerkki
Ukrainalainen säädöstenmukaisuusmerkintä
Pidä turvakytkintä alhaalla kahvaa vasten pitääksesi moottorin käynnissä. Vapauta turvakytkin pysäyttääksesi laitteen.
Itseliikkuva: Ruohonleikkuri kulkee itsestään, kun vapautuskahva on vedetty kohti ohjauskahvaa.
Taattu äänenteho on 96 dB.
Pysäytä moottori.
POLTTOAINESEKOITUKSEN MÄÄRÄ
| Ennen jokaista käytöä | Ensimmäisen kuukauden tai 20 käytöttunnin jälleen | Joka 3. kuukausi tai 50 käytö-tunnin jälleen | Joka 6. kuukausi tai 100 käytö-tunnin jälleen | Joka 12. kuukausi tai 300 käytö-tunnin jälleen |
| Tarkista moottoriöljy | ■ | | | | |
| Vaihda moottoriöljy | | ■ | | ■ | |
| Tarkista ilmansuodatin | ■ | | | | |
| Puhdista ilmansuodatin. | | | ■ | | |
| Vaihda ilmansuodatin | | | | | ■ |
| Tarkista/säädä sytytys-tulppa | | | | ■ | |
| Vaihda poltoaineensuo-datin uuteen | | | | | ■ |
| Tarkista/säädä joutokäyninn nopeus* | | | | | ■ |
| Tarkista/säädä venttiilin välys* | | | | | ■ |
| Puhdista poltoainesäillio ja suodatin* | | | | ■ | |
| Tarkista poltoaineletku | | | | | ■ |
| Tarkista, ettei laitteessa ole kuluneita tai vaurioi-tuneita osia. | ■ | | | | |
| Tarkista kaikkien käyn-nistyksen interlockien ja käytäjän lASNäolotangon toiminta. | ■ | | | | |
| Tarkista, että terä pysäh-tyx 3 sekunnin kuluessa käytäjän lASNäolotangon vapauttamisesta. | ■ | | | | |
- Ainoastaan valtuutettu huolto saa suorittaa nämä toimenpiteet.
HUOMAUTUS: Jos laitetta käytetään pölyisessä ympäristössä, se vaatii huoltoa useammin.
Kun moottori on ylittänyt taulukossa määritetyn enimmäismäärän, huolto tulee silti tehdä tässä määritettyjen aikavälien tai suoritemäärien mukaisesti.
Suomi
VIANHAKU
| Ongelma Mahd | ollinen syy Ratkaisu | |
| Kahva ei ole oikeasa asennossa. | Kahva on asetetu väärin. Tarkista, ettãKa hvan nuppia ei ole kirstetty. Kiristãnupit. | kahvan alaosa on työnnetty tãysin taakse ja napsautetu oikeaan asentoon. |
| Ruohonleikkuri ei käynnisty. | Poltoainetta ei ole. Täytä ruohonleikkurMoottorissa on liikaa poltoainetta. OdoVanha poltoaine. Käytä tuoretta poltoa | uri poltoaineella. Jos ruohonleikkuri ei käynnisty, ota yhteys jälleenmyyjän huoltoon.15 minuuttia ja cokeile uudstaan käynnistäruohonleikkuri. Katsoa osio Ruohonleikkurin käynnistys/sammutus.Yli 30 päävä vanha poltoaine saattaa estää laitteen käynnistymisen. |
| Ei kipinaa. Tarkasta, ilmeneekö kipinaaKäynnystarsuna on vaiveampi vetäa nyt kuin uutena. | Poista sytytstulppa. Kiinnitä sytytstulpan battu takaisin ja sijoita sytytstulppa metalli-lieriön päää. Vedä käynnistinköydestä ja katso, nagyykö sytytstulpan kärjessä kipinaa. Ellei kipinaa ole, toista koe uudella sytytstulpalla.Ota yhteys valtuutettuun huoltoon. |
| Ruohonleikkuria on vaikea työntäa. | Leikattava nurmi on liian pitkäa.Ruohonleikkurin koteloa ja teräa vede-tään raskaan nurmikon halki.Leikkuukorkeus on asetetu liian matalaksi. | Nosta leikkuukorkeutta. |
| Ruohonleikkuri tärise korkeimmilla nopeuksilla. | Terä on epatasapainossa. Vailda teräMoottorin aksemi on taipunut. Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet tãysin. Anna moottorin jäähtya. Irota sytytstulpan kaapeli. Tarkista vaurioiden varalta. Vie viottunut kone korjattavaksi valtuutettuun huoltoliikkeseen ennen koneen uudelleenkäynnistysta. |
| Ruohonleikkuri ei silppua asianmu-kaisesti. | Märät ruoholeikkuujätteet tartuvat ruohonleikkurin alapuolelle. | Anna ruhon kuivua ennen leikkuuta. |
| Ruohonkerääjä ei tãytý ruohostá, vaik-ka nurmikon ruhooa leikataan. | Poistokouru on sukossa. Pysäytä moottori. Varmista, että kaikki liikkuvat osat ovat pysähtyneet tãysin. Anna moottorin jäähtya. Irota sytytstulpan kaapeli. Irota ruohonkeräin ja nosta pois tokuilun kantha. Varo terävää teräa;alandosketa. Poista roskat poistokuilusta. |
| Leikkuukorkeus on asetetu liian matalaksi. | Nosta leikkuukorkeutta. Erittäin märän ruhon leikkaa-minen matalalla teräkorkeudella haittaa suuresti ruohonleikkurin kykyä heittäa leikattua ruohoa kerääjään.Suosittelemme leikkuukorkeudesen nostamista tai leikkuuta ruohon ollessa vähemmän märka. |
Norsk
Katso kuva 2-5. Aseta leikkuukorkeus ylimpään asentoon. Aseta kahvat oikeaan käyttöasentoon. Aseta ruuvit ylä- ja alakahvojen reikiin ja kiristä kahvojen nupit kahvojen kiinnittämiseksi. Asenna ruohonkerääjä tai silppuamisosa.
SILPPURIN ASENNUS
Katso kuva 4.
HUOMAUTUS: Älä asenna ruohonkerääjää, jos käytät silppuamisosaa.
Suuttimen ja elektrodin välinen etäisyys on oltava asianmukainen, eikä niissä saa olla kerrostumia, jotta moottori toimii asianmukaisesti. Tarkistaminen.
Irrota rummunkansi.
Tällä tuotteella on ostolain mukaisten lakisääteisten oikeuksien lisäksi alla mainittu takuu.
- Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostopäivästä. Tämän päämäärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.
- Joidenkin puutarhatyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www.ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälässä ja/tai pakkauksissa ja/tai tämä tieto sisältyy tuotedokumentaatioon. Loppukäyttäjän tulee rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien tulee lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä heidät. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.
- Takuu kattaa kaikki tuotteen takuuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien satunnais- ja seurannaisvahingot, mutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata: -virheellisestä huollosta johtuvia vaurioita -muunnettua tai muutettua tuotetta
- tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on tuhottu, muutettu tai poistettu -tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita -ei-CE-tuotetta
- tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techronic Industriesin ennakkolupaa.
- tuotetta, joka on liitetty virheelliseen tehonsyöttöön (ampeerit, jännite, taajuus)
- tuotetta, jossa on käytetty väärää polttoaineseosta (polttoaine, öljy, öljysuhde)
- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota - normaaleja kuluvia varaosia - virheellistä käyttöä, työkalun ylikuormitusta - ei-hyväksyttyjen tarvikkeiden tai osien käyttöä - kaasuttimien säännöllistä säätöä tai ylläpitävää puhdistusta. Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät paitsi mainitut, myös esimerkiksi: leikkuulangat, käyttöhihnat, kytkimet, pensasleikkurien tai ruohonleikkurien terät, valjaat, kaasuvaijerit, hiiliharjat, virtajohto, pikit, huopatiivisteet, sytytystulpat, puhaltimien tuulettimet, puhallin- ja imuletkut, imurin säkit ja hihnat, terälevyt, sahan ketjut, letkut, liitososat, suihkusuuttimet, pyörät, risusyöttöputket, sisä- ja ulkokelat, leikkuusuojat, hehkutulpat, ilmansuodattimet, kaasusäiliöt, silpputerät yms., näihin kuitenkaan rajoittumatta.
- Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii tuotteen lähetyksestä RYOBI-huolto-organisaatiolle. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.
- Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina.
- Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.
VALTUUTETTU HUOLTO
Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobotools.eu/header/service-and-support/service-agents.
NO
RYOBI® GARANTIEHTOJA
Bensiinikäyttöinen ruohonleikkuri
Tuotemerkki: RYOBI
Mallinumero: RLM46160S
Sarjanumeroalue: 46291801000001-46291801999999
noudattaa seuraavia EU-direktiivejä ja harmonisoituja standardeja
2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU,
2014/30/EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013
+A1:2016+A2:2017, EN ISO 14982:2009, EN 50581:2012
Mitattu äänenteho: 93,1 dB (A)
Taattu ääniteho: 96 dB (A)
Vaatimustenmukaisuuden arviointimenetelmä: direktiivin 2000/14/EY liite
VI, muutettuna direktiivillä 2005/88/EY.
Westendstraße 199, 80686 Munich, on suorittanut EY-tyyppisen hyväksynnän, ja CE-tunnusluku on 0036.
C
Sven Eschrich
Tekninen johtaja - TTI:n ulkotyökalujen osasto
30.10.2018
Valtuutettu kokoamaan tekninen tiedosto:
Alexander Krug, toimitusjohtaja
Techtronic Industries GmbH
FI RYOBI on Ryobi Limitedin omistama tavaramerkki, ja sitä käytetään lisenssin puitteissa.
TORCH on ZhuZhou Torch Spark Plug Company Limited:n rekisteröity tavaramerkki. KG
NGK on NGK SPARK PLUG CO., LTD.:n rekisteröity tavaramerkki.
