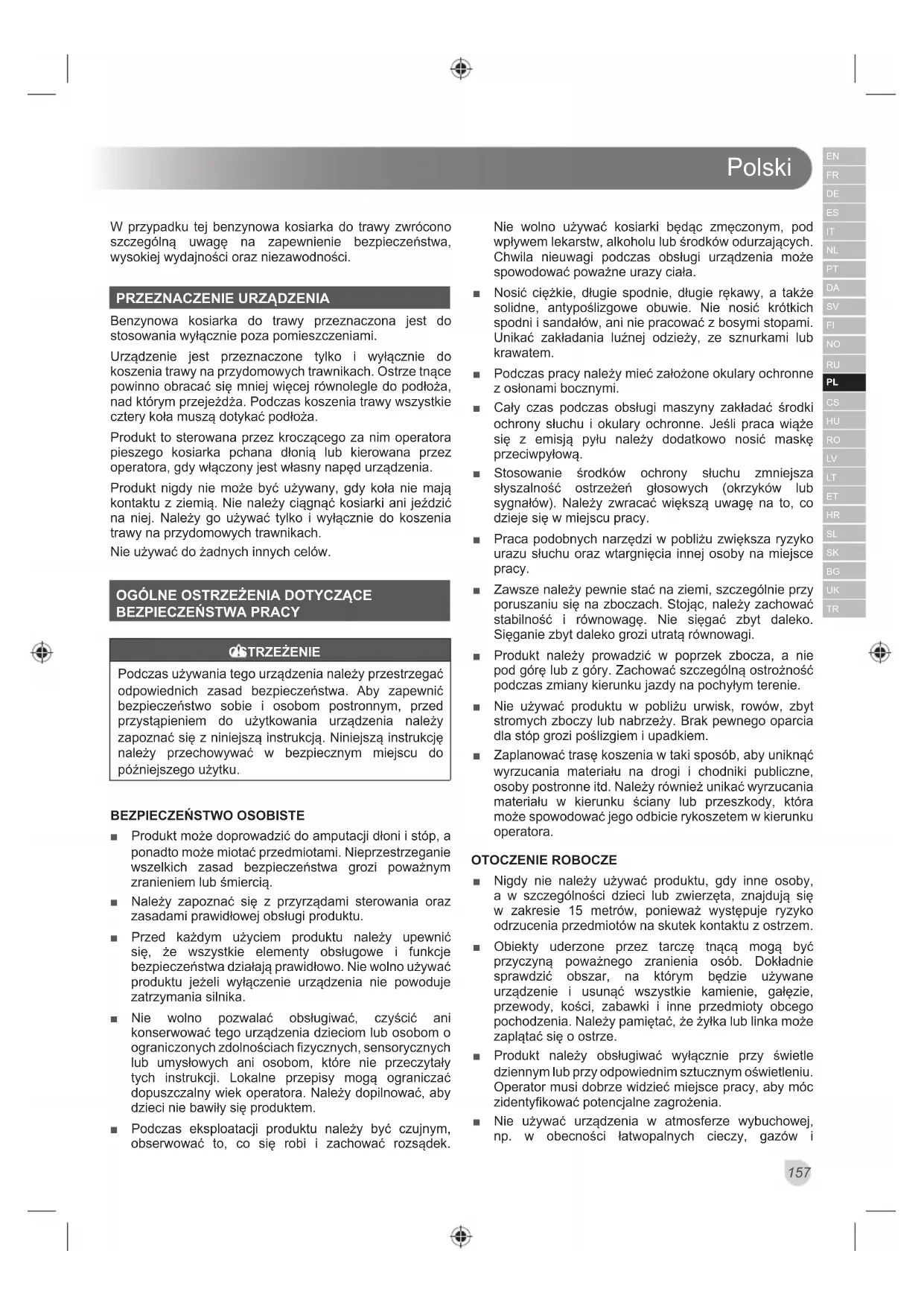

INSTRUKCJA OBSŁUGI RLM46160S RYOBI
Uwaga! Koniecznie należy przeczytać instrukcje zawarte w tym podręczniku przed montażem, obsługą oraz konserwacją produktu.
Ważne: Nie instaluj, nie przeprowadzaj konserwacji ani nie używaj tego produktu, dopóki nie przeczytasz wszystkich ostrzeżeń zawartych w tej instrukcji.
W przypadku tej benzynowej kosiarki do trawy zwróć szczególną uwagę na zapewnienie bezpieczeństwa, wysokiej wydajności oraz niezawodności.
PRZEZNACZENIE URZĄDZENIA
Benzynowa kosiarka do trawy przeznaczona jest do stosowania wyłącznie poza pomieszczeniami.
Urządzenie jest przeznaczone tylko i wyłącznie do koszenia trawy na przydomowych trawnikach. Ostrze tnące powinno obracać się mniej więcej równolegle do podłoża, nad którym przejeżdża. Podczas koszenia trawy wszystkie cztery koła muszą dotykać podłoża.
Produkt to sterowana przez idącego za nim operatora kosiarka pchana ręcznie lub kierowana przez operatora, gdy włączony jest napęd urządzenia.
Produkt nigdy nie może być używany, gdy koła nie mają kontaktu z ziemią. Nie należy ciągnąć kosiarki ani jeździć na niej. Należy go używać tylko i wyłącznie do koszenia trawy na przydomowych trawnikach.
Nie używać do żadnych innych celów.
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PRACY
OSTRZEŻENIE
Podczas używania urządzenia należy przestrzegać odpowiednich zasad bezpieczeństwa. Aby zapewnić bezpieczeństwo sobie i osobom postronnym, przed przystąpieniem do użytkowania urządzenia należy zapoznać się z niniejszą instrukcją. Niniejszą instrukcję należy przechowywać w bezpiecznym miejscu do późniejszego użytku.
BEZPIECZEŃSTWO OSOBISTE
Produkt może doprowadzić do amputacji dłoni i stóp, a ponadto może miotać przedmiotami. Nieprzestrzeganie wszelkich zasad bezpieczeństwa grozi poważnym zranieniem lub śmiercią. Należy zapoznać się z przyrządami sterowania oraz zasadami prawidłowej obsługi produktu. - Przed każdym użyciem produktu należy upewnić się, że wszystkie elementy obsługowe i funkcje bezpieczeństwa działają prawidłowo. Nie wolno używać produktu, jeśli wyłączenie urządzenia nie powoduje zatrzymania silnika. - Nie wolno pozwalać obsługiwać, czyścić ani konserwować urządzenia dzieciom lub osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom, które nie przeczytały tych instrukcji. Lokalne przepisy mogą ograniczać dopuszczalny wiek operatora. Należy dopilnować, aby dzieci nie bawiły się produktem. Podczas eksploatacji produktu należy być czujnym, obserwować to, co się robi i zachować rozsądek.
Nie wolno używać kosiarki będąc zmęczonym, pod wpływem leków, alkoholu lub środków odurzających. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne urazy ciała.
- Nosić ciężkie, długie spodnie, długie rękawy, a także solidne, antypoślizgowe obuwie. Nie nosić krótkich spodni i sandałów, ani nie pracować z bosymi stopami. Unikać zakładania luźnej odzieży, ze sznurkami lub krawatem. Podczas pracy należy mieć założone okulary ochronne z osłonami bocznymi. Cały czas podczas obsługi maszyny zakładać środki ochrony słuchu i okulary ochronne. Jeśli praca wiąże się z emisją pyłu, należy dodatkowo nosić maskę przeciwpyłową. Stosowanie środków ochrony słuchu zmniejsza słyszalność ostrzeżeń głosowych (okrzyków lub sygnałów). Należy zwracać większą uwagę na to, co dzieje się w miejscu pracy.
- Praca podobnych narzędzi w pobliżu zwiększa ryzyko urazu słuchu oraz wciągnięcia innej osoby w strefę pracy. Zawsze należy pewnie stać na ziemi, szczególnie przy poruszaniu się po zboczach. Stojąc, należy zachować stabilność i równowagę. Nie sięgać zbyt daleko. Sięganie zbyt daleko grozi utratą równowagi. Produkt należy prowadzić w poprzek zbocza, a nie pod górę lub z góry. Zachować szczególną ostrożność podczas zmiany kierunku jazdy na pochyłym terenie.
- Nie używać produktu w pobliżu urwisk, rowów, zbyt stromych zboczy lub nabrzeży. Brak pewnego oparcia dla stóp grozi poślizgiem i upadkiem. Zaplanować trasę koszenia w taki sposób, aby uniknąć wyrzucania materiału na drogi i chodniki publiczne, osoby postronne itd. Należy również unikać wyrzucania materiału w kierunku ściany lub przeszkody, która może spowodować jego odbicie rykoszetem w kierunku operatora.
OTOCZENIE ROBOCZE
Nigdy nie należy używać produktu, gdy inne osoby, a w szczególności dzieci lub zwierzęta, znajdują się w zakresie 15 metrów, ponieważ występuje ryzyko odrzucenia przedmiotów na skutek kontaktu z ostrzem. - Obiekty uderzone przez tarczę tnącą mogą być przyczyną poważnego zranienia osób. Dokładnie sprawdzić obszar, na którym będzie używane urządzenie i usunąć wszystkie kamienie, gałęzie, przewody, kości, zabawki i inne przedmioty obcego pochodzenia. Należy pamiętać, że żyłka lub linka może zaplątać się o ostrze. Produkt należy obsługiwać wyłącznie przy świetle dziennym lub przy odpowiednim sztucznym oświetleniu. Operator musi widzieć, aby móc zidentyfikować potencjalne zagrożenia. Nie używać urządzenia w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów i
Polski
pyłów. Narzędzie może wytwarzać iskry, co może spowodować zapłon pyłu lub oparów.
- Nie używać narzędzia na mokrej trawie lub podczas deszczu.
- Nie wolno używać produktu, gdy występuje ryzyko burzy lub wyładowań atmosferycznych. Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za spowodowanie wypadku lub zagrożenia bezpieczeństwa osób i mienia.
- Może dojść do tragicznego wypadku, jeśli operator nie zauważa obecności dzieci. Kosiarka i proces koszenia często przyciąga uwagę dzieci. Nie wolno nigdy zakładać, że dzieci pozostają tam, gdzie je ostatnio widziano.
- Trzymać dzieci z dala od koszonego terenu, pod staranną opieką odpowiedzialnej, innej niż operator osoby dorosłej, a ponadto zachować ostrożność i wyłączać produkt, gdy na koszonym terenie znajdzie się dziecko. Zachować szczególną ostrożność w trakcie zbliżania się do narożników ograniczających widoczność, krzewów, drzew lub innych obiektów, które mogą ograniczać widoczność, w tym zwisających roślin. Miejsce pracy utrzymywać w czystości. Obszary zaśmiecone lub niewystarczająco oświetlone mogą być przyczyną wypadku.
OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ZWIĄZANEGO Z KOSIARKĄ
- Przed użyciem zawsze sprawdzić wizualnie, czy ostrza, śruby ostrza oraz zespół tnący nie są zużyte lub uszkodzone. Wymienić zużyte lub uszkodzone całe zestawy ostrzy i śrub, aby zachować wyważenie. Nigdy nie używać kosiarki, jeśli puszczenie zabezpieczenia przy nieobecności operatora nie powoduje zatrzymania silnika.
- Nie należy korzystać z produktu bez całego kosza na trawę lub osłony otworu wylotowego zamykającej się w miejscu. Ostrze produktu jest ostre. Przy montażu, wymianie, czyszczeniu lub kontroli dokręcenia śrub należy zachować szczególną ostrożność i nosić grube rękawice ochronne.
- Jeśli etykiety są uszkodzone lub nieczytelne, należy zwrócić produkt do punktu serwisowego w celu wymiany etykiet. Systematycznie sprawdzać, czy wszystkie nakrętki, wkręty i śruby są dobrze dokręcone, aby upewnić się, że kosiarka jest w bezpiecznym stanie. Należy regularnie sprawdzać kosz na trawę pod względem zużycia lub uszkodzeń. Może to spowodować odrzucenie obiektów w stronę operatora. Wymienić zużyte lub uszkodzone części przed pracą z produktem. Ostrożnie włączać silnik, gdy użytkownik
znajdować się za uchwytami, w strefie bezpieczeństwa operatora. Nie wolno uruchamiać produktu, jeśli:
- wszystkie cztery koła nie znajdują się na ziemi
- kanał wyrzutu trawy jest odsłonięty, a ponadto nie jest chroniony przez pojemnik na trawę oraz pokrywę kanału wyrzutu trawy
- dłonie i stopy wszystkich osób znajdują się w pobliżu ostrzy
- Nie używać urządzenia. Urządzenia są przeznaczone do używania zgodnie z zamierzonymi parametrami pracy.
- Nie przeciążać produktu. Koszenie długiej i grubej trawy może spowodować spadek obrotów silnika lub odcięcie zasilania. W trakcie koszenia długiej, grubej trawy należy ustawić wyższą wysokość koszenia w celu ograniczenia obciążenia.
- Przed przejechaniem przez podłoże żwirowe zatrzymać ostrze.
- Nie należy ciągnąć produktu do tyłu, chyba że jest to absolutnie konieczne. Jeżeli trzeba odsunąć urządzenie do tyłu od ściany lub przeszkody, należy najpierw spojrzeć w dół i do tyłu, aby uniknąć potknięcia lub najechania urządzeniem na swoje stopy. Wyłączyć silnik i odczekać, aż ostrze zatrzyma się, zwłaszcza gdy kosiarka musi być przechylona do transportu, podczas przejeżdżania przez podłoże trawiaste oraz podczas transportu kosiarki do i z obszaru koszenia. Nie wolno używać urządzenia z uszkodzonymi osłonami lub pokrywami lub bez elementów zabezpieczających lub bez pojemnika na odpady.
- Nie przechylać kosiarki przy uruchamianiu silnika lub gdy silnik pracuje. Spowoduje to narażenie na kontakt z ostrzem i zwiększenie ryzyka uderzenia odrzuconym obiektem.
- Ostrożnie włączyć silnik zgodnie z instrukcją oraz trzymać ręce i nogi z daleka od obszaru koszenia. Nie umieszczać rąk lub nóg w pobliżu lub pod częściami obrotowymi. Należy cały czas trzymać się z dala od otworów wyrzutowych. Nie uruchamiać produktu, stojąc przy otworze wylotowym. Nigdy nie wolno podnosić ani przenosić produktu, gdy silnik pracuje. Nieużywaną kosiarkę należy przechowywać w dobrze wentylowanym, suchym, zamkniętym, niedostępnym dla dzieci miejscu.
- Przestrzegać instrukcji producenta dotyczących prawidłowej obsługi i instalacji przystawek. Należy stosować wyłącznie przystawki zatwierdzone przez producenta.
- Nie należy uruchamiać silnika w ograniczonych przestrzeniach, gdzie mogą gromadzić się niebezpieczne opary tlenku węgla.
- Nie należy zmieniać ustawień regulatora silnika ani pozwalać pracować silnikowi na zbyt wysokich obrotach.
Zatrzymać kosiarkę i poczekać, aż urządzenie całkowicie się zatrzyma. Pozostawić produkt do ostygnięcia, a następnie odłączyć przewód świecy zapłonowej.
- w przypadku pozostawiania produktu bez nadzoru (również w przypadku opróżniania kosza).
- przy zlokalizowaniu resztek lub udrożnieniu kanału wyrzutowego
- przytkowaniem**
- przydkowytem
- przydkowytemi
- przydkowytemi
- przydkowytemi
- przydkowytemi
- przydkowytemi
- przed odłączeniem kosza na trawę lub przed otwarciem pokrywy wyrzutu trawy
- przed tankowaniem
■ Jeśli produkt zaczyna anormalnie wibrować, natychmiast sprawdzić:
- w przypadku sprawdzania stanu elementów, szczególnie ostrzy
- wymienić lub naprawić wszystkie uszkodzone elementy
- Sprawdzić, czy nie ma obluzowanych elementów i w razie potrzeby dokręcić je.
Jeżeli urządzenie uderzy w ciało obce, wykonać następujące czynności:
- Zatrzymać produkt i odłączyć przewód świecy zapłonowej.
- Dokładnie sprawdzić kosiarkę oraz pojemnik na trawę pod kątem wszelkich uszkodzeń.
- Naprawić wszelkie uszkodzenia przed ponownym uruchomieniem i rozpoczęciem koszenia.
Unikać dziur, korzeni, skał, wybrzuszeń terenu i innych ukrytych w trawie obiektów. Nierówny teren grozi poślizgiem i upadkiem. - Przed schowaniem produktu należy poczekać, aż silnik ostygnie. Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik, tłumik i obszar przechowywania paliwa w stanie wolnym od trawy, liści i nadmiaru smaru. ■ Jeśli zachodzi potrzeba spuszczenia paliwa ze zbiornika, należy to zrobić na zewnątrz pomieszczenia. - Przed przystąpieniem do wszelkich regulacji, transportu lub przechowywania produktu odłączyć przewód zapłonowy. Takie zapobiegawcze środki bezpieczeństwa ograniczają ryzyko przypadkowego uruchomienia produktu. Produkt jest bardzo głośny i może dojść do trwałego uszkodzenia słuchu, jeśli nie będą ściśle przestrzegane środki ostrożności mające na celu ograniczenie narażenia przez zredukowanie poziomu hałasu lub stosowanie środków ochrony słuchu.
KONSERWACJA
Kosiarkę powinien naprawiać wyłącznie wykwalifikowany personel serwisowy. Dokonanie naprawy lub konserwacji przez osobę niewykwalifikowaną grozi zranieniem użytkownika i uszkodzeniem urządzenia.
- Do serwisowania należy stosować wyłącznie oryginalne części zamienne producenta. Stosowanie nieoryginalnych zamienników stwarza zagrożenie poważnym zranieniem użytkownika i uszkodzeniem urządzenia.
OBJAŚNIENIE: Wykonywać wyłącznie zadania znajdujące się w niniejszej instrukcji obsługi. W przypadku innych napraw produkt należy oddawać wyłącznie do autoryzowanych serwisów.
Należy zachować niniejszą instrukcję obsługi do użytku w przyszłości. Należy do niego wracać systematycznie i używać go do instruowania innych osób, które mogą obsługiwać kosiarkę. W przypadku wypożyczenia tego urządzenia innej osobie, należy dołączyć do niego niniejszą instrukcję.
OPIS
Zobacz rysunek 1-13.
- Pałąk trybu samobieżnego
- Kosz na trawę
- Ręczna pompka paliwa
- Pokrywa filtra powietrza
- Osłona świecy zapłonowej
- Korek paliwa
- Dźwignia regulacji wysokości
- Uchwyt rozrusznika
- Pokrętło
- Pokrętło prowadzenia linki
- Drążek kontroli obecności operatora
- Korek oleju/bagnet
- Świeca zapłonowa
- Korek ściórkowania
- Filtr powietrza
MONTAŻ
ROZPAKOWYWANIE
Urządzenie wymaga złożenia.
Sprawdzić dokładnie, czy produkt nie został uszkodzony podczas transportu. - Jeżeli części są uszkodzone lub brakuje części, należy skontaktować się z centrum serwisowym RYOBI, aby uzyskać pomoc.
LISTA DOSTARCZONEGO WYPOSAŻENIA
Kosiarka do trawy Prowadnica linki
Kosz na trawę Korek ściółkowania
Instrukcja obsługi Podkładka
Ilustracja Nakrętka
Prowadnica kabla
Polski
OSTRZEŻENIE
W przypadku uszkodzenia lub braku którejkolwiek z części urządzenia nie wolno używać produktu do czasu wymiany części. Używanie urządzenia z uszkodzonymi lub brakującymi częściami może być przyczyną poważnych obrażeń ciała.
OSTRZEŻENIE
Nie należy modyfikować narzędzia lub korzystać z akcesoriów, które nie są przeznaczone dla tego urządzenia. Dokonanie zmian konstrukcyjnych lub modyfikacje jest postępowaniem niezgodnym z przeznaczeniem i może być przyczyną wystąpienia niebezpiecznych warunków grożących poważnymi obrażeniami.
OSTRZEŻENIE
Systemy bezpieczeństwa kosiarki lub funkcje nie mogą być naruszone lub wyłączone.
STRZEŻENIE
Nigdy nie wolno mocować ani regulować żadnych akcesoriów, gdy produkt jest uruchomiony. Jeśli silnik nie zostanie zatrzymany, może dojść do poważnych obrażeń.
OSTRZEŻENIE
Przy montowaniu części należy zawsze odłączyć kabel od świecy zapłonowej.
STRZEŻENIE
Kosiarka może być używana wyłącznie z zamontowanymi i sprawnymi zabezpieczeniami. Nie wolno używać kosiarki, jeśli jakiekolwiek elementy zabezpieczające są uszkodzone. Obsługa urządzenia z uszkodzonymi lub brakującymi elementami grozi poważnym zranieniem.
MONTAŻ
Zobacz rysunek 2-5.
Podnieść nóż do najwyższego położenia. Umieścić uchwyty w prawidłowym położeniu roboczym. Przeprowadzić śruby przez otwory w górnym i dolnym uchwycie, a następnie dokręcić podkładki uchwytów w celu zamocowania. Zamontować kosz na trawę lub wkład mulczujący.
INSTALACJA KORKA
Zobacz rysunek 4.
OBJAŚNIENIE: Nie zakładać kosza na trawę podczas
używania przystawki mulczującej.
Podnieść i przytrzymać tylne drzwi wylotowe. - Chwycić przystawkę mulczującą za uchwyt i włożyć prawą stronę przystawki do tylnej części korpusu kosiarki, jak pokazano na rysunku. Wcisnąć przystawkę mulczującą do przodu, a następnie w dół, aż do zablokowania. Upewnić się, że przystawka mulczująca jest dobrze osadzona wewnątrz tylnej części korpusu kosiarki. Opuścić tylne drzwi wylotowe.
DEMONTAŻ PRZYSTAWKI MULCZUJĄCEJ
Podnieść i przytrzymać tylne drzwi wylotowe. Chwycić przystawkę mulczującą za uchwyt, podnieść, a następnie powoli wciągnąć.
MONTAŻ POJEMNIKA NA TRAWĘ
Zobacz rysunek 5.
Podnieść tylne drzwiczki wyrzutu trawy. Podnieść pojemnik na trawę za uchwyt i umieścić pod tylnymi drzwiami tak, aby zaczepy na ramie pojemnika na trawę osiadły w gniazdach wspornika uchwytu. Opuścić tylne drzwi. Po poprawnym założeniu zaczepy na pojemniku na trawę będą bezpiecznie spoczywać w gniazdach na wspornikach uchwytu. Upewnić się, że tylna klapa jest dokładnie dopasowana do kosza na trawę. Upewnić się, że między tylną klapą a koszem na trawę nie ma szczeliny.
SPOSÓB UŻYCIA
PALIWO I TANKOWANIE
OSTRZEŻENIE
Przed przystąpieniem do uzupełniania paliwa zawsze wyłączyć silnik i poczekać 5 minut, aż ostygnie. Nigdy nie wolno odkręcać korka zbiornika paliwa ani dodawać paliwa do maszyny, gdy silnik pracuje lub jest gorący. Przed uruchomieniem silnika należy odsunąć się na odległość co najmniej 9 m od miejsca, w którym tankowano. Palenie zabronione. W przeciwnym wypadku może dojść do poważnych obrażeń.
OSTRZEŻENIE
Zachować ostrożność podczas wykonywania czynności związanych z paliwem; jest ono wysoce łatwopalne.
Użyć nowego paliwa. Przechowywać benzynę w pojemnikach specjalnie przeznaczonych do tego celu. Zawsze napełniać zbiornik na zewnątrz i nie wdychać oparów paliwa. Nie wdychać oparów paliwa. W trakcie napełniania zbiornika paliwa lub
Polski
manipulowania paliwem nie palić tytoniu, a także trzymać się z dala od otwartego ognia i iskier.
Nie dopuścić do kontaktu benzyny lub oleju ze skórą. Trzymać benzynę i olej z dala od oczu. W przypadku kontaktu benzyny lub oleju z oczami, należy je niezwłocznie przepłukać dużą ilością czystej wody. Jeżeli podrażnienie nadal się utrzymuje, należy bezzwłocznie zasięgnąć porady lekarza. Rozlane paliwo należy niezwłocznie usuwać. Uzupełnić paliwo do zalecanego poziomu.
TANKOWANIE
Zobacz rysunek 6.
OSTRZEŻENIE
Nie przekraczać tego poziomu. Napełnić zbiornik paliwa do 25 mm od górnej części szyjki wlewu paliwa. Po zatankowaniu nie wolno przechylać kosiarki o więcej niż 25 stopni, w przeciwnym wypadku może dojść do wycieku paliwa, pożaru lub innego zagrożenia.
OBJAŚNIENIE: Zawsze stosować benzynę bezołowiową o liczbie oktanowej co najmniej 91.
- Aby nie dopuścić do zanieczyszczenia paliwa, należy oczyścić powierzchnię zbiornika wokół korka wlewu paliwa. Powoli poluzować korek wlewu paliwa. Należy umieścić korek na czystej powierzchni. Wlać ostrożnie paliwo do zbiornika. Unikać rozlania paliwa. Wyczyścić i sprawdzić uszczelkę, a następnie dokręcić dobrze wszystkie korki paliwa i zbiornika.
- Rozlane paliwo należy natychmiast wytrzeć. Przed uruchomieniem silnika należy oddalić się od miejsca uzupełniania paliwa na 9 m (30 stóp).
OBJAŚNIENIE: Jest rzeczą normalną, że silnik wydziela dym podczas i po pierwszym użyciu.
DODAWANIE/SPRAWDZANIE OLEJU SILNIKOWEGO
Zobacz rysunek 6.
Olej silnikowy ma istotny wpływ na pracę silnika oraz żywotność maszyny. Do ogólnych zastosowań we wszystkich temperaturach zalecamy stosowanie oleju SAE 10W-30. Zawsze należy stosować olej silnikowy 4-cyklowy, który spełnia lub przekracza wymogi klasyfikacji API SJ.
OBJAŚNIENIE: Olej bez zawartości detergentu lub olej do silników dwusuwowych spowoduje uszkodzenia silnika i w związku z tym nie wolno go używać.
Aby dolać oleju silnikowego:
Kosiarka musi znajdować się na równej powierzchni i przestrzeń wokół korka oleju/bagnetu musi być czysta. Odkręcić korek i wyjąć uszczelkę z butelki z olejem.
- Odkręcić i zdemontować zakrętkę wlewu paliwa/wskaźnik prętowy. Dolać powoli oleju. Napełnić do linii „Full" (pełne) na bagnecie. Nie przekraczać tego poziomu.
OBJAŚNIENIE: Przy sprawdzaniu poziomu oleju należy umieścić bagnet w otworze wlewowym, ale nie dokręcać.
Wkręcić dobrze korek oleju/bagnet.
Aby sprawdzić olej silnikowy:
Kosiarka musi znajdować się na równej powierzchni i przestrzeń wokół korka oleju/bagnetu musi być czysta. Zdemontować korek wlewu oleju/prętowy wskaźnik poziomu. Wytrzeć do sucha i włożyć do otworu wlewowego oleju, ale nie przykręcać. Wyjąć ponownie korek oleju/bagnet i sprawdzić poziom oleju. Dolać oleju w zależności od potrzeb.
URUCHAMIANIE/ZATRZYMYWANIE KOSIARKI
Zobacz rysunek 6.
STRZEŻENIE
Nie wolno uruchamiać silnika w zamkniętych ani słabo wentylowanych pomieszczeniach; wdychanie spalin zagraża życiu.
Kontrole wstępne
Upewnić się, że poziom oleju jest wystarczający, sprawdzając go za pomocą osadzonego w korku bagnetu. Sprawdzić, czy w zbiorniku na benzynę znajduje się wystarczająca ilość standardowej benzyny bezołowiowej.
URUCHAMIANIE SILNIKA
Nacisnąć mocno 3 razy gruszkę pompki zastrzykowej. OBJAŚNIENIE: Ten krok z reguły nie jest konieczny przy rozruchu silnika, który pracował już kilka minut. - Przytrzymać drążek kontroli obecności operatora dociskając do uchwytu. Pociągnąć linkę rozruchową aż silnik uruchomi się. Nie ciągnąć za uchwyt rozrusznika więcej niż 4 razy. Zwolnić powoli linkę rozruchową, tak aby linka nie odskoczyła nagle.
OBJAŚNIENIE: Przy niskiej temperaturze może być wymagane powtórzenie kroków zastrzykiwania paliwa. Przy wyższej temperaturze nadmierne zastrzyknięcie paliwa może spowodować zalanie silnika i silnik nie uruchomi się. W przypadku zalania silnika należy odczekać kilka minut przed ponowną próbą uruchomienia silnika i nie należy powtarzać kroków zastrzykiwania paliwa.
ZATRZYMANIE SILNIKA
Zwolnić drążek kontroli obecności operatora i odczekać, aż silnik zatrzyma się całkowicie.
JAZDA PRODUKTU
Zobacz rysunek 6.
- Aby uruchomić napęd: Przytrzymać naciśnięty drążek kontroli obecności operatora, jednocześnie dociskając dźwignię kontroli jazdy do uchwytu. Zwolnić dźwignię kontroli jazdy, aby zatrzymać napęd koła. Aby ręcznie napędzać: Przytrzymać naciśnięty drążek kontroli obecności operatora. Nie zmieniać położenia dźwigni kontroli jazdy.
REGULACJA WYSOKOŚCI TARCZY TNĄCEJ
Zobacz rysunek 7.
Fabrycznie koła kosiarki są ustawione na najmniejszą wysokość koszenia. Przed pierwszym użyciem kosiarki należy wyregulować wysokość koszenia, dopasowując ją do konkretnego trawnika. Trawnik powinien mieć średnio od 38 mm do 50 mm wysokości w miesiącach chłodnych oraz od 50 mm do 76 mm wysokości w miesiącach ciepłych.
Aby wykonać regulację wysokości ostrza:
Zatrzymać kosiarkę i poczekać, aż urządzenie całkowicie się zatrzyma. - Aby zwiększyć wysokość tarczy tnącej, pochwycić dźwignię regulacji wysokości i przesunąć ją do tyłu kosiarki. Aby obniżyć wysokość tarczy tnącej, pochwycić dźwignię regulacji wysokości i przesunąć ją do przodu kosiarki.
REGULACJA DŁUGOŚCI UCHWYTU
Zobacz rysunek 8.
Wysokość uchwytu można łatwo regulować, dostosowując ją do preferencji operatora. Poluzować i zdemontować pokrętła znajdujące się w połowie długości uchwytu. Zdemontować śruby i podkładki. ■ Ponownie wprowadzić śruby i podkładki w wyższym bądź niższym położeniu. Dokręcić pokrętła.
WSKAZÓWKI DOTYCZĄCE KOSZENIA
Upewnić się, że na trawniku nie ma kamieni, gałęzi, przewodów i innych przedmiotów, które mogłyby uszkodzić ostrza lub silnik kosiarki. Takie przedmioty mogą być przypadkowo wyrzucone przez kosiarkę w dowolnym kierunku i spowodować poważne zranienie operatora lub innych osób. Aby utrzymać trawnik w doskonałym stanie, zawsze należy ścinać maksymalnie jedną trzecią całkowitej wysokości trawy. Podczas koszenia wysokiej trawy, należy zmniejszyć prędkość przesuwu, co pozwoli zwiększyć efektywność
koszenia i zapewni prawidłowe wyrzucanie skoszonej trawy.
- Nie kosić mokrej trawy. Mokra trawa przykleja się do dolnej powierzchni korpusu, co utrudnia prawidłowe kierowanie i wyrzut ścinków do pojemnika.
- Świeża lub gruba trawa wymaga węższego zakresu koszenia. Gdy zbiornik paliwa jest pusty oraz przy uzupełnianiu paliwa, należy przechylić kosiarkę na lewą stronę, tak aby korek paliwa znajdował się w najwyższym położeniu. Uchroni to przed rozlaniem paliwa. Odłączyć przewód od świecy zapłonowej, aby zapobiec przypadkowemu uruchomieniu urządzenia. Ostrze jest ostre, należy unikać kontaktu. Sprawdzić ostrze i spód urządzenia pod względem uszkodzeń lub obcych obiektów. W razie potrzeby należy wyczyścić. Sprawdzić bezpieczniki i ostrza.
PRACA NA ZBOCZU
Zobacz rysunek 9.
- Praca na zboczu to jedna z głównych przyczyn poślizgnięć i upadków, które mogą zakończyć się poważnym zranieniem. Praca na zboczu wymaga zachowania szczególnej ostrożności. Jeśli operator czuje się niepewnie, nie powinien kosić zbocza. Dla własnego bezpieczeństwa nie należy kosić zboczy o nachyleniu większym niż 15 stopni.
- Pochyłe tereny należy kosić wzdłuż zbocza, nigdy do góry i w dół. Zachować szczególną ostrożność podczas zmiany kierunku jazdy na pochyłym terenie. Uważać na dziury, skały, ukryte przedmioty, które mogą spowodować poślizgnięcie się lub wywrócenie. Wysoka trawa może ukrywać przeszkody. Należy usunąć z trawnika wszystkie przedmioty takie jak skały, kamienie, gałęzie drzew itp., o które można się przewrócić lub które mogą uderzyć tarcza tnąca. Zawsze zwracać uwagę na zachowanie bezpiecznej odległości stóp od urządzenia. Poślizgnięcie się i upadek grozi poważnymi obrażeniami.
- Nie wolno kosić w pobliżu skarp, uskoków, nasypów itp. Groziłoby to utratą równowagi.
OPRÓŻNIANIE KOSZA NA TRAWĘ
Zobacz rysunek 10.
Zatrzymać kosiarkę i poczekać, aż urządzenie całkowicie się zatrzyma. Podnieść tylne drzwiczki wyrzutu trawy. Złapać kosz na trawę za uchwyt i podnieść, aby odłączyć go od kosiarki. Wyrzucić skoszoną trawę. - Podnieść tylne drzwi wylotowe i zamontować kosz na trawę.
Polski
OSTRZEŻENIE
Należy zachować szczególną ostrożność w przypadku podnoszenia lub przechylania maszyny na potrzeby konserwacji, czyszczenia, przechowywania lub transportu. Ostrze jest ostre i nawet, gdy silnik jest wyłączony, ostrze nadal może się poruszać. Gdy ostrze jest odkryte, nie wolno zbliżać do niego rąk i ciała.
KONSERWACJA
OSTRZEŻENIE
Po puszczeniu zabezpieczenia należy regularnie sprawdzać, czy nóż zatrzyma się w ciągu 3 sekund. Jeśli produkt nie zatrzyma się po 3 sekundach, przekazać go do autoryzowanego serwisu.
OSTRZEŻENIE
Jeśli produkt nie jest zachowany prawidłowo, żywotność produktu może być zmniejszona, a wbudowane funkcje bezpieczeństwa mogą nie działać poprawnie, zwiększając tym samym potencjał do poważnych obrażeń. Utrzymywać produkt w dobrym stanie umożliwiającym prawidłową pracę.
OSTRZEŻENIE
Przed przystąpieniem do jakiejkolwiek konserwacji należy zatrzymać produkt i poczekać, aż ostrza całkowicie się zatrzymają. Pozostawić produkt do ostygnięcia, a następnie odłączyć przewód świecy zapłonowej od świecy zapłonowej. W przeciwnym wypadku może dojść do poważnych obrażeń.
OSTRZEŻENIE
Do serwisowania należy stosować wyłącznie oryginalne części zamienne producenta. Stosowanie zamienników innych firm może stwarzać zagrożenie dla zdrowia użytkownika lub uszkodzić urządzenia.
OGÓLNE ZASADY KONSERWACJI URZĄDZENIA
Możesz wykonywać czynności regulacyjne i naprawcze opisane w tej instrukcji obsługi. W przypadku innych napraw lub pytań należy zwrócić się o pomoc do autoryzowanego punktu serwisowego.
Unikać stosowania rozpuszczalników do czyszczenia plastikowych części. Większość plastików jest wrażliwa na różne rozpuszczalniki dostępne w handlu i może ulec uszkodzeniu przy ich stosowaniu. Do usuwania
brudu, kurzu, oleju, smaru itp. należy używać czystej szmatki.
Należy systematycznie sprawdzać dokręcenie wszystkich nakrętek i śrub, aby zapewnić bezpieczną pracę kosiarki. Usunąć nagromadzoną trawę i liście w pobliżu silnika oraz pokrywy silnika. Okresowo przecierać kosiarkę do czysta za pomocą suchej szmatki. Nie używać do tego celu wody. Systematycznie kontrolować zbiornik na trawę na oznaki zużycia lub uszkodzenia.
OSTRZEŻENIE
Nie wolno dopuścić do kontaktu plastikowych części z płynem hamulcowym, benzyną, produktami ropopochodnymi, olejami penetrującymi itp. Substancje chemiczne mogą uszkodzić, osłabić lub zniszczyć tworzywo sztuczne, co może spowodować poważne obrażenia ciała.
ODISKROWNIK
Produkt jest wyposażony w iskrochron (znajdujący się wewnątrz układu wydechowego).
OBJAŚNIENIE: Zaleca się, by iskrochron był czyszczony wyłącznie przez autoryzowany serwis.
SMAROWANIE
Wszystkie łożyska urządzenia zostały nasmarowane odpowiednią ilością smaru o wysokiej jakości, który powinien zapewnić odpowiednie smarowanie tych części przy normalnej eksploatacji urządzenia. Dlatego też nie ma potrzeby dodatkowego smarowania.
OSTRZEŻENIE
W celu wykonania czynności konserwacyjnych związanych z tarczą tnącą, należy zawsze chronić dłonie, zakładając grube rękawice ochronne i owijając tarczę tnącą odpowiednim materiałem. Nieprawidłowe obchodzenie się z ostrzem może spowodować poważne obrażenia ciała.
WYMIANA TARCZY TNĄCEJ
Zobacz rysunek 11.
OSTRZEŻENIE
W celu wykonania czynności konserwacyjnych związanych z tarczą tnącą, należy zawsze chronić dłonie, zakładając grube rękawice ochronne i owijając tarczę tnącą odpowiednim materiałem. Nieprawidłowe obchodzenie się z ostrzem może spowodować poważne obrażenia ciała.
Polski
Zachować ostrożność w trakcie wymiany noża kosiarki. Upewnić się, że palce nie utknęły między ruchomym nożem a nieruchomymi częściami produktu.
Aby uzyskać lepsze rezultaty, ostrze kosiarki musi być dobrze naostrzone. Natychmiast wymienić wygięte lub uszkodzone ostrze.
OSTRZEŻENIE
Należy stosować wyłącznie ostrza zamienne zalecane przez producenta kosiarki. Stosowanie ostrza, które nie zostało zatwierdzone przez producenta kosiarki, jest niebezpieczne i może spowodować poważne obrażenia ciała, uszkodzenia kosiarki oraz utratę gwarancji.
OSTRZEŻENIE
Przed wymianą elementu tnącego należy spuścić paliwo.
Zatrzymać pracę silnika i odłączyć przewód świecy zapłonowej. Poczekać, aż ostrze całkowicie się zatrzyma. Położyć produkt na boku (gaźnikiem do góry). Wstawić klin drewniany między tarczę a podwozie kosiarki, aby zapobiec obracaniu się tarczy.
Montaż: Zobacz rysunek 11a. - Demontaż: Zobacz rysunek 11b.
Za pomocą klucza maszynowego lub nasadowego 9/16 cala (ok. 14 mm, nie dostarczono) poluzować śrubę, obracając ją w lewo (patrząc od spodu kosiarki). - Odkręcić śrubę ostrza, zdjąć podkładkę blokującą, podkładkę oraz ostrze. Założyć na wał nową tarczę. Upewnić się, że tarcza jest założona zakrzywionymi końcami w kierunku podwozia kosiarki, nie zaś w kierunku ziemi. Założyć podkładkę, podkładkę blokującą i przykręcić śrubę do wału. Dokręcić palcami śrubę, obracając ją w prawo, patrząc od strony spodu kosiarki.
OBJAŚNIENIE: Wszystkie elementy muszą być założone dokładnie w podanej kolejności, odwrotnej do kolejności ich demontażu.
Dokręcić nakrętkę ostrza momentem obrotowym za pomocą klucza dynamometrycznego (brak w zestawie), aby zapewnić właściwe dokręcenie śruby. Zalecany moment dokręcenia śruby ostrza wynosi 48-55 Nm.
OBJAŚNIENIE: Nie należy ostrzyć ostrza, należy wymienić je na nowe. Ostrza muszą być odpowiednio wyważone, aby nie dopuścić do uszkodzenia oraz urazów ciała.
CZYSZCZENIE FILTRA POWIETRZA
Zobacz rysunek 13.
Kosiarka wyposażona jest w piankowy filtr powietrza,
którego nie można myć.
Aby zachować odpowiednie parametry urządzenia i przedłużyć jego żywotność, należy utrzymywać filtr powietrza w czystości.
Zatrzymać urządzenie. Upewnić się, że wszystkie elementy ruchome zostały całkowicie zatrzymane. Należy odczekać, aż silnik ostygnie. Odłączyć przewód świecy zapłonowej. Zdjąć pokrywę filtra powietrza, naciskając zatrzask kciukiem, jednocześnie delikatnie pociągając pokrywę. Zdemontować wkład filtra powietrza w celu przeprowadzenia oględzin. - Po wymontowaniu wkładu filtra powietrza większość resztek można usunąć, ostrożnie stukając nim w twardą powierzchnię bądź szczotkując jego powierzchnię.
OBJAŚNIENIE: Zabrudzony wkład filtra powietrza będzie ograniczać dopływ powietrza, co może prowadzić do uszkodzenia silnika. Stan wkładu filtra powietrza zależy od środowiska eksploatacji kosiarki — należy go regularnie sprawdzać i czyścić, a ponadto wymieniać w przypadku zabrudzenia.
- Ponownie zamontować wyczyszczony lub nowy wkład filtra powietrza w podstawie filtra. Założyć i zamocować pokrywę filtra powietrza.
OBJAŚNIENIE: W celu uzyskania najlepszych wyników filtr paliwa wymieniać co roku lub częściej w razie potrzeby.
KOREK PALIWA
OSTRZEŻENIE
Nieszczelny korek wlewu paliwa stanowi zagrożenie pożarem i musi być niezwłocznie wymieniony.
Zapchany korek paliwa może być przyczyną słabej pracy silnika. Jeśli praca silnika ulegnie poprawie po poluzowaniu korka paliwa, może to oznaczać, że zawór kontrolny jest niesprawny lub zapchany. W razie potrzeby wymienić korek paliwa.
WYMIANA OLEJU SILNIKOWEGO
Zobacz rysunek 14.
Zatrzymać urządzenie. Upewnić się, że wszystkie elementy ruchome zostały całkowicie zatrzymane. Należy odczekać, aż silnik ostygnie. Odłączyć przewód zapłonowy. - Przed przechyleniem produktu należy upewnić się, że zbiornik paliwa jest całkowicie pusty. W przeciwnym razie dojdzie do rozlania paliwa. Olej silnikowy należy wymieniać po każdych 20 godzinach pracy. Olej należy wymieniać, gdy olej silnikowy jest nadal ciepły, ale nie gorący. Umożliwi to szybkie i całkowite spuszczenie oleju.
Zamontować korek oleju/bagnet. Przechylić kosiarkę na bok i poczekać, aż olej wypłynie przez otwór wlewowy oleju do odpowiedniego zbiornika.
Polski
Postawić kosiarkę prosto i napełnić olejem, zgodnie z instrukcjami podanymi w sekcji dotyczącej dodawania/sprawdzania oleju.
OBJAŚNIENIE: Zużyty olej należy dostarczyć w odpowiednim punkcie utylizacji. Więcej informacji można uzyskać u lokalnego sprzedawcy oleju.
KONSERWACJA ŚWIECY ZAPŁONOWEJ
Zobacz rysunek 12.
W celu zapewnienia prawidłowej pracy silnika świeca zapłonowa musi mieć ustawioną odpowiednią szczelinę między elektrodami i nie może być zabrudzona. Sprawdzenie:
Zatrzymać urządzenie. Upewnić się, że wszystkie elementy ruchome zostały całkowicie zatrzymane. Należy odczekać, aż silnik ostygnie. Odłączyć przewód zapłonowy. Zdjąć osłonę świecy zapłonowej. Usunąć wszelkie zabrudzenia z korpusu świecy zapłonowej. Odkręcić świecę zapłonową za pomocą klucza do świec 13/16 in. (brak w zestawie). Sprawdzić, czy świeca zapłonowa nie jest uszkodzona i przed użyciem wyczyścić ją za pomocą szczotki drucianej. Jeśli izolator jest pęknięty lub ukruszony, świecę zapłonową należy wymienić.
OBJAŚNIENIE: Zalecane modele świec zapłonowych to TORCH F7RTC oraz NGK BPR6ES.
Zmierzyć szczelinę świecy. Prawidłowa szczelina wynosi od 0,71 mm do 0,79 mm. Aby w razie potrzeby zwiększyć szczelinę, należy delikatnie odgiąć elektrodę uziemiającą (górną). Aby zmniejszyć szczelinę, należy delikatnie postukać elektrodą uziemiającą o twardą powierzchnię. Umieścić prawidłowo świecę zapłonową - wkręcić ręcznie, aby uniknąć uszkodzenia gwintu. Dokręcić kluczem do podkładki dociskowej. Jeśli świeca zapłonowa jest nowa, należy wykonać 1/2 obrotu, aby odpowiednio ścisnąć podkładkę dociskową. W przypadku wkręcania starej świecy zapłonowej należy wykonać 1/8-1/4 obrotu, aby odpowiednio docisnąć podkładkę dociskową.
OBJAŚNIENIE: Nieprawidłowo dokręcona świeca zapłonowa może mocno się nagrzać i może to spowodować uszkodzenie silnika.
Nałożyć osłonę świecy zapłonowej.
OBSŁUGA ZESPOŁU NAPĘDOWEGO
Zobacz rysunek 15.
Aby zapewnić płynną pracę kół, zespół kół należy czyścić przed odstawieniem kosiarki do przechowania.
Zdjąć zaślepkę piasty. Odkręcić nakrętkę oraz koło odłożyć obok. Zdemontować uszczelkę typu e-ring, sworznie oraz koło zębate. Oczyścić te elementy i końcówkę wału
napędowego, przecierając je suchą szmatką. W razie potrzeby, można je przetrzeć roztworem alkoholu, aby usunąć uporczywe zabrudzenia.
UWAGA Nie należy smarować elementów zespołu koła. Smarowanie może spowodować uszkodzenia elementów kół podczas użytkowania, powodując uszkodzenia kosiarki.
Założyć koło napędowe skierowane strzałkami w kierunku przodu kosiarki. Ponownie zamontować sworznie i uszczelkę typu e-ring. Założyć koło i nakrętkę. Dokręcić mocno nakrętkę. Zamontować nasadkę piasty.
ZAŁOŻYĆ KOŁA
Zobacz rysunek 16.
OSTRZEŻENIE
Stosować wyłącznie koła zamienne rekomendowane przez producenta. Stosowanie kół niezatwierdzonych przez producenta jest niebezpieczne i może doprowadzić do poważnych obrażeń.
Zatrzymać urządzenie. Upewnić się, że wszystkie elementy ruchome zostały całkowicie zatrzymane. Należy odczekać, aż silnik ostygnie. Odłączyć przewód zapłonowy. Zdjąć zaślepkę piasty. Odkręcić nakrętkę od osi koła, a następnie zdjąć koło. Zastąpić nowym kołem i przykręcić dobrze nakrętkę. Zamontować nasadkę piasty.
TRANSPORT I PRZECHOWYWANIE
PRZECHOWYWANIE URZĄDZENIA
W przypadku gdy kosiarka ma być składowana przez co najmniej 30 dni:
- Jeśli używasz stabilizatora paliwa, postępuj zgodnie z zaleceniami producenta, aby dodać stabilizator do benzyny w zbiorniku paliwa. Uruchom silnik na co najmniej 10 minut po dodaniu stabilizatora, aby umożliwić stabilizatorowi dotarcie do gaźnika.
STRZEŻENIE
Nie przechowywać produktu z benzyną w zbiorniku wewnątrz budynku, gdzie opary mogą dotrzeć do otwartego płomienia lub iskry.
- Jeśli nie używasz stabilizatora paliwa, pozwól, aby silnik pracował aż do całkowitego zużycia benzyny. Gdy silnik zatrzyma się, należy odczekać, aż ostrze całkowicie się zatrzyma, i odłączyć przewód świecy zapłonowej od świecy. Ustaw zawór paliwa w pozycji zamknięcia.
Polski
- Przechylić kosiarkę na bok (tak aby gaźnik był skierowany do góry) i usunąć skrawki trawy nagromadzone pod spodem kosiarki. Wyczyścić spód podwozia kosiarki. Przetrzeć kosiarkę suchą szmatką. Sprawdzić wszystkie nakrętki, śruby, pokrętła, elementy mocujące, czy są dobrze zamocowane. Sprawdzić, czy elementy ruchome nie są uszkodzone, pęknięte lub zużyte. Elementy zużyte lub brakujące oddać do naprawy lub założyć. Kosiarkę należy przechowywać w dobrze wentylowanym miejscu, które jest czyste, suche oraz znajduje się poza zasięgiem dzieci. Nie należy przechowywać w pobliżu materiałów korozyjnych, takich jak nawozy sztuczne lub sól do posypywania chodników.
Aby opuścić dźwignię przed odstawieniem kosiarki do przechowania
Zobacz rysunek 3.
Poluzować pokrętło prowadnicy linki rozruchowej. Zdjąć linkę rozruchową z prowadnicy i pozwolić, aby cofnęła się do silnika. Zdemontować pokrętła uchwytu i śruby po obydwu stronach dolnego uchwytu przy wsporniku uchwytu (zamontowany na korpusie kosiarki). Całkowicie poluzować pokrętła po obydwu stronach uchwytu i złożyć w dół górną część uchwytu. Nacisnąć po obu stronach dolną część uchwytu i podnieść boki dolnej części uchwytu tak, aby przeszły poza krawędzie wsporników montażowych. Przechylić dolny uchwyt do przodu, zwracając uwagę, aby nie zgiąć ani nie załamać linek sterowania.
TRANSPORT
Zatrzymać produkt, odłączyć przewód świecy zapłonowej i poczekać, aż nóż całkowicie się zatrzyma. Przed rozpoczęciem składowania lub przewozu pojazdem poczekać, aż produkt ostygnie. Usunąć z produktu wszelkie zanieczyszczenia. Należy przechowywać urządzenie w chłodnym, suchym i dobrze wentylowanym miejscu, które jest niedostępne dla dzieci. Nie chować jej w pobliżu czynników żrących, takich jak ogrodowe produkty chemiczne czy sole odmrażające. Nie przechowywać na zewnątrz. W przypadku transportu produktu należy zabezpieczyć go przed przemieszczaniem się lub upadkiem, aby nie dopuścić do obrażeń lub uszkodzenia urządzenia.
TRZEZENIE
Należy zachować szczególną ostrożność w przypadku podnoszenia lub przechylania maszyny na potrzeby konserwacji, czyszczenia, przechowywania lub transportu. Ostrze jest ostre. Gdy ostrze jest odkryte, nie wolno zbliżać się do niego żadnymi częściami ciała.
RYZYKO ZWIĄZANE Z UŻYTKOWANIEM:
Nawet jeśli produkt jest używany zgodnie z zaleceniami, nadal nie jest możliwe wyeliminowanie określonych czynników ryzyka. Następujące zagrożenia mogą wystąpić podczas używania urządzenia i operator powinien zwracać szczególną uwagę na poniższe punkty:
Urazy ciała spowodowane wibracją
Zawsze należy używać odpowiedniego narzędzia do danej pracy. Korzystać z przeznaczonych do tego uchwytów i stosować się do zaleceń dotyczących czasu pracy.
Urazy ciała spowodowane hałasem - Narażenie na hałas może spowodować zaburzenia słuchu. Należy stosować środki ochrony słuchu i ograniczyć czas narażenia na hałas. Urazy ciała spowodowane kontaktem z ostrzem. Urazy powodowane przez miotane przedmioty.
OGRANICZENIE RYZYKA
Badania dowodzą, że wibracje powodowane przez narzędzia ręczne mogą wywoływać u niektórych osób objawy syndromu Raynauda. Typowe objawy to mrowienie, drętwienie i blednięcie palców, widoczne zwykle po wystawieniu na działanie zimna. Uważa się, że czynniki dziedziczne, wystawienie na działanie zimna i wilgoci, dieta, palenie papierosów i przyjęte zwyczaje przyczyniają się do rozwoju tych objawów. Istnieją środki zaradcze, które może podjąć operator narzędzia, aby zmniejszyć efekt wibracji:
Zadbać w niskich temperaturach o ciepłotę własnego ciała, zakładając odpowiednie ubranie. Podczas obsługi produktu należy nosić rękawice, aby dłonie i nadgarstki były ciepłe. Wiadomo, że niskie temperatury są główną przyczyną występowania objawu Raynauda. Podczas pracy należy wykonywać ćwiczenia poprawiające krążenie krwi. Podczas pracy robić częste przerwy. Ograniczyć ekspozycję w ciągu dnia.
W razie doświadczenia któregokolwiek z wymienionych objawów, należy niezwłocznie zaprzestać użytkowania tego urządzenia i skontaktować się z lekarzem.
Polski
OSTRZEŻENIE
Długotrwałe użytkowanie narzędzia może spowodować obrażenia ciała lub nasilić dolegliwości zdrowotne. W przypadku używania narzędzia przez dłuższy czas należy pamiętać o regularnych przerwach.
SYMBOL
Na urządzeniu mogą znajdować się omówione poniżej symbole. Należy się z nimi zapoznać i zapamiętać ich znaczenia. Poprawne zrozumienie tych symboli pozwoli lepiej i bezpieczniej obsługiwać urządzenie.
Zasady dotyczące bezpieczeństwa operatora.
Aby zmniejszyć ryzyko zranienia, użytkownik musi przeczytać i zrozumieć podręcznik obsługi przed przystąpieniem do użytkowania tego urządzenia.
Aby uniknąć obrażeń, trzymaj się z dala od ruchomych części w każdym czasie. Niebezpieczeństwo! Trzymać dłonie i stopy z daleka.
Niebezpieczeństwo rykoszetu. Trzymaj osoby postronne w odległości przynajmniej 15 m.
Przed rozpoczęciem jakichkolwiek prac konserwacyjnych produktu należy zdemontować gniazdo świecy zapłonowej.
Usuń obiekty, które mogą być odrzucone przez obracające się ostrze.
Osoby postronne należy utrzymywać w bezpiecznej odległości od produktu.
Aby zmniejszyć ryzyko zranienia lub uszkodzenia, należy unikać kontaktu z gorącymi powierzchniami.
Produkt może spowodować porażenie prądem. Nie umieszczać w miejscach narażonych na wilgoć, deszcz lub śnieg. Nie obsługiwać mokrymi dłońmi lub stopami.
W trakcie pracy produkt wytwarza tlenek węgla — bezzapachowy i bezbarwny trujący gaz. Wdychanie tlenku węgla może powodować nudności, omdlenia lub śmierć.
Nalać oleju silnikowego SAE 10W-30 API-SJ lub gęstszego do zbiornika oleju.
Napełnić zbiornik na paliwo benzyną bezołowiową (liczba oktanowa co najmniej 91).
3 razy naciskać mieszek pompki paliwa.
Docisnąć zabezpieczenie przy nieobecności operatora do uchwytu.
Pociągnąć uchwyt linki rozrusznika do 2 razy. Po uruchomieniu się silnika powoli puścić uchwyt linki rozrusznika tak, by nie nabrał on rozpędu.
Rozpocząć koszenie, gdy kosz na trawę jest pusty.
Wstrzymaj koszenie, gdy chwytacz jest pełny.
Paliwo i jego opary mają właściwości wybuchowe i mogą powodować poważne oparzenia lub śmierć.
Paliwo oraz jego opary są bardzo łatwopalne i wybuchowe. Pożar lub eksplozja mogą spowodować poważne oparzenia lub śmierć.
Stosować benzynę bezołowiową do pojazdów samochodowych o liczbie oktanowej 91 ([R + M] / 2) lub wyższej.
Stosować olej silnikowy SAE 10W-30 API-SJ lub gęstszy.
Narzędzie to spełnia wymogi wszystkich norm regulacyjnych kraju UE, w którym zostało ono zakupione.
Oznaczenia zgodności EurAsian
001
Docisnąć zabezpieczenie przy nieobecności operatora do uchwytu, aby utrzymać obroty silnika. Puścić zabezpieczenie przy nieobecności operatora, aby zatrzymać produkt.
Wersja samobieżna: Gdy dźwignia napędu własnego będzie dociągnięta do uchwytu, kosiarka będzie przemieszczać się samoczynnie.
Polski
Gwarantowany poziom mocy akustycznej wynosi 96 dB
Zatrzymać urządzenia.
Polski
HARMONOGRAM KONSERWACJI
| Przed kaźdym użyciem | Po 1请选择 lub 20 maszyno-godzinach | Co 3请选择 lub 50 maszy-nogodzin | Co 6请选择 lub 100 maszy-nogodzin | Co 12请选择 lub po 300 godzi-nach pracy |
| Sprawdzić olej silnikowy | ■ | | | | |
| Wymienić olej silnikowy | | ■ | | ■ | |
| Sprawdzić fi ltr powietrza | ■ | | | | |
| Wyczyśćcić filtr powietrza. | | | ■ | | |
| Wymienić fi ltr powietrza | | | | | ■ |
| Sprawdzić/wyregulowaźwcie zaporowag | | | | ■ | |
| Wymienić fi ltr paliwa | | | | | ■ |
| Sprawdzić/wyregulować bieg jałowy* | | | | | ■ |
| Sprawdzić/wyregulować luz zaworu* | | | | | ■ |
| Wyczyśćcić zbiornik i filtr paliwa* | | | | ■ | |
| Sprawdzić przywość paliwowy | | | | | ■ |
| Naleź wy sprawdzić, czyczenia nie są zuzyte lub uszkodzone | ■ | | | | |
| Naleź sprawdzić, wzystkie zabepezcie-nia uruchomienia i obec-NoSci operatora dzialaja prawidlowo | ■ | | | | |
| Naleź wy sprawdzić, czy ostrze zatrzymuje są w ciągu 3 sekund po zwol-nieniu zabepezciezenia obecnoSci operatora | ■ | | | | |
- Czynności te powinny być przeprowadzane wyłącznie przez autoryzowany punkt serwisowy.
OBJAŚNIENIE: Konserwację należy przeprowadzać częściej, gdy produkt jest użytkowany w miejscach zapylonych. Jeżeli maksymalne wartości podane w tabeli zostały przekroczone, czynności konserwacyjne należy nadal przeprowadzać w określonych odstępach.
ROZWIĄZYWANIE PROBLEMÓW
| Problem Możli | wa przyczyna Rozwiązanie | |
| Uchwyt nie znajduje sie w prawidłowy mpożeniu. | Nieprawidłowe połozenia uchwytu. Pokrętla uchwytu nie są dokrócone. | Sprawdzić,czy dolna czȩć uchwytu jest popchnieta cal-kowicie do tylu i zablokowana w odpowiednim połozenia. DokręcićPokróțla. |
| Kosiarka nie urucha-mia sie. | Nie ma benzyny. Silnik jest zalany. Stare paliwo. Uzy | Napeński kosiarkę paliwem. Jeśli kosiarka nadal Nie chce sie uruchomic.,NSE wy skontaktowa są z dealerem serwisu. Odczekać 15 minut, a nastepnie ponowć probe urucho-menia kosiarki. Zapoznać są z sekcjä „Uruchamianie/ zatrzymywanie kosiarki".ć nowego paliwa. Paliwo starsześć 30 dniMZupe uniemozgliwoć uruchomienie urzążdzenia. |
| Brak iskry .Linka rozruchowa stawiawcysz opór przy ciagnęciu niż gdy była nowa. | Sprawdzić,czy wystepuje iskra. Zdȩć swiece zapłonowa. Ponomie zaȩć zȩć fajke swiecy zapłonowej i połość swiec- ce zapłonowa na metalowym cylindrze. Pociągnć linkiego rozrusznika i obserwowćkość swiecy zapłonowej pod katem wystepowanie iskry. W przypadku braku iskry powtórzć test z nowa swiecę zapłonowa. Naleźny skontaktowa są z autoryzowanym punktem serwisowym. |
| Kosiarkę trudno pchać. | Trawa przyznacznona do koszenia nieMZupe bycie wysoka. Wysoka i gęsta trawa hamuje ruch korpusu i noż kosiarki.Ustawiono zbyt naskówysokość ciȩca. | ZwięskZYC wysokość koszenia. |
| Kosiarka wada w wibracje przywcikszej prędkosci. | Zle wywazone ostrze. Wymienić ostrze.Walek silnika jest wygiety. | Zatrzymać uradzdenie. Upewnić są,ź wszystkie elementy ruchome zostaly calkowiecie zatrzymane. Naleźycodzkać,ź silnik ostygnie. Odlączyć przyworć swiecy zapłonowej. Sprawdzić na oznaki uszkodzemu. Przed poinownym uruchomieniem produktu powerzyć naprawe uszkodzenia autoryzowanemu serwisowy. |
| Kosiarka nieScióltu je prawidłowo. | Mokre skrawki trawy przywieraju do dolnej;c)—ci sterczyny. | Przed koszeniem naleźypoczekać,ź trawa wyschnie. |
| Pojemnik na trawie nepelnia sie tra-
wamimoź jest ona scinana z trawnika. | Kanal wyrzutowy trawy jest zablokow-
wany. | Zatrzymać uradzdenie. Upewnić są,ź wszystkie elementy ruchome zostaly calkowiecie zatrzymane. Naleźycodzkać,ź silnik ostygnie. Odlączyć przyworć swiecy zapłonowej. Zdȩć kosz na trawé i odniśćpokekwy w-
lotowa. Umaga na ostre ostrza. Naleźyncunika contactu. Usunę obce obiekty z otworu wylotowej. |
| Ustawiono zbyt naskówysokośćcięcia. | ZwięskZYC wysokość koszenia. Koszenie bardzo mokraj trawy na niskiej wysokość równeź powaźne agraniczy zolinność kosiarki do wyrzutu trawy do kosza. Zalecamy zwięskszenie wysokość koszenia;będź koszenia trawy, gdy nie jest tak mokra. |
Čeština
Operatora rokasgrāmata Papildinājums
Skaitļu lapa Uzgrieznis
Troses vadula
BRĪDINĀJUMS
Ja kādas detaļas ir bojātas vai iztrūkst, nedarbiniet šo iekārtu, līdz visas detaļas ir apmainītas. Iekārtas ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus.
BRĪDINĀJUMS
Pašpiedziņa: Pļaujmašīna sāks pati virzīties uz priekšu, kad piedziņas svira tiks pievilkta pie roktura.
PILNĒŠANA AR DEGVIELU
Zniżenie rękawa przed ułożeniem
Euroazjatycki znak zgodności
Oprócz praw ustawowych wynikających z zakupu, produkt jest objęty gwarancją, której warunki podano poniżej.
- Okres gwarancyjny wynosi 24 miesiące dla konsumentów i rozpoczyna się w dniu zakupu produktu. Datę zakupu należy udokumentować fakturą lub innym dowodem zakupu. Produkt został zaprojektowany i jest przeznaczony do użytku konsumenckiego i prywatnego. W związku z tym gwarancja nie obejmuje zastosowań profesjonalnych i komercyjnych.
- Istnieje możliwość wydłużenia okresu gwarancyjnego dla części asortymentu narzędzi ogrodniczych (AC/DC) poprzez zarejestrowanie produktu na stronie internetowej wychybitochns. Kwalifikowalność narzędzi do wydłużenia okresu gwarancyjnego jest wyraźnie określona w sklepach i/lub na opakowaniu oraz w dokumentacji produktu. Użytkownik końcowy musi zarejestrować nowo kupione narzędzia online w ciągu 30 dni od daty zakupu. Użytkownik końcowy musi zarejestrować się również w celu przedłużenia gwarancji w swoim kraju zamieszkania, jeśli jest on wymieniony w formularzu rejestracji online, gdzie opcja ta obowiązuje. Ponadto użytkownik końcowy musi wyrazić zgodę na przechowywanie danych wprowadzanych na stronie internetowej i zaakceptować regulamin. Dowodem wydłużenia gwarancji jest wysyłane pocztą elektroniczną potwierdzenie rejestracji i oryginalna faktura potwierdzająca datę zakupu.
- Gwarancja obejmuje wszystkie wady produktu ujawnione w okresie gwarancyjnym wynikające z usterek wykonania lub materiału obecnych w dniu zakupu. Gwarancja jest ograniczona do naprawy / lub wymiany i nie obejmuje żadnych innych zobowiązań, w tym między innymi odpowiedzialności za szkody przypadkowe lub wtórne. Gwarancja nie obowiązuje, jeżeli produkt był nieprawidłowo używany, używany niezgodnie z instrukcją lub nie był prawidłowo podłączony. Gwarancja nie obejmuje: - uszkodzenia produktu wynikającego z nieprawidłowej konserwacji, - produktu, który został zmieniony lub zmodyfikowany,
- produktu, którego oryginalne oznaczenie (znak towarowy, numer seryjny)
- zostało zniszczone, zmienione lub usunięte,
- jakichkolwiek uszkodzeń wynikających z nieprzestrzegania instrukcji,
- jakiegokolwiek produktu bez certyfikatu CE,
- jakiegokolwiek produktu, który próbowano naprawiać przez niewykwalifikowaną osobę lub bez uzyskania wcześniejszej zgody firmy Techtronic Industries.
- jakiegokolwiek produktu podłączonego do nieprawidłowego źródła zasilania (nieprawidłowe natężenie prądu, napięcie, częstotliwość),
- jakiegokolwiek produktu, który był używany z nieprawidłową mieszanką paliwową (paliwo, olej, procentowy udział oleju),
- jakichkolwiek uszkodzeń spowodowanych wpływem czynników zewnętrznych (chemicznych, fizycznych, drgań) lub substancji obcych, - normalnego zużycia części zamiennych, - nieprawidłowego użycia, przeciążania narzędzia, - stosowania niezatwierdzonych akcesoriów lub części.
- jakichkolwiek okresowych regulacji lub czyszczenia gaźników w ramach konserwacji elementów (części i akcesoriów) podlegających naturalnemu zużyciu, obejmujących, między innymi, kopułki do zwalniania żyłki, pasy napędowe, sprzęgło, ostrza przycinarek do żywopłotów lub kosiarek do trawy, uprzęże, przepustnice linkowe, szczotki węglowe, przewód zasilania, zęby, podkładki filcowe, kołki podnośnika, wentylatory dmuchawy, rury nadmuchowe i ssawne, worek na śmieci i paski, prowadnice, łańcuchy piły, wieże, mocowanie ręczne, dysze natryskowe, koła, przystawki natryskowe, szpule wewnętrzne, szpule zewnętrzne, filtry gazu, ostrza do ściółkowania itp.
- W celu serwisowania produkt należy wysłać lub okazać w autoryzowanym punkcie serwisowym RYOBI znajdującym się na przedstawionym poniżej wykazie punktów serwisowych w poszczególnych krajach. W niektórych krajach lokalny dystrybutor produktów RYOBI podejmuje wysyłkę produktu do centrum serwisowego RYOBI. W przypadku wysyłki do punktu serwisowego RYOBI produkt — pozbawiony jakichkolwiek niebezpiecznych substancji, na przykład benzyny — należy bezpiecznie zapakować i dołączyć adres nadawcy oraz krótki opis usterki.
- Naprawa/wymiana w ramach niniejszej gwarancji jest bezpłatna. Nie stanowi podstawy do przedłużenia lub rozpoczęcia nowego biegu okresu gwarancyjnego. Wymienione części lub narzędzia stają się naszą własnością. W przypadku niektórych krajów nadawca będzie musiał uregulować koszty dostawy lub opłaty pocztowe. Prawa ustawowe wynikające z zakupu narzędzia pozostają niezmienione.
- Niniejsza gwarancja obowiązuje w Unii Europejskiej, Szwajcarii, Islandii, Norwegii, Liechtensteinie, Turcji i Rosji. Poza tymi obszarami należy skontaktować się z autoryzowanym dostawcą produktów RYOBI i ustalić obowiązującą inną gwarancję.
AUTORYZOWANY PUNKT SERWISOWY
Najbliższy autoryzowany punkt serwisowy można wyszukać w witrynie internetowej http://pl.ryorbitools.euheader/service-and-support/service-agents.
CS ZARUČNI PODMINKY RYOBI
Niniejszym deklarujemy, że produkty
Benzynowa kosiarka do trawy
Marka: RYOBI
Numer modelu: RLM46160S
Zakres numerów seryjnych: 46291801000001-46291801999999
jest zgodny z następującymi dyrektywami europejskimi i zharmonizowanymi normami
2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU,
2014/30/EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013
+A1:2016+A2:2017, EN ISO 14982:2009, EN 50581:2012
Zmierzony poziom natężenia hałasu: 93,1 dB (A)
Maksymalny poziom natężenia hałasu: 96 dB (A)
Metoda oceny zgodności z przepisami zgodna z Aneksem VI dyrektywy 2000/14/
WE zmienionej dokumentem 2005/88/WE.
Jednostka notyfikowana, TUV SUD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße 199, 80686 Monachium, Niemcy, przeprowadziła certyfikację EC i numer identyfikacyjny CE to 0036.
C
Sven Eschrich
Wiceprezes ds. technicznych - Dział Ogrodowych Urządzeń z Napędem TTI
30 października 2018
Osoba upoważniona do sporządzenia dokumentu technicznego:
Alexander Krug, Dyrektor Zarządzający
Techtronic Industries GmbH
PL RYOBI to znak towarowy firmy Ryobi Limited i jest używany zgodnie z udzieloną licencją.
TORCH jest zarejestrowanym znakiem handlowym ZhuZhou Torch Spark Plug Company Limited.
NGK jest zarejestrowanym znakiem handlowym NGK SPARK PLUG CO., LTD.
CS RYOBI jest znakiem towarowym firmy Ryobi Limited, a jego używanie odbywa się na podstawie licencji.
