BRUKSANVISNING RLM46160S RYOBI
Advarsel! Det er viktig at du leser instruksjonene i denne manualen for sammensetting, vedlikehold og bruk av produktet.
ADVARSEL! Det er nødvendig å lese instruksjonene i denne håndboken før montering, vedlikehold og bruk av dette produktet.
Gressoppsamler Bioklip-prop
Sørg for at pleneklipperen står vannrett, og at området rundt dekselet/målestaven er rent. Fjern dekselet og pakningen fra oljeflasken. - Skru oljepåfyllingsdekselet/målestaven løs, og ta det av.
Fjern navkapselen. Fjern mutteren og hjulet, og sett dem til side.
Løsne startsnorens føringsknapp. Fjern startsnoren fra
kommer inn i området.

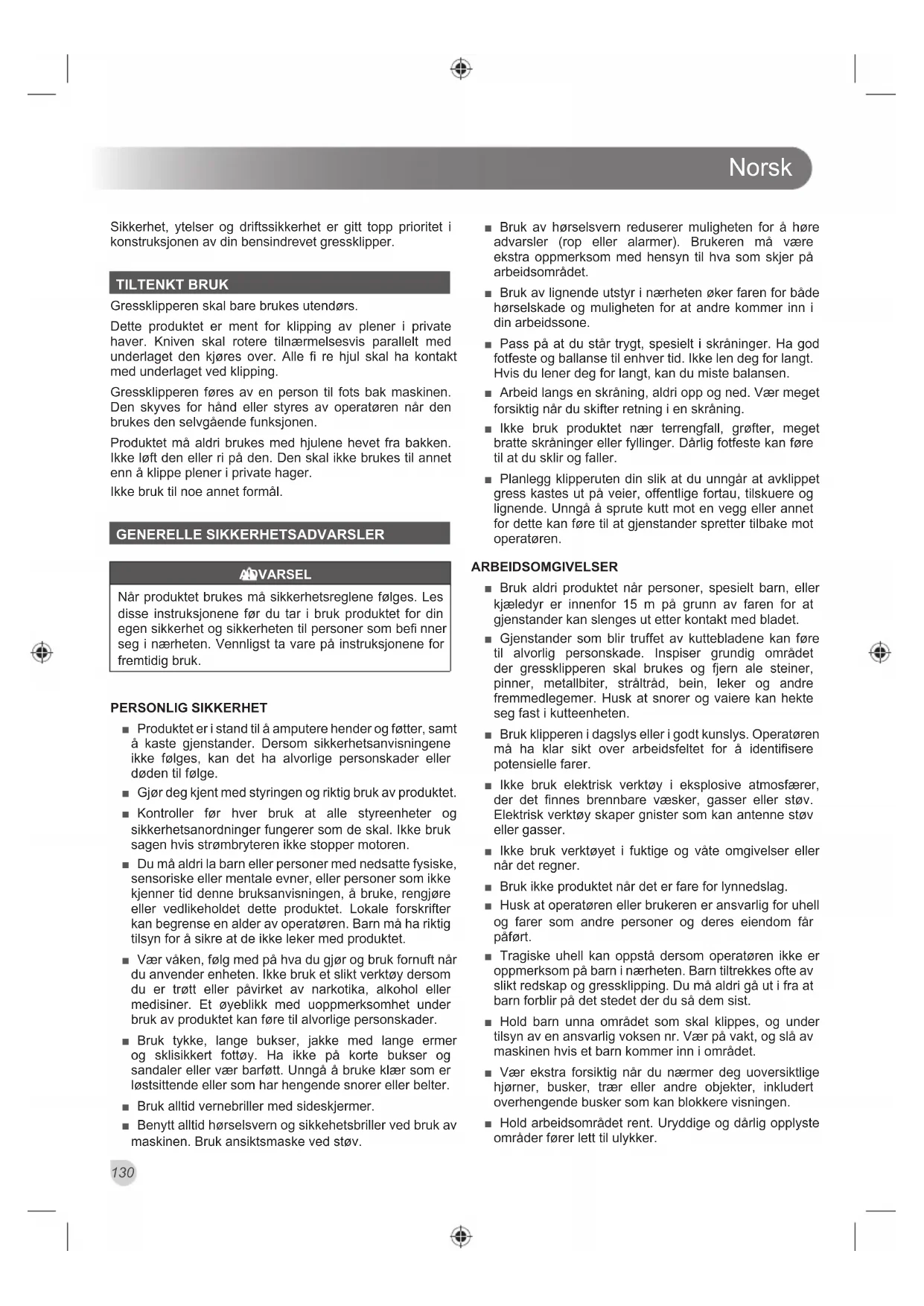

Sikkerhet, ytelser og driftssikkerhet er gitt topp prioritet i konstruksjonen av din bensindrevne gressklipper.
TILTENKT BRUK
Gressklipperen skal bare brukes utendørs.
Dette produktet er ment for klipping av plener i private hager. Kniven skal rotere tilnærmet parallelt med underlaget den kjøres over. Alle fire hjul skal ha kontakt med underlaget ved klipping.
Gressklipperen føres av en person til fots bak maskinen. Den skyves for hånd eller styres av operatøren når den brukes med den selv gående funksjonen.
Produktet må aldri brukes med hjulene hevet fra bakken. Ikke løft den eller ri på den. Den skal ikke brukes til annet enn å klippe plener i private hager.
Ikke bruk til noe annet formål.
GENERELLE SIKKERHETSADVARSLER
VARSEL
Når produktet brukes, må sikkerhetsreglene følges. Les disse instruksjonene før du tar i bruk produktet, for din egen sikkerhet og sikkerheten til personer som befinner seg i nærheten. Vennligst ta vare på instruksjonene for fremtidig bruk.
PERSONLIG SIKKERHET
Produktet er i stand til å amputere hender og føtter, samt kaste gjenstander. Dersom sikkerhetsanvisningene ikke følges, kan det ha alvorlige personskader eller døden til følge. Gjør deg kjent med styringen og riktig bruk av produktet. - Kontroller før hver bruk at alle styreenheter og sikkerhetsanordninger fungerer som de skal. Ikke bruk sagen hvis strømbryteren ikke stopper motoren. Du må aldri la barn eller personer med nedsatte fysiske, sensoriske eller mentale evner, eller personer som ikke kjenner til denne bruksanvisningen, å bruke, rengjøre eller vedlikeholde dette produktet. Lokale forskrifter kan begrense en alder av operatøren. Barn må ha riktig tilsyn for å sikre at de ikke leker med produktet. Vær våken, følg med på hva du gjør og bruk fornuft når du anvender enheten. Ikke bruk et slikt verktøy dersom du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikk med uoppmerksomhet under bruk av produktet kan føre til alvorlige personskader. ■ Bruk tykke, lange bukser, jakke med lange ermer og sklisikkert fottøy. Ha ikke på korte bukser og sandaler eller vær barfott. Unngå å bruke klær som er løstsittende eller som har hengende snorer eller belter. Bruk alltid vernebriller med sideskjermer. Benytt alltid hørselsvern og sikkerhetsbriller ved bruk av maskinen. Bruk ansiktsmaske ved støv.
■ Bruk av hørselsvern reduserer muligheten for å høre advarsler (rop eller alarmer). Brukeren må være ekstra oppmerksom med hensyn til hva som skjer på arbeidsområdet. ■ Bruk av lignende utstyr i nærheten øker faren for både hørselsskade og muligheten for at andre kommer inn i din arbeidssone. Pass på at du står trygt, spesielt i skråninger. Ha godt fotfeste og balanse til enhver tid. Ikke len deg for langt. Hvis du lener deg for langt, kan du miste balansen. Arbeid langs en skråning, aldri opp og ned. Vær meget forsiktig når du skifter retning i en skråning. Ikke bruk produktet nær terrengfall, grøfter, meget bratte skråninger eller fyllinger. Dårlig fotfeste kan føre til at du sklir og faller. Planlegg klipperuten din slik at du unngår at avklippet gress kastes ut på veier, offentlige fortau, tilskuere og lignende. Unngå å sprute kutt mot en vegg eller annet, for dette kan føre til at gjenstander spretter tilbake mot operatøren.
ARBEIDSOMGIVELSER
■ Bruk aldri produktet når personer, spesielt barn, eller kjæledyr er innenfor 15 m på grunn av faren for at gjenstander kan slenges ut etter kontakt med bladet. Gjenstander som blir truffet av kuttebladene kan føre til alvorlig personskade. Inspiser grundig området der gressklipperen skal brukes og fjern alle steiner, pinner, metallbiter, ståltråd, bein, leker og andre fremmedlegemer. Husk at snorer og vaiere kan hekte seg fast i kutteenheten. ■ Bruk klipperen i dagslys eller i godt kunstlys. Operatøren må ha klar sikt over arbeidsfeltet for å identifisere potensielle farer. - Ikke bruk elektrisk verktøy i eksplosive atmosfærer, der det finnes brennbare væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser. Ikke bruk verktøyet i fuktige og våte omgivelser eller når det regner. Bruk ikke produktet når det er fare for lynnedslag. Husk at operatøren eller brukeren er ansvarlig for uhell og farer som andre personer og deres eiendom påføres. Tragiske uhell kan oppstå dersom operatøren ikke er oppmerksom på barn i nærheten. Barn tiltrekkes ofte av slikt redskap og gressklipping. Du må aldri gå ut i fra at barn forblir på det stedet der du så dem sist. Hold barn unna området som skal klippes, og under tilsyn av en ansvarlig voksen. Vær på vakt, og slå av maskinen hvis et barn kommer inn i området. Vær ekstra forsiktig når du nærmer deg uoversiktlige hjørner, busker, trær eller andre objekter, inkludert overhengende busker som kan blokkere visningen. - Hold arbeidsområdet rent. Uryddige og dårlig opplyste områder fører lett til ulykker.
Norsk
GRESSKLIPPER SIKKERHETSADVARSLER
Før gressklipperen tas i bruk må det foretas en visuell inspeksjon for å fastslå at kniv, knivbolt og klippesett ikke er slitt eller skadet. - Skift slitte og/eller skadede kniver og bolter i sett for å avareta balansen. Gressklipperen må ikke brukes hvis motoren ikke stopper når dødmannsbøylen slippes. - Ikke bruk produktet uten at gressoppsamleren eller vakt av selvukkende utløpsåpning er på plass. Bladet på produktet er skarpt. Vis varsomhet og bruk tykke arbeidshansker når du monterer, skifter, rengjør og sjekker innfestingen av tennene. Bring produktet til et autorisert servicesenter for utskifting av skadede eller uleselige etiketter. ■ Kontroller alle muttere, bolter og skruer med jevne mellomrom at de er skrudd fast for å sikre at utstyret er i driftssikker stand. Sjekk gressoppsamleren ofte for slitasje, hull eller annen skade. Det kan ellers medføre at ting blir slengt ut mot operatøren. - Skift ut slitte eller ødelagte deler før du tar i bruk produktet. Slå på motoren forsiktig med brukeren bak styret i operatørens sikkerhetssone. Du må aldri starte produktet hvis:
- Ikke alle fire hjul er på bakken
- utkasterrøret er eksponert og ikke beskyttet av gressboksen eller dekselet
- Ikke alle personer har hender og føtter unna kuttedelen
- Ikke press maskinen. Den vil gjøre jobben bedre og tryggere med den hastigheten den er konstruert for. Pass på at maskinen ikke overbelastes. Klipping av langt og tykt gress kan føre til at motorhastigheten synker eller at strømtilførselen avbrytes. Still inn på en høy klippehøyde for den første klipperunden når du klipper langt, tykt gress for å redusere belastningen.
- Stopp kniven når du krysser et gruslagt område.
- Ikke dra produktet bakover kun hvis det er absolutt nødvendig. Hvis du må rygge klipperen ut fra en vegg eller en hindring, se ned og bak deg for å unngå å snuble og dernest trekke klipperen over føttene dine. Stans motoren så bladet kan stanse all bevegelse hvis produktet skal legges på siden, når du skal transportere den over grunn som ikke er gress, og når du skal transportere produktet til og fra områder der gresset skal klippes.
- Ikke bruk maskinen med defekte beskyttelser eller skjold, eller uten at sikkerhetsinnretninger, for eksempel avvisere og/eller oppsamlingspose for gress, er på plass.
- Ikke vipp gressklipperen når du starter motoren eller mens motoren er i gang. Dette blotter bladet og øker faren for at noe kan bli slengt opp av rotasjonen.
- Start motoren forsiktig i samsvar med instruksene og hold hender og føtter unna kuttesonen. Ikke plasser hender eller føtter under roterende deler. Hold deg alltid unna utladingsåpningen. Ikke start produktet når du står foran tømmeåpningen. Løft aldri opp eller bær produktet mens motoren går. Når gressklipperen ikke er i bruk, skal den lagres på et godt ventilert, tørt og avlåst sted - utenfor barns rekkevidde. Følg produsentens anvisninger for riktig bruk og installasjon av tilbehør. Bruk kun tilbehør som har blitt godkjent av produsenten. ■ Ikke bruk motoren i lukkede rom når det kan samles opp farlige CO-gasser.
Det er ikke tillatt å endre grunninnstillingene på motoren eller kjøre motoren for fort. Stans gressklipperen og vent til bladet har stanset helt. La produktet kjøle seg ned, og koble deretter fra tennpluggkabelen:
- Når du forlater produktet uten tilsyn (inkludert tømming av gressavfallet).
- før du fjerner en blokkering eller renser utkasterrøret
- før kontroll, rensing og arbeider på produktet
- før du fjerner oppsamlingsboksen eller åpner gressutkasterens deksel
- før du fyller bensin
Hvis gressklipperen begynner å vibrere unormalt, må du straks:
- Kontroller for skader, spesielt knivene
- erstatt eller reparer enhver skadet del
- undersøk og stram alle løse deler
Følg disse trinnene dersom klipperen treffer et fremmedlegeme:
- Stopp produktet og koble fra tennpluggkabelen.
- Inspiser gressklipperen og oppsamleren grundig for skader.
- Reparer ev. skader før du starter gressklipperen og fortsetter med arbeidet.
Unngå hull, hjulspor, humper, steiner og andre skjulte gjenstander. Ujevnt underlag kan føre til at man sklir og fallulykker.
For å redusere faren for brann må støydemper, motor og bensintank holdes rene for gress, blader og overflødige mengder fett. Hvis drivstofftanken skal tømmes, må det skje utendørs. Koble fra tennpluggkabelen før du foretar justering på klipperen, eller transporterer eller setter den bort. Slike forebyggende sikkerhetstiltak reduserer risikoen for at produktet startes ved et uhell. Denne maskinen er meget støyfull og kan føre til varige hørselsskader dersom man ikke bruker hørselvern for å begrense eksponeringen og følger anvisningen om å bruke hørselvern.
Norsk
VEDLIKEHOLD
Service skal utføres av et kvalifisert serviceverksted. Service og vedlikehold som utføres av ukvalifiserte personer kan føre til personskade eller feil på produktet. For service av maskinen, bruk kun produsentens originale reservedeler. Bruk av deler som ikke er originale kan føre til personskade eller feil på produktet.
MERK: Foreta bare de oppgavene som er nevnt i denne manualen. For andre reparasjoner, få utført service på produktet hos et autorisert servicesenter.
Ta vare på denne manualen for fremtidige referanser. Les den regelmessig og bruk den for å instruere andre brukere. Hvis du låner noen dette verktøyet, la dem også få låne bruksanvisningen.
BESKRIVELSE
Se fig. 1-13.
- Fremdriftsstangen
- Gressoppsamler
- Pumpeblære
- Luftfilterdeksel
- Tennpluggkammer
- Lokk til drivstofftank
- Høydeinnstiller
- Starthåndtak
- Håndtaksknott
- Wireføringsknott
- Operatørstyre
- Oljelokk/peilepinne
- Tennplugg
- Mull-plugg
- Luftfilter
MONTERING
OPPAKKING
Dette produktet krever montering.
- Inspiser innholdet grundig og påse at det ikke har oppstått skader under transporten. Hvis noen del er skadet eller mangler, vennligst kontakt RYOBI kundeservice for hjelp.
PAKKELISTE
Gressklipper snorføring
Gressoppsamler mull-plugg
Brukermanual Pakning
Ark med illustrasjoner Mutter
Kabelf.org
ADVARSEL
Hvis noen deler er skadet eller mangler, ikke bruk dette produktet før det er reparert eller erstattet. Bruk av dette produktet med skadede eller manglende deler kan føre til alvorlig personskade.
ADVARSEL
Ikke forsøk å modifisere dette produktet. Alle slike forandringer eller modifikasjoner er feil. Hvilken som helst forandring, modifikasjon eller feilaktig bruk kan resultere i farlige forhold som kan føre til mulig alvorlig personskade.
ADVARSEL
Bruk aldri gressklipperen uten korrekt sikkerhetsutstyr i orden og på plass. Bruk aldri klipperen dersom sikkerhetsenheter er defekte. Dersom produktet brukes med defekte eller manglende deler, kan det føre til alvorlige personskader.
INSTALLASJON
Se fig. 2-5.
Løft høyden til skjærebladet til høyeste posisjon. Plasser håndtakene i driftsstilling. Mat boltene gjennom hullene i øvre og nedre håndtak og stram deretter håndtaksknottene for å feste håndtaket. Monter oppsamleren eller bioklippspluggen.
INSTALLERING AV BIOKLIPPSPLUGGEN
Se fig. 4.
MERK: Ikke monter gressfangeren hvis du bruker bioklippspluggen.
Løft og hold åpen den bakre utkastdøren. Hold bioklipp-pluggen etter håndtaket, og sett høyre side av pluggen inn i baksiden av plattformen, som vist
i figurarket.
Dytt bioklipp-pluggen forover og deretter ned til den låses på plass. Sørg for at bioklipp-pluggen sitter godt inni baksiden av plattformen. Senk den bakre utkastdøren.
FJERNE BIOKLIPP-PLUGGEN
Løft og hold åpen den bakre utkastdøren. Grip bioklipp-pluggen etter håndtaket, løft den opp og dra den sakte ut.
INSTALLERING AV GRESSOPPSAMLEREN
Se fig. 5.
Løft opp bakre tømmedeksel. - Løft gressoppsamleren i håndtaket og plasser den under bakluken slik at krokene på gressoppsamlerens ramme er på plass i sporene i håndtaksbraketten. Løs ut bakdøren. Når de er korrekt installert, vil krokene på gressoppsamleren hvile trygt i sporene på håndtaksbraketten. - Kontroller at bakdekselet er godt festet på oppsamleren. Pass på at det ikke er noen avstand mellom bakdekselet og oppsamleren.
BETJENING
BRENNSTOFF OG FYLLING
VARSEL
Slå alltid av motoren og la den avkjøles i 5 minutter før du fyller drivstoff. Du må aldri fjerne tanklokket eller fylle drivstoff mens motoren er i gang eller fortsatt varm. Fjern deg minst 9 meter (30 fot) fra det stedet der du fylte brennstoff før du starter motoren. Du må ikke røyke. Å ikke følge advarselen kan føre til alvorlig personskade.
VARSEL
Vis forsiktighet ved behandling av drivstoff; det er meget brannfarlig.
Bruk ferskt drivstoff. Oppbevar bensin i beholdere spesielt beregnet for dette formålet. Fylling av brennstoff må alltid foregå utendørs. Du må ikke inhalere brennstoffdampene. Når du fyller tanken eller håndterer brennstoff, må du ikke røyke, og du må holde deg unna åpen ild og gnister. Ikke la bensin eller olje få kontakt med huden din. Hold bensin og olje vekk fra øynene. Hvis bensin eller olje kommer i kontakt med øynene, vask dem umiddelbart i rikelige mengder rennende vann. Kontakt lege umiddelbart hvis irritasjonen fortsetter.
Tørk opp sølt bensin umiddelbart. Fyll drivstoff opp til anbefalt nivå.
FYLLE TANKEN
Se fig. 6.
VARSEL
Ikke overfyll. Fyll drivstofftanken til 25 mm under toppen av brennstoffhalsen. Etter drivstoffylling, ikke tipp gressklipperen mer enn 25 grader, da dette kan føre til drivstofflekkasjer og risiko for brann, etc.
MERK: Bruk alltid bensin som er blyfri 91 eller høyere.
Rengjør overflaten rundt tanklokket for å unngå rusk i brennstoffet. Løsne tanklokket forsiktig. Sett fra deg lokket på et rent underlag. Hell drivstoff forsiktig i tanken. Unngå søl. Rengjør og sjekk pakningen, skru godt på igjen alle drivstoff- og tanklokk. Tørk opp alt brennstoff. Flytt 9 m vekk fra påfyllingsstedet før motoren startes.
MERK: Det er normalt at det kommer røyk fra motoren under og etter første gangs bruk.
Motorolje er meget viktig for motorens ytelse og levetid. Generelt anbefales til alle temperaturer SAE 10W-30. Bruk alltid en 4-takts motorolje som oppfyller eller overgår kravene til API klassifisering SJ.
MERK: Tensidfri 2-taktsmotorolje vil skade motoren og bør ikke brukes.
For å fylle på motorolje:
Sjekk at gressklipperen står på plant sted og at området rundt oljelokket/peilepinnen er rent. Fjern lokket og forseglingen fra oljekannen. Skru løs og fjern oljelokket/peilepinnen.
Hell sakte i oljen. Fyll til "Full"-streken på peilepinnen. Ikke overfyll.
MERK: Når du sjekker oljenivået, sett peilepinnen inn i oljepåfyllingsåpningen, men ikke skru den fast.
Skru på oljelokket/peilepinnen og sikre.
For å sjekke motorolje:
Sjekk at gressklipperen står på et plant sted og at området rundt oljelokket/peilepinnen er rent. Ta av det kombinerte oljelokket og peilepinnen. Tørk av og sett peilepinnen inn i påfyllingshullet, men uten å skru fast. Ta ut oljelokket/peilepinnen igjen og sjekk oljenivået. Fyll på olje etter behov.
STARTE/STANSE KLIPPEREN
Se fig. 6.
ADVARSEL
Ikke start eller kjør motoren i rom uten god ventilasjon; innånding av eksosgasser kan drepe.
Sjekk før bruk
Sjekk og sikre at oljenivået er tilstrekkelig ved å inspisere oljenivået med målepinnen. Sjekk og sikre at bensintanken har nok vanlig blyfri bensin.
STARTE MOTOREN
Trykk choken hardt 3 ganger. MERK: Dette trinnet er vanligvis ikke nødvendig dersom man starter en motor som allerede har vært i gang noen minutter. - Hold operatørstangen ned mot håndtaket. Dra i startwiren inntil motoren går. Ikke dra i starterhåndtaket mer enn 4 ganger. Slipp sakte opp starterwiren slik at wiren ikke smekker tilbake.
MERK: Det kan være behov for å gjenta chokeprosedyren hvis været er kaldere. I varmt vær kan for mye choke føre til drukning og motoren vil ikke starte. Hvis du drukner motoren, vent i noen minutter før du prøver å starte igjen og da må du ikke bruke choken på nytt.
STOPPE MOTOREN
Slipp operatørstangen og la motoren stanse helt.
KJØRE PRODUKTET
Se fig. 6.
For selvgående drift: Trykk ned operatørstangen mens du skyver kjørespaken mot håndtaket. Slipp kjørespaken for å stanse hjuldriften. For manuell drift: Trykk ned operatørstangen. Du må ikke feste kjørespaken.
STILLE BLADHØYDEN
Se fig. 7.
Ved forsendelse blir hjulene på gressklipperen stilt på en lav klippehøyde. Før du tar i bruk gressklipperen for første gang, bør du justere kuttehøyden slik at den passer dine behov. En gjennomsnittlig plen skal være mellom 38 mm og 50 mm i kjølige måneder og mellom 50 mm og 76 mm i varme måneder.
For å justere knivhøyden
Stans gressklipperen og vent til bladet har stanset helt. For å øke bladhøyden, ta justeringsspaken og flytt den mot gressklipperens bakdel. For å senke bladhøyden, ta justeringsspaken og flytt den mot gressklipperens front.
STILLE INN HÅNDTAKLENGDEN
Se fig. 8.
Det er enkelt å justere håndtakets høyde etter det som passer best for operatøren. Løsne og fjern de midtre håndtaksknottene. Fjern bolter og skiver. Sett bolter og skiver inn igjen i en høyere eller lavere posisjon. Stram knottene.
GRESSKLIPPINGSRÅD
Pass på at det ikke er steiner, pinner, ledninger og andre gjenstander på gressplenen som kan skade gressklipperens blader eller motoren. Slike gjenstander kan bli slengt opp fra klipperen i enhver retning og forårsake alvorlige personskader på både operatør og tilskuere. For beste resultat, kutt alltid en tredjedel eller mindre av gressets totale høyde. Når du kutter høyt gress, senk hastigheten på gangen for å få en mer effektiv klipping og riktig utslipp av klippet gress. Ikke klipp vått gress. Det vil klebe seg til undersiden av bunnen og hindre at gresset samles opp eller sprøytes ut korrekt. Nytt eller tykt gress må eventuelt klippes i smalere striper. Når drivstofftanken er tom og før du fyller på nytt, vipp gressklipperen over på venstre side slik at tanklokket er på høyeste posisjon. Slik hindrer du drivstoffssøl. Fjern tennkabelen fra tennpluggen for å unngå utilsiktet start. Bladet er skarpt, unngå kontakt med det. Sjekk bladet og undersiden av gressklipperen for skader og smuss som kan ha samlet seg. Rengjør ved behov. Sjekk at boltene på bladet sitter godt.
BRUK PÅ SKRÅNING
Se fig. 9.
I skråninger er hovedproblemet at man lett kan miste fotfestet der fallulykker kan føre til alvorlige personskader. Ved bruk i skråninger må man være spesielt oppmerksom. Dersom du føler deg utrygg i en skråning, bør du unngå å gjøre gressklippingen der. For din egen sikkerhet, ikke prøv å klippe gress på skråninger med en helling større enn 15 grader. ■ Klipp gresset på tvers av skråninger, aldri opp og ned. Vær meget forsiktig når du skifter retning i en skråning. Se opp for hull, hjulspor, humper, steiner og andre skjulte gjenstander som kan føre til snubling og fall. Fjern alle gjenstander som steiner, trær, grener osv. som du kan snuble i eller som bladene kan slenge opp i luften. Sørg alltid for godt fotfeste. Fallulykker kan føre til alvorlige personskader. Du må ikke klippe gresset på sti, grøfter eller
Norsk
vannkanter, du kan miste balansen eller fotfestet.
TØMME GRESSOPPSAMLEREN
Se fig. 10.
Stans gressklipperen og vent til bladet har stanset helt. Løft opp bakre tømmedeksel. Ta tak i håndtaket på gressoppsamleren og løft den for å ta den ut av gressklipperen. Tøm ut oppsamlet gress. Løft tømmeluken og sett på plass gressoppsamleren.
VARSEL
Vær meget forsiktig når du løfter eller velter maskinen på siden for vedlikehold, rengjøring, lagring eller transport. Bladet er skarpt. Til tross for at motoren er av, kan bladene fortsatt beveges. Hold alle kroppsdeler unna bladet når bladet ligger åpent.
VEDLIKEHOLD
VARSEL
Hvis produktet ikke er vedlikeholdt på riktig måte, kan levetiden på produktet bli redusert, og innebygde sikkerhetsfunksjoner vil kanskje ikke fungere korrekt, og dermed øke potensialet for alvorlige skader. Hold maskinen i god stand.
VARSEL
Du kan foreta justeringer og reparasjoner som er beskrevet i denne brukermanualen. For andre typer reparasjoner eller råd anbefales det å kontakte et autorisert servicesenter.
Unngå bruk av løsemidler når du rengjør plastdelene. De fleste plaststoffene vil bli skadet dersom forskjellige tilgjengelige løsemidler brukes på gressklipperen. Bruk rene kluter til å fjerne skitt, støv, olje og fett, etc. ■ Kontroller alle muttere, bolter og skruer med jevne mellomrom at de er skrudd fast for å sikre at klipperen er i driftssikker stand. Fjern alt oppsamlet gress og løv på og rundt motoren og motordekselet. Tørk over klipperen av og til med en tørr klut. Ikke bruk vann. - Kontroller gressoppsamleren ofte for slitasje eller elde.
VARSEL
Ikke på noe tidspunkt må du la bremsevæske, bensin, petroleumsbaserte produkter, rustoppløsende oljer og lignende komme i kontakt med plastdelene. Kjemikaliene kan skade, svekke eller ødelegge plast, som i sin tur kan føre til alvorlig personskade.
GNISTFANGER
Alle lagre i dette produktet er smurt med tilstrekkelig mengde finere smøring for å holde livslengden ved normalt bruk. Derfor er det ikke behov for ytterligere smøring av lagre.
VARSEL
Beskytt alltid hendene ved å bruke arbeidshansker og / eller rull filer rundt kuttebladets kanter når vedlikehold utføres. Feil håndtering av bladene kan føre til alvorlige personskader.
SKIFTE KUTTEBLADET
Se fig. 11.
VARSEL
Beskytt alltid hendene ved å bruke arbeidshansker og / eller rull filer rundt kuttebladets kanter når vedlikehold utføres. Feil håndtering av bladene kan føre til alvorlige personskader.
Vær forsiktig når du skifter kniv på maskinen. Pass på at du
Norsk
ikke får fingrene i klem mellom den bevegelige kniven og de faste delene på gressklipperen.
For beste resultat, må gressklipperbladene holdes skarpe. Skift ut bøyde eller skadde blader omgående.
ADVARSEL
Skift ut kun med blader godkjent av gressklipperprodusenten. Bruk av blader ikke godkjent av produsenten til gressklipperen er farlig og kan føre til alvorlige personskader, skader på gressklipperen og vil gjøre garantien ugyldig.
VARSEL
Tøm ut drivstoffet før du tipper opp gressklipperen for å erstatte kniven.
- Stopp motoren og trekk ut tennpluggkabelen. Sørg for at kniven har stoppet helt.
- Legg maskinen på siden, med forgasser vendt opp. Klem et trestykke mellom bladet og gressklipperdekselet for å hindre at bladet snurrer rundt.
- Montering: Se fig. 11a. Fjerning: Se fig. 11b.
Løsne knivbolten med en 9/16 tommers skiftenøkkel eller pipe (følger ikke med) ved å skru bolten mot klokken sett fra bunnen av gressklipperen. Fjern bolten, låseskiven, flatskiven og deretter bladet. Sett et nytt blad på akselen. Kontroller at bladet er satt på med de buede endene oppover mot gressklipperens deksel og ikke ned mot bakken. Sett tilbake flatskiven, låseskiven og bolten på akselen. Skru håndfast bolten ved å skru den med klokken sett fra undersiden av gressklipperen.
MERK: Vi anbefaler at du ikke sliper bladene, men dersom du gjør det, må bladet avbalanseres før du setter det tilbake på plass.
Bruk momentnøkkel (ikke inkludert) på bolten for å sikre at bolten er skrudd godt fast. Anbefalt tiltrekking for bladboltene er 48-55 Nm.
MERK: Ikke kvess bladene, er de sløve, skiftes de ut med nye. Blader må være i balanse for å unngå skade og personskade.
RENGJØRE LUFTFILTERET
Se fig. 13.
For tilfredsstillende ytelser og lang levetid, hold luftfilteret rent.
- Stopp produktet. Pass på at alle bevegelige deler har stoppet helt. La maskinen bli avkjølt. Trekk ut tennpluggkabelen. Fjern luftfilterdekselet ved å dytte inn hempen med
tommelen mens du drar lett i dekselet.
Fjern luftfilterelementet for inspeksjon. Etter at du har fjernet luftfilterelementet, kan det meste av rester bli fjernet ved å slå det lett mot en hard overflate eller børste overflaten forsiktig.
MERK: Et skittent luftfilterelement begrenser luftinntaket og kan resultere i skade på motoren. Levetiden til et luftfilterelement er avhengig av miljøet gressklipperen brukes i, og det skal inspiseres og rengjøres regelmessig og byttes ut når det er skittent.
Monter det rene eller nye luftfilterelementet inn i luftfilterstativet. Sett på igjen luftfilterdekselet og fest.
MERK: Filteret bør byttes ut årlig eller hyppigere for å få best yteevne, hvis det er nødvendig.
LOKK TIL DRIVSTOFFTANK
VARSEL
Et tanklokk som lekker representerer brannfare og må skiftes umiddelbart.
Et tett drivstofflokk vil føre til redusert motorytelse. Dersom ytelsen bedrer seg når man løsner på drivstofflokket, sjekk ventilen, den kan være defekt eller tett. Erstatt om nødvendig tanklokket.
SKIFTE AV MOTOROLJE
Se fig. 14.
- Stopp produktet. Pass på at alle bevegelige deler har stoppet helt. La maskinen bli avkjølt. Trekk ut tennpluggkabelen. Sjekk at drivstofftanken er helt tom før du tipper gressklipperen på siden, ellers kan drivstoff lekke ut.
Motorolje skal skiftes etter 20 driftstimer. Skift olje mens motoroljen fortsatt er lunken, men ikke varm. Slik vil oljen tappes raskt og fullstendig.
Fjern oljefyllingslokket/peilepinnen. Velt gressklipperen på siden og la oljen renne av gjennom oljepåfyllingshullet i en godkjent beholder. Sett gressklipperen opp igjen og fyll på ny olje i henhold til anvisningene i kapittelet om Påfylling/sjekk av olje.
MERK: Brukt olje må avhendes på en godkjent avfallsstasjon for olje. Spør din lokale oljeforhandler for mer informasjon.
Tennpluggen må være med riktig avstand og ikke tettes med smuss for å kunne sikre riktig motordrift. For å sjekke:
- Stopp produktet. Pass på at alle bevegelige deler har stoppet helt. La maskinen bli avkjølt. Trekk ut tennpluggkabelen. Fjern tennpluggkammeret.
Fjern eventuell smuss rundt basisen på tennpluggen. Fjern tennpluggen ved hjelp av en 13/16 in. tennpluggsokkel (ikke inkludert). Sjekk tennpluggen for skader og rengjør med en stålborste før du monterer den igjen. Hvis isolasjonen har sprekker eller deler har knekt av, må tennpluggen skiftes.
MERK: De anbefalte tennpluggmodellene er TORCH F7RTC eller NGK BPR6ES.
Mål tennpluggapningen. Riktig åpning er 0,71 mm - 0,79 mm. For å øke åpningen, hvis nødvendig, bøy forsiktig jordet (øvre) elektrode. For å minske åpningen, bank lett den jordede elektroden mot en hard overflate. - Sett tennpluggen tilbake; tre inn for hånd for å hindre kryssing. Stram med en nøkkel for å trykke sammen skivene. Hvis tennpluggen er ny, bruk 1/2 dreining for å presse sammen skivene passende. Hvis du gjenbruker den gamle tennpluggen, bruk 1/8 til 1/4 dreining for riktig stramming av skivene.
MERK: Feil stramming av tennpluggen fører til at den blir meget varm, og det kan skade motoren.
Monter tennpluggkammeret.
VEDLIKEHOLD AV DRIVHJUL
Se fig. 15.
For en jevn drift av hjulene skal hjulenheten rengjøres før lagring.
Fjern navkoppen. Fjern mutter og hjul og sett til side. Fjern e-ringen, pinnene og tannhjulet. Fjern all smuss fra disse delene og enden på drivakselen ved å tørke over med en tørr klut. Ved behov kan alkohol brukes til å fjerne godt sittende smuss.
FORSIKTIGHETSREGEL: Du må ikke smøre noen av hjuldelene. Smøring kan føre til at hjuldelene kan svikte under bruk, som igjen kan skade gressklipperen.
- Sett på plass igjen hjulgiret med pilene pekende mot fronten av gressklipperen. Sett inn pinnene og e-ringen igjen. Sett på plass hjul og mutter. Stram mutteren godt. Monter hjulkapselen.
SKIFTE HJUL
Se fig. 16.
ADVARSEL
Bruk bare reservehjul fra produsenten. Bruk av hjul som ikke er godkjent av fabrikanten, er farlig og kan resultere i alvorlig personskade.
- Stopp produktet. Pass på at alle bevegelige deler har stoppet helt. La maskinen bli avkjølt. Trekk ut tennpluggkabelen.
Fjern navkoppen. Fjern mutteren på hjulakselen, fjern så hjulet. - Skift ut med nytt hjul og sett på sammen med mutteren og stram. Monter hjulkapselen.
TRANSPORT OG LAGRING
LAGRING AV PRODUKTET
Når gressklipperen skal settes bort i 30 dager eller mer:
Hvis du bruker en drivstoffstabilisator, følg stabilisatorprodusentens anvisninger for å legge stabilisator til bensinen i drivstofftanken. Motoren kjøres i minst 10 minutter etter tilsetting av stabilisator for å tillate at stabilisatoren kommer fram til forgasseren.
ADVARSEL
Ikke oppbevar produktet med bensin på tanken i en bygning hvor røyk kan nå en åpen flamme eller gnist.
Hvis du ikke bruker en drivstoffstabilisator, la motoren gå til produktet er helt tom for bensin. Når motoren har stanset, vent til bladene har stanset helt og koble fra tennpluggkabelen. Drei drivstoffventilen til stengt posisjon. Legg gressklipperen på siden (med forgasseren opp) og rens ut gressrester som har samlet seg opp på undersiden av gressklipperen. Rengjør undersiden av gressklipperdekselet. Tørk over gressklipperen med en tørr klut.
Sjekk alle muttere, bolter, skruer, fester osv. at de er godt skrudd fast. Sjekk bevegelige deler om de er skadet, brukket og slitt. Gi klipperen til reparasjon ved skadde og manglende deler. Lagre gressklipperen i et godt ventilert sted som er rent, tørt og utenfor barns rekkevidde. Gressklipperen må beskyttes mot aggressive materialer som gjødsel og saltstein.
For å senke håndtaket før lagring
Se fig. 3.
Løsne på starterwireknotten. Fjern starterwiren fra skinnen og la den trekke inn i motoren. Fjern håndtaksknottene og boltene fra begge sider av det nedre håndtaket ved håndtakets brakett (montert på gressklipperplattformen). Løsne helt på håndtaksknottene på sidene av håndtaket og legg øvre håndtak ned. Dytt inn på hver side på nedre håndtak og løft sidene på nedre håndtak over kantene til håndtakets
Norsk
festeklemmer.
Brett nedre håndtak fram, sjekk at du ikke klemmer eller bøyer styringskablene.
TRANSPORT
- Stopp produktet, koble fra tennpluggkabelen og vent til bladet stopper helt. La produktet kjøle seg ned før oppbevaring eller transport i et kjøretøy. Fjern alle fremmedelementer fra produktet. Lagres på et kjølig, tørt og godt ventilert sted som er utilgjengelig for barn. Hold den borte fra korrosive materialer, som ugressmidler og veisalt. Ikke oppbevar utendørs.
- Ved transport må produktet sikres mot å komme i bevegelse eller falle for å unngå skade på personer eller produkt.
ADVARSEL
Vær meget forsiktig når du løfter eller velter maskinen på siden for vedlikehold, rengjøring, lagring eller transport. Kuttebladet er skarpt. Hold alle kroppsdeler unna bladet når bladet ligger åpent.
GJENVÆRENDE RISIKO
Selv om utstyret brukes som beskrevet er det ikke mulig å unngå enhver gjenværende risiko. Følgende faresituasjoner kan oppstå ved bruk, og operatøren må legge spesielt vekt på å unngå følgende:
Personskade på grunn av vibrasjon - Bruk alltid riktig verktøy for jobben. Bruk håndtakene og begrens arbeidstiden og eksponeringen. Skader skapt av støy. - Eksponering for støy kan føre til hørselsskader. Bruk hørselvern og begrens eksponeringen. Personskader pga. kontakt med bladet. Skade som forårsakes av gjenstander som slynges
FAREREDUKSJON
Det foreligger rapporter om at vibrasjoner fra håndholdt verktøy for enkelte personer kan bidra til en tilstand som kalles Raynauds syndrom. Symptomene kan omfatte følelsesløshet og gjøre fingre bleke, vanligvis synlig ved eksponering til lave temperaturer. Arvelige faktorer, eksponering mot lave temperaturer og fuktighet, diett, røyking og arbeidspraksis blir alle ansett for å kunne bidra til å utvikle disse symptomene. Brukeren kan iverksette tiltak for mulig å redusere virkningene av vibrasjonene:
- Hold kroppen din varm i kaldt vær. Bruk hansker og hold hender og håndledd varme ved bruk av produkter. Det er rapportert at kaldt vær er en viktig faktor som bidrar til Raynauds syndrom.
- Etter hard arbeidsperiode bør det utføres øvelser for å øke blodsirkulasjonen.
Ta ofte pauser fra arbeidet som utføres. Begrens mengden av eksponering per dag.
Hvis du opplever noen av symptomene på denne tilstanden, må du øyeblikkelig avbryte arbeidet og oppsøke en lege med disse symptomene.
ADVARSEL
Hvis man bruker verktøyet for lenge av gangen, kan det føre til eller forverre allerede eksisterende personskade. Når du bruker et verktøy over en lengre tidsperiode, husk å ta regelmessige pauser.
SYMBOLER
Noen av følgende symboler kan bli brukt i tilknytning til dette produktet. Vennligst studer dem og lær hva de betyr. Korrekt tolkning av disse symbolene vil gjøre det mulig å betjene produktet bedre og tryggere.
Forholdsregler som gjelder din sikkerhet.
For å redusere faren for personskade må brukeren ha lest og forstått bruksanvisningen før produktet tas i bruk.
For å unngå skader, hold deg borte fra bevegelige deler til alle tider. Fare! Hold hender og føtter på avstand.
Fare for rikosjettering. Hold andre mennesker på minst 15 meters avstand.
Fjern kontakten til tennpluggen før du utfører vedlikehold på produktet.
Fjern objekter som kan kastes ut av den roterende klippekniven.
For å redusere faren for skade på person, unngå kontakt med enhver varm overflate.
Produktet er en potensiell kilde til elektrisk støt. Må ikke utsettes for fuktighet, regn eller snø. Må ikke brukes med fuktige hender eller føtter.
Norsk
Når produktet brukes, avgir det karbonmonoksid, en giftig gass som er luktfri og fargeløs. Innånding av karbonmonoksid kan føre til kvalme, besvimelse eller død.
Legg til SAE 10W-30 API-SJ eller tyngre motorolje i oljetanken.
Fyll bensintanken med blyfri bensin (91 eller høyere).
Trykk på primerballongen 3 ganger.
Trykk dødmannsbøylen mot håndtaket.
Dra opp startgrepet 2 ganger. Når motoren starter, slipper du startgrepet sakte, slik at tauet ikke smeller tilbake.
Klipp gress mens gressfangeren er tom.
Drivstoff og avdunstende gass er eksplosiv og kan forårsake alvorlige brannskader eller dødsfall.
Drivstoff og dets gasser er ekstremt brennbare og eksplosive. Brann eller eksplosjon kan føre til alvorlige brannskader eller død.
Garantert lydnivå er 96 dB.
Stopp produktet.
VEDLIKEHOLDSPLAN
| Før hv er gangs bruk | Etter 1.@månedEller 20 timersdrift | Hver 3.@månedEller 50 timersdrift | Hver 6.@månedEller 100 timersdrift | Hver 12.@månedEller 300 timerbruk |
| Sjekk motoroljenivået | ■ | | | | |
| Skift motorolje | | ■ | | ■ | |
| Sjekk luftfi iteret | ■ | | | | |
| Rengjør luftfi iteret. | | | ■ | | |
| Skift luftfi iteret | | | | | ■ |
| Sjekk/juster pennpluggen | | | | ■ | |
| Skifte ut drivstoffi iter | | | | | ■ |
| Sjekk/juster tomgangs-hastigheten* | | | | | ■ |
| Sjekk/juster ventilkla-ringen* | | | | | ■ |
| Rengjør drivstofftankenog -fi iteret* | | | | ■ | |
| Sjekk drivstoffrør | | | | | ■ |
| Kontroller for slitte elleredelagte deler | ■ | | | | |
| Kontroller at allestartsperrer og sikker-hetsanordningen for operatøren fungerer som de skal | ■ | | | | |
| Kontroller at bladet stop-per innen 3 sekunderetter at du slipper sik-kerhetsanordningen for operatøren. | ■ | | | | |
- Disse punktene skal kun utføres av et autorisert servicesenter.
MERK: Vedlikehold skal utføres hyppigere når produktet brukes i støvete områder.
Når motoren har overskredet maksimumtallene i tabellen, skal vedlikehold planlegges i henhold til intervallene eller antall timer som er angitt der.
Norsk
FEILSØKING
| Problem Mulig | årsak Løsning | |
| Händtak i felil pos-sigon. | Händtak satt i felil posisjon. Sjekk for ÅHändtakknotter ikke strammet. Stram knottene. | sikre at nedre del av händtaket er dyttet haltbakover og har klikket på plass. |
| Gressklipperen star-ter ikke. | Det er tomt for bensin. Fyll gressklipperenMotoren ble druknet. Vent i 15 minutterGammel bensin. Bruk ferskt drivstoff. | ren med drivstoff. Hvis gressklipperenfortsatt ikke starter, takontakt med et serviceverksted.og start motoren igjen. Les Starte/stoppe gressklipperen-delen.Drivstoff som er mer enn 30 dagergammel vil kinne hindre at maskinen starter. |
| Ingen gnist. Sjekk om det forekommerNå er startwiren hardere ø dra i ennær den var ny. | gnister. Ta ut tennpluggen.Sett hetten på tennpluggen, og legg tennpluggen på me-tallsylinderen. Trekk i startsnoren og se om det oppstårgnister på tuppen av tennpluggen. Gjenta testen med enny tennplugghvis det ikke oppstår noen gnister.Ta kontakt med et autorisert servicesenter. |
| Gressklipperen er tung Å skyve. | Gresset som skal klippes, er for hoyt.Gressklipperhuset og kniven drasgjennom kraftig press.Klippehøyden er satt for lavt. | Hev klippehøyden. |
| Klipperen vibrerer ved hoyt hastighet. | Bladet er ute av balanse. Erstatt knivenMotorakselen er boyd. Stopp produktet | Påse at alle bevegelige deler har stoppethelt. La maskinen blv avkjølt. Trekk ut tennpluggkabelen.Inspiser for skader. Få skaden reparent av et autorisertservicesenter För du starter Produktet igjen. |
| Gressklipperenmullklipper ikke kor-rekt. | Vätt gress har festet seg til under-sidenav gressklipperdekslet. | Vent til gresset har tørket För du starter klipping. |
| Oppsamleren fyllesIkke med gress selvom gresset klippes. | Utkasterrøret er blokkert. Stopp Produktet. | Påse at alle bevegelige deler har stoppethelt. La maskinen blv avkjølt. Trekk ut tennpluggkabelen.Fjern gressoppsamlieren og løft gressutkasterens deksel.Pass deg for skarpe blader, unngå kontakt. Fjern smussfra gressutkasteren. |
| Klippehøyden er satt for lavt. Hev klippehøyden. | Hvis du klipper veldig+vätt gress veden lav kuthøyde, hindres gressklipperens evne til Å kaste gresset i fangeren. Vi anbefaler at du øker kutthøyden eller klipper gresset;när det ikke er sä vätt. |
Ved utvikling av bensindrevet gressklipper ble det lagt spesiell vekt på sikkerhet, produktivitet og pålitelighet.
FORMÅL
Bensindrevet gressklipper er beregnet for bruk kun utendørs.
Denne enheten er beregnet for klipping av gress i husholdninger. Knivene skal rotere omtrent parallelt med overflaten som gressklipperen beveger seg over. Under klipping skal alle fire hjul berøre bakken.
Verktøyet er en gressklipper med bakhjulsdrift, styrt manuelt av operatøren, eller ved hjelp av selvkjøringsfunksjonen.
Under drift må produktet alltid holdes på bakken. Ikke løft eller bær verktøyet mens det er i gang. Enheten skal kun brukes til gressklipping i husholdninger.
Ikke bruk enheten til noen andre formål.
GENERELLE SIKKERHETSREGLER
ADVARSEL
Ved bruk av enheten må du følge sikkerhetsreglene. For din egen sikkerhet og sikkerheten til tilskuere, les instruksjonene i denne håndboken før du bruker enheten. Oppbevar disse instruksjonene for fremtidig bruk.
PERSONLIG SIKKERHET
Produktet kan kutte hender og føtter, og kan også kaste gjenstander. Unnlatelse av å følge alle sikkerhetsinstruksjoner kan føre til alvorlig skade eller død. Gjør deg kjent med kontrollene og riktig bruk av enheten. Før hver bruk, sørg for at alle kontroller og sikkerhetsinnretninger fungerer som de skal. Det er forbudt å bruke enheten hvis bryteren ikke stopper motoren. La aldri barn eller personer med reduserte fysiske, sensoriske eller mentale evner, eller personer som ikke er kjent med disse instruksjonene, bruke enheten, utføre rengjøring eller vedlikehold. Lokale forskrifter kan begrense operatørens alder. Ikke la barn leke med denne enheten.
Du må utvise forsiktighet, følge med på handlingene dine og bruke sunn fornuft når du arbeider med enheten. Ikke bruk klipperen når du er trøtt eller under påvirkning av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under arbeid med enheten kan føre til alvorlige skader. Arbeid bør utføres i slitesterke, solide sko, med lange bukser og vernebriller. Ikke bruk løse klær eller smykker, og ikke gå barbeint. Ikke bruk løse klær eller klær med snorer eller bånd. Bruk alltid vernebriller med sidevern. Under arbeid med enheten må du alltid bruke hørselvern og vernebriller. Bruk støvmaske hvis støvet er kraftig. Bruk av hørselvern reduserer evnen til å høre advarsler (skrik eller signaler). Vær ekstra oppmerksom på det som skjer i arbeidsområdet. Bruk av lignende enheter i nærheten av arbeidsområdet øker risikoen for hørselsskader og faren for at andre personer kommer inn i arbeidsområdet ditt. Hold alltid en stabil stilling, spesielt i skråninger. Hold godt fotfeste og balanse. Ikke overstrekk deg. Overrekke kan føre til tap av balanse. Arbeid med produktet på tvers av skråningen, ikke oppover eller nedover. Vær ekstra forsiktig når du endrer retning i skråninger. Ikke bruk enheten nær klippekanter, grøfter, svært bratte skråninger eller voller. Enheten kan velte og forårsake ulykker med skader og fall. Lag en plan for klipping for å unngå å kaste materiale på veier, fortau, forbipasserende osv. Unngå også å frigjøre materiale mot vegger eller hindringer som kan føre til at materialet spretter tilbake mot operatøren.
SIKKERHET PÅ ARBEIDSPLASSEN
Det er forbudt å arbeide med enheten hvis det befinner seg personer innenfor en radius på 15 m, spesielt barn eller husdyr, fordi gjenstander som kastes ut fra kontakt med klipperen kan føre til skader. Gjenstander som treffes av klipperen eller plenen kan bli alvorlig skadet. Inspiser området nøye der du planlegger å bruke gressklipperen, og fjern alle steiner, pinner, metallgjenstander, ledninger, bein, leker og andre fremmedlegemer. Husk at ledninger eller snorer kan vikle seg inn i roterende deler.
Russisk
Detaljer.
Maskinen må kun brukes i dagslys eller god kunstig belysning. Operatøren må tydelig se arbeidsområdet for å unngå farer. Ikke bruk maskinen med batteridrift i eksplosjonsfarlige omgivelser, for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Det kan dannes gnister i maskinen, noe som kan føre til antennelse av støv eller gass. Ikke arbeid med maskinen i vått gress eller i regnvær. Ikke bruk maskinen hvis det er fare for lynnedslag. Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår overfor andre personer eller deres eiendom. Ulykker kan skje hvis operatøren ikke er oppmerksom på tilstedeværelsen av barn. Barn blir ofte tiltrukket av maskinen og klippeaktiviteten. Anta aldri at barn blir der du sist så dem. Ikke la barn komme inn på klippeområdet, og la dem ikke være under tilsyn av en ansvarlig voksen, ikke operatøren. Slå av maskinen hvis et barn kommer inn på arbeidsområdet. Vær ekstra forsiktig når du nærmer deg blinde hjørner, busker, trær og andre gjenstander, inkludert skråninger, som kan skjule sikten. Hold godt fast i maskinen på arbeidsområdet. Rot eller dårlig belysning av arbeidsområdet kan føre til ulykker.
ADVARSLER OM SIKKER BRUK AV GRESSKLIPPEREN
Før hver bruk må du alltid kontrollere knivene for slitasje eller skader på skjærehodet, boltene og klippehodet. Bytt ut slitte eller skadde kniver og bolter i sett for å sikre balanse. Ikke bruk gressklipperen hvis startspaken for operatørens tilstedeværelse ikke stopper motoren. Ikke bruk produktet uten hele gressoppsamleren eller selv-lukkende utkastdeksel på plass. Knivene er skarpe. Vær ekstremt forsiktig og utfør installasjon, utskifting, justering og kontroll av boltstramming i beskyttede hansker. Kontakt et autorisert servicesenter for utskifting av skadde eller uleselige etiketter.
Knivene.
Kontroller alle bolter, muttere og skruer med korte intervaller for riktig tetthet for å sikre at utstyret er i sikker, fungerende stand. Kontroller regelmessig gressoppsamleren for slitasje, skader og effektivitet. Dette kan føre til at gjenstander kastes mot operatøren. Bytt ut slitte eller skadde deler før du starter maskinen. Start motoren med forsiktighet, og operatøren må stå i en sikker sone og holde maskinen i håndtaket. Det er forbudt å starte maskinen hvis følgende betingelser ikke er oppfylt:
Alle fire hjul er på bakken - utkaståpningen for gress er åpen og ikke dekket av gressoppsamleren eller utkaståpningen for gress - operatøren og andre i nærheten bruker vernebriller og hansker for å beskytte øyne og hender mot kutt.
Unngå unødvendig kraft ved bruk av dette verktøyet. Det er bedre og sikrere å utføre arbeidet på den hastigheten enheten er konstruert for. Ikke overbelast verktøyet. Ved langt gress kan motorens turtall falle eller stoppe på grunn av mangel på energi. Ved første klipping av langt gress, sett maksimal klippehøyde for å redusere belastningen. Ved kryssing av områder dekket med gress, stopp kniven. Ikke trekk enheten bakover uten absolutt nødvendighet. Hvis du må flytte enheten fra vegger eller hindringer, se først bakover for å unngå å skade deg selv når du flytter den. Stopp motoren og vent til kniven har stoppet før du vipper gressklipperen for transport over gressdekte overflater eller ved transport av enheten til tippestedet. Bruk aldri verktøyet hvis beskyttelsesanordninger er skadet eller uten monterte kniver eller andre beskyttelsesanordninger, for eksempel uten utkaster eller gressoppsamler. Ikke vipp gressklipperen under start av motoren. Da åpnes kniven og risikoen for farlig utkast av gjenstander øker. Start motoren nøye i henhold til instruksjonene, ikke la hender eller føtter komme inn i klippeområdet. Ikke hold hender eller føtter nær
Norsk
roterende deler eller under dem. Hold alltid utkastet åpent. Ikke start produktet hvis det står foran utkasteråpningen.
Ikke løft eller bær produktet med motoren i gang. Når det ikke er i bruk, skal klipperen oppbevares på et godt ventilert, tørt, låst sted – utilgjengelig for barn. Følg produsentens instruksjoner for pålitelig drift av utstyret og tilbehør. Bruk kun tilbehør som er godkjent av produsenten. Ikke start motoren i lukkede rom hvor det kan samle seg farlige eksosgasser. Ikke endre motorens innstillinger eller overskrid motorens tillatte hastighet. Stopp gressklipperen og vent til kniven har stoppet helt. La produktet kjøle seg ned før du kobler fra tennpluggledningen.
Når produktet forlates uten tilsyn (inkludert utkast av gressklipp). – før rengjøring av tett utkastkanal – før inspeksjon, rengjøring og vedlikehold av produktet; – før tømming av gressoppsamleren eller åpning av utkasterdekselet – før start
Hvis verktøyet begynner å vibrere unormalt, må du umiddelbart kontrollere:
Inspiser for skader, spesielt knivene, skift ut eller reparer skadde deler – kontroller og stram løse deler om nødvendig
Hvis enheten har kollidert med et fremmedlegeme, utfør følgende handlinger:
- Slå av produktet og koble fra tennpluggledningen. Inspiser gressklipperen nøye for skader.
- Hvis klipperen begynner å vibrere unormalt, stopp motoren, koble fra ledningen, sjekk umiddelbart årsaken.
Fjerne åpninger, hull, steiner eller andre skjulte objekter. Førstehåndspersonell kan ta imot ulykker ved bom og fall. La motoren avkjøles før lagring i containeren. For å redusere faren for antennelse, la motoren avkjøles, fjern stedet for lagring av drivstoff, blader og overflødig smøring.
Hvis det er nødvendig å tømme drivstofftanken, gjør dette utendørs. Koble fra tennpluggledningen, transporter eller oppbevar verktøyet. Slike forebyggende tiltak reduserer risikoen for utilsiktet start. Enheten er ganske støyende, og langvarig eksponering for støy kan føre til hørselsskade hvis du ikke følger instruksjonene for å begrense støyeksponering, redusere støynivået og beskytte hørselen.
VEDLIKEHOLD
Vedlikehold av produktet må kun utføres av kvalifisert reparasjonspersonell. Vedlikehold utført av ukvalifisert personell kan utgjøre en fare for brukeren eller skade produktet. Ved teknisk vedlikehold, bruk kun originale reservedeler fra produsenten. Bruk av ikke-godkjente deler kan utgjøre en risiko for alvorlig skade på brukeren eller skade produktet.
MERK: Utfør kun arbeidsoperasjoner som er oppført i denne håndboken. Reparasjonsarbeid må kun utføres av et autorisert servicesenter.
Oppbevar denne håndboken for fremtidig bruk. Se ofte på den for å instruere andre som kan bruke dette produktet. Ved overføring av dette verktøyet til andre, må du også overlevere disse instruksjonene.
BESKRIVELSE
Se fig. 1-13.
- Ledningsklemme
- Gresskaster
- Luftfilterdeksel
- Tennplugghette 6. Drivstofftankdeksel
- Høydejusteringsspak
- Startkabel 9. Festeknapp 10. Festeknapp for styrestang
- Kontrollpanel for operatør 12. Oljepåfyllingsdeksel/oljemåler
- Cbea 3axnraHna 14.3arnyuoka dna MynbHnpoBaHnra 15.Bo3dyhnhbФnIbtp
Pycckn
CEOPKA
PACNAKOBbIBAHNE
Danhoe yctpoIcTBo Tpe6yET c6opKn.
BnHMaTeIbHO OCMOTPte YcTpoICTBO Ha HauNue HepeKToB HIN NOBpeXKeHn, BO3HNKUnx npn TpaHCnpOpTIpOBe. Ecn kakajn6o DeTalb NOBpeKdeHa nn OTCyTCTByeT, 6paTntecb B Cnykby pa60tbl c KInHeHTAMKOMNaHn RYOBI 3a nomouho.
YNAKOBOUHbIJINC
Ta30HOKOcNkHa HanpaBIAUoJaa KaHaTa
TpaBoc6opHK 3aRnyuKa dna
MynbHnPOBaHn
PykoBoDCTBO
山ai6a
NONb30BATEJRA
Ta6nua pncyHkoB Taika
HanpaBnaJouaKaBeJIa
eventuelle produkter som brukes med feil drivstoffblanding (drivstoff, olje, oljeprosent)
- normalt slitasje på reservedeler
I tillegg til eventuelle lovbestemte rettigheter som følger av kjøpet, er dette produktet dekket av en garanti som angitt nedenfor.
- Garantiperioden er 24 måneder for forbrukere og gjelder fra den datoen da produktet ble kjøpt. Denne datoen skal dokumenteres med en faktura eller annet kjøpsbevis. Produktet er designet og beregnet kun til forbruker- og privat bruk. Så det gis ingen garanti ved profesjonell eller kommersiell bruk.
- For en del av utvalget av hageverktøy (AC/DC) er det mulighet til å utvide garantiperioden i den perioden som er beskrevet ovenfor ved bruk av registrering på nettsidene www.rybitools.eu. Kvalifiseringen av verktøyene for en utvidelse av registreringsperioden er tydelig vist i butikker og/eller på pakningen / og finnes innen produktdokumentasjonen. Sluttbrukeren må registrere sine nylig anskaffede verktøy online innen 30 dager etter kjøpsdato. Sluttbrukeren kan registrere seg for den utvidede garantien i sitt land hvis det er oppført på online registreringsskjemaet der dette alternativet er gyldig. Videre må sluttbrukere gi sitt samtykke til oppbevaring av dataene som kreves for å gå online, og de må godta vilkår og betingelser. Registreringsbekreftelsen, som sendes ut på e-post, og den originale fakturaen som viser kjøpsdato, vil tjene som bevis for den utvidede garantien.
- Garantien dekker alle defekter i produktet under garantiperioden på grunn av defekter i utførelse eller materiale på kjøpsdato. Garantien er begrenset til å reparere og/eller erstatte og inkluderer ingen andre forpliktelser, inkludert, men ikke begrenset til, tilfeldige eller følgeskader. Garantien er ikke gyldig hvis produktet har blitt misbrukt, brukt på annen måte enn det som beskrives i bruksanvisningen eller koblet til på feil måte. Denne garantien gjelder ikke for:
- enhver skade på produktet som er resultat av utilstrekkelig vedlikehold - ethvert produkt som har blitt endret eller modifisert - ethvert produkt der de originale identifiseringsmerkene (varemerke, serienummer) har blitt uleselige, er endret eller fjernet - enhver skade som forårsakes av ikke-overholdelse av instruksjonshåndboken
- ethvert produkt som har blitt forsøkt reparert av en ikke-kvalifisert fagperson eller uten tidligere autorisasjon fra Techtronic Industries.
- ethvert produkt tilkoblet feil strømforsyning (ampere, spenning, frekvens)
- ethvert produkt som brukes med feil drivstoffblanding (drivstoff, olje, prosentandel olje) - enhver skade som er forårsaket av eksterne påvirkninger (kjemiske, fysiske, støt) eller fremmede stoffer
- normal slitasje og slitedeler - feil bruk, overbelastning av verktøyet - bruk av ikke-godkjent tilbehør eller deler
Eventuelle periodiske justeringer av eller vedlikeholdsrengjøring av forbrennere - Komponenter (deler og tilbehør) som er underlagt naturlig slitasje, inkludert, men ikke begrenset til bulkknotter, drivreliner, chluter, blader på gressklippere, kukemommere eller gressklippere, seler, kabelspjeld, karbonborster, strømledning, kniver, feltpakninger, heispinner, blåsevifter, blåse- og vakuumslanger, vakuumpose og reimer, førerstenger, sagkjeder, strømper, koblingsmonteringer, spraydyser, hjul, sprøytestenger, indre spjeld, ytre spjeld, kuttelinjer, tennplugger, luftfiltre, gassfiltre, mulchingblader osv.
- For service må produktet sendes eller fremlegges for en RYOBI-autorisert servicestasjon opplistet for hvert land i den følgende listen over servicestasjonsadresser. I noen land sender den lokale RYOBI-forhandleren produktet til RYOBI serviceorganisasjonen. Ved å sende et produkt til en RYOBI servicestasjon skal produktet være sikkert pakket uten noe farlig innhold, slik som bensin, merket med senderens adresse og fulgt av en kort beskrivelse av feilen.
- En reparasjon/erstatning under denne garantien er gratis. Den utgjør ingen forlengelse eller en ny start av garantiperioden. Utskiftede deler eller verktøy blir vår eiendom. I noen land vil leveringskostnader eller frankering måtte betales av senderen. Dine lovbestemte rettigheter som oppstår fra kjøp av verktøyet forblir uberørt.
- Denne garantien er gyldig i EU, Sveits, Island, Norge, Liechtenstein, Tyrkia og Russland. Utenfor disse områdene, ta kontakt med din autoriserte RYOBI-forhandler om en annen garanti gjelder.
AUTORISERT SERVICESENTER
For å finne et autorisert servicesenter i nærheten, gå til http://no.ryobotools.eu/ header/service-and-support/service-agents.
RU
UCIOBII PIPIMHEHNAIAPAHNTN HA IPOUYKLIIO RYOB
Samtidig vurderingsmetode til vedlegg VI-direktiv 2000/14/EF endret gjennom 2005/88/EF.
Teknisk kontrollorgan, TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße 198, 80686 Munich, Germany, har utført EC-typegodkjennelse, og CE-identifikasjonsnummer er 0036.
C
Sven Eschrich
Senior teknologidirektør - TTI avdeling for utendørs kraft
Oct. 30, 2018
Autorisert til å sette sammen den tekniske filen:
Alexander Krug, Administerende Direktør
Techtronic Industries GmbH
RYOBI er et varemerke som tilhører Ryobi Limited og brukes under lisens.
TORCH er et registrert varemerke som tilhører ZhuZhou Torch Spark Plug Company Limited.
RYOBI er et varemerke for Ryobi Limited, og brukes under lisens.
TORCH er et registrert varemerke som tilhører ZhuZhou Torch Spark Plug Company Limited.
NGK er et registrert varemerke som tilhører NGK SPARK PLUG CO., LTD.
Varemerket RYOBI er et registrert varemerke som tilhører Ryobi Limited, og som brukes under lisens.
TORCH er et registrert varemerke som tilhører ZhuZhou Torch Spark Plug Company Limited.
NGK er et registrert varemerke som tilhører NGK SPARK PLUG CO., LTD.
