Produkttyp	Benzin-Rasenmäher
Marke	RYOBI
Modell	RLM46160S
Antrieb	4-Takt-Motor, bleifreies Benzin (Oktanzahl 91 oder höher)
Schnittbreite	46 cm
Schnitthöhe	Einstellbar von 38 mm bis 76 mm über Hebel
Selbstantrieb	Ja, Lenkersteuerung
Fangkorb	Ja, abnehmbar
Mulchen	Ja, inklusive Zubehör
Motor	4-Takt, Öl SAE 10W-30, Zündkerze TORCH F7RTC oder NGK BPR6ES
Garantierter Schallleistungspegel	96 dB(A)
Sicherheit	Anwesenheitskontrolle, Messerstopp in weniger als 3 Sekunden, Schutzvorrichtungen
Wartung	Ölwechsel alle 20 h, Luftfilterreinigung, Messerwechsel, Kerzenprüfung
Ersatzteile	Messer, Zündkerzen, Luftfilter, Kraftstofffilter, Räder, Riemen
Garantie	24 Monate, verlängerbar bei Online-Registrierung
Ungefähres Gewicht	35 kg
Abmessungen (L x B x H)	150 x 50 x 100 cm
Verwendungszweck	Mähen von Wohnrasen, Hanglagen bis 15°
Mitgeliefertes Zubehör	Fangkorb, Mulchzubehör, Kabelhaken, Bedienungsanleitung

Häufig gestellte Fragen - RLM46160S RYOBI

Wie starte ich den Rasenmäher RYOBI RLM46160S?

Stellen Sie sicher, dass der Tank bleifreies Benzin enthält und der Ölstand korrekt ist. Drücken Sie die Primer-Pumpe 3 Mal, halten Sie die Anwesenheitskontrolle nach unten gegen den Lenker gedrückt, ziehen Sie dann an der Zugleine, bis der Motor anspringt. Ziehen Sie nicht mehr als 4 Mal.

Wie stelle ich die Schnitthöhe am RLM46160S ein?

Stoppen Sie den Mäher und warten Sie, bis das Messer vollständig zum Stillstand kommt. Ergreifen Sie den Höhenverstellhebel an der Seite und bewegen Sie ihn nach hinten, um die Höhe zu erhöhen, nach vorne, um sie zu verringern. Die Höhe kann von 38 mm bis 76 mm eingestellt werden.

Wie wechsle ich das Schnittmesser?

Schalten Sie den Motor aus und ziehen Sie den Zündkerzenstecker ab. Kippen Sie den Mäher auf die Seite (Vergaser nach oben). Blockieren Sie das Messer mit einem Holzblock. Lösen Sie die zentrale Schraube gegen den Uhrzeigersinn mit einem 9/16-Zoll-Schlüssel. Ersetzen Sie das Messer, wobei die gebogenen Enden zum Gehäuse zeigen. Ziehen Sie die Schraube mit 48-55 Nm an.

Welches Motoröl verwenden und wie überprüfe ich es?

Verwenden Sie SAE 10W-30 Öl API SJ oder höher. Um den Stand zu prüfen, stellen Sie den Mäher flach, entfernen Sie den Ölmessstab, wischen Sie ihn ab, setzen Sie ihn ohne Einrasten wieder ein und ziehen Sie ihn erneut heraus. Der Stand sollte die Markierung 'Full' erreichen. Bei Bedarf nachfüllen.

Wie reinige ich den Luftfilter?

Stoppen Sie den Motor und lassen Sie ihn abkühlen. Ziehen Sie den Zündkerzenstecker ab. Drücken Sie den Riegel der Luftfilterabdeckung und entfernen Sie sie. Nehme den Schaumstofffilter heraus. Klopfen Sie ihn vorsichtig gegen eine harte Oberfläche, um ihn zu reinigen. Waschen Sie ihn nicht. Setzen Sie ihn wieder ein und schließen Sie die Abdeckung. Ersetzen Sie ihn einmal jährlich.

Was tun, wenn der Mäher nicht startet?

Überprüfen Sie zuerst den Benzintank und den Ölstand. Wenn der Motor überflutet ist, warten Sie 15 Minuten und versuchen Sie es erneut ohne zu primen. Verwenden Sie frisches Benzin (weniger als 30 Tage alt). Überprüfen Sie den Zündfunken, indem Sie die Zündkerze entfernen und am Starter ziehen. Wenn kein Funke, ersetzen Sie die Zündkerze.

Wie benutze ich die Selbstantriebsfunktion?

Halten Sie die Anwesenheitskontrolle gegen den Lenker gedrückt, ziehen Sie dann den Zughebel zum Lenker, um den Selbstantrieb zu aktivieren. Lassen Sie den Hebel los, um auszukuppeln. Der Mäher fährt dann von selbst.

Wie lagere ich den Mäher für den Winter?

Lassen Sie das Benzin ab oder geben Sie einen Stabilisator hinzu und lassen Sie den Motor laufen, bis er stoppt. Reinigen Sie Gehäuse und Messer. Lagern Sie ihn an einem trockenen, belüfteten Ort außerhalb der Reichweite von Kindern. Klappen Sie den Lenker, indem Sie die Rändelmuttern lösen und die Teile einklappen.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie immer lange Hosen, geschlossene Schuhe und einen Gehörschutz. Halten Sie Kinder und Tiere mindestens 15 m fern. Mähen Sie nicht bei Regen oder an Hängen über 15°. Stoppen Sie den Motor, bevor Sie den Auswurfkanal entblocken oder den Fangkorb entfernen. Das Messer stoppt innerhalb von 3 Sekunden nach Freigabe der Steuerung.

Wie behebe ich ineffizientes Mulchen?

Stellen Sie sicher, dass das Gras trocken ist. Nasses Gras klebt unter dem Gehäuse. Erhöhen Sie die Schnitthöhe für den ersten Schnitt. Reinigen Sie Grasansammlungen unter dem Gehäuse nach jeder Nutzung. Überprüfen Sie, ob das Mulchzubehör ordnungsgemäß installiert ist.

BEDIENUNGSANLEITUNG RLM46160S RYOBI

Achtung! Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitung lesen.

TRANSPORT UND LAGERUNG

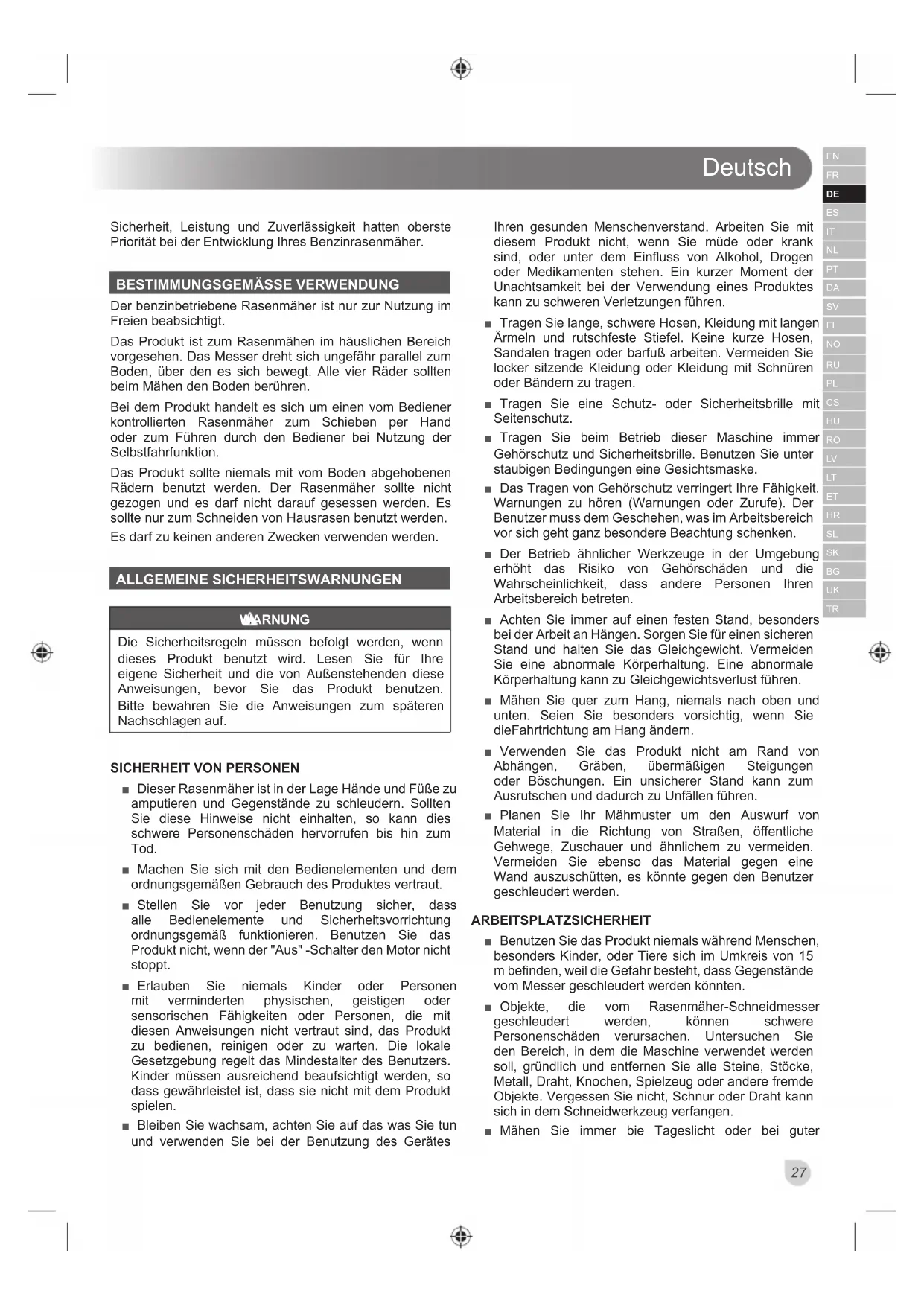

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Benzinrasenmähers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der benzinbetriebene Rasenmäher ist nur zur Nutzung im Freien bestimmt.

Das Produkt ist zum Rasenmähen im häuslichen Bereich vorgesehen. Das Messer dreht sich parallel zum Boden, über den es sich bewegt. Alle vier Räder sollen beim Mähen den Boden berühren.

Bei dem Produkt handelt es sich um einen vom Bediener kontrollierten Rasenmäher zum Schieben von Hand oder zum Führen durch den Bediener bei Nutzung der Selbstfahrfunktion.

Das Produkt sollte niemals mit vom Boden abgehobenen Rädern benutzt werden. Der Rasenmäher sollte nicht gezogen werden und es darf nicht darauf gesessen werden. Es sollte nur zum Schneiden von Hausrasen benutzt werden.

Es darf zu keinen anderen Zwecken verwendet werden.

ALLGEMEINE SICHERHEITSWARNUNGEN

WARNUNG

Die Sicherheitsregeln müssen befolgt werden, wenn dieses Produkt benutzt wird. Lesen Sie für Ihre eigene Sicherheit und die von Außenstehenden diese Anweisungen, bevor Sie das Produkt benutzen. Bitte bewahren Sie die Anweisungen zum späteren Nachschlagen auf.

SICHERHEIT VON PERSONEN

• Dieser Rasenmäher ist in der Lage, Hände und Füße zu amputieren und Gegenstände zu schleudern. Wenn Sie diese Hinweise nicht einhalten, kann dies schwere Personenschäden hervorrufen bis hin zum Tod.
• Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produktes vertraut.
• Stellen Sie vor jeder Benutzung sicher, dass alle Bedienelemente und Sicherheitsvorrichtungen ordnungsgemäß funktionieren. Benutzen Sie das Produkt nicht, wenn der "Aus"-Schalter den Motor nicht stoppt. Erlauben Sie niemals Kindern oder Personen mit verminderten physischen, geistigen oder sensorischen Fähigkeiten oder Personen, die mit diesen Anweisungen nicht vertraut sind, das Produkt zu bedienen, zu reinigen oder zu warten. Die lokale Gesetzgebung regelt das Mindestalter des Benutzers. Kinder müssen ausreichend beaufsichtigt werden, so dass gewährleistet ist, dass sie nicht mit dem Produkt spielen. ■ Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und verwenden Sie bei der Benutzung des Gerätes

Ihren gesunden Menschenverstand. Arbeiten Sie mit diesem Produkt nicht, wenn Sie müde oder krank sind, oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Ein kurzer Moment der Unachtsamkeit bei der Verwendung eines Produktes kann zu schweren Verletzungen führen.

• Tragen Sie lange, schwere Hosen, Kleidung mit langen Ärmeln und rutschfeste Stiefel. Keine kurzen Hosen, Sandalen tragen oder barfuß arbeiten. Vermeiden Sie locker sitzende Kleidung oder Kleidung mit Schnüren oder Bändern zu tragen.
• Tragen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz. Tragen Sie beim Betrieb dieser Maschine immer Gehörschutz und Sicherheitsbrille. Benutzen Sie unter staubigen Bedingungen eine Gesichtsmaske. Das Tragen von Gehörschutz verringert Ihre Fähigkeit, Warnungen zu hören (Warnungen oder Zurufe). Der Benutzer muss dem Geschehen, was im Arbeitsbereich vor sich geht, ganz besondere Beachtung schenken. Der Betrieb ähnlicher Werkzeuge in der Umgebung erhöht das Risiko von Gehörschäden und die Wahrscheinlichkeit, dass andere Personen ihren Arbeitsbereich betreten.
• Achten Sie immer auf einen festen Stand, besonders bei der Arbeit an Hängen. Sorgen Sie für einen sicheren Stand und halten Sie das Gleichgewicht. Vermeiden Sie eine abnormale Körperhaltung. Eine abnormale Körperhaltung kann zu Gleichgewichtsverlust führen. Mähen Sie quer zum Hang, niemals nach oben und unten. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
• Verwenden Sie das Produkt nicht am Rand von Abhängen, Gruben, übermäßigen Steigungen oder Böschungen. Ein unsicherer Stand kann zum Ausrutschen und dadurch zu Unfällen führen.
• Planen Sie Ihr Mähmuster, um den Auswurf von Material in die Richtung von Straßen, öffentlichen Gehwegen, Zuschauern und ähnlichem zu vermeiden. Vermeiden Sie ebenso, das Material gegen eine Wand auszuschütten, es könnte gegen den Benutzer geschleudert werden.

ARBEITSPLATZSICHERHEIT

Benutzen Sie das Produkt niemals, während Menschen, insbesondere Kinder, oder Tiere sich im Umkreis von 15 m befinden, weil die Gefahr besteht, dass Gegenstände vom Messer geschleudert werden könnten. - Objekte, die vom Rasenmäher-Schneidmesser geschleudert werden, können schwere Personenschäden verursachen. Untersuchen Sie den Bereich, in dem die Maschine verwendet werden soll, gründlich und entfernen Sie alle Steine, Stöcke, Metall, Draht, Knochen, Spielzeug oder andere fremde Objekte. Vergessen Sie nicht, dass Schnur oder Draht sich in dem Schneidwerkzeug verfangen kann. Mähen Sie immer bei Tageslicht oder bei guter

künstlicher Beleuchtung. Der Benutzer braucht einen ungehinderten Blick auf den Arbeitsbereich, um mögliche Gefahren zu erkennen.

• Betreiben Sie die Maschine nicht in einer explosiven Atmosphäre, wie in der Umgebung von brennbaren Flüssigkeiten, Gasen oder Staub. Das Produkt erzeugt Funken, die den Staub oder die Dämpfe entzünden können.
• Betreiben Sie das Produkt nicht in nassem Gras oder im Regen. Benutzen Sie das Produkt nicht, wenn die Gefahr von Blitzschlag besteht. Vergessen Sie nie, dass der Benutzer verantwortlich ist für Unfälle und Gefahren, die an Eigentum Fremder oder an anderen Personen entstehen können. Es können schwere Unfälle entstehen, wenn der Benutzer die Anwesenheit von Kindern nicht beachtet. Kinder fühlen sich oft von der Maschine und der Aktivität angezogen. Nehmen Sie nicht an, dass Kinder sich dort aufhalten werden, wo Sie sie zuletzt gesehen haben.
• Halten Sie die Kinder von der Mähumgebung entfernt und unter Aufsicht eines Erwachsenen, der nicht der Bediener ist. Seien Sie wachsam und schalten Sie das Produkt aus, wenn ein Kind die Umgebung betritt. Seien Sie vorsichtig, wenn Sie sich blinden Ecken, Sträuchern, Bäumen, überhängenden Buschwerken oder anderen Objekten nähern, die Ihre Sicht beeinträchtigen können.
• Halten Sie den Arbeitsbereich sauber. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

SICHERHEITSWARNUNGEN FÜR RASENMÄHER

• Überprüfen Sie vor der Benutzung immer die Messer, Messerbolzen und Messereinheit, um sicherzustellen, dass sie nicht abgenutzt oder beschädigt sind.
• Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz, um Unwucht zu vermeiden. ■ Benutzen Sie den Rasenmäher nicht, wenn der Startbügel den Motor nicht stoppt, wenn er losgelassen wird. Der Rasenmäher darf nicht ohne den vollständig montierten Grasfangkorb oder die geschlossene selbstschließende Klappe der Auswurföffnung benutzt werden. ■ Bringen Sie das Produkt einem autorisierten Kundendienst zurück, um beschädigte oder unleserliche Aufkleber zu ersetzen. ■ Überprüfen Sie Bolzen, Muttern und Schrauben in regelmäßigen Abständen, ob sie alle fest angezogen sind, um somit sicherzustellen, dass das Produkt in einem sicheren Zustand ist. ■ Prüfen Sie den Grasfangkorb regelmäßig auf Abnutzung, Löcher oder Verschleiß, ansonsten könnten Gegenstände in Richtung Benutzer geschleudert werden.
• Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Produkt in Betrieb nehmen. Schalten Sie den Motor vorsichtig ein, während Sie sich hinter den Griffen in der Sicherheitszone für den Bediener aufhalten. Starten Sie das Produkt niemals, wenn:
• Nicht alle vier Räder auf dem Boden stehen.
• Der Gras-Auswurfschacht frei liegt, ohne vom Grasfänger und Deckel der Auswurföffnung geschützt zu sein.
• Hände und Füße aller Personen nicht fern von dem Schneidgehäuse sind.
• Betätigen Sie das Produkt nicht mit Gewalt. Es wird die Arbeit mit der Geschwindigkeit, für die es ausgelegt wurde, besser und sicherer erledigen.
• Überlasten Sie das Gerät nicht. Das Mähen von langem, schwerem Gras kann zu niedriger Motordrehzahl führen oder den Motor abwürgen. Wenn Sie hohes Gras mähen, stellen Sie für den ersten Schnitt eine hohe Schnitthöhe ein, um die Last zu verringern.
• Stoppen Sie das Messer, wenn Sie Kiesflächen überqueren. Ziehen Sie den Rasenmäher nicht nach hinten, wenn es nicht unbedingt notwendig ist. Wenn Sie die Maschine von einer Wand oder einem Hindernis zurückziehen müssen, sehen Sie zuerst nach unten und halten Sie an, um zu vermeiden, dass Sie stolpern oder mit der Maschine über Ihre Füße fahren.
• Stoppen Sie das Messer, wenn die Maschine zum Transport gekippt werden muss, um andere Flächen als Gras zu überqueren, und wenn Sie die Maschine zum und vom Mähbereich transportieren. Benutzen Sie das Produkt niemals mit defekten Schutzvorrichtungen oder Abschirmungen, oder ohne Sicherheitsvorrichtungen, wie z.B. Abweisern und/oder Grasfangkorb.
• Kippen Sie den Rasenmäher nicht, wenn Sie den Motor starten oder der Motor läuft. Das exponiert die Messer und erhöht die Wahrscheinlichkeit, dass Gegenstände geschleudert werden.
• Starten Sie den Motor vorsichtig entsprechend den Anweisungen und halten Sie Hände und Füße von dem Schneidbereich fern. Halten Sie Ihre Hände oder Füße nicht in die Höhe von oder unter rotierende Teile. Halten Sie den Bereich der Auswurföffnung stets frei. Starten Sie das Gerät nicht, wenn Sie vor der Ausgangsöffnung stehen. Heben oder tragen Sie niemals das Produkt mit laufendem Motor. Wird der Rasenmäher nicht benutzt, muss er in einem abgeschlossenen, gut durchlüfteten Raum gelagert werden, der für Kinder unzugänglich ist. ■ Befolgen Sie alle Anweisungen des Herstellers zur Installation und zum sicheren Betrieb des Rasenmähers. Benutzen Sie nur geeignete und zugelassene Ersatzteile.

• Verwenden Sie den Motor nicht in geschlossenen Räumen, in denen sich gefährliche Kohlenmonoxidgase ansammeln können.
• Verändern Sie nicht die Einstellungen des Motordrehzahlreglers und setzen Sie den Motor nicht überdrehen.
• Stoppen Sie den Rasenmäher und warten Sie, bis das Messer angehalten ist. Lassen Sie das Gerät abkühlen und lösen Sie dann das Zündkabel:
• Immer wenn Sie das Produkt unbeaufsichtigt zurücklassen (einschließlich wenn Sie den Grasschnitt entsorgen).
• Bevor Sie eine Blockierung entfernen oder die Auswurföffnung reinigen
• Bevor Sie das Produkt prüfen, reinigen oder daran arbeiten
• bevor Sie den Grasfangkorb entfernen oder die Abdeckung des Grasauswurfs öffnen.
• vor dem Tanken
• Wenn das Produkt anfängt, ungewöhnlich zu vibrieren, sofort überprüfen um:
• auf Schäden zu überprüfen, weitere die Messer.
• beschädigte Teile zu ersetzen oder reparieren
• zu überprüfen, ob Teile locker sind und sie festzuziehen, wenn erforderlich

Befolgen Sie folgende Schritte, wenn die Maschine auf einen Fremdkörper trifft:

• Stoppen Sie das Gerät und lösen Sie das Zündkabel.
• Prüfen Sie den Rasenmäher und den Grasauffangbehälter gründlich auf Schäden.
• Reparieren Sie den entstandenen Schaden, bevor Sie den Rasenmäher wieder starten.
• Vermeiden Sie Löcher, Furchen, Unebenheiten, Steine oder sonstige versteckte Objekte. Unebenes Terrain birgt eine Rutsch- und Unfallgefahr.
• Lassen Sie den Motor abkühlen, bevor Sie ihn in einem Behälter lagern.
• Halten Sie zur Vermeidung einer Feuergefahr den Motor, Schalldämpfer und Benzinlagerbereich frei von Gras, Laub oder überschüssigem Motoröl.
• Wenn der Kraftstofftank entleert werden soll, soll das im Freien durchgeführt werden.
• Lösen Sie die Zündkerze, bevor Sie die Einstellungen verändern oder das Gerät transportieren oder lagern. Solche präventiven Sicherheitsmaßnahmen vermindern das Risiko eines unbeabsichtigten Starts des Produkts. Das Produkt ist extrem laut und dauerhafter Hörschaden kann entstehen, wenn die Anweisungen zu Exposition, Lärmreduzierung und Gehörschutz nicht streng befolgt werden.

SERVICE

Service und Wartung des Gerätes erfordert besondere Sorgfalt und Kenntnisstand. Durch unqualifizierte

Personal durchgeführte Wartungs- oder Pflegearbeiten können zur Verletzung des Benutzers oder zur Beschädigung des Produkts führen. - Verwenden Sie zur Wartung ausschließlich Original-Ersatzteile des Herstellers. Ersatzteile dürfen nur durch einen autorisierten Servicetechniker ausgewechselt werden.

HINWEIS: Führen Sie nur die in dieser Bedienungsanleitung aufgelisteten Arbeiten durch. Wenden Sie sich zwecks anderer Reparaturen nur an ein autorisiertes Servicecenter.

Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Lesen Sie sie regelmäßig nach und verwenden Sie sie, um andere, die dieses Werkzeug verwenden sollen, einzuweisen. Verleihen Sie auch diese Anweisungen, wenn Sie das Werkzeug verleihen.

BESCHREIBUNG

Siehe Abbildung 1-13.

1. Antriebssteuerungshebel
2. Grasfangkorb
3. Einspritzpumpe
4. Luftfilterabdeckung
5. Zündkerzenkappe
6. Tankdeckel
7. Höheneinstellungshebel
8. Startergriff
9. Knebelgriff
10. Seilführung
11. Startbügel
12. Öldeckel/Messstab
13. Zündkerze
14. Mulchadapter
15. Luftfilter

MONTAGE

AUSPACKEN

Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.

Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind. Sollten Teile beschädigt sein oder fehlen, wenden Sie sich bitte an den RYOBI-Kundendienst.

PACKLISTE

Rasenmäher Seilführung

Bedienungsanleitung Unterlegscheibe

Übersichtszeichnung Mutter

Kabelführung

Deutsch

WARNUNG

Falls Teile fehlen oder beschädigt sind, sollte das Gerät nicht in Betrieb genommen werden, bevor alles korrekt ersetzt wurde. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

WARNUNG

Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen und Modifikationen stellen einen Missbrauch dar und können schwere Personen- und Sachschäden mit sich bringen.

WARNUNG

Die Sicherheitssysteme oder Funktionen des Produkts dürfen nicht manipuliert oder deaktiviert werden.

WARNUNG

Montieren Sie niemals ein Anbauteil und nehmen Sie niemals Einstellungen vor, während das Produkt in Betrieb ist. Das Versäumnis, den Motor auszuschalten, kann zu schweren Verletzungen führen.

WARNUNG

Um unbeabsichtigtes Starten zu vermeiden, ziehen Sie das Kabel der Zündkerze immer ab, wenn Sie Teile montieren.

WARNUNG

Betreiben Sie den Mäher niemals ohne montierte und funktionierende Schutzvorrichtungen. Bedienen Sie den Rasenmäher nicht, wenn irgendwelcher Sachschaden an den Sicherheitsmerkmalen der Maschine entstanden ist. Sollten Sie diese Warnung nicht berücksichtigen, kann dies schwere Personenschäden hervorrufen.

MONTAGE

Siehe Abbildungen 2 - 5.

• Stellen Sie die Messerhöhe auf die höchste Position.
• Platzieren Sie die Griffe in die richtige Betriebsposition. Führen Sie die Schrauben durch die Löcher im oberen und unteren Griff und drehen Sie dann die Knebelmutter fest, um die Griffe zu befestigen. Installieren Sie den Grasfangbehälter oder den Mulchadapter.

MONTAGE DES MULCHADAPTERS

Siehe Abbildung 4.

HINWEIS: Bauen Sie den Grasauffangbehälter nicht an, wenn Sie mit dem Aufsatz zum Mulchen arbeiten.

Heben Sie die hintere Auswurfklappe an und halten Sie sie hoch. Greifen Sie den Aufsatz zum Mulchen am Griff und schieben Sie die rechte Seite in die Rückseite des Mähgehäuses (siehe Abbildungsblatt). Schieben Sie den Aufsatz zum Mulchen nach vorne und dann nach unten, bis er einrastet. Achten Sie darauf, dass der Aufsatz zum Mulchen fest hinter im Mähgehäuse sitzt. Lassen Sie die hintere Auswurfklappe herunter.

ENTFERNEN DES AUFSATZES ZUM MULCHEN

Heben Sie die hintere Auswurfklappe an und halten Sie sie hoch. Greifen Sie den Aufsatz zum Mulchen am Griff, ziehen Sie ihn nach oben und ziehen Sie ihn langsam heraus.

MONTAGE DES GRASKORBS

Siehe Abbildung 5.

• Öffnen Sie die Klappe der hinteren Auswurföffnung. Heben Sie den Grasfangkorb am Handgriff an und setzen Sie ihn unter die hintere Klappe, so dass die Haken an dem Grasfangkorb in den Schlitzen der Griffhalterung sitzen.
• Lösen Sie die hintere Klappe. Bei richtiger Installation sitzen die Haken an dem Graskorb sicher in den Schlitzen der Griffhalterung.
• Stellen Sie sicher, dass die hintere Klappe vollständigen Kontakt zum Grasfangbehälter hat. Stellen Sie sicher, dass zwischen der hinteren Klappe und dem Grasfangbehälter keine Lücke besteht.

BETRIEB

KRAFTSTOFF UND AUFTANKEN

WARNUNG

Stellen Sie immer den Motor ab und lassen Sie den Motor und die Auspuffteile 5 Minuten abkühlen, bevor Sie auftanken. Entfernen Sie niemals den Tankdeckel oder füllen Sie Treibstoff in eine Maschine, wenn der Motor läuft oder heiß ist. Entfernen Sie sich 9 m von dem Ort der Betankung, bevor Sie den Motor starten. Nicht rauchen. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen.

WARNUNG

Handhaben Sie Treibstoffe immer vorsichtig; er ist hoch entzündlich.

• Verwenden Sie frischen Kraftstoff.

Deutsch

Bewahren Sie das Benzin in Behältern auf, die speziell für diesen Zweck konzipiert worden sind. - Immer im Freien auftanken. Keine Kraftstoffdämpfe einatmen. Rauchen Sie nicht und halten Sie sich von Feuer und Funken fern, wenn Sie den Treibstofftank auffüllen oder wenn Sie Benzin handhaben. - Lassen Sie Benzin oder Öl nicht in Kontakt mit Ihrer Haut geraten. - Lassen Sie Benzin und Öl niemals in die Augen geraten. Falls die Augen in Kontakt mit Benzin oder Öl geraten sollten, waschen Sie sie sofort mit sauberem Wasser aus! Wenn die Irritation weiterhin besteht, konsultieren Sie unverzüglich einen Arzt. Wischen Sie verschüttetes Benzin sofort auf. Befüllen Sie den Tank bis zum empfohlenen Füllstand mit Benzin auf.

AUFTANKEN

Siehe Abbildung 6.

WARNUNG

Nicht überfüllen. Füllen Sie den Kraftstofftank bis 25 mm unter der Oberkante des Einfüllstutzens. Kippen Sie den Mäher nach dem Tanken niemals mehr als 25 Grad, denn dadurch kann Kraftstoff austreten und Feuergefahr entstehen.

Befüllen mit Motoröl:

• Stellen Sie sicher, dass der Mäher waagerecht steht und der Bereich um den Öldeckel/Messstab sauber ist. Entfernen Sie den Deckel und das Siegel von dem Ölbehälter. Schrauben Sie den Öldeckel/Messstab los und entfernen Sie ihn. Füllen Sie das Öl langsam ein. Füllen Sie bis zu der "Voll"-Markierung des Messstabes. Nicht überfüllen.

HINWEIS: Stecken Sie den Messstab zum Messen des Ölstandes in das Einfüllloch, schrauben Sie ihn aber nicht ein.

• Schrauben Sie den Öldeckel/Messstab wieder auf und drehen Sie ihn fest.

Zum Überprüfen des Motoröls:

• Stellen Sie sicher, dass der Mäher waagerecht steht und der Bereich um den Öldeckel/Messstab sauber ist. Entfernen Sie den Öldeckel/Ölmessstab. Wischen Sie ihn sauber und stecken Sie ihn in das Einfüllloch, schrauben Sie ihn aber nicht ein. Entfernen Sie den Öldeckel/Messstab wieder und prüfen Sie den Ölstand. Füllen Sie bei Bedarf Öl nach.

START/STOPP DES RASENMÄHERS

Siehe Abbildung 6.

WARNUNG

Starten Sie den Motor niemals in geschlossenen oder schlecht belüfteten Räumen und halten Sie ihn niemals darin laufen; das Einatmen von Abgasen kann tödlich sein.

HINWEIS: Verwenden Sie immer bleifreies Benzin (91 ROZ oder höher).

Die Flächen um den Kraftstofftank-Deckel reinigen, um Kontamination zu vermeiden. Den Tankdeckel langsam lösen und den Druck entweichen lassen, damit kein Treibstoff austritt. Legen Sie den Deckel auf eine saubere Oberfläche. Gießen Sie vorsichtig Kraftstoff in den Tank. Verschütten vermeiden. Reinigen und überprüfen Sie die Dichtung, schrauben Sie dann alle Tankdeckel fest zu. Verschütteten Kraftstoff sofort aufwischen. Entfernen Sie sich 9 m von dem Ort der Betankung, bevor Sie den Motor starten.

HINWEIS: Nach und während dem ersten Gebrauch des Motors tritt immer etwas Rauch aus; das ist normal.

AUFFÜLLEN/ÜBERPRÜFEN DES MOTORÖLS

Siehe Abbildung 6.

Das Motoröl hat einen wesentlichen Einfluss auf die Leistung und Lebensdauer des Motors. Für allgemeinen Gebrauch bei allen Temperaturen wird SAE 10W-30 empfohlen. Verwenden Sie immer ein 4-Takt-Motorenöl, das die Anforderungen an API Service Klassifizierung SJ erfüllt oder überschreitet.

HINWEIS: Öle ohne Detergentadditive oder Zweitaktmotorenöle beschädigen den Motor und dürfen nicht verwendet werden.

Kontrollen vor dem Einsatz

• Kontrollieren Sie den Ölstand und sorgen Sie für einen ausreichenden Ölstand, indem Sie ihn mit dem eingesetzten Ölmessstab messen.
• Kontrollieren Sie, dass sich ausreichend bleifreies Benzin im Tank befindet.

MOTOR ANLASSEN

Drücken Sie die Einspritzpumpe fest 3 Mal.

HINWEIS: Dieser Schritt ist meistens nicht notwendig, wenn Sie einen Motor starten, der bereits einige Minuten lief.

Drücken Sie den Startbügel gegen den Griff. Ziehen Sie das Starterseil, bis der Motor anspringt. Ziehen Sie den Startergriff nicht mehr als 4 Mal. Lassen Sie das Starterseil langsam los, so dass das Seil nicht zurückschnellt.

HINWEIS: Es kann bei kühlem Wetter notwendig sein, die Einspritzpumpe öfter zu drücken. Bei warmem Wetter kann zu viel Drücken der Einspritzpumpe den Motor überfluten.

Deutsch

und der Motor startet nicht. Wenn der Motor überflutet ist, warten Sie eine Minute, bevor Sie versuchen, ohne Drücken der Einspritzpumpe wieder zu starten.

MOTOR ABSTELLEN

Lassen Sie den Startbügel los und den Motor vollständig anhalten.

ANTRIEB DES PRODUKTS

Siehe Abbildung 6.

■ Für Eigenantrieb: Halten Sie den Startbügel nach unten, während Sie den Antriebssteuerungshebel zum Griff drücken. Lassen Sie den Antriebssteuerungshebel los, um das Produkt anzuhalten. Für manuellen Antrieb: Halten Sie den Startbügel nach unten. Legen Sie den Antriebssteuerungshebel nicht ein.

EINSTELLEN DER MESSERHÖHE

Siehe Abbildung 7.

Bei der Lieferung des Rasenmähers sind die Räder auf eine niedrige Schnitthöhe eingestellt. Bevor Sie den Rasenmäher zum ersten Mal benutzen, stellen Sie bitte die Schnitthöhe ein, die am besten zu Ihnen passt. Der durchschnittliche Rasen sollte in der kühlen Jahreszeit 38 mm bis 50 mm und in der warmen Jahreszeit zwischen 50 mm und 76 mm betragen.

Zum Einstellen der Messerhöhe:

• Stoppen Sie den Rasenmäher und warten Sie, bis das Messer angehalten hat. Um die Messerhöhe zu erhöhen, betätigen Sie den Höheneinstellhebel und ziehen Sie ihn zum hinteren Teil des Rasenmähers. Um die Messerhöhe zu reduzieren, betätigen Sie den Höheneinstellhebel und ziehen Sie ihn zum vorderen Teil des Rasenmähers.

EINSTELLEN DER GRIFFHÖHE

Siehe Abbildung 8.

Die Griffhöhe kann leicht an den Benutzer angepasst werden. Lösen und entfernen Sie die mittleren Griffknöpfe. Entfernen Sie die Schrauben und Unterlegscheiben. Setzen Sie die Schrauben mit den Unterlegscheiben an einer höheren oder niedrigeren Position wieder ein. Drehen Sie die Knöpfe fest.

TIPPS ZUM RASENMÄHEN

• Stellen Sie sicher, dass der Rasen frei von Steinen, Stöcken, Draht und anderen Gegenständen ist, die die Messer des Rasenmähers oder den Motor beschädigen könnten. Diese Gegenstände könnten vom Rasenmäher zum Benutzer oder anderen geschleudert werden und schwere Personenschäden verursachen. Schneiden Sie für das beste Ergebnis immer ein Drittel

oder weniger der Grashöhe ab.

• Sollten Sie hohes Gras mähen, reduzieren Sie Ihre Geschwindigkeit, um das beste Arbeitsergebnis zu erhalten. Schneiden Sie kein nasses Gras. Es klebt an der Unterseite des Mähers und verhindert die ordentliche Sammlung oder den Auswurf des Schnittguts.
• Frisches oder dichtes Gras kann einen schmaleren Schneidpfad erfordern.
• Wenn der Treibstofftank leer ist und vor dem Betanken, kippen Sie den Mäher auf die linke Seite, mit dem Tankdeckel an der höchsten Stelle. Das verhindert Verschütten von Treibstoff. Entfernen Sie das Zündkabel von der Zündkerze, um versehentliches Starten zu verhindern. Das Messer ist scharf, vermeiden Sie es zu berühren.
• Überprüfen Sie das Messer und den Unterboden auf Schäden oder Ansammlung von Schmutz. Wenn nötig, reinigen. Überprüfen Sie den Sitz der Messerschraube.

BETRIEBSGEFÄLLE

Siehe Abbildung 9.

■ Bei Gefällen besteht hohe Rutsch- und Sturzgefahr, was schwere Personenschäden verursachen kann. Wenn Sie bei Gefällen Rasen mähen, ist Vorsicht geboten. Wenn Sie sich bei einem Gefälle unsicher fühlen, sollten Sie auf keinen Fall Rasen mähen. Zu Ihrer Sicherheit sollten Sie bei Gefällen mit einem Winkel größer als 15° nicht Rasen mähen. Mähen Sie an Hängen immer quer und niemals nach oben oder unten. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Achten Sie auf Löcher, Furchen, Steine und versteckte Objekte oder Hügel, sie bergen Rutschgefahr. Hohes Gras kann Hindernisse verbergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine und Äste, die von den Schneideelementen in die Luft geworfen werden können. - Achten Sie immer auf sicheren Stand. Ein Ausrutscher oder Sturz kann schwere Personenschäden verursachen. ■ Benutzen Sie das Gerät nicht in der Nähe von Klippen, Gräben und Böschungen; Sie könnten Ihr Gleichgewicht verlieren.

LEEREN DES GRASFANGKORBS

Siehe Abbildung 10.

• Stoppen Sie den Rasenmäher und warten Sie, bis das Messer angehalten hat.
• Öffnen Sie die Klappe der hinteren Auswurföffnung. Greifen Sie den Grasfangkorb am Griff und heben Sie ihn an, um ihn vom Rasenmäher zu entfernen. Leeren Sie den Grasfangkorb.
• Heben Sie die Klappe der hinteren Auswurföffnung an und setzen Sie den Grasfangkorb wieder ein.

Deutsch

WARNUNG

Seien Sie extrem vorsichtig, wenn Sie die Maschine zur Wartung, Reinigung oder zum Transport anheben oder kippen. Das Messer ist scharf; die Messer können sich auch bewegen, wenn der Motor ausgeschaltet ist. Halten Sie alle Körperteile von dem Messer fern, während das Messer frei liegt.

WARTUNG UND PFLEGE

WARNUNG

Prüfen Sie regelmäßig, ob das Messer nach dem Loslassen des Startbügels innerhalb von drei Sekunden anhält. Wenn das Gerät nach drei Sekunden nicht anhält, bringen Sie es zu einem autorisierten Servicecenter.

WARNUNG

Wenn das Gerät nicht richtig gewartet wird, kann die Lebensdauer des Werkzeugs reduziert werden, und eingebaute Sicherheitsfunktionen können nicht richtig funktionieren. Das kann dann das Potenzial für schwere Verletzungen erhöhen. Halten Sie das Produkt immer in gutem Zustand.

WARNUNG

Bevor Sie Wartungsarbeiten durchführen, stoppen Sie das Gerät und warten Sie, bis das Messer vollständig zum Stillstand gekommen ist. Lassen Sie das Gerät abkühlen und lösen Sie dann das Zündkabel von der Zündkerze. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen.

WARNUNG

Beim Service dürfen Sie nur originale Ersatzteile benutzen. Die Benutzung ungeeigneter Ersatzteile könnte schweren Sachschaden verursachen.

ALLGEMEINE WARTUNGSARBEITEN

Sie dürfen die in dieser Bedienungsanleitung beschriebenen Einstellungen und Reparaturen durchführen. Kontaktieren Sie Ihren autorisierten Kundendienst für andere Reparaturen.

• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Plastikteile können durch den Gebrauch handelsüblicher Lösungsmittel beschädigt werden, was sich auch auf ihre Leistung auswirken kann. Verwenden Sie saubere Tücher, um Verunreinigungen wie Staub, Öl,

Schmierstoffe usw. zu entfernen.

■ Überprüfen Sie immer wieder alle Schrauben und Bolzen auf ihren festen Sitz, um eine sichere Handhabung des Rasenmähers zu gewährleisten. Entfernen Sie Ansammlungen von Gras oder Blättern um den Motor und die Motorabdeckung. Wischen Sie den Rasenmäher mit einem feuchten Tuch ab. Benutzen Sie kein Wasser. Überprüfen Sie den Grasfangsack von Zeit zu Zeit auf Schäden.

WARNUNG

Lassen Sie niemals Bremsflüssigkeit, Benzin, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

FUNKENFÄNGER

Das Gerät ist mit einem Funkenfänger (in der Abgasanlage) ausgestattet.

HINWEIS: Wir empfehlen, den Funkenfänger nur in einem autorisierten Service Center reinigen zu lassen.

SCHMIERÖL

Alle Lager in diesem Produkt sind mit ausreichend qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geschmiert. Es ist keine zusätzliche Schmierung erforderlich.

WARNUNG

Schützen Sie Ihre Hände immer mit dicken Handschuhen, wenn Sie die Schneideelemente auswechseln müssen. Falsche Handhabung des Messers könnte zu schweren Verletzungen führen.

AUSTAUSCH DER SCHNEIDEELEMENTE

Siehe Abbildung 11.

WARNUNG

Schützen Sie Ihre Hände immer mit dicken Handschuhen, wenn Sie die Schneideelemente auswechseln müssen. Falsche Handhabung des Messers könnte zu schweren Verletzungen führen.

Seien Sie während Einstellarbeiten an der Maschine vorsichtig. Stellen Sie sicher, dass Ihre Finger nicht zwischen das bewegliche Messer und feststehende Teile der Maschine gelangen.

Für beste Ergebnisse muss das Messer scharf gehalten werden. Ersetzen Sie ein verbogenes oder beschädigtes Messer sofort.

Deutsch

WARNUNG

Benutzen Sie nur vom Hersteller Ihres Rasenmähers zugelassene Ersatzmesser. Ein nicht vom Hersteller Ihres Rasenmähers zugelassenes Messer ist gefährlich und kann zu schweren Verletzungen, Beschädigung Ihres Rasenmähers und Erlöschen Ihrer Garantie führen.

WARNUNG

Entleeren Sie den Kraftstoff, bevor Sie den Mäher kippen und das Messer ersetzen.

Schalten Sie den Motor aus und ziehen Sie das Zündkerzenkabel ab. Lassen Sie das Messer vollständig anhalten. Drehen Sie den Rasenmäher auf eine Seite (mit dem Vergaser nach oben). Stecken Sie ein Stück Holz zwischen dem Schneideblatt und dem Gehäuse, um die Schneideelemente zu fixieren.

• Montage: Siehe Abbildung 11a.
• Entfernen: Siehe Abbildung 11b.
• Lösen Sie die Messerschraube mit einem 9/16-Zoll-Gabelschlüssel oder -Steckschlüssel (nicht mitgeliefert), indem Sie die Schraube von der Unterseite des Rasenmähers aus gesehen gegen den Uhrzeigersinn drehen.

Entfernen Sie die Messerschraube, den Federring, die Unterlegscheibe und das Messer. Montieren Sie das neue Schneidemesser auf der Welle. Vergewissern Sie sich, dass es richtig installiert ist, mit den runden Enden zum Mähergehäuse hin und nicht zum Untergrund hin. Setzen Sie die Unterlegscheibe, die Sicherungsscheibe und die Messerschraube auf die Welle. Ziehen Sie die Schraube handfest an, indem Sie sie von unten gesehen im Uhrzeigersinn drehen.

HINWEIS: Vergewissern Sie sich, dass alle Teile in der Reihenfolge ausgetauscht wurden, in der sie entfernt wurden.

Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel (nicht mitgeliefert) fest, um sicherzustellen, dass die Schraube richtig angezogen ist. Das empfohlene Drehmoment für die Messerschraube beträgt 48-55 Nm.

HINWEIS: Schärfen Sie die Messer nicht, sondern ersetzen Sie sie durch ein neues Teil. Messer müssen gut ausgewuchtet sein, um Schäden und Verletzungen zu vermeiden.

REINIGEN DES LUFTFILTERS

Siehe Abbildung 13.

Der Rasenmäher verfügt über einen Schaumstoff-Luftfilter,

der nicht waschbar ist.

Halten Sie für optimale Leistung und lange Lebensdauer den Luftfilter sauber.

Das Produkt anhalten. Stellen Sie sicher, dass alle bewegenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. Entfernen Sie die Luftfilterabdeckung, indem Sie die Lasche nach unten drücken, während Sie die Abdeckung vorsichtig herausziehen. Entfernen Sie das Luftfilterelement, um es zu überprüfen. Nach dem Entfernen des Luftfilterelements kann der meiste Schmutz durch vorsichtiges Klopfen gegen eine harte Oberfläche oder vorsichtiges Abbürsten der Oberfläche entfernt werden.

HINWEIS: Ein schmutziges Luftfilterelement drosselt den Luftstrom und kann zu einer Beschädigung des Motors führen. Die Lebensdauer des Luftfilterelements hängt von der Umgebung ab, in der der Rasenmäher eingesetzt wird; es sollte regelmäßig überprüft, gereinigt und bei Verschmutzung ausgetauscht werden.

Bauen Sie das gereinigte oder neue Luftfilterelement wieder in den Luftfiltertopf ein. - Setzen Sie die Luftfilterabdeckung wieder ein und sichern Sie sie.

HINWEIS: Der Filter sollte für die beste Leistung einmal jährlich oder bei Bedarf häufiger ausgetauscht werden.

TANKDECKEL

WARNUNG

Ein undichter Tankdeckel stellt eine Feuergefahr dar und muss unverzüglich ersetzt werden!

Ein verstopfter Tankdeckel führt zu einer verschlechterten Motorleistung. Falls die Leistung sich verbessert, wenn der Tankdeckel gelöst wird, kann das Rückschlagventil defekt oder verstopft sein. Ersetzen Sie falls erforderlich den Tankdeckel.

WECHSELN DES MOTORÖLS

Siehe Abbildung 14.

Das Produkt anhalten. Stellen Sie sicher, dass alle bewegenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. - Stellen Sie sicher, dass der Treibstofftank vollständig leer ist, bevor Sie das Gerät umkippen, sonst wird Treibstoff austreten. Das Motoröl sollte nach 20 Stunden Benutzung gewechselt werden. Wechseln Sie das Öl, während das Motoröl noch warm, aber nicht heiß, ist. Dadurch kann das Öl schnell und vollständig abgelassen werden. Entfernen Sie den Öldeckel/Messstab.

Deutsch

• Kippen Sie den Rasenmäher auf eine Seite und lassen Sie das Öl durch das Einfüllloch in einen zugelassenen Behälter abfließen.
• Stellen Sie Ihren Rasenmäher aufrecht und füllen Sie Öl ein, wie in dem Kapitel Einfüllen/Überprüfen von Öl beschrieben.

HINWEIS: Benutztes Öl sollte in einem zugelassenen Abfallbetrieb entsorgt werden. Fragen Sie Ihren Ölhändler nach weiteren Informationen.

WARTUNG DER ZÜNDKERZE

Siehe Abbildung 12.

Der Elektrodenabstand der Zündkerze muss richtig eingestellt sein und frei von Ablagerungen sein, damit der Motor richtig funktioniert. Zum Überprüfen:

• Das Produkt anhalten. Stellen Sie sicher, dass alle bewegenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. Entfernen Sie die Zündkerzenkappe. Entfernen Sie Schmutz um den Fuß der Zündkerze. Entfernen Sie die Zündkerze mit einem 13/16 in. Zündkerzenschlüssel (nicht mitgeliefert).
• Überprüfen Sie die Zündkerze auf Schäden und reinigen Sie sie mit einer Drahtbürste, bevor sie wieder eingebaut wird. Wenn ein Isolator gerissen oder abgeplatzt ist, sollte die Zündkerze ersetzt werden.

HINWEIS: Empfohlene Zündkerzenmodelle sind TORCH F7RTC oder NGK BPR6ES.

• Messen des Elektrodenabstands: Der richtige Elektrodenabstand ist 0,71 mm - 0,79 mm. Wenn es erforderlich ist, den Abstand zu vergrößern, biegen Sie vorsichtig die Erdelektrode (oben). Zum Verkleinern des Abstands klopfen Sie die Erdelektrode vorsichtig auf eine harte Fläche.
• Setzen Sie die Zündkerze ein; schrauben Sie mit der Hand ein, um ein Verschneiden des Gewindes zu vermeiden. Mit einem Schraubenschlüssel festziehen, um die Unterlegscheibe zusammenzupressen. Wenn die Zündkerze neu ist, reicht 1/2 Drehung um die Unterlegscheibe ausreichend zu festzuziehen. Wenn eine gebrauchte Zündkerze weiter verwendet wird, ziehen Sie eine 1/8 bis 1/4 Umdrehung an.

HINWEIS: Eine falsch angezogene Zündkerze wird sehr heiß und könnte den Motor beschädigen.

Zündkerzenkappe aufstecken.

WARTUNG DES ANTRIEBS

Siehe Abbildung 15.

Um eine geschmeidige Arbeitsleistung der Räder zu gewährleisten, sollen diese vor der Einlagerung gereinigt werden.

Entfernen Sie die Radkappe. Entfernen Sie die Mutter und das Rad und legen Sie

zur Seite.

Entfernen Sie Sicherungsring, Stifte und Laufrad. Entfernen Sie Schmutz und Staub von diesen Teilen mit einem sauberen, trockenen Tuch. Sollte es notwendig sein, können Sie für hartnäckigen Schmutz Alkohol verwenden.

VORSICHT: Benutzen Sie keine Schmiermittel für die Räder und deren Komponenten. Schmierung kann zum Versagen der Radteile bei der Benutzung führen und dadurch Beschädigung des Rasenmähers verursachen.

Installieren Sie wieder das Antriebsgetriebe mit den Pfeilen zum Vorderteil des Rasenmähers hin. Bauen Sie die Stifte und den Sicherungsring wieder zusammen. Installieren Sie wieder das Rad und die Mutter. Mutter zum Sichern festziehen. Montieren Sie die Radkappe.

WECHSEL DER RÄDER

Siehe Abbildung 16.

WARNUNG

Benutzen Sie nur vom Hersteller zugelassene Ersatzräder. Nicht vom Hersteller empfohlene Räder zu verwenden, ist gefährlich und kann zu schweren Verletzungen führen.

• Das Produkt anhalten. Stellen Sie sicher, dass alle bewegenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. Entfernen Sie die Radkappe. Entfernen Sie die Mutter von der Radachse und entfernen dann das Rad. Mit neuem Rad ersetzen und die Mutter festziehen. Montieren Sie die Radkappe.

TRANSPORT UND LAGERUNG

LAGERUNG DES PRODUKTS

Beim Lagern des Rasenmähers für 30 Tage und länger:

• Sollten Sie einen Kraftstoffstabilisator benutzen, folgen Sie den Anweisungen des Herstellers für das Hinzufügen in den Kraftstofftank. Lassen Sie den Motor mindestens 10 Minuten nach der Zugabe des Stabilisators laufen, damit der Stabilisator den Vergaser erreicht.

WARNUNG

Lagern Sie den Rasenmäher nicht mit Benzin im Tank innerhalb eines Gebäudes, wo Dämpfe eine Flamme oder einen Funken erreichen können.

• Wenn Sie keinen Kraftstoffstabilisator benutzen, halten Sie den Motor laufen, bis das Benzin im Mäher vollständig aufgebraucht ist. Nachdem der Motor gestoppt ist, lassen Sie das Messer vollständig anhalten und ziehen Sie die Zündkerzenkappe. Drehen Sie das Treibstoffventil auf die geschlossene Position. Drehen Sie den Rasenmäher auf eine Seite (mit dem Vergaser nach oben) und entfernen Sie Grasreste, die sich an der Unterseite des Rasenmähers angesammelt haben. Reinigen Sie die Unterseite des Gehäuses. ■ Wischen Sie den Rasenmäher mit einem feuchten Tuch sauber.
• Überprüfen Sie alle Muttern, Bolzen, Griffe und Schrauben, ob sie fest sitzen. ■ Überprüfen Sie die Schneidelemente auf Beschädigungen, Brüche und Verschleiß. Lassen Sie jeden Schaden sofort beheben. Lagern Sie den Rasenmäher an einem gut belüfteten Ort, der sauber, trocken und außer Reichweite von Kindern ist. Lagern Sie ihn nicht in der Nähe von ätzenden Materialien, wie zum Beispiel Dünger oder Streusalz.

Um den Handgriff vor der Lagerung zu verkleinern:

Siehe Abbildung 3.

• Lockern Sie die Mutter der Seilführung. Entfernen Sie das Starterteil aus der Führung und lassen Sie es in den Motor einziehen. Entfernen Sie die Griffknöpfe und Schrauben von jeder Seite am unteren Teil des Griffbügels (der am Mähergehäuse angebracht ist).
• Lösen Sie vollständig den Handgriff seitlich und falten Sie den oberen Handgriff nach unten.
• Drücken Sie beide Seiten des unteren Handgriffs nach innen und heben Sie sie aus der Aufnahme des Handgriffs heraus. Knicken Sie den unteren Griff nach vorne und stellen Sie sicher, dass die Steuerkabel nicht verbogen oder geknickt werden.

TRANSPORT

• Halten Sie das Gerät an, ziehen Sie das Zündkabel ab und warten Sie, bis das Messer vollständig gestoppt hat. Lassen Sie das Produkt ausreichend abkühlen, bevor Sie es lagern oder transportieren. Entfernen Sie alle Fremdkörper vom Produkt. Lagern Sie das Produkt an einem kühlen, trockenen und gut belüfteten Ort, der Kindern keinen Zugang bietet. Von korrodierend wirkenden Stoffen, wie Gartenchemikalien und Enteisungssalzen, fernhalten. Nicht im Freien lagern. Sichern Sie das Produkt beim Transport in einem Fahrzeug gegen Bewegung oder Herunterfallen, um

Verletzungen an Personen und Beschädigung des Produkts zu verhindern.

WARNUNG

Seien Sie extrem vorsichtig, wenn Sie die Maschine zur Wartung, Reinigung oder für den Transport anheben oder kippen. Halten Sie alle Körperteile von dem Messer fern, während das Messer frei liegt.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschrieben benutzt wird, ist es unvermeidlich, ein gewisses Restrisiko vollständig zu beseitigen. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollte entsprechend auf folgende Punkte achten:

Durch Vibrationen verursachte Verletzungen. - Verwenden Sie für jede Arbeit das immer richtige Werkzeug. Benutzen Sie die vorgesehenen Griffe und schränken Sie die Arbeitszeit und Exposition ein. Durch Lärm verursachte Verletzungen. - Lärm kann zu Gehörschäden führen. Tragen Sie einen Gehörschutz und schränken Sie die Belastung ein. - Verletzungen durch Kontakt mit den Messern. Durch geschleuderte Objekte verursachte Verletzungen.

RISIKOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Produkts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud-Syndrom beiträgt. Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag.

Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf.

Deutsch

WARNUNG

Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pausen, wenn Sie ein Werkzeug für lange Zeit benutzen.

SYMBOL

Einige der folgenden Symbole könnten mit diesem Produkt verwendet werden. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich ihre Bedeutung. Ein gutes Verständnis dieser Symbole erlaubt es Ihnen, das Produkt besser und sicherer einzusetzen.

Sicherheitsvorkehrungen, die sich auf Ihre Sicherheit auswirken.

Um das Risiko von Verletzungen zu minimieren, muss der Benutzer die Bedienungsanleitung lesen und verstehen, bevor er dieses Produkt benutzt.

Um Verletzungen zu vermeiden, halten Sie sich immer fern von sich bewegenden Teilen.

Gefahr! Halten Sie Hände und Füße fern.

Gefahr von Querschlägern. Halten Sie alle Außenstehenden mindestens 15 Meter fern.

Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten durchführen.

Entfernen Sie Gegenstände, die von dem drehenden Messer geschleudert werden könnten.

Halten Sie andere Personen in sicherer Entfernung von dem Produkt.

Vermeiden Sie zur Verringerung des Verletzungs- oder Beschädigungsrisikos den Kontakt mit heißen Oberflächen.

Das Gerät ist eine potenzielle Quelle für Stromschläge. Nicht der Feuchtigkeit, Regen oder Schnee aussetzen. Nicht mit nassen Händen oder Füßen bedienen.

Bei Verwendung des Geräts wird Kohlenmonoxid freigesetzt, ein geruch- und farbloses, giftiges Gas. Das Einatmen von Kohlenmonoxid kann zu Übelkeit, Ohnmacht oder Tod führen.

Geben Sie ein Motoröl der Viskositätsklasse SAE 10W-30 API-SJ oder ein Motoröl mit höherer Viskosität in den Öltank.

Füllen Sie den Kraftstofftank mit bleifreiem Benzin (91 ROZ oder höher).

Drücken Sie die Einspritzpumpe 3 Mal.

Drücken Sie den Startbügel gegen den Griff.

Ziehen Sie den Anlassgriff höchstens zweimal. Sobald der Motor anspringt, lassen Sie den Anlassgriff langsam los, sodass das Seil nicht zurückschnappt.

Mähen Sie, wenn der Grasauffangbehälter leer ist.

Hören Sie mit dem Mähen auf, wenn der Graskorb voll ist.

Das Benzin und seine Dämpfe sind explosiv und können schwere Verbrennungen verursachen oder zum Tod führen.

Treibstoff und Treibstoffdämpfe sind hochentzündlich und explosiv. Feuer oder Explosionen können schwere Verbrennungen oder Tod verursachen.

Verwenden Sie bleifreies Benzin für Autos mit einem Oktanindex von 91 (R + M) / 2 oder höher.

Verwenden Sie ein Motoröl der Viskositätsklasse SAE 10W-30 API-SJ oder ein Motoröl mit höherer Viskosität.

Dieses Gerät entspricht allen gesetzlichen Normen des Landes der Europäischen Union, in dem es gekauft wurde.

EurAsiatisches Konformitätszeichen

001

Ukrainisches Prüfzeichen

Drücken Sie den Startbügel gegen den Griff, damit der Motor weiterläuft. Lassen Sie den Startbügel los, um das Produkt anzuhalten.

Deutsch

Eigenantrieb: Halten Sie den

Startbügel nach unten, während

Sie den Antriebssteuerungshebel

zum Griff drücken. Lassen Sie den

Antriebssteuerungshebel los, um den

Antrieb zu stoppen.

Der garantierte Schallleistungspegel

beträgt 96 dB(A).

Das Produkt anhalten.

Deutsch

WARTUNGSPLAN

	Vor jedem Gebrauch	Nach dem er-sten Monat oder 20 Betriebsstunden	Alle 3 Monate oder 50 Betriebsstunden	Alle 6 Monate oder 100 Betriebsstunden	Alle 12 Mona-te oder nach 300 Betriebsstunden
Motoröl prüfen	■
Motorschmierung aus-tauschen		■		■
Luftfi Iter prüfen	■
Den Luftfi Iter reinigen.			■
Luftfi Iter austauschen					■
Zündkerze prüfen/ein-stellen				■
Ersatz Zündkerze					■
Leerlaufdrehzahl prüfen/einstellen*					■
Ventilspiel prüfen/ein-stellen*					■
Kraftstofftank und Filter reinigen*				■
Treibstoffschlauch überprüfen					■
Überprüfen Sie auf abge-nutzte oder beschädigte Teile.	■
Überprüfen Sie die Funktion aller Sicher-heitsschalter und dem Sicherheitsbügel	■
Überprüfen Sie, ob die Messer innerhalb von 3 Sekunden stoppt, nach-dem der Sicherheitsbü-gel losgelassen wurde.	■

• Diese Aufgaben sollen nur von einem autorisierten Kundendienst durchgeführt werden.

HINWEIS: Wenn das Gerät in Bereichen mit hohem Staubaufkommen verwendet wird, sollte die Wartung früher durchgeführt werden.

Wenn der Motor die in der Tabelle angegebenen Maximalzahlen überschritten hat, sollen die Wartungsintervalle entsprechend den in der Tabelle angegebenen Zeiten oder Stunden festgelegt werden.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösung
Griff ist nicht in der richtigen Position.	Griff ist falsch positioniert. Überprüften Sie, dass derunte Teil des Griffs ganz nach hinten gedrück und in die richtige Position eingerastet ist.Griffknöpfene nicht festgezogen. Ziehen Sie den Handgriff richtig an.
Mäher startet nicht. Kein Benzin. Füllen Sie Treibstoff in den Der Motor ist überflutet.Alter Kraftstoff. Verwenden Sie frischen	Den Rasenmäher. Wenn derRasenmáher immer noch nicht startet,kontaktieren Sie ihren Kundenservice.Warten Sie 15 Minuten,versuchen Sie dann wieder den Motor zu starten. Siehe Abschnitt "Anlassen/Stoppen des Rasenmäbers".Kraftstoff. Kraftstoff der äther als 30 Tage ist, kann verhindern, dass das Gerät startet.
	Kein Zündfunke. Auf Funken prüfen. DieZündkerze hereausnahmen. Bringen Sie den Zündkerzenstecker wieder an und setzen Sie die Zündkerze auf den Metallzylinder. Ziehen Sie das Starter-seil und achtten Sie auf Funken an der Zündkerzenspitze. Wenn es keinen Funken gibt, wiederholen Sie den Test mit einer neuen Zündkerze.Kontaktieren Sie einen autorisierten Kundendienst.
Mäher ist schwer zu schieren.	Das zu mahende Gras ist zu hoch.Das Gehäuse und das Messer des Rasenmäbers werden durch schweres Gras gezogen.Schnitthöhe ist zu niedrig.	Vergrößern Sie die Schnitthöhe.
R a s e n m a h er vibriert bei hoher Geschwindigkeit	Unwucht des Messers. Ersetzen Sie dasVerbogene Motorwelle. Das Produkt anhalten. Stellen Sie safer, dass alle bewegenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. Auf Schäden überprüfen. Lassen Sie den Schaden in einem autorisierten Service Center reparieren, bevor Sie wieder mit dem Gerät arbeiten.
Mäher mulcht nicht richtig.	Nasses Schnittgut kann an dem Unterboden anhaften.	Warten Sie vor dem Mähen bis das Gras getrocknet ist.
Das Grasauffangbe-hälter füllt sich nicht mit Gras, obwohl das Gras geschnitten wird.	Der Auswurfkanal ist blockiert.	Das Produkt anhalten. Stellen Sie safer, dass alle be-weigenden Teile vollständig angehalten sind. Lassen Sie den Motor abkühlen. Ziehen Sie das Zündkerzenkabel ab. Entfernen Sie den Grasfangkorb und haben den Deckel der Auswurföffnung. Achten sie auf das scharfe Messer und vermeiden Kontakt. Entfernen Sie die Ablagerungen aus der Auswurföffnung.
	Schnitthöhe ist zu niedrig. VergrößernSie die Schnitthöhe. Wird sehr nasser Rasen bei einer niedrigen Schnitthöhe gemäht, kann es sein, dass der Rasenmáher das Schnittgut nicht korrekt in den Grasfangbehälter befindern kann. Wir empfehlen, die Schnitthöhe hoch zu stellen oder den Rasen zu mühen, wenn er abgetrocknet ist.

Spanisch

VORGESCHRIEBENE VERWENDUNG

Illustrationsblatt Mutter

Kabelguide

WARTUNG

HINWEIS: Empfohlene Zündkerzenmodelle sind TORCH F7RTC oder NGK BPR6ES.

PJOVIMO GELEZTÉS PAKEITIMAS

Skatiet 11. attēlu.

BRĪDINĀJUMS

Vienmēr aizsargājiet rokas. Nomainot asmeņus, valkājiet biezus cimdus un/vai aptiniet pļaušanas asmeņu malas ar lupatām vai citu materiālu. Nepareiza rīkošanās ar asmeni var radīt nopietnus ievainojumus.

Ievērojiet piesardzību, veicot pļaujmašīnas asmens nomaiņu. Nodrošiniet, lai jūsu pirksti nevarētu tikt iespiesti starp kustīgo asmeni un izstrādājuma fiksētajām daļām.

Lai iegūtu labākus rezultātus, pļaujmašīnas asmeņiem vienmēr jābūt asiem. Nekavējoties nomainiet saliektu vai bojātu asmeni.

BRĪDINĀJUMS

PJOVIMO GELEZTÉS PAKEITIMAS

Skatiet 11. attēlu.

BRĪDINĀJUMS

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für diese Produkte die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Diese Produkte wurden ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht keine Garantie.
2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Gartenwerkzeuge (AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf der Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.
3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, entgegen der Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

- Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind

Geräte, an denen Veränderungen vorgenommen wurden

• Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke,

Seriennummer) unleserlich gemacht, verändert oder entfernt wurde

Schäden durch Nichtbeachtung der Bedienungsanleitung

nicht CE-zertifizierte Geräte

• Geräte, an denen durch nicht qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden
• Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden, oder Geräte, die mit einer fehlerhaften Treibstoffmischung (Treibstoff, Öl, Ölanteil) betrieben wurden
• Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

normaler Verschleiß von Ersatzteilen

unangemessene Nutzung, Überlastung des Geräts, Nutzung nicht genehmigter Zubehörteile oder Ersatzteile, regelmäßige Einstellung oder Wartungsreinigung des Vergasers, Komponenten (Ersatzteile und Zubehörteile), die natürlichem Verschleiß unterliegen, einschließlich, aber nicht begrenzt auf Service- und Wartungssets, Kohlebürsten, Lager, Spannvorrichtungen, SDS-Bohreraufnahme/Bit-Adapter, Netzkabel, Zusatzhandgriff,

Transportkoffer, Schließplatten, Staubbeutel, Staubabführungen, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern, einschließlich, aber nicht beschränkt auf Fadenköpfe, Antriebsriemen, Kupplungen, die Klingen von Heckenscheren oder Rasenmähern, Kabelstränge, Gaszüge, Zinken, Steckbolzen, Luftfilter, Saug- und Gebläserohre oder Düsen, Fangsäcke und Gurte, Führungsschienen, Sägeketten, Schläuche, Verbinder, Sprühdüsen, Räder, Sprühstäbe, innere Rollen, äußere Spulen, Schneidfaden, Zündkerzen, Luftfilter, Benzin-Ölfilter, Häcksel-Messer usw.

1. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.
2. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Daraus ergibt sich weder eine Garantieveränderung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
3. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei und Russland. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.rybitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu finden.

GARANTIEBEDINGUNGEN VON RYOBI

KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklären wir, dass die Produkte

Benzinrasenmäher

Marke: RYOBI

Modellnummer: RLM46160S

Seriennummernbereich: 46291801000001-46291801999999

den folgenden europäischen Richtlinien und harmonisierten Normen entsprechen:

2006/42/EG, 2000/14/EG, 2005/88/EG, 2016/1628/EU, 2011/65/EU

2014/30/EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013

+A1:2016+A2:2017, EN ISO 14982:2009, EN 50581:2012

Gemessener Schallleistungspegel: 93,1 dB (A)

Garantierter Schalleistungspegel: 96 dB (A)

Konformitätsbewertungsmethode gemäß Anhang VI der Richtlinie 2000/14/EG, ergänzt durch 2005/88/EG.

Die benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße 199, 80686 München, Deutschland, hat die EG-Baumusterprüfung durchgeführt, und die CE-Kennnummer ist 0036.

Sven Eschrich

VP Entwicklung - TTI Bereich Outdoor Power

30. Oktober 2018

Bevollmächtigt, die technischen Unterlagen zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH

Benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik,

TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße

199, 80686 München, Deutschland, CE-Kennnummer 0036.

Sven Eschrich

Vizepräsident Entwicklung - Abteilung für Outdoor-Power-Geräte TTI

30. Oktober 2018

JIHIOO, VERANTWORTLICH FÜR DIE ERSTELLUNG DER TECHNISCHEN DOKUMENTATION:

Alexander Krug, Direktor

Techtronic Industries GmbH

Benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik, Westendstraße 199, 80686 München, Deutschland, erteilte die EG-Baumusterprüfbescheinigung mit der Kennnummer 0036.

C

Sven Eschrich

Vizepräsident für Technik - Abteilung TTI Außenbereichsgeräte mit Antrieb

30. Oktober 2018

Benannte Stelle TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik,

Westendstraße 199, 80686 München, Deutschland. Sie hat die EG-Baumusterprüfung durchgeführt, und die EG-Kennnummer ist 0036.

C

Sven Eschrich

Vizepräsident für Technik - Abteilung TTI Außenbereichsprodukte

30. Oktober 2018

Pilvarots sastadit tehnisko failu:

Alexander Krug, Izpilddirektors

Techtronic Industries GmbH

Benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld

Fördertechnik, Westendstraße 199, 80686 München, Deutschland, hat die EU-Baumusterprüfung durchgeführt und die Kennnummer ist 0036.

C

Sven Eschrich

Vizepräsident für technische Angelegenheiten - Abteilung für elektrische Außengeräte TTI

30. Oktober 2018

Benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld

Fördertechnik, Westendstraße 199, 80686 München, Deutschland, hat die EU-Baumusterprüfung durchgeführt

und die Kennnummer CE 0036.

C

Sven Eschrich

Technischer Direktor - Abteilung für elektrische Außengeräte TTI

30. Oktober 2018

D03BIN HA cKaNaDaHnRA TexHiHOro paIna:

Die benannte Stelle, TÜV SÜD Industrie Service GmbH; Geschäftsfeld Fördertechnik,

Westendstraße 199, 80686 München, Deutschland, hat die AT-Typgenehmigungsprüfung durchgeführt

und die Zertifikatsnummer lautet: 0036.

C

Sven Eschrich

RYOBI ist ein Markenzeichen von Ryobi Limited und wird unter Lizenz verwendet.

TORCH ist ein eingetragenes Warenzeichen der ZhuZhou Torch Spark Plug Company Limited.

NGK ist ein eingetragenes Warenzeichen der NGK SPARK PLUG CO., LTD.
