Termék típusa	Akkus ágvágó fűrész (tartozék)
Márka	Kärcher
Modell	MT CS 25036
Kompatibilitás	Multi-Tool MT 36 Bp
Üzemi feszültség	36 V
Maximális fordulatszám	10 000 ±10 % /perc
Olajtartály kapacitása	200 ml
Maximális vágási átmérő	180 mm
Maximális munkamagasság	2,7 m
Méretek (H × Sz × M)	946 × 117 × 168 mm
Tömeg (csak fűrész, akkumulátor nélkül)	2,0 kg
Hangnyomásszint (LpA)	92,6 dB(A)
Hangteljesítményszint (LwA)	100,7 dB(A)
Kéz-kar rezgés (első fogantyú)	3,0 m/s²
Kéz-kar rezgés (hátsó fogantyú)	2,9 m/s²
Fő funkciók	Ágvágás, ágak vágása 180 mm-ig
Karbantartás és tisztítás	Használat után puha, száraz ruhával tisztítás; láncfeszesség ellenőrzése minden használat előtt; láncolajozás; lánc és vezetősín cseréje szükség esetén
Biztonság	Láncvédő, ütközőfog, motorleállítás, akkumulátor eltávolítása karbantartás előtt, biztonsági távolság 15 m, PPE kötelező
Pótalkatrészek és javíthatóság	Lánc, vezetősín, tartályfedél, sínanya; javítás csak hivatalos szervizben
Általános információk	Professzionális kültéri használat; 200 oldalas használati útmutató több nyelven; garancia az ország feltételei szerint

Gyakran ismételt kérdések - MT CS 25036 Kärcher

Hogyan állítsam be a láncfeszességet a Kärcher MT CS 25036 fűrészen?

Lazítsa meg a vezetősín anyáját, majd a megfelelő csavarral állítsa be a feszességet. A sín és a lánc közötti távolságnak 4,0 mm-nek kell lennie. Ezután húzza meg az anyát. Viseljen védőkesztyűt.

Milyen olajat használjak a láncolaj-tartályba?

Használjon speciális láncfűrész-olajat. A tartály űrtartalma 200 ml. Töltse lassan a túltöltés elkerülése érdekében.

Milyen védőfelszerelést kell viselnem használat közben?

Viseljen sisakot (EN 397), hallásvédőt (EN 352-1), védőszemüveget vagy arcvédőt (EN 166 vagy EN 1731), vágásálló kesztyűt (EN 381-7) és csúszásmentes biztonsági cipőt (EN 20345).

Hogyan kerüljem el a visszarúgást (kickback)?

Tartsa a fűrészt két kézzel, kerülje a sín hegyének érintkezését tárgyakkal, ne dolgozzon tompa lánccal, és csak a gyártó által ajánlott síneket és láncokat használja.

Mekkora biztonsági távolságot kell betartani?

Tartsa távol a nézőket (gyermekek, állatok) legalább 15 méterre a munkaterülettől. Tartson legalább 10 méter távolságot a légvezetékektől.

Hogyan szállítsam és tároljam biztonságosan a fűrészt?

Távolítsa el az akkumulátort, hagyja kihűlni, fedje le a láncot a láncvédővel. Tárolja száraz, szellős helyen, gyermekektől elzárva, maró anyagoktól védve. Szállításkor rögzítse a készüléket a mozgás elkerülése érdekében.

Mit tegyek, ha a fűrész működés közben leáll?

Ellenőrizze, hogy a lánc nem akadt-e be törmelék miatt. Ha igen, távolítsa el a beszorult anyagot. Ha a motor túlmelegedett, hagyja abba a munkát és hagyja lehűlni.

Mi a lánc cseréjének menete?

Távolítsa el a sín anyáját, lazítsa meg a feszítőcsavart, vegye le a fedelet és a sínt. Szerelje fel az új láncot a forgásirány betartásával, majd a sínt. Állítsa be a feszességet 4,0 mm-re.

Használhatom a fűrészt más szerszámokkal, mint a Multi-Tool MT 36 Bp?

Nem, a tartozék kizárólag a Kärcher Multi-Tool MT 36 Bp készülékhez készült. Más használata tilos és kockázatokat okozhat.

Hogyan karbantartsam a fűrészt hosszabb tárolás (több mint egy hónap) esetén?

Tisztítsa meg, enyhén olajozza meg a láncot a rozsdásodás elkerülése érdekében (használjon a szerviz által ajánlott rozsdagátló spray-t), és tárolja száraz, jól szellőző helyen.

HASZNÁLATI ÚTMUTATÓ MT CS 25036 Kärcher

Biztonsági tanácsok 94

Rendeltetésszerű alkalmazás 97

Környezetvédelem 97

Szállított tartozékok 97

Biztonsági berendezések 97

Szimbólumok a készüléken 97

Védőruha 97

A készülék leírása 98

Üzembe helyezés 98

Üzemeltetés 98

Szállítás 98

Raktározás 99

Karbantartási munkálatok 99

1 Segítség üzemzavarok esetén 99 2 Garancia 100

Műszaki adatok 100

Rezgés- és zajérték 100

EU-megfelelőségi nyilatkozat 100

Biztonsági tanácsok

A készülék használata előtt olvassa el ezt az eredeti üzemeltetési útmutatót. Ennek megfelelően járjon el. Őrizze meg az eredeti kezelési útmutatót későbbi használatra vagy a következő tulajdonos számára.

Veszélyfokozat

△VESZÉLY

Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

△FIGYELMEZTETÉS

• Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

△VIGYÁZAT

• Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

• Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

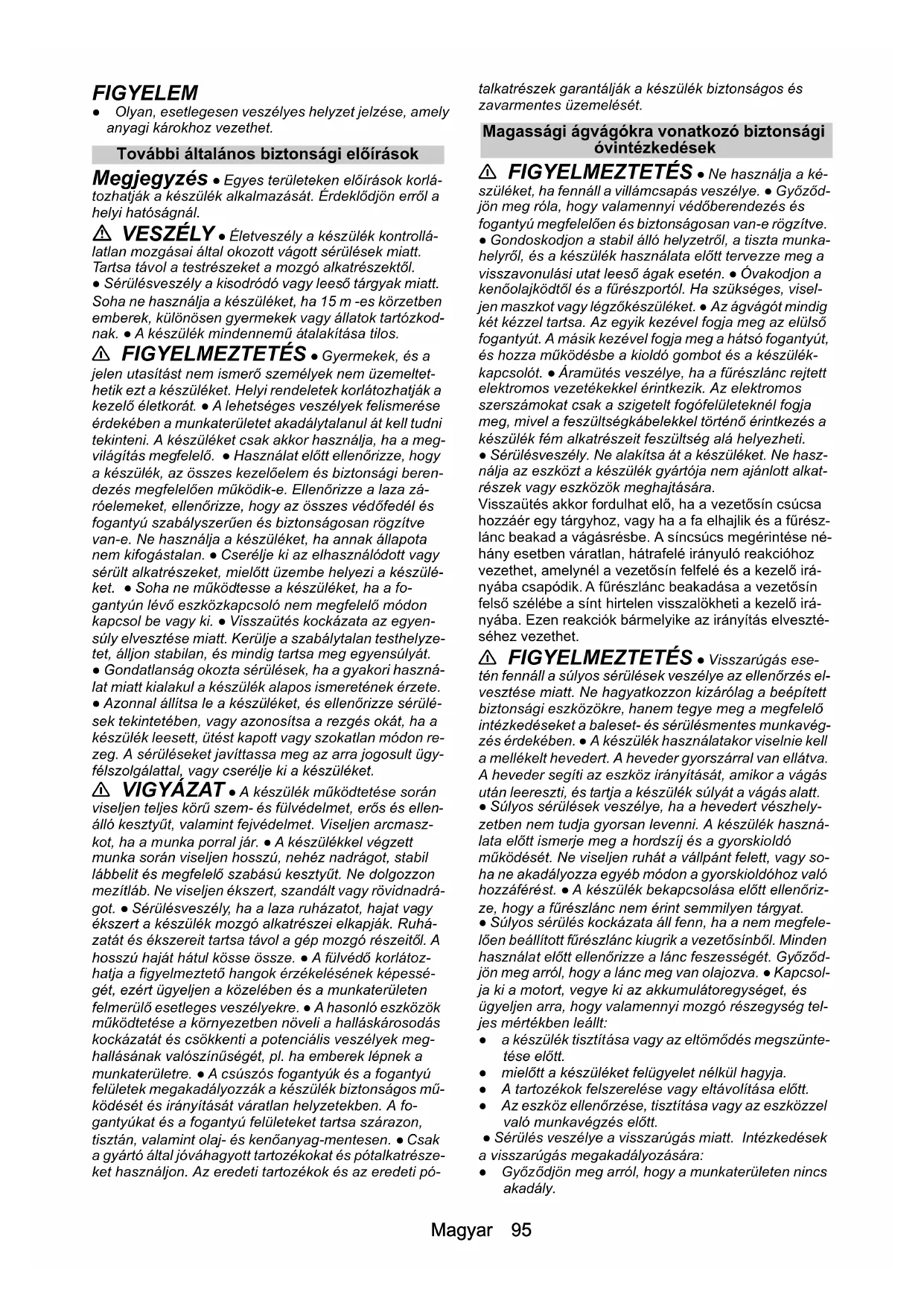

További általános biztonsági előírások

Megjegyzés: Egyes területeken előírások korlátozhatják a készülék alkalmazását. Érdeklődjön erről a helyi hatóságnál.

VESZÉLY • Életveszély a készülék kontrollálatlan mozgásai által okozott vágott sérülések miatt. Tartsa távol a testrészeket a mozgó alkatrészektől. - Sérülésveszély a kisodródó vagy leeső tárgyak miatt. Soha ne használja a készüléket, ha 15 m-es körzetben emberek, különösen gyermekek vagy állatok tartózkodnak. - A készülék mindennemű átalakítása tilos. FIGYELMEZTETÉS Gyermekek, és a jelen utasítást nem ismerő személyek nem üzemeltethetik ezt a készüléket. Helyi rendeletek korlátozhatják a kezelő életkorát. A lehetséges veszélyek felismerése érdekében a munkaterületet akadálytalanul át kell tudni tekinteni. A készüléket csak akkor használja, ha a megvilágítás megfelelő. Használat előtt ellenőrizze, hogy a készülék, az összes kezelőelem és biztonsági berendezés megfelelően működik-e. Ellenőrizze a laza záróelemeket, ellenőrizze, hogy az összes védőfedél és fogantyú szabályszerűen és biztonságosan rögzítve van-e. Ne használja a készüléket, ha annak állapota nem kifogástalan. Cserélje ki az elhasználódott vagy sérült alkatrészeket, mielőtt üzembe helyezi a készüléket. Soha ne működtesse a készüléket, ha a fogantyún lévő kapcsoló nem megfelelő módon kapcsol be vagy ki. Visszarúgás kockázata az egyensúly elvesztése miatt. Kerülje a szabálytalan testhelyzetet, álljon stabilan, és mindig tartsa meg egyensúlyát. Gondatlanság okozta sérülések, ha a gyakori használat miatt kialakul a készülék alapos ismeretének érzete. - Azonnal állítsa le a készüléket, és ellenőrizze sérülések tekintetében, vagy azonosítsa a rezgés okát, ha a készülék leesett, ütést kapott vagy szokatlan módon rezeg. A sérüléseket javíttassa meg az arra jogosult ügyfélszolgálattal, vagy cserélje ki a készüléket. VIGYÁZAT. A készülék működtetése során viseljen teljes körű szem- és fülvédelmet, erős és ellenálló kesztyűt, valamint fejvédelmet. Viseljen arcmaszkot, ha a munka porral jár. A készülékkel végzett munka során viseljen hosszú, nehéz nadrágot, stabil lábbelit és megfelelő szabású kesztyűt. Ne dolgozzon mezítláb. Ne viseljen ékszert, szandált vagy rövidnadrágot. Sérülésveszély, ha a laza ruházatot, hajat vagy ékszert a készülék mozgó alkatrészei elkapják. Ruházatát és ékszerét tartsa távol a gép mozgó részeitől. A hosszú hajat hátul kösse össze. A fülvédő korlátozhatja a figyelmeztető hangok érzékelésének képességét, ezért ügyeljen a közelében és a munkaterületen felmerülő esetleges veszélyekre. A hasonló eszközök működtetése a környezetben növeli a halláskárosodás kockázatát és csökkenti a potenciális veszélyek meghallásának valószínűségét, pl. ha emberek lépnek a munkaterületre. A csúszós fogantyúk és a fogantyúfelületek megakadályozzák a készülék biztonságos működését és irányítását váratlan helyzetekben. A fogantyúkat és a fogantyúfelületeket tartsa szárazon, tisztán, valamint olaj- és kenőanyag-mentesen. Csak a gyártó által jóváhagyott tartozékokat és pótalkatrészeket használjon. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a készülék biztonságos és zavarmentes üzemelését.

pótalkatrészek garantálják a készülék biztonságos és zavarmentes üzemelését.

Magassági ágvágókra vonatkozó biztonsági óvintézkedések

FIGYELMEZTETÉS: Ne használja a készüléket, ha fennáll a villámcsapás veszélye. Győződjön meg róla, hogy valamennyi védőberendezés és fogantyú megfelelően és biztonságosan van-e rögzítve.

Gondoskodjon a stabil álló helyzetről, a tiszta munkahelyről, és a készülék használata előtt tervezze meg a visszavonulási utat leeső ágak esetén. Óvakodjon a kenőolajoktól és a fűrészportól. Ha szükséges, viseljen maszkot vagy légzőkészüléket. Az ágvágót mindig két kézzel tartsa. Az egyik kezével fogja meg az első fogantyút. A másik kezével fogja meg a hátsó fogantyút, és hozza működésbe a kioldógombot és a készülékkapcsolót. Áramütés veszélye, ha a fűrészlánc rejtett elektromos vezetékekkel érintkezik. Az elektromos szerszámokat csak a szigetelt fogófelületeknél fogja meg, mivel a feszültségkábellel történő érintkezés a készülék fém alkatrészeit feszültség alá helyezheti. - Sérülésveszély. Ne alakítsa át a készüléket. Ne használja az eszközt a készülék gyártója által nem ajánlott alkatrészek vagy eszközök meghajtására.

Visszaütés akkor fordulhat elő, ha a vezetősín csúcsa hozzáér egy tárgyhoz, vagy ha a fa elhajlik és a fűrészlánc beakad a vágásrésbe. A síncsúcs megérintése néhány esetben váratlan, hátrafelé irányuló reakcióhoz vezethet, amelynél a vezetősín felfelé és a kezelő irányába csapódik. A fűrészlánc beakadása a vezetősín felső szélén a sínt hirtelen visszalökheti a kezelő irányába. Ezen reakciók bármelyike az irányítás elvesztéséhez vezethet.

FIGYELMEZTETÉS: Visszarúgás esetén fennáll a súlyos sérülések veszélye az ellenőrzés elvesztése miatt. Ne hagyatkozzon kizárólag a beépített biztonsági eszközökre, hanem tegyen meg a megfelelő intézkedéseket a baleset- és sérülésmentes munkavégzés érdekében. A készülék használatakor viselnie kell a mellékelt hevedert. A heveder gyorszáras. A heveder segíti az eszköz irányítását, amikor a vágás után leereszti, és tartja a készülék súlyát a vágás alatt.

Súlyos sérülések veszélye, ha a hevedert vészhelyzetben nem tudja gyorsan levenni. A készülék használata előtt ismerje meg a hordszíj és a gyorskioldó működését. Ne viseljen ruhát a vállpánt felett, vagy soha ne akadályozza egyéb módon a gyorskioldóhoz való hozzáférést. A készülék bekapcsolása előtt ellenőrizze, hogy a fűrészlánc nem érint semmilyen tárgyat.

Súlyos sérülés kockázata áll fenn, ha a nem megfelelően beállított fűrészlánc kiugrik a vezetősínből. Minden használat előtt ellenőrizze a lánc feszességét. Győződjön meg arról, hogy a lánc meg van olajozva. Kapcsolja ki a motort, vegye ki az akkumulátoregységét, és ügyeljen arra, hogy valamennyi mozgó részegység teljes mértékben leállt:

• a készülék tisztítása vagy az eltömődés megszüntetése előtt, mielőtt a készüléket felügyelet nélkül hagyja.
• A tartozék felszerelése vagy eltávolítása előtt.
• Az eszköz ellenőrzése, tisztítása vagy az eszközzel való munkavégzés előtt.
• Sérülés veszélye a visszarúgás miatt. Intézkedések a visszarúgás megakadályozására:
• Győződjön meg arról, hogy a munkaterületen nincs akadály.
• Az ágvágóval történő munkavégzés során kerülje a vezetőcsúcs érintkezését ágakkal, gallyakkal vagy más tárgyakkal.
• A készüléket mindig két kézzel tartsa.
• Testét és karjait tartsa olyan helyzetben, hogy a visszarúgó erőnek ellen tudjon állni.
• Soha ne engedje el az ágvágót működés közben. Törekedjen a normál testtartás megtartására. Ez biztosítja Önnek az ágvágó jobb irányítását, és váratlan helyzetekben megakadályozza a véletlenszerű érintkezést a sin hegyével.
• Csak a gyártó által javasolt pótléceket és -láncokat használja. A nem megfelelő pótlécek és -láncok a lánc szakadását és/vagy visszarúgást okozhatnak.
• A fűrészlánc élezése odafigyelést igénylő feladat. A gyártó azt javasolja, hogy a kopott vagy tompa láncot cserélje ki egy új fűrészláncra.
• Sérülésveszély. Ne használja a készüléket létrán vagy instabil állványokon. Vágás közben mindig mindkét lábával szilárd talajon álljon az egyensúly fenntartása érdekében. - Áramütésveszély. Ne dolgozzon a készülékkel szabadon futó vezetékektől számított 10 méteres körön belül. - Sérülésveszély, ha a feszítés alatt álló ág visszacsapódik vágás közben. - Vigyázzon a leeső ágakra és ágakra, amelyek visszapattannak a földre és azután. - Ha vékony fa akad a fűrészbe és a kezelő irányába pattan, akkor a kezelő elveszítheti az egyensúlyát. Legyen óvatos, amikor kis cserjéket és csemetéket fűrészel. - A készülék tisztítása vagy karbantartása előtt kapcsolja ki a motort és vegye ki az akkumulátorcsomagot. - Ellenőrizze a fűrészfogakat, ha a vágási teljesítmény csökken. Tartsa a vágószerszámokat mindig élesen és tisztán. Az éles vágószerszámok könnyebben ellenőrizhetők, nem akadnak el olyan könnyen. Ha szükséges, cserélje ki a láncot és a sínt. Ehhez kizárólag a gyártó eredeti alkatrészeit használja.
• Sérülésveszély, ha a vágóberendezés elakad. Ha a fűrészlánc vagy a vezetősín túl magasan akadt be ahhoz, hogy elérje, kérje kertész tanácsát a vágó biztonságos eltávolításához. Minden használat előtt ellenőrizze, hogy a rúd tengelycsatlakozása és a vágószerszám megfelelően van-e rögzítve.

FIGYELEM Csak beltéri helyiségben tárolja a készüléket.

Biztonságos szállítás és raktározás

FIGYELMEZTETÉS. Tárolás és szállítás előtt kapcsolja ki a készüléket, hagyja lehűlni, és vegye ki belőle az akkumulátoregységet. A készülék tárolása vagy szállítása előtt takarja le a vágószerszámot a láncvédővel. VIGYÁZAT. Sérülésveszély és a készülék károsodása. Szállításkor biztosítsa a készüléket elmozdulás, illetve leesés ellen.

FIGYELEM Szállítás vagy tárolás előtt távolítson el a készülékből minden idegen testet. A készüléket olyan száraz és jól szellőző helyen tárolja, amelyet gyermekek nem érhetnek el. Tartsa távol a készüléket korróziót okozó anyagoktól, mint például a kerti vegyszerektől. Ne tárolja a készüléket kültérben. Győződjön meg róla, hogy a lánc enyhén legyen olajozva, ha egy hónapnál hosszabb ideig tárolja. A gyártó a korrózió elleni védelemre és olajozásra spray használatát javasolja. A megfelelő spray kiválasztásában kérjen segítséget az ügyfélszolgálattól.

Biztonságos karbantartás és ápolás

Megjegyzés • Szerviz- és karbantartási munkákat csak megfelelően képzett és szakavatott személyek végezhetnek. Javasoljuk, hogy a terméket valamelyik hivatalos szervizközpontban javíttassa. • Saját maga csak az ebben a használati utasításban leírt beállításokat és javításokat végezheti el. Egyéb javítások tekintetében forduljon valamelyik hivatalos ügyfélszolgálathoz.

FIGYELMEZTETÉS Sérülésveszély. A fűrészlánc rendkívül éles. A lánc karbantartása, valamint a láncvédő tisztítása, rögzítése vagy eltávolítása során viseljen megfelelő védőkesztyűt. Kövesse a láncfeszítésre, a láncfeszesség beállítására és a lánckenésre vonatkozó utasításokat. Súlyos sérülések visszarúgás miatt, ha a sérült láncot nem cserélik vagy javítják. A készülék tisztítása vagy karbantartása előtt kapcsolja ki a motort és vegye ki az akkumulátorcsomagot. Győződjön meg arról, hogy a készülék biztonságos állapotban van, azáltal, hogy rendszeres időközönként ellenőrzi, hogy a csapszegek, anyák és csavarok szorosra vannak húzva. Sérülésveszély a készülék hosszú, megszakítás nélküli használata esetén. Tartson rendszeresen szünetet a készülékkel végzett munka során.

VIGYÁZAT. Csak a gyártó által jóváhagyott pótalkatrészeket, tartozékokat és toldalékokat használjon. Az eredeti pótalkatrészek, az eredeti tartozékok és az eredeti toldalékok garantálják a készülék biztonságos és zavarmentes működését.

FIGYELEM Egy puha, száraz kendővel minden használat után tisztítsa meg a terméket.

Fennmaradó kockázatok

△FIGYELMEZTETÉS

• Bizonyos kockázatok még a készülék előírt alkalmazása mellett is fennállnak. A készülék alkalmazása a következő veszélyekkel járhat:
• A vibrációk sérüléseket okozhatnak. Minden munkához a megfelelő szerszámot és a megfelelő fogantyút használja, illetve korlátozza a munkavégzési időt és a kitettséget.
• A zaj halláskárosodást okozhat. Viseljen hallásvédelmet és korlátozza a zajterhelést. Vágási sérülések a fűrészlánc szabadon lévő fűrészfogaival való érintkezéskor.
• A vezető sin váratlan, hirtelen mozgása vagy visszarúgása miatti vágási sérülések. Vágási sérülések és fertőzések veszélye a fűrészlánctól lerepülő alkatrészek miatt.
• Kisodródó tárgyak (faforgács, szilánkok) által okozott sérülések.
• Sérülések leeső tárgyak miatt. A munka során mindig viseljen megfelelő védősisakot. Por és részecskék belégzése.
• Kenőanyag / olaj érintkezése bőrrel.

Kockázatcsökkentés

△VIGYÁZAT

• A készülék hosszabb használati időtartama a kezek rezgés okozta vérellátási zavarához vezethet. Általánosan érvényes használati időtartamot nem lehet meghatározni, mivel az többféle tényezőtől függ:
• Személyes hajlam a rossz vérellátásra (gyakran hideg ujjak, ujjzsibbadás). Alacsony környezeti hőmérséklet. Viseljen meleg kesztyűt kezei védelme érdekében.

Rossz vérellátás a berendezés túl erős megmarkolása miatt. - A szünetmentes üzemeltetés károsabb, mint a szünetek által megszakított üzem.

A készülék rendszeres, hosszan tartó használata és a tünetek, pl. az ujjzsibbadás, hideg ujjak ismételt felépése esetén forduljon orvoshoz.

Rendeltetésszerű alkalmazás

△VESZÉLY

Nem rendeltetésszerű használat

Vágási sérülések általi életveszély

Csak rendeltetésszerűen használja a készüléket.

• A magassági ágvágó tartozék ipari használatra alkalmazható.
• A tartozék az MT 36 Bp Multitool-lal történő használatra tervezett.
• A készülék szabadtéri használatra lett tervezve.
• Biztonsági okokból a sövénynyírót mindig két kézzel, szilárdan kell tartani.
• A készülék kis ágak vágására, lombvágására alkalmazható, a fa magas részein. A felhasználó ennek során biztonságosan álljon.

Bármely más felhasználás, pl. más szárak, közeli részeken való vágásra, illetve földfelszínhez közeli vágásra való használata tilos. A berendezés nem rendeltetésszerű használatából eredő veszélyekért a felhasználó vállalja a felelősséget.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelés vagy helytelen megsemmisítés potenciális veszélyt jelenthet az emberek egészségére és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozó információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági berendezések

△VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések A biztonsági berendezések az Ön védelmét szolgálják.

A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

Karmos ütköző

Az integrál karmos ütköző fogópontként használható, hogy a fűrésznek stabilitást biztosítsunk vágás közben.

Fűrészelés közben nyomja előre a készüléket, amíg a fémcsapok behatolnak a faanyag szélébe. Ha a nyelet felfelé vagy lefelé mozgatják a vágás irányában, akkor a fűrészelés végzett munka során a fizikai igénybevétel csökken.

Szimbólumok a készüléken

	Általános figyelmeztető jelzések
	Készüléke üzembe helyezése elött ve- gye figyelembe a használati útmutató és a biztonsági utasításokat.
	A készülékkel való munkavégzés során viseljen megfelelő szemvédelmet és hal- lásvédelmet.
	A készülékkel való munkavégzés során viseljen csúszásmentes és ellenálló vé- dõkesztýǔt.
	A készülékkel vegzett munka során viseljen csúszásmentes biztonsági cipôt.
	Áramütés veszélye. A készülékkel veg- zett munka során tartson legalább 10 m távolságot a szabadon futó gezetéktől.
	Kirepól tárgyak veszélye. A munkálato- kat nézöket, különösen a gyermekeket és a háziallatokat, tartsa a munkaterület- től legalább 15 m tívolságban.
	A gezetösín és a lánc kenése
	A lánc futásiránya

Védőruha

△VESZÉLY

Életveszély vágási sérülések következtében. A készülékkel való munkavégzéshez viseljen megfelelő védőruházatot. Kövesse a helyi balesetmegelőzési előírásokat.

Fejvédelem

A készülékkel végzett munka során viseljen megfelelő, az EN 397 szabványnak megfelelő és CE-jelöléssel ellátott sisakot.

A készülékkel végzett munka során viseljen az EN 352-1 szabványnak megfelelő és CE-jelöléssel ellátott hallásvédőt.

A repülő forgácsok elleni védelem érdekében viseljen megfelelő, az EN 166 szabvány szerinti vagy CE-jelöléssel rendelkező védőszemüveget. Vagy viseljen az EN 1731 szabvány szerinti és CE-jelöléssel rendelkező sisakrostélyt.

A szakkereskedelemben kaphatók fülvédővel és arcvédővel ellátott védősisakok.

Védőkesztyű

A készülékkel végzett munka során viseljen megfelelő, vágásvédő kialakítással rendelkező védőkesztyűt, amely megfelel az EN 381-7 szabványnak és CE-jelöléssel rendelkezik.

Biztonsági cipő

A készülékkel végzett munka során viseljen csúszásmentes biztonsági cipőt, amely megfelel az EN 20345 szabványnak és CE-jelöléssel rendelkezik.

A készülék leírása

A használati utasításban a maximális felszereltséget ismertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást).

A képet lásd az ábrák oldalán, Ábra A

① Láncvédő ② Csavar a láncfeszesség beállításához ③ Lánc ④ Vezetősín ⑤ Láncolaj-tartály fedél ⑥ Karmos ütköző ⑦ Vezetősín-anya ⑧ Burkolat ⑨ Tengely ⑩ Típustábla

Üzembe helyezés

Szerelje fel a multi tool-t

1. Csatlakoztassa a nyelet a multi tool kapcsolóelemével (lásd a Multi Tool MT 36 Bp kezelési útmutató). Ábra B

A láncolaj-tartály feltöltése

1. Ha szükséges, tisztítsa meg a töltőnyílás környékét a forgácstól és a szennyeződésektől.
2. Vegye le a láncolaj-tartály fedelét. Ábra C
3. Lassan töltse a láncolajat a tartályba. Ábra D
4. Ha szükséges, a kiömlött láncolajat egy ruhával itassa fel.
5. Zárja vissza a láncolaj-tartály fedelét.

A láncfeszesség ellenőrzése

△ VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

1. Távolítsa el a láncvédőt.

Ábra E

1. Óvatosan húzza meg a láncot.

Ábra F

A vezetősín és a lánc közötti távolság legyen 4,0 mm.

1. Ha szükséges, állítsa be a láncfeszességet (lásd a "A láncfeszesség beállítása" fejezetben).

Üzemeltetés

A készülék alapvető kezelése

1. Vizsgálja meg a fát és az ág esetleges sérüléseit (pl. rothadás).
2. Távolítsa el a láncvédőt.
3. A készüléket két kézzel, szilárdan tartsa.

Munkamódszerek

Az ágvágást a következők szerint végezze:

• A fatörzs és a vágás helye között legalább 15 cm távolság legyen. A vékony és könnyű ágakat egy vágással vágja le, a vezetősín alsó oldalával.
• A nagyobb átmérőjű, nehezebb ágak eltörhetnek vagy elrepedhetnek. Ezért több lépésben kell vágni:

a) Vágjon egy vágást az ág alsó felére a vezetősín felső részével. Ezzel az ág átmérőjének körülbelül egyharmadát kell átvágni.

Ábra G

b) Vágjon egy vágást az ág felső felére. c) Ha újabb vágásra van szükség, soha ne a meglévő vágást folytassa, hanem kezdjen újat.

Az ágvágás során ügyeljen a következőkre:

• Ne emelje fel a rudat a vízszintestől 60°-nál nagyobb szögben.
• Ne gyakoroljon nagy erőt a vezetősínre. Ne álljon a levágandó ág alá.
• Ügyeljen arra, hogy a leeső ág ne veszélyeztesse a kezelőt illetve más személyeket, és ne károsítson tárgyakat.
• Az ágvágás során lehetőleg az ág hosszának kétszerese legyen a biztonsági távolság.

Az üzem befejezése

1. Vegye ki az akkumulátort a készülékből (lásd a Multi-Tool MT 36 Bp kezelési útmutató).
2. Tisztítsa meg a készüléket (lásd a „A készülék tisztítása” fejezetben).

A multi tool-t leszerelése

1. Vegye le a tartozékot a multi tool-ról (lásd a MultiTool MT 36 Bp kezelési útmutatót).

Szállítás

△VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

△FIGYELMEZTETÉS

Ellenőrizetlen beindulás

Vágási sérülések

Ha a multi tool fel van szerelve, akkor szállítás előtt vegye ki az akkuegységet a készülékből.

A láncfűrészt csak felhelyezett láncvédővel szállítsa.

• Járműben történő szállítás esetén a készüléket biztosítsa csúszás és felborulás ellen.

Raktározás

Minden raktározás előtt tisztítsa meg a készüléket (lásd a „A készülék tisztítása” fejezetben).

△VIGYÁZAT

Sérülések és károsodás veszélye!

A ferde felületeken a készülék megbillenhet.

Raktározás során ügyeljen a készülék súlyára.

△FIGYELMEZTETÉS

Ellenőrizetlen beindulás

Vágási sérülések

Ha a multi tool fel van szerelve, akkor elraktározás előtt vegye ki az akkuegységet a készülékből.

A láncfűrészt csak felhelyezett láncvédővel tárolja.

1. Vegye le a hevedert.
2. Szükség esetén szerelje le a multi tool-t (lásd a Multi-Tool MT 36 Bp kezelési útmutató).
3. Ha egy hónapnál tovább tárolja a készüléket, olajozza meg a láncot a rozsdasodás elkerülése érdekében.
4. Tárolja a készüléket száraz, jól szellőztetett helyen. Tartsa távol a korrodáló hatású anyagoktól, pl. kerti vegyszerektől és jégmentesítő sótól. Ne tárolja a készüléket a szabadban.

Ápolás és karbantartás

△FIGYELMEZTETÉS

Ellenőrizetlen beindulás

Vágási sérülések

Ha a multitool fel van szerelve, akkor a készüléken végzett bármilyen munka előtt vegye ki belőle az akkuegységet.

△VIGYÁZAT

Éles lánc

Vágási sérülések

A láncon végzett munka során viseljen védőkesztyűt.

A készülék tisztítása

1. A láncot kefével tisztítsa meg a vágási törmeléktől és a szennyeződésektől.

Ábra H

1. Tisztítsa meg a nyelet puha, száraz ruhával.

Karbantartási munkálatok

Minden üzembe helyezés előtt

Minden üzembe helyezés előtt a következő tevékenységeket kell elvégezni:

Ellenőrizze a láncolaj szintjét, szükség esetén töltse utána a láncolajat (lásd a „A láncolaj-tartály feltöltése” fejezetben). Ellenőrizze a lánc feszességét (lásd a „A láncfeszesség ellenőrzése” fejezetben). Ellenőrizze a lánc megfelelő élességét, ha szükséges, fordítsa meg a vezető sínt vagy cserélje ki a láncot (lásd a „Lánc csere” fejezetben). Ellenőrizze a készülék sérületlenségét. Ellenőrizze valamennyi csap, anya és csavar szoros illeszkedését.

A láncfeszesség beállítása

1. Ha a multi tool fel van szerelve, akkor az akkuegységet vegye ki (lásd a Multi-Tool MT 36 Bp kezelési utmutató).
2. Lazitsa meg a gezetosin anyajat.

Ábra I

1. A csavarral állítsa be a lánc feszességét.

Ábra J

1. Ellenőrizze a lánc feszességét.

Ábra F

A gezetosin és a lánc közötti távolság legyen 4,0mm

1. Húzza meg a gezetósín anyáját.

Lánc cseréje

1. Vegye le a vezető sín anyáját.

Ábra K

1. Lazítsa meg a láncfeszesség-beállító csavart
2. Vegye le a burkolatot.

Ábra L

1. Távolítsa el a vezetősínt.
2. A régi lánc hulladékkezelését szakszerűen végezze el.
3. Húzza fel az új láncot a vezetősínre.

Ábra M

1. Szerelje fel a vezetősínt. Ügyeljen a lánc futásirányára. Ábra N
2. Szerelje fel a fedelet, lazán rögzítve a vezetősín anyáját. Ábra O
3. Állítsa be a lánc feszességét (lásd a „A láncfeszesség beállítása” fejezetben).

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén kérjük, forduljon a hivatalos ügyfélszolgálathoz.

A használati idő előrehaladtával az akkumulátoregység kapacitása még megfelelő ápolás mellett is csökken, így már teljesen feltöltött állapotban sem éri el a teljes üzemidőt. Ez nem hiba.

Hiba Ok Elhárítás
A keszülék üzem bözen leáll	A lánc a vágott anyag miatt eltömódött.	Távolítsa el a vágott anyagot.
	A motor tulmelegedett	Hagyja abba a munkát, hagyja a motort le-húlni.
Problémák a nyélrészek felszerelédé során	Az összeköttetési helyek piszkosak.	Távolítsa el a szennyeződést a nyél págei-rǒl.A tartozékokatCsAK tiszta felületre tegye le.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

	MT 36 Bp	MT CS 250/36 Bp
A keszülék teljesitményre vonatkozó adatai
Üzemi feszültseg V 36
Maximális sebesség /min 10000 ± 10%
Lanc olajtartály térfogata ml 200
Növényi maradék átmérö- je (max.) mm 180 mm 2,7 mm.
Mücködési tartomány mm 2,7 mm.
Mérétek és súlyok
Hosszúság x szélesség x mm 951 x mm 946 x mm.
magasság 197 x 117 x 168 mm.
Tömeg (akkuegységgel) kg 2,6
Súly kg 2,0
A keszülék teljesitményère vonatkozó adatok (MT 36 Bp Multitool-nal mérve)
Zajteljesitményszint az EN ISO 11680-1 szerint (MT 36 Bp Multitool-nal mérve)
Zajszint LpA dB(A) 92,6
Bizonytalansági paraméter KpA dB(A) 3,0
L zajteljesitményszintwA dB(A) 100,7
Bizonytalansági paraméter KwA dB(A) 3,0
Vibrációs érték az EN ISO 11680-1 szerint (MT 36 Bp Multitool-nal mérve)
Kéz-kar-vibrációs érték elülso kézi fogantyú dB(A) 3,0
Kéz-kar-vibrációs érték hátsó kézi fogantyú dB(A) 2,9
Bizonytalansági paraméter K wA dB(A) 1,5

A műszaki változtatások jogát fenntartjuk.

Rezgés- és zajértékek

A közölt rezgésösszértékek és a zajkibocsátási összértékek mérése szabványosított módszerrel történt, és felhasználhatók az egyes szerszámok

összehasonlítására. A közölt rezgésösszértékek és zajkibocsátási összértékek az expozíció előzetes értékeléséhez is felhasználhatók.

FIGYELMEZTETÉS

A szerszám használatának és a feldolgozott munkadarab típusának függvényében az elektromos szerszám használatakor a rezgésértékek és a zajkibocsátási szint eltérhetnek a közölt értéktől.

Azonosítsa a felhasználó biztonságát támogató biztonsági intézkedéseket, a tényleges használati körülmények között végzett expozícióértékelés alapján (tekintettel az üzemeltetési ciklus valamennyi részére, például az aktiválási időre).

Készülékek >2,5 m/s² kéz-kar vibrációval (lásd a használati útmutatóban a Műszaki adatok című fejezetet).

VIGYÁZAT. A készülék több órán keresztül, megszakítás nélkül történő használata érzéscsökkenést okozhat. Viseljen meleg kesztyűt kezei védelme érdekében. Tartson rendszeresen szünetet.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Akkumulátoros magassági ágnyeső

Típus: 1.042-511.0 + 1.042-512.0

Vonatkozó EU-irányelvek

2014/30/EU irányelv

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

Alkalmazott harmonizált szabványok

EN IEC 63000:2018

EN 55014-1:2017 +A11:2020

EN 55014-2:1997 +A1:2001 +A2:2008

EN 62841-1:2015 +A11:2022

EN ISO 11680-1:2011

EN ISO 11680-1:2021

EN ISO 12100:2010

1. Az EK típusvizsgálatot a TÜV Rheinland LGA Products GmbH (Tillystraße 2, D-90431 Nürnberg, Németország) ellenőrző szerv végezte el, regisztrációs száma: BM 50545282 0001

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

H. Jenner

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]

A láncfeszesség ellenőrzése

△FIGYELEM

Éles lánc

Vágási sérülés
