HASZNÁLATI ÚTMUTATÓ AB1500X SCHEPPACH

BontókalapácsEredeti használati utasítás fordítása

A készüléken található szimbólumok magyarázata A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a gyelmet a lehetséges kockázatokra. A bizton- sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedé- seket. Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót. Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos! Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.

Garantált zajteljesítmény-szint m Figyelem! Ebben a kezelési utasításban azok a szakaszok, melyek a biztonságra vonatkoznak, az alábbi jelzéssel vannak ellátva. A termék megfelel a hatályos európai irányelveknek. A termék megfelel a vonatkozó szerbiai irányelveknek.www.scheppach.com

2. A készülék leírása (1. ábra) ............................................................................... 96

3. Szállított elemek (1a ábra) ................................................................................. 96

4. Rendeltetésszerű használat .............................................................................. 96

14. Ártalmatlanítás és újrahasznosítás ................................................................... 102

A jelen kezelési útmutató biztonsági utasításain és or- szága speciális előírásain túl tartsa be az azonos ki- alakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették - gyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása (1. ábra)

5. Reteszelő kapcsoló

8. Kiegészítő fogantyú

3. Szállított elemek (1a ábra)

A. Ko󰀨er B. Bontókalapács C. Karbantartó szerszám D. Szénkefék E. Laposvéső F. Hegyesvéső

4. Rendeltetésszerű használat

Az elektromos szerszám nehéz bontási és vésési mun- kálatok végzésére szolgál. A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből fakadó minden kárért és sérü- lésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget. Kérjük, vegye gyelembe, hogy készülékeinket ren- deltetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmi- lyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

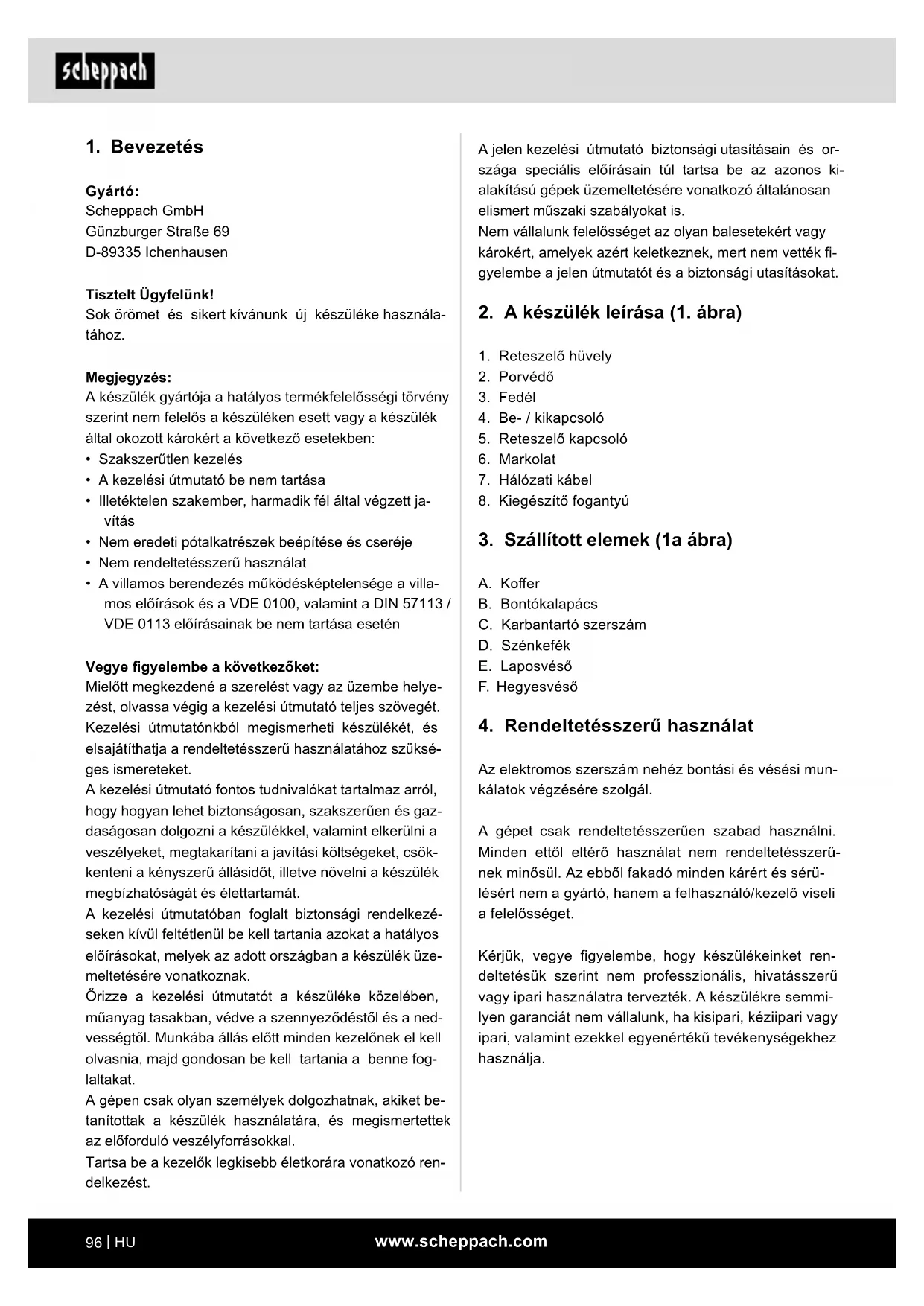

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: A készülék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés

• A kezelési útmutató be nem tartása

• Illetéktelen szakember, harmadik fél által végzett ja- vítás

• Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villa- mos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: Mielőtt megkezdené a szerelést vagy az üzembe helye- zést, olvassa végig a kezelési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szüksé- ges ismereteket. A kezelési útmutató fontos tudnivalókat tartalmaz arról, hogy hogyan lehet biztonságosan, szakszerűen és gaz- daságosan dolgozni a készülékkel, valamint elkerülni a veszélyeket, megtakarítani a javítási költségeket, csök- kenteni a kényszerű állásidőt, illetve növelni a készülék megbízhatóságát és élettartamát. A kezelési útmutatóban foglalt biztonsági rendelkezé- seken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a készülék üze- meltetésére vonatkoznak. Őrizze a kezelési útmutatót a készüléke közelében, műanyag tasakban, védve a szennyeződéstől és a ned- vességtől. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne fog- laltakat. A gépen csak olyan személyek dolgozhatnak, akiket be- tanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó ren- delkezést.www.scheppach.com

d. Ne használja a kábelt a rendeltetésétől eltérő módon, például az elektromos szerszám szállí- tásához, felakasztásához vagy a dugós csatla- kozó aljzatból való kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összeguban- colódott kábel növeli az áramütés kockázatát. e. Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító kábe- leket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra engedélyezett hosszabbító kábel használata csökkenti az áramü- tés kockázatát. f. Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az ára- mütés kockázatát.

3. Személyi biztonság

a. Legyen gyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi gyel- metlenség is súlyos sérüléseket okozhat. b. Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szer- szám típusától és használatától függően alkalma- zott személyi védőfelszerelések, például porvédő maszk, csúszásbiztos munkavédelmi cipő, munka- védelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát. c. Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátor- ra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elekt- romos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csat- lakoztatja az áramellátásra, az balesetet okozhat. d. Az elektromos szerszám bekapcsolása előtt tá- volítsa el a beállító szerszámokat vagy a csa- varkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat. e. Kerülje a rendellenes testtartást. Álljon stabi- lan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

5. Fontos megjegyzések

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások m FIGYELMEZTETÉS Olvassa el az összes bizton- sági utasítást és egyéb utasítást. A biztonsági utasítá- sok és útmutatások betartásának elmulasztása áramü- tést, tüzet és/vagy súlyos sérüléseket okozhat. Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából. A biztonsági utasításokban használt „elektromos szer- szám” fogalom egyaránt vonatkozik a hálózatról üze- meltetett elektromos szerszámokra (hálózati kábellel), és az akkumulátorról üzemeltetett elektromos szerszá- mokra (hálózati kábel nélkül).

1. A munkahely biztonsága

a. Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, il- letve a megvilágítatlan munkaterületek balesetek- hez vezethetnek. b. Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket. c. Az elektromos szerszám használata során tart- sa távol a gyermekeket és más személyeket. A gyelem elterelése miatt elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a. Az elektromos szerszám csatlakozódugója il- leszkedjen a csatlakozóaljzatba. A dugós csat- lakozót semmilyen módon nem szabad módo- sítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az ára- mütés kockázatát. b. Kerülje el a teste földelt felületekkel, példá- ul csövekkel, fűtésekkel, tűzhelyekkel és hű- tőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van. c. Tartsa esőtől és nedvességtől távol az elekt- romos szerszámokat. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.www.scheppach.com

Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak. f. Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vá- gószerszámok kevésbé szorulnak be, és könnyeb- ben vezethetők. g. Az elektromos szerszámot, tartozékokat, betét- szerszámokat stb. a jelen utasításoknak meg- felelően használja. Közben vegye gyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett al- kalmazásoktól eltérő használata veszélyes hely- zetekhez vezethet. h. A fogantyúkat és a megfogási felületeket min- dig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fo- gantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemelteté- sét, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

a. Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elekt- romos szerszámot. Ezáltal biztosítható az elektro- mos szerszám biztonságának megőrzése. A kalapácsra vonatkozó biztonsági utasítások

• Viseljen hallásvédőt. A zaj hatására halláskároso- dást szenvedhet.

• Használja a készülékkel szállított kiegészítő mar- kolatokat. Ha elveszti uralmát a készülék felett, az sérülésekhez vezethet.

• A készüléket szigetelt markolatnál fogja olyan munkálatok közben, amelyek során az alkalma- zott szerszám rejtett áramvezetékekhez vagy sa- ját hálózati kábeléhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés a készülék fém- ből készült alkatrészeit is feszültség alá helyezheti, és ez áramütéshez vezethet. m FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a me- ző bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt ke- ressék fel orvosukat és implantátumuk gyártóját. f. Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkat- részektől. A mozgó alkatrészek elkaphatják a la- za ruházatot, az ékszereket vagy a hosszú hajat. g. Ha fel lehet szerelni porelszívó és -gyűjtő be- rendezéseket, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak, és megfelelően használhatók. A por elszívására szolgáló beren- dezés használatával csökkenthetők a por által oko- zott veszélyek. h. Ne keltsen hamis biztonságérzetet és ne szeg- je meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtré- sze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gon- datlanul kezeli.

4. Az elektromos szerszám használata és keze-

lése a. Ne terhelje túl a készüléket. A munkájához min- dig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban. b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani. c. Mielőtt beállításokat végez a készüléken, tar- tozékokat cserél, vagy félreteszi a készüléket, húzza ki a dugós csatlakozót a csatlakozóal- jzatból, és/vagy vegye ki az akkumulátort. Ez az elővigyázatossági intézkedés megakadályozza az elektromos szerszám véletlen beindítását. d. A nem használt elektromos szerszámokat gyer- mekektől távol tárolja. Ne hagyja, hogy a ké- szüléket olyan személyek használják, akik nem ismerik azt, vagy nem olvasták el a jelen utasí- tásokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket. e. Gondosan ápolja az elektromos szerszámo- kat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, ame- lyek negatív hatással lennének az elektromos szerszám működésére. A készülék használa- ta előtt javíttassa meg a sérült alkatrészeket.www.scheppach.com

A megadott rezgéskibocsátási értéket egy szabvány el- járással mértük, ami az elektromos szerszám haszná- latának módjától és típusától függően változhat, illetve kivételes esetben a megadott értéket meghaladhatja. A megadott rezgéskibocsátási érték az elektromos szer- számok összehasonlítására is használható. A megadott rezgéskibocsátási érték a károsodás beve- zető becsléséhez is használható. Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket hasz- náljon.

• Rendszeresen végezze el a készülék karbantartását és tisztítását.

• Munkamódszerét igazítsa a készülékhez.

• Ne terhelje túl a készüléket.

• Szükség szerint ellenőriztesse a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Nyissa ki a csomagolást, és óvatosan vegye ki a ké- szüléket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, hogy a készülék és tartozékai nem szen- vedtek-e szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamáció- kat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrésze- ket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét. m FIGYELMEZTETÉS! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn! A biztonsági utasításokat tárolja megfelelően. Fennmaradó kockázatok Maradék kockázatok akkor is léteznek, ha az előírások- nak megfelelően használja ezt a villamos kézi szerszá- mot. A villamos kézi szerszám kialakításához és kivitelé- hez kapcsolódóan az alábbi veszélyek jelentkezhetnek:

• A tüdő károsodására kerül sor, ha nem visel megfele- lő porvédő maszkot.

• Ha nem visel megfelelő hallásvédőt, halláskároso- dást szenvedhet.

• A kéz-kar rezgések miatt károsodhat az egészsége, ha hosszabb ideig használja a készüléket, vagy ha nem megfelelően végzi az irányítást és a karbantar- tást.

Hálózati feszültség 230 - 240 V~ 50 Hz Teljesítményfelvétel 1300 W Ütőerő 20 joule Ütésszám 4100 bpm Szerszámbefogó SDS-MAX Védelmi osztály II Tömeg 5,5 kg Veszély! Zaj és vibráció A zaj és a rezgés értékeinek megállapítása az EN 60745 szabvány alapján történt.

hangnyomásszint 96,0 dB

bizonytalanság 2,81 dB

hangteljesítményszint 99,0 dB

bizonytalanság 2,81 dB Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. A teljes rezgési értékek (három irány vektorösszege) megállapítása az EN 60745 szabvány alapján történt. Vésés Fő markolat: Rezgéskibocsátási érték a h, Cheq = 5,920 m/s

Por-/forgácselszívás Bizonyos anyagok pora, mint például az ólomtartalmú festékek, egyes fafajták, ásványi anyagok és fémek károsak lehetnek az egészségre. Ezen porok érintése vagy belégzése allergiás reakciót válthat ki, és/vagy légzőszervi betegségeket okozhat a kezelő személy vagy a közelben tartózkodók számára. Bizonyos porok, mint például a tölgy- és a bükkfa fű- részpora rákkeltőnek minősülnek, különösen akkor, ha a faanyag kezelésére szolgáló segédanyagokkal (kro- mát, favédő szerek) együtt fordulnak elő. Azbeszttartal- mú anyagot csak szakember munkálhat meg.

• Gondoskodjon megfelelő szellőzésről a munkaterü- leten.

• Ajánlott a P2 besorolású szűrővel ellátott légzésvé- delmi maszk használata. A megmunkálandó anyagra vonatkozóan vegye gye- lembe az adott országban érvényes előírásokat.

m FIGYELEM! Mielőtt üzembe helyezné a terméket, feltétlenül sze- relje össze teljesen! Veszély! A veszély elkerülése érdekében a gépet csak mind- két markolatnál (6/8) fogva szabad tartani! Bekapcsolás: Reteszelje ki a reteszelő kapcsolót (5), majd nyomja meg a be-/kikapcsolót (4) a motor bekap- csolásához. Kikapcsolás: Engedje el a be-/kikapcsolót (4).

10. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelései gyak- ran sérülnek. Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.

8. Üzembe helyezés előtt

A csatlakoztatás előtt győződjön meg arról, hogy a típus- táblán szereplő adatok egyeznek a hálózati adatokkal. Figyelmeztetés! Minden esetben húzza ki a hálózati csatlakozót, mi- előtt beállításokat végezne a készüléken. Vezetékkeresővel ellenőrizze, hogy nincsenek-e rejtett vezetékek, gáz- és vízcsövek az alkalmazás helyén. Kiegészítő fogantyú (1. ábra) Biztonsági okokból csak kiegészítő fogantyúval használja a fúrókalapácsot.

• A fúrókalapács használata során a kiegészítő marko- lat (8) extra tartást biztosít.

• A készüléket biztonsági okokból nem szabad a kie- gészítő markolat (8) nélkül használni. A kiegészítő markolat (8) befogással rögzíthető a fúrókalapácsra.

• A markolat óramutató járásával ellentétes forgatása (a markolat felől nézve) kioldja a beszorítást.

• A markolat óramutató járásának irányába történő for- gatása meghúzza a beszorítást.

• Először oldja ki a kiegészítő fogantyú beszorítását. Ezután a kiegészítő markolatot (8) az Ön számára legkényelmesebb munkahelyzetbe fordíthatja.

• Ekkor az ellentétes forgásirányba forgatva csavarja be a kiegészítő fogantyút, míg szorosan nem illesz- kedik. Szerszám behelyezése (2. ábra)

• A behelyezés előtt tisztítsa meg a szerszámot, és vékonyan zsírozza be fúrózsírral a szerszámszárat.

• Húzza vissza és tartsa meg a (1) reteszelőhüvelyt.

• A pormentes szerszámot forgatva, ütközésig tolja be a szerszámbefogóba. A szerszám reteszeli magát.

• A szerszám meghúzásával ellenőrizze a reteszelést. Szerszám kivétele (3. ábra)

• Húzza vissza a (1) reteszelőhüvelyt, tartsa meg, és vegye ki a szerszámot. A vésőszerszámokat mindig tartsa élesen. Figyelem:

• A vésés során csekély erőt kifejtve dolgozzon.

• Ha túl erősen nyomja, azzal fölöslegesen terheli a motort.

• Időben élezze meg a vésőt, és szükség esetén cse- rélje ki.www.scheppach.com

• Időnként minden mozgó alkatrészt után kell kenni! Kenés (4. + 5. ábra) Ezt a szerszámot nem kell óránként vagy naponta zsí- rozni, mivel zsírkenéses kenőrendszerrel rendelkezik. Azonban a szerszám hosszabb élettartama érdekében 40–50 óránként cserélje ki a kenőanyagot.

1. Helyezze néhány percre üzembe a szerszámot,

2. Kapcsolja ki a szerszámot, és húzza ki a dugós

3. A szállítmány részét képező karbantartó szerszám-

mal (C) nyissa fel a fedelet (3).

4. Törölje ki belülről a régi zsírt, és pótolja az új zsírral

(20–30 g) (nincs a szállított elemek között). (5. ábra)

5. Ezután zárja vissza a fedelet (3).

• Túlzott szikraképződés esetén villamossági szakem- berrel ellenőriztesse a szénkeféket. Figyelem! A szén- keféket csak villamossági szakember cserélheti ki. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak ki- tett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopóalkatrészek*: szénkefék, vésők

• nem feltétlenül tartoznak a szállított elemek közé! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot. Pótalkatrész rendelése Pótalkatrész (a Szerviz forróvonalon keresztül való) ren- delése esetén a következő adatokat kell megadni:

• A készülék cikkszáma (a csomagoláson, illetve az út- mutatóban található)

A védőberendezéseket, levegőnyílásokat és a motorhá- zat tartsa portól és szennyeződéstől mentesen, ameny- nyire csak lehetséges. Javasoljuk, hogy a készüléket minden használat után közvetlenül tisztítsa meg.

• Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.

• Nyíródások a csatlakozóvezetéken való áthaladás miatt.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• Repedések a szigetelés öregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszé- lyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H07RN-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmegne- vezés megléte. Váltóáramú motor

• A hálózati feszültség értéke 230–240 V~ legyen.

• A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzen. Az elektromos szerelvények csatlakoztatását és javítá- sát csak villamossági szakember végezheti. Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A gép típustáblájának adatai

m Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót! Általános karbantartási intézkedések

• A védőberendezéseket, levegőnyílásokat és a mo- torházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.

• Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.www.scheppach.com

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok). - Az elektronikai berendezés vásárlásának helyszí- ne (telephellyel rendelkező vagy online forgalma- zó), amennyiben a kereskedő kötelezhető a visz- szavételre, vagy önkéntesen vállalja azt. - Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselej- tezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is. - A gyártók és forgalmazók további, kiegészítő visz- szavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elekt- ronikai berendezést a gyártótól, akkor végfelhaszná- lóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsola- tot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívü- li országban a fentiektől eltérő rendelkezések vonat- kozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

12.1.1 Külső tisztítás

• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal.

• Ne használjon tisztító- és oldószereket. Ezek kikezd- hetik a készülék műanyag alkatrészeit.

• Ügyeljen arra, hogy ne juthasson víz a készülék bel- sejébe.

A készüléket és tartozékait sötét, száraz és fagymentes helyen, gyermektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 ˚C és 30 ˚C között van. Az elektromos szerszámot az eredeti csomagolásában tárolja. Letakarással védje az elektromos szerszámot a portól és a nedvességtől. Tartsa a kezelési útmutatót az elektromos szerszámon.

14. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai beren- dezések ártalmatlanításáról (törvényi rendelkezé- sek) A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, le- adás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelé- sére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulajdo- nosát, illetve használóját törvény kötelezi a berende- zések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem mi- nősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.www.scheppach.com

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, fordul- jon az illetékes szervizhez. Üzemzavar Lehetséges ok Megoldás A motor nem indul be Leoldott a hálózati biztosíték Ellenőrizze a hálózati biztosítékot Hibás a hosszabbító vezeték Cserélje le a hosszabbító vezetéket A motor vagy a kapcsoló csatlakozása nem megfelelő Ellenőriztesse villamossági szakemberrel Hibás a motor vagy a kapcsoló Ellenőriztesse villamossági szakemberrel Meghibásodtak a szénkefék Ellenőriztesse villamossági szakemberrel A motornak nincs teljesítménye, a biztosíték működésbe lép Túl kicsi a hosszabbító vezeték keresztmetszete lásd: Elektromos csatlakoztatás Túlterhelés Ellenőrizze a szerszámot Meghibásodott az elektronika Ellenőriztesse villamossági szakemberrelwww.scheppach.com

16. Megfelelőségi nyilatkozat
