BEDIENUNGSANLEITUNG AB1500X SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5908207901_0003 Rev.Nr. 10/03/2025 AB1500X

AbbruchhammerOriginalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Schutzklasse II

Garantierter Schallleistungspegel m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen. Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

14. Entsorgung und Wiederverwertung .................................................................. 13

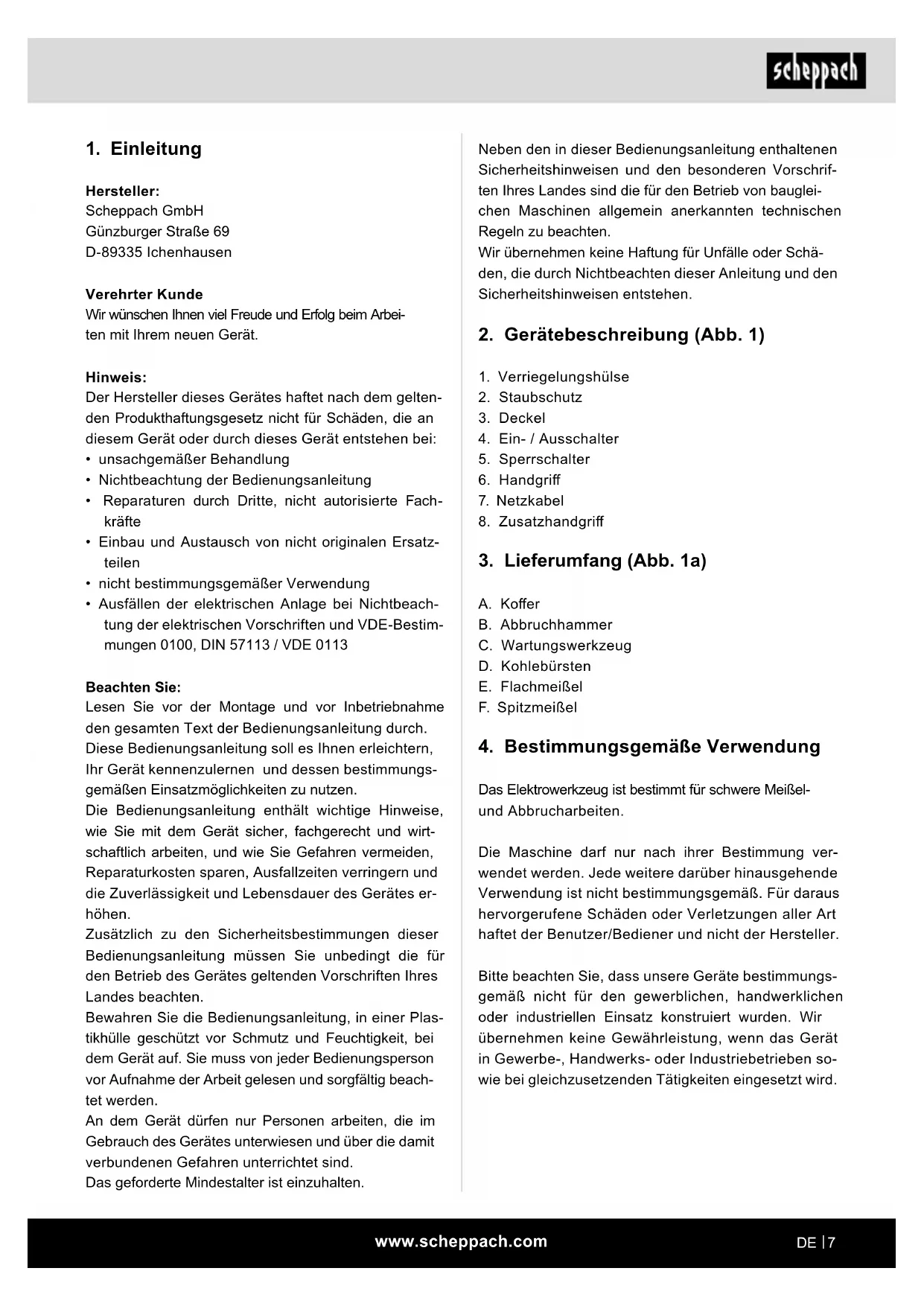

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. Verriegelungshülse

4. Ein- / Ausschalter

3. Lieferumfang (Abb. 1a)

A. Ko󰀨er B. Abbruchhammer C. Wartungswerkzeug D. Kohlebürsten E. Flachmeißel F. Spitzmeißel

4. Bestimmungsgemäße Verwendung

Das Elektrowerkzeug ist bestimmt für schwere Meißel- und Abbrucharbeiten. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.www.scheppach.com

5. Wichtige Hinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge m WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verlet- zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchte- te Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c. Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a. Der Anschlussstecker des Elektrowerkzeu- ges muss in die Steckdose passen. Der Ste- cker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar- fen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Frei- en arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unacht- samkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elekt- rowerkzeuges, verringert das Risiko von Verlet- zungen. c. Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Ak- ku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.www.scheppach.com

e. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be- wegenden Teilen erfasst werden. g. Wenn Staubabsaugeinrichtungen und Staub- au󰀨angeinrichtungen montiert werden kön- nen, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefähr- dungen durch Staub verringern. h. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie bes- ser und sicherer im angegebenen Leistungsbereich. b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e. Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kon- trollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile ge- brochen oder so beschädigt sind, dass die Funk- tion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f. Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich we- niger und sind leichter zu führen. g. Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h. Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a. Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhal- ten bleibt. Sicherheitshinweise für Hämmer

• Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelieferten Zu- satzhandgri󰀨e. Der Verlust der Kontrolle kann zu Verletzungen führen.

• Halten Sie das Gerät an den isolierten Gri󰀨ä- chen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitun- gen oder das eigene Netzkabel tre󰀨en kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. m WARNUNG! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebs ein elektromagnetisches Feld. Die- ses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen.www.scheppach.com

Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Bewahren Sie die Sicherheitshinweise gut auf. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird.

Netzspannung 230 - 240 V~ 50 Hz Leistungsaufnahme 1300 W Schlagkraft 20 Joule Schlagzahl 4100 bpm Werkzeugaufnahme SDS-MAX Schutzklasse II Gewicht 5,5 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend EN 60745 ermittelt. Schalldruckpegel L

96,0 dB Unsicherheit K

2,81 dB Schallleistungspegel L

99,0 dB Unsicherheit K

2,81 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 60745. Meißeln Hauptgri󰀨: Schwingungsemissionswert a h, Cheq = 5,920 m/s

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem an- deren verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vi- bration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe.

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.www.scheppach.com

• Verriegelung durch Ziehen am Werkzeug prüfen. Werkzeug entnehmen (Abb. 3)

• Verriegelungshülse (1) zurückziehen, festhalten und Werkzeug entnehmen. Meiselwerkzeuge immer gut scharf halten. Achtung:

• Beim Meißeln nur mit geringem Druck arbeiten.

• Zu starker Druck belastet unnötig den Motor.

• Meißel rechtzeitig schärfen und bei Bedarf austau- schen. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können ge- sundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe bendlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gel- ten als krebserregend, besonders in Verbindung mit Zusatzsto󰀨en zur Holzbehandlung (Chromat, Holz- schutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.

• Es wird empfohlen, eine Atemschutzmaske mit Fil- terklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

m ACHTUNG! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Gefahr! Um eine Gefährdung zu vermeiden, darf die Ma- schine nur an den beiden Handgri󰀨en (6/8) gehal- ten werden! Einschalten: Sperrschalter (5) entriegeln und Ein-/ Ausschalter (4) betätigen, um den Motor einzuschalten. Ausschalten: Ein-/Ausschalter (4) loslassen.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m WARNUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten über- einstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Ein- stellungen am Gerät vornehmen. Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Lei- tungssuchgerät untersuchen. Zusatzgri󰀨 (Abb. 1) Bohrhammer aus Sicherheitsgründen nur mit dem Zusatzgri󰀨 verwenden.

• Der Zusatzhandgri󰀨 (8) bietet Ihnen während der Benutzung des Bohrhammers zusätzlichen Halt.

• Das Gerät darf aus Sicherheitsgründen nicht ohne den Zusatzhandgri󰀨 (8) verwendet werden. Befes- tigt wird der Zusatzhandgri󰀨 (8) am Bohrhammer durch Klemmung.

• Drehen des Gri󰀨s gegen den Uhrzeigersinn (vom Gri󰀨 aus gesehen) löst die Klemmung.

• Drehen des Gri󰀨s im Uhrzeigersinn zieht die Klemmung fest.

• Lösen Sie zuerst die Klemmung des Zusatzhand- gri󰀨es. Anschließend können Sie den Zusatzhand- gri󰀨 (8) in die für Sie angenehmste Arbeitsposition schwenken.

• Jetzt den Zusatzhandgri󰀨 in entgegengesetzter Drehrichtung wieder zudrehen, bis der Zusatzhand- gri󰀨 festsitzt. Werkzeug einsetzen (Abb. 2)

• Werkzeug vor dem Einsetzen reinigen und Werk- zeug-Schaft mit Bohrerfett leicht fetten.

• Verriegelungshülse (1) zurückziehen und festhalten.

• Staubfreies Werkzeug drehend in die Werkzeugauf- nahme bis zum Anschlag einschieben. Das Werk- zeug verriegelt sich selbst.www.scheppach.com

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könn- ten die Kunststo󰀨teile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann.

• Alle beweglichen Teile sind in periodischen Zeitab- ständen nachzuschmieren! Schmierung (Abb. 4 + 5) Dieses Werkzeug muss nicht stündlich oder täg- lich gefettet werden, da es über ein fettgeschmiertes Schmiermittelsystem verfügt. Für eine längere Lebens- zeit des Werkzeugs sollte das Schmiermittel jedoch nach 40-50 Stunden ausgetauscht werden.

1. Nehmen Sie das Werkzeug für einige Minuten in

Betrieb, um es aufzuwärmen.

2. Schalten Sie das Werkzeug aus, und ziehen Sie

3. Ö󰀨nen Sie den Deckel (3) mit dem mitgelieferten

Wartungswerkzeug (C).

4. Wischen Sie innen das alte Fett aus, und ersetzen

Sie es durch neues Fett (20-30 g) (nicht im Liefer- umfang enthalten). (Abb. 5)

5. Schließen Sie anschließend den Deckel (3).

• Bei übermäßiger Funkenbildung lassen Sie die Koh- lebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H07RN-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230-240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektrofachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildswww.scheppach.com

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Meißel

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite. Ersatzteilbestellung Bei der Ersatzteilbestellung (über die Service-Hotline) müssen folgende Angaben gemacht werden:

• Artikelnummer des Geräts (ist der Verpackung bzw. der Anleitung zu entnehmen)

Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengehäuse so staub- und schmutzfrei wie möglich. Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.

12.1.1 Reinigung außen

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife.

• Verwenden Sie keine Reinigungs- oder Lösungsmit- tel. Diese könnten die Kunststo󰀨teile des Gerätes angreifen.

• Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Original- verpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf.www.scheppach.com

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie sie Abhilfe scha󰀨en können, wenn Ihre Maschi- ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen Verlängerungsleitung defekt Verlängerungsleitung tauschen Anschlüsse am Motor oder Schalter nicht in Ordnung von Elektrofachkraft prüfen lassen Motor oder Schalter defekt von Elektrofachkraft prüfen lassen Kohlebürsten defekt von Elektrofachkraft prüfen lassen Motor bringt keine Leistung, die Sicherung spricht an Querschnitt der Verlängerungsleitung nicht ausreichend siehe Elektrischer Anschluss Überlastung Werkzeug prüfen Defekt der Elektrik von Elektrofachkraft prüfen lassenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

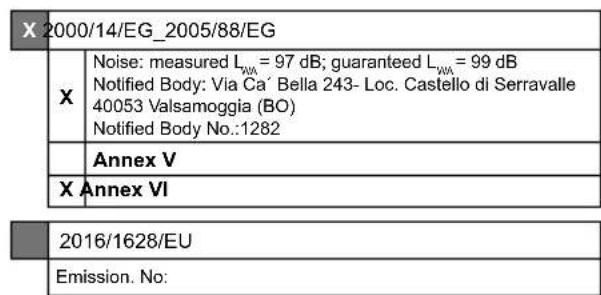

16. Konformitätserklärung

Normen für den Artikel
