MANUALE UTENTE AB1500X SCHEPPACH

Spiegazione dei symboli sull'apparecchio

L'utilizzo di symboli in quello manuale serve ad attirare la vostraattenzione sui possibili rischi. I symboli di sicurezza e le spiegazioni che li arrivagnano devono essere perfettamente compresi. Le avertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali siouldo essere fornere della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucoli e la polvere che provengono dall'apparecchio posso sono causare la perdita della vista.
	Classe di protezione II
99 dB	Livello di potenza acustica garantito
Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.
CE	Il prodotto è conforme alle direttive europee in vigore.
ΔΔΔ	Il prodotto è conforme alle direttive serbe in vigore.

Indices: Pagina:

1. Introduzione 38
2. Descrizione dello strumento (Fig. 1). 38
3. Contenuto della fornitura (Fig. 1a) 38
4. Impiego conforme alla destinazione d'uso 38
5. Avvertenze importanti 39
6. Dati tecnici 41
7. Disimballaggio 41
8. Prima della messa in funzione 41
9. Utilizzo 42
10. Collegamento elettrico 42
11. Manutenzione 43
12. Pulizia 43
13. Stoccaggio 44
14. Smaltimento e riciclaggio 44
15. Risoluzione dei guasti 45
16. Dichiarazione di conformità 245

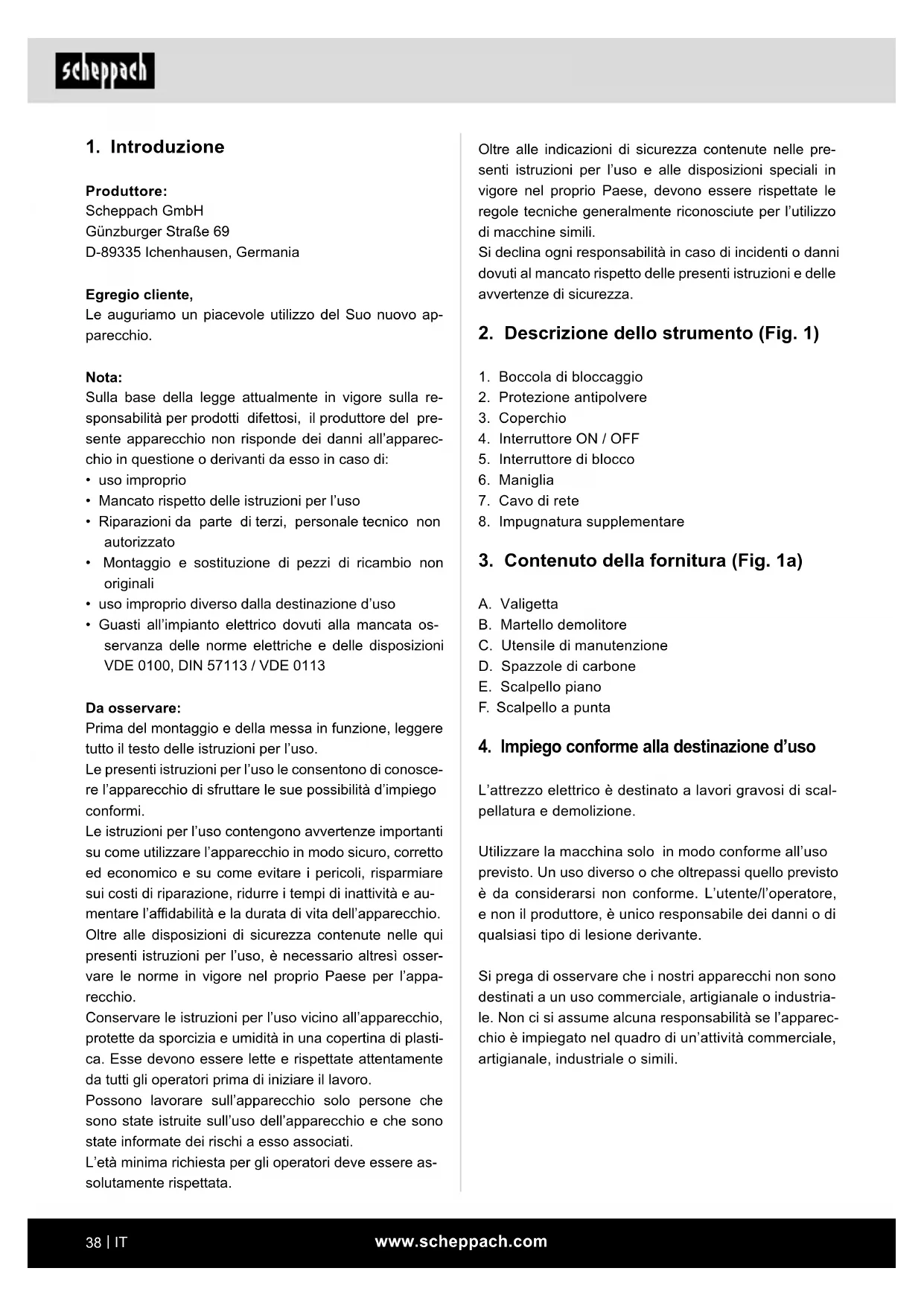

1. Introduzione

Produttore:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen, Germania

Egregio cliente,

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Nota:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questiono o derivanti daesso in caso di:

• uso improprio
• Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale technique non autorizzato
  Montaggio e sostituzione di pezzi di ricambio non originali
• uso improprio diverso alla destinazione d'uso
  Guasti all'impiano elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscer e l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività e augmentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza continue nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcia e umidità in una copertina di plastica. Esse devono essere lette e rispetto attendamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi aesso associati.

L'ètà minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alleindicazioni di sicurezzacontainute nelle presentiistruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina agli responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dello strumento (Fig. 1)

1. Boccola di bloccaggio
2. Protezione antipolvere
3. Coperchio
4. Interruftlore ON/OFF
5. Interruttore di blocco
6. Maniglia
7. Cavo di rete
8. Impugnatura supplementare

3. Contenuto della fornitura (Fig. 1a)

A. Valigetta
B. Martello demolitore
C. Utensile di manutenzione
D. Spazzole di carbone
E. Scalpello piano
F. Scalpello a punta

4. Impiego conforme alla destinazione d'uso

L'attezzo elettrico è destinato a lavori gravosi di scalpellatura e demolizione.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsable dei anni o di qualsiasi tipo di lezione derivante.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Avvertenze importanti

Indicazioni generali di sicurezza per gli attrezzi elettrici

AVVISO Leggere leindicazioni di sicurezza e le istruzioni. L'inosservanza delleindicazioni di sicurezza e delle istruzioni puoprovicare scosse elettriche, incendi e/olessonigravi.

Conservare tutte leindicazioni di sicurezza e le istruzioni per ulteriorore consultazione.

Il termine „elettroutensile“ utilizzato nelleindicazioni di sicurezza si riferisce a utensili elettrici alimentati da rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a. Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordate e non illustrate potrebbero provocare infortuni.
b. Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono inflammare la polvere o i vapori.
c. Tenere i bambini e le altre persone distanti durante l'utilizzo dell'elettROUTensile. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

1. Sicurezza elettrica

a. La spina di collegamento dell'elettroutensile deve adattarsi alla presa. Non deve essere assolutamente modificato. Non utilizzato spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di scarica elettrica.
b. Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi risscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c. Tenere gli elettroutensili al riparo da pioggia e umidità. La penetrazione di acqua in un appearecchio elettrico augmente il rischio di scosse elettriche.
d. Non usare il cavo per scopi diversi da quelli previsti, per trasportare l'elettROUTensile, appenderlo o per staccare la spina alla presa. Tenere il cavo lontano da sorgenti di calore, olio, spigoli appuntiti o parti di dispositivi in movimento. Cavi danneggiati o arrotolati augmentano il rischio di sca-rica elettrica.

e. Quando si lavora all'aperto con un attrezzo elettrico,utilizzare soltanto cavi di prolunga indicati per I'uso in ambienti esterni.L'utilizzo di un cavo di prolunga adatto per ambienti esterni riduce il rischio di scarica elettrica.
f. Se non è possibile evitare di utilizzare l'elettroutensile in un ambiente umido, utilizzato un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzato l'attezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcohol o medicinali. Un momento di disattenzione nell'uso dell'elettroutensile può essere seriionsi.
b. Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di sicurezza o otoprotettori, riduce il rischio di lesions a se-conda del tipo d'uso dell'attrezzo elettrico.
c. Evitare una messa in funzione accidentale. Accertarsi che l'eletttroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'eletttroutensile siiene il dito sull'interruttore o se si collega l'apparecchio più acceso alla corrente elettrica, possono verificarsi incidenti.
d. Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un utensile o una chiave che si trovano all'interno di una parte del disposito in movimento possono provocare delle lesions.
e. Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possible controllare in modo migliorare l'elettrotensile in situazioni inattese.
f. Indossare abbligamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, capi d'abbligamento e quanti lontani alla parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se si possono installare dispositivi di aspirazione e raccolta della polvere, accertarsi cheassi siano collegati e utilizzati correttamente. L'utilizzo di un sistema di aspirazione della polvere cui ridurre i rischi dovuti alla polvere stessa.

h. Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.
4. Utilizzo e gestione dell'attrezzo elettrico
a. Non sovraccaricare l'apparecchio. Utilizzare per il proprio来做 l'eletttroutensile appositamente previsto. Con un eletttroutensile adatto, si lavora me-glio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.
b. Non utilizzare elettroutensili con interruttor di-fettioso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e delve essere riparato.
c. Estrarre la spina alla presa e/o rimuovere la batteria prima di impostare i parametri dell'apparecchio, sostituire i componenti accessori o di riporre l'apparecchio. Questa precauzione impedisce l'avvio accidentale dell'elettroutensile.
d. Tenere gli elettroutensili non utilizzati fuori alla portata dei bambini. Non lasciare che il dispositivo venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persona inesperte.
e. Conservare gli eletttroutensili con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchi-no; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'eletttroutensile. Fare riparare le parti danneggiate prima dell'utilizzo del dispositivo. Molti infortuni sono causati da una cattiva manutenzione degli apparecchi.
f. Tenere i propri attrezzi da taglio affiliati e puliti. Utensili di taglio con bordi affiliati e sottomosti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g. Utilizzare l'elettroutensile, gli accessori, gli strumenti impiegati etc.attenendosi alle istruzioni.Prerendere anche in considerazione le condizioni operative e I'attività da svolgere.Unutilizzo degli elettroutensili per applicazioni diverse da quale previste più comportare situazioni pericolose.

h. Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Impugnatur e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'eletttroutensile in situazioni impreviste.

5. Assistenza

a. Far riparare l'elettrotensile sostanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'elettrotensile.

Indicazioni di sicurezza per martelli

• Indossare degli otoprotettori. L'esposizione al rumore cui provocare la perdita dell'udito.
• Utilizzare insieme all'apparecchio le impugnature supplementari fornite. La perdita di controllo cui provocare lesioni.
• Impugnare l'apparecchio alla superfici della manopola isolate durante l'esecuzione di lavori in cui l'attrezzo ausiliario può colpire linee della corrente nascoste o il proprio cavo di rete. Il contatto con una linea sotto tensione può porre quello tensione anche componenti metallici dell'apparecchio e provocare una scossa elettrica.

AVVISO! Questo attrezzo elettrico genera un Campo magnetico durante l'esercizio. Tale Campo vuo danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impiano medico prima di utilizzato l'attrezzo elettrico.

Conservare con cura leindicazioni di sicurezza.

Rischi residui

Anche quando si utilizes correttamente questo utensile elettrico, rimangono sempre rischi residui. In relazione alla modalità costruttiva e alla realizzazione di questi utensili elettrici possono presentarsi i seguenti problemi:

• Lesioni polmonari, in caso non si indossi un'adeguata maschera respiratoria antipolvere;
  Danni all'udito se non si indossano idonei otoprotettori;
• Danni alla salute, derivanti delle oscillazioni della mano e del braccio, nel caso il disposativo venga utilizzato per un intervallo di tempo prolongato o non sia azionato o sottomposto a manutenzione in modo corretto.

6. Dati tecnici

Tensione di rete 230 - 240 V~50 Hz

Potenza assorbita 1300 W

Forza di percussione 20 joule

Numero di impulsi 4100 bpm

Classe di protezione II

Peso 5,5 kg

Pericolo!

Rumori e vibrazioni

I valori di rumore e vibrazione sono stati determinati secondo la norma EN 60745.

Livello di pressione acustica LpA	96,0 dB
Incertezza KpA	2,81 dB
Livello di potenza acustica LWA	99,0 dB
Incertezza KwA	2,81 dB

Indossare otoprotettori.

L'esposizione al rumore cui provocare la perdita dell'udito.

Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformmente alla norma EN 60745.

Scalpellatura

Impugnatura principale:

Valore di emissione delle vibrazioni a_n, Cheq = 5,920 m/s^2 Incertezza K = 1,5 m/s

Il valore di emissione delle vibrazioni indicate è stato misurato con una procedura di controllo standardizzato e, in funzione del modo in cui l'utensile elettrico è utilizzato, può variar e in casi eccezionali più essere superiore al valore indicato.

Il valore di emissione delle vibrazioni indicate più essere utilizzatoanche per eseguire il confronto di un utensile elettrico con un'alto.

Il valore di emissione delle vibrazioni indicate più essere utilizzatoanche per una valutazione preliminare del deterioramento.

Ridurre al minimo l'émissione sonora e le vibrazioni!

• Utilizzare sostanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spagnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contento della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezioni originali per quanto riguarda accessori e pezioni di ricambio o soggetti ad usura. è possibile acquistare i pezioni di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicate i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

AVVISO!

L'apparecchio e il materiale d'imballaggio non sono gliocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Prima della messa in funzione

Prima del collegamento assicurarsi che i dati sulla pia-strina indicatrice corrispondano ai dati della rete.

Avviso!

Estrarre sempre la spina elettrica prima di eseguire le regolazioni sull'apparecchio.

Esaminare il situ per accertare l'assenza di linee elettriche nascoste e di tubi del gas e dell'acqua con un localizzatore di linee.

Manopola supplementare (Fig. 1)

Per ragioni di sicurezza,impiegare solo un martello perforatore con la manopola supplementare.

• L'impugnatura supplementare (8) fornisce una presa più salda durante l'utilizzo del martello perforatore.
• Per ragioni di sicurezza, l'apparecchio non deve essere usato alla impugnatura supplementare (8). L'impugnatura supplementare (8)iene fissata sul martello perforatore mediante bloccaggio.
• Ruotare la manopola in senso antiorario (guardando alla manopola stessa) e allentare il bloccaggio.
• Ruotando la manopola in senso orario, il bloccaggio si stringe.
• Allentare per prima casa il bloccaggio dell'impugnatura supplementare. Successivement è possibile ruotare l'impugnatura supplementare (8) nella posizione di lavoro più comoda.
• Stringere ora di nuovo l'impugnatura supplementare in direzione di rotazione opposta, fino a quando l'impugnatura supplementare non è stretta.

Inserire l'attrezzo (Fig. 2)

• Pulire l'attrezzo prima dell'uso e ingrassare leggermente il gambo dell'attrezzo con grasso per punte da trapano.
• Tirare indietro e stringere la boccola di bloccaggio (1).
• Spingere l'attrezzo in assenza di polvere, ruotandolo, nel supporto utensile fino alla battuta di arresto. L'attrezzo si blocca automaticamente.
• Controllare il meccanismo di bloccaggio sull'attrezzo tirandolo.

Estrarre l'attrezzo (Fig. 3)

• Tirare indietro e stringere la boccola di bloccaggio (1) e prelevare l'attrezzo.

Mantenere sempre ben affiliati gli attrezzi di scalpella.

Attenzione:

• Durante la scalpellatura, lavorare solo con pressione ridotta.
• Una pressione eccessiva mette inutilmente sottosforzo il motore.
• Affilare lo scalpello in tempo utile e sostituirlo se necessario.

Aspirazione di polvere/trucioli

La polvere di materiali quali vernici a base di piombo, alcuni tipi di legno, minerali e metalli cui quod assere dannosa per la salute. Il contatto o l'inalazione delle polveri cui provocare reazioni allergiche e/o patologie respiratoria nel soggetto utente o nelle persone vicine.

Determine polveri quali quale di quercia o di faggio sono considerate cancerogene, specialmente in combinazione con additivi per il trattamento del legno (cromato, conservanti del legno). La lavorazione di materiale contente amianto è consentita solo a specialisti.

• Assicurare una Buona ventilazione della postazione di lavoro.
• Si raccomanda di indossare una maschera di protezione respiratoria conhetto di classe P2.

Osservare le disposizioni vigenti nel proprio paese relative ai materiali da lavorare.

9. Utilizzo

ATTENZIONE!

Prima della messa in funzione del prodotto, è obblatorio montarlo completeness!

Pericolo!

Per evitare un potenziale pericolo, è consentito tenere la macchina solo dallie due impugnature (6/8)!

Accensione: Sbloccare l'interruttre di blocco (5) e azionare l'interruttre ON/OFF (4) per avviare il motore.

Spegnimento: rilasciare l'interruttore ON/OFF (4).

10. Collegamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengo-no fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare sostanto i cavi di alimentazione con la dicitura H07RN-F. La designazione del tipo deve essere stampata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 230-240 V~.
• I cordoni di prolunga fino a 25m di lunghezza devono averere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impiano elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:
- Dati della piastrina indicatrice della macchina

11. Manutenzione

Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!

Misure di manutenzione generali

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a Bassa pressione.
• Si raccomanda di pulire l'apparecchio subito durante ogni utilizzato.
• Pulire regolarmente l'apparecchio con un panno umido e del sapone lubricificante. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.
• Tutte le parti mobili devono essere rilubrificare a intervalli periodici!

Lubrificazione (Fig. 4+5)

Questo attrezzo non deve essere lubricatorio.
ogni ora ne agli giorno, poiché dispone di un sistema di lubricazione lubricato con grasso.

Per una durata di vita maggiore dell'attrezzo, occorre tuttavia sostituire il lubricificante dopo 40-50 ore.

1. Mettere in funzione l'attrezzo per alcuni minuti per riscaldarlo.
2. Spegnere l'attrezzo e scollegare la spina elettrica.
3. Apriere il coperchio (3) con l'attrezzo di manutenzione fornito in dotazione (C).
4. Rimuovere il vecchio grasso dall'interno e sostituirlo con grasso nuovo (20-30 g) (non compreso nel contentuto della fornitura). (Fig. 5)
5. Chiudere poi il coperchio (3).

Spazzole di carbone

• In caso di sviluppo eccessivo di scintille, fare controllare le spazzole di carbone da un elettricista specializzato. Attenzione! Le spazzole di carbone sono essere sostituite solo da un elettricista specializzato.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti peszi come materiali di consumo.

Pezzi soggetti a usura*: spazzole di carbone, scalpello

• non necessariamente compreso nel contento della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trovava in prima pagina.

Ordine di pezioni di ricambio

In caso di ordine di pezzi di ricambio (tramite il servizio si assistenza Telefonica) è necessarioindicare quanto segue:

• Tipo di apparecchio
  -Numero articolo dell'apparecchio (è reperibile nell'imballaggio o nelle istruzioni per l'uso)

12. Pulizia

12.1 Pulizia

Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Si raccomanda di pulire l'apparecchio subito dopo agli utilizzo.

12.1.1 Pulizia esterna

• Pulire regolarmente l'apparecchio con un panno umido e del sapone lubricante.
• Non utilizzato detergenti o solventi. Queste potrebbero attaccare le parti in plastica dell'apparecchio.
• Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.

13. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetti a gelo, non accessibile ai bambini. La temperature di stoccaggio ideale è compresa tra 5 e 30^ .

Conservare l'elettROUTENSILE nell'imballaggio originale.
Coprire l'elettROUTENSILE per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'eletttroutensile.

14. Smaltimento e riciciclaggio

Avverenze per l'imballaggio

Il materiale d'imballaggio è risciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositiivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositorio usato devono essere rimossi prima della consegna,enza distruggerl! Il loro smaltimento è regolato alla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsable in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti Gratisamente presso i seguenti centri:

• Punti pubblici di smaltimento o raccolta dei rifiuti (ad es. depositi comunali).

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• É possibile consegnare Gratisamente al produtoire,enza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per agli tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri,oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di nitro complementari del produttore e del distributore sono reperibile presso il rispetto servizio clienti.

• In caso di consegnata da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo cui richiedere il ritiro Gratis del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad appearecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarisi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

15. Risoluzione dei guasti

La segunte tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
Il motore non si avvia	Guasto fusibile di rete Controllare il fusibile di rete
	Cavo di prolunga difettoso Sostituire il coredone di prolunga
	Collegamenti sul motore o sull'interruttore non regolari	Far controllare a personale elettricista qualificato
	Motore o interrottore difettosi	Far controllare a personale elettricista qualificato
	Spazzole di carbone difettose	Far controllare a personale elettricista qualificato
Il motore non trasmette potenza, si attiva la protezione	Sezione del cavo della prolunga non sufficiente	Vedere Allacciamento elettrico
	Sovraccarico Controllare l'attrezzo
	Difetto delsystema elettrico	Far controllare a personale elettricista qualificato

Spis tresci: Strona:

Indicati di securitate generale pentru scule elec trice

AVERTIZARE Citi toate indicatiile de securitate si instruclunile. Deficiente la respectarea indicatilore de securitate si instruclunilor pot provoca electrocutarea, incendiul si/sau vatamari grele.

Indicati di securitate pertru ciocan

Aspirare praf/aschii

Opriea: Eliberati comutatorul de pornire/oprire (4).

Vizi evidenti vanno segnalati entro 8 giorni da licezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
