BRUGSANVISNING AB1500X SCHEPPACH
Forklaring til symbolerne på maskinen
Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.
| Advarsel - Læs brugsanvisningen for at reducere risikoen for persorskader. |
| Brug horeværn. Støjpåvirkning kan före til horetab. |
| Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materialemökke bearbjdes! |
| Brug beskyttesesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud afprodukter, kan forårsage synstab. |
| Beskyttesesklasse II |
| 99 | Garanteret lydeffektniveau |
| △ PAS Pål | I,thisbrugsanvising er de steder,der vedrører sikkerheden, Forsynet med dette symbol. |
| CE | Produkt opfylder gældende EU-direktiver. |
| △ | Produkt opfylder gældende serbiske direktiver. |
- Indledning 179
- Maskinbeskrivelse (fig. 1) 179
- Leveringsomfang (fig. 1a) 179
- Tilsigtet brug 179
- Vigtige anvisninger 179
- Tekniske data 181
- Udpakning 182
- Før ibrugtagning 182
- Betjening 183
- Elektrisk tilslutning 183
- Vedligeholdelse 183
- Rengøring 184
- Opbevaring 184
- Bortskaffelse og genanvendelse 184
- Afhjælpning af fejl 185
- Overensstemmelseserklæring 247

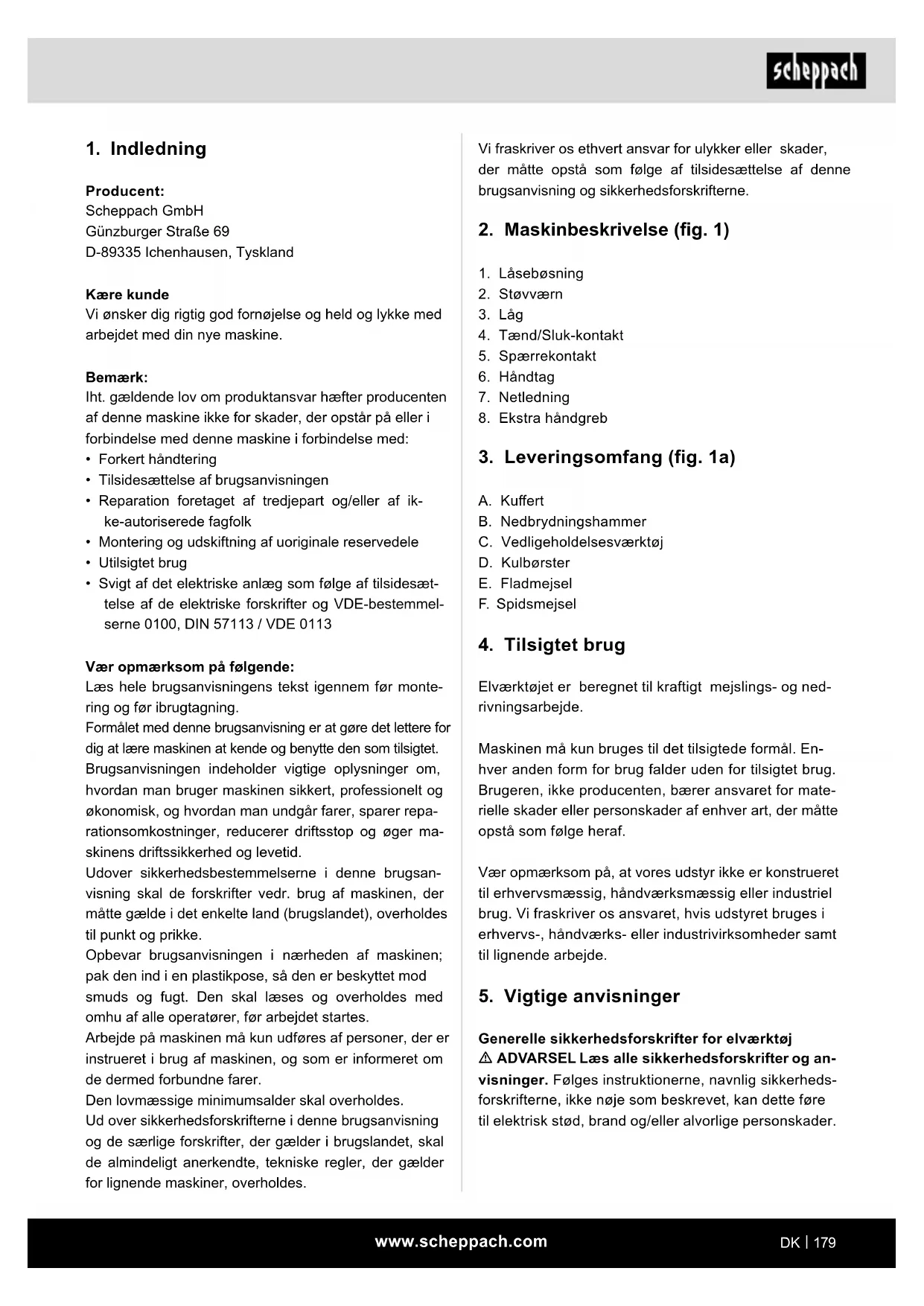

1. Indledning
Producent:
Scheppach GmbH
Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.
Bemærk:
Iht. gældende lov om produktansvar hæfter producenten af maskinen ikke for skader, der opstår på eller i forbindelse med maskinen i forbindelse med:
- Forkert håndtering
- Tilsidesættelse af brugsanvisningen
- Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
- Montering og udskiftning af uoriginale reservedele
- Utilsigtet brug
- Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113
Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.
Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte den som tilsigtet.
Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger maskinens driftssikkerhed og levetid.
Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.
Opbevar brugsanvisningen i nærheden af maskinen; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.
Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.
Den lovmæssige minimumsalder skal overholdes.
Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes.
Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.
2. Maskinbeskrivelse (fig. 1)
- Låsebøsning
- Støv værn
- Låg
- Tænd/Sluk-kontakt
- Spærrekontakt
- Handtag 7. Netledning
- Ekstra håndgreb
3. Leveringsomfang (fig. 1a)
A. Kuffert B. Nedbrydningshammer C. Vedligeholdelsesværktøj D. Kulbørster E. Fladmejsel F. Spidsmejsel
4. Tilsigtet brug
Elværktøjer er beregnet til kraftigt mejslings- og nedrivningsarbejde.
Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.
Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.
5. Vigtige anvisninger
Generelle sikkerhedsforskrifter for elværktøj ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger. Følges instruktionerne, navnlig sikkerhedsforskrifterne, ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).
1. Arbejdspladssikkerhed
a. Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver forstyrret, kan du komme til at tabe kontrollen over maskinen.
2. Elektrisk sikkerhed
a. Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b. Undgå kropskontakt med jordede overflader, f.eks. rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c. Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød.
d. Brug ikke ledningen til at bære eller hænge elværktøjet op i, eller til at trække stikket ud af stikkontakten med. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af maskinen. Beskadigede eller sammenfiltrede kabler øger risikoen for at få stød.
e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som er egnet til udendørs brug. Brug af forlængerkabler, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal der anvendes fejlstrømsrelæ. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.
3. Personers sikkerhed
a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter.
Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.
b. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d. Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller skruenøgler, som måtte befinde sig i en roterende del af maskinen, kan medføre personskader.
e. Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På den måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g. Hvis der kan monteres indretninger til udsugning eller opsamling af støv, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske farer pga. støv.
h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.
4. Anvendelse og behandling af elværktøjet
a. Undgå at overbelaste maskinen. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på produktet, skifter tilbehørsdele eller lægger maskinen fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d. Opbevar ubenyttede elværktøjer utilgængeligt for børn. Undgå, at maskinen bruges af personer, som ikke er fortrolige med det, eller som
ikke har læst denne anvisning. Elværktøjer er farlige i hænderne på uerfarne personer.
e. Elværktøjer skal plejes med omhu. Kontroller med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj. f. Hold skæreværktøjer skarpe og rene. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g. Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
5. Service
a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at bruge.
Sikkerhedsforskrifter for hamre
- Brug høreværn. Støjpåvirkning kan føre til høretab.
- Brug de ekstra håndgreb, der fulgte med maskinen. Tab af kontrollen kan føre til kvæstelser.
- Hold enheden ved hjælp af de isolerede greb, når du udfører arbejde, hvor værktøjet kan støde på skjulte elledninger eller værktøjets eget strømforsyningskabel. Kontakt med strømførende ledninger kan også gøre elværktøjets metaldele strømførende og forårsage elektrisk stød.
ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at formindske faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.
Opbevar sikkerhedsforskrifterne et sikkert sted.
Restrisici
Selvom man betjener elværktøj forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:
- Lungeskader, hvis der ikke bruges egnet støvmaske.
- Høreskader, hvis der ikke bruges egnet høreværn.
- Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt.
6. Tekniske data
| Netspænding 230 - 240 V~ 50 Hz |
| Strømforbrug 1300 W |
| Slagkraft 20 joule |
| Slagtal 4100 bpm |
| Værktøjsholder SDS-MAX |
| Beskyttelsesklasse II |
| Vægt 5,5 kg |
Fare!
Støj og vibration
Støj- og vibrationsværdierne er bestemt i henhold til EN 60745.
| Lydtryksniveau LpA | 96,0 dB |
| Usikkerhed KpA | 2,81 dB |
| Lydeffektniveau LwA | 99,0 dB |
| Usikkerhed KwA | 2,81 dB |
Brug høreværn.
Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht. EN 60745.
Mejsling
Hovedgreb:
Svingningsemissionstal ah, Cheq = 5,920 m/s2 Usikkerhed K = 1,5 m/s²
Det angivne svingningsemissionstal er målt i henhold til en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, elværktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi.
Det angivne svingningsemissionstal kan bruges til at sammenligne et elværktøj med et andet.
Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringelsen.
Begræns støjudvikling og vibration til et minimum!
- Brug kun fejlfrie maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
- Undgå at overbelaste maskinen.
- Lad i givet fald maskinen blive underkastet et eftersyn.
- Sluk maskinen, når den ikke benyttes.
- Brug handsker.
7. Udpakning
- Åbn emballagen, og tag forsigtigt maskinen ud.
- Fjern emballeringsmaterialet samt emballage-/transportbeskyttelser (hvis sådanne findes).
- Kontroller, om leveringsomfanget er fuldstændigt.
- Kontroller maskinen og tilbehørsdelene for transportskader. Informer straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden. Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
- Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen. Husk at bestillinger skal være forsynet med artikelnumre samt maskintype og byggeår.
ADVARSEL!
Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.
Arbejdsstedet skal undersøges for skjulte elledninger, gas- eller vandrør ved hjælp af en ledningssøger.
Ekstragreb (fig. 1)
Af sikkerhedsårsager må borehammeren kun bruges med det ekstra greb.
- Det ekstra håndgreb (8) giver et sikkert greb under brugen af borehammeren.
- Af sikkerhedsårsager må maskinen ikke bruges uden det ekstra håndgreb (8). Det ekstra håndgreb (8) fastgøres til borehammeren via klemning.
- Når grebet drejes mod urets retning (set fra grebet), løsnes klemningen.
- Når grebet drejes i urets retning, fastspændes klemningen.
- Løsn først klemningen af det ekstra håndgreb. Du kan derefter dreje det ekstra håndgreb (8) i den arbejdsstilling, du finder mest komfortabel.
- Drej derefter det ekstra håndgreb tilbage i den modsatte drejeretning, indtil det sidder godt fast.
Isætning af værktøj (fig. 2)
- Inden værktøjet isættes, skal det rengøres, og værktøjsskaftet skal påføres en smule borfedt.
- Træk fastlåsningskrogen (1) tilbage, og hold den fast.
- Skub det støvfrie værktøj ind til anslag i værktøjsholderen, samtidigt med at det drejes. Værktøjet låser sig selv.
- Kontroller, at værktøjet er låst ved at trække i det.
Udtagning af værktøj (fig. 3)
- Træk fastlåsningskrogen (1) tilbage, hold den fast, og tag værktøjet ud.
Mejselværktøj skal altid holdes godt skarpt. PAS PÅ!
Under mejslingen må man kun arbejde med lavt tryk. - Et for kraftigt tryk belaster motoren unødigt. Husk at opslibe mejselen i tide, og udskift den ved behov.
Støv-/spånudsugning
Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af støv kan forårsage allergiske reaktioner og/eller åndedrætsbesvær hos brugeren eller personer i nærheden.
Visse typer støv såsom ege- eller bøgetræsstøv betragtes som kræftfremkaldende, især i kombination med tilsætningsstoffer til træbehandling (krom, træbeskyttelsesmidler). Asbestholdigt materiale må kun behandles af fagfolk.
- Sørg for god ventilering af arbejdspladsen.
- Det anbefales at benytte åndedrætsværn med filter-klasse P2.
Overhold de i dit land gældende forskrifter for behandling af de pågældende materialer.
9. Betjening
Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!
Fare!
For at undgå farlige situationer skal maskinen altid holdes i begge håndgreb (6/8)!
Tænding: Løsn spærrekontakten (5), og tryk på Tænd/Sluk-knappen (4) for at starte motoren.
Slukning: Slip Tænd/Sluk-kontakten (4).
10. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Årsagerne hertil kan være:
Tryksteder, når tilslutningsledninger trækkes gennem vinduer eller døråbninger. - Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert. - Skæresteder, når tilslutningsledningen køres over. - Isolationsskader, når stikket trækkes ud af stikkontakten på væggen. - Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må ikke bruges og skal straks udskiftes.
Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H07RN-F.
Afkrydsning af typebetegnelsen på tilslutningskablet er et krav.
Vekselstrømsmotor
- Netspændingen skal være 230-240 V~.
- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun foretages af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgivet:
- Data på maskinens typeskilt
Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!
- Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
- Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
- Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
- Alle bevægelige dele skal eftersmøres med jævne mellemrum!
Smøring (fig. 4 + 5)
Dette værktøj skal ikke smøres hver time eller hver dag, da det har et fedtsmurt smøremiddelsystem. Hvis man ønsker at give værktøjet en længere levetid, bør smøremidlet dog skiftes for hver 40-50 timer.
- Tag værktøjet i brug i et par minutter uden at opvarme det.
- Sluk for værktøjet, og træk netstikket ud af stikkontakten.
- Åbn dækslet (3) med det medfølgende serviceværktøj (C).
- Tør det gamle fedt af, og erstat det med frisk fedt (20-30 g) (medfølger ikke). (fig. 5)
- Luk herefter dækslet (3).
Kulbørster
- Ved megen gnistdannelse skal man få kontaktkullene kontrolleret af en elektriker. PAS PÅ! Kulbørsterne må kun udskiftes af en elektriker.
Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.
Sliddele*: Kulbørster, mejsler
Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.
Bestilling af reservedele
Husk at angive følgende oplysninger, når der bestilles reservedele (via service-hotline):
- Maskintype
- Maskinens artikelnummer (fremgår af emballagen eller brugsanvisningen)
12. Rengøring
12.1 Rengøring
Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
12.1.1 Rengøring udvendigt
- Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum.
- Undlad brug af rengørings- eller opløsningsmidler. Sådanne kan angribe maskinens plastdele.
- Sørg for, at vand ikke kan trænge ind i maskinen.
13. Opbevaring
Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30 °C.
Opbevar elværktøjet i den originale emballage.
Tildæk elværktøjet for at beskytte det mod støv eller fugt.
Opbevar denne anvisning sammen med elværktøjet.
Oplysninger om emballage
Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes i henhold til gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)
Brugt elektrisk og elektronisk udstyr (elektronikskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!
- Brugte (genopladelige) batterier, der er permanent installeret i et elværktøj, skal udtages i afladet tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
- Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elektronikskrot) ikke må bortskaffes sammen med husholdningsaffald.
- Brugte elektriske og elektroniske apparater (elektronikskrot) kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater tilbage - eller tilbyder dette frivilligt.
- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.
- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).
15. Afhjælpning af fejl
Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.
| Fejl Mulig ørsag Afhjælpning |
| Motor starter ikke | Svigt af netsikring Kontrollér netsikring | |
| Forlængerledning defect Udskiftning af forlængerledning | |
| Til Slutninger på motor eller kontakter ikke iorden | få dem kontrolleret af en elektriker |
| Motor ellerkontakt defect på dem kontrolleret af en elektriker | |
| Kulbørste defect på dem kontrolleret af en elektriker | |
| Motor leverer ingen effekt, sikringen.springer | Forlængerledningens tværsnit utilstrækkeligt | se elektrisk til Slutting |
| Overbelastning Kontrollér værktøj | |
| Defekt i elektrisk udstyr på dem kontrolleret af en elektriker | |
Forklaring til symbolerne på maskinen
Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.
| Advarsel - Læs brugsanvisningen for at reducere risikoen for persorskader. |
| Brug horeværn. Støjpåvirkning kan före til høretab. |
| Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materialemökke bearbjdes! |
| Brug beskyttesesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud afprodukter, kan forårsage synstab. |
| Beskyttesesklasse II |
| Garanteret lydeffektniveau |
| I,this.brugsanvising er de steder,der vedrører sikkerheden, Forsynet med dette symbol. |
| Produkt opfylder gældende EU-direktiver. |
| Produkt opfylder gældende serbiske direktiver. |
- Indledning 188
- Maskinbeskrivelse (fig. 1) 188
- Leveringsomfang (fig. 1a) 188
- Tilsigtet brug 188
- Vigtige anvisninger 188
- Tekniske data 190
- Udpakning 191
- For ibrugtagning 191
- Betjening 192
- Elektrisk tilslutning 192
- Vedligeholdelse 192
- Rengøring 193
- Opbevaring 193
- Bortskaffelse og genanvendelse 193
- Afhjælpning af fejl 194
- Samsvarserklæring 247
1. Indledning
Producent:
Scheppach GmbH
Günzburgerstraße 69
D-89335 Ichenhausen, Tyskland
Kære kunde
Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.
Bemærk:
Iht. gældende lov om produktansvar hæfter producenten af maskinen ikke for skader, der opstår på eller i forbindelse med maskinen i forbindelse med:
- Forkert håndtering, tilsidesættelse af brugsanvisningen
- Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
- Montering og udskiftning af uoriginale reservedele
- Utilsigtet brug
- Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113
Vær opmærksom på følgende:
Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.
Formålet med brugsanvisningen er at gøre det lettere for dig at lære maskinen at kende og benytte den som tilsigtet.
Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.
Opbevar brugsanvisningen i nærheden af maskinen; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.
Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.
Den lovmæssige minimumsalder skal overholdes.
Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for arbejde med maskinen, overholdes.
Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.
2. Maskinbeskrivelse (fig. 1)
- Låsebøsning
- Støv værn
- Låg
- Tænd/Sluk-kontakt
- Spærrekontakt
- Håndtag 7. Netledning
- Ekstra håndgreb
3. Leveringsomfang (fig. 1a)
A. Kuffert B. Nedbrydningshammer C. Vedligeholdelsesværktøj D. Kulbørster E. Fladmejsel F. Spidsmejsel
4. Tilsigtet brug
Elværktøjet er beregnet til kraftigt mejslings- og nedrivningsarbejde.
Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.
Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.
5. Vigtige anvisninger
Generelle sikkerhedsforskrifter for elværktøj ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger. Følges instruktionerne, navnlig sikkerhedsforskrifterne, ikke som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).
1. Arbejdspladssikkerhed
a. Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brandbare væsker, gasser eller støv. Elværktøjet genererer gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver forstyrret, kan du komme til at tabe kontrollen over maskinen.
2. Elektrisk sikkerhed
a. Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød. b. Undgå kropskontakt med jordede overflader, f.eks. rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Hold elværktøjet på afstand af regn og fugt. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød. d. Brug ikke kablet utilsigtet til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af maskinen. Beskadigede eller sammenfiltrede kabler øger risikoen for at få stød. e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug. Brug af forlængerkabler, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød. f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal der anvendes fejlstrømsrelæ. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.
3. Personers sikkerhed
a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.
b. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, samler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d. Fjern indstillingsværktøjer eller skruenøgler, før du tilslutter elværktøjet. Værktøj eller skruenøgler, som måtte befinde sig i en roterende del af maskinen, kan medføre personskader.
e. Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På den måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g. Hvis der kan monteres indretninger til udsugning eller opsamling af støv, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske farer pga. støv.
h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.
4. Anvendelse og behandling af elværktøjet
a. Undgå at overbelaste maskinen. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde. b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justering på produktet, skifter tilbehørsdele eller lægger maskinen fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d. Opbevar ubenyttede elværktøjer utilgængeligt for børn. Undgå, at maskinen bruges af personer, som ikke er fortrolige med det, eller som ikke har læst denne anvisning. Elværktøjer er farlige i hænderne på uerfarne personer.
e. Elværktøjer skal plejes med omhu. Kontroller med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f. Hold skæreværktøjer skarpe og rene. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g. Brug elværktøj, tilbehør, indsatsværktøj osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
5. Service
a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at bruge.
Sikkerhedsforskrifter for hamre
- Brug høreværn. Støjpåvirkning kan føre til høretab.
- Brug de ekstra håndgreb, der fulgte med maskinen. Tab af kontrollen kan føre til kvæstelser.
- Hold enheden ved hjælp af de isolerede greb, når du udfører arbejde, hvor værktøjet kan støde på skjulte elledninger eller værktøjets eget strømforsyningskabel. Kontakt med strømførende ledninger kan også gøre elværktøjets metaldele strømførende og forårsage elektrisk stød.
ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at formindske faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.
Opbevar sikkerhedsforskrifterne et sikkert sted.
Restrisici
Selv om man betjener elværktøjet forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:
- Lungeskader, hvis der ikke bruges egnet støvmaske.
- Høreskader, hvis der ikke bruges egnet høreværn.
- Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid, eller ikke styres og vedligeholdes korrekt.
6. Tekniske data
| Netspænding 230 - 240 V~ 50 Hz |
| Strømforbrug 1300 W |
| Slagkraft 20 joule |
| Slagtal 4100 bpm |
| Værktøjsholder SDS-MAX |
| Beskyttelsesklasse II |
| Vægt 5,5 kg |
Fare!
Støj og vibration
Støj- og vibrationsværdierne er bestemt i henhold til EN 60745.
| Lydtryksniveau LpA | 96,0 dB |
| Usikkerhed KpA | 2,81 dB |
| Lydeffektniveau LwA | 99,0 dB |
| Usikkerhed KwA | 2,81 dB |
Brug høreværn.
Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht. EN 60745.
Mejsling
Hovedgreb:
Svingningsemissionstal ah, Cheq = 5,920 m/s2 Usikkerhed K = 1,5 m/s2
Det angivne svingningsemissionstal er blevet målt iht. en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, elværktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi.
Det angivne svingningsemissionstal kan bruges til at sammenligne et elværktøj med et andet.
Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringelsen.
Begræns støjudvikling og vibration til et minimum!
- Brug kun fejlfrie maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
- Undgå at overbelaste maskinen.
- Lad i givet fald maskinen blive underkastet et eftersyn.
- Sluk maskinen, når den ikke benyttes.
- Brug handsker.
7. Udpakning
- Åbn emballagen, og tag forsigtigt maskinen ud. Fjern emballeringsmaterialet og eventuelle emballage-/transportbeskyttere (hvis sådanne findes).
- Kontroller, om leveringsomfanget er fuldstændigt.
- Kontroller maskinen og tilbehørsdelene for transportskader. Informer straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke. Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden. Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
- Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
- Husk at bestillinger skal være forsynet med artikelnumre samt maskintype og byggeår.
ADVARSEL!
Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.
Arbejdsstedet skal undersøges for skjulte elledninger, gas- eller vandrør ved hjælp af en ledningssøger.
Ekstragreb (fig. 1)
Af sikkerhedsårsager må borehammeren kun bruges med det ekstra greb.
- Det ekstra håndgreb (8) giver et sikkert greb under brugen af borehammeren.
- Af sikkerhedsårsager må maskinen ikke bruges uden det ekstra håndgreb (8). Det ekstra håndgreb (8) fastgøres til borehammeren via klemning.
- Når grebet drejes mod urets retning (set fra grebet), løsnes klemningen.
- Når grebet drejes i urets retning, fastspændes klemningen.
- Løsn først klemningen af det ekstra håndgreb. Du kan derefter dreje det ekstra håndgreb (8) i den arbejdsstilling, du finder mest komfortabel.
- Drej derefter det ekstra håndgreb tilbage i den modsatte drejeretning, indtil det sidder godt fast.
Isætning af værktøj (fig. 2)
- Inden værktøjet isættes, skal det rengøres, og værktøjsskaftet skal påføres en smule borfedt.
- Træk fastlåsningskrogen (1) tilbage, og hold den fast.
- Skub det støvfrie værktøj ind til anslag i værktøjsholderen, samtidigt med at det drejes. Værktøjet låser af sig selv.
- Kontroller, at værktøjet er låst ved at trække i det.
Udtagning af værktøj (fig. 3)
- Træk fastlåsningskrogen (1) tilbage, hold den fast, og tag værktøjet ud.
Mejselværktøj skal altid holdes godt skarpt.
PAS PÅ!
- Under mejslingen må man kun arbejde med lavt tryk.
- Et for kraftigt tryk belaster motoren unødigt. Husk at opslibe mejslen i tide, og udskift den ved behov.
Støv-/spånudsugning
Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af støv kan forårsage allergiske reaktioner og/eller åndedrætsbesvær hos brugeren eller personer i nærheden.
Visse typer støv såsom ege- eller bøgetræsstøv betragtes som kræftfremkaldende, især i kombination med tilsætningsstoffer til træbehandling (krom, træbeskyttelsesmidler). Asbestholdigt materiale må kun behandles af fagfolk.
- Sørg for god ventilering af arbejdspladsen.
- Det anbefales at benytte åndedrætsværn med filterklasse P2.
Overhold de i dit land gældende forskrifter for behandling af de pågældende materialer.
9. Betjening
PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!
Fare!
For at undgå farlige situationer skal maskinen altid holdes i begge håndgreb (6/8)!
Tænding: Løsn spærrekontakten (5), og tryk på Tænd/Sluk-knappen (4) for at starte motoren.
Slukning: Slip Tænd/Sluk-kontakten (4).
10. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Årsagerne hertil kan være:
Tryksteder, når tilslutningsledninger trækkes gennem vinduer eller døråbninger. - Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert. - Skæresteder, når tilslutningsledningen køres over.
- Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
- Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H07RN-F.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
Vekselstrømsmotor
- Netspændingen skal være 230-240 V~.
- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun foretages af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgivet:
- Data på maskinens typeskilt
11. Vedligeholdelse
Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!
- Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
- Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
- Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
- Alle bevægelige dele skal eftersmøres med jævne mellemrum!
Smøring (fig. 4 + 5)
Dette værktøj skal ikke smøres hver time eller hver dag, da det har et fedtsmurt smøremiddelsystem. Hvis man ønsker at give værktøjet en længere levetid, bør smøremidlet dog skiftes for hver 40-50 timer.
- Tag værktøjet i brug i et par minutter uden at opvarme det.
- Sluk for værktøjet, og træk netstikket ud af stikkontakten.
- Åbn dækslet (3) med det medfølgende serviceværktøj (C).
- Tør det gamle fedt af, og erstat det med frisk fedt (20-30 g) (medfølger ikke). (fig. 5)
- Luk herefter dækslet (3).
Kulbørster
- Ved megen gnistdannelse skal man få kontaktkullene kontrolleret af en elektriker. PAS PÅ! Kulbørsterne må kun udskiftes af en elektriker.
Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.
Sliddele*: Kulbørster, mejsler
- medfølger ikke nødvendigvis!
- Maskintype
- Maskinens artikelnummer (fremgår af emballagen eller brugsanvisningen)
12. Rengøring
12.1 Rengøring
Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
12.1.1 Rengøring udvendigt
- Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum.
- Undlad brug af rengørings- eller opløsningsmidler. Sådanne kan angribe maskinens plastdele.
- Sørg for, at vand ikke kan trænge ind i maskinen.
13. Opbevaring
Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.
Opbevar elværktøjet i den originale emballage.
Tildæk elværktøjet for at beskytte det mod støv eller fugt.
Opbevar brugsanvisningen sammen med elværktøjet.
Oplysninger om emballage
Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)
Brugt elektrisk og elektronisk udstyr (elektronikskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!
- Brugte (genopladelige) batterier, der er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
- Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke bortskaffes sammen med husholdningsaffald.
- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten, uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.
- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).
15. Afhjælpning af fejl
Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.
| Fejl Mulig ørsag Afhjælpning |
| Motor starter ikke | Svigt af netsikring Kontrollér netsikring | |
| Forlængerledning defect Udskiftning af forlængerledning | |
| Tilslutninger på motor eller kontakter ikke iorden | få dem kontrolleret af en elektriker |
| Motor ellerkontakt defect få dem kontrolleret af en elektriker | |
| Kulbørste defect få dem kontrolleret af en elektriker | |
| Motor leverer ingen effekt, sikringen.springer | Forlængerledningens tværsnit utilstrækkeligt | se elektrisk til Slutting |
| Overbelastning Kontrollér værktøj | |
| Defekt i elektrisk udstyr få dem kontrolleret af en elektriker | |
Forklaring af symbolerne øverst på apparatet
Brugen af symbolerne i denne vejledning skal henlede opmærksomheden på eventuelle risici. Symbolerne for sikkerhed og forklaringerne, der ledsager dem, skal forstås præcist. Advarslerne i sig selv fjerner ikke risiciene og kan ikke erstatte de korrekte forholdsregler til forebyggelse af ulykker.
Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen af varen; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen afholder omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
Garanti
