Ürün tipi	Kırıcı / perforatör
Marka	Scheppach
Model	AB1500X
Kategori	Matkap / kırıcı
Besleme gerilimi	230 - 240 V ~ 50 Hz
Çekilen güç	1300 W
Darbe enerjisi	20 joule
Darbe sayısı	4100 darbe/dk
Uç tutucu	SDS-MAX
Koruma sınıfı	II (çift yalıtımlı)
Ağırlık	5,5 kg
Ses basınç seviyesi (LpA)	96,0 dB(A)
Ses gücü seviyesi (LWA)	99,0 dB(A)
Titreşim (keski, ana tutamak)	5,920 m/s² (K=1,5 m/s²)
Uygun kullanım	Ağır keski ve yıkım işleri
Güvenlik ekipmanları	Kulak koruyucu, toz maskesi, koruyucu gözlük
Ek tutamak	Evet, ayarlanabilir
Yağlama sistemi	Entegre yağlama, 40-50 saatte bir değiştirme
Karbon fırçalar	Yetkili bir elektrikçi tarafından değiştirilmelidir
Dahil olan aksesuarlar	Kutu, kırıcı, bakım aleti, karbon fırçalar, düz keski, sivri keski
Bakım ve temizlik	Her kullanımdan sonra nemli bir bez ve siyah sabunla temizleyin; çözücü kullanmayın
Depolama	Kuru, dondan korunan bir yerde, 5-30°C sıcaklıkta
Garanti	Yasal, orijinal parçalar önerilir
Uygunluk	AB direktifleri (CE), tehlikeli madde sınırlamaları (2011/65/AB)

Sık sorulan sorular - AB1500X SCHEPPACH

AB1500X kırıcıda keski nasıl değiştirilir?

Keskiyi değiştirmek için kilit kancasını (1) geriye çekin ve tutun, ardından eski ucu çıkarın. Yeni keskii hafifçe çevirerek durana kadar takın, ardından kancayı bırakarak kilitleyin. Ucu çekerek sabitlemeyi kontrol edin.

AB1500X için önerilen yağlama nedir?

Kırıcı, entegre bir yağlama sistemine sahiptir. 40-50 saat kullanımdan sonra aleti ısıtın, fişini çekin, verilen bakım aletiyle kapağı (3) açın, eski yağı çıkarın ve 20-30 g yeni yağla (verilmez) değiştirin. Kapağı kapatın.

Ek tutamak nasıl ayarlanır?

Ek tutamak (8) sıkma ile sabitlenir. Ayarlamak için saat yönünün tersine çevirerek gevşetin, istenen konuma döndürün, ardından saat yönünde sıkarak iyice sabitleyene kadar sıkın. Güvenlik nedeniyle her zaman ek tutamağı kullanın.

AB1500X'i kullanmadan önce hangi güvenlik önlemleri alınmalıdır?

Her zaman kulak koruyucu, toz maskesi (P2 sınıfı) ve koruyucu gözlük takın. Kablo ve fişin iyi durumda olduğunu kontrol edin. Ek tutamağı kullanın. Çalışma alanının temiz, iyi aydınlatılmış ve patlama riski olmadığından emin olun. Çocukları uzak tutun. Dar giysiler giyin ve uzun saçları bağlayın.

Motor çalışmazsa ne yapmalı?

Önce şebeke sigortasını kontrol edin ve gerekirse değiştirin. Uzatma kablosu arızalıysa değiştirin. Sorun devam ederse motor/anahtar bağlantıları veya karbon fırçalar sorunlu olabilir; cihazı yetkili bir elektrikçiye kontrol ettirin.

AB1500X ile hangi tip keski kullanabilirim?

Alet, SDS-MAX saplı keskileri kabul eder. Verilen kit, bir düz keski ve bir sivri keski içerir. Beton, taş vb. için uygun yıkım keskileri kullanabilirsiniz. Optimum verim için keskilerin iyi bilenmiş olduğundan emin olun.

Kırıcıyı kullanımdan sonra nasıl temizlemeliyim?

Cihazı her kullanımdan sonra nemli bir bez ve biraz siyah sabunla temizleyin. Plastik parçalara zarar verebilecek deterjan veya çözücü kullanmayın. Cihazın içine su girmediğinden emin olun.

Karbon fırçaların ömrü ne kadardır?

Karbon fırçalar zamanla aşınır. Aşırı kıvılcım fark ederseniz, yetkili bir elektrikçiye kontrol ettirin. Değiştirme yalnızca bir profesyonel tarafından yapılmalıdır.

AB1500X'i metal delmek için kullanabilir miyim?

Hayır, AB1500X, ağır keski ve yıkım işleri (beton, taş vb.) için tasarlanmış bir kırıcıdır. Metal delmek için uygun değildir. Metal için uygun bir matkap kullanın.

Kırıcı güvenli bir şekilde nasıl saklanır?

Cihazı ve aksesuarlarını kuru, dondan korunan, 5-30°C sıcaklıkta bir yerde saklayın. Mümkünse aleti orijinal ambalajında muhafaza edin ve tozdan korumak için örtün. Kullanım kılavuzunu yakınınızda bulundurun.

KULLANIM KILAVUZU AB1500X SCHEPPACH

Genel bakım önlemleri

Cihaz üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken DOĞRU tedbirlerin yerine geçmez.

Ikaz - Yaralanma riskinin azaltilmasi icin kullanim kılıvuzu okuyun.

Bir koruyucu kulaklık kullanin. Gürültü etkisi,isitme kaybina neden olabilir.

Bir toz koruma maskesi kullanin. Ahşap ve dioer materyallerin,islenmesinde-SAğlığa zararlı toz olusabilir. Asbest iceren materyal,islenmemelidir!

Bir koruyucu gozluk kullanin. Çalisma sirasindo olusan kılıçim ya da cihazdan çikan kılımik, talas ve tozlar,görüş kaybı etkisi yaratabilir.

Koruma sinifi II

Garanti edilen ses Güncü seviyesi

Bu kullanim talimatinda guvenliginiz ile ilgili noktalarıbu,isaretile vurguladik.

Ürün Avrupa'da geleçeri:yonetmeliklere uygundur.

Ürün Sırban'daki geleçeri:yonetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş 236
2. Cihaz tanımı (Res. 1) 236
3. Teslimat kapsamı (Res. 1a) 236
4. Amacına uygun kullanım 236
5. Önemli uyarılar 237
6. Teknik veriler 238
7. Ambalajdan çıkarma 239
8. İşletime almadan önce 239
9. Kullanım 240
10. Elektrik bağlantısı 240
11. Bakım 240
12. Temizlik 241
13. Depolama 241
14. İmha ve yeniden değerlendirme 241
15. Arıza giderme 242
16. Uygunluk beyanı 248

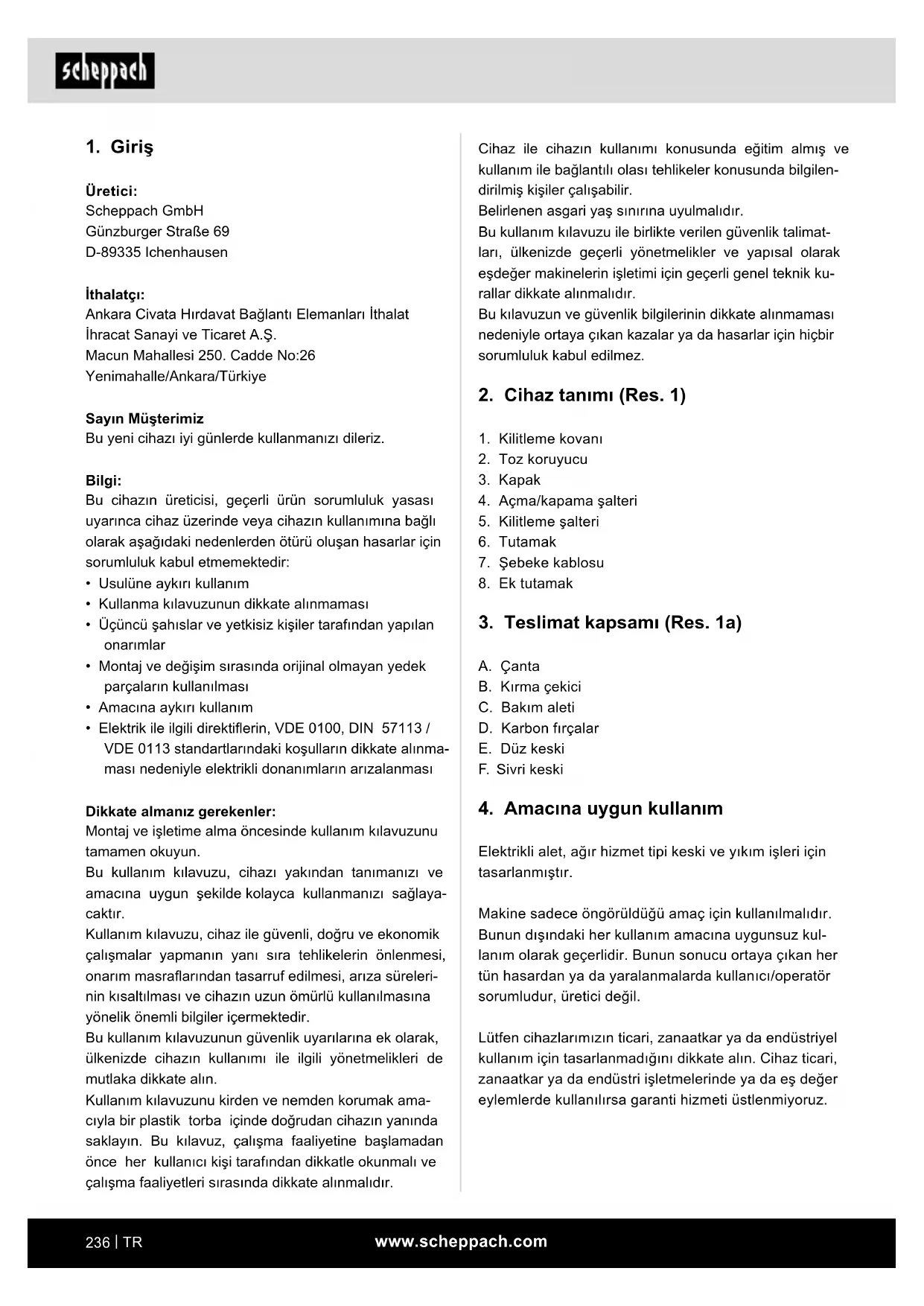

1. Giriş

Üretici:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

İthalatçı:

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, ürün sorumluluk yasası uyarınca, cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım, kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar, montaj ve bakım sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletmeye alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantılı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenmiş asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Res. 1)

1. 1. Kilitleme kovanı 2. Toz koruyucu
2. 3. Kapak
3. 4. Açma/kapama şalteri
4. 5. Kilitleme şalteri
5. 6. Tutamak
6. 7. Şebeke kablosu
7. 8. Ek tutamak

3. Teslimat kapsamı (Res. 1a)

A. Çanta B. Kırma seksi C. Bakım aleti D. Karbon fırçalar E. Düz keski F. Sivri keski

4. Amacına uygun kullanım

Elektrikli alet, ağır hizmet tipi keski ve yıkım işleri için tasarlanmıştır.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak değerlendirilir. Bunun sonucu ortaya çıkan her türlü hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eşdeğer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Önemli uyarılar

Elektrikli aletler için genel güvenlik uyarıları UYARI Tüm güvenlik bilgilerini ve talimatları okuyun. Güvenlik açıklamalarının ve talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatları saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri ve akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a. Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b. Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c. Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağıtılması durumunda cihaz üzerindeki kontrolünüzü yitirebilirsiniz.

1. Elektrik güvenliği

a. Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır.

b. Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c. Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli cihaza girmesi, elektrik çarpma riskini yükseltir.

d. Kabloyu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Kabloyu ısı, yağ, keskin kenarlar veya cihazın hareketli parçalarından uzak tutun. Hasarlı veya dolaşık kablolar, elektrik çarpma riskini artırır.

e. Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kablosu kullanın. Açık havaya uygun uzatma kablosu kullanıldığı takdirde elektrik çarpma riski azalır.

f. Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a. Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli aletle çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b. Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanıma göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c. Aletin kontrol dışı işletime girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşıma sırasında parmağınız şaltere denk gelirse veya cihaz açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d. Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Cihazın dönen parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir.

e. Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f. Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarınızı, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g. Toz emme ve toplama üniteleri monte edildiği takdirde, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h. Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a. Cihaza aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b. Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapanamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c. Cihaz ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya cihazı rafa kaldırmadan önce fişi prizden çekin ve/veya aküyü çıkarın. Bu tedbir, elektrikli aletin kontrolsüz şekilde çalışmasını önler.

d. Kullanılmayan elektrikli aletleri; çocukların erişemeyeceği şekilde muhafaza edin. Cihaz kullanımını bilmeyen veya bu talimatları okumamış kişilere cihazı kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e. Elektrikli aletlere özenle bakım yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Cihazı kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazanın nedeni, bakımı iyi yapılmamış elektrikli aletlerdir.

f. Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gressten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

1. Servis

a. Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğini elde tutmuş olursunuz.

Çekiçler için güvenlik talimatları

• Koruyucu kulaklık kullanın. Gürültü etkisi, işitme kaybına neden olabilir.

Cihaz ile teslim edilen ek tutamakları kullanın. Kontrolün kaybedilmesi yaralanmalara sebep olabilir. Kullandığınız alette gizli elektrik kabloları veya kendi şebeke kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kullanıcıların, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmaları öneriyoruz.

Güvenlik uyarılarını iyi muhafaza edin.

Artık riskler

Bu elektrikli aleti tekniğe uygun kullansanız da diğer riskler kalır. Şu tehlikeler bu elektrikli aletin yapı şekli ve modeliyle bağlantılı olarak ortaya çıkabilir:

• Uygun toz maskesi kullanılmaması halinde akciğer hasarları. Uygun koruyucu kulaklık kullanılmadığında işitme sorunları. Cihaz uzun bir süre kullanılırsa ya da tekniğine uygun bir şekilde yönetilmez ve bakım yapılmazsa el-kol titremesi nedeniyle ortaya çıkan sağlık hasarları.

6. Teknik veriler

Şebeke gerilimi 230 - 240 V~ 50 Hz

Akı m sarf iyatı 1300 W
Darbe güçü 20 Joule
Darbe sayişi 4100 bpm
Takım tutucusu SDS-MAX
Korumasa nififi II
Ağırlik	5,5 kg

Tehlike!

Gürültü ve titreşim

Gürültü ve titreşim değerleri EN 60745'e uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi LpA	96,0 dB
Güvensizlik KpA	2,81 dB
Ses Güçü seviyesi LWA	99,0 dB
Güvensizlik KWA	2,81 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

EN 60745 uyarınca belirlenmiş toplam titreşim değerleri (üç yönün vektörel toplamı).

Keskileme

Ana kulp:

Titreşim emisyonu değeri a, Cheq = 5,920 m/s² Güvensizlik K = 1,5 m/s²

Belirtilen titreşim emisyon değeri normlu bir kontrol yöntemi uyarınca ölçülmüştür ve elektrikli aletin kullanıldığı türe ve şekle bağlı olarak değişebilir ve istisnai durumlarda belirtilen değerin üzerinde olabilir.

Belirtilen titreşim emisyon değeri, elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim emisyon değeri zararın tahmin edilmesi için de kullanılabilir.

Gürültü oluşumunu ve titreşimi minimuma sınırlayın!

• Sadece kusursuz cihazlar kullanın. Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın. Cihaza aşırı yüklenmeyin. Cihazı gerektiğinde kontrol edin. Kullanılmadığı takdirde cihazı kapatın.
• Eldiven kullanın.

7. Ambalajdan Çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçaları bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılını belirtin.

UYARI!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

8. İşletmeye almadan önce

Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

Uyarı!

Cihazda değişiklik yapmadan önce elektrik fişini daima çekin.

Boru dedektör kullanarak alanda gizli elektrik kabloları, gaz ve su boruları olup olmadığını inceleyin.

Ek kulp (Res. 1)

Darbeli matkabı güvenlik nedenlerinden dolayı sadece ek kulp ile kullanın.

• Ek tutamak (8), darbeli matkabı kullanırken size ek destek sağlar. Güvenlik nedeniyle cihaz, ek tutamak (8) olmadan kullanılmamalıdır. Ek tutamak (8) darbeli matkaba kelepçelenerek takılır. Kulpun saat yönünün tersine çevrilmesi (kulptan görüldüğü gibi) kelepçeyi serbest bırakır. Kulpu saat yönünde çevirmek kelepçeyi sıkılaştırır.
• Önce ek tutamağın kelepçesini yüzün. Daha sonra ek tutamağı (8) sizin için en rahat çalışma pozisyonuna getirebilirsiniz.
• Şimdi ek tutamağı sıkıca oturana kadar dönüş yönünün tersinde tekrar kapatın.

Takımın yerleştirilmesi (Res. 2)

• Yerleştirmeden önce takımı temizleyin ve takım şaftını matkap gresiyle hafifçe yağlayın. Kilitleme kovanını (1) geri çekin ve tutun.
• Tozsuz takımı takım tutucusunun içinde gidebildiği kadar döndürün. Takım kendiliğinden kilitlenir.
• Takımın çekerek kilitli olduğunu kontrol edin.

Takımın çıkarılması (Res. 3)

• Kilitleme kovanını (1) geri çekin, sıkıca tutun ve takımı çıkarın.

Keski aletlerini her zaman keskin tutun.

Dikkat:

• Keskileme yaparken sadece talaş çalışın.
• Aşırı basınç motora gereksiz yük bindirir.
• Keskileri zamanında bileyin ve gerekirse değiştirin.

Toz/talaş emme ünitesi

Kurşun içerikli boya, bazı ahşap ve metal türleri, mineraller gibi malzemelerin tozları zararlı olabilir. Toza dokunmak veya tozu solumak, kullanıcıda veya çevredeki insanlarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir.

Meşe veya kayın tozu gibi bazı tozlar, özellikle ahşap işleme katkı maddeleri (kromat, ahşap koruyucular) ile birlikte kanserojen olarak kabul edilir. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Çalışma yerinin iyi havalandırılmasını sağlayın.
• P2 filtre sınıfına sahip bir solunum maskesi takılması tavsiye edilir.

İşlenecek malzemeler için ülkenizde geçerli olan düzenlemelere uyun.

9. Kullanım

DİKKAT!

İşletime almadan önce ürünü mutlaka komple monte edin!

Tehlike!

Tehlikeyi önlemek için makine sadece iki tutamaktan (6/8) tutulmalıdır!

Açma: Kilitleme şalterini (5) çözün ve motoru çalıştırmak için açma/kapama şalterine (4) basın.

Kapatma: Açma/kapama şalterini (4) serbest bırakın.

10. Elektrik bağlantısı

Takılı elektro motor işletime hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler. Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece H07RN-F kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor

Şebeke gerilimi 230-240 V~ olmalıdır. - 25 m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları, sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Makine tip etiketinin verileri

11. Bakım

Uyarı! Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fişini prizden ayırın!

Genel bakım uygulamaları

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözücü madde kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisine su girmemesine dikkat edin.
• Tüm hareketli parçaları periyodik zaman aralıklarında yağlayın!

Yağlama (Res. 4+5)

Bu takım, gresli yağlama maddesi sistemine sahip olduğundan her saat ya da her gün greslenmelidir. Takımın hizmet ömrünün daha uzun olması için yağlama maddesi 40-50 saat sonra değiştirilmelidir.

1. Takımı ısınması için birkaç dakikalığına çalıştırın.
2. Takımı kapatın ve fişini çekin.
3. Kapağı (3) birlikte teslim edilen bakım takımı (C) ile açın.
4. İçindeki eski yağı temizleyin ve yenisiyle değiştirin (20-30 g) (teslimat kapsamında değil). (Res. 5)
5. Ardından kapağı (3) kapatın.

Karbon fırçalar

• Aşırı kıvılcım oluşumunda karbon fırçalarının bir elektrik uzmanı tarafından kontrol edilmesini sağlayın. Dikkat! Karbon fırçalar sadece bir elektrik uzmanı tarafından değiştirilebilir.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırça, keski

• Teslimat kapsamında bulunması zorunlu değildir!

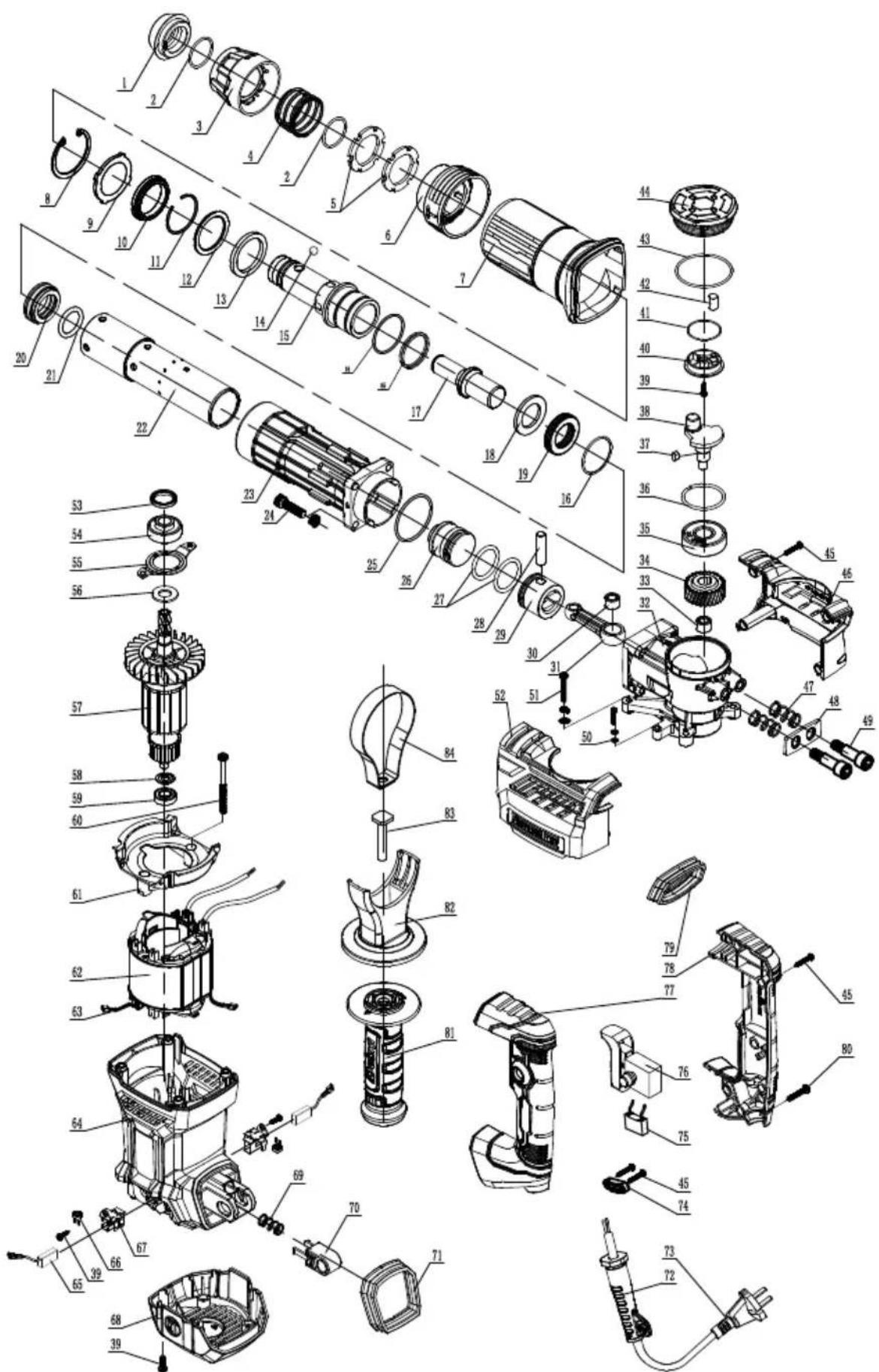

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Yedek parça siparişi

Yedek parça siparişinde (yardım hattı servisi) aşağıdaki bilgiler verilmelidir:

Cihaz tipi, cihazın ürün numarası (ambalajdan ya da kılavuzdan öğrenilebilir)

12. Temizlik

12.1 Temizlik

Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazın her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

12.1.1 Dıştan temizlik

Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. - Temizlik veya yüzü madde kullanmayın. Bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisine su girmemesine dikkat edin.

13. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. İdeal depolama sıcaklığı 5 ve 30°C arasındadır. Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

14. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasası (ElektroG) ile ilgili bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrik ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı işaretli çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağına işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
• Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi)

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgedeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz. - Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliği'ne tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

15. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Ariza Olasi sebep Yarıdağ
Motorentriesmayaarsitybmıyor	Şebeke sigortasınin kesilmesi Şebekeşigortasınin kontrl edin
	Uzatma kablosu arizalı Uzatma kablosu	hudehyişirin
	Motordaki ya da污水处理deki böglantilar)düzgündehyil	Kalifiye bir elektrikçi tarafindan kontrl ettirin
	Motor ya da污水处理arizalı Kalifiye bir elektrikçi tarafindan kontrl ettirin
	Karbon fırçalar arizalı Kalifiye bir elektrikçi tarafindan kontrl ettirin
Motor performansgöstermiyor, sigortadevreye giriyor	Uzatmahatttinçapraz keseiti yeterlddehyil	Bkz. Elektrik böglantmiş
	Aşırkıklenme Takımı kontrl edin
	Elektrik tesisatinda arıza	Kalifiye bir elektrikçi tarafindan kontrl ettirin

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanı düzenlenen burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Açık kusurlar, malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurlar için tüm taleplerini kaybeder. Biz, ücretsiz ve yararsız olmamak kaydıyla, malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan, teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makineler için garanti veriyoruz. Biz, tedarikçilere karşı garanti talepleri hakkı olarak kendimizi üretmek değil, bu parça için sadece teminat olun. Alıcıya yeni parçaların yerleştirilmesi için maliyetler, dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
