HASZNÁLATI ÚTMUTATÓ PowerMax 37 E GARDENA

Eredeti Utasítás. Használat előtt olvassa el, és tartsa meg későbbi felhasználásra.

Javítást csak a GARDENA szervizközpontok vagy a GARDENA által meghatalmazott márkakereskedők végezhetnek. CZ Opravy mohou provádět pouze servisní střediska firmy GARDENA nebo prodejci schválení firmou GARDENA.

1. Felső fogantyú - 37E/42E

2. Felső fogantyú - 34E

4. Kábelrögzítő, 2 db

5. Fogantyúgomb, 2db - 34E

6. Alátét, 2 db - 34E

7. Fogantyúcsavar, 2 db - 34E

8. Beállítócsavar, 2 db - 37E/42E

9. Dőlésszög-beállító, 2 db - 37E/42E

10. Rögzítőtárcsa, 2 db - 37E/42E

11. Alsó fogantyú csavarja, 2 db

12. A fűgyűjtő fogantyúja

13. A fűgyűjtő fedele

14. A fűgyűjtő alsó része, 2 db - 37E/42E

15. A fűgyűjtő alsó része - 34E

16. Mulcsbetét - 37E/42E

17. Felhasználói kézikönyv

18. Figyelmeztető jelzések

19. Teljesítményjelző címke

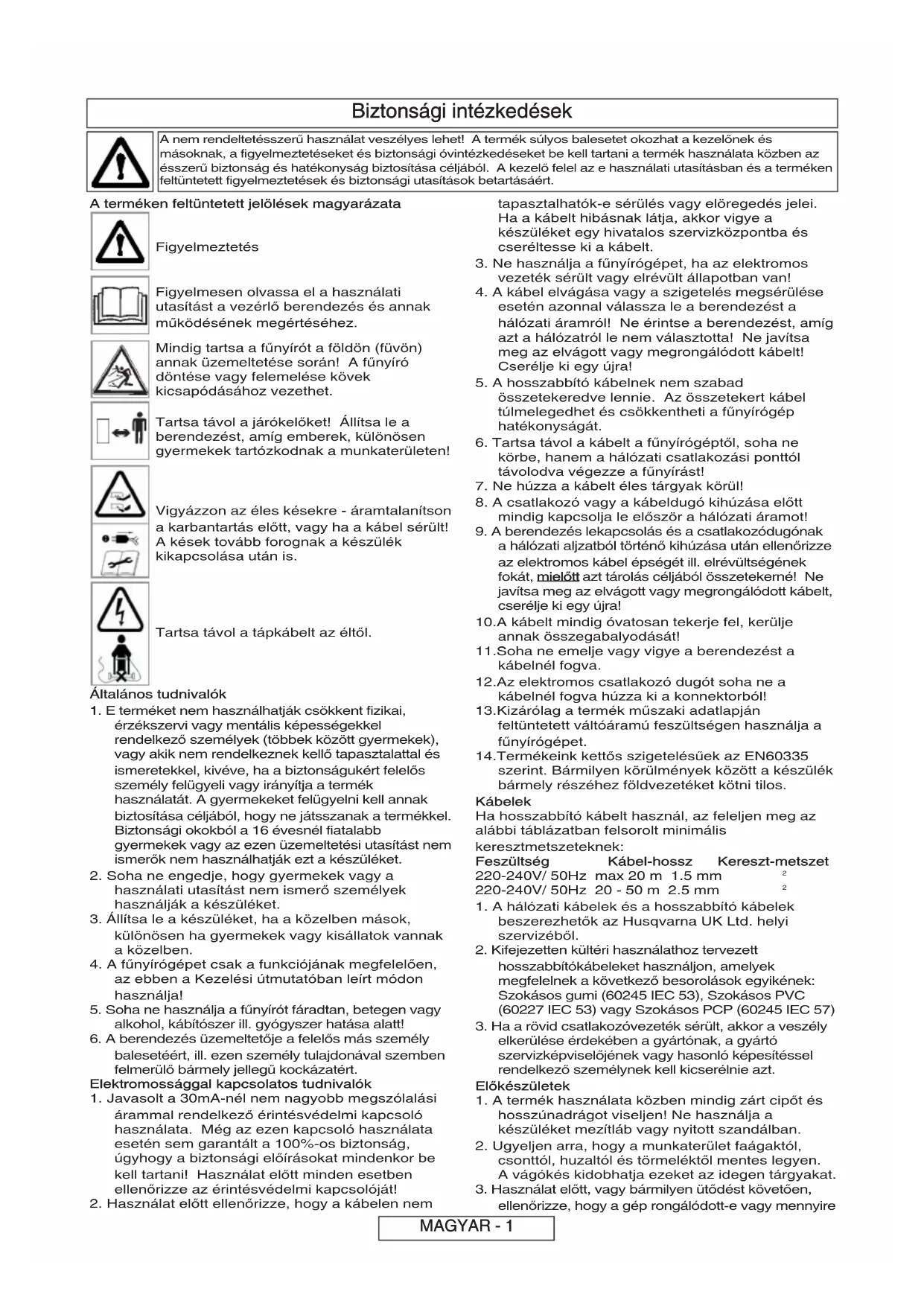

12.2Biztonsági intézkedések A nem rendeltetésszerű használat veszélyes lehet! A termék súlyos balesetet okozhat a kezelőnek és másoknak, a figyelmeztetéseket és biztonsági óvintézkedéseket be kell tartani a termék használata közben az ésszerű biztonság és hatékonyság biztosítása céljából. A kezelő felel az e használati utasításban és a terméken feltüntetett figyelmeztetések és biztonsági utasítások betartásáért. A terméken feltüntetett jelölések magyarázata Figyelmeztetés Figyelmesen olvassa el a használati utasítást a vezérlő berendezés és annak működésének megértéséhez. Mindig tartsa a fűnyírót a földön (füvön) annak üzemeltetése során! A fűnyíró döntése vagy felemelése kövek kicsapódásához vezethet. Tartsa távol a járókelőket! Állítsa le a berendezést, amíg emberek, különösen gyermekek tartózkodnak a munkaterületen! Vigyázzon az éles késekre - áramtalanítson a karbantartás előtt, vagy ha a kábel sérült! A kések tovább forognak a készülék kikapcsolása után is. Tartsa távol a tápkábelt az éltől. Általános tudnivalók

1. E terméket nem használhatják csökkent fizikai,

érzékszervi vagy mentális képességekkel rendelkező személyek (többek között gyermekek), vagy akik nem rendelkeznek kellő tapasztalattal és ismeretekkel, kivéve, ha a biztonságukért felelős személy felügyeli vagy irányítja a termék használatát. A gyermekeket felügyelni kell annak biztosítása céljából, hogy ne játsszanak a termékkel. Biztonsági okokból a 16 évesnél fiatalabb gyermekek vagy az ezen üzemeltetési utasítást nem ismerők nem használhatják ezt a készüléket.

2. Soha ne engedje, hogy gyermekek vagy a

használati utasítást nem ismerő személyek használják a készüléket.

3. Állítsa le a készüléket, ha a közelben mások,

különösen ha gyermekek vagy kisállatok vannak a közelben.

4. A fűnyírógépet csak a funkciójának megfelelően,

az ebben a Kezelési útmutatóban leírt módon használja!

5. Soha ne használja a fűnyírót fáradtan, betegen vagy

alkohol, kábítószer ill. gyógyszer hatása alatt!

6. A berendezés üzemeltetője a felelős más személy

balesetéért, ill. ezen személy tulajdonával szemben felmerülő bármely jellegű kockázatért. Elektromossággal kapcsolatos tudnivalók

1. Javasolt a 30mA-nél nem nagyobb megszólalási

árammal rendelkező érintésvédelmi kapcsoló használata. Még az ezen kapcsoló használata esetén sem garantált a 100%-os biztonság, úgyhogy a biztonsági előírásokat mindenkor be kell tartani! Használat előtt minden esetben ellenőrizze az érintésvédelmi kapcsolóját!

2. Használat előtt ellenőrizze, hogy a kábelen nem

tapasztalhatók-e sérülés vagy elöregedés jelei. Ha a kábelt hibásnak látja, akkor vigye a készüléket egy hivatalos szervizközpontba és cseréltesse ki a kábelt.

3. Ne használja a fűnyírógépet, ha az elektromos

vezeték sérült vagy elrévült állapotban van!

4. A kábel elvágása vagy a szigetelés megsérülése

esetén azonnal válassza le a berendezést a hálózati áramról! Ne érintse a berendezést, amíg azt a hálózatról le nem választotta! Ne javítsa meg az elvágott vagy megrongálódott kábelt! Cserélje ki egy újra!

5. A hosszabbító kábelnek nem szabad

összetekeredve lennie. Az összetekert kábel túlmelegedhet és csökkentheti a fűnyírógép hatékonyságát.

6. Tartsa távol a kábelt a fűnyírógéptől, soha ne

körbe, hanem a hálózati csatlakozási ponttól távolodva végezze a fűnyírást!

7. Ne húzza a kábelt éles tárgyak körül!

8. A csatlakozó vagy a kábeldugó kihúzása előtt

mindig kapcsolja le először a hálózati áramot!

9. A berendezés lekapcsolás és a csatlakozódugónak

a hálózati aljzatból történő kihúzása után ellenőrizze az elektromos kábel épségét ill. elrévültségének fokát, mielőtt azt tárolás céljából összetekerné! Ne javítsa meg az elvágott vagy megrongálódott kábelt, cserélje ki egy újra! 10.A kábelt mindig óvatosan tekerje fel, kerülje annak összegabalyodását! 11.Soha ne emelje vagy vigye a berendezést a kábelnél fogva. 12.Az elektromos csatlakozó dugót soha ne a kábelnél fogva húzza ki a konnektorból! 13.Kizárólag a termék műszaki adatlapján feltüntetett váltóáramú feszültségen használja a fűnyírógépet. 14.Termékeink kettős szigetelésűek az EN60335 szerint. Bármilyen körülmények között a készülék bármely részéhez földvezetéket kötni tilos. Kábelek Ha hosszabbító kábelt használ, az feleljen meg az alábbi táblázatban felsorolt minimális keresztmetszeteknek: Feszültség Kábel-hossz Kereszt-metszet 220-240V/ 50Hz max 20 m 1.5 mm

1. A hálózati kábelek és a hosszabbító kábelek

beszerezhetők az Husqvarna UK Ltd. helyi szervizéből.

2. Kifejezetten kültéri használathoz tervezett

hosszabbítókábeleket használjon, amelyek megfelelnek a következő besorolások egyikének: Szokásos gumi (60245 IEC 53), Szokásos PVC (60227 IEC 53) vagy Szokásos PCP (60245 IEC 57)

3. Ha a rövid csatlakozóvezeték sérült, akkor a veszély

elkerülése érdekében a gyártónak, a gyártó szervizképviselőjének vagy hasonló képesítéssel rendelkező személynek kell kicserélnie azt. Előkészületek

1. A termék használata közben mindig zárt cipőt és

hosszúnadrágot viseljen! Ne használja a készüléket mezítláb vagy nyitott szandálban.

2. Ugyeljen arra, hogy a munkaterület faágaktól,

csonttól, huzaltól és törmeléktől mentes legyen. A vágókés kidobhatja ezeket az idegen tárgyakat.

3. Használat előtt, vagy bármilyen ütődést követően,

ellenőrizze, hogy a gép rongálódott-e vagy mennyire MAGYAR - 1Biztonsági intézkedések használódott el. Szükség esetén javíttassa meg.

4. Az egyensúly megtartása érdekében a kopott

vagy sérült késeket azok felerősítő készletével együtt cserélje ki! A fűnyíró használata

1. Csak nappal, vagy jó világítás mellett használja a

2. Lehetőség szerint kerülje a nedves fű nyírását!

3. Legyen elővigyázatos a nedves fű nyírás esetén,

az elcsúszás veszélye áll fenn!

4. Külön óvatosságot igényel a lejtős területen történő

fűnyírás, - viseljen csúszásmentes lábbelit!

5. Lejtős területen oldalirányban végezze a

fűnyírást, soha ne le/fel!

6. Különösen ügyeljen a lejtős területen történő

irányváltásra! Lassan járjon, soha ne közlekedjen futólépésben!

7. Ügyeljen rá, hogy munka közben mindig

biztonságos és stabil helyzetben legyen, különösen lejtőn. Ne használja a fűnyírót úszómedence vagy kerti tó közelében.

8. Ne haladjon hátrafele fűnyírás közben, esetleg

megbotolhat valamiben!

9. Soha ne vágja a füvet úgy, hogy a fűnyírót maga

fele húzza! 10.Kapcsolja le a berendezést, amennyiben nem füves területen tolja a fűnyírót!

11. Soha ne működtesse a fűnyírógépet sérült

védőpalásttal vagy anélkül, hogy az a helyén ne lenne! 12.Ügyeljen arra, hogy a gép vágófelülete nehogy kéz- vagy lábközelbe kerüljön, különösen amikor bekapcsolja a motort.

13. Ne döntse meg a fűnyírót a motor működése közben.

14.Ne tegye kezét a gyűjtőcsatorna közelébe! 15.Soha ne emelje vagy vigye a fűnyírógépet annak üzemeltetése közben, ill. amíg az a hálózati áramhoz van csatlakoztatva! 16.Távolítsa el a csatlakozódugót a hálózati aljzatból: - amennyiben bármely hosszúságú időtartamra a fűnyírót felügyelet nélkül hagyja; - eltömődés megszüntetése előtt; - ellenőrzés, tisztítás vagy a berendezésen végzett bármely karbantartási munka során; - ha idegen tárgy kerül a vágószerkezetbe. Ne használja a fűnyírót, amíg meg nem győződik annak abszolút biztonságos üzemállapotáról! - ha a fűnyíró rendellenesen vibrálni kezd. Azonnal ellenőrizze az okot! A túlzott vibráció balesetet okozhat. Karbantartás és tárolás

1. Figyelem: Ne érje a forgó pengé(k)hez!

2. A fűnyíró biztonságos üzemeltetése végett tartson

minden csavart, csavaranyát szorosra húzott állapotban.

3. Gyakran ellenőrizze a fűgyűjtő tartályt kopás vagy

megrongálódás szempontjából.

4. A biztonságos üzemeltetés érdekében cserélje ki

a kopott és megrongálódott alkatrészeket.

5. Csak az ezen termék részére meghatározott

késrögzítő csavart, távtartót és forgó komponenseket használja!

6. Legyen óvatos a fűnyíró beállításánál, és kerülje

annak lehetőségét, hogy az ujja a gép mozgó kése és álló komponensei közé szoruljon.

7. Száraz, hűvös helyen, gyermekektől távol

tartandó! Kültéri tárolás tilos. Hol használja GARDENA PowerMax fűnyírót A GARDENA fűnyíró kerti fűnyírásra szolgál. Ne használja a fűnyírót 20°-nál nagyobb lejtőn! Baleset megelőzése céljából a fűnyíró nem használható bokrok, szegélynövények, cserjék nyírására, kúszónövények vagy fű nyírására és metszésére a tetőn vagy erkélyen. Továbbá a fűnyíró nem használható ágak, gallyak feldarabolására, vagy a talaj egyenetlenségeinek kiküszöbölésére.

1. Illessze be az alsó fogantyúkat a gépházba, és

2. Csillagcsavarhúzóval helyezze be a csavarokat a

gépházba és a fogantyúkba, és húzza meg teljesen azokat (B2) Az alsó karok felszerelése a fűnyíróra A felső karok szerelése az alsó karokra Kizárólag a Powermax 34E típus esetében

1. Ügyeljen rá, hogy a felső kar a helyén legyen, s a

kapcsolódobozon az elzáró gomb felső állásban legyen.

2. Ügyeljen rá, hogy a felső kar (C1) és az alsó kar

(C2) egy vonalban legyen. Két furat áll rendelkezésre a felső fogantyú magasságának beállításához.

3. Tegye be a csavart (C3), az alátétet (C4) és a

füles csavart (C5). Húzza meg a füles csavart.

4. Ismételje meg a másik oldalon is.

5. Rögzítse a kábelt a fogantyúkhoz a rendelkezésre

bocsátott rögzítőkkel. Az elhelyezésért tekintse meg a Tartalomjegyzék oldalt. Győződjön meg róla, hogy a kábel nem szorult-e be a felső és az alsó fogantyúk közé. Kizárólag a Powermax 37E és 42E típusok esetében

1. Illessze a beállítócsavart (D1) az alsó fogantyúba.

Végezze el ugyanezt a másik oldalon is.

2. Helyezze a dőlésszög-beállítót (D2)

beállítócsavarra, és úgy szerelje fel az alsó fogantyúra, hogy a helyére kattanjon. Végezze el ugyanezt a másik oldalon is.

3. Tegye le a felső fogantyút a földre az E. ábra

szerint, és illessze a beállítócsavarokhoz mindkét oldalon. Győződjön meg róla, hogy a kábel a dőlésszög-beállítóra illeszkedik (E).

4. Illessze a rögzítőtárcsát (F1) a beállítócsavarhoz,

és csavarja rá kétszer az óramutató járásával megegyezően a rögzített állapotot jelző szimbólum (G) irányába.

5. Emelje fel a felső fogantyút használati helyzetbe

(H), és húzza meg teljesen a rögzítőtárcsát a rögzített állapotot jelző szimbólum (G) irányába.

6. Rögzítse a kábelt a felső és az alsó fogantyúhoz a

rendelkezésre bocsátott rögzítőkkel (J)

Amikor kikerül a gyárból, a kerekek felemelt helyzetben vannak. Ne kapcsolja be a készüléket, csak az után, amikor már leeresztette az 5. ábrán látható helyzetbe (Ld. az A ábrát) MAGYAR - 2Beindítás és leállítás A fűnyíró beindítása

1. Csatlakoztassa a hosszabbító kábelt a

kapcsolódoboz hátuljához.(S1)

2. A kábelből képezzen hurkot, és nyomja át a hurkot

3. A rögzítés érdekében, akassza a hurkot a horogra,

és húzza vissza a kábelt a nyíláson át (S3).

4. Dugaszolja be a dugót a hálózatba, és kapcsolja

be. A kapcsolódobozon elzáró gomb (S4) van a véletlen beindulás megelőzésére.

5. Nyomja le és tartsa lenyomva az elzáró gombot

(S4) a kapcsolódobozon, majd nyomja le az egyik Start/Stop fogantyút a felső kar irányában (S5).

6. Folytassa a start/stop fogantyú lenyomását a felső

kar felé, és engedje fel az elzáró gombot (S6).

• MEGJEGYZÉS – Két start/stop fogantyú van felszerelve. Bármelyik használható a fűnyíró beindítására. A fűnyíró leállítása

1. Engedje fel a Start/Stop fogantyút.

MAGYAR - 3 A nyírási magasság beállítása

• A nyírási magasság szabályozható a kerekek emelésével vagy leeresztésével a magasság állító kar (A) segítségével

• E készüléken ötféle nyírási magasság állítható be (20-60 mm). Vágási magasság:- 1 & 2 - Alacsony, 3 - Közepes, 4 & 5 - Magas

• MEGJEGYZÉS A legtöbb fűnyíró esetében a közepes nyírási magasság ajánlott. A túl alacsony nyírás rontja a fűnyírójának minőségét, és a fűgyűjtés hatékonyságát is csökkenti. A fűgyűjtő kar összeszerelése

1. Tegye a fűgyűjtő karját a fűgyűjtő felső részén lévő

nyílásokba, és nyomja le, amíg bekattan a helyzetébe. (K1)

2. A fedél alá nézve (K2), ügyeljen rá, hogy a

fűgyűjtő kar rögzítői biztonságosan a helyükön legyenek. A fűgyűjtő összeszerelése

1. Kizárólag a Powermax 37E és 42E típusok

esetében:-Rakja össze a fűgyűjtő feleket a rögzítők segítségével. Ügyeljen rá, hogy minden rögzítő pontosan a helyén legyen, mielőtt bepattintja a helyére. (L)

2. Powermax 34E / 37E & 42E

:- Tegye a fűgyűjtő fedelét az összeszerelt fűgyűjtőre a rögzítőkkel. Ügyeljen rá, hogy minden rögzítő pontosan a helyén legyen, mielőtt bepattintja a helyére. (M) A teljesen összeszerelt fűgyűjtő felhelyezése a fűnyíróra

1. Emelje fel a biztonsági fület (N1)

2. Kizárólag a Powermax 37E és 42E típusok

esetében:- Távolítsa el a mulcsbetétet (V1) az űrítőjáratból (N2).

3. Ügyeljen rá, hogy az ürítő csúszda tiszta legyen, s

ne legyen benne semmilyen törmelék (N2)

4. Tegye a teljesen összeszerelt fűgyűjtőt a 2 jelölt

pontra (N3) a készülék hátulján, ahogy ez a P1 ábrán látható.

5. Tegye rá a biztonsági fület a fűgyűjtő tetejére.

Ügyeljen rá, hogy a fűgyűjtő biztonságos helyen legyen.

• FONTOS! ÖSSZESZERELÉS UTÁN NEM MARADHAT HÉZAG A BIZTONSÁGI FÜL ÉS A FŰGYŰJTŐ KÖZÖTT!

• A leszerelés fordított sorrendben történik.

• Nagyobb füves területeken, ahol nem szükséges a fűgyűjtés, fűgyűjtő nélkül is használhatja a fűnyírót. Ügyeljen rá, hogy a biztonsági fül teljesen zárva legyen. A biztonsági fül formaterve lehetővé teszi a levágott fű lefelé történő ürítését a készülék mögött. A fűgyűjtő összeszerelése A fogantyú magasságának beállítása – Kizárólag a Powermax 37E/42E típusok esetében Ez a termék állítható fogantyúval van felszerelve, amely 5 különböző magasság beállítását teszi lehetővé a kezelő magasságának megfelelően. (Q) A fogantyú magasságának beállítása

1. Fordítsa el a rögzítőtárcsákat (R1) az óramutató

járásával ellentétesen (kb. két fordulat) a kioldott állapotot jelző szimbólum irányába (R2), amíg a fogazat szét nem kapcsolódik (R3). Győződjön meg róla, hogy a felső fogantyú alátámasztása mindvégig megmarad.

2. Igazítsa a fogantyút a megfelelő helyzetbe, és győződjön

meg róla, hogy a rögzítőtárcsákon (R4) látható jelzés mindkét dőlésszög-beállítón ugyanott található.

3. Húzza meg szorosan mindkét rögzítőtárcsát.

Fűgyűjtő tele - ablak

• Amikor a fűgyűjtő megtelik, a fű látható lesz az ablakban (T1).

• Amikor az ablak/a fűgyűjtő megtelt, ideje kiüríteni a fűgyűjtőt. Takaróként való használat

1. A fűnyírójához takaró dugó is tartozik. (V1)

2. Állítsa le a fűnyírót a Beindítás és Leállítás c.

részben leírtak szerint.

3. Emelje fel a biztonsági lapot, és tegye a takaró

dugót a hátsó ürítő csúszdára (V2), ügyelve rá, hogy biztonságosan a helyén legyen. (V3)

4. A takaró dugó leállítja a fűgyűjtést a készülék alján

lévő gyűjtő csúszda elzárásával. (V4) Takaró dugó - Kizárólag a Powermax 37E/42E típusok esetébenA fűnyíró karbantartás Tisztítás

• FONTOS:- Nagyon fontos, hogy tisztán tartsa a fűnyírót. Ha fűcsomók maradnak a levegőbeszívó járatokban, vagy a készülék alatt, ez tüzet okozhat.

1. Kefével távolítsa el a füvet a készülék alól. (X1)

2. Puha kefével – távolítsa el a fűcsomókat az összes

levegőbeszívó nyílásból (X2), az ürítő csúszdáról (X3) és a fűgyűjtőből (X4).

3. Puha kefével távolítsa el a fűcsomókat az ellenőrző

4. Törölje le a fűnyíró felületét száraz ruhával (X6).

• FONTOS:- Soha ne használjon vizet a fűnyíró tisztítására. Ne tisztítsa vegyi anyagokkal, többek között benzinnel, vagy oldószerekkel – ezek károsíthatják a kritikus műanyag alkatrészeket. A fűnyíró tárolása

• Száraz helyen tárolja, ahol a fűnyíró védve van a károsodástól Powermax 34E

• Lazítsa meg a szárnyas szorítócsavarokat, hogy a fogantyúkat össze lehessen hajtani (Z1). Győződjön meg róla, hogy a felső fogantyú alá van támasztva. Powermax 37E/42E

• Lazítsa meg a dőlésszög-beállítókat, hogy a fogantyúkat össze lehessen hajtani (Z2). Győződjön meg róla, hogy a felső fogantyú alá van támasztva. Győződjön meg róla, hogy a rögzítőtárcsák teljesen ki vannak csavarva (Y1) mielőtt összehajtaná.

• A fűnyírót függőleges helyzetben, a hátsó kerekeire állítva tárolja a Z3-as ábra szerint. Győződjön meg róla, hogy a kapcsolódoboz elfér a fűgyűjtő alján lévő mélyedésben. A nyírási szezon végén

1. Szükség esetén cserélje ki a tőcsavarokat, anyákat

2. Alaposan tisztítsa meg a fűnyírót.

3. Ügyeljen rá, hogy az elektromos kábelt megfelelően

tárolja a meghibásodás megelőzése céljából. Hibakeresési szempontok Hogyan nyírjunk A készülék fűnyírásra az alábbi módszerekkel használható:-

1. Fűgyűjtővel: Hatékonyan összegyűjti és a fűgyűjtő

dobozban tömöríti a füvet. (P1)

2. Felszerelt talajtakaróval - Kizárólag a Powermax

37E és 42E típusok esetében:- A levágott füvet finomra aprítja, hogy visszakerüljön a tápanyag a pázsitba. (V3)

3. Hátsó ürítés: Hatékonyan szecskázza a hosszú

füvet, így nem kell a fűgyűjtő dobozt üríteni. (P2) Hogyan nyírjunk

1. Kezdje a nyírást a pázsit szélén az

áramcsatlakozóhoz legközelebbi ponton, így a kábel a már nyírott pázsiton terül el.

2. A fűnyírót hetente kétszer használja a fű

növekedési időszakában, a pázsit megszenvedi, ha a hosszának több mint egyharmadát kell egyszerre lenyírni. Ne terhelje túl a fűnyírót! A hosszú sűrű fű nyírása miatt csökkenhet a motor sebessége, ilyenkor hallani lehet a motor hangjának megváltozását. Ha a motor sebessége csökken, talán túlterhelte a fűnyírót, ami meghibásodást okozhat. Ha hosszú sűrű füvet nyír, előbb magasabbra beállított nyírási magasság segít elkerülni a túlterhelést. Ld. A nyírási magasság beállítása c. részt. Szélvágó (W1) Lehetővé teszi a falhoz és kerítéshez közel történő vágást Nem működik

1. A megfelelő indítási eljárást követte? Ld. “A fűnyíró

beindítása” c. részt

2. Bekapcsolta az áramot?

3. Ellenőrizze a biztosítót, ha kiégett, cserélje ki.

4. A biztosító újra kiég?

Haladéktalanul áramtalanítsa, és forduljon a helyi GARDENA Szerviz Központhoz! Rossz hatékonyságú fűgyűjtés

1. Áramtalanítsa a készüléket.

2. Tisztítsa meg a levegőbeszívó járatok külső

oldalát, az ürítő csúszdát és a készülék alját. 3.Emelje meg a nyírási magasságot. Ld. A nyírási magasság beállítása c. részt. 4.Ha a probléma továbbra is fennáll: Haladéktalanul áramtalanítsa, és forduljon a helyi GARDENA Szerviz Központhoz! Túlzott vibráció

1. Áramtalanítsa a készüléket.

2. Ellenőrizze, hogy a kés megfelelően van-e

3. Ha a kés sérült vagy kopott, cserélje ki újjal.

4. Ha a vibráció továbbra is fennáll:

Haladéktalanul áramtalanítsa, és forduljon a helyi GARDENA Szerviz Központhoz! A fűnyíró nehezen tolható

1. Áramtalanítsa a készüléket.

2. Magas fűben vagy egyenetlen talajon a nyírási

magasságot meg kell emelni. Ld. A nyírási magasság beállítása c. részt.

3. Ellenőrizze, hogy a kerekek szabadon forognak-e.

4. Ha a probléma továbbra is fennáll:

Haladéktalanul áramtalanítsa, és forduljon a helyi GARDENA Szerviz Központhoz! MAGYAR - 4 Cserealkatrészek Penge GARDENA 34E Art.: 4015-20 GARDENA 37E Art: 4016-20 GARDENA 42E Art: 4017-20 Alkatrészszám: 585207101 Alkatrészszám: 585207001 Alkatrészszám: 585206901Környezetvédelmi Információk Az GARDENA szabadtéri termékeket (Husqvarna UK Ltd.) az ISO 14001 Környezetgazdálkodási Rendszer előírásainak megfelelően gyártják, és amennyire az megvalósítható, az alkatrészeket a vállalati eljárások szerint, a lehető legkörnyezetbarátabb módon készítik, az újrahasznosítás későbbi lehetőségét is figyelembe véve.

• A csomagolás újrahasznosítható és a mûanyag alkotórészek (ahol megvalósítható) az újrahasznosítható címkével vannak ellátva.

• Az elhasználódott termék megsemmisítésekor vegye figyelembe a környezeti tényezőket.

• Szükség esetén további hulladékártalmatlanítási információt kaphat a helyi hatóságoktól. Ez a szimbólum a terméken vagy a csomagolásán azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni. Le kell adni az elektromos és elektronikus készűlékek újrahasznosításra szolgáló megfelelő begyűjtő helyen. E termék megfelelő elhelyezésének biztosításával ’n segít megelőzni a környezetre és az emberi egészségre esetleg ártalmas olyan negatív következményeket, amelyeket egyébként okozhatna e termék nem megfelelő kidobása. E termék újrahasznosításával kapcsolatban részletesebb tájékoztatásért forduljon a helyi önkormányzathoz, a háztartási hulladék elhelyezési szolgálathoz, vagy az űzlethez, ahol a terméket vásárolta. EU MEGFELELŐSÉGI TANÚSÍTVÁNY Alulírott Husqvarna AB, S-561 82, Huskvarna, Sweden, ezennel igazolja, hogy az alább feltüntetett készülékek gyártása során betartotta a harmonizált EU irányelveket, az EU biztonsági szabványokat és a termék-specifikus szabványokat. Ez a tanúsítvány érvénytelenné válik, ha a készülékeket a jóváhagyásunk nélkül módosították. Megnevezés:.................................Lawnmower = Fűnyíró Gyártó típusmegjelölése(i):...........34E, 37E, 42E A CE jelzet éve.............................2013 EU irányelvek: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU Harmonizált EN: EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 A munkaterülettel kapcsolatos kibocsátási karakterisztika, L

szint, az EN60335-2-77 szerint a táblázatban van megadva. A vibráció, az a vhw érték, az EN ISO 20643 szerint a táblázatban van megadva. A zajszint, L

szint, értékek a 2000/14/EC szerint a táblázatban vannak megadva. Megfelelőség értékelési eljárás....................... Annex VI Kijelölt szerv..................................................... Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Huskvarna 05/12/2013 P. Lameli Dyrektor ds. technicznych Posiadacz dokumentacji technicznej Típus Vágószélesség (cm) Vágóél forgássebessége (rpm) Táplálás (kW) Mért hangteljesítmény L

(dB(A)) Garantált hangteljesítmény L

(dB(A)) Bizonytalanság K

(dB(A)) Kéz/kar rázkódása a vhw (m/s

Bizonytalanság K ahw (m/s

Súly (Kg) MAGYAR - 5 Garancia / Szerviz A GARDENA 2 évi garanciát nyújt erre a termékre (a vásárlás napjától számítva). Ez a garancia a készülék minden komolyabb meghibásodására kiterjed, amelyről bizonyítható, hogy anyaghiba vagy gyártási hiba. A garancia keretében díjmentesen kicseréljük, vagy megjavítjuk a készüléket az alábbi feltételek esetén:

• A készüléket rendeltetésszerűen kezelték és betartották az üzemeltetési utasítások követelményeit.

• Sem a vevő, sem illetéktelen harmadik fél nem kísérelte meg a készülék javítását. A kés kopásnak kitett alkatrész, s arra a garancia nem terjed ki. E gyártói garancia nem befolyásolja a felhasználónak a márkakereskedővel / eladóval szemben érvényes garanciális igényeit. Ha meghibásodna a Powermax fűnyírója, kérjük, bérmentesítéssel küldje vissza a meghibásodott készüléket a számla másolatával és a hiba megnevezésével együtt az ezen üzemeltetési utasítás hátoldalán felsorolt valamelyik GARDENA Szervizközpontba. 34E
