BRUKSANVISNING PowerMax 37 E GARDENA

VIKTIG INFORMATION Originalinstruktioner. Läs anvisningarna före användningen och spara dem för framtida behov.

Reparaties mogen alleen door de GARDENA technische dienst of door GARDENA geautoriseerde vakhandels uitgevoerd worden. S Reparationer får endast utföras av GARDENA service eller av återförsäljares service auktoriserad av GARDENA.

10.Låsskiva x 2 - 37E/42E 11.Lägre handtagsskruv x 2 12.Gräslådehandtag 13.Gräslådelock 14.Gräslåda lägre x 2 - 37E/42E 15.Gräslåda lägre - 34E 16.Plugg för flistugg - 37E/42E 17.Bruksanvisning 18.Varningssymboler 19.Produktmärkningsetikett

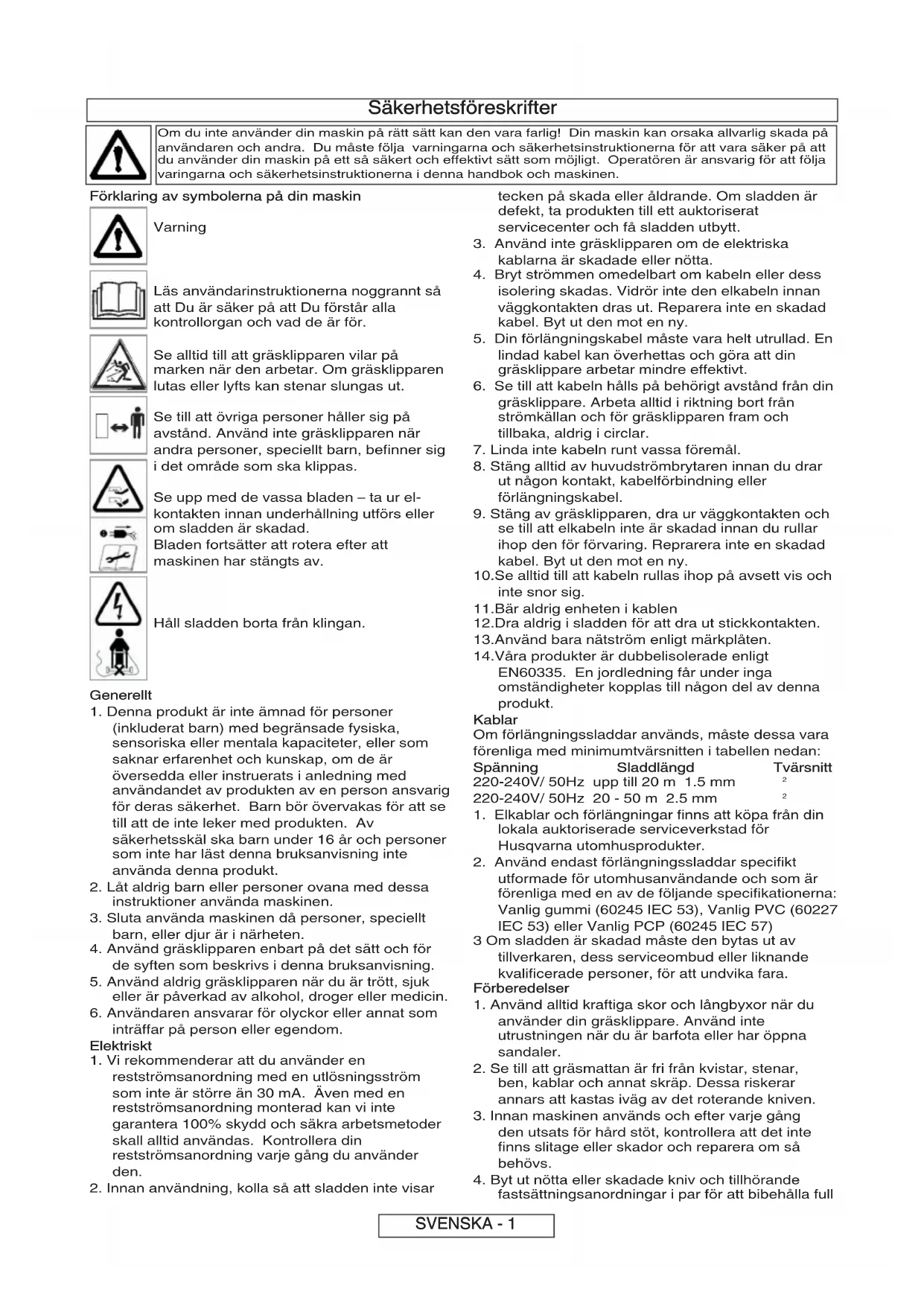

12.2Säkerhetsföreskrifter Om du inte använder din maskin på rätt sätt kan den vara farlig! Din maskin kan orsaka allvarlig skada på användaren och andra. Du måste följa varningarna och säkerhetsinstruktionerna för att vara säker på att du använder din maskin på ett så säkert och effektivt sätt som möjligt. Operatören är ansvarig för att följa varingarna och säkerhetsinstruktionerna i denna handbok och maskinen. Förklaring av symbolerna på din maskin Varning Läs användarinstruktionerna noggrannt så att Du är säker på att Du förstår alla kontrollorgan och vad de är för. Se alltid till att gräsklipparen vilar på marken när den arbetar. Om gräsklipparen lutas eller lyfts kan stenar slungas ut. Se till att övriga personer håller sig på avstånd. Använd inte gräsklipparen när andra personer, speciellt barn, befinner sig i det område som ska klippas. Se upp med de vassa bladen – ta ur el- kontakten innan underhållning utförs eller om sladden är skadad. Bladen fortsätter att rotera efter att maskinen har stängts av. Håll sladden borta från klingan. Generellt

1. Denna produkt är inte ämnad för personer

(inkluderat barn) med begränsade fysiska, sensoriska eller mentala kapaciteter, eller som saknar erfarenhet och kunskap, om de är översedda eller instruerats i anledning med användandet av produkten av en person ansvarig för deras säkerhet. Barn bör övervakas för att se till att de inte leker med produkten. Av säkerhetsskäl ska barn under 16 år och personer som inte har läst denna bruksanvisning inte använda denna produkt.

2. Låt aldrig barn eller personer ovana med dessa

instruktioner använda maskinen.

3. Sluta använda maskinen då personer, speciellt

barn, eller djur är i närheten.

4. Använd gräsklipparen enbart på det sätt och för

de syften som beskrivs i denna bruksanvisning.

5. Använd aldrig gräsklipparen när du är trött, sjuk

eller är påverkad av alkohol, droger eller medicin.

6. Användaren ansvarar för olyckor eller annat som

inträffar på person eller egendom. Elektriskt

1. Vi rekommenderar att du använder en

restströmsanordning med en utlösningsström som inte är större än 30 mA. Även med en restströmsanordning monterad kan vi inte garantera 100% skydd och säkra arbetsmetoder skall alltid användas. Kontrollera din restströmsanordning varje gång du använder den.

2. Innan användning, kolla så att sladden inte visar

tecken på skada eller åldrande. Om sladden är defekt, ta produkten till ett auktoriserat servicecenter och få sladden utbytt.

3. Använd inte gräsklipparen om de elektriska

kablarna är skadade eller nötta.

4. Bryt strömmen omedelbart om kabeln eller dess

isolering skadas. Vidrör inte den elkabeln innan väggkontakten dras ut. Reparera inte en skadad kabel. Byt ut den mot en ny.

5. Din förlängningskabel måste vara helt utrullad. En

lindad kabel kan överhettas och göra att din gräsklippare arbetar mindre effektivt.

6. Se till att kabeln hålls på behörigt avstånd från din

gräsklippare. Arbeta alltid i riktning bort från strömkällan och för gräsklipparen fram och tillbaka, aldrig i circlar.

7. Linda inte kabeln runt vassa föremål.

8. Stäng alltid av huvudströmbrytaren innan du drar

ut någon kontakt, kabelförbindning eller förlängningskabel.

9. Stäng av gräsklipparen, dra ur väggkontakten och

se till att elkabeln inte är skadad innan du rullar ihop den för förvaring. Reprarera inte en skadad kabel. Byt ut den mot en ny. 10.Se alltid till att kabeln rullas ihop på avsett vis och inte snor sig. 11.Bär aldrig enheten i kablen 12.Dra aldrig i sladden för att dra ut stickkontakten. 13.Använd bara nätström enligt märkplåten. 14.Våra produkter är dubbelisolerade enligt EN60335. En jordledning får under inga omständigheter kopplas till någon del av denna produkt. Kablar Om förlängningssladdar används, måste dessa vara förenliga med minimumtvärsnitten i tabellen nedan: Spänning Sladdlängd Tvärsnitt 220-240V/ 50Hz upp till 20 m 1.5 mm

1. Elkablar och förlängningar finns att köpa från din

lokala auktoriserade serviceverkstad för Husqvarna utomhusprodukter.

2. Använd endast förlängningssladdar specifikt

utformade för utomhusanvändande och som är förenliga med en av de följande specifikationerna: Vanlig gummi (60245 IEC 53), Vanlig PVC (60227 IEC 53) eller Vanlig PCP (60245 IEC 57) 3 Om sladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer, för att undvika fara. Förberedelser

1. Använd alltid kraftiga skor och långbyxor när du

använder din gräsklippare. Använd inte utrustningen när du är barfota eller har öppna sandaler.

2. Se till att gräsmattan är fri från kvistar, stenar,

ben, kablar och annat skräp. Dessa riskerar annars att kastas iväg av det roterande kniven.

3. Innan maskinen används och efter varje gång

den utsats för hård stöt, kontrollera att det inte finns slitage eller skador och reparera om så behövs.

4. Byt ut nötta eller skadade kniv och tillhörande

fastsättningsanordningar i par för att bibehålla full SVENSKA - 1Säkerhetsföreskrifter balans. Användning

1. Använd gräsklipparen enbart i dagsljus eller

fullgott artificiellt ljus.

2. Undvik om möjligt att använda gräsklipparen på

3. Var försiktig när du klipper vått gräs så att du inte

4. På sluttande underlag är det speciellt viktigt att

du står stadigt och bär halksäkra skor.

5. Klipp alltid utmed sluttningar, aldrig upp och ner.

6. Var speciellt försiktig när du byter riktning på

sluttande underlag. Gå alltid, spring aldrig.

7. Se till att du alltid står säkert och stadigt medan

du arbetar, speciellt där det lutar. Använd inte gräsklipparen nära pooler eller trädgårdsdammar.

8. Gå inte bakåt när du klipper. Tänk på fallrisken.

9. Klipp aldrig gräset genom att dra gräsklipparen

mot dig. 10.Stäng av gräsklipparen innan du drar den över andra ytor än gräs. 11.Använd aldrig gräsklipparen om skydden är skadade eller borttagna. 12.Håll alltid händer och fötter borta från skärande delar och speciellt när motorn startas. 13.Luta inte gräsklipparen när motorn är igång. 14.Placera inte händerna nära gräsutskastet. 15.Plocka aldrig upp eller bär en gräsklippare när den arbetar eller fortfarande är kopplad till ett vägguttag. 16.Bryt strömmen: - innan du lämnar gräsklipparen utan tillsyn under en längre tid, - innan du rensar bort en tilltäppning, - innan du undersöker, rengör eller utför underhållsarbeten på gräsklipparen, - om du stöter mot ett objekt. Använd inte din gräsklippare tills du är säker på att gräsklipparen är säker att använda, - om gräsklipparen vibrerar på ett onormalt sätt. Undersök omedelbart. Stora vibrationer kan förorsaka skador. Underhåll och förvaring

1. Fara! Vidrör inte roterande klinga(klingor)

2. Håll gräsklipparen i ett arbetssäkert skick genom

att kontrollera att samtliga muttrar, bultar och skruvar är åtdragna.

3. Kontrollera regelbundet gräsuppsamlaren för

5. Använd enbart de reservdelar, knivbult,

distansbrickor och fläkt som är avsedda för denna produkt.

6. Var försiktig vid justering av gräsklipparen så att

du inte fastnar med fingrarna mellan de rörliga kniven och maskinens fasta delar.

7. Förvara på en sval och torr plats utom räckhåll för

barn. Förvara inte utomhus. Vart du kan använda din GARDENA PowerMax gräsklippare GARDENA-gräsklipparen är utformad för klippning av gräsmattor i och runt trädgården. Använd inte gräsklipparen på sluttningar som sluttar mer än 20°. För att förhindra skada får gräsklipparen inte användas för trimning av snår, häckar, buskar, för beskärning och klippning av klätterväxter eller gräs på tak eller i balkonglådor. Gräsklipparen får inte heller användas för upphuggning av grenar, kvistar eller för utjämning av ojämnheter i jorden.

1. För in de nedre handtagen i maskinkroppen och

2. Använd en pozidrive-skruvmejsel för att föra in

skruvarna i maskinkroppen och dra åt ordentligt (B2). Montering av lägre handtagen på gräsklipparen Montering av övre handtagen på lägre handtagen 34E Endast Powermax 34E

1. Se till att det övre handtaget är korrekt placerat

med låsknappen och kopplingsdosan längst upp.

2. Se till att det övre handtaget (C1) och det lägre

handtaget (C2) är korrekt inriktade. Det finns två hål för justering av det övre handtaget.

3. Passa in skruven (C3), brickan (C4) och

vingmuttern (C5). Skruva till vingmuttern.

4. Upprepa på andra sidan.

5. Passa in sladden handtagen med de medföljande

clipsen. Se innehållssidan för position. Se till att sladden inte fastnar mellan de övre och de undre handtagen. VIKTIG INFORMATION När den kommer från tillverkaren befinner sig hjulen i rest position. Sätt inte igång produkten innan den resta positionen har ändrats till position 5. (Se fig A) SVENSKA - 2Starta och stanna Att starta din gräsklippare

1. Fäst förlängningssladden på baksidan av

2. Forma en ögla i sladden och för den genom

3. För att säkerställa, placera öglan över kroken och

dra sladden tillbaka genom öppningen (S3).

4. Anslut kontakten till eluttaget och sätt på.

Kopplingsdosan har en lås-av-knapp (S4) för att förhindra oavsiktlig start.

5. Tryck in och håll lås-av-knappen (S4) intryckt på

kopplingsdosan, krama sedan start/stopp- spakarna mot det övre handtaget (S5).

6. Fortsätt att krama start/stopp-spaken mot det övre

handtaget och släpp lås-av-knappen (S6).

• OBS! Det finns två start/stopp-spakar. Vilken som kan användas för att starta gräsklipparen.

1. Släpp trycket på start/stopp spaken.

SVENSKA - 3 Klipphöjdsjustering

• Klipphöjden justeras genom att lyfta eller sänka hjulen med hjälp av höjdjusteringsspaken (A)

• Det finns fem klipphöjder på denna produkt (20 - 60 mm). Klipphöjd:- 1 & 2 - Låg, 3 - medium, 4 & 5 - Hög

• OBS! En medium klipphöjd rekommenderas för de flesta gräsmattor. Kvalitén på din gräsmatta kommer att lida och uppsamlingen blir sämre om du klipper för lågt. Gräslådehandtagsmontering

1. Tryck gräslådans handtag in i öppningarna på

gräslådans övre del och tryck tills det klickar på plats. (K1)

2. Titta på undersidan av locket (K2), se till att

clipsen från gräslådehandtagen sitter fast ordentligt. Montering av gräslådan

1. Endast Powermax 37E och 42E

:- Fäst gräslådehalvorna samman genom att rikta in klippen. Se till att clipsen sitter som de ska innan de klickar på plats. (L)

2. Powermax 34E / 37E & 42E

:- Placera gräslådelocket på gräslådemonteringen genom att rikta in clipsen. Se till att clipsen sitter som de ska innan de klickar på plats (M) Passa in fullt monterad gräslåda på gräsklipparen.

1. Lyft säkerhetsflappen (N1)

2. Endast Powermax 37E och 42E

:- Avlägsna flistuggspluggen (V1) från uttömningsrännan (N2).

3. Se till att utloppsrännan är ren och fri från material

4. Placera den fullt monterade gräslådan på de 2

placeringspunkterna (N3) längst bak på däcket såsom illustrerat i bilden. P1

5. Placera säkerhetsflappen ovanpå gräslådan. Se

till att gräslådan sitter fast ordentligt.

• Avlägsnande är den motsatta proceduren.

• För större gräsområden där gräsuppsamling inte krävs kan du använda din gräsklippare utan gräslådan. Se till att säkerhetsflappen är fullständigt stängd. Designen av säkerhetsflappen låter klippt gräs släppas ut nedåt bakom maskinen. Montering av gräslådan Handtagshöjdsjustering - endast Powermax 37E/42E Denna produkt är utrustad med ett justerbart handtag, med 5 möjliga positioner att anpassa till användarens längd. (Q) Justering av handtagshöjden

1. Vrid låsskivorna (R1) moturs (ungefär 2 varv) i

riktning av upplåsningssymbolen (R2) tills kuggarna lossnar (R3), se till att stötta det övre handtaget hela tiden.

2. Justera handtagspositionen till en bekväm höjd,

se till att indikatorn på låsskivan (R4) är i samma position på båda lutningsjusterarna.

3. Skruva till båda låsskivorna tills de är säkrade.

Montering av övre handtagen på lägre handtagen 37E/4E Endast Powermax 37E och 42E

1. Positionera justeringsbulten (D1) genom det lägre

handtaget. Upprepa på andra sidan.

2. Placera lutningsjusteraren (D2) över

justeringsbulten och fäst den på det lägre handtaget, säkra att den klickar på plats. Upprepa på andra sidan.

3. Vila det övre handtaget på golvet såsom visas i

Fig E och placera på justeringsbultarna på båda sidorna, säkra att den anslutna kabeln sitter fast i lutningsjusteraren (E1).

4. Fäst låsskivan (F1) på justeringsbulten och vrid

två gånger medurs i riktning med låssymbolen (G).

5. Lyft det övre handtaget på användarplats (H) och

skruva till fullo till låsskivan i riktning med låssymbolen (G).

6. Fäst kabeln på det övre och undre handtaget med

de medföljande fästena (J). Gräslåda full-fönstret

• Allteftersom gräslådan fylls, kommer gräset att synas genom fönstret (T1).

• När fönstret/gräslådan är full är det dags att tömma gräslådan.Underhåll av din gräsklippare Rengöring

• VIKTIGT! Det är mycket viktigt att hålla din gräsklippare ren. Gräsklipp som lämnas kvar i något av luftintagen eller under däcket skulle kunna bli en potentiell brandfara.

1. Avlägsna gräs från däckets undersida med en

2. Med hjälp av en mjuk borste – Avlägsna gräsklipp

från alla luftintag (X2), utloppsrännan (X3) och gräslådan (X4).

3. Med hjälp av en mjuk borste, avlägsna gräsklipp

4. Torka din gräsklippares yta med en torr trasa (X6).

• VIKTIGT! Använd aldrig vatten för rengöring av din gräsklippare. Rengör inte med kemikalier, inkluderat bensin, eller lösningsmedel – vissa kan förstöra kritiska plastdelar. Förvaring av din gräsklippare:

• Förvara på en torr plats där gräsklipparen är skyddad från skada. Powermax 34E

• Lösgör vingmuttrarna för att kunna vika handtagen över produkten (Z1) och se till att stödja det övre handtaget. Powermax 37E/42E

• Lösgör lutningsjusterarna för att kunna vika handtagen över produkten (Z2) och se till att stödja det övre handtaget. Se till att låsskivorna är helt urskruvade (Y1) innan du viker.

• Förvara produkten upprätt på dess bakre hjul såsom visas i Fig Z3, se till att översidan på ställverket passar in i fördjupningen på undersidan av gräslådan. Vid gräsklippningssäsongens slut

1. Byt ut bultar, muttrar och skruvar vid behov.

2. Rengör din gräsklippare noga.

3. Se till att elsladden förvaras korrekt för att

förhindra skada. Felsökningstips Fungerar inte

1. Har den korrekta startprocessen följts? Se ‘Att

3. Kolla kontaktens säkring, om trasig, byt ut.

4. Forstätter säkringen att gå?

Koppla omedelbart bort gräsklipparen från elnätet och vänd dig till ditt GARDENA Service Centre. Dålig gräsuppsamling

1. Koppla ur från elnätet.

2. Rengör utsidan på luftintagen, utloppsrännan och

undersidan av däcket.

3. Höj till en högre klipphöjd. Se klipphöjdsjustering.

4. Om dålig uppsamling kvarstår:

Koppla omedelbart bort gräsklipparen från elnätet och vänd dig till ditt GARDENA Service Centre. Överdriven vibration

1. Koppla ur från elnätet.

2. Kolla om kniven sitter som den ska?

3. Om kniven är skadad eller sliten, byt ut med en ny.

4. Om vibration kvarstår:

Koppla omedelbart bort gräsklipparen från elnätet och vänd dig till ditt GARDENA Service Centre. Gräsklipparen blir tung att skjuta

1. Koppla ur från elnätet.

2. I högt gräs eller på ojämn mark, bör klipphöjden

höjas till en högre position. Se klipphöjdsjustering.

3. Kontrollera att hjulen kan rotera fritt.

4. Om problem kvarstår:

Koppla omedelbart bort gräsklipparen från elnätet och vänd dig till ditt GARDENA Service Centre. Hur man klipper Din produkt kan användas till att klippa gräs med hjälp av följande metoder:-

1. Inpassad med gräslåda:- gräs samlas effektivt

och kompakt i gräslådan. (P1)

2. Inpassad med kompostplugg - Endast Powermax

37E och 42E:- avklippt gräs klipps noga ned för att återföra näringsämning till gräsmattan (V3)

3. Bakre utsläpp:- Klipper långt gräs effektivt utan att

gräslådan måste tömmas (P2) Hur man klipper

1. Börja klippa längs med kanten av gräsmattan

närmast eluttaget så att kabeln ligger på gräsmatten som du redan har klippt.

2. Klipp gräset två gånger i veckan under den period

då gräset växer. Gräsmattan tar skada om mer än en tredjedel av längden klipps med en gång. Överbelasta inte gräsklipparen Att klippa högt tjockt gräs kan få motorhastigheten att gå ner, och du kommer att höra en ändring i motorljudet. Om motorhastigheten går ner kan du överbelasta din gräsklippare, vilket kan orsaka skada. Vid klippning i högt tjockt gräs kommer en första klippning med klipphöjden satt högre att hjälpa till att reducera belastningen. Se klipphöjdsjustering. Kantkam (W1) Gör det möjligt att klippa nära väggar och staket SVENSKA - 4 Att använda en flistugg

1. Din gräsklippare är utrustad med en

flistuggsplugg. (V1)

2. Stanna din gräsklippare såsom beskrivs i Starta

3. Lyft säkerhetsflappen och för in flistuggspluggen i

den bakre tömningsrännan, (V2) se till att det sitter fast ordentligt. (V3)

4. Flistuggspluggen förhindrar att gräs samlas in

genom att blockera samlingsrännan på undersidan av däcket, (V4) Plugg för flistugg - endast Powermax 37E/42E Reservdelar Klinga GARDENA 34E Art.: 4015-20 GARDENA 37E Art.: 4016-20 GARDENA 42E Art.: 4017-20 Reservdelsnummer: 585207101 Reservdelsnummer: 585207001 Reservdelsnummer: 585206901EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Undertecknade Husqvarna AB, S-561 82, Huskvarna, Sweden, härmed intygar att, vid frakt från fabriken, enhetenindikerad nedan är i förenlighet med de harmoniserade EU-riktlinjerna, EU säkerhetsstandard ochproduktspecifikationer. Detta intyg gäller inte längre om enheten modifieras utan vårt godkännande. Beteckning:.......................Lawnmower = Gräsklippare Beteckning av typ(er):.......34E, 37E, 42ECE-märkningsår................2013EU-direktiv:2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EUHarmoniserad EN:EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3Arbetsområdesrelaterade emissionskarakteristiska Nivå L enligt EN60335-2-77 givet i tabellen.Vibrationsvärde a vhw enligt EN ISO 20643 givet i tabellen.Bullernivå L värden enligt 2000/14/EC givet i tabellen.Konformitetsvärderingsprocedur.................. Annex VIUnderättat organ.......................................... Intertek, Cleeve RoadLeatherhead, SurreyKT22 7SB, EnglandHuskvarna 05/12/2013P. LameliØverste tekniske embedsmandIndehaver af teknisk dokumentation Typ Klippbredd (cm) Varvtal på klippanordning (rpm) Effekt (kW) Uppmätt ljudeffekt L

Vikt. (Kg) Garanti / service GARDENA garanterar denna produkt under 2 år (med början från inköpsdatumet). Denna garanti täcker alla allvarliga defekter hos enheten som kan visas vara på grund av material eller tillverkningsfel. Under garantin kommer vi antingen att byta enheten eller reparera den utan kostnad om de följande förhållandena föreligger:

• Enheten måste ha hanterats korrekt och i enlighet med bruksanvisningen.

• Varken köparen eller en icke auktoriserad tredje part har försökt reparera enheten. Kniven är en nötningsdel och täcks inte av garantin. Denna tillverkarens garanti påverkar inte användarens existerande garantikrav gentemot fackhandlaren/säljaren. Om ett fel uppstår med din Powermax gräsklippare, returnera den felaktiga enheten tillsammans med en kopia på kvittot och en beskrivning av felet, med betalt porto till ett av GARDENA servicecentren listade på baksidan av dessa instruktioner. Miljöinformation GARDENA produkter för användning utomhus tillverkas enligt ett miljöstyrningssystem (ISO 14001) där vi, när så är praktiskt möjligt, använder komponenter som tillverkas enligt företagets metoder på ett sätt som tar hänsyn till miljömässiga faktorer och med möjlighet för återvinning när produkten ej längre är användbar.

• Förpackningen kan återvinnas och plastdelarna har märkts (där så är praktiskt möjligt) för sortering för återvinning.

• Man måste ta hänsyn till miljön när man gör sig av med en produkt som ej längre är användbar.

• Om är nödvändigt, kontakta Din lokala myndighet för information om hur Du skall göra dig av med produkten. Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hantera som hushållsavfall. Den skall i stället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. SVENSKA - 5 34E
