KASUTUSJUHEND PowerMax 37 E GARDENA

EST Parandustöid tohivad teha vaid GARDENA teeninduskeskused või GARDENA volitatud edasimüüjad.

1. Ülemine käepide - 37E/42E

2. Ülemine käepide - 34E

3. Alumine käepide

4. Kaabliklamber x2

5. Käepideme nupp x2 - 34E

6. Seib x2 - 34E

7. Käepideme polt x2 - 34E

8. Regulaatorpolt x2 - 37E/42E

9. Kaldenurga regulaator x2 - 37E/42E

10.Lukustusketas x2 - 37E/42E

11.Alumise käepideme kruvi x2

12.Murukoguja käepide

13.Murukoguja luuk

14.Alumine murukoguja x2 - 37E/42E

15.Alumine murukoguja - 34E

1. Multšer - 37E/42E

17.Kasutusjuhend

18.Hoiatussümbolid

19.Toote andmesilt

LT - SUDEDAMOSIOS DALYS

Antud toode võib vale kasutamise korral ohtlik olla! Toode võib põhjustada nii kasutajale kui ka teistele tõsiseid kahjustusi, hoiatuste ja ohutusnõuete järgimine on ohutuse ning toote tõhusa kasutamise tagamiseks väga oluline. Nii selles kasutusjuhendis kui ka tootel olevate hoiatuste ja ohutusnõuete järgimise eest vastutab kasutaja. Ärge mitte kunagi kasutage antud toodet kui rohukast või tootjapoolsed kaitsed ei ole paigas.

Teie tootel olevate sümbolite seletused

Hoiatus

Lugege kasutamisjuhised hoolikalt läbi, veendumaks, et saate aru köikidest nuppudest ning nende funktsioonidest.

Antud toote kasutamise ajal hoidke seda alati maas. Antud toote kallutamine või tõstmine võib põhjustada kivide välja lennutamist.

Hoidke eemalseisjad tööalast kaugemal. Ärge kasutage antud toodet inimeste (eriti laste) või siis loomade juuresolekul.

Olge teravate teradega ettevaatlik – enne hooldustööde teostamist või kui kaabel on viga saanud, eemaldage pistik toiteallikast. Terad pöörlevad edasi ka pärast masina väljalülitamist.

Hoidke toitekaabel lõikepidadest eemal

Üldine

1. Seda toodet ei tohiks kasutada isikud (sh lapsed), kelle füüsilised, aistingu- või vaimsed võimed on piiratud või kellel pole piisavalt kogemusi ja teadmisi selle toote kasutamiseks, välja arvatud juhul, kui neid juhendab turvalisuse eest vastutav isik. Lapsi tuleb valvata tagamaks, et nad ei saa tootega mängida. Ohu vältimiseks ei tohi toodet kasutada alla 16-aastased lapsed ja isikud, kes ei ole käesoleva kasutusjuhendiga tutvunud.
2. Ârge lubage lastel või juhistega mitte tutvunud inimestel seda masinat kasutada.
3. Seisake masin, kui lähedal on loomi või inimesi, eriti lapsi.
4. Kasutage antud toodet ainult selles kasutusjuhendis kirjeldatud viisil ja eesmärkidel.
5. Ärge mitte kunagi kasutage antud toodet kui te olete väsinud, haige või alkoholi, uimastite või ravimite mõju all.
6. Niiduki operaator või kasutaja vastutab teiste inimestega või nende varaga juhtunud ōnnetuste või ohtude eest.
7. Lugege kasutamisjuhised hoolikalt läbi, veendumaks, et saate aru köikidest nuppudest ning nende funktsioonidest.

Elektriline

1. Briti Standardite Instituut soovitab kasutada rikkevoolukaitseid kuni 30mA. Isegi peale rikkevoolukaitsete installeerimist ei saa tagada 100%st ohutust ning tuleb järgida ohutu töötamise tava. Kontrollige oma rikkevoolukaitseid alati enne selle kasutamist.
2. Enne kasutamist kontrollige, ega kaabel kahjustatud või kauaaegsest kasutusest kulunud pole. Kui kaabel

on defektne, viige toode volitatud

teeninduskeskusesse ja laske kaabel välja vahetada.

1. Ärge kasutage antud toodet kui elektrijuhtmed on kahjustatud või kulunud
2. Eemaldage koheselt pistik vooluvõrgust kui juhtmesse tekib sisselõige või kui juhtme isolatsioon saab kahjustada. Ärge puutuge juhet enne kui see on vooluühendusest lahti ühendatud. Ärge parandage sisselõikega või kahjustusega juhet. Asendage see uuega.
3. Teie pikendusjuhe ei tohi olla keerdus, kuna keerdus juhtmed võivad üle kuumeneda ning toote jõudlust vähendada.
4. Hoidke juhet tootest eemal, töötades alati pistikupesast eemal ning liikudes suunaga üles ja alla, mitte ringis.
5. Ärge tömmake juhet kui läheduses on teravaid esemeid.
6. Enne pistikust, juhtme ühendusklemmist või pikendusjuhtmest lahti ühendamist lülitage alati vooluvõrk välja.
7. Lülitage välja, eemaldage pistik vooluvõrgust, ning enne juhtme kokkukerimist kontrollige, et juhe ei oleks kahjustatud või kulunud. Ärge parandage kahjustatud juhet, vaid asendage see uuega. Kasutage ainult GARDENA varujuhet.
8. Kerige juhe alati ettevaatlikult kokku, vältides sõlmi.
9. Årge mitte kunagi töstke toodet juhtmest.
10. Ärge mitte kunagi tömmake juhet üksköik millisest ühendusest eemaldamiseks.
11. Kasutage ainult toote kasutusvõimsuse tabelis näidatud vahelduvvoolu pinget.
12. Meie tooted on varustatud topeltisolatsiooniga vastavalt standardile EN60335. Mitte mingil juhul ei tohi toote ühtegi osa maandada.

Juhtmed

Kui kasutate pikendusjuhet, peab see vastama alltoodud tabelis esitatud minimaalsetele ristlõigetele:

Pinge Kaabli pikkus

220-240V/50Hz kuni 20 m 1.5 mm ^2

220-240V/50Hz 20-50m 2.5mm ^2

1. Elektrivoolu juhtmed ja pikendused on saadaval kohalikus heakskiidetud teeninduskeskuses.
2. Kasutada tohib vaid spetsiaalselt välitingimustes kasutamiseks möeldud pikenduskaableid, mis vastavad ühele järgnevaist spetsifikatsioonidest: Tavaline kumm (60245 IEC 53), tavaline polüvinüülkloriid (60227 IEC 53) või tavaline polükloropreen (60245 IEC 57)
3. Kui lühike ühendusjuhe on kahjustatud, tohib seda ohtude vältimiseks vahetada vaid tootja, hooldusesindaja või muu sarnaselt kvalifitseeritud isik.

Ettevalmistamine

1. Toote kasutamisel kandke alati tugevaid jalanõusid ning pikki pükse.Ärge kasutage seadet paljajalu või kandes lahtisi sandaale.
2. Veenduge, et muru peal ei oleks oksi, kivisid, konte, juhtmeid ega prahti kuna lõiketera võib neid laiali lennutada.
3. Enne masina kasutamist ja peale igat kokkupõrget kontrollige kulumise või kahjustuse märke, ning parandage nagu vaja.
4. Tasakaalu säilitamiseks asendage kahjustatud või kulunud lõiketerad koos nende kinnititega (komplektina).

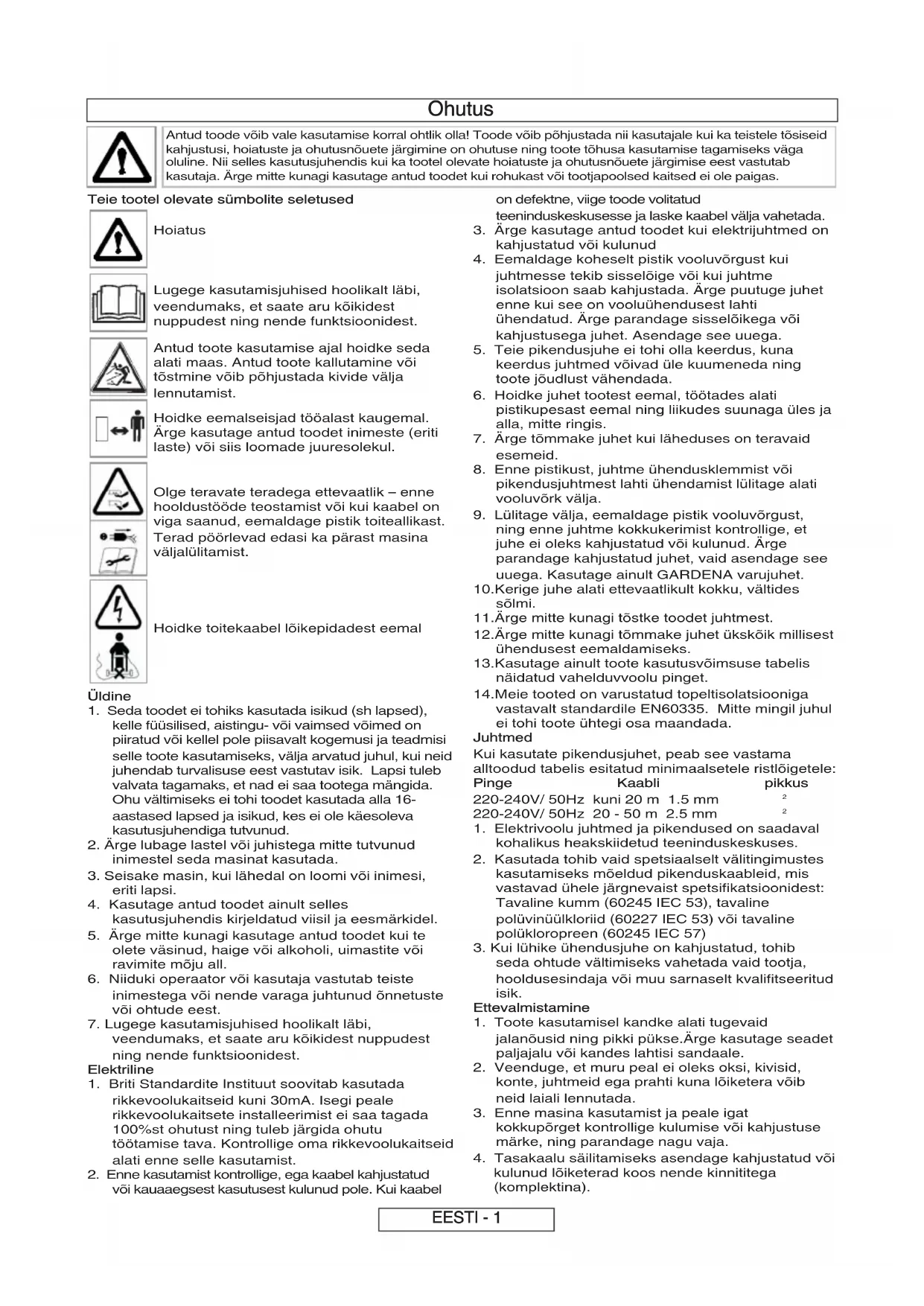

Ohutus

Kasutamine

1. Kasutage antud toodet ainult päevavalguses või hea kunstvalgustuse korral.
2. Võimalusel vältige niiduki kasutamist märjal murul.
3. Märjal murul olge ettevaatlik, võite jalgealuse kaotada.
4. Kallakul olles olge eriti ettevaatlik oma jalgealuse suhtes ning kandke libisemisvastaseid jalanõusid.
5. Kasutage niidukit piki kallakut, mitte kunagi ülesalla suunas.
6. Olge eriti ettevaatlik kallakul suunda vahetades. Ärge mitte kunagi jookske, vaid kõndige.
7. Pidage meeles, et niites peab kehahoiak olema turvaline ja stabilne, eriti kui töötate kallaku peal. Ärge kasutage muruniidukit basseinide või tiikide vahetus läheduses.
8. Niitmise ajal ärge köndige tagurpidi, te võite komistada.
9. Ärge mitte kunagi kasutage niidukit enda poole tömmates.
10. Lülitage niiduk välja enne kui lükkate selle üle sellise pinna, mis ei ole muruga kaetud.
11. Ärge mitte kunagi kasutage niidukit kahjustatud kaitsetega või kui kaitsed pole paigas.
12. Hoidke alati käed ja jalad masina lõikeosadest eemal, eriti mootori käivitamise ajal.
13. Årge kallutage niidukit mootori töötamise ajal.
14. Ärge pange käsi muru tühjendusrenni ligidale.
15. Ärge mitte kunagi tõstke üles või kandke töötavat

või vooluvõrku ühendatud masinat.

16.Eemaldage pistik vooluvõrgust:

• enne toote mingiks ajaks järelvalveta jätmist;
• enne ummistuse eemaldamist;
• enne seadme kontrollimist, puhastamist või selle kallal tegutsemist;
• mõne esemega kokku puutudes. Ärge kasutage niidukit enne, kui olete veendunud, et niiduk on üleni ohutus töökorras;
• juhul kui niiduk hakkab tavatult värisema. Kontrollige seda koheselt. Liigne värisemine vöib pöhjustada vigastusi.

Hooldamine ja hoiustamine

1. Hoiatus! Ärge puudutage pöörlevat tera/pöörlevaid terasid
2. Hoidke kõik mutrid, poldid ja kruvid korralikult kinni, et olla kindel seadme ohutus töökorras.
3. Kontrollige rohukasti korrapäraselt kulumise või halvenemise suhtes.
4. Turvalisuse huvides asendage kulunud või kahjustatud osad uutega.
5. Kasutage ainult spetsiaalselt sellele tootele möeldud asendusterasid ja polte.
6. Ettevaatust toote seadistamise ajal, et vältida näppude kinnijäämist masina liikuvate ja fikseeritud osade vahele.
7. Hoidke jahedas ja kuivad kohas laste haardeulatusest väljas. Ärge hoidke välitingimustes.

Muruniiduki GARDENA PowerMax kasutuskohad

GARDENA muruniiduk on mõeldud muru niitmiseks aias ja aia ümbruses.

Ärge kasutage niidukit kallakul, mis on kaldu rohkem kui 20°.

Vigastuste vältimiseks ei tohi niidukit kasutada põõsaste ja hekkide trimmimiseks ega ronitaimede ja katusel või pottides kasvava muru niitmiseks ja kärpimiseks. Niidukit ei tohi kasutada ka okste ja võrsete lõikamiseks ega pinnase ebatasasuste silumiseks.

OLULINE TEAVE

Tootjalt saamisel on rattad tõstetud asendis. Årge lülitage toodet sisse, enne kui olete rattad tõstetud asendist asendisse 5 seadnud. (Vt joon. A)

Käepideme alumise osa kinnitamine muruniiduki külge

1. Sisestage alumised käepidemed keresse ja suruge alla (B1).

2. Sisestage kruvid keresse ja käepidemetesse ning keerake posidriv-kruvikeerajaga täiesti kinni (B2).

Käepideme ülemise osa kinnitamine käepideme alumise osa külge

Ainult Powermax 34E

1. Veenduge, et käepideme ülemine osa asub öigesti, nii et lukustusnupuga lülitikarp asub köige kõrgemal.
2. Veenduge, et käepideme ülemine osa (C1) ja käepideme alumine osa (C2) asuvad ühel joonel. Ülemise käepideme körguse reguleerimiseks on kaks auku.
3. Asetage kruvi (C3), seib (C4) ja tiibmutter (C5) paigale. Keerake tiibmutter kinni.
4. Korrake neid toiminguid ka niiduki teisel küljel käepideme ülemise osa kinnitamiseks.
5. Kinnitage kaabel kaasasolevate klambritega käepidemete külge. Asendit vaadake sisuleheküljelt. Veenduge, et kaabel ei oleks ülemise ja alumise käepideme vahel kinni.

Ainult Powermax 37E ja 42E

1. Asetage regulaatorpolt (D1) läbi alumise käepideme. Korrake toimingut teisel küljel.
2. Asetage kaldenurga regulaator (D2) regulaatorpoldi kohale ja kinnitage see alumise käepideme külge, veendudes, et see klöpsab öigesse asendisse. Korrake toimingut teisel küljel.
3. Asetage ülemine käepide põrandale, nagu näidatud joonisel E, ja paigutage mölemal küljel regulaatorpoldile, veendudes, et kinnitatud kaabel klõpsab kaldenurga regulaatori (E1) sisse.
4. Kinnitage lukustusketas (F1) regulaatorpoldi külge ja keerake kaks korda päripäeva lukusümboli (G) suunas.
5. Tõstke ülemine käepide kasutusasendisse (H) ja keerake lukustusketas lukusümboli (G). suunas lõpuni kinni.
6. Kinnitage kaabel olemasolevate klambrite (J) abil ülemise ja alumise käepideme külge.

Murukoguja kokkupanek

Murukoguja käepideme paigaldamine

1. Lükake murukoguja käepide murukoguja ülemises osas asuvatesse pesadesse ja suruge, kuni see klöpsatusega paigale kinnitub (K1).
2. Veenduge kaane alla vaadates (K2), et murukoguja käepideme klambrid on kindlalt paigas.

Murukoguja kokkupanek

1. Ainult Powermax 37E ja 42E :- Ühendage murukoguja osad omavahel, asetades klambrid kohakuti. Veenduge enne osade klõpsatusega paigale kinnitamist, et kõik klambrid asuvad üksteise suhtes õigetel kohtadel (L).
2. Powermax 34E / 37E & 42E:- Paigaldage murukoguja kaas kokkupandud murukoguja peale, asetades klambrid kohakuti. Veenduge enne osade klõpsatusega paigale kinnitamist, et klambrid asuvad üksteise suhtes õigetel kohtadel (M).

Kokkupandud murukoguja kinnitamine muruniiduki külge

1. Töstke turvakate üles (N1).

2. Ainult Powermax 37E ja 42E:- Eemaldage multšer (V1) tühjendusavast (N2).

3. Veenduge, et tühjendusava on puhas ega sisalda prahti (N2).
4. Asetage kokkupandud murukoguja niiduki kere kahele kinnituskohale (N3), nagu näidatud pildil P1.
5. Paigutage turvakate murukoguja peale. Veenduge, et murukoguja on turvaliselt paigas.
6. NBI VEENDUGE PÄRAST PAIGALDAMIST, ET TURVAKATTE JA MURUKOGUJA VAHELE EI JÄÄ VAHET.
7. Eemaldamiseks toimige eespool kirjeldatule vastupidiselt.
8. Suuremate alade niitmisel, kus muru kokkukogumine pole vajalik, võib muruniidukit kasutada ka ilma murukogujata. Veenduge, et turvakate on täielikult suletud. Turvakate on kujundatud nii, et niidetud muru suunatakse niidukist välja tagaküljelt suunaga allapoole.

Niitmiskõrguse reguleerimine

• Niitmiskõrgust saab muuta kõrguse reguleerimise hoova abil, tõstes üles või lastes alla rattaid (A).
• See toode võimaldab niita viie eri kõrgusega (20 - 60 mm).

Lõikamiskõrgused:-

1 & 2 - Madal, 3 - Keskmine, 4 & 5 - Kõrge

- MÄRKUS Enamike muruplatside puhul on soovitatav keskmine kõrgus. Liiga madalalt niitmine mõjub halvasti muru kvaliteedile ja muru kokkukogumisele.

Käepideme körguse reguleerimine – ainult Powermax 37E/42E

Toode on varustatud reguleeritava käepidemega, mis võimaldab viie eri asendi seadistamist vastavalt kasutaja pikkusele (Q).

Käepideme körguse reguleerimine

1. Keerake mõlemaid lukustuskettaid (R1) avatud luku sümboli (R2) suunas vastupäeva (umbes 2 pööret), kuni hambad haakuvad lahti (R3), tagades samal ajal, et ülemine käepide on kogu aeg toestatud.

2. Reguleerige käepide sobivale kõrgusele, jälgides, et lukustusketta (R4) indikaator on mõlema kaldenurga regulaatori juures samas asendis.

3. Keerake mölemad lukustuskettad lõpuni kinni.

Käivitamine ja seiskamine

Muruniiduki käivitamine

1. Kinnitage pikendusjuhe lülitikarbi tagaosa külge (S1).
2. Moodustage kaablist silmus ning suruge see läbi ava (S2).
3. Kinnitamiseks tömmake silmus üle konksu ning tömmake kaabel ava kaudu tagasi (S3).
4. Ühendage pistik vooluvörku ja lülitage niiduk sisse.

Lülitikarbil on lukustusnupp (S4), mis takistab niiduki tahtmatut käivitamist.

all ning suruge üht käivitus-/seiskamishoobadest käepideme ülemise osa suunas (S5).

1. Jätkake käivitus-/seiskamishoova surumist käepideme ülemise osa suunas ning vabastage lukustusnupp (S6).
2. MÄRKUS. Niidukil on kaks käivitus-/seiskamishooba. Muruniiduki käivitamiseks võib kasutada ükskõik kumba.

Muruniiduki seiskamine

1. Vabastage käivitus-/seiskamishoob.

Murukoguja aken

- Kui murukoguja on täis, on seda näha läbi akna (T1).

- Kui aken/murukoguja on täis, on aeg murukoguja tühjendada.

Multšer - ainult Powermax 37E/42E

Multšeri kasutamine

1. Niidukil on kaasas multšer (V1).
2. Seisake muruniiduk, nagu on kirjeldatud käivitamise ja seiskamise peatükis.
3. Tõstke turvakate üles, paigaldage multšer

tagumisse tühjendusavasse (V2) ja kinnitage see kindlalt paigale (V3).

1. Multšer peatab rohu kogumise, blokeerides kere all asuva kogumisava (V4).

Niitmine

Teie toodet saab kasutada muruniitmiseks järgmistel meetoditel:-

1. Kinnitatud rohukas:- rohi kogutakse efektiivselt ja kompaktselt rohukasti. (P1)
2. Kinnitatud multšikork - ainult Powermax 37E/42E: lõigatud rohi hakitakse peeneks, et viia toitained murusse tagasi (V3)
3. Tagaosatühjendus:- lõikab pika rohu efektiivselt vajaduseta tühjendada rohukasti (P2)
4. Alustage niitmist muruplatsi sellest servast, mis on vooluallikale kõige lähemal, nii et kaabel lebaks niitmise ajal juba niidetud murul.
5. Kasvuperioodil pügage muru kaks korda nädalas; teie muru saab kannatada, kui niidate korraga

Niitmine

rohkem kui kolmandiku selle pikkusest.

Ärge niidukit üle koormake!

Pika ja tiheda muru niitmine võib aeglustada niiduki mootori tööd, mille tunnete ära mootori hääle muutumisest. Kui mootori töökiirus väheneb, võib see tähendada muruniiduki ülekoormamist, mis teeb niidukile viga. Pika ja tiheda muru niitmisel aitab koormust vähendada see, kui niidate kõigepealt kõrgema niitmiskõrgusega ning seejärel madalamaga. Vt "Niitmiskõrguse reguleerimine".

Ääristamiskamm (W1)

Võimaldab lõigata muru seinte ja aedade äärest

Muruniiduki hooldamine

Puhastamine

• KASUTAGE KINDAID.
- NBI:- Muruniiduki puhtana hoidmine on väga oluline. Mõnesse õhu sisenemisavasse või kere alla jäänud rohulibled võivad põhjustada tuleohtu.
1. Eemaldage muru harja abil kere alt (X1).
2. Eemaldage pehme harja abil rohulibled köigist öhu sisenemisavadest (X2), tühjendusavast (X3) ja murukogujast (X4).
3. Eemaldage pehme harja abil rohulibled aknalt (X5).
4. Pühkige kuiva lapiga muruniiduki pinda (X6).
- NB!:- Arge kasutage muruniiduki puhastamiseks kunagi vett. Ärge puhastage ka kemikaalide (sh bensiin ja lahustid) abil, kuna mõni neist võib kahjustada niiduki töötamiseks olulisi plastosi.

Muruniiduki hoidmine

- Hoidke muruniidukit kuivas kohas, kus see on kahjustuste eest kaitstud.

Powermax 34E

- Keerake lahti tiibmutrid, et käepidemed saaks masina kohale kokku panna (Z1), veendudes seejuures, et ülemine käepide on toestatud.

Powermax 37E/42E

• Keerake lahti kaldenurga regulaatorid, et käepidemed saaks masina kohale kokku panna (Z2), veendudes seejuures, et ülemine käepide on toestatud. Enne kokkupanemist veenduge, et lukustuskettad on täielikult lahti keeratud (Y1).
• Hoiustage seadet püstises asendis tagaratastel, nagu näidatud joonisel Z3, ning tagage, et lülituskarbi ülaosa sobitub murukoguja alumises osas olevasse süvendisse.

Toimingud niitmishooaja lõpus

1. Vajadusel asendage poldid, mutrid või kruvid uutega.
2. Puhastage muruniiduk põhjalikult.
3. Veenduge, et hoiate elektrikaablit kahjustuste vältimiseks öigesti.

Törkeotsingu näpunäited

Niiduk ei tööta

1. Veenduge, et järgisite öiget käivitusprotseduuri. Vt "Muruniiduki käivitamine".

2. Kontrollige, kas vool on sisse lüllitatud.

3. Kontrollige pistiku sulavkaitset. Kui see on läbi põlenud, vahetage see välja.

4. Kui sulavkaitse põleb pidevalt läbi, tehke järgmist. Ühendage seade viivitamatult vooluvõrgust lahti ja pöörduge GARDENA teeninduskeskusesse.

Muru kokkukogumisprobleemid

1. Eemaldage niiduk vooluvõrgust.
2. Puhastage ōhu sisenemisavade ümbrus, tühjendusava ja kere põhi.
3. Tõstke niitmiskõrgust. Vt "Niitmiskõrguse reguleerimine".
4. Kui muru kokkukogumisprobleemid ei kao, tehke järgmist. Ühendage seade viivitamatult vooluvõrgust lahti ja pöörduge GARDENA teeninduskeskusesse.

Liigne vibratsioon

1. Eemaldage niiduk vooluvõrgust.
2. Kontrollige, kas tera on õigesti paigaldatud.
3. Kui tera on katki või kulunud, vahetage see välja.
4. Kui vibratsioon ei kao, tehke järgmist. Ühendage seade viivitamatult vooluvõrgust lahti ja pöörduge GARDENA teeninduskeskusesse.
5. Eemaldage niiduk vooluvõrgust.
6. Pika muru või ebaühtlasel pinnasel niitmisel tuleb niitmiskõrgust kõrgemale tasemele reguleerida. Vt "Niitmiskõrguse reguleerimine".
7. Veenduge, et rattad saavad vabalt pöörelda.
8. Kui probleem ei kao, tehke järgmist. Ühendage seade viivitamatult vooluvõrgust lahti ja pöörduge GARDENA teeninduskeskusesse.

Muruniiduk muutub lükkamiseks liiga raskeks

Varuosad

Tera

GARDENA 34E Art.: 4015-20

GARDENA 37E Art.: 4016-20

GARDENA 42E Art.: 4017-20

Osanumber: 585207101

Osanumber: 585207001

Osanumber: 585206901

Keskkonnateave

GARDENA tooteid valmistatakse

kooskõlas keskkonnajuhtimissüsteemiga (ISO 14001), kasutades seal, kus on otstarbekas, keskkonna suhtes võimalikult vastutustundlikul viisil toodetud osi, lähtudes ettevõtte toimimisest ning pidades silmas toote eluea lõpus selle korduvkasutusse suunamise võimalust.

• Pakendid on korduvkasutatavad ning plastosad on kategooriapõhise korduvkasutuse tarvis varustatud vastavate siltidega (kus on otstarbekas).
• Keskkonnateadlikkusega tuleb arvestada “oma aja ära elanud” toote utiliseerimise puhul.
• Vajadusel pöörduge utiliseerimisteabe saamiseks kohaliku omavalitsuse poole.

Tootel või pakendil olev sümbol viitab sellele, et antud toodet ei tohi käsitleda olmejäätmetena. See tuleb viia hoopis elektriliste ja elektrooniliste seadmete ümber töötlemiseks möeldud kogumispunkti.

Tagades selle toote korrektse utiliseerimise, aitate vältida keskkonnale ja inimelule tekkida võivaid negatiivseid tagajärgi, mille põhjuseks võib olla antud toote vale käitlemine. Antud toote ümber töötlemise kohta edasise teabe saamiseks pöörduge palun oma kohaliku omavalitsuse, olmejäätmete käitlemisega tegeleva ettevõtte või toote edasimüüja poole.

Garantii/teenindus

GARDENA annab tootele kaheaaastase garantii (algab otsmise kuupäevast). See garantii hölmab köiki tõsiseid defekte, mille puhul on võimalik tõestada, et tegu on materjali- või tootmisvigadega.

Garantii alusel me vahetame toote välja või parandame selle tasuta, kui täidetud on järgmised tingimused:

• toodet on käsitsetud õigesti ja kasutusjuhendis toodud nõuetele vastavalt;
• ei ostja ega volitamata kolmas isik ole toodet ise parandada proovinud.

Tera on kuluv osa, mistõttu garantii seda ei hõlma. See tootja garantii ei mõjuta kasutaja olemasolevaid garantiipretensioone edasmüüja/müüja vastu. Muruniiduki Powermax vea ilmnemisel tagastage toode koos ostutšeki ja veakirjeldusega ning tasutud postikuludega mõnda selle kasutusjuhendi tagaküljel toodud GARDENA teeninduskeskusesse.

EÜ Vastavusdeklaratsioon

Selle kasutusjuhendi koostanud GARDENA Manufacturing GmbH, Hans-Lorenser-Str. 40, D89079 Ulm, kinnitab käesolevaga, et tehasest lahkudes on alltoodud tooted kooskõlas ühtlustatud ELi suunistega, ELi standarditega turvalisuse kohta ja tootespetsiifiliste standarditega. Käesolev kinnitus muutub kehtetuks, kui toodet on ilma meie loata muudetud.

Tähistus:......Lawnmower = Muruniiduk

Tüübi/tüüpide tähistus:......34E, 37E, 42E

CE-märgituse aasta....2013

ELi direktiivid:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Ühtlustatud standardid EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Tööpiirkonna heitkoguste tase LpA vastavalt standardile EN60335-2-77 on toodud tabelis.

Vibratsiooni väärtus avhw vastavalt standardile EN ISO 20643 on toodud tabelis.

Mürataseme L_WA väärtused vastavalt direktiivile 2000/14/EÜ on toodud tabelis.

Vastavuse hindamise protseduur...... Annex VI

Informeeritud organ.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 05/12/2013

P. Lameli

Ülemtehnik

Tehnilise dokumentatsiooni hoidja.

TÜÜP:	34E	37E	42E
Lõikelaius (cm)	34	37	42
Lõikeseadme pöörlemiskiirus (rpm)	3700	3600	3500
Võimsus (kW)	1.4	1.6	1.7
Mõõdetud helivõimsus L_WA (dB(A))	94	93	96
Garanteeritud helivõimsus L_WA (dB(A))	96	96	96
Helirõhk L_pA (dB(A))	82.9	80.9	84.1
Määramatus K_pA (dB(A))	2.5	2.5	2.5
Käe/käsivarre vibratsioon a_vhw (m/s ^2 )	1.30	1.24	1.68
Määramatuskonstant K_ahw (m/s ^2 )	1.5	1.5	1.5
Kaal (Kg)	10.9	11.8	12.2

Saugumas

Kesk tee 10, Aaviku küla

Rae vald, Harju maakond

75305 Estoni

[e-mail]

Finland

Oy Husqvarna Ab
