BRUKSANVISNING PowerMax 37 E GARDENA

10.Låseskive x 2 - 37E/42E 11.Nedre håndtaksskrue x 2 12.Oppsamlerhåndtak 13.Oppsamlerlokk 14.Oppsamler, nedre x 2 - 37E/42E 15.Oppsamler, nedre - 34E 16.Bioplugg - 37E/42E 17.Instruksjonsbok 18.Varselsymboler 19.Produkt typeskilt

undersidan av däcket.

9. Sluk for strømmen, tag stikket ud af stikkontakten,

2. Sørg for at alle møtrikker, bolte og skruer er

2. Sørg for at det øverste håndtag (C1) og det

3. Fastgør denne ved at føre løkken over krogen og

1. Drej begge låseskruer (R1) mod urets retning (ca. to

1. Kun Powermax 37E og 42E

2. Kun Powermax 37E og 42E

• Løsn de to sidegreb for at folde håndtagene ned over produktet (Z1), og kontroller, at det øverste håndtag er understøttet. Powermax 37E/42E

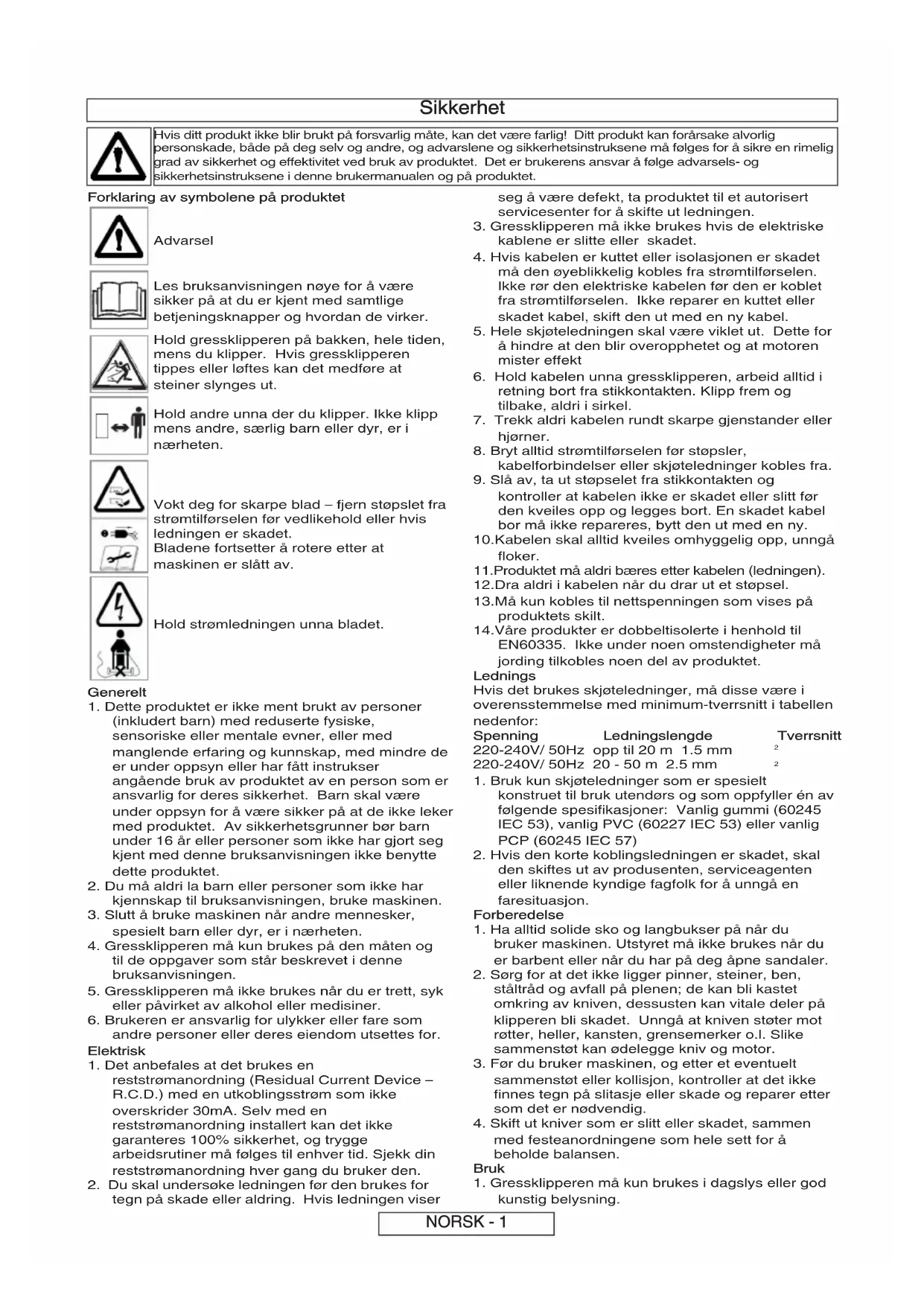

12.2Sikkerhet Hvis ditt produkt ikke blir brukt på forsvarlig måte, kan det være farlig! Ditt produkt kan forårsake alvorlig personskade, både på deg selv og andre, og advarslene og sikkerhetsinstruksene må følges for å sikre en rimelig grad av sikkerhet og effektivitet ved bruk av produktet. Det er brukerens ansvar å følge advarsels- og sikkerhetsinstruksene i denne brukermanualen og på produktet. Forklaring av symbolene på produktet Advarsel Les bruksanvisningen nøye for å være sikker på at du er kjent med samtlige betjeningsknapper og hvordan de virker. Hold gressklipperen på bakken, hele tiden, mens du klipper. Hvis gressklipperen tippes eller løftes kan det medføre at steiner slynges ut. Hold andre unna der du klipper. Ikke klipp mens andre, særlig barn eller dyr, er i nærheten. Vokt deg for skarpe blad – fjern støpslet fra strømtilførselen før vedlikehold eller hvis ledningen er skadet. Bladene fortsetter å rotere etter at maskinen er slått av. Hold strømledningen unna bladet. Generelt

1. Dette produktet er ikke ment brukt av personer

(inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, med mindre de er under oppsyn eller har fått instrukser angående bruk av produktet av en person som er ansvarlig for deres sikkerhet. Barn skal være under oppsyn for å være sikker på at de ikke leker med produktet. Av sikkerhetsgrunner bør barn under 16 år eller personer som ikke har gjort seg kjent med denne bruksanvisningen ikke benytte dette produktet.

2. Du må aldri la barn eller personer som ikke har

kjennskap til bruksanvisningen, bruke maskinen.

3. Slutt å bruke maskinen når andre mennesker,

spesielt barn eller dyr, er i nærheten.

4. Gressklipperen må kun brukes på den måten og

til de oppgaver som står beskrevet i denne bruksanvisningen.

5. Gressklipperen må ikke brukes når du er trett, syk

eller påvirket av alkohol eller medisiner.

6. Brukeren er ansvarlig for ulykker eller fare som

andre personer eller deres eiendom utsettes for. Elektrisk

1. Det anbefales at det brukes en

reststrømanordning (Residual Current Device – R.C.D.) med en utkoblingsstrøm som ikke overskrider 30mA. Selv med en reststrømanordning installert kan det ikke garanteres 100% sikkerhet, og trygge arbeidsrutiner må følges til enhver tid. Sjekk din reststrømanordning hver gang du bruker den.

2. Du skal undersøke ledningen før den brukes for

tegn på skade eller aldring. Hvis ledningen viser seg å være defekt, ta produktet til et autorisert servicesenter for å skifte ut ledningen.

3. Gressklipperen må ikke brukes hvis de elektriske

kablene er slitte eller skadet.

4. Hvis kabelen er kuttet eller isolasjonen er skadet

å hindre at den blir overopphetet og at motoren mister effekt

6. Hold kabelen unna gressklipperen, arbeid alltid i

retning bort fra stikkontakten. Klipp frem og tilbake, aldri i sirkel.

7. Trekk aldri kabelen rundt skarpe gjenstander eller

8. Bryt alltid strømtilførselen før støpsler,

kabelforbindelser eller skjøteledninger kobles fra.

9. Slå av, ta ut støpselet fra stikkontakten og

konstruet til bruk utendørs og som oppfyller én av følgende spesifikasjoner: Vanlig gummi (60245 IEC 53), vanlig PVC (60227 IEC 53) eller vanlig PCP (60245 IEC 57)

2. Hvis den korte koblingsledningen er skadet, skal

den skiftes ut av produsenten, serviceagenten eller liknende kyndige fagfolk for å unngå en faresituasjon. Forberedelse

1. Ha alltid solide sko og langbukser på når du

bruker maskinen. Utstyret må ikke brukes når du er barbent eller når du har på deg åpne sandaler.

2. Sørg for at det ikke ligger pinner, steiner, ben,

ståltråd og avfall på plenen; de kan bli kastet omkring av kniven, dessusten kan vitale deler på klipperen bli skadet. Unngå at kniven støter mot røtter, heller, kansten, grensemerker o.l. Slike sammenstøt kan ødelegge kniv og motor.

3. Før du bruker maskinen, og etter et eventuelt

sammenstøt eller kollisjon, kontroller at det ikke finnes tegn på slitasje eller skade og reparer etter som det er nødvendig.

4. Skift ut kniver som er slitt eller skadet, sammen

med festeanordningene som hele sett for å beholde balansen. Bruk

1. Gressklipperen må kun brukes i dagslys eller god

kunstig belysning. NORSK - 1Sikkerhet

2. Prøv å unngå å bruke gressklipperen i vått gress.

3. Vær forsiktig i vått gress, du kan gli og miste

4. Vær ekstra påpasselig med fotfestet i bakker og

hellinger. Bruk sko som ikke sklir så.

5. Klipp på tvers i bakker og hellinger, aldri opp og

6. Utvis ekstrem forsiktighet når du skifter retning i

bakker. Du må kun gå, aldri løpe.

7. Forsikre deg om at du alltid tar en sikker og

stødig arbeidsstilling, spesielt i skråninger. Gressklipperen må ikke brukes i nærheten av svømmebasseng eller hagedammer.

8. Ikke gå baklengs når du klipper, du kan snuble og

risikere å få føttene under klipperen.

9. Dra minst mulig klipperen mot deg når du klipper

gresset. 10.Slå alltid av gressklipperen før du skyver klipperen over andre underlag enn gress. 11.Bruk aldri gressklipperen hvis deksler, skjold eller andre deler mangler eller er skadet. 12.Hold hender og føtter unna klipperne (klippeenhetene) til enhver tid og spesielt når du slår på motoren. 13.Ikke vipp gressklipperen mens motoren er i gang. 14.Klipperen skal være slått av og koblet fra strømtilførselen før man har hendene i eller i nærheten av oppsamler-sjakten for det avklipte gresset. 15.Ikke løft eller bær gressklipperen mens den er i gang eller fremdeles er koblet til strømnettet. 16.Koble støpselet fra strømforsyningen : - før du lar gressklipperen være uten tilsyn, uansett tidsrom; - før du fjerner en blokkering; - før du kontrollerer, gjør ren eller arbeider på maskinen; - hvis du slår borti en gjenstand. Bruk ikke gressklipperen før du er sikker på at hele gressklipperen er i forsvarlig stand etter sammenstøtet; - hvis gressklipperen begynner å vibrere unormalt er dette tegn på ubalanse i kniv eller andre roterende deler. Klipperen bør kontrolleres av et serviceverksted før den brukes videre. Overdreven vibrasjon kan føre til skade. Vedlikehold og oppbevaring

1. Forsiktighet: Ikke ta på eller rør roterende blad/er

2. Sørg for at alle muttere, bolter og skruer er trukket

godt til. Dette for å være sikker på at klipperen er i forsvarlig stand.

3. Gresskurven bør kontrolleres ofte for å sjekke at

den ikke er slitt eller skadet.

4. Skift, for sikkerhet skyld, ut deler som er slitt eller

som er spesifisert for dette produktet.

6. Vær forsiktig når du justerer gressklipperen slik at

fingrene ikke blir sittende fast mellom knivene i bevegelse og de faste delene ved maskinen.

7. Skal lagres på et kjølig og tørt sted og

oppbevares utilgjengelig for barn. Skal ikke lagres utendørs. Hvor kan du bruke GARDENA PowerMax gressklipperen GARDENA gressklipperen er konstruert for å klippe plener i og rundt om kring i hagen. Gressklipperen skal ikke brukes i skråninger som er brattere enn maksimum 20°. For å forebygge personskade, må ikke gressklipperen brukes til å trimme buskas, hekker, kratt eller krattskog, eller for kutting og beskjæring av klatreplanter eller gress på tak eller i blomsterkasser. I tillegg må ikke gressklipperen bli brukt til å kappe opp grener, kvister eller for å jevne ut uregelmessigheter i jorda.

2. Ved å bruke en pozi skrutrekker sett skruene inn i

2. Sjekk at det øvre håndtaket (C1) og det nedre

håndtaket (C2) er riktig innrettet. Det er to hull for høydejustering på øvre håndtak.

4. Gjenta på den andre siden.

5. Monter ledningen fast på håndtakene med

klipsene som følger med. Se innholdsside for plassering. Sørg for at ledningen ikke settes i klem mellom øvre og nedre håndtak. Kun Powermax 37E og 42E

1. Sett justeringsskruen (D1) gjennom det nedre

håndtaket. Gjenta på den andre siden.

2. Sett hellingsjustereren (D2) over justeringsskruen

og fest den til det nedre håndtaket, og kontroller at den klikker i stilling. Gjenta på den andre siden.

5. Løft det øvre håndtaket til brukerstilling (H) og skru

låseskiva helt til i samme retning som låsesymbolet (G).

6. Monter ledningen på øvre og nedre håndtak med

klipsene som følger med (J). NORSK - 2 VIKTIG INFORMASJON Når mottatt fra produsenten, står hjulene i hevet stilling. Ikke bruk produktet før hjulene blir flyttet fra hevet stilling til stilling 5. (se fig. A)NORSK - 3 Starte og stoppe Slik starter du gressklipperen

1. Sett skjøteledningen fast bak på bryterboksen (S1)

3. For å sikre i stilling, plasser sløyfen over kroken og

trekk ledningen tilbake gjennom åpningen (S3).

4. Sett støpslet i strømkontakten og slå på.

Bryterboksen er utstyrt med sikringsknapp (S4) for å forebygge tilfeldig start.

5. Trykk og hold på sikringsknappen (S4) på

bryterboksen, klem deretter en av Start/Stopp- hendlene mot det øvre håndtaket (S5).

6. Fortsett å klemme Start/Stopp-hendelen mot det

øvre håndtaket og utløs sikringsknappen (S6).

• Kuttehøyden justeres ved å heve eller senke hjulene med høydejusteringsspaken (A)

• Gressklipperen har fem kuttehøyder (20 - 60 mm). Kuttehøyder:- 1 & 2 - Lav, 3 - Middels, 4 & 5 - Høy

• MERK En middels kuttehøyde er anbefalt for flest plener. Plenkvaliteten vil lide og oppsamlingen blir dårlig hvis du kutter for lavt. Montere håndtak for oppsamler

1. Monter håndtaket for oppsamleren i hullene oppe

på oppsamleren og skyv til håndtaket klikker i stilling. (K1)

2. Ved å sjekke på undersiden av lokket (K2),

kontroller at klipsene for oppsamleren er sikret i stilling. Montere oppsamler

1. Kun Powermax 37E og 42E

:- Sett halvdelene for oppsamleren sammen ved å innrette klipsene. Sjekk at alle klips er riktig montert før de klikker i stilling. (L)

2. Powermax 34E / 37E & 42E

:- Monter lokket for oppsamleren ved å innrette klipsene. Sjekk at alle klips er riktig montert før de klikker i stilling (M) Feste ferdigmontert oppsamler på gressklipperen.

1. Løft sikkerhetrsklaffen (N1)

2. Kun Powermax 37E og 42E

:- Fjern biopluggen (V1) fra utkasttuten (N2).

3. Forsikre deg om at utløpsrennen er ren og fri for

4. Plasser den ferdigmonterte oppsamleren i to (2)

festepunkter (N3) bak på kroppen av gressklipperen som vist i illustrasjon P1

5. Legg sikkerhetsklaffen på toppen av oppsamleren.

Sjekk at oppsamleren er fastmontert.

• Demontering foregår i omvendt rekkefølge.

• For større områder hvor oppsamling av gress ikke er nødvendig, kan gressklipperen brukes uten oppsamler. Sjekk at sikkerhetsklaffen er helt lukket. Konstruksjonen på sikkerhetsklaffen gjør at gresset blir kastet nedover bak maskinen. Montere oppsamler Justering av håndtakshøyde – kun Powermax 37E/42E Dette produktet er utstyrt med et justerbart håndtak som har 5 ulike posisjoner for å passe med operatørens høyde.(Q) Justere håndtakshøyden

1. Skru begge låseskivene (R1) i retning mot urviseren (ca.

2 omdreininger) i retning med låsesymbolet (R2) til tennene frakoples (R3), og kontroller at det øvre håndtaket hele tiden støttes.

2. Juster håndtaksstillingen til en komfortabel høyde, og

Vindu for full oppsamler

• Etter hvert som oppsamleren fylles, vil gress bli synlig gjennom vinduet (T1).

• Når vinduet/oppsamleren er full, er det tid for å tømme oppsamleren. Bruke en bioplugg

1. Gressklipperen din er levert med en bioplugg. (V1)

2. Stopp gressklipperen som beskrevet i “Start og

bakre utkasttut (V2) sjekk at den er forsvarlig montert. (V3)

4. Biopluggen hindrer at gresset blir oppsamlet ved å

blokkere oppsamlertuten på undersiden av chassiset. (V4) Bioplugg - kun Powermax 37E/42EEttersyn av gressklipperen Rengjøring

2. Ved å bruke en myk kost, fjern klipt gress fra alle

luftinnsug (X2), utløpsrennen (X3) og oppsamleren (X4).

3. Ved å bruke en myk kost, fjern klipt gress fra

oppsamlervinduet (X5).

• VIKTIG:- Bruk aldri vann for å gjøre gressklipperen ren. Ikke gjør rent med kjemikalier, inkludert bensin, eller løsemidler – da noen av disse kan ødelegge viktige plastdeler. Slik oppbevarer du gressklipperen:

• Oppbevar på et tørt sted hvor gressklipperen er beskyttet mot skade Powermax 34E

• Løsne på vingeknottene slik at håndtakene skal kunne foldes over produktet (Z1) og kontroller at det øvre håndtaket støttes. Powermax 37E/42E

• Løsne på hellingsjustererne slik at håndtakene skal kunne foldes over produktet (Z2) og kontroller at det øvre håndtaket støttes. Kontroller at låseskivene er skrudd helt ut (Y1) før håndtakene foldes.

• Produktet skal lagres i stående stilling på bakhjulene som illustrert på Fig. Z3, og kontroller at toppen av bryterboksen passer i utsparingen på undersiden av oppsamleren. Etter endt sesong med gressklipping

oppbevart korrekt og at de ikke blir skadet. Fault Tips om feilsøking Hints Vil ikke starte

Bryt forbindelse til hovedstrømforsyning umiddelbart og kontakt ditt GARDENA Servicesenter. Dårlig oppsamling av gress

1. Kople fra strømtilførselen.

2. Gjør rent på yttersiden av luftinnsugene,

utløpsrennen og på undersiden av gressklipperen.

3. Juster til en høyere kuttehøyde. Se “Justere

4. Hvis dårlig oppsamling fortsetter:

Bryt forbindelse til hovedstrømforsyning umiddelbart og kontakt ditt GARDENA Servicesenter. Usedvanlig mye vibrasjon

1. Kople fra strømtilførselen.

2. Kontroller at bladet er riktig montert?

3. Hvis bladet er skadet eller slitt, skift ut med et nytt.

4. Dersom vibrasjon fortsetter:

Bryt forbindelse til hovedstrømforsyning umiddelbart og kontakt ditt GARDENA Servicesenter. Gressklipperen er tung å skyve

1. Kople fra strømtilførselen.

2. Øke kuttehøyden i langt gress eller på ujevn

bakke. Se “Justere kuttehøyden”.

Bryt forbindelse til hovedstrømforsyning umiddelbart og kontakt ditt GARDENA Servicesenter. Slikk klipper du plenen Produktet ditt kan bli brukt til å kutte gress ved å bruke følgende metoder:-

1. Montert oppsamler:- gress oppsamles effektivt og

sammenpakkes i oppsamleren. (P1)

2. Montert bioplugg - Kun Powermax 37E og 42E:-

kuttet gress blir finhakket for å returnere næringsstoffene til plenen din (V3)

3. Utkast bak:- Kutter langt gress effektivt uten at du

behøver å tømme oppsamleren (P2) Slikk klipper du plenen

1. Begynn å klippe plenkanten som er nærmest

strømuttaket slik at strømledningen kan ligge på plenen etter hvert som du klipper.

2. Slå to ganger i uken i vekstsesongen da plenen

din vil ta skade dersom mer enn en tredjedel av lengden kuttes i en engang. Ikke overbelast plenklipperen Klipping av langt tykt gress kan gjøre at motorhastigheten synker. Du vil høre en endring på motorlyden. Hvis motorhastigheten synker, er det mulig at gressklipperen er overbelastet og kan føre til skade. Når langt tykt gress skal klippes første gangen, vil en høyere kuttehøyde redusere belastningen på motoren. Se “Justere kuttehøyden”. Kant-kjemmer (W1) Gjør det mulig å kutte tett opp til vegger og gjerder NORSK - 4 Reservedeler Blad GARDENA 34E Art.: 4015-20 GARDENA 37E Art.: 4016-20 GARDENA 42E Art.: 4017-20 Delenummer: 585207101 Delenummer: 585207001 Delenummer: 585206901EU KONFORMITETSERKLÆRING Den undertegnede, Husqvarna AB, S-561 82, Huskvarna, Sweden, bekrefter herved at da enhetene forlot fabrikken,var de som indikert nedenfor i henhold til de harmoniserte EU-forskriftene, EU sikkerhetsstandarder og standarder forspesifikt produkt. Denne bekreftelsen er ikke gyldig hvis enhetene har blitt modifisert uten vår godkjenning.Betegnelse:................................ Lawnmower = Gressklipper Typebetegnelse/r:......................34E, 37E, 42EÅr for CE-merking......................2013EU-forskrifter:2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EUHarmonisert ENEN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3Karakteristikk for relatert utslipp i arbeidsområde Nivå L ifølge EN60335-2-77 oppgitt i tabellen.Vibrasjonsverdi a vhw ifølge EN ISO 20643 oppgitt i tabellen.Støynivå L -verdier ifølge 2000/14/EC oppgitt i tabellen.Prosedyre for konformitetsvurdering................ Annex VIMyndighet.........................................................Intertek, Cleeve RoadLeatherhead, SurreyKT22 7SB, England Huskvarna 05/12/2013 P. Lameli Teknisk direktør Vokter av teknisk dokumentasjon Type Klippebredde (cm) Klippeinnretningens rotasjonshastighet (rpm) Strøm (kW) Målt lydeffekt L

(dB(A)) Hånd-/armvibrasjon a vhw (m/s

Usikkerhet K ahw (m/s

Vekt (Kg) Garanti / Service GARDENA garanterer dette produktet i 2 år (gyldig frakjøpsdatoen). Denne garantien dekker alle alvorligedefekter på enheten som kan bevises å værefabrikasjons- eller materialfeil.I garantitiden vil vi enten erstatte enheten eller reparereden gratis hvis følgende betingelser gjelder:• At enheten har blitt håndtert på riktig måte og ihenhold til betingelsene i brukerinstruksene.• At verken kjøperen eller en ikke-autorisert part hargjort forøk på å reparere enheten.Bladet er en slitedel, og er derfor ikke dekket avgarantien.Garantien fra denne produsenten har ingen innvirkningpå brukerens eksisterende garantikrav motforhandler/selger.Hvis det oppstår en feil med din Powermax gressklipper,returner den defekte gressklipperen sammen med kopiav kvitteringen og en beskrivelse av feilen. Porto/frakt måbetales. Send gressklipperen til en av GARDENAsservicesenter som er å finne bak på brukerinstruksene. Miljøinformasjon GARDENA produseres i henhold til etmiljøhåndteringssystem (Environmental ManagementSystem) (ISO 14001) som benytter, hvor det er praktiskmulig, komponenter som er fremstilt på en måte som tarmest mulig hensyn til miljøet, i henhold til selskapetsretningslinjer og med mulighet for gjenvinning(resirkulering) når produktets brukstid er slutt. • Emballasjen kan gjenvinnes, og deler av plast ermerket (hvor det er praktisk mulig) for kategorisertgjenvinning. - Det må vises hensyn overfor miljøet når et produkt skalkastes.- Om nødvendig ta kontakt med lokale myndigheter former infomasjon.Symbolet på produktet eller på produktetsinnpakning angir at dette produktet bør muligens ikke blibehandlet som husholdningsavfall. Det skal i stedet blilevert inn på et egnet samlepunkt for gjenvinning avelektrisk og elektronisk utstyr. Ved å forsikre deg om atdette produktet er deponert korrekt, hjelper du med åforebygge negative virkninger på miljøet og menneskelighelse,som ellers kan bli forårsaket av uhensiktsmessigavfallshåndtering av dette produktet. For mer detaljertinformasjon om gjenvinning av dette produktet, vennligstta kontakt med kommunekontoret på stedet,renovasjonstjenesten for husholdningsavfall, ellerbutikken hvor du kjøpte produktet. NORSK - 5 34E
