NAVODILA ZA UPORABO PowerMax 37 E GARDENA

1. Zgornji del ročaja 37E/42E

2. Zgornji del ročaja - 34E

3. Spodnji del ročaja

4. Kabelska objemka x 2

5. Vrtljivi gumb ročaja x 2 - 34E

6. Podložka x 2 - 34E

7. Vijak ročaja x 2 - 34E

8. Nastavitveni vijak x 2 - 37E/42E

9. Člen za nastavitev nagiba x 2 - 37E/42E

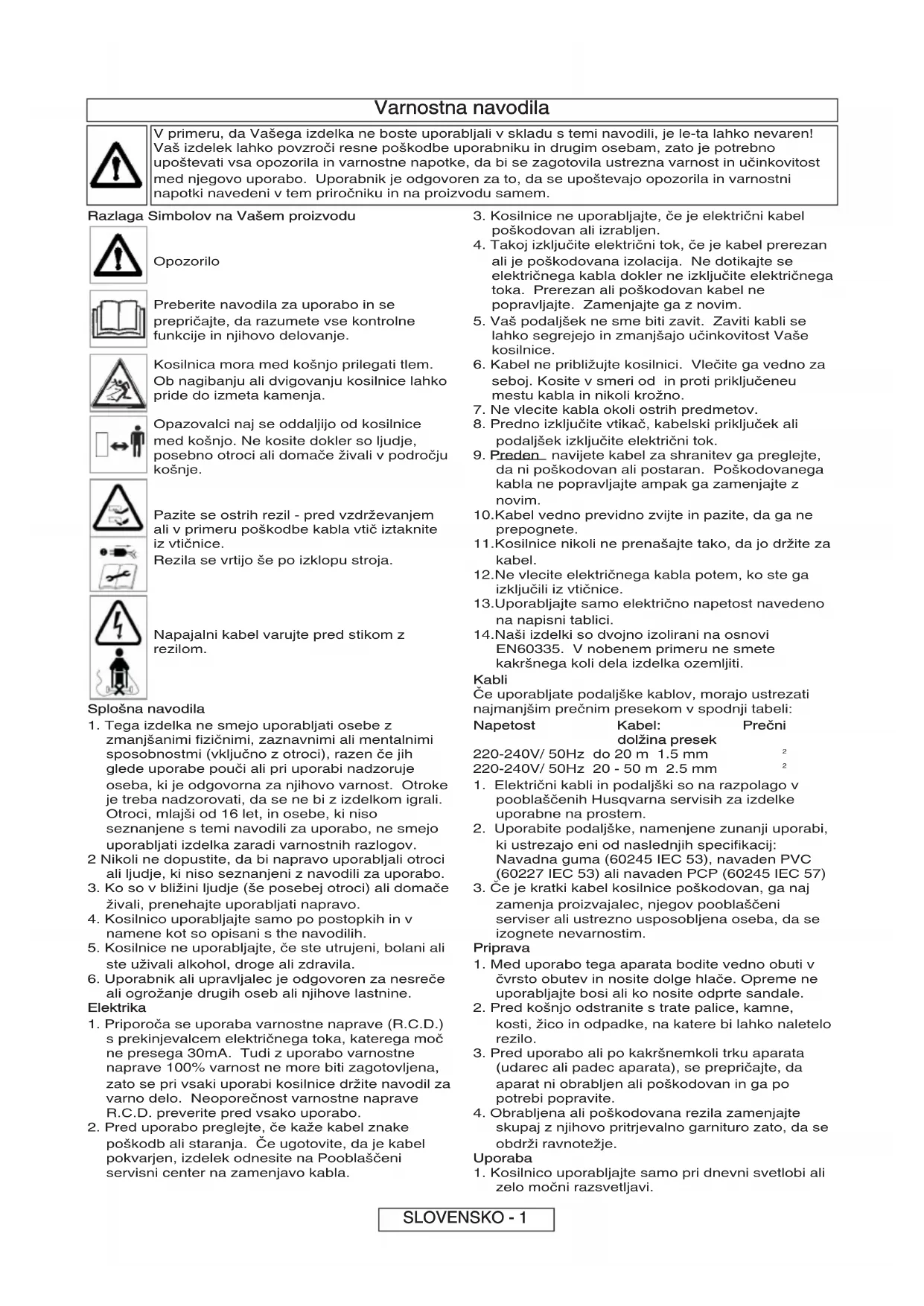

12.2Varnostna navodila V primeru, da Vašega izdelka ne boste uporabljali v skladu s temi navodili, je le-ta lahko nevaren! Vaš izdelek lahko povzroči resne poškodbe uporabniku in drugim osebam, zato je potrebno upoštevati vsa opozorila in varnostne napotke, da bi se zagotovila ustrezna varnost in učinkovitost med njegovo uporabo. Uporabnik je odgovoren za to, da se upoštevajo opozorila in varnostni napotki navedeni v tem priročniku in na proizvodu samem. Razlaga Simbolov na Vašem proizvodu Opozorilo Preberite navodila za uporabo in se prepričajte, da razumete vse kontrolne funkcije in njihovo delovanje. Kosilnica mora med košnjo prilegati tlem. Ob nagibanju ali dvigovanju kosilnice lahko pride do izmeta kamenja. Opazovalci naj se oddaljijo od kosilnice med košnjo. Ne kosite dokler so ljudje, posebno otroci ali domače živali v področju košnje. Pazite se ostrih rezil - pred vzdrževanjem ali v primeru poškodbe kabla vtič iztaknite iz vtičnice. Rezila se vrtijo še po izklopu stroja. Napajalni kabel varujte pred stikom z rezilom. Splošna navodila

1. Tega izdelka ne smejo uporabljati osebe z

zmanjšanimi fizičnimi, zaznavnimi ali mentalnimi sposobnostmi (vključno z otroci), razen če jih glede uporabe pouči ali pri uporabi nadzoruje oseba, ki je odgovorna za njihovo varnost. Otroke je treba nadzorovati, da se ne bi z izdelkom igrali. Otroci, mlajši od 16 let, in osebe, ki niso seznanjene s temi navodili za uporabo, ne smejo uporabljati izdelka zaradi varnostnih razlogov. 2 Nikoli ne dopustite, da bi napravo uporabljali otroci ali ljudje, ki niso seznanjeni z navodili za uporabo.

3. Ko so v bližini ljudje (še posebej otroci) ali domače

živali, prenehajte uporabljati napravo.

4. Kosilnico uporabljajte samo po postopkih in v

namene kot so opisani s the navodilih.

5. Kosilnice ne uporabljajte, če ste utrujeni, bolani ali

ste uživali alkohol, droge ali zdravila.

6. Uporabnik ali upravljalec je odgovoren za nesreče

ali ogrožanje drugih oseb ali njihove lastnine. Elektrika

1. Priporoča se uporaba varnostne naprave (R.C.D.)

s prekinjevalcem električnega toka, katerega moč ne presega 30mA. Tudi z uporabo varnostne naprave 100% varnost ne more biti zagotovljena, zato se pri vsaki uporabi kosilnice držite navodil za varno delo. Neoporečnost varnostne naprave R.C.D. preverite pred vsako uporabo.

2. Pred uporabo preglejte, če kaže kabel znake

poškodb ali staranja. Če ugotovite, da je kabel pokvarjen, izdelek odnesite na Pooblaščeni servisni center na zamenjavo kabla.

3. Kosilnice ne uporabljajte, če je električni kabel

poškodovan ali izrabljen.

4. Takoj izključite električni tok, če je kabel prerezan

ali je poškodovana izolacija. Ne dotikajte se električnega kabla dokler ne izključite električnega toka. Prerezan ali poškodovan kabel ne popravljajte. Zamenjajte ga z novim.

5. Vaš podaljšek ne sme biti zavit. Zaviti kabli se

lahko segrejejo in zmanjšajo učinkovitost Vaše kosilnice.

6. Kabel ne približujte kosilnici. Vlečite ga vedno za

8. Predno izključite vtikač, kabelski priključek ali

podaljšek izključite električni tok.

navijete kabel za shranitev ga preglejte, da ni poškodovan ali postaran. Poškodovanega kabla ne popravljajte ampak ga zamenjajte z novim. 10.Kabel vedno previdno zvijte in pazite, da ga ne prepognete. 11.Kosilnice nikoli ne prenašajte tako, da jo držite za kabel. 12.Ne vlecite električnega kabla potem, ko ste ga izključili iz vtičnice. 13.Uporabljajte samo električno napetost navedeno na napisni tablici. 14.Naši izdelki so dvojno izolirani na osnovi EN60335. V nobenem primeru ne smete kakršnega koli dela izdelka ozemljiti. Kabli Če uporabljate podaljške kablov, morajo ustrezati najmanjšim prečnim presekom v spodnji tabeli: Napetost Kabel: Prečni dolžina presek 220-240V/ 50Hz do 20 m 1.5 mm

1. Električni kabli in podaljški so na razpolago v

pooblaščenih Husqvarna servisih za izdelke uporabne na prostem.

2. Uporabite podaljške, namenjene zunanji uporabi,

čvrsto obutev in nosite dolge hlače. Opreme ne uporabljajte bosi ali ko nosite odprte sandale.

2. Pred košnjo odstranite s trate palice, kamne,

kosti, žico in odpadke, na katere bi lahko naletelo rezilo.

skupaj z njihovo pritrjevalno garnituro zato, da se obdrži ravnotežje. Uporaba

1. Kosilnico uporabljajte samo pri dnevni svetlobi ali

zelo močni razsvetljavi.

2. Če je le mogoče, se izogibajte košenju mokre

3. Na mokri travi Vam lahko spodrsne, zato bodite

4. Posebno pazite na pobočjih in obujte nedrsečo

5. Kosite prečno po pobočju, nikoli navzdol in

pobočju. S kosilnico hodite počasi, ne tekajte.

7. Med delom, še posebej na nagnjenih površinah,

se prepričajte, da stojite varno in trdno na tleh. Kosilnice ne uporabljajte v bližini bazenov ali vrtnih ribnikov.

8. Med košnjo ne hodite vzvratno, lahko se

proti sebi. 10.Ugasnite kosilnico predno jo potegnete preko netravnih površin. 11.Nikoli ne uporabljajte kosilnice s poškodovanimi ščitniki ali brez nameščenih ščitnikov. 12.Z rokami in nogami se ne približujte rezilnim delom aparata, posebno pri vžiganju motorja. 13.Ne nagibajte kosilnico medtem ko motor teče. 14.Z rokami se ne približujte kanalu za izmet trave. 15.Nikoli ne dvigujte ali prenašajte kosilnice, ko je v pogonu ali, ko je še priključena na električni tok. 16.Potegnite priključni kabel iz vtičnice: - preden pustite kosilnico brez nadzorstva za daljši ali krajši čas. - preden očistite zamašitev. - preden pregledujete, čistite ali delate na napravi. - če pri delu zadanete na trd predmet. Prenehajte z delom in se prepričajte, da je kosilnica še varna za delo. - če kosilnica prekomerno vibrira, prenehajte s košnjo in ugotovite vzrok. Prekomerno vibriranje lahko povzroči poškodbo. Vzdrževanje in shranjevanje

1. Pozor: Ne dotikajte se vrtečih se rezil

2. Tesno privijte vse vijake (matične in navadne) in

dosahu detí. Neskladujte v exteriéri. Kje uporabljati kosilnico GARDENA PowerMax Kosilnica GARDENA je namenjena košnji trave na vrtu in okoli njega. Kosilnice ne uporabljajte na pobočju z nagibom, večjim od 20°. Da bi se izognili poškodbam, kosilnice ne smete uporabljati za prirezovanje grmovja, žive meje, grmičevja, za rezanje in obrezovanje plezalk ali trave na strehah ali balkonih. Poleg tega kosilnice ne smete uporabljati za sekanje večjih ali manjših vej ali za izravnavanje tal.

1. V ohišje vstavite spodnja dela ročic in ju pritisnite

2. Vijaka vstavite skozi ohišje in ročici ter ju trdno

privijte s križnim izvijačem (B2). Montaža spodnjih ročic na kosilnico Montaža zgornjih ročic na spodnje ročice Samo Powermax 34E

1. Prepričajte se, da je zgornja ročica na pravem

ročica (C2) pravilno poravnani. Obstajata dve luknji za prilagoditev višine zgornjega ročaja.

5. Kabel namestite na ročice s pomočjo priloženih

objemk. Oglejte si vsebino strani za položaj. Prepričajte se, da se kabel ne zagozdi med zgornjimi in spodnjimi ročicami. Samo Powermax 37E in 42E

1. Nastavitveni vijak (D1) vstavite v spodnji del

ročaja. Postopek ponovite na še drugi strani.

2. Člen za nastavitev nagiba (D2) namestite na

nastavitveni vijak in ga pritrdite na spodnji del ročaja, tako da se zaskoči. Postopek ponovite na še drugi strani.

3. Zgornji del ročaja položite na tla, kot je prikazano

do konca privijte zaporni kolut v smeri oznake za pritrditev (G).

6. Žičnato vrv pripnite na zgornji in spodnji del ročaja

s priloženimi kabelskimi objemkami (J). POMEMBNE INFORMACIJE Ko izdelek prejmete od proizvajalca, so kolesa dvignjena. Ne vklopite izdelka, dokler ne premaknete koles iz dvignjenega položaja v položaj 5. (glejte sliko A)Zagon in zaustavitev Zagon kosilnice

1. Pritrdite kabel podaljška na hrbtno stran stikalne

Na stikalni omarici je gumb za zaklepanje (S4), ki onemogoča nezaželen vklop naprave.

6. Med pritiskanjem vzvoda za vklop/izklop v smer

proti zgornji ročici spustite gumb za zaklepanje (S6).

• OPOMBA – Na kosilnici sta dva vzvoda za vklop/izklop. Za vklop kosilnice lahko uporabite katerega koli od njiju. Ustavitev kosilnice

• Ko sta okence oz. koš za travo polna, je čas, da koš izpraznite. SLOVENSKO - 3 Nastavitev višine ročaja – samo Powermax 37E/42E Ta izdelek je opremljen s prilagodljivim ročajem, ki omogoča nastavitev 5 položajev višine glede na višino uporabnika.(Q) Prilagajanje višine ročaja

1. Odvijte oba zaporna koluta (R1) v levo (približno

za 2 obrata) v smeri, ki označuje odvijanje (R2), dokler se zobje kolutov ne razklenejo (R3). Pri tem pazite, da bo zgornji del ročaja ves čas podprt.

2. Položaj ročaja nastavite na želeno višino, pri

čemer pazite, da bo oznaka na zapornih kolutih (R4) na obeh členih za nastavitev nagiba v istem položaju.

• Višina rezanja se prilagaja z dviganjem ali spuščanjem koles s pomočjo ročice za prilagajanje višine (A)

• Pri tem izdelku je na voljo pet višin rezanja (20 - 60 mm). Višina reza:- 1 & 2 - Nizka, 3 - Srednja, 4 & 5 - Visoka

• OPOMBA Za večino trat je priporočena srednja višina. Če boste rezali prenizko, bo to vplivalo na kakovost trate, slabo pa bo tudi nabiranje. Montaža držala koša za travo

1. Držalo koša za travo namestite v reže v zgornjem

:- Združite polovici koša za travo, tako da poravnate sponke. Pred pritrjevanjem se prepričajte, da so vse sponke na pravem mestu. (L)

2. Powermax 34E / 37E & 42E

:- Pritrdite pokrov koša za travo na že sestavljen koš za travo, tako da poravnate sponke. Pred pritrjevanjem se prepričajte, da so vse sponke na pravem mestu. (M) Montaža sestavljenega koša za travo na kosilnico.

:- Pripomoček za mulčenje (V1) odstranite z izhodnega kanala (N2).

3. Prepričajte se, da je izhodna cev čista in da v njej

na hrbtni strani ohišja, kot je prikazano na sl. P1

5. Varnostno loputo pritrdite na vrh koša za travo.

Prepričajte se, da je koš za travo trdno nameščen.

• Postopek odstranjevanja je obraten postopku nameščanja.

• Pri večjih travnatih površinah, kjer nabiranje trave ni potrebno, lahko kosilnico uporabite brez koša za travo. Preverite, ali je varnostna loputa popolnoma zaprta. Oblika varnostne lopute omogoča, da pokošena trava pada navzdol za napravo. Montaža koša za travoVzdrževanje kosilnice Čiščenje

• UPORABLJAJTE ROKAVICE

• POMEMBNO:- Zelo pomembno je, da je kosilnica čista. Če so v katerem koli dovodu zraka ali pod ohišjem ostanki trave, je lahko to nevarno za požar.

1. Travo izpod ohišja odstranite z metlico. (X1)

2. Z mehko krtačo odstranite travo iz vseh zračnih dovodov

(X2), izhodne cevi (X3) in koša za travo (X4).

3. Z mehko krtačo odstranite ostanke trave z

• POMEMBNO:- Za čiščenje kosilnice nikoli ne uporabljajte vode. Ne čistite s kemičnimi sredstvi, vključno z bencinom ali raztopinami, ker lahko nekatere od njih uničijo pomembne plastične dele. Shranjevanje kosilnice

• Kosilnico hranite v suhem prostoru, kjer je zaščitena pred poškodbami Powermax 34E

• Odvijte krilati matici in ročaj prepognite čez izdelek (Z1), pri čemer pazite, da bo zgornji del ročaja ves čas podprt. Powermax 37E/42E

• Odvijte člena za nastavitev nagiba, da lahko ročaj prepognete čez izdelek (Z2), pri čemer pazite, da bo zgornji del ročaja ves čas podprt. Preden zložite ročaj, preverite, ali sta zaporna koluta (Y1) popolnoma odvita.

1. Ste sledili pravilnemu postopku za zagon? Oglejte

4. V primeru, da pregori tudi nova varovalka:

Izdelek nemudoma izključite iz električne napeljave in se posvetujte pri storitvenem središču GARDENA. Slabo nabiranje trave

1. Stroj izključite iz električnega omrežja.

2. Očistite zunanjo stran dovodov zraka, izhodno cev

in spodnjo stran ohišja.

4. Če te težave še niste rešili:

Izdelek nemudoma izključite iz električne napeljave in se posvetujte pri storitvenem središču GARDENA. Prekomerno tresenje

1. Stroj izključite iz električnega omrežja.

4. Če tresenja niste odpravili:

Izdelek nemudoma izključite iz električne napeljave in se posvetujte pri storitvenem središču GARDENA. Kosilnico težko potiskate

1. Stroj odklopite iz električnega omrežja.

3. Preverite, če se kolesa lahko vrtijo neovirano.

4. V primeru, da se težava ponovi:

Izdelek nemudoma izključite iz električne napeljave in se posvetujte pri storitvenem središču GARDENA. Kako kositi Izdelek je mogoče uporabiti za naslednje načine košnje trave:-

2. Z nameščenim pripomočkom za mulčenje

1. Košnjo začnite na robu trate, ki je najbližji viru

napajanja, tako da je kabel na delu trate, ki ste ga že pokosili.

2. Kosíte dvakrat tedensko v rastni sezoni. Trava bo

trpela, če boste na enkrat porezali več kot tretjino njene dolžine. Kosilnice ne preobremenite Če kosite dolgo, debelo travo, lahko hitrost motorja pade, slišali boste razliko v zvoku motorja. Če hitrost motorja pade, lahko pride do preobremenitve kosilnice in s tem do poškodbe. Če kosite dolgo, debelo travo, boste obremenitev zmanjšali, če pri prvem rezanju višino rezanja nastavite višje. Oglejte si razdelek “Prilagoditev višine rezanja”. Nastavek za robove (W1) Omogoča košnjo v bližini zidov in ograj SLOVENSKO - 4 Uporablja se kot mulčer

1. Vaša kosilnica ima pripomoček za mulčenje. (V1)

2. Zaustavite kosilnico, kot je opisano v poglavju

“Zagon in zaustavitev”

3. Dvignite varnostno loputo in v zadnjo izhodno cev

(dB(A)) Zvočni tlak L

Obtežiti (Kg) Garancija/servis GARDENA zagotavlja 2-letno garancijo za ta izdelek (oddneva nakupa). Ta garancija pokriva vse resnepoškodbe enote, za katere se lahko dokaže, da soposledica napak v materialu ali izdelavi.V času garancije bomo enoto popravili ali brezplačnozamenjali, če veljajo naslednji pogoji:• z enoto ste ravnali pravilno in v skladu z zahtevaminavodil za delovanje;• niti kupec niti nepooblaščena druga oseba nistaposkušali popraviti enote.Rezilo je del, ki se obrabi in ga garancija ne pokriva.Proizvajalčeva garancija ne vpliva na uporabnikoveobstoječe zahteve do prodajalca v zvezi z garancijo.Če na kosilnici Powermax pride do okvare, pokvarjenidel vrnite skupaj s kopijo računa in opisom okvare venega od servisnih centrov GARDENA, ki so navedenina hrbtni strani teh navodil. Poštnina mora biti plačana. Ekološki Podatki GARDENA proizvodi za zunanje okolje so izdelani vskladu z Sistemom ekološkega upravljanja (ISO 14001).Kadar je to mogoče, se uporabljajo sestavni deli, izdelanina kar najbolj ekološko odgovoren način in sicer v skladuz postopki podjetja ter možnostjo reciklacije, ko proizvodpreneha s svojim življenskim obdobjem.• Embalaža je reciklirna in plastični deli so bili označeni(kjer je mogoče) za ločeno recikliranje.• Kadar se nameravate znebiti proizvoda, ki je odslužilsvojo delovno dobo, morate biti pozorni na varstvookolja.• Če je potrebno, se za informacije o tem obrnite na občino.Znak na produktu ali na njegovi embalaži označuje,da se s tem produktom ne sme ravnati kot zgospodinjskimi odpadki. Namesto tega ga je potrebnooddati na ustrezno zbirno mesto, kjer reciklirajoelektrično in elektronsko opremo. Z ustreznim odlaganjem tega produkta boste pomagalipreprečiti možne negativne posledice za okolje inčloveško zdravje, ki bi bile v nasprotnem povzročene.Glede podrobnosti o recikliranju tega produkta prosimokontaktirajte vaš občinski svet, komunalno podjetje alitrgovino, kjer ste produkt kupili. 34E
