NAUDOJIMO INSTRUKCIJA PowerMax 37 E GARDENA

LT Remontuoti prietaisą galima tik GARDENA techninės priežiūros centruose arba pas įgaliotą GARDENA atstovą.

1. Viršutinė rankena - 37E/42E

2. Viršutinė rankena - 34E

3. Apatinė rankena

4. Kabelių apkabos x 2

5. Rankenélès antdéklis x 2 - 34E

6. Tarpiklis x 2 - 34E

7. Rankenėlės varžtas x 2 - 34E

8. Reguliavimo varžtas x 2 - 37E/42E

9. Pakreipimo reguliatorius x 2 - 37E/42E

10.Fiksavimo diskas x 2 - 37E/42E

11.Apatinės rankenos varžtas x 2

12.Zolès surinkimo déžès rankena

13.Žolès surinkimo déžès dangtis

1. Apatiné žolės surinkimo dėžė x 2 - 37E/42E

18.Įspėjamieji simboliai

19.Gaminio jvertinimo etiketė

LV - IEPAKOJUMA SATURSGB - CONTENTS

Naudojantis netinkamai, gaminys gali būti pavojingas! Jis gali sunkiai sužeisti naudotoją ir kitus. Turi būti laikomasi visų perspėjimų ir saugos reikalavimų, norint užtikrinti gaminio saugumą ir efektyvumą. Asmuo, besinaudojantis mašina, yra atsakingas už šioje instrukcijoje esančių perspėjimų ir saugos reikalavimų laikymąsi. Niekada nesinaudokite gaminiu, jei neteisingai pritvirtinta gamintojo žolės dėžė, ar apsaugos įtaisai.

Ant mašinos esančių simbolių paaiškinimai

Įspėjimas

Norint suprasti visų nustatymų paskirtį, įdėmiai perskaitykite visas instrukcijas.

Naudojantis gaminiu, visada laikykite jį ant žemės. Pakreipus, ar pakėlus gaminį, gali išlėkti akmenys.

Pašaliniai asmenys turi laikytis atokiai. Nesinaudokite mašina, kai šalia yra vaikai, ar naminiai gyvūnai.

Saugokitės aštrių ašmenų – prieš atlikdami priežiūros darbus arba pastebėję laido gedimus, ištraukite kištuką iš elektros tinklo. Peiliai ir toliau sukasi, prietaisą išjungus.

Bendra

1. Šis produktas nėra skirtas naudoti asmenims (įskaitant vaikus) su sumažėjusiais fiziniais, jutimo ar protiniais gebėjimais, arba tiems, kurie neturi pakankamai patirties ar žinių, išskyrus tais atvejais, kai už jų saugumą atsakingas asmuo supažindina juos su naudojimo instrukcijomis ir prižiūri juos, kol jie juo naudojasi. Vaikus reikia nuolatos prižiūrėti, kad jie nežaistų su produktu. Saugumo sumetimais jaunesniems nei 16 metų vaikams arba asmenims, nesusipažinusiams su šia naudojimo instrukcija, neleidžiama naudotis šiuo gaminiu.
2. Niekada neleiskite vaikams arba žmonėms, nesusipažinusiems su šia instrukcija, naudotis jrenginiu.
3. Nustokite naudotis jrenginiu, jei šalia yra žmonių, ypač vaikų, arba gyvūnų.
4. Visada naudokite gamini pagal paskirti, aprašytą šiose instrukcijose.
5. Niekada nesinaudokite mašina pavargę, sergantys, ar apsvaigę nuo alkoholio, narkotikų ar vaistų.
6. Mašinos naudotojas yra atsakingas už nelaimes, ar pavojus, sukeltus kitiems žmonėms, ar jų nuosavybei.
7. Norint suprasti visų nustatymų paskirtį, įdėmiai perskaitykite visas instrukcijas.

Elektra

1. Britanijos standartų institutas rekomenduoja naudoti srovės nuotėkio rėlę (R.C.D.), kuri automatiškai išjungs įtampą, atsiradus mažiausiam 30mA nuotėkiui. Net jei ir yra

jrengtas R.C.D., 100% apsauga nėra garantuojama, todėl visada reikia stengtis dirbti saugiai. Patikrinkite R.C.D. kiekvieną kartą ja naudojantis.

1. Prieš naudojimą patikrinkite, ar kabelis nepažeistas ir nenusidėvėjęs. Jei kabelis su defektu, nuneškite gaminį i įgaliotą techninės priežiūros centra, kad ji pataisytų.
2. Nenaudokite laidų, jei jie yra pažeisti, ar nusidėvėje.
3. Greitai išjunkite iš elektros šaltinio, jei laidas perpjautas, ar yra sugadinta įranga. Nelieskite elektros laido, kol neišjungtas elektros šaltinis, Netaisykite ir nepjaukite pažeisto laido. Pakeiskite jį nauju.
4. Prailginimo laidas turi būti išvyniotas. Suvynioti laida gali perkaisti ir sumažinti gaminio našumą.
5. Laidą laikykite atokiau nuo gaminio, visada dirbkite toliau nuo elektros, judėdami aukštyn žemyn, o ne ratais.
6. Netraukite laido šalia aštrių objektų.
7. Visada išjunkite pagrindinj elektros šaltinj, prieš ištraukiant bet kurj kištuką, laido jungtis, ar prailginimo laidą.
8. Prieš suvyniodami elektros laidą, išjunkite, ištraukite kištuką iš šaltinio ir patikrinkite, ar jis nepažeistas ir nesusidėvėjęs. Netaisykite pažeisto laido, pakeiskite jį nauju. Naudokite tiktai GARDENA laidus.
9. Laidą vyniokite atsargiai, venkite użsilenkimų ir susisukimų.
10. Niekada netraukite gaminio naudojantis laidu.
11. Netraukite laido, norėdami ištraukti kištuką,
12. Naudokite tiktai kintamos srovės maitinimo šaltinį, parodytą ant gaminio klasės etiketės.
    14.Mūsų gaminiai turi dvigubą izoliaciją remiantis EN60335. Jokiu būdu negalima jžeminti nė vienos šio produkto dalies.

Laidai

Jei reikia naudoti ilginamuosius laidus, jie turi atitikti lentelėje žemiau nurodytus reikalavimus:

Itampa Laidas Kryžminis ilgis skersmuo

220-240V/50Hz Iki 20 m 1.5 mm

220-240V/50Hz 20-50m 2.5mm ^2

1. Elektros šaltinio laidus ir prailginimus galima jsigyti vietiniame serviso centre.
2. Naudokite tik specialiai lauko sąlygoms pritaikytus ir vieną iš šių specifikacijų atitinkančius ilginamuosius laidus: įprasta guma (60245 IEC 53), įprastas PVC plastikas (60227 IEC 53) arba įprastas PCP plastikas (60245 IEC 57)
3. Jei pažeistas trumpojo jungimo laidas, jī turi pakeisti gamintojas, techninės priežiūros atstovas ar panašios kvalifikacijos asmuo, kad būtų išvengta pavojų.

Pasiruošimas

1. Naudojantis įrenginiu, visada nešiokite tvirtą avalynę ir ilgas kelnes.Nenaudokite įrangos basi arba apsiavę atvirus sandalus.
2. Isitikinkite, kad pievelėje nėra pagalių, akmenų, kaulų, vielų ir nuolaužų; jie gali būti išmesti geležtės.
3. Prieš naudojant mašiną po susidūrimo, patikrinkite, ar nėra susidėvėjimo, ar žalos, ir sutaisykite, jei reikia.

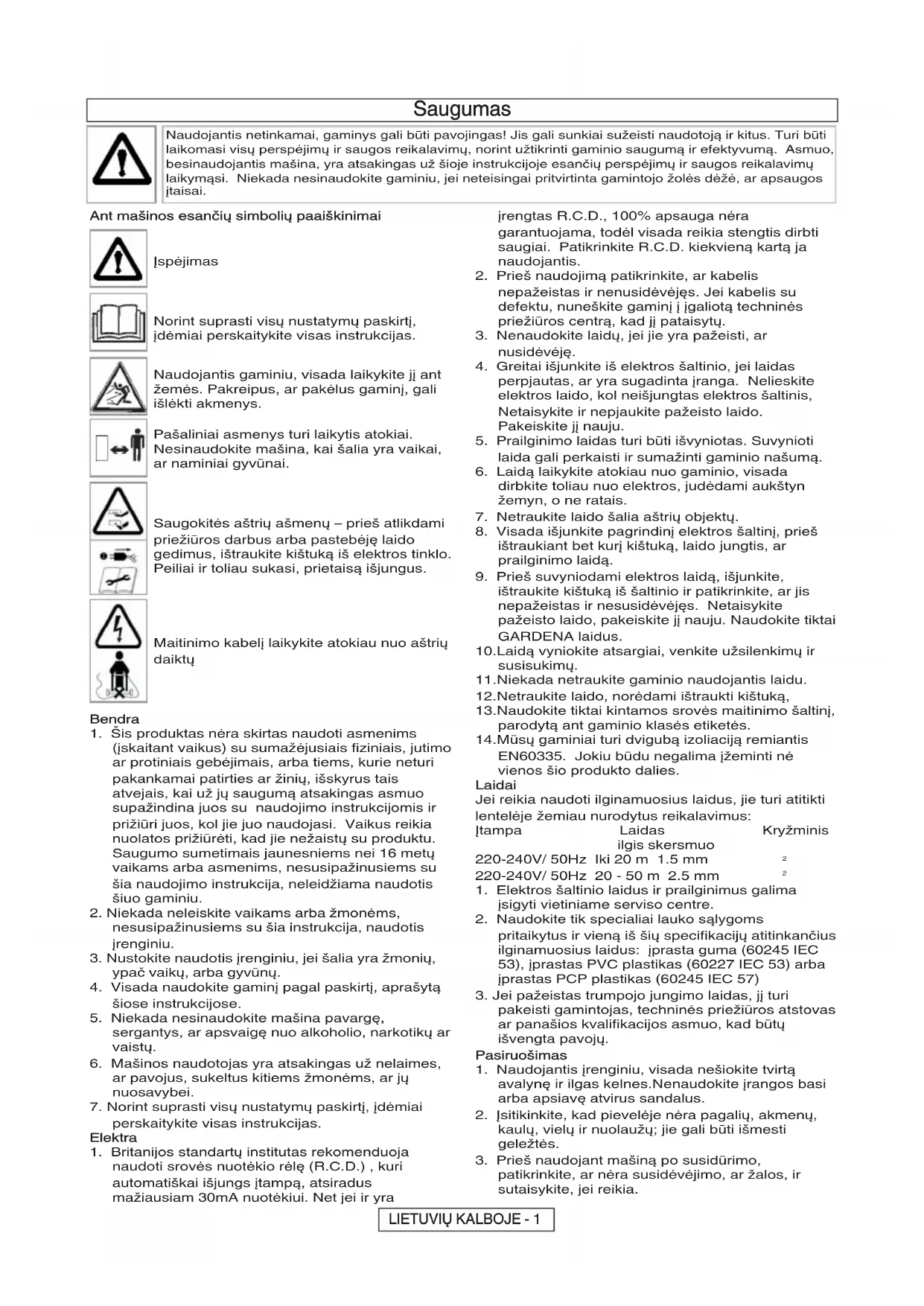

Saugumas

1. Susidėvėjusias, ar pažeistas geležtes pakeiskite kartu su jų pritvirtinimų rinkiniu, taip išlaikant pusiausvyrą.

Naudojimas

1. Naudokite gaminj tiktai dienos šviesoje, arba, esant geram dirbtiniam apšvietimui.
2. Kur jmanoma, venkite gaminio naudojimą šlapioje žolėje,.
3. Atsargiai dirbkite ant šlapios žolės, nes galite prarasti pėdas.

4. Būkite ypatingai atsargūs ant šlaitų, nešiokite neslystančią avalynę.

5. Mašiną valdykite išilgai šlaitų, o ne aukštyn - žemyn.

6. Būkite labai atsargūs keisdami kryptį ant šlaitų. Visada eikite, o ne bėkite.

7. Visada jsitikinkite, kad dirbdami stovite saugiai ir tinkamai, ypač nuokalnėje. Nenaudokite vejapjovės arti baseino ar sodo baseinėlio.

8. Pjaunant neikite atbulomis, nes galite suklupti.

9. Niekada nepjaukite žolės, traukiant mašiną i save.

10. Prieš stumiant gaminį kitais paviršiais nei žolė, išjunkite jj.

11. Niekada nenaudokite mašinos su pažeistom apsaugom, arba be ji.

12. Rankas ir pėdas laikykite atokiai nuo pjovimo srities, ypač jjungiant mašiną.

13. Nekilnokite gaminio, kol veikia variklis.

14. Nelaikykite rankų šalia žolės išmetimo angos.

15. Niekada nekelkite ir neneškite jrenginio, kol jis dar veikia, ar yra prijungtas.
    16.Ištraukite kištuką iš elektros šaltinio:
16. paliekant jrenginj be priežiūros bet kuriam laiko tarpui;
17. pašalinant blokavimą;
18. prieš tikrinant, valant, ar dirbant jrenginyje;
19. jei atsitrenkėt į objektą. Nenaudokite įrenginio, kol nesate visiškai įsitikinęs, kad galima juo toliau saugiai naudotis;
20. jei jrenginys pradės keistai drebėti. Tuoj pat patikrinkite. Perdėta vibracija gali sukelti sužalojimus.

Eksploatavimas ir laikymas

1. Dèmesio: draudžiama liesti besisukantj peilj (-ius)
2. Laikykite visus varžtus, veržles ir sraigtus tvirtai priveržtus, užtikrinant gaminio saugų naudojimą.
3. Dažnai tikrinkite žolės dėže dėl susidėvėjimo.
4. Pakeiskite susidėvėjusias, ar pažeistas detales.
5. Keičiant geležte ir geležtes varztą, naudokite tik tinkančius šiam gaminiui.
6. Būkite atsargūs reguliuodami gaminj, kad nejstrigtų pirštai tarp judančių ir nejudančių mašinos dalių.
7. Laikykite vėsioje ir sausoje, vaikams nepasiekiamoje vietoje. Nelaikykite lauke.

Kur naudoti GARDENA PowerMax vejapjove

GARDENA vejapjovė skirta vejos pjovimui sode ir apie jj.

Nesinaudokite vejapjove esant didesniam nei 20° šlaitui.

Siekiant išvengti sužeidimo, vejapjové negali būti

naudojama krūmų, gyvatvorės, krūmokšnių kirpimui, vijoklinių augalų ar žolės ant stogų ir balkonuose pjovimui ar kirpimui. Be to, vejapjovė neturi būti naudojama šakų, vytelių kapojimui ar dirvos nelygumų išlyginimui.

SVARBI INFORMACIJA

Įsigijus iš gamintojo ratai yra pakelti. Nejjunkite įrenginio prieš perkeldami iš pakeltos padėties į padėtį 5. (žr. A pav.)

Apatinių rankenu tvirtinimas prie vejapjovės

1. Ikiškite apatinę rankenu dalj i korpusą ir paspauskite žemyn (B1).

2. "Pozidrive" atsuktuvu jsukite varžtus j korpusa ir rankenas ir iki galo priveržkite (B2).

Viršutinių rankenų tvirtinimas prie apatinių rankenų

Tik "Powermax 34E"

1. Pirmiausiai įsitikinkite, kad viršutinė rankena yra tinkamai užfiksuota su užrakto mygtuku skirstomojoje dėžėje.
2. Isitikinkite, kad viršutinė rankena (C1) ir apatinė rankena (C2) yra tinkamai sulygiuotos. Viršutinės rankenos aukščiui reguliuoti skirtos dvi skylės.
3. Istatykite varžta (C3), poveržle (C4) ir sukamą rankeną (C5). Priveržkite sukamą rankeną.
4. Tuo pačius veiksmus atlikite ir kitoje pusėje.
5. Laidą pritvirtinkite prie rankenų pristatytomis apkabomis.
   Padėtis nurodyta turinio puslapyje.
   Patikrinkite, ar kabelis neprispaustas tarp viršutinės ir apatinės rankenų.

Tik "Powermax 37E" ir 42E

1. Prakiškite reguliavimo varžtą (D1) pro apatinę rankeną. Tuos pačius veiksmus atlikite ir kitoje pusėje.
2. Uždėkite pakreipimo reguliatorių (D2) virš reguliavimo varžto ir pritvirtinkite jį prie apatinės rankenos užtikrindami, kad jis spragtelėdamas įsitvirtins reikiamoje padėtyje. Tuos pačius veiksmus atlikite ir kitoje pusėje.
3. Atremkite viršutinę rankeną i grindis, kaip pavaizduota pav. E ir užmaukite ant reguliavimo varžto abiejose pusėse taip, kad pritvirtintas kabelis spragtelėdamas įsistatys i pakreipimo reguliatorių (E1).
4. Pritvirtinkite fiksavimo diską (F1) prie reguliavimo varžto ir du kartus pasukite pagal laikrodžio rodyklę užrakinimo simbolio kryptimi (G).
5. Pakelkite viršutinę rankeną iki naudotojo padėties (H) ir iki galo priveržkite fiksavimo diską užrakinimo simbolio kryptimi (G).
6. Prijunkite kabelj prie viršutinės ir apatinės rankenos naudodami pateiktus spaustukus (J).

Žolės surinkimo dėžės montavimas

Žolės surinkimo dėžės rankenos montavimas

1. Istatykite žolės surinkimo dėžės rankeną į angas žolės surinkimo dėžės viršuje ir spauskite, kol ji spragtelėdama jsitvirtins savo vietoje. (K1)

2. Tvirtindami apatinėje dangčio pusėje (K2) jsitikinkite, kad žolės surinkimo dėžė pritvirtinta tinkamai.

Žolės surinkimo dėžės montavimas

1. Tik "Powermax 37E" ir 42E:- Sudėkite abi surinkimo dėžės dalis, sulygindami fiksatorius. Prieš įstatydami į vietas patikrinkite, ar visi spaustukai tinkamai jdėti. (L)
2. Powermax 34E / 37E & 42E:- Ant žolės surinkimo dėžės uždėkite dangtį, sulygindami fiksatorius. Prieš įstatydami į vietas patikrinkite, ar visi spaustukai tinkamai įdėti (M)

Surinktos žolės surinkimo dėžės tvirtinimas prie vejapjovės

1. Pakelkite apsauginj atvartą (N1)
2. Tik "Powermax 37E" ir 42E:- Ištraukite mulčiavimo

antgalj (V1) iš išmetimo angos (N2).

1. Patikrinkite, ar išmetimo anga yra švari (N2)
2. Surinktą żolės surinkimo dėžę pritvirtinkite 2 taškuose (N3) dangčio nugarėlėje kaip pavaizduota pav. P1
3. Apsauginj atvartą padėkite ant viršutinės žolės surinkimo dėžės dalies. Įsitikinkite, kad žolės surinkimo dėžė pritvirtinta tinkamai.
4. SVARBU ! PRITVIRTINE PATIKRINKITE, AR TARP APSAUGINIO ATVARTO IR ŽOLÈS SURINKIMO DĚŽÈS NÉRA TARPO.
5. Žolės surinkimo dėžė nuimama, aprašytus veiksmus atliekant atvirkštine tvarka.
6. Didesniuose žolės plotuose, kur žolės surinkimas nebūtinas, vejapjovę galima naudoti be žolės surinkimo dėžės. Įsitikinkite, kad apsauginis atvartas yra visiškai uždarytas. Apsauginio atvarto konstrukcija leidžia nupjautą žolę išmesti po vejapjove.

Pjovimo aukščio reguliavimas

• Pjovimo aukštis reguliuojamas su aukščio reguliavimo svirtimi (A) pakeliant arba nuleidžiant ratus
• Galite pasirinkti vieną iš penkių pjovimo aukščių (20 - 60 mm).

Pjovimo aukščiai:-

1 & 2 - Žemas, 3 - Vidutinis, 4 & 5 - Aukštas

• PASTABA

Dažniausiai rekomenduojama pasirinkti vidutinį pjovimo aukštį. Jei pjausite per žemai, pablogės pati veja ir žolės surinkimas.

Rankenos aukščio reguliavimas – tik "Powermax 37E/42E"

Šiame gaminyje yra reguliuojama rankena, kurią galima nustatyti j 5 skirtingas padėtis, atitinkančias operatoriaus ūgį. (Q)

Rankenos aukščio reguliavimas

1. Pasukite abu fiksavimo diskus (R1) prieš laikrodžio rodyklę (maždaug 2 apsisukimus) atrakinimo simbolio kryptimi (R2), kol dantukai išlys (R3), užtikrindami, kad viršutinė rankena būtų visą laiką paremta.

2. Nustatykite rankeną patogiame aukštyje užtikrindami, kad indikatorius fiksavimo diske (R4) būtu toje pat padėtyje abiejuose pakreipimo reguliatoriuose.

3. Priveržkite abu fiksavimo diskus, kol jie bus įtvirtinti.

Paleidimas ir sustabdymas

Norėdami jjungti vejapjovę

1. Skirstomosios déžės nugarėlėje (S1) pritvirtinkite ilginamąjį laidą.
2. Suformuokite laide kilpą ir perkiškite kilpą per angą. (S2)
3. Norėdami pritvirtinti nustatykite kilpą virš kabliuko ir patraukite laidą atgal per angą (S3).
4. Ijunkite kištuką i tinklo lizdą ir jjunkite vejapjovę. Skirstomojoje dėžėje yra užrakto mygtukas (S4), kad būty išvengta atsitiktinio paleidimo.
5. Nuspauskite ir laikykite užrakto mygtuką (S4)

skirstomojoje dėžėje, tada paspauskite Start/Stop svirtis link viršutinės rankenos (S5).

1. Toliau spauskite start/stop svirtj link viršutinės rankenos ir atleiskite užrakto mygtuką (S6).
2. PASTABA – Yra dvi start/stop svirtys. Bet kuri iš jų gali būti naudojama vejapjovės paleidimui.

Norėdami išjungti vejapjovę

1. Atleiskite Start/Stop svirtj.

Žolės užpildymo dėžės indikatorius

- Kai žolės surinkimo dėžė užsipildys, žolė bus matoma pro langelį (T1).

- Kai langelis / žolės surinkimo dėžė yra užpildyti, pats laikas ištuštinti žolės surinkimo dėžę.

Mulčiavimo antgalis - tik "Powermax 37E/42E"

Naudojimas mulčiuoti

1. Jūsų vejapjovė turi mulčiavimo antgalį. (V1)
2. Sustabdykite vejapjovę, kaip aprašyta skirsniuose "ljungimas" ir "lšjungimas".
3. Pakelkite apsauginj atvarta ir j galinę išmetimo

angą įstatykite mulčiavimo antgalį, (V2) įsitikinkite, kad jis įstatytas tinkamai. (V3)

1. Mulčiavimo antgalis apsaugo nuo žolės surinkimo, užblokuojant surinkimo angą dangčio apačioje. (V4)

Kaip pjauti

Turimą gamini galite naudoti žolei pjauti šiais būdais:-

1. Uždėta žolės surinkimo dėžė: žolė surenkama ir supresuojama žolės surinkimo dėžėje. (P1)
2. Uždėtas mulčiavimo antgalis - tik "Powermax 37E/42E":- nupjauta žolė yra susmulkinama ir paliekama jūsų vejai tręšti (V3)
3. Išmetimas per galą: gerai pjauna aukštą żolę ir nereikia tuštinti żolės surinkimo dėžės (P2)
4. Pradėkite pjauti arčiausiai maitinimo laido esantį vejos kraštą taip, kad maitinimo laidas gulėtų ant jau nupjautos žolės.
5. Veją pjaukite du kartus per savaitę augimo sezono

Kaip pjauti

metu; vejai pakenksite, jei iš karto nupjausite daugiau nei per trečdalj jos aukščio.

Neperkraukite vejapjovės

Pjaunant aukštą, tankią żolę gali staiga sumażėti variklio greitis, o jūs išgirsite pakitusį variklio veikimo garsą. Nukritus variklio greičiu galima perkrauti ir sugadinti vejapjovę. Jei pjaunate aukštą, tankią żolę, pirmiausiai nustatykite didžiausią pjovimo aukštį ir taip sumažinkite apkrovą. Skaitykite “Pjovimo aukščio reguliavimas”.

Kraštu šepetys (W1)

Skirtas pjauti šalia sienų ir tvorų

Vejapjovès priežiūra

Valymas

• NAUDOKITE PIRŠTINES

- SVARBU:- Labai svarbu, kad vejapjovė būtų švari. Nupjautos žolės likučiai bet kurioje iš oro įsiurbimo angų ar po dangčiu kelia gaisro grėsmę.

1. Šepečiu išvalykite po dangčiu susikaupusią žolę. (X1)
2. Minkštu šepečiu nuvalykite nupjautos žolės likučius iš visų oro įsiurbimo angų (X2), išmetimo angos (X3) ir žolės surinkimo dėžės (X4).
3. Minkštu šepečiu nuvalykite nupjautos žolės likučius nuo langelio (X5).
4. Sausu audiniu nuvalykite visos vejapjovės paviršių (X6).
5. SVARBU:- Vejapjovės valymui nenaudokite vandens. Valymui draudžiama naudoti cheminius preparatus, jskaitant benziną, arba tirpiklius – kai kurie iš jų gali apgadinti plastikines dalis.

Vejapjovės laikymas

- Vejapjovę laikykite sausoje vietoje, kur ji būtų apsaugota nuo apgadinimo

Powermax 34E

- Atsukite sukamas rankenas, kad galétumète nulenkti rankenas ant gaminio (Z1) užtikrindami, kad viršutinė rankena būtų visą laiką paremta.

Powermax 37E/42E

• Atsukite pakreipimo reguliatorius, kad galėtumėte nulenkti rankenas ant gaminio (Z2) užtikrindami, kad viršutinė rankena būtų visą laiką paremta. Prieš sulenkiant fiksavimo diskai turi būti visiškai atsukti (Y1).
• Laikykite gaminj stačiomis ant užpakalinių ratukų, kaip pavaizduota pav. Z3, kad skirstomoji dėžė tilptų žolės surinkimo dėžės apačioje esančioje angoje.

Pasibaigus žolės pjovimo sezonui

1. Jei reikia, išimkite fiksatorius, veržles ir varžtus.
2. Kruopščiai nuvalykite vejapjovę.
3. Isitikinkite, kad maitinimo laidas laikomas tinkamai ir yra apsaugotas nuo pažeidimo.

Gedimų paieška

Neveikia

1. Ar buvo vykdoma teisinga jungimo procedūra? Skaitykite "Norint jungti vejapjovę"

2. Ar jjungtas maitinimas?

3. Patikrinkite kištuko saugiklj; jei perdegęs pakeiskite nauju.

4. Saugiklis perdega pakartotinai?: Iš karto atjunkite nuo elektros tinklo ir kreipkitės i GARDENA techninės priežiūros centra.

Blogai surenkama nupjauta žolė

1. Išjunkite iš elektros tinklo.
2. Išvalykite išorines oro įsiurbimo angas, išmetimo anga ir apatinę dangčio pusę.
3. Nustatykite didesnį pjovimo aukštį. Skaitykite "Pjovimo aukščio reguliavimas".
4. Jei žolė ir toliau blogai surenkama: Iš karto atjunkite nuo elektros tinklo ir kreipkitės į GARDENA techninės priežiūros centra.

Per didelė vibracija

1. Išjunkite iš elektros tinklo.
2. Patikrinkite, ar tinkamai jstatytas peilis?
3. Jei peilis yra sugadintas ar susidèvėjęs, pakeiskite jj nauju.
4. Jei vibracija vis tiek yra: Iš karto atjunkite nuo elektros tinklo ir kreipkitės i GARDENA techninės priežiūros centra.

1. Išjunkite iš elektros tinklo.
2. Aukštoje žolėje arba važiuojant nelygiu paviršiumi peilį reikia nustatyti į aukštesnę padėtį. Skaitykite "Pjovimo aukščio reguliavimas".
3. Patikrinkite, ar ratai laisvai sukasi.
4. Jei problema išlieka: Iš karto atjunkite nuo elektros tinklo ir kreipkitės i GARDENA techninės priežiūros centra.

Atsarginès dalys

Geležtė

GARDENA 34E Gaminio nr.: 4015-20

GARDENA 37E Gaminio nr.: 4016-20

GARDENA 42E Gaminio nr.: 4017-20

Nuorodos numeris: 585207101

Nuorodos numeris: 585207001

Nuorodos numeris: 585206901

Aplinkos informacija

GARDENA produktai gaminami laikantis aplinkos vadybos sistemos (ISO 14001) reikalavimų, naudojant, kur tinka, komponentus, pagamintus ekologiškiausiu būdu pagal kompanijos nuostatus ir perdirbamus pasibaigus jų eksploatacijos laikui.

• Pakuotė yra perdirbama, o plastikiniai komponentai paženklinti (kur tinka), kad būtų galima rūšiuoti perdirbimui.
• Produkto veikimo pabaigoje, prieš išmetant ji, reikia atsižvelgti į aplinką.
• Jei reikia, susisiekite su vietine valdžia dėl išmetimo informacijos.

Simbolis ant gaminio, ar ant jo pakuotės, parodo, kad jis negali būti traktuojamas kaip buitinė atlieka. Vietoj to jis bus perduotas į reikiamą surinkimo vietą elektros įrangos perdirbimui.

Užtikrinus, kad gaminys bus pašalintas teisingai, Jūs padėsite užkirsti kelią potencialiems neigiamiems padariniams gamtai ir žmoniĀ sveikatai, kurie gali būti padaryti del neteisingo elgimosi su nenaudojamu gaminiu. Dėl detalesnės produkto išmetimo

informacijos, susisiekite su vietine valdžia, JūsÅ namÅ šiukšliÅ išvežimo tarnyba ar parduotuve, kur pirkote gaminį.

Garantija / Servisas

GARDENA šiam gaminiui suteikia 2 metų garantiją (nuo jsigijimo datos). Ši garantija apima visus prietaiso trūkumus, kuriuos gali patvirtinti medžiaga ar gaminimo defektai.

Garantijos galiojimo laikotarpiu mes pakeisime gaminį nauju arba nemokamai atliksime jo remonta šiomis sąlygomis:

- Jei jrenginys buvo tinkamai prižiūrimas ir eksploatuojamas pagal instrukcijoje pateiktus nurodymus.

• Jei gamintojas ar nejgaliota trečioji šalis nebandė remontuoti įrenginio.
  Peilis yra susidėvinti dalis ir jai garantija néra taikoma. Ši gamintojo suteikiama garantija neįtakoja vartotojo turimos pardavėjo / prekiautojo suteiktos garantijos. Sutrikus Powermax vejapjovės veikimui, prašome gražinti sugedusį įrenginį kartu su pirkimo čekio kopija ir gedimo aprašymu vienam iš sąraše nurodytų GARDENA techninės priežiūros centrui.

EB ATITIKIMO DEKLARACIJA

Žemiau pasirašęs GARDENA gamintojas GmbH, Hans-Lorenser-Str. 40, D-89079 Ulm patvirtina, kad prieš palikdamas gamyklą jrenginys atitiko nurodytas EB direktyvas, EB standartus ir specialias gaminiui taikomas savybes. Šis sertifikatas tampa negaliojančiu, jei jrenginys bus modifikuotas be mūsų žinios.

Žymėjimas:...... Lawnmower = Žoliapjovė

Tipo (-ų) žymėjimas:....34E, 37E, 42E

CE žymėjimo metai......2013

EB direktyvos:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Suderinta EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Darbo vieta susijusi su išmetimo charakteristikomis Level LpA pagal lentelėje pateiktą EN60335-2-77.

Vibracijos reikšmė a _vhw išmatuota pagal lentelėje pateiktą EN ISO 20643.

Triukšmo lygio L _WA reikšmės išmatuotos pagal lentelėje pateiktą 2000/14/EB.

Atitikimo įvertinimo procedūra.... Annex VI

Jstaiga, kuriai pranešta.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 05/12/2013

P. Lameli

Vyriausias techninis pareigūnas

Techninės dokumentacijos savininkas

Tipas	34E	37E	42E
Pjovimo plotis (cm)	34	37	42
Pjovimo jrenginio sukimosi greitis (rpm)	3700	3600	3500
Galingumas (kW)	1.4	1.6	1.7
Išmatuota garso galia L_WA (dB(A))	94	93	96
Garantuota garso galia L_WA (dB(A))	96	96	96
Garso slėgis L_PA (dB(A))	82.9	80.9	84.1
Netikrumas K_PA (dB(A))	2.5	2.5	2.5
Vibracija, tenkanti plaštakai / rankai a_hw (m/s ^2 )	1.30	1.24	1.68
Neapibrėžtis K_ahw (m/s ^2 )	1.5	1.5	1.5
Svoris (Kg)	10.9	11.8	12.2

Drošība
