Producttype	Elektrische grasmaaier met snoer
Merk	Gardena
Model	PowerMax 37 E
Snijbreedte	37 cm
Snijhoogte	20 tot 60 mm (5 standen)
Motorvermogen	1,6 kW
Voedingsspanning	220-240 V wisselstroom
Mesrotatiesnelheid	3600 tpm
Gewicht	11,8 kg
Capaciteit opvangbak	40 L (schatting)
Snijfuncties	Opvang, achteruitworp, mulchen (met plug)
Hoogteverstelling handvat	5 standen (model 37E)
Geluidsniveau (LWA)	96 dB(A) gegarandeerd
Trillingen (a_vhw)	1,24 m/s²
Voeding	Lichtnet met verlengsnoer
Mes type	Vervangmes Gardena Art. 4016-20
Veiligheid	Vergrendelschakelaar, dubbele isolatie, messtop
Onderhoud	Borstelreiniging, zonder water
Garantie	2 jaar
Aanbevolen gebruik	Gazons tot 20° helling

Veelgestelde vragen - PowerMax 37 E GARDENA

Hoe monteer ik het handvat van de PowerMax 37 E grasmaaier?

Plaats de onderste delen van het handvat in het frame en bevestig ze met de meegeleverde schroeven. Plaats de stelbout in het onderste deel, vervolgens de kantelverstelling. Bevestig het bovenste deel van het handvat en draai de vergrendelmoeren vast. Bevestig ten slotte de kabel met de kabelbinders. Raadpleeg de figuren B tot J in de handleiding.

Hoe start ik de grasmaaier?

1. Sluit het verlengsnoer aan op de achterkant van het bedieningspaneel. 2. Maak een lus in het snoer en steek deze door de gleuf, haak hem vervolgens aan de haak. 3. Steek de stekker in het stopcontact. 4. Druk op de vergrendelschakelaar en trek een Aan/Uit-hendel naar de handgreep.

Hoe stel ik de snijhoogte in?

Gebruik de stelhefboom op de behuizing om de wielen omhoog of omlaag te brengen. De grasmaaier biedt 5 hoogtes van 20 tot 60 mm. Stand 3 (gemiddeld) is geschikt voor de meeste gazons.

Hoe reinig ik de grasmaaier na gebruik?

Draag handschoenen. Gebruik een zachte borstel om gras onder de behuizing, de luchtinlaten, de uitwerpschacht en de opvangbak te verwijderen. Veeg de oppervlakken af met een droge doek. Gebruik nooit water, oplosmiddelen of chemicaliën.

Wat te doen als de grasmaaier niet start?

Controleer de startprocedure (vergrendelschakelaar + hendel). Zorg ervoor dat de grasmaaier stroom krijgt. Controleer de zekering van het stopcontact. Als de zekering steeds doorslaat, haal de stekker eruit en neem contact op met de GARDENA-service.

Hoe gebruik ik de mulchfunctie?

Stop de grasmaaier en haal de stekker eruit. Til de veiligheidsklep op en plaats de mulchplug in de achterste uitwerpopening tot hij stevig vastzit. De plug blokkeert de opvang en het fijn gemaaide gras valt terug op het gazon.

Wat is de capaciteit van de opvangbak?

De opvangbak heeft een capaciteit van ongeveer 40 liter. Een vulvenster laat zien hoeveel gras erin zit. Leeg de bak regelmatig om goede prestaties te behouden.

Hoe berg ik de grasmaaier op na gebruik?

Haal de stekker eruit en maak hem schoon. Klap het handvat in door de vergrendelmoeren los te draaien. Zet hem rechtop op de achterwielen op een droge plaats, buiten bereik van kinderen. Rol de kabel voorzichtig op zonder knopen.

Waar vind ik het vervangmes voor de PowerMax 37 E?

Het vervangmes is de Gardena Art. 4016-20. U kunt het kopen bij erkende GARDENA-servicecentra of gespecialiseerde verkopers. Vervang het mes als het beschadigd of versleten is.

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees de handleiding volledig. Haal altijd de stekker eruit vóór onderhoud. Draag stevige schoenen en een lange broek. Houd kinderen en dieren uit de buurt. Maai niet op hellingen van meer dan 20°. Raak het bewegende mes niet aan.

GEBRUIKSAANWIJZING PowerMax 37 E GARDENA

NL Instructies voor gebruik

Elektrische grasmaaier

S Bruksanvisning

1. Bovenstuk van duwboom - 37E/42E

2. Bovenstuk van duwboom - 34E

3. Onderstuk van duwboom

4. Snoerklem x 2

5. Duwboomknop x 2 - 34E

6. Pakkingring x 2 - 34E

7. Duwboombout x 2 - 34E

8. Regelaarbout x 2 - 37E/42E

9. Kantelregelaar x 2 - 37E/42E

10.Blokkeerschijf x 2 - 37E/42E

11.Onderstuk van duwboom schroef x 2

12.Handgreep grasvangbak

13.Deksel grasvangbak

1. Onderste deel grasvangbak x 2 - 37E/42E

15.Onderste deel grasvangbak - 34E

16.Mulchplug - 37E/42E

1. Handleiding

18.Waarschuwingssymbolen

19.Product-informatielabel

S - INNEHÄLL

1. Övre handtag - 37E/42E

2. Övre handtag - 34E

3. Undre handtag

4. Kabelsko x 2

5. Handtagsvred x 2 - 34E

6. Bricka x 2 - 34E

7. Handtagsbult x 2 - 34E

8. Justeringsbult x 2 - 37E/42E

9. Lutningsjusterare x 2 - 37E/42E

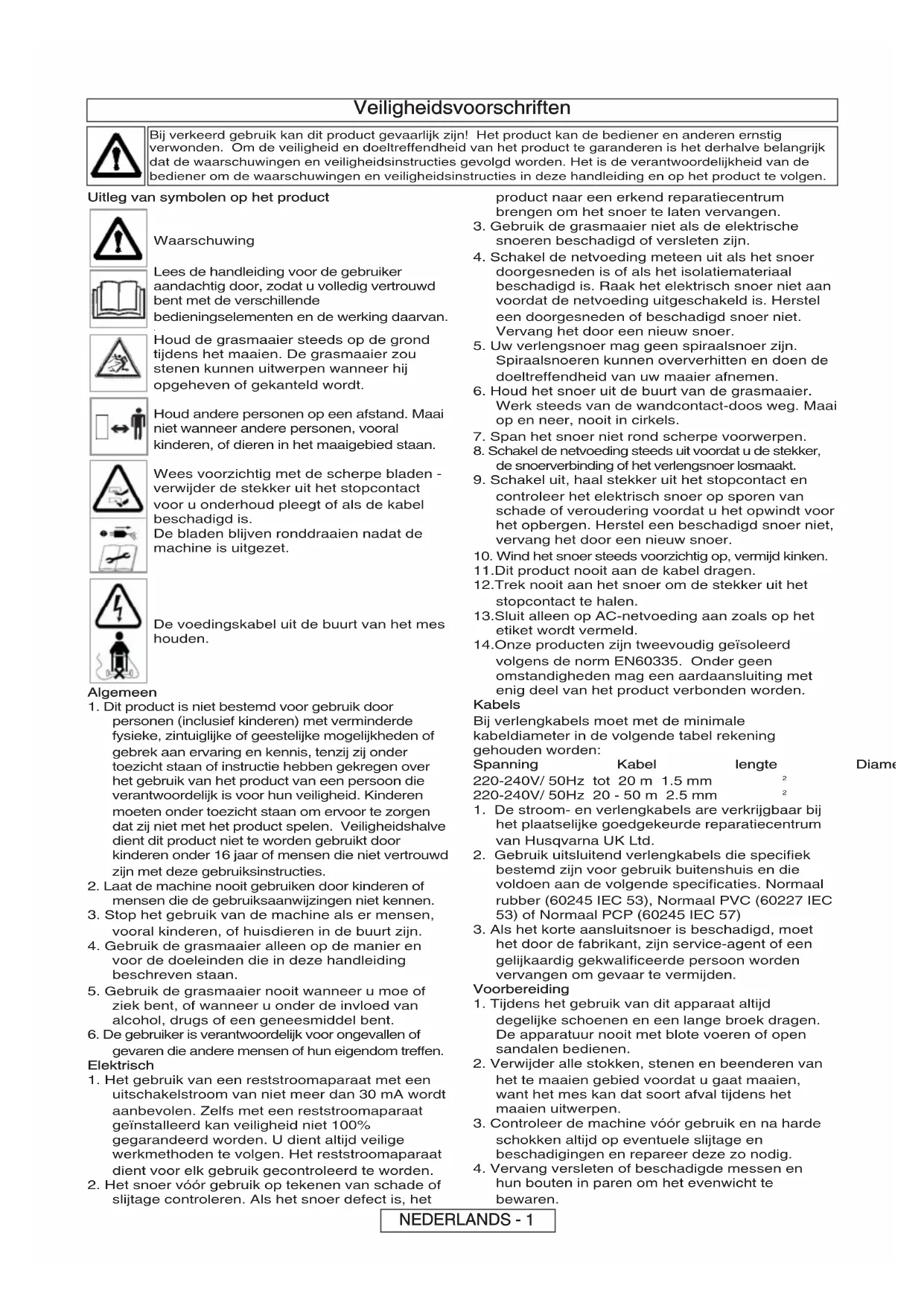

Veiligheidsvoorschriften

Bij verkeerd gebruik kan dit product gevaarlijk zijn! Het product kan de bediener en anderen ernstig verwonden. Om de veiligheid en doeltreffendheid van het product te garanderen is het derhalve belangrijk dat de waarschuwingen en veiligheidsinstructies gevolgd worden. Het is de verantwoordelijkheid van de bediener om de waarschuwingen en veiligheidsinstructies in deze handleiding en op het product te volgen.

Uitleg van symbolen op het product

Waarschuwing

Lees de handleiding voor de gebruiker aandachtig door, zodat u volledig vertrouwd bent met de verschillende bedieningselementen en de werking daarvan.

Houd de grasmaaier steeds op de grond tijdens het maaien. De grasmaaier zou stenen kunnen uitwerpen wanneer hij opgeheven of gekanteld wordt.

Houd andere personen op een afstand. Maai niet wanneer andere personen, vooral kinderen, of dieren in het maaigebied staan.

Wees voorzichtig met de scherpe bladen - verwijder de stekker uit het stopcontact voor u onderhoud pleegt of als de kabel beschadigd is.

De bladen blijven ronddraaien nadat de machine is uitgezet.

De voedingskabel uit de buurt van het mes houden.

Algemeen

1. Dit product is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of geestelijke mogelijkheden of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het product van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het product spelen. Veiligheidshalve dient dit product niet te worden gebruikt door kinderen onder 16 jaar of mensen die niet vertrouwd zijn met deze gebruiksinstructies.
2. Laat de machine nooit gebruiken door kinderen of mensen die de gebruiksaanwijzingen niet kennen.
3. Stop het gebruik van de machine als er mensen, vooral kinderen, of huisdieren in de buurt zijn.
4. Gebruik de grasmaaier alleen op de manier en voor de doeleinden die in deze handleiding beschreven staan.
5. Gebruik de grasmaaier nooit wanneer u moe of ziek bent, of wanneer u onder de invloed van alcohol, drugs of een geneesmiddel bent.

6. De gebruiker is verantwoordelijk voor ongevallen of gevaren die andere mensen of hun eigendom treffen. Elektrisch

7. Het gebruik van een reststroomaparaat met een uitschakelstroom van niet meer dan 30 mA wordt aanbevolen. Zelfs met een reststroomaparaat geïnstalleerd kan veiligheid niet 100% gegarandeerd worden. U dient altijd veilige werkmethoden te volgen. Het reststroomaparaat dient voor elk gebruik gecontroleerd te worden.

8. Het snoer vóór gebruik op tekenen van schade of slijtage controleren. Als het snoer defect is, het

product naar een erkend reparatiecentrum brengen om het snoer te laten vervangen.

1. Gebruik de grasmaaier niet als de elektrische snoeren beschadigd of versleten zijn.

2. Schakel de netvoeding meteen uit als het snoer doorgesneden is of als het isolatiemateriaal beschadigd is. Raak het elektrisch snoer niet aan voordat de netvoeding uitgeschakeld is. Herstel een doorgesneden of beschadigd snoer niet. Vervang het door een nieuw snoer.

3. Uw verlengsnoer mag geen spiraalsnoer zijn. Spiraalsnoeren kunnen oververhitten en doen de doeltreffendheid van uw maaier afnemen.

4. Houd het snoer uit de buurt van de grasmaaier. Werk steeds van de wandcontact-doos weg. Maai op en neer, nooit in cirkels.

5. Span het snoer niet rond scherpe voorwerpen.

6. Schakel de netvoeding steeds uit voordat u de stekker, de snoerverbinding of het verlengsnoer losmaakt.

7. Schakel uit, haal stekker uit het stopcontact en controleer het elektrisch snoer op sporen van schade of veroudering voordat u het opwindt voor het opbergen. Herstel een beschadigd snoer niet, vervang het door een nieuw snoer.

8. Wind het snoer steeds voorzichtig op, vermijd kinken.

9. Dit product nooit aan de kabel dragen.

10. Trek nooit aan het snoer om de stekker uit het stopcontact te halen.

11. Sluit alleen op AC-netvoeding aan zoals op het etiket wordt vermeld.

12. Onze producten zijn tweevoudig geïsoleerd volgens de norm EN60335. Onder geen omstandigheden mag een aardaansluiting met enig deel van het product verbonden worden.

Kabels

Bij verlengkabels moet met de minimale kabeldiameter in de volgende tabel rekening gehouden worden:

Spanning

Kabel

lengte

220-240V/50Hz tot 20 m 1.5 mm ^2
220-240V/50Hz 20-50m 2.5mm

1. De stroom- en verlengkabels are verkrijgbaar bij het plaatselijke goedgekeurde reparatiecentrum van Husqvarna UK Ltd.
2. Gebruik uitsluitend verlengkabels die specifiek bestemd zijn voor gebruik buitenshuis en die voldoen aan de volgende specificaties. Normaal rubber (60245 IEC 53), Normaal PVC (60227 IEC 53) of Normaal PCP (60245 IEC 57)
3. Als het korte aansluitsnoer is beschadigd, moet het door de fabrikant, zijn service-agent of een gelijkaardig gekwalificeerde persoon worden vervangen om gevaar te vermijden.

Voorbereiding

1. Tijdens het gebruik van dit apparaat altijd degelijke schoenen en een lange broek dragen. De apparatuur nooit met blote voeren of open sandalen bedienen.
2. Verwijder alle stokken, stenen en beenderen van het te maaien gebied voordat u gaat maaien, want het mes kan dat soort afval tijdens het maaien uitwerpen.
3. Controleer de machine vóór gebruik en na harde schokken altijd op eventuele slijtage en beschadigingen en repareer deze zo nodig.
4. Vervang versleten of beschadigde messen en hun bouten in paren om het evenwicht te bewaren.

Veiligheidsvoorschriften

Gebruik

1. Maai alleen in het daglicht of bij een goede kunstmatige verlichting.

2. Gebruik uw grasmaaier, indien mogelijk, niet op nat gras.

3. Let steeds op uw voeten wanneer u nat gras maait.

4. Let steeds op uw voeten wanneer u hellingen maait en draag anti-slip schoeisel.

5. Maai dwars over een helling, nooit op en neer.

6. Wees erg voorzichtig bij het veranderen van richting op een helling. Vermijd rennen, wandel.

7. Zorg ervoor dat u altijd veilig en stevig staat tijdens het werk, vooral op hellingen. Gebruik de maaier niet vlakbij zwembaden of tuinvijvers.

8. Wandel niet achteruit tijdens het maaien want u zou kunnen struikelen.Trek de maaier nooit naar u toe tijdens het maaien.

9. Schakel de maaier uit voordat u hem over oppervlakten, die niet met gras bekleed zijn, voortduwt.

10. Gebruik de maaier nooit zonder dat de afweerkap geplaatst is of als de afweerkap beschadigd is.

12.Houd uw handen en voeten altijd uit de buurt van de snij-inrichting, vooral wanneer u de motor aanzet.

13.Kantel de maaier niet wanneer de motor draait.

14 Uw handen uit de buurt van de uitwerptrechter houden.

15.Hef of draag de maaier nooit terwijl de motor draait of de machine nog aan de netvoeding verbonden is.

16.Haal de stekker uit het stopcontact:

- als u de machine voor een tijdje alleenlaat;

- voordat u een verstopping vrijmaakt;

- voordat u de maaier inspecteert of schoonmaakt of aan de machine gaat werken;

- nadat de maaier in contact kwam met een vreemd object - Gebruik de maaier niet tenzij u er zeker van bent dat de maaier veilig kan werken;

- als de maaier abnormaal begint te trillen. Controleer onmiddellijk. Te grote trillingen kan letsel veroorzaken.

Onderhouden en opbergen

1. Voorzichtig: Raak een draaiend blad (draaiende bladen) niet aan.

2. Houd alle moeren, bouten en schroeven goed vast om er zeker van te kunnen zijn dat de maaier veilig kan werken.

3. Controleer de grasbak regelmatig op slijtage of schade.

4. Vervang versleten of beschadigde onderdelen voor veiligheid.

5. Vervang het mes, de mesbout, de afstandhouder en het rotorblad alleen door onderdelen die voor dit product gespecificeerd zijn.

6. Wees voorzichtig bij het instellen van de grasmaaier zodat uw vingers niet tussen de roterende onderdelen en de vaste onderdelen van de machine geklemd raken.

7. Opslaan op een koele, droge plaats, buiten bereik van kinderen. Niet buiten opslaan.

Waar gebruikt u de GARDENA PowerMax maaier

De GARDENA-maaier is bestemd voor het maaien van gazonnen in en om de tuin.

Gebruik de maaier niet op een helling van meer dan 20°.

Om letsel te voorkomen, mag de maaier niet gebruikt worden voor het knippen van struiken en

heggen, voor het snoeien en knippen van klimplanten of van gras op daken of in plantenbakken. Ook mag de maaier niet gebruikt worden voor het kleinsnijden van takken en twijgen of voor het vlak maken van oneffenheden in de grond.

BELANGRIJKE INFORMATIE

De fabrikant levert dit product met de wielen omhoog. Het product pas inschakelen nadat de wielen omlaag zijn gebracht en in stand 5 zijn gezet. (Zie afb. A)

De onderste handgrepen op de grasmaaier monteren

1. Steek de onderste hendels in het dek en druk ze naar beneden (B1).

2. Steek de schroeven in het dek en de hendels en zet ze met een Pozidriv schroevendraaier goed vast (B2).

De bovenste handgrepen op de onderste handgrepen monteren

Alleen Powermax 34E

1. Zorg ervoor dat de bovenste duwboom correct geplaatst wordt met de vergrendelknop aan de bovenkant van het schakelkastje.
2. Zorg ervoor dat de gaten van de bovenste duwboom (C1) en de onderste duwboom (C2) overeenkomen. Er zijn twee gaten voor het bijstellen van de hoogte van de bovenste hendel.
3. Plaats de schroef (C3), sluitring (C4) en vleugelmoer (C5). Draai de vleugelmoer vast.
4. Herhaal dit aan de andere kant.
5. Voer de kabel door de hendel met de bijgeleverde clips. Zie de onderdelenpagina voor de positie. Verzeker uzelf ervan dat de kabel niet vastzit tussen de bovenste en onderste hendels.

Alleen Powermax 37E en 42E

1. Steek de regelaarbout (D1) door het onderstuk van de duwboom. Herhaal dit voor de andere kant.
2. Plaats de kantelregelaar (D2) op de regelaarbout en bevestig hem op het onderstuk van de duwboom door hem op zijn plaats vast te klikken. Herhaal dit voor de andere kant.
3. Laat het bovenstuk van de duwboom op de grond rusten zoals geïllustreerd in afb. E en steek het aan beide zijden op de regelaarbout, waarbij u erop let dat het snoer in de kantelregelaar wordt geklemd (E1).
4. Bevestig de blokkeerschijf (F1) op de regelaarbout en draai twee omwentelingen in uurwijzerzin, in de richting van het symbool met het gesloten slot (G).
5. Til het bovenstuk van de duwboom in de stand voor de gebruiker (H) en draai de blokkeerschijf volledig aan in de richting van het symbool met het gesloten slot (G).
6. Bevestig de kabel aan het boven- en onderstuk van de duwboom met de bijgeleverde clips (J).

Grasbak monteren

Handgreep van grasbak monteren

1. Steek de handgreep van de grasbak in de sleuven aan de bovenkant van de grasbak en klik hem op zijn plaats (K1).
2. Controleer onder aan het deksel (K2) dat de clips of van de handgreep goed vastzitten.

Grasbak monteren

1. Alleen Powermax 37E en 42E:- Zet de twee helften van de grasbak naast elkaar, met de clips op één lijn. Controleer dat alle clips parallel staan en klik de twee helften aan elkaar (L)
2. Powermax 34E / 37E & 42E:- Zet het deksel op de grasbak, controleer dat alle clips op één lijn staan en klik het deksel op zijn plaats (M).

De gemonteerde grasvangbak aan de grasmaaier bevestigen.

1. Til de veiligheidsklep op (N1)
2. Alleen Powermax 37E en 42E:- Verwijder de mulchplug (V1) van de afvoertrechter (N2).
3. Zorg ervoor dat de uitwerpopening schoon is en

dat er niets in is achtergebleven (N2).

1. Plaats de volledig gemonteerde grasvangbak op de twee lokatiepunten (N3) aan de achterkant van de behuizing volgens tekening P1.
2. Plaats de veiligheidsklep boven op de grasvangbak. Zorg ervoor dat de grasvangbak goed op zijn plaats zit. Ensure the grassbox is securely located.

- BELANGRIJK! NA MONTAGE MAG ER GEEN RUIMTE ZITTEN TUSSEN DE VEILIGHEIDSKLEP EN DE GRASVANGBAK.

• Het verwijderen gaat volgens de omgekeerde procedure.
• Voor grotere gazonnen waar het gras niet opgevangen hoeft te worden, kunt u de grasmaaier gebruiken zonder de grasvangbak. Zorg ervoor dat de veiligheidsklep volledig gesloten is. Het ontwerp van de veiligheidsklep is zo dat het afgemaaide gras naar beneden toe achter de machine terechtkomt.

Instelling maaihoogte

• De maaihoogte kan worden ingesteld door de wielen naar boven of beneden te bewegen met de hoogte-instellingshendel (A)
• Dit product heeft vijf maaihoogtes (20 - 60 mm).

Maaihoogte:-

1 & 2 - Laag, 3 - Middelhoog, 4 & 5 - Hoog

- LET OP

Voor de meeste gazonnen wordt een gemiddelde hoogte aanbevolen. Als u te kort maait, heeft de kwaliteit van uw gazon daaronder te lijden en wordt het gras minder goed opgevangen.

Hoogteverstelling duwboom - alleen Powermax 37E/42E

Dit product is uitgerust met een verstelbare duwboom die in 5 verschillende standen kan worden geplaatst, aangepast aan de lengte van de gebruiker.(Q)

De hoogte van de duwboom verstellen

1. Draai de beide blokkeerschijven (R1) in tegenwijzerzin (circa 2 omwentelingen) in de richting van het symbool met het open slot (R2) tot

de tanden uit elkaar komen (R3), terwijl u er voor zorgt dat het bovenstuk van de duwboom op elk moment ondersteund blijft.

1. Zet de stand van de duwboom in een voor u comfortabele hoogte en let er op dat de indicator van de blokkeerschijf (R4) aan de beide kantelregelaars op dezelfde stand staat.
2. Zet de beide blokkeerschijven stevig vast.

Starten en stoppen

Uw grasmaaier starten

1. Bevestig de verlengkabel aan de achterkant van het schakelkastje.(S1)
2. Leg een lus in de kabel en druk de lus door de opening. (S2)
3. Om hem vast te zetten, legt u de lus over de haak en trekt u de kabel terug door de opening (S3).
4. Steek de stekker in het stopcontact en zet de maaier aan.

Het schakelkastje heeft een vergrendelknop (S4) waarmee u voorkomt dat u per ongeluk start.

1. Druk de vergrendelknop (S4) op het schakelkastje

in en houdt hem ingedrukt. Trek dan één van de start/stophendels naar de bovenste duwboom toe (S5).

1. Blijf de start/stophendel naar de bovenste duwboom trekken en laat de vergrendelknop (S6) los.
2. LET OP - Er zijn twee start/stophendels. Beide kunnen gebruikt worden om de grasmaaier te starten.

Uw grasmaaier stoppen

1. Laat de start/stophendel langzaam los.

Grasbakvenster

- Als de grasbak voller wordt, kunt u het gras door het venster zien (T1).

- Wanneer het gras tot aan het venster komt, is de grasbak vol en moet hij geleegd worden.

Mulch-hulpstuk - alleen Powermax 37E/42E

Als een mulcher gebruiken

1. De grasmaaier wordt geleverd met een mulch-hulpstuk (V1).
2. Stop de grasmaaier zoals omschreven in Starten en Stoppen.
3. Til de veiligheidsklep op, steek het mulch-hulpstuk in de

opening aan achterkant (V2) en controleer dat het goed is aangebracht (V3).

1. Het mulch-hulpstuk voorkomt dat gras wordt verzameld door de verzamelopening aan de onderkant van het deck te blokkeren (V4).

Maaitips

Uw product kan gebruikt worden om op de volgende manieren gras te maaien:-

1. Met grasvanger: het gras wordt efficiënt opgevangen en samengedrukt in de grasvanger. (P1)
2. Met mulchplug - Alleen Powermax 37E en 42E:- het gemaaide gras wordt fijn versnipperd om de voedingsstoffen weer over de tuin te verspreiden (V3)
3. Achteruitlaat: lang gras wordt efficiënt gemaaid zonder dat u de grasvanger hoeft te legen (P2)
4. Begin te maaien aan de rand van het gazon die zich het dichtst bij het stopcontact bevindt, zodat de kabel over het reeds gemaaide deel van het gazon ligt.
5. Maai twee keer per week tijdens het groeiseizoen. Het in

Maaitips

één keer afmaaien van meer dan een derde van de lengte van het gras is schadelijk voor het gazon.

Overbelast uw maaier niet Wanneer u lang, dik gras maait, kan de snelheid van de motor minder worden. In dat geval hoort u een verandering in het geluid van de motor. Als de snelheid van de motor minder wordt, kunt u uw grasmaaier overbelasten, waardoor schade kan ontstaan. Wanneer u lang, dik gras maait, kunt u de eerste snee maaien met een hogere maaihoogte. Dit helpt om de belasting te verminderen. Raadpleeg hiervoor Instelling maaihoogte.

Randkam (W1)

Maakt snijden tot vlak tegen muren en hekken mogelijk.

Onderhoud van uw grasmaaier

Schoonmaken

• DRAAG HANDSCHOENEN

• BELANGRIJK:- Het is zeer belangrijk dat u uw grasmaaier schoon houdt. Grasresten die blijven zitten in één van de luchtinlaten of onder de behuizing kunnen tot brandgevaar leiden.
• Verwijder het gras onder de behuizing met een borstel. (X1)
• Gebruik een zachte borstel - verwijder de grasresten uit alle luchtinlaten (X2), de uitwerpopening (X3) en de grasvangbak (X4).
• Gebruik een zachte borstel om grasresten van het kijkvenster te verwijderen (X5).
• Veeg de buitenkant van uw grasmaaier met een droge doek schoon (X6).
• BELANGRIJK:- Gebruik nooit water om uw grasmaaier schoon te maken. Maak de maaier niet schoon met chemische middelen, inclusief benzine, of met oplosmiddelen. Sommige middelen kunnen belangrijke kunststof onderdelen vernielen.
  Uw grasmaaier opbergen:
• Berg de grasmaaier op in een droge ruimte waar

hij niet beschadigd kan raken

Powermax 34E

• Zet de vleugelknoppen los zodat de duwboom over de maaier (Z1) kan worden geklapt en zorg ervoor dat het bovenstuk van de duwboom wordt ondersteund.
• Zet de kantelregelaars los zodat de duwboom over de maaier (Z2) kan worden geklapt en zorg ervoor dat het bovenstuk van de duwboom wordt ondersteund. Let erop dat de blokkeerschijven volledig zijn losgeschroefd (Y1) voor het neerklappen.
• Bewaar de maaier rechtopstaand op de achterwielen zoals geïllustreerd in afb. Z3, waarbij u ervoor zorgt dat de bovenkant van het schakelkastje past in de uitsparing op de onderzijde van de grasvangbak
• Vervang zonodig bouten, moeren of schroeven.
• Maak uw grasmaaier grondig schoon.
• Zorg ervoor dat de elektrische kabel correct wordt opgeborgen, om beschadiging te voorkomen.

Powermax 37E/42E

Aan het einde van het maaiseizoen

Tips voor het oplossen van storingen

De grasmaaier doet het niet

1. Heeft u de juiste startprocedure gevolgd? Raadpleeg 'Uw grasmaaier starten'
2. Is de elektriciteit ingeschakeld?
3. Controleer de zekering in de stekker, indien doorgebrand eventueel vervangen.
4. Blijft de zekering doorbranden? Koppel het apparaat onmiddellijk los van de stroomvoeding en raadpleeg het GARDENA Service Centre.

Gras wordt slecht verzameld

1. Haal de maaier van de stroom af.
2. Maak de buitenkant van de luchtinlaten, uitwerpopening en de onderkant van de behuizing schoon.
3. Stel een hogere maaihoogte in. Raadpleeg hiervoor Instelling maaihoogte.
4. Als het probleem hiermee niet is opgelost: Koppel het apparaat onmiddellijk los van de stroomvoeding en raadpleeg het GARDENA Service Centre.

Maaier vibreert sterk

1. Haal de maaier van de stroom af.
2. Controleer of het blad juist is gemonteerd.
3. Als het blad beschadigd of versleten is, moet u het vervangen door een nieuw blad.
4. Als het probleem hiermee niet is opgelost: Koppel het apparaat onmiddellijk los van de stroomvoeding en raadpleeg het GARDENA Service Centre.
   Grasmaaier is moeilijk te duwen
5. Haal de maaier van de stroom af.
6. In lang gras of op oneffen grond moet de maaihoogte hoger ingesteld worden. Raadpleeg hiervoor Instelling maaihoogte.
7. Controleer of de wielen onbelemmerd kunnen draaien.
8. Als het probleem blijft bestaan: Koppel het apparaat onmiddellijk los van de stroomvoeding en raadpleeg het GARDENA Service Centre.

Reserveonderdelen

Snijblad

GARDENA 34E Art.: 4015-20

GARDENA 37E Art.: 4016-20

GARDENA 42E Art.: 4017-20

Onderdeelnummer: 585207101

Onderdeelnummer: 585207001

Onderdeelnummer: 585206901

Informatie met betrekking tot het milieu

De producten van GARDENA worden geproduceerd volgens EMS (ISO 14001), waarbij, waar dit uitvoerbaar is, gebruik wordt gemaakt van componenten die zijn geproduceerd op de meest milieuvriendelijke manier volgens de werkijzen van het bedrijf en met de mogelijkheid om aan het einde van de levensduur van het product gerecycled te worden.

* De verpakking kan gerecycled worden en plasic componenten zijn van een label voorzien (voor zover dat mogelijk was) voor recycling op categorie.
* Milieubewuste overwegingen dienen mee te spelen bij het weggooien van een product aan het einde van de levensduur.
* Indien nodig, kunt u kontakt opnemen met de gemeentelijke autoriteit voor informatie over de verwerking.

Het symbool op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Garantie /Service

GARDENA geeft op dit product 2 jaar garantie (vanaf de aankoopdatum). Deze garantie heeft betrekking op alle wezenlijke defecten aan het toestel, die aanwijsbaar op materiaal- of fabricagefouten berusten.

Garantie vindt plaats door de levering van een vervangend apparaat of door de gratis reparatie van het apparaat indien aan de volgende voorwaarden is voldaan:

• Het apparaat werd vakkundig en volgens de adviezen in de gebruiksaanwijzing behandeld.
• Noch de koper, noch een onbevoegde derde persoon heeft getracht het apparaat te repareren.

Het aan slijtage onderhevige mes is van de garantie uitgesloten.

Deze garantie van de producent heeft geen betrekking op de ten aanzien van de dealer/verkoper bestaande aansprakelijkheid.

Als u een storing constateert aan uw Powermax Grasmaaier, stuurt u het defecte apparaat samen met de kassabon en een beschrijving van de storing gefrankeerd op naar één van de GARDENA servicecentra die op de achterzijde van deze gebruikshandleiding vermeld staan.

EU CONFORMITEITSVERKLARING

Ondergetekende, Husqvarna AB, S-561 82, Huskvarna, Sweden, bevestigt hierbij dat hieronder genoemde apparaten in de door ons in de handel gebrachte uitvoering voldoen aan de eis van, en in overeenstemming zijn met de EU-richtlijnen, de EU-veiligheidsstandaarden en de voor het product specifieke standaarden. Bij een niet met ons afgestemde verandering aan de apparaten verliest deze verklaring haar geldigheid.

Benaming:......Lawnmower = Grasmaaier

Jaar van de CE-aanduiding....2013

EU-richtlijnen:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Geharmoniseerd EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Met werkgebied gerelateerd emissiekenmerk: Niveau LpA voldoet aan EN60335-2-77 in de tabel.

Trillingen: Waarde avhw voldoet aan EN ISO 20643 in de tabel.

De geluidsniveauwaarden L_WA voldoen aan 2000/14/EC in de tabel.

Controleprocedure conformiteit...... Annex VI

Erkend lichaam.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 05/12/2013

P. Lameli

Technisch Directeur

Houder van technische documentatie

Type	34E	37E	42E
Maaibreedte (cm)	34	37	42
Toerental maaier (rpm)	3700	3600	3500
Vermogen (kW)	1.4	1.6	1.7
Gemeten geluidsvermogen L_WA (dB(A))	94	93	96
Gegarandeerd geluidsvermogen L_WA (dB(A))	96	96	96
Geluidsdruk I_PA (dB(A))	82.9	80.9	84.1
Onzekerheid K_PA (dB(A))	2.5	2.5	2.5
Hand-armtrillingen a_ww (m/s ^2 )	1.30	1.24	1.68
Onzekerheid K_ahw (m/s ^2 )	1.5	1.5	1.5
Gewicht (Kg)	10.9	11.8	12.2

Sterrebeekstraat 163

1930 Zaventem

Phone: [phone]

Mail: [e-mail]

Bosnia / Herzegovina

SILK TRADE d.o.o.

Industrijska zona Bukva bb

74260 Tešanj

Brazil

Palash Comércio e

Importação Ltda.

GARDENA Nederland B.V.

Postbus 50176

1305 AD ALMERE

Phone: [phone]

[e-mail]

Neth. Antilles

Jonka Enterprises N.V.

Sta. Rosa Weg 196

P.O. Box 8200, Curaçao

Phone: [phone]

[e-mail]

New Zealand
