BRUGSANVISNING PowerMax 37 E GARDENA

Elektrisk Plæneklipper

N Bruksanvisning

Elektrisk Gressklipper

FIN Käyttöohje

1. ∅verste håndtag - 37E/42E

2. ∅verste håndtag - 34E

3. Nederste håndtag

4. Kabelclips x 2

5. Händtagsgreb x 2 - 34E

6. Spændskive x 2 - 34E

7. Händtagsbolt x 2 - 34E

8. Justeringsbolt x 2 - 37E/42E

9. Hældningsjustering x 2 - 37E/42E

10.Låseskrue x 2 - 37E/42E

11.Nederste håndtagsskrue x 2

12.Håndtag til græsboks
13.Låg til græsboks
14.Nederste græsboks x 2 - 37E/42E
15.Nederste græsboks - 34E
16.Dækprop - 37E/42E
17.Instruktionsmanual
18.Advarselssymboler
19.Produktmærkningsmærkat
1. ∅vre håndtak - 37E/42E
2. ∅vre håndtak - 34E
3. Nedre håndtak
4. Ledningsklips x2
5. Håndtaksknott x 2 - 34E
6. Underlagsskive x 2 - 34E
7. Håndtaksskrue x 2 - 34E
8. Justeringsskrue x 2 - 37E/42E
9. Hellingsjusterer x 2 - 37E/42E
10.Låseskive x 2 - 37E/42E
11.Nedre håndtaksskrue x 2
12.Oppsamlerhåndtak
13.Oppsamlerlokk
14.Oppsamler, nedre x 2 - 37E/42E
15.Oppsamler, nedre - 34E
16.Bioplugg - 37E/42E
17.Instruksjonsbok
18. Varselsymboler
19. Produkt typeskilt
FIN - SISÄLTÖ
1. Yläkahva - 37E/42E
2. Yläkahva - 34E
3. Alakahva
4. Kaapelikenkä x2
5. Kahvan nuppi x 2 - 34E
6. Aluslevy x 2 - 34E
7. Kahvan pultti x 2 - 34E
8. Säätimen pultti x 2 - 37E/42E
9. Kallistussäädin x 2 - 37E/42E
10.Lukkolevy x 2 - 37E/42E
11. Alakahvan ruuvi x 2
12.Ruoholaatikon kahva
13.Ruoholaatikon kansi
14.Ruoholaatikko alempi x 2 - 37E/42E
15.Ruoholaatikko alempi - 34E
16.Levitystulppa - 37E/42E
17.Käyttöohjeet
18. Varoitussymbolit
19.Tuotteen arvokilpi
I - INDICE CONTENUTI
1. Manico superiore - 37E/42E
2. Manico superiore - 34E
3. Manico inferiore
4. Fermacavo x2
5. Pomello manico x 2 - 34E
6. Rondella x 2 - 34E
7. Bullone manico x 2 - 34E
8. Vite di regolazione x 2 - 37E/42E
9. Regolatore inclinazione x 2 - 37E/42E
10. Disco di bloccaggio x 2 - 37E/42E
11.Vite manico inferiore x 2
12.Manico cesto raccoglierba
13.Coperchio cesto raccoglierba
14.Sezione inferiore cesto
raccoglierba x 2 - 37E/42E
15.Sezione inferiore cesto
raccoglierba - 34E
16.Coperchio pacciame - 37E/42E
17.Manuale di istruzioni
18.Simboli di avvertenza
19. Targhetta specifiche tecniche
1. Mango superior - 37E/42E
2. Mango superior - 34E
3. Mango inferior
4. Clip de cable x2
5. Tirador del mango x 2 - 34E
6. Arandela x 2 - 34E
7. Perno del mango x 2 - 34E
8. Perno de ajuste x 2 - 37E/42E
9. Ajustador de inclinación x 2 - 37E/42E
10. Disco de bloqueo x 2 - 37E/42E
11. Tornillo del mango inferior x 2

N - INNHOLD

E - CONTENIDO

12.Mango del recogecésped
13.Tapa del recogecésped
14. Parte inferior del recogecésped x 2 - 37E/42E
15. Parte inferior del recogecésped - 34E
16. Tapón esparcidor del césped - 37E/42E
17.Manual de instrucciones
18. Símbolos de avisos
19. Etiqueta de régimen del producto
1. Braço superior - 37E/42E2.
2. Braço superior - 34E
3. Braço inferior
4. Clip para cabo x2
5. Botão do braço x 2 - 34E
6. Arruela x 2 - 34E
7. Perno do braço x 2 - 34E
8. Perno ajustador x 2 - 37E/42E
9. Ajustador de inclinação x 2 - 37E/42E
10. Disco de bloqueio x 2 - 37E/42E
11.Parafuso do braço inferior x 2
12.Braço da caixa da relva
13.Tampa da caixa da relva
14. Parte inferior da caixa da relva x 2 - 37E/42E
15.Parte inferior da caixa da relva - 34E
16.Bujão do material vegetal - 37E/42E
17.Manual de Instruções
18.Símbolos de advertência
19.Etiqueta de classificação do produto
1. Uchwyt górny - 37E/42E
2. Uchwyt górný - 34E
3. Uchwyt dolny
4. Zacisk kablowy 2 szt.
5. Pokrętło uchwytu 2 szt. - 34E
6. Podkładka 2 szt. - 34E
7. Śruba uchwytu 2 szt. - 34E
8. Śruba nastawcza 2 szt. - 37E/42E
9. Ustawiacz pochylenia 2 szt. - 37E/42E
10.Nakładka blokująca 2 szt. - 37E/42E
11.Sruba uchwytu dolnego 2 szt.
12.Uchwyt kosza na trawę
13. Pokrywa kosza na trawę
14. Dolna część kosza na trawę 2 szt. - 37E/42E
15.Dolna część kosza na trawę - 34E
16.Zatyczka do ściółkowania - 37E/42E
17.Instrukcja obsługi
18. Symbole ostrzegawcze
19. Tabliczka znamionowa produktu
1. Felső fogantyú - 37E/42E
2. Felső fogantyú - 34E
3. Alsó fogantyú
4. Kábelrögzítő, 2 db
5. Fogantyúgomb, 2db - 34E
6. Alátét, 2 db - 34E
7. Fogantyúcsavar, 2 db - 34E
8. Beállítócsavar, 2 db - 37E/42E
9. Dölésszög-beállító, 2 db - 37E/42E
10. Rögzítőtárcsa, 2 db - 37E/42E
11. Alsó fogantyú csavarja, 2 db
12. A fügyüjtő fogantyúja
13. A fügyüjtő fedele
14. A fügyüjtő alsó része, 2 db - 37E/42E
15. A fügyüjtő alsó része - 34E
16. Mulcsbetét - 37E/42E
17. Felhasználói kézikönyv
18. Figyelmeztető jelzések
19. Teljesítményjelző címke
CZ - PÓPIS STROJE
1. Horní rukojeť - 37E/42E
2. Horní rukojeť - 34E
3. Spodní rukojeť
4. Přichytka kabelu x 2
5. Knoflík rukojeti x 2 - 34E
6. Podložka x 2 - 34E
7. Šroub rukojeti x 2 - 34E
8. Seřizovací šroub x 2 - 37E/42E
9. Seřizovač sklonu x 2 - 37E/42E
10. Pojistný kotouč x 2 - 37E/42E

P - LEGENDA

PL - ZAWARTOSC KARTONU

H - TARTALOMJEGYZÉK

∅verste tekniske embedsmand

Indehaver af teknisk dokumentation

Typ	34E	37E	42E
Klippbredd (cm)	34	37	42
Varvtal på klippanordning (rpm)	3700	3600	3500
Effekt (kW)	1.4	1.6	1.7
Uppmätt ljudeffekt L_WA (dB(A))	94	93	96
Garanterad ljudeffekt L_WA (dB(A))	96	96	96
Ljudtryck L_pA (dB(A))	82.9	80.9	84.1
Osäkerhet K_pA (dB(A))	2.5	2.5	2.5
Hand- / armvibration a_vhw (m/s ^2 )	1.30	1.24	1.68
Oviss K_ahw (m/s ^2 )	1.5	1.5	1.5
Vikt. (Kg)	10.9	11.8	12.2

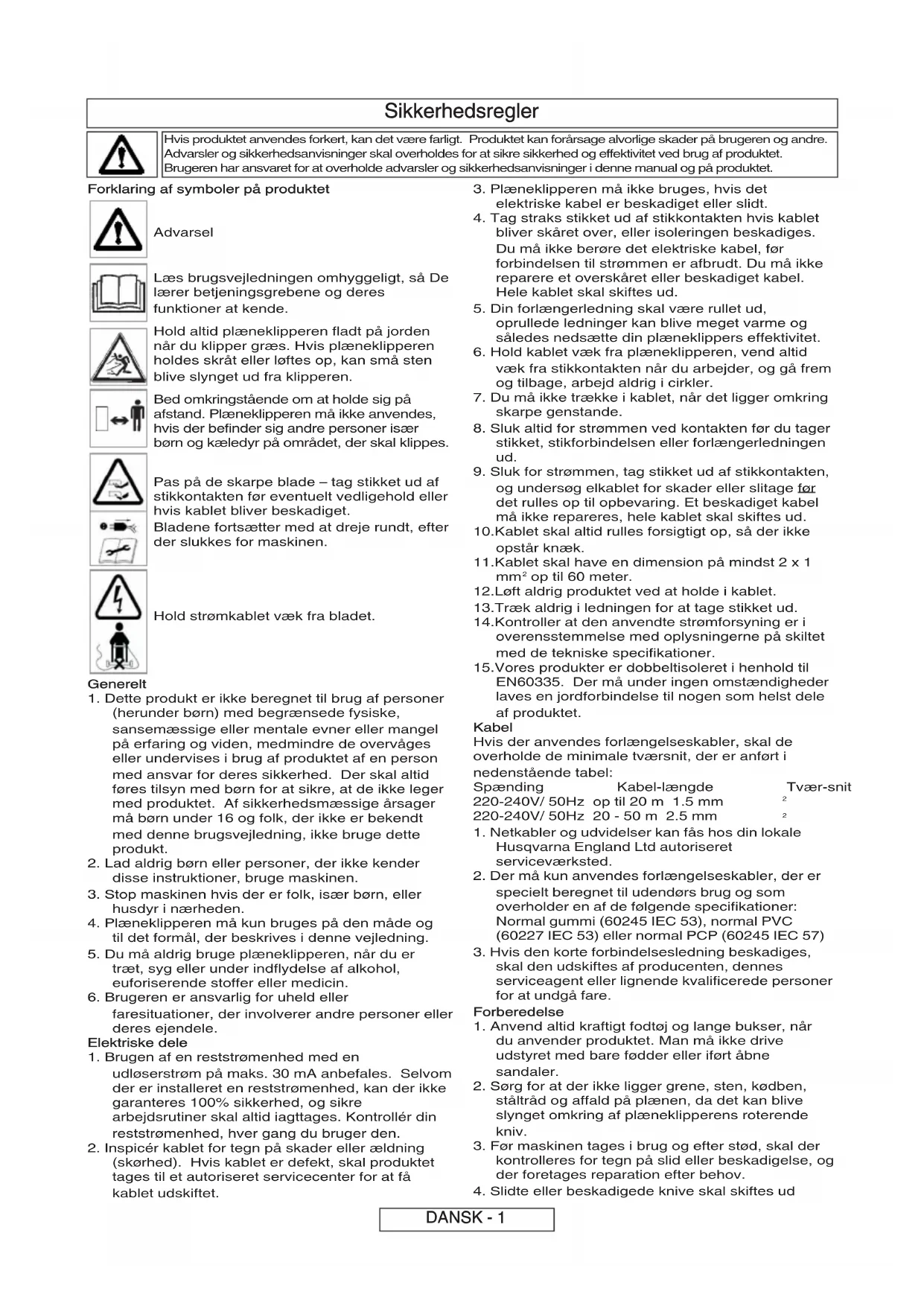

Sikkerhedsregler

Hvis produktet anvendes forkert, kan det være farligt. Produktet kan forårsage alvorlige skader på brugeren og andre. Advarsler og sikkerhedsanvisninger skal overholdes for at sikre sikkerhed og effektivitet ved brug af produktet. Brugeren har ansvaret for at overholde advarsler og sikkerhedsanvisninger i denne manual og på produktet.

Forklaring af symboler på produktet

Advarsel

Læs brugsvejledningen omhyggeligt, så De lærer betjeningsgrebene og deres funktioner at kende.

Hold altid plæneklipperen fladt på jorden när du klipper græs. Hvis plæneklipperen holdes skråt eller løftes op, kan små sten blive slynget ud fra klipperen.

Bed omkringstående om at holde sig på afstand. Plæneklipperen må ikke anvendes, hvis der befinder sig andre personer især børn og kæledyr på området, der skal klippes.

Pas på de skarpe blade – tag stikket ud af stikkontakten før eventuelt vedligehold eller hvis kablet bliver beskadiget. Bladene fortsætter med at dreje rundt, efter der slukkes for maskinen.

Hold strømkablet væk fra bladet.

Generelt

1. Dette produkt er ikke beregnet til brug af personer (herunder børn) med begrænsede fysiske, sansemæssige eller mentale evner eller mangel på erfaring og viden, medmindre de overvåges eller undervises i brug af produktet af en person med ansvar for deres sikkerhed. Der skal altid føres tilsyn med børn for at sikre, at de ikke leger med produktet. Af sikkerhedsmæssige årsager må børn under 16 og folk, der ikke er bekendt med denne brugsvejledning, ikke bruge dette produkt.
2. Lad aldrig børn eller personer, der ikke kender disse instruktioner, bruge maskinen.
3. Stop maskinen hvis der er folk, især børn, eller husdyr i nærheden.
4. Plæneklipperen må kun bruges på den måde og til det formål, der beskrives i denne vejledning.
5. Du må aldrig bruge plæneklipperen, når du er træt, syg eller under indflydelse af alkohol, euforiserende stoffer eller medicin.
6. Brugeren er ansvarlig for uheld eller faresituationer, der involverer andre personer eller deres ejendele.

Elektriske dele

1. Brugen af en reststrømenhed med en udløserstrøm på maks. 30 mA anbefales. Selvom der er installeret en reststrømenhed, kan der ikke garanteres 100% sikkerhed, og sikre arbejdsrutiner skal altid iagttages. Kontrollér din reststrømenhed, hver gang du bruger den.

2. Inspicér kablet for tegn på skader eller ældning (skørhed). Hvis kablet er defekt, skal produktet tages til et autoriseret servicecenter for at få kablet udskiftet.

3. Plæneklipperen må ikke bruges, hvis det elektriske kabel er beskadiget eller slidt.

4. Tag straks stikket ud af stikkontakten hvis kablet bliver skåret over, eller isoleringen beskadiges. Du må ikke berøre det elektriske kabel, før forbindelsen til strømmen er afbrudt. Du må ikke reparere et overskåret eller beskadiget kabel. Hele kablet skal skiftes ud.
5. Din forlængerledning skal være rullet ud, oprullede ledninger kan blive meget varme og således nedsætte din plæneklippers effektivitet.
6. Hold kablet væk fra plæneklipperen, vend altid væk fra stikkontakten når du arbejder, og gå frem og tilbage, arbejd aldrig i cirkler.
7. Du må ikke trække i kablet, når det ligger omkring skarpe genstande.
8. Sluk altid for strømmen ved kontakten før du tager stikket, stikforbindelsen eller forlængerledningen ud.
9. Sluk for strømmen, tag stikket ud af stikkontakten, og undersøg elkablet for skader eller slitage før det rulles op til opbevaring. Et beskadiget kabel må ikke repareres, hele kablet skal skiftes ud.

10. Kablet skal altid rulles forsigtigt op, så der ikke opstår knæk.

11. Kablet skal have en dimension på mindst 2 x 1 mm² op til 60 meter.

12. Løft aldrig produktet ved at holde i kablet.
13. Træk aldrig i ledningen for at tage stikket ud.
14. Kontroller at den anvendte strømforsyning er i overensstemmelse med oplysningerne på skiltet med de tekniske specifikationer.
15. Vores produkter er dobbeltisoleret i henhold til EN60335. Der må under ingen omstændigheder laves en jordforbindelse til nogen som helst dele af produktet.

Kabel

Hvis der anvendes forlængelseskabler, skal de overholde de minimale tværsnit, der er anført i nedenstående tabel:

Spænding Kabel-længde Tvær-snit

220-240V/50Hz op til 20 m 1.5 mm ^2

220-240V/50Hz 20-50m 2.5mm ^2

1. Netkabler og udvidelser kan fås hos din lokale Husqvarna England Ltd autoriseret serviceværksted.
2. Der må kun anvendes forlængelseskabler, der er specielt beregnet til udendørs brug og som overholder en af de følgende specifikationer: Normal gummi (60245 IEC 53), normal PVC (60227 IEC 53) eller normal PCP (60245 IEC 57)
3. Hvis den korte forbindelsesledning beskadiges, skal den udskiftes af producenten, dennes serviceagent eller lignende kvalificerede personer for at undgå fare.

Forberedelse

1. Anvend altid kraftigt fodtøj og lange bukser, när du anvender produktet. Man må ikke drive udstyret med bare fødder eller iført åbne sandaler.
2. Sørg for at der ikke ligger grene, sten, kødben, ståltråd og affald på plænen, da det kan blive slynget omkring af plæneklipperens roterende kniv.
3. Før maskinen tages i brug og efter stød, skal der kontrolleres for tegn på slid eller beskadigelse, og der foretages reparation efter behov.
4. Slidte eller beskadigede knive skal skiftes ud

Sikkerhedsregler

1. Brug kun plæneklipperen i dagslys eller kraftigt elektrisk lys.
2. Brug ikke plæneklipperen på vådt græs, hvis det kan undgås.
3. Pas ekstra på, hvis græsset er vådt, da du kan miste fodfæste.
4. På skråninger skal du være særlig forsigtig, så du ikke mister fodfæste. Brug fodtøj der ikke glider.
5. Klip hen over skråningens overflade, aldrig op og ned.
6. Vær særlig forsigtig, når du ændrer retning på en skråning. Du skal gå, ikke løbe.
7. Sørg for, at du altid står sikkert og stabilt, mens du arbejder, især på skrænter. Græsslåmaskinen må ikke bruges i nærheden af svømme- eller havebassiner.
8. Gå ikke baglæns, når du klipper græs, du kan risikere at falde.
9. Klip ikke græs ved at trække plæneklipperen ind mod dig selv.
10. Sluk for plæneklipperen, før du skubber den hen over andre overflader end græs.
11. Brug aldrig plæneklipperen, hvis skærmen er beskadiget, eller den ikke er monteret.
12. Hold altid hænder og fødder væk fra klippemidlerne, specielt når motoren tændes.
13. Plæneklipperen må ikke hældes på skrå.
14. Sæt ikke hænderne hen til opsamlingsåbningen.
    15.Du må aldrig løfte eller bære en plæneklipper,

mens den kører eller stadig er tilsluttet elnettet.

16.Tag stikket ud af kontakten:

• før du efterlader plæneklipperen uden opsyn, selv i kort tid,
• før du fjerner en blokering,
• før du checker, rengør eller arbejder på maskinen,
• hvis du rammer en genstand. Brug ikke plæneklipperen igen, før du er sikker på, at den fungerer korrekt og sikkert,
• hvis plæneklipperen begynder at vibrere unormalt. Undersøg øjeblikkeligt årsagen. Voldsomme rystelser kan medføre personskade.
  Vedligeholdelse og opbevaring
• Forsigtig: Man må ikke berøre det/de roterende blad(blade)
• Sørg for at alle møtrikker, bolte og skruer er strammet til, så du kan være sikker på, at plæneklipperen er sikker i brug.
• Check ofte græsboksen for slitage eller beskadigelse.
• Skift alle slidte eller beskadigede dele ud af sikkerhedshensyn.
• Brug kun de reservedele, knivbolte, afstandsskiver og blæsehjul der er angivet til dette produkt.
• Pas på ved justering af plæneklipperen så du ikke får fingrene i klemme mellem den bevægelige kniven og de faste dele på maskinen.
• Skal opbevares på et tørt og køligt sted uden for børns rækkevidde. Må ikke opbevares udendørs.

Hvor kan GARDENA PowerMax græsslåmaskinen bruges

GARDENA græsslåmaskinen er designet til at klippe græs i og omkring haven.

Den må ikke bruges på skrænter, der er stejlere end højst 20°.

For at forhindre personskade må græsslåmaskinen

ikke bruges til at trimme buske og hække eller til at skære eller beskære klatreplanter eller græs på tage eller i altankasser. Græsslåmaskinen må heller ikke bruges til at klippe grene eller kviste i stykker eller til at udjævne ujævnheder i jorden.

VIGTIG INFORMATION

Med modtagelsen fra producenten er hjulene i hævet position. Der må ikke tændes for produktet før hjulene sænkes fra hævet position til position 5. (Se fig. A)

Montering af det nederste håndtag på græsslåmaskinen

1. Før de nederste håndtag ind i huset og tryk ned (B1).

2. Brug en pozi skruetrækker til at sætte skruerne ind i huset og håndtagene og skru håndtagene helt fast (B2).

Montering af øverste håndtag på nederste håndtag.

Kun Powermax 34E

1. Sørg for at det øverste håndtag er placeret korrekt med låseknappen på afbryderdåsen øverst.
2. Sørg for at det øverste håndtag (C1) og det nederste håndtag (C2) er rettet korrekt ind efter hinanden.
   Der er to huller til justering af det øverste håndtag.
3. Montér skrue (C3), spændskive (C4) og vingeknop (C5). Spænd vingeknoppen fast.
4. Gentag på den modsatte side.
5. Fastgør kablet på håndtagene med de medfølgende klemmer. Se Indhold-siden for position.
   Tjek at kablet ikke sidder i klemme mellem det øverste og nederste håndtag.

1. Før justeringsbolten (D1) gennem det nederste håndtag. Gentag i den anden side.
2. Placer hældningsjusteringen (D2) over justeringsbolten, og fastgør den til det nederste håndtag, og kontroller, at den klikker på plads. Gentag i den anden side.
3. Placer det øverste håndtag på gulvet, som vist på illustrationen i fig. E, monter det på justeringsbolten i begge sider, og kontroller, at det vedhæftede kabel klikker på plads i hældningsjusteringen (E1).
4. Monter låseskruen (F1) på justeringsbolten, og drej to gange med uret i retning af låsesymbolet (G).
5. Løft det øverste håndtag op i brugsposition (H), og stram låseskruen helt i retning af låsesymbolet (G).
6. Sæt kablet fast til det øverste og nederste håndtag med de medfølgende clips (J).

Montering af græsopsamler

Montering af græsopsamlerhåndtag

1. Før græsopsamlerens håndtag ind i rillerne på den øverste del af græsopsamleren og tryk på det, indtil det klikker helt på plads. (K1)
2. Se på undersiden af låget (K2) og sørg for, at græsopsamlerhåndtaget sidder helt fast.

Montering af græsopsamler

1. Kun Powermax 37E og 42E:- Sæt de to halvdele af græsopsamleren sammen ved at rette klemmerne ind efter hinanden. Sørg for at alle klemmer er placeret korrekt, før de klikkes fast i position. (L)
2. Powermax 34E / 37E & 42E:- Sæt græsopsamlerens låg fast på den samlede græsopsamler ved at rette klemmerne ind efter hinanden. Sørg for at alle klemmer er placeret korrekt, før de klikkes fast i position (M)

Montering af samlede græsopsamleren på græsslåmaskinen.

1. Løft sikkerhedsklappen (N1)

2. Kun Powermax 37E og 42E:- Fjern dækproppen (V1) fra udkastkanalen (N2).

3. Sørg for at udkastkanalen er ren og fri for materiale (N2)
4. Sæt den samlede græsboks fast på de 2 monteringspunkter (N3) bag på huset, som vist på tegning P1
5. Sæt sikkerhedsklappen oven på græsopsamleren. Sørg for at græsopsamleren sidder helt fast.
   • VIGTIGT ! EFTER MONTERING SKAL DET TJEKKES, AT DER IKKE ER NOGEN MELLEMRUM MELLEM SIKKERHEDSKLAPPEN OG GRÆSOPSAMLEREN.
6. Afmontering foretages i den modsatte rækkefølge.
7. For større græsområder, hvor græsopsamling ikke er påkrævet, kan græsslåmaskinen bruges med græsopsamleren. Sørg for at klappen er helt lukket. Sikkerhedsklappens design betyder, at det afklippede græs bliver udstødt nedad bag maskinen.

Justering af klippehøjde

• Klippehøjden justeres ved at hæve eller sænke hjulene med højdejusteringsarmen (A)
• Der er fem klippehøjder på dette produkt. (20 - 60 mm) Klippehøjder:-

1 & 2 - Lav, 3 - Medium, 4 & 5 - Høj

• BEMAERK

En medium klippehøjde anbefales for de fleste græsplæner. Plænens og græsopsamlingens kvalitet vil blive forringet, hvis der klippes for lavt.

Justering af håndtagshøjde - Kun Powermax 37E/42E

Dette produkt er udstyret med et justerbart håndtag med 5 forskellige positioner, der kan indstilles til brugerens højde.(Q) Justering af håndtagets højde.

1. Drej begge låseskruer (R1) mod urets retning (ca. to gange) i retning af lås op-symbolet (R2), indtil tænderne slipper (R3), og sørg for, at det øverste håndtag er

1. Juster håndtagets position til en behagelig højde, og kontroller, at indikatoren på låseskruen (R4) er i samme position på begge hældningsjusteringer.
2. Stram begge låseskruer helt.

Start og stop

Sådan startes græsslåmaskinen

1. Tilslut forlængelseskablet til bagsiden af afbryderdåsen (S1)
2. Dan en løkke i kablet og skub løkken gennem rillen. (S2)
3. Fastgør denne ved at føre løkken over krogen og træk kablet tilbage gennem rillen (S3).

4. Sæt stikket i stikkontakten og tænd for denne.
   Afbryderdåsen er udstyret med en låseknap (S4) for at forhindre utilsigtet start.

5. Tryk låseknappen (S4) på afbryderdåsen ned og hold den i denne position, mens en af Start/Stoparmene trykkes mod det øverste håndtag (S5).

6. Fortsæt med at trykke start/stop-armen mod det øverste håndtag og frigør låseknappen (S6).
7. BEMÆRK – Der er to start/stop-arme. De kan begge bruges til at starte græsslåmaskinen.
   Sådan startes græsslåmaskinen
8. Slip trykket på Start/Stop-armen.

Græsopsamler fuld-vindue

- Efterhånden som græsopsamleren fyldes, vil græsset kunne ses gennem vinduet (T1).

- Når vinduet/græsopsamleren er fyldt, er det tid til at tømme græsopsamleren.

Formuldningsprop - Kun Powermax 37E/42E

Brug græsslåmaskinen til formuldning

1. Sammen med din græsslåmaskine leveres der en formuldningsprop. (V1)
2. Stop din græsslåmaskine, som beskrevet i Start og stop.
3. Løft sikkerhedsklappen og sæt

formuldningsproppen ind i den bagerste udkastkanal, (V2) sørg for, at den sidder helt fast. (V3)

1. Formuldningsproppen forhindrer græs i at blive opsamlet ved at blokere opsamlingskanalen på undersiden af huset. (V4)

Græsslåning

Produktet kan bruges til at klippe græs med de følgende metoder:-

1. Græsopsamler påmonteret:- græsset opsamles effektivt og sammenpresses i græsopsamleren. (P1)
2. Formuldningsenhed (bio-klip) påmonteret - Kun Powermax 37E og 42E:- græsset hakkes meget fint og returner næringsstoffer til græsplænen (V3)
3. Bagudkast:- Klipper langt græs effektivt uden behov for at tømme græsopsamleren (P2)

Græsslåning

1. Start med at slå kanten tættest på stikkontakten, så kablet ligger på det område af græsplænen, som du allerede har klippet.
2. Slå græsplænen to gange om ugen i vækstsæsonen, da græsplænen vil lide, hvis mere

end en tredjedel af græsets længde klippes på en gang.

Græsslåmaskinen må ikke overbelastes Hvis der klippes græs, der er langt og tykt, kan det medføre at motorhastigheden falder, hvilket kan høres på motorlyden. Hvis motorhastigheden falder, kan græsslåmaskinen overbelastes, hvilket kan forvolde skade. Når der klippes langt og tykt græs, kan belastningen reduceres ved først at klippe med høj klippehøjde. Se Justering af klippehøjde

Trimmer (W1)

Gør det muligt at trimme tæt på mure og hegn

Sådan plejes græsslåmaskinen

Rengøring

• BRUG HANDSKER
- VIGTIGT:- Det er meget vigtigt, at græsslåmaskinen holdes ren. Græsafklip, der efterlades i luftindtagene eller under huset, kan udgøre en potentiel brandfare.
1. Fjern græsset under huset med en børste. (X1)
2. Brug en blød børste og fjern græsafklip fra alle luftindtag (X2), udkastkanalen (X3) og græsopsamleren (X4).
3. Brug en blød børste til at fjerne græsafklip fra skuevinduet (X5).
4. Tør oversiden af græsslåmaskinen med en tør klud (X6).
- VIGTIGT- Der må aldrig bruges vand til rengøring af græsslåmaskinen. Den må ikke rengøres med kemikalier, heriblandt benzin, eller opløsningsmidler – nogle af disse kan ødelække vigtige plastdele.

Sådan opbevares græsslåmaskinen:

- Skal opbevares på et tørt sted, hvor græsslåmaskinen er beskyttet mod beskadigelse.

Powermax 34E

• Løsn hældningsjusteringerne for at folde håndtagene ned over produktet (Z2), og kontroller, at det øverste håndtag er understøttet. Sørg for, at låseskruerne er helt løsnet (Y1), før du folder håndtagene.
• Opbevar produktet oprejst på de bagerste hjul, som vist på fig. Z3, og sørg for, at den øverste del af afbryderkassen er placeret i hulningen på undersiden af græsboksen.

Ved klippesæsonens afslutning

1. Udskift bolte, møtrikker og skruer som nødvendigt.
2. Rengør græsslåmaskinen grundigt.
3. Sørg for at elkablet opbevares korrekt for at undgå beskadigelse.

Fejlfindingstips

Hvis maskinen ikke starter

1. Bliver den korrekte Startprocedure fulgt? Se 'Sådan startes græsslåmaskinen'
2. Er der tændt for strømmen?
3. Tjek, at der er sikring i stikket, hvis den er sprunget, skal den udskiftes.
4. Bliver sikringen ved med at springe?: Tag straks stikket ud af stikkontakten og kontakt dit GARDENA Service Center.

Dårlig græsopsamling

1. Tag stikket ud af stikkontakten.
2. Rengør ydersiden af luftindtagene, udkastkanalen og undersiden af huset.
3. Forøg klippehøjden. Se Justering af klippehøjde
4. Hvis dårlig græsopsamling vedvarer: Tag straks stikket ud af stikkontakten og kontakt dit GARDENA Service Center.

For stor vibration

1. Tag stikket ud af stikkontakten.
2. Er skærebladet monteret korrekt?
3. Hvis skærebladet er beskadiget eller slidt, skal det udskiftes med et nyt.
4. Hvis vibration vedbliver: Tag straks stikket ud af stikkontakten og kontakt dit GARDENA Service Center.

Græsslåmaskinen bliver tung at skubbe

1. Tag stikket ud af stikkontakten.
2. Ved langt græs eller ujævn overflade skal klippehøjden hæves til en højere position. Se Justering af klippehøjde
3. Tjek at hjulene kan rotere frit.
4. Hvis problemet vedvarer: Tag straks stikket ud af stikkontakten og kontakt dit GARDENA Service Center.

Reservedele

Blad

GARDENA 34E Art.: 4015-20

GARDENA 37E Art.: 4016-20

GARDENA 42E Art.: 4017-20

Delnummer: 585207101

Delnummer: 585207001

Delnummer: 585206901

Miljømæssige Oplysninger

GARDENA er fremstillet i henhold til et miljøstyringssystem (ISO 14001), der, hvor det er praktisk muligt, anvender komponenter, som fremstilles på den mest ansvarlige vis miljømæssigt, i overensstemmelse med virksomhedsprocedurer og med mulighed for genbrug i slutningen af produktets levetid.

• Emballagen kan genbruges, og plastikkomponenter er mærket (hvor det er praktisk muligt) med henblik på kategoriseret genbrug.
• Miljøbevidsthed er en vigtig faktor ved bortskaffelse af produkter, der er slidt op.
• Kontakt om nødvendigt Deres lokale myndigheder for at få oplysninger om bortskaffelse.

Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Det skal i stedet indleveres på en genbrugsstation, hvor man tager sig af elektrisk og elektronisk udstyr. Når du bortskaffer dette produkt korrekt, er du med til at forhindre den negative indvirkning, der ellers kan være på sundhed og miljø. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.

Garanti / Service

GARDENA giver 2 års garanti på dette produkt (starter fra købsdatoen). Denne garanti dækker alle alvorlige fejl på enheden, som kan påvises at være materiale- eller produktionsfejl.

Under garantien vil vi enten reparere eller erstatte produktet gratis, hvis de følgende betingelser er gældende:

- Enheden skal være håndteret korrekt i overensstemmelse med de krav, der er anført i brugsvejledningen.

- Hver køber eller en ikke-autoriseret tredjepart må have forsøgt at reparere enheden. Bladet er en sliddel og er ikke dækket af garantien. Producentens garanti påvirker ikke brugerens eksisterende garantikrav mod forhandleren/ sælgeren. Hvis der opstår en fejl med din Powermax græsslåmaskine, bedes du returnere den defekte enhed, sammen med kvitteringen og en beskrivelse af fejlen, frankeret til et af de GARDENA Service Centre, som er anført på bagsiden af denne brugsvejledning.

EU OVERENSSTEMMELSESERKLÆRING

Undertegnede Husqvarna AB, S-561 82, Huskvarna, Sweden, Tyskland, bekræfter hermed, at den nedenfor anførte enhed var i overensstemmelse med de harmoniserede EU-retningslinier, EU-sikkerhedsstandarder samt produktspecifikke, da den forlod vores fabrik. Dette certifikat bliver ugyldigt, hvis enheden modificeres uden vores godkendelse.

Betegnelse:......Lawnmower = Plæneklipper

Betegnelsestype(r):....34E, 37E, 42E

CE-afmærkningsår....2013

EU-direktiver:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Harmoniseret EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Arbejdsområderelateret emissionskarakterstik Niveau L _pA i henhold til EN60335-2-77 anført i tabellen.

Vibrations- Værdi avhw i henhold til EN ISO 20643 anført i tabellen.

Støjniveau L _WA -værdier i henhold til 2000/14/EF anført i tabellen.

Procedure for overensstemmelsesvurdering...... Annex VI

Bemyndiget organ....Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 05/12/2013

P. Lameli

∅verste tekniske embedsmand

Indehaver af teknisk dokumentation

Type	34E	37E	42E
Klippebredde (cm)	34	37	42
Klippeenhedens rotationshastighed (rpm)	3700	3600	3500
Elektricitet (kW)	1.4	1.6	1.7
Målt støjniveau L_WA (dB(A))	94	93	96
Garanteret støjniveau L_WA (dB(A))	96	96	96
Lydtryk L_pA (dB(A))	82.9	80.9	84.1
Usikkerhed K_pA (dB(A))	2.5	2.5	2.5
Hånd-/armvibration a_vhw (m/s ^2 )	1.30	1.24	1.68
Usikkerhed K_ahw (m/s ^2 )	1.5	1.5	1.5
Vægt(Kg)	10.9	11.8	12.2

Sikkerhet

Hold andre unna der du klipper. Ikke klipp mens andre, særlig barn eller dyr, er i nærheten.

Hold strømledningen unna bladet.

Generelt

Montere nedre håndtak på gressklipperen

- Oppbevar på et tört sted hvor gressklipperen er beskyttet mot skade

Powermax 34E

Bladet er en slitedel, og er derfor ikke dekket av garantien.

Salgsafdelning Danmark

Box 9003

S-200 39 Malmö

[e-mail]

Estonia

Husqvarna Eesti OÜ
