РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PowerMax 37 E GARDENA

BG Ремонти могат да се извършват единствено от центровете по подръжката на GARDENA или упълномощени от нея представители.

1. Горна ръкохватка - 37E/42E

2. Горна ръкохватка - 34Е

3. Долна ръкохватка

4. Кабелна скоба x2

5. Сферична ръкохватка х 2 - 34Е

6. Шайба x 2 - 34E

7. Болт на ръкохватка х 2 - 34Е

8. Регулиращ болт x 2 - 37E/42E

9. Регулатор на наклона x 2 - 37E/42E

11.Винт на долната ръкохватка х 2

12.Ръкохватка на кутията за трева

13.Капак на кутията за трева

14.Долна кутия за трева x 2 - 37E/42E

16.Преграда за мулчиране - 37E/42E

17.Ръководство

1. Предупредителни символи

19.Етикет за категория на продукта

AL - PËRMBAJTJA

1. Doreza e sipërme - 37E/42E

2. Doreza e sipërme - 34E

3. Doreza e poshtme

4. Kapëse kabllosh x2

5. Koka doreze x 2 - 34E

6. Rondele x 2 - 34E

7. Bulona doreze x 2 - 34E

8. Bulona regjistrues x 2 - 37E/42E

9. Regjistrues pjerrësie x 2 - 37E/42E

10. Disk blokimi x 2 - 37E/42E

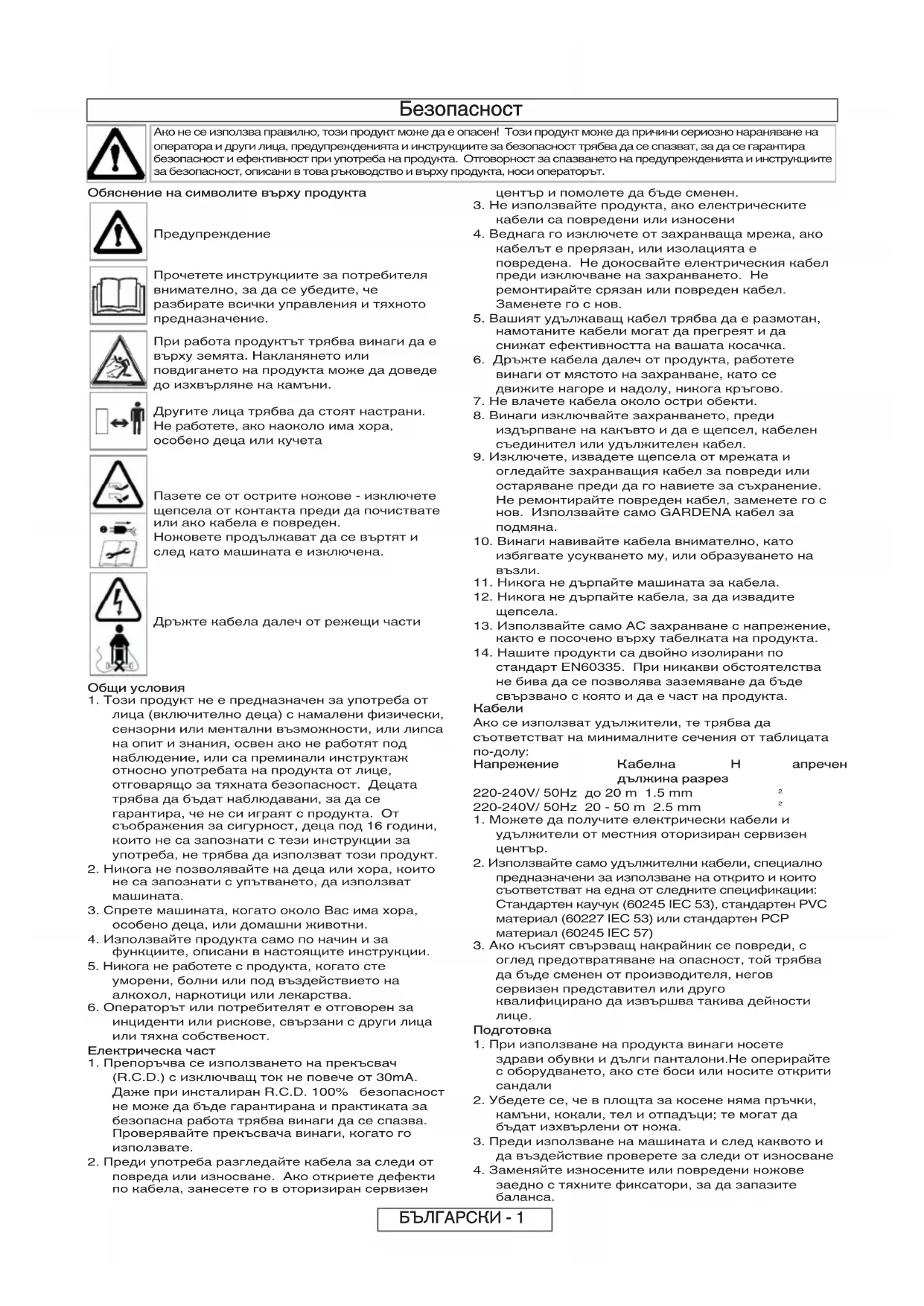

Ако не се използва правилно, този продукт може да е опасен! Този продукт може да причини сериозно нараняване на оператора и други лица, предупрежденията и инструкциите за безопасност трябва да се спазват, за да се гарантира безопасност и ефективност при употреба на продукта. Отговорност за спазването на предупрежденията и инструкциите за безопасност, описани в това ръководство и върху продукта, носи операторът.

Обяснение на символите върху продукта

Предупреждение

Прочетете инструкциите за потребителя внимателно, за да се убедите, че разбирате всички управления и тяхното предназначение.

При работа продуктът трябва винаги да е върху земята. Накланянето или повдигането на продукта може да доведе до изхвърляне на камъни.

Другите лица трябва да стоят настрани. Не работете, ако наоколо има хора, особено деца или кучета

Пазете се от острите ножове - изключете щепсела от контакта преди да почиствате или ако кабела е повреден. Ножовете продължават да се въртят и след като машината е изключена.

Дръжте кабела далеч от режещи части

Общи условия

1. Този продукт не е предназначен за употреба от лица (включително деца) с намалени физически, сензорни или ментални възможности, или липса на опит и знания, освен ако не работят под наблюдение, или са преминали инструктаж относно употребата на продукта от лице, отговарящо за тяхната безопасност. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с продукта. От съображения за сигурност, деца под 16 години, които не са запознати с тези инструкции за употреба, не трябва да използват този продукт.
2. Никога не позволявайте на деца или хора, които не са запознати с упътването, да използват машината.
3. Спрете машината, когато около Вас има хора, особено деца, или домашни животни.
4. Използвайте продукта само по начин и за функциите, описани в настоящите инструкции.
5. Никога не работете с продукта, когато сте уморени, болни или под въздействието на алкохол, наркотици или лекарства.
6. Операторът или потребителят е отговорен за инциденти или рискове, свързани с други лица или тяхна собственост.

Електрическа част

1. Препоръчва се използването на прекъсвач (R.C.D.) с изключващ ток не повече от 30mA. Даже при инсталиран R.C.D. 100% безопасност не може да бъде гарантирана и практиката за безопасна работа трябва винаги да се спазва. Проверявайте прекъсвача винаги, когато го използвате.
2. Преди употреба разгледайте кабела за следи от повреда или износване. Ако откриете дефекти по кабела, занесете го в оторизиран сервисен

център и помолете да бъде сменен.

1. Не използвайте продукта, ако електрическите кабели са повредени или износени
2. Веднага го изключете от захранваща мрежа, ако кабельт е прерязан, или изолацията е повредена. Не докосвайте електрическия кабел преди изключване на захранването. Не ремонтирайте срязан или повреден кабел. Заменете го с нов.
3. Вашият удължаващ кабел трябва да е размотан, намотаните кабели могат да прегреят и да снижат ефективността на вашата косачка.
4. Дръжте кабела далеч от продукта, работете винаги от мястото на захранване, като се движите нагоре и надолу, никога кръгово.
5. Не влачете кабела около остри обекти.
6. Винаги изключвайте захранването, преди издърпване на какъвто и да е щепсел, кабелен съединител или удължителен кабел.
7. Изключете, извадете щепсела от мрежата и огледайте захранващия кабел за повреди или остаряване преди да го навиете за съхранение. Не ремонтирайте повреден кабел, заменете го с нов. Използвайте само GARDENA кабел за подмяна.
8. Винаги навивайте кабела внимателно, като избягвате усукването му, или образуването на възли.
9. Никога не дърпайте машината за кабела.
10. Никога не дърпайте кабела, за да извадите щепсела.
11. Използвайте само АС захранване с напрежение, както е посочено върху табелката на продукта.
12. Нашите продукти са двойно изолирани по стандарт EN60335. При никакви обстоятелства не бива да се позволява заземяване да бъде свързвано с която и да е част на продукта.

Кабели

Ако се използват удължители, те трябва да съответстват на минималните сечения от таблицата по-долу:

Напрежение Кабелна Н апречен дължина разрез

220-240V/ 50Hz до 20 m 1.5 mm

1. Можете да получите електрически кабели и удължители от местния оторизиран сервисен център.
2. Използвайте само удължителни кабели, специално предназначени за използване на открито и които съответстват на една от следните спецификации: Стандартен каучук (60245 IEC 53), стандартен PVC материал (60227 IEC 53) или стандартен PCP материал (60245 IEC 57)
3. Ако късият свързващ накрайник се повреди, с оглед предотвратяване на опасност, той трябва да бъде сменен от производителя, негов сервизен представител или друго квалифицирано да извършва такива дейности лице.

Подготовка

1. При използване на продукта винаги носете здрави обувки и дълги панталони. Не оперирайте с оборудването, ако сте боси или носите открити сандали
2. Убедете се, че в площа за косене няма пръчки, камъни, кокали, тел и отпадъци; те могат да бъдат изхвърлени от ножа.
3. Преди използване на машината и след каквото и да въздействие проверете за следи от износване
4. Заменяйте износените или повредени ножове заедно с тяхните фиксатори, за да запазите баланса.

Безопасност

Употреба

1. Използвайте продукта само на дневна светлина или добро изкуствено осветление.
2. Избягвайте работата върху мокра трева, когато е възможно.
3. Внимавайте при мокра трева, можете да загубите опора под краката си.
4. При наклони, бъдете особено внимателни за наличието на опора и носете обувки, които не се хлъзгат.
5. Работете с машината надлъжно спрямо лицето на наклона, никога нагоре и надолу.
6. Бъдете особено внимателни при смяна на посоката по наклон. Винаги ходете, не тичайте.
7. Уверете се, че винаги заемате безопасна и стабилна позиция докато работите, особено при склонове. Не използвайте косачката в близост до басейни или градински езера.
8. Не се движете назад, докато косите, можете да се спънете.
9. Никога не косете трева, движейки машината по посока към вас.
10. Изключете, преди да придвижвате машината по други повърхности, различни от трева.
11. Никога не работете с машината, ако защитните планки са повредени или не са поставени на място.
12. Дръжте винаги ръцете и краката си далеч от режещи части, особено при включване на двигателя.
13. Не накланяйте машината при работещ двигател.

14. Не поставяйте ръцете си близо до отвора за изхвърляне на трева.

15. Никога не повдигайте или местете машината, когато работи или е все още включена към захранвощата мрежа.

16. Извадете щепсела от захранването:
17. преди да оставите машината без наблюдение за какъвто и да е период от време;
18. преди освобождаване на блокировка;
19. преди проверка, почистване или работа с уреда;
20. ако ударите някакъв обект. Не използвайте уреда, ако не сте сигурни, че е в безопасно за работа състояние.;
21. ако има анормални вибрации. Проверете веднага. Прекалената вибрация може да причини нараняване.

Поддръжка и съхранение

1. Внимание - не докосвайте въртящото се острие(та).

2. Всички гайки, болтове и винтове трябва да са затегнати, за да бъде уреда в безопасно за работа състояние.

3. Проверявайте редовно коша за трева за износване или пукнатини.

4. Заменяйте износените или повредени части.

5. Използвайте за замяна само нож и болт за закрепването му, които са посочени за този уред.

6. Бъдете внимателни по време на регулиране, за да избегнете захващане на пръстите между движещите се ножове и фиксираните части на уреда.

7. Съхранявайте в сухо прохладно място и далеч от достъп на деца. Не съхранявайте уреда на открито.

Къде да използвате Вашата косачка GARDENA PowerMax

Косачката GARDENA е разработена за косене на поляни в и около градината.

Не я използвайте на склон, по стъмен от 20° максимум.

За избягване на нараняване, косачката не трябва да се използва за подрязване на храсталаци, жив

плет, ниски храсти, за подрязване и кастрене на катерливи растения или трева по покриви или на балкони. Освен това, косачката не трябва да се използва за рязане на клони, вейки или за изравняване на не равности на почвата.

ВАЖНА ИНФОРМАЦИЯ

При доставяне от производителя, колелата на косачката са във вдигнато положение. Не включвайте продукта преди да сте променили положението на колелата в позиция 5. (Вижте фиг. А)

Монтиране на долната дръжка към косачката за трева

1. Вмъкнете долните дръжки в платформата и натиснете надолу (В1).

2. С помощта на насочена отвертка поставете винтовете в платформата и дръжките и затегнете докрай (В2).

Монтиране на горната дръжка към долната дръжка

Camo Powermax 34E

1. Уверете се, че горната дръжка е поставена правилно и че заключващият бутон при стартовата кутия е на най-горна позиция.
2. Уверете се, че горната дръжка (C1) и долната (C2) са правилно подравнени. Разположени са два отвора за регулиране височината на горната дръжка.
3. Поставете винта (C3), шайбата (C4) и ушатия винт (C5). Затегнете ушатия винт.
4. Повторете същото от другата страна.
5. Напаснете кабела към дръжките с предоставените щипки. За информация как да позиционирате вижте страницата на съдържанието. Проверете дали кабелът не е заседнал между горната и долната дръжка.

Само Powermax 37E и 42E

1. Прекарайте регулирация болт (D1) през долната ръкохватка. Повторете това и от другата страна.
2. Поставете регулатора за наклона (D2) над регулирация болт и го прикрепете към долната ръкохватка, като се уверите, че с щракване застава в необходимото положение. Повторете това и от другата страна.
3. Поставете горната ръкохватка върху пода както е показано на Фиг. Е и я поставете върху регулиращите болтове от двете страни, като се уверите, че свързаният кабел е вмъкнат в скобата на регулатора за наклона (E1).
4. Поставете фиксирация диск (F1) върху регулирация болт и го завъртете два пъти по часовника по посока на символа за заключване (G).
5. Повдигнете горната ръкохватка в положение, удобно за потребителя (Н) и затегнете докрай фиксирация диск по посока на символа за заключване (G).
6. Прикрепете кабела към горната и долна ръкохватки с предоставените скоби (J).

Сглобяване на коша за трева

Монтиране на дръжката на коша за трева

1. Поставете дръжката на коша за трева в отворите в горната част на коша и я натиснете, докато щракне и се застопори на място. (K1)

2. Като погледнете от вътрешната страна на капака (K2), уверете се, че закопчалките на дръжката на коша за трева са застопорени добре.

Сглобяване на коша за трева

1. Camo Powermax 37E и 42E:- Поставете двете половини на коша за трева една до друга, така че закопчалките да са подравнени. Уверете се, че всички закопчалки са разположени правилно една спрамо друга преди да ги застопорите на място. (L)

2. Powermax 34E / 37E & 42E:- Поставете капака на коша за трева върху сглобения кош като подравните закопчалките. Уверете се, че всички закопчалки са правилно разположени една спрямо друга преди да ги застопорите на място (М)

Поставяне на сглобеното отделение за трева в косачката.

1. Повдигнете капака за безопасност (N1)

2. Само Powermax 37E и 42E:- Извадете преградата за мулчиране (V1) от изходния канал (N2).

3. Уверете се, че улеят за изхвърляне е чист и не съдържа остатъци (N2)

4. Поставете напълно сглобеното отделение върху двете точки за разположение (N3) в задния край, както е илюстрирано на снимката. P1

5. Поставете капака за безопасност върху отделението за трева. Уверете се, че то е сигурно захванато.

- Изваждането става по обратния ред.

- За по-големи райони с трева, където събирането на трева не е задължително, можете да косите без отделението за трева. Уверете се, че капакът за безопасност е напълно затворен. Дизайнът му позволява оксената трева да бъде изхвърлена надолу зад машината.

Регулиране на височината на косене

- Височината на косене се регулира посредством повишаване или понижаване нивото на колелата чрез лоста за регулиране на височината (A)

- Съществуват пет височини на косене за този продукт (20 - 60 mm).

Височини на разрез:-

1 & 2 - Малка, 3 - Средна, 4 & 5 - Голяма

• ЗАБЕЛЕЖКА

За повечето поляни се препоръчва средна височина на косене. Качеството на Вашата поляна ще се влоши и събираемостта ще е слаба, ако косите твърде ниско.

Регулиране височината на ръкохватката – само за Powermax 37E/42E

Този продукт е съоръжен с регулируема ръкохватка, позволяваща 5 различни позиции, в зависимост от височината на оператора.(Q)

Регулиране височината на ръкохватката

1. Завъртете двата фиксиращи диска (R1) обратно на часовника (приблизително 2 оборота) по посока на символа за отключване (R2), докато зъбите се отделят (R3), като през

цялото време поддържате горната ръкохватка.

1. Регулирайте положението на ръкохватката на комфортна височина, като се уверите, че индикаторът на фиксирация диск (R4) е в една и съща позиция и при двата регулатора за наклон.

2. Затегнете до упор и двата фиксиращи диска.

Стартиране и спиране

За да стартирате косачката си

1. Поставете удължения кабел отзад в стартовата кутия.(S1)

2. Направете примка с кабела и я пъхнете през процепа. (S2)

3. За да вържете, поставете примката над куката и дръпнете кабела назад пред процепа (S3).

4. Включете щепсела в контакта и включете машината.

Стартовата кутия съдържа заключващ бутон (S4) с цел предотвратяване на случайно стартиране.

1. Натиснете и задръжте заключващия бутон (S4) на

стартовата кутия, след което притиснете един от лостовете за Старт/Стоп към горната дръжка (S5).

1. Продължавайте да притискате лоста и освободете заключващия бутон (S6).

- ЗАБЕЛЕЖНА - Обор удвани са два лоста Старт/Стоп. Всеки един от тях може да се използва за стартиране на косачката.

За да изключите косачката

1. Освободете натиска върху лоста Старт/Стоп.

Изпълнен прозорец на коша за трева

- С пълненето на коша за трева, тревата ще започва да се вижда през прозореца (T1).

- Когато прозореца/коша за трева се запълни, е време коша да бъде изпразнен.

Накрайник за торене - само за Powermax 37E/42E

Употреба за торене

1. Вашата косачка е доставена заедно с накрайник за торене. (V1)

2. Спрете косачката, както е описано в Пускане и Спиране.

3. Повдигнете обезопасителния капак и поставете

накрайника за торене в задната част, където се изхвърля тревата (V2) и се уверете, че е застопорен на място. (V3)

1. Накрайника за торене не позволява тревата да бъде събирана, като блокира отвора за събиране в долната част на корпуса. (V4)

Как се коси

Вашият продукт може да бъде използван за косене на трева по следните начини:-

1. С поставен кош за трева:- тревата се събира ефективно и плътно в коша за трева. (P1)
2. С поставен накрайник за торене - само за Powermax 37E/42E:- окосената трева се нарязва на ситно, за да се върнат хранителните вещества на Вашата морава (V3).
3. С изхвърляне отзад:- Ефективно коси дълга трева без да има нужда да се изправва коша за трева (P2)
4. Започнете с косене на края на поляната, в най- голяма близост до електрически контакт, така че кабелът да лежи вържу вече окосената част.
5. Косете тревата два пъти седмично по време на периода на растеж, поляната Ви ще страда, ако

Как се коси

се отреже повече от една трета от дължината й при едно рязане.

Не претоварвайте косачката Косенето на висока и гъста трева може да предизвика падане на скоростта на мотора, ще чуете промяна в звука му. Ако скоростта на мотора падне, това може да доведе до претоварването му, което от своя страна може да предизвика повреда. При косенето на висока и гъста трева, ако при първото минаване се зададе високо степен на височината на косене, това ще спомогне за намаляване на натоварването Вижте Регулиране на височината на косене

Гребен за ръбове (W1)

Позволява подрязване близо до стени и огради

Подръжка на касачката

Почистване

• ИЗПОЛЗВАЙТЕ РЪКАВИЦИ
- ВАЖНО:- Изключително важно е да поддържате косачата чиста. Стръкчета трева, останали във входните отвори на въздухопровода или под платформата, могат да се превърнат в потенциална опасност от пожар.

1. Почистете тревата под платформата с четка. (X1)

2. Използвайки мека четка, почистете стръкчетата трева от всички входни отвори на въздухопровода (X2), улея за изхвърляне (X3) и отделението за трева (X4).

3. Като използвате мека четка, премахнете тревата полепнала по прозореца за наблюдение (X5).

4. Избършете повърхността на косачката със сух парцал (X6).

- ВАЖНО:- Никога не използвайте вода за почистване на косачката. Не използвайте химикали, включително бензин или разредители - някои от тях могат да повредят важни пластмасови части.

Съхранение на косачката

- Съхранявайте на сухо място, където косачката е защитена от повреда

Powermax 34E

- Разхлабете перчатите гайки, за да сгънете ръкохватките върху продукта (Z1), като при това поддържате горната ръкохватка.

Powermax 37E/42E

- Разхлабете регулаторите за наклон, за да сгънете ръкохватките върху продукта (Z2), като при това поддържате горната ръкохватка. Преди сгъване, проверете дали фиксиращите дискове (Y1) са напълно развити.

- Съхранявайте продукта в изправено положение върху задните му колела, както е показано на Фиг. Z3, като горната страна на кутията с превключателите влезе във вдлъбнатината от вътрешната страна на кутията за трева.

На края на сезона за косене

1. Ако е необходимо, подменете болтове, гайки или винтове.
2. Старателно почистете.
3. Уверете се, че кабелът за захранването е складиран правилно, за да се избегне повреждането му.

Съвети зо откриване на повреда

Не стартира

1. Правилните стъпки за стартиране ли се следват? Вижте За да стартирате косачката си
2. Включено ли е захранването?
3. Проверете бушона, ако е изгорял, подменете го.
4. Бушонът продължава да гърми?: Веднага изключете от електрическия контакт и се консултирайте с Вашия серверен център на GARDENA.

Лоша събираемост на трева

1. Изключете от ел. захранването.
2. Почистете външната част на входните отвори на въздухопровода и долната част на платформата.

3. Увеличете височината на косене. Вижте Регулиране на височината на косене

4. Ако проблемът продържава: Веднага изключете от електрическия контакт и се консултирайте с Вашия серверен център на GARDENA.

Прекомерно вибриране

1. Изключете от ел. захранването.
2. Преверете дали режещата част е поставена правилно.
3. Ако тя е повредена или износена, подменете с нова.
4. Ако вибрациите продължават: Веднага изключете от електрическия контакт и се консултирайте с Вашия серверен център на GARDENA.

Косачката е станала твърде тежка при бутане 1. Изключете от ел. захранването.

1. При висока трева или неравности на почвата, нивото на височина на косене трябва да се повиши. Вижте Регулиране на височината на косене

2. Проверете дали колелата могат да се въртят свободно.

3. Ако проблемът продължава: Веднага изключете от електрическия контакт и се консултирайте с Вашия серверен център на GARDENA.

Резервни Части

Острие

GARDENA 34E ИНВ.: 4015-20

GARDENA 37E ИНВ.: 4016-20

GARDENA 42E ИНВ.: 4017-20

номер на част: 585207101

номер на част: 585207001

Информация за опазване на околната среда

Продуктите на GARDENA се произвеждат съгласно система за управление на околната среда (ISO 14001) като се използват, където това е практично, компоненти произведени по най-отговорния спрямо околната среда начин, според процедури на компанията и с потенциал за рециклиране в края на живота на продукта.

• Опаковката може да се рециклира, а пластмасовите компоненти са обозначени, където това е практично, за разделно рециклиране.
• При изхвърляне на продукта в края на живота му трябва да се отчита опазването на околната среда.
• При необходимост, свържете се с вашите местни органи за информация относно изхвърлянето.

Знакът върху продукта или неговата опаковка сочи, че той не може да се третира като домакински отпадък. Той трябва да бъде извозен до подходящо място за събiranе на отпадъци за рециклиране на електронно и електрическо оборудване. Правилният начин на изхвърляне на продукта ще предотврати възможни негативни последствия за околната среда и човешкото здраве, които могат да възникнат при неподходящо изхвърляне на продукта. За по- подробна информация относно рециклирането на този продукт, моля свържете се с вашата местна администрация, службата за събiranе на домакински отпадъци или магазина, откъдето сте купили продукта.

Гаранция / Сервиз

GARDENA дава две години гаранция за този продукт (започваща от деня на покупката). Тя покрива всички сериозни дефекти на машината, които са доказано материални или производствени дефекти.

В гаранция ще подменим машината или ще я ремонтираме безплатно, когато са налице следните условия:

• Машината е била правилно експлоатирана и са съблюдавани изискванията за работа с нея.
• Не са правени опити за ремот от страна на купувача или на неупълномощено трето лице.

Режещата част подлежи на износване и не се покрива от гаранцията.

Гаранцията на производителя не нарушава законните права на клиента за гаранционни искове спрямо дильра/продавача

Ако се появи повреда при косачката Powermax, моля върнете машината заедно с копие от касовата бележка и описсание на повредата с платени пощенски разходи до някои от центровете по подръжката на GARDENA, изброени на края на тези инструкции за експлоатация.

Долуподписаниите Husqvarna AB, S-561 82, Huskvarna, Sweden, удостоверяват, че при излизане от фабриката, машините посочени по-долу са в съответствие в хармонизираните изисквания на ЕС, стандартите на ЕС за безопасност и специфичните стандарти за този продукт. Този сертификат се анулира, ако машините бъдат модифицирани без нашето одобрение.

Обозначение:......Lawnmower = Косачка за трева

Обозначение от тип(ове):......34E, 37E, 42E

Година на маркиране по СЕ.....2013

Директиви на ЕС:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Хармонизиран EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Характеристика на емисиите, свързани с мястото на експлоатация Ниво LPA според EN60335-2-77, посочен в таблицата.

Вибрационни Стойности a_vhw според EN ISO 20643, посочен в таблицата.

Стойности L_WA за ниво на шум според 2000/14/EC, посочен в таблицата.

Процедура за оценка на съответствие..... Annex VI

Оторизиран орган.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 05/12/2013

P. Lameli

Технически директор

Притежател на техническа документация

Тип	34E	37E	42E
Ширина на рязане (cm)	34	37	42
Скорост на въртене на режещо устройство (об/мин)	3700	3600	3500
Мощност (kW)	1.4	1.6	1.7
Измерена акустична мощност L_WA (dB(A))	94	93	96
Гарантирана акустична мощност L_WA (dB(A))	96	96	96
Звуково налягане L_RA (dB(A))	82.9	80.9	84.1
Несигурност K_RA (dB(A))	2.5	2.5	2.5
Вибрация на ръката/рамото a_hw (m/ s^2 )	1.30	1.24	1.68
Несигурност K_ahw (m/ s^2 )	1.5	1.5	1.5
Тегло (кг)	10.9	11.8	12.2

Siguria

Хускварна България ЕООД
