KÄYTTÖOHJE PowerMax 37 E GARDENA

Tehokas sähköleikkuri

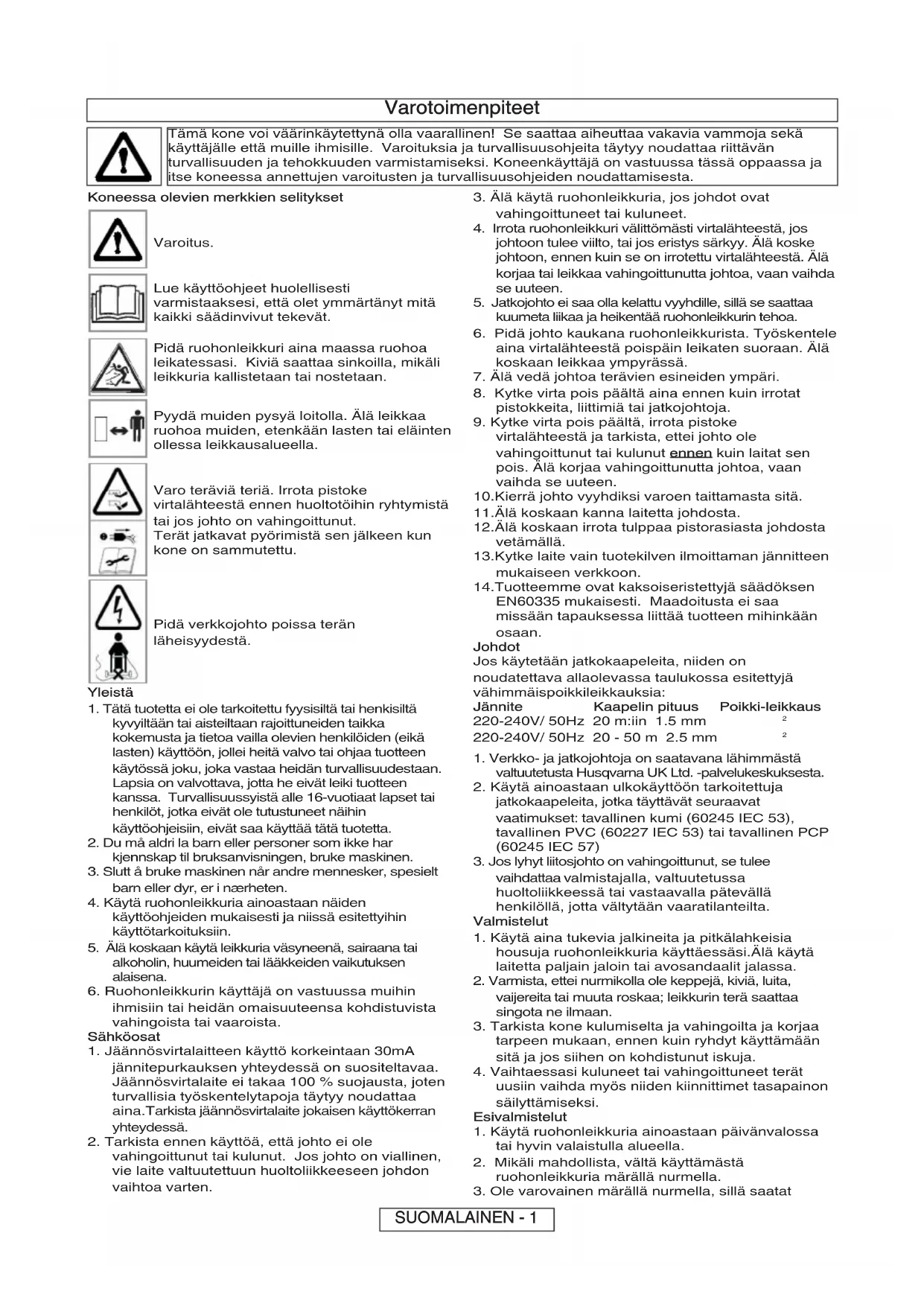

Tämä kone voi väärinkäytettynä olla vaarallinen! Se saattaa aiheuttaa vakavia vammoja sekä käyttäjälle että muille ihmisille. Varoituksia ja turvallisuusohjeita täytyy noudattaa riittävän turvallisuuden ja tehokkuuden varmistamiseksi. Koneenkäyttäjä on vastuussa tässä oppaassa ja itse koneessa annettujen varoitusten ja turvallisuusohjeiden noudattamisesta.

Koneessa olevien merkkien selitykset

Varoitus.

Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki säädinvivut tekevät.

Pidä ruohonleikkuri aina maassa ruohoa leikatessasi. Kiviä saattaa sinkoilla, mikäli leikkuria kallistetaan tai nostetaan.

Pyydä muiden pysyä loitolla. Älä leikkaa ruohoa muiden, etenkään lasten tai eläinten ollessa leikkausalueella.

Varo teräviä teriä. Irrota pistoke virtalähteestä ennen huoltotöihin ryhtymistä tai jos johto on vahingoittunut. Terät jatkavat pyörimistä sen jälkeen kun kone on sammutettu.

Pidä verkkojohto poissa terän läheisyydestä.

Yleistä

1. Tätä tuotetta ei ole tarkoitettu fyysisiltä tai henkisiltä kyvyiltään tai aisteiltaan rajoittuneiden taikka kokemusta ja tietoa vailla olevien henkilöiden (eikä lasten) käyttöön, jollei heitä valvo tai ohjaa tuotteen käytössä joku, joka vastaa heidän turvallisuudestaan. Lapsia on valvottava, jotta he eivät leiki tuotteen kanssa. Turvallisuussyistä alle 16-vuotiaat lapset tai henkilöt, jotka eivät ole tutustuneet näihin käyttöohjeisiin, eivät saa käyttää tätä tuotetta.
2. Du må aldri la barn eller personer som ikke har kjennskap til bruksanvisningen, bruke maskinen.
3. Slutt å bruke maskinen når andre mennesker, spesielt barn eller dyr, er i nærheten.
4. Käytä ruohonleikkuria ainoastaan näiden käyttöohjeiden mukaisesti ja niissä esitettyihin käyttötarkoituksiin.
5. Älä koskaan käytä leikkuria väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
6. Ruohonleikkurin käyttäjä on vastuussa muihin ihmisiin tai heidän omaisuuteensa kohdistuvista vahingoista tai vaaroista.

Sähköosat

1. Jäännösvirtalaitteen käyttö korkeintaan 30mA jännitepurkauksen yhteydessä on suositeltavaa. Jäännösvirtalaite ei takaa 100 % suojausta, joten turvallisia työskentelytapoja täytyy noudattaa aina. Tarkista jäännösvirtalaite jokaisen käyttökerran yhteydessä.

2. Tarkista ennen käyttöä, että johto ei ole vahingoittunut tai kulunut. Jos johto on viallinen, vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten.

3. Älä käytä ruohonleikkuria, jos johdot ovat vahingoittuneet tai kuluneet.

4. Irrota ruohonleikkuri välittömästi virtalähteestä, jos johtoon tulee viilto, tai jos eristys särkyy. Älä koske johtoon, ennen kuin se on irrotettu virtalähteestä. Älä korjaa tai leikkaa vahingoittunutta johtoa, vaan vaihda se uuteen.
5. Jatkojohto ei saa olla kelattu vyyhdille, sillä se saattaa kuumeta liikaa ja heikentää ruohonleikkurin tehoa.
6. Pidä johto kaukana ruohonleikkurista. Työskentele aina virtalähteestä poispäin leikaten suoraan. Älä koskaan leikkaa ympyrässä.
7. Älä vedä johtoa terävien esineiden ympäri.
8. Kytke virta pois päältä aina ennen kuin irrotat pistokkeita, liittimiä tai jatkojohtoja.
9. Kytke virta pois päältä, irrota pistoke virtalähteestä ja tarkista, ettei johto ole vahingoittunut tai kulunut ennen kuin laitat sen pois. Älä korjaa vahingoittunutta johtoa, vaan vaihda se uuteen.
   10.Kierrä johto vyyhdiksi varoen taittamasta sitä.
10. Älä koskaan kanna laitetta johdosta.
    12.Älä koskaan irrota tulppaa pistorasiasta johdosta vetämällä.
11. Kytke laite vain tuotekilven ilmoittaman jännitteen mukaiseen verkkoon.
12. Tuotteemme ovat kaksoiseristettyjä säädöksen EN60335 mukaisesti. Maadoitusta ei saa missään tapauksessa liittää tuotteen mihinkään osaan.

Johdot

Jos käytetään jatkokaapeleita, niiden on noudatettava allaolevassa taulukossa esitettyjä vähimmäispoikkileikkauksia:

Jännite Kaapelin pituus Poikki-leikkaus 220-240V/ 50Hz 20 m:iin 1.5 mm ^2

220-240V/50Hz 20-50m 2.5mm ^2

1. Verkko- ja jatkojohtoja on saatavana lähimmästä valtuutetusta Husqvarna UK Ltd. -palvelukeskuksesta.

2. Käytä ainoastaan ulkokäyttöön tarkoitettuja jatkokaapeleita, jotka täyttävät seuraavat vaatimukset: tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai tavallinen PCP (60245 IEC 57)

3. Jos lyhyt liitosjohto on vahingoittunut, se tulee vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai vastaavalla pätevällä henkilöllä, jotta vältytään vaaratilanteilta.

Valmistelut

1. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja ruohonleikkuria käyttäessäsi. Älä käytä laitetta paljain jaloin tai avosandaalit jalassa.
2. Varmista, ettei nurmikolla ole keppejä, kiviä, luita, vaijereita tai muuta roskaa; leikkurin terä saattaa singota ne ilmaan.
3. Tarkista kone kulumiselta ja vahingoilta ja korjaa tarpeen mukaan, ennen kuin ryhdyt käyttämään sitä ja jos siihen on kohdistunut iskuja.
4. Vaihtaessasi kuluneet tai vahingoittuneet terät uusiin vaihda myös niiden kiinnittimet tasapainon säilyttämiseksi.

Esivalmistelut

1. Käytä ruohonleikkuria ainoastaan päivänvalossa tai hyvin valaistulla alueella.
2. Mikäli mahdollista, vältä käyttämästä ruohonleikkuria märällä nurmella.
3. Ole varovainen märällä nurmella, sillä saatat

Varotoimenpiteet

liukastua helposti.

1. Ole erityisen varovainen rinteitä leikatessasi ja käytä liukumattomia jalkineita.

2. Leikkaa rinteet sivusuunnassa, ei ylös- ja alassuunnassa.

3. Ole erittäin varovainen muuttaessasi suuntaa rinteessä. Kävele, älä koskaan juokse.

4. Huolehdi siitä että asentosi on turvallinen ja vakaa työskennellessäsi, etenkin rinteillä. Älä käytä leikkuria lähellä uima-altaita tai puutarhalammikoita.

5. Älä kulje takaperin leikatessasi, sillä voit kompastua.

6. Älä koskaan leikkaa ruohoa vetäen ruohonleikkuria itseäsi kohti.

10.Katkaise virta, ennen kuin siirrät ruhonleikkurin muun kuin nurmialueen ylitse.

11.Älä koskaan käytä ruohonleikkuria, jos suojukset ovat rikkoutuneet tai ne puuttuvat kokonaan.

1. Pidä kädet ja jalat aina pois leikkureiden lähettyviltä ja etenkin moottoria käynnistettäessä.

2. Alä kallista ruohonleikkuria moottorin käydessä muulloin kun sitä käynnistäessäsi ja sammuttaessasi.

14.Älä laita käsiä ruohonpoistoaukon lähelle.

15.Älä koskaan nosta leikkuria ylös tai kanna sitä moottorin käydessä tai sen ollessa liitettynä virtalähteeseen.

16.Irrota pistoke virtalähteestä:

- jos jätät leikkurin yksikseen, edes vähäksi aikaa;

- ennen kuin puhdistat mitään tukoksia;

- ennen kuin tarkistat tai puhdistat leikkuria tai työskentelet sen parissa;

- jos osut johonkin esineeseen. Älä käytä leikkuria ennen kuin olet varma, että se on täysin turvallinen käyttää;

- jos ruohonleikkuri alkaa täristä tavallista enemmän. Tarkista se välittömästi. Kova tärinä saattaa aiheuttaa henkilövahinkoja.

Kunnossapito ja säilytys

1. Vaara: Alä koske pyörivään terään (teriin).

2. Varmista, että kaikki mutterit, pultit ja ruuvit ovat kireällä varmistaaksesi, että ruohonleikkuri on turvallinen käyttää.

3. Tarkista säännöllisesti ettei kerääjässä ole kulumia.

4. Vaihda kuluneet tai vahingoittuneet osat turvallisuussyistä.

5. Käytä ainoastaan tähän ruoholeikkuriin tarkoitettuja vaihtoteriä, terän pultteja, välilevyjä ja juoksupyörää.

6. Varo ruohonleikkuria säätäessäsi, etteivät sormesi joudu liikkuvien terien ja ruohonleikkurin kiinteiden osien väliin.

7. Säilytä viileässä, kuivassa paikassa poissa lasten ulottuvilta. Älä säilytä ulkona.

Missä käytät GARDENA PowerMax Mower-leikkuriasi

GARDENA on tarkoitettu ruohonleikkuuseen puutarhassa ja sen alueella.

Älä käytä leikkuria rinteillä, jotka ovat jyrkempiä kuin 20°.

Vahinkojen välttämiseksi leikkuria ei tule käyttää pensaikkojen, pensasaitojen, pensaiden

trimmaukseen, köynöskasvien tai katolla tai parvekelaatikoissa olevan ruohon leikkaamiseen tai trimmaukseen. Leikkuria ei myöskään tule käyttää oksien tai varpujen leikkaamiseen tai maaperän epätasaisuuksien tasoittamiseen.

TÄRKEÄÄ

Pyörät ovat yläasennossa, kun kone saapuu valmistajalta. Älä käynnistä, ennen kuin ne on siirretty yläasennosta asentoon 5 (ks. kuvaa A).

Alakahvojen asennus ruohonleikkuriin

1. Laita alakahvat kanteen ja paina alaspäin (B1).

2. Kiinnitä ruuvit kanteen ja kahvoihin pozidrive- ristiurataltalla ja kiristä kunnolla (B2).

Yläkahvojen asennus alakahvoihin

vain Powermax 34E

1. armista että ylempi kädensija on sijoitettu oikein lukitusnapilla kytkinlaatikon ylimpään osaan.

2. Varmista että ylempi kädensija (C1) ja alempi kädensija (C2) ovat oikeassa linjassa. Yläkahvan korkeutta voidaan säätää kahden reiän avulla.

3. Pane ruuvi (C3), aluslevy (C4) ja siipinuppi (C5) paikoilleen. Kiristä siipinuppia.

4. Toista sama toisella puolella.

5. Sovita kaapeli kahvaan mukana tulevilla kiinnittimillä. Katso paikka sisällysluettelosivulta. Varmista, ettei kaapeli ole jäänyt kiinni ylä- ja alakahvan väliin.

vain Powermax 37E ja 42E

1. Aseta säädinpultti (D1) alakahvan läpi. Tee sama toisella puolella.

2. Aseta kallistussäädin (D2) säädinputin päälle ja kiinnitä se alakahvaan. Varmista samalla, että se napsahtaa paikoilleen. Tee sama toisella puolella.

3. Nojaa yläkahva lattiaan kuvassa E esitetyllä tavalla ja pane säädinputti molemmille puolille. Varmista samalla, että kiinnitetty kaapeli on kiinnitetty kallistussäätimeen (E1).

4. Kiinnitä lukkolevy (F1) säädinpulttiin ja kierrä kaksi kertaa myötäpäivään lukkosymbolin suuntaan (G).

5. Nosta yläkahva käyttäjän asentoon (H) ja kirstä lukkolevy täysin lukkosymbolin suunnassa (G).

6. Asenna kaapeli ylä- ja alakahvaa mukana toimitettujen kiinnikkeiden avulla (J).

Ruohonkerääjän kokoaminen

Ruohonkerääjän kahvan kokoaminen

1. Aseta ruohonkerääjän kahva ruohonkerääjän yläosaan ja paina, kunnes se napsahtaa paikalleen. (K1)

2. Kannen alapuolelta katsottuna (K2) varmista, että ruohonkerääjän kahvan kiinnikkeet ovat kunnolla paikoillaan.

Ruohonkerääjän kokoaminen

1. vain Powermax 37E ja 42E:- Aseta ruohonkerääjän puolikkaat yhteen kohdistamalla kiinnikkeet. Varmista, että kaikki kiinnikkeet ovat kunnolla kohdallaan ennen kuin napsautat ne paikoilleen.(L)

2. Powermax 34E / 37E & 42E:- Aseta ruohonkerääjän kansi koottuun ruohonkerääjään laittamalla kiinnikkeet kohdakkain. Varmista, että kaikki kiinnikkeet ovat kunnolla kohdallaan ennen kuin napsautat ne paikoilleen (M).

Täysin kootun ruoholaatikon asentaminen leikkuriin.

1. Nosta turvaläppä (N1)

2. vain Powermax 37E ja 42E:- Irrota levitystulppa (V1) poistokourusta (N2).

3. Varmista että poistokouru on puhdas ja roskavapaa (N2)

4. Aseta täysin koottu ruoholaatikko kahteen sijaintipaikkaan (N3) kannen takaosassa kuvan P1 mukaisesti.

5. Sijoita turvaläppä ruoholaatikon päälle. Varmista ruoholaatikon turvallinen sijainti.

- TÄRKEÄÄ! VARMISTA ASENNUKSEN JÄLKEEN ETTÄ EI MITÄÄN AUKKOJA JÄÄ TURVALÄPÄN JA RUOHOLAATIKON VÄLIIN.

- Poistaminen on päinvastainen menetelmä.

- Suuremmilla ruohikon alueilla joilla ei vaadita ruohon keräämistä, voit käyttää ruohonleikkaajaasi ilman ruoholaatikkoa. Varmista että turvaläppä on täysin suljettu. Turvaläpän suunnittelu päästää leikatun ruohon poistumaan alaspäin koneen taakse.

Leikkauskorkeuden säätö

- Leikkauskorkeus säädetään nostamalla tai laskemalla pyörää käyttäen korkeuden säätövipua (A)

- Tässä .tuotteessa on viisi leikkaustasoa (20 - 60 mm).

Leikkauskorkeus:-

1 & 2 - Matala, 3 - Keskisuuri, 4 & 5 - Korkea

- HUOM Keskikorkeata leikkausta suositellaan useimmille ruohokentille. Ruohokenttäsi laatu kärsii ja kokoaminen on huono, jos leikkaat liian alhaalla.

Kahvan korkeuden säätö - vain Powermax 37E/42E

Tässä tuotteessa on säädettävä kahva, jonja ansiosta se voi olla 5 eri asennossa operaattorin korkeuden mukaan. (Q)

Kahvan korkeuden säätö

1. Käännä molempia lukituslevyjä (R1) vastapäivään (n. 2 kierrosta) lukituksen avaussymbolin (R2) suuntaan, kunnes hampaat irtoavat (R3). Varmista samalla, että

yläkahvaa tuetaan koko ajan.

1. Säädä kahvan paikkaa sopivalle korkeudelle ja varmista, että merkkivalo lukituslevyssä (R4) on samassa asennossa molemmissa kallistussäätimissä.

2. Kiristä molempia lukituslevyjä, kunnes ne ovat tiukasti kiinni.

Aloitus ja lopetus

Ruohonleikkurisi käynnistys

1. Kiinnitä jatkokaapeli kytkinlaatikon taakse.(S1)

2. Muodosta kaapelista lenkki ja työnnä lenkki aukon läpi. (S2)

3. Varmista asettamalla lenkki koukun yli ja vetämällä kaapeli takaisin aukon (S3) läpi.

4. Yhdistä pistoke verkkoon ja käännä päälle.

Kytkinlaatikossa on lukitusnappi (S4) estämään satunnainen aloitus.

1. Paina ja pidä alhaalla lukitusnappia (S4) kytkinlaatikossa, paina sitten yhtä Start/Stop vipua

kohti ylempää kädensijaa (S5).

1. Jatka start/stop vivun painamista kohti ylempää kädensijaa ja vapauta lukitusnappi (S6).

- HUOM. – Siihen on asennettu kaksi start/stop vipua. Kumpaa tahansa voidaan käyttää ruohonleikkurin aloittamiseksi.

Lopeta ruohonleikkuri

1. Vapauta Start/Stop vivun paine.

Ruohonkerääjän täyttymisen ilmaisin

- Kun ruohonkerääjä alkaa täyttyä, ruoho näkyy kannessa olevasta ikkunasta (T1).

- Kun ikkuna/ruohonkerääjä on täynnä, ruohonkerääjä täytyy tyhjentää.

Bioleikkuritulppa - vain Powermax 37E/42E

Käyttö bioleikkurina

1. Tähän ruohonleikkuriin kuuluu bioleikkuritulppa. (V1)

2. Pysäytä ruohonleikkuri kuten kohdassa Käynnistys ja pysäytys on neuvottu.

3. Nosta suojaluukku ylös ja aseta bioleikkuritulppa

takana olevaan poistokouruun (V2) varmistaen, että se on kunnolla paikallaan (V3).

1. Bioleikkuritulppa estää ruohoa kerääntymästä ja tukkimasta kannen alapuolella olevaa kokoojakourua. (V4)

Kuinka leikataan

Tällä leikkurilla voidaan leikata nurmikkoa seuraavasti:-

1. Ruohonkerääjän kanssa: Kerää ruohon tehokkaasti ruohonkerääjään. (P1)
2. Bioleikkurin kanssa - vain Powermax 37E ja 42E:- Ruoho silppuuntu erittäin hienoksi ja palautetaan ravinteeksi nurmikolle (V3)
3. Poisto-osa takana: Leikkaa pitkän nurmikon tehokkaasti ilman, että ruohonkerääjää tarvitsee tyhjentää (P2)

Kuinka leikataan

1. Aloita leikkaaminen ruohokentän reunasta lähinnä voimanlähdettä niin, että kaapeli on levitettynä sille kentän osalle, jonka olet jo leikannut.

2. Leikkaa nurmikko kahdesti viikossa kasvukauden

aikana. Nurmikko kärsii, jos yli kolmas osa sen pituudesta leikataan kerralla.

Älä ylikuormita leikkuriasi Pitkän paksun ruohon leikkaaminen voi aiheuttaa moottorin nopeuden alentumisen, kuulet muutoksen moottorin äänestä. Jo moottorin nopeus alenee, voit ylikuormittaa leikkurisi, mistä voi aiheutua vahinkoa. Leikkaamalla pitkää paksua ruohoa leikkaus- korkeuden ollessa ylempänä ensimmäisessä leikkauksessa auttaa alentamaan kuormitusta. Katso: Leikkauskorkeuden säätö.

Särmäys Kampa (W1)

Mahdollistaa leikkaamisen seinien ja aitojen läheltä

Huolehtiminen ruohonleikkuristasi

Puhdistaminen

• KĀYTĀ KĀSINEITĀ

- TÄRKEÄÄ:- On erittäin tärkeää, että pidät ruohonleikkurisi puhtaana. Ruohon palaset jätettyinä ilman sisääntulokanaviin tai kannen alle voivat muodostaa mahdollisen tulipalovaaran

1. Poista ruoho kannen alta harjalla. (X1)

2. Käyttäen pehmeää harjaa – poista ruohon palaset kaikista ilman sisääntulokanavista (X2), poistokourusta (X3) ja ruoholaatikosta (X4).

3. Poista ruohonsilppu tarkistusikkunasta (X5) pehmeällä harjalla.

4. Pyyhi leikkurisi pinta kuivalla vaatteella (X6).

- TÄRKEÄÄ:- Älä koskaa käytä vettä leikkurisi puhdistamiseen. Älä puhdista kemikaaleilla, käsittäen bensiinin tai liuottimet, - jotkut voivat tuhota tärkeät muoviosat.

Ruohonleikkurisi varastointi:

- Varastoi kuivaan paikkaan, missä leikkurisi on suojattuna vaurioilta

Powermax 34E

- Löystytä siipimutterit, niin että voit taittaa kahvat tuotteen päälle (Z1). Varmista samalla, että yläkahvaa tuetaan.

Powermax 37E/42E

- Löystytä kallistussäätimet, niin että kahvat voidaan taittaa tuotteen (Z2) päälle. Varmista samalla, että yläkahvaa tuetaan. Varmista, että lukituslevyt on ruuvattu täysin auki (Y1) ennen niiden taittamista.

- Varastoi tuote pystysuorassa takapyörien päällä Kuvan Z3 mukaisesti. Varmista samalla, että kytkimen yläosa sopii ruoholaatikon syvennyksen alapuolelle.

Leikkuukauden päättyessä

1. Vaihda terä, pultit, mutterit tai ruuvit tarvittaessa.

2. Puhdista leikkurisi perusteellisesti.

3. Varmista että sähkökaapeli on varastoitu oikein vaurioiden välttämiseksi.

Vikojen havaitsemisen ohjeet

Ei toimi

1. Onko noudatettu oikeaa aloitusmenetelmää? Katso ‘Ruohonlekkurisi käynnistys’

2. Onko voima käännetty päälle?

3. Tarkista pistokkeen sulake, jos se on sulanut, vaihda se.

4. Sulake sulaa jatkuvasti?: Irrota verkkojohto välittömästi seinäpistorasiasta ja ota yhteyttä GARDENA-huoltokeskukseen.

Huono ruohon keräys

1. Irroita pääsähkövirrasta.

2. Puhdista ilman sisäänottoaukot ulkopuolelta, poistokuilu ja kannen alapuoli.

3. Nosta ylempään leikkauskorkeuteen. Kts: Leikkauskorkeuden säätö.

4. Jos huono keräys jatkuu: Irrota verkkojohto välittömästi seinäpistorasiasta ja ota yhteyttä GARDENA-huoltokeskukseen.

Lilallinen värähtely

1. Irroita pääsähkövirrasta.

2. Tarkista että terä on asetettu oikein?

3. Jos terä on vioittunut tai kulunut, pane uusi tilalle.

4. Jos värähtely jatkuu: Irrota verkkojohto välittömästi seinäpistorasiasta ja ota yhteyttä GARDENA-huoltokeskukseen.

Leikkurin työntäminen tulee raskaaksi

1. Irroita pääsähkövirrasta.

2. Jos ruoho on pitkää tai maaperä epätasainen, leikkauskorkeus on nostettava korkeampaan asemaan. Kts. Leikkauskorkeuden säätö.

3. Tarkista, että pyörät pyörivät esteettömästi.

4. Jos ongelma jatkuu: Irrota verkkojohto välittömästi seinäpistorasiasta ja ota yhteyttä GARDENA-huoltokeskukseen.

Vaihto-osat

Terä

GARDENA 34E osanro.: 4015-20

GARDENA 37E osanro.: 4016-20

GARDENA 42E osanro.: 4017-20

Osanumero: 585207101

GARDENA 'n toutteet on valmistettu ISO 14001-ympäristöjärjestelmän mukaisesti. Tuotteet on valmistettu mahdollisimman ympäristöystävällisistä osista Husqvarna OY:n toimintaohjeiden mukaisesti. Tuotteet voidaan hävittää kierrättämällä.

• Pakkausmateriaalit ovat kierrätettäviä. Muovioisissa kierrätysmerkinnät lajittelua varten.
• Ota ympäristöasiat huomioon hävittäessäsi tuotetta.
• Mikäli tarpeen, paikalliset viranomaiset antavat hävittämistä koskevia neuvoja.

Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä käsiteltäväksi asianmukaiseen sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen.

Takuu / Huolto

GARDENA takaa tämän tuotteen 2:ksi vuodeksi (alkaen ostopäivästä). Tämä takuu kattaa kaikki sellaiset laitteen vakavat viat, jotka voidaan osoittaa johtuvan materiaali-tai valmistusvioista.

Takuun perusteella me joko annamme tilalle uuden laitteen tai korjaamme sen maksutta seuraavissa tapauksissa:

• Laitetta on käsitelty asianmukaisesti ja noudattamalla käyttöohjeiden vaatimuksia,
• Ostaja tai valttuuttamaton kolmas osapuoli ei ole koettanut korjata laitetta.

Terä on kuluva osa eikä kuulu takuun alaisuuteen. Tämä valmistajan takuu ei vaikuta käyttäjän olemassa oleviin kauppiaaseen/myyjään kohdistuviin takuuvaatimuksiin.

Jos Powermax ruohonleikkuriinne tulee vika, pyydämme lähettämään vioittuneen laitteen yhdessä kuitin ja vian kuvauksen kanssa, posti maksettuna, johonkin niistä GARDENA palvelukeskuksista, jotka on mainittu näiden käyttöohjeiden takana.

EU VAATIMUSTENMUSTENMUKAISUUSVAKUUTUS

Allekirjoittajana seuraavalle: Husqvarna AB, S-561 82, Huskvarna, Sweden, vakuutan täten, että lähtiessään tehtaaltamme, alla mainitut laitteet noudattavat EY:n yhdenmukaistettuja suuntaviivoja, EY:n turvallisuusstandardeja ja tuotekohtaisia standardeja. Tämä todistus tulee mitättömäksi jos laitteita muunnellaan ilman meidän lupaa.

Määritys:......Lawnmower = Ruohonleikkuri

Tyyppimääritys:....34E, 37E, 42E

CE merkintä......2013

EU:n direktiivit:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Harmonisoitu EN:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Työskentelyalueeseen liittyvät päästöjen ominaisuudet Taso I _pA perustuen taulukossa annettuun EN60335-2-77.

Värähtely Arvo a_vhw perustuen taulukossa annettuun EN ISO 20643.

Melutaso L _WA perustuen taulukossa annettuun 2000/14/EY.

Yhdenmukaisuuden arviointimenettelytavat.... Annex VI

Teknisten asiakirjojen hallussapitäjä

Tyyppi	PM340E
Leikkausleveys (cm)	34
Leikkauslaitteet pyörimisnopeus (rpm)	3700
Strøm (kW)	1.4
Målt lydeffekt L_WA (dB(A))	92
Garantert lydeffekt L_WA (dB(A))	96
Äänenpaine L_PA (dB(A))	84.4
Epävarma K_PA (dB(A))	2.5
Käden tärinä a_vhw (m/s ^2 )	1.87
Epätarkkuus K_ahw (m/s ^2 )	1.5
Paino (Kg)	10.9

1. Vajutage ja hoidke lülitikarbi lukustusnuppu (S4)
