HASZNÁLATI ÚTMUTATÓ GSI 14 CE BOSCH

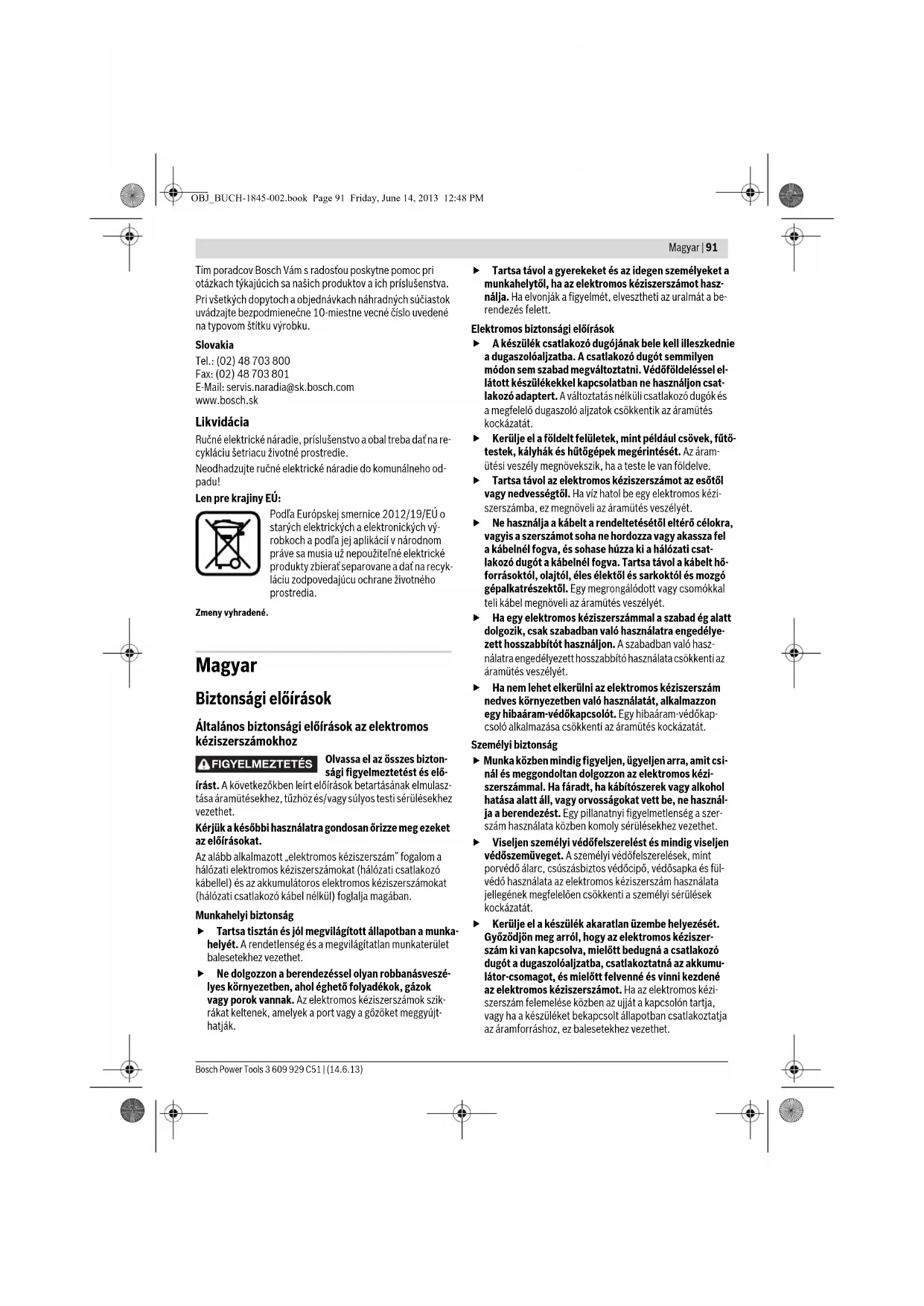

Kombinované rúnové valce Na satinovanie a matovanie ko- vových povrchov jemný 120 –240 Rúnové valce OBJ_BUCH-1845-002.book Page 90 Friday, June 14, 2013 12:48 PMMagyar | 91 Bosch Power Tools 3 609 929 C51 | (14.6.13) Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komunálneho od- padu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických vý- robkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recyk- láciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. FIGYELMEZTETÉS OBJ_BUCH-1845-002.book Page 91 Friday, June 14, 2013 12:48 PM92 | Magyar 3 609 929 C51 | (14.6.13) Bosch Power Tools Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások a szatinírozók számára Közös biztonsági előírások a csiszoláshoz és a csiszolópa- píros csiszoláshoz Ez az elektromos kéziszerszám csiszológépként és csi- szolópapíros csiszoló berendezésként használható. Ügyeljen minden biztonsági jelzésre, előírásra, ábrára és adatra, amelyet az elektromos kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előíráso- kat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos kéziszerszám drótkefével végzett munkákhoz, polírozáshoz és daraboláshoz nem alkal- mas. Az elektromos kéziszerszám számára elő nem irány- zott használat veszélyeztetésekhez és személyi sérülések- hez vezethet. Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhet- nek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően irányítani. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítsé- gével befogásra kerülő betétszerszámok esetén a be- tétszerszám furatátmérőjének pontosen meg kell felel- nie a karima befogási átmérőjének. Az olyan betétszer- számok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erő- sen berezegnek és a készülék feletti uralom megszünésé- hez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betét- szerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megre- pedve, vagy nagy mértékben elhasználódva a csiszoló- henger, nincsenek-e a drótkefében kilazult, vagy eltö- OBJ_BUCH-1845-002.book Page 92 Friday, June 14, 2013 12:48 PMMagyar | 93 Bosch Power Tools 3 609 929 C51 | (14.6.13) rött drótok. Ha az elektromos kéziszerszám vagy a be- tétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a be- tétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszer- szám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A meg- rongálódott betétszerszámok ezalatt a próbaidő alatt álta- lában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az al- kalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszoló- szerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a kü- lönböző alkalmazások során keletkeznek. A por- vagy vé- dőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, el- vesztheti a hallását. Ügyeljen arra, hogy a többi személy biztonságos távol- ságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, szemé- lyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okoz- hatnak. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék sa- ját hálózati csatlakozó kábeljéhez érhet. Ha a berende- zés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betét- szerszámoktól. Ha elveszíti az uralmát az elektromos kézi- szerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét- szerszámhoz érhet. Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betét- szerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektro- mos kéziszerszám felett. Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszá- ma szellőzőnyílásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meg- gyújthatják. Ne használjon olyan betétszerszámokat, amelyek al- kalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütés- hez vezethet. Visszarúgás és megfelelő figyelmeztető tájékoztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszer- szám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irá- nyítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorong- nak a munkadarabba bemerülő éle leáll és így a csiszolóko- rong kiugorhat vagy egy visszarúgást okozhat. A csiszoló- korong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhet- nek. Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiak- ban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni. Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető leg- jobban tudjon uralkodni a visszarúgási erők, illetve fel- futáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a vis- szarúgási és reakcióerők felett. Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. Kerülje el a testével azt a tartományt, ahová egy vissza- rúgás az elektromos kéziszerszámot mozgatja. A vis- szarúgás az elektromos kéziszerszámot a csiszolókorong- nak a leblokkolási pontban fennálló forgásirányával ellen- tétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgoz- zon, akadályozza meg, hogy a betétszerszám lepattan- jon a munkadarabról, vagy beékelődjön a munkadarab- ba. A forgó betétszerszám a sarkoknál, éleknél és lepatta- nás esetén könnyen beékelődik. Ez a készülék feletti ura- lom elvesztéséhez, vagy egy visszarúgáshoz vezet. Ne használjon fafűrészlapot, vagy fogazott fűrészla- pot. Az ilyen betétszerszámok gyakran visszarugáshoz ve- zetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Külön figyelmeztetések és tájékoztató a csiszolópapír al- kalmazásával történő csiszoláshoz Ne használjon túl nagy csiszolólapokat, hanem kizáró- lag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala- mint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek. OBJ_BUCH-1845-002.book Page 93 Friday, June 14, 2013 12:48 PM94 | Magyar 3 609 929 C51 | (14.6.13) Bosch Power Tools Kiegészítő figyelmeztetések és tájékoztató Viseljen védőszemüveget. Ha az áramellátás (például feszültségkiesés, vagy a há- lózati csatlakozó dugó kihúzása következtében) meg- szakad, oldja fel és állítsa át a „KI” helyzetbe a be/ki- kapcsolót. Így meggátolhatja a berendezés akaratlan újra- indulását. Az elektromos kéziszerszámot mindig csak betétszer- számmal üzemeltesse. A betétszerszám nélküli üzem ve- szélyes és sérülésekhez vezethet. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám fém felületekek száraz csiszolá- sára, strukturálására, szatinírozására és mattírozására szol- gál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Tengely reteszelés 2 Csavar a védőbúra rögzítéséhez 3 Fordulatszám előválasztó szabályozókerék 4 Be-/kikapcsoló 5 Pótfogantyú (szigetelt fogantyú-felület) 6 Védőbúra 7 Siklóretesz 8 Rögzítőcsavar 9 Betétszerszám* 10 Tengelyhosszabbító 11 Vezetőgörgő 12 Szárnyasanyák 13 Fogantyú (szigetelt fogantyú-felület) 14 Imbuszkulcs *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Zaj és vibráció értékek A zajmérési eredmények az EN 60745 szabványnak megfele- lően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hang- nyomásszint 89 dB(A); hangteljesítményszint 100 dB(A). Bizonytalanság K=3 dB. Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745 szabvány szerint:

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnö- velheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Szatináló gép GSI 14 CE Cikkszám 3 601 HB1 0.. Névleges felvett teljesítmény W 1400 Üresjárati fordulatszám perc

750 – 3000 A betétszerszám max. külső átmérője mm 115 A betétszerszám max. szélessége mm 100 Befogási átmérő mm 19 A fordulatszám előválasztása

Újraindulás elleni védelem

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA- eljárás) szerint kg 3,4 Érintésvédelmi osztály /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges ki-vitelekben ezek az adatok változhatnak. OBJ_BUCH-1845-002.book Page 94 Friday, June 14, 2013 12:48 PMMagyar | 95 Bosch Power Tools 3 609 929 C51 | (14.6.13) Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2011/65/EU, 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Összeszerelés Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. A pótfogantyú és a védőbúra felszerelése (lásd az „A” ábrát) Csak a berendezésre felszerelt 5 pótfogantyúval dolgozzon. – Oldja ki a mellékelt 14 imbuszkulccsal a 6 védőburán elhe- lyezett 2 csavart. –Tegye fel a 6 védőbúrát az orsókarimára. A munkavégzési feltételeknek és a munkavégzési helyzetnek megfelelően forgassa el a 6 védőbúrát. –Húzza meg feszesre a 2 csavart. –Szerelje fel az 5 pótfogantyút a 6 védőbúrára. A vezetőgörgő felszerelése (lásd a „B” ábrát) Szerelje fel a 11 vezetőgörgőt a 12 szárnyascsavarokkal a vé- dőbúrára. Az orsóhosszabbító felszerelése (lásd a „C” ábrát) –Nyomja be az 1 tengely reteszelést és szerelje fel egy villás- kulcs (SW 21) segítségével a 10 orsóhosszabbítót. –Tegye be a 7 siklóreteszt a 10 orsóhosszabbítóba. A betétszerszám felszerelése (lásd a „D” ábrát) – Nyomja be az 1 tengely reteszelést. – Tolja rá a betétszerszámot az orsóhosszabbítóra. Ügyeljen eközben a 7 siklóretesz szilárd rögzítésére. –Rögzítse a 8 rögzítőcsavart. Ügyeljen arra, hogy a betétszerszámon és az elektromos kézi- szerszám házán található nyilak iránya egybeessen. A betétszerszám/a csiszolóeszköz kiválasztása A megmunkálásra kerülő anyagnak és a felület kívánt lemun- kálási mélységének megfelelően különböző betétszerszá- mok/csiszolóeszközök állnak rendelkezésre: – Szilárdan rögzített csiszolóeszközzel felszerelt hengerek – Cserélhető csiszolóeszközzel felszerelt hengerek – Terelő görgők csiszolószalagokkal való alkalmazáshoz Üzemeltetés Üzembe helyezés Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 4 be-/kikapcsolót. A benyomott 4 be-/kikapcsoló reteszeléséhez tolja tovább előre a benyomott 4 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 4 be-/kikapcsolót, illetve, ha az reteszelve van, nyomja be rövid időre a 4 be-/kikapcsolót, majd engedje el azt. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. A fordulatszám előválasztása Az anyag megrongálódásának megelőzésére csak az al- kalmazásnak megfelelő fordulatszámmal dolgozzon. A 3 fordulatszám előválasztó szabályozókerékkel a szükséges fordulatszám üzem közben is előválasztható. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Szemcsenagyság Száraz csiszoláshoz és előcsi- szoláshoz durva 40, 60 Strukturáláshoz és kisebb egye- netlenségek kiegyenlítéséhez közepes

Kombinált flízhengerek Fémfelületek szatinálására és mattírozására finom 120 –240 Flízhengerek OBJ_BUCH-1845-002.book Page 95 Friday, June 14, 2013 12:48 PM96 | Русский 3 609 929 C51 | (14.6.13) Bosch Power Tools A szükséges fordulatszám a megmunkálásra kerülő anyagtól és a munka körülményeitől függ és egy gyakorlati próbával meghatározható. Flíz használata esetén legfeljebb a 4. fordulatszám fo- kozatot állítsa be. Ellenkező esetben a flíz túl erősen felforrósodik. Munkavégzési tanácsok A csiszolási lemunkálási teljesítmény és a felület minősége lé- nyegében a csiszolóeszköz kiválasztásától és az előzetesen beállított fordulatszámtól függ. Lehetőleg csak enyhén nyomja rá a készüléket a munkadarab- ra, hogy a csiszolóeszközök élettartama magasabb legyen. Túl nagy nyomástól nem a lehordási teljesítmény nem növekszik, hanem csak a csiszolóeszköz és az elektromos kéziszerszám használódik el gyorsabban. Mérsékelt előtolással dolgozzon és a csiszolást egymást átfe- dő párhuzamos csíkok végigmunkálásával hajtsa végre. Egy perfekt felület kialakításához a csiszolóeszköz kiválasztá- sakor legfeljebb egy szemcseméretet szabad csak kihagyni. Csak eredeti Bosch gyártmányú csiszoló tartozékokat hasz- náljon. Jó csiszolási teljesítményt az elektromos kéziszerszámot kí- mélő használat mellett csak kifogástalan csiszolóeszközök al- kalmazásával lehet elérni. Ne fogjon be elektromos kéziszerszámokat a munka- asztalba. A befogott elektromos kéziszerszámok és az éles betétszerszámok súlyos sérüléseket okozhatnak. A csiszolóanyag tárolása A csiszolóanyagot az eredeti csomagolásban, 15 °C – 25 °C szobahőmérsékleten és 40 % – 70 % nedvességtartalmú le- vegőben tárolja. Ne tárolja a csiszolóanyagot betonpadlón, nyitott ablakok és fűtőtestek közelében. Ne törje meg a csiszolószalagokat, mert ezek ellenkező eset- ben használhatatlanná válnak. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Az csiszolás során keletkező és az anyaghoz tapadó port egy ecsettel távolítsa el. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kézi- szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási sze- métbe! Csak az EU-tagországok számára: A használt villamos és elektronikus beren- dezésekre vonatkozó 2012/19/EU sz. Eu- rópai Irányelvnek és ennek a megfelelő or- szágok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhaszná- lásra le kell adni. A változtatások joga fenntartva.
