INSTRUKCJA OBSŁUGI GSI 14 CE BOSCH

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 OBJ_BUCH-1845-002.book Page 74 Friday, June 14, 2013 12:48 PMPolski | 75 Bosch Power Tools 3 609 929 C51 | (14.6.13) Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir. Elektrikli el aletlerini evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: Elektrikli el aletleri ve eski elektronik aletle- re ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hu- kuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderil- mek zorundadır. Değişiklik haklarımız saklıdır. Polski Wskazówki bezpieczeństwa Ogólne przepisy bezpieczeństwa dla elektro- narzędzi Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego). Bezpieczeństwo miejsca pracy Stanowisko pracy należy utrzymywać w czystości i do- brze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otocze- niu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro- narzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bez- piecznej odległości. Odwrócenie uwagi może spowodo- wać utratę kontroli nad narzędziem. Bezpieczeństwo elektryczne Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienio- ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże- nia prądem. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemio- ne. Urządzenie należy zabezpieczyć przed deszczem i wil- gocią. Przedostanie się wody do elektronarzędzia pod- wyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynno- ści. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządze- nia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym nie- bem, należy używać przewodu przedłużającego, dosto- sowanego również do zastosowań zewnętrznych. Uży- cie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeżeli nie da się uniknąć zastosowania elektronarzę- dzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych ura- zów ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obra- żeń ciała. Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą- czeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie pal- ca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć na- rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj- dujący się w ruchomych częściach urządzenia mogą do- prowadzić do obrażeń ciała.

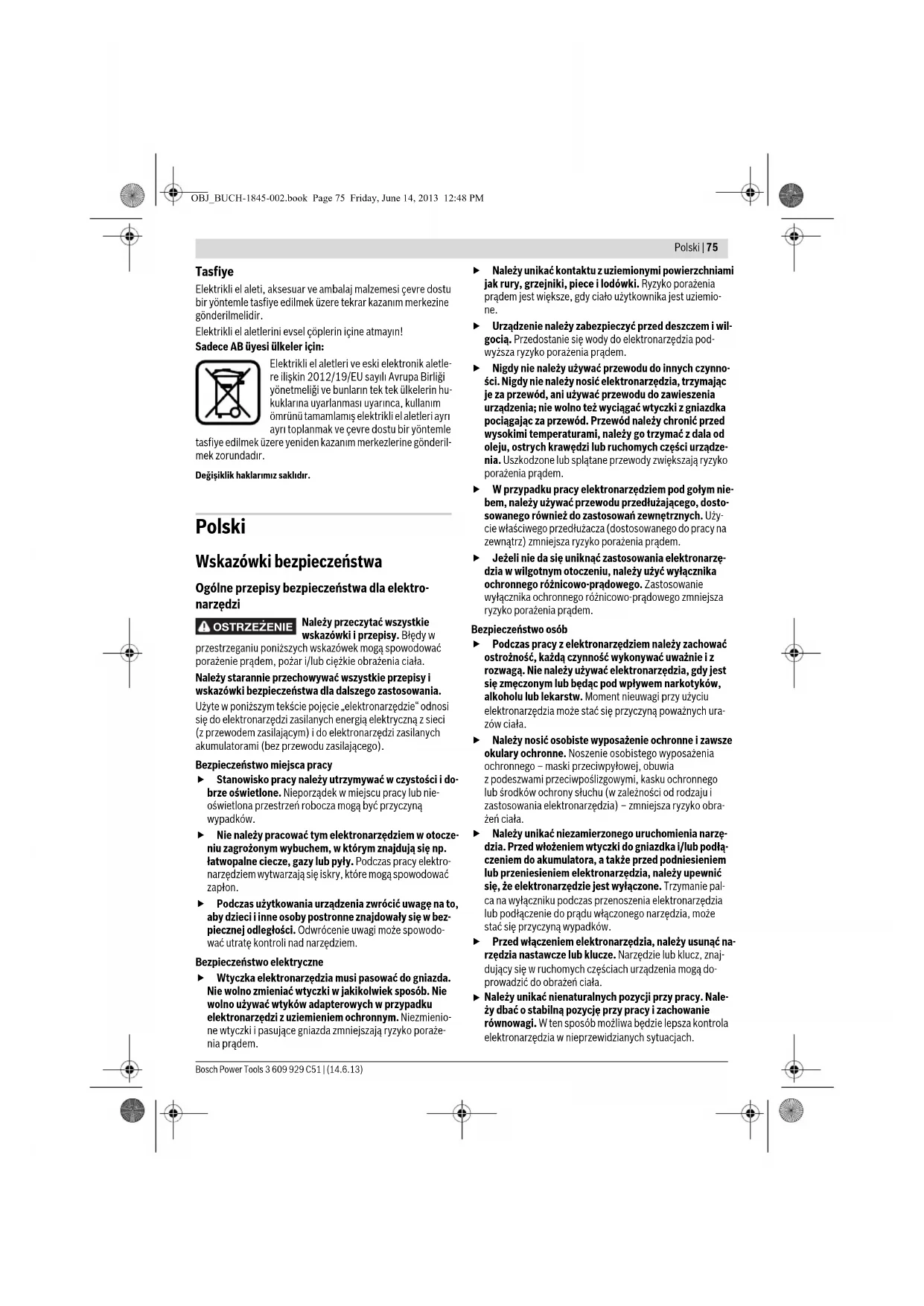

Należy unikać nienaturalnych pozycji przy pracy. Nale- ży dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. OSTRZEZENIE OBJ_BUCH-1845-002.book Page 75 Friday, June 14, 2013 12:48 PM76 | Polski 3 609 929 C51 | (14.6.13) Bosch Power Tools Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi- ce należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń od- sysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi Nie należy przeciążać urządzenia. Do pracy używać na- leży elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącz- nik/wyłącznik jest uszkodzony. Elektronarzędzie, które- go nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które go nie znają lub nie prze- czytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miał- by wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane na- rzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznaczeniem użycie elektro- narzędzia może doprowadzić do niebezpiecznych sytuacji. Serwis Naprawę elektronarzędzia należy zlecić jedynie wy- kwalifikowanemu fachowcowi i przy użyciu oryginal- nych części zamiennych. To gwarantuje, że bezpieczeń- stwo urządzenia zostanie zachowane. Wskazówki bezpieczeństwa dla satyniarek Wspólne przepisy bezpieczeństwa dla prac szlifierskich i obróbki papierem ściernym Niniejsze elektronarzędzie może służyć jako urządze- nie do szlifowania i do szlifowania papierem ściernym . Należy uwzględniać wszystkie wskazówki bezpieczeń- stwa, instrukcje, ilustracje oraz dane, które zostały do- starczone razem z niniejszym elektronarzędziem. Kon- sekwencją niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub poważne obrażenia cia- ła. Niniejsze elektronarzędzie nie nadaje się do obróbki szczotkami drucianymi, do polerowania oraz do przeci- nania ściernicowego. Zastosowanie elektronarzędzia do innej, niż przewidziana czynności roboczej, może spowo- dować różnorakie zagrożenia i obrażenia ciała. Nie należy używać osprzętu, który nie jest przewidzia- ny i polecany przez producenta specjalnie do tego urzą- dzenia. Fakt, że osprzęt daje się zamontować do elektro- narzędzia, nie jest gwarantem bezpiecznego użycia. Dopuszczalna prędkość obrotowa stosowanego narzę- dzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Na- rzędzie robocze, obracające się z szybszą niż dopuszczal- na prędkością, może się złamać, a jego części odprysnąć. Średnica zewnętrzna i grubość narzędzia roboczego musi odpowiadać wymiarom zastosowanego elektro- narzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco kontrolowane. Narzędzia robocze z wkładką gwintowaną muszą do- kładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnie- rza średnica otworu narzędzia roboczego musi być do- pasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzę- dziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzę- dziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Narzędzia robocze należy kontro- lować przed każdym użyciem, np. tarcze szlifierskie pod kątem odprysków i pęknięć, ściernice cylindrycz- ne pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszko- dzeniu, lub użyć inne, nieuszkodzone narzędzie robo- cze. Po sprawdzeniu i zamocowaniu narzędzia robocze- go, należy uruchomić elektronarzędzie i pozostawić włączone przez minutę na najwyższych obrotach, zwra- cając przy tym uwagę, aby użytkownik i inne osoby po- stronne znajdowały się poza strefą zasięgu obracające- go się narzędzia roboczego. Uszkodzone narzędzia robo- cze łamią się zwykle w czasie tego testu. Należy nosić osobiste wyposażenie ochronne. W zależ- ności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary OBJ_BUCH-1845-002.book Page 76 Friday, June 14, 2013 12:48 PMPolski | 77 Bosch Power Tools 3 609 929 C51 | (14.6.13) ochronne. W razie potrzeby należy użyć maski przeciw- pyłowej, ochrony słuchu, rękawic ochronnych lub spe- cjalnego fartucha, chroniącego przed małymi cząstka- mi ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, możne doprowadzić do utraty słuchu. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzę- dzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposa- żenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodo- wać obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wy- łącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekaza- nie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym. Przewód sieciowy należy trzymać z dala od obracają- cych się narzędzi roboczych. W przypadku utraty kontro- li nad narzędziem, przewód sieciowy może zostać przecię- ty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przed cał- kowitym zatrzymaniem się narzędzia roboczego. Obra- cające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem. Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciąg- nięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elek- tronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodo- wać zagrożenie elektryczne. Nie należy używać elektronarzędzia w pobliżu materia- łów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem. Odrzut i odpowiednie wskazówki bezpieczeństwa Odrzut jest nagłą reakcją elektronarzędzia na zablokowa- nie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zacze- pienie się lub zablokowanie prowadzi do nagłego zatrzy- mania się obracającego się narzędzia roboczego. Niekon- trolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia robo- czego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego uży- cia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności. Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba ob- sługująca urządzenie może opanować szarpnięcia i zjawis- ko odrzutu poprzez zachowanie odpowiednich środków ostrożności. Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wsku- tek odrzutu zranić rękę. Należy trzymać się z dala od strefy zasięgu, w której po- ruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kon- troli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zęba- tych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem. Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego, należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub roz- darcia papieru lub do odrzutu. Dodatkowe wskazówki bezpieczeństwa Należy stosować okulary ochronne. W przypadku przerwy w dopływie zasilania, np. po awa- rii prądu lub po wyjęciu wtyczki z gniazdka, należy od- blokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzo- nemu włączeniu elektronarzędzia. OBJ_BUCH-1845-002.book Page 77 Friday, June 14, 2013 12:48 PM78 | Polski 3 609 929 C51 | (14.6.13) Bosch Power Tools Elektronarzędzia wolno eksploatować wyłącznie po za- mocowaniu narzędzia roboczego. Eksploatacja bez na- rzędzia roboczego jest niebezpieczna i może prowadzić do skaleczeń. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do szlifowania na sucho, nadawania struktury, satynowania i matowania powierzchni metalowych. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych. 1 Blokada wrzeciona 2 Śruba do blokowania pokrywy ochronnej 3 Gałka wstępnego wyboru prędkości obrotowej 4 Włącznik/wyłącznik 5 Uchwyt dodatkowy (pokrycie gumowe) 6 Pokrywa ochronna (osłona) 7 Wpust pasowany 8 Śruba ustalająca 9 Narzędzie robocze* 10 Przedłużka wrzeciona 11 Rolka prowadząca 12 Nakrętki motylkowe 13 Rękojeść (pokrycie gumowe) 14 Klucz imbusowy *Przedstawiony na rysunkach lub opisany w instrukcji użytkowa- nia osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Informacja na temat hałasu i wibracji Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. Określony wg skali A poziom hałasu emitowanego przez urzą- dzenie wynosi standardowo: poziom ciśnienia akustycznego 89 dB(A); poziom mocy akustycznej 100 dB(A). Niepewność pomiaru K=3 dB. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą:

Podany w niniejszej instrukcji poziom drgań pomierzony zo- stał zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektrona- rzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwo- wane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspo- zycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaga- niom następujących norm i dokumentów normatywnych: EN 60745 – zgodnie z wymaganiami dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE. Satyniarka GSI 14 CE Numer katalogowy 3 601 HB1 0.. Moc znamionowa W 1400 Prędkość obrotowa bez obciąże- nia min

750 – 3000 Maks. średnica zewn. narzędzia roboczego mm 115 Maks. szerokość narzędzia roboczego mm 100 Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napię-ciach odbiegających od powyższego i w przypadku modeli specyficz-nych dla danego kraju dane te mogą się różnić. Średnica mocowania mm 19 Wstępny wybór prędkości obrotowej Soft start

Zabezpieczenie przed ponownym rozruchem Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 3,4 Klasa ochrony /II Satyniarka GSI 14 CE Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napię-ciach odbiegających od powyższego i w przypadku modeli specyficz-nych dla danego kraju dane te mogą się różnić. OBJ_BUCH-1845-002.book Page 78 Friday, June 14, 2013 12:48 PMPolski | 79 Bosch Power Tools 3 609 929 C51 | (14.6.13) Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaż Przed wszystkimi pracami przy elektronarzędziu nale- ży wyciągnąć wtyczkę z gniazda. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malar- skich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stano- wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać re- akcje alergiczne i/lub choroby układu oddechowego ope- ratora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancja- mi do obróbki drewna (chromiany, impregnaty do drew- na). Materiały, zawierające azbest mogą być obrabiane je- dynie przez odpowiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pra- cy. Pyły mogą się z łatwością zapalić. Montaż rękojeści dodatkowej i pokrywy ochronnej (zob. rys. A) Pracować należy tylko z zamontowaną rękojeścią dodatkową

– Za pomocą załączonego w dostawie klucza inbusowego 14 zwolnić śrubę 2 pokrywy ochronnej 6. – Pokrywę ochronną 6 nałożyć na kołnierz wrzeciona. Usta- wić pokrywę ochronną 6 w pozycji dostosowanej do wa- runków pracy i przyjętej pozycji roboczej. – Mocno dokręcić śrubę 2. – Zamontować rękojeść dodatkową 5 na pokrywie ochron- nej 6. Montaż rolki prowadzącej (zob. rys. B) Zamontować rolkę prowadzącą 11 za pomocą śrub motylko- wych 12 na pokrywie ochronnej. Montaż przedłużki wrzeciona (zob. rys. C) – Wcisnąć blokadę wrzeciona 1 i zamontować przedłużkę wrzeciona 10 za pomocą klucza widełkowego (rozw. 21). – Włożyć wpust pasowany 7 do przedłużki wrzeciona 10. Montowanie narzędzia roboczego (zob. rys. D) – Wcisnąć blokadę wrzeciona 1. – Nasunąć narzędzie robocze na przedłużkę wrzeciona. Na- leży przy tym zwrócić uwagę na jego właściwe osadzenie wpustu pasowanego 7. – Wkręcić śrubę ustalającą 8. Należy zwrócić uwagę na to, aby kierunek strzałki, znajdującej się na narzędziu roboczym był zgodny z kierunkiem oznaczo- nym strzałką, umieszczoną na obudowie. Wybór narzędzia roboczego/środka ściernego W zależności od rodzaju obrabianego materiału i od oczekiwa- nego efektu należy wybrać jedno z dostępnych narzędzi robo- czych/środków ściernych: – Wałki z przytwierdzonym na stałe materiałem ściernym – Wałki do stosowania z wymiennymi materiałami ściernymi – Rolki zwrotne do pracy z taśmami szlifierskimi Praca Uruchamianie Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Włączanie/wyłączanie W celu włączenia elektronarzędzia nacisnąć włącznik/wy- łącznik 4 i przytrzymać w tej pozycji. Aby zablokować wciśnięty włącznik/wyłącznik 4 należy prze- sunąć włącznik/wyłącznik 4 jeszcze bardziej do przodu. W celu wyłączenia elektronarzędzia, należy włącznik/wyłącz- nik 4 zwolnić lub, gdy jest on unieruchomiony, włącznik/wy- łącznik 4 krótko nacisnąć i następnie zwolnić. Aby zaoszczędzić energię elektryczną, elektronarzędzie nale- ży włączać tylko wówczas, gdy jest ono używane. Wstępny wybór prędkości obrotowej Aby uniknąć uszkodzenia materiału, należy pracować z prędkością obrotową dopasowaną do danego zastoso- wania. Przy pomocy pokrętła regulatora można dokonać regulacji prędkości 3 obrotowej (także w czasie biegu). Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Uziarnienie Do szlifowania na sucho i szlifowania wstępnego grubo- ziarniste 40, 60 Do nadawania struktury i wyrównywania drobnych nierówności średnio- ziarniste
