MANUAL DE UTILIZADOR GSI 14 CE BOSCH

Rodillos combina- dos con vellón Para satinar y deslustrar su- perficies metálicas Fino 120 –240 Rodillos de vellón OBJ_BUCH-1845-002.book Page 26 Friday, June 14, 2013 12:48 PMEspañol | 27 Bosch Power Tools 3 609 929 C51 | (14.6.13) Trabaje con un avance moderado y vaya lijando franjas para- lelas de manera que éstas se solapen. Para lograr un acabado perfecto de la superficie, al elegir el elemento lijador no supere en más de un número el tamaño del grano. Solamente utilice accesorios para lijar originales Bosch. Únicamente los elementos lijadores en buenas condiciones permiten conseguir un buen rendimiento en el arranque de material, además de cuidar la herramienta eléctrica. No fije herramientas eléctricas a la mesa de trabajo. Las herramientas eléctricas que han sido fijadas y los afila- dos útiles pueden acarrear graves lesiones. Almacenaje de las bandas abrasivas Almacene las bandas abrasivas en el embalaje original a una temperatura ambiente de 15 °C – 25 °C y una humedad del aire de 40 % – 70 %. No almacene el material abrasivo sobre suelos de hormigón o cerca de ventanas abiertas o calefacciones. Evite provocar dobleces en las bandas lijadoras, ya que que- darían inservibles. Mantenimiento y servicio Mantenimiento y limpieza Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corrien- te. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Retire el polvo adherido con un pincel. La sustitución de un cable de conexión deteriorado deberá ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch con el fin de garantizar la seguridad del aparato. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Los dibujos de despie- ce e informaciones sobre las piezas de recambio los podrá ob- tener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosa- mente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es im- prescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198 Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Reservado el derecho de modificación. OBJ_BUCH-1845-002.book Page 27 Friday, June 14, 2013 12:48 PM28 | Português 3 609 929 C51 | (14.6.13) Bosch Power Tools Português Indicações de segurança Indicações gerais de advertência para ferramen- tas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves le- sões. Guarde bem todas as advertências e instruções para futu- ra referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indica- ções de advertência, refere-se a ferramentas eléctricas ope- radas com corrente de rede (com cabo de rede) e a ferramen- tas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficiente- mente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líqui- dos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferra- menta eléctrica durante a utilização. No caso de distrac- ção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com su- perfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a cho- que eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Ja- mais utilizar o cabo para transportar a ferramenta eléc- trica, para pendurá-la, nem para puxar a ficha da toma- da. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um cho- que eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um cho- que eléctrico. Se não for possível evitar o funcionamento da ferra- menta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha pru- dência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álcool ou medica- mentos. Um momento de descuido ao utilizar a ferramen- ta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de pro- tecção pessoal, como máscara de protecção contra pó, sa- patos de segurança antiderrapantes, capacete de segu- rança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desli- gada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca an- tes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movi- mento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição fir- me e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inespe- radas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de par- tes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e uti- lizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apro- priada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interrup- tor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser repa- rada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de se- gurança evita o arranque involuntário da ferramenta eléc- trica. ATENÇÃO OBJ_BUCH-1845-002.book Page 28 Friday, June 14, 2013 12:48 PMPortuguês | 29 Bosch Power Tools 3 609 929 C51 | (14.6.13) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeita- mente e não emperram, e se há peças quebradas ou da- nificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramen- tas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para acetinadores Indicações de segurança comuns para lixar e para lixar com lixas de papel Esta ferramenta eléctrica pode ser utilizada como lixa- deira, e lixadeira com lixa de papel. Observar todas as indicações de segurança, instruções, apresentações e dados fornecidos com a ferramenta eléctrica. O desres- peito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. Esta ferramenta eléctrica não é apropriada para traba- lhos com escovas de arame, nem para polir e separar por rectificação. Aplicações, para as quais a ferramenta eléctrica não é prevista, podem causar riscos e lesões. Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de po- der fixar o acessório a esta ferramenta eléctrica, não ga- rante uma aplicação segura. O número de rotação admissível da ferramenta de tra- balho deve ser no mínimo tão alto quanto o máximo nú- mero de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, po- dem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho com medidas incorrectas podem não ser suficientemente controladas. Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flan- ge. Ferramentas de trabalho, que não são fixas exacta- mente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo. Não utilizar ferramentas de trabalho danificadas. An- tes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se, por exemplo, os cilindros abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a fer- ramenta de trabalho caírem, deverá verificar se sofre- ram danos, caso contrário deverá utilizar uma ferra- menta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá man- ter-se, e as pessoas que se encontrem nas proximida- des, fora da área de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotações. A maio- ria das ferramentas de trabalho danificadas quebram du- rante este período de teste. Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma más- cara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas duran- te as diversas aplicações. A máscara contra pó ou a másca- ra de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante lon- go tempo a fortes ruídos, poderá sofrer a perda da capaci- dade auditiva. Observe que as outras pessoas mantenham uma dis- tância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas po- dem voar e causar lesões fora da área imediata de traba- lho. Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos, ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas su- perfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças me- tálicas do aparelho e levar a um choque eléctrico. Manter o cabo de rede afastado de ferramentas de tra- balho em rotação. Se perder o controlo sobre a ferramen- ta eléctrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. OBJ_BUCH-1845-002.book Page 29 Friday, June 14, 2013 12:48 PM30 | Português 3 609 929 C51 | (14.6.13) Bosch Power Tools Jamais depositar a ferramenta eléctrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em con- tacto com a superfície de apoio, provocando uma perda de controlo da ferramenta eléctrica. Não permitir que a ferramenta eléctrica funcione en- quanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de tra- balho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de me- tal pode causar perigos eléctricos. Não utilizar a ferramenta eléctrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque eléctrico. Contra-golpe e respectivas advertências Contra-golpe é uma repentina reacção devido a uma ferra- menta de trabalho travada ou bloqueada, como por exem- plo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma pa- rada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta eléctrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sen- tido contrário da rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear nu- ma peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, que- brando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do opera- dor ou para longe deste, dependendo do sentido de rota- ção do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incor- recta ou indevida da ferramenta eléctrica. Ele pode ser evi- tado por apropriadas medidas de precaução como descri- to a seguir. Segurar firmemente a ferramenta eléctrica e posicio- nar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo con- trolo possível sobre as forças de um contra-golpe ou so- bre momentos de reacção durante o arranque. O opera- dor pode controlar as forças de contra-golpe e as forças de reacção através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a fer- ramenta eléctrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta eléc- trica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. Trabalhar com especial cuidado na área ao redor de es- quinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação ten- de a travar em esquinas, em cantos afiados ou se for rico- cheteada. Isto causa uma perda de controlo ou um contra- golpe. Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta eléctrica. Advertências especiais de segurança específicas para li- xar com lixa de papel Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o ta- manho correcto das lixas de papel. Lixas de papel, que sobressaem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe. Advertências de segurança adicionais Usar óculos de protecção. Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for inter- rompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evi- tado um rearranque descontrolado do aparelho. A ferramenta eléctrica deve sempre ser operada com uma ferramenta de trabalho. A operação sem ferramenta de trabalho é perigosa e pode levar a lesões. Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresen- tadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para lixar a seco, para es- truturar, para satinar e para foscar superfícies de metal. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Bloqueio do fuso 2 Parafuso para a fixação da cobertura 3 Roda de ajuste para pré-selecção do número de rotação 4 Interruptor de ligar-desligar OBJ_BUCH-1845-002.book Page 30 Friday, June 14, 2013 12:48 PMPortuguês | 31 Bosch Power Tools 3 609 929 C51 | (14.6.13) 5 Punho adicional (superfície isolada) 6 Tampa 7 Mola de ajuste 8 Parafuso de fixação 9 Ferramenta de trabalho* 10 Prolongamento do eixo 11 Rolo de guia 12 Porcas de orelhas 13 Punho (superfície isolada) 14 Chave de sextavado interior *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústi- ca 100 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações a

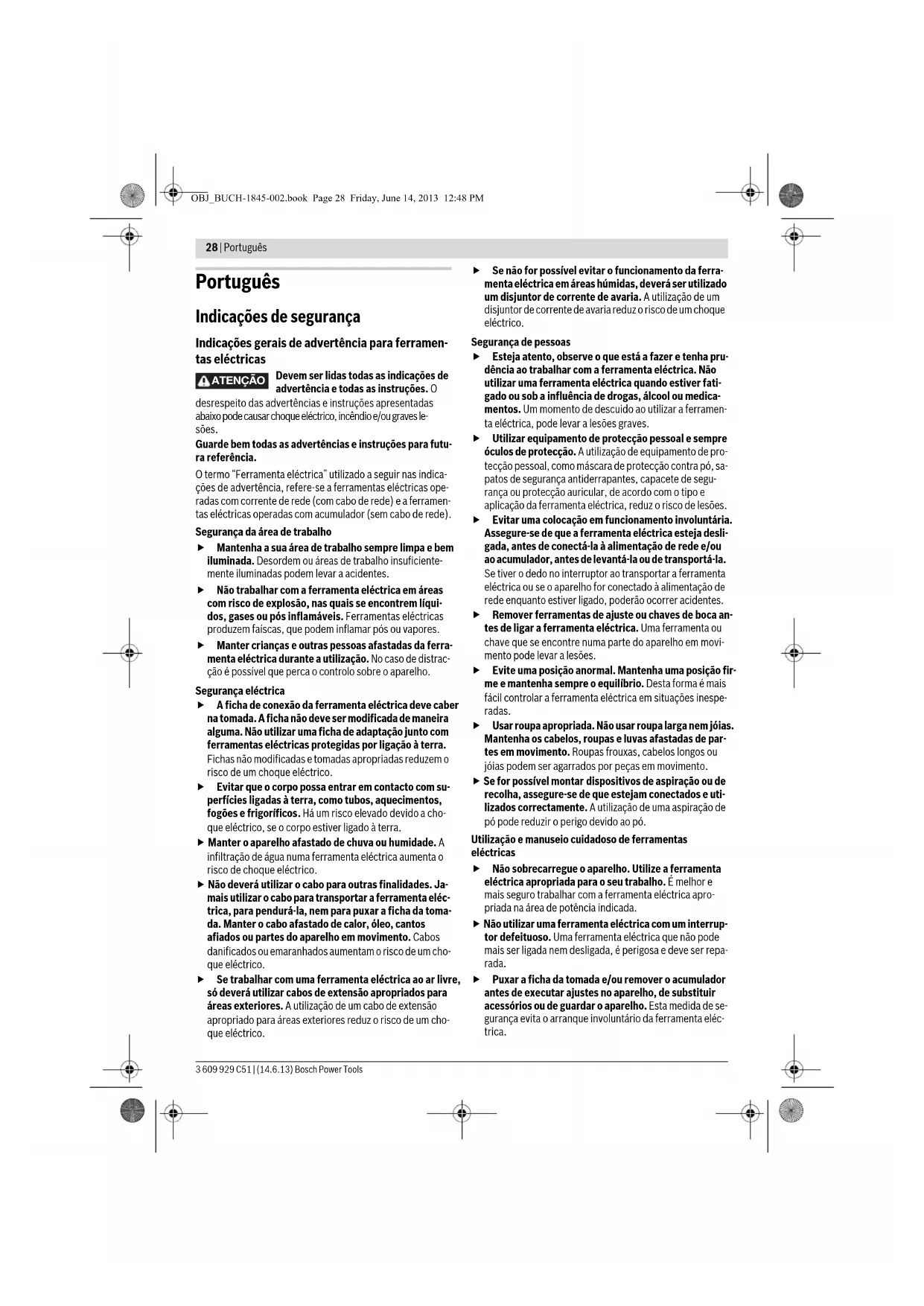

(soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745:

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normali- zado pela norma EN 60745 e pode ser utilizado para a com- paração de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti- lizada para outras aplicações, com outras ferramentas de tra- balho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmen- te a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o pro- duto descrito em “Dados técnicos” cumpre as seguintes nor- mas ou documentos normativos: EN 60745 conforme as dis- posições das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.06.2013 Montagem Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalha- dos, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Satinador GSI 14 CE N° do produto 3 601 HB1 0.. Potência nominal consumida W 1400 N° de rotações em ponto morto min

750 – 3000 Máx. diâmetro exterior da ferramenta de trabalho mm 115 Máx. largura da ferramenta de trabalho mm 100 Diâmetro da fixação mm 19 Pré-selecção do número de rotação

Protecção contra rearranque involuntário

Peso conforme EPTA-Procedure 01/2003 kg 3,4 Classe de protecção /II As indicações valem para tensões nominais [U] de 230 V. Estas indica-ções podem variar dependendo de tensões inferiores e dos modelos es-pecíficos dos países. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1845-002.book Page 31 Friday, June 14, 2013 12:48 PM32 | Português 3 609 929 C51 | (14.6.13) Bosch Power Tools Montar o punho adicional e a cobertura (veja figura A) Só trabalhar com o punho adicional montado 5. – Soltar, com a chave para parafusos com sextavado interior 14, o parafuso 2 da cobertura 6. – Colocar a cobertura 6 na gola do veio. Deslocar a cobertura 6 de acordo com as suas condições de trabalho e com a sua posição de trabalho. – Apertar o parafuso 2. – Montar o punho adicional 5 na cobertura 6. Montar o rolete de guia (veja figura B) Montar o rolete de guia 11, com as porcas de orelhas 12, na cobertura. Montar a extensão do veio (veja figura C) – Pressionar o travamento do veio 1 e montar a extensão do veio 10 com ajuda da chave de forqueta (SW 21). – Colocar a chaveta 7 na extensão do veio 10. Montar a ferramenta de trabalho (veja figura D) – Pressionar o travamento do veio 1. – Empurrar a ferramenta de trabalho sobre a extensão do veio. Assegure-se de que a chaveta 7 esteja numa posição firme. – Prender o parafuso de fixação 8. Observe que os sentidos das setas, no lado de dentro da fer- ramenta de trabalho e na carcaça da ferramenta eléctrica coincidam. Selecção da ferramenta de trabalho/da folha de lixar Estão disponíveis diversas ferramentas de trabalho/folhas de lixar, de acordo com o material a ser trabalhado e com o des- baste desejado da superfície: – Cilindros com produto abrasivo gasto – Cilindros para a utilização de diferentes produtos abrasi- vos – Roletes de desvio para a utilização com correias abrasivas Funcionamento Colocação em funcionamento Observar a tensão de rede! A tensão da fonte de corren- te eléctrica deve coincidir com a que consta na chapa de identificação da ferramenta eléctrica. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 4 e manter pressionado. Para fixar o interruptor de ligar-desligar premido 4, deverá empurrar o interruptor de ligar-desligar 4 um pouco para fren- te. Para desligar a ferramenta eléctrica, soltar o interruptor de li- gar-desligar 4, ou se estiver travado, deverá premir por ins- tantes o interruptor de ligar-desligar 4 e em soltá-lo de segui- da. Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. Pré-seleccionar o número de rotações Deve ser utilizado um número de rotações adaptado à aplicação, para evitar danos no material. Com a roda de pré-selecção do número de rotações 3 é possí- vel pré-seleccionar o número de rotações necessário durante o funcionamento. O n° de rotações necessário depende do material e das condi- ções de trabalho e pode ser verificado através de ensaios prá- ticos. Ao utilizar o velo, deve ser ajustado o máximo o nível de rotações 4. Caso contrário o velo se aquece demais. Indicações de trabalho A potência abrasiva e a qualidade da superfície dependem es- pecialmente da correia abrasiva seleccionada, assim como da velocidade do produto pré-seleccionado. Trabalhar com a mínima força de pressão possível, para au- mentar a vida útil do produto abrasivo. Um aumento demasia- do da força de pressão não leva a uma potência abrasiva mais alta, mas a um desgaste mais forte da ferramenta eléctrica e do produto abrasivo. Trabalhar com avanço moderado e lixar movimentando a fer- ramenta de modo a lixar com pistas paralelas e sobrepostas. Para obter uma perfeita superfície, não deverá pular mais do que um tamanho de grão ao selecionar o produto abrasivo. Só utilizar acessórios de lixar originais Bosch. Apenas produtos abrasivos em perfeito estado proporcionam uma perfeita potência abrasiva e poupam a ferramenta eléc- trica. Fixar a ferramenta eléctrica na mesa de trabalho. Ferra- mentas eléctricas fixas e os cantos afiados das ferramen- tas de trabalho podem causar graves lesões. Armazenamento dos meios abrasivos Os meios abrasivos devem ser armazenados na embalabem original, a uma temperatura de 15 °C – 25 °C e uma humida- de do ar de 40 % – 70 %. Os meios abrasivos não devem ser armazenados sobre pisos de betão, nem perto de janelas abertas ou de aquecimentos. Não dobrar as correias abrasivas, caso contrário elas se tor- narão inutilizáveis. Grão Para lixar a seco e para des- baste grosseiro 40, 60 Para estruturar e para aplai- nar pequenos desníveis médio
