GSI 14 CE - Mitmeotstarbelised tööriistad BOSCH - Tasuta kasutusjuhend

KASUTUSJUHEND GSI 14 CE BOSCH

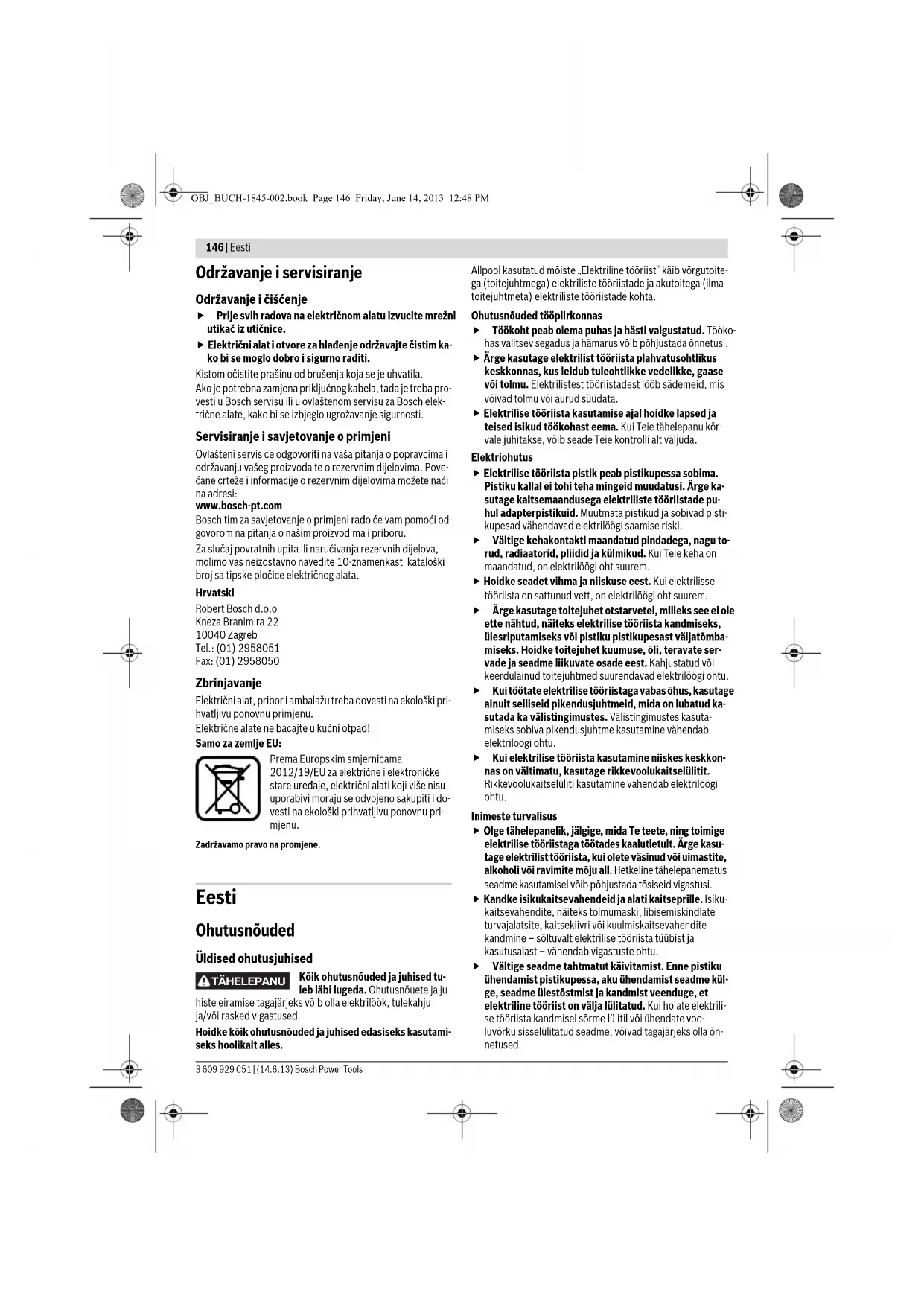

Kombinirani valjci od filzelina Za satiniranje i matiranje metalnih površina fina 120 –240 Valjci od filzelina OBJ_BUCH-1845-002.book Page 145 Friday, June 14, 2013 12:48 PM146 | Eesti 3 609 929 C51 | (14.6.13) Bosch Power Tools Održavanje i servisiranje Održavanje i čišćenje Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. Električni alat i otvore za hlađenje održavajte čistim ka- ko bi se moglo dobro i sigurno raditi. Kistom očistite prašinu od brušenja koja se je uhvatila. Ako je potrebna zamjena priključnog kabela, tada je treba pro- vesti u Bosch servisu ili u ovlaštenom servisu za Bosch elek- trične alate, kako bi se izbjeglo ugrožavanje sigurnosti. Servisiranje i savjetovanje o primjeni Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i održavanju vašeg proizvoda te o rezervnim dijelovima. Pove- ćane crteže i informacije o rezervnim dijelovima možete naći na adresi: www.bosch-pt.com Bosch tim za savjetovanje o primjeni rado će vam pomoći od- govorom na pitanja o našim proizvodima i priboru. Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice električnog alata. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: (01) 2958051 Fax: (01) 2958050 Zbrinjavanje Električni alat, pribor i ambalažu treba dovesti na ekološki pri- hvatljivu ponovnu primjenu. Električne alate ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU za električne i elektroničke stare uređaje, električni alati koji više nisu uporabivi moraju se odvojeno sakupiti i do- vesti na ekološki prihvatljivu ponovnu pri- mjenu. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tu- leb läbi lugeda. Ohutusnõuete ja ju- histe eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami- seks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite- ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas Töökoht peab olema puhas ja hästi valgustatud. Tööko- has valitsev segadus ja hämarus võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõr- vale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka- sutage kaitsemaandusega elektriliste tööriistade pu- hul adapterpistikuid. Muutmata pistikud ja sobivad pisti- kupesad vähendavad elektrilöögi saamise riski. Vältige kehakontakti maandatud pindadega, nagu to- rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmba- miseks. Hoidke toitejuhet kuumuse, õli, teravate ser- vade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud ka- sutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkon- nas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasu- tage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme kül- ge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrili- se tööriista kandmisel sõrme lülitil või ühendate voo- luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn- netused. TÄHELEPANU OBJ_BUCH-1845-002.book Page 146 Friday, June 14, 2013 12:48 PMEesti | 147 Bosch Power Tools 3 609 929 C51 | (14.6.13) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist kehaasendit. Võtke stabiilne töö- asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku- vatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead- mega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjusta- tud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded lihvmasinate kasutamisel Ühised ohutusnõuded lihvimisel ja liivapaberiga töötlemisel Elektriline tööriist on ette nähtud lihvimiseks ja liivapa- beriga töötlemiseks. Pidage kinni kõikidest tööriistaga kaasas olevatest ohutusnõuetest, joonistest ja andme- test. Järgnevalt toodud juhiste eiramine võib kaasa tuua elektrilöögi, põlengu ja/või rasked vigastused. Elektriline tööriist ei sobi traatharjadega töötlemiseks, poleerimiseks ja lõikamiseks. Elektrilise tööriista kasuta- mine otstarvetel, milleks see ei ole ette nähtud, on ohtlik ja võib põhjustada vigastusi. Ärge kasutage tarvikuid, mida ei ole tootja selle elekt- rilise tööriista jaoks ette näinud ega soovitanud. Asja- olu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd. Kasutatava tarviku lubatud pöörlemiskiirus peab ole- ma vähemalt sama suur nagu elektrilise tööriista mak- simaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda. Kasutatava tarviku läbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitse piisaval määral ning need võivad väljuda seadme kasutaja kontrolli alt. Keermestatud sabaga tarvikud peavad spindli keerme- ga täpselt sobima. Flantsi abil monteeritavate tarviku- te puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Elektrilise tööriista külge täpselt ja tugevalt kinnitamata tarvikud pöörlevad ebaühtlaselt, vib- reerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle. Ärge kasutage kahjustatud tarvikuid. Iga kord enne ka- sutamist kontrollige tarvikuid, näiteks lihvkettaid pra- gude ja kahjustuste, lihvimisotsakuid pragude ja kulu- mise, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, veenduge, et see ei ole kahjustatud ning vajaduse korral võtke kasutusele veatu tarvik. Pärast tarviku kontrollimist ja paigalda- mist laske seadmel töötada ühe minuti jooksul maksi- maalsetel tühikäigupööretel. Seejuures veenduge, et nii Teie ise kui ka läheduses viibivad inimesed ei paikne pöörleva tarvikuga ühel tasandil. Kahjustatud tarvikud murduvad tavaliselt selle katseaja jooksul. Kandke isikukaitsevahendeid. Kasutage vastavalt ka- sutusotstarbele näomaski, silmakaitset või kaitsepril- le. Vajaduse korral kandke tolmukaitsemaski, kuulmis- kaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tol- mu. Pikaajaline vali müra võib kahjustada kuulmist. Veenduge, et teised inimesed on tööpiirkonnast ohu- tus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku mur- dunud tükid võivad eemale paiskuda ja põhjustada vigastu- si ka väljaspool otsest tööpiirkonda. OBJ_BUCH-1845-002.book Page 147 Friday, June 14, 2013 12:48 PM148 | Eesti 3 609 929 C51 | (14.6.13) Bosch Power Tools Kui teostate töid, mille puhul võib tarvik tabada varja- tud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi. Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kont- rolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvi- kuga kokku puutuda. Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kok- ku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle. Seadme transportimise ajal ärge laske seadmel tööta- da. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse. Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv me- tallitolm võib põhjustada elektrilisi ohte. Ärge kasutage seadet kergestisüttivate materjalide lä- heduses. Sädemete tõttu võivad need materjalid süttida. Ärge kasutage tarvikuid, mille puhul tuleb kasutada ja- hutusvedelikke. Vee või teiste jahutusvedelike kasutami- ne võib põhjustada elektrilöögi. Tagasilöök ja asjaomased ohutusnõuded Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt tingitud järsk reaktsioon. Kinni- kiildumine põhjustab tarviku järsu seiskumise. Selle taga- järjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda. Tagasilöök on seadme ebaõige kasutamise või valede töö- võtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid. Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu as- tuda. Suurima kontrolli saavutamiseks tagasilöögijõu- dude või reaktsioonimomentide üle kasutage alati lisa- käepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida. Ärge viige oma kätt kunagi pöörlevate tarvikute lähe- dusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe. Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuu- nale vastupidises suunas. Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipõrkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka- des, teravates servades ja tagasipõrkumise korral kinni kiilduma. See põhjustab kontrolli kaotuse seadme üle või tagasilöögi. Ärge kasutage kett- ega hammastatud saeketast. Selli- sed tarvikud põhjustavad tihti tagasilöögi või kontrolli kao- tuse seadme üle. Spetsiifilised ohutusnõuded liivapaberiga lihvimisel Ärge kasutage liiga suurte mõõtmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada vigas- tusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasi- lööki. Täiendavad ohutusnõuded Kandke kaitseprille. Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks elektrikatkestu- se või toitepistiku pistikupesast väljatõmbamise tõttu katkeb. See takistab seadme kontrollimatut taaskäi- vitamist. Kasutage elektrilist tööriista alati koos tarvikuga. Töö- riista kasutamine ilma tarvikuta on ohtlik ja võib põhjusta- da vigastusi. Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud metalli kuivlihvimiseks, me- tallile struktuuri ja läike andmiseks ning metalli poleerimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Spindlilukustus 2 Kruvi kaitsekatte lukustamiseks 3 Pöörete arvu regulaator 4 Lüliti (sisse/välja) 5 Lisakäepide (isoleeritud haardepind) 6 Kaitsekate 7 Vedru 8 Lukustuskruvi 9 Tarvik* 10 Spindlipikendus 11 Juhtrull OBJ_BUCH-1845-002.book Page 148 Friday, June 14, 2013 12:48 PMEesti | 149 Bosch Power Tools 3 609 929 C51 | (14.6.13) 12 Liblikmutrid 13 Käepide (isoleeritud haardepind) 14 Sisekuuskantvõti *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 89 dB(A); müravõimsuse tase 100 dB(A). Mõõ- temääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

Käesolevas juhendis toodud vibratsioon on mõõdetud stan- dardi EN 60745 kohase mõõtemeetodi järgi ja seda saab ka- sutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasu- tatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurenda- da. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.06.2013 Montaaž Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita- va toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Lisakäepideme ja kaitsekatte paigaldamine (vt joonist A) Enne tööriista kasutuselevõttu veenduge, et paigaldatud on li- sakäepide 5. – Keerake komplekti kuuluva sisekuuskantvõtmega 14 lahti kruvi 2 kaitsekattel 6. – Asetage kaitsekate 6 spindliäärikule. Keerake kaitsekate 6 asendisse, mis vastab konkreetse töö tingimustele ja töö- asendile. – Pingutage kinni kruvi 2. – Monteerige lisakäepide 5 kaitsekattele 6. Juhtrulli paigaldamine (vt joonist B) Kinnitage juhtrull 11 liblikmutritega 12 kaitsekatte külge. Poleermasin GSI 14 CE Tootenumber 3 601 HB1 0.. Nimivõimsus W 1400 Tühikäigupöörded min

750 – 3000 Tarviku max välisläbimõõt mm 115 Tarviku max laius mm 100 Siseava läbimõõt mm 19 Pöörete arvu reguleerimine

Kaal EPTA-Procedure 01/2003 järgi kg 3,4 Kaitseaste /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasu- tusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1845-002.book Page 149 Friday, June 14, 2013 12:48 PM150 | Eesti 3 609 929 C51 | (14.6.13) Bosch Power Tools Spindlipikenduse paigaldamine (vt joonist C) – Vajutage spindlilukustusnupule 1 ja monteerige spindlipi- kendus 10 lehtvõtme (SW 21) abil. – Asetage vedru 7 spindlipikendusse 10. Tarviku paigaldamine (vt joonist D) – Vajutage spindlilukustusnupule 1. – Lükake tarvik spindlipikenduse peale. Seejuures kontrolli- ge, kuidas on kinnitatud vedru 7. – Kinnitage lukustuskruvi 8. Veenduge, et tarvikul ja elektrilise tööriista korpusel olevate noolte suunad ühtivad. Tarviku/lihvimisvahendi valik Olenevalt töödeldavast materjalist ja lihvimisintensiivsusest saab valida erinevaid tarvikuid/lihvimisvahendeid: – Silindrid püsivalt paigaldatud lihvimisvahendiga – Silindrid vahetatavate lihvimisvahendite kasutamiseks – Pööratavad rullid lihvlintide kasutamiseks Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Sisse-/väljalülitus Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 4 alla ja hoidke seda all. Selleks et lukustada sissevajutatud lülitit (sisse/välja) 4, lü- kake lülitit (sisse/välja) 4 kaugemale ette. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 4 või juhul, kui see on lukustatud, vajutage korraks lülitile (sisse/ välja) 4 ja vabastage see seejärel. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Pöörete arvu valik Lihvitava materjali kahjustamise vältimiseks välige konkreetseks tööks sobiv pöörete arv. Pöörete arvu regulaatoriga 3 saate vajalikku pöörete arvu re- guleerida ka töötamise ajal. Vajalik pöörete arv sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus. Fliisi kasutamisel ei tohi pöörete arvu regulaator olla seatud kõrgemale astmele kui 4. Vastasel korral läheb fliis liiga kuumaks. Tööjuhised Lihvimisintensiivsus ja pinnakvaliteet olenevad peamiselt va- litud lihvimistarvikust ja seatud pöörete arvust. Töötage võimalikult väikese survega, et pikendada lihvimis- tarviku kasutusiga. Liigne surve ei anna paremat lihvimistule- must, vaid kulutab kiiremini tööriista ja lihvpaberit. Töötage mõõduka ettenihkega ja lihvige pinda paralleelsete liigutustega nii, et lihvimisradade servad kattuvad. Ideaalse lihvitud pinna saavutamiseks valige maksimaalselt ühe ühiku võrra karedam lihvlint. Kasutage ainult Boschi originaal-lihvimistarvikuid. Ainult laitmatu kvaliteediga lihvpaberid tagavad hea lihvimis- tulemuse ja säästavad elektrilist tööriista. Ärge kinnitage tööpingi külge elektrilisi tööriistu. Töö- pingi külge kinnitatud elektrilised tööriistad ja teravaotsali- sed tarvikud võivad põhjustada raskeid vigastusi. Lihvimistarvikute hoidmine Hoidke lihvimistarvikuid originaalpakendis temperatuuril 15 °C – 25 °C ja õhuniiskusel 40 % – 70 %. Ärge jätke lihvimistarvikuid pikemaks ajaks betoonpõrandale, avatud akende ja radiaatorite lähedusse. Ärge murdke lihvlinte kokku, vastasel korral muutuvad need kasutuskõlbmatuks. Hooldus ja teenindus Hooldus ja puhastus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Külgejääv lihvimistolm eemaldage pintsliga. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandus- töökojas. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Järelepärimiste esitamisel ja tagavaraosade tellimisel näida- ke kindlasti ära seadme andmesildil olev 10-kohaline toote- number. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 679 1122 Faks: 679 1129 Teralisus Kuivlihvimiseks ja eellihvimi- seks jäme 40, 60 Struktureerimiseks ja väikeste ebatasasuste silumiseks keskmine
