Cilindros de velo combinado Para satinar e deslustrar superfícies de metal fino 120 –240 Clindros de velo OBJ_BUCH-1845-002.book Page 32 Friday, June 14, 2013 12:48 PMItaliano | 33 Bosch Power Tools 3 609 929 C51 | (14.6.13) Manutenção e serviço Manutenção e limpeza Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Manter a ferramenta eléctrica e as aberturas de venti- lação sempre limpas, para trabalhar bem e de forma se- gura. Remover o pó aderido com um pincel. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós- venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não deitar ferramentas eléctricas no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramen- tas eléctricas que não servem mais para a utilização, devem ser enviadas separada- mente a uma reciclagem ecológica. Sob reserva de alterações. Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. AVVERTENZA OBJ_BUCH-1845-002.book Page 33 Friday, June 14, 2013 12:48 PM34 | Italiano 3 609 929 C51 | (14.6.13) Bosch Power Tools Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

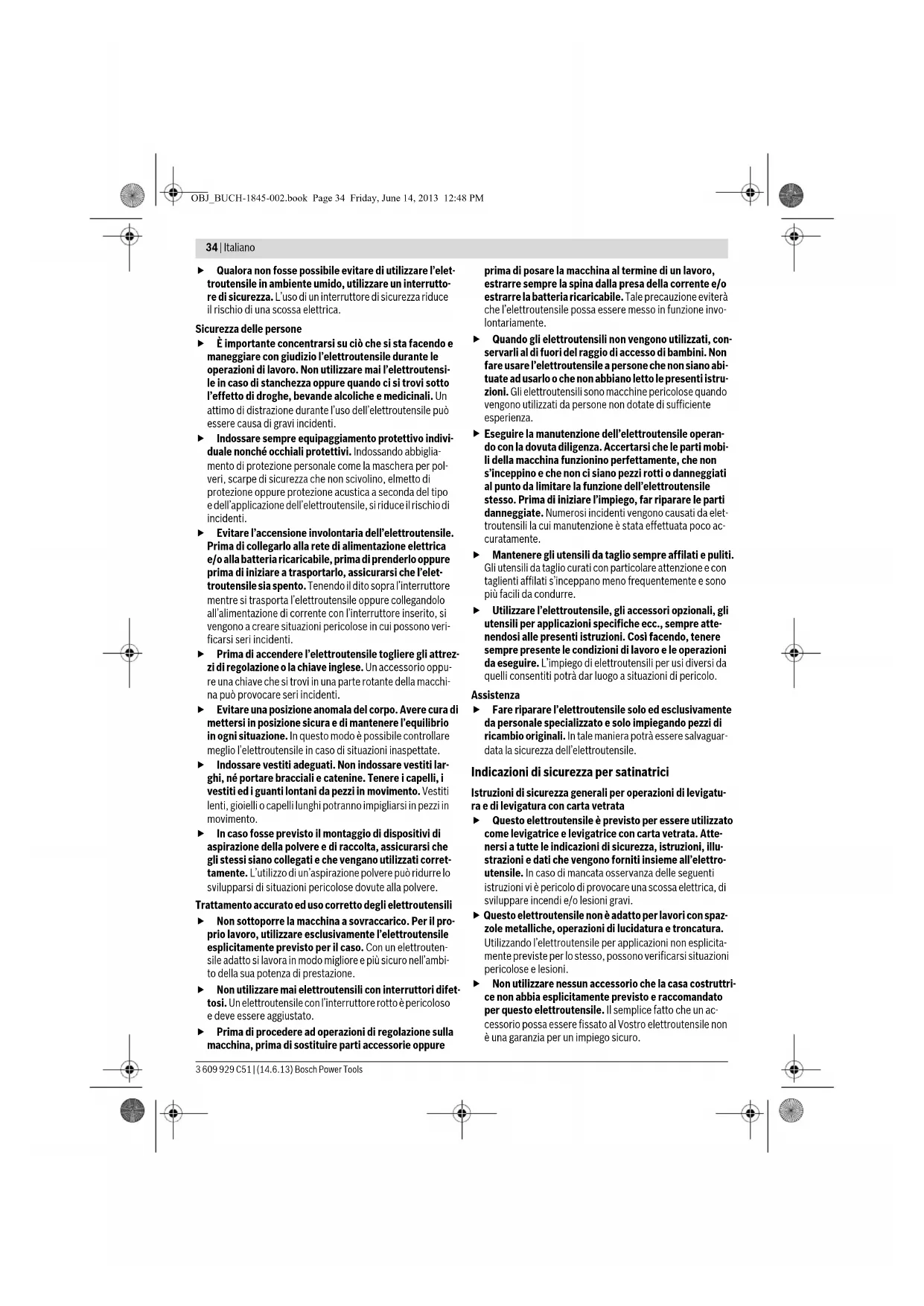

Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per satinatrici Istruzioni di sicurezza generali per operazioni di levigatu- ra e di levigatura con carta vetrata Questo elettroutensile è previsto per essere utilizzato come levigatrice e levigatrice con carta vetrata. Atte- nersi a tutte le indicazioni di sicurezza, istruzioni, illu- strazioni e dati che vengono forniti insieme all’elettro- utensile. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi. Questo elettroutensile non è adatto per lavori con spaz- zole metalliche, operazioni di lucidatura e troncatura. Utilizzando l’elettroutensile per applicazioni non esplicita- mente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni. Non utilizzare nessun accessorio che la casa costruttri- ce non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un ac- cessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. OBJ_BUCH-1845-002.book Page 34 Friday, June 14, 2013 12:48 PMItaliano | 35 Bosch Power Tools 3 609 929 C51 | (14.6.13) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massi- mo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rom- persi in vari pezzi e venir lanciato intorno. Il diametro esterno e lo spessore dell’accessorio mon- tato devono corrispondere ai dati delle dimensioni dell’elettroutensile. In caso di impiego di accessori di di- mensioni sbagliate essi non garantiranno la necessaria af- fidabilità di funzionamento. Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell’alberino. Negli acces- sori che vengono montati tramite flangia, il diametro del foro dell’accessorio deve corrispondere al diame- tro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all’elettroutensile non ruo- tano in modo uniforme, vibrano molto forte e possono pro- vocare la perdita del controllo. Non utilizzare mai accessori danneggiati. Prima di ogni impiego controllare accessori come dischi abrasivi in merito a scheggiature e incrinature, cilindri abrasivi in merito a incrinature, usura oppure elevata abrasione, spazzole metalliche in merito a fili allentati o rotti. Se l’elettroutensile oppure l’accessorio dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzare un accessorio intatto. Una volta con- trollato e montato l’accessorio far funzionare l’elettro- utensile per la durata di un minuto con il numero massi- mo di giri avendo cura di tenersi lontani ed impedendo anche ad altre persone di avvicinarsi all’accessorio ro- tante. Nella maggior parte dei casi accessori danneggiati si rompono nel corso di questo periodo di prova. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera comple- ta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli oc- chi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipol- vere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Espo- nendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvici- narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbi- gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di la- voro. Tenere l’apparecchio esclusivamente per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il pro- prio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’ap- parecchio, causando una scossa elettrica. Tenere il cavo di collegamento elettrico sempre lonta- no da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accesso- rio in rotazione. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completa- mente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sul- la macchina pneumatica. Mai trasportare l’elettroutensile mentre questo doves- se essere ancora in funzione. Attraverso un contatto ca- suale l’utensile in rotazione potrebbe fare presa sugli indu- menti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elet- troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeran- ti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad ag- ganciamento oppure blocco di accessorio in rotazione co- me può essere un disco abrasivo, platorello, spazzola me- tallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nel- la direzione opposta a quella della rotazione del portauten- sili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si ab- bassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un con- traccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di ro- tazione che ha nel momento in cui si blocca. In tali situazio- ni è possibile che le mole abrasive possano anche romper- si. Un contraccolpo è la conseguenza di un utilizzo non appro- priato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicu- rezza come dalla descrizione che segue. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supple- mentare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. OBJ_BUCH-1845-002.book Page 35 Friday, June 14, 2013 12:48 PM36 | Italiano 3 609 929 C51 | (14.6.13) Bosch Power Tools Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portau- tensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contrac- colpo. Un contraccolpo provoca uno spostamento improv- viso dell’elettroutensile che si sviluppa nella direzione op- posta a quella della rotazione della mola abrasiva al punto di blocco. Operare con particolare attenzione in prossimità di spi- goli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena e neppure lame dentella- te. Questo tipo di accessori provocano spesso un contrac- colpo oppure la perdita del controllo sull’elettroutensile. Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro Non utilizzare mai fogli abrasivi troppo grandi ma atte- nersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che do- vessero sporgere oltre il platorello possono provocare inci- denti oppure blocchi, strappi dei fogli abrasivi oppure con- traccolpi. Ulteriori avvertenze di pericolo Indossare degli occhiali di protezione. Se l’alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l’interruttore di avvio/ar- resto e posizionarlo su arresto. In questo modo viene im- pedito un riavviamento incontrollato. Mettere in funzione l’elettroutensile sempre con un ac- cessorio. Il funzionamento senza accessorio è pericoloso e può causare lesioni. Descrizione del prodotto e caratteri- stiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri- spetto delle avvertenze di pericolo e delle istru- zioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si leg- ge il manuale delle Istruzioni per l’uso. Uso conforme alle norme L’elettroutensile è idoneo per la smerigliatura a secco, ristrut- turazione, satinatura e opacizzazione di superfici metalliche. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Blocco dell’alberino 2 Vite per il bloccaggio della cuffia di protezione 3 Rotellina di selezione numero giri 4 Interruttore di avvio/arresto 5 Impugnatura supplementare (superficie di presa isolata) 6 Cuffia di protezione 7 Linguetta 8 Vite di fissaggio 9 Utensile accessorio* 10 Prolunga del mandrino 11 Rullo di guida 12 Dadi ad alette 13 Impugnatura (superficie di presa isolata) 14 Chiave per esagono interno *L’accessorio illustrato oppure descritto non è compreso nel volu- me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina am- monta a dB(A): livello di rumorosità 89 dB(A); livello di poten- za acustica 100 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Satinatrice GSI 14 CE Codice prodotto 3 601 HB1 0.. Potenza nominale assorbita W 1400 Numero di giri a vuoto min

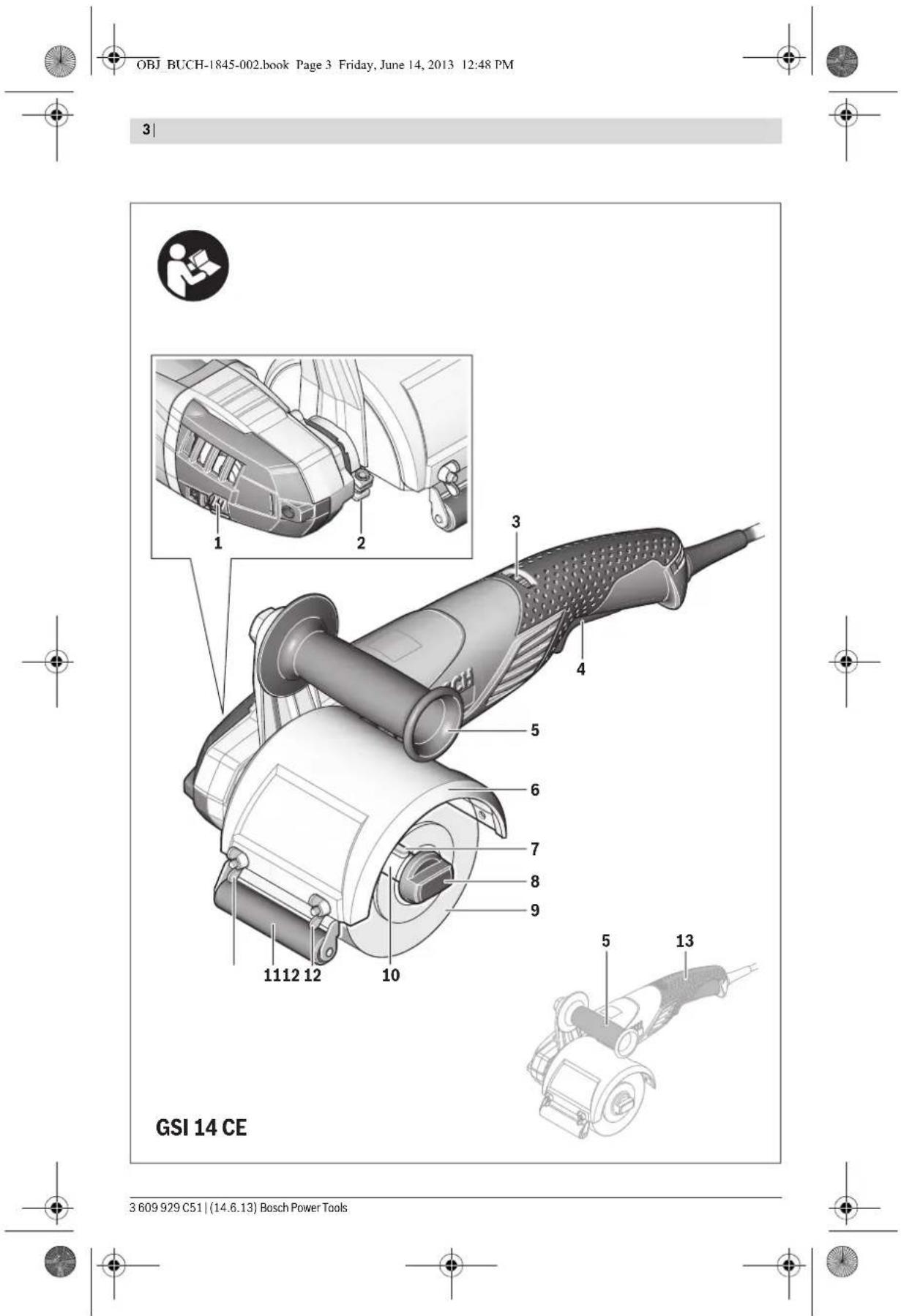

750 – 3000 Max. diametro esterno accessorio mm 115 Max. larghezza accessorio mm 100 Diametro di alloggiamento mm 19 Preselezione del numero di giri

Protezione contro un riavviamento involontario

Peso in funzione della EPTA-Procedure 01/2003 kg 3,4 Classe di sicurezza /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-sioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. OBJ_BUCH-1845-002.book Page 36 Friday, June 14, 2013 12:48 PMItaliano | 37 Bosch Power Tools 3 609 929 C51 | (14.6.13) Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745:

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la solleci- tazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il pro- dotto descritto nei «Dati tecnici» è conforme alle seguenti nor- mative ed ai relativi documenti: EN 60745 in base alle pre- scrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

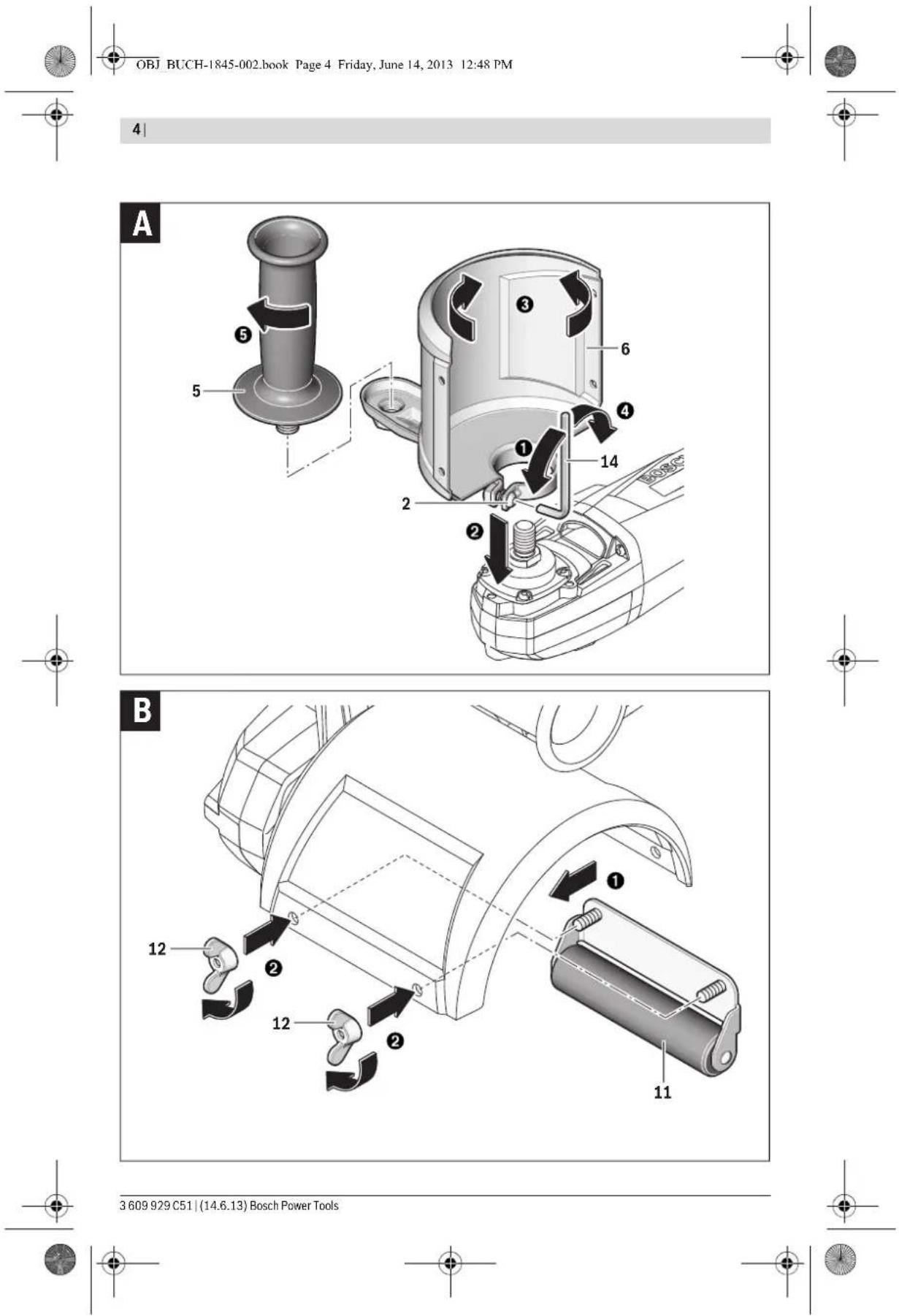

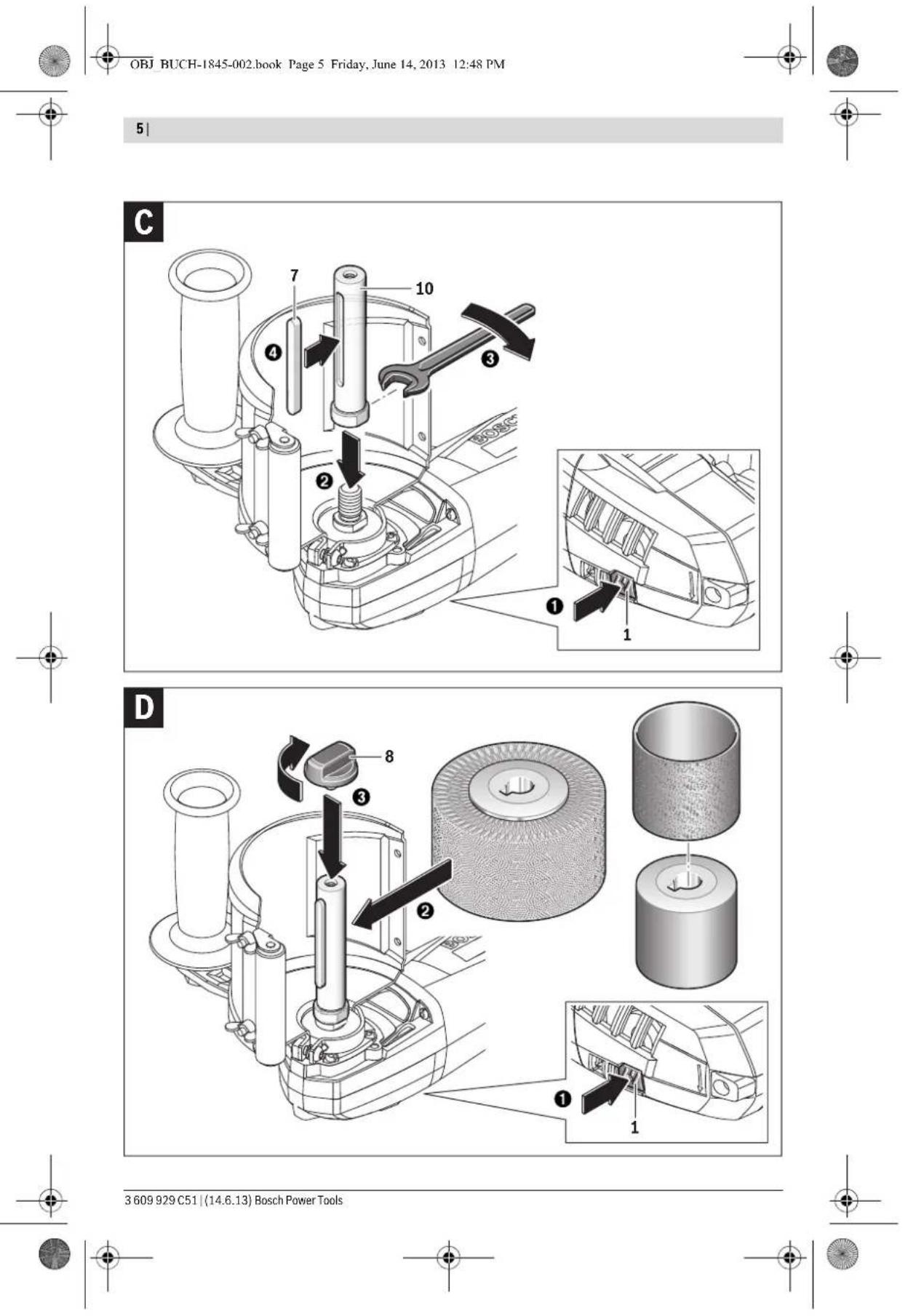

Montaggio Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si tro- vano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo parti- colare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da persona- le specializzato. – Provvedere per una buona aerazione del posto di lavo- ro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i mate- riali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le pol- veri si possono incendiare facilmente. Montaggio dell’impugnatura supplementare e della cuffia di protezione (vedi figura A) Lavorare esclusivamente con impugnatura supplementare 5 montata. – Con l’ausilio della chiave per esagono interno 14 fornita in dotazione allentare la vite 2 sulla cuffia di protezione 6. – Applicare la cuffia di protezione 6 sula flangia dell’alberino. Orientare la cuffia di protezione 6 conformemente alle condizioni operative e alla posizione di lavoro. – Serrare saldamente la vite 2. – Montare l’impugnatura supplementare 5 sulla cuffia di pro- tezione 6. Montaggio del rullo di guida (vedi figura B) Montare il rullo di guida 11 con i dadi ad alette 12 sulla cuffia di protezione. Montaggio della prolunga del mandrino (vedi figura C) – Premere il blocco dell’alberino 1 e montare la prolunga del mandrino 10 con l’ausilio di una chiave fissa (apertura chiave 21). – Inserire la linguetta 7 nella prolunga del mandrino 10. Montaggio dell’accessorio (vedi figura D) – Premere il blocco dell’alberino 1. – Spingere l’accessorio sulla prolunga del mandrino. Duran- te questa operazione prestare attenzione alla sede fissa della chiavetta 7. – Fissare la vite di fissaggio 8. Prestare attenzione affinché le direzioni delle frecce sull’ac- cessorio e sulla carcassa dell’elettroutensile coincidano. Selezione dell’accessorio/materiale abrasivo Sono disponibili differenti accessori/materiali abrasivi con- formemente al materiale da lavorare ed all’abrasione deside- rata della superficie: – Rulli con materiale abrasivo applicato fisso – Rulli per l’impiego di materiali abrasivi sostituibili – Rulli di rinvio per l’impiego con nastri abrasivi Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1845-002.book Page 37 Friday, June 14, 2013 12:48 PM38 | Italiano 3 609 929 C51 | (14.6.13) Bosch Power Tools Uso Messa in funzione Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell’elettrou- tensile. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di av- vio/arresto 4 e tenerlo premuto. Per l’arresto dell’interruttore di avvio/arresto premuto 4 spingere ulteriormente in avanti l’interruttore di avvio/arresto 4 stesso. Per spegnere l’elettroutensile rilasciare l’interruttore di av- vio/arresto 4 oppure, se è bloccato, premere brevemente l’in- terruttore di avvio/arresto 4 e rilasciarlo. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Preselezione del numero di giri Utilizzare un numero di giri adatto all’impiego per evi- tare un danneggiamento del materiale. Tramite la rotellina per la selezione del numero giri 3 è possi- bile preselezionare la velocità richiesta anche durante la fase di funzionamento. Il numero di giri necessario dipende dal tipo di materiale e dal- le condizioni operative e può essere determinato eseguendo prove pratiche. In caso di impiego di Vlies, regolare il livello di numeri di giri massimo su 4. In caso contrario il Vlies diventa troppo bollente. Indicazioni operative La potenza abrasiva durante la smerigliatura e la qualità di la- vorazione della superficie sono determinate essenzialmente dalla selezione del materiale abrasivo e dal numero di giri pre- selezionato. Lavorare esercitando il minimo di pressione di contatto possi- bile per aumentare la durata del materiale abrasivo. Un au- mento eccessivo della pressione di contatto non aiuta ad otte- nere un’elevata potenza abrasiva bensì causa un’usura elevata dell’elettroutensile e del materiale abrasivo. Operare avanzando moderatamente ed effettuare l’operazio- ne di smerigliatura in maniera parallela e sovrapponendo le precedenti linee di smerigliatura. Per ottenere una superficie perfetta non saltare, selezionan- do il materiale abrasivo, più di una grossezza della grana. Utilizzare esclusivamente accessori di levigatura originali Bosch. Solo materiali abrasivi in perfette condizioni permettono buo- ne prestazioni abrasive e proteggono l’elettroutensile. Non fissare alcun elettroutensile sul banco da lavoro. Elettroutensili bloccati ed accessori taglienti possono cau- sare lesioni gravi. Magazzinaggio del materiale abrasivo Immagazzinare il materiale abrasivo nell’imballo originale a 15 °C – 25 °C di temperatura ambiente e 40 % – 70 % di umidità dell’aria. Non immagazzinare il materiale abrasivo su pavimenti di cal- cestruzzo, in prossimità di finestre aperte e riscaldamenti. Non piegare i nastri abrasivi poiché in caso contrario divente- rebbero inutilizzabili. Manutenzione ed assistenza Manutenzione e pulizia Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ven- tilazione. Con l’ausilio di un pennello rimuovere la polvere di smeriglia- tura resistente. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet- troutensili Bosch per evitare pericoli per la sicurezza. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Grana Per smerigliatura a secco e pre- smerigliatura grossa 40, 60 Per ristrutturazione e per livella- mento delle più piccole imperfe- zioni di superfici non perfetta- mente piane media
