KORISNIČKI PRIRUČNIK SK25IB00TE SIEMENS

Opis
Detalji
Slika
Odvijač Torx s nastavkom T20 i provrtom

Odvijač Torx s nastavkom T15

Duljina 80 mm

Odvijač s utorom
200 mm

Kljeste s iglenim nosom
Duljina: 200 mm, ravno.

4 POPRAVAK
4.1 Zamjena prskalica
4.2 Zamjena filtrara
4.3 ZamjenaPoklopca odvodne pumpe
4.4 Zamjena utikača
4.5 Sustavi kosara
4.6 Zamjena vanskog kuciesta
4.7 Zamjena vanjskih vrata
4.8 Zamjena upravljacke ploce
4.9 ZamjenaPoklopcdozatoradeterdZenta
4.10 Zamjena donje brte vrata
4.11 Zamjena brte vrata
4.12 Zamjena donjegPoklopca
4.13 Zamjena opruga vrata
4.14 Zamjena zgloba

1 UVOD

1.1 Svrha Dokumenta

Ovi savjeti za popravak pomažu korisnicima da samostalno poprave uredj u skladu s primjenjivom Direktivom o ekološkom dizajnu (od 03.2021).

Oni sadrze informacione o zamjeni odredenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

U slučaju nedoumica, obratite se našem odjelu korisnicke sluzbe. Misnosimo odgovornost za oštećenja samo u slučaju propisnog pridržavanja uputa za popravak.

1.2 Opé oznake

Oznaka Značenje

Posebne informacije

1.3 Relevantne sigurnosne oznake

2.1 Oznake stipnjeva opasnosti

Oznake Značenje
OPASNOST	Neposredna opasnost koja, aka se ne izbjugne,穩請 prouzročiti smrtne ili teške ozljede.
UPOZORENJE	Moguća neposredna opasnost koja, aka se ne izbjugne,穩請 prouzročiti smrtne ili teške ozljede.
BUDITE OPREZNI	Moguća neposredna opasnost koja, aka se ne izbjugne,穩請 prouzročiti lakše ozljede ili fizicka oštećenja.

2.2 Oznake fizickog ostecenja

Opasnost od strujnog udara zbog dijelova koji provode struju

Nepravilni popravci elektrichnih sastavnih dijelova mogu dovesti do strujnog udara!
Isklučite urežaj iz struje na majmanje 60 sekundi prise početka radova.
Nakon popravka provedite sigurnosni test u skladu s normom VDE 0701 ili nacionalnim normama.

Opasnost od ozljeda zbog ostrih rubova.

Nosite zaistne rukavice!

Opasnost od prignječenja tijekom izvodenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju teških,Pokretnih sastavnih dijelova.
Nosite zaistitu obucu!
Osigurajte teške sastavné dijelove kako ne bi pali.
Nemojte umetati dijelove tjela uPokretne sastavn de jelove.

Opasnost od ostecenja elektrostaticki osjetljivih sastavnih dijelova (ESD).

Nemojte dodirivati module, uključujuci priključke i provodne dijelove.

2.3.2 Struktura upozorenja

OPASNOST

Neizolirani provodni dijelovi

Smrtna opasnost od strujnog udara.

1sključite uredaj iz struje.
Nemojte dodirivati kuciiste, okvir ili komponente.
Ako je potrebno provesti ispitivanje dok je uredaj priključen na napajanje, koristite sigurnosnu sklopek.
Pazite da opcornost zice za uzmljenje ne premašuje normirane vrijednosti.

BUDITE OPREZNI

Porezotine zbog ostrih rubova.

Nosite zašitne rukavice.
Nosite osobnu zašitnu opremu.

BUDITE OPREZNI

Napunjeni kondenzatori

Opasnost od ozljeda uslijed strujnog udara i reakcije našok.
Prijne nastavka rada ispraznite kondenzatore u uredaju.

UPOZORENJE

U slučaju kvara, dostupni provodni dijelovi mogu biti pod naponom.

Smrtna opasnost od strujnog udara.

Iskligicte urecdaj iz struje.
Nemojte dodirivati kuciiste, okvir ili componente.
Ako je potrebno provesti ispitivanje dok je uredaj priključen na napajanje, koristite sigurnosnu sklopu.
Pazite da opcornost provodnika za uzemlienje ne premašuje normirane vrijednosti.

UPOZORENJE

Sastavni dijelovi s opasnoscu od elektrostatskog naboja.

Unistenje sastavnih dijelova u slucaju dodira.

Prije izvodenja bilo kakvih radova na sastavnim dijelovima kod kojih postoji opasnost od elekrostatskog naboja instalirajte sustav za zašitu od elekrostatskog naboja.

Pridrzavajte se mjera radi zašite sastavnih dijelova s opasnosću od elektrostatskog naboja.

UPOZORENJE

Unistenje sastavnih dijelova zbog neselektivne zamjene dijelova.

Unistenje sastavnih rijelova u slučaju dodira.

Uklonite poteskoce prije zamjene sastavnih dijelova.
Preglede provodite sustavno.

Pridržavajte se tehnicke dokumentacije.
Izbjegavajte nepotrebne zamjene sastavnih dijelova.

3 ALATIPOMAGALA

Opis	Detalji	Slika
Odvijač Torx s nastavkom T20 i provrtom (00340764)	100 mm za vijke sa sigurnosnim klinom
Odvijač Torx s nastavkom T15	Duljina 80 mm
Odvijač s utorom	nož 10 mm x 1,6 mm x 200 mm
Kljiješta s iglenim nosom [00340871]	Duljina: 200 mm, ravno

4 POPRAVAK

4.1 Zamjena prskalica

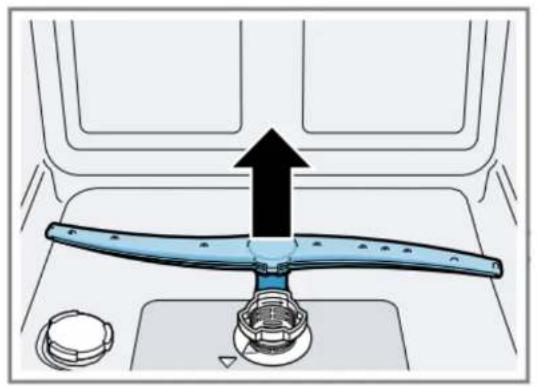

4.1.1 Uklanjanje donje prskalice

Gurnite donju prskalicu prema gore.

4.1.2 Postavljanje donne prskalice

Umetnite donju prskalicu. Cut ce se skljocaj kad se uklopi na mjesto.

4.2 Zamjena filtara

4.2.1 Uklanjanje filtara

Okrenite grubi filtrar (1) u smjeru suprotnom od kazaljke na satu i ukonite sustav filtra (2).

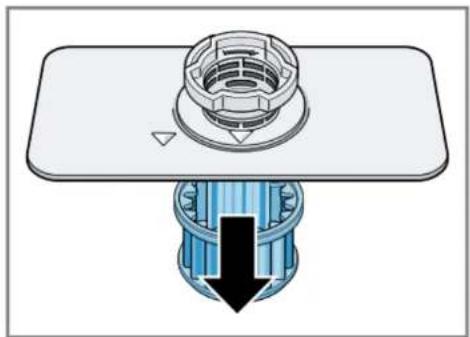

Povucite mikrofiltrar prema dolje.

Pritisnite zahvatne podizace (1) i povucite grubi filtrar prema gore (2).

4.2.2 Postavljanje filtara

1. Ponovno postavite sustav za filtriranje.
   Pazite da se zaporni elementi na grubom filtru uklope na mjesto.
2. Umetnite sustav za filtriranje u uredaj i okrenite grubi filtrar u smjeru kazalji na satu.

Pregrijavanje glavnog priklučka!

Opasnost od pozara u uredaju

Prilikom zamjene ulaznih kabela uredaja za upotrebu s uticnicama specificina za drzavu, provjerite i napon i frekvenciju specificne za drzavu.
Cvrsto umetnite dok ne zaucjete skljocaj.

Dva jaka klna sa svake strane sprječavaju da se utikač opusti ili odvoji od uredaja.

4.4.1 Sklapanje

4.4.2 Rasklapanje

Utiaka uklanjate iz uticnice uredaja takdo ga njezno povucete bocno i istodobno povlacite.

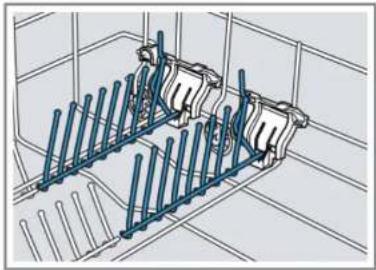

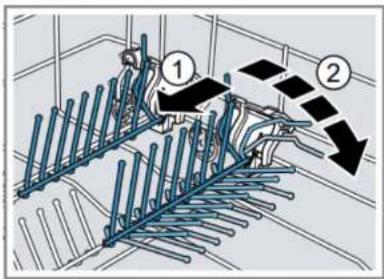

4.5 Sustavi kosara

Modeli od 60 cm imaju 2 kosare.

Modeli od 45 cm imaju Jednu kosaru.

Pritisnite polugu prema naprijed ako šipke nisu potrebne.

4.6 Zamjena vanskog kuciesta

Preduvjet:

Ure'daj je isklučen iz napajanja.

Ure'daj je isključen iz priključka za dovod vode.

Uklonite postolje iz uredaja.

4.6.1 Rasklapanje vanjskog kuciesta

Otvorite vrata.

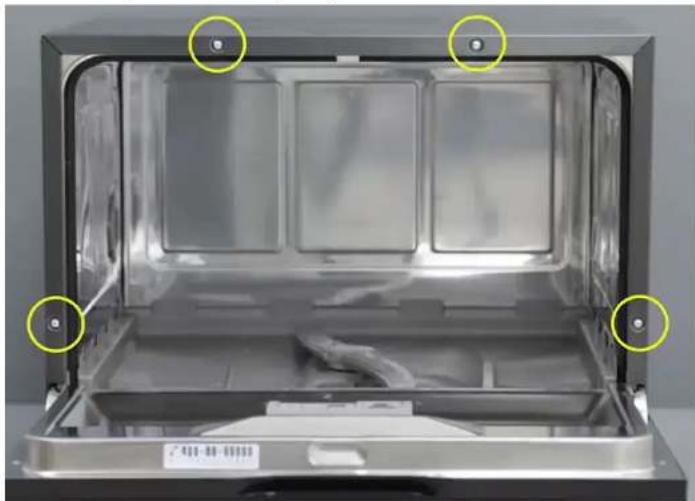

Uklonite 4 vijka Torx T20 s prednje strane kučišta.

Postavite priključak za uzemljenje u donje postolje.

Postavite donjiPoklopac.

4.7 Zamjena vanjskih vrata

Preduvjeti:

Ure'daj je isklučen iz napajanja.

Ure'daj je isključen iz priključka za dovod vode.

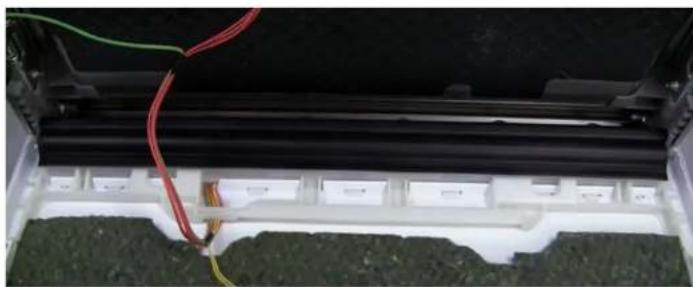

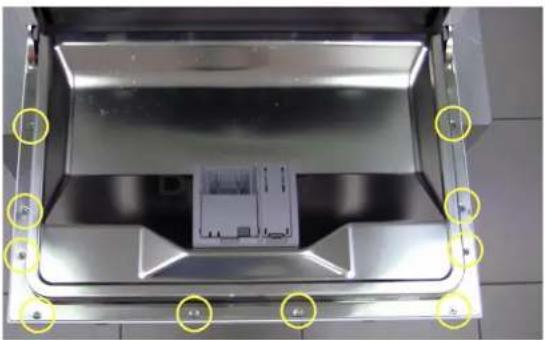

4.7.1 Uklanjanje vanjskih vrata

Uklonite vijke navedene u nastavku odvijačem Torx 15.

1-Otyorite yrata.
2-Uklonite 10 vijaka.
3-Zatvoritevrata tako da ih drzite s jederne strane.
4- Otpustite vrata takadoih povucete prema dolje drzeci za zaporne elemente.

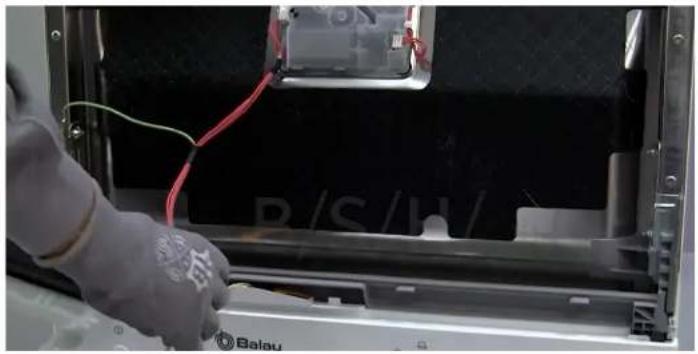

5- Odvojite zicu za uzemljenje od vrata.

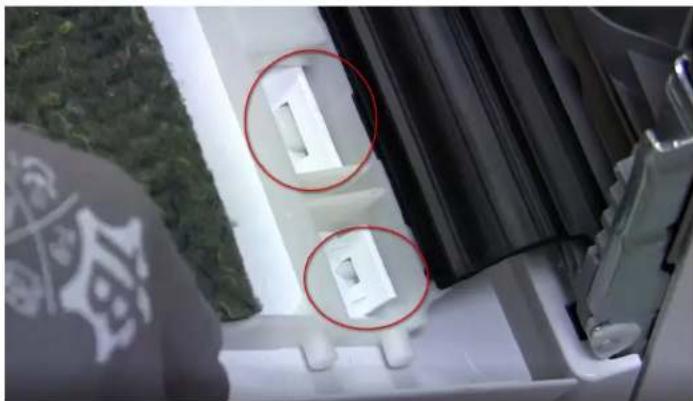

Otpustite vrata s donjih zapornih elementata.

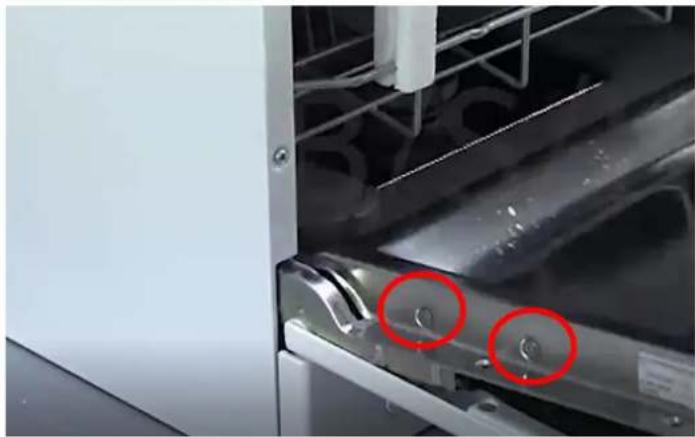

Vijci za plocu

2 bočna vijka unutarnjih vrata pričvršćuju zglobove na unutarnja vrata.

4.7.2 Postavljanje vanskih vrata

Slijedite korake obratnim redoslijedom.

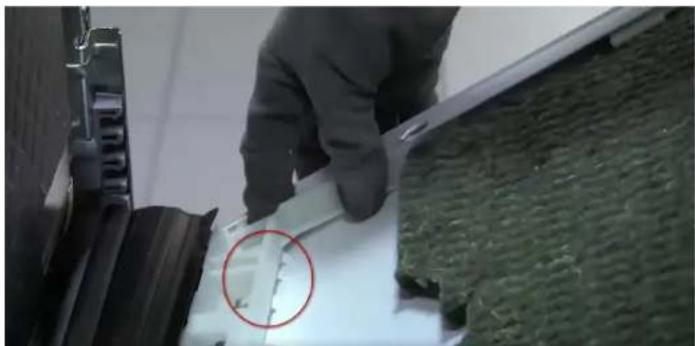

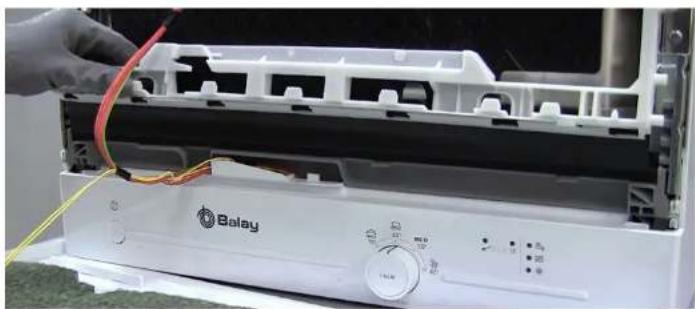

UPOZORENJE

Kabeli nisu ispravno zasticeni ili su neispravno postavljeni!

Opasnost od ostecenja kabelskog snopa.

Postavite kabele i pricvrstite in na mesto ljepljivom trakom.

Postavite vanjska vrata na donji nosa brte vrata.

Ispravo postavite kabelski snop u donji potporni dio za brte.

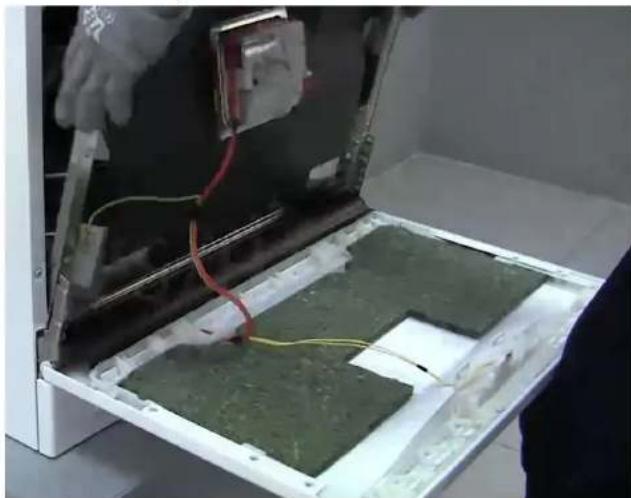

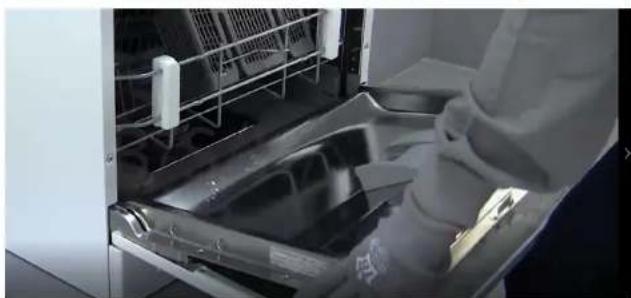

Postavite unutarnja vrata na vrata.

Pričvrstite vrata

Ureaj je iskljucen iz prikljucka za dovod vode.

Donje je postolje uklonjeno.

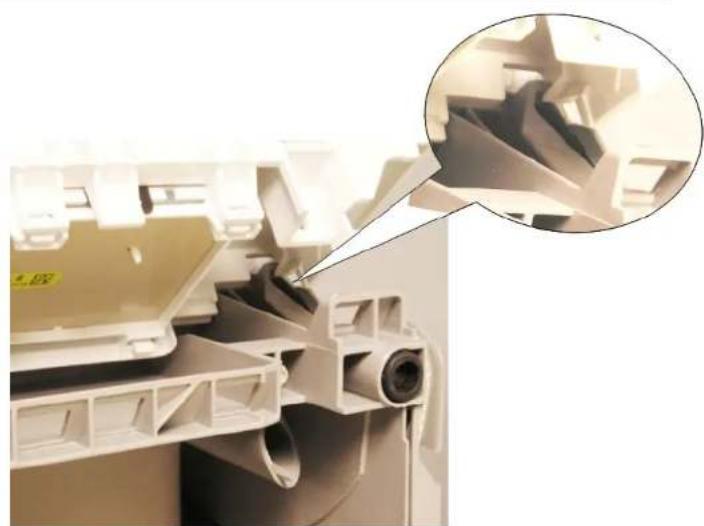

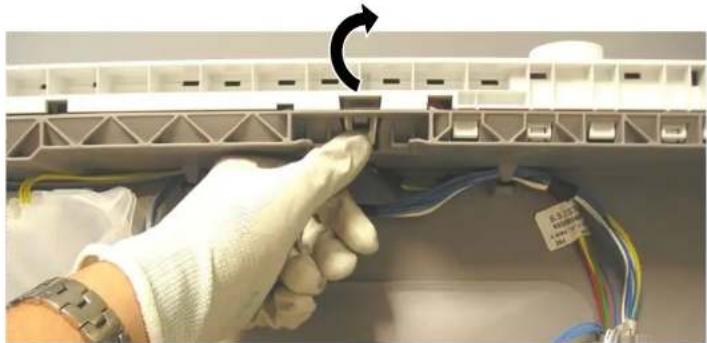

4.8.1 Uklanjanje upravljačke ploce

• Pritisnite zatik za fiksiranje.
• Povucite upravljašku ploču prema gore.

4.8.2 Postavite upravlacku plocu.

Postavite upravljacku plocu takado sa zatici ploce podvuku pod plastichnu vodilicu postolja.
- Pritisnite dok se ne pričvṛsti zatik za fiksiranje.

4.9 ZamjenaPoklopca dozatoradeterdženta

Mozete upotrijebiti mali odvijač kao polugu.

Preduvjet:

Uredaj je isklučen iz napajanja.

Urej je iskjučen iz priključka za dovod vode.

Vrata su otvorena.

Vanjska vrata su demontirana.

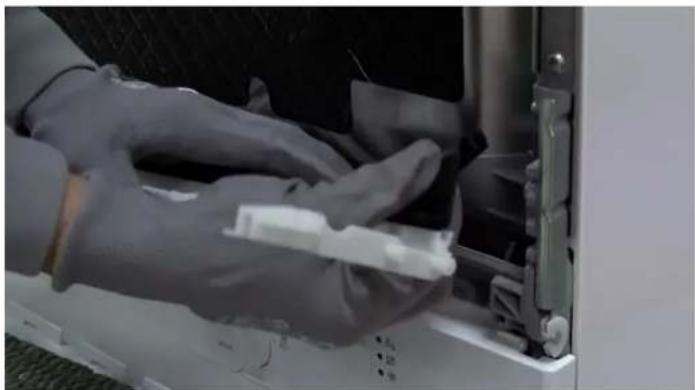

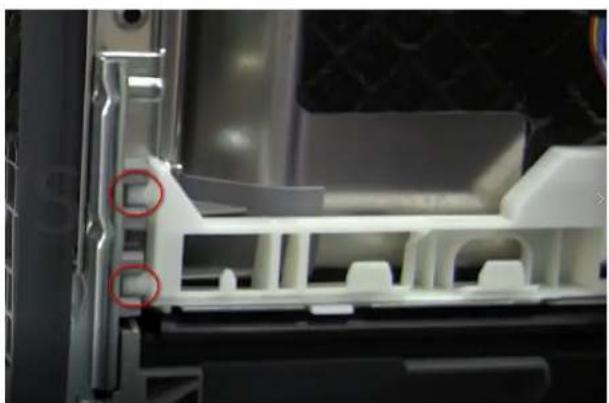

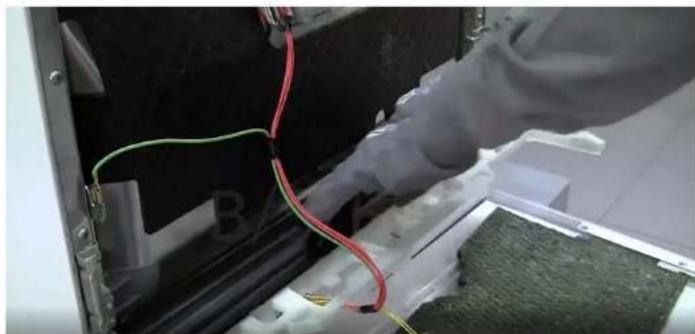

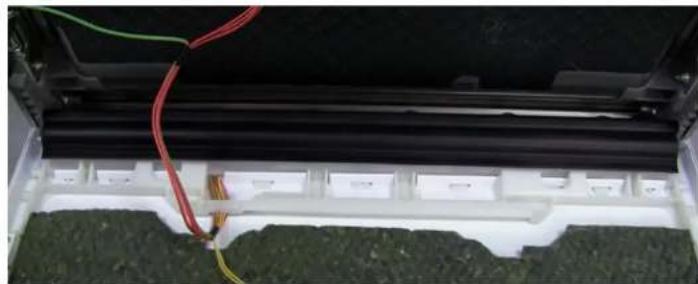

4.10.1 Uklanjanje donje brte vrata

Ukonite ga iz polożaja donjeg pričvṛśćenja.

Povucite ga prema gore da biste ga odvojili od postolja.

4.10.2 Postavljanje donje brte vrata

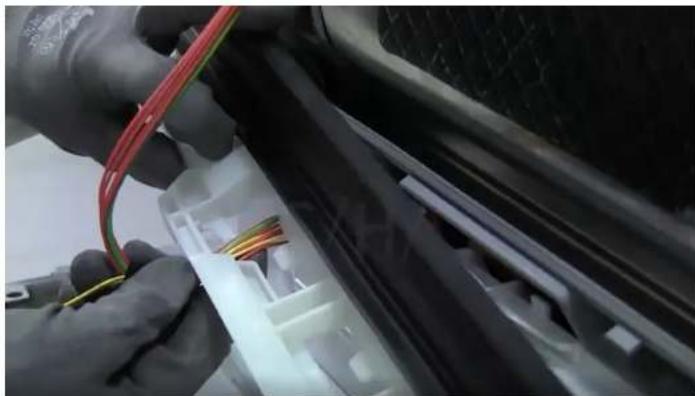

Postavite kabelski snop.

Rukama pritisnite donju brtvu na cjelokupno postolje kako bi Čvrsto sjela na mesto.

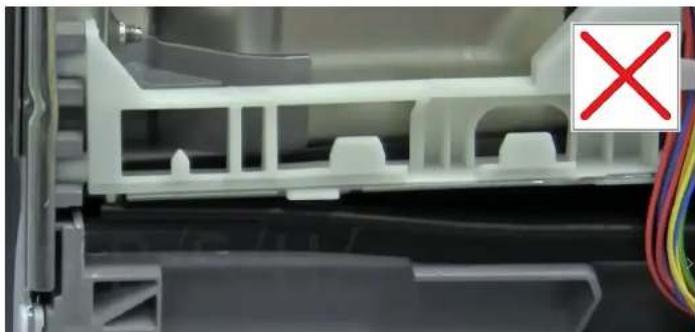

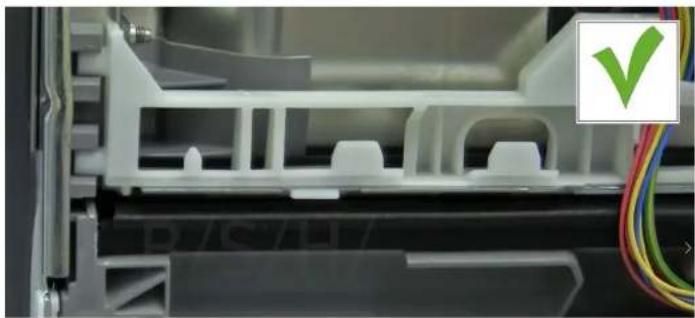

Provjerite je li brtva u ravnini s donjim postoljem.

4.11 Zamjena brte vrata

Preduvjet

Ure'daj je isklučen iz napajanja.

Ure'daj je isključen iz priključka za dovod vode.

4.11.1 Uklanjanje brte vrata

Uklonite brtvu unutarnjeg okvira.

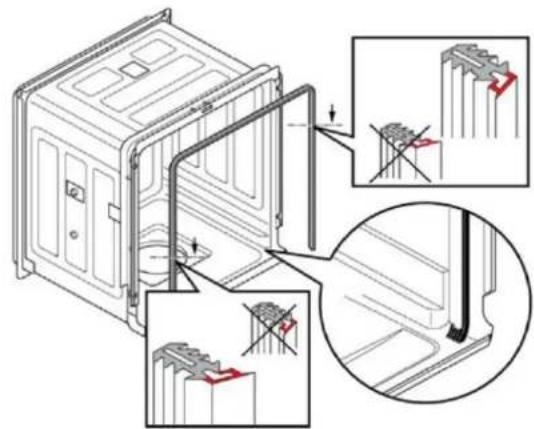

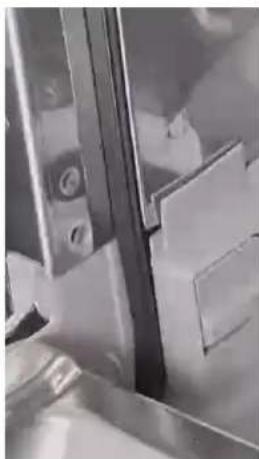

4.11.2 Postavljanje brte vrata

Provjerite je li profil brte vrata u ispravnom polozaju.

Pazite da kutovi nisu savijeni ili iskrivljeni.

Postavite kraj brte ravno prema naprijed, ispod unutarnjih vrata. Brtva treba sto visne nalijegati na bochnu stranu korita.

4.12 Zamjena donjegPoklopca

Preduvjet

Ure'daj je isklučen iz napajanja.

Urej je iskjučen iz priključka za dovod vode.

4.12.1 Uklanjanje donjejPoklopa

1 Odvijte dva pricrsna vijka Torx 20.
2 Povucite iz donjeg otvora dok se ne oslobode iz klna za fiksiranje.

Koristite odvijač s utorom za odvajanje obje strane.

Ure'daj je isključen iz priključka za dovod vode.

Donja ploča postolja uklonjena.

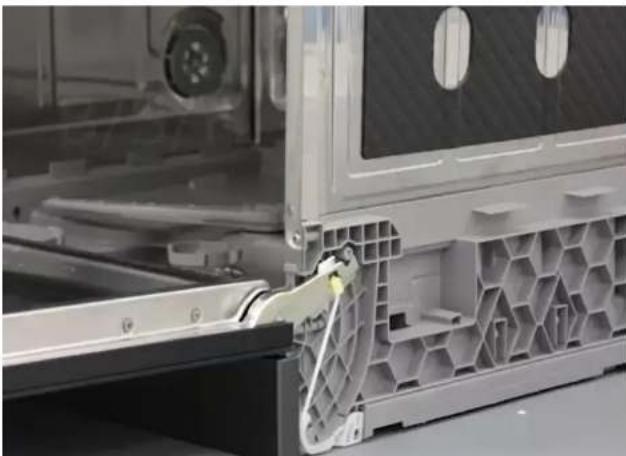

4.13.1 Rasklapanje

1. Koristite odvija za odvajanu uzeta sa zgloba.
2. Nakon odvajanja uzeta moguce je ukloniti oprugu.

1. Postavite plastici nosa uzeta na istureni rub plasticnog postolja.

4.13.2 Sklapanje

Sklopietobratnim redoslijedom.

Držač

Držač užeta automatski se opušta iz položaja nakon zatvaranja vrata.

4.13.3 Opruge zgloba vrata

Uredaj ima dvije opruge koje upravljau otvaranjem i zatvaranjem vrata perilice. One se nalaze sa svake strane uredaja.

Napetost opruge prenosi se putem uzeta na zglob putem plastičnog zatezača.

Sila napetosti oprugene moze se namjestiti.

Opruga i sustav prijenosa automatiski se prilagojavaju tezini vrata.

1 Zglob

2 Kolut

Ure'daj je isključen iz priključka za dovod vode.

Uklonite vanjska i unutarnja vrata.

Uklonite donje postolje.

Odvojite uredaj od ormarica.

4.14.1 Uklanjanje zgloba

Odvijačem (1) opustite zaporni element.

Povucite prema van (2).

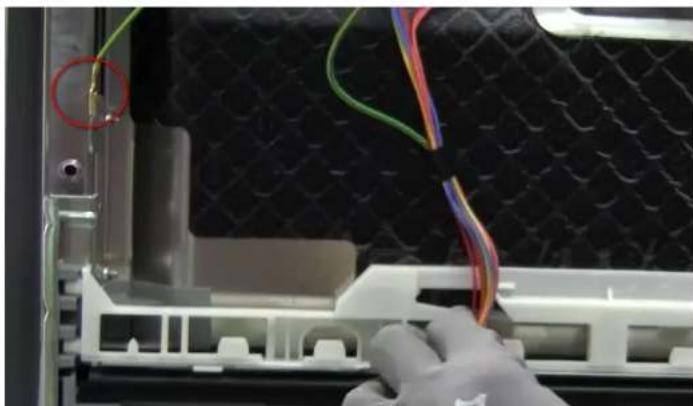

Odvojite priključak za uzemljenje od zgloba.

4.14.2 Postavljanje zgloba

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju

Opasnost od ozljeda uslijed strujnog udara i reakcije našok.

Elektricne dijelove treba popravljati kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s normom VDE 0701 ili nacionalim normama.

Postavite zglob na uredaj (1).

Pomaknite zglob prema dolje (2) dok se ne pričvrsti na urežaj.

Priključak za uzemljenje koji nedostaje moze davesti do napona na vratima.
