BRUKSANVISNING SK25IB00TE SIEMENS
Frigör de to hager i haver side.
Fjern huset.
3 Afmonter jordledningen.
4.12.2 Montering
4.9.1 Ta av vaskemiddellokket
Beteckning
Detaljer
Torx skruvmejsel med T20 bits och hal
Spetstang
Längd: 200 mm, rak.
4 REPARATION
4.1 Byte av sprutarmar
4.2 Byte av filtren
4.3 Byte av avloppspumplocket
4.4 Byte av stickproppen
4.5 Korgsystem
4.6 Byte av ytterholjet..
4.7 Byte av ytterluckan
4.8 Byte av manoverpanelen
4.9 Byte av diskmedelsfackets lock
4.10 Byte av den andere lucktätningen
4.11 Byte av lucktätningen
4.12 Byte av det undre locket
4.13 Byte av luckfjadrar..
4.14 Byte av gangjarn
1 INTRODUKTION
1.1 Dokumentets andamal
Med de HAR reparationsanvisingarna kan kunden sjalv reparera apparatema i enliget med tillampliga eco-design-bestammelser (fran 03/2021).
De innehaller information om hur vissa reservdilar ske bytas, somt carnings- och risksymboler.
Kontakta var kundtjanstavdelning om du ar osaker. Vi patar oss ansvar for skador bara om reparationsanvisingarna har foljts korrekt.
1.2 Allmanna symboler
| Symbol Innebörd | |
| i | Särskild information |
1.3 Gällande sakerhetssymboler
| Symbol Innebörd | |
| ! | Allmän varningstext |
| Risk på grund av elektrisk spänning | |
| Risk för skärskador | |
| Risk för klämskador | |
| Heta ytor | |
| Explosionsrisk | |
| Starkt magnetfält | |
| Icke jöniserande strälning | |
2 SÄKERHET
2.1 Skyltar for risknivaer
| Skyltar Innebörd | |
| FARA | Omedelbar fara som kan orsaka dödsfall aller allvarlig personskada om den inte undanröjs. |
| VARNING | Möjlig omedelbar fara som kan orsaka dödsfall aller allvarlig personskada om den inte undanröjs. |
| FÖRSIKTIGHET | Möjlig omedelbar fara som kan orsaka lindrig personskada eller sakskada om den inte undanröjs. |
2.2 Skyltar for sakskador
Läs reparationshandboken och följ anvisingarna i den.
Gå systematiskt till väga och följ felsöknings- och reparationsanvisingarna.
2.3.1 Alla hushàllsapparater
Risk for elektrisk stöt på grund av spanningsforande delar
Fel vid reparation av elektriska componenter kan orsaka elektriska stötar!
Koppla loss apparaten fran elnätet senast 60 sekunder innan du pâborjar arbetet.
Efter reparationen maste du genomfora ett sakerhetstest enigt normen VDE 0701 aller de bestammelser som galler i ditt land.
Anvand skyddshandskar!
Risk for klämskador under reparation, underhalb, felsökning och teknik service på grund av tunga rörliga delar.
Anvand skyddsskor!
Sakra tunga componenter sa att de inte kan falla ned.
Forinte in nagra kroppsdelar irroliga komponenter.
Risk for apparatens sakerhet / Funktion.
Risk for skador på elektrostatiskt känsliga componenter (ESD).
Använd enbart originalreservdeler!
Ror inte modulerna aller deras anslutninger och kabeldragninger.
2.3.2 Varningsstruktur
FARA
Friliggande spanningsforande delar
LivsfaraPGAgroundavelektriskstot.
Koppla bort apparaten fran elnätet.
Ror inte höljet, stommen aller komponenterna.
Använd en sakerhetskontakt om ett test maste utforas under spanning.
Se till att jordledarens resistans inte ar storre an normerade varden.
FÖRSIKTIGHET
Risk for skärskador på grund av skarpa kanter.
Använd skyddshandskar.
Använd personlig skyddsutrustning.
FÖRSIKTIGHET
Risk for personskador pâgrund av elektrisk stöt.
Urladda apparatens kondensatorer innan du paborjar arbetet.
WARNING
Om ett fel uppstar kan atkomliga ledande delar bli spanningsforande.
Livesfara på grund av elektrisk stöt.
Koppla bort apparaten fran elnaret.
Ror inte höljet, stommen aller komponenterna.
Använd en säkerhetskontakt om att test mäste utforas under spanning.
Se till att jordledarens resistans inte ar storre an normerade varden.
WARNING
KOMPONENTER med elektrostatiska risker.
Förstörelse av komponenter vid beröring.
Innan du pabörjar arbete påkomponenter med elekrostatiska risker maste du koppla inett skyddssystem mot elektristatisk urladdning.
Följ atgärderna for att skydda komponenter med elekstrostatiska risker.
WARNING
Förstörelse av komponenter på grund av osakkunnigt byte av delar.
Förstörelse av komponenter vid beröring.
Gör en felsökning innan du byter komponenter.
Gör systematiska kontroller.
Följ den tekniska dokumentationen.
Byt inte komponenter i onodan.
3 VERKTYG OCH HJALPMEDEL
| Beteckning | Detaljer | Bild |
| Torxskruvmejselmed T20 bitsoch hull(00340764) | 100 mm foprskruvar medsakerhetsstift | |
| Torxskruvmejselmed T15 bits | Längd 80mm | |
| Spårskruvmejsel | klinga 10mm x 1.6mm x200 mm | |
| Spetstång[00340871] | Längd 200mm, rak |
4 REPARATION
4.1 Byte av sprutarmar

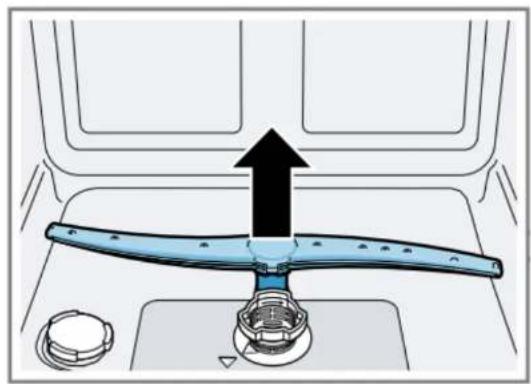

4.1.1 Ta bort den andere sprutarmen
Skjut den undre sprutarmen uppåt.
4.1.2 Montera den undre sprutarmen
Montera den undre sprutarmen. Den snapper fast i sitt lage.
4.2 Byte av filtren
4.2.1 Ta ut filtren

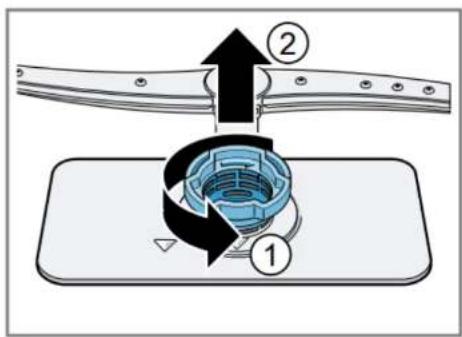

Vrid grovfiltret (1) moturs och ta ut filtersystemet (2).

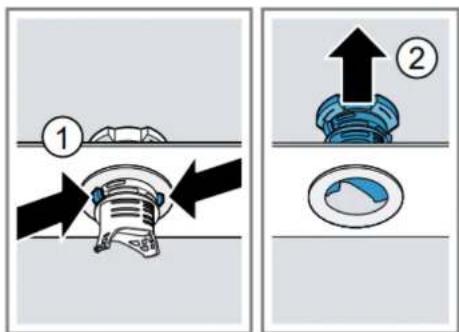

Tryck in stoppblackarna (1) och dra upp grovfilret (2).
4.2.2 Montera filtren
- Montera tillbaka filtersystemet.
Se till att grovfiltrts flickar snapper fast i sina lagen. - Satt in filtersystemet i apparaten och vrid grovfiltret medurs.
Se till att pilmarkeringarna linjerar.
Ta ut over- och underkorgen.
Ta ut filtren.
Tappa ut kvarvarande vatten. Använd en svamp om det behövs.
4.3.1 Ta bort avloppspumplocket
FORSIKTIGHE T
Risk for personskador
Anvand skyddshandskar.
Ta noggrant bort avlagringar och främande foremål.

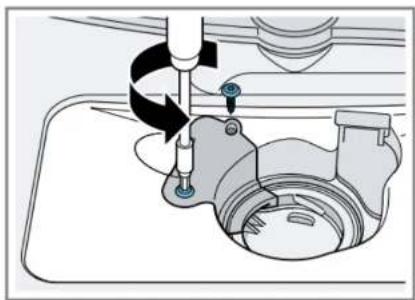

Lossa pumplockets fasksruvar (T 20 torx).

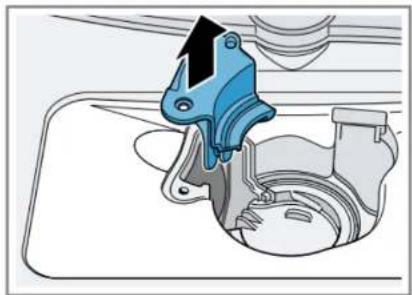

Dra pumpkinet uppat.
Ta bort alla matrester och främande foremål inuti apparaten.
4.3.2 Montera avloppspumplocket
Passa in pumpkinet.
Tryck det nedat och skruva fast det.
Montera filtersystemet.
Satt in over- och underkorgen.
4.4 Byte av stickproppen
WARNING
Overhettnig av huvudanslutningen!
Risk for brand i apparaten
När du byter apparatens ingäende kabel for att den skapassa till eluttagen i ett visst land maste du ocksakontrolera landets spanning och frekvens.
Satt in kabeln ordentigt tills du hör att den snäpper fast
Tva kraftiga stift pa vardera sidan forhindrar att stickkontakten oavsiktigt glappar eller lossnar fran apparaten.

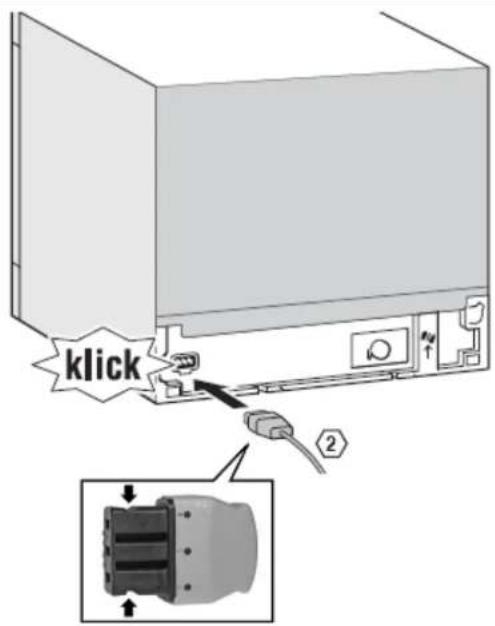

4.4.1 Hopsattning
4.4.2 Isartagning
Lossa stickkontakten fran apparatuttaget genom att forsjktigt skjuta den i sidled och samtidigt dra i den.
4.5 Korgsystem
60 cm-modellerna har 2 korgar.
45 cm-modellerna har bara en korg.

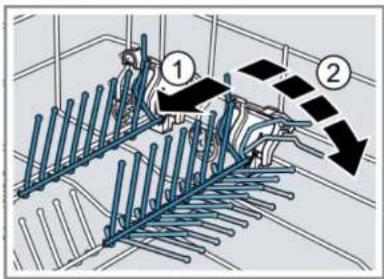

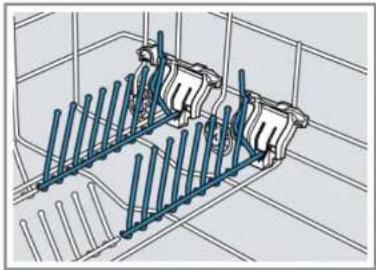

4.5.1 Vikbara pinnar
De passar in i ett spär i plastfästet pa sidan.
Tryck spaken framat nar pinnarna inte sca anvandas.
4.6 Byte av ytterhöljet
Forberedelseer:
Apparaten ar frankopplad fran elnätet.
Apparaten ar frankopplad fran vattenledningen.
Ta bort apparatens botanicalt.

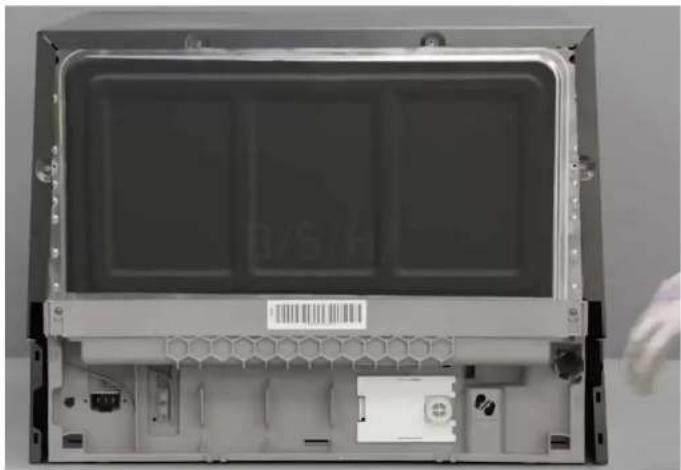

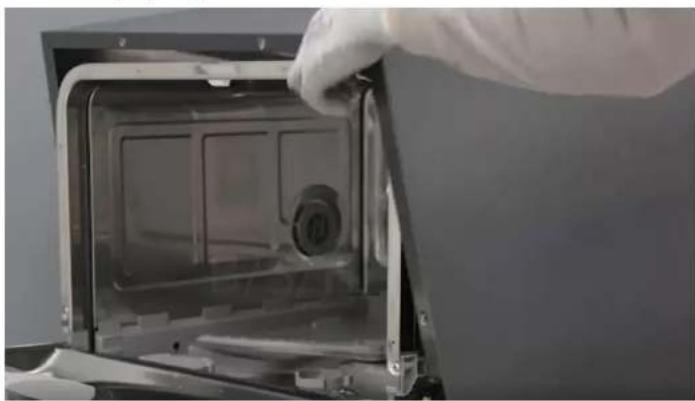

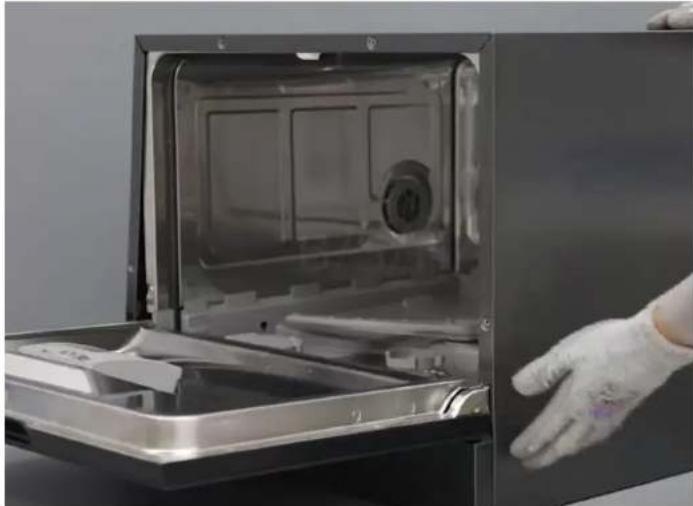

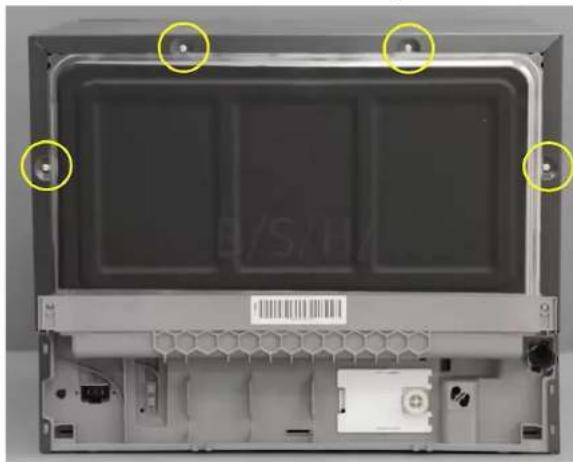

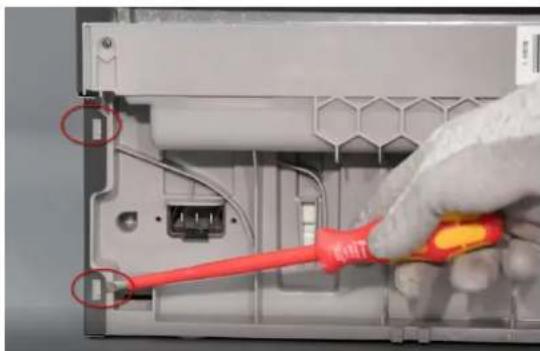

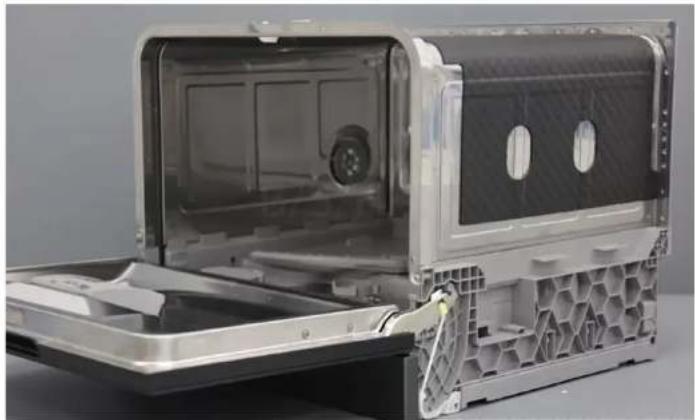

4.6.1 Demontera ytterholjet
Oppna luckan.

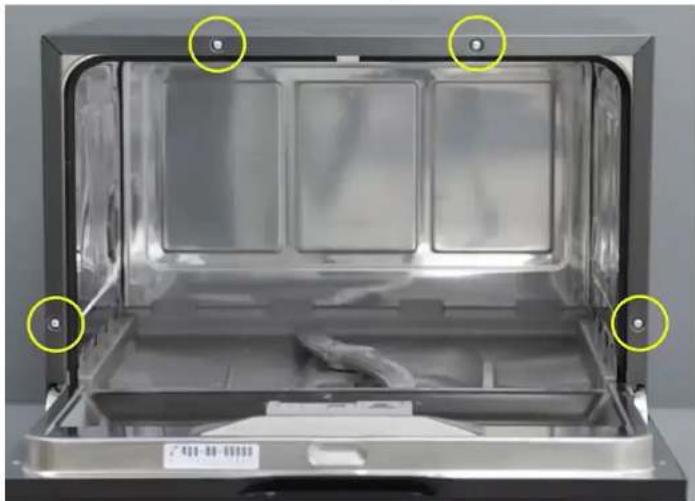

Ta bort de 4 torx T20-skruvarna fran höljects framsida.

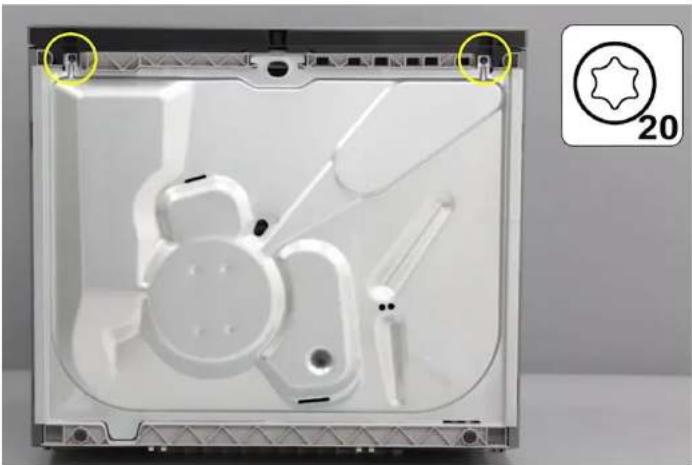

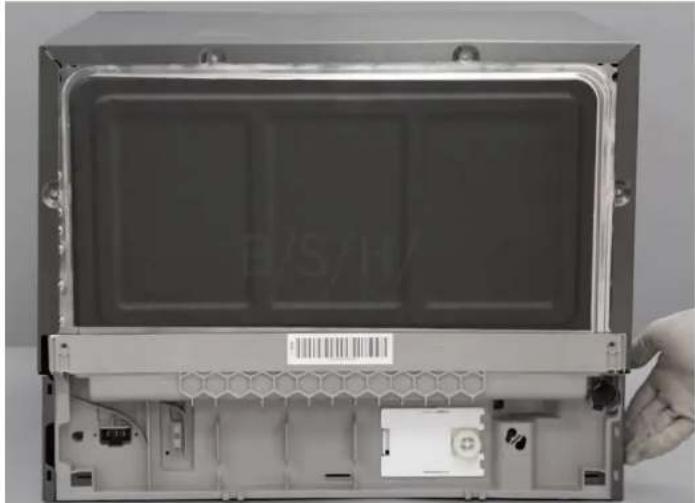

Ta bort de 4 torx T20-skruvarna fran höljets baksida.
Lossa de tvá undre spàrrarna pa vardera sidan.
Ta bort höljet.
4.6.2 Montera holjet
Placera höljet pa apparaten
Passa in holjet genom att knacka pa den bakre underdelen pa vardera sidan.
Slutfor inpassningen av holjet genom att knacka pa den framre underdelen pa vardera sidan.
Skruva in de 4 främre och bakre torx 20-skruvarna.

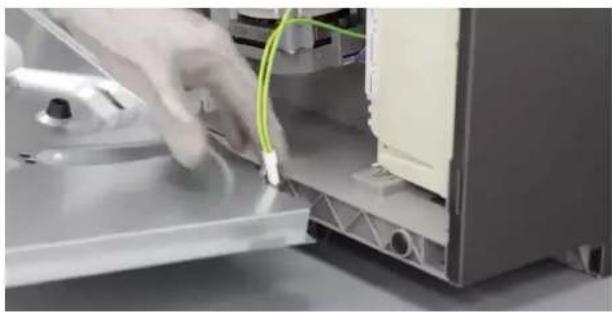

Anslut jordledaren till bottenplattan.
Montera det undre locket.
4.7 Byte av ytterluckan
Förberedelser:
Apparaten ar frankopplad fran elnatet.
Apparaten ar frankopplad fran vattenledningen.

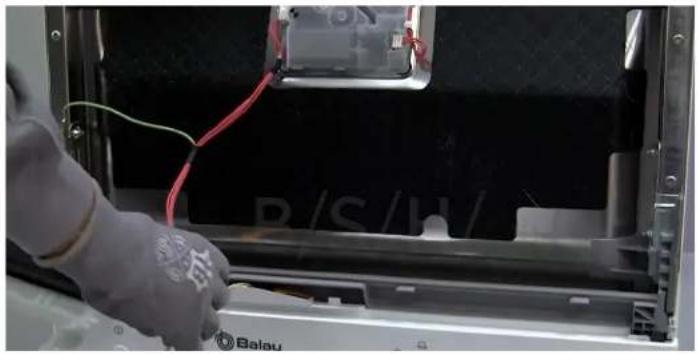

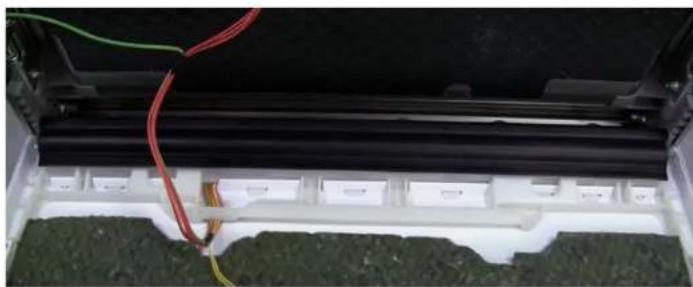

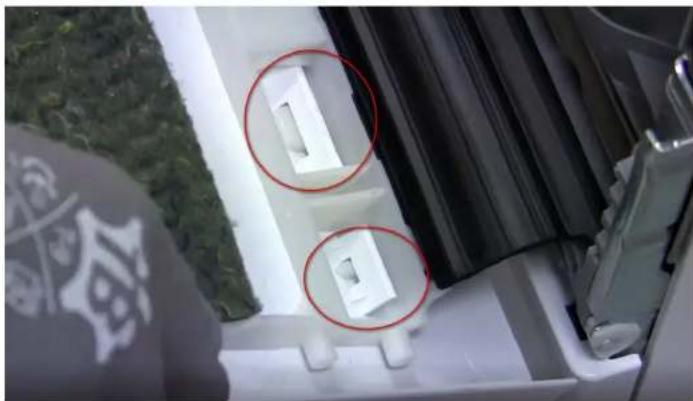

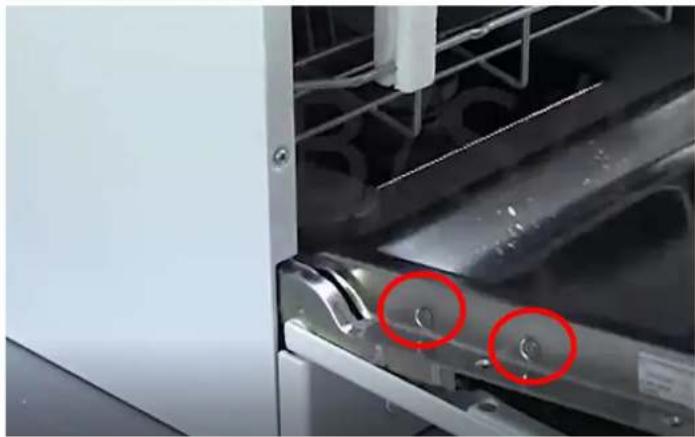

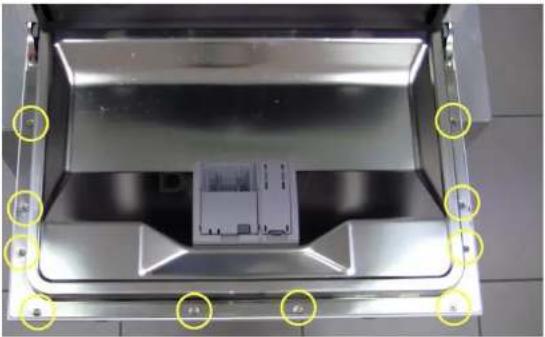

4.7.1 Ta bort ytterluckan
Ta bort de nedan beskrivna skruvarna med en torx 15-skruvmejsel.
1- Oppna luckan.
2-Ta bort 10 skruvar.
3-Stang luckan genom att halla fast den pa ena sidan.
4-Frigor luckan genom att dra sparrarna nedat.
5-Lossa jordledaren fran luckan.
Frigor luckan fran de andere sparrarna.
Platskruvar
De 2 skruvarna pa innerluckans sider haller fast gangjärnen pa innerluckan.
4.7.2 Montera ytterluckan
Fölstegenovaniomvandordningsfoljd.

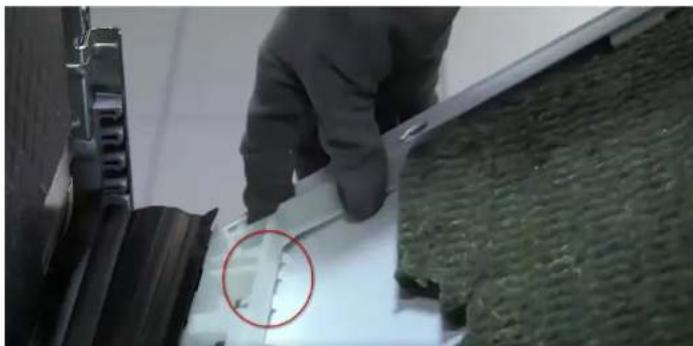

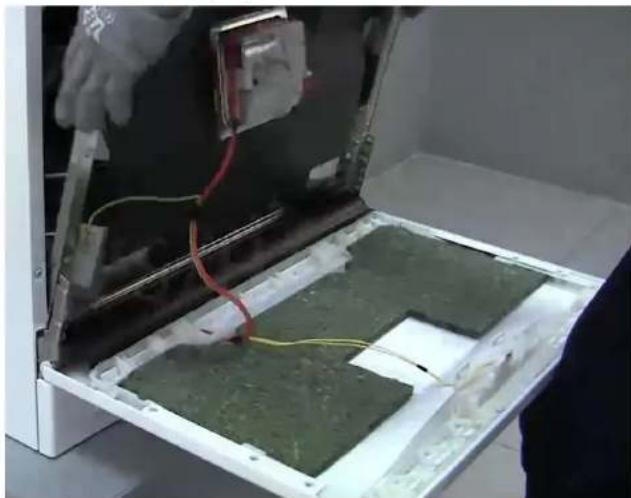

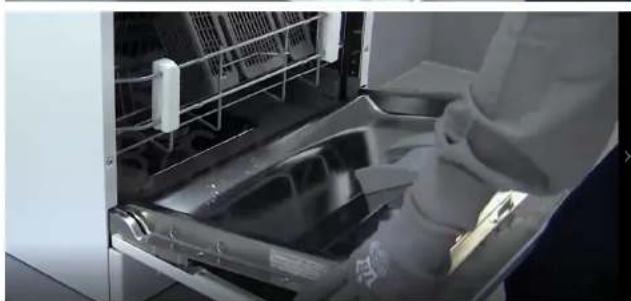

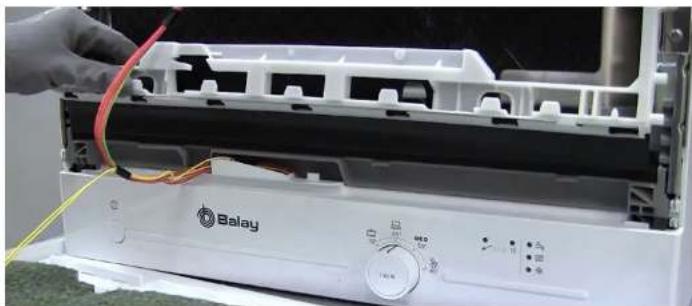

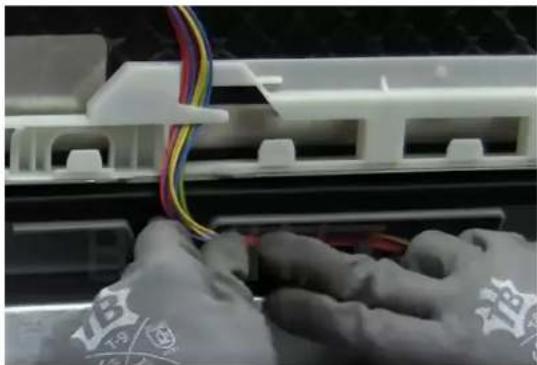

WARNING
Kablarna ar inte ordentlich fastsatta erer ar felplacera!
Risk for skador pa kabelstammen.
Placera kablarna och sakra dem i ratt lage med tejp.
Placera kabelstammen ratt i den andere lucktätningens feste.
Placera ytterluckan pa den andere lucktätningens feste.
Satt fast innerluckan pa ytterluckan.
Skruva fast luckan.
4.8 Byte av manöverpanelen

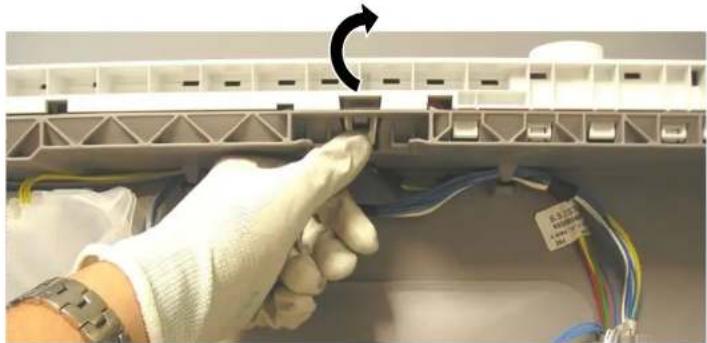

Forberedelser:
Apparaten ar frankopplad fran elnaret.
Apparaten ar frankopplad fran vattenledningen.
Tryck in fixeringsstiftet.
- Skjut manöverpanelen uppät.
4.8.2 Montera manoverpanelen.
- Placera manöverpanelen sà att panelstiftet skjuts in under plastsockelns styrning.
Tryck tills fixeringsstiftet sitter sakert.
4.9 Byte av diskmedelsfackets lock
Bändupploketmedlenitenskruvmejsel.

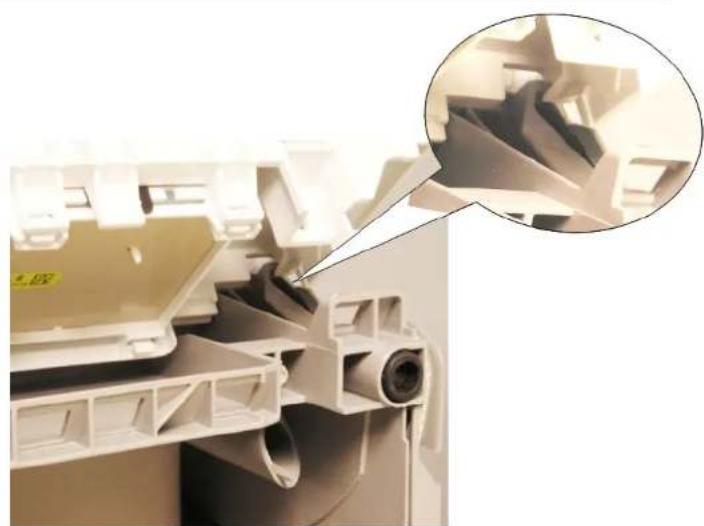

Forberedelser:
Apparatenrfrankopplad frän elnaret.
Apparaten ar frankopplad fran vattenledningen.
Luckan ar oppen.
Diskmedelsf Jacket 已 oppet.
4.9.1 Ta bort diskmedelsfackets lock
- Skjut diskmedelslocket inat 5 mm.
- Band loss diskmedelsfackets lock fran styrskenornas undersida och ta bort locket fran styrskenornas ovensida.
- Ta bort fjädern.
4.9.2 Satt in fjadern
For in fjaderns langa ande i diskmedelfordelarens (1) monteringhal.
- För in fjäderns korta ände i monteringshålet pa diskmedelsfackets lock (2).
Tryck fast locket pa diskmedelfordelaren (3).
4.9.3 Montera diskmedelsfackets lock
- För in diskmedelsfackets lock i styrskenorna på ena sidan, till 5 mm före helt öppet Lage. Tryck försiktigt mot styrskenornas motsatta sida.
- Kontrollera att dismedelsfackets lock fungarar ratt.
4.10 Byte av den andere lucktätningen
Forberedelseer:
Ytterluckan ar isartagen.

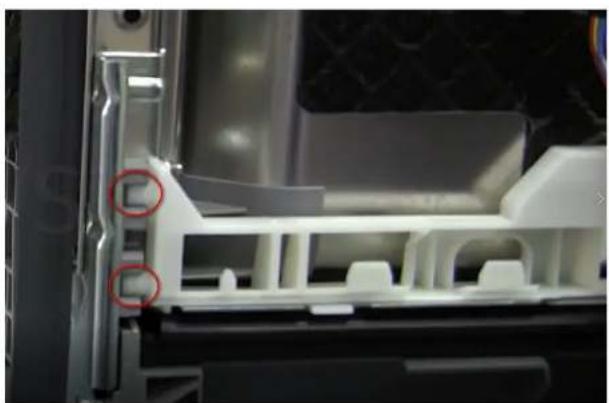

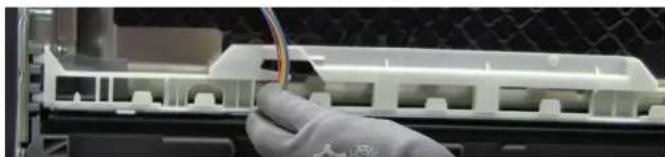

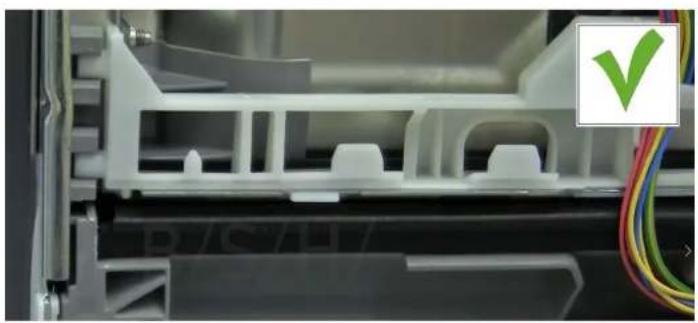

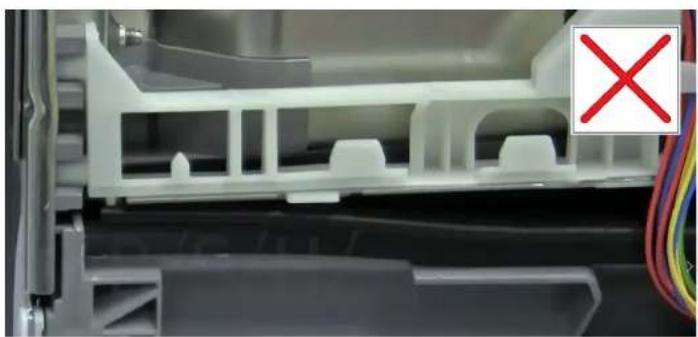

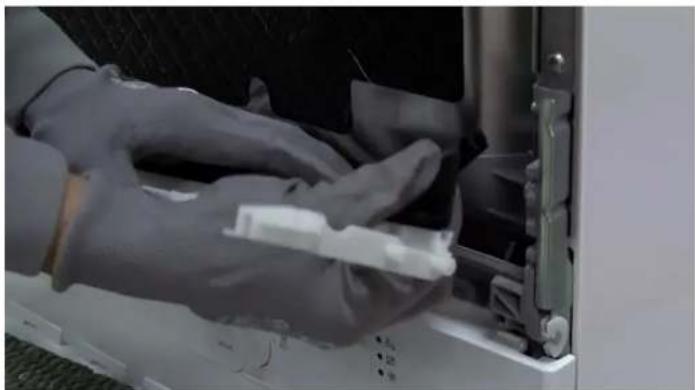

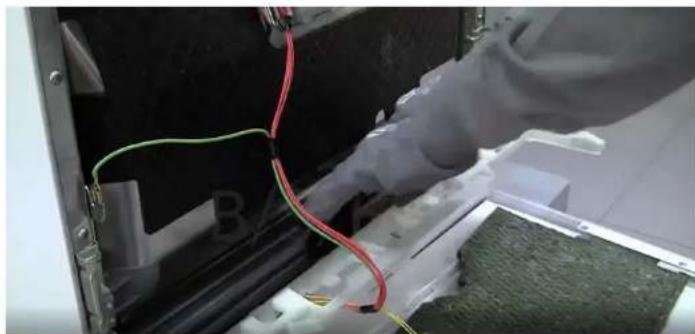

4.10.1 Ta bort den andere lucktätningen
Ta ut kabelstammen ur den vita styrningen.
Ta bort den fran det undre fastsattningslaget.
Dra den uppat sa att den lossnar fran sockeln.
Tryck med handerna in den andere tätningen mot hela sockeln sa att den sitter stadigt i sitt Lage.
Kontrollera att tätningen ar i plan med den andere sockeln.
4.11 Byte av lucktätningen
Forberedelser:
Apparaten ar frankopplad fran elnaret.
Apparaten ar frankopplad fran vattenledningen.

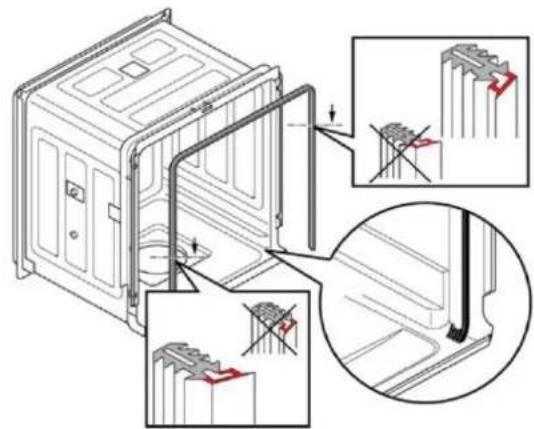

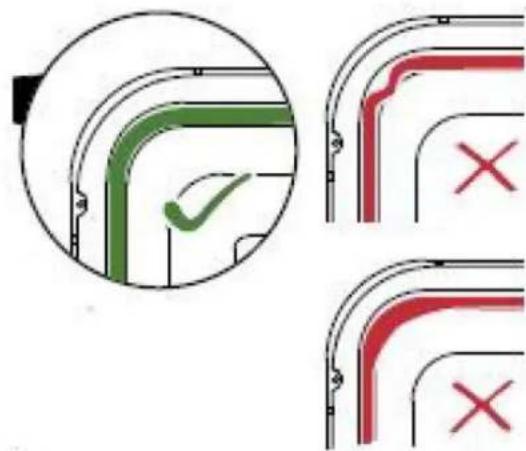

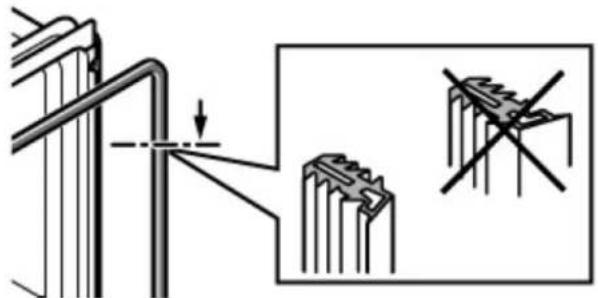

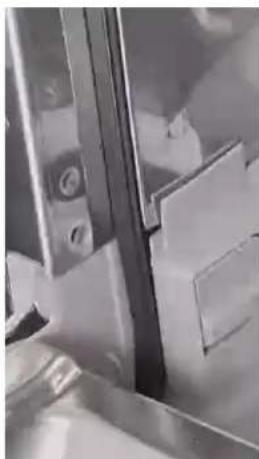

4.11.1 Ta bort lucktätningen
Ta ut tätningen ur innerkarmen.
Se till att lucktätningens profilkommen i ratt lage.
Se till att hörnen inte blir böjda aller vridna.
Placera tätningens ände rakt framåt, under innerluckan. Tätningen ská sá langt det ár möjglit ligga an mot mot kammarens sida.
Apparaten ar frankopplad fran vattenledningen.

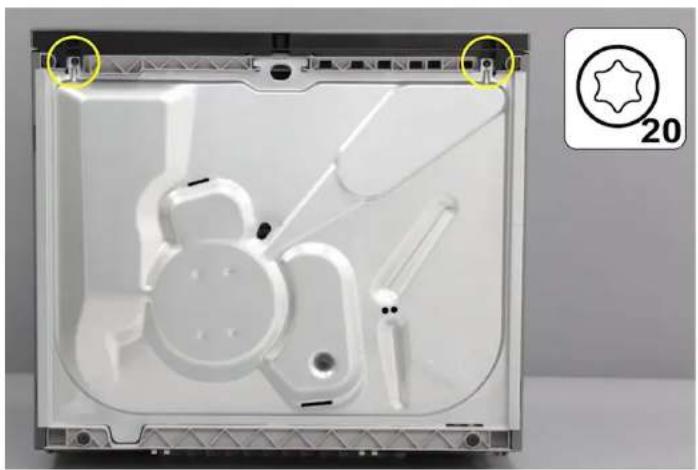

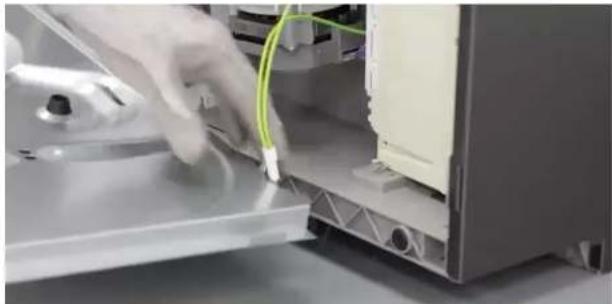

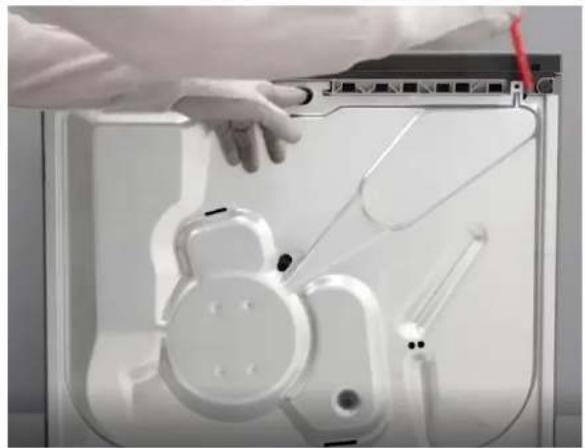

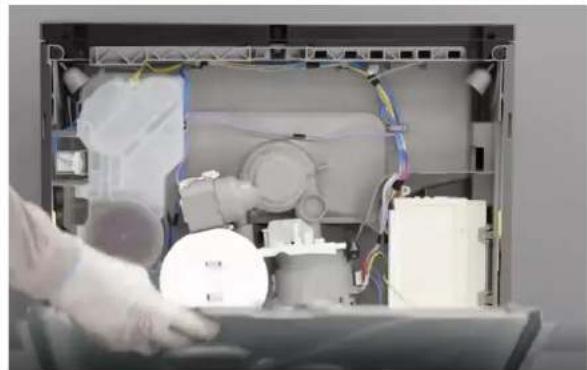

4.12.1 Ta bort det unde locket
1 Skruva ut de bada torx 20-fasstkruvarna.
2 Dra i det undre halet tills det garr fritt fran fixeringsstiftet. Lossa pa bada sidorna med en sparskruvmejsel.
3 Lossa jordledaren.
4.12.2 Hopsattning
1 Placera sockelns underdel genom att fora in de utskjutande kanterna i sparen i kammarens plastsockeln.
2 Anslut jordledaren till sockeln.
3 Skruva in de tvá Återstaende skruvarna.

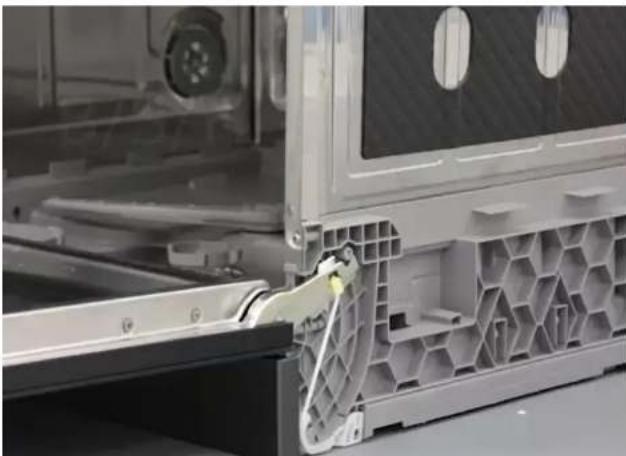

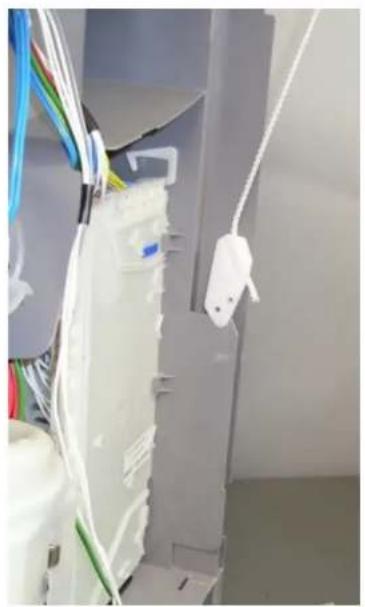

4.13 Byte av luckfjädrar
Forberedelser:
Apparaten ar frankopplad fran elnätet.
Apparaten ar frankopplad fran vattenledningen.
Den undre sockeln ar borttagen.

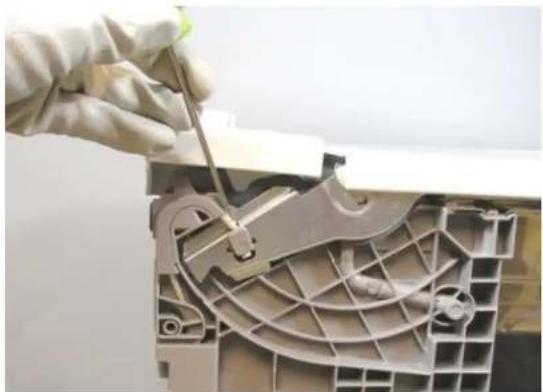

4.13.1 Isartagning
-
Lat linans plasthallare ligga an mot plastsockelns utskjutande kant.
-
Lossa linan fran gangjärnet med en skruvmejsel.
- Nar linan har lossats kan fjadern tas bort.
4.13.2 Hopsattning
Satt ihop i omvänd ordningsfoljd.
Hållare
Linhallaren frigör automatiskt fran sitt lage nar luckan stangs.
4.13.3 Luckgangjärnsfjädrar
Apparaten har tvá fjädrar som styr diskmaskinluckans öppnings- och stängningskraft. De finns på vardera sidan av apparaten.
Fjaderspaffeningen overfors via en lina till gangjärnet med en spannanordning av plast.
Det gär inte att ställa in fjaderspänningen.
Fjader- och overfüringssystemet anpassar sig automatiskt till luckans vikt.

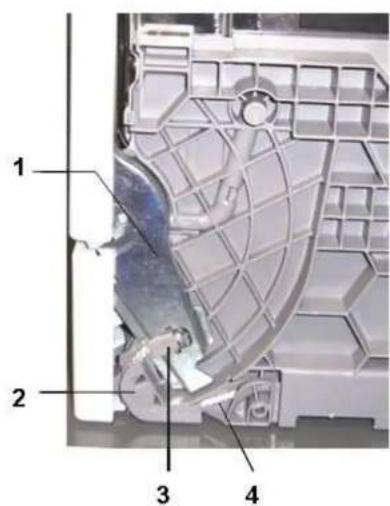

1 Gangjam 3 Linfastanordning
2 Brytskiva
4 Lina

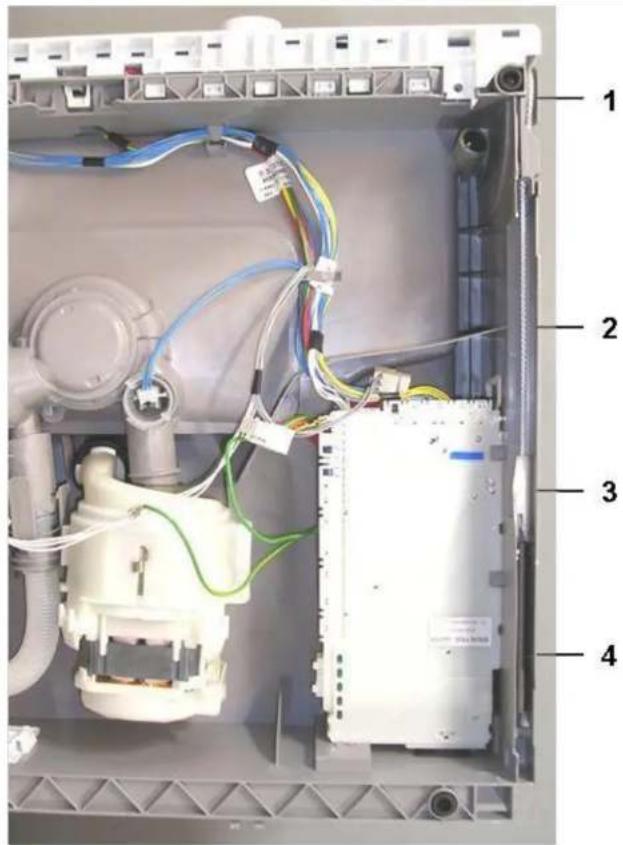

1 Brytskiva
2 Lina 4 Dragfjader
4.14 Byte av gängjärn
Forberedelser:
Apparaten ar frankopplad fran elnätet.
Apparaten ar frankopplad fran vattenledningen.
Ta bort ytter- och innerluckan.
Ta bort den andere sockeln.
Lossa skapen.

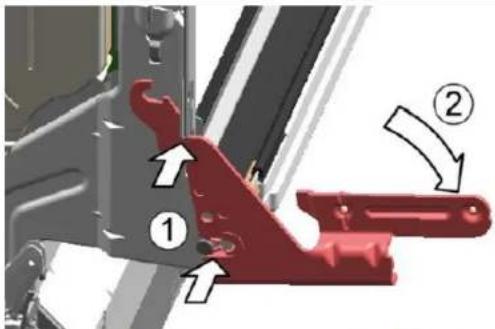

4.14.1 Ta bort gängjärnet
4.14.2 Montera gängjärnet

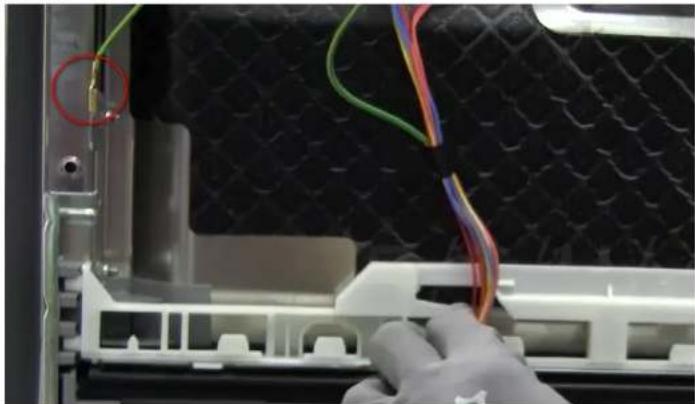

FARA
Risk for elektrisk stöt på grund av spanningsforande delar
Risk for personskador pā Grund av elektrisk stöt.
Elektriska komponenter ske repareras av en behörig elektriker.
Efter reparationen maste du genomfora ettsakerhettest enigt normen VDE 0701ller debestammelser som galler i ditt land.
Placera gängjarnet pa apparaten (1).
Flytta gängjärnet nedat (2) tills det passar in pa apparaten.
Anslut gängjärnets jordledare.
Om jordanslutningen saknas kan luckan bili spanningsforande.
ONARIM KILAVUZU
GV550 TT
1 GIRIS
1.1 Dokumain amaci
1.2 Genel semboller
1.3 Onemli guvenlik sembollerii
