Produkttype	Opvaskemaskine
Mærke	Siemens
Model	SK25IB00TE
Antal kurve	2 kurve (model 60 cm) eller 1 kurv (model 45 cm)
Type af sprøjtearm	Aftagelig nederste sprøjtearm
Filtreringssystem	Grovfilter og mikrofiber, aftagelige
Afløbspumpe	Afløbspumpens dæksel tilgængeligt og udskifteligt
Netstik	Låsestik med sikkerhedsakser, aftageligt
Dør	Yder- og inderdør adskilt, nederste og hoveddørpakning udskiftelige
Betjeningspanel	Aftageligt, fastgjort med fastgørelsesakse
Opvaskemiddelbeholder	Dæksel med returfjeder, aftageligt
Dørfjedre	To spændingsfjedre med kabel- og trissesystem
Hængsel	Hængsel med jordforbindelse, udskifteligt
Nødvendige reparationsværktøjer	Torx T20 skruetrækker med hul, Torx T15, flad skruetrækker, spidstang
Elektrisk sikkerhed	Afbryd apparatet 60 sekunder før reparation; overhold VDE 0701 standard
Personlig beskyttelse	Bær beskyttelseshandsker og sikkerhedssko under reparation
Reservedele	Brug udelukkende originale Siemens reservedele
Reparerbarhed	Designet til at kunne repareres af brugeren i henhold til ecodesign-forordningen (03/2021)

Ofte stillede spørgsmål - SK25IB00TE SIEMENS

Hvordan afbryder jeg opvaskemaskinen sikkert før reparation?

Afbryd apparatet fra strømforsyningen mindst 60 sekunder før enhver reparation. Sørg for, at det ikke er tilsluttet vandforsyningen. Bær beskyttelseshandsker og sikkerhedssko.

Hvilke værktøjer er nødvendige for at reparere Siemens SK25IB00TE?

De nødvendige værktøjer er: en Torx skruetrækker med T20-bit og hul (til sikkerhedsskruer), en Torx skruetrækker med T15-bit (længde 80 mm), en flad skruetrækker (klinge 10 mm x 1,6 mm x 200 mm) og en spidstang på 200 mm.

Hvordan udskifter jeg den nederste sprøjtearm?

For at fjerne den nederste sprøjtearm, løft den opad. For at installere den, sæt den ind indtil den klikker på plads.

Hvordan rengør jeg filtrene på opvaskemaskinen?

Drej grovfiltret mod uret og fjern filtreringssystemet. Sænk mikrofilteret. Rengør resterne. For at genmontere, indsæt systemet og drej grovfiltret med uret, mens pilene justeres.

Hvad gør jeg, hvis opvaskemaskinen ikke tømmes?

Kontroller afløbspumpens dæksel. Afbryd apparatet, fjern kurvene og filtrene, tøm restvandet. Åbn pumpens dæksel (Torx T20 skrue) og fjern eventuelle blokeringer. Monter derefter igen.

Hvordan udskifter jeg netstikket?

Afbryd apparatet. For at fjerne stikket, flyt det forsigtigt til siden mens du trækker. For at installere, sæt det fast indtil et klik. Sørg for at sikkerhedsakserne er på plads. Kontroller spænding og frekvens i dit land.

Kan jeg selv udskifte det ydre kabinet?

Ja, hvis apparatet er afbrudt fra strøm- og vandforsyningen. Fjern bunden, åbn døren, fjern de 4 Torx T20 skruer foran og bagpå, frigør de nederste låse, og fjern derefter kabinettet. For at genmontere, følg omvendte trin og bank forsigtigt for at justere.

Hvordan udskifter jeg den nederste dørpakning?

Fjern først yderdøren. Tag ledningsnettet ud af føringen, og fjern derefter pakningen fra dens position. For at installere, placer ledningsnettet og pres pakningen ned i bunden. Sørg for at den er plan.

Hvordan justerer jeg dørfjedrene?

Dørfjedrene kan ikke justeres. De tilpasser sig automatisk til dørens vægt. Hvis en fjeder er defekt, udskift den ved at følge demonteringsproceduren: løs rebet fra hængslet med en flad skruetrækker, fjern fjederen, og monter den nye i omvendt rækkefølge.

Hvor kan jeg finde reservedele til denne model?

Brug udelukkende originale Siemens reservedele. Kontakt Siemens kundeservice eller en autoriseret forhandler. Reparationsvejledningen giver referencer til hver del.

BRUGSANVISNING SK25IB00TE SIEMENS

1.1 Formål med dokumentet. 1.2 Generelle symboler 1.3 Relevante sikkerhedssymboler

2 SIKKERHED

2.1 Skiltning for fareniveauer 2.2 Skiltning for fysisk skade 2.3 Generelle sikkerhedsanvisninger

3 VÆRKTØJER OG HJÆLPEMIDLER

Betegnelse Detaljer Billede Torx-skruetrækker med T20-bit og hul.

Torx-skruetrækker med T15-bit

Længde 80 mm

Kærvskruetrækker 200 mm

4.1 Udskiftning af spulearme 4.2 Udskiftning af filtrene 4.3 Udskiftning af afløbspumpens afdækning 4.4 Udskiftning af stik 4.5 Kurvesystemer 4.6 Udskiftning af det udvendige hus 4.7 Udskiftning af yderdør 4.8 Udskiftning af betjeningspanelet 4.9 Udskiftning af sæbedispenserlåget 4.10 Udskiftning af den nederste dørpakning 4.11 Udskiftning af dørpakningen 4.12 Udskiftning af underafdækningen 4.13 Udskiftning af dørfjedre 4.14 Udskiftning af hængsel

1 INDLEDNING

1.1 Formål med dokumentet

Disse reparationshjælpemidler hjælper kunden til selv at reparere apparaterne i overensstemmelse med den gældende lovgivning om miljøvenligt design (fra marts 2021).

De indeholder information om metoden til at udskifte bestemte reservedele, herunder advarsler og farer.

Kontakt vores kundeservice i tvivlstilfælde. Vi påtager os kun ansvar for skade, hvis reparationsanvisningerne er fuldt korrekte.

1.2 Generelle symboler

1.3 Relevante sikkerhedssymboler

Symbol Betydning
!	Generel advarsel
	Fare for elektrisk spænding
	Fare for at skære sig
	Fare for klemning
	Varme overflader
	Eksplosionsfare
	Kraftigt magnetfelt
	Ikke-ioniserende stråling

2 SIKKERHED

2.1 Skiltning for fareniveauer

Skiltning Betydning
FARE	UmSDLbar fare, der kan medføre ød eller alvorlig tilskadekomst, hvis den ikke undgås.
ADVARSEL	Mulig umSDLbar fare, der kan medføre ød eller alvorlig tilskadekomst, hvis den ikke undgås.
Vær ForsIGTIG	Mulig umSDLbar fare, der kan medføre letterete tilskadekomst eller fysisk skade, hvis den ikke undgås.

2.2 Skiltning for fysisk skade

2.3 Generelle sikkerhedsanvisninger

Læs reparationsvejledningen, og følg anvisningerne i den. Gør systematisk frem, og følg anvisningerne for at reparere fejl.

2.3.1 Alle husholdningsapparater

Fare for elektrisk stød på grund af spændingsførende dele

Fejl i forbindelse med reparationer på elektriske komponenter kan medføre elektrisk stød! Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes. Sørg efter reparationen for, at der udføres en sikkerhedstest i overensstemmelse med standarden VDE 0701 eller de landespecifikke standarder.

Fare for tilskadekomst på grund af skarpe kanter.

Brug beskyttelseshandsker! Fare for klemning i forbindelse med reparationer, vedligeholdelse, fejlfinding og teknisk service på grund af tunge bevægelige dele. Brug sikkerhedssko! Sørg for at sikre tunge komponenter for at forhindre dem i at falde ned. Før ikke kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion.

Brug kun originale reservedele!

Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatisk afladning).

Berør ikke modulerne, herunder forbindelserne og de ledende baner.

2.3.2 Advarslernes opbygning

FARE

Blotlagte spændingsførende dele

Fare for død ved elektrisk stød.

Afbryd apparatet fra strømnettet. Berør ikke huset, rammen eller komponenterne. Benyt sikkerhedsafbryderen, hvis test under spænding er nødvendig. Sørg for, at jordledningens modstand ikke overskrider de standardiserede værdier.

VÆR FORSIGTIG

Tilskadekomster, hvis man skærer sig på skarpe kanter.

Brug beskyttelseshandsker. Brug personlige værnemidler.

VÆR FORSIGTIG

Ladede kondensatorer

Fare for tilskadekomst pga. elektrisk stød og reaktion på chok. Aflad kondensatorerne i apparatet, før arbejdet udføres.

ADVARSEL

I tilfælde af en fejl kan de berørbare ledende dele være under spænding.

Fare for død ved elektrisk stød.

Afbryd apparatet fra strømnettet. Berør ikke huset, rammen eller komponenterne. Benyt sikkerhedsafbryderen, hvis test under spænding er nødvendig. Sørg for, at jordlederens modstand ikke overskrider de standardiserede værdier.

ADVARSEL

KOMPONENTER med elektrostatisk fare.

Ødelæggelse af komponenter, når de berøres.

Installer et elektrostatisk beskyttelsessystem for alt arbejde, der involverer komponenter med en elektrostatisk fare. Følg foranstaltningerne til at beskytte komponenter med en elektrostatisk fare.

ADVARSEL

Ødelæggelse af komponenter pga. vilkårlig udskiftning af dele.

Ødelæggelse af komponenter, når de berøres.

Udfør fejlfinding, før komponenter udskiftes. Kontroller systematisk. Følg den tekniske dokumentation.

Undgå at udskifte komponenter unødigt.

3 VÆRKTØJER OG HJÆLPEMIDLER

Betegnelse	Detaljer	Billede
Torx-skruetrækker med T20-bit og hul (00340764)	100 mm for skruer med sikringsstift
Torx-skruetrækker med T15-bit	Længde 80 mm
Kærvskruetrækker	Blad 10 mm x 1,6 mm x 200 mm
Nåletænger [00340871]	Længde: 200 mm, lige

4 REPARATION

4.1 Udskiftning af spulearme

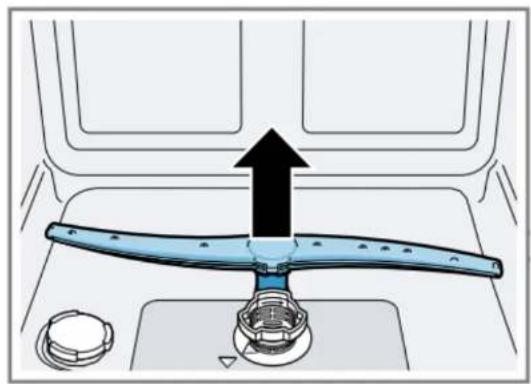

4.1.1 Fjernelse af nederste spulearm

Træk den nederste spulearm op.

4.1.2 Montering af nederste spulearm

Sæt den nederste spulearm i. Den klikker, når den er på plads.

4.2 Udskiftning af filtrene

4.3 Udskiftning af afløbspumpens afdækning

Forudsætninger:

Afbryd strømforsyningen til apparatet.

Tøm eventuelt vand ud, der findes. Brug en svamp, hvis det er nødvendigt.

4.3.1 Fjernelse af afløbspumpens afdækning

VÆR Forsigtig

Fare for tilskadekomst

Brug beskyttelseshandsker. Fjern forsigtigt eventuel ophobning af fremmedlegemer.

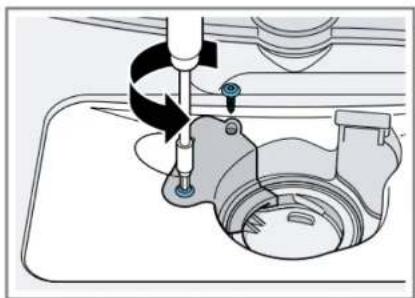

Afmonter fastgørelsesskruerne på pumpens afdækning (Torx T 20).

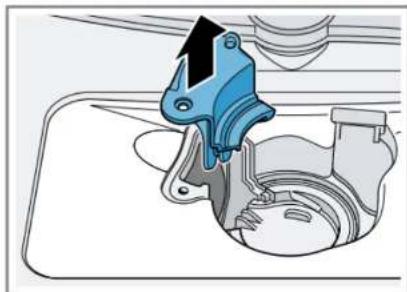

Træk pumpens afdækning op.

Fjern eventuelle madrester og fremmedlegemer inde i apparatet.

4.3.2 Montering af afløbspumpens afdækning

Sæt pumpens afdækning i.

Tryk den ned, og skru den fast.

Montér filtersystemet.

4.4 Udskiftning af stik

ADVARSEL

Overophedning af nettil slutningen!

Når apparatets strømkabel ændres til brug med stikdåser i det pågældende land, skal spændingen og frekvensen i det pågældende land også kontrolleres. Sæt strømkablet fast i, indtil der høres et klik.

To kraftige stikben i hver side forhindrer stikket i at løsne sig eller blive afbrudt fra apparatet ved et uheld.

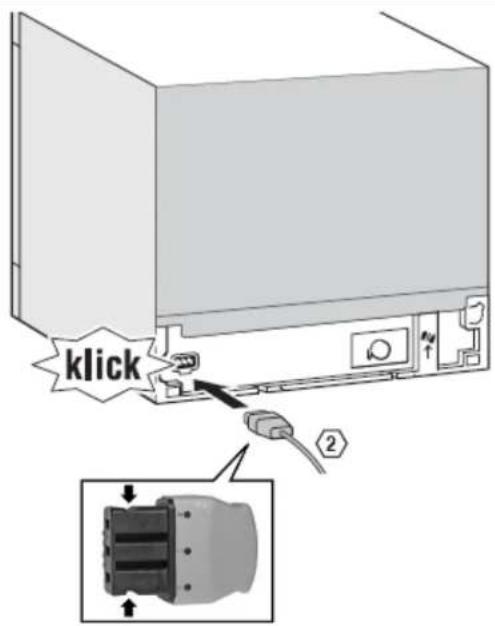

4.4.1 Montering

4.4.2 Afmontering

Stikket fjernes fra stikdåsen i apparatet ved forsigtigt at bevæge stikket til siderne og trække samtidigt.

4.5 Kurvesystemer

60 cm-modellerne har 2 kurve.

45 cm-modellerne har kun en kurv.

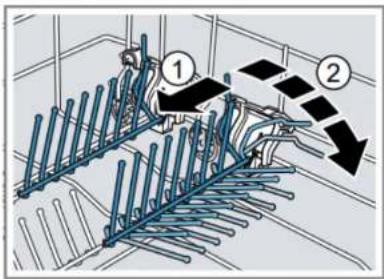

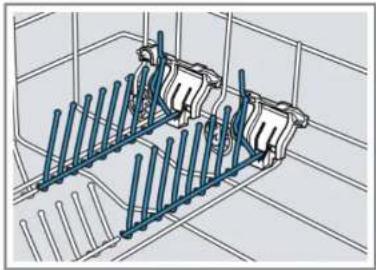

4.5.1 Nedklappelige pinde

De passer ind i en slids i plastikholderen på siden.

Tryk grebet fremad, når der ikke er behov for pindene.

4.6 Udskiftning af det udvendige hus

Forudsætning:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

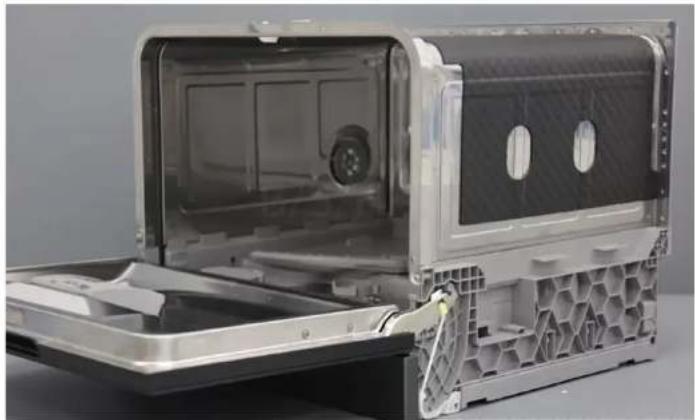

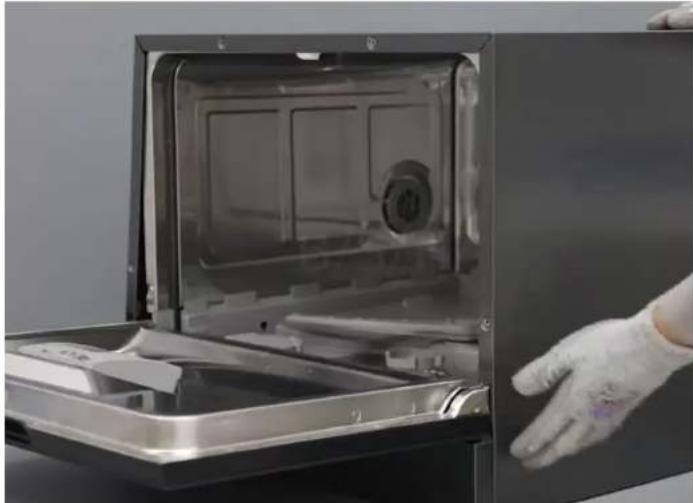

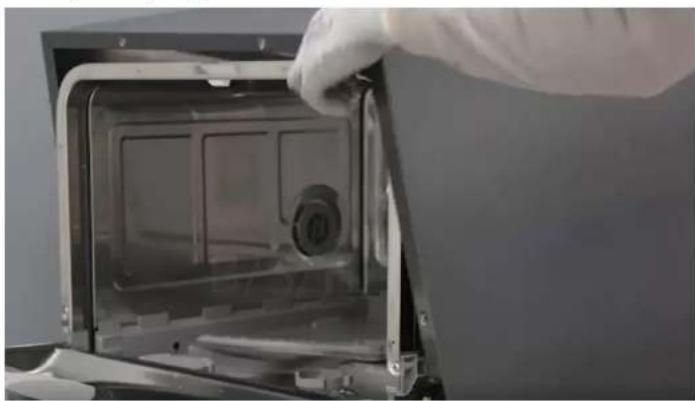

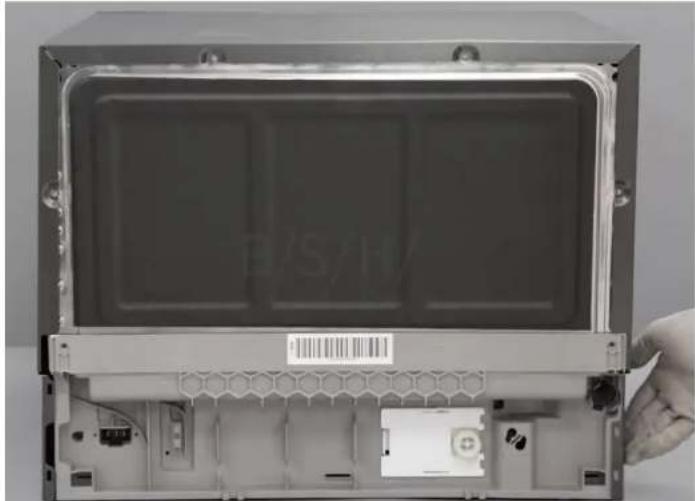

4.6.1 Afmontering af det udvendige hus

Åbn døren.

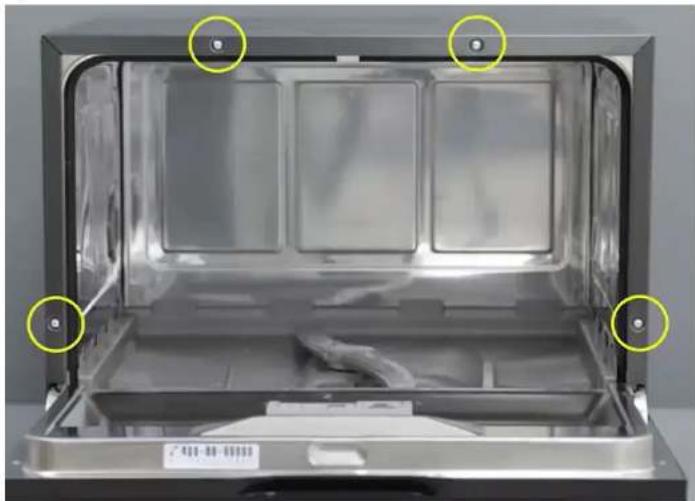

Fjern de 4 Torx T20-skruer fra fronten af huset.

4.6.2 Montering af huset

Anbring huset på apparatet.

Hægt den nederste del i på bagsiden i begge sider for at montere huset.

Hægt den nederste del i på fronten i begge sider for at færdiggøre monteringen af huset.

Skru de 4 Torx 20-skruer i på fronten og bagsiden. Installer jordforbindelsen i undersoklen. Monter bundafdækningen.

4.7 Udskiftning af yderdør

Forudsætninger:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

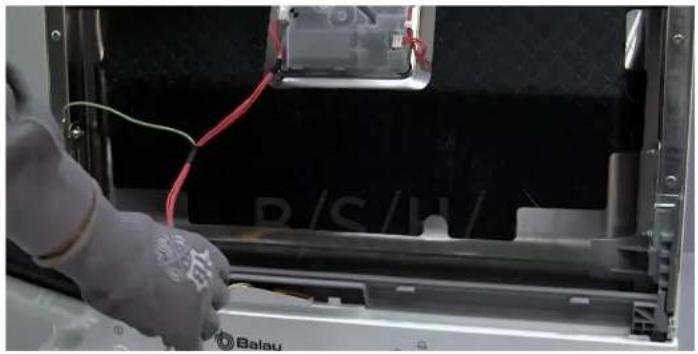

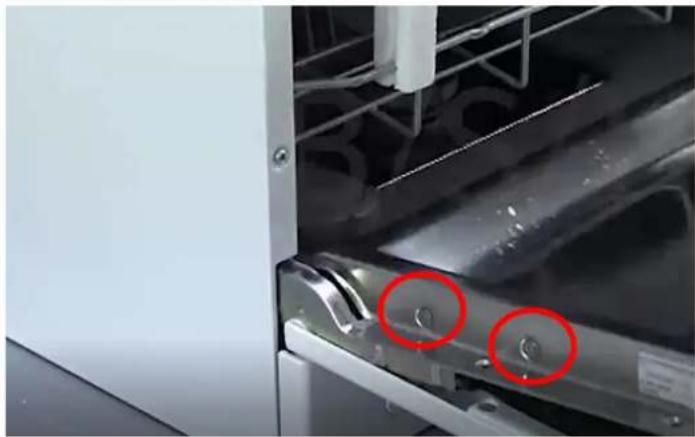

4.7.1 Fjernelse af yderdøren

Fjern skruerne som beskrevet nedenfor med en Torx 15-skruetrækker.

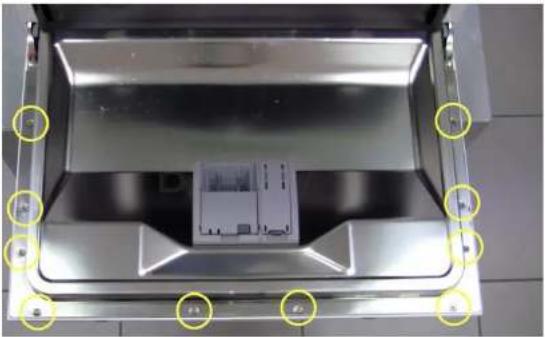

1- Åbn døren. 2- Fjern de 10 skruer. 3- Luk døren ved at holde den i den ene side. 4- Frigør døren ved at trække ned på dens hager. 5- Afbryd jordledningen fra døren.

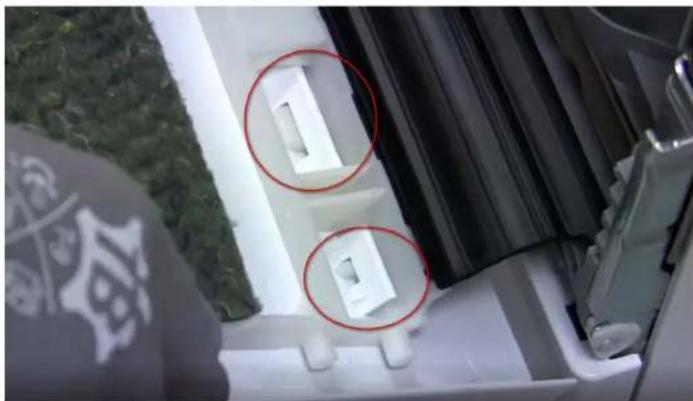

Frigør døren fra de nederste holdehager.

Panelskruer

Inderdørens 2 sideskruer fastgør hængslerne på inderdøren.

4.7.2 Montering af yderdøren

Følg trinnene i omvendt rækkefølge.

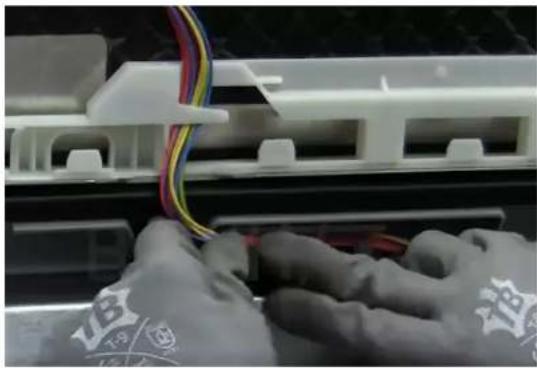

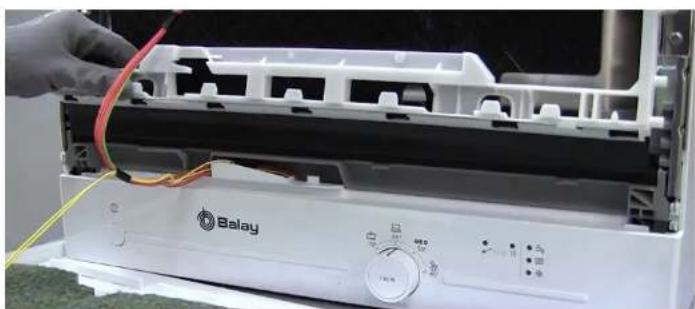

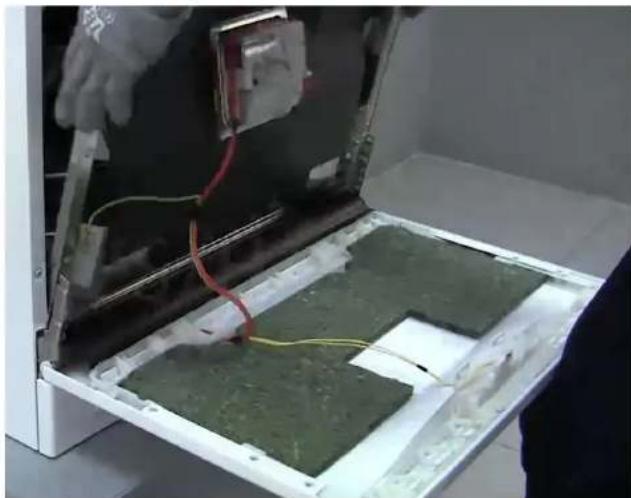

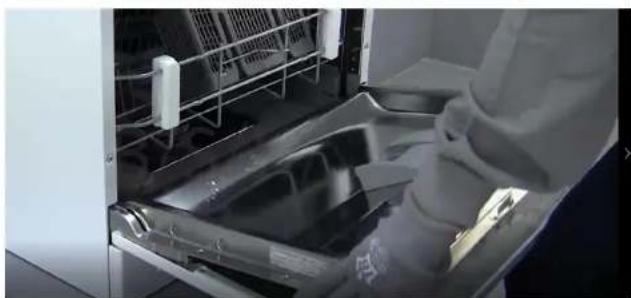

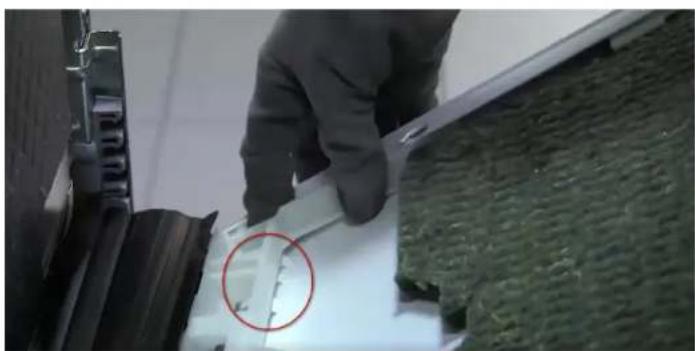

ADVARSEL

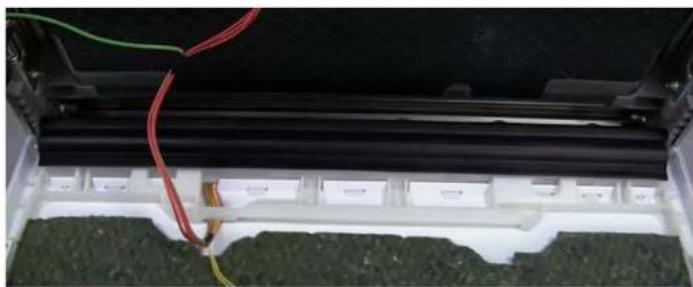

Kabler ikke fastgjort eller placeret korrekt!

Fare for beskadigelse af kabeltræet.

Placér kablerne, og fastgør dem på plads med klæbebånd.

Placér kabeltræet korrekt i den nederste pakningsholder.

Montér yderdøren på den nederste dørpakningsholder.

Montér inderdøren på døren.

Skru døren fast.

4.8 Udskiftning af betjeningspanelet

Forudsætninger:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

Underafdækningen er fjernet.

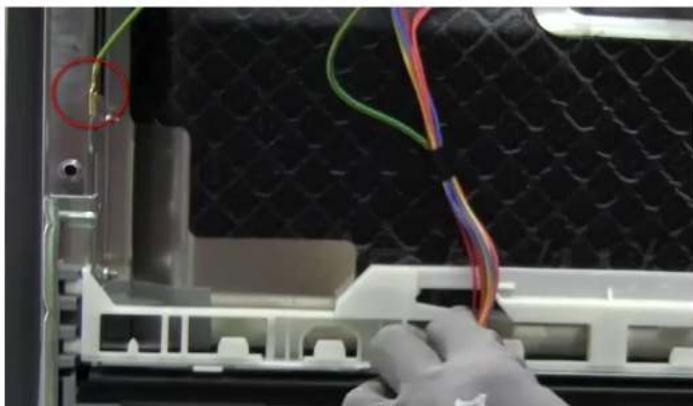

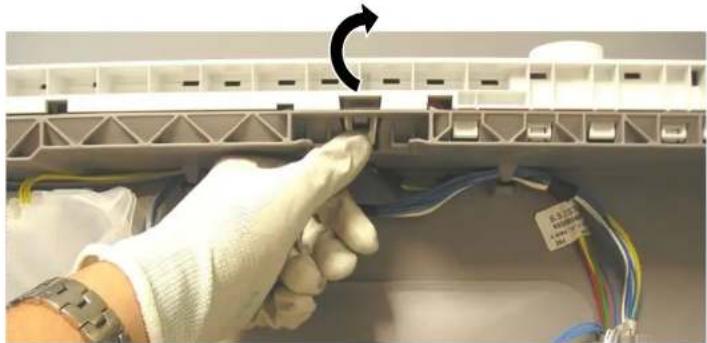

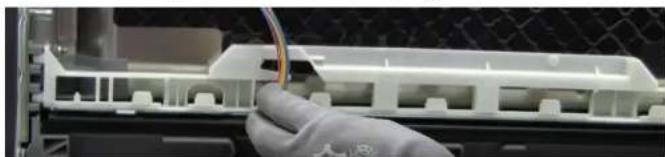

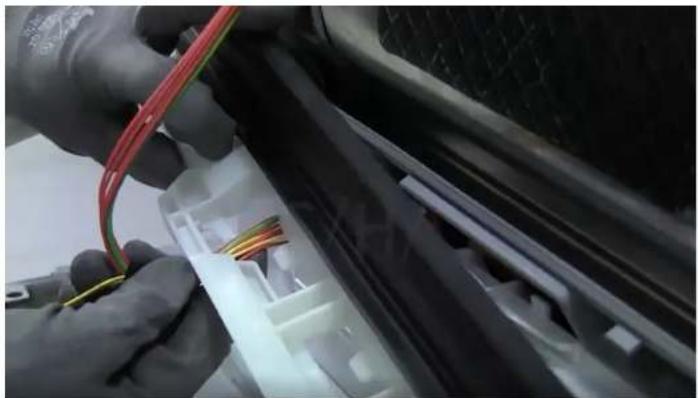

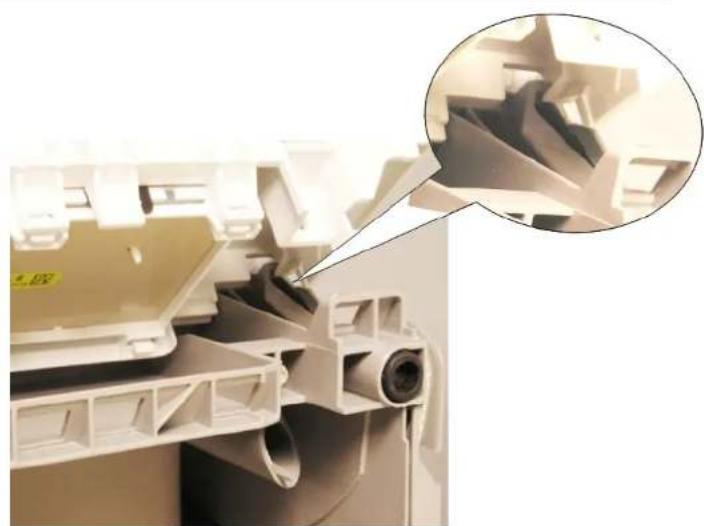

4.8.1 Fjernelse af betjeningspanelet

Tryk på fastgørelsesstiften. Træk betjeningspanelet op.

4.8.2 Montering af betjeningspanelet

• Placér betjeningspanelet, så panelets stifter glider under plastikbundsføringen. Tryk, indtil fastgørelsesstiften er fastgjort.

4.9 Udskiftning af sæbedispenserlåget

Der kan bruges en lille skruetrækker som et løfteværktøj.

Forudsætning:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

Døren er åbnet.

4.9.1 Fjernelse af sæbelaget

Glid sæbelaget 5 mm ind. - Brug et løfteværktøj til at fjerne sæbelaget fra undersiden af foringsskinnerne og fjerne sæbelaget fra oversiden af foringsskinnerne. Fjern fjederen.

4.9.2 Isætning af fjederen

• Sæt den lange ende af fjederen i dispenserenhedens monteringshul (1).
• Sæt den korte kant af fjederen i sæbelågets monteringshul (2). Tryk låget på dispenseren (3).

4.9.3 Montering af sæbelaget

• Sæt i den ene side sæbelåget ind i føringsskinnerne indtil 5 mm for den helt åbne position. Tryk med forsigtig kraft på den modsatte side af føringsskinnerne.
• Kontroller

sæbelagets

funktion.

4.10 Udskiftning af den nederste dørpakning

Forudsætning:

Yderdøren er afmonteret.

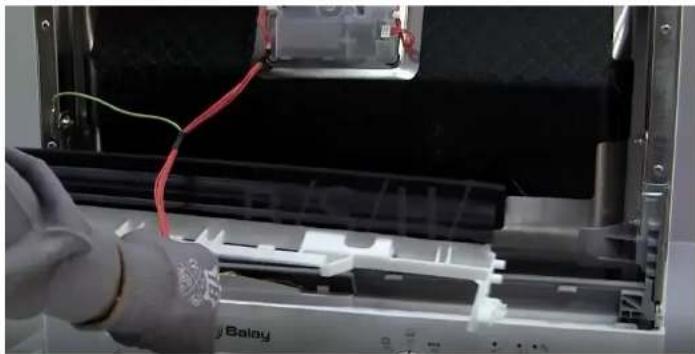

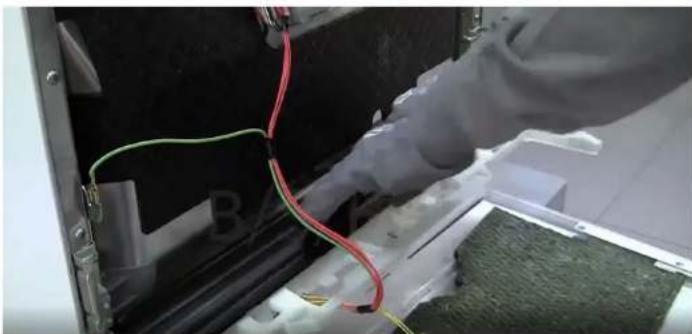

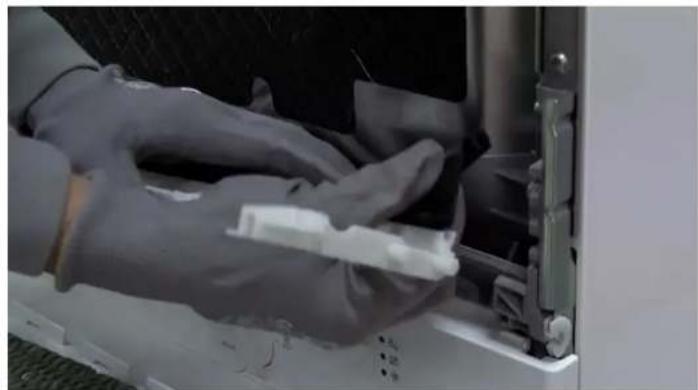

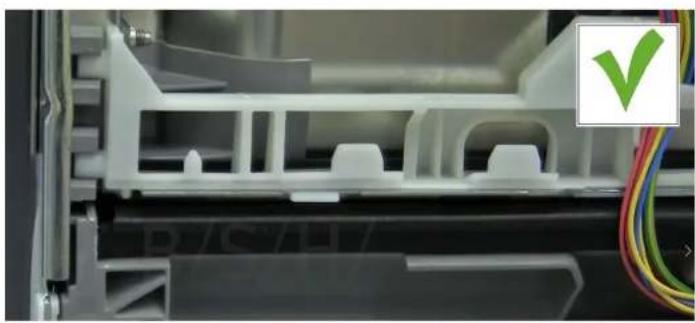

4.10.1 Fjernelse af den nederste dørpakning

Træk den op for at tage den af soklen.

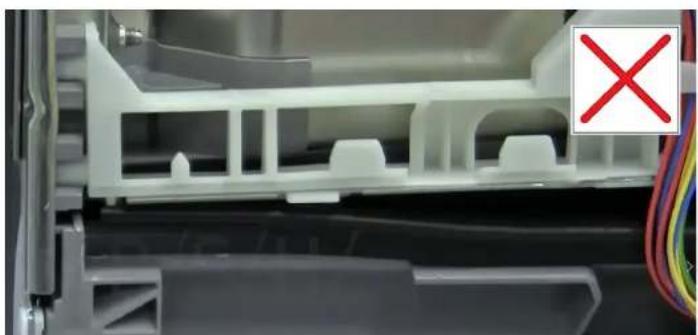

4.10.2 Montering af den nederste dørpakning

Placér kabeltræet.

Brug dine hænder til at trykke den nederste pakning på hele soklen for at montere den fast på plads.

Kontroller, at pakningen flugter med undersoklen.

4.11 Udskiftning af dørpakningen

Forudsætning:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af dørpakningen

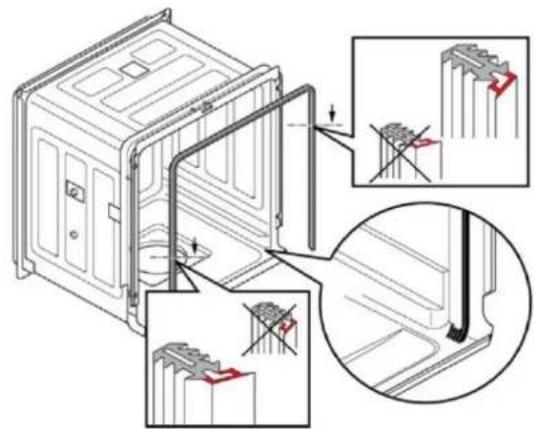

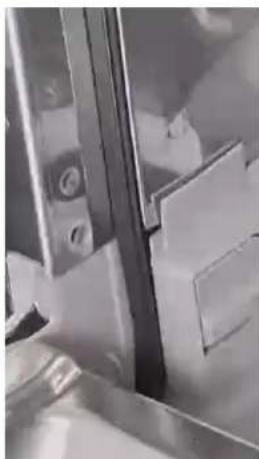

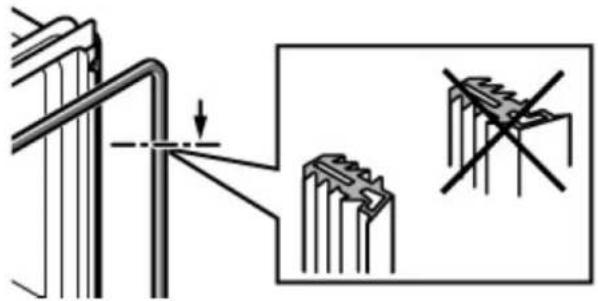

4.11.2 Montering af dørpakningen

Sørg for, at dørpakningens profil er i den korrekte position.

Sørg for, at hjørnerne er bøjet eller snoet.

Anbring pakningens ende lige fremad neden for inderdøren. Pakningen bør hvile så meget som muligt på karrets side.

4.12 Udskiftning af underafdækningen

Forudsætning:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

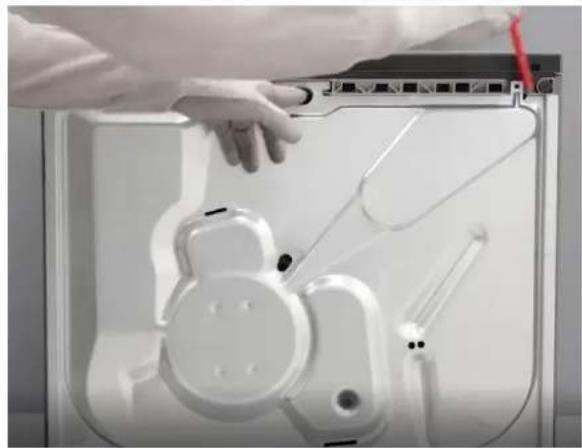

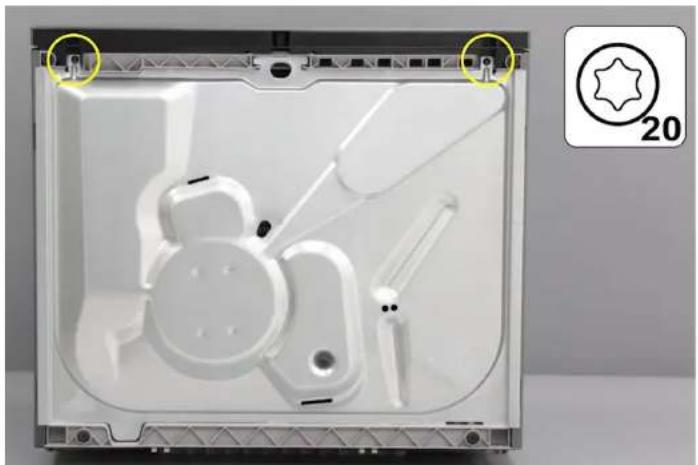

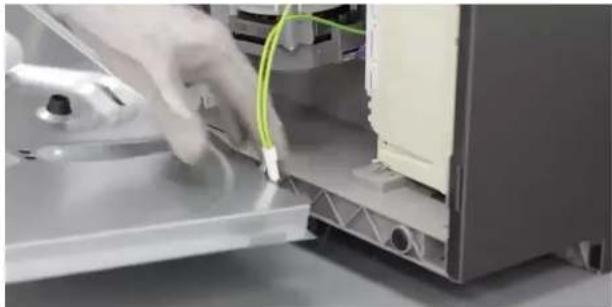

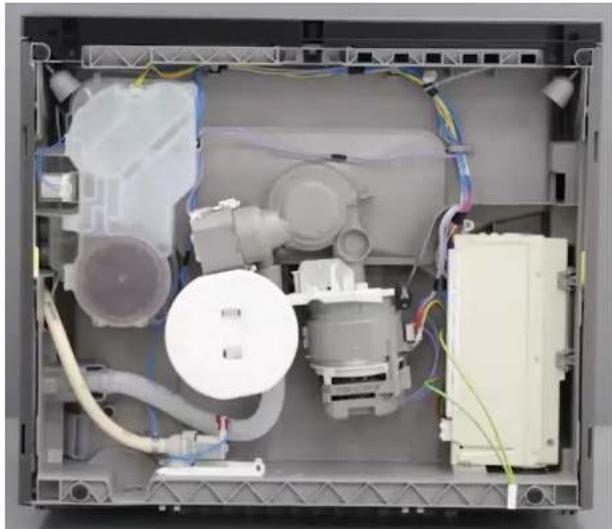

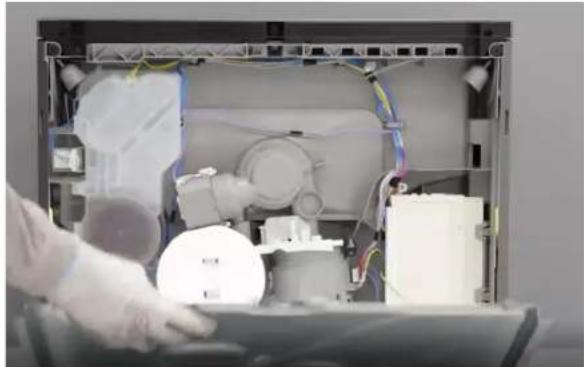

4.12.1 Fjernelse af underafdækningen

1 Skru de to Torx 20-holdeskruer ud. 2 Træk fra hullet i bunden, indtil det er frigjort fra fastgørelsesstiften.

Brug en kærvskruetrækker til at løsne i begge sider.

1 Anbring underafdækningen ved at sætte de fremspringende kanter ind i rillerne på karrets plastikbund. 2 Monter jordledningen i sækken. 3 Skru de to holdeskruer i.

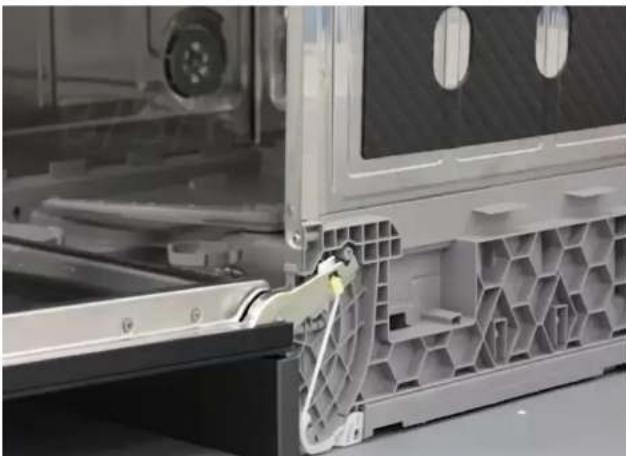

4.13 Udskiftning af dørfjedre

Forudsætning:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

Underafdækningspladen er fjernet.

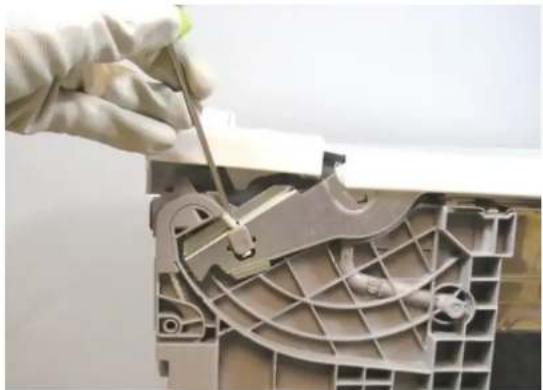

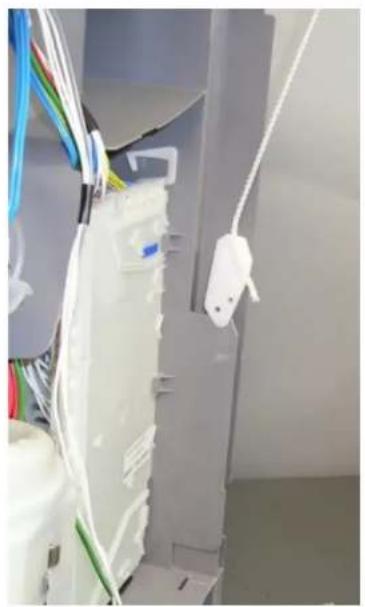

4.13.1 Afmontering

1. Lad linens plastikholder hvile på plastikbundens fremspringende kant.
2. Brug en skruetrækker til at afmontere linen fra hængslet.
3. Når linen er afmonteret, kan fjederen fjernes.

4.13.2 Montering

Monteres i omvendt rækkefølge.

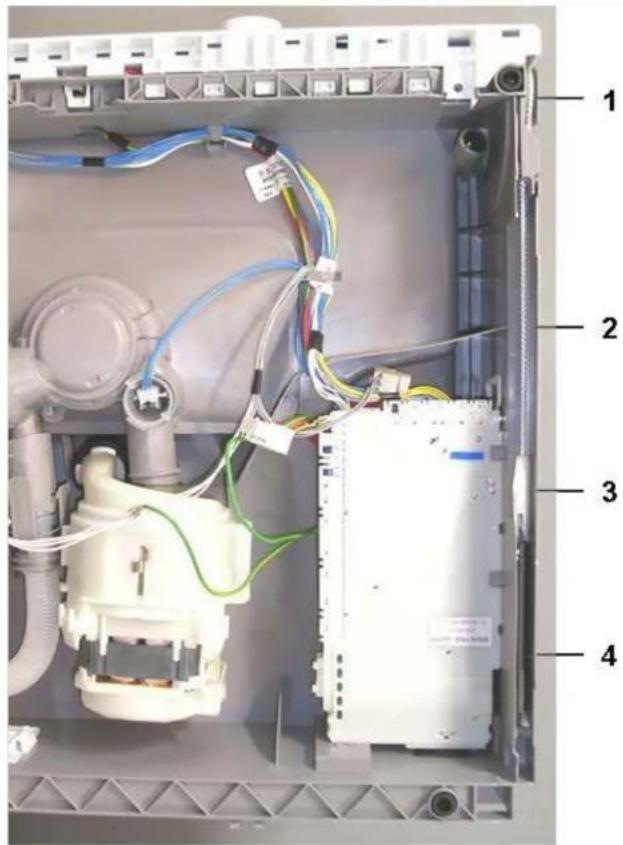

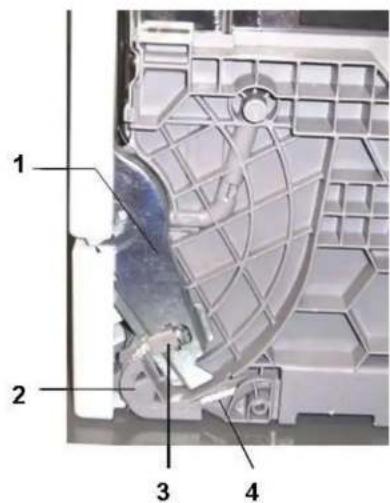

Holder

Apparatet har to fjedre, der regulerer kraften til åbning og lukning af opvaskemaskinens dør. De findes i begge sider af apparatet.

Fjederspændingen overføres via en line til hængslet ved hjælp af en spændeanordning i plastik.

Fjederens spændekraft kan ikke justeres.

Fjederen og overførelsessystemet tilpasser sig automatisk til dørens vægt.

1 Hængsel

2 Lineskive

3 Linemonteringsstykke

4 Line

1 Lineskive 2 Line 4 Spaendefjeder

4.14 Udskiftning af hængsel

Forudsætninger:

Apparatet er afbrudt fra strømnettet.

Apparatet er afbrudt fra vandforsyningen.

Fjern underafdækningen.

Frigør apparatet fra indbygningsskabet.

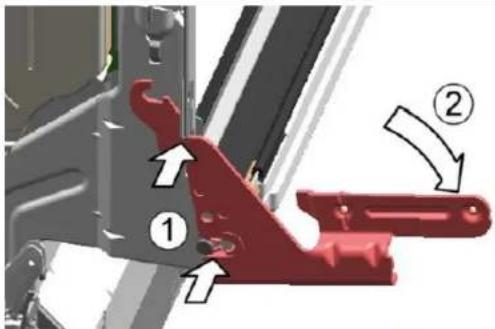

4.14.1 Fjernelse af hængslet

Brug en skruetrækker (1) til at frigøre hagen.

Træk udad (2).

Afbryd jordforbindelsen fra hængslet.

4.14.2 Montering af hængslet

FARE

Fare for elektrisk stød pga. spændingsførende dele

Fare for tilskadekomst pga. elektrisk stød og reaktion på chok.

Elektriske komponenter skal repareres af en kvalificeret elektriker. Sørg for, at der efter reparationen udføres en sikkerhedstest i overensstemmelse med standarden VDE 0701 eller de landespecifikke standarder.

Anbring hængslet på apparatet (1).

Bevæg hængslet nedad (2), indtil det er monteret på apparatet.

Forbind hængslets jordledning.

En manglende jordforbindelse kan medføre spænding på døren.

Koble apparatet fra strømforsyningen.

Når du ændrer apparatets indtagskabel for brug med kontakter i dit land, bør du også kontrollere landets spænding og frekvens. Før den kraftige indtil du hører et klik.

Apparatet er koblet fra vandforsyningen.

Demonter sugeenheden fra apparatet.

Apparatet er koblet fra vandforsyningen.

4.7.1 Demontere ytterdøren

Fjern skruene som er beskrevet nedenfor med en Torx 15-skrutrekker.

1. Åpne døren. 2. Fjern 10 skruer. 3. Lukk døren ved å holde den fast på en side. 4. Løsne døren ved å trekke hengslene ned. 5. Koble jordkabelen fra døren.

Løsne døren fra de nedre låsehengslene.

Panelskruer

Den indre dørens 2 laterale skruer fester hengslene til den indre døren.

4.7.2 Montere den ytre døren

Kablene er ikke sikret korrekt, eller de er feilplassert!

Fare for skader på ledningsnett.

Plasser ledningsnettet korrekt i nedre pakningsstøtte.

Apparatet er koblet fra vannforsyningen.

Nedre sokkel er demontert.

4.8.1 Demontere betjeningspanelet

Apparatet er koblet fra vannforsyningen.

Døren er åpen.

Vaskemiddellokket er åpent.

Demonter ledningsnettet fra den hvite foringsbraketten.

Plasser ledningsnettet.

Apparatet er koblet fra vannforsyningen.

4.11.1 Demontere dørpakningen

Demonter pakningen fra den indre rammen.

4.11.2 Montere dørpakningen

Kontroller at dørpakningens profil er i korrekt posisjon.

Apparatet er koblet fra vannforsyningen.

4.12.1 Demontere nedre deksel

1 Skru ut de to torx 20-festeskruene. 2 Trekk fra det nedre hullet til det kommer fri fra festepinnen. Bruk en flat skrutrekker for å løsne på begge sider. 3 Koble fra jordkabelen.

4.12.2 Montering

1 Plasser nedre deksel ved å føre de framstikkende kantene inn i sporene i beholderens plastsokkel. 2 Monter jordkabelen i sokken. 3 Skru inn de to festeskruene.

Apparatet er koblet fra vannforsyningen.

Nedre sokkelplate er demontert.

4.13.1 Demontering

1. Lad tauets plastholder hvile mod den fremstikkende kant af plastiksoklen.
2. Brug en skruetrækker til at løsne tauet fra hængslet.
3. Fjederen kan fjernes, når tauet er løsnet.

4.13.2 Montering

Monteres i omvendt rækkefølge.

Holder

Tauholderen løsnes automatisk fra sin position, når døren lukkes.

4.13.3 Dørhængsel

Apparatet er koblet fra vandforsyningen.

Demonter den ydre og den indre dør.

Demonter nedre dæksel.

Bevæg hængslet ned (2), indtil det sidder, som det skal på apparatet.

Tilslut hængslets jordkabel.

En manglende jordforbindelse kan føre til spænding på døren.

REPARATIONSVEJLEDNING

GV550 TT

1 INDLEDNING

Torx-skruetrækker med T15-bits

Længde 80 mm

Skruetrækker 200 mm

Træk mikrofilteret ned.

Soklen er fjernet.

4.8.1 Udtagning af betjeningspanelet

Løsn låsen med en skruetrækker (1).

Træk udad (2).

Løsn jordforbindelsen fra hængslet.
