SK25IB00TE - Pomivalni stroj SIEMENS - Brezplačna navodila za uporabo

Vrsta izdelka	Pomivalni stroj
Znamka	Siemens
Model	SK25IB00TE
Število košar	2 košari (model 60 cm) ali 1 košara (model 45 cm)
Vrsta škropilne roke	Snemljiva spodnja škropilna roka
Sistem filtriranja	Grobi filter in mikrovlakna, snemljivi
Izpustna črpalka	Dostopen in zamenljiv pokrov izpustne črpalke
Napajalni vtič	Zaklepni vtič z varnostnimi osmi, demontažen
Vrata	Ločena zunanja in notranja vrata, zamenljiva spodnje in glavno tesnilo vrat
Nadzorna plošča	Snemljiva, pritrjena s pritrdilno osjo
Distributer detergenta	Pokrov z povratno vzmetjo, demontažen
Vzmeti vrat	Dve natezni vzmeti s sistemom kabla in škripca
Tečaj	Tečaj z ozemljitveno povezavo, zamenljiv
Potrebna orodja za popravilo	Izvijač Torx T20 z luknjo, Torx T15, ploščati izvijač, klešče s tankimi konicami
Električna varnost	Odklopite napravo 60 sekund pred popravilom; upoštevajte standard VDE 0701
Osebna zaščita	Med popravilom nosite zaščitne rokavice in varnostne čevlje
Nadomestni deli	Uporabljajte izključno originalne nadomestne dele Siemens
Popravljivost	Zasnovan tako, da ga uporabnik lahko popravi v skladu z okoljsko zasnovo (03/2021)

Pogosto zastavljena vprašanja - SK25IB00TE SIEMENS

Kako varno odklopiti pomivalni stroj pred popravilom?

Odklopite napravo iz električnega omrežja vsaj 60 sekund pred začetkom kakršnega koli popravila. Prepričajte se, da ni priključena na vodovod. Nosite zaščitne rokavice in varnostne čevlje.

Katera orodja so potrebna za popravilo Siemens SK25IB00TE?

Zahtevana orodja so: izvijač Torx z nastavkom T20 in luknjo (za varnostne vijake), izvijač Torx z nastavkom T15 (dolžina 80 mm), ploščati izvijač (rezilo 10 mm x 1,6 mm x 200 mm) in klešče s tankimi konicami dolžine 200 mm.

Kako zamenjati spodnjo škropilno roko?

Za odstranitev spodnje škropilne roke jo dvignite navzgor. Za namestitev jo vstavite, dokler ne zaskoči na mestu.

Kako očistiti filtre pomivalnega stroja?

Zavrtite grobi filter v nasprotni smeri urinega kazalca in odstranite filtrirni sistem. Spustite mikrovlakna. Očistite ostanke. Za ponovno namestitev vstavite sistem in zavrtite grobi filter v smeri urinega kazalca, tako da poravnate puščice.

Kaj storiti, če pomivalni stroj ne odvaja vode?

Preverite pokrov izpustne črpalke. Odklopite napravo, odstranite košare in filtre, izpraznite preostalo vodo. Odprite pokrov črpalke (vijak Torx T20) in odstranite morebitne zamašitve. Nato ponovno sestavite.

Kako zamenjati napajalni vtič?

Odklopite napravo. Za odstranitev vtiča ga nežno premikajte bočno in povlecite. Za namestitev ga trdno vstavite, dokler ne klikne. Prepričajte se, da so varnostne osi na mestu. Preverite napetost in frekvenco v vaši državi.

Ali lahko sam zamenjam zunanje ohišje?

Da, če je naprava odklopljena iz električnega omrežja in vodovoda. Odstranite podnožje, odprite vrata, odstranite 4 vijake Torx T20 spredaj in zadaj, sprostite spodnje zaskočke, nato odstranite ohišje. Za ponovno namestitev sledite obratnim korakom in rahlo potrkajte, da se prilagodi.

Kako zamenjati spodnje tesnilo vrat?

Najprej demontirajte zunanja vrata. Odstranite snop kablov iz vodila, nato odstranite tesnilo iz njegovega položaja. Za namestitev postavite snop in pritisnite tesnilo v podnožje. Prepričajte se, da je poravnano.

Kako prilagoditi vzmeti vrat?

Vzmeti vrat niso nastavljive. Samodejno se prilagajajo teži vrat. Če je vzmet pokvarjena, jo zamenjajte po postopku demontaže: s ploščatim izvijačem ločite vrv s tečaja, odstranite vzmet, nato namestite novo v obratnem vrstnem redu.

Kje lahko najdem nadomestne dele za ta model?

Uporabljajte izključno originalne nadomestne dele Siemens. Posvetujte se s servisno službo Siemens ali pooblaščenim prodajalcem. Navodila za popravilo vsebujejo reference za vsak del.

NAVODILA ZA UPORABO SK25IB00TE SIEMENS

Opasnost za sigurnost/rad uredaja.

▷ Uporabljajte samo originalne rezervne dele!

4.5.1 Šipke za sklapanje

Uklapajo se v režo v plastičnem nosilcu s stranske strani.

4.9.2 Vstavljanje vzmeti

• Vstavite dolgi konec vzmeti v odprtino za namestitev na dozatorju (1).
• Vstavite kratki rob vzmeti v odprtino za namestitev pokrova za detergent (2).
• Pritisnite pokrov na dozator (3).

4.9.3 Namestitev pokrova za detergent

• Vstavite pokrov za detergent v vodilo s ene strani 5 mm pred popolnoma odprtim položajem. Nežno pritisnite nasprotno stran vodila.
• Preverite delovanje pokrova za detergent.

4.10 Zamenjava spodnjega tesnila vrat

Predpogoj:

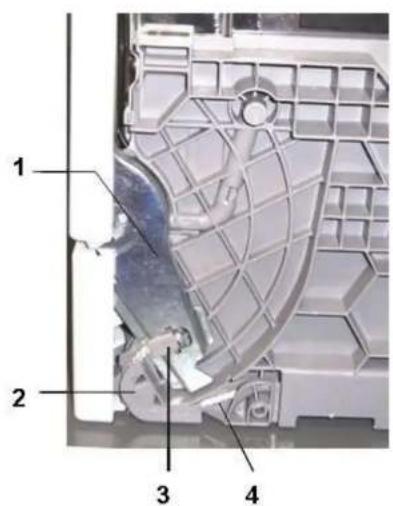

3 Element za pritrditev vrvi

4 Vrv

1 Kolut

2 Uze

3 PlastiCi drzac

4 Stezna opruga

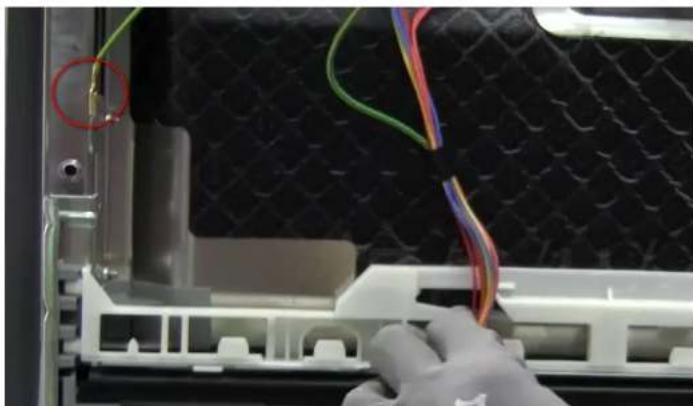

4.14 Zamjena zgloba

Preduvjeti:

Ure'daj je isklučen iz napajanja.

Odpojte spotbrebic od napajeni.

4.2.1 Filtru iznemšana

Pagrieziet rupjo filtru pretēji pulksteņrādītāja kustības virzienam (1) un noņemiet filtru sistēmu (2).

Noņemiet smalko filtru.

Saspiediet izciļņa aizturus (1) un izvelciet rupjo filtru augšup (2).

4.2.2 Filtru uzstādīšana

1. Uzstādiet filtru sistēmu vietā. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu iekārtā un pagrieziet rupjo filtru pulksteņrādītāja kustības virzienā.

Bultu atzimemir jasakrit.

4.3 Zamenjava tesnila vrat

Pogoji

1.1 Namen dokumenta 1.2 Splošni simboli 1.3 Ustrezni varnostni simboli 2 VARNOST 2.1 Znaki za stopnje tveganja 2.2 Znaki za fizično škodo 2.3 Splošna varnostna navodila

3 ORODJA IN PRIPOMOČKI

Oznaka Podrobnosti Slika Izvijač Torx z nastavkom T20 in izvrtino

Izvijač Torx z nastavkom T15

Dolžina 80 mm

Ploščati izvijač.

200 mm

Koničaste klešče

Dolžina: 200 mm, ravne

4 POPRAVILO

4.1 Zamenjava pršilnih ročic 4.2 Zamenjava filtrov 4.3 Zamenjava pokrova odtočne črpalke 4.4 Zamenjava vtiča 4.5 Sistem košar 4.6 Zamenjava zunanjega ohišja 4.7 Zamenjava zunanjih vrat 4.8 Zamenjava nadzorne plošče 4.9 Zamenjava pokrova prekata za pralno sredstvo 4.10 Zamenjava tesnila spodnjih vrat 4.11 Zamenjava tesnila vrat 4.12 Zamenjava spodnjega pokrova 4.13 Zamenjava vzmeti vrat 4.14 Zamenjava tečaja

1 UVOD

1.1 Namen dokumenta

Ti napotki za popravila stranki pomagajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če ste v dvomu, se obrnite na naš servisni oddelek. Za škodo bomo odgovorni le, če ste navodila za popravila upoštevali pravilno.

1.2 Splošni simboli

Simbol Pomen
i	Posebne informacije

1.3 Relevantni varnostni simboli

Sibbol Pomen
!	Splošno opozorilo
9	Nevarnost zaradi električne napetosti
	Nevarnost ureznin
	Nevarnost zmečkanin
	Vroče povrsine
	Nevarnost eksplozije
	Močno magnetno polje
	Neionizirajoće sevanje

2 VARNOST

Znak Pomen
NEVARNOST	Preteča nearnost, ki lahko povzroči smrt ali resno poškodbo, Če je ne preprečite.
OPOZORILO	Morebitna preteča nearnost, ki lahko povzroči smrt ali resno poškodbo, Če je ne preprečite.
PREVIDNO	Morebitna preteča nearnost, ki lahko povzroči lažjo poškodbo ali fizično škodo, Če je ne preprečite.

2.2 Znaki za fizično škodo

Znak Pomen
OPOZORILO	Opozorilo o možnosti fizije škode

2.3 Splošna varnostna navodila

Preberite priročnik za popravilo in sledite navodilom, ki jih vsebuje. Ravnajte sistematično in sledite navodilom za iskanje in popravilo napak.

2.3.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo

▸ Napake zaradi popravil električnih komponent lahko povzročijo električni udar! Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del. ▸ Po popravilu poskrbite za izvedbo preizkusa varnosti v skladu s standardom VDE 0701 ali standardi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov.

Uporabljajte zaščitne rokavice! Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali tehničnim servisom zaradi težkih in premikajočih se delov. Uporabljajte zaščitne čevlje! Težke komponente zavarujte pred padanjem. Delov telesa ne vstavljajte v premikajoče se komponente.

Tveganje za varnost/delovanje aparata.

Uporabljajte le originalne nadomestne dele!

Tveganje poškodb elektrostatično občutljivih komponent (ESD).

Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

2.3.2 Struktura opozoril

NEVARNOST

Izpostavljeni deli pod napetostjo

Življenjska nevarnost zaradi električnega udara.

Izključite aparat iz omrežja. Ne dotikajte se ohišja, okvirja ali komponent. Če je potrebno preizkušanje pod napetostjo, uporabite varnostno stikalo. Prepričajte se, da upor ozemljitvene napeljave ne presega standardiziranih vrednosti.

PREVIDNO

Poškodbe zaradi ostrih robov.

Uporabljajte zaščitne rokavice. Uporabljajte osebno zaščitno opremo.

PREVIDNO

Kondenzatorji pod napetostjo

Nevarnost poškodb zaradi električnega udara in odziva na udar. Pred izvedbo del razelektrite kondenzatorje v aparatu.

OPOZORILO

V primeru napake so morda dotakljivi prevodni deli pod napetostjo.

Življenjska nevarnost zaradi električnega udara.

Izključite aparat iz omrežja. Ne dotikajte se ohišja, okvirja ali komponent. Če je potrebno preizkušanje pod napetostjo, uporabite varnostno stikalo. Prepričajte se, da upor ozemljitvenega prevodnika ne presega standardiziranih vrednosti.

OPOZORILO

Komponente z elektrostatično nevarnostjo.

Uničenje komponent ob dotiku.

Pred nadaljevanjem del, ki vključujejo komponente z elektrostatično nevarnostjo, namestite sistem elektrostatične zaščite.

Upoštevajte ukrepe za zaščito komponent z elektrostatično nevarnostjo.

OPOZORILO

Uničenje komponent zaradi nepremišljene zamenjave delov.

Uničenje komponent ob dotiku.

4.1 Zamenjava pršilnih ročic

4.1.1 Odstranitev spodnje pršilne ročice

Spodnjo pršilno ročico potisnite navzgor.

4.1.2 Namestitev spodnje pritisne ročice

Vstavite spodnjo pritisno ročico. Ko boste dosegli ustrezen položaj, se bo zaslišal klik.

4.2 Zamenjava filtrov

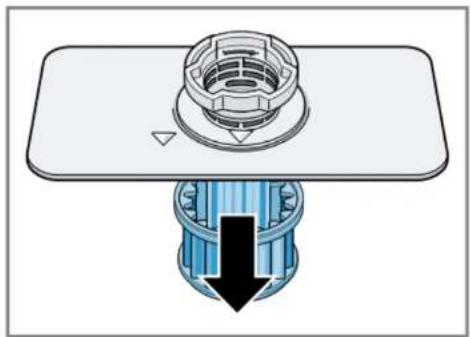

4.2.1 Odstranitev filtrov

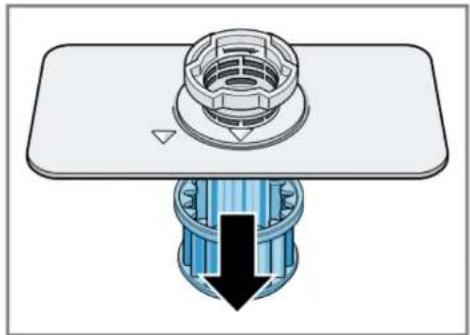

Zasukajte grobi filter (1) v levo in odstranite filtrirni sistem (2).

Mikrofilter povlecite navzdol.

Pritisnite zaskočni nastavek (1) in povlecite grobi filter navzgor (2).

4.2.2 Namestitev filtrov

1. Ponovno namestite filtrirni sistem. Poskrbite, da se zapahi grobega filtra zaskočijo v položaj.
2. Filtrirni sistem vstavite v aparat in grobi filter zasukajte v smeri urinega kazalca.

Prepričajte se, da sta puščici poravnani ena z drugo.

4.3 Zamenjava pokrova odtočne črpalke

Predpogoji:

Izključite aparat iz električnega omrežja.

Odstranite zgornjo in spodnjo košaro.

Odstranite fibre.

Izčrpajte morebitno prisotno vodo. Po potrebi uporabite gobo.

4.3.1 Odstranitev pokrova odtočne črpalke

PREVIDNO

Nevarnost poškodb

Uporabljajte zaščitne rokavice. Preverite, ali je prišlo do nalaganja kakršnih koli tujkov, in jih previdno odstranite.

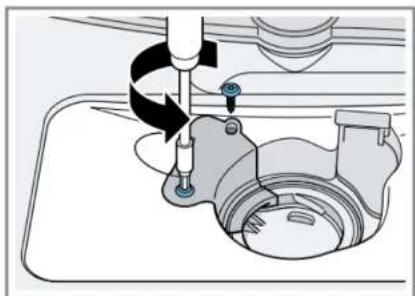

Odvijte pritrdilne vijake pokrova črpalke (T20 Torx).

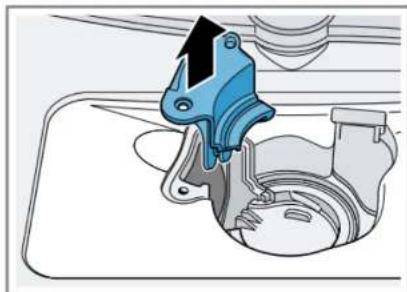

Pokrov črpalke povlecite navzgor.

Odstranite morebitne ostanke hrane in tujke znotraj aparata.

4.3.2 Namestitev pokrova odtočne črpalke

Namestite pokrov črpalke.

Potisnite ga navzdol in ga privijte.

Namestite filtrirni sistem.

Vstavite zgornjo in spodnjo košaro.

4.4 Zamenjava vtiča

OPOZORILO

Pregrevanje glavnega priključka!

Nevarnost požara v aparatu

▷ Pri zamenjavi vhodnega kabla aparata za uporabo z vtičnicami v posamezni državi morate preveriti tudi napetost in frekvenco dotične države. Trdno ga vstavite, dokler se ne zaskoči.

Dva močna zatiča na obeh straneh preprečujeta nenamerno sprostitev ali odklop vtiča od naprave.

4.4.1 Montaža

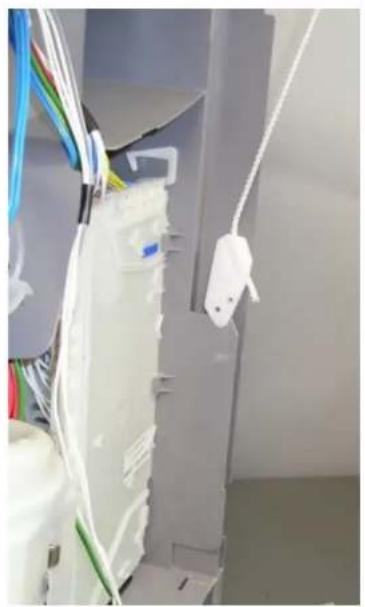

4.4.2 Demontaža

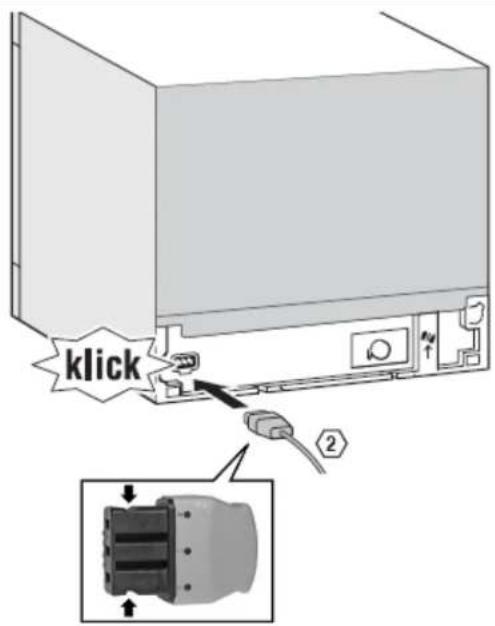

Vtič iz vtičnice v aparatu odstranite tako, da ga hkrati nežno premikate na stran in vlečete.

4.5 Sistem košar

Modeli 60 cm imajo 2 košari.

Modeli 45 cm imajo samo eno košaro.

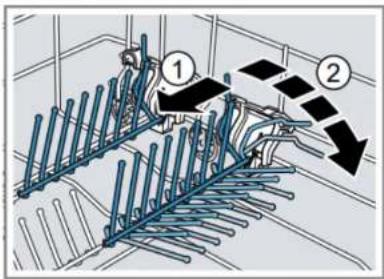

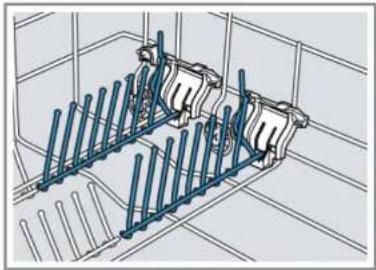

4.5.1 Palice za zlaganje

Namestijo se v režo v plastični podpori na strani.

Če palic ne potrebujete, potisnite pritrdilo navzgor.

4.6 Zamenjava zunanjega ohišja

Predpogoj:

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

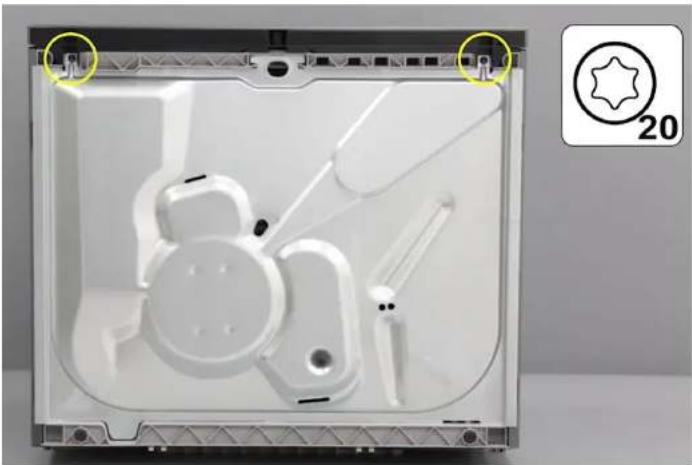

Odstranite podstavek iz aparata.

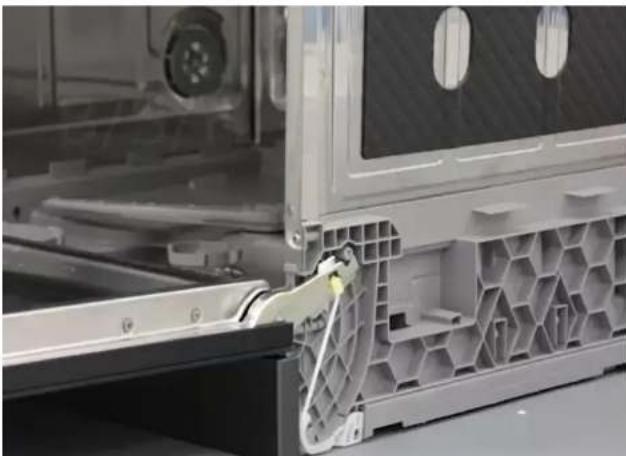

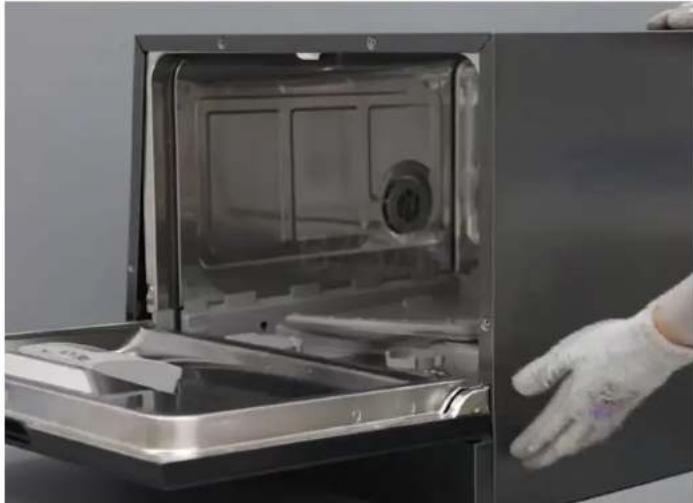

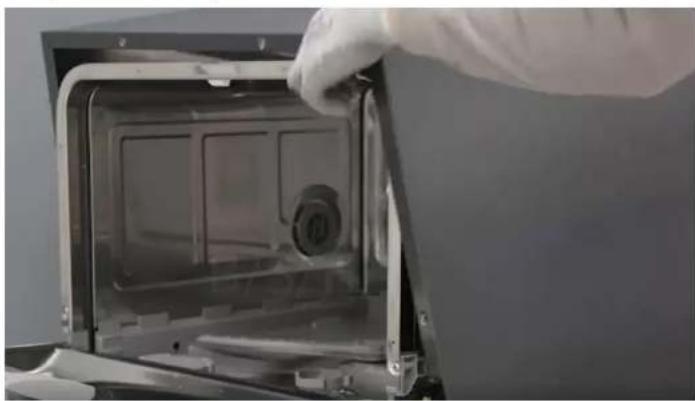

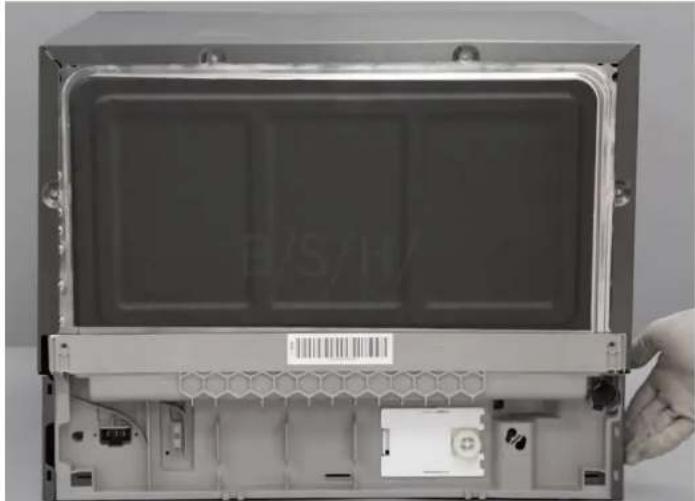

4.6.1 Demontaža zunanjega ohišja

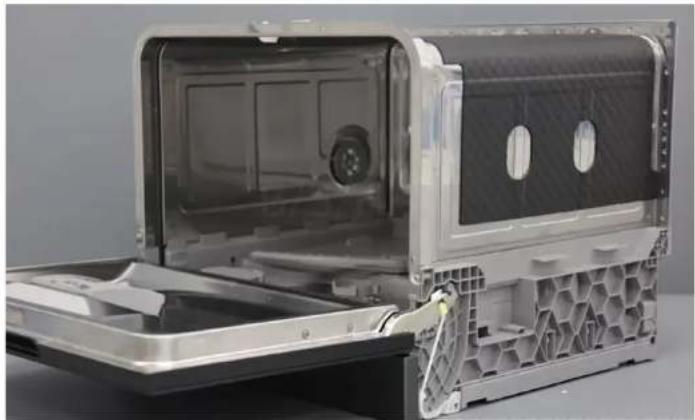

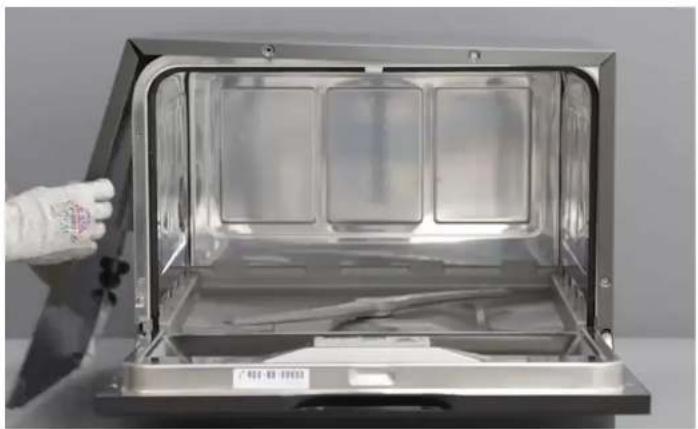

Odprite vrata.

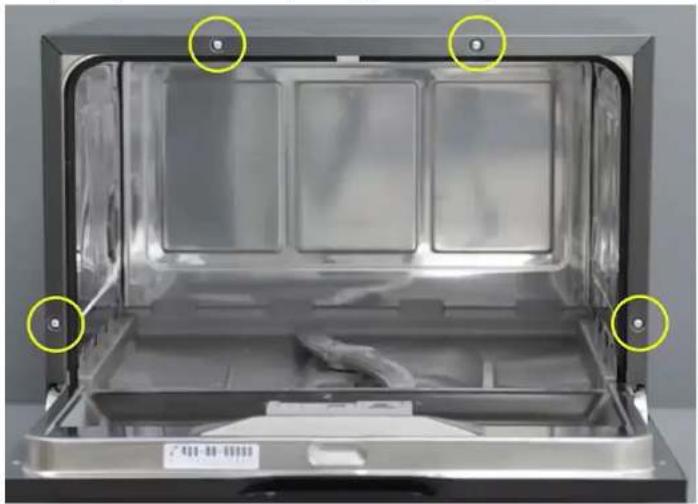

Odvijte 4 vijake Torx T20 iz sprednjega dela ohišja.

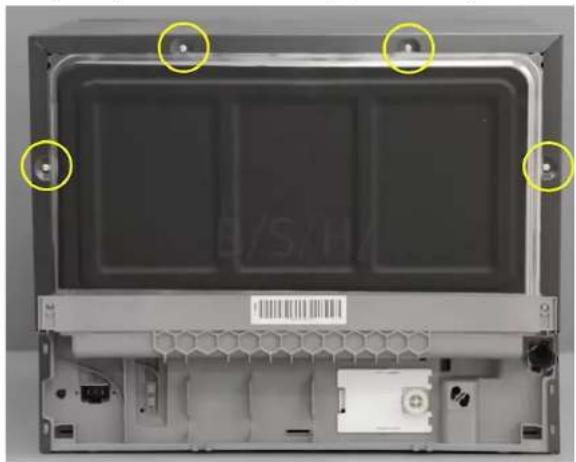

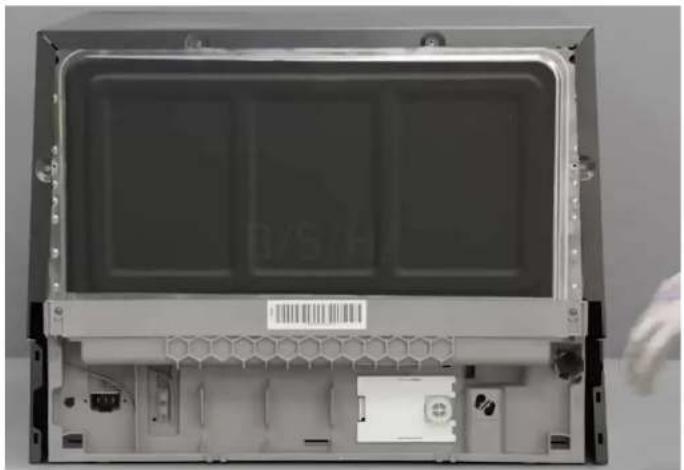

Odvijte 4 vijake Torx T20 iz zadnjega dela ohišja.

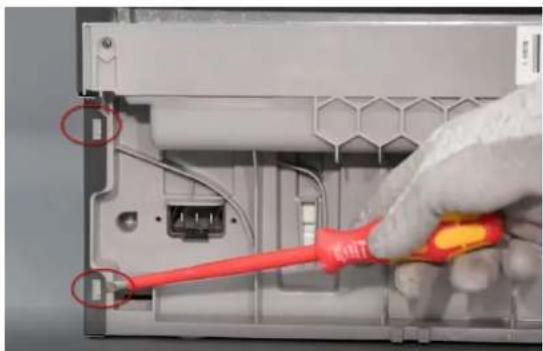

Sprostite dva spodnja zapaha na obeh straneh.

Odstranite ohišje.

4.6.2 Namestitev ohišja

Ohišje postavite na aparat.

Za namestitev ohišja rahlo udarite po zadnjem spodnjem delu na obeh straneh.

Za zaključek namestitve ohišja rahlo udarite po sprednjem spodnjem delu na obeh straneh.

Privijte 4 sprednje in zadnje vijake Torx 20.

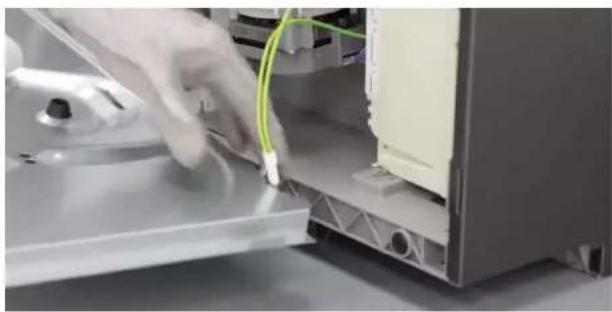

V spodnji podstavek namestite ozemljitveni priključek.

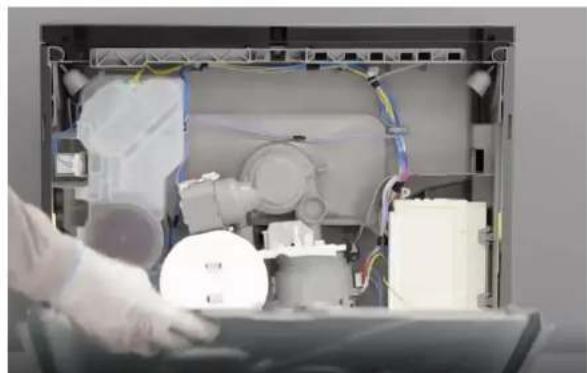

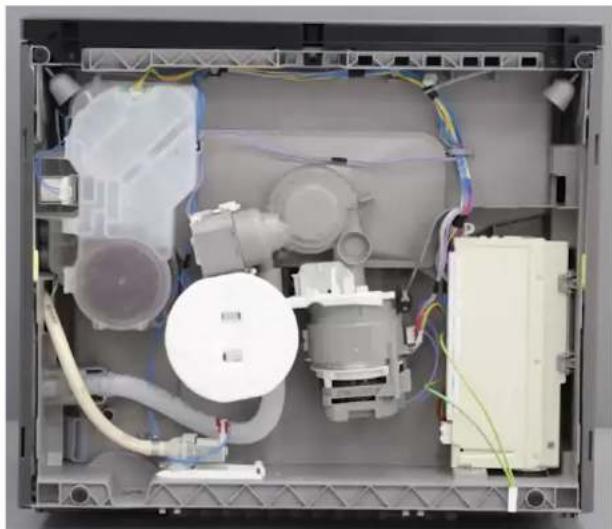

Namestite spodnji pokrov.

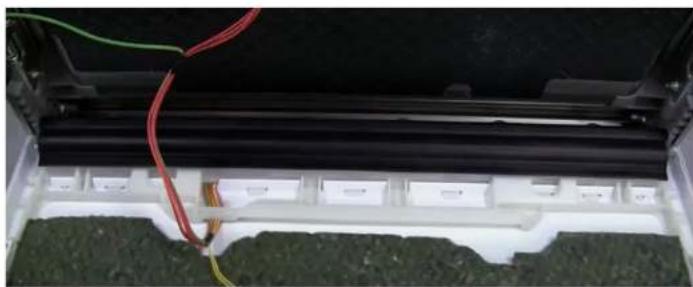

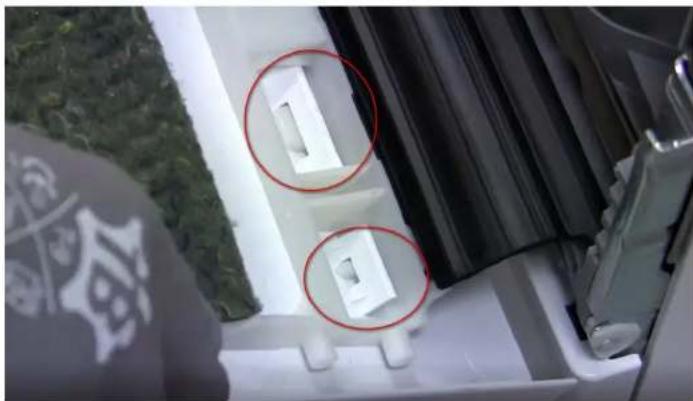

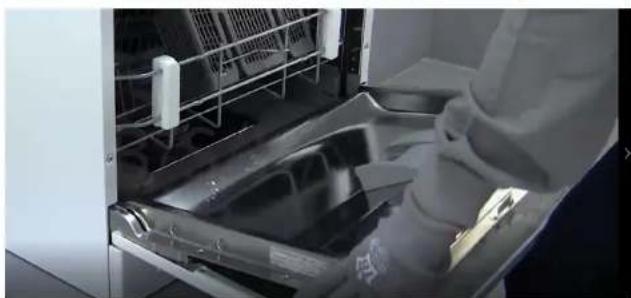

4.7.1 Odstranitev zunanjih vrat

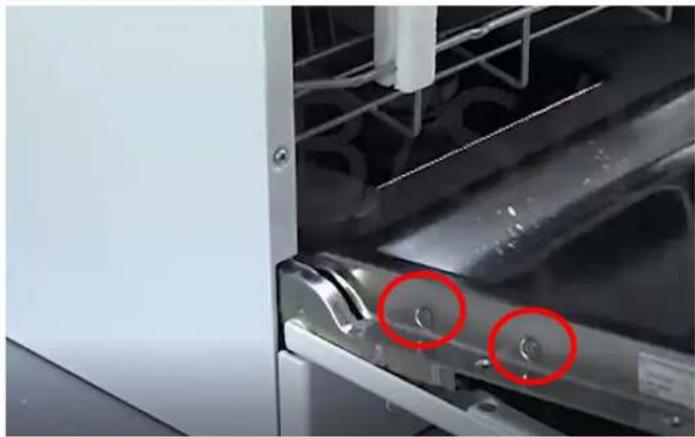

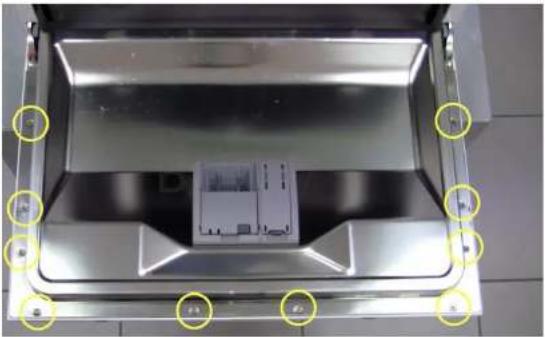

Odstranite vijake, opisane spodaj, z izvijačem Torx 15.

1- Odprite vrata. 2- Odstranite 10 vijakov. 3- Vrata zaprite tako, da jih na eni strani primete. 4- Sprostite vrata, tako da povlečete zapahe vrat navzdol. 5- Odklopite ozemljitveno napravo od vrat.

Sprostite vrata s spodnjih pritrditvenih zapahov.

Vijaka za ploščo

2 bočna vijaka v notranjih vratih sta nameščena za pritrditev tečajev na notranja vrata.

4.7.2 Namestitev zunanjih vrat

Sledite korakom v obratnem vrstnem redu.

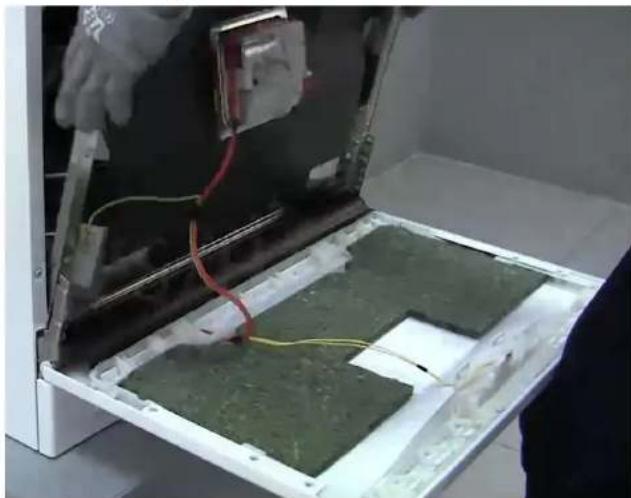

OPOZORILO

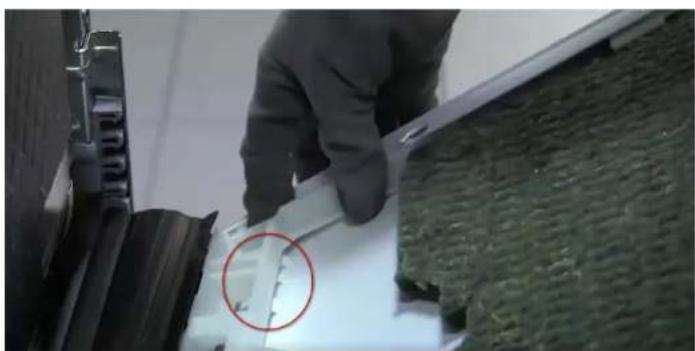

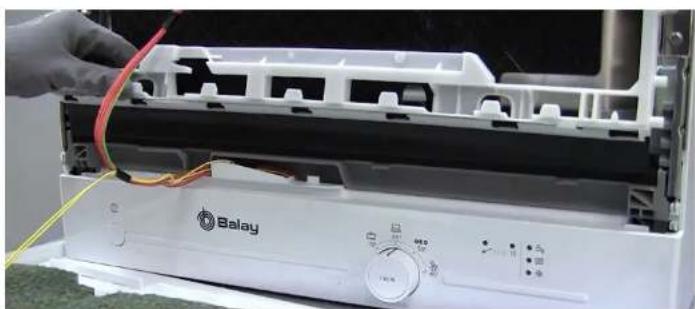

Kabli niso pravilno zavarovani ali nameščeni! Nevarnost poškodbe kabelskega snopa.

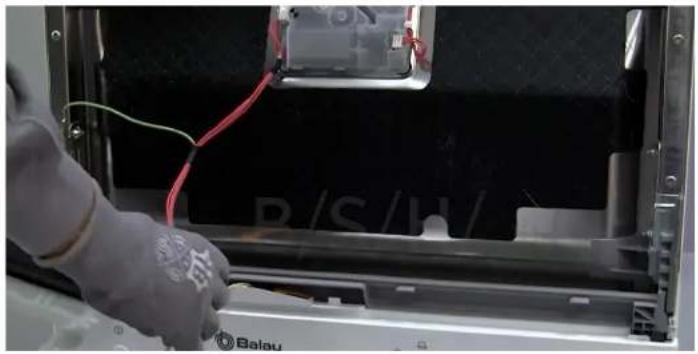

Kable namestite in jih pritrdite z lepilnim trakom.

Pravilno namestite kabelski snop v podporo spodnjega tesnila.

Namestite zunanja vrata na podporo spodnjega tesnila vrat.

Namestite notranja vrata na vrata.

Privijte vrata.

4.8 Zamenjava nadzorne plošče

Predpogoji:

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

Spodnji podstavek je bil odstranjen.

4.8.1 Odstranitev nadzorne plošče

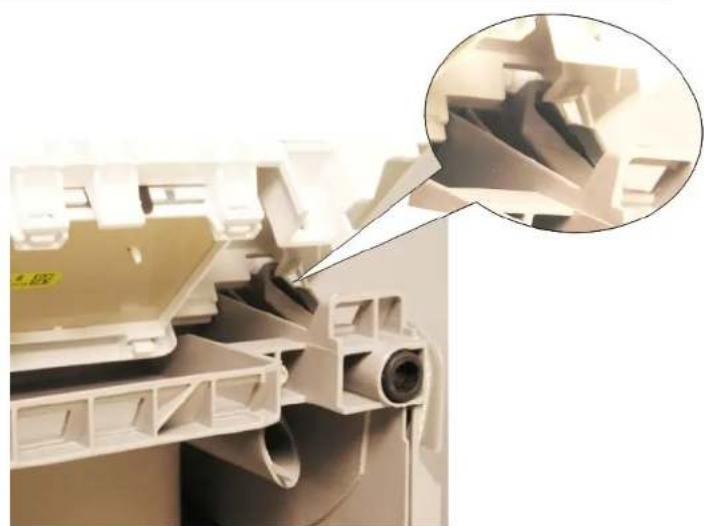

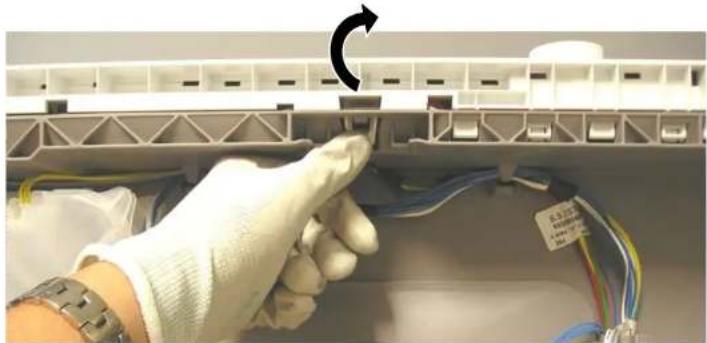

• Pritisnite fiksirni zatič.
• Povlecite nadzorno ploščo navzgor.

4.8.2 Namestitev nadzorne plošče

• Postavite nadzorno ploščo tako, da zatič plošče zdrsne pod vodilo plastičnega podstavka.
• Pritisnite, da se fiksirni zatič pritrdi.

Kot vzvod lahko uporabite manjši izvijač.

Predpogoj:

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

Vrata so bila odprta.

Pokrovek predalčka za pomivalno sredstvo je bil odprt.

4.9.1 Odstranitev pokrovčka predalčka za pomivalno sredstvo

• Pomaknite pokrovček predalčka navznoter za 5 mm
• Uporabite vzvod, da privzdignete pokrovček predalčka s spodnje strani iz vodilnih tirnic in ga z zgornje strani odstranite iz vodilnih tirnic.
• Odstranite vzmet.

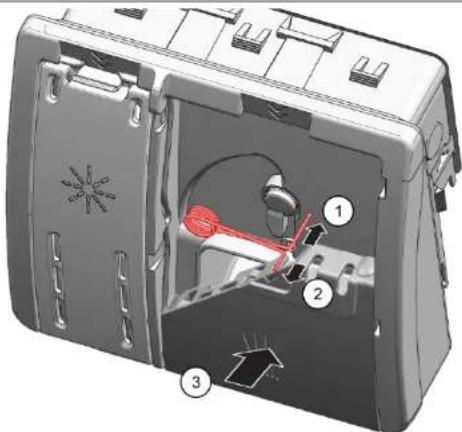

4.9.2 Vstavljanje vzmeti

• Dolgi konec vzmeti vstavite v namestitveno luknjo v predalčku za pomivalno sredstvo (1).
• Kratki rob vzmeti vstavite v namestitveno luknjo v pokrovčku predalčka (2).
• Pokrovček potisnite na prekat (3).

4.9.3 Namestitev pokrovčka predalčka za pomivalno sredstvo

• Pokrovček predalčka za pomivalno sredstvo na eni strani vstavite v vodilne tirnice do 5 mm do popolnoma odprtega položaja. Z rahlo silo pritisnite še drugo stran v vodilne tirnice.
• Preverite delovanje pokrovčka predalčka za pomivalno sredstvo.

4.10 Zamenjava tesnila spodnjih vrat

Predpogoj:

Zunanja vrata so razstavljena.

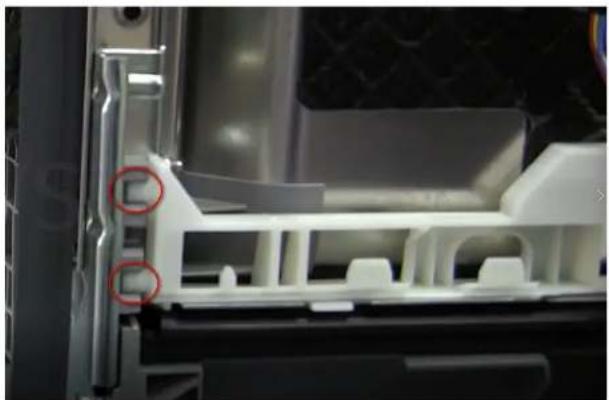

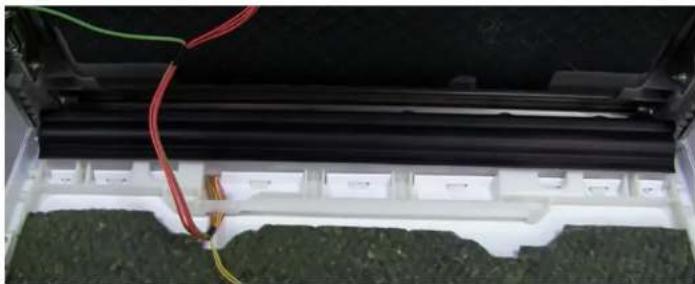

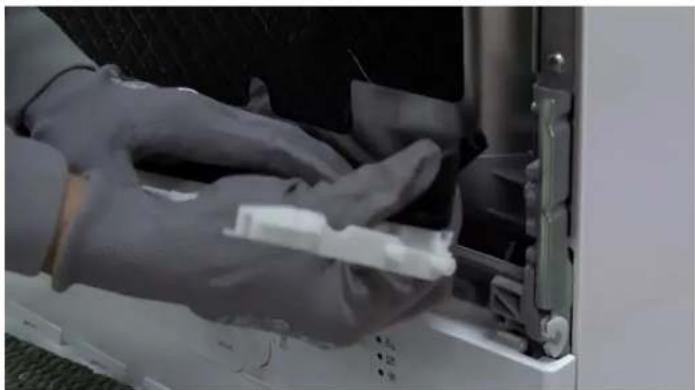

4.10.1 Odstranitev spodnjega tesnila vrat

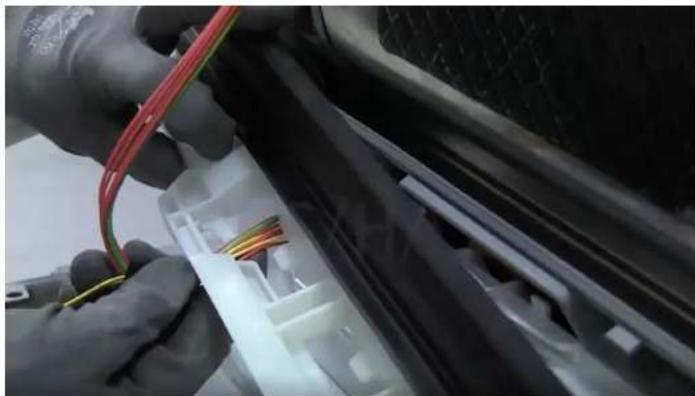

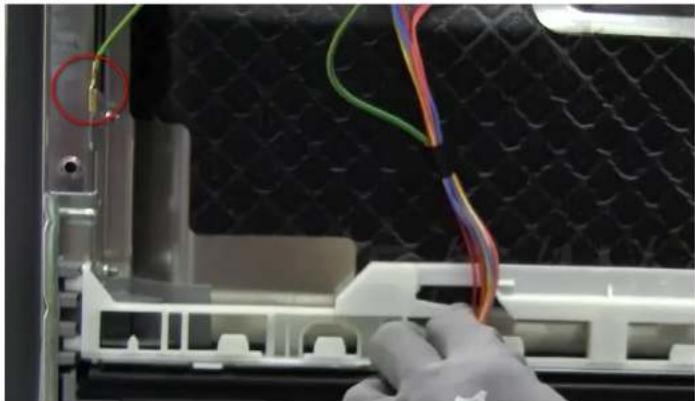

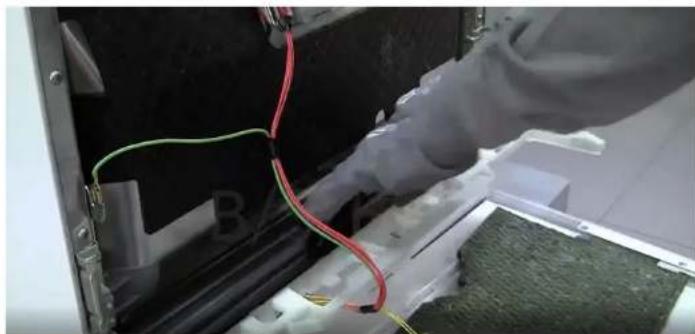

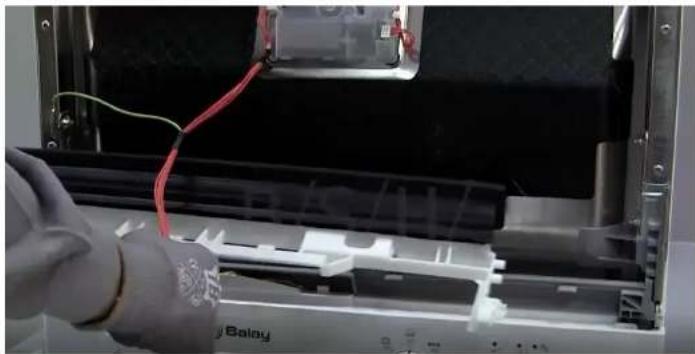

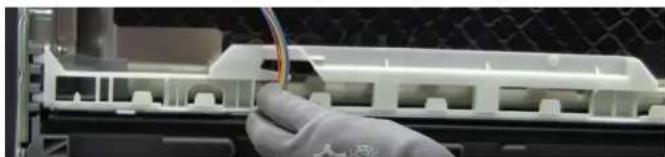

Odstranite kabelski snop z belega vodila pritrdilne plošče.

Odstranite ga s spodnjega položaja za pritrditev.

Povlecite ga navzgor, da ga odklopite od podstavka.

4.10.2 Namestitev spodnjega tesnila vrat

Namestite kabelski snop.

Uporabite roke, da pritisnete spodnje tesnilo na celoten podstavek in ga fiksirate v položaj.

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

4.11.1 Odstranitev tesnila vrat

Z notranjega okvirja odstranite tesnilo.

4.11.2 Namestitev tesnila vrat

4.12 Zamenjava spodnjega pokrova

Predpogoj

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

4.12.1 Odstranitev spodnjega pokrova

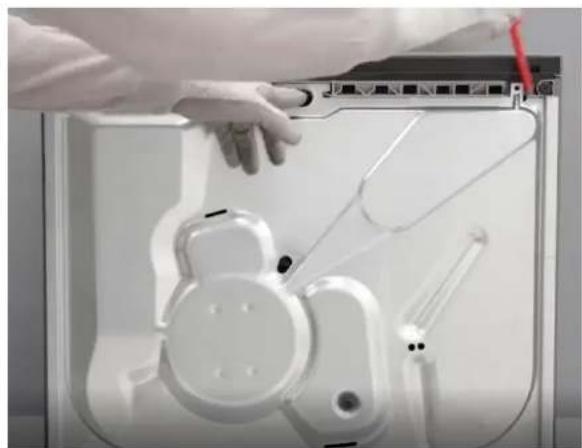

1. Odvijte dva pritrditvena vijaka Torx 20. 2. Povlecite za spodnjo luknjo, dokler se ne sprosti s fiksirnega zatiča.

Za odklop na obeh straneh uporabite ploščati izvijač.

3. Odklopite ozemljitveno napeljavo.

4.12.2 Montaža

1. Namestite spodnji del podstavka, tako da vstavite strice robove v reze v plastičnem pokrovu ohišja. 2. V podstavek namestite ozemljitveno napeljavo. 3. Privijte dva pritrditvena vijaka.

4.13 Zamenjava vzmeti vrat

Predpogoj

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

Plošča spodnjega podstavka je odstranjena.

4.13.1 Demontaža

1. Za odstranitev vrvi tečaja uporabite izvijač.
2. Po odstranitvi vrvi lahko odstranite vzmet.

1. Položite plastično držalo vrvi na strleči rob plastičnega podstavka.

4.13.2 Montaža

Montažo izvedite v obratnem vrstnem redu.

Držalo

Ko se vrata zaprejo, se držalo vrvi samodejno sprosti s svojega položaja.

4.13.3 Vzmeti tečaja vrat

Aparat ima dve vzmeti, ki nadzorujeta silo odpiranja in zapiranja vrat pomivalnega stroja. Nameščeni sta na obeh straneh aparata.

Napetost vzmeti se s pomočjo plastičnega zategovalnika prek vrvi prenese na tečaj.

Sile napetosti vzmeti ni mogoče prilagoditi.

Vzmet in sistem prenosa se samodejno prilagodita teži vrat.

1 Tečaj

2 Škripec

3 Element za pritrditev vrvi

4 Vv

1 Skripec

2 Vry

3 PlastiOn drzalo

4 Napetost yzmeti

Aparat je odklopljen iz omrežja.

Aparat je odklopljen iz vira vode.

Odstranite zunanja in notranja vrata.

Odstranite spodnji podstavek.

Odstranite iz omare.

4.14.1 Odstranitev tečaja

Z izvijačem (1) sprostite zapah.

Povlecite navzven (2).

Odklopite ozemljitveni priključek od tečaja.

4.14.2 Namestitev tečaja

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo

Nevarnost poškodb zaradi električnega udara in odziva na udar.

• Popravilo električnih komponent mora izvesti kvalificiran električar. Po popravilu poskrbite za izvedbo preizkusa varnosti v skladu s standardom VDE 0701 ali standardi, ki veljajo za posamezno državo.

Tečaj namestite na aparat (1).

Tečaj pomaknite navzdol (2), dokler se ne fiksira na aparat.

Priključite ozemljitveno napeljavo tečaja.

Manjkajoči ozemljitveni priključek lahko vodi do napetosti na vratih.
