1 INLEIDING

1.1 Doel van het document

Deze reparatietips helpen de klant de apparaten zich te repareren in overeenstemming met de desbeteffende Ecodesign-verordering (vanaf 03/2021).

Ze bevatten informatie over de wijze waarop gedefinieree reserveonderdelen können worden verrangen, waaronder ook waarschuwingen enGeVaren.

Neem bij twijfel contact op met once klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zich opgevolgd.

1.2 Algemene symbolen

Speciale informatie

1.3 Relevante verilgheidssymbolen

Symbool Betekenis

Symbool Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Snijgevaar
	Beknellingsgevaar
	Hete oppervlakken
	Explosiegevaar
	Sterk magnetisch veld
	Niet-ioniserende straling

2 VEILIGHEID

2.1 Aanduidingen voor gezarenniveauaus

Aanduiding Betekenis
GEVAAR	Dreigend gevaar dat tot ernstig of zelfs dodelijk letsel kan leiden als het nicht worden.
WAARSCHUWING	Mogelijk dreigend gevaar dat tot ernstig of zelfs dodelijk letsel kan leiden als het nicht worden vermeden.
VOORZICHTIG	Mogelijk dreigend gevaar dat tot gelding letsel of materièle schade kan leiden als het nicht worden vermeden.

2.2 Aanduidingen voor materiele schade

Aanduiding Betekenis
WAARSCHUWING	Waarschuwing voor möglichke materièle schade

2.3 Algemene veiligheidsinstructies

Lees de reparatiehandleiding en volg de.daarin opgenomen instructies.
Ga systematisch te werk en volg de instructies voor het opsporen en repareren van fouten.

2.3.1 Alle huishoudelijkke apparaten

Elektrische schok aan stroomvoerende onderdelen

Fouten in reparations aan elektrische componenten können leiden tot een elektrische schok!
Haal de stekker van het apparaat minstens 60 seconden voordat u met de werkzaamheden begint uit het stopcontact.
Zorg ervoor dat na de reparatie een veiligheidstest wordenuitgevoerd in overeenstemming met norm VDE 0701 of de landspecifieke normen.

Gevaar voor letsel aan scherpe randen.

Draag veiligheidshandschoenen!
Beknellingsgevaarijdens reparaties, onderhoud, probleemoplosing en technische service door zware, bewegende onderdelen.
Draag veiligheidsschoenen!
Zet zware componenten vast om te voorkomen dat ze vallen.
Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat.

Gebruik uitsluitend originele reserveonderdelen!

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's).

Raak de modules met inbegrip van de aansluitingen en geleidende banen Niet aan.

2.3.2 Indeling van waarschuwingen

GEVAAR

Blootliggende stroomvoerende onderdelen

Gevaar voor dodelijk letsel door elektrocutie.

Haal de stekker van het apparatusaat uit het stopcontact.
Raak de behuizing, het frame of de componenten nicht aan.
Als het noodzakelijk is om te testen verwijl de spanning erop staat, gebruik dan een veilighheidsschakelaar.
Zorg ervoor dat de weerstand van de aarddraad Niet hoger is dan de standardwaarden.

WAARSCHUWING

Bij een storing kuren de aanraakbare geleidende delen onder stroom staan.

Gevaar voor dodelijk letsel door elektrocutie.

Haal de stekker van het apparatusaat uit het stopcontact.
Raak de behuizing, het frame of de componenten nicht aan.
Als het noodzakelijk is om te testen verwijl de spanning erop staat, gebruik dan een veilighheidsschakelaar.
Zorg ervoor dat de weerstand van de aardgeleider nicht hoger is dan de standardwaarden.

VOORZICHTIG

Snijletsel aan scherpe randen.

Draag veiligheidshandschoenen.
Draag personolijke beschemmingsmiddelen.

VOORZICHTIG

Geladen condensatoren

Gevaar voor letsel door elektrocutie en reactie op een elektrische schok.
Ontlaad de condensatoren voordat u de werkzaamheden uitvoert.

WAARSCHUWING

Componenten met elektrostatisch gevaar.

Defect raken van componenten wonneer ze worden aangeraakt.

Installee een elekrostatisch beveiligingsysteme voordat u werkzaamheden aan componenten met een elekrostatisch gevaar uitvoert.
Houd u aan de maatregelen om de componenten met elekrostatisch gevaar te beschemen.

WAARSCHUWIN G

Defect raken van componenten door onoordeelkundige verranging van onderden.

Defect raken van componenten wanner ze worden aangeraakt.

Voer probleemoplossing uit voordat u componenten verwangt.
Controller systematisch.
Volg de technische documentatione.
Voorkom het onnodig verwangen van componenten.

3 GEREEDSCHAPPEN EN HULPMIDDELEN

Benaming	Details	Afbeelding
Torr schroevendraier met T20 bit en gat (00340764)	100 mm voor schroeven met borgpen
Torr schroevendraier met T15 bit	Lenght 80 mm
Sleufschroevendraier	kop 10 mm x 1,6 mm x 200 mm
Telefoontang [00340871]	Lenght: 200 mm,recht

4 REPARATIE

4.1 Sproeiarmen verrangen

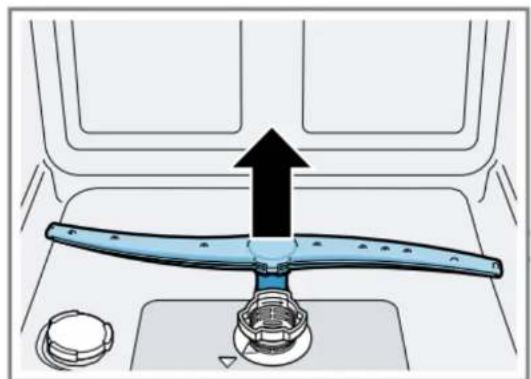

4.1.1 Onderste spreoiarm verwijderen

Duw de onderste sproeiarm omhoog.

4.1.2 Onderste spreoiarm monteren

Steek de onderste spreoiarm erin. Hij zal vastklikken als hij goed op zich plaats zit.

4.2 De filters vervangen

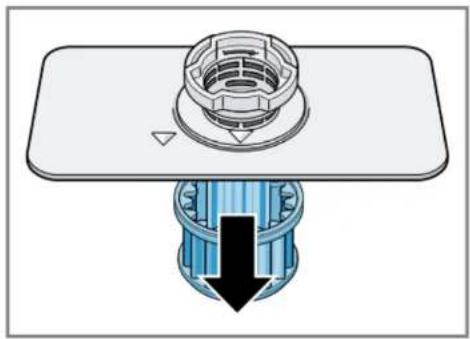

4.2.1 De filters verwijderen

Draai het grove filter (1) linksom en verwijder het filtersystem (2).

Trek het microfilter maar beneden.

Duw op de vergrendelingsstukken (1) en trek het grove filter (2) omhoog.

4.2.2 De filters monteren

1. Monteer het filteringssystemeer.
   Zorg dat de vergrendelingen van het grove filter op hunplaats vastklikken.
2. Plaats het filteringssystem in het apparaat en draai het grove filter rechtsom.
   Zorg ervoor dat de pijlmarkeringen op elkaar aansluiten.

4.3 Afdekking van afvoerpompervangen

Voorwaarden:

Haal het apparaat van de stroom af.

Verwijder de bovenste en onderste korven.

Verwijder de filters.

Pomp al het water dat er is af. Gebruik zo nods een spons.

4.3.1 Afdekking van de afvoerpomp verwijden

VOORZICHTIG

Gevaar voor letsel

Draag veiligheidshandschoenen.
Verwijder voorzichtig elke ophoping van vreemd materiaal.

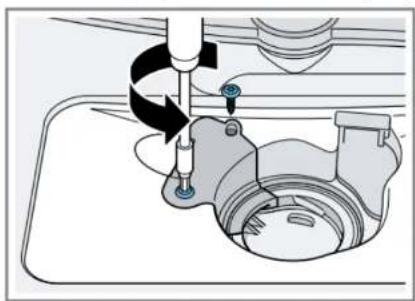

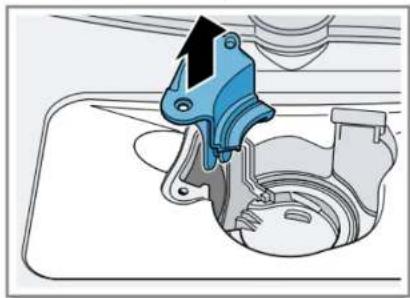

Draai bevestigingschroeven van de pompafdekking los ( T 20 torx).

Trek de pompafdekking omhoog.

Verwijder alle voedselresten en vreemd materiaal in het apparatus.

4.3.2 Afdekking van afvoerpomp monteren

Zet de pompafdekking op+zijn plaats.

Duw deze omlaag en schroef het erin.

Monteer het filtersystem.

Plaats de bovenste en onderste korven.

4.4 Stekker verrangen

WAARSCHUWIN G

Oververhitting van de netverbinding!

Brandgevaar in het apparaat

Wanneru de voedingskabel van het apparaat verwangt voor gebruik met stopcontacten in uw land, moet u ook de spanning en freqentie van het land controlleren.
Steek de stekker van de voedingskabel er stevig in tot u een klik hoor.

Twee sterke pennen aan elke kant voorkomen dat de stekker ontemerkt losraakt of wordt losgekoppeld van het apparaat.

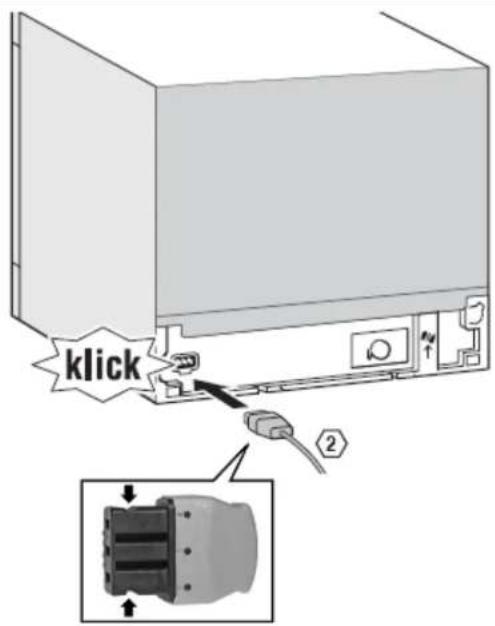

4.4.1 Montage

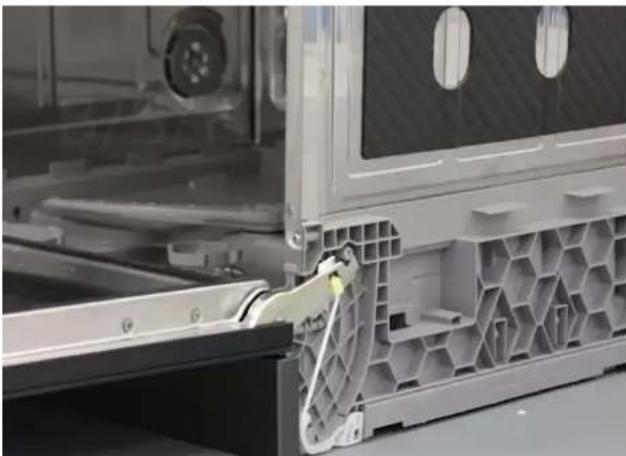

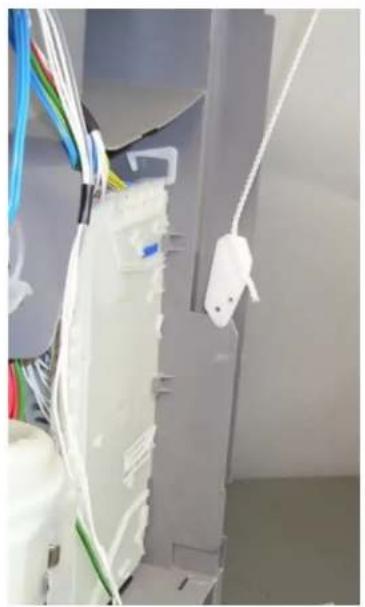

4.4.2 Demontage

De stekker wordenuit de contactdoos in het apparaat verwijderd door hem opzij te bewegen en er tegelijkertijd aan te trekken.

4.5 Korfsystemen

De 45 cm modellen haben maar een korf.

4.5.1 Omklapbare bordensteunen

Zij passen in de kunststof drager aan de zijkant.

4.6 De buitenbehuizing verrangen

Voorwaarde:

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorziening afgehaald.

Haal de sukkel van het apparaat af.

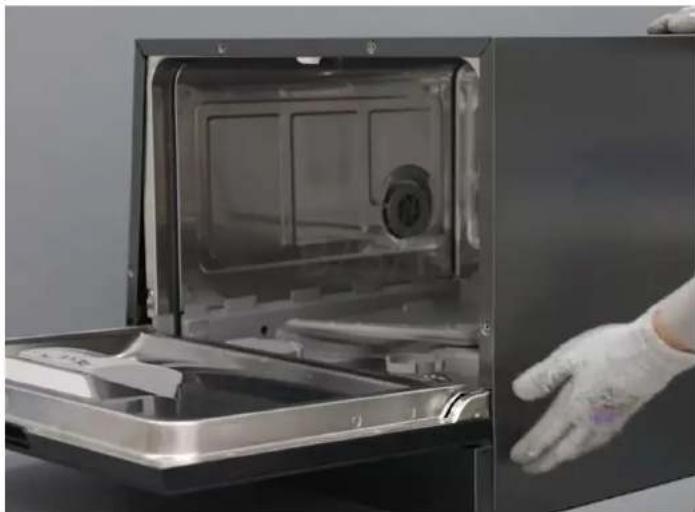

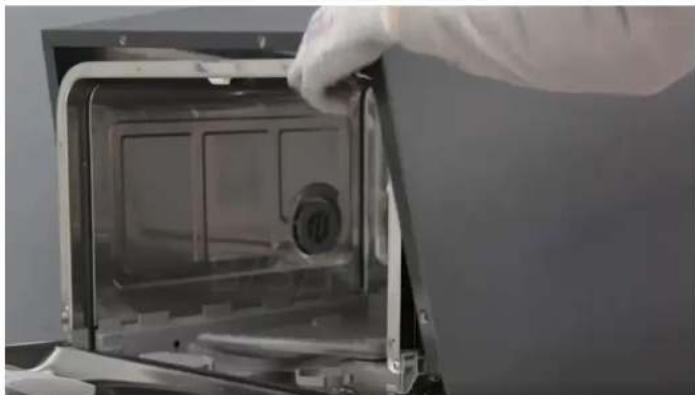

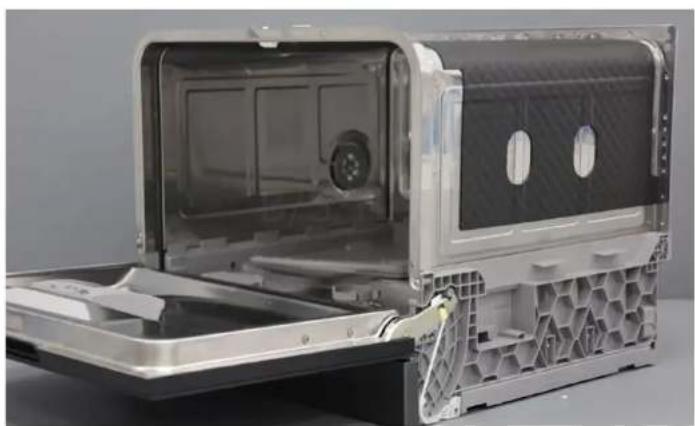

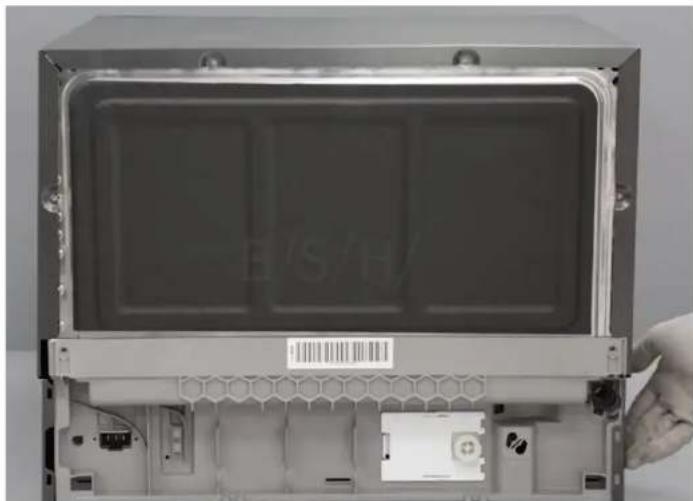

4.6.1 De buitenbehuizing demonteren

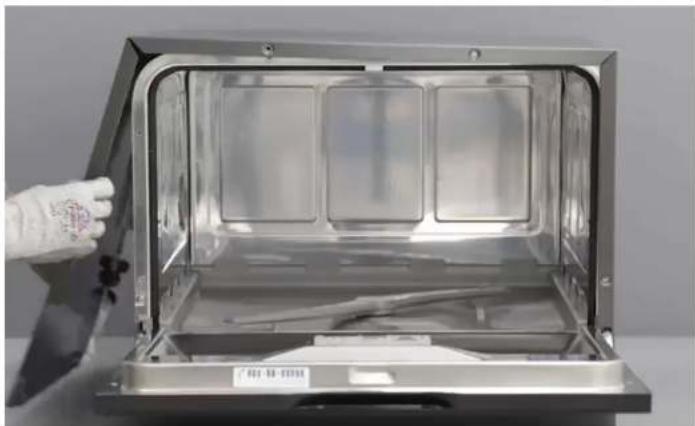

Open de deur.

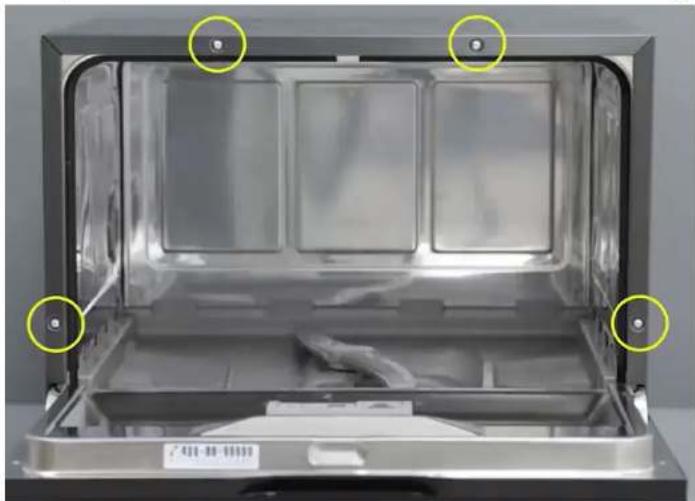

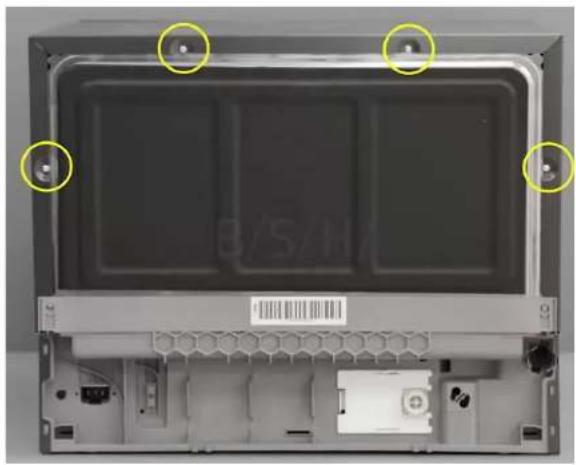

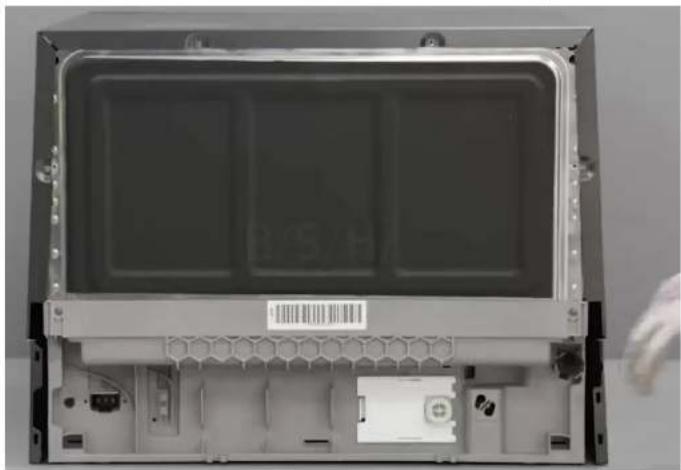

Verwijder de 4 torx T20 schroeven aan de voorkant van de behuizing.

Verwijder de 4 torx T20 schroeven aan de achterkant van de behuizing.

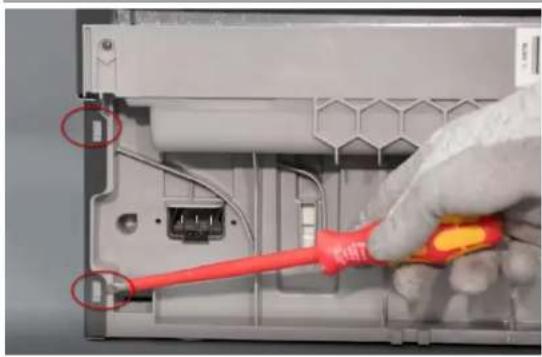

Koppel de twee onderste vergrendelingen aan elke Kant los.

Verwijder de behuizing.

4.6.2 De behuizing monteren

Plaats de behuizing op het apparaat.

Tik vanachten aan beiden kanten op het onderste deel van de behuizing om deze te bevestigen.

Tik van voren aan beiden kanten op het onderste deel van de behuizing om deze te bevestigen.

Draai de 4 torx 20 schroeven er aan de voor- en achechterkant in.
Installer de aardverbinding in de onderste sukkel.
Monteer de sukkelplaat.

4.7 Buitendeur verrangen

Voorwaarden:

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorzieing afgehaald.

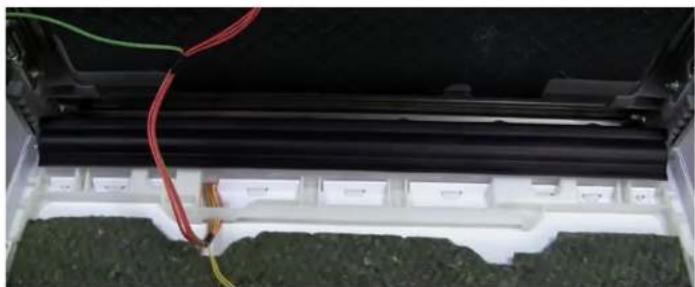

4.7.1 De buitendeur verwijderen

Verwijder de hieronder beschreiben schroeven met een torx 15 schroevendraaier.

1- Open de deur.

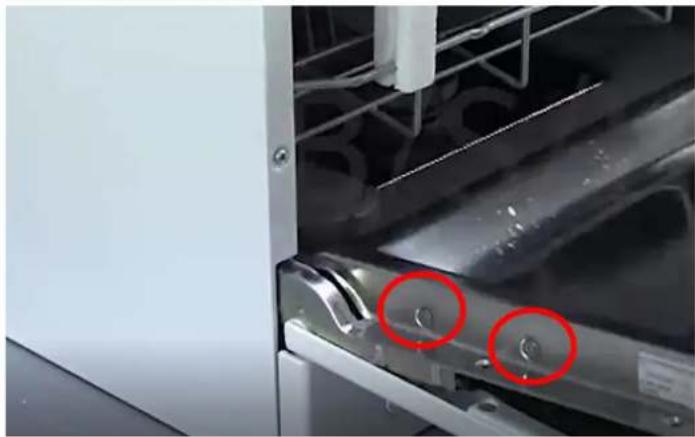

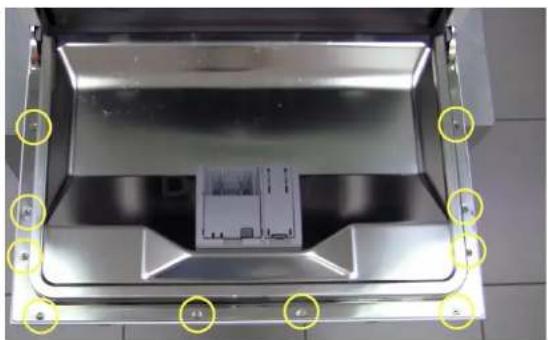

2-Verwijder 10 schroeven.
3- Sluit de leur door hem aan een kant vast te honden.
4- Haal de deur los door hem bij de vergrendelingen omlaag te trekken.

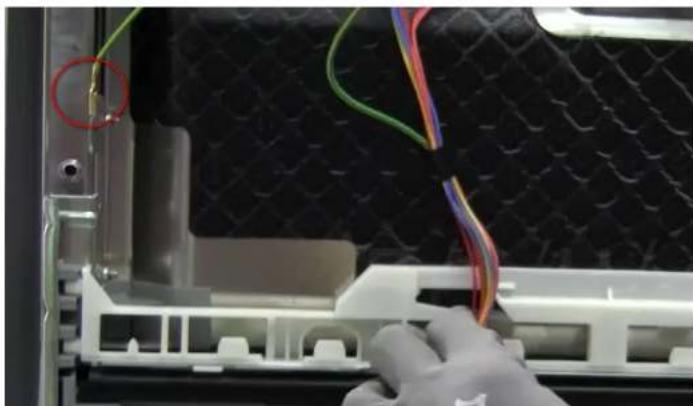

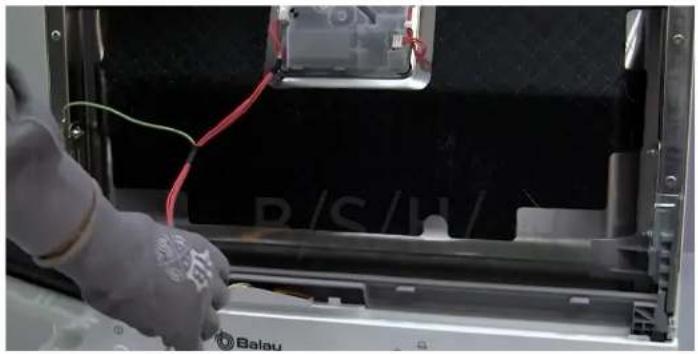

5-Haal de aarddraad los van de deur.

Haal de deur los van de onderste vergrendelingen.

Paneelschroeven

Met de 2 zichschroeven van de binnendeur worden descharnieren vastgezet aan de binnendeur.

4.7.2 De buitendeur monteren

Volg de stappen in omgekeerde volgorde.

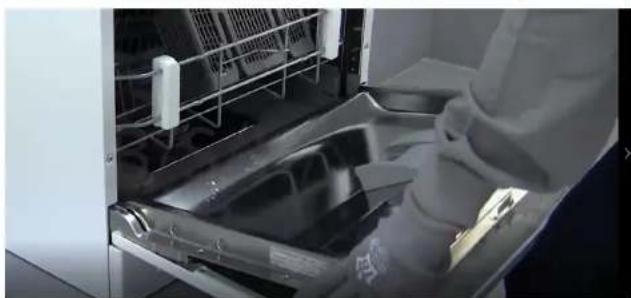

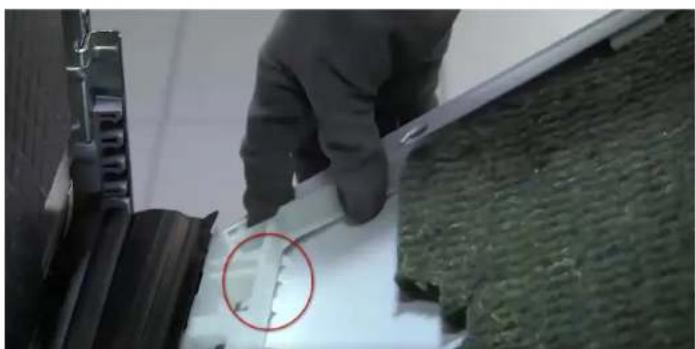

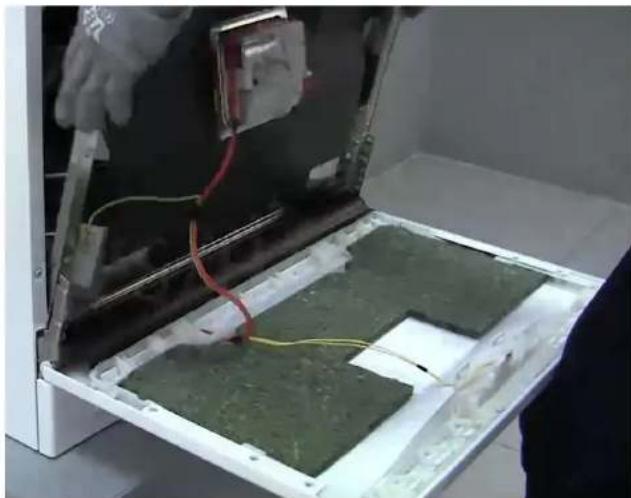

WAARSCHUWIN G

Kabels nicht goed vastgezet of verkeerd geplaatst!

Gevaar voor schade aan de kabelboom.

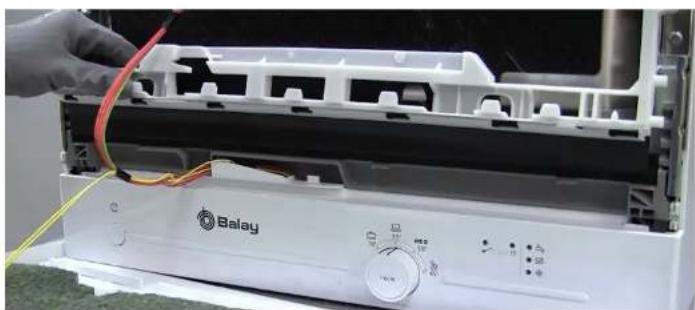

• Plaats de kabels goed en zet ze op hunplaats vast met zichfklevend tape.

Monteer de buitendeur aan de onderste deurafdichtingshouser.

Plaats de kabelboom correct in de onderste afldichtingshouser.

Monteer de binnendeur aan de deur.

Schroef de deur erin.

4.8 Het bedieningspaneel verrangen

Voorwaarden:

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorzieening afgehaald.

De onderste Sokkel is verwijderd.

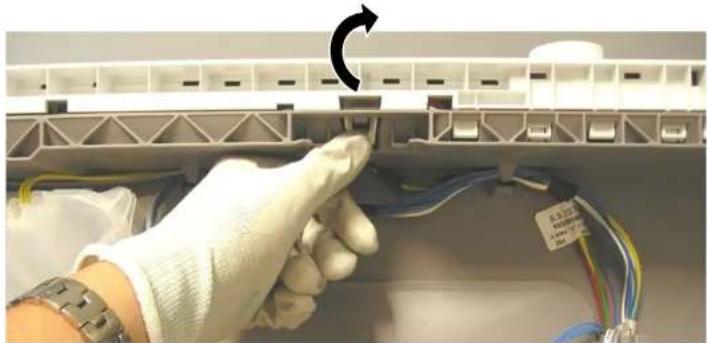

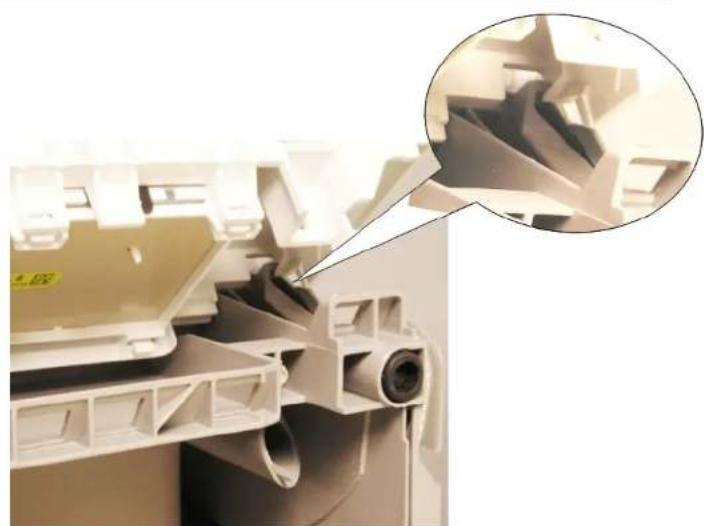

4.8.1 Het bedieningspaneel verwijderen

• Druk op de bevestigingspen.
  Trek het bedieningsspaneel omhoog.

4.8.2 Bedieningspaneel monteren.

• Plaats het bedieningspaneel zo dat de pen van het paneel onder de geleiding van de kunststof bodem worden geschoven.
• Druk totdat de bevestigingspen worden vastbezet.

4.9 Deksel van het vaatwasmiddelbakje verrangen

Er kan eenkleine schroevendraaier worden gebrukt om het los te wrikken.

Voorwaarde:

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorzieing afgehaald.

Deur is geopend.

Deksel van het vaatwasmiddelbakje is geopend.

4.9.1 Deksel van het vaatwasmiddelbakje verwijdenen

Schuif het deksel van het vaatwasmiddelbakje 5 mm maar binnen.
- Gebruik eenkleine schroevendraier om het deksel van het vaatwasmiddelbakje uit de onderkant van de geleiderails te lichten en haal het deksel van het vaatwasmiddelbakje uit de bovenkant van de geleiderails.
- Verwijder de veer.

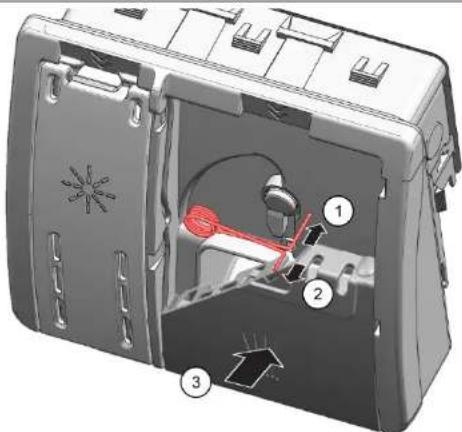

4.9.2 De veer plaatsen

• Steek het lange uiteinde van de veer in het montagegat van het vaatwasmiddelbakje (1).
• Steek de korte Kant van de veer in het montagegat van het deksel van het vaatwasmiddelbakje (2).
• Druk het deksel op het vaatwasmiddelbakje (3).

4.9.3 Deksel van het vaatwasmiddelbakje monteren

• Steek het deksel van het vaatwasmiddelbakje aan een Kant in de geleiderails, 5 mm voor de volledig geopende positie. Druk met weinig kracht op de andere kanf van de geleiderails.
• Controller de werkung van het deksel van het vaatwasmiddelbakje.

4.10 De onderste deurafdichting verrangen

Voorwaarde:

Buitendeur is gedemonteerd.

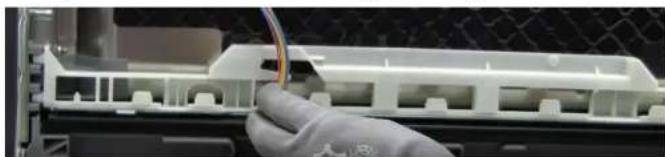

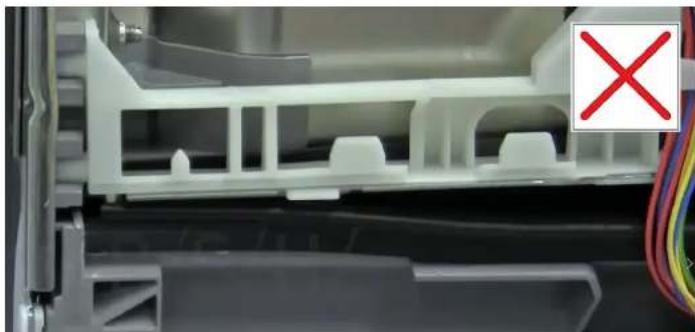

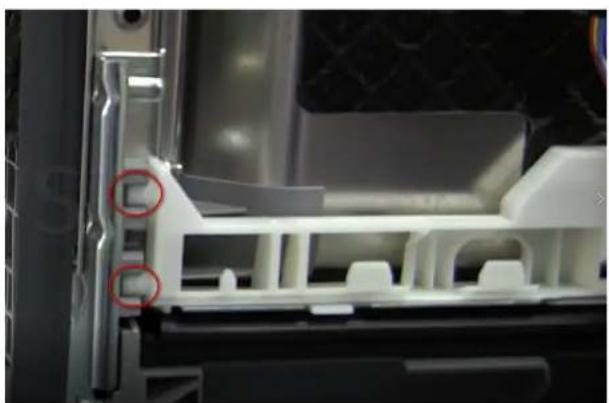

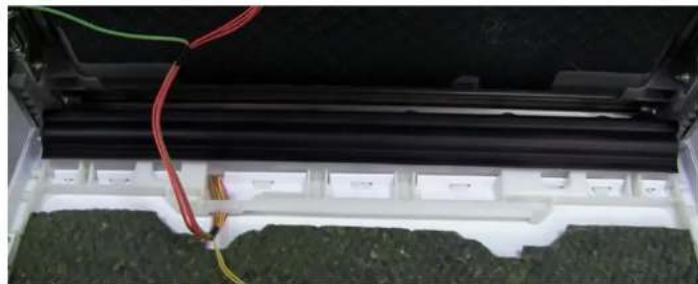

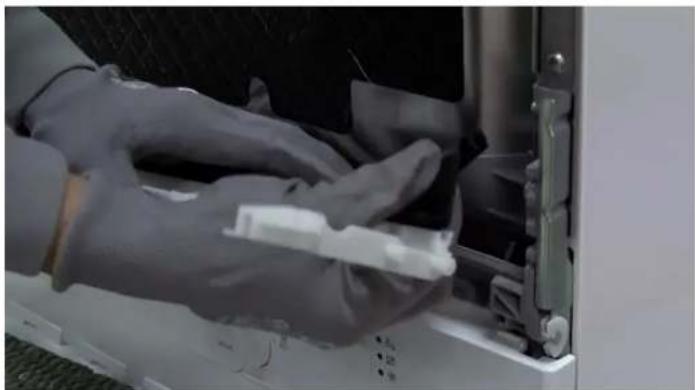

4.10.1 De onderste deurafdichting verwijderen

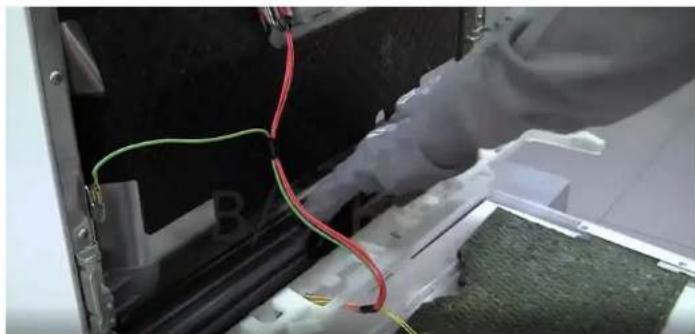

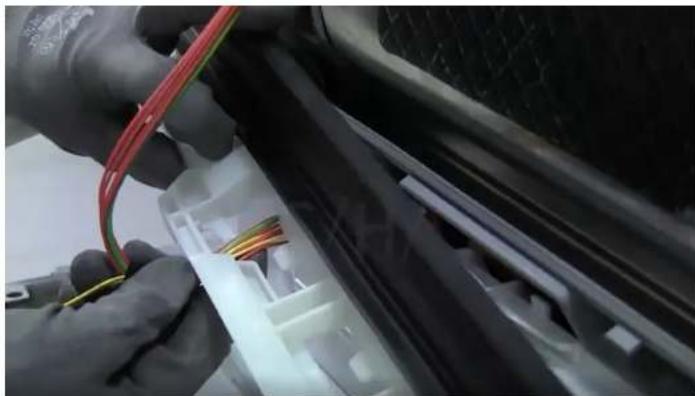

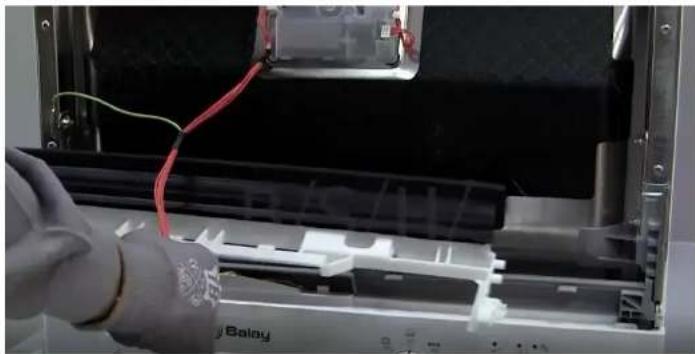

Verwijder de kabelboom uit de witte geleidebeugel.

Haal hem uit het onderste bevestigingspunt.

Trek hem omhoog om hem los te koppelen van de sukkel.

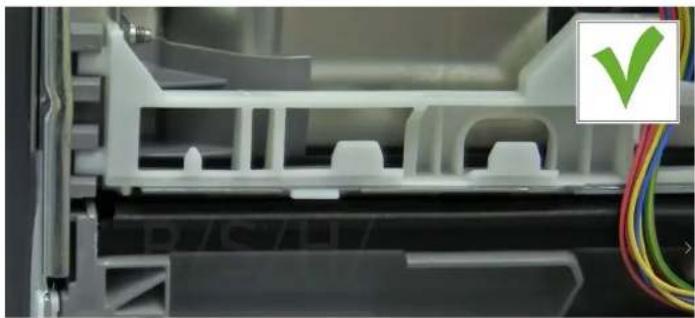

4.10.2 De onderste deurafdichting monteren

Plaats de kabelboom.

Druk de onderste affdichting met uw handen op de gehele sukkel om waar stevig op+zijn plaats vast te zetten.

Controleer of de afdichting gelijk zit met de onderste Sokkel.

4.11 De deurafdichting verrangen

Voorwaarde

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorziening afgehaald.

4.11.1 De deurafdichting verwijderen

Verwijder deADFichtinguit hetbinnenframe.

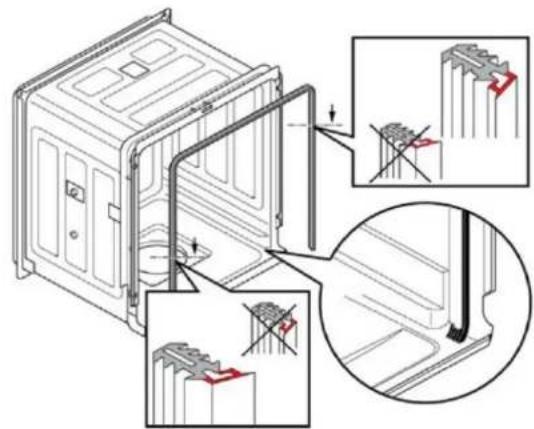

4.11.2 De deurafdichting monteren

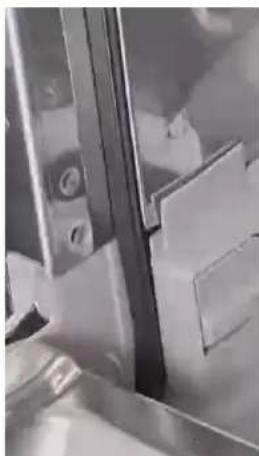

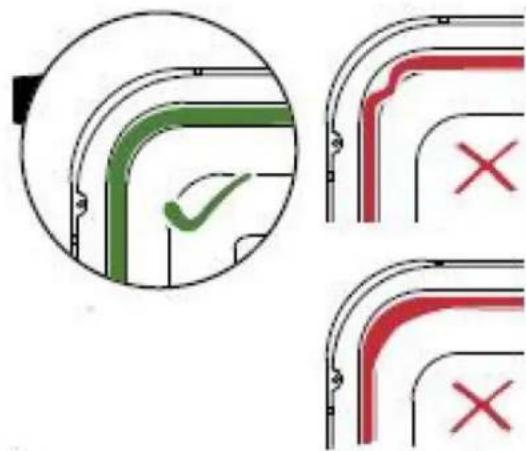

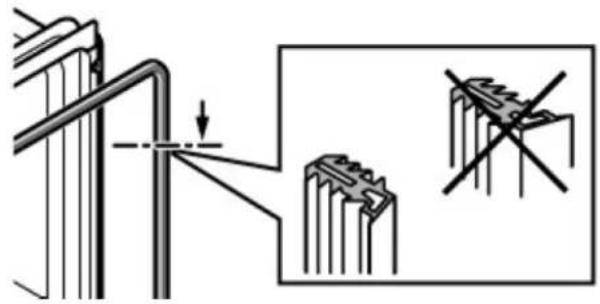

Zorg ervoor dat het profiel van de deurafdichting in de goede positie staat.

Zorg ervoor dat de hoeken Niet gebogen of gedraaid zitten.

Plaats het uiteinde van de afdichtingrecht maar voren,onder de binnendeur. De afdichting moet zo veel möglichk rusten op de zijkant van de kuip.

4.12 De onderste afdekking verrangen

Voorwaarde

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorziening afgehaald.

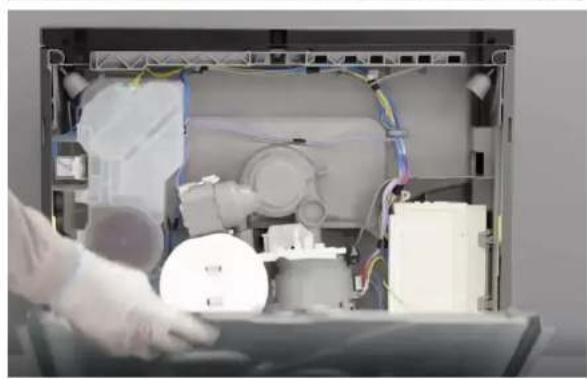

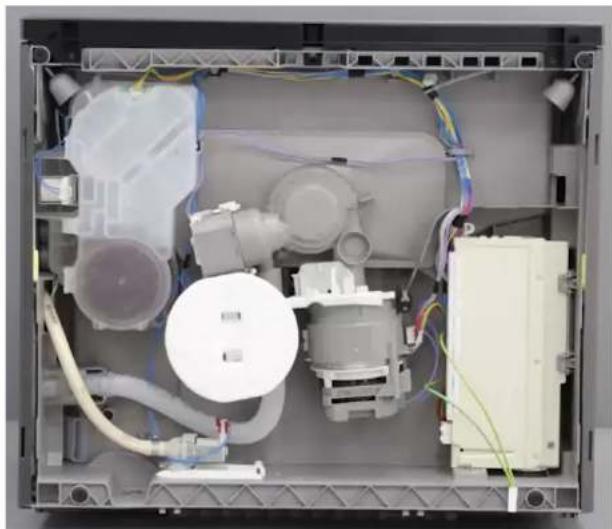

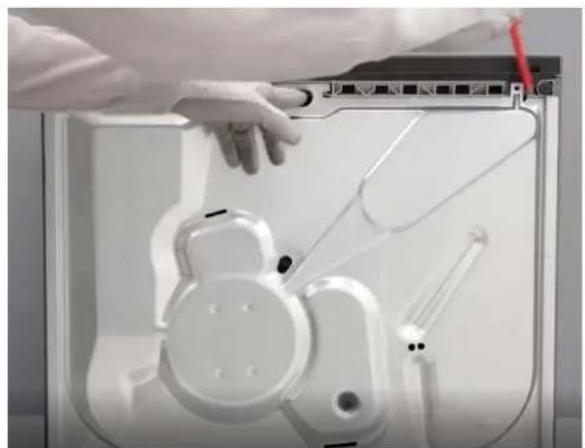

4.12.1 De onderste afdekking verwijderen

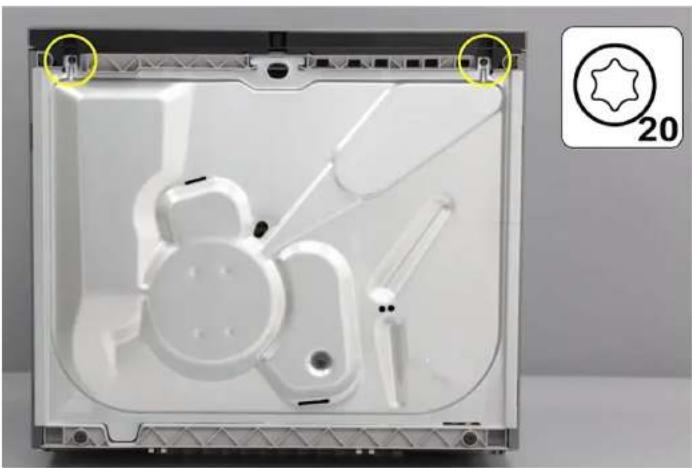

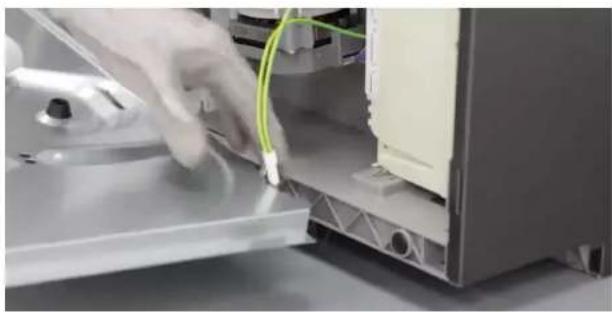

1 Draai de tweet torx 20 bevestigsschroeven los.
2 Trek de afdichting uit het onderste gat tot dit vrij is van de bevestigingspen.

Gebruik een sleufschroevendraier om aan beiden kanten los te halen.

3 Haal de aarddraad los.

4.12.2 Montage

1 Plaats het onderstuk van de sukkel door de uitstekende randen in de gleuven in de kunststof bodem van de kuip te steken.
2 Installeer de aarddraad in de sukkel.
3 Draai de twee bevestigingssschroeven erin.

4.13 Deurvenervangen

Voorwaarde

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorziening afgehaald.

Onderste sukkelplaat is verwijderd.

4.13.1 Demontage

1. Laat de kunststoffhouser van het touw rusten op de uitstekende rand van de kunststoffbodem.
2. Gebruik een schroevendraier om het touw van het scharnier af te halen.
3. Wanner het touw is losgehaald, kan de veer worden verwijderd.

4.13.2 Montage

Monteer in omgekeerde volgorde.

Houder

De touwhoeder worden automatisch losgekoppeld van zich positie als de deur worden gesloten.

Het apparaat hebft twee veren die de openings- en sluitkracht van de deur van de vaatwasser regelen. Zij bevinden zich aan beiden kanten van het apparaat.

De veerspanning worden overgebracht via een touw aan het scharnier, met behulp van een kunststof spanner.

De spankracht van de veer kan nicht worden bijgesteld.

De veer en het overbrengingssystem passen zich automatisch aan het deurgewicht aan.

1 Schamier
2 Katrol 4 Touw

3 Touwbevestigingsstuk

1 Katrol
2 Touw 4 Spanveer

4.14 Scharnier vervangen

Voorwaarden:

Apparaat is van de stroomvoorziening afgehaald.

Apparaat is van de watervoorzieening afgehaald.

Verwijder de buiten- en binnendeuren.

Verwijder de onderste Sokkel.

Haal de kasten los.

4.14.1 Het scharnier verwijderen

Gebruik een schroevendraaier (1) om de vergrendeling los te halen.

Trek maar buiten (2).

Haal de aardverbinding los van het scharnier.

4.14.2 Het scharnier monteren

GEVAAR

Elektrische schok aan stroomvoerende onderden

Gevaar voor letsel door elektrocutie en reactie op een elektrische schok.

Elektrische componenten moeten door een gekwalificeerde elektricien worden gerepareerd.
Zorg ervoor dat na de reparatie een veiligheidest wordt uitgevoerd in overeenstemming met norm VDE 0701 of de landspecifieke normen.

Plaats het scharmier op het apparaat (1).

Schuif het scharnier omlaag (2) totdat het goed vastzit aan het apparaat.

Sluit de aarddraad van het scharnier aan.

Een ontbrekende aardverbinding kan leiden tot spanning op de deur.

REPAIR MANUAL

GV550 TT

1 INTRODUCTION

4.7 Replace outer door

Prerequisites:

4.11.2 Install the door seal

4.13 Replace door springs

Prerequisite

4.9.2 Atsperes ieliksana

• Atsperes garako galu ielieciet dozatora stiprinajuma atvere (1).
• Atsperes Tsako galu ielieciet mazgāsanas lidzekla dozatora vaka stiprinajuma atvere (2).
  Uzspiediet vaku uz dozatora (3).

Puratai manusi de protectie.
Purtati echipament individual de protectie.

ATENTIE
