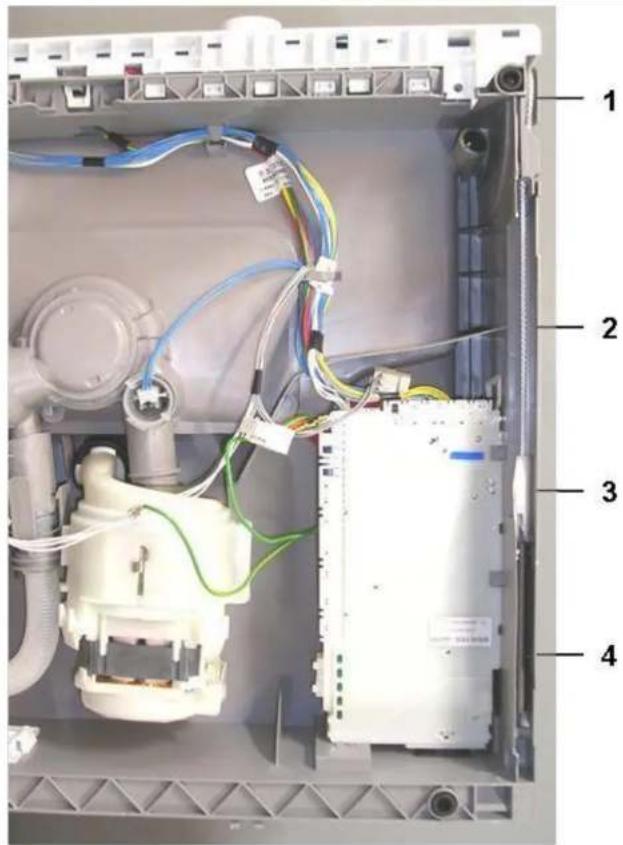

| Molle della porta | Due molle di tensione con sistema di cavo e puleggia |
| Cerniera | Cerniera con connessione di terra, sostituibile |
| Strumenti di riparazione necessari | Cacciavite Torx T20 con foro, Torx T15, cacciavite piatto, pinza a becchi lunghi |
| Sicurezza elettrica | Scollegare l'apparecchio 60 secondi prima della riparazione; rispettare la norma VDE 0701 |
| Protezione individuale | Indossare guanti di protezione e scarpe di sicurezza durante le riparazioni |
| Ricambi | Utilizzare esclusivamente ricambi originali Siemens |
| Riparabilità | Progettato per essere riparabile dall'utente secondo il regolamento di ecoprogettazione (03/2021) |
Domande frequenti - SK25IB00TE SIEMENS
Domande degli utenti su SK25IB00TE SIEMENS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale SK25IB00TE - SIEMENS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SK25IB00TE del marchio SIEMENS.
MANUALE UTENTE SK25IB00TE SIEMENS
4.2 Sostituire i filtri
Rimuovere i filtri.
L'apparecchio è scollegato dall'alimentazione idrica.
L'apparecchio è scollegato dall'alimentazione idrica.
L'apparecchio è scollegato dall'alimentazione idrica.
Il pannello inferiore è stato rimosso.
L'apparecchio è scollegato dall'alimentazione idrica.
Lo sportello è stato aperto.
L'apparecchio è scollegato dall'alimentazione idrica.

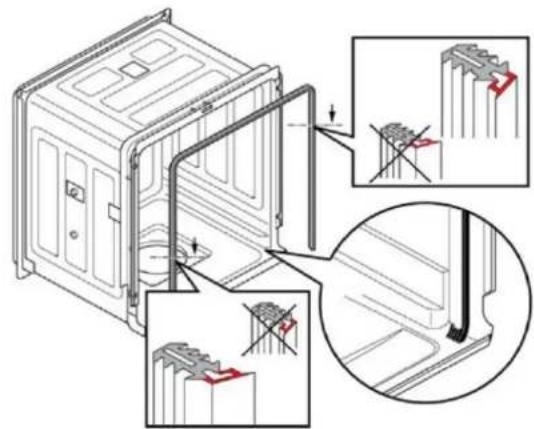

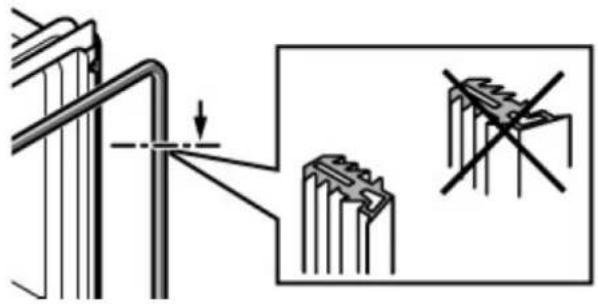

4.11.1 Rimuovere la guarnizione dello sportello
L'apparecchio è scollegato dall'alimentazione idrica.
L'apparecchio è scollegato dall'alimentazione idrica.
Il pannello inferiore è stato rimosso.

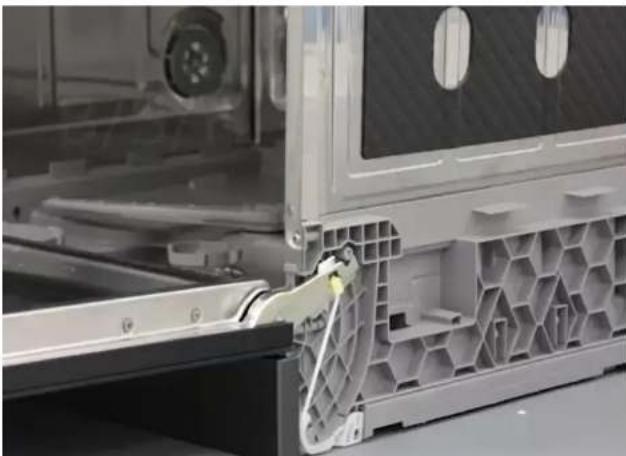

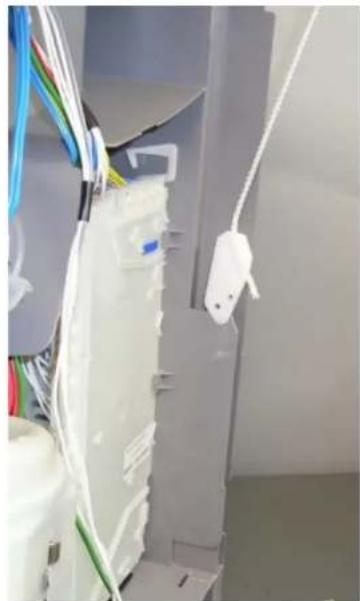

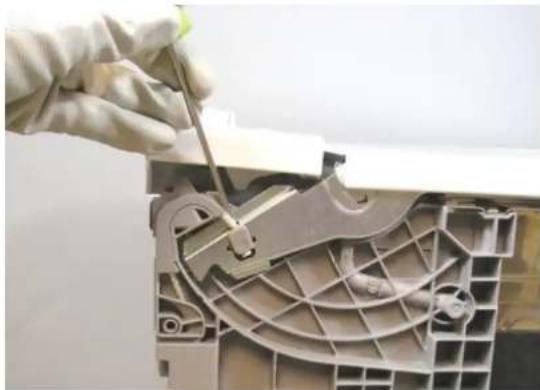

4.13.1 Smontaggio
L'apparecchio è scollegato dall'alimentazione idrica.
Rimuovere i pannelli interni ed esterni della porta.
Rimuovere lo zoccolo inferiore.
Rimuovere i mobili.

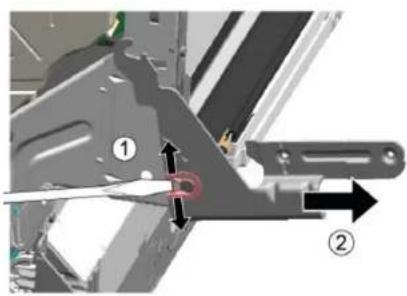

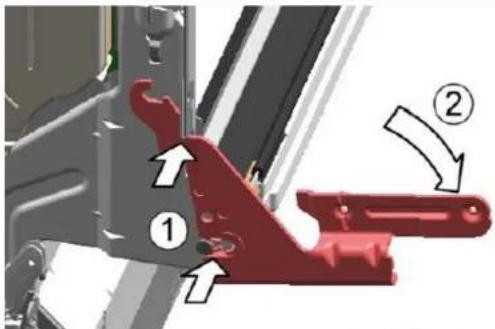

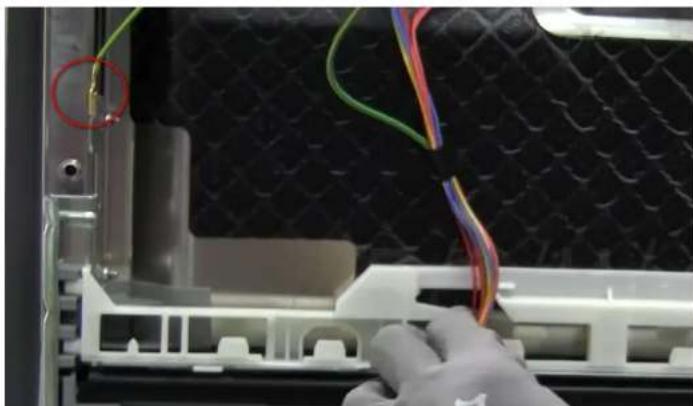

4.14.1 Rimuovere la cerniera
MANUALE DI RIPARAZIONE
GV550 TT
1 INTRODUZIONE
1.1 Finalità del documento 1.2 Simboli generali 1.3 Simboli rilevanti per la sicurezza
2 SICUREZZA
2.1 Segnalazione dei livelli di rischio 2.2 Segnalazione di danni materiali 2.3 Note generali sulla sicurezza
3 STRUMENTI E AUSILI
Denominazione Dettagli Immagine Cacciavite Torx con punta T20 e foro.
Cacciavite Torx con punta T15
Lunghezza 80 mm
Cacciavite a taglio 200 mm
Pinze a becco tondo. Lunghezza: 200 mm, diritto
4 RIPARAZIONE
4.1 Sostituzione dei bracci di lavaggio 4.2 Sostituzione dei filtri 4.3 Sostituzione del coperchio della pompa di scarico 4.4 Sostituzione della spina 4.5 Sistemazione cestelli 4.6 Sostituzione dell'involucro esterno 4.7 Sostituzione della porta esterna 4.8 Sostituzione del pannello comandi 4.9 Sostituzione del coperchio del distributore del detersivo... 4.10 Sostituzione della guarnizione inferiore della porta 4.11 Sostituzione della guarnizione della porta 4.12 Sostituzione della copertura inferiore 4.13 Sostituzione delle molle della porta 4.14 Sostituzione della cerniera
1 INTRODUZIONE
1.1 Finalità del documento
Questi consigli per la riparazione aiutano il cliente a riparare gli apparecchi in autonomia conformemente al regolamento relativo all'ecodesign applicabile (dal 03/2021).
Contengono informazioni per la sostituzione di determinati ricambi e su avvertenze e rischi.
In caso di dubbio, contattare il nostro reparto di assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Simboli generali
| Simbolo Significato | |
| i | Informazioni speciali |
1.3 Simboli rilevanti per la sicurezza
| Simbolo Significato | |
| ! | Avvertenza generale |
| 4 | Pericolo di tensione elettrica |
| Pericolo di taglio | |
| Pericolo di schiacciamento | |
| Superfici roventi | |
| Pericolo di esplosione | |
| Forte Campo magnetico | |
| Radiazioni non ionizzanti | |
2 SICUREZZA
2.1 Segnalazione dei livelli di rischio
| Segnalazione | Significato |
| PERICOLO | Pericolo imminente che, se non evitato, più comaportare la morte o gravi lesioni. |
| AVVERTENZA | Potenziale pericolo imminente che, se non evitato, più comaportare la morte o gravi lesioni. |
| ATTENZIONE | Potenziale pericolo imminente che, se non evitato, più comaportare lesioni di lieve entità o danni materiali. |
2.2 Segnalazione di danni materiali
| Segnalazione Significato | |
| AVVERTENZA | Avvertenza su possibili danni materiali |
2.3 Note generali sulla sicurezza
Leggere il manuale di riparazione e rispettare le disposizioni ivi contenute. Procedere sistematicamente e seguire le istruzioni per l'individuazione e la riparazione dei guasti.
2.3.1 Tutti gli elettrodomestici
Pericolo di scosse elettriche dovute a componenti sotto tensione
La riparazione non conforme dei componenti elettrici può causare scosse elettriche! Scollegare l'apparecchio dall'alimentazione almeno 60 secondi prima di iniziare un lavoro. Dopo la riparazione, assicurarsi che venga eseguito un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesioni causate da bordi taglienti.
Indossare guanti di protezione! Rischio di schiacciamento durante le riparazioni, la manutenzione, la ricerca guasti e l'assistenza tecnica a causa di parti pesanti in movimento. Indossare calzature di protezione! Fissare i componenti pesanti per impedire che cadano. Non inserire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio.
Utilizzare solo ricambi originali!
Rischio di danni a componenti sensibili alle cariche elettrostatiche (ESD).
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
2.3.2 Struttura delle avvertenze
PERICOLO
Componenti sotto tensione esposti
Rischio di morte per folgorazione.
Scollegare l'apparecchio dalla rete elettrica. Non toccare involucro, intelaiatura o componenti. Se è necessaria una prova di alta tensione, utilizzare un interruttore di sicurezza. Assicurarsi che la resistenza del filo di terra non superi i valori standard.
ATTENZIONE
Ferite da taglio sui bordi taglienti.
Indossare guanti di protezione. Indossare dispositivi di protezione individuale.
ATTENZIONE
Condensatori carichi
Rischio di lesioni provocate da folgorazione e scosse elettriche. Scaricare i condensatori dell'apparecchio prima di eseguire il lavoro.
AVVERTENZA
In caso di guasto, le parti conduttive accessibili possono essere sotto tensione.
Rischio di morte per folgorazione.
Scollegare l'apparecchio dalla rete elettrica. Non toccare involucro, intelaiatura o componenti. Se è necessaria una prova sotto tensione, utilizzare un interruttore di sicurezza. Assicurarsi che la resistenza del conduttore di terra non superi i valori standard.
AVVERTENZA
Componenti con rischio elettrostatico.
Distruzione dei componenti se toccati.
Prima di eseguire lavori su componenti con rischio elettrostatico, installare un sistema di protezione contro le scariche elettrostatiche. Seguire le misure per la protezione dei componenti contro il rischio elettrostatico.
AVVERTENZA
Distruzione dei componenti a causa di una sostituzione indiscriminata.
Distruzione dei componenti se toccati.
Prima di sostituire i componenti eseguire la ricerca guasti. Controllare con sistematicità. Seguire la documentazione tecnica. Evitare sostituzioni dei componenti non necessarie.
3 STRUMENTI E AUSILI
| Denominazione | Dettagli | Immagine |
| Cacciavite Torx con Punta T20 e foro (00340764) | 100 mm per viti con perno di sicurezza | |
| Cacciavite Torx con Punta T15 | Lunghezza 80 mm | |
| Cacciavite a taglio | Lama 10 mm x 1,6 mm x 200 mm | |
| Pinze a becco tondo [00340871] | Lunghezza: 200 mm, diritto |
4 RIPARAZIONE
4.1 Sostituzione dei bracci di lavaggio

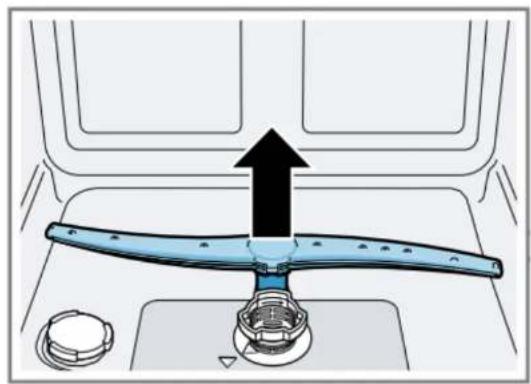

4.1.1 Rimozione del braccio di lavaggio inferiore
Spingere il braccio di lavaggio inferiore verso l'alto.
4.1.2 Installazione del braccio di lavaggio inferiore
Inserire il braccio di lavaggio inferiore. Scatta quando è in posizione.
4.2 Sostituzione dei filtri

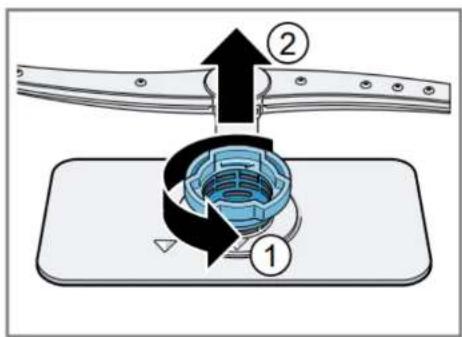

4.2.1 Rimozione dei filtri
Ruotare il filtro grosso (1) in senso antiorario ed estrarre il sistema di filtraggio (2).

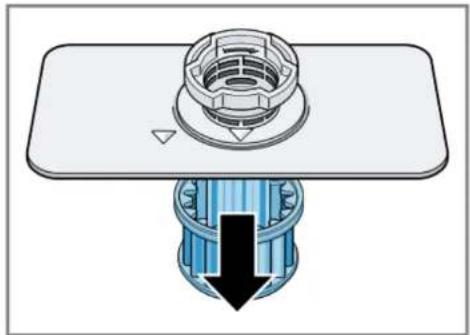

Spingere il microfiltro verso il basso.

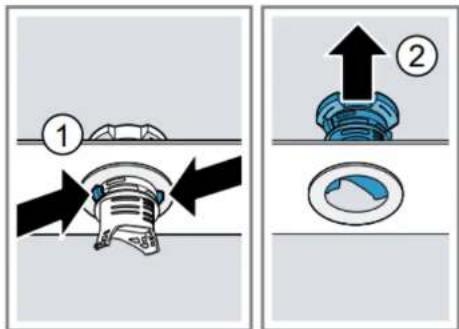

Premere le tacche di arresto (1) e tirare verso l'alto il filtro grosso (2).
4.2.2 Installazione dei filtri
- Reinstallare il sistema di filtraggio.
Verificare che i fermi del filtro grosso si innestino in posizione.
- Inserire il sistema di filtraggio nell'apparecchio e ruotare il filtro grosso in senso orario.
Assicurarsi che le marcature con le frecce siano allineate.
4.3 Sostituzione del coperchio della pompa di scarico
Prerequisiti:
Scollegare l'apparecchio dall'alimentazione.
Rimuovere i cestelli superiore e inferiore.
Rimuovere i filtri.
Scaricare l'eventuale acqua presente. Usare una spugna se necessario.

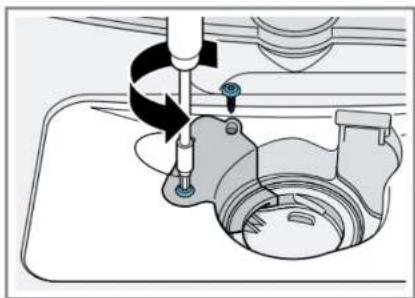

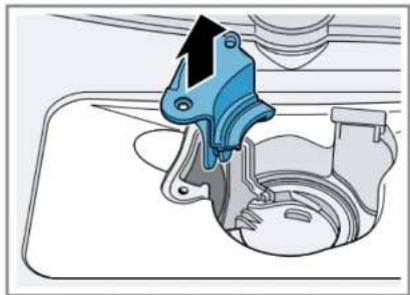

4.3.1 Rimozione del coperchio della pompa di scarico
ATTENZIONE
Pericolo di lesioni
Indossare guanti di protezione. Rimuovere con cautela qualsiasi formazione di materiale estraneo.
Svitare le viti di fissaggio del coperchio della pompa (T 20 Torx).
Tirare il coperchio della pompa verso l'alto.
Rimuovere gli eventuali residui di cibo e materiale estraneo dall'interno dell'apparecchio.
4.3.2 Installazione del coperchio della pompa di scarico
Applicare il coperchio della pompa.
Premerlo verso il basso e avvitarlo.
Installare il sistema di filtraggio.
Inserire i cestelli superiore e inferiore.
4.4 Sostituzione della spina
AVVERTENZA
Surriscaldamento del collegamento principale!
Rischio di incendio nell'apparecchio
Quando si sostituisce il cavo di ingresso dell'apparecchio per uso con prese di altri Paesi, occorre controllare anche la tensione e la frequenza del relativo Paese.
Inserire saldamente fino a sentire uno scatto.
Due robusti perni su entrambi i lati impediscono che la spina si allenti o si stacchi dall'apparecchio inavvertitamente.

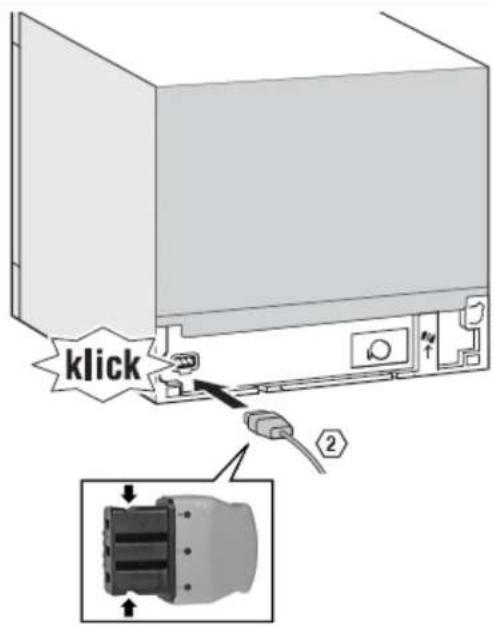

4.4.1 Montaggio
4.4.2 Smontaggio
Per staccare la spina dalla presa nell'apparecchio, spostarla delicatamente di lato tirandola.
4.5 Sistema a cestelli
I modelli da 60 cm prevedono 2 cestelli.
I modelli da 45 cm hanno un solo cestello.

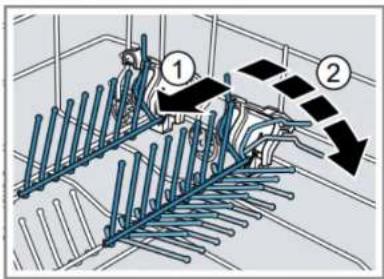

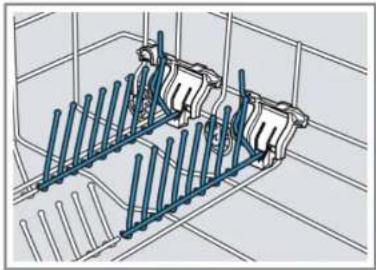

4.5.1 Supporti pieghevoli
Si inseriscono in una fessura nel supporto di plastica di lato.
Se i supporti non sono necessari, premere la leva in avanti.
4.6 Sostituzione dell'involucro esterno
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

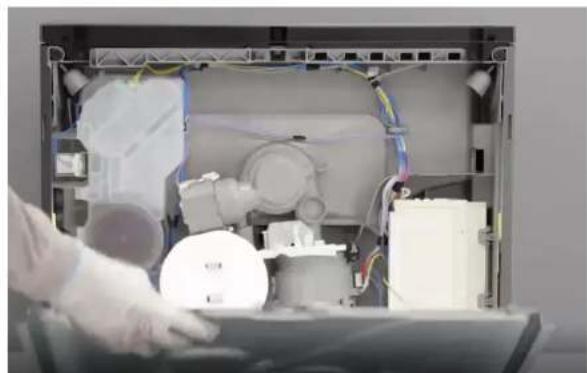

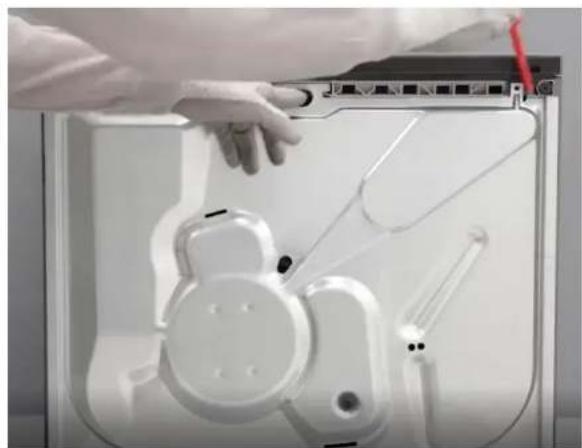

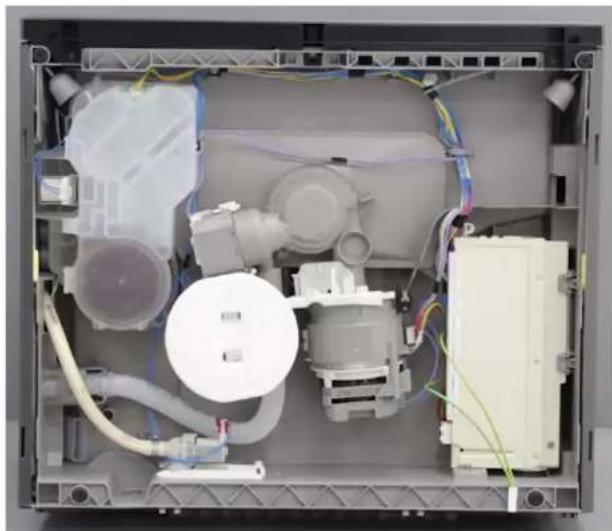

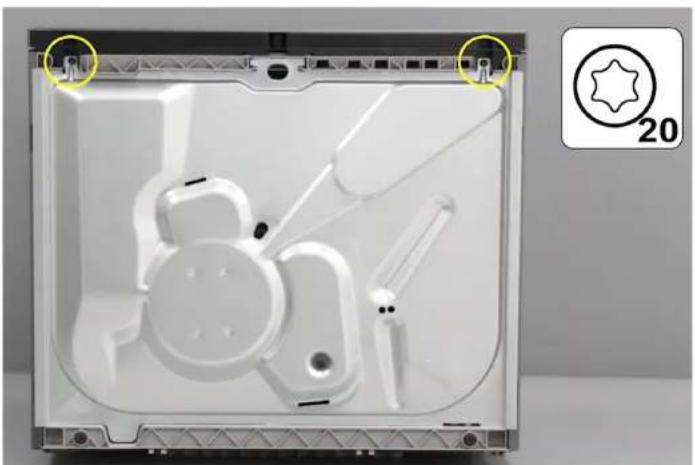

Rimuovere la copertura inferiore dall'apparecchio.

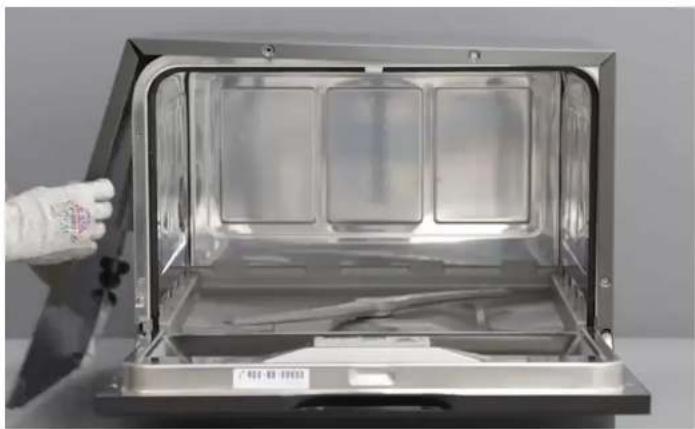

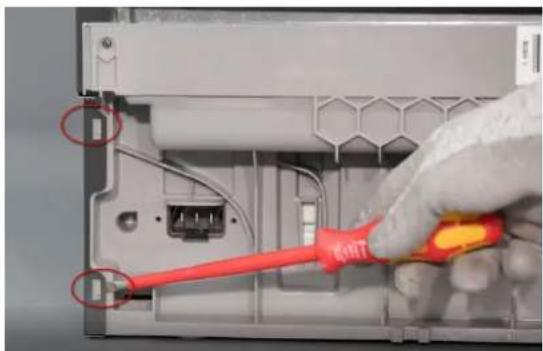

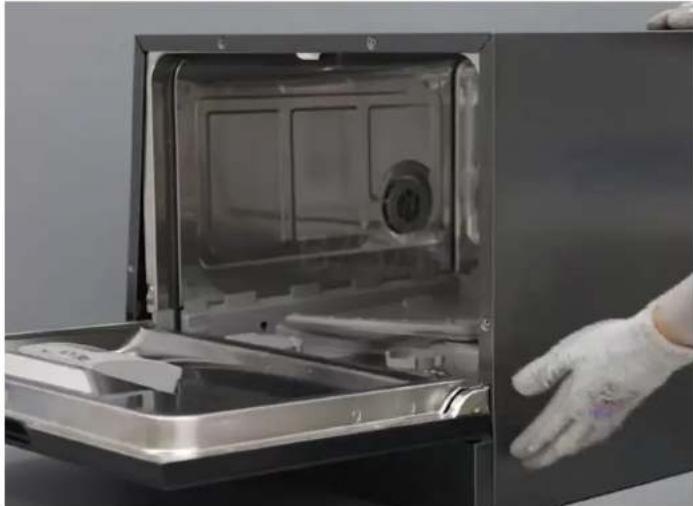

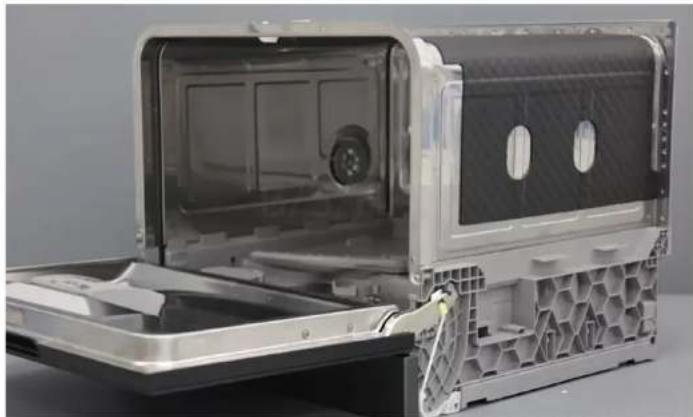

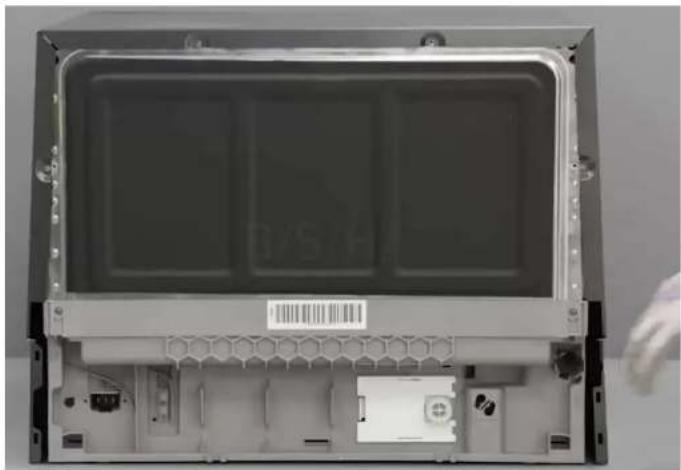

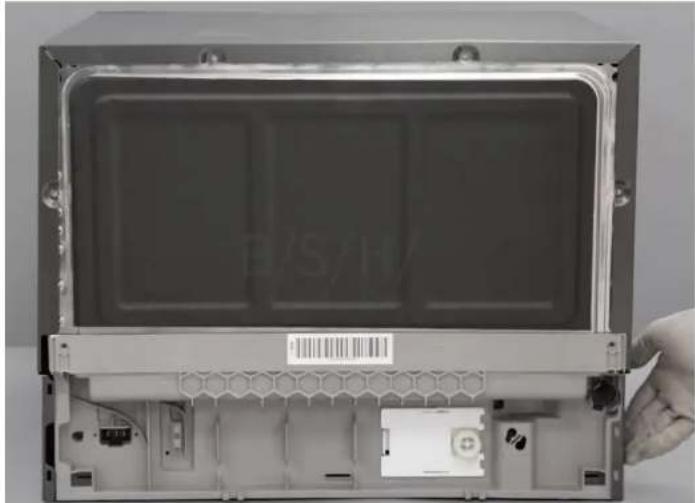

4.6.1 Smontaggio dell'involucro esterno
Aprire la porta.

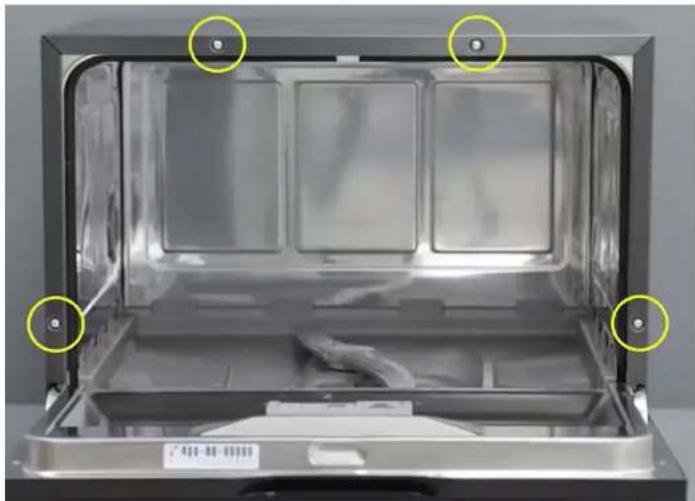

Rimuovere le 4 viti Torx T20 alla parte anteriore dell'involucro.

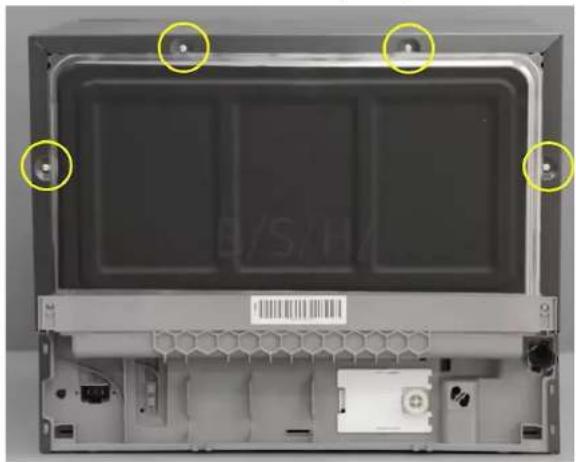

Rimuovere le 4 viti Torx T20 alla parte posteriore dell'involucro.
Rilasciare i due fermi inferiori da entrambi i lati.
Rimuovere l'involucro.
4.6.2 Installazione dell'involucro
Posizionare l'involucro sull'apparecchio
Battere in basso sulla parte posteriore da entrambi i lati per inserire l'involucro.
Battere in basso sulla parte anteriore da entrambi i lati per terminare di inserire l'involucro.
Avvitare le 4 viti Torx T20 anteriori e posteriori.

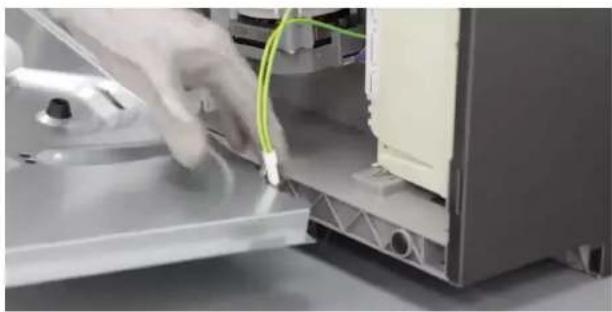

Installare il collegamento di terra nella copertura inferiore dell'apparecchio.
Installare la copertura inferiore dell'apparecchio.
4.7 Sostituzione della porta esterna
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

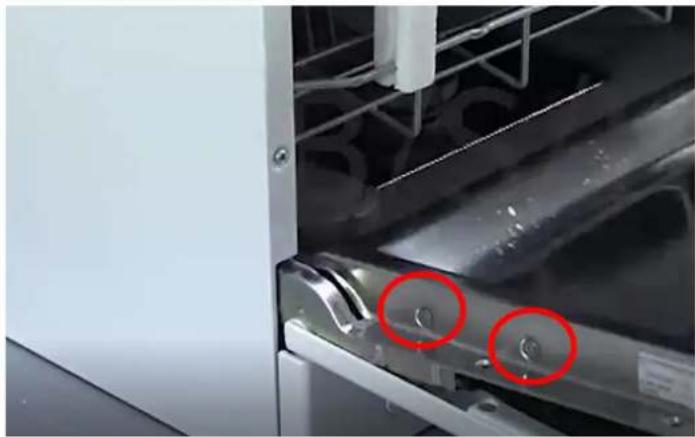

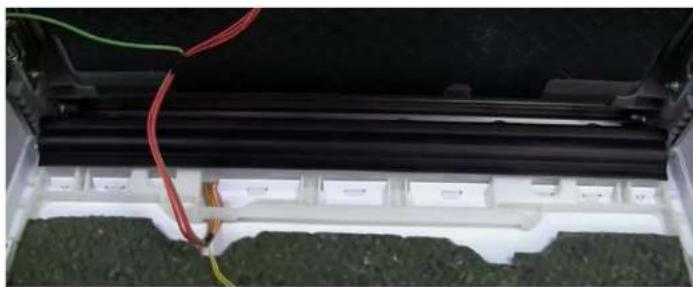

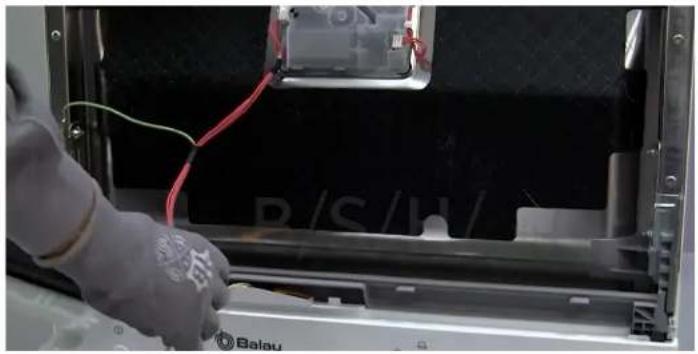

4.7.1 Rimozione della porta esterna

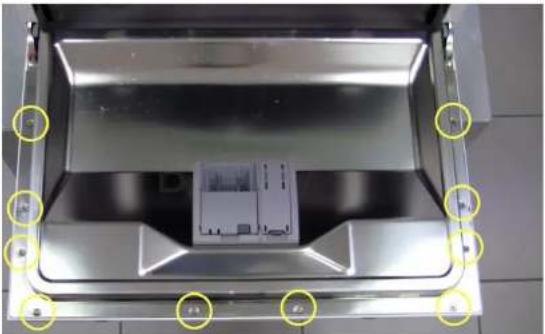

Togliere le viti indicate con un cacciavite Torx 15.
1. Aprire la porta. 2. Togliere le 10 viti. 3. Chiudere la porta tenendola ferma da una parte. 4. Rilasciare la porta tirandola verso il basso dai fermi. 5. Scollegare il filo di terra alla porta.

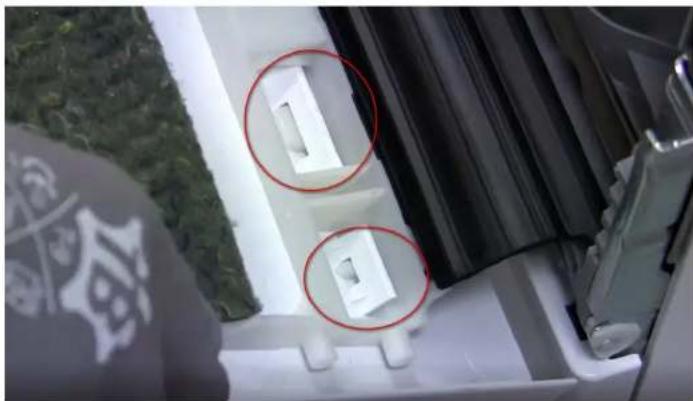

Rilasciare la porta dai fermi inferiori.
Viti del pannello
Le 2 viti laterali della porta interna fissano le cerniere alla porta interna.
4.7.2 Installazione della porta esterna
Seguire i passaggi in ordine inverso.

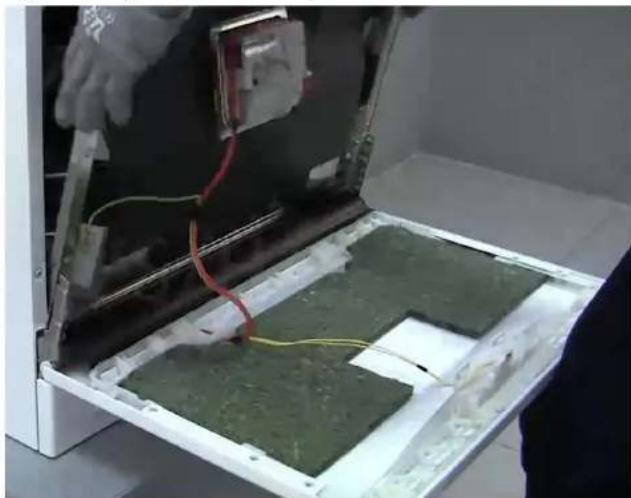

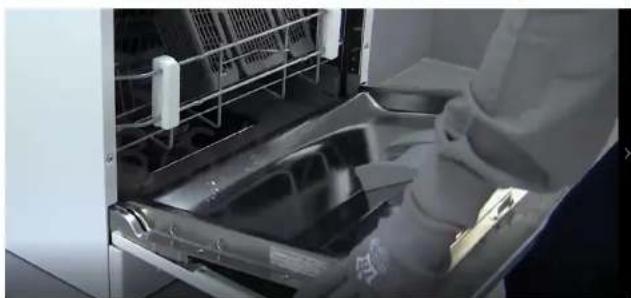

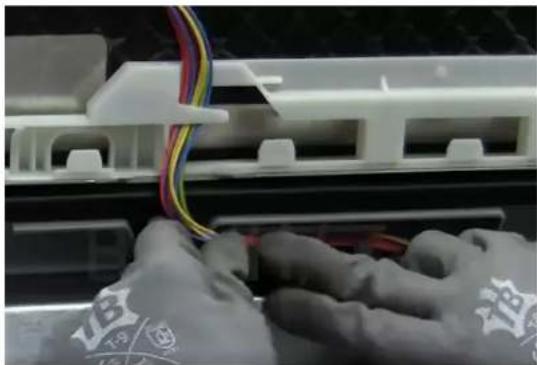

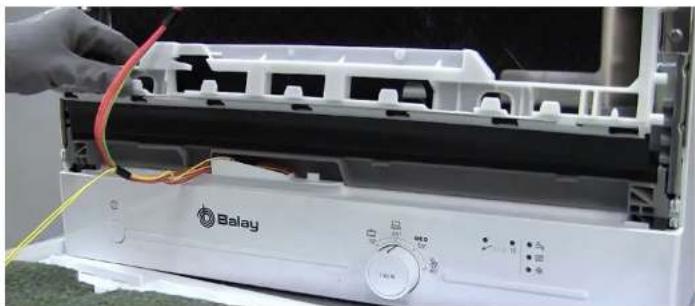

AVVERTENZA
Cavi non fissati correttamente o posizionati in modo errato!
Rischio di danni al cablaggio.
Posizionare i cavi e fissarli utilizzando nastro adesivo.

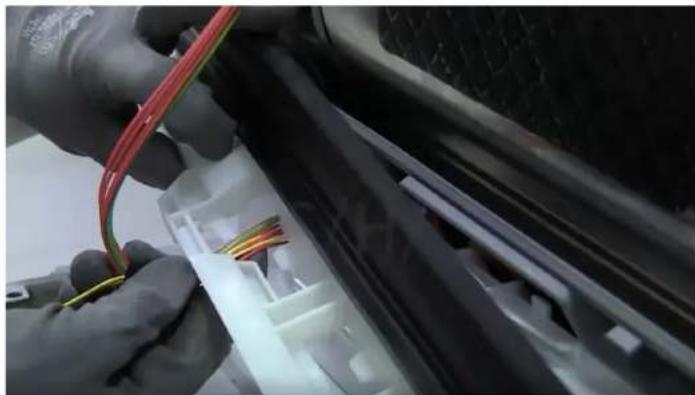

Posizionare il cablaggio correttamente nel supporto guarnizione inferiore.

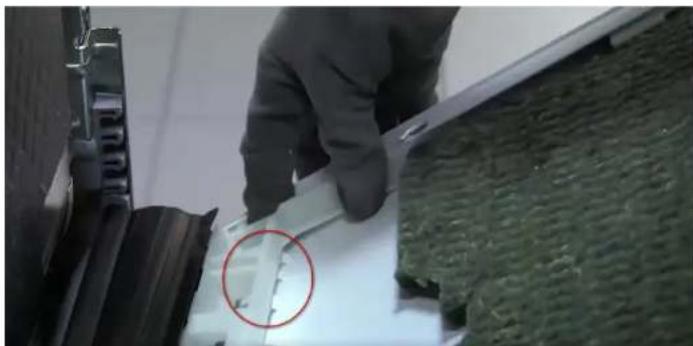

Applicare la porta esterna sul supporto guarnizione porta inferiore.
Applicare la porta interna sulla porta.
Avvitare la porta
4.8 Sostituzione del pannello comandi
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La base inferiore è stata rimossa.

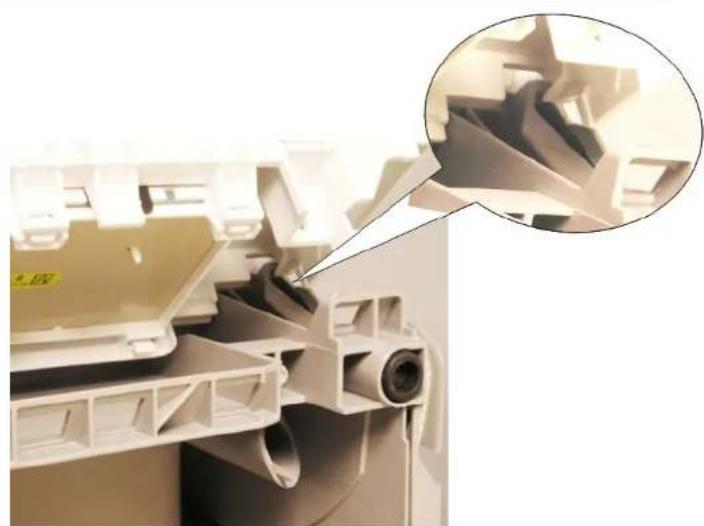

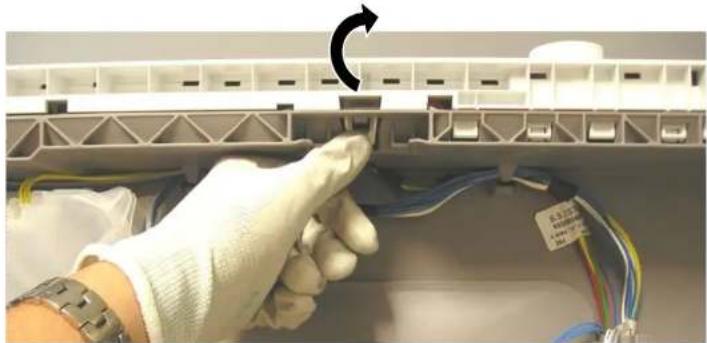

4.8.1 Rimozione del pannello comandi
- Premere il perno di fissaggio.
- Tirare il pannello comandi verso l'alto.
4.8.2 Installazione del pannello comandi
- Posizionare il pannello comandi in modo che il perno del pannello scorra sulla guida della base di plastica. Premere finché il perno di fissaggio non è fissato.
4.9 Sostituzione del coperchio del distributore del detersivo
È possibile utilizzare un cacciavite di piccole dimensioni per fare leva.
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
La porta è stata aperta.
Il coperchio del detersivo è stato aperto.
4.9.1 Rimozione del coperchio del detersivo
Far scorrere il coperchio del detersivo verso l'interno di 5 mm. Usare una leva per rimuovere il coperchio del detersivo dal lato inferiore dei binari di guida e togliere il coperchio del detersivo dal lato superiore dei binari di guida. Rimuovere la molla.

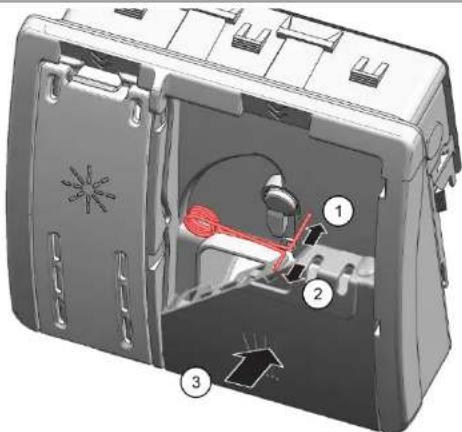

4.9.2 Inserimento della molla
- Inserire l'estremità lunga della molla nel foro di montaggio del cassetto del distributore (1).
- Inserire l'estremità corta della molla nel foro di montaggio del coperchio del detersivo (2).
- Premere il coperchio sul distributore (3).
4.9.3 Installazione del coperchio del detersivo
- Inserire il coperchio del detersivo nei binari di guida su un lato, 5 mm prima della posizione completamente aperta. Esercitando una leggera forza, spingere il lato opposto dei binari di guida.
- Controllare il funzionamento del coperchio del detersivo.

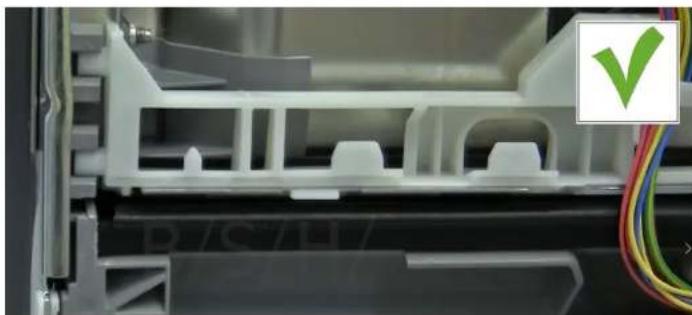

4.10 Sostituzione della guarnizione inferiore della porta
Prerequisiti:
La porta esterna è smontata.

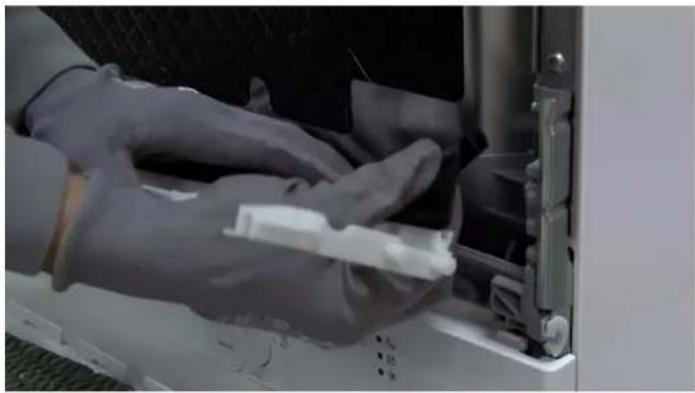

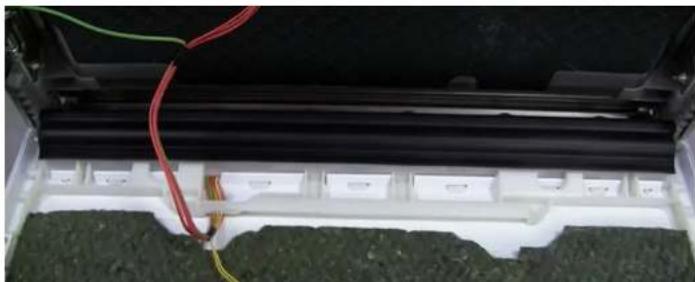

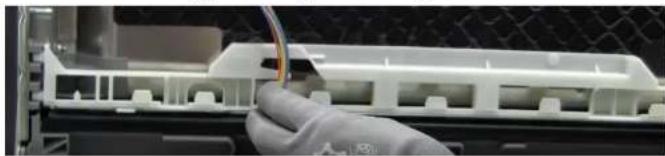

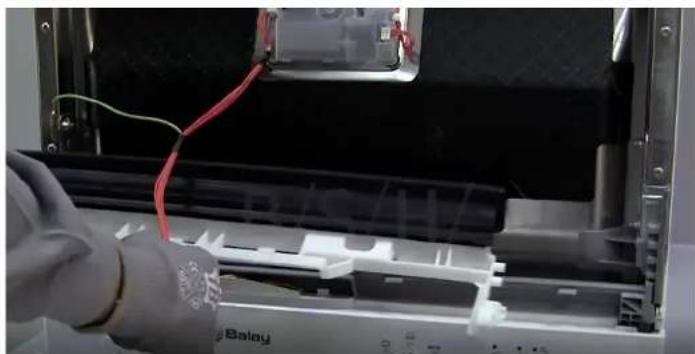

4.10.1 Rimozione della guarnizione inferiore della porta

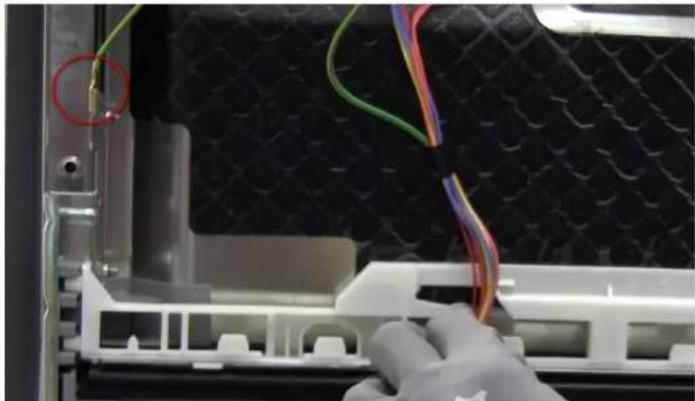

Rimuovere il cablaggio dal supporto della guida di colore bianco.
Rimuovere alla posizione di fissaggio inferiore.
Tirare verso l'alto per staccare dal basamento.
4.10.2 Installazione della guarnizione inferiore della porta

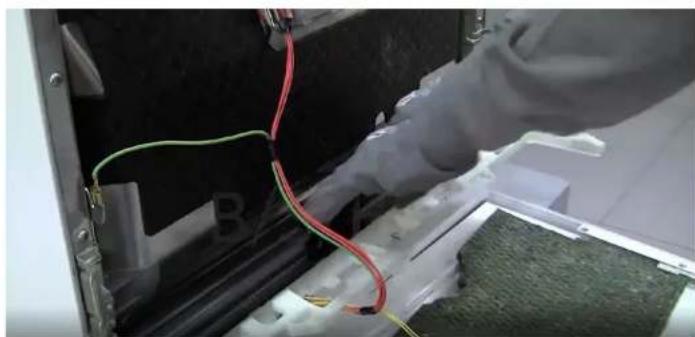

Posizionare il cablaggio.
Premere con le mani la guarnizione inferiore sul basamento per alloggiarla saldamente in posizione.

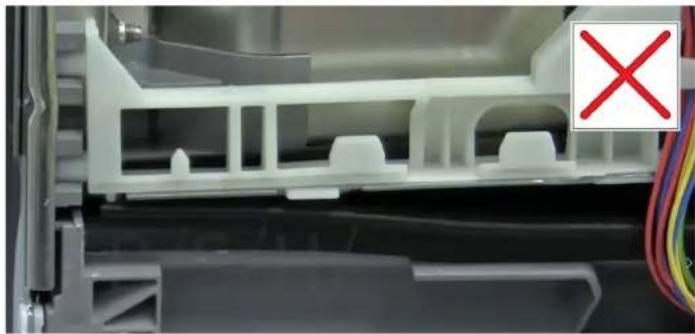

Controllare che la guarnizione sia a filo con il basamento.
4.11 Sostituzione della guarnizione della porta
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
4.11.1 Rimozione della guarnizione della porta
Rimuovere la guarnizione dal telaio interno.
4.11.2 Installazione della guarnizione della porta

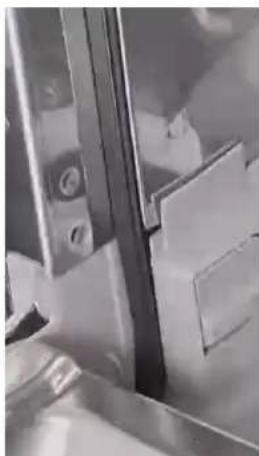

Assicurarsi che il profilo della guarnizione della porta sia nella posizione corretta.
Assicurarsi che gli angoli non siano piegati o attorcigliati.
Posizionare l'estremità della guarnizione diritta in avanti, sotto la porta interna. La guarnizione deve poggiare il più possibile contro il dato della camera di lavaggio.
4.12 Sostituzione della copertura inferiore dell'apparecchio
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
4.12.1 Rimozione della copertura inferiore dell'apparecchio
1 Svitare le due viti di ancoraggio Torx 20. 2 Tirare dal foro inferiore fino a liberare dal perno di fissaggio. Usare un cacciavite a taglio per staccare da entrambi i lati. 3 Staccare il filo di terra.
4.12.2 Montaggio
1 Posizionare la parte inferiore della copertura inferiore dell'apparecchio, inserendo i bordi sporgenti nelle scanalature nel basamento di plastica della camera di lavaggio. 2 Installare il filo di terra nella copertura inferiore dell'apparecchio. 3 Avvitare le due viti di ancoraggio.
4.13 Sostituzione delle molle della porta
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Copertura inferiore dell'apparecchio rimossa.
4.13.1 Smontaggio

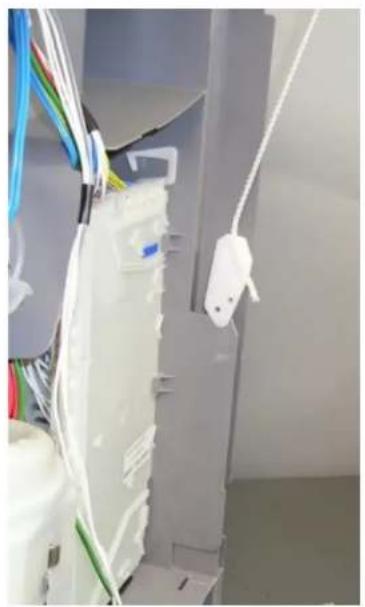

- Appoggiare il supporto di plastica della fune sul bordo sporgente del basamento di plastica.
- Usare un cacciavite per staccare la fune alla cerniera.
- Quando la fune è staccata, la molla può essere rimossa.
4.13.2 Montaggio
Per il montaggio, effettuare la procedura in ordine inverso.
Supporto
Il supporto fune viene rilasciato automaticamente alla sua posizione quando la porta viene chiusa.
4.13.3 Molle delle cerniere della porta
L'apparecchio ha due molle che controllano la forza di apertura e chiusura della porta della lavastoviglie. Si trovano su entrambi i lati dell'apparecchio.
La tensione della molla viene trasmessa con una fune tramite un tenditore di plastica fino alla cerniera.
La forza di tensione della molla non può essere regolata.
La molla e il sistema di trasmissione si adattano automaticamente al peso della porta.

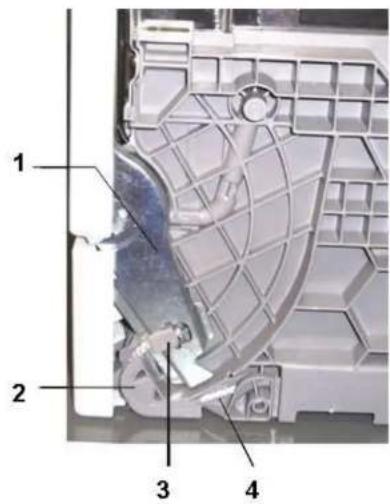

1 Cerniera 2 Puleggia 4 Fune
3 Pezzo di fissaggio della fune
1 Puleggia 2 Fune 4 Molla di tensione
4.14 Sostituzione della cerniera
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Rimuovere le porte esterna ed interna.
Rimuovere la copertura inferiore dell'apparecchio.
Staccare la camera di lavaggio dal basamento.
4.14.1 Rimozione della cerniera
Utilizzare un cacciavite (1) per sbloccare il fermo.
Tirare verso l'esterno (2).
Scollegare il collegamento di terra alla cerniera.
4.14.2 Installazione della cerniera
PERICOLO
Pericolo di scosse elettriche dovute a componenti molto densi.
Rischio di lesioni provocate da folgorazione e scosse elettriche.
I componenti elettrici devono essere riparati da un elettricista qualificato. Dopo la riparazione, assicurarsi che venga eseguito un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Posizionare la cerniera sull'apparecchio (1).
Spostare la cerniera verso il basso (2) finché non è inserita nell'apparecchio.
Collegare il filo di terra della cerniera.
Il mancato collegamento di messa a terra può portare alla presenza di tensione sulla porta.
1.1 Documentazione 1.2 Simboli generali 1.3 Simboli di avvertenza importanti
2 SICUREZZA.
2.1 Indicazioni dei livelli di pericolo 2.2 Indicazioni di danni materiali 2.3 Istruzioni generali di sicurezza
3 ACCESSORI E UTENSILI
Nome Informazioni aggiuntive. Figura Cacciavite Torx con punta T20 e con foro
Cacciavite Torx con punta T15
Lunghezza: 80 mm
Cacciavite piatto
200 mm
Pinze
Lunghezza: 200 mm, dritte
4 RIPARAZIONI
4.1 Sostituzione degli iniettori 4.2 Sostituzione dei filtri 4.3 Sostituzione del coperchio della pompa di scarico 4.4 Sostituzione della spina di contatto 4.5 Sistema cestello 4.6 Sostituzione della parte esterna del corpo 4.7 Sostituzione della parte esterna della porta 4.8 Sostituzione del pannello di controllo 4.9 Sostituzione del coperchio del dosatore di detersivo 4.10 Sostituzione della guarnizione inferiore della porta 4.11 Sostituzione della guarnizione della porta 4.12 Sostituzione del pannello inferiore 4.13 Sostituzione della molla della porta 4.14 Sostituzione della cerniera
1 INTRODUZIONE
1.2 Simboli generali
1.3 Simboli di sicurezza rilevanti
2 SICUREZZA
1.2 Simboli generali
Simbolo Significato
Informazioni speciali
1.3 Simboli di sicurezza rilevanti
Condizioni preliminari:
Scollegare l'apparecchio dall'alimentazione elettrica.
Smontare i coperchi superiore e inferiore.
Smontare i filtri.
Scaricare tutta l'acqua, se necessario. Utilizzare una spugna, se necessario.
Premere verso il basso e avvitare.
Montare il sistema di filtraggio.
Inserire i coperchi superiore e inferiore.
4.4 Sostituzione della spina
AVVERTENZA
Surriscaldamento del collegamento di rete
Pericolo di incendio nell'apparecchio
Condizioni preliminari:
L'apparecchio è scollegato dalla fonte di alimentazione elettrica.
- SOSTITUIRE I FILTRI
- RIMUOVERE LA GUARNIZIONE DELLO SPORTELLO
- SMONTAGGIO
- RIMUOVERE LA CERNIERA
- MANUALE DI RIPARAZIONE
- INTRODUZIONE
- SICUREZZA
- STRUMENTI E AUSILI
- RIPARAZIONE
- FINALITÀ DEL DOCUMENTO
- SIMBOLI GENERALI
- SIMBOLI RILEVANTI PER LA SICUREZZA
- SEGNALAZIONE DEI LIVELLI DI RISCHIO
- SEGNALAZIONE DI DANNI MATERIALI
- NOTE GENERALI SULLA SICUREZZA
- TUTTI GLI ELETTRODOMESTICI
- PERICOLO DI SCOSSE ELETTRICHE DOVUTE A COMPONENTI SOTTO TENSIONE
- RISCHIO DI LESIONI CAUSATE DA BORDI TAGLIENTI
- RISCHIO PER IL FUNZIONAMENTO O LA SICUREZZA DELL'APPARECCHIO
- RISCHIO DI DANNI A COMPONENTI SENSIBILI ALLE CARICHE ELETTROSTATICHE (ESD)
- STRUTTURA DELLE AVVERTENZE
- PERICOLO
- COMPONENTI SOTTO TENSIONE ESPOSTI
- ATTENZIONE
- CONDENSATORI CARICHI
- AVVERTENZA
- COMPONENTI CON RISCHIO ELETTROSTATICO
- DISTRUZIONE DEI COMPONENTI A CAUSA DI UNA SOSTITUZIONE INDISCRIMINATA
- SOSTITUZIONE DEI BRACCI DI LAVAGGIO
- RIMOZIONE DEL BRACCIO DI LAVAGGIO INFERIORE
- INSTALLAZIONE DEL BRACCIO DI LAVAGGIO INFERIORE
- SOSTITUZIONE DEI FILTRI
- RIMOZIONE DEI FILTRI
- INSTALLAZIONE DEI FILTRI
- SOSTITUZIONE DEL COPERCHIO DELLA POMPA DI SCARICO
- RIMOZIONE DEL COPERCHIO DELLA POMPA DI SCARICO
- PERICOLO DI LESIONI
- INSTALLAZIONE DEL COPERCHIO DELLA POMPA DI SCARICO
- SOSTITUZIONE DELLA SPINA
- MONTAGGIO
- SISTEMA A CESTELLI
- SUPPORTI PIEGHEVOLI
- SOSTITUZIONE DELL'INVOLUCRO ESTERNO
- SMONTAGGIO DELL'INVOLUCRO ESTERNO
- SOSTITUZIONE DELLA PORTA ESTERNA
- PREREQUISITI
- RIMOZIONE DELLA PORTA ESTERNA
- INSTALLAZIONE DELLA PORTA ESTERNA
- SOSTITUZIONE DEL PANNELLO COMANDI
- RIMOZIONE DEL PANNELLO COMANDI
- INSTALLAZIONE DEL PANNELLO COMANDI
- SOSTITUZIONE DEL COPERCHIO DEL DISTRIBUTORE DEL DETERSIVO
- RIMOZIONE DEL COPERCHIO DEL DETERSIVO
- INSERIMENTO DELLA MOLLA
- INSTALLAZIONE DEL COPERCHIO DEL DETERSIVO
- SOSTITUZIONE DELLA GUARNIZIONE INFERIORE DELLA PORTA
- RIMOZIONE DELLA GUARNIZIONE INFERIORE DELLA PORTA
- INSTALLAZIONE DELLA GUARNIZIONE INFERIORE DELLA PORTA
- SOSTITUZIONE DELLA GUARNIZIONE DELLA PORTA
- RIMOZIONE DELLA GUARNIZIONE DELLA PORTA
- INSTALLAZIONE DELLA GUARNIZIONE DELLA PORTA
- SOSTITUZIONE DELLA COPERTURA INFERIORE DELL'APPARECCHIO
- RIMOZIONE DELLA COPERTURA INFERIORE DELL'APPARECCHIO
- SOSTITUZIONE DELLE MOLLE DELLA PORTA
- SUPPORTO
- MOLLE DELLE CERNIERE DELLA PORTA
- SOSTITUZIONE DELLA CERNIERA
- RIMOZIONE DELLA CERNIERA
- INSTALLAZIONE DELLA CERNIERA
- ACCESSORI E UTENSILI
- RIPARAZIONI
- SIMBOLO SIGNIFICATO
- SIMBOLI DI SICUREZZA RILEVANTI
- SURRISCALDAMENTO DEL COLLEGAMENTO DI RETE
- CONDIZIONI PRELIMINARI
Marca : SIEMENS
Modello : SK25IB00TE
Categoria : Lavastoviglie
