BRUKSANVISNING SK25IB00TE SIEMENS
Nåletønger
Laengde: 200 mm, lige.
4 REPARATION
| Symbol | Betydning |
| i | Særlig information |
| Skiltning Betydning | |
| ADVARSEL | Adversel om mulig fysisk skade |
4.2.1 Fjernelse af滤trene
Drej grovffilteret (1) mod uret, og fjern filtersystemet (2).
Fjern de overste og nederste kurve.
Fjern filtrene.
Sæt de øverste og nederste kurve i.
Fjern suklen fra apparatet.

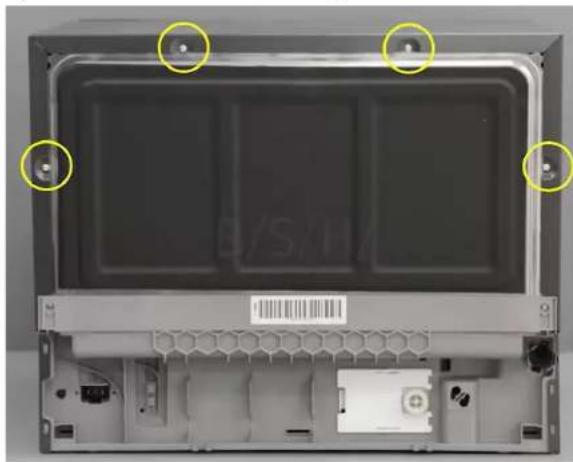

Fjern de 4 Torx T20-skruer fra bagsiden af huset.
Sæbelagget er abnet.

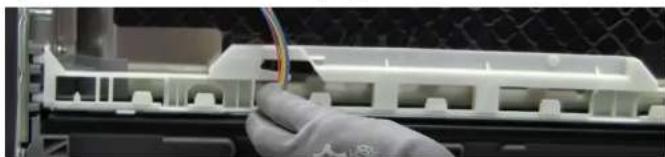

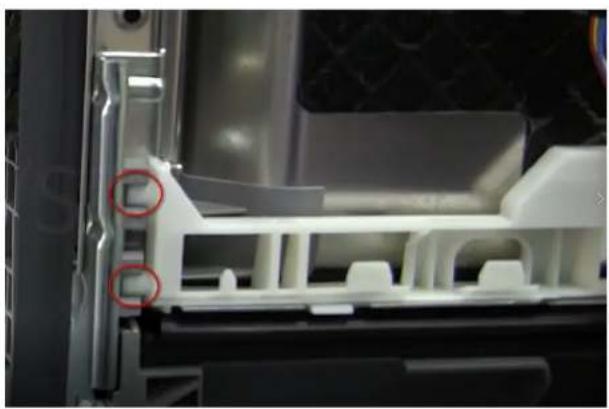

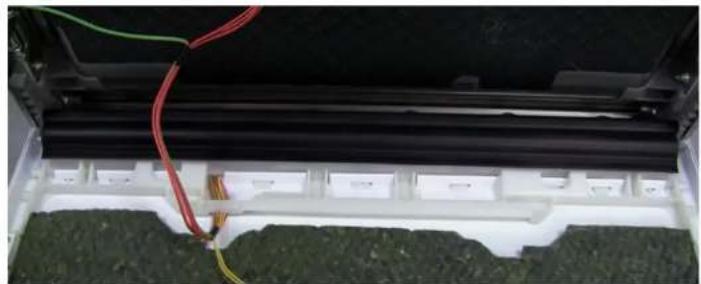

Fjern kabeltraet fra den hvide foringsholder.
Fjern den fra dens nederste fastgorelseposition.
Fjern pakningen fra inderrammen.
Lineholderen frigores automatisk fra sin position, nar doren lukkes.
4.13.3 Doraengselsfjedre
Fjern yder- og inderdoren.
Betegnelse
Detaljer
Bilde
Torx-skrutrekker med T20 bits og hull
Torx-skrutrekker med T15 bits
Lengde 80 mm
Flat skrutrekker
200 mm
Spisstang
Lengde: 200 mm, rett
4 REPARASJON
4.1 Skifte ut spylearmer
4.2 Skifte ut filtrene
4.3 Skiffe ut deksel pa tommepumpe
4.4 Skiffe ut plugg
4.5 Kurvsystemer
4.6 Skifte ut utvendig innkapsling
4.7 Skiffe ut ytterdor
4.8 Skifte ut betjeningspanelet
4.9 Skiffe ut vaskemiddellokk pa dispenser
4.10 Skifte ut nedre dorpakning
4.11 Skifte ut dorpakning
4.12 Skifte ut nedre deksel
4.13 Skiffe ut dorfjærer..
4.14 Skiffe ut hengsel
1 INNFØRING
1.1 Formålet med dokumentet
Disse reparasjonstipsene hjelper kunden Å reparere apparatene selv i samsvar med gjeldende forordering om økodesign (datert 03/2021).
De inneholder informasjon om hvordan definerte resvedeler skiftes ut, inkludert advarsler og risikoer.
Kontakt var kundeserviceavdeling hvis du er i tvil. Vi patar oss kun ansvar for skader dersom reparasjonsinstruksene er korrekt fulgt.
1.2 Generelle symboler
Symbol Betydning
Spesiell informasjon
1.3 Relevante sikkerhetssymboler
| Symbol Betydning | |
| ! | Generell adversel |
| Fare for elektrisk/Støt | |
| Fare for ø skjærere seg | |
| Klemfare | |
| Varme overflater | |
| Eksplosjonsfare | |
| Sterkt magnetfelt | |
| Ikke-ioniserende stråling | |
2 SIKKERHET
2.1 Skilting for risikonivaer
| Skilting Betydning | |
| FARE | Nært forestående fare som kan fjre til død eller alvorlige persorskader dersom den ikke unngås. |
| ADVARSEL | Mulig nært forestående fare som kan fjre til død eller alvorlig persorskade dersom den ikke unngås. |
| Vær ForsIKTIG | Mulig nært forestående fare som kan fjre til mindre persorskade eller fysisk skade dersom den ikke unngås. |
2.2 Skilting for fysisk skade
| Skilting Betydning | |
| ADVARSEL | Adversel om mulig fysisk skade |
2.3 Generelle sikkerhetsinstruktjoner
Les reparasjonshandboken og fIg instruksjonene i den.
Gå systematisk fram og følg instruksjonene for lokalisering og reparasjon av feil.
Fare for elektrisk støt på grunn av strømførende deler
Feil ved reparasjoner på elektriske componenter kan före til elektrisk støt!
Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. standard VDE 0701 eller gjeldende nasjonale standarder.
Fare for personskade pa grunn av skarpe kanter.
Bruk vernehansker!
Fare for à knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og tekniisk service pa grunn av tunge, bevegelige deler.
Bruk vernesko!
Sikre tungekomponenter fora hinde at de faller ned.
Ikke for kroppsdeler inn i bevegelige komponenter.
Fare for apparatets sikkerhet/funksjon.
Fare for skade pa deleer som er folsomme overfor elekstrostatisk utlading (ESD).
Bruk kun originale reservedeler!
Ikke berør modulene, inkludert tilkoblingene og lederne.
2.3.2 Adversel-struktur
FARE
Frittligende strømforende deler
Livesfare pogrann av drepende elektrisk stot.
Koble apparatuset fra strømnettet.
Ikke berør innkapslingen, rammen eller komponentene.
Bruk en sikkerhetsbryter dersom det mä utføres tester mens det tilføres strøm.
Kontroller at jordkabelens motstand ikke overskrider de standardiserte verdiene.
VAER ForsIKTIG
Personskader ved at man skjærer seg pa skarpe kanter.
Bruk vernehansker.
Bruk personlig verneutstyr.
VAER ForsIKTIG
Oppladete kondensatorer
Fare for personskade pa grunn av elektrisk stot og reaksjon pa elektrisk stot.
Lad ut kondensatorei apparatet for du utforer arbeidet.
ADVARSEL
Dersom det oppstar feil, kan berorbare ledende deler vare stromforende.
Livesfarepgrunnavdrependelelektriskstot.
Koble apparatet fra strømnettet.
Ikke berør innkapslingen, rammen eller komponentene.
Bruk en sikkerhetsbryter dersom det ma utfores tester mens det tilfores strom.
Kontroller at jordkabelens motstand ikke overskrider de standardiserte verdiene.
ADVARSEL
KOMPONENTER med elektrostatisk fare.
Komponenter kan bli odelagt nár de berøres.
Det ma installereres et beskyttesessystem mot elekrostatisk oppladning f#r det utfores arbeider som involverer componenter med elekrostatisk fare.
Falg tiltakene for a beskytte komponenter med elekstrostatisk fare.
ADVARSEL
Komponenter kan bli ødelagt pa grunn av uomtenksom utskiftning av deler.
Komponenter kan bli odelagt nár de berøres.
Utfor feilsøking før komponenter skiftes ut.
Kontroller systematisk.
Falg den tekniske dokumentasjonen.
Unnga unodvendig utskiftning av komponenter.
3 VERKTØY OG HJELPEMIDLER
| Betegnelse | Detaljer | Bilde |
| Torx-skrutrekker med T20 bits og hull (00340764) | 100 mm, for skruer med splint | |
| Torx-skrutrekker med T15 bits | Lengde 80 mm | |
| Flat skrutrekker | blad 10 mm x 1,6 mm x 200 mm | |
| Spisstang [00340871] | Lengde: 200 mm, rett |
4 REPARASJON
4.1 Skifte ut spylearmer

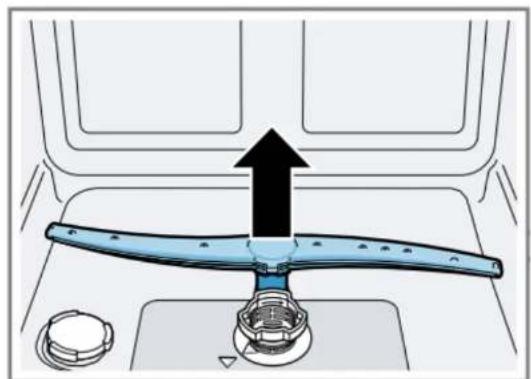

4.1.1 Demontere nedre spylearm
Skyv nedre spylearm opp.
4.1.2 Montere nedre spylearm
Sett inn den nedre spylearmen. Den klikker pa plass.
4.2 Skifte ut filtrene
4.2.1 Demontere filtrene

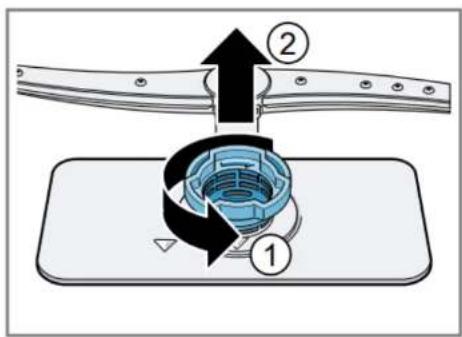

Drei det grove filteret (1) mot urviseren og ta ut filtersystemet (2).

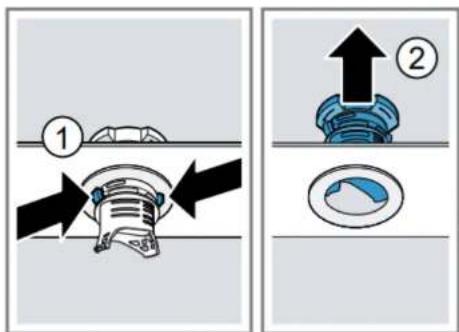

Trykk inn laseknappene (1) og dra opp det grove filteret (2).
4.2.2 Montere filtrene
- Monter filtersystemet pa nytt.
Pase at lasehempene pa det grove filteret smekker pa plass. - Sett filtersystemet inn i apparatet og drei det grove filteret med urviseren.
Pase at pilmarkeringene stemmer overens.
4.3 Skifte ut deksel pa tommepumpe
Forutsetninger:
Ta ut over- og underkurven.
Demonter filtrene.
Tom ut eksisterende vann. Bruk en svamp om nadvendig.
4.3.1 Demontere deksel pa tommepumpe
VAER ForsIKTIG
Fare for personskade
Bruk vernehansker.
Fjern forsiktig avleiringer av uvedkommende partikler.

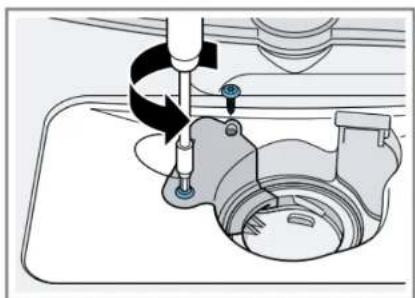

Løsne skruene i pumpedeksklet (T 20 torx).

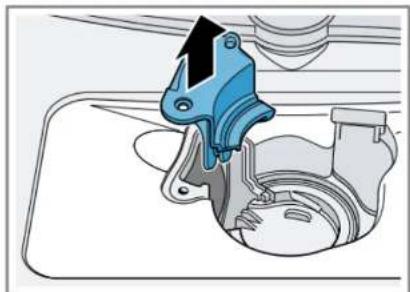

Dra pumpedeksklet opp.
Fjern matrester og uvedkommende partikler fra innsiden av apparatet.
4.3.2 Montere deksel på tømmepumpe
Trykk det ned og skru det inn.
Monter filtersystemet.
Overopphetning av nettilkoblingen!
Fare for branni apparatus
To sterke pinner på haver side hinder at pluggen løsner eller frakobles apparatet utilsiktet.

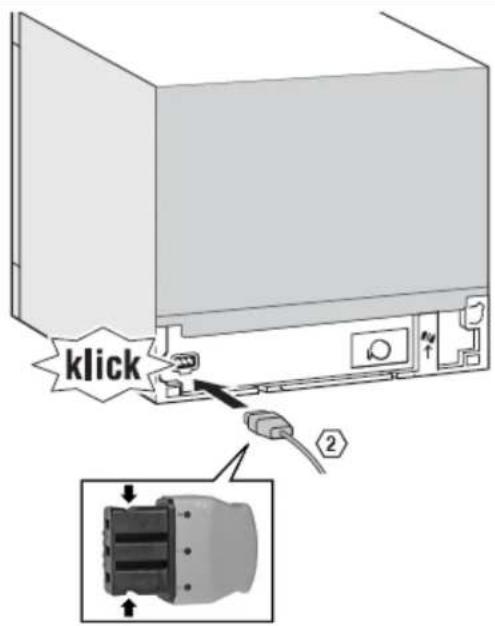

4.4.1 Montering
4.4.2 Demontering
Pluggen tas ut av kontakten i apparatet ved at den beveges forsiktig til sider og samtidig trekkes.
4.5 Kurvsystemer
60 cm modellene har 2 kurver.
45 cm modellene har bare en kurv.

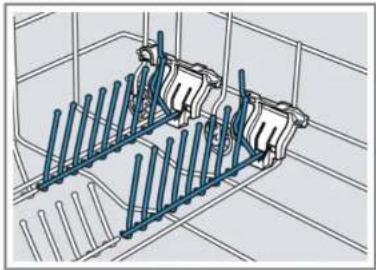

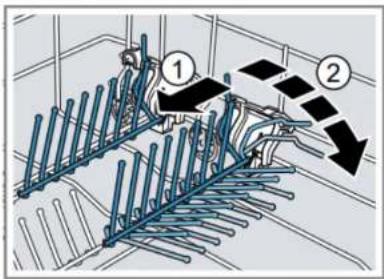

4.5.1 Sammenleggbare tallerkenpinner
De passer inn i et spor i plaststøten pa siden.
Trykk armenframover nár tallerkenpinnene ikke behoves.
4.6 Skifte ut utvendig innkapsling
Forutsetting:
Apparatet er koblet fra strømnettef.

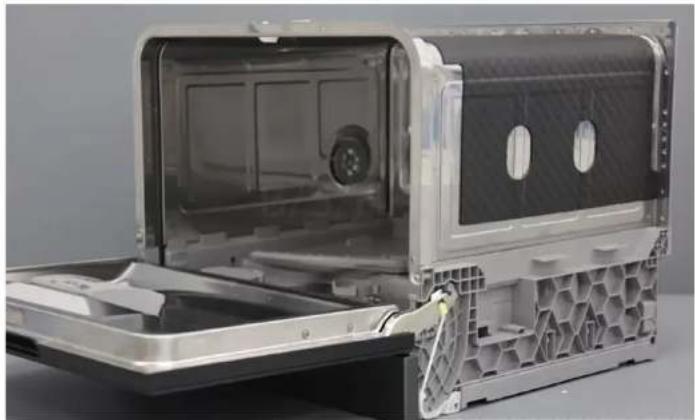

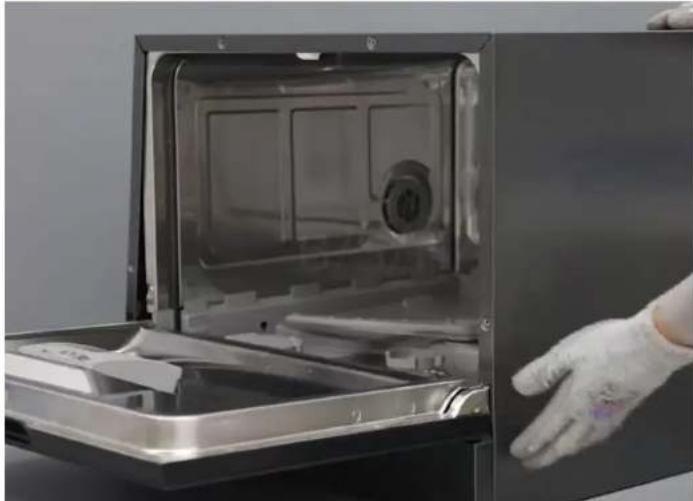

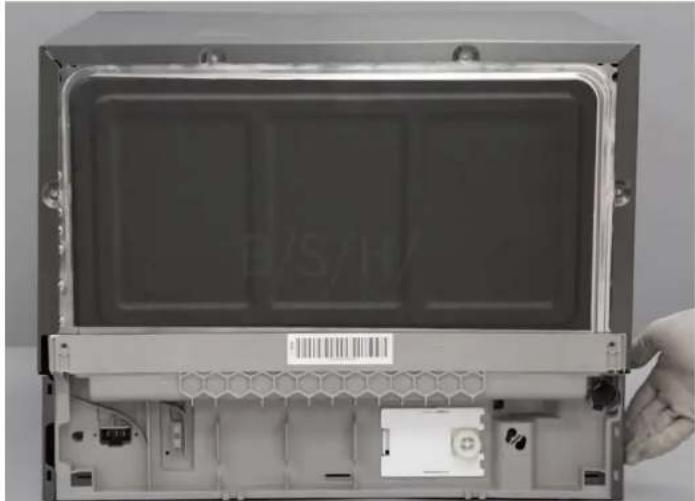

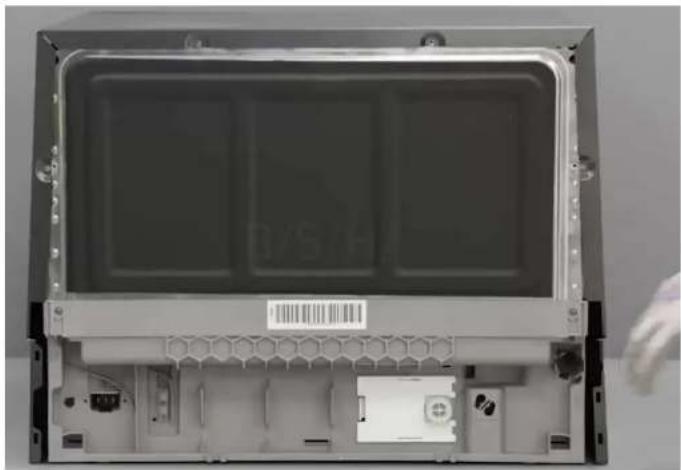

4.6.1 Demontere utvendig innkapsling
Apne doren.

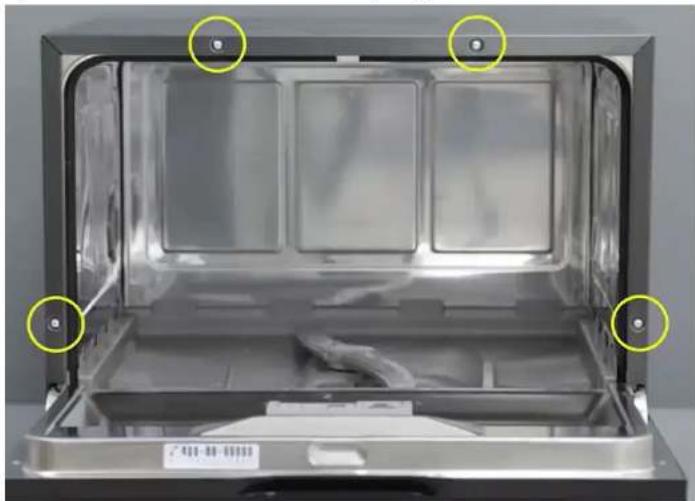

Fjern de 4 torx T20 skruene fra innkapslingens forside.
Fjern de 4 torx T20 skruene fra innkapslingens bakside.

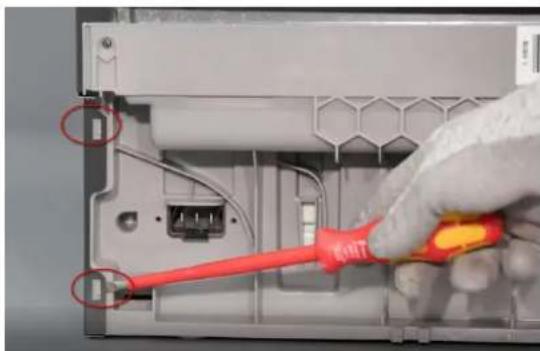

Løsne de to nedre hempene pa haver side.

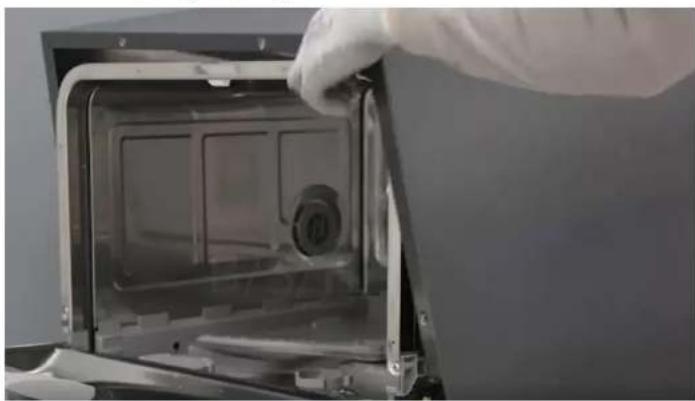

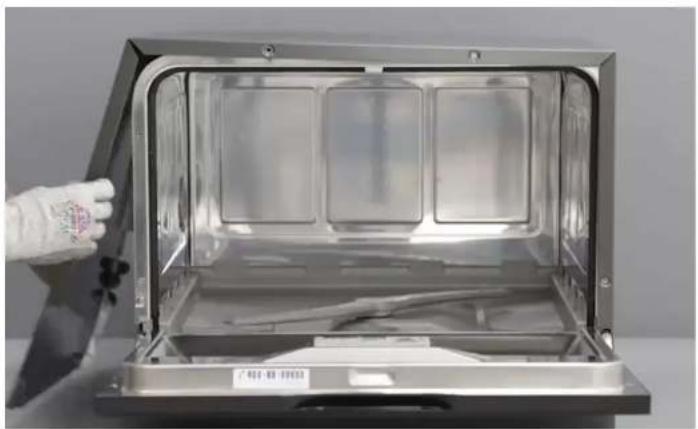

Ta av innkapslingen.
4.6.2 Montere innkapsling
Plasser innkapslingen på apparatet
Bank lett pa bakre nedre del pa begge sider for a sette innkapslingen pa plass.
Banklettpafremredelpa beggesiderfora setteinnkapslingen endeligpplass.
Skru inn de 4 torx 20-skruene pa for- og bakside.
Monter jordkabelen i nedre sukkel.
Monternedrekdsel.
4.7 Skiffe ut ytterdor

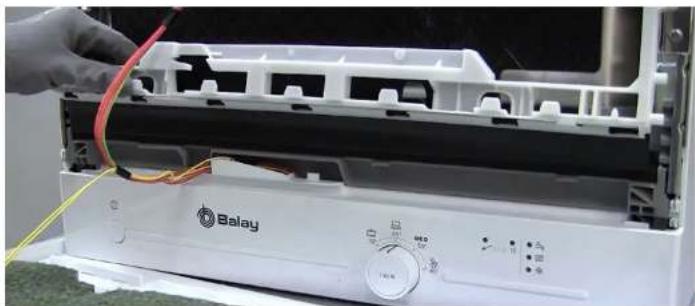

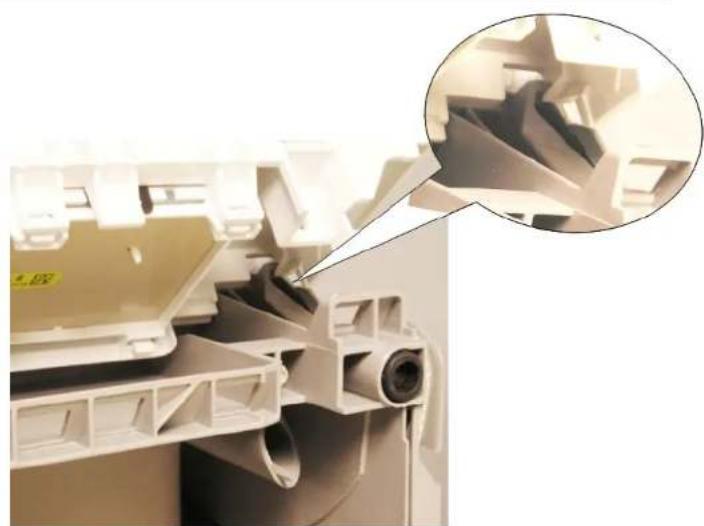

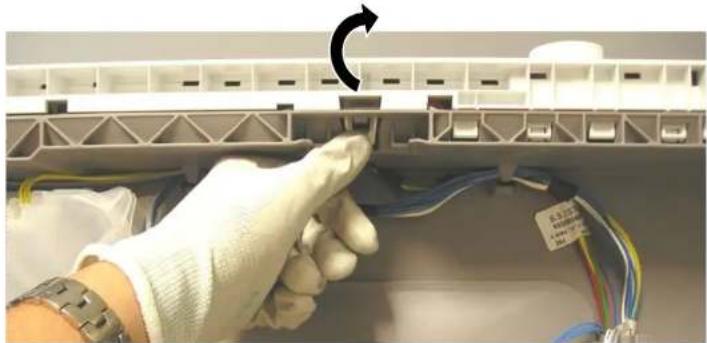

Forutsetninger:
Apparatet er koblet fra strømnettef.

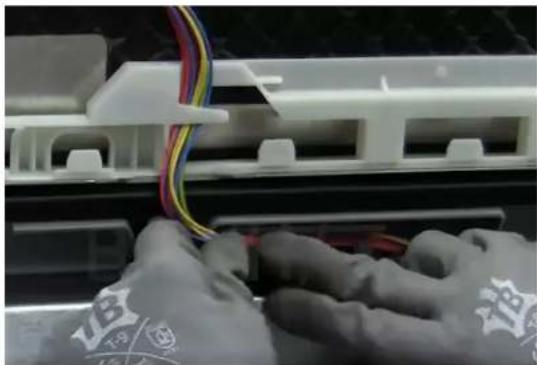

Plasser kablene og sikre dem pa plass med teip.
Sett den ytre doren pa plass pa nedre stotte for dorpakning.
Apparatet er koblet fra strømnettef.
Trykk inn festepinnen.
- Trek betjeningspanelet opp.
4.8.2 Monter betjeningspanelet.
- Plasser betjeningspanelet sik at panelets pinne glir under sukkelforgen av plast.
Trykk til festepinnen sitter forsvarlig pa plass.
4.9 Skiffe ut vaskemiddellokk pa dispenser
En liters skrutrekker kan brukes som verktoy for a vippe dekslet opp.
Forutsetting:
Apparatet er koblet fra strømnetteft.
Skyv vaskemiddellokket 5 mm innover.
- Bruk et verktøy for á t a vaskemiddellokket ut fra undersiden av føringsskinnene og ta vaskemiddellokket ut pa oppskinen av føringsskinnene.
Fjern fjaeren.
4.9.2 Sette inn fjaren
- Sett den lange enden av fjaren inn monteringshullet i dispenserseneheten (1).
- For den korte kanten av fjaren inn i monteringshullet i vaskemiddellokket (2).
- Trykk lokket pa dispensersen (3).
- Før vaskemiddellokket i foringsskinnene på den ene sider, til 5mm på fullstendig apen posisjon. Bruk lite kraft og trykk mot motsatt side av foringsskinnene.
- Kontroller funksjonen til vaskemiddellokket.
4.10 Skifte ut nedre ørpakning
Forutsetting:
Den ytre doren er demonter.

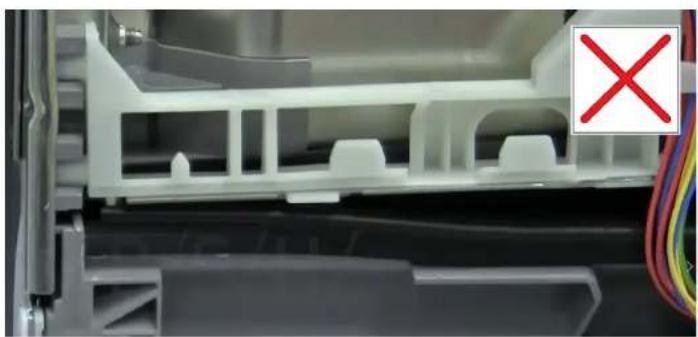

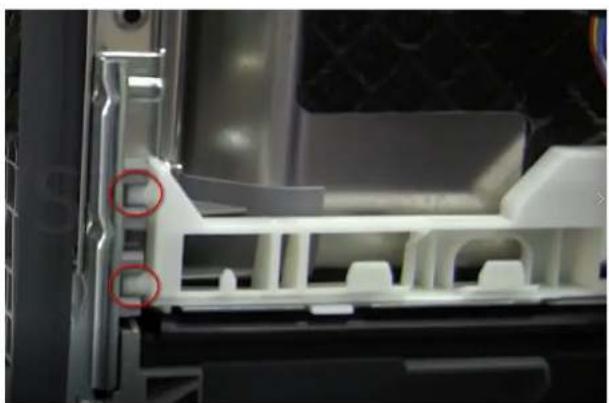

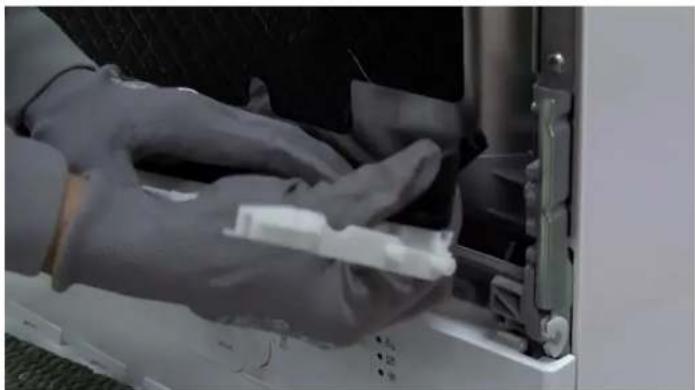

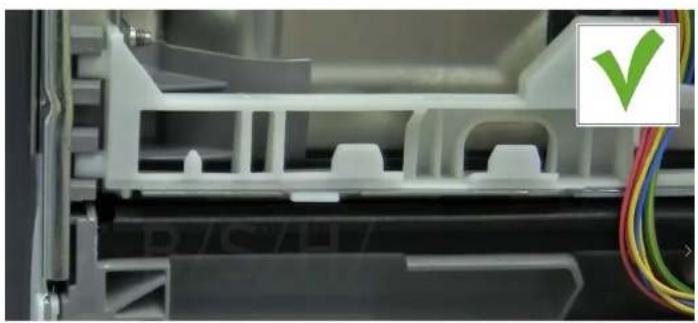

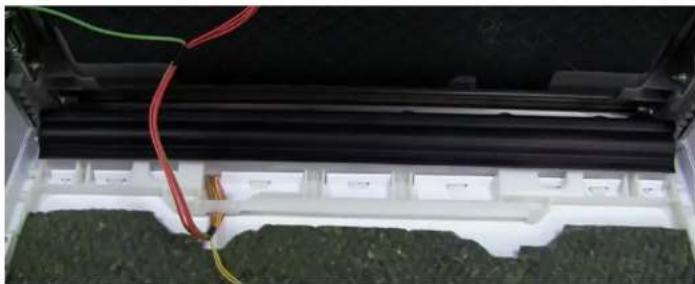

4.10.1 Demontere den nedre dorpakningen

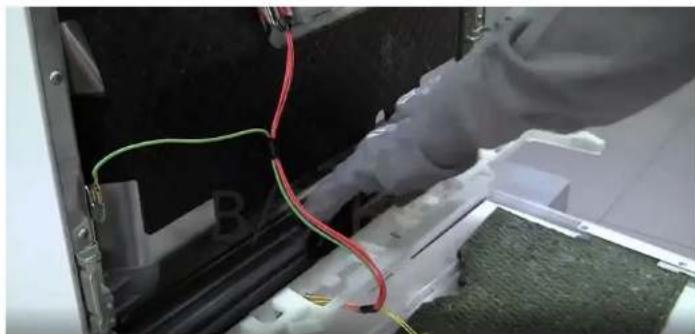

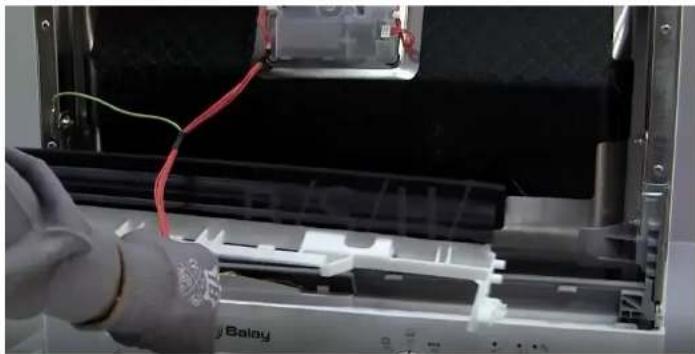

Fjern det fra nederste festeposisjon.
Trekk opp for a Iosne fra sukkelen.
4.10.2 Montere den nedre dorpakningen
Bruk hendene for a trykke den nedre pakningen inn pa hele sukkelen sa den sitter forsvarlig pa plass.
Kontroller at pakningen flukter med nedre sukkel.

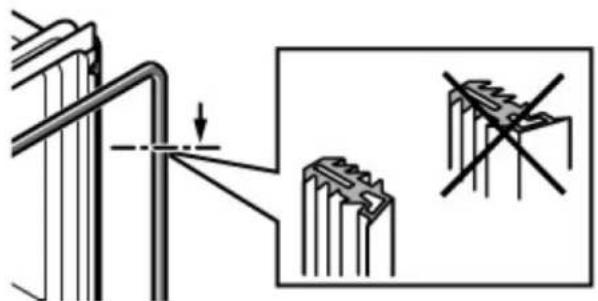

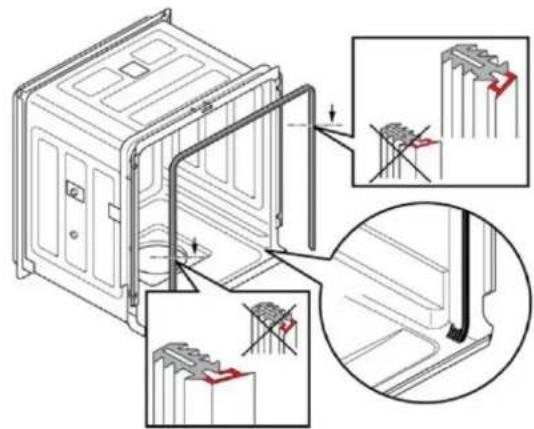

4.11 Skiffe ut dorpakning
Forutsetting
Apparatet er koblet fra strømnettef.

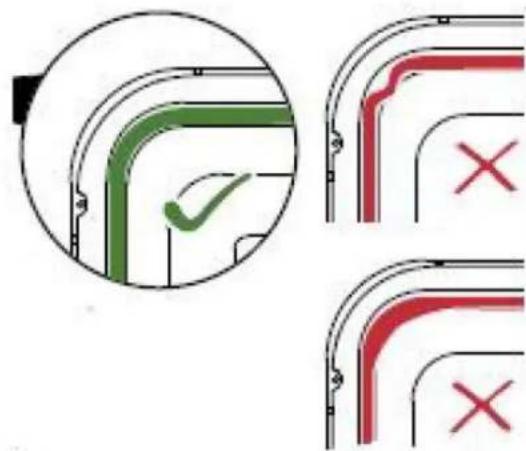

Pase at hjornene ikke er boyd ellr vridd.

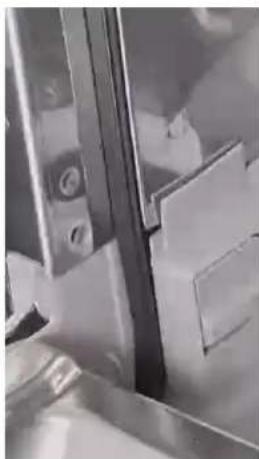

Plasser pakningens Ende rett framover, under den indre doren. Pakningen bør i størst mulig grad hvile mot siden av beholderen.
4.12 Skifte ut nedre deksel
Forutsetting
Apparatet er koblet fra strømnettef.
4.13 Skiffe ut dorfjærer
Forutsetning
Apparatet er koblet fra strømnettef.
Apparatet har to fjaerer som kontrollerer apne- og lukkekraften til oppvaskmaskinens d. De er plassert pa begge sider av apparatet.
Fjaerspenningen overfores til hengselet via et tau, gjennom en strammemekanisme av plast.
Fjaerkraften kan/DDke justeres.
Fjærøn og overføringsystemet justeres automatisk i forhold til d'rens vekt.

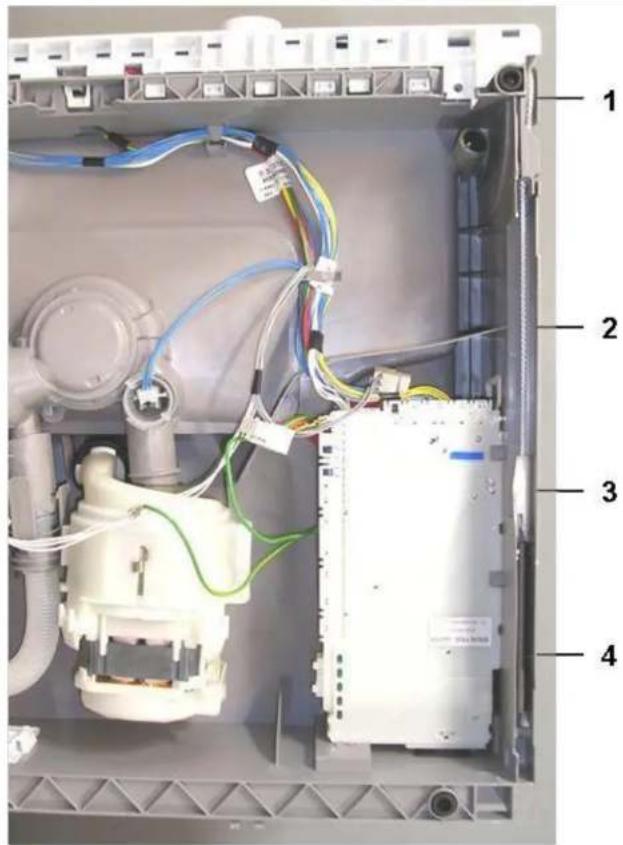

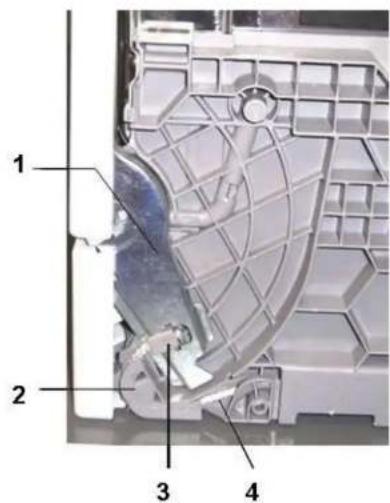

1 Hengsel
2 Lopehjul
3 Festestykke for tau
4 Tau
1 Lopehjul
2 Tau 4 Strammejær
4.14 Skifte ut hengsel
Forutsetninger:
Apparatet er koblet fra strømnettelet.
Løsne fra kabinettene.

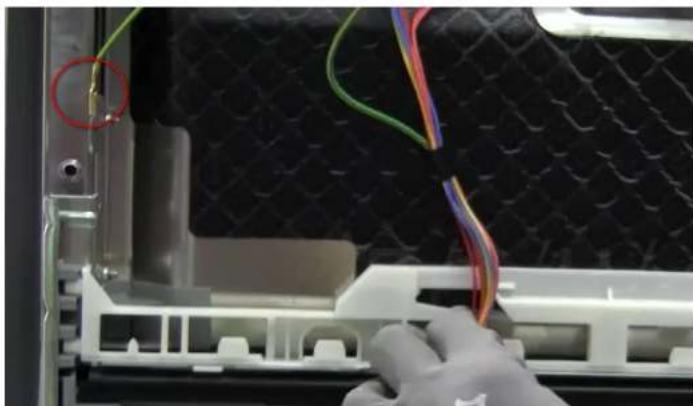

4.14.1 Demontere hengsel
Løsne hempen med en skrutrekker (1).
Trekk utover (2).
Koble jordforbindelsen fra hengselet.
4.14.2 Montere hengsel
FARE
Fare for elektrisk støt på grunn av stromførende deler
Fare for personskade pa grunn av elektrisk stot og reaksjon pa elektrisk stot.
Elektriske komponenter skal repareres av kualifisert elektriker.
Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. standard VDE 0701 eller gjeldende nasjonale standarder.
Plasser hengselet pa apparatet (1).
Risk for personskada pa ground av skarpa kanter.
4.3 Byte av avloppspumplocket
Förberedelser:
Koppla bort apparaten fran elnätet.
4.12 Byte av det unde locket
Förberedelser:
Apparaten ar frankopplad fran elnätet.
