GHE 355 - Saha STIHL - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi GHE 355 STIHL PDF-muodossa.
| Merkki | STIHL |
| Malli | GHE 355 |
| Tuotetyyppi | Sähkökäyttöinen puutarhamurskain |
| Mitat (P x L x K) | 122 x 50 x 141 cm |
| Paino | 30 kg (vakioversio) |
| Syöttöjännite | 230 V ~ (50 Hz) |
| Ottoteho | 2500 W (vakioversio), 2000 W (GB/CH) |
| Oksien maksimihalkaisija | 35 mm |
| Moottorin nimellisnopeus | 2750 rpm |
| Äänenpainetaso (L_pA) | 94 dB(A) |
| Taattu äänitehotaso | 100 dB(A) |
| Suojausluokka | I |
| Suojauksen tyyppi | IPX4 (suojattu roiskevedeltä) |
| Murskattavat materiaalit | Pehmeät jätteet (lehdet, kuoret) ja kovat (oksat, pensaat) |
| Syöttösuppilon tilavuus | Suuri syöttöaukko haarautuneille oksille |
| Leikkuujärjestelmä | Terälevy yhdistelmäterillä, siipiterillä ja hakkuuterillä |
| Terien huolto | Terotus mahdollista, säännöllinen kulumisen tarkistus |
| Turvalaitteet | Uudelleenkäynnistyksen estolukko, lukitus, hidastusjarru, suojakotelot |
| Lämpösuojaus | Ylikuormitusrele automaattisella pysäytyksellä |
| Pyörien halkaisija | 250 mm |
| Yleiset varaosat | Terälevy (6011 700 5100), terät (useita viitenumeroita) |
| Takuu ja korjattavuus | Huolto suositellaan valtuutetulla jälleenmyyjällä, varaosia saatavilla |
Usein kysytyt kysymykset - GHE 355 STIHL
Käyttäjien kysymyksiä aiheesta GHE 355 STIHL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GHE 355 - STIHL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GHE 355 merkiltä STIHL.
KÄYTTÖOHJE GHE 355 STIHL
kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.
STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.
Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.
Tri Nikolas Stihl

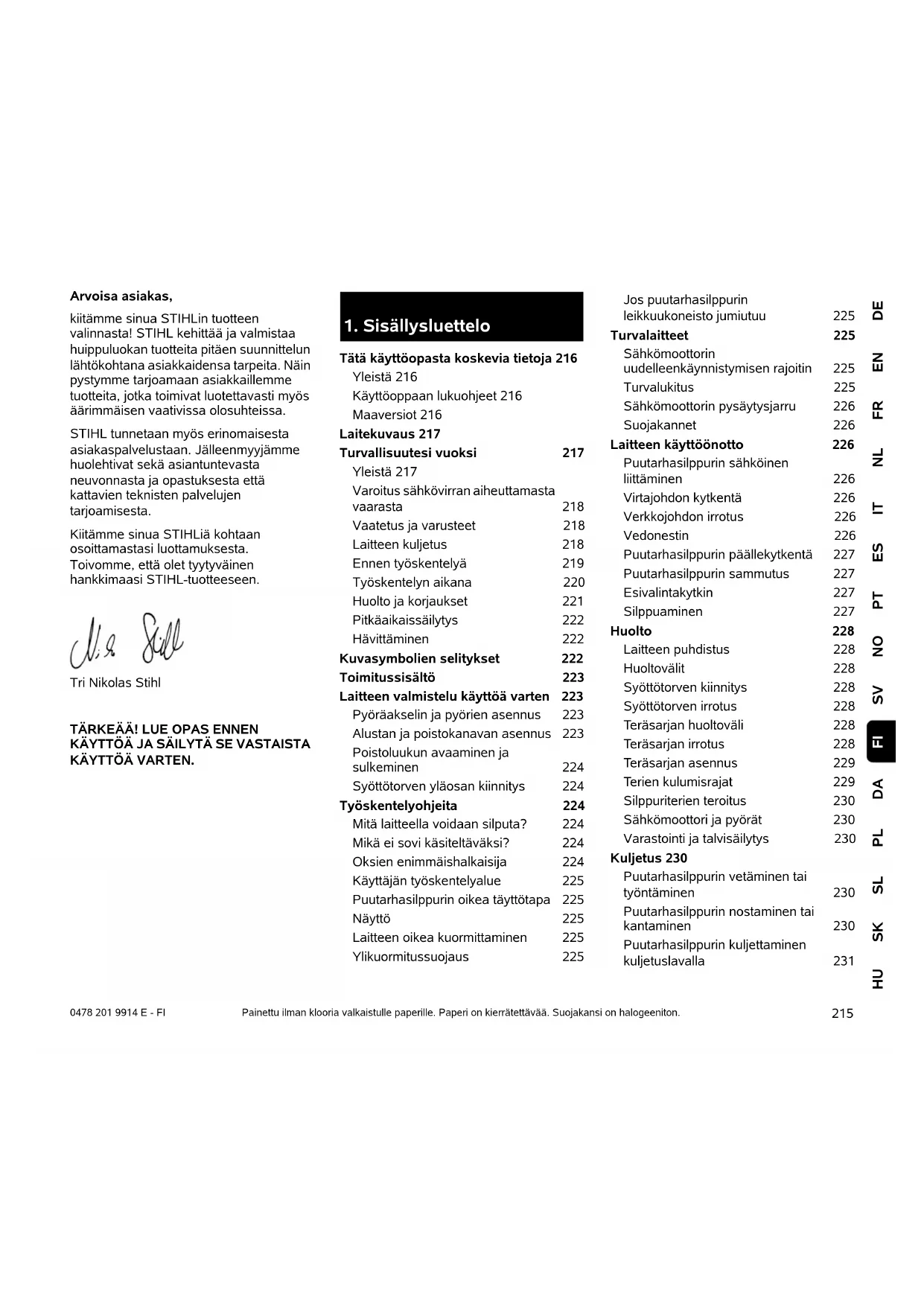

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.
1. Sisällysluettelo
Tätä käyttöopasta koskevia tietoja 216
Yleistä 216
Käyttöoppaan lukuohjeet 216
Maaversiot 216
Laitekuvaus 217
Turvallisuutesi vuoksi 217
Yleistä 217
Varoitus sähkövirran aiheuttamasta vaarasta 218
Vaatetus ja varusteet 218
Laitteen kuljetus 218
Ennen työskentelyä 219
Työskentelyn aikana 220
Huolto ja korjaukset 221
Pitkäaikaissäilytys 222
Hävittäminen 222
Kuvasymbolien selitykset 222
Toimitussisältö 223
Laitteen valmistelu käyttöä varten 223
Pyöräakselin ja pyörien asennus 223
Alustan ja poistokanavan asennus 223
Poistoluukun avaaminen ja sulkeminen 224
Syöttötorven yläosan kiinnitys 224
Työskentelyohjeita 224
Mitä laitteella voidaan silputa? 224
Mikä ei sovi käsiteltäväksi? 224
Oksien enimmäishalkaisija 224
Käyttäjän työskentelyalue 225
Puutarhasilppurin oikea täyttötapa 225
Näyttö 225
Laitteen oikea kuormittaminen 225
Ylikuormitussuojaus 225
Jos puutarhasilppurin
leikkuukoneisto jumiutuu 225
Turvalaitteet 225
Sähkömoottorin
uudelleenkäynnistymisen rajoitin 225
Turvalukitus 225
Sähkömoottorin pysäytysjarru 226
Suojakannet 226
Laitteen käyttöönotto
Puutarhasilppurin sähköinen liittäminen 226
Virtajohdon kytkentä 226
Verkkojohdon irrotus 226
Vedonestin 226
Puutarhasilppurin päällekytkentä 227
Puutarhasilppurin sammutus 227
Esivalintakytkin 227
Silppuaminen 227
Huolto 228
Laitteen puhdistus 228
Huoltovälit 228
Syöttötorven kiinnitys 228
Syöttötorven irrotus 228
Teräsarjan huoltoväli 228
Teräsarjan irrotus 228
Teräsarjan asennus 229
Terien kulumisrajat 229
Silppuriterien teroitus 230
Sähkömoottori ja pyörät 230
Varastointi ja talvisäilytys 230
Kuljetus 230
Puutarhasilppurin vetäminen tai työntäminen 230
Puutarhasilppurin nostaminen tai kantaminen 230
Puutarhasilppurin kuljettaminen kuljetuslavalla 231
Ympäristönsuojelu 231
Hävittäminen 232
Vaatimustenmukaisuusvakuutus 232
EU-
vaatimustenmukaisuusvakuutus
Puutarhasilppuri STIHL
GHE 355.0, GHE 375.0 232
Tekniset tiedot 232
REACH 233
Vianetsintä 233
Huelto-ohjelma 234
Luovutustodistus 234
Huoltotodistus 234
2. Tätä käyttöopasta koskevia tietoja
2.1 Yleistä
Tämä käyttöohje on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.
STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.
Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.
Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.
Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.
2.2 Käyttöoppaan lukuohjeet
Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.
Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.
Katselusuunta:
Katselusuunta, kun käyttöoppaassa lukee vasen ja oikea:
Käyttäjä seisoo laitteen takana (työasento).
Kappaleviite:
Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇔ 4.)
Tekstikohtien merkintä:
Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.
Käsittelyvaiheet, jotka vaativat käyttäjän toimia:
- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...
Yleiset luettelot:
– tuotteen käyttö urheilutapahtumissa tai kilpailuissa
Varoituksia tai lisäohjeita sisältävät tekstit:
Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:
Vaara!
Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.
Varoitus!
Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.
Varo!
Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.
Ohje
Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.
Tekstit, joissa on kuvaviittauksia:
Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.
Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.
2.3 Maaversiot
STIHL toimittaa laitteet toimitusmaan mukaan erilaisilla pistokkeilla ja katkaisimilla varustettuna.
Kuvissa olevissa laitteissa on europistokkeet. Toisenlaisilla pistokkeilla varustetut laitteet liitetään verkkoon vastaavasti.
3. Laitekuvaus
1 Peruslaite
2 Syöttötorven alaosa
3 Kädensija
4 Syöttötorven yläosa
5 Kiinnitysruuvit
6 Poistokanava
7 Tukijalusta
8 Pyörä
9 Kytkin
10 Vedonestin
11 Pistoke GHE 355
12 Pistoke GHE 375
13 Tyyppikilpi, jossa konenumero
4. Turvallisuutesi vuoksi
4.1 Yleistä
Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.
Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet
hyvässä tallessa myöhempää käyttöä varten.
Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.
Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.
Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.
Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.
Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.
Tukehtumisvaara!
Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.
Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.
Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin
kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.
Laite on tarkoitettu yksityiskäyttöön.
Huomio – onnettomuusvaara!
STIHLin puutarhasilppurit on tarkoitettu oksien ja kasvijätteiden silppuamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.
Puutarhasilppuria ei saa käyttää (luettelo ei ole täydellinen)
- muille materiaaleille (esimerkiksi lasille tai metallille)
– töihin, joita ei ole kuvattu tässä käyttöohjeessa
– elintarvikkeiden valmistukseen (esimerkiksi jään murskaamiseen tai mäskeihin).
Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.
Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.
Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.
Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.
Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.
4.2 Varoitus sähkövirran aiheuttamasta vaarasta
Huomio! Sähkoiskun vaara!
Verkkojohto, verkkopistoke, käyttökatkaisin ja liitäntäjohto ovat
sähköturvallisuuden kannalta erityisen tärkeitä. Vaurioituneita johtoja, pistorasioita ja pistokkeita tai määräysten vastaisia liitäntäjohtoja ei saa käyttää sähköiskuvaaran takia.
Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta.
Laitteen saa ottaa käyttöön vain, kun virtajohto on kelattu auki.
Jos käytät johtokelaa, vedä johto aina ennen käyttöä kokonaan pois kelalta.
Älä koskaan käytä viallista jatkojohtoa. Vaihda viallisten johtojen tilalle uudet äläkä korjaa jatkojohtoja.
Jos verkko- tai jatkojohto vaurioituu käytön aikana, erota se heti verkkovirrasta. Älä koskaan kosketa vaurioitunutta verkko- tai jatkojohtoa.
Laitetta ei saa käyttää, jos johdot ovat vaurioituneet tai kuluneet. Tarkista etenkin verkkoliitäntäjohto vaurioiden ja haurastumisen varalta.
Huolto- ja korjaustoimenpiteitä verkkoliitäntäjohdolle saa suorittaa vain alan ammattilainen.
Sähköiskun vaara!
Älä liitä viallista johtoa sähköverkkoon äläkä kosketa viallista johtoa, ennen kuin se on irrotettu verkosta.
Älä kosketa leikkuuyksiköitä (teriä) ennen kuin laite on erotettu verkosta.
Varmista aina, että käytettävissä verkkojohdoissa on riittävä suojaus.
Älä työskentele sateella tai märässä ympäristössä.
Käytä ainoastaan ulkokäyttöön tarkoitettuja, kosteuseristettyjä
jatkojohtoja, jotka sopivat laitteen kanssa käytettäväksi (⇒ 10.).
Irrota liitäntäjohto pitämällä pistokkeesta ja pistorasiasta kiinni; älä vedä johdoista.
Älä jätä laitetta suojaamattomana sateeseen.
Jos laite liitetään virtalaitteeseen, on muistettava, että virran heilahtelut voivat vioittaa laitetta.
Liitä laite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisätietoja saat sähköasentajalta.
4.3 Vaatetus ja varusteet
Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai jalassa.
Käytä aina nahkaisia suojakäsineitä, joissa on suljettu ranneke, työn aikana ja erityisesti myös huoltotöiden laitetta kuljetettaessa.
Käytä aina työn aikana suojalaseja ja kuulosuojaimia. Käytä niitä koko työskentelyn ajan.
Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä
kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana.
Pitkät hiukset on pidettävä kiinni ja suojassa (liina, päähine) aina, kun laitetta käytetään ja huolletaan.
4.4 Laitteen kuljetus
Käytä aina suojakäsineitä (⇒ 4.3), jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.
Älä siirrä laitetta sähkömoottorin ollessa käynnissä. Pysäytä sähkömoottori, anna terien pysähtyä ja vedä verkkopistoke irti ennen kuljetusta.
Sähkömoottorin tulee olla jäähtynyt laitetta kuljetettaessa.
Kuljeta laitetta vain syöttötorvi ohjeenmukaisesti kiinnitettynä.
Paljaat terät voivat aiheuttaa vammoja!
Etenkin laitetta kallistettaessa on paino huomioitava.
Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).
Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.) käyttöoppaassa mainituista kiinnityskohdista. (⇒ 12.3)
Vedä tai työnnä laitetta vain kävelyvauhdilla. Sitä ei saa hinata!
Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.
4.5 Ennen työskentelyä
Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.
Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.
Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattiliikkeestä.
Loukkaantumisvaara!
Kuluneet tai vaurioituneet osat (esim. tylsät terät) voivat vaikuttaa laitteen turvallisuuteen ja aiheuttaa käyttäjälle vammoja.
Ennen käyttöönottoa on tarkistettava ja varmistettava seuraavat asiat:
– Laite on käyttökuntoinen. Se tarkoittaa, että suojukset ja turvalaitteet ovat paikoillaan ja moitteettomassa kunnossa,
– Sähköliitäntä tehdään ohjeenmukaisesti asennettuun pistorasiaan.
– Liitäntä- ja jatkojohdon, pistokkeiden ja pistorasian eristys on moitteettomassa kunnossa.
– Koko laite (esimerkiksi sähkömoottorin runko, suojalaitteet, kiinnitysosat, terät, teräakseli ja terälautaset) ei ole kulunut tai vioittunut.
– Laitteessa ei ole silputtavaa materiaalia ja syöttötorvi on tyhjä,
– Kaikki ruuvit, mutterit ja muut kiinnitysosat ovat paikoillaan ja kiristetty. Kiristä löysät ruuvit ja mutterit ennen käyttöönottoa (huomioi kiristystiukkuudet).
– Silputtava materiaali on valittu esivalintakytkimellä (kova tai pehmeä materiaali).
Loukkaantumisvaara! Silputtavan materiaalin tyypin asetus määrittää terien pyörimissuunnan. Käyttäjä voi loukkaantua vakavasti, jos silputtava materiaali sinkoutuu takaisin väärän asetuksen vuoksi.
Käytä laitetta vain ulkona, ei liian lähellä seinää tai muuta jäykkää esinettä, jotta pienennetään loukkaantumisvaaraa ja esinevahinkojen vaaraa (käyttäjä ei pääse väistämään, lasien rikkoutumisvaara, auton naarmuuntuminen jne.).
Laitteen pitää olla tukevasti paikallaan tasaisella ja lujalla alustalla.
Älä käytä laitetta kivetyllä, soran peittämällä pinnalla, koska ulos tuleva aines voi aiheuttaa vammoja.
Varmista ennen jokaista käyttökertaa, että laite on suljettu ohjeiden mukaisesti. (⇒ 11.3)
Perehdy käyttökatkaisimeen, jotta osaat toimia nopeasti ja oikein hätätapauksissa.
Syöttötorvessa olevan roiskesuojan on peitettävä täyttöaukko ja sen on oltava vahingoittumaton. Vaihda viallinen roiskesuoja.
Loukkaantumisvaara!
Laitteen saa ottaa käyttöön vain sen ollessa ohjeenmukaisesti asennettuna. Jos laitteesta puuttuu osia (esimerkiksi pyöriä), kuvattuja turvavälejä ei voida enää noudattaa. Lisäksi laitteen vakaus heikkenee.
Varmista ennen käyttöönottoa, että laite on ohjeenmukaisessa tilassa!
Ohjeenmukainen tarkoittaa, että laite on täysin koottu. Erityisesti se tarkoittaa, että
– syöttötorven yläosa kiinnitetty alaosaan
– syöttötorvi on asennettu peruslaitteeseen ja molemmat kiinnitysruuvit on kiristetty käsitiukkuuteen
– pyöräjalusta on kokonaan kiinnitetty
– molemmat pyörät on kiinnitetty
- kaikki suojalaitteet (esimerkiksi poistokanava ja roiskesuoja) ovat paikallaan ja kunnossa
– leikkuuyksikko (terälautanen) on kiinnitetty
- kaikki terät on ohjeenmukaisesti kiinnitetty.
Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa.
Tarkasta terälautasen vauriot, muodonmuutokset ja vääntymät silmämääräisesti ja vaihda tarvittaessa.
4.6 Työskentelyn aikana
Älä työskentele milloinkaan niin, että lähistöllä on muita, etenkään lapsia tai eläimiä.
Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.
Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.
Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.
Työskentelyalueen pitää olla koko käytön ajan siisti ja järjestyksessä. Poista riskitekijät kuten kivet, oksat, kaapelit jne., joihin voi kompastua.
Käyttäjä ei saa seisoa laitetta korkeammalla.
Käynnistys:
Siirrä laite ennen käynnistystä tasaiseen paikkaan ja aseta se maahan suoraan. Laite ei saa missään tapauksessa olla makuulla käytön aikana.
Käynnistä laite varovasti ja kohdan "Laitteen käyttöönotto" ohjeiden mukaisesti. (⇒ 10.5)
Älä seiso poistoaukon edessä poltto- tai sähkömoottoria käynnistettäessä. Puutarhasilppurissa ei saa olla silputtavaa materiaalia, kun se käynnistetään. Silputtavaa materiaalia voi sinkoutua ulos ja se voi aiheuttaa vammoja.
Laitetta ei saa kallistaa moottoria käynnistettäessä.
Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti käyttökytkimellä "leikkimistä".
Sähkömoottori voi ylikuumentua!
Tämän laitteen käynnin aikana tapahtuvat jännitevaihtelut voivat epäedullisissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kytketyille laitteille.
Tässä tapauksessa on tehtävä asiaankuuluvat toimenpiteet (esim. tehtävä liitäntä toiseen virtapiiriin, käytettävä laitetta alhaisemman impedanssin virtapiirissä).
Työskentely:
Loukkaantumisvaara!
Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.
Laitteen ollessa käynnissä kasvoja tai muita kehon osia ei saa pitää syöttötorven päällä tai poistoaukon edessä. Pidä pääsi ja kehosi aina riittävän etäällä täyttöaukosta.
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan. Silmiin,
kasvoihin, sormiin tai käsiin voi tulla vakavia vammoja.
Säilytä koko ajan tasapainosi ja tukeva seisonta-asento. Älä kurottele eteenpäin.
Roiskesuojalle ei saa tehdä muutoksia käytön aikana (poistaa, nostaa pystyyn, jättää puristuksiin, vioittaa jne.).
Laitetta täyttäessään käyttäjän tulee seistä ilmoitetulla työskentelyalueella. Pysyttele koko käytön ajan työskentelyalueella poissa poistoaukon luota. (⇒ 8.4)
Loukkaantumisvaara!
Käytön aikana silputtavaa materiaalia voi sinkoutua takaisin ylös. Käyttäjä voi saada vakavia vammoja kasvoihin, silmiin ja käsiin. Käytä siksi suojalaseja ja suojakäsineitä (⇒ 4.3) ja pidä pää poissa täyttöaukon luota.
Älä koskaan kallista laitetta poltto- tai sähkömoottorin käydessä.
Jos laite kaatuu käytön aikana, pysäytä sähkömoottori välittömästi ja vedä verkkopistoke irti.
Jos vaihdat silputtavan materiaalin tyyppiä laitteen käytön aikana, sammuta laite ja odota, kunnes terät pysähtyvät. Aseta sitten esivalintakytkin muuttuneen materiaalityypin kohdalle (kova materiaali tai pehmeä materiaali).
Käytettäessä esivalintakytkintä käynnin aikana käyttöönotto on mahdollista vasta 6 sekunnin kuluttua.
Loukkaantumisvaara!
Syötettäessä oksia puutarhasilppuriin on vaara, että ne kimmachtavat takaisin. Käyttäjä voi loukkaantua vakavasti, jos silppuava materiaali potkaistaan takaisin. Käytä suojakäsineitä ja suojalaseja (⇒ 4.3)!
Varmista, että silppu ei keräänny poistoaukoon, koska tämä huonontaa silppuamistulosta tai voi aiheuttaa silputtavan materiaalin kimmahtamisen takaisin syöttötorvesta.
Puutarhasilppuria täytettäessä on varottava, ettei siihen pääse metalliosia, kiviä, muovia, lasia tai muita vieraita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöttötorvesta.
Loukkaantumisvaara!
Käyttäjä voi saada vakavia vammoja takaisin kimpoilevasta silppuavasta materiaalista ja vierasesineistä. Pidä vieraat esineet kaukana laitteesta ja poista tukokset välittömästi.
Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
Pysäytä sähkömoottori, vedä verkkojohto irti ja odota, kunnes kaikki pyörivät osat ovat pysähtyneet,
- ennen kuin poistut laitteen luota tai kun laite jää ilman valvontaa
– ennen kuin siirrät, nostat, kannat, kallistat, työnnät tai vedät laitetta - ennen kuin avaat kiinnitysruuvit tai avaat laitteen
- ennen kuin kuljetat laitetta
– ennen kuin korjaat jumiutumia tai poistat tukoksia leikkuuyksiköstä, syöttötorvesta tai poistokanavasta
– ennen kuin työskentelet terälautasen parissa
– ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä.
Jos leikkuukoneistoon pääsee vieraita esineitä, laitteesta kuuluu outoa ääntä tai se tärisee epätavallisen paljon, sammuta
sähkömoottori heti ja anna laitteen pyöriä pysähdyksiin. Vedä verkkopistoke irti, irrota syöttötorvi ja toimi seuraavasti:
– Tarkasta laitteen, varsinkin leikkuuyksikön (terien, terälautasen, teräkiinnityksen, teräruuvin ja kirstysrenkaan), vauriot ja teetä tarvittavat korjaukset ammattilaisella ennen kuin käynnistät laitteen uudelleen ja aloitat työt.
– Tarkasta leikkuuyksikön kaikkien osien tiukkuus ja kiristä ruuvit tarvittaessa (noudata kiristystiukkuuksia).
– Vaihdata tai korjauta vialliset osat ammattilaisella vastaavanlaatuisia osia käyttäen.
4.7 Huolto ja korjaukset
Aseta laite tukevalle ja tasaiselle alustalle, sammuta sähkömoottori ja vedä verkkopistoke irti ennen
puhdistus-, korjaus- ja muiden huoltotöiden aloittamista ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut.
Anna laitteen jäähtyä ennen huoltotöitä noin 5 minuutin ajan.
Verkkoliitäntäjohdon saa korjata tai vaihtaa vain valtuutettu sähköalan ammattilainen.
Ota ennen leikkuukoneiston huoltoa huomioon, että leikkuukoneisto saattaa lukkolaitteesta huolimatta pyöriä edelleen, vaikka virransyöttö on katkaistu.
Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.
Puhdistus:
Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 11.1)
Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).
Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.
Huoltotyöt:
Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.
Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL-varaosat tunnistaa STIHL-varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-varaosamerkinnästä. Pienikokoisiiin osiin voi olla merkitty ainoastaan STIHL-varaosamerkintä.
Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos
laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.
Käytä leikkuuyksikköä käsitellessäsi aina suojakäsineitä (⇒ 4.3) ja noudata erityistä varovaisuutta.
Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti leikkuuyksikön kaikki ruuvit, on kiristetty tiukalle, jotta laite on aina käyttöturvallinen.
Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.
4.8 Pitkäaikaissäilytys
Anna laitteen jäähtyä n. 5 minuutin ajan, ennen kuin jätät laitteen suljettuun tilaan.
Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).
Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).
Varastoi laite käyttökuntoisena.
Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle.
Varastoi puutarhasilppuri vain syöttötorvi kiinnitettynä.
Paljaat terät voivat aiheuttaa vammoja!
4.9 Hävittäminen
Jätteet voivat olla haitallisia ihmisille, eläimille tai ympäristölle, ja siksi ne täytyy hävittää asianmukaisesti.
Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHLin ammattiliikettä.
Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Onnettomuuksien estämiseksi poista tätä varten verkkojohto tai sähkömoottoriin johtava liitäntäjohto.
5. Kuvasymbolien selitykset
Huomio!
Lue käyttöopas ennen käyttöönottoa.
Loukkaantumisvaara!
Pidä sivulliset poissa vaara-alueelta!
Loukkaantumisvaara!
Pyöriviä teriä!
Älä pidä käsiä tai jalkateriä silppurin aukoissa, kun laite on toiminnassa.
Loukkaantumisvaara!
Sammuta sähkömoottori ja vedä johto irti laitteesta ennen leikkuukoneiston käsittelyä, ennen huolto- ja puhdistustöitä, ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut ja ennen kuin poistut laitteen luota.
Loukkaantumisvaara!
Takaisin työntyvät oksat ja silputtava materiaali voi lävistää kädet tai sormet.
Käytä kuulosuojaimia.
Käytä suojalaseja.
Käytä suojakäsineitä.
Älä työskentele sateella tai märässä ympäristössä.
Loukkaantumisvaara!
Leikkuuterä ei pysähdy heti. Odota, kunnes leikkuuterä on pysähtynyt.
Loukkaantumisvaara!
Laitteen päällä ei saa seistä.
Loukkaantumisvaara!
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan.
Loukkaantumisvaara!
Syötä silputtava materiaali vain vasemmalta puolelta.
Kun esivalitset kovan materiaalin, syötä silputtava materiaali vasemmalle puolelle. Noudata käyttöohjeita.
Loukkaantumisvaara!
Silputtavan materiaalin takaisinsinkoutumisen vaara. Pidä sivulliset poissa vaaralueelta. Vähimmäisetäisyys 15 m.
Kovan materiaalin esivalinta puiden ja pensasaitojen leikkuujätteiden sekä pak- sun ja haaraisen oksamateriaalin silppuamiseen.
Pehmeän materiaalin esivalinta orgaanisten kasvijätteiden, kuten hedelmä- ja vihannesjätteiden, kukkajätteiden, lehtien jne. silppuamiseen.
Käytettäessä esivalintakytkintä käynnin aikana käyttöönotto on mahdollista vasta 6 sekunnin kuluttua.
6. Toimitussisältö
Kohta Nimike Kpl
A Peruslaite ja syöttötorven alaosa 1
B Syöttötorven yläosa 1
C Pyöräakseli 1
D Pyöräjalusta 1
E Pyörävaste 2
F Ruuvi M6 x 55 2
G Kuusiomutteri 2
H Pyörä 2
I Pölykapseli 2
J Pyörätulppa 2
K Kiristystappi 2
L Kierteittävä ruuvi P6 x 50 2
M Poistoluukku 1
N Poistoaukon jatke 1
O Lista 1
P Pultti 2
Q Torx-ruuvi P5 x 20 3
R Torx-ruuvi P5 x 10 2
S Lukkoruuvi 3
T Asennustyökalu 1
• Käyttöopas 1
7. Laitteen valmistelu käyttöä varten
Laitevaurion vaara!
Laitevaurioiden välttämiseksi pitää noudattaa tarkasti kaikkia seuraavassa kappaleessa "Laitteen valmistelu käyttöä varten" olevia kiristystiukkuuksia.
7.1 Pyöräakselin ja pyörien asennus
- Asenna pyöräakseli (C), pyörävasteet (E), ruuvit (F) ja kuusiomutterit (G) pyöräjalustaan (D) ja ruuvaa ne kiinni asennustyökalulla (T) (4 - 6 Nm).
- Työnnä pyörä (H) paikallaan olevan pyörääkselin päälle.
- Työnnä pyörätulppa (J) sisään ja kiinnitä lyömällä kirstystappi (K) paikalleen.
• Paina pölykapseli (I) paikalleen.
• Toista sama toisella puolella.
7.2 Alustan ja poistokanavan asennus
1 Poistoaukon jatkeen kiinnitys
- Aseta peruslaite (A) kuvan mukaisesti noin 15 - 20 cm korkean puupalikan päälle.
- Kiinnitä poistoaukon jatke (N) haoistaan (1) takaa peruslaitteen (A) aukkoihin (2) ja käännä alaspäin niin, että peruslaitteen etuosa menee tarkasti poistoaukon jatkeen aukkoon.
- Kierrä ruuvit (R) kiinni hakojen (1) holveihin (1 - 2 Nm).
2 Alustan asennus
- Työnnä alusta ja pyöräjalustat (3) vasteeseen asti peruslaitteessa (4) oleviin ohjaimiin.
- Työnnä pyöräjalustan taive (5) poistoaukon jatkeessa (6) olevaan loveen.
- Aseta ruuvit (L) pyöräjalustoissa (7) olevien aukkojen läpi ja kirstä ne (3 - 4 Nm).
3 Listan asennus
Pyöräjalustan taipeen (5) täytyy olla tarkasti poistoaukon jatkeessa (6) olevissa lovissa.
- Aseta lista (O) paikalleen ja kierrä ruuvit (Q) kiinni (1 - 2 Nm).
- Nosta laite pystyyn.
4 Poistoluukun asennus
- Aseta poistoluukku (M) paikalleen ja työnnä pultit (P) paikalleen (käytä tarvittaessa muovivasaraa). Huolehdi kiinnityksessä siitä, että poistoluukun sisäpuolella vasemmalla ja oikealla puolella olevat rimat (8) ovat tarkasti poistoaukon jatkeen (9) ohjainurassa.
7.3 Poistoluukun avaaminen ja sulkeminen
Poistoluukun avaaminen:
- Avaa silppuamista varten poistoluukku (1) ylöspäin ja anna sulkukorvakkeen lukittua (2) poistoaukon jatkeeseen.
Poistoluukun sulkeminen:
- Kuljetusta tai tilaa säästävää säilytystä varten nosta sulkukorvaketta (2) kevyesti ja käännä poistoluukku (1) alas.
7.4 Syöttötorven yläosan kiinnitys
Syöttötorven saa kiinnittää vain ammattiliike erikoistyökaluilla. STIHL suosittelee STIHL-ammattiliikettä.
- Aseta syöttötorven yläosa (B) syöttötorven (1) alaosaan.
- Käännä roiskesuoja (2) kuvan mukaisesti ylös ja pidä se siinä.
- Kierrä ruuvit (S) kiinni.
8. Työskentelyohjeita
8.1 Mitä laitteella voidaan silputa?
Puutarhasilppurilla GHE 355 voidaan silputa sekä pehmeää että kovaa materiaalia.
Pehmeä materiaali:
Orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukat ja lehdet.
Kova materiaali:
Puiden ja pensaiden leikkuujäte sekä paksu ja haaroittunut oksa-aines.
Puiden ja pensaiden leikkuujäte tulisi silputa tuoreena, koska tuoreen materiaalin silppuaminen on tehokkaampaa kuin kuivan tai märän materiaalin. Kuivan materiaalin käsittely lisää takapotkun riskiä. Käyttäjä voi loukkaantua vakavasti takaisin sinkoutuvista oksista.
Loukkaantumisvaara!
Kun silppuat kovaa materiaalia, käytä silputtavan materiaalin oikeaa asetusta laitteessa (⇒ 10.7). Silputtavan materiaalin tyypin asetus määrittää terien pyörimissuunnan. Käyttäjä voi loukkaantua vakavasti, jos silputtava materiaali sinkoutuu takaisin vääärän asetuksen vuoksi.
8.2 Mikä ei sovi käsiteltäväksi?
Puutarhasilppuriin ei saa mennä kiviä, lasia, metalliesineitä eikä muoviosia.
Perussääntö:
Materiaaleja, jotka eivät sovi kompostoitavaksi, ei saa myöskään käsitellä puutarhasilppurilla.
8.3 Oksien enimmäishalkaisija
Oksien enimmäishalkaisija
GHE 355: 35 mm
GHE 375: 40 mm
Varo!
Kun useita ohuita oksia asetetaan samanaikaisesti, yksittäisten oksien halkaisijoiden summa ei saa ylittää oksien enimmäishalkaisijaa.
Paras silppuamisteho saavutetaan juuri leikatuilla puu- ja pensasleikkuujätteillä.
8.4 Käyttäjän työskentelyalue
Käyttäjän pitää turvallisuussyistä seistä koko käytön ajan työskentelyalueella (harmaa alue).
Jotta takaisin kimpoava silputtava materiaali ei pääse osumaan, ei pidä seistä aivan puutarhasilppurin takana vaan vähän sivussa (raidoitettu alue A).
8.5 Puutarhasilppurin oikea täyttötapa
Loukkaantumisvaara!
Vinokulmainen teräkoneisto voi singota oksa-aineksen takaisin! Käyttäjä voi loukkaantua vakavasti, jos silputtava materiaali singotaan takaisin. Jotta tästä ei aiheudu vahinkoja, puutarhasilppuri pitää täyttää oikein. Kun puutarhasilppuria täytetään takaapäin (toisin sanoen käyttäjä seisoo työskentelyalueella) (⇒ 8.4), oksa-aines pitää laittaa laitteeseen hieman vinossa ja työntää merkin (1) mukaisesti syöttötorven vasenta seinämää myöten teräkoneistoon asti.
Oksien annettuja maksimihalkaisijoita pitää tällöin noudattaa. Harvenna voimakkaasti haarautuvat oksat ja poista sivuversot. Ison täyttöaukon tehtävänä on vain helpottaa monihaaraisen oksa-aineksen syöttämistä.
8.6 Näyttö
Näytössä olevalla symbolilla on merkitystä vain sähkömoottorin ollessa käynnissä. Käynnistä siksi puutarhasilppuri ennen näytön tarkastamista. (⇒ 10.5)
Puutarhasilppurin käynnistytyä näyttö (1) osoittaa silputtavan materiaalin seuraavilla symboleilla:
Puiden ja pensaiden leikkuujäte sekä paksu ja haroittunut oksa-aines.
Orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukat ja lehdet.
8.7 Laitteen oikea kuormittaminen
Puutarhasilppurin sähkö- tai polttomoottoria saa kuormittaa vain sen verran, että kierrosluku ei pääse olennaisesti laskemaan. Syötä puutarhasilppuriin materiaalia aina jatkuvasti ja tasaisesti. Jos sähkömoottorin kierrosluku alenee puutarhasilppurilla työskennellessä, älä syötä sitä enempää, jotta sähkö- tai polttomoottorin kuormitus vähenee.
8.8 Ylikuormitussuojaus
Laitteeseen asennettu lämpöylikuormitussuojaus kytkee sähkömoottorin automaattisesti pois päältä, jos sähkömoottori ylikuormittuu työskentelyn yhteydessä.
Puutarhasilppuri voidaan ottaa taas käyttöön noin 10 minuutin jäähtymisajan jälkeen. Jos ylikuormitussuojaus aktivoituu usein, tämä voi johtua seuraavista syistä:
– liitäntäjohto ei ole sopiva (⇒ 10.1)
- verkon ylikuormitus
– laite ylikuormittunut silputtavan materiaalin liiallisen määrän tai tylsien terien takia.
8.9 Jos puutarhasilppurin leikkuukoneisto jumiutuu
Jos puutarhasilppurin leikkuuyksikkö jumiutuu silppuamisen aikana, pysäytä heti sähkömoottori ja vedä verkkojohto irti. Irrota sitten syöttötorvi ja poista häiriön aiheuttaja.
9. Turvalaitteet
9.1 Sähkömoottorin uudelleenkäynnistymisen rajoitin
Laite voidaan käynnistää vain kytkimestä; se ei käynnisty pistämällä liitäntäjohto pistorasiaan.
9.2 Turvalukitus
Sähkömoottorin ja silppuriterän saa käynnistää vain, kun syöttötorvi on oikein paikallaan. Jos oikeanpuoleinen kiinnitysruuvi (laitetta edestä katsottaessa) avataan käytön aikana, sähkömoottori sammuu automaattisesti ja teräkoneisto pysähtyy muutaman sekunnin kuluttua.
9.3 Sähkömoottorin pysäytysjarru
Sähkömoottorin pysäytysjarru lyhentää moottorin sammuttamisesta terien pysähtymiseen kuluvan ajan muutamaan sekuntiin.
9.4 Suojakannet
Puutarhasilppurissa on suojakannet syöttö- ja poistoalueella. Niihin kuuluvat koko syöttötorvi, syöttötorven yläosa ja roiskesuoja, poistoaukon jatke ja poistoluukku.
Suojakannet takaavat silputessa turvallisen etäisyyden silppuriteriin.
10. Laitteen käyttöönotto
Loukkaantumisvaara!
Lue luku "Turvallisuutesi vuoksi" (⇒ 4.) ja noudata kaikkia turvaohjeita ennen puutarhasilppurin käyttöönottoa.
- Käynnistä sähkömoottori aina käyttöoppaassa olevan ohjeen mukaan. (⇒ 10.5)
10.1 Puutarhasilppurin sähköinen liittäminen
Loukkaantumisvaara!
Noudata kaikkia kappaleen "Varoitus – sähköiskuvaara" (⇒ 4.2) turvaohjeita.
Iso-Britannian puutarhasilppuriversioissa on 10 m:n liitäntäkaapeli, jossa on erikoispistoke. Tähän Iso-Britannian pistokkeeseen kuuluu turvalukitus.
Verkkojännitteen tulee vastata käyttöjännitettä (katso tyyppikilpi).
Virtajohdon tulee olla riittävästi suojattu (⇒ 17.)
Virtajohtoina saa käyttää vain sellaisia johtoja, jotka ovat vähintään kumivaippaisten johtojen H07 RN-F DIN/VDE 0282 vahvuisia.
Pistokkeiden/pistorasioiden tulee olla roiskevesisuojattuja. Sopimattomat jatkojohdot voivat laskea tehoa ja aiheuttaa vaurioita sähkömoottoriin.
Virtajohdon johdinalan on oltava vähintään 3 x 1,5 mm² enintään 25 m pitkällä johdolla tai 3 x 2,5 mm² enintään 50 m pitkällä johdolla.
Virtajohtojen pistokkeiden/pistorasioiden tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620.
Tämä laite on tarkoitettu käytettäväksi sähköverkossa, jonka järjestelmäimpedanssi Z_max on siirtokohdassa (taloliitäntä) enintään 0,435 ohmia (50 Hz:llä).
Käyttäjän tulee varmistaa, että laitetta käytetään vain sähköverkossa, joka täyttää nämä vaatimukset. Tarvittaessa järjestelmäimpedanssia voi tiedustella paikalliselta sähköyhtiöltä.
Sähköliitäntään liittyviä lisätietoja saat sähköasentajalta.
10.2 Virtajohdon kytkentä
Huomioi virtajohdon valinnassa kaikki kappaleen "Laitteen sähköliitäntä" (⇒ 10.1) tiedot.
GHE 355:
- Kytke virtajohdon pistoke laitteen 3-napaiseen pistorasiaan (1).
GHE 375:
- Kytke virtajohdon pistoke laitteen 5-napaiseen pistorasiaan (2).
10.3 Verkkojohdon irrotus
Irrota verkkojohto aina vetämällä liittimestä. Älä koskaan vedä johdosta.
Jos verkkojohto irrotetaan puutarhasilppurin käytön aikana, se voidaan ottaa uudelleen käyttöön vasta 12 sekunnin viiveajan päästä.
10.4 Vedonestin
Vedonestin estää työskentelyn aikana liitäntäjohdon irtoamisen vahingossa ja siten laitteen verkkoliitännän mahdollisen vaurion. Liitäntäjohto on aina vedettävä vedonestimen kautta.
Johdon asettaminen vedonestimeen:
• Verkkojohdon kytkentä. (⇒ 10.2)
- Tee liitäntäjohtoon (1) silmukka ja vie se aukon (2) läpi.
- Laita sen jälkeen silmukka haan (3) ympäri ja kiristä.
Johdon irrotus vedonestimestä:
- Vapauta verkkojohdon silmukka haasta (3).
- Vedä liitäntäjohdon (1) silmukka aukon (2) läpi ulos.
- Tarvittaessa irrota verkkojohdon kytkentä. (⇒ 10.3)
10.5 Puutarhasilppurin päällekytkentä
Laitteessa ei saa olla silputtavaa materiaalia, koska se voi sinkoutua käynnistettäessä ulos.
Terälautasen lukkolaitteen pitää aina olla vasteeseen asti käännettynä. (⇒ 11.6)
Kun esivalintakytkin on pystysuorassa (keskiasennossa), puutarhasilppuria ei voi käynnistää.
• Kytke verkkojohto. (⇒ 10.2)
- Paina kytkimen vihreää painiketta (1).
Puutarhasilppuri on käynnissä.
10.6 Puutarhasilppurin sammutus
Sammuta sähkömoottori vasta, kun laitteessa ei ole enää silputtavaa materiaalia. Muuten terälautanen voi jumiutua, kun käynnistät laitteen seuraavan kerran.
• Paina kytkimen punaista painiketta (1).
Puutarhasilppurin sähkömoottori kytkeytyy pois toiminnasta ja jarrutetaan automaattisesti pysähdyksiin.
Loukkaantumisvaara! Muista sähkömoottorin sammuttamisen jälkeen, että teräosat pyörivät vielä useita sekunteja ennen pysähtymistä.
10.7 Esivalintakytkin
Puutarhasilppureilla GHE 355 ja GHE 375 voidaan silputa sekä pehmeää että kovaa materiaalia. Silppuamistapa valitaan kääntämällä esivalintakytkintä.
Jos esivalintakytkintä käytetään käytön tai sähkömoottorin jälkikäynnin aikana (sähkömoottori ei ole vielä kokonaan pysähtynyt), puutarhasilppuri voidaan turvallisuussyistä kytkeä toimintaan vasta 6 sekunnin kuluttua. (⇒ 10.5)
Näyttö osoittaa silputtavan materiaalin oikein vasta kun puutarhasilppuri on käynnistynyt.
Loukkaantumisvaara! Silputtavan materiaalin tyypin asetus määrittää terien pyörimissuunnan. Käyttäjä voi loukkaantua vakavasti, jos silputtava materiaali sinkoutuu takaisin väärän asetuksen vuoksi.
Tarkista asetus:
- Käynnistä puutarhasilppuri. (⇒ 10.5) Näytössä (1) näkyy asetettuna oleva silputtava materiaali. (⇒ 8.6)
Asetuksen muuttaminen:
- Sammuta puutarhasilppuri ja odota, kunnes teräyksikkö on pysähtynyt. (⇒ 10.6)
• Käännä esivalintakytkintä (2) 180°.
- Käynnistä puutarhasilppuri uudelleen. (⇔ 10.5) Näytössä (1) näkyy asetettuna oleva silputtava materiaali. (⇔ 8.6)
10.8 Silppuaminen
- Sijoita puutarhasilppuri tasaiselle ja tukevalle alustalle.
- Pue suojakäsineet, suojalasit ja kuulosuojaimet. (⇒ 4.3)
• Poistoluukku avataan. (→ 7.3) - Kiinnitä verkkojohto puutarhasilppuriin. (⇔ 10.2)
• Käynnistä puutarhasilppuri. (⇒ 10.5) - Odota, kunnes puutarhasilppuri on saavuttanut maksimikierrosluvun (joutokäyntinopeus).
- Varmista, vastaako silputtava materiaali (kova tai pehmeä materiaali) näytön osoittamaa kuvaa. (⇒ 8.6)
- Jos materiaali ei ole näytön osoittama, muuta asetusta. (⇒ 10.7)
- Täytä silputtava materiaali oikein puutarhasilppuriin. (⇒ 8.5)
• Pysäytä puutarhasilppuri. (⇒ 10.6)
Loukkaantumisvaara!
Jos kovaa materiaalia pilkotaan pehmeä materiaali -asetuksella, saattaa esiintyä voimakasta takaiskua. Käyttäjä voi loukkaantua vakavasti, jos silppuava materiaali potkaistaan takaisin.
11. Huolto
Loukkaantumisvaara!
Jotta sähkömoottori ei vahingossa käynnisty, irrota virtajohto
ehdottomasti ennen kaikkia huolto- ja puhdistustöitä ja ennen leikkuuyksikön töitä.
Loukkaantumisvaara!
Käytä töiden aikana aina suojakäsineitä! (⇔ 4.3)
Älä koskaan kosketa
teriä, ennen kuin ne ovat kokonaan pysähtyneet.
Jos sinulta puuttuu tietoja tai apuvälineitä, ota yhteys ammattiliikkeeseen.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL suosittelee käyttämään alkuperäisiä STIHL varaosia.
11.1 Laitteen puhdistus
Huoltoväli:
Jokaisen käyttökerran jälkeen
Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.
Älä suuntaa vesisuihkua
sähkö- tai polttomoottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esimerkiksi kytkimiin). Se
voisi aiheuttaa kalliita korjauksia.
Jos lika ja tarttuneet jäänteet eivät irtoa harjalla, kostealla liinalla tai puutikulla, STIHL suosittelee erikoispuhdistusaineen
(esimerkiksi STIHLin
erikoispuhdistusaineen) käyttöä.
Älä käytä syövyttäviä puhdistusaineita.
Puhdista terälautaset säännöllisesti.
Laitteen pitää puhdistettaessa olla aina kuvan osoittamassa asennossa.
- Irrota syöttötorvi. (⇒ 11.4)
Poista epäpuhtaudet sähkömoottorin rungossa olevasta jäähdytysilman ohjaimesta (imuaukko) sähkömoottorin riittävän jäähdytyksen takaamiseksi.
11.2 Huoltovälit
Suosittelemme huollattamaan puutarhasilppurin kerran vuodessa ammattiliikkeessä.
STIHL suosittelee STIHLin ammattiliikettä.
11.3 Syöttötorven kiinnitys
Onnettomuusvaara!
Käytä töiden aikana aina suojakäsineitä! (⇒ 4.3)
Varmista ennen syöttötorven kiinnitystä, että leikkuuyksikkö ei ole lukkolaitteella lukittuna.
- Kiinnitä syöttötorvi (1) peruslaitteen (2) kiinnityshakoihin ja kallista sitä eteenpäin.
- Kierrä kiinnitysruuvit (3) paikoilleen ja kiristä ne.
Tarkasta asennuksen jälkeen silmämääräisesti, onko syöttötorvi kiinnitetty oikein kiinnityshakaan.
11.4 Syöttötorven irrotus
Loukkaantumisvaara!
Vedä verkkopistoke irti ennen kiinnitysruuvien avaamista. Käytä töiden aikana aina käsineitä! (⇒ 4.3)
• Kierrä kiinnitysruuvit (1) auki.
- Kallista syöttötorvi (2) taakse ja poista se.
11.5 Teräsarjan huoltoväli
Huoltoväli:
Ennen jokaista käyttökertaa
Tarkasta teräsarjan (terälautasen, silppuriterien, lukkolevyn, kivistysrenkaan ja ruuvin) kuluneisuus, kiinnityksen tiukkuus, halkeamat tai muut vauriot.
11.6 Teräsarjan irrotus
Onnettomuusvaara!
Käytä töiden aikana aina suojakäsineitä! (⇒ 4.3)
Älä koskaan kosketa teriä, ennen kuin ne ovat kokonaan pysähtyneet.
1 Terälautasen kiinnitys
- Irrota syöttötorvi. (⇒ 11.4)
- Pyöritä terälautanen (1) kuvattuun asentoon ja käännä lukkolaite (2) ylös vasteeseen asti.
2 Teräsarjan irrottaminen
- Avaa ruuvi (3) asennustyökalulla (T) ja kierrä se kokonaan irti.
- Poista ruuvi (3), lukkolevy (4) ja kiristysrengas (5).
3 Siipiterien poistaminen
- Poista siipiterä (6), siipiterä (7) ja siipiterä (8).
4 Terälautasen poistaminen
• Käännä lukkolaite (2) takaisin.
• Nosta terälautanen (1) irti.
11.7 Teräsarjan asennus
Onnettomuusvaara! Käytä töiden aikana aina suojakäsineitä! (⇒ 4.3)
Tarkasta ennen teräsarjan asentamista, että terälautanen ja kaikki silppuamisterät ovat kunnossa ja ettei niissä ole uria, halkeamia tai murtuneita kohtia.
Puhdista laitteesta teräkannatin, terälautanen ja silppuamisterät ennen kuin asetat teräsarjan paikalleen.
Terälautanen sekä höyläterä ja kolme siipiterää on varustettu hammastetulla teräkannattimella. Sen ansiosta leikkuuyksikköä ei voi asentaa väärin, koska terät voidaan asettaa vain oikeassa asennossaan teräkannattimelle.
1 Terälautasen kiinnitys
- Aseta terälautanen (1) teräkannattimen päälle. Huomaa teräkannattimen hammastus.
2 Teräsarjan kiinnitys
- Pyöritä terälautanen (1) kuvattuun asentoon ja käännä lukkolaite (2) ylös vasteeseen asti.
3 Siipiterien kiinnitys
Siipiterien sisäpuolella on numeroita (3), jotka vastaavat asennusjärjestystä.
- Aseta paikalleen siipiterä (4), siipiterä (5) ja siipiterä (6).
4 Teräsarjan kiinnitys
- Aseta kiristysrengas (7) paikalleen ja kiinnitä se lukkolevyllä (8) ja ruuvilla (9).
- Kiristä ruuvi (9) asennustyökalulla (T) (45 - 50 Nm).
• Käännä lukkolaite (2) takaisin.
• Kiinnitä syöttötorvi. (⇒ 11.3)
11.8 Terien kulumisrajat
Terät pitää kääntää tai vaihtaa ennen kuin ne saavuttavat ilmoitetut kulumisrajat. STIHL suosittelee STIHL-ammattiliikettä.
1 Terätyypit
- 1 yhdistelmäterä (1)
- 3 siipiterää (2)
- 2 repijäterää (3)
- Irrota teräsarja. (⇒ 11.6)
2 Yhdistelmäterä
- Aseta yhdistelmäterän (4) reunaa vasten viivain (5). Leikkuusärmän ja viivoittimen välinen etäisyys (A) ilmoittaa kuluneisuuden.
Yhdistelmäterän (1) suurin kulumisraja (A):
A = 5 mm
3 Siipiterä
Mittausmenetelmä ja ilmoitettu arvo pätevät kaikille kolmelle siipiterälle.
Leikkuusärmien epätasainen rasitus voi johtaa siipiterien epäsymmetriseen kulumiseen.
- Terän leveys tulisi mitata kahdesta kolmeen eri kohdasta leikkuusärmästä. Pienintä arvoa tulee käyttää.
Terän minimileveys (B) Siipiterä (2):
B = 40 mm
4 Repijäterä
Mittausmenetelmä ja ilmoitettu arvo pätevät molemmille repijäterille.
Leikkuusärmien epätasainen kuormitus voi johtaa repijäterien epäsymmetriseen kulumiseen.
- Terän leveydet tulisi mitata kahdesta kolmeen eri kohdasta leikkuusärmistä. Pienintä arvoa tulee käyttää.
Terän minimileveydet (C, D) Repijäterä (3):
C = 23 mm
D = 16 mm
11.9 Silppuriterien teroitus
On suositeltavaa, että STIHL jälleenmyyjä suorittaa kaikkien silppuriterien teroituksen. Tylsät ja väärin teroitetut terät (väärä teroituskulma, epätasaisesti teroitettujen terien aiheuttama epätasapaino jne.) lisäävät takaiskun riskiä. Käyttäjä voi loukkaantua vakavasti, jos silppuava materiaali potkaistaan takaisin. Lisäksi puutarhasilppurin toiminta (silppuavan materiaalin veto, terien vakaus jne.) voi heikentyä.
- Irrota teräsarja. (⇒ 11.6)
Teroituskulma:
Kaikkien silppuriterien teroituskulma on 30°.
Silppuriterien teroitusohjeet:
Silppuriterät tulee teroittaa seuraavia ohjeita noudattaen:
- Jäähdytä terät teroitettaessa esimerkiksi vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee.
- Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
- Tarkasta terät ennen asennusta vaurioiden varalta: Terät täytyy vaihtaa uusiin, jos niissä näkyy lovia tai halkeamia, tai niiden kulumisrajat on saavutettu.
- Teroita leikkuusärmät oikeaan leikkuukulmaan.
• Teroita terät särmää vasten.
11.10 Sähkömoottori ja pyörät
Sähkömoottori ei kaipaa huoltoa.
Pyörien laakerit eivät vaadi huoltoa.
11.11 Varastointi ja talvisäilytys
Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi.
Sijoita laite varastoon aina käyttöturvallisena.
Tarkista, että kaikki mutterit, pultit ja ruuvit ovat kiristettyinä, vaihda epäselvät varoitustarrat laitteeseen ja tarkasta koko laite kuluneisuuden tai vaurioiden varalta. Vaihda kuluneet tai vialliset osat.
Laitteen mahdolliset toimintahäiriöt tulee korjata aina ennen varastointia.
Huolehdi seuraavista kohteista ennen laitteen pitempää varastointia (talvisäilytys):
- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
12. Kuljetus
Loukkaantumisvaara!
Lue ennen kuljetusta luku "Turvallisuutesi vuoksi" ja huomioi etenkin kappaleen "Laitteen kuljetus" ohjeet. (⇒ 4.4)
Kuljeta puutarhasilppuria vain syöttötorvi kiinnitettynä. Huomioi kappaleessa "Tekniset tiedot" ilmoitettu paino ennen laitteen nostamista. (⇒ 17.)
12.1 Puutarhasilppurin vetäminen tai työntäminen
- Tartu puutarhasilppuriin syöttötorven yläosasta (1) ja kallista taaksepäin.
- Puutarhasilppuria voidaan vetää tai työntää hitaasti (kävelyvauhtia).
12.2 Puutarhasilppurin nostaminen tai kantaminen
Laitteen nostamiseen ja kantamiseen tarvitaan aina kaksi henkilöä.
Käytä sopivia suojavaatteita, jotka peittävät käsivarsien alaosat ja ylävartalon kokonaan.
-
- henkilö: Tartu puutarhasilppuriin syöttötorven yläosan (1) kahvoista.
-
- henkilö: Tartu puutarhasilppuriin poistoaukon jatkeen (2) listasta.
- Nostakaa puutarhasilppuri samanaikaisesti.
12.3 Puutarhasilppurin kuljettaminen kuljetuslavalla
- Varmista sopivilla kiinnitysvälineillä, että laite ei pääse luistamaan. Kiinnitä vaijerit tai hihnat pyöräjalustaan (1) tai syöttötorveen (2).
Tärkeitä huolto- ja hoito-ohjeita
Sähkökäyttöinen puutarhasilppuri (STIHL GHE)
STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.
Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:
1. Kulutusosat
STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.
Näitä osia ovat mm.
- T e r ä
- Terälautanen
2. Tämän käyttöoppaan noudattaminen
STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa
kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.
Tämä koskee erityisesti seuraavia kohtia:
- riittämättömästi mitoitettu virtajohto (läpimitta)
– väärä sähköliitäntä (jännite)
– tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja
– tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.
3. Huoltotyöt
Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.
Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.
Näitä ovat esimerkiksi
– sähkömoottorin vauriot, jotka johtuvat jäähdytysilmakanavan (imuaukkojen, jäähdytysripojen, tuuletinpyörän) puutteellisesta puhdistuksesta
– epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
– heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
– liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa.
14. Varaosat
Terälautanen täydellinen
6011 700 5100
Yhdistelmäterä
6011 702 5100
Siipiterä 1
6011 702 0300
Siipiterä 2
6011 702 0310
Siipiterä 3
6011 702 0320
Repijäteräsarja
6011 007 1000
15. Ympäristönsuojelu
Silppu ei kuulu roskiin, vaan se tulee kompostoida.
Pakkaukset, laite ja lisävarusteet on valmistettu
kierrätettävistä materiaaleista, ja ne tulee hävittää asiaankuuluvasti.
Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Virheellinen hävittäminen voi olla haitallista terveydelle ja saastuttaa ympäristöä.
15.1 Hävittäminen
Varmista ennen laitteen hävittämistä, että se on toimintakelvoton.
Poista tätä varten verkkojohto tai sähkömoottoriin johtava liitäntäjohto.
Terät voivat aiheuttaa vammoja!
Älä koskaan jätä loppuun palvelluttakaan puutarhasilppuria lojumaan. Varmista, että laite ja terät säilytetään poissa lasten ulottuvilta.
16. Vaatimustenmukaisuusv akuutus
16.1 EU- vaatimustenmukaisuusvakuutus Puutarhasilppuri STIHL GHE 355.0, GHE 375.0
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta
vakuuttaa yksinomaisena vastuullisena, että kone
– Rakenne: Sähkökäyttöinen puutarhasilppuri
– Tuotemerkki: STIHL
– Typpi: GHE 355.0, GHE 375.0
– Ottoteho GHE 355.0: 2500 W
– Ottoteho GHE 355.0 (GB/CH): 2000 W
– Ottoteho GHE 375.0: 3000 W
– Sarjatunnus: 6011
täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, ja seuraavien osalta
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100 viitaten standardiin EN 50434.
Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä V.
– Mitattu äänentehotaso: 97,4 dB(A)
- Taattu äänentehotaso: 100 dB(A)
Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä.
Valmistusvuosi ja sarjanumero on merkitty puutarhasilppurin tyyppikilpeen.
Langkampfen, 01.02.2022
STIHL Tirol GmbH
psta
Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja
psta
Sven Zimmermann, laatuosaston johtaja
17. Tekniset tiedot
GHE 355.0 / GHE 375.0:
Sarjatunnus 6011
Taajuus 50 Hz
Suojausluokka I
Suojauslaji roiskevesisuo- jattu (IPX4)
Toimintatapa P40
kuormitusaika 40 s tyhjäkäynti- aika 60 s
Leikkuuyksikön
käyttö jatkuva
Mittaus standardien 2000/14/EC / S.I. 2001/1701 mukaan:
Taattu äänenteho- taso L _WAd 100 dB(A)
Epävarmuus K_WA : 2, 4 d Pyörän ∅ 250 mm P/L/K 122/50/141
GHE 355.0:
| sähkömoottori | |
| Moottorin rakenne | (~) |
| Valmistaja ATB | |
| Tyyppi BSRBF 0,75/2-C | |
| Jännite | 230 |
| Ottoteho 2 500 W | |
| 2000 W (GB) | |
| 2 000 W (CH) | |
| Sulake* | 16 A |
| 10 A (CH) | |
| Oksien | |
| enimmäishalkaisija | 35 mm |
| Sähkömoottorinnimelliskierrosluku | 2750 /mi |
| Mittaus standardin EN 50434 mukaan: | |
| Äänenpainetaso työ-pisteessä L_pA | 94 dB(A) |
| Epävarmuus K_pA | 3 dB(A) |
| Paino | 30 kg |
| 29 kg (CH) | |
| 32 kg (GB) | |
GHE 375.0:
| Moottorin rakenne | sähkömoottori(~3) |
| Valmistaja ATB | |
| Tyyppi BSRF 0,75/2-C | |
| Vännite | 400 V~ |
| Ottoteho 3 000 W | |
| Sulake* | 10 A |
| Oksienenimmäishalkaisija | 40 mm |
| Sähkömoottorinnimelliskierrosluku | 2810 /min |
| Mittaus standardin EN | 50434 mukaan: |
| Äänenpainetaso työ-pisteessä L_pA | 95 dB(A) |
| Epävarmuus K_pA | 3 dB(A) |
| Paino | 31 kg |
* Huom!
| Jos verkkosulake on alle 16 A:n suuruinen, se voi laueta toistuvasti laitteen käynnistyksen tai voimakkaan kuormituksen yhteydessä. |
17.1 REACH
REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä.
Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach
18. Vianetsintä
Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.
Häiriö:
Sähkömoottori ei käynnisty.
Mahdollinen syy:
– Sähkömoottorin suojaus on aktivoitunut.
- Verkkojännitettä ei ole.
– Liitäntäjohto, pistoke, pistorasia tai kytkin on viallinen.
– Iso-Britannia-pistokkeen lukitus vioittunut (koskee vain Iso-Britannian laiteversioita).
– Syöttötorvi ei ole kiinni ohjeen mukaisesti – turvakatkaisin on toiminnassa (turvalukitus).
- Terälautanen on jumiutunut.
– Lukkolaitetta ei ole työnnetty takaisin.
Korjaus:
- Anna laitteen jäähtyä. (⇒ 8.8)(⇒ 10.7)
– Tarkista verkkojohto ja sulake. ✗ (⇒ 10.1)
– Tarkasta tai vaihda johto, pistoke, pistorasia tai kytkin (sähkömies). ✗ (⇒ 10.1) - Vaihda sulake. ✗ (⇒ 10.1)
– Kiinnitä ja ruuvaa syöttötorvi ohjeen mukaisesti paikalleen. (⇒ 11.3)
– Irrota syöttötorvi ja poista silppujäämät rungosta (Huomio: vedä verkkojohto irti). (⇒ 11.4)
– Työnnä lukkolaite takaisin. (⇒ 11.7)
Häiriö:
Silppuamisteho on laskenut.
Mahdollinen syy:
– Terät ovat tylsät.
– Terät on hiottu väärin.
– Verkkojohto on liian pitkä.
– Vääntynyt terälautanen
Korjaus:
– Vaihda tai teroita silppuriterät. ✗ (⇒ 11.9), (⇒ 11.8)
- Teroita terät oikein. ✗ (⇒ 11.9)
- Käytä lyhyempää verkkojohtoa.
(⇒ 10.1)
– Tarkasta terälautanen silmämääräisesti. ✕
Häiriö:
Laite ei vedä oksa-ainesta sisään.
Mahdollinen syy:
- Terälautanen pyörii väärään suuntaan.
- Terät ovat tylsiä tai väärin teroitettuja.
Korjaus:
- Muuta terälautasen pyörimissuuntaa.
(⇒ 10.7)
– Teroita yhdistelmäterä ja kiinnitä huomiota oikeaan teroituskulmaan. ✗ (⇒ 11.9)
Häiriö:
Syöttötorvea ei saada kiinnitettyä.
Mahdollinen syy:
– Lukkolaitetta ei ole työnnetty takaisin.
Korjaus:
– Työnnä lukkolaite takaisin. (⇒ 11.7)
19. Huolto-ohjelma
19.1 Luovutustodistus
Malli:
Sarjanumero:
Päiväys: ____ ____ ____ ____ ____
Päiväys: ____ ____ ____ ____ ____
19.2 Huoltotodistus
Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.
Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.
Huolto suoritettu
Seuraavan huollon päivämäärä
Kære kunde
Masinas ei tohi olla purustatavat materjaliOksapurustaja sisselülitamine 543
Terade kulumispiirid 546
Purustusterade teritamine 546
Eluohtlik lämbumise töttu!
10.5 Masinas ei tohi olla purustatavat materjaliOksapurustaja sisselülitamine
- Keerake kinnituspoldid (3) sisse ja kinni.
11.8 Terade kulumispiirid
