GHE 355 - Strug STIHL - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia GHE 355 STIHL w formacie PDF.
| Marka | STIHL |
| Model | GHE 355 |
| Typ produktu | Elektryczna rozdrabniarka do odpadów ogrodowych |
| Wymiary (dł. x szer. x wys.) | 122 x 50 x 141 cm |
| Masa | 30 kg (wersja standardowa) |
| Napięcie zasilania | 230 V ~ (50 Hz) |
| Moc pobierana | 2500 W (standard), 2000 W (GB/CH) |
| Maksymalna średnica gałęzi | 35 mm |
| Nominalna prędkość obrotowa silnika | 2750 obr/min |
| Poziom ciśnienia akustycznego (L_pA) | 94 dB(A) |
| Gwarantowany poziom mocy akustycznej | 100 dB(A) |
| Klasa ochronności | I |
| Rodzaj ochrony | IPX4 (chroniony przed zachlapaniem) |
| Materiały do rozdrabniania | Odpady miękkie (liście, obierki) i twarde (gałęzie, żywopłoty) |
| Pojemność leja | Duży wlot dla rozgałęzionych gałęzi |
| System cięcia | Tarcza nożowa z nożami kombinowanymi, łopatkowymi i tnącymi |
| Konserwacja noży | Możliwość ostrzenia, regularna kontrola zużycia |
| Urządzenia zabezpieczające | Blokada ponownego uruchomienia, blokada, hamulec spowalniający, osłony ochronne |
| Ochrona termiczna | Przekaźnik przeciążeniowy z automatycznym wyłączeniem |
| Średnica kół | 250 mm |
| Części zamienne | Tarcza nożowa (6011 700 5100), noże (wiele numerów) |
| Gwarancja i naprawialność | Zalecany serwis u autoryzowanego dealera, dostępność części zamiennych |
Często zadawane pytania - GHE 355 STIHL
Pytania użytkowników dotyczące GHE 355 STIHL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Strug w formacie PDF za darmo! Znajdź swoją instrukcję GHE 355 - STIHL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GHE 355 marki STIHL.

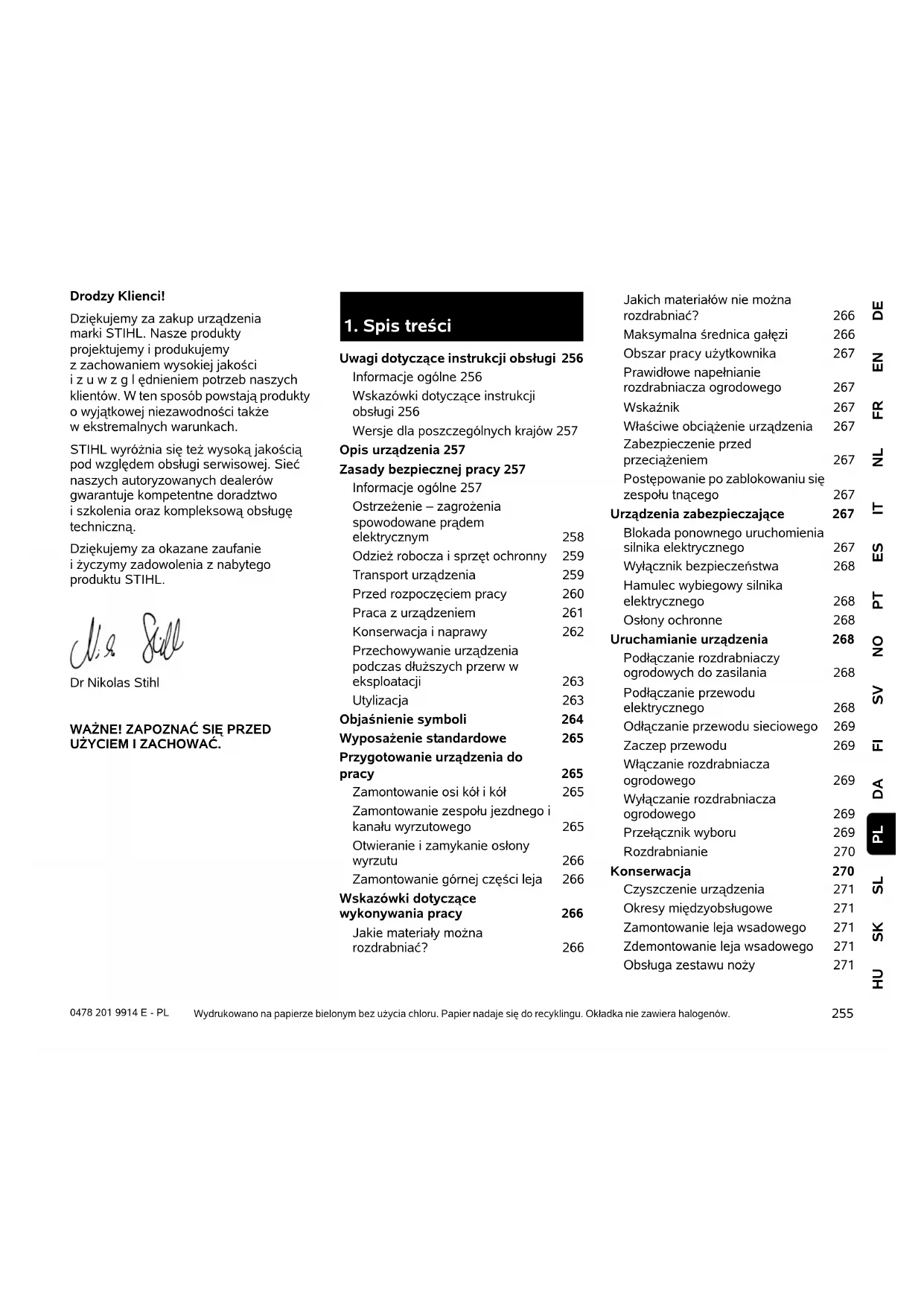

INSTRUKCJA OBSŁUGI GHE 355 STIHL
PL Instrukcja obsługi
Dziękujemy za zakup urządzenia marki STIHL. Nasze produkty projektujemy i produkujemy z zachowaniem wysokiej jakości i z u w z g l ędnieniem potrzeb naszych klientów. W ten sposób powstają produkty o wyjątkowej niezawodności także w ekstremalnych warunkach.
STIHL wyróżnia się też wysoką jakością pod względem obsługi serwisowej. Sieć naszych autoryzowanych dealerów gwarantuje kompetentne doradztwo i szkolenia oraz kompleksową obsługę techniczną.
Dziękujemy za okazane zaufanie i życzymy zadowolenia z nabytego produktu STIHL.
Dr Nikolas Stihl
WAŻNE! ZAPOZNAĆ SIĘ PRZED UŻYCIEM I ZACHOWAĆ.
1. Spis treści
Uwagi dotyczące instrukcji obsługi 256
Informacje ogólne 256
Wskazówki dotyczące instrukcji obsługi 256
Wersje dla poszczególnych krajów 257
Opis urządzenia 257
Zasady bezpiecznej pracy 257
Informacje ogólne 257
Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym 258
Odzież robocza i sprzęt ochronny 259
Transport urządzenia 259
Przed rozpoczęciem pracy 260
Praca z urządzeniem 261
Konserwacja i naprawy 262
Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji 263
Utylizacja 263
Objaśnienie symboli 264
Wyposażenie standardowe 265
Przygotowanie urządzenia do pracy 265
Zamontowanie osi kół i kół 265
Zamontowanie zespołu jezdnego i kanału wyrzutowego 265
Otwieranie i zamykanie osłony wyrzutu 266
Zamontowanie górnej części leja 266
Wskazówki dotyczące wykonywania pracy 266
Jakie materiały można rozdrabniać? 266
Jakich materiałów nie można rozdrabniać? 266
Maksymalna średnica gałęzi 266
Obszar pracy użytkownika 267
Prawidłowe napełnianie rozdrabniacza ogrodowego 267
Wskaźnik 267
Właściwe obciążenie urządzenia 267
Zabezpieczenie przed przeciążeniem 267
Postępowanie po zablokowaniu się zespołu tnącego 267
Urządzenia zabezpieczające 267
Blokada ponownego uruchomienia silnika elektrycznego 267
Wyłącznik bezpieczeństwa 268
Hamulec wybiegowy silnika elektrycznego 268
Osłony ochronne 268
Uruchamianie urządzenia 268
Podłączanie rozdrabniaczy ogrodowych do zasilania 268
Podłączanie przewodu elektrycznego 268
Odłączanie przewodu sieciowego 269
Zaczep przewodu 269
Włączanie rozdrabniacza ogrodowego 269
Wyłączanie rozdrabniacza ogrodowego 269
Przełącznik wyboru 269
Rozdrabnianie 270
Konserwacja 270
Czyszczenie urządzenia 271
Okresy międzyobsługowe 271
Zamontowanie leja wsadowego 271
Zdemontowanie leja wsadowego 271
Obsługa zestawu noży 271
| Wymontowanie zestawu noży | 2 |
| Zamontowanie zestawu noży | 2 |
| Granica zużycia noży | 272 |
| Ostrzenie noży rozdrabniających | 273 |
| Silnik elektryczny i koła | 2 |
| Przechowywanie i przerwa zimowa | 273 |
Transport 273
Przeciąganie lub przepychanie rozdrabniacza ogrodowego 274
Podnoszenie lub przenoszenie rozdrabniacza ogrodowego 274
Transport rozdrabniacza ogrodowego na powierzchni ładunkowej 274
Ograniczanie zużycia i zapobieganie uszkodzeniom 274
Typowe części zamienne 275
Ochrona środowiska 275
Utylizacja 275
Deklaracja zgodności
Deklaracja zgodności UE rozdrabniaczy ogrodowych STIHL GHE 355.0, GHE 375.0
Dane techniczne
Rozporządzenie REACH 277
Wykrywanie usterek
Plan czynności serwisowych
Potwierdzenie przekazania 278
Potwierdzenie obsługi serwisowej 278
2. Uwagi dotyczące instrukcji obsługi
2.1 Informacje ogólne
Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi Producenta według dyrektywy WE 2006/42/WE.
Firma STIHL stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.
Niniejsza instrukcja obsługi może ewentualnie zawierać opisy modeli, które nie są dostępne we wszystkich krajach.
Niniejsza instrukcja obsługi jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Dotyczy to zwłaszcza prawa do powielania, tłumaczenia i przetwarzania w systemach elektronicznych.
2.2 Wskazówki dotyczące instrukcji obsługi
Rysunki wraz z opisami przedstawiają określone czynności.
Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi.
Kierunek patrzenia
Przyporządkowanie pojęć w lewo i w prawo w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem (w położeniu roboczym).
Odsyłacz
Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłacza do rozdziału: (⇔ 4.)
Oznaczenie fragmentów tekstu
Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach.
Czynności, które wymagają ingerencji użytkownika:
- Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ...
Ogólne zestawienie czynności:
– wykorzystywanie urządzenia podczas imprez lub zawodów sportowych
Fragmenty tekstu o specjalnym znaczeniu:
Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia.
Niebezpieczeństwo!
Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione.
Ostrzeżenie!
Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała.
Ostrożnie!
Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie.
Wskazówka
Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.
Fragmenty tekstu odnoszące się do rysunku:
Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi.
Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.
2.3 Wersje dla poszczególnych krajów
Firma STIHL dostarcza do różnych krajów urządzenia z różnymi wtyczkami i przełącznikami.
Na rysunkach urządzenia są pokazane z wtyczkami typu europejskiego. Urządzenia z innymi wtyczkami podłącza się do gniazda elektrycznego w podobny sposób.
3. Opis urządzenia
1 Urządzenie zasadnicze
2 Dolna część leja
3 Uchwyt
4 Górna część leja
5 Śruby zamykające
6 Kanał wyrzutowy
7 Stelaż rurowy
8 Koło
9 Wyłącznik
10 Zaczep przewodu
11 Wtyczka zasilania GHE 355
12 Wtyczka zasilania GHE 375
13 Tabliczka znamionowa z numerem urządzenia
4. Zasady bezpiecznej pracy
4.1 Informacje ogólne
Podczas pracy z urządzeniem należy przestrzegać przepisów bezpieczeństwa pracy.
Przed pierwszym uruchomieniem urządzenia uważnie przeczytać całą instrukcję obsługi. Należy
starannie przechowywać instrukcję obsługi, aby móc korzystać z niej w przyszłości.
Zachowanie tych środków bezpieczeństwa jest niezbędne w celu zapewnienia bezpieczeństwa
użytkownika, zestawienie nie obejmuje wszystkich przypadków. Z urządzenia należy korzystać w sposób rozważny i odpowiedzialny, pamiętając o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.
Prosimy też o dokładne zapoznanie się z elementami obsługi i sposobem eksploatacji urządzenia.
Urządzenie może być używane tylko przez osoby, które przeczytały niniejszą instrukcję obsługi i zapoznały się z jego obsługą. Przed pierwszym uruchomieniem urządzenia jego użytkownik powinien zadbać o odbycie przeszkolenia fachowego i praktycznego. Sprzedawca lub specjalista powinien udzielić użytkownikowi instruktażu na temat bezpiecznej obsługi urządzenia.
Podczas tego instruktażu należy zwłaszcza poinformować użytkownika, że praca przy użyciu urządzenia wymaga szczególnej staranności i koncentracji.
Także w przypadku prawidłowej obsługi tego urządzenia zawsze występują inne zagrożenia.
Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.
Urządzenie wraz z osprzętem może być udostępniane lub wypożyczane tylko osobom, które dokładnie poznały dany model i jego obsługę. Instrukcję obsługi, stanowiącą część urządzenia, należy wraz z nim przekazywać.
Należy zapewnić, aby użytkownik był zdolny pod względem fizycznym, sensorycznym oraz psychicznym do obsługi urządzenia i pracy z jego użyciem. Jeżeli użytkownik jest do tego zdolny w ograniczonym zakresie pod względem fizycznym, sensorycznym lub psychicznym, to może wykonywać pracę za pomocą urządzenia tylko pod nadzorem odpowiedzialnej osoby lub po instruktażu przeprowadzonym przez tę osobę.
Należy zapewnić, aby użytkownik był pełnoletni lub odbywał naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.
Urządzenie może być używane tylko przez wypoczęta osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Urządzenia nie wolno obsługiwać po spożyciu alkoholu, zażyciu narkotyków lub lekarstw opóźniających reakcję.
Urządzenie jest przeznaczone do użytku prywatnego.
Uwaga – niebezpieczeństwo wypadku!
Rozdrabniacze ogrodowe STIHL są przeznaczone do rozdrabniania gałęzi i odpadów roślinnych. Inne użycie urządzenia jest niedozwolone i może być niebezpieczne lub spowodować uszkodzenie urządzenia.
Nie wolno używać rozdrabniacza ogrodowego do wykonywania następujących czynności (wyliczenie niekompletne):
– rozdrabniania innych materiałów (np. szkła, metalu),
– wykonywania czynności niewymienionych w tej instrukcji obstugi,
– produkcji żywności (np. rozdrabniania lodu, surowców na zacier).
Ze względów bezpieczeństwa każda modyfikacja urządzenia, z wyjątkiem prawidłowego montażu wyposażenia dodatkowego dopuszczonego przez firmę STIHL, jest zabroniona i powoduje utratę gwarancji. Informacji o dopuszczonym wyposażeniu dodatkowym udzielają autoryzowani dealerzy firmy STIHL.
Zabronione jest zwłaszcza dokonywanie jakichkolwiek zmian w urządzeniu zwiększających moc lub prędkość obrotową silnika spalinowego lub elektrycznego.
Urządzenia nie wolno używać do przewożenia przedmiotów, zwierząt i osób, a zwłaszcza dzieci.
Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie.
Urządzenie można puszczać tylko wtedy, gdy stoi ono na płaskiej powierzchni, z której nie może się samo stoczyć.
4.2 Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym
Uwaga! Niebezpieczeństwo porażenia prądem!
Szczególne znaczenie dla bezpieczeństwa pracy urządzeń elektrycznych mają:
przewód sieciowy, wtyczka, gniazdko wtyczkowe, przełącznik i przewód przyłączeniowy. Aby nie narazić się na niebezpieczeństwo porażenia prądem elektrycznym, nie wolno używać uszkodzonych lub niezgodnych z przepisami przewodów, gniazdek wtyczkowych i wtyczek.
Należy regularnie sprawdzać, czy przewód przyłączeniowy nie ma oznak uszkodzenia lub starzenia się materiału (łamliwości).
Uruchamiać urządzenie tylko po odwinięciu przewodu sieciowego.
W przypadku stosowania bębna do zwijania przewodu należy zawsze całkowicie odwijać przewód.
Nie używać przedłużacza z uszkodzonym przewodem. Wymienić uszkodzony przewód na nowy; nie wykonywać napraw przedłużaczy.
Jeżeli przewód sieciowy lub przedłużacz ulegną uszkodzeniu podczas pracy, należy natychmiast odłączyć uszkodzony przewód od zasilania napięciem. Nigdy nie dotykać uszkodzonego przewodu sieciowego lub przedłużacza.
Nie można korzystać z urządzenia w przypadku uszkodzenia lub zużycia przewodów. Przede wszystkim należy sprawdzić, czy przewód sieciowy nie jest uszkodzony lub stary.
Konserwację i naprawy przewodu sieciowego należy zlecić wykwalifikowanemu elektrykowi.
Niebezpieczeństwo porażenia prądem! Nie podłączać uszkodzonego przewodu do instalacji elektrycznej i nie dotykać uszkodzonego przewodu przed odłączeniem go od instalacji elektrycznej.
Zespoły tnące (noże) można dotykać dopiero po odłączeniu urządzenia od instalacji elektrycznej.
Należy zawsze sprawdzać, czy stosowane przewody sieciowe są zabezpieczone odpowiednim bezpiecznikiem.
Nie używać urządzenia podczas deszczu i w wilgotnych miejscach.
Należy korzystać wyłącznie z przedłużaczy izolowanych
przed wilgocią, przeznaczonych do użytku zewnętrznego, odpowiednich do stosowania z urządzeniem (⇒ 10.).
Przewód przyłączeniowy należy odłączać przez wyjęcie wtyczki z gniazdka wtyczkowego; nie ciągnąć przewodu przyłączeniowego.
Urządzenie należy odpowiednio zabezpieczyć przed deszczem.
W przypadku podłączenia urządzenia do agregatu prądotwórczego należy zwrócić uwagę na niebezpieczeństwo uszkodzenia urządzenia spowodowanego przez zmiany natężenia prądu.
Urządzenie podłączyć do źródła prądu elektrycznego zabezpieczonego wyłącznikiem różnicowoprądowym o maksymalnym prądzie zadziałania 30 mA. Szczegółowych informacji udzieli elektryk.
4.3 Odzież robocza i sprzęt ochronny
Przed rozpoczęciem pracy należy założyć mocne obuwie z przeciwpoślizgową podeszwa.
Nie wykonywać pracy boso ani np. w sandałach.
Podczas pracy, a w szczególności podczas prac konserwacyjnych i transportu urządzenia, należy zawsze
nosić skórzane rękawice ochronne z zamkniętym mankietem.
Podczas pracy należy zawsze używać okularów ochronnych i nauszników ochronnych. Że środków ochrony osobistej
należy korzystać podczas całego czasu pracy.
Podczas pracy z urządzeniem należy nosić odpowiednią odzież dobrze przylegającą do ciała, tzn. kombinezon, a nie
fartuch roboczy. Urządzenie należy obsługiwać, pozbywszy się szalika, krawata, ozdob, taśm i sznurków lub innych luźno zwisających elementów odzieży.
Podczas pracy i wykonywania wszystkich czynności przy urządzeniu należy związać i zabezpieczyć długie włosy (za pomocą chusty na głowę, czapki itp).
4.4 Transport urządzenia
Zawsze należy pracować w rękawicach ochronnych (⇒ 4.3), aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.
Nie transportować urządzenia z pracującym silnikiem elektrycznym. Przed transportem należy wyłączyć silnik elektryczny, odczekać do zatrzymania się noży i wyjąć wtyczkę przewodu zasilającego.
Urządzenie należy transportować po ostygnięciu silnika elektrycznego.
Urządzenie należy transportować tylko z odpowiednio zamontowanym lejem wsadowym.
Odsłonięte noże mogą zranić użytkownika!
Zwłaszcza podczas przechylania urządzenia należy zwrócić uwagę na jego masę.
Należy użyć odpowiedniego urządzenia załadowczego podnoszącego lub rampy załadowczej.
Zabezpieczyć urządzenie na powierzchni ładunkowej za pomocą odpowiednio dobranych środków mocujących (pasy, liny itp.) zamocowanych w punktach podanych w niniejszej instrukcji obsługi. (⇔ 12.3)
Urządzenie należy ciągnąć lub przesuwać z małą prędkością. Nie holować urządzenia!
Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących
bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych.
4.5 Przed rozpoczęciem pracy
Urządzenie może być używane tylko przez osoby znające instrukcję obsługi.
Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z silnikiem spalinowym lub elektrycznym.
Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Autoryzowani dealerzy firmy STIHL mają do dyspozycji zamienne naklejki ostrzegawcze i inne części zamienne.
Niebezpieczeństwo zranienia!
Zużyte lub uszkodzone części (np. tępe noże) mogą wpłynąć na bezpieczeństwo urządzenia i spowodować obrażenia ciała użytkownika.
Przed uruchomieniem należy sprawdzić następujące warunki i zapewnić ich spełnienie:
– U r z ądzenie jest technicznie sprawne. Oznacza to, że osłony i urządzenia zabezpieczające znajdują się na swoim miejscu i są sprawne;
- p o d łączono zasilanie za pośrednictwem gniazdka wtyczkowego zamontowanego zgodnie z przepisami;
– izolacja przewodu elektrycznego, przedłużacza, wtyczki i gniazdka wtyczkowego jest w nienagannym stanie;
– całe urządzenie (obudowa silnika elektrycznego, urządzenia zabezpieczające, elementy mocujące, nóż, wał noży, tarcze noży itp.) nie jest zużyte lub uszkodzone;
- w u r z ądzeniu nie ma rozdrabnianego materiału i lej wsadowy jest pusty;
- wszystkie śruby, nakrętki i inne elementy mocujące znajdują się na swoim miejscu i są dokręcone. Przed uruchomieniem urządzenia dokręcić poluzowane śruby i nakrętki wymaganym momentem;
- za pomocą przełącznika wyboru ustawiono rodzaj rozdrabnianego materiału (materiał twardy lub miękki).
Niebezpieczeństwo obrażeń! Ustawienie rodzaju rozdrabnianego materiału decyduje o kierunku obrotów noży. W przypadku nieprawidłowego ustawienia użytkownik może zostać poważnie zraniony przez odrzucony materiał rozdrabniany.
Z urządzenia należy korzystać tylko na otwartym terenie; nie wolno używać urządzenia w pobliżu ściany lub innego sztywnego przedmiotu, aby zmniejszyć ryzyko zranienia osób i powstania szkód materialnych (brak możliwości odchylenia się użytkownika, możliwość stłuczenia szyby lub zadrapania samochodu itp.).
Urządzenie należy ustawić na płaskim i twardym podłożu.
Nie używać urządzenia na powierzchni pokrytej kostką betonową i wysypanej żwirem, ponieważ wyrzucony lub uniesiony materiał mógłby spowodować obrażenia ciała.
Przed każdym uruchomieniem należy upewnić się, czy urządzenie zostało przygotowane do eksploatacji zgodnie z przepisami. (⇒ 11.3)
Użytkownik powinien zapoznać się z działaniem przełącznika, aby w sytuacjach awaryjnych zareagować szybko i prawidłowo.
Osłona zespołu tnącego w leju wsadowym powinna zakrywać otwór wsadowy; nie może być uszkodzona – wymienić uszkodzoną osłonę zespołu tnącego.
Niebezpieczeństwo zranienia! Można uruchamiać tylko kompletne urządzenie zmontowane zgodnie z instrukcją. W wypadku braku części (np. kół) nie są zachowane wymagane bezpieczne odległości, a ponadto urządzenie może być mniej stabilne.
Przed każdym uruchomieniem należy sprawdzić wzrokowo, czy stan urządzenia jest zgodny z przepisami.
Zgodność z przepisami oznacza, że urządzenie jest całkowicie zmontowane, a zwłaszcza oznacza:
– zamontowanie górnej części leja na dolnej części leja,
– zamontowanie leja wsadowego na urządzeniu zasadniczym i mocne dokręcenie ręką obu śrub zamykających,
– kompletne zamontowanie stelaża rurowego,
– zamontowanie obu kół,
– zamontowanie wszystkich urządzeń zabezpieczających (kanału wyrzutowego, osłony zespołu tnącego itp.) oraz ich sprawność,
– zamontowanie obu zespołów tnących (tarcz noży),
– zamontowanie wszystkich noży zgodnie z instrukcją.
Zamontowane w urządzeniu mechanizmy zabezpieczające nie mogą być usuwane lub mostkowane.
Tarczę noży sprawdzić wzrokowo pod względem uszkodzenia oraz zdeformowania i ewentualnie wymienić.
4.6 Praca z urządzeniem
Nie wykonywać czynności roboczych, jeżeli w pobliżu znajdują się zwierzęta lub osoby postronne, a zwłaszcza
dzieci.
Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych.
Wilgotne podłoże jest bardziej śliskie, co zwiększa ryzyko wypadku. Należy postępować szczególnie ostrożnie, aby się nie poślizgnąć. Jeżeli jest to możliwe, należy unikać korzystania z urządzenia na wilgotnym podłożu.
Czynności robocze należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.
Przez cały czas należy utrzymywać czystość i porządek w obszarze wykonywania pracy. Usuwać przedmioty, o które można się potknąć, takie jak kamienie, gałęzie, przewody itp.
Podłoże, na którym stoi osoba obsługująca nie powinno znajdować się wyżej od podłoża, na którym stoi urządzenie.
Uruchamianie urządzenia:
Przed uruchomieniem urządzenia należy ustawić je w stabilnej pozycji pionowej. Nie uruchamiać urządzenia w pozycji leżącej.
Należy włączać urządzenie przy zachowaniu szczególnej ostrożności, zgodnie ze wskazówkami podanymi w rozdziale „Uruchamianie urządzenia”. (⇔ 10.5)
Podczas uruchamiania silnika spalinowego lub włączania silnika elektrycznego nie stać przed otworem wyrzutowym. Podczas włączania rozdrabniacza w jego wnętrzu nie może znajdować się rozdrabniany materiał. Rozdrabniany materiał może zostać wyrzucony z urządzenia i spowodować obrażenia ciała.
Podczas uruchamiania silnika urządzenie nie może być przechylone.
Należy unikać częstego włączania w ciągu krótkiego czasu, a szczególnie „zabaw“ przełącznikiem. Niebezpieczeństwo przegrzania silnika elektrycznego!
Wahania napięcia, wywołane eksploatacją tego urządzenia przy niekorzystnych warunkach panujących w sieci, mogą zakłócać pracę innych urządzeń podłączonych do tej samej instalacji elektrycznej. W takim przypadku należy podjąć odpowiednie działanie (np. podłączyć urządzenia do innego obwodu zasilającego lub do obwodu o mniejszej impedancji).
Zastosowanie do pracy:
Niebezpieczeństwo zranienia!
Nie zbliżać rąk lub stóp do wirujących elementów (także z góry i dołu).
Podczas pracy urządzenia twarz i inne części ciała nie mogą znajdować się nad lejem wsadowym i przed otworem wyrzutowym. Głowa i części ciała powinny znajdować się w bezpiecznej odległości od otworu wsadowego.
Nie wkładać rąk, innych części ciała lub odzieży do leja wsadowego lub kanału
wyrzutowego. Istnieje poważne niebezpieczeństwo odniesienia obrażeń oczu, twarzy, palców, ręki itp.
Należy zawsze dbać o zachowanie równowagi oraz pewną i bezpieczną pozycję pracy. Nie pochylac się do przodu.
Podczas pracy nie wolno manipulować przy osłonie zespołu tnącego (np. zdejmować, podnosić, zakleszczać, uszkadzać osłony).
W celu napełnienia rozdrabniacza należy stanąć w opisanym obszarze pracy użytkownika. Przez cały czas pracy należy stać w obszarze wykonywania pracy; natomiast nie wolno znajdować się w strefie wyrzutu. (⇒ 8.4)
Niebezpieczeństwo zranienia!
Podczas pracy rozdrabniany materiał może zostać wyrzucony do góry. Użytkownik może doznać poważnych obrażeń twarzy, oczu i rąk. Dlatego należy nosić okulary ochronne i rękawice ochronne (⇔ 4.3) oraz zachować bezpieczną odległość między głową a otworem wsadowym.
Nie przechylac urządzenia podczas pracy silnika spalinowego lub elektrycznego.
W przypadku przewrócenia się urządzenia podczas pracy natychmiast wyłączyć silnik elektryczny i wyjąć wtyczkę przewodu sieciowego.
Jeżeli podczas pracy z urządzeniem zmieniany jest rodzaj rozdrabnianego materiału, należy wyłączyć urządzenie i poczekać, aż noże się zatrzymają. Następnie ustawić przełącznik wyboru na zmieniony rodzaj materiału (materiał twardy lub miękki).
W przypadku obrócenia przełącznika wyboru podczas pracy urządzenia można je ponownie uruchomić dopiero po 6 sekundach.
Niebezpieczeństwo zranienia!
Podczas wkładania gałęzi do rozdrabniacza ogrodowego mogą zostać one z powrotem wyrzucone. Użytkownik może ulec poważnemu zranieniu przez wyrzucony materiał. Stosować rękawice ochronne i okulary ochronne (⇔ 4.3)!
Należy zwrócić uwagę, aby w kanale wyrzutowym nie gromadził się rozdrobniony materiał, ponieważ może to być przyczyną pogorszenia się wydajności rozdrabniania lub cofania się materiału.
Podczas napełniania rozdrabniacza ogrodowego należy zwrócić szczególną uwagę na to, aby do komory rozdrabniania nie dostały się żadne ciała obce, np. części metalowe, kamienie, tworzywa sztuczne, szkło, ponieważ mogą one doprowadzić do uszkodzeń komory rozdrabniania i wyrzucania materiału z leja wsadowego.
Niebezpieczeństwo zranienia!
Użytkownik może ulec poważnemu zranieniu przez wyrzucany materiał przeznaczony do rozdrobnienia oraz zanieczyszczenia. Zachować bezpieczną odległość urządzenia od zanieczyszczeń i natychmiast usuwać niedrożności.
Należy pamiętać o bezwładnym ruchu narzędzia tnącego trwającym kilka sekund po wyłączeniu silnika.
Wyłączyć silnik elektryczny, wyjąć wtyczkę przewodu sieciowego i odczekać, aż zatrzymają się wszystkie wirujące części urządzenia:
– przed oddaleniem się od urządzenia lub przed pozostawieniem go bez nadzoru;
– przed zmianą pozycji urządzenia, jego podnoszeniem, przenoszeniem, przechylaniem, przesunięciem lub ciągnięciem;
– przed odkręceniem śrub zamykających i otwarciem urządzenia;
– przed transportem urządzenia;
– przed usuwaniem przyczyn zablokowania lub niedrożności w zespole tnącym, leju wsadowym, kanale wyrzutowym;
– przed rozpoczęciem pracy przy tarczy noży;
– przed sprawdzaniem lub czyszczeniem urządzenia lub przed wykonaniem przy nim czynności.
W przypadku przedostania się obcego materiału do narzędzia tnącego pojawiają się nienormalne odgłosy lub występują mocniejsze drgania; należy wówczas natychmiast wyłączyć silnik elektryczny i odczekać, aż urządzenie się zatrzyma.
Wyciągnąć wtyczkę przewodu zasilającego oraz lej wsadowy i wykonać następujące czynności:
- Sprawdzić urządzenie, a zwłaszcza zespół tnący (noże, tarczę noży, mocowanie noży, śrubę noży, pierścień zaciskowy), pod względem uszkodzeń i zlecić specjalistycznemu warsztatowi wykonanie niezbędnych napraw przed ponownym uruchomieniem urządzenia i rozpoczęciem pracy.
- Sprawdzić, czy wszystkie części zespołu tnącego są dobrze zamocowane, ewentualnie dokręcić śruby (przestrzegać momentów dokręcania).
– Zlecić specjaliście wymianę lub naprawę uszkodzonych części, przy czym części powinny mieć takie same właściwości.
4.7 Konserwacja i naprawy
Przed rozpoczęciem czynności konserwacyjnych (czyszczenie, naprawy itp.) oraz przed sprawdzaniem, czy przewód
przyłączeniowy jest popłatany lub uszkodzony należy postawić urządzenie na stabilnym płaskim podłożu, wyłączyć silnik elektryczny i odłączyć wtyczkę.
Przed rozpoczęciem czynności konserwacyjnych schładzać urządzenie przez ok. 5 minut.
Podłączenie do sieci elektrycznej może zostać wykonane wzgl. wymienione wyłącznie przez wykwalifikowanego elektryka.
Przed konserwacją narzędzia tnącego należy zwrócić uwagę, aby nadal obracało się ono pomimo mechanizmu blokującego, także po wyłączeniu zasilania napięciem.
Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować.
Czyszczenie:
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie. (⇒ 11.1)
Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą (np. za pomocą węża ogrodowego). Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia.
Czynności konserwacyjne:
Można wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi; wykonanie innych czynności należy zlecić autoryzowanemu dealerowi.
Z pytaniami dotyczącymi urządzenia i środków pomocniczych prosimy zawsze zwracać się do autoryzowanego dealera. Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL. Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
Należy stosować tylko narzędzia, wyposażenie dodatkowe i akcesoria dopuszczone przez firmę STIHL do stosowania z tym urządzeniem lub części tego samego typu. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Z pytaniami należy zwrócić się do autoryzowanego dealera.
Oryginalne narzędzia, wyposażenie dodatkowe i części zamienne firmy STIHL są optymalnie dopasowane do urządzenia i do wymagań użytkownika. Oryginalne części zamienne STIHL rozpoznaje się po numerze części zamiennej STIHL, po napisie STIHL i ewentualnie po oznakowaniu części zamiennej STIHL. W przypadku małych części może być tylko oznakowanie.
Naklejki ostrzegawcze i informacyjne muszą być czyste i czytelne. W przypadku uszkodzenia lub zgubienia naklejek należy zastąpić je nowymi naklejkami dostępnymi u autoryzowanego dealera firmy STIHL. W przypadku zastępowania elementu nową częścią należy na niej nakleić taką samą naklejkę.
Czynności dotyczące zespołu tnącego wykonywać w rękawicach ochronnych (⇔ 4.3) przy zachowaniu szczególnej uwagi.
Wszystkie nakrętki, sworznie i śruby, zwłaszcza śruby zespołu tnącego powinny być mocno dokręcone, aby zagwarantować niezawodną pracę urządzenia.
Regularnie należy sprawdzać całe urządzenie pod względem zużycia i uszkodzeń, zwłaszcza przed jego przechowywaniem (np. przed przerwą zimową). Ze względów bezpieczeństwa należy natychmiast wymienić zużyte lub uszkodzone części, aby urządzenie zawsze umożliwiało bezpieczną pracę.
4.8 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji
Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy schładzać silnik przez ok. 5 minut.
Należy zabezpieczyć urządzenie przed nieuprawnionym użyciem (np. przez dzieci).
Przed przechowywaniem urządzenia (np. przed przerwą zimową) należy je dokładnie wyczyścić.
Przechowywać urządzenie w dobrym stanie technicznym.
Przechowywać urządzenie na płaskiej powierzchni w taki sposób, aby nie mogło się przypadkowo stoczyć.
Przechowywać rozdrabniacz ogrodowy tylko z zamontowanym lejem wsadowym. Odsłonięte noże mogą być przyczyną skaleczeń!
4.9 Utylizacja
Odpady mogą być szkodliwe dla ludzi, zwierząt oraz środowiska i dlatego należy je prawidłowo utylizować.
Skontaktować się z firmą zajmującą się recyklingiem lub z autoryzowanym dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. Aby zapobiec wypadkom,
przede wszystkim należy usunąć przewód sieciowy lub przewód przyłączeniowy doprowadzony do silnika elektrycznego.
5. Objąśnienie symboli
Uwaga!
Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.
Niebezpieczeństwo zranienia!
Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia.
Niebezpieczeństwo zranienia!
Wirujące narzędzia! Podczas pracy urządzenia ręce i stopy powinny znajdować się z dala od otworów wsadowych i wyrzutowych.
Niebezpieczeństwo zranienia!
Przed rozpoczęciem prac przy narzędziu tnącym, czynności konserwacyjnych lub czyszczenia, przed sprawdzaniem, czy przewód przyłączeniowy nie jest splątany lub uszkodzony, oraz przed pozostawieniem urządzenia należy wyłączyć silnik elektryczny i odłączyć przewód sieciowy od urządzenia.
Niebezpieczeństwo obrażeń!
Odrzucone gałęzie i materiał rozdrabniany mogą przebić dłonie lub palce.
Założyć nauszniki ochronne. Założyć okulary ochronne.
Czynności wykonywać w rękawicach ochronnych.
Nie używać urządzenia podczas deszczu i w wilgotnych miejscach.
Niebezpieczeństwo zranienia!
Po wyłączeniu urządzenia narzędzie tnące może się jeszcze obracać. Odczekać, aż narzędzie tnące się zatrzyma.
Niebezpieczeństwo zranienia!
Nie wchodzić na urządzenie.
Niebezpieczeństwo zranienia!
Nie wkładać rąk, innych części ciała lub odzieży do leja wsadowego lub kanału wyrzutowego.
Niebezpieczeństwo zranienia!
Material do rozdrabniania wkładać tylko z lewej strony.
Niebezpieczeństwo zranienia!
W przypadku wybrania twardego materiału należy wkładać rozdrabniany materiał po lewej stronie. Postępować zgodnie z instrukcją obsługi.
Niebezpieczeństwo zranienia!
Niebezpieczeństwo spowodowane przez wyrzucony materiał rozdrabniany. Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. Minimalna odległość 15 m.
Wstępna selekcja twardego materiału do rozdrabniania ścinków drzew i żywopłotów oraz grubych i rozłożystych gałęzi.
Wybór materiału miękkiego do rozdrabniania organicznych resztek roślinnych, takich jak odpady owoców i warzyw, ścięte kwiaty, liście itp.
W przypadku obrócenia przełącznika wyboru podczas pracy urządzenia można je ponownie uruchomić dopiero po 6 sekundach.
6. Wyposażenie standardowe
Poz. Nazwa
Liczba
| A | Urządzenie zasadnicze z dolną częścią leja | 1 |
| B | Górna część leja | 1 |
| C | Oś kół | 1 |
| D | Stelaż rurowy | 1 |
| E | Ogranicznik | 2 |
| F | Śruba M6 x 55 | 2 |
| G | Nakrętka sześciokątna | 2 |
| H | Koło | 2 |
| I | Kołpak koła | 2 |
| J | Zatyczka | 2 |
| K | Kołek rozprężny | 2 |
| L | Śruba samogwintująca P6 x 50 | 2 |
| M | Osłona wyrzutu | 1 |
| N | Przedłużenie kanału wyrzutowego | 1 |
| O | Listwa | 1 |
| Poz. Nazwa | Liczba | |
| P | Sworzeń | 2 |
| Q | Śruba Torx P5 x 20 | 3 |
| R | Śruba Torx P5 x 10 | 2 |
| S | Śruba bezpieczna | 3 |
| T | Narzędzie montażowe | 1 |
| • | Instrukcja obsługi | 1 |
7. Przygotowanie urządzenia do pracy
Zabezpieczać urządzenie przed uszkodzeniami!
Aby uniknąć uszkodzenia urządzenia, wszystkie połączenia należy dokręcać odpowiednimi momentami podanymi w rozdziale „Przygotowanie urządzenia do pracy”.
7.1 Zamontowanie osi kół i kół
- Oś kół (C) za pomocą ograniczników (E), śrub (F) i nakrętek sześciokątnych (G) zamontować na stelażu rurowym (D) i przykręcić narzędziem montażowym (T) (4 - 6 Nm).
- Koło (H) wsunąć na zamontowaną oś kół.
- Wsunąć zatyczkę (J) i zamocować przez wbicie kołka rozprężnego (K).
- Założyć kołpak koła (1).
- Powtórzyć czynność po drugiej stronie.
7.2 Zamontowanie zespołu jezdnego i kanału wyrzutowego
1 Zamontowanie przedłużenia kanału wyrzutowego
- Urządzenie zasadnicze (A) położyć na klocu drewnianym o wysokości ok. 15-20 cm w sposób pokazany na rysunku.
- Założyć przedłużenie kanału wyrzutowego (N) od tyłu, wprowadzając zaczepy (1) w otwory (2) na urządzeniu zasadniczym (A) i tak obracając w dół, aby przednia część urządzenia zasadniczego weszła dokładnie w otwór przedłużenia kanału wyrzutowego.
- Śruby (R) wkręcić w tuleje gwintowane zaczepów (1) (1 - 2 Nm).
2 Zamontowanie zespołu jezdnego
- Zespół jezdny z dwoma stelażami rurowymi (3) wsunąć do oporu w prowadnice na urządzeniu zasadniczym (4).
- Wygięcie stelaża rurowego (5) wcisnąć w zagłębienie na przedłużeniu wyrzutu (6).
- Śruby (L) przełożyć przez otwory w stelażach rurowych (7) i dokręcić (3 - 4 Nm).
3 Montaż listwy
Wygięcie stelaża rurowego (5) powinno znajdować się dokładnie w wybraniach przedłużenia kanału wyrzutowego (6).
- Założyć listwę (O) i wkręcić śruby (Q) (1 - 2 N m).
- Postawić urządzenie.
4 Zamontowanie osłony wyrzutu
- Założyć osłonę wyrzutu (M) i wcisnąć sworznie (P) (ewentualnie użyć młotka z tworzywa sztucznego). Podczas zakładania zwrócić uwagę, aby żebra (8) po lewej i prawej stronie na wewnętrznej stronie osłony wyrzutu znalazły się dokładnie w rowkach prowadzących przedłużenia kanału wyrzutowego (9).
7.3 Otwieranie i zamykanie osłony wyrzutu
Otwieranie osłony wyrzutu:
- Przed rozdrabnianiem należy podnieść osłone wyrzutu (1) do góry i doprowadzić do zatrzaśnięcia się zaczepu (2) w przedłużeniu kanału wyrzutowego.
Zamykanie osłony wyrzutu:
- W celu transportu lub łatwiejszego przechowywania podnieść nieco zaczep (2) i odchylić w dół osłonę wyrzutu (1).
7.4 Zamontowanie górnej części leja
Lej może być zamontowany tylko przez Autoryzowanego Dealera za pomocą specjalnego narzędzia. Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
- Górną część leja (B) założyć na dolną część leja (1).
- Podnieść do góry osłone zespołu tnącego (2) i przytrzymać (zob. rysunek).
- Wkręcić śruby (S).
8. Wskazówki dotyczące wykonywania pracy
8.1 Jakie materiały można rozdrabniać?
Rozdrabniacz ogrodowy GHE 355 umożliwia przerabianie zarówno miękkiego, jak i twardego materiału roślinnego.
Material miękki:
Odpady ogrodowe, takie jak odpady warzyw i owoców, kwiatów, liści.
Material twardy:
Gałączki drzew i krzewów oraz grube i rozłożyste gałęzie.
Gałęzie z drzew i krzewów powinny być rozdrabniane krótko po ścięciu, ponieważ rozdrabniacz pracuje wtedy z wyższą wydajnością niż w przypadku gałęzi wysuszonych lub wilgotnych.
Rozdrabnianie suchego materiału zwiększa ryzyko jego wyrzucenia. Użytkownik może ulec poważnemu zranieniu przez wyrzucane gałęzie.
Niebezpieczeństwo zranienia!
Przy rozdrabnianiu twardych materiałów należy zapewnić, aby urządzenie zostało ustawione na właściwy materiał rozdrabniany (⇒ 10.7). Ustawienie rodzaju rozdrabnianego materiału decyduje o kierunku obrotów noży. W przypadku nieprawidłowego ustawienia użytkownik może zostać poważnie zraniony przez odrzucony materiał rozdrabniany.
8.2 Jakich materiałów nie można rozdrabniać?
Do rozdrabniacza ogrodowego nie wolno wrzucać kamieni, szkła, części metalowych (drutów, gwoździ itp.) lub elementów z tworzyw sztucznych.
Podstawowa zasada:
Materiały, które nie nadają się do kompostowania nie powinny być także przerabiane przy użyciu rozdrabniacza ogrodowego.
8.3 Maksymalna średnica gałęzi
Maksymalna średnica gałęzi
GHE 355: 35 mm
GHE 375: 40 mm
Ostrożnie!
Przy jednoczesnym wprowadzaniu kilku cienkich gałęzi suma średnic poszczególnych gałęzi nie może przekroczyć maksymalnej średnicy gałęzi.
Najlepszą wydajność rozdrabniania uzyskuje się ze świeżo ściętych gałęzi drzew i żywopłotów.
8.4 Obszar pracy użytkownika
Ze względów bezpieczeństwa przez cały czas rozdrabniania użytkownik powinien przebywać w obszarze pracy (szara powierzchnia).
Aby zapobiec uderzeniu przez odrzucony rozdrabniany materiał, użytkownik powinien stać nieco z boku (zakreskowana powierzchnia oznaczona literą A), a nie bezpośrednio za rozdrabniaczem ogrodowym.
8.5 Prawidłowe napełnianie rozdrabniacza ogrodowego
Niebezpieczeństwo zranienia!
Ukośnie ustawiony zespół tnący może odrzucić grube gałęzie do tyłu! Użytkownik może ulec poważnemu zranieniu przez wyrzucone gałęzie. Aby zapobiec zranieniom spowodowanym przez wyrzucany materiał, należy prawidłowo napełniać rozdrabniacz ogrodowy. Gdy rozdrabniacz ogrodowy jest napełniany od tyłu (tzn. użytkownik stoi w obszarze roboczym (⇒ 8.4)), to gałęzie należy wkładać nieco pod skosem i prowadzić do lewej ścianki leja aż do zespołu tnącego, zgodnie z oznaczeniem (1).
Podczas wkładania gałęzi należy zwrócić uwagę na podaną ich maksymalną średnicę. Przerzedzić bardzo rozłożyste gałęzie i usunąć pędy boczne. Duży otwór wsadowy służy wyłącznie do lepszego wkładania bardzo rozłożystych gałęzi.
8.6 Wskaźnik
! Symbol wyświetlany na wskaźniku jest wiarygodny tylko przy pracującym silniku elektrycznym. Dlatego przed sprawdzaniem wskaźnika należy włączyć rozdrabniacz ogrodowy. (⇒ 10.5)
Po włączeniu rozdrabniacza ogrodowego materiał, który może być rozdrabniany, będzie pokazywany na wskaźniku (1) za pomocą następujących symboli:
Gałączki drzew i krzewów oraz grube i rozłożyste gałęzie.
Odpady ogrodowe, takie jak odpady warzyw i owoców, kwiatów, liści.
8.7 Właściwe obciążenie urządzenia
Silnik elektryczny lub spalinowy rozdrabniacza ogrodowego może być obciążany tylko w takim stopniu, który nie spowoduje znaczącego zmniejszenia się prędkości obrotowej silnika. Materiał wprowadzać równomiernie i ciągle do rozdrabniacza ogrodowego. Jeżeli podczas pracy z rozdrabniaczem ogrodowym zmniejszy się prędkość obrotowa silnika elektrycznego lub spalinowego, należy zmniejszyć jego obciążenie, przerywając napełnianie urządzenia.
8.8 Zabezpieczenie przed przeciążeniem
W przypadku przeciążenia silnika elektrycznego w czasie pracy wbudowane zabezpieczenie termiczne wyłącza samoczynnie silnik elektryczny.
Po schłodzeniu (ok. 10 minut) można ponownie uruchomić rozdrabniacz ogrodowy. Przyczynami częstego działania zabezpieczenia przed przeciążeniem mogą być:
- niewłaściwy przewód przyłączeniowy (⇒ 10.1),
- przeciążenie instalacji elektrycznej,
– przeciążenie urządzenia spowodowane zbyt dużą ilością rozdrabnianego materiału lub tępymi nożami.
8.9 Postępowanie po zablokowaniu się zespołu tnącego
Jeżeli podczas rozdrabniania blokuje się zespół tnący rozdrabniacza ogrodowego, należy natychmiast wyłączyć silnik elektryczny i odłączyć przewód sieciowy. Następnie zdjęć lej wsadowy i usunąć przyczynę zakłócenia.
9. Urządzenia zabezpieczające
9.1 Blokada ponownego uruchomienia silnika elektrycznego
Urządzenie można uruchomić tylko za pomocą włącznika, a nie poprzez podłączenie przewodu przyłączeniowego do gniazdka.
9.2 Wyłącznik bezpieczeństwa
Silnik elektryczny lub narzędzie rozdrabniające można uruchamiać tylko przy prawidłowo zamkniętym leju wsadowym. Gdy podczas pracy urządzenia poluzuje się prawa śruba zamykająca (patrząc na urządzenie z przodu), silnik elektryczny wyłączy się samoczynnie i po kilku sekundach zostanie zatrzymane narzędzie rozdrabniające.
9.3 Hamulec wybiegowy silnika elektrycznego
Hamulec wybiegowy silnika elektrycznego skraca do kilku sekund czas wybiegu silnika od momentu jego wyłączenia do zatrzymania noży.
9.4 Ostony ochronne
Rozdrabniacz ogrodowy jest wyposażony w osłony ochronne otworów wsadowego i wyrzutowego. Należą do nich cały lej wsadowy z górną częścią leja i osłoną zespołu tnącego, przedłużenie oraz osłona wyrzutu.
Podczas rozdrabniania osłony ochronne gwarantują zachowanie bezpiecznego odstępu od noży rozdrabniających.
10. Uruchamianie urządzenia
Niebezpieczeństwo zranienia! Przed uruchomieniem rozdrabniacza ogrodowego należy dokładnie zapoznać się z rozdziałem „Zasady bezpiecznej pracy” (⇒ 4.) i przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa.
- Silnik elektryczny należy włączać tylko w sposób opisany w instrukcji obsługi. (⇒ 10.5)
10.1 Podłączanie rozdrabniaczy ogrodowych do zasilania
Niebezpieczeństwo zranienia! Należy przestrzegać wszystkich wskazówek podanych w rozdziale „Ostrzeżenie – zagrożenie spowodowane prądem elektrycznym“ (⇔ 4.2).
Rozdrabniacze ogrodowe w wersji dla Wielkiej Brytanii mają 10-metrowy przewód ze specjalną wtyczką. We wtyczce przeznaczonej do Wielkiej Brytanii jest zamontowany bezpiecznik.
Napięcie sieciowe musi być takie samo jak napięcie robocze (zob. tabliczka znamionowa).
Przewód sieciowy musi być odpowiednio zabezpieczony. (⇔ 17.)
Dopuszczone do stosowania są wyłącznie przewody przyłączeniowe o klasie nie niższej niż przewody w osłonie gumowej H07 RN-F DIN/VDE 0282.
Gniazda wtyczkowe powinny być zabezpieczone przed woda rozpryskową. Niewłaściwe przewody przedłużaczy przyczyniają się do zmniejszenia mocy i mogą spowodować uszkodzenie silnika elektrycznego.
Minimalny przekrój przewodu sieciowego powinien wynosić 3 x 1,5 mm² przy długości do 25 m lub 3 x 2,5 mm² przy długości do 50 m.
Złącza przewodów muszą być wykonane z gumy lub powleczone gumą i spełniać wymagania normy DIN/VDE 0620.
Urządzenie to zostało zaprojektowane do pracy przy zasilaniu z sieci o impedancji Z_maks w punkcie przyłączenia (podłączenia instalacji domowej) wynoszącej maksymalnie 0,435 oma (przy 50 Hz). Podczas eksploatacji urządzenia użytkownik powinien zasilać je tylko z sieci elektrycznej, która spełnia te wymagania. W razie potrzeby informacje dotyczące impedancji sieci można uzyskać od lokalnego dostawcy energii elektrycznej.
Szczegółowych informacji dotyczących podłączenia do zasilania udzieli elektryk.
10.2 Podłączanie przewodu elektrycznego
Podczas wyboru przewodu sieciowego należy przestrzegać informacji podanych we wszystkich punktach rozdziału „Podłączanie urządzenia do zasilania“ (⇒ 10.1).
GHE 355:
- Gniazdko przewodu sieciowego podłączyć do 3-stykowej wtyczki urządzenia (1).
GHE 375:
- Gniazdko przewodu sieciowego podłączyć do 5-stykowej wtyczki urządzenia (2).
10.3 Odłączanie przewodu sieciowego
Odłączając przewód sieciowy, należy ciągnąć tylko za gniazdko wtyczkowe. Nie ciągnąć nigdy przewodu.
W przypadku odłączenia przewodu sieciowego podczas pracy rozdrabniacza ogrodowego będzie go można ponownie uruchomić dopiero po 12 sekundach.
10.4 Zaczep przewodu
Podczas pracy zaczep przewodu zapobiega niezamierzonemu wyciągnięciu wtyczki przewodu z gniazdka i ewentualnemu uszkodzeniu gniazdka urządzenia. Dlatego przewód przyłączeniowy powinien być poprowadzony przez zaczep przewodu.
Zaczepianie przewodu w zaczepie
- Podłączyć przewód elektryczny. (⇒ 10.2)
- Przewód przyłączeniowy (1) uformować w pętlę i przeprowadzić przez otwór (2).
- Założyć pętlę przewodu na zaczep (3) i zacisnąć.
Odczepianie przewodu od zaczepu
- Pętlę przewodu poluzować na zaczepie (3).
- Wyciągnąć pętlę przewodu przyłączeniowego (1) z otworu (2).
- W razie potrzeby odłączyć przewód sieciowy. (⇒ 10.3)
10.5 Włączanie rozdrabniacza ogrodowego
Wewnątrz urządzenia nie może znajdować się rozdrabniany materiał, ponieważ może on zostać wyrzucony podczas ponownego uruchamiania urządzenia.
Mechanizm blokujący tarczę noży musi być zawsze przechylony do pozycji blokowania. (⇔ 11.6)
Jeżeli przełącznik wyboru znajduje się w położeniu pionowym (środkowym), to nie będzie można włączyć rozdrabniacza ogrodowego.
- Podłączyć przewód elektryczny. (⇒ 10.2)
- Nacisnąć zielony przycisk (1) wyłącznika.
Rozdrabniacz ogrodowy jest uruchomiony.
10.6 Wyłączanie rozdrabniacza ogrodowego
Silnik elektryczny należy wyłączyć dopiero po rozdrobnieniu całego materiału znajdującego się w urządzeniu. W przeciwnym razie po ponownym włączeniu urządzenia może zablokować się tarcza noży.
- Nacisnąć czerwony przycisk (1) wyłącznika.
Silnik elektryczny rozdrabniacza ogrodowego zostaje wyłączony i automatycznie wyhamowany.
Niebezpieczeństwo zranienia! Należy pamiętać o bezwładnym ruchu narzędzi roboczych, trwającym kilka sekund po wyłączeniu silnika elektrycznego.
10.7 Przełącznik wyboru
Rozdrabniacze ogrodowe GHE 355 i GHE 375 umożliwiają przerabianie zarówno miękkiego, jak i twardego materiału roślinnego. Sposób rozdrabniania ustawia się przez obrócenie przełącznika wyboru.
Jeżeli przełącznik wyboru zostanie obrócony podczas pracy urządzenia lub w czasie wybiegu silnika elektrycznego (przed jego zatrzymaniem się) po wyłączeniu urządzenia, to ze względów bezpieczeństwa rozdrabniacz ogrodowy będzie można ponownie włączyć dopiero po upływie 6 sekund. (⇒ 10.5)
Materiał, który można rozdrabniać, będzie prawidłowo wskazywany dopiero po włączeniu rozdrabniacza ogrodowego.
Niebezpieczeństwo zranienia! Ustawienie rodzaju rozdrabnianego materiału decyduje o kierunku obrotów noży. W przypadku nieprawidłowego ustawienia użytkownik może zostać poważnie zraniony przez odrzucony materiał rozdrabniany.
Sprawdzanie ustawienia:
- Włączyć rozdrabniacz ogrodowy.
(⇒ 10.5)
Na wskaźniku (1) pojawia się symbol aktualnie ustawionego materiału do rozdrabniania. (⇒ 8.6)
Zmiana ustawienia:
- Wyłączyć rozdrabniacz ogrodowy i odczekać aż do zatrzymania się zespołu tnącego. (⇒ 10.6)
- Przełącznik wyboru (2) obrócić o 180°.
- Ponownie włączyć rozdrabniacz ogrodowy. (⇒ 10.5) Na wskaźniku (1) pojawia się symbol aktualnie ustawionego materiału do rozdrabniania. (⇒ 8.6)
10.8 Rozdrabnianie
- Rozdrabniacz ogrodowy ustawić bezpiecznie na płaskim i stabilnym podłożu.
- Założyć rękawice ochronne, okulary ochronne i nauszniki ochronne. (⇔ 4.3)
- Otworzyć osłone wyrzutu. (⇒ 7.3)
-
Podłączyć przewód sieciowy do rozdrabniacza ogrodowego. (⇒ 10.2)
-
Włączyć rozdrabniacz ogrodowy. (⇒ 10.5)
- Odczekać, aż rozdrabniacz ogrodowy osiągnie maksymalną prędkość obrotową (obroty biegu jałowego).
- Sprawdzić, czy rozdrabniany materiał (materiał twardy lub miękki) jest zgodny ze wskazywanym symbolem. (⇒ 8.6)
- Jeżeli wskazanie nie jest zgodne, to należy zmienić ustawienie. (⇒ 10.7)
- Prawidłowo wkładać rozdrabniany materiał do rozdrabniacza ogrodowego. (⇒ 8.5)
- Wyłączyć rozdrabniacz ogrodowy. (⇒ 10.6)
Niebezpieczeństwo obrażeń!
Jeżeli przy ustawieniu miękkiego materiału rozdrabniany jest twardy materiał, może on zostać wyrzucony z dużą prędkością. Użytkownik może ulec poważnemu zranieniu przez wyrzucony materiał.
11. Konserwacja
Niebezpieczeństwo
zranienia!
Aby zapobiec samoczynnemu włączeniu silnika elektrycznego, przed konserwacją i czyszczeniem urządzenia oraz przed czynnościami wykonywanymi w poblizu zespołu tnącego należy koniecznie odłączyć przewód zasilający.
Niebezpieczeństwo zranienia!
Czynności należy wykonywać wyłącznie w rękawicach ochronnych. (⇒ 4.3) Nie dotykać noży przed ich zatrzymaniem się.
Z pytaniami dotyczącymi urządzenia lub środków pomocniczych prosimy zawsze zwracać się do Autoryzowanego Dealera.
Firma STIHL zaleca, aby czynności konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowany serwis firmy STIHL.
Firma STIHL zaleca korzystanie z oryginalnych części zamiennych firmy STIHL.
11.1 Czyszczenie urządzenia
Konserwacja: Po każdym użyciu
Po zakończeniu pracy urządzenie należy gruntownie oczyścić. Staranne obchodzenie się z urządzeniem chroni je przed uszkodzeniem i wydłuża czas jego eksploatacji.
Nie kierować strumienia wody na części silnika elektrycznego lub spalinowego, uszczelki, miejsca ułożyskowania i
elementy elektryczne (np. przełączniki). Może to spowodować konieczność przeprowadzenia drogich napraw.
Do usuwania zanieczyszczeń i osadzonych pozostałości, których nie można usunąć za pomocą szczotki, wilgotnej szmatki lub patyka, firma
STIHL zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL).
Nie wolno używać intensywnych środków czyszczących.
Regularnie czyścić tarcze noży.
Urządzenie może być czyszczone tylko w położeniu pokazanym na rysunku.
- Zdemontować lej wsadowy. (⇒ 11.4)
Oczyścić kanał powietrza chłodzącego (szczeliny wentylacyjne) na obudowie silnika elektrycznego, aby umożliwiać odpowiednie chłodzenie silnika elektrycznego.
11.2 Okresy międzyobstugowe
Zalecamy, aby wykonanie obsługi technicznej rozdrabniacza ogrodowego zlecać raz w roku autoryzowanemu dealerowi.
Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
11.3 Zamontowanie leja wsadowego
Niebezpieczeństwo zranienia!
Czynności należy wykonywać wyłącznie w rękawicach ochronnych! (⇔ 4.3)
Przed zamontowaniem leja wsadowego należy sprawdzić, czy zespół tnący nie jest zablokowany przez mechanizm blokujący.
- Lej wsadowy (1) zamocować w zawiasach urządzenia zasadniczego (2) i przechylić do przodu.
- Wkręcić śruby zamykające (3) i mocno dokręcić.
Po zakończeniu montażu sprawdzić wzrokowo, czy lej wsadowy jest prawidłowo zamocowany w zaczepach mocujących.
11.4 Zdemontowanie leja wsadowego
Niebezpieczeństwo obrażeń!
Przed odkręceniem śrub zamykających należy odłączyć wtyczkę sieciową. Czynności należy wykonywać wyłącznie w rękawicach ochronnych! (⇒ 4.3)
- Poluzować i wykręcić śruby zamykające (1).
- Lej wsadowy (2) przechylić do tyłu i zdjąć.
11.5 Obsługa zestawu noży
Konserwacja:
Przed każdym użyciem
Sprawdzić, czy zestaw noży (składający się z tarczy noży, noży rozdrabniających, podkładki zabezpieczającej, pierścienia zaciskowego i śruby) jest dobrze zamocowany, nie ma rys lub innych uszkodzeń.
11.6 Wymontowanie zestawu noży
Niebezpieczeństwo zranienia!
Czynności należy wykonywać wyłącznie w rękawicach ochronnych! (⇔ 4.3)
Nie dotykać noży przed ich zatrzymaniem się.
Unieruchomienie tarczy noży
• Zdemontować lej wsadowy. (⇒ 11.4)
- Tarczę noży (1) obrócić do położenia pokazanego na rysunku i podnieść do oporu mechanizm blokujący (2).
② Luzowanie zestawu noży
- Poluzować śrubę (3) narzędziem montażowym (T) i całkowicie wykręcić.
- Wyjąć śrubę (3), podkładkę zabezpieczającą (4) i pierścień zaciskowy (5).
3 Zdejmowanie noży łopatkowych
- Zdjąć nóż łopatkowy (6), nóż łopatkowy (7) i nóż łopatkowy (8).
4 Wyjmowanie tarczy noży
• Cofnąć mechanizm blokujący (2).
- Podnieść tarczę noży (1).
11.7 Zamontowanie zestawu noży
Niebezpieczeństwo zranienia!
Czynności należy wykonywać wyłącznie w rękawicach ochronnych! (→ 4.3)
Przed założeniem zestawu noży sprawdzić wzrokowo, czy tarcza noży i wszystkie noże rozdrabniające są w dobrym stanie technicznym i nie mają zagłębień, rys lub wyłamanych miejsc.
Przed założeniem zestawu noży oczyścić mocowanie noży w urządzeniu, tarczę noży i noże rozdrabniające.
Tarcza noży, nóż zrebkujący i trzy noże łopatkowe mają uzebienie służące do mocowania noży. Dzięki temu wyeliminowano możliwość nieprawidłowego montażu zespołu tnącego, ponieważ noże można zamontować na miejscu mocowania tylko w prawidłowym położeniu.
1 Zakładanie tarczy noży
- Tarczę noży (1) założyć na mocowanie noży. Zwrócić uwagę na uczebienie mocowania noży.
2 Unieruchamianie zestawu noży
- Tarczę noży (1) obrócić do położenia pokazanego na rysunku i podnieść do oporu mechanizm blokujący (2).
3 Zakładanie noży łopatkowych
Cyfry (3) na wewnętrznej części noży łopatkowych odpowiadają kolejności montażu.
- Założyć nóż łopatkowy (4), nóż łopatkowy (5) i nóż łopatkowy (6).
4 Zamocowanie zestawu noży
- Założyć pierścień zaciskowy (7) i zamocować wraz z podkładką zabezpieczającą (8) i śrubą (9).
- Dokręć śrubę (9) za pomocą narzędzia montażowego (T) (45 - 50 Nm).
• Cofnąć mechanizm blokujący (2).
• Zamontować lej wsadowy. (⇒ 11.3)
11.8 Granica zużycia noży
Przed osiągnięciem podanej granicy zużycia należy odpowiednie noże odwrócić lub wymienić. Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
1 Zestawienie noży
- 1 n ó ż zespolony (1)
- 3 noże łopatkowe (2)
- 2 noże rozrywające (3)
- Zdemontować zestaw noży. (⇒ 11.6)
2 Nóż zespolony
- Do krawędzi odniesienia noża zespolonego (4) przyłożyć liniał (5). Odległość (A) między krawędzią tnacą a liniałem stanowi zużycie.
Maksymalna granica zużycia (A) noża zespolonego (1)
A = 5 mm
3 Nóż łopatkowy
Metoda pomiaru i podana wartość są takie same dla wszystkich trzech noży łopatkowych.
Ze względu na nierówne obciążenie krawędzi tnących noże łopatkowe mogą ulec niesymetrycznemu zużyciu.
- Zmierzyć szerokość noży w 2–3 punktach wzdłuż krawędzi tnącej. Należy uwzględniać najniższą wartość.
Minimalna szerokość noża (B)
Nóż łopatkowy (2):
B = 40 mm
4 Nóż rozrywający
Metoda pomiaru i podana wartość są takie same dla obu noży rozrywających.
Ze względu na nierówne obciążenie krawędzi tnących noże rozrywające mogą ulec niesymetrycznemu zużyciu.
- Zmierzyć szerokość noży w 2–3 punktach wzdłuż krawędzi tnących. Należy uwzględniać najniższą wartość.
Minimalna szerokość noża (C, D) Nóż rozrywający (3):
C = 23 mm D = 16 mm
11.9 Ostrzenie noży rozdrabniających
Zaleca się, aby wszystkie noże rozdrabniające były ostrzone wyłącznie przez autoryzowany serwis. Tępe i nieprawidłowo naostrzone noże (niewłaściwy kąt ostrzenia, brak wyważenia spowodowany nierównomiernym naostrzeniem noży itp.) zwiększają ryzyko wyrzucenia materiału. Użytkownik może ulec poważnemu zranieniu przez wyrzucony materiał. Ponadło może dojść do pogorszenia działania rozdrabniacza ogrodowego (wciąganie materiału do rozdrabniania, stabilność ostrzy itp).
- Wymontować zestaw noży. (⇒ 11.6)
Kąt ostrzenia:
Kąt ostrzenia wszystkich noży rozdrabniających wynosi 30°.
Instrukcja ostrzenia noży rozdrabniających:
Noże rozdrabniające należy ostrzyć, przestrzegając następujących wskazówek:
- W czasie ostrzenia nóż powinien schładzany, np. woda. Nie wolno dopuścić do wystąpienia niebieskawego zabarwienia, oznaczałoby to obniżenie zdolność tnących ostrza.
- Nóż należy ostrzyć równomiernie, aby zapobiec wibracjom wynikającym z niewyważenia.
- Przed zamontowaniem noża sprawdzić, czy nie jest uszkodzony. Noże należy wymienić, jeżeli widoczne są zagłębienia i rysy lub jeżeli zostały osiągnięte granice zużycia.
- Podczas ostrzenia ostrzy noży należy zachować podane kąty ostrzenia.
- Noże należy ostrzyć, szlifując je w kierunku od ostrza do grzbietu.
11.10 Silnik elektryczny i koła
Silnik elektryczny nie wymaga obsługi.
Łożyska kół są bezobstugowe.
11.11 Przechowywanie i przerwa zimowa
Urządzenie należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
Przechowywać tylko urządzenie technicznie sprawne.
Wszystkie nakrętki, sworznie i wkręty powinny być dobrze dokręcone, wymienić nieczytelne etykiety na urządzeniu z informacjami o zagrożeniu i ostrzeżeniami, sprawdzić całe urządzenie pod względem zużycia lub uszkodzenia. Wymienić zużyte lub uszkodzone części.
Przed przechowywaniem urządzenia należy usunąć ewentualne usterki.
W przypadku dłuższego przestoju urządzenia (przerwa zimowa) należy uwzględnić następujące punkty:
- Starannie oczyścić wszystkie zewnętrzne części urządzenia.
- Dobrze nasmarować lub naoliwić wszystkie części ruchome.
12. Transport
Niebezpieczeństwo zranienia! Przed przewożeniem urządzenia należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy“, a zwłaszcza rozdział „Transport urządzenia“, i postępować według zawartych w nich instrukcji. (⇔ 4.4)
Rozdrabniacz ogrodowy transportować tylko z zamontowanym lejem. Przed podniesieniem urządzenia należy zwrócić uwagę na jego masę podaną w rozdziale „Dane techniczne“. (⇔ 17.)
12.1 Przeciąganie lub przepychanie rozdrabniacza ogrodowego
- Chwycić górną część leja (1) rozdrabniacza ogrodowego i przechylić go do tyłu.
- Rozdrabniacz ogrodowy ciągnąć lub pchać z małą prędkością (tempo marszu).
12.2 Podnoszenie lub przenoszenie rozdrabniacza ogrodowego
Urządzenie może być podnoszone i przenoszone przez przynajmniej dwie osoby.
Należy założyć odpowiednią odzież ochronną osłaniającą przedramiona i górną część ciała.
-
- osoba chwyta rozdrabniacz ogrodowy za uchwyty na górnej części leja (1).
-
- osoba chwyta rozdrabniacz ogrodowy za listwę przedłużenia kanału wyrzutowego (2).
- Rozdrabniacz ogrodowy należy podnosić równocześnie.
12.3 Transport rozdrabniacza ogrodowego na powierzchni ładunkowej
- Za pomocą odpowiednich elementów mocujących zabezpieczyć urządzenie przed ześlizgnięciem. Zamocować linami lub pasami poprowadzonymi przy stelażu rurowym (1) lub leju wsadowym (2).
13. Ograniczanie zużycia i zapobieganie uszkodzeniom
Wskazówki dotyczące konserwacji i pielęgnacji
Elektryczny rozdrabniacz ogrodowy (STIHL GHE)
Firma STIHL nie ponosi żadnej odpowiedzialności za szkody materialne i osobiste, powstałe w wyniku nieprzestrzegania wskazówek zawartych w niniejszej instrukcji obsługi, w szczególności tych, które dotyczą bezpiecznej pracy, obsługi i konserwacji lub tych, które wystąpią w wyniku zastosowania niewłaściwych akcesoriów lub części zamiennych.
Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia STIHL, należy przestrzegać następujących wskazówek.
1. Części zużywające się
Nawet w przypadku właściwej eksploatacji urządzeń STIHL niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.
Należą do nich m.in.:
- n ó z
- tarcza noży
2. Przestrzeganie zaleceń instrukcji obsługi
Urządzenie STIHL należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.
Dotyczy to przede wszystkim:
– nieodpowiedniego przewodu elektrycznego (przekrój);
- niewłaściwego podłączenia elektrycznego (napięcie);
– dokonywania zmian w urządzeniu bez zgody firmy STIHL;
– wykorzystania narzędzi lub wyposażenia dodatkowego niedopuszczonych dla danego urządzenia, nieodpowiednich lub niskiej jakości;
– niezgodnej z przeznaczeniem eksploatacji urządzenia;
– wykorzystywanie urządzenia podczas imprez lub zawodów sportowych;
– szkód wynikłych z eksploatacji urządzenia z uszkodzonymi częściami.
3. Czynności konserwacyjne
Należy regularnie wykonywać wszystkie czynności podane w rozdziale „Konserwacja”.
Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi.
Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL.
Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik.
Zalicza się do nich m.in.:
– uszkodzenia silnika elektrycznego w następstwie niedokładnego oczyszczenia kanałów powietrza chłodzącego (szczeliny wentylacyjne, żebra chłodzące, wirnik wentylatora);
- korozję i inne uszkodzenia wynikłe z niewłaściwego przechowywania;
– uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości;
– uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera.
14. Typowe części zamienne
Tarcza noży kompletna
6011 700 5100
Nóż zespolony,
6011 702 5100
Nóż łopatkowy 1
6011 702 0300
Nóż łopatkowy 2
6011 702 0310
0478 201 9914 E - PL
Nóż łopatkowy 3
6011 702 0320
Zestaw noża rozrywającego
6011 007 1000
15. Ochrona środowiska
Rozdrobniony materiał roślinny należy przeznaczyć do kompostowania, a nie wyrzucać do śmieci.
Opakowanie, urządzenie i osprzęt zostały wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować.
Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców wtórnych. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Niewłaściwa utylizacja może spowodować pogorszenie zdrowia i zanieczyszczenie środowiska.
15.1 Utylizacja
Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia.
Przede wszystkim należy usunąć przewód sieciowy lub przewód przyłączeniowy doprowadzony do silnika elektrycznego.
Noże mogą spowodować obrażenia ciała!
Także wyeksploatowanego rozdrabniacza ogrodowego nie można pozostawiać bez nadzoru. Urządzenie i noże należy przechowywać w miejscu niedostępnym dla dzieci.
16. Deklaracja zgodności
16.1 Deklaracja zgodności UE rozdrabniaczy ogrodowych STIHL GHE 355.0, GHE 375.0
STIHL Tirol GmbH
oświadcza na własną odpowiedzialność, że
– Rodzaj: elektryczny rozdrabniacz ogrodowy
- Producent: STIHL
– Typ: GHE 355.0, GHE 375.0
– Pobór mocy GHE 355.0: 2500 W
– Pobór mocy GHE 355.0 (GB/CH): 2000 W
– Pobór mocy GHE 375.0: 3000 W
– Nr identyfikacji serii: 6011
spełnia wymagania odnośnych przepisów dyrektyw 2000/14/EC, 2006/42/EC, 2014/30/EU oraz 2011/65/EU i został skonstruowany oraz wyprodukowany zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, oraz do
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100 z odniesieniem do EN 50434.
W celu ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej postępowano zgodnie z dyrektywą 2000/14/EC, załącznik V.
– Zmierzony poziom mocy akustycznej: 97,4 dB(A)
– Gwarantowany poziom mocy akustycznej: 100 dB(A)
Dokumentacja techniczna jest przechowywana w firmie STIHL Tirol GmbH.
Rok produkcji i numer maszyny podano na rozdrabniaczu ogrodowym.
Langkampfen, 01.02.2022 r.
STIHL Tirol GmbH
WZ.
Matthias Fleischer, kierownik Działu Badawczo-Rozwojowego
WZ.
Sven Zimmermann, kierownik Działu Jakości
17. Dane techniczne
GHE 355.0 / GHE 375.0:
Nr identyfikacji serii 6011
Częstotliwość 50 Hz
Klasa ochronności I
Stopień ochrony zabezpieczony
przed woda rozpryskową (IPX4)
Rodzaj pracy P40
czas obciążenia 40 s, czas biegu jałowego 60 s
Napęd zespołu
tnącego stały
Pomiar zgodnie z 2000/14/WE / S.I. 2001/1701:
Gwarantowany 100 dB(A) poziom mocy akustycznej L _WAd
Niepewność 2,4 dB(A) pomiarowa K _WA Średnica kół 250 mm
Wymiary dł./szer./wys. 122/50/141
GHE 355.0:
Silnik, rodzaj silnik elektryczny konstrukcji (\~)
Producent ATB
Typ BSRBF 0,75/2-C
Napięcie 230 V\~
Pobór mocy 2500 W
średnica gałęzi 35 mm
Znamionowa
prędkość obrotowa
silnika elektrycznego 2750 obr/min
Pomiar zgodnie z EN 50434:
Poziom ciśnienia 94 dB(A)
akustycznego na
stanowisku pracy LpA
Niepewność 3 dB(A)
pomiarowa K_pA
Cieżar 30 kg 29 kg (CH) 32 kg (GB)
GHE 375.0:
| Silnik, rodzaj konstrukcji | silnik elektryczny trójfazowy |
| Producent ATB | |
| Typ BSRF 0,75/2-C | |
| Napięcie 400 V~ | |
| Pobór mocy | 3000 W |
| Bezpiecznik* | 10 A |
| Maksymalna średnica gałęzi | 40 mm |
| Znamionowa prędkość obrotowa silnika elektrycznego | 2810 obr/min |
| Pomiar zgodnie z EN 50434: | |
| Poziom ciśnienia akustycznego na stanowisku pracy L_pA | 95 dB(A) |
| Niepewność pomiarowa K_pA | 3 dB(A) |
| Cieżar | 31 kg |
\* U w a g a !
Podczas rozruchu urządzenia lub pracy przy dużym obciążeniu bezpieczniki o nominalnym natężeniu prądu mniejszym niż 16 A mogą często przerywać dopływ prądu.
17.1 Rozporządzenie REACH
Rozporządzenie REACH wydane przez Wspólnotę Europejską dotyczy rejestracji, oceny i dopuszczania substancji chemicznych.
Informacje dotyczące rozporządzenia REACH (WE) nr 1907/2006 podano na stronie: www.stihl.com/reach.
18. Wykrywanie usterek
✗ ewent. zwrócić się do autoryzowanego dealera firmy STIHL.
Usterka:
Nie można uruchomić silnika elektrycznego
Możliwa przyczyna:
- W łączone zabezpieczenie silnika elektrycznego
– Brak napięcia w sieci
– Uszkodzony przewód przyłączeniowy / wtyczka / gniazdko wtyczkowe lub wyłącznik
– Uszkodzony bezpiecznik we wtyczce dla Wielkiej Brytanii (dotyczy tylko urządzenia dla Wielkiej Brytanii)
– Lej wsadowy nie został prawidłowo zamknięty – zadziałanie wyłącznika automatycznego (wyłącznika bezpieczeństwa)
– Tarcza noży zablokowana - Mechanizm blokujący nie został cofnięty
Usunięcie usterki:
– Pozostawić urządzenie do ostygnięcia (⇒ 8.8), (⇒ 10.7)
– Sprawdzić przewód sieciowy i bezpiecznik ✗ (⇒ 10.1)
- Sprawdzić przewód, wtyczkę, gniazdko wtyczkowe lub wyłącznik, ewentualnie wymienić (zlecić elektrykowi)
✗ (⇒ 10.1)
- Wymienić bezpiecznik ✗ (⇒ 10.1)
- Z a m k n ąć lej wsadowy zgodnie z instrukcją i dokręcić (⇔ 11.3)
– Zdemontować lej wsadowy i usunąć resztki materiału rozdrabnianego z obudowy (Uwaga: odłączyć przewód sieciowy) (⇒ 11.4)
- Cofnąć mechanizm blokujący (⇒ 11.7)
Usterka:
Zmniejszona wydajność rozdrabniania
Możliwa przyczyna:
- T ępe noże
– Niewłaściwe szlifowanie noży - Z b y t d ługi przewód sieciowy
- Z g i ęta tarcza noży
Usunięcie usterki:
- Wymienić lub naostrzyć noże rozdrabniające ✗ (⇒ 11.9), (⇒ 11.8)
- Prawidłowo ostrzyć noże ✗ (⇒ 11.9)
- Użyć krótszego przewodu sieciowego (⇒ 10.1)
- Sprawdzić wzrokowo tarczę noży ✗
Usterka:
Gałęzie nie są wciągane
Możliwa przyczyna:
– Nieprawidłowy kierunek obrotu tarczy noży
– Tępe lub nieprawidłowo ostrzone noże
Usunięcie usterki:
- Zmienić kierunek obrotu tarczy noży (⇔ 10.7)
- Przeszlifować noże zespolone, dokładnie zachowując kąt ostrzenia ✗ (⇔ 11.9)
Usterka:
Nie można zamontować leja wsadowego
Możliwa przyczyna:
- Mechanizm blokujący nie został cofnięty
Usunięcie usterki:
– Cofnąć mechanizm blokujący (⇒ 11.7)
19. Plan czynności serwisowych
19.1 Potwierdzenie przekazania
Model:
Numer seryjny:
Data: ____ ____ ____ ____ ____
19.2 Potwierdzenie obsługi serwisowej
Niniejszą instrukcję obsługi należy przekazać autoryzowanemu dealerowi firmy STIHL wykonującemu czynności konserwacyjne.
W wydrukowanych polach Dealer potwierdza wykonanie czynności serwisowych.
Data wykonania obsługi serwisowej
Data następnej obsługi serwisowej
Spoštovani kupec,
Prepínač typu drvenia 314
Drvenie 314
Údržba
Čistenie stroja 315
Servisné intervaly 315
10.7 Prepínač typu drvenia
- Nože ostrite proti reznej hrane.
11.10 Elektromotor a kolesá
Q „Torx” skrūve P5 x 20 3
R „Torx“ skrūve P5 x 10 2
S Drošības skrūve 3
