GHE 140 L - Strug STIHL - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia GHE 140 L STIHL w formacie PDF.
| Typ produktu | Elektryczny rozdrabniacz (strug) |
| Marka | Stihl |
| Model | GHE 140 L |
| Wymiary (dł. × szer. × wys.) | 64 × 49 × 96 cm |
| Waga | 24 kg |
| Zasilanie | Sieć 230 V / 50 Hz |
| Moc | 2500 W |
| Prąd znamionowy | 12,0 A |
| Prędkość obrotowa silnika | 21 000 obr/min |
| Prędkość obrotowa tarczy rozdrabniającej | 40 obr/min |
| Maks. wydajność rozdrabniania (gałęzie) | 40 mm średnicy |
| Gwarantowany poziom hałasu | 93 dB(A) |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Ochrona | IP X4 (chroniony przed bryzgami wody) |
| System antyzatorowy | Automatyczny rewers i przekaźnik przeciążeniowy |
| Urządzenia bezpieczeństwa | Automatyczne zatrzymanie, blokada ponownego uruchomienia, blokowany kosz |
| Kosz zbierający | W zestawie, blokowany, przezroczysty |
| Konserwacja | Regulacja płyty przeciwnej, czyszczenie po każdym użyciu |
| Części zużywalne | Płyta przeciwna, tarcza rozdrabniająca, szczotki węglowe |
| Możliwość naprawy | Zlecić autoryzowanemu dealerowi Stihl |
| Akcesoria w zestawie | Klucz imbusowy, klucz płaski, instrukcja obsługi |
Często zadawane pytania - GHE 140 L STIHL
Pytania użytkowników dotyczące GHE 140 L STIHL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Strug w formacie PDF za darmo! Znajdź swoją instrukcję GHE 140 L - STIHL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GHE 140 L marki STIHL.
INSTRUKCJA OBSŁUGI GHE 140 L STIHL
Dziękujemy za zakup urządzenia marki STIHL. Nasze produkty projektujemy i produkujemy z zachowaniem wysokiej jakości i z u w z g l ędnieniem potrzeb naszych klientów. W ten sposób powstają produkty o wyjątkowej niezawodności także w ekstremalnych warunkach.
STIHL wyróżnia się też wysoką jakością pod względem obsługi serwisowej. Sieć naszych autoryzowanych dealerów gwarantuje kompetentne doradztwo i szkolenia oraz kompleksową obsługę techniczną.
Dziękujemy za okazane zaufanie i życzymy zadowolenia z nabytego produktu STIHL.
Dr Nikolas Stihl
WAŻNE! ZAPOZNAĆ SIĘ PRZED UŻYCIEM I ZACHOWAĆ.

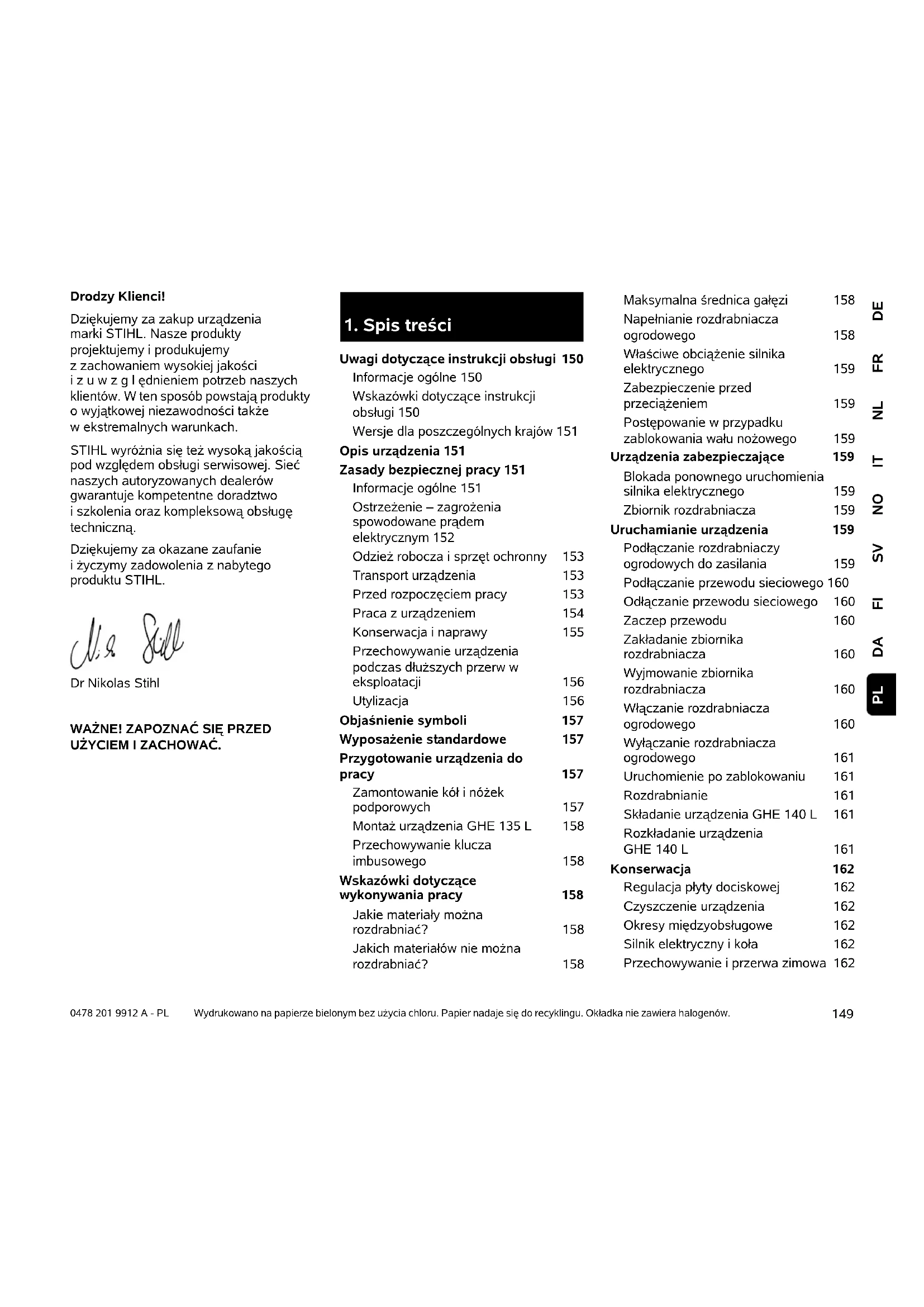

1. Spis treści
Uwagi dotyczące instrukcji obsługi 150
Informacje ogólne 150
Wskazówki dotyczące instrukcji obsługi 150
Wersje dla poszczególnych krajów 151
Opis urządzenia 151
Zasady bezpiecznej pracy 151
Informacje ogólne 151
Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym 152
Odzież robocza i sprzęt ochronny 153
Transport urządzenia 153
Przed rozpoczęciem pracy 153
Praca z urządzeniem 154
Konserwacja i naprawy 155
Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji
Utylizacja 156
Objaśnienie symboli 157
Wyposażenie standardowe 157
Przygotowanie urządzenia do pracy
Zamontowanie kół i nóżek podporowych 157
Montaż urządzenia GHE 135 L 158
Przechowywanie klucza imbusowego 158
Wskazówki dotyczące wykonywania pracy
Jakie materiały można rozdrabniać? 158
Jakich materiałów nie można rozdrabniać? 158
Maksymalna średnica gałęzi 158
Napełnianie rozdrabniacza ogrodowego 158
Właściwe obciążenie silnika elektrycznego 159
Zabezpieczenie przed przeciążeniem 159
Postępowanie w przypadku zablokowania wału nożowego 159
Urządzenia zabezpieczające 159
Blokada ponownego uruchomienia silnika elektrycznego 159
Zbiornik rozdrabniacza 159
Uruchamianie urządzenia 159
Podłączanie rozdrabniaczy ogrodowych do zasilania 159
Podłączanie przewodu sieciowego 160
Odłączanie przewodu sieciowego 160
Zaczep przewodu 160
Zakładanie zbiornika rozdrabniacza 160
Wyjmowanie zbiornika rozdrabniacza 160
Włączanie rozdrabniacza ogrodowego 160
Wyłączanie rozdrabniacza ogrodowego 161
Uruchomienie po zablokowaniu 161
Rozdrabnianie 161
Składanie urządzenia GHE 140 L 161
Rozkładanie urządzenia GHE 140 L 161
Konserwacja 162
Regulacja płyty dociskowej 162
Czyszczenie urządzenia 162
Okresy międzyobstugowe 162
Silnik elektryczny i koła 162
Przechowywanie i przerwa zimowa 162
Transport 163
Przeciąganie lub przepychanie rozdrabniacza ogrodowego 163
Podnoszenie lub przenoszenie rozdrabniacza ogrodowego 163
Transport rozdrabniacza ogrodowego na powierzchni ładunkowej 163
Ograniczanie zużycia i zapobieganie uszkodzeniom 163
Ochrona środowiska 164
Deklaracja zgodności UE 164
Rozdrabniacz ogrodowy STIHL GHE 135.0 L, GHE 140.0 L 164
Dane techniczne 165
Rozporządzenie REACH 165
Wykrywanie usterek 166
Plan czynności serwisowych 167
Potwierdzenie przekazania 167
Potwierdzenie obsługi serwisowej 167
2. Uwagi dotyczące instrukcji obsługi
2.1 Informacje ogólne
Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi
Producenta według dyrektywy WE 2006/42/EC.
Firma STIHL stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.
Niniejsza instrukcja obsługi może ewentualnie zawierać opisy modeli, które nie są dostępne we wszystkich krajach.
Niniejsza instrukcja obsługi jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Dotyczy to zwłaszcza prawa do powielania, tłumaczenia i przetwarzania w systemach elektronicznych.
2.2 Wskazówki dotyczące instrukcji obsługi
Rysunki wraz z opisami przedstawiają określone czynności.
Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi.
Kierunek patrzenia
Przyporządkowanie pojęć w lewo i w prawo w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem (w położeniu roboczym).
Odsyłacz
Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłącza do rozdziału: (⇔ 4.)
Oznaczenie fragmentów tekstu
Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach.
Czynności, które wymagają ingerencji użytkownika:
- Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ...
Ogólne zestawienie czynności:
– wykorzystywanie urządzenia podczas imprez lub zawodów sportowych
Fragmenty tekstu o specjalnym znaczeniu:
Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia.
Niebezpieczeństwo!
Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione.
Ostrzeżenie!
Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała.
Ostrożnie!
Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie.
Wskazówka
Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.
Fragmenty tekstu odnoszące się do rysunku:
Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi.
Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.
2.3 Wersje dla poszczególnych krajów
Firma STIHL dostarcza do różnych krajów urządzenia z różnymi wtyczkami i przełącznikami.
Na rysunkach urządzenia są pokazane z wtyczkami typu europejskiego. Urządzenia z innymi wtyczkami podłącza się do gniazda elektrycznego w podobny sposób.
3. Opis urządzenia
1 uchwyt
2 śruba nastawcza płyty dociskowej
3 uchwyt klucza imbusowego
4 tabliczka znamionowa z numerem urządzenia
5 wyłącznik blokady zbiornika rozdrabniacza
6 koła
7 zbiornik rozdrabniacza
8 stelaż rurowy
9 nóżka podporowa
10 element odblokowujący składanie (GHE 140 L)
11 wtyczka urządzenia
12 przełącznik kierunku obrotów
13 otwór wsadowy
4. Zasady bezpiecznej pracy
4.1 Informacje ogólne
Podczas pracy z urządzeniem należy przestrzegać przepisów bezpieczeństwa pracy.
Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję obsługi.
Przechowywać starannie instrukcję obsługi, aby móc korzystać z niej w przyszłości.
Zachowanie tych środków bezpieczeństwa jest niezbędne w celu zapewnienia bezpieczeństwa użytkownika, zestawienie nie obejmuje wszystkich przypadków. Z urządzenia należy korzystać w sposób rozważny i odpowiedzialny, pamiętając o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.
Prosimy też o dokładne zapoznanie się z elementami obsługi i sposobem eksploatacji urządzenia.
Urządzenie może być używane tylko przez osoby, które przeczytały niniejszą instrukcję obsługi i zapoznały się z jego obsługą. Przed pierwszym uruchomieniem urządzenia jego użytkownik powinien zadbać o odbycie przeszkolenia fachowego i praktycznego. Sprzedawca lub specjalista powinien udzielić użytkownikowi instruktażu na temat bezpiecznej obsługi urządzenia.
Podczas tego instruktażu należy zwłaszcza poinformować użytkownika, że praca przy użyciu urządzenia wymaga szczególnej staranności i koncentracji.
Także w przypadku prawidłowej obsługi tego urządzenia zawsze występują inne zagrożenia.
Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.
Urządzenie wraz z osprzętem może być udostępniane lub wypożyczane tylko osobom, które dokładnie poznaly dany model i jego obsługę. Instrukcję obsługi, stanowiącą część urządzenia, należy wraz z nim przekazywać.
Należy zapewnić, aby użytkownik był zdolny pod względem fizycznym, sensorycznym oraz psychicznym do obsługi urządzenia i pracy z jego użyciem. Jeżeli użytkownik jest do tego zdolny w ograniczonym zakresie pod względem fizycznym, sensorycznym lub psychicznym, to może wykonywać pracę za pomocą urządzenia tylko pod nadzorem odpowiedzialnej osoby lub po instruktażu przeprowadzonym przez tę osobę.
Należy zapewnić, aby użytkownik był pełnoletni lub odbywał naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.
Urządzenie może być używane tylko przez wypoczętą osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Urządzenia nie
wolno obsługiwać po spożyciu alkoholu, zażyciu narkotyków lub lekarstw opóźniających reakcję.
Urządzenie jest przeznaczone do użytku prywatnego.
Uwaga – niebezpieczeństwo wypadku!
Rozdrabniacze ogrodowe STIHL są przeznaczone do rozdrabniania gałęzi i odpadów roślinnych. Inne użycie urządzenia jest niedozwolone i może być niebezpieczne lub spowodować uszkodzenie urządzenia.
Nie wolno używać rozdrabniacza ogrodowego do wykonywania następujących czynności (wyliczenie niekompletne):
– rozdrabniania innych materiałów (np. szkła, metalu),
– wykonywania czynności
niewymienionych w tej instrukcji
obsługi,
– produkcji żywności (np. rozdrabniania lodu, surowców na zacier).
Ze względów bezpieczeństwa każda modyfikacja urządzenia, z wyjątkiem prawidłowego montażu wyposażenia dodatkowego dopuszczonego przez firmę STIHL, jest zabroniona i powoduje utratę gwarancji. Informacji o dopuszczonym wyposażeniu dodatkowym udzielają autoryzowani dealerzy firmy STIHL.
Zabronione jest zwłaszcza dokonywanie jakichkolwiek zmian w urządzeniu zwiększających moc lub prędkość obrotową silnika spalinowego lub elektrycznego.
Urządzenia nie wolno używać do przewożenia przedmiotów, zwierząt i osób, a zwłaszcza dzieci.
Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie.
4.2 Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym
Uwaga! Niebezpieczeństwo porażenia prądem!
Szczególne znaczenie dla bezpieczeństwa pracy urządzeń elektrycznych mają:
przewód sieciowy, wtyczka, gniazdko wtyczkowe, przełącznik i przewód przyłączeniowy. Aby nie narazić się na niebezpieczeństwo porażenia prądem elektrycznym, nie wolno używać uszkodzonych lub niezgodnych z przepisami przewodów, gniazdek wtyczkowych i wtyczek.
Należy regularnie sprawdzać, czy przewód przyłączeniowy nie ma oznak uszkodzenia lub starzenia się materiału (łamliwości).
Uruchamiać urządzenie tylko po odwinięciu przewodu sieciowego.
W przypadku stosowania bębna do zwijania przewodu należy zawsze całkowicie odwijać przewód.
Nie używać przedłużacza z uszkodzonym przewodem. Wymienić uszkodzony przewód na nowy; nie wykonywać napraw przedłużaczy.
Jeżeli przewód sieciowy lub przedłużacz ulegną uszkodzeniu podczas pracy, należy natychmiast odłączyć uszkodzony
przewód od zasilania napięciem. Nigdy nie dotykać uszkodzonego przewodu sieciowego lub przedłużacza.
Nie można korzystać z urządzenia w przypadku uszkodzenia lub zużycia przewodów. Przede wszystkim należy sprawdzić, czy przewód sieciowy nie jest uszkodzony lub stary.
Konserwację i naprawy przewodu sieciowego należy zlecić wykwalifikowanemu elektrykowi.
Niebezpieczeństwo porażenia prądem! Nie podłączać uszkodzonego przewodu do instalacji elektrycznej i nie dotykać uszkodzonego przewodu przed odłączeniem go od instalacji elektrycznej.
Zespoły tnące (noże) można dotykać dopiero po odłączeniu urządzenia od instalacji elektrycznej.
Należy zawsze sprawdzać, czy stosowane przewody sieciowe są zabezpieczone odpowiednim bezpiecznikiem.
Nie używać urządzenia podczas deszczu i w wilgotnych miejscach.
Należy korzystać wyłącznie z przedłużaczy izolowanych przed wilgocią, przeznaczonych do użytku zewnętrznego, odpowiednich do stosowania z urządzeniem (⇒ 10.1).
Przewód przyłączeniowy należy odłączać przez wyjęcie wtyczki z gniazdka wtyczkowego; nie ciągnąć przewodu przyłączeniowego.
Urządzenie należy odpowiednio zabezpieczyć przed deszczem.
W przypadku podłączenia urządzenia do agregatu prądotwórczego należy zwrócić uwagę na niebezpieczeństwo uszkodzenia urządzenia spowodowanego przez zmiany natężenia prądu.
Urządzenie podłączyć do źródła prądu elektrycznego zabezpieczonego wyłącznikiem różnicowoprądowym o maksymalnym prądzie zadziałania 30 mA. Szczegółowych informacji udzieli elektryk.
4.3 Odzież robocza i sprzęt ochronny
Przed rozpoczęciem pracy należy założyć mocne obuwie z przeciwpoślizgową podeszwa.
Nie wykonywać pracy boso ani np. w sandałach.
Podczas pracy oraz zwłaszcza podczas wykonywania czynności konserwacyjnych i transportu urządzenia należy
mieć założone rękawice ochronne.
Podczas pracy należy zawsze używać okularów ochronnych i nauszników ochronnych. Ze środków ochrony osobistej
należy korzystać podczas całego czasu pracy.
Podczas pracy z urządzeniem należy nosić odpowiednią odzież dobrze przylegającą do ciała, tzn. kombinezon, a nie
fartuch roboczy. Urządzenie należy obsługiwać, pozbywszy się szalika, krawata, ozdób, taśm i sznurków lub innych luźno zwisających elementów odzieży.
Podczas pracy i wykonywania wszystkich czynności przy urządzeniu należy związać i zabezpieczyć długie włosy (za pomocą chusty na głowę, czapki itp).
4.4 Transport urządzenia
Zawsze należy pracować w rękawicach, aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.
Nie transportować urządzenia z pracującym silnikiem elektrycznym. Przed transportem należy wyłączyć silnik elektryczny, odczekać do zatrzymania się noża i wyjąć wtyczkę przewodu zasilającego.
Urządzenie należy transportować po ostygnięciu silnika elektrycznego.
Zwłaszcza podczas przechylania urządzenia należy zwrócić uwagę na jego masę.
Należy użyć odpowiedniego urządzenia załadowczego podnoszącego lub rampy załadowczej.
Zabezpieczyć urządzenie na powierzchni ładunkowej za pomocą odpowiednio dobranych środków mocujących (pasy, liny itp.) zamocowanych w punktach podanych w niniejszej instrukcji obsługi. (⇔ 12.3)
Urządzenie należy ciągnąć lub przesuwać z małą prędkością.
Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych.
4.5 Przed rozpoczęciem pracy
Urządzenie może być używane tylko przez osoby znające instrukcję obsługi.
Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z silnikiem spalinowym lub elektrycznym.
Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Autoryzowani dealerzy firmy STIHL mają do dyspozycji zamienne naklejki ostrzegawcze i inne części zamienne.
Przed uruchomieniem należy sprawdzić, czy:
- u r z ądzenie jest w dobrym stanie technicznym. Oznacza to, że osłony i urządzenia zabezpieczające znajdują się na swoim miejscu i są sprawne;
- p o d łączono zasilanie za pośrednictwem gniazdka wtyczkowego zamontowanego zgodnie z przepisami;
– izolacja przewodu elektrycznego, przedłużacza, wtyczki i gniazdka wtyczkowego jest w nienagannym stanie;
– całe urządzenie (obudowa silnika elektrycznego, urządzenia zabezpieczające, elementy mocujące itp.) nie jest zużyte lub uszkodzone; - w u r z ądzeniu nie ma rozdrabnianego materiału i lej jest pusty;
- wszystkie śruby, nakrętki i inne elementy mocujące znajdują się na swoim miejscu i są dokręcone; przed uruchomieniem urządzenia dokręcić poluzowane śruby i nakrętki wymaganym momentem.
Z urządzenia należy korzystać tylko na otwartym terenie; nie wolno używać urządzenia w pobliżu ściany lub innego
sztywnego przedmiotu, aby zmniejszyć ryzyko zranienia osób i powstania szkód materialnych (brak możliwości odchylenia się użytkownika, możliwość stłuczenia szyby lub zadrapania samochodu itp.).
Urządzenie należy ustawić na płaskim i twardym podłożu.
Użytkownik powinien zapoznać się z działaniem przełącznika, aby w sytuacjach awaryjnych zareagować szybko i prawidłowo.
Przed uruchomieniem urządzenia sprawdzić, czy zbiornik rozdrabniacza jest w dobrym stanie technicznym. Uruchamianie urządzenia z uszkodzonym zbiornikiem rozdrabniacza jest zabronione (niebezpieczeństwo zranienia). Uszkodzony zbiornik rozdrabniacza należy wymienić.
Niebezpieczeństwo zranienia! Można uruchamiać tylko kompletne urządzenie zmontowane zgodnie z instrukcją. W wypadku braku części (np. kół) nie są zachowane wymagane bezpieczne odległości, a ponadto urządzenie może być mniej stabilne.
Przed każdym uruchomieniem należy sprawdzić wzrokowo, czy stan urządzenia jest zgodny z przepisami.
Zgodność z przepisami oznacza, że urządzenie jest całkowicie zmontowane, a zwłaszcza oznacza:
– kompletne zamontowanie stelaża rurowego;
– zamontowanie obu kół i nóżek podporowych;
– zamontowanie wszystkich urządzeń zabezpieczających (założenie zbiornika rozdrabniacza, wyposażenie w otwór STIHL o kształcie czterolistnej koniczyny itp.) oraz ich sprawność.
Zamontowane w urządzeniu mechanizmy zabezpieczające nie mogą być usuwane lub mostkowane.
4.6 Praca z urządzeniem
Nie wykonywać czynności roboczych, jeżeli w pobliżu znajdują się zwierzęta lub osoby postronne, a zwłaszcza
dzieci.
Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych.
Wilgotne podłoże jest bardziej śliskie, co zwiększa ryzyko wypadku. Należy postępować szczególnie ostrożnie, aby się nie poślizgnąć. Jeżeli jest to możliwe, należy unikać korzystania z urządzenia na wilgotnym podłożu.
Czynności robocze należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.
Przez cały czas należy utrzymywać czystość i porządek w obszarze wykonywania pracy. Usuwać przedmioty, o które można się potknąć, takie jak kamienie, gałęzie, przewody itp.
Podłoże, na którym stoi osoba obsługująca nie powinno znajdować się wyżej od podłoża, na którym stoi urządzenie.
Uruchamianie urządzenia:
Przed uruchomieniem urządzenia należy ustawić je w stabilnej pozycji pionowej. Nie uruchamiać urządzenia w pozycji leżącej. Należy włączać urządzenie przy zachowaniu szczególnej ostrożności, zgodnie ze wskazówkami podanymi w rozdziale „Uruchamianie urządzenia”. (⇒ 10.)
Podczas uruchamiania silnika spalinowego lub włączania silnika elektrycznego nie stać przed otworem wyrzutowym. Podczas włączania rozdrabniacza w jego wnętrzu nie może znajdować się rozdrabniany materiał. Rozdrabniany materiał może zostać wyrzucony z urządzenia i spowodować obrażenia ciała.
Podczas uruchamiania silnika urządzenie nie może być przechylone.
Należy unikać częstego włączania w ciągu krótkiego czasu, a szczególnie „zabaw“ przełącznikiem. Niebezpieczeństwo przegrzania silnika elektrycznego!
Wahania napięcia, wywołane eksploatacją tego urządzenia przy niekorzystnych warunkach panujących w sieci, mogą zakłócać pracę innych urządzeń podłączonych do tej samej instalacji elektrycznej. W takim przypadku należy podjąć odpowiednie działanie (np. podłączyć urządzenia do innego obwodu zasilającego lub do obwodu o mniejszej impedancji).
Zastosowanie do pracy:
Niebezpieczeństwo zranienia!
Nie zbliżać rąk lub stóp do wirujących elementów (także z góry i dołu).
Podczas pracy urządzenia twarz i inne części ciała nie mogą znajdować się nad lejem wsadowym i przed otworem
wyrzutowym. Głowa i części ciała powinny znajdować się w bezpiecznej odległości od otworu wsadowego.
Nie wkładać rąk, innych części ciała lub odzieży do leja wsadowego lub kanału wyrzutowego. Istnieje poważne niebezpieczeństwo odniesienia obrażeń oczu, twarzy, palców, ręki itp.
Należy zawsze dbać o zachowanie równowagi oraz pewną i bezpieczną pozycję pracy. Nie pochylac się do przodu.
W przypadku przewrócenia się urządzenia podczas pracy natychmiast wyłączyć silnik elektryczny i wyjąć wtyczkę przewodu sieciowego.
Niebezpieczeństwo zranienia!
Podczas pracy rozdrabniany materiał może zostać odrzucony do góry. Dlatego należy pracować w okularach ochronnych i dbać, aby twarz znajdowała się możliwie najdalej od otworu wsadowego.
Nie przechylac urządzenia podczas pracy silnika spalinowego lub elektrycznego.
Należy zwrócić uwagę, aby w kanale wyrzutowym nie gromadził się rozdrobniony materiał, ponieważ może to być przyczyną pogorszenia się wydajności rozdrabniania lub cofania się materiału.
Podczas napełniania rozdrabniacza ogrodowego należy zwrócić szczególną uwagę na to, aby do komory rozdrabniania nie dostały się żadne ciała obce, np. części metalowe, kamienie, tworzywa sztuczne, szkło, ponieważ mogą one doprowadzić do uszkodzeń komory rozdrabniania i wyrzucania materiału z leja wsadowego.
Z tego samego powodu należy usuwać powstałe niedrożności.
Podczas wkładania gałęzi do rozdrabniacza ogrodowego może nastąpić ich odrzucenie do tyłu. Pracować w rękawicach!
Należy pamiętać o bezwładnym ruchu narzędzia tnącego trwającym kilka sekund po wyłączeniu silnika.
Wyłączyć silnik elektryczny, wyjąć wtyczkę przewodu sieciowego i odczekać, aż zatrzymają się wszystkie wirujące części urządzenia:
– przed oddaleniem się od urządzenia lub przed pozostawieniem go bez nadzoru;
– przed zmianą pozycji urządzenia, jego podnoszeniem, przenoszeniem, przechylaniem, przesunięciem lub ciągnięciem;
– przed transportem urządzenia;
– przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego;
– przed sprawdzaniem lub czyszczeniem urządzenia lub przed wykonaniem przy nim czynności.
W przypadku przedostania się obcego materiału do narzędzia tnącego pojawiają się nienormalne odgłosy lub występują mocniejsze drgania; należy wówczas natychmiast wyłączyć silnik elektryczny i odczekać, aż urządzenie się zatrzyma. Wyciągnąć wtyczkę przewodu sieciowego i wykonać następujące czynności:
- Sprawdzić, czy urządzenie nie jest uszkodzone i zlecić wykwalifikowanemu pracownikowi wykonanie niezbędnych napraw przed ponownym uruchomieniem urządzenia i rozpoczęciem pracy.
– Zlecić specjaliście wymianę lub naprawę uszkodzonych części, przy czym części powinny mieć takie same właściwości.
Wyjąć i opróżnić przezroczysty zbiornik rozdrabniacza, gdy zostanie on całkowicie napełniony rozdrobnionym materiałem lub gdy ze względu na stopień napełnienia wyrzucanie rozdrobnionego materiału nie jest już możliwe.
Przed wyjęciem zbiornika rozdrabniacza wyłączyć urządzenie i odczekać, aż wał nożowy się zatrzyma.
4.7 Konserwacja i naprawy
Przed rozpoczęciem czynności konserwacyjnych (czyszczenie, naprawy itp.) oraz przed sprawdzaniem, czy przewód przyłączeniowy jest popłatany lub uszkodzony należy postawić urządzenie na stabilnym płaskim podłożu, wyłączyć silnik elektryczny i odłączyć wtyczkę.
Przed rozpoczęciem czynności konserwacyjnych schładzać urządzenie przez ok. 5 minut.
Podłączenie do sieci elektrycznej może zostać wykonane wzgl. wymienione wyłącznie przez wykwalifikowanego elektryka.
Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować.
Czyszczenie:
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie. (⇒ 11.2)
Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą (np. za pomocą węża ogrodowego). Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia.
Czynności konserwacyjne:
Można wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi; wykonanie innych czynności należy zlecić autoryzowanemu dealerowi. Z pytaniami dotyczącymi urządzenia i środków pomocniczych prosimy zawsze zwracać się do autoryzowanego dealera. Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL. Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
Należy stosować tylko narzędzia, wyposażenie dodatkowe i akcesoria dopuszczone przez firmę STIHL do stosowania z tym urządzeniem lub części tego samego typu. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Z pytaniami należy zwrócić się do autoryzowanego dealera.
Oryginalne narzędzia, wyposażenie dodatkowe i części zamienne firmy STIHL są optymalnie dopasowane do urządzenia i do wymagań użytkownika. Oryginalne części zamienne STIHL rozpoznaje się po numerze części zamiennej STIHL, po napisie STIHL i ewentualnie po
oznakowaniu części zamiennej STIHL. W przypadku małych części może być tylko oznakowanie.
Naklejki ostrzegawcze i informacyjne muszą być czyste i czytelne. W przypadku uszkodzenia lub zgubienia naklejek należy zastąpić je nowymi naklejkami dostępnymi u autoryzowanego dealera firmy STIHL. W przypadku zastępowania elementu nową częścią należy na niej nakleić taką samą naklejkę.
Wszystkie nakrętki, śruby i wkręty powinny być dobrze dokręcone dla zachowania gotowości eksploatacyjnej urządzenia.
Regularnie należy sprawdzać całe urządzenie pod względem zużycia i uszkodzeń, zwłaszcza przed jego przechowywaniem (np. przed przerwą zimową). Ze względów bezpieczeństwa należy natychmiast wymienić zużyte lub uszkodzone części, aby urządzenie zawsze umożliwiało bezpieczną pracę.
4.8 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji
Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy schładzać silnik przez ok. 5 minut.
Należy zabezpieczyć urządzenie przed nieuprawnionym użyciem (np. przez dzieci).
Przed przechowywaniem urządzenia (np. przed przerwą zimową) należy je dokładnie wyczyścić.
Przechowywać urządzenie w dobrym stanie technicznym.
Pomieszczenie do przechowywania musi być suche, zabezpieczone przed mrozem i zamykane.
4.9 Utylizacja
Odpady mogą być szkodliwe dla ludzi, zwierząt oraz środowiska i dlatego należy je prawidłowo utylizować.
Skontaktować się z firmą zajmującą się recyklingiem lub z autoryzowanym dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. Aby zapobiec wypadkom, przede wszystkim należy usunąć przewód sieciowy lub przewód przyłączeniowy doprowadzony do silnika elektrycznego.
5. Objąśnienie symboli
Uwaga!
Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.
Niebezpieczeństwo zranienia!
Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia.
Niebezpieczeństwo zranienia!
Wirujące narzędzia! Podczas pracy urządzenia ręce i nogi powinny znajdować się z dala od otworów wsadowych i wyrzutowych.
Niebezpieczeństwo zranienia!
Przed rozpoczęciem prac przy narzędziu tnącym, czynności konserwacyjnych lub czyszczenia, przed sprawdzaniem, czy przewód przyłączeniowy nie jest splątany lub uszkodzony, oraz przed pozostawieniem urządzenia należy wyłączyć silnik elektryczny i odłączyć przewód sieciowy od urządzenia.
Założyć nauszniki ochronne! Założyć okulary ochronne! Założyć rękawice ochronne!
Kierunek obrotów do regulacji płyty dociskowej.
Zablokowany zbiornik rozdrabniacza
Odblokowany zbiornik rozdrabniacza
6. Wyposażenie standardowe
Poz. Nazwa Liczba GHE 135 L
A górna część urządzenia 1
B stelaż rurowy 1
C zbiornik rozdrabniacza 1
D śruba 5 x 16 4
GHE 140 L
E urządzenie zasadnicze ze 1
H nakrętka kołpakowa M6 2
1 koło 2
J śruba M8 x 85 2
K tulejka 2
L podkładka A8 6
M nakrętka zabezpieczająca 2 M8
N klucz płaski 1
O klucz imbusowy 1
• Instrukcja obsługi 1
7. Przygotowanie urządzenia do pracy
7.1 Zamontowanie kół i nóżek podporowych
GHE 140 L:
- Rozłożyć urządzenie. (⇒ 10.12)
Zamontowanie kół
GHE 135.0 L, GHE 140 L:
- Zdjąć zbiornik rozdrabniacza. (⇔ 10.6)
- Zdjąć kołpak koła (1) z koła (I) za pomocą wkrętaka.
- Wprowadzić śrubę (J) z podkładką (L) od środka przez otwór w stelażu rurowym (B). Nasunąć podkładkę (L) i tulejkę (K) na śrubę (J). Nasunąć koło (I) na tulejkę (K). Nakręcić nakrętkę (M) z podkładką (L) i dokręcić momentem 5-7 Nm.
- Ustawić kołpak koła (1) centralnie na kole (I) i wcisnąć, aż kołpak (1) się zablokuje.
– Powtórzyć czynność po drugiej stronie.
Zamontowanie nóżek podporowych
- Wprowadzić śrubę nóżki podporowej (F) od dołu przez otwór w stelażu rurowym (B). Nasunąć podkładkę (G) na śrubę, wkręcić nakrętekę kołpakową (H) i dokręcić momentem 4-6 Nm.
– Powtórzyć czynność po drugiej stronie.
7.2 Montaż urządzenia GHE 135 L
- Zdjąć zbiornik rozdrabniacza. (⇒ 10.6)
- Założyć górną część urządzenia (A) na stelaż rurowy (B) i ostrożnie wycentrować. Zwrócić przy tym uwagę na prawidłową pozycję osłony gumowej (1) – nie wolno zakleszczyć osłony gumowej (1) między górną częścią urządzenia a czarną osłoną na stelażu rurowym. Zamontować górną część urządzenia (A) na stelażu rurowym (B), wkręcając cztery śruby (D). Dokręcić śruby (D) momentem 1-1,5 Nm.
- Zdjąć zbiornik rozdrabniacza. (⇒ 10.6)
- Założyć górną część urządzenia (A) na stelaż rurowy (B) i ostrożnie wycentrować. Zwrócić przy tym uwagę na prawidłową pozycję osłony gumowej (1) – nie wolno zakleszczyć osłony gumowej (1) między górną częścią urządzenia a czarną osłoną na stelażu rurowym. Zamontować górną część urządzenia (A) na stelażu rurowym (B), wkręcając cztery śruby (D). Dokręcić śruby (D) momentem 1-1,5 Nm.
- Założyć zbiornik rozdrabniacza. (⇒ 10.5)
7.3 Przechowywanie klucza imbusowego
- Wsunąć klucz imbusowy (O) do uchwytu (1) na urządzeniu.
8. Wskazówki dotyczące wykonywania pracy
8.1 Jakie materiały można rozdrabniać?
Gałęzie drzew i krzewów, tuję, gałęzie świerkowe, rozłożyste gałęzie, rozłożyste gałęzie z liśćmi, jarzyny, krzewy, niezbyt mokre kwiaty powiązane w pęczki.
Gałęzie z drzew i żywopłotu powinny być rozdrabniane krótko po ścięciu, ponieważ rozdrabniacz pracuje wtedy z wyższą wydajnością niż w przypadku gałęzi wysuszonych lub wilgotnych.
8.2 Jakich materiałów nie można rozdrabniać?
Do rozdrabniacza ogrodowego nie wolno wrzucać kamieni, szkła, części metalowych (drutów, gwoździ itp.) lub elementów z
tworzyw sztucznych.
Podstawowa zasada:
Materiały, które nie nadają się do kompostowania nie powinny być także przerabiane przy użyciu rozdrabniacza ogrodowego.
8.3 Maksymalna średnica gałęzi
Dane dotyczą świeżo ściętych gałęzi.
Maksymalna średnica gałęzi
GHE 135 L: 35 mm
GHE 140 L: 40 mm
8.4 Napełnianie rozdrabniacza ogrodowego
Dzięki otworowi STIHL w kształcie czterolistnej koniczyny można przerabiać także bardzo rozłożyste gałęzie.
Grube i bardzo rozłożyste gałęzie należy najpierw przyciąć przy użyciu sekatora.
Aby zapobiec zapchaniu się rozdrabniacza ogrodowego, rozdrabniany materiał zawierający lepką ziemię należy zmieszać z suchymi gałęziami.
Rozdrabniacz ogrodowy napełniać tylko po osiągnięciu roboczej prędkości obrotowej przez silnik elektryczny.
Niebezpieczeństwo zranienia!
Gałęzie wciągane przez rozdrabniacz przytrzymywać ręką przy użyciu niewielkiej siły i doprowadzać prawie do otworu wsadowego. Nie trzymać mocno gałęzi, ani ich nie wyciągać.
- Gałązki drzew lub krzewów oraz grube gałęzie powoli wprowadzać przez otwór wsadowy (13) do wału nożowego. Gałęzie są równomiernie wciągane do rozdrabniacza.
- Po każdym procesie pracy pozostawić urządzenie na biegu jałowym.
8.5 Właściwe obciążenie silnika elektrycznego
Materiał wprowadzać równomiernie i ciągle do rozdrabniacza ogrodowego.
8.6 Zabezpieczenie przed przeciążeniem
Jeżeli podczas pracy nastąpi przeciążenie silnika elektrycznego, to zamontowany automatyczny układ biegu wstecznego zmieni kierunek obrotów wału nożowego, próbując samoczynnie go odblokować. Jeżeli po 3 zmianach kierunku obrotów nie nastąpi odblokowanie, to zamontowane zabezpieczenie przed przeciążeniem wyłączyć samoczynnie silnik elektryczny.
Po schłodzeniu (ok. 10 min) można ponownie uruchomić rozdrabniacz ogrodowy.
Przyczynami częstego działania zabezpieczenia przed przeciążeniem mogą być:
- niewłaściwy przewód przyłączeniowy (⇔ 10.1),
- przeciążenie instalacji elektry
– przeciążenie urządzenia spowodowane zbyt dużą ilością rozdrabnianego materiału.
8.7 Postępowanie w przypadku zablokowania wału nożowego
Zbyt duże obciążenie silnika elektrycznego, za duża ilość rozdrabnianego materiału, ciała obce lub za grube gałęzie doprowadzają po
pewnym czasie do automatycznej zmiany kierunku obrotów wału nożowego, a następnie do jego zatrzymania.
W przypadku nadmiernego obciążenia wał nożowy automatycznie zmienia kierunek obrotów.
- W przypadku zatrzymania się wału nożowego natychmiast uruchomić wyłącznik.
- Pozostawić urządzenie do ostygnięcia i ponownie włączyć zgodnie z opisem. (⇔ 10.9)
9. Urządzenia zabezpieczające
9.1 Blokada ponownego uruchomienia silnika elektrycznego
Urządzenie można uruchomić tylko za pomocą włącznika, a nie poprzez podłączenie przewodu przyłączeniowego do gniazdka.
e9.2 Zbiornik rozdrabniacza
Rozdrabniacz ogrodowy można włączyć tylko z zamontowanym i zablokowanym zbiornikiem rozdrabniacza.
Założony zbiornik rozdrabniacza zapobiega dostępowi do wału nożowego obracającego się podczas pracy.
10. Uruchamianie urządzenia
10.1 Podłączanie rozdrabniaczy ogrodowych do zasilania
Niebezpieczeństwo zranienia! Należy przestrzegać wszystkich wskazówek podanych w rozdziale „Ostrzeżenie – zagrożenie spowodowane prądem elektrycznym“ (⇔ 4.2).
Napięcie sieciowe musi być takie samo jak napięcie robocze (zob. tabliczka znamionowa).
Przewód zasilania musi być odpowiednio zabezpieczony. (⇒ 16.)
Dopuszczone do stosowania są wyłącznie przewody przyłączeniowe o klasie nie niższej niż przewody w osłonie gumowej H07 RN-F DIN/VDE 0282.
Gniazda wtyczkowe powinny być zabezpieczone przed wodą rozpryskową. Niewłaściwe przewody przedłużaczy przyczyniają się do zmniejszenia mocy i mogą spowodować uszkodzenie silnika elektrycznego.
Minimalny przekrój przewodu sieciowego powinien wynosić 3 x 1,5 mm² przy długości do 25 m lub 3 x 2,5 mm² przy długości do 50 m.
Złącza przewodów muszą być wykonane z gumy lub powleczone gumą i spełniać wymagania normy DIN/VDE 0620.
Urządzenie to zostało zaprojektowane do pracy przy zasilaniu z sieci o impedancji Z_maks w punkcie przyłączenia (podłączenia instalacji domowej) wynoszącej maksymalnie 0,49 oma
(przy 50 Hz).
Podczas eksploatacji urządzenia użytkownik powinien zasilać je tylko z sieci elektrycznej, która spełnia te wymagania. W razie potrzeby informacje dotyczące impedancji sieci można uzyskać od lokalnego dostawcy energii elektrycznej.
Szczegółowych informacji dotyczących podłączenia do zasilania udzieli elektryk.
10.2 Podłączanie przewodu sieciowego
- Podłączyć gniazdko przewodu elektrycznego do wtyczki (1).
- Zaczepić przewód elektryczny w zaczepie. (⇒ 10.4)
10.3 Odłączanie przewodu sieciowego
- Poluzować zaczep przewodu. (⇒ 10.4)
Aby zapobiec uszkodzeniu przewodu sieciowego podczas jego odłączania, należy chwycić i wyciągać gniazdko wtyczkowe. Nie ciągnąć nigdy przewodu.
10.4 Zaczep przewodu
Podczas pracy zaczep przewodu zapobiega niezamierzonemu wyciągnięciu wtyku przewodu przyłączeniowego z gniazda i ewentualnemu uszkodzeniu gniazda urządzenia.
Dlatego przewód przyłączeniowy powinien być poprowadzony przez zaczep przewodu.
- Podłączyć przewód elektryczny. (⇒ 10.2)
- Przewód przyłączeniowy (1) uformować w pętlę i przeprowadzić przez otwór (2).
- Założyć pętlę przewodu na hak (3) i zacisnąć.
10.5 Zakładanie zbiornika rozdrabniacza
- Wprowadzić zbiornik rozdrabniacza (1) w obie prowadnice (2) i wsunąć do oporu.
- Obrócić wyłącznik blokady (3) do oporu w prawo i zabezpieczyć zbiornik rozdrabniacza.
Rozdrabniacz ogrodowy można włączyć tylko z zablokowanym zbiornikiem rozdrabniacza.
10.6 Wyjmowanie zbiornika rozdrabniacza
- Wyłączyć urządzenie. (⇒ 10.8)
- Obrócić wyłącznik blokady (1) do oporu w lewo.
- Wyciągnąć zbiornik rozdrabniacza (2).
Nie wolno uruchamiać rozdrabniacza ogrodowego bez zbiornika rozdrabniacza.
10.7 Włączanie rozdrabniacza ogrodowego
GHE 140 L:
- Rozłożyć i zablokować urządzenie. (⇒ 10.12)
- Założyć zbiornik rozdrabniacza. (⇒ 10.5)
- Podłączyć urządzenie do zasilania. (⇒ 10.2)
Przełącznik (1) z zamontowanym suwakiem blokady (2) zapobiega bezpośredniemu przełączaniu z jednego kierunku obrotów na drugi.
Przed przełączeniem kierunku obrotu należy wyłączyć urządzenie i koniecznie odczekać, aż zatrzyma się wał nożowy.
Położenie wciągania
Wał nożowy wciąga i tnie rozdrabniany materiał.
- Obrócić przełącznik (1) do położenia 0.
- Przesunąć suwak blokady (2) do góry.
- W celu uruchomienia silnika elektrycznego obrócić przełącznik (1) do oporu w prawo do położenia START, pokonując nacisk sprężyny. Uruchamia się silnik elektryczny.
- Zwolnić przełącznik obrotowy. Ustawia się on samoczynnie z powrotem w położeniu I. Silnik elektryczny pracuje dalej.
Położenie biegu wstecznego
Wał nożowy obraca się do tyłu i uwalnia rozdrabniany materiał.
- Obrócić przełącznik (1) do położenia 0.
- Przesunąć suwak blokady (2) w dół.
- Pokonując nacisk sprężyny, obrócić przełącznik (1) do oporu w lewo do pozycji I i przytrzymać. Silnik elektryczny pracuje.
Przełącznik obrotowy należy przytrzymywać w tym położeniu, ponieważ w przeciwnym razie samoczynnie ustawi się w położeniu środkowym (położeniu 0).
10.8 Wyłączanie rozdrabniacza ogrodowego
- Ustawić przełącznik (1) w położeniu 0.
Silnik elektryczny rozdrabniacza ogrodowego zostaje wyłączony i automatycznie wyhamowany.
10.9 Uruchomienie po zablokowaniu
Niebezpieczeństwo uszkodzenia ciała przez wychodzący rozdrabniany materiał. Zachować odpowiednią odległość rąk i głowy od otworu wsadowego. Nie zagłądać do środka!
Rozdrabniacz ogrodowy jest wyposażony w automatyczny bieg wsteczny. W przypadku zablokowania wału nożowego urządzenie automatycznie włącza bieg wsteczny w celu odblokowania wału.
Material zostaje uwolniony.
Po usunięciu przyczyny zablokowania napełnić rozdrabniacz ogrodowy dopiero po osiągnięciu roboczej prędkości obrotowej przez silnik elektryczny.
10.10 Rozdrabnianie
- Rozdrabniacz ogrodowy ustawić bezpiecznie na płaskim i stabilnym podłożu.
- Założyć mocne rękawice, okulary ochronne i nauszniki ochronne.
- Podłączyć przewód sieciowy do rozdrabniacza ogrodowego. (⇒ 10.2)
- Włączyć rozdrabniacz ogrodowy. (⇒ 10.7)
- Odczekać, aż rozdrabniacz ogrodowy osiągnie maksymalną prędkość obrotową (obroty biegu jałowego).
- Prawidłowo wkładać rozdrabniany materiał do rozdrabniacza ogrodowego. (⇒ 8.4)
- Wyłączyć rozdrabniacz ogrodowy. (⇒ 10.8)
10.11 Składanie urządzenia GHE 140 L
- Odłączyć przewód zasilający urządzenie. (⇒ 10.3)
- Przytrzymać urządzenie jedną ręką za uchwyt (1).
- Pociągnąć dźwignię blokady (2) do oporu w kierunku strzałki i przytrzymać. Górna część urządzenia jest odblokowana.
- Poprowadzić powoli górną część urządzenia (3) do oporu w dół i przytrzymać.
- Zwolnić dźwignię blokady (2), uważając, czy górna część urządzenia jest dobrze zablokowana.
10.12 Rozkładanie urządzenia GHE 140 L
- Przytrzymywać urządzenie ręką za uchwyt (1), dociskając w dół.
- Pociągnąć dźwignię blokady (2) do oporu w kierunku strzałki i przytrzymać. Górna część urządzenia jest odblokowana.
- Pociągnąć powoli górną część urządzenia (3) do oporu do góry i przytrzymać.
- Zwolnić dźwignię blokady (2), uważając, czy górna część urządzenia jest dobrze zablokowana.
11. Konserwacja
Niebezpieczeństwo zranienia! Przed wszystkimi czynnościami związanymi z konserwacją i czyszczeniem urządzenia należy zapoznać się z rozdziałem „Zasady bezpiecznej pracy” (⇔ 4.), a zwłaszcza z podrozdziałem „Konserwacja i naprawy” (⇔ 4.7); przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa.
Przed rozpoczęciem konserwacji urządzenia wyciągnąć wtyczkę.
11.1 Regulacja płyty dociskowej
Urządzenie należy opróżnić z rozdrobnionego materiału.
Punkt 1
- Włączyć urządzenie (ustawić przełącznik w położeniu „Wciąganie“). (⇒ 10.7)
Punkt 2
- Powoli obracać śrubę nastawczą (1) kluczem imbusowym (2) w prawo podczas pracy urządzenia. We wnętrzu urządzenia płyta dociskowa jest dociskana do wału nożowego. Płyta dociskowa będzie prawidłowo ustawiona, gdy przez otwór wyrzutowy wypadnie kilka drobnych wiórów aluminiowych.
Płyta dociskowa jest wyregulowana i urządzenie jest gotowe do pracy.
11.2 Czyszczenie urządzenia
Konserwacja:
Po każdym użyciu
Po zakończeniu pracy urządzenie należy gruntownie oczyścić. Staranne obchodzenie się z urządzeniem chroni je przed uszkodzeniem i wydłuża czas jego eksploatacji.
Urządzenie może być czyszczone tylko w położeniu pokazanym na rysunku.
Nie kierować strumienia
wody na części silnika elektrycznego lub spalinowego, uszczelki, miejsca ułożyskowania i
elementy elektryczne (np. przełączniki). Może to spowodować konieczność przeprowadzenia drogich napraw.
Do usuwania zanieczyszczeń i osadzonych pozostałości, których nie można usunąć za pomocą szczotki, wilgotnej szmatki lub patyka, firma
STIHL zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL).
Nie wolno używać intensywnych środków czyszczących.
Regularnie czyścić tarcze noży.
Silniki elektryczne są zabezpieczone przed woda rozpryskową.
Narzędzia rozdrabniające wraz z komorą rozdrabniania zabezpieczyć przed korozją przy użyciu typowych środków dostępnych w handlu (np. oleju rzepakowego).
11.3 Okresy międzyobsługowe
Zalecamy, aby wykonanie obsługi technicznej rozdrabniacza ogrodowego zlecać raz w roku autoryzowanemu dealerowi.
Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.
11.4 Silnik elektryczny i koła
Silnik elektryczny nie wymaga obsługi. Łożyska kół są bezobługowe.
11.5 Przechowywanie i przerwa zimowa
Urządzenie należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
Przechowywać tylko urządzenie technicznie sprawne.
Wszystkie nakrętki, sworznie i wkręty powinny być dobrze dokręcone, wymienić nieczytelne etykiety na urządzeniu z informacjami o zagrożeniu i ostrzeżeniami, sprawdzić całe urządzenie pod względem zużycia lub uszkodzenia. Wymienić zużyte lub uszkodzone części.
Przed przechowywaniem urządzenia należy usunąć ewentualne usterki.
W przypadku dłuższego przestoju urządzenia (przerwa zimowa) należy uwzględnić następujące punkty:
- Starannie oczyścić wszystkie zewnętrzne części urządzenia.
- Dobrze nasmarować lub naoliwić wszystkie części ruchome.
12. Transport
Niebezpieczeństwo zranienia! Przed przewożeniem urządzenia należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy“, a zwłaszcza rozdział „Transport urządzenia“, i postępować według zawartych w nich instrukcji. (⇒ 4.4)
12.1 Przeciąganie lub przepychanie rozdrabniacza ogrodowego
- Chwycić uchwyt (1) rozdrabniacza ogrodowego i przechylić rozdrabniacz do tyłu.
- Rozdrabniacz ogrodowy ciągnąć lub pchać z małą prędkością (tempo marszu).
12.2 Podnoszenie lub przenoszenie rozdrabniacza ogrodowego
Urządzenie może być podnoszone i przenoszone przez przynajmniej dwie osoby.
Należy założyć odpowiednią odzież ochronną osłaniającą przedramiona i górną część ciała.
- Założyć i zabezpieczyć zbiornik rozdrabniacza. (⇒ 10.5)
• 1. osoba chwyta rozdrabniacz ogrodowy za uchwyt (1).
- 2. osoba chwyta rozdrabniacz ogrodowy za stelaż rurowy (2) po lewej i prawej stronie przed obiema nóżkami podporowymi. - Rozdrabniacz ogrodowy należy podnosić równocześnie.
GHE 140 L:
Rozdrabniacz ogrodowy można przenosić także w stanie złożonym.
-
- osoba chwyta rozdrabniacz ogrodowy za uchwyt (3) zbiornika rozdrabniacza.
-
- osoba chwyta rozdrabniacz ogrodowy za stelaż rurowy po lewej i prawej stronie przed obiema nózkami podporowymi (4).
- Rozdrabniacz ogrodowy należy podnosić równocześnie.
12.3 Transport rozdrabniacza ogrodowego na powierzchni ładunkowej
- Za pomocą odpowiednich elementów mocujących zabezpieczyć urządzenie przed ześlizgnięciem. Zamocować linami lub pasami poprowadzonymi przy stelażu rurowym (1) lub leju wsadowym (2).
13. Ograniczanie zużycia i zapobieganie uszkodzeniom
Wskazówki dotyczące konserwacji i pielęgnacji
Elektryczny rozdrabniacz ogrodowy (STIHL GHE)
Firma STIHL nie ponosi żadnej odpowiedzialności za szkody materialne i osobiste, powstałe w wyniku
nieprzestrzegania wskazówek zawartych w niniejszej instrukcji obsługi, w szczególności tych, które dotyczą bezpiecznej pracy, obsługi i konserwacji lub tych, które wystąpią w wyniku zastosowania niewłaściwych akcesoriów lub części zamiennych.
Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia STIHL, należy przestrzegać następujących wskazówek.
1. Części zużywające się
Nawet w przypadku właściwej eksploatacji urządzeń STIHL niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.
Należą do nich m.in.:
- p łyta dociskowa
- w a łnożowy
- szczotki węglowe
2. Przestrzeganie zaleceń instrukcji obsługi
Urządzenie STIHL należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.
Dotyczy to przede wszystkim:
– nieodpowiedniego przewodu elektrycznego (przekrój);
- niewłaściwego podłączenia elektrycznego (napięcie);
– dokonywania zmian w urządzeniu bez zgody firmy STIHL;
– wykorzystania narzędzi lub wyposażenia dodatkowego niedopuszczonych dla danego urządzenia, nieodpowiednich lub niskiej jakości;
– niezgodnej z przeznaczeniem eksploatacji urządzenia;
– wykorzystywanie urządzenia podczas imprez lub zawodów sportowych;
– szkód wynikłych z eksploatacji urządzenia z uszkodzonymi częściami.
3. Czynności konserwacyjne
Należy regularnie wykonywać wszystkie czynności podane w rozdziale „Konserwacja”.
Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi.
Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL.
Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik.
Zalicza się do nich m.in.:
– uszkodzenia silnika elektrycznego w następstwie niedokładnego oczyszczenia kanałów powietrza chłodzącego (szczeliny wentylacyjne, żebra chłodzące, wirnik wentylatora);
- korozję i inne uszkodzenia wynikłe z niewłaściwego przechowywania;
- uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości;
– uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera.
14. Ochrona środowiska
Rozdrobniony materiał roślinny należy przeznaczyć do kompostowania, a nie wyrzucać do śmieci.
Opakowanie, urządzenie i wyposażenie dodatkowe zostały wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować.
Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych.
15. Deklaracja zgodności UE
15.1 Rozdrabniacz ogrodowy STIHL GHE 135.0 L, GHE 140.0 L
oświadcza na własną odpowiedzialność, że
– Rodzaj: elektryczny rozdrabniacz ogrodowy
- Producent: STIHL
- Typ: GHE 135.0 L, GHE 140.0 L
– Nr identyfikacji serii: 6013
spełnia wymagania odnośnych przepisów dyrektyw 2006/42/EC, 2000/14/EC, 2014/30/EU oraz 2011/65/EU i został skonstruowany oraz wyprodukowany zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 i EN 61000-3-3 (jeżeli mają zastosowanie).
Nazwa i adres jednostki certyfikującej: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
W celu ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej postępowano zgodnie z dyrektywą 2000/14/EC, załącznik VIII.
GHE 135.0 L
– Zmierzony poziom mocy akustycznej: 92,0 dB(A)
– Gwarantowany poziom mocy akustycznej: 94 dB(A)
GHE 140.0 L
– Zmierzony poziom mocy akustycznej: 91,0 dB(A)
– Gwarantowany poziom mocy akustycznej: 93 dB(A)
Dokumentacja techniczna jest przechowywana w dziale atestacji produktu firmy STIHL Tirol GmbH.
Rok produkcji i numer maszyny podano na rozdrabniaczu ogrodowym.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
WZ.
Matthias Fleischer, kierownik Działu Badawczo-Rozwojowego
WZ.
Sven Zimmermann, kierownik Działu Jakości
16. Dane techniczne
GHE 135.0 L, GHE 140.0 L:
Silnik, rodzaj
konstrukcji silnik elektryczny
Napięcie
znamionowe 230
Częstotliwość 50 Hz
Znamionowa
prędkość obrotowa
wału 4
Bezpiecznik 16 A
Klasa ochronności II
Stopień ochrony zabezpieczony
przed wodą rozpryskową (IP X4)
Rodzaj pracy P40
40 s czas obciążenia 60 s czas biegu jałowego
Wymiary
dł./szer./wys. 64/49/96 cm
GHE 135.0 L:
Zgodnie z dyrektywą 2000/14/EC:
Gwarantowany
poziom mocy
akustycznej L_WAd 94 dB(A)
Zgodnie z dyrektywą 2006/42/EC:
Poziom ciśnienia
akustycznego na
stanowisku pracy L_pA 87 dB(A)
Niepewność
pomiarowa K_pA 3 dB(A)
Moc 2300 W
Znamionowe
natężenie prądu 11,5 A
GHE 135.0 L:
Znamionowa
prędkość obrotowa
silnika elektrycznego 21000 obr/min
Cieżar 23 kg
GHE 140.0 L:
Zgodnie z dyrektywą 2000/14/EC:
Gwarantowany
poziom mocy
akustycznej L_WAd 93 dB(A)
Zgodnie z dyrektywą 2006/42/EC:
Poziom ciśnienia o
akustycznego na
stanowisku pracy LpA 85 dB(A)
Niepewność
pomiarowa K_pA 3 dB(A)
Moc 2500 W
Znamionowe
natężenie prądu 12,0 A
Znamionowa
prędkość obrotowa
silnika elektrycznego 21000 obr/min
Cieżar 24 kg
16.1 Rozporządzenie REACH
Rozporządzenie REACH wydane przez Wspólnotę Europejską dotyczy rejestracji, oceny i dopuszczania substancji chemicznych.
Informacje dotyczące rozporządzenia REACH (WE) nr 1907/2006 podano na stronie: www.stihl.com/reach.
17. Wykrywanie usterek
* ewent. zwrócić się do autoryzowanego dealera firmy STIHL.
Usterka:
Nie można uruchomić silnika elektrycznego
Możliwa przyczyna:
– Zbiornik rozdrabniacza niezałożony i niezablokowany
- W łączone zabezpieczenie silnika elektrycznego
– Brak napięcia zasilającego
– Uszkodzony przewód przyłączeniowy / wtyczka / gniazdko wtyczkowe lub wyłącznik
Usunięcie usterki:
- Założyć i zablokować zbiornik rozdrabniacza (⇒ 10.5)
– Pozostawić urządzenie do ostygnięcia (⇒ 8.6)
– Sprawdzić przewód sieciowy i bezpiecznik ✗ (⇒ 10.1) - Sprawdzić przewód, wtyczkę, gniazdko wtyczkowe lub wyłącznik, ewentualnie wymienić (zlecić elektrykowi) ✗ (⇒ 10.2)
Usterka:
Material nie jest wciągany
Możliwa przyczyna:
- Z a b l o k o w a n y w a t nożowy
Usunięcie usterki:
- Usunąć przyczynę zablokowania (⇒ 10.9)
Usterka:
Material nie jest rozdrabniany
Możliwa przyczyna:
– Płyta dociskowa nie jest prawidłowo ustawiona przy wale nożowym
– Wał nożowy jest zużyty lub uszkodzony
Usunięcie usterki:
- Regulacja płyty dociskowej (⇒ 11.1)
- Wymienić wał nożowy i płytę dociskową
Usterka:
Silnik elektryczny brzęczy, urządzenie się nie uruchamia
Możliwa przyczyna:
– Zablokowany wał nożowy
Usunięcie usterki:
- Usunąć przyczynę zablokowania (⇒ 10.9)
Usterka:
Nienormalne hałasy, klekotanie w urządzeniu
Możliwa przyczyna:
– Poluzowane śruby
– Wał nożowy jest zużyty lub uszkodzony
Usunięcie usterki:
- Sprawdzić dokręcenie wszystkich śrub, dokręcić poluzowane śruby.
- Wymienić wał nożowy i płytę dociskową
Awaria:
Rozdrabniany materiał nie jest wyrzucany
Możliwa przyczyna:
- Otwór wyrzutowy jest zasłonięty przez zakleszczoną osłone gumową
Usunięcie usterki:
- Prawidłowo zamontować osłone gumową (⇒ 7.2)
18. Plan czynności serwisowych
18.1 Potwierdzenie przekazania
Model: ____
Numer seryjny:
Data: ____ ____ ____ ____ ____
18.2 Potwierdzenie obsługi serwisowej
Niniejszą instrukcję obsługi należy przekazać autoryzowanemu dealerowi firmy STIHL wykonującemu czynności konserwacyjne.
W wydrukowanych polach Dealer potwierdza wykonanie czynności serwisowych.
Data wykonania obsługi serwisowej
Data następnej obsługi serwisowej
