| Produkttyp | Elektro-Häcksler (Hobel) |
| Marke | Stihl |
| Modell | GHE 140 L |
| Abmessungen (L × B × H) | 64 × 49 × 96 cm |
| Gewicht | 24 kg |
| Stromversorgung | Netz 230 V / 50 Hz |
| Leistung | 2500 W |
| Nennstrom | 12,0 A |
| Motordrehzahl | 21.000 U/min |
| Drehzahl der Häckselscheibe | 40 U/min |
| Maximale Häckselleistung (Äste) | 40 mm Durchmesser |
| Garantierter Schallleistungspegel | 93 dB(A) |
| Schalldruckpegel | 85 dB(A) |
| Schutzart | IP X4 (spritzwassergeschützt) |
| Anti-Stau-System | Automatischer Rücklauf und Überlastrelais |
| Sicherheitseinrichtungen | Automatische Abschaltung, Wiedereinschaltsperre, verriegelbarer Auffangbehälter |
| Auffangbehälter | Inklusive, verriegelbar, transparent |
| Wartung | Einstellung der Gegenplatte, Reinigung nach jedem Gebrauch |
| Verschleißteile | Gegenplatte, Häckselscheibe, Kohlebürsten |
| Reparierbarkeit | An einen autorisierten Stihl-Fachhändler übergeben |
| Mitgeliefertes Zubehör | Inbusschlüssel, Maulschlüssel, Bedienungsanleitung |
Häufig gestellte Fragen - GHE 140 L STIHL
Benutzerfragen zu GHE 140 L STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hobel kostenlos im PDF-Format! Finden Sie Ihr Handbuch GHE 140 L - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GHE 140 L von der Marke STIHL.
BEDIENUNGSANLEITUNG GHE 140 L STIHL
STIHL GHE 135 L, GHE 140 L
STIHL

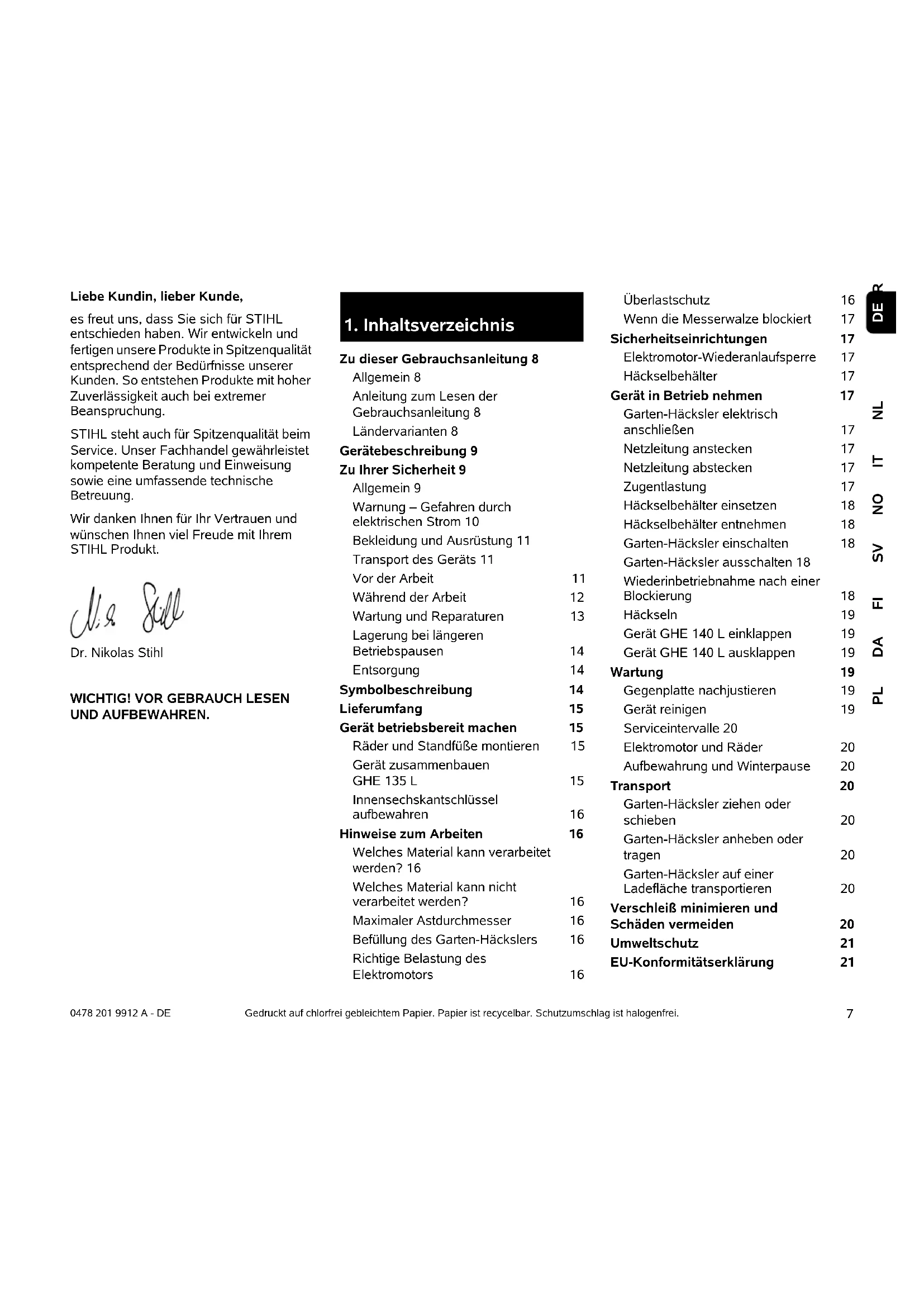

Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 8
Allgemein 8
Anleitung zum Lesen der
Gebrauchsanleitung 8
Ländervarianten 8
Gerätebeschreibung 9
Zu Ihrer Sicherheit 9
Allgemein 9
Warnung – Gefahren durch
elektrischen Strom 10
Bekleidung und Ausrüstung 11
Transport des Geräts 11
Vor der Arbeit 11
Während der Arbeit 12
Wartung und Reparaturen 13
Lagerung bei längeren
Betriebspausen 14
Entsorgung 14
Symbolbeschreibung 14
Lieferumfang 15
Gerät betriebsbereit machen 15
Räder und Standfüße montieren 15
Gerät zusammenbauen
GHE 135 L 15
Innensechskantschlüssel
aufbewahren 16
Hinweise zum Arbeiten 16
Welches Material kann verarbeitet
werden? 16
Welches Material kann nicht
verarbeitet werden? 16
Maximaler Astdurchmesser 16
Befüllung des Garten-Häckslers 16
Richtige Belastung des
Elektromotors 16
Überlastschutz 16
Wenn die Messerwalze blockiert 17
Sicherheitseinrichtungen 17
Elektromotor-Wiederanlaufsperre 17
Häckselbehälter 17
Gerät in Betrieb nehmen 17
Garten-Häcksler elektrisch
anschließen 17
Netzleitung anstecken 17
Netzleitung abstecken 17
Zugentlastung 17
Häckselbehälter einsetzen 18
Häckselbehälter entnehmen 18
Garten-Häcksler einschalten 18
Garten-Häcksler ausschalten 18
Wiederinbetriebnahme nach einer
Blockierung 18
Häckseln 19
Gerät GHE 140 L einklappen 19
Gerät GHE 140 L ausklappen 19
Wartung 19
Gegenplatte nachjustieren 19
Gerät reinigen 19
Serviceintervalle 20
Elektromotor und Räder 20
Aufbewahrung und Winterpause 20
Transport 20
Garten-Häcksler ziehen oder
schieben 20
Garten-Häcksler anheben oder
tragen 20
Garten-Häcksler auf einer
Ladefläche transportieren 20
Verschleiß minimieren und
Schäden vermeiden 20
Umweltschutz 21
EU-Konformitätserklärung 21
Garten-Häcksler STIHL
GHE 135.0 L, GHE 140.0 L 21
Anschrift STIHL Hauptverwaltung 22
Anschriften STIHL
Vertriebsgesellschaften 22
Übergabebestätigung 24
Servicebestätigung 24
2. Zu dieser
Gebrauchsanleitung
2.1 Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
STIHL arbeitet ständig an der
Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung links und rechts in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition).
Kapitelverweis:
Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇒ 4.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen des Benutzers erfordern:
- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.
Gefahr!
Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden.
Hinweis
Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
STIHL liefert abhängig vom Auslieferungsland Geräte mit unterschiedlichen Steckern und Schaltern aus.
In den Abbildungen sind Geräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.
3. Gerätebeschreibung
1 Haltegriff
2 Einstellschraube Gegenplatte
3 Halter Innensechskantschlüssel
4 Leistungsschild mit Maschinennummer
5 Sperrschalter Häckselbehälter
6 Räder
7 Häckselbehälter
8 Radfuß
9 Standfuß
10 Einklappentriegelung (GHE 140 L)
11 Netzanschluss
12 Ein-/Ausschalter (Drehrichtung)
13 Einfüllöffnung
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.
Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen
werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.
Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.
Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.
Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.
Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.
Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.
Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.
Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.
Das Gerät ist für den privaten Gebrauch konzipiert.
Achtung – Unfallgefahr!
STIHL Garten-Häcksler sind zum Zerkleinern von Astmaterial und Pflanzenresten geeignet. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.
Der Garten-Häcksler darf nicht verwendet werden (unvollständige Aufzählung):
- für andere Materialien (z. B. Glas, Metall).
– für Arbeiten, die in dieser Gebrauchsanleitung nicht beschrieben sind.
– zur Herstellung von Lebensmitteln (z. B. Zerkleinern von Eis, Maischen).
Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem STIHL Fachhändler.
Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
4.2 Warnung – Gefahren durch elektrischen Strom
Achtung! Stromschlaggefahr!
Besonders wichtig für die elektrische Sicherheit sind Netzkabel,
Netzstecker,
Ein-/Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.
Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
Gerät nur mit abgewickelter Netzleitung in Betrieb nehmen.
Bei Verwendung einer Kabeltrommel muss diese vor Gebrauch immer vollständig abgewickelt werden.
Niemals ein beschädigtes Verlängerungskabel verwenden. Ersetzen Sie defekte Kabel durch neue und nehmen Sie keine Reparaturen an Verlängerungskabeln vor.
Wird die Netzleitung bzw. das Verlängerungskabel während des Betriebs beschädigt, Netzleitung bzw. Verlängerungskabel sofort von der Stromversorgung trennen. Niemals die beschädigte Netzleitung bzw. das beschädigte Verlängerungskabel berühren.
Das Gerät darf nicht benutzt werden, wenn Leitungen beschädigt oder abgenutzt sind. Insbesondere ist die
Netzanschlussanleitung auf Beschädigung und Alterung zu prüfen.
Wartungs- und Reparaturarbeiten an Netzleitungen dürfen nur von speziell ausgebildeten Fachleuten durchgeführt werden.
Stromschlaggefahr!
Eine beschädigte Leitung nicht ans Stromnetz anschließen und eine beschädigte Leitung erst berühren, wenn sie vom Stromnetz getrennt ist.
Die Schneideinheiten (Messer) erst berühren, wenn das Gerät vom Netz getrennt ist.
Achten Sie immer darauf, dass die verwendeten Netzleitungen ausreichend abgesichert sind.
Arbeiten Sie nicht bei Regen und nicht in nasser Umgebung.
Ausschließlich feuchtigkeitsisiolierte
Verlängerungskabel für den Außenbereich benutzen, die für die Verwendung mit dem Gerät geeignet sind ( 10.1).
Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungen ziehen.
Gerät nicht ungeschützt im Regen stehen lassen.
Wird das Gerät an ein Stromaggregat angeschlossen, ist darauf zu achten, dass es durch Stromschwankungen beschädigt werden kann.
Das Gerät nur an eine Stromversorgung anschließen, die durch eine Fehlerstrom-Schutzeinrichtung mit einem
Auslösestrom von höchstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstallateur.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in Sandalen.
Während der Arbeit und insbesondere auch bei Wartungsarbeiten und beim Tranport des Geräts stets feste
Handschuhe tragen.
Während der Arbeit immer Schutzbrille und Gehörschutz tragen. Tragen Sie diese während der gesamten
Betriebsdauer.
Bei der Arbeit mit dem Gerät zweckmäßige und eng anliegende Kleidung tragen, d. h. Kombianzug, keinen
Arbeitsmantel. Während der Arbeit mit dem Gerät keinen Schal, keine Krawatte, keinen Schmuck, keine hängenden Bänder oder Kordeln und keine sonstigen abstehenden Kleidungsstücke tragen.
Während der gesamten Betriebsdauer und bei allen Arbeiten am Gerät müssen lange Haare zusammengebunden und gesichert werden (Kopftuch, Mütze etc.).
4.4 Transport des Geräts
Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.
Das Gerät nicht mit laufendem Elektromotor transportieren. Vor dem Transport Elektromotor ausschalten und auslaufen lassen, Netzstecker abziehen.
Das Gerät nur mit ausgekühltem Elektromotor transportieren.
Beachten Sie das Gewicht des Geräts, insbesondere beim Umkippen.
Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) an den in dieser Gebrauchsanleitung beschriebenen Befestigungspunkten sichern. (⇒ 12.3)
Gerät nur in Schritttempo ziehen oder schieben.
Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.
4.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.
Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.
Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.
Vor der Inbetriebnahme ist zu prüfen,
– ob das Gerät im betriebssicheren Zustand ist. Das bedeutet, dass sich die Schutzvorrichtungen an ihrem Platz befinden und in einwandfreiem Zustand sind.
- ob der elektrische Anschluss an einer vorschriftsmäßig installierten Steckdose erfolgt.
- ob die Isolierung der Anschluss- und Verlängerungsleitung, der Stecker und der Kupplung in einwandfreiem Zustand ist.
- ob das gesamte Gerät (Gehäuse des Elektromotors, Schutzeinrichtungen, Befestigungselemente, etc.) weder abgenutzt noch beschädigt ist.
– ob sich kein Häckselgut im Gerät befindet und der Trichter leer ist.
– ob alle Schrauben, Muttern und andere Befestigungselemente vorhanden bzw. festgezogen sind. Lockere Schrauben und Muttern vor der Inbetriebnahme festziehen (Anziehmomente beachten).
Benutzen Sie das Gerät nur im Freien und nicht nahe an einer Wand oder nahe an einem anderen starren Gegenstand, um die Verletzungsgefahr und die Gefahr von Sachschäden zu verringern (fehlende Ausweichmöglichkeiten für den Benutzer, Glasbruch an Scheiben, Kratzer an Autos usw.).
Das Gerät muss auf einem ebenen und festen Untergrund standsicher aufgestellt sein.
Machen Sie sich mit dem Ein- / Ausschalter vertraut, damit Sie in Notsituationen schnell und richtig reagieren.
Vor der Inbetriebnahme prüfen, ob sich der Häckselbehälter im ordnungsgemäßen Zustand befindet. Die Inbetriebnahme des Gerätes mit beschädigtem Häckselbehälter ist nicht gestattet (Verletzungsgefahr). Ein beschädigter Häckselbehälter muss ausgetauscht werden.
Verletzungsgefahr!
Das Gerät nur in vorschriftsmäßig montiertem Zustand in Betrieb nehmen. Fehlen Teile am Gerät (z. B. Räder), werden die vorgeschriebenen Sicherheitsabstände nicht mehr eingehalten, außerdem kann das Gerät eine verminderte Standfestigkeit haben.
Der vorschriftsmäßige Zustand ist vor der Inbetriebnahme durch Sichtkontrolle zu prüfen!
Vorschriftsmäßig bedeutet, dass das Gerät vollständig zusammengebaut ist, insbesondere heißt das:
– Radfuß komplett ist montiert,
– beide Räder und beide Standfüße sind montiert,
– alle Schutzeinrichtungen (eingesetzter Häckselbehälter, STIHL Kleeblattöffnung etc.) müssen vorhanden und in Ordnung sein.
Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden.
4.6 Während der Arbeit
Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.
Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.
Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
Der Arbeitsbereich muss während der gesamten Betriebsdauer sauber und in Ordnung gehalten werden. Stolpergefahren wie Steine, Äste, Kabel usw. entfernen.
Die Standfläche des Bedieners darf nicht höher als die Standfläche des Geräts sein.
Starten:
Vor dem Starten das Gerät in standsichere Position bringen und aufrecht hinstellen. Es darf keinesfalls liegend in Betrieb genommen werden.
Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (⇒ 10.)
Beim Starten des Verbrennungsmotors bzw. Einschalten des Elektromotors nicht vor der Auswurföffnung stehen. Im Garten-Häcksler darf sich beim Starten bzw. Einschalten kein Häckselmaterial befinden. Häckselmaterial kann herausgeschleudert werden und zu Verletzungen führen.
Das Gerät darf beim Starten nicht gekippt werden.
Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Ein-/Ausschalter sind zu vermeiden. Gefahr der Überhitzung des Elektromotors!
Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Geräts an einem Stromkreis mit einer niedrigeren Impedanz).
Arbeitseinsatz:
Verletzungsgefahr!
Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.
Bei laufendem Gerät nie Gesicht oder andere Körperteile über den Einfülltrichter und vor die Auswurföffnung halten. Halten Sie immer mit Kopf und Körper Abstand zur Einfüllöffnung.
Niemals mit den Händen, anderen Körperteilen oder Kleidung in den Einfülltrichter oder den Auswurfschacht
hineingreifen. Es besteht erhebliche Verletzungsgefahr für Augen, Gesicht, Finger, Hand usw.
Achten Sie immer auf Ihr Gleichgewicht und auf festen Stand. Strecken Sie sich nicht vor.
Fällt das Gerät während des Betriebs um, sofort Elektromotor ausschalten und Netzstecker abziehen.
Verletzungsgefahr!
Während des Betriebs kann Häckselmaterial nach oben zurückgeschleudert werden. Deshalb Schutzbrille tragen und Gesicht von der Einfüllöffnung fernhalten.
Das Gerät niemals kippen, während der Verbrennungsmotor bzw. der Elektromotor läuft.
Achten Sie darauf, dass sich kein Häckselmaterial im Auswurfschacht staut, da dies zu einem schlechten Häckselergebnis oder zu Rückschlägen führen kann.
Beim Befüllen des Garten-Häckslers ist besonders darauf zu achten, dass keine Fremdkörper wie Metallteile, Steine, Kunststoffe, Glas usw. in die Häckselkammer gelangen, da dies zu Beschädigungen und zu Rückschlägen aus dem Einfülltrichter führen kann. Verstopfungen aus demselben Grund beseitigen.
Beim Befüllen des Garten-Häckslers mit Astmaterial kann es zu Rückschlägen kommen. Handschuhe tragen!
Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.
Schalten Sie den Elektromotor aus, ziehen Sie den Netzstecker ab und lassen Sie alle sich drehenden Werkzeuge zum Stillstand kommen,
– bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist,
– bevor Sie das Gerät umpositionieren, anheben, tragen, kippen, schieben oder ziehen,
– bevor Sie das Gerät transportieren,
– bevor Blockaden oder Verstopfungen beseitigt werden,
– bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten an ihm durchgeführt werden.
Sollten in das Schneidwerkzeug Fremdkörper gelangen, sollte das Gerät ungewöhnliche Geräusche erzeugen oder ungewöhnlich vibrieren, schalten Sie sofort den Elektromotor ab und lassen Sie das Gerät auslaufen. Ziehen Sie den Netzstecker ab und führen Sie folgende Schritte aus:
- Überprüfen Sie das Gerät auf Beschädigungen und lassen Sie erforderliche Reparaturen von einem Fachmann durchführen, bevor Sie erneut starten und mit dem Gerät arbeiten.
– Lassen Sie beschädigte Teile von einem Fachmann ersetzen oder reparieren, wobei die Teile gleichwertige Beschaffenheit aufweisen müssen.
Den transparenten Häckselbehälter entnehmen und entleeren, wenn er mit Häckselmaterial vollständig gefüllt ist oder wenn das Häckselgut auf Grund des Füllstandes nicht mehr ausgeworfen werden kann.
Vor der Entnahme des Häckselbehälters das Gerät ausschalten und warten, bis die Messerwalze zum Stillstand gekommen ist.
4.7 Wartung und Reparaturen
Vor dem Beginn von Wartungsarbeiten (Reinigung, Reparatur usw.), vor dem
Prüfen, ob die Anschlussleitung
verschlungen oder verletzt ist, das Gerät auf festem, ebenem Boden abstellen, den Elektromotor abstellen und den Netzstecker abziehen.
Gerät vor allen Wartungsarbeiten ca. 5 Minuten abkühlen lassen.
Die Netzanschlussleitung darf ausschließlich von autorisierten Elektro-Fachkräften instandgesetzt bzw. erneuert werden.
Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.
Reinigung:
Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 11.2)
Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.
STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL-Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
Prüfen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.
4.8 Lagerung bei längeren Betriebspausen
Lassen Sie das Gerät ca. 5 Minuten abkühlen, bevor Sie es in einem geschlossenen Raum abstellen.
Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.
Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand lagern.
Der Lagerraum muss trocken, frostsicher und abschließbar sein.
4.9 Entsorgung
Abfallprodukte können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfiehlt den STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Netzkabel bzw. Anschlussleitung zum Elektromotor entfernen.
5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr!
Umlaufende Werkzeuge! Hände und Füße nicht in Öffnungen halten, wenn das Gerät läuft.
Verletzungsgefahr!
Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Gerätes, den Elektromotor ausschalten und das Netzkabel vom Gerät abziehen.
Gehörschutz tragen!
Schutzbrille tragen!
Arbeitshandschuhe tragen!
Drehrichtung zum Nachjustieren der Gegenplatte.
Häckselbehälter verriegelt
Häckselbehälter entriegelt
6. Lieferumfang
Pos. Bezeichnung Stk. GHE 135 L
A Geräteoberteil 1
B Radfuß 1
C Häckselbehälter 1
D Schraube 5 x 16 4 GHE 140 L
E Grundgerät mit 1 Häckselbehälter GHE 135 L, GHE 140 L
F Standfuß 2
G Scheibe A6 2
H Hutmutter M6 2
I Rad 2
J Schraube M8 x 85 2
K Hülse 2
L Scheibe A8 6
M Sichermutter M8 2
N Gabelschlüssel 1
O Innensechskantschlüssel 1
• Gebrauchsanleitung 1
7. Gerät betriebsbereit machen
7.1 Räder und Standfüße montieren
GHE 140 L:
– Gerät ausklappen. (⇒ 10.12)
Räder montieren:
GHE 135.0 L, GHE 140 L:
– Häckselbehälter entnehmen. (⇒ 10.6)
- Radkappe (1) mit Hilfe eines Schraubenziehers vom Rad (I) abhebeln.
- Schraube (J) mit einer Scheibe (L) von innen durch die Bohrung am Radfuß (B) führen. Eine Scheibe (L) und die Hülse (K) auf die Schraube (J) schieben. Rad (I) auf die Hülse (K) schieben. Mutter (M) mit einer Scheibe (L) aufdrehen und mit 5-7 Nm festdrehen.
- Radkappe (1) am Rad (I) mittig positionieren und eindrücken bis die Radkappe (1) einrastet.
– Vorgang an der zweiten Seite wiederholen.
Standfüße montieren:
- Die Schraube des Standfußes (F) von unten durch die Bohrung am Radfuß (B) führen. Scheibe (G) auf die Schraube aufschieben, Hutmutter (H) eindrehen und mit 4-6 Nm festdrehen.
– Vorgang an der zweiten Seite wiederholen.
7.2 Gerät zusammenbauen GHE 135 L
- Häckselbehälter entnehmen. (⇒ 10.6)
- Geräteoberteil (A) auf den Radfuß (B) aufsetzen und vorsichtig zentrieren. Dabei auf richtige Position der Gummiabdeckung (1) achten – Gummiabdeckung (1) darf nicht zwischen Geräteoberteil und der schwarzen Abdeckung am Radfuß
eingeklemmt werden.
Geräteoberteil (A) durch Eindrehen der vier Schrauben (D) am Radfuß (B) montieren. Schrauben (D) mit 1-1,5 Nm festziehen.
- Häckselbehälter einsetzen. (⇒ 10.5)
7.3 Innensechskantschlüssel aufbewahren
- Innensechskantschlüssel (O) in die Haltevorrichtung (1) am Gerät einschieben.
8. Hinweise zum Arbeiten
8.1 Welches Material kann verarbeitet werden?
Baum- und Heckenschnitt, Thujen, Fichtenäste, verzweigte Äste, verzweigte Äste mit Laub, Grünzeug, Beerensträucher, Blumenmaterial gebündelt und nicht zu feucht.
Baum- und Heckenschnitt sollte in frischem Zustand verarbeitet werden, da die Häckselleistung bei frischem Material größer ist als bei ausgetrocknetem oder nassem Material.
8.2 Welches Material kann nicht verarbeitet werden?
Steine, Glas, Metallteile (Drähte, Nägel ...) oder Kunststoffteile dürfen nicht in den Garten-Häcksler gelangen.
Grundregel:
Materialien, die nicht auf den Kompost gehören, sollen auch nicht mit dem Garten-Häcksler verarbeitet werden.
8.3 Maximaler Astdurchmesser
Die Angaben beziehen sich auf frisch geschnittenes Astmaterial:
Maximaler Astdurchmesser
GHE 135 L: 35 mm
GHE 140 L: 40 mm
8.4 Befüllung des Garten-Häckslers
Dank der STIHL Kleeblattöffnung ist auch stark verzweigtes Astmaterial verarbeitbar.
Dicke und stark verzweigte Äste vorher mit einer Baumschere zuschneiden.
Um Verstopfungen des Garten-Häckslers zu vermeiden, sollte zähes, erdiges Häckselgut mit trockenen Ästen vermischt werden.
Den Garten-Häcksler nur bei voller Drehzahl des Elektromotors befüllen.
Verletzungsgefahr!
Äste, die vom Häcksler eingezogen werden, nur leicht in der Hand halten und bis kurz vor die Einfüllöffnung führen. Äste nicht festhalten oder zurückziehen.
- Baum- oder Heckenschnitt sowie Astmaterial langsam durch die Einfüllöffnung (13) zur Messerwalze führen. Äste werden schlagfrei vom Häcksler eingezogen.
- Nach jedem Arbeitsprozess Gerät leerhäckslen lassen.
8.5 Richtige Belastung des Elektromotors
Garten-Häcksler immer gleichmäßig und kontinuierlich beschicken.
8.6 Überlastschutz
Tritt beim Arbeiten eine Überlastung des Elektromotors auf, dann wechselt der eingebaute automatische Rücklauf die Drehrichtung der Messerwalze und versucht so, die Blockierung selbstständig zu lösen. Kann die Blockierung nach 3 Drehrichtungswechseln nicht gelöst werden, so schaltet der eingebaute Überlastschutz den Elektromotor selbstständig ab.
Nach einer Abkühlzeit von ca. 10 Minuten kann der Garten-Häcksler wieder in Betrieb genommen werden.
Bei häufigem Auslösen des Überlastschutzes können folgende Ursachen vorliegen:
- Anschlussleitung nicht geeignet (⇒ 10.1)
- Netzüberlastung
– Gerät ist durch zu hohe Häckselgutmengen überlastet
8.7 Wenn die Messerwalze blockiert
Zu hohe Belastung des Elektromotors, zu viel Häckselgut, Fremdkörper oder zu dicke Äste führen nach einiger Zeit zum automatischem Ändern der Drehrichtung der Messerwalze und in weiterer Folge zum Stillstand der Messerwalze.
Die Messerwalze ändert die Drehrichtung automatisch bei zu hoher Belastung.
- Beim Stillstand der Messerwalze sofort den Ausschalter betätigen.
- Gerät abkühlen lassen und wie beschrieben erneut einschalten. (⇒ 10.9)
9. Sicherheitseinrichtungen
9.1 Elektromotor-Wiederanlaufsperre
Das Gerät kann nur mit dem Schalter in Betrieb gesetzt werden und nicht durch Einstecken der Anschlussleitung in die Steckdose.
9.2 Häckselbehälter
Der Garten-Häcksler kann nur mit montiertem und verriegeltem Häckselbehälter eingeschalten werden.
Der eingesetzte Häckselbehälter verhindert während des Betriebs den Zugriff auf die sich drehende Messerwalze.
10. Gerät in Betrieb nehmen
10.1 Garten-Häcksler elektrisch anschließen
Verletzungsgefahr!
Alle Sicherheitshinweise des Kapitels "Warnung – Gefahren durch elektrischen Strom" ( 4.2) beachten.
Netzspannung und Betriebsspannung müssen übereinstimmen (siehe Leistungsschild).
Die Netzanschlussleitung muss ausreichend abgesichert sein. (⇒ 16.)
Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282.
Die Steckverbindungen müssen spritzwassergeschützt sein. Ungeeignete Verlängerungskabel führen zu Leistungsverlusten und können Schäden am Elektromotor verursachen.
Der Mindestquerschnitt der Netzanschlussleitung muss 3 x 1,5 m m ^2 bei einer Länge von bis zu 25 m bzw. 3 x 2,5 m m ^2 bei einer Länge von bis zu 50 m aufweisen.
Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen.
Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,49 Ohm (bei 50 Hz)
vorgesehen.
Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.
Nähere Auskünfte zum Netzanschluss gibt der Elektroinstallateur.
10.2 Netzleitung anstecken
- Kupplung des Netzkabels am Netzstecker (1) anstecken.
- Netzkabel an der Zugentlastung einhängen. (⇒ 10.4)
10.3 Netzleitung abstecken
• Zugentlastung lösen. (⇒ 10.4)
Um Schäden an der Netzleitung zu vermeiden, darf die Netzleitung nur durch Ziehen an der Kupplung getrennt werden. Niemals am Kabel ziehen.
10.4 Zugentlastung
Während der Arbeit verhindert die Zugentlastung ein ungewolltes
Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät.
Daher muss das Anschlusskabel durch die Zugentlastung geführt werden.
• Netzleitung anstecken. (⇒ 10.2)
- Mit dem Anschlusskabel (1) eine Schlaufe bilden und durch die Öffnung (2) führen.
• Die Schlaufe über den Haken (3) stülpen und festziehen.
10.5 Häckselbehälter einsetzen
- Häckselbehälter (1) an den beiden Führungen (2) einführen und bis zum Anschlag einschieben.
- Sperrschalter (3) bis zum Anschlag nach rechts drehen und Häckselbehälter sichern.
Der Garten-Häcksler kann nur mit verriegeltem Häckselbehälter eingeschalten werden.
10.6 Häckselbehälter entnehmen
• Gerät ausschalten. (⇒ 10.8)
- Sperrschalter (1) bis zum Anschlag nach links drehen.
- Häckselbehälter (2) herausziehen.
Ohne Häckselbehälter kann der Garten-Häcksler nicht in Betrieb genommen werden.
10.7 Garten-Häcksler einschalten
GHE 140 L:
- Gerät ausklappen und verriegeln. (⇒ 10.12)
GHE 135 L, GHE 140 L:
- Häckselbehälter einsetzen. (⇒ 10.5)
• Gerät elektrisch anschließen. (⇒ 10.2)
Der Ein-/Ausschalter (1) mit integriertem Sperrschieber (2) verhindert das direkte Umschalten von einer Drehrichtung in die andere.
Vor dem Umschalten der Drehrichtung das Gerät ausschalten und unbedingt den Stillstand der Messerwalze abwarten.
Stellung Einzug
Die Messerwalze zieht das Häckselgut ein und schneidet.
- Den Ein-/Ausschalter (1) in die Position 0 drehen.
- Den Sperrschieber (2) nach oben schieben.
- Zum Starten des Elektromotors den Ein-/Ausschalter (1) gegen den Federdruck bis zum Anschlag nach rechts in die Position START drehen. Der Elektromotor läuft an.
- Drehschalter loslassen. Dieser stellt sich selbstständig in die Position I zurück. Der Elektromotor läuft weiter.
Stellung Rücklauf
Die Messerwalze läuft rückwärts und gibt das Häckselgut wieder frei.
- Den Ein-/Ausschalter (1) in die Position 0 drehen.
- Den Sperrschieber (2) nach unten schieben.
- Den Ein-/ Ausschalter (1) gegen den Federdruck bis zum Anschlag nach links in die Position I drehen und halten. Der Elektromotor läuft.
Der Drehschalter muss in dieser Position gehalten werden, da er sich sonst selbstständig zurück in die Mittelstellung (Position 0) stellt.
10.8 Garten-Häcksler ausschalten
- Ein-/Ausschalter (1) in die Position 0 stellen.
Der Elektromotor des Garten-Häckslers wird abgeschaltet und automatisch abgebremst.
10.9 Wiederinbetriebnahme nach einer Blockierung
Verletzungsgefahr durch herauskommendes Häckselgut. Mit den Händen und mit dem Kopf von der Einfüllöffnung fernbleiben. Nicht hineinschauen!
Der Gartenhäcksler verfügt über einen automatischen Rücklauf. Bei einer Blockierung der Messerwalze schaltet das Gerät automatisch den Rücklauf ein, um die Blockierung zu lösen.
Das Häckselgut wird wieder freigegeben.
Nach dem Lösen der Blockierung den Gartenhäcksler erst bei voller Drehzahl des Elektromotors befüllen.
10.10 Häckseln
- Garten-Häcksler auf ebenen und festen Untergrund schieben und sicher abstellen.
- Feste Handschuhe anziehen, Schutzbrille und Gehörschutz aufsetzen.
- Netzleitung am Garten-Häcksler anstecken. (⇒ 10.2)
• Garten-Häcksler einschalten. (⇒ 10.7) - Warten, bis der Garten-Häcksler die maximale Drehzahl (Leerlaufdrehzahl) erreicht hat.
- Garten-Häcksler richtig mit Häckselgut befüllen. (⇔ 8.4)
• Garten-Häcksler ausschalten. (⇒ 10.8)
10.11 Gerät GHE 140 L einklappen
• Gerät abstecken. (⇒ 10.3)
- Gerät mit einer Hand am Haltegriff (1) halten.
- Sperrhebel (2) bis zum Anschlag in Pfeilrichtung ziehen und halten. Das Geräteoberteil ist entriegelt.
- Geräteoberteil (3) langsam bis zum Anschlag nach unten führen und halten.
- Sperrhebel (2) loslassen und darauf achten, dass das Geräteoberteil sicher verriegelt ist.
10.12 Gerät GHE 140 L ausklappen
- Gerät mit einer Hand am Haltegriff (1) nach unten halten.
- Sperrhebel (2) bis zum Anschlag in Pfeilrichtung ziehen und halten. Das Geräteoberteil ist entriegelt.
- Gerätoberteil (3) langsam bis zum Anschlag nach oben ziehen und halten.
- Sperrhebel (2) loslassen und darauf achten, dass das Geräteoberteil sicher verriegelt ist.
11. Wartung
Verletzungsgefahr!
Vor allen Wartungs- oder Reinigungsarbeiten am Gerät das Kapitel "Zu Ihrer Sicherheit" (⇔ 4.), insbesondere das Unterkapitel "Wartung und Reparaturen" (⇔ 4.7), sorgfältig lesen und alle Sicherheitshinweise genau beachten.
Vor dem Beginn von Wartungsarbeiten den Netzstecker abziehen.
11.1 Gegenplatte nachjustieren
Gerät muss frei von Häckselgut sein.
Schritt 1
- Gerät einschalten (Ein-/Ausschalter in Position "Einzug" stellen). (⇒ 10.7)
Schritt 2
- Einstellschraube (1) bei laufendem Gerät mit dem Innensechskantschlüssel (2) langsam im Uhrzeigersinn drehen. Dabei wird im Gerätinneren die Gegenplatte an die Messerwalze gedrückt. Die Gegenplatte ist richtig eingestellt, wenn einige wenige Aluminiumspäne durch den Auswurf fallen.
Die Gegenplatte ist neu justiert und das Gerät betriebsbereit.
11.2 Gerät reinigen
Wartungsintervall: Nach jedem Einsatz
Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer.
Das Gerät darf nur in der abgebildeten Position gereinigt werden.
Niemals Strahlwasser auf Teile des Elektromotors bzw. Verbrennungsmotors, Dichtungen, Lagerstellen, und elektrische Bauteile wie
Schalter richten. Teure Reparaturen wären hier die Folge.
Sollten Sie Verschmutzungen und angesetzte Rückstände nicht mit einer Bürste, mit einem feuchten Tuch oder mit einem Holzstab entfernen
können, empfiehlt STIHL die Verwendung eines Spezialreinigers (z. B. STIHL Spezialreiniger).
Benutzen Sie keine aggressiven Reinigungsmittel.
Die Messerscheiben regelmäßig reinigen.
Elektromotore sind gegen Spritzwasser geschützt.
Zerkleinerungswerkzeuge inkl. Häckslerkammer mit handelsüblichen Mitteln gegen Korrosion schützen (z. B. Rapsöl).
11.3 Serviceintervalle
Es wird empfohlen den Garten-Häcksler einmal jährlich von einem Fachhändler warten zu lassen.
STIHL empfiehlt den STIHL Fachhändler.
11.4 Elektromotor und Räder
Der Elektromotor ist wartungsfrei.
Die Lager der Räder sind wartungsfrei.
11.5 Aufbewahrung und Winterpause
Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es außerhalb der Reichweite von Kindern ist.
Das Gerät nur in betriebssicherem Zustand einlagern.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerät, prüfen Sie die gesamte Maschine auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile.
Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben.
Bei längerer Stilllegung des Gerätes (Winterpause) die nachfolgenden Punkte beachten:
- Alle äußeren Teile des Gerätes sorgfältig reinigen.
- Sämtliche beweglichen Teile gut einölen bzw. einfetten.
12. Transport
Verletzungsgefahr!
Vor dem Transport Kapitel "Zu Ihrer Sicherheit", insbesondere das Kapitel "Transport des Geräts", sorgfältig lesen und beachten. (⇔ 4.4)
12.1 Garten-Häcksler ziehen oder schieben
- Garten-Häcksler am Haltegriff (1) festhalten und nach hinten kippen.
- Der Garten-Häcksler kann langsam (Schritttempo) gezogen oder geschoben werden.
12.2 Garten-Häcksler anheben oder tragen
Zum Anheben oder Tragen des Gerätes sind jedenfalls 2 Personen erforderlich.
Tragen Sie geeignete Schutzkleidung, die Unterarme und Oberkörper zur Gänze bedeckt.
– Häckselbehälter einsetzen und sichern. (⇒ 10.5)
• 1. Person: Garten-Häcksler am Haltegriff (1) fassen.
- 2. Person: Garten-Häcksler am Radfuß (2) links und rechts vor den beiden Standfüßen fassen.
• Garten-Häcksler gleichzeitig anheben.
GHE 140 L:
Der Garten-Häcksler kann auch im eingeklapptem Zustand getragen werden.
-
- Person: Garten-Häcksler am Haltegriff (3) des Häckselbehälters fassen.
-
- Person: Garten-Häcksler am Rohrfuß links und rechts vor den beiden Standfüße (4) fassen.
• Garten-Häcksler gleichzeitig anheben.
- Person: Garten-Häcksler am Rohrfuß links und rechts vor den beiden Standfüße (4) fassen.
12.3 Garten-Häcksler auf einer Ladefläche transportieren
- Gerät mit geeigneten Befestigungsmitteln gegen Verrutschen sichern. Seile bzw. Gurte am Radfuß (1) oder am Einfülltrichter (2) festmachen.
13. Verschleiß minimieren und Schäden vermeiden
Wichtige Hinweise zur Wartung und Pflege der Produktgruppe
Garten-Häcksler Elektro (STIHL GHE)
Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die
durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.
Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem STIHL Gerät:
1. Verschleißteile
Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u.a.:
– Gegenplatte
- Messerwalze
– Kohlebürsten
2. Einhaltung der Vorgaben dieser Gebrauchsanleitung
Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
- nicht ausreichend dimensionierte Zuleitung (Querschnitt),
– falschen elektrischen Anschluss (Spannung), - nicht von STIHL freigegebene Veränderungen am Produkt,
– die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind,
- nicht bestimmungsgemäße
Verwendung des Produktes,
– den Einsatz des Produktes bei Sport- oder Wettbewerbsveranstaltungen,
– Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.
Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.
Dazu zählen unter anderem:
– Schäden am Elektromotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Kühlrippen, Lüfterrad),
- Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung,
– Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen,
– Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.
14. Umweltschutz
Häckselgut gehört nicht in den Müll, sondern soll kompostiert werden.
Verpackungen, Gerät und Zubehöre sind aus
recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.
Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen.
15. EU- Konformitätserklärung
15.1 Garten-Häcksler STIHL GHE 135.0 L, GHE 140.0 L
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
– Bauart: Elektro-Garten-Häcksler
– Fabrikmarke: STIHL
– Typ: GHE 135.0 L, GHE 140.0 L
– Serienidentifizierung: 6013
den einschlägigen Bestimmungen der Richtlinien 2006/42/EC, 2000/14/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 und EN 61000-3-3 (soweit anwendbar).
Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Zur Ermittlung des gemessenen und des garantierten Schalleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.
GHE 135.0 L
– Gemessener Schallleistungspegel: 92,0 dB(A)
– Garantierter Schallleistungspegel: 94 dB(A)
GHE 140.0 L
– Gemessener Schallleistungspegel: 91,0 dB(A)
– Garantierter Schallleistungspegel: 93 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Garten-Häcksler angegeben.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
i. V.
Matthias Fleischer, Bereichsleiter Forschung und Entwicklung
i. V.
Sven Zimmermann, Bereichsleiter Qualität
15.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG Postfach 1771 D-71301 Waiblingen
15.3 Anschriften STIHL
Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
16. Technische Daten
GHE 135.0 L, GHE 140.0 L:
Motor, Bauart Elektromotor
Nennspannung 230 V\~
Frequenz 50 Hz
Nenndrehzahl Walze 40 U/min
Absicherung 16 A
Schutzklasse II
Schutzart spritzwasserge- schützt (IP X4)
Betriebsart P40
40 s Belastungs-
zeit
60 s Leerlaufzeit
L/B/H 64/49/96 cm
GHE 135.0 L:
Gemäß Richtlinie 2000/14/EC:
Garantierter Schall-
leistungspegel L_WAd 94 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 87 dB(A)
Unsicherheit K_pA 3 dB(A)
Leistung 2300 W
Nennstromstärke 11,5 A
Nenndrehzahl
Elektromotor 21000 U/min
Gewicht 23 kg
GHE 140.0 L:
Gemäß Richtlinie 2000/14/EC:
Garantierter Schall-
leistungspegel L_WAd 93 dB(A)
Gemäß Richtlinie 2006/42/EC:
GHE 140.0 L:
Schalldruckpegel am
Arbeitsplatz L_pA 85 dB(A)
Unsicherheit K_pA 3 dB(A)
Leistung 2500 W
Nennstromstärke 12,0 A
Nenndrehzahl
Elektromotor 21000 U/min
Gewicht 24 kg
16.1 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben.
17. Fehlersuche
✗ eventuell einen Fachhändler aufsuchen, STIHL empfiehlt den STIHL Fachhändler.
Störung:
Elektromotor läuft nicht an
Mögliche Ursache:
– Häckselbehälter nicht eingesetzt und verriegelt
– Schutz des Elektromotors aktiviert
- Keine Netzspannung
- Anschlusskabel/Stecker bzw. Steckerkupplung oder Schalter defekt
Abhilfe:
– Häckselbehälter einsetzen und verriegeln ( 10.5)
– Gerät abkühlen lassen (⇒ 8.6)
- Netzleitung und Absicherung überprüfen ✗ (⇒ 10.1)
– Kabel, Stecker, Kupplung bzw. Schalter überprüfen bzw. auswechseln (Elektrofachmann) ✕ (⇒ 10.2)
Störung:
Häckselgut wird nicht eingezogen
Mögliche Ursache:
– Messerwalze ist blockiert
Abhilfe:
- Blockierung beseitigen ( 10.9)
Störung:
Häckselgut wird nicht durchtrennt
Mögliche Ursache:
– Gegenplatte an der Messerwalze nicht richtig eingestellt
- Messerwalze abgenützt oder beschädigt
Abhilfe:
– Gegenplatte nachjustieren ( 11.1)
- Messerwalze und Gegenplatte austauschen ✗
Störung:
Elektromotor brummt, Gerät läuft nicht an
Mögliche Ursache:
– Messerwalze ist blockiert
Abhilfe:
- Blockierung beseitigen ( 10.9)
Störung:
Abnormale Geräusche, Klappern am Gerät
Mögliche Ursache:
– Schrauben gelockert
– Messerwalze abgenützt oder beschädigt
Abhilfe:
– Schrauben auf festen Sitz überprüfen; lose Schrauben nachziehen
- Messerwalze und Gegenplatte austauschen ✗
Störung:
Häckselgut wird nicht ausgeworfen
Mögliche Ursache:
– Auswurf durch eingeklemmte Gummiabdeckung verschlossen
Abhilfe:
– Gummiabdeckung richtig montieren (⇒ 7.2)
18. Serviceplan
18.1 Übergabebestätigung
Modell: ____
Serialnummer:
Datum: ____ ____ ____ ____ ____
18.2 Servicebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihrem STIHL
Fachhändler.
Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.
Service ausgeführt am
Datum nächster Service
Chère cliente, cher client,
GHE 135 L, GHE 140 L
F Pied 2
G Rondelle A6 2
H Écrou borgne M6 2
I Roue 2
J Vis M8 x 85 2
K Douille 2
L Rondelle A8 6
GHE 135 L, GHE 140 L :
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
17. Recherche des pannes
Technische gegevens 60
REACH 61
Defectopsporing 61
Onderhoudsschema 62
Leveringsbevestiging 62 Servicebevestiging 62
GHE 135 L, GHE 140 L
F Standaard 2
G Ring A6 2
H Dopmoer M6 2
I Wiel 2
J Bout M8 x 85 2
K Huls 2
L Ring A8 6
M Borgmoer M8 2
N Moersleutel 1
O Inbussleutel 1
GHE 135 L, GHE 140 L:
14. Milieubescherming
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
GHE 135 L, GHE 140 L
GHE 135 L, GHE 140 L:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Norimberga
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Produktkomponenter 90
6. Produktkomponenter
Nr. Betegnelse Ant. GHE 135 L
A Maskinoverdel 1
B Hjulfot 1
C Kompostbeholder 1
D Skrue 5 x 16 4
GHE 140 L
E Basisenhet med 1 kompostbeholder GHE 135 L, GHE 140 L
F Støttefot 2
G Skive A6 2
H Hettemutter M6 2
I Hjul 2
J Skrue M8 x 85 2
K Hylse 2
L Skive A8 6
M Låsemutter M8 2
N Fastnøkkel 1
O Unbrakonøkkel 1
• Bruksanvisning 1
GHE 135 L, GHE 140 L:
- Sett inn kompostbeholderen. (⇒ 10.5)
- Koble maskinen til strømuttaket. (⇒ 10.2)
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Østerrike
TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Justera mothällsplattan 110
Flisuppsamlaren spärrad
Flisuppsamlaren lossad
GHE 135 L, GHE 140 L:
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike
GHE 135 L, GHE 140 L:
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta
GHE 135 L, GHE 140 L:
• Sæt granuleringsbeholderen i. (⇒ 10.5)
- Slut maskinen til strømmen. (⇒ 10.2)
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅strig
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
GHE 135 L, GHE 140 L
F nóżka podporowa 2
G podkładka A6 2
GHE 135 L, GHE 140 L:
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria
STIHL GHE 135 L, GHE 140 L
STIHL
