Produkttype	Elektrisk flishugger
Mærke	Stihl
Model	GHE 140 L
Mål (L × B × H)	64 × 49 × 96 cm
Vægt	24 kg
Strømforsyning	Net 230 V / 50 Hz
Effekt	2500 W
Nominel strøm	12,0 A
Motorhastighed	21 000 omdr./min
Kværnskivens hastighed	40 omdr./min
Maks. kværningskapacitet (grene)	40 mm diameter
Garanteret lydniveau	93 dB(A)
Lydtryksniveau	85 dB(A)
Beskyttelse	IP X4 (beskyttet mod stænk)
Antiblokeringssystem	Automatisk tilbageløb og overbelastningsrelæ
Sikkerhedsanordninger	Automatisk stop, genstartsspærre, låsbar beholder
Opsamlingsbeholder	Inkluderet, låsbar, gennemsigtig
Vedligeholdelse	Justering af modplade, rengøring efter hver brug
Sliddele	Modplade, kværnskive, kulbørster
Reparationsmulighed	Overlad til en autoriseret Stihl-forhandler
Medfølgende tilbehør	Unbrakonøgle, skruenøgle, brugsanvisning

Ofte stillede spørgsmål - GHE 140 L STIHL

Hvilken type affald kan kværnes med Stihl GHE 140 L?

Du kan kværne grene, hækkeafklip, thuja, grantræsgrene, græs, bærbuske og blomsterbuketter, der ikke er for våde. Det anbefales at kværne frisk skåret affald for bedre udbytte.

Hvad er den maksimale grendiameter, der accepteres?

Maksimal diameter for frisk skårne grene er 40 mm for model GHE 140 L.

Hvilke materialer må ikke kommes i kværnen?

Det er forbudt at kværne sten, glas, metalgenstande (tråd, søm) eller plast. Som tommelfingerregel må alt, der ikke kan komposteres, ikke komme i kværnen.

Hvordan starter man kværnen sikkert?

Sørg for, at opsamlingsbeholderen er på plads og låst. Tilslut apparatet til nettet. Sæt tænd/sluk-knappen på 0, skub spærreskinnen opad, drej derefter kontakten til højre i START-position til stop, slip derefter. Motoren kører i position I.

Hvad gør man ved blokering af kværnskiven?

Kværnen har en automatisk tilbageløb der skifter rotationsretning for at forsøge at løsne. Hvis blokeringen fortsætter efter 3 forsøg, afbryder overbelastningsrelæet motoren. Vent ca. 10 minutter på afkøling, fjern derefter manuelt tilstopningen før genstart.

Hvordan vedligeholder man kværnen?

Efter hver brug rengøres apparatet omhyggeligt med vand, en børste eller en fugtig klud. Brug aldrig en højtryksrenser. Juster periodisk modpladen med unbrakonøglen. Smør roterende dele med rapsolie for at forhindre korrosion.

Hvordan justeres modpladen?

Tænd apparatet i position 'Introduction'. Under drift drejes justeringsskruen (1) langsomt med uret med unbrakonøglen, indtil der kommer aluminiumsspåner ud af udkastet. Modpladen er derefter korrekt placeret.

Hvilket beskyttelsesudstyr skal man bære?

Bær altid solide sko, kraftige handsker, beskyttelsesbriller og høreværn. Bind langt hår op og undgå løstsiddende tøj.

Hvordan transporteres kværnen?

Før transport frakobles apparatet og vent på, at kværnskiven stopper helt. Til løft kræves to personer: én ved håndtaget, den anden ved hjulbeslaget. På en lasteflade fastgøres apparatet med stropper ved hjulbeslaget eller tragten.

Hvor finder man reservedele til Stihl GHE 140 L?

Originale Stihl-reservedele fås hos autoriserede Stihl-forhandlere. Almindelige sliddele som modplade, kværnskive og kulbørster skal udskiftes af en fagmand.

BRUGSANVISNING GHE 140 L STIHL

Hvilke materialer kan ikke bearbeides? 91

Maks. kvistdiameter 91

Koble kompostkvernen til strømuttaket 92

Koble til strømledningen 92

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 4.)

Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

En skadet ledning må ikke kobles til strømforsyningen, og den må være koblet fra strømnettet før den berøres.

Maskinen må kun kobles til strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Før bruk må du kontrollere

Maskinen skal stå stødig på et plant og fast underlag.

Kontroller at kompostbeholderen er i forskriftsmessig stand før den tas i bruk. Det er ikke tillatt å ta i bruk maskinen med skadet kompostbeholder (fare for personskade). Hvis kompostbeholderen er skadet, må den skiftes ut.

Fare for personskade!

Pass på at maskinen ikke velter när du starter den.

La maskinen avkjøles i ca. 5 minutter før du parkerer den i et lukket rom.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler STIHL forhandleren.

8.2 Hvilke materialer kan ikke bearbeides?

Pass godt på at det ikke kommer steiner, glass, metalldeler (ståltråd, spiker osv.) eller plastdeler i kompostkvernen.

Hovedregel:

Materialer som ikke hører hjemme i komposten, skal heller ikke bearbeides i kompostkvernen.

8.3 Maks. kvistdiameter

Verdiene er basert på kvistmateriale som akkurat er kappet:

Maksimal kvistdiameter GHE 135 L: 35 mm

GHE 140 L: 40 mm

Nettilkoblingsledningen må være tilstrekkelig sikret. (⇒ 16.)

Tilkoblingsledningene skal ikke være lettere enn en gummikledd kabel av typen H07 RN-F DIN/VDE 0282.

Det minste tverrsnittet til nettilkoblingsledningen må være

Koblingene på tilkoblingsledningene må være av gummi eller være gummikledd, og de må være i overensstemmelse med standarden DIN/VDE 0620.

Denne maskinen er konstruert for drift via strømnett med systemimpedans Z_max på overføringspunktet (hustilkoblingen) på maksimalt 0,49 ohm (ved 50 Hz).

Ta kontakt med en elektriker hvis du ønsker mer informasjon om nettilkoblingen.

10.2 Koble til strømledningen

• Sett strømledningens kopling i støpselet (1).
• Fest strømledningen på strekkavlastningen. (⇒ 10.4)

Uten kompostbeholder kan ikke kompostkvernen aktiveres.

• Koble fra maskinen. (⇒ 10.3)

• Hold maskinen med en hånd i håndtaket (1).
• Trykk sperrehendelen (2) i pilretningen til den stopper, og hold. Maskinoverdelen er frigjort.
• Før maskinoverdelen (3) langsomt nedover til den stopper, og hold den der.
• Slipp sperrehendelen (2), og pass på at maskinoverdelen er låst.

10.12 Felle ut GHE 140 L maskinen

• Hold maskinen med en hånd i håndtaket (1) nedenfra.
• Trykk sperrehendelen (2) i pilretningen til den stopper, og hold. Maskinoverdelen er frigjort.
• Trekk maskinoverdelen (3) langsomt oppover til den stopper, og hold den der.
• Slipp sperrehendelen (2), og pass på at maskinoverdelen er låst.

11. Vedlikehold

Fare for personskader!

Vi anbefaler at kompostkvernen vedlikeholdes hos en forhandler én gang i året.

STIHL anbefaler STIHL forhandleren.

11.4 Elektrisk motor og hjul

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Elektrisk drevet kompostkvern (STIHL GHE)

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg VIII.

GHE 135.0 L

– Målt lydeffektnivå: 92,0 dB(A)
– Garantert lydeffektnivå: 94 dB(A)

GHE 140.0 L

– Målt lydeffektnivå: 91,0 dB(A)
– Garantert lydeffektnivå: 93 dB(A)

Den elektriske motoren starter ikke

Mulig årsak:

• Kompostbeholderen er ikke satt inn og låst
• Beskyttelsen til den elektriske motoren er aktivert
• Ingen nettspenning
  – Tilkoblingskabelen/støpselet, støpselkoblingen eller bryteren er defekt

Tiltak:

• Sett inn og fest kompostbeholderen (⇒ 10.5)
  – La maskinen avkjøles (⇒ 8.6)
• Kontroller strømledningen og sikringen ✗ (⇒ 10.1)
• Kontroller ledningene, støpselet, koblingen hhv. bryteren, og skift ut om nødvendig (elektriker) ✕ (⇒ 10.2)

Feil/problem:

Den elektriske motoren durer, maskinen starter ikke

Mulig årsak:

- Knivvalsen er blokkert

Tiltak:

– Fjern blokkeringen ( 10.9)

Feil/problem:

Ulyder, det kommer klirrelyder fra maskinen

Mulig årsak:

Det kvernede materialet kastes ikke ut

Mulig årsak:

– Utkastet er avstengt fordi gummidekselet er klemt

Tiltak:

– Monter gummidekselet på riktig måte (⇒ 7.2)

18. Serviceplan

Dra ut anslutningskabelns kontakt ur uttaget, dra inte i anslutningskabeln.

8. Arbetsanvisningar

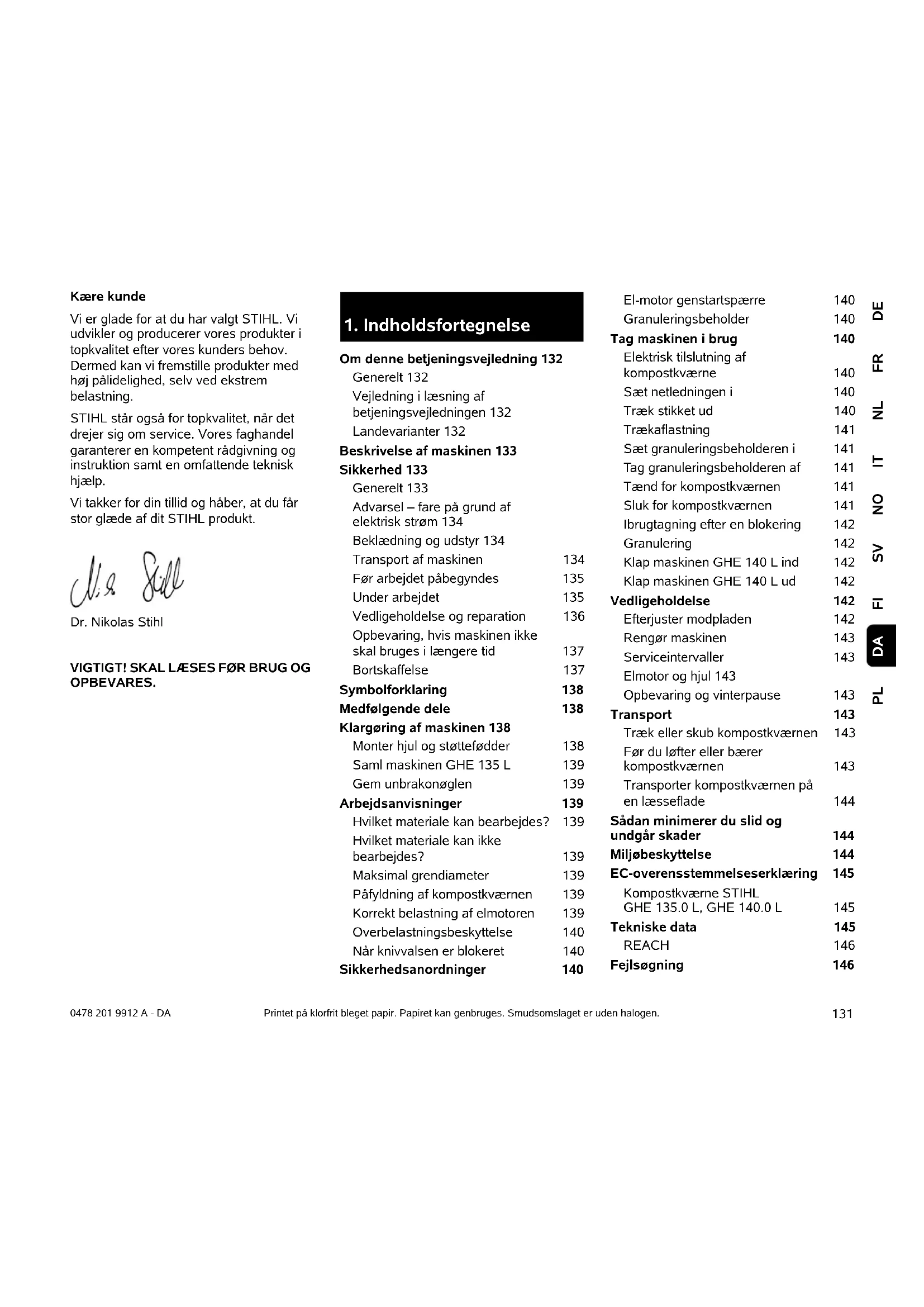

Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt.

Dr. Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBEVARES.

Om denne betjeningsvejledning 132

Generelt 132

Vejledning i læsning af

betjeningsvejledningen 132

Landevarianter 132

Beskrivelse af maskinen 133

Sikkerhed 133

Generelt 133

Advarsel – fare på grund af elektrisk strøm 134

Beklædning og udstyr 134

Transport af maskinen 134

Før arbejdet påbegyndes 135

Under arbejdet 135

Opbevaring, hvis maskinen ikke skal bruges i længere tid 137

Bortskaffelse 137

Symbolforklaring 138

Klargøring af maskinen 138

Arbejdsanvisninger 139

Hvilket materiale kan bearbejdes? 139

Hvilket materiale kan ikke bearbejdes? 139

Maksimal grendiameter 139

Påfyldning af kompostkværnen 139

Korrekt belastning af elmotoren 139

Overbelastningsbeskyttelse 140

Sikkerhedsanordninger 140

El-motor genstartspærre 140

Granuleringsbeholder 140

Tag maskinen i brug 140

Elektrisk tilslutning af kompostkværne 140

Sæt netledningen i 140

Træk stikket ud 140

Trækaflastning 141

Sæt granuleringsbeholderen i 141

Tag granuleringsbeholderen af 141

Tænd for kompostkværnen 141

Sluk for kompostkværnen 141

Ibrugtagning efter en blokering 142

Granulering 142

Klap maskinen GHE 140 L ind 142

Klap maskinen GHE 140 L ud 142

Vedligeholdelse 142

Efterjuster modpladen 142

Rengør maskinen 143

Serviceintervaller 143

Elmotor og hjul 143

Træk eller skub kompostkværnen 143

Før du løfter eller bærer kompostkværnen 143

Transporter kompostkværnen på en læsseflade 144

Sådan minimerer du slid og undgår skader 144

Leveringsbekræftelse 147 Servicebekræftelse 147

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU-direktivet 2006/42/EC.

STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr. Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande.

Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen venstre og højre i betjeningsvejledningen: Brugeren står bag maskinen (arbejdsposition).

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 4.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

2.3 Landevarianter

STIHL leverer maskinerne med forskellige stik og kontakter afhængigt af leveringslandet.

På billederne er maskinerne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

3. Beskrivelse af maskinen

1 Holdegreb
2 Indstillingsskrue, modplade
3 Holder, unbrakonøgle
4 Mærkeplade med maskinnummer
5 Spærreafbryder, granuleringsbeholder
6 Hjul
7 Granuleringsbeholder
8 Hjulfod
9 Støttefod
10 Indklapningslås (GHE 140 L)
11 Nettislutning
12 Tænd/sluk-kontakt (omdrejningsretning)
13 Påfyldningsåbning

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på

fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen.

Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.

Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici.

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.

Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn.

Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

STIHL kompostkværne er egnet til findeling af grenmateriale og plantedele. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Kompostkværnen må ikke anvendes (ikke fuldstændig oversigt):

– til andre materialer (f.eks. glas, metal).
– Til arbejder, der ikke er beskrevet i denne betjeningsvejledning.
– Til fremstilling af levnedsmidler (f.eks. hakning af is, mæskning).

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler.

Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

4.2 Advarsel – fare på grund af elektrisk strøm

OBS! risiko for elektrisk stød!

Strømkabel, netstik, tænd- / slukkontakt og tilslutningsledning er særligt vigtige for den elektriske sikkerhed. Beskadigede kabler, muffer og stik eller tilslutningsledninger, der ikke overholder forskrifterne, må ikke anvendes, da der er risiko for elektrisk stød.

Kontroller regelmæssigt tilslutningsledningen for skader eller slid (skørhed).

Maskinen må kun tages i brug med netledningen rullet helt ud.

Ved anvendelse af en kabeltromle skal netledningen være rullet helt ud før brug.

Anvend aldrig beskadigede forlængerledninger. Udskift defekte kabler med nye, og udfør ikke reparationer på forlængerledningerne.

Tag omgående netledningen eller forlængerledningen ud af stikkontakten, hvis de bliver beskadiget under driften. Rør aldrig ved den beskadigede net- eller forlængerledning.

Maskinen må ikke anvendes, hvis ledningerne er beskadigede eller slidte. Kontroller især netledningen for skader og ældning.

Vedligeholdelses- og reparationsarbejder på netledningerne må kun udføres af et særligt uddannet personale.

Fare for elektrisk stød!

Tilslut aldrig en beskadiget ledning til elnettet, og berør ikke en beskadiget ledning, før den er koblet fra elnettet.

Klippeværktøjet (knivene) må først berøres, når der er slukket for strømmen til maskinen.

Sørg altid for, at de anvendte ledninger er tilstrækkeligt sikrede.

Arbejd ikke i regnvejr og ikke i våde omgivelser.

Brug kun fugtighedsisolerede forlængerledninger til udendørs

brug, som passer til maskinen ( 10.1).

Tag tilslutningsledningen ud af stikket og stikdåsen, og træk ikke i tilslutningsledningen.

Lad ikke maskinen stå ubeskyttet i regnen.

Når maskinen tilsluttes et generatoraggregat, skal det sikres, at den ikke kan beskadiges af strømudsving.

Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA. Yderligere oplysninger fås hos elinstallatøren.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker under arbejdet, især ved vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Brug beskyttelsesbriller og høreværn under arbejdet. Disse skal bæres under hele arbejdet.

Vær altid iført tøj, der passer til arbejdet med maskinen og som sidder tæt til kroppen, dvs. kedeldragter og ingen

arbejdsjakker. Under arbejdet med maskinen må du ikke bære sjal, slips, smykker, hængende snore eller lignende samt løse beklædningsstykker.

Langt hår skal samles og holdes sammen (med hovedtørklæde/kasket) under arbejdet samt under al arbejde på maskinen.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat el-motor. Stands el-motoren, lad den løbe ud, og træk netstikket ud.

Transportér kun maskinen med afkølet el-motor.

Pas på maskinens vægt, især når den vipper.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen under transporten vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.) til fastgørelsespunkterne, der er anført i denne betjeningsvejledning. (⇔ 12.3)

Træk eller skub kun maskinen i skridttempo.

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager.

Kontroller før ibrugtagningen,

– at maskinen er i en driftssikker tilstand. Det betyder, at sikkerhedsudstyret er korrekt placeret og i ordentlig tilstand.
- at den elektriske strømtilslutning sker i en stikdåse, der er installeret korrekt og efter forskrifterne.
– at isoleringen på tilslutnings- og forlængerledningen, stikket og mufferne er i fejlfri tilstand.
– at hele maskinen (el-motorens kabinet, sikkerhedsudstyr, fastgørelsesdele etc.) hverken er slidt eller beskadiget.
– Om der endnu er granulerbart materiale i maskinen, og om tragten er tom.

– at alle skruer, møtrikker samt andre fastgørelsesdele findes og er fastspændt. Spænd løse skruer og møtrikker til, før maskinen tages i brug (overhold tilspændingsmomenterne).

Maskinen må kun anvendes udendørs og ikke i nærheden af en mur eller en anden fast genstand (brugeren har ingen mulighed for at undvige, ruder knuses, biler ridses osv.).

Maskinen skal stilles på en jævn og fast undergrund.

Bliv fortrolig med tænd/sluk-kontakten, så du kan reagere hurtigt og korrekt i nødstilfælde.

Kontroller før ibrugtagning, om granuleringsbeholderen er i orden! Maskinen må ikke tages i brug, hvis granuleringsbeholderen er beskadiget (risiko for kvæstelser). Hvis granuleringsbeholderen er beskadiget, skal den udskiftes.

Risiko for kvæstelse!

Maskinen må kun anvendes i forskriftsmæssig monteret tilstand. Mangler der dele på maskinen (f.eks. hjul), overholdes de foreskrevne sikkerhedsafstande ikke længere, og maskinen kan derudover stå ustabilt.

Kontrollér før hver brug med en synskontrol, at maskinen er i forskriftsmæssig tilstand!

Forskriftsmæssig betyder, at maskinen er helt samlet; derudover skal følgende være i orden:

– Hjulfoden skal være komplet monteret,
– begge hjul og begge støttefødder er monteret,

- al sikkerhedsudstyret (granuleringsbeholder, STIHL kløverbladsformet påfyldningsåbning etc.) er monteret samt i orden.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste.

Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Arbejd kun i dagslys eller med god kunstig belysning.

Arbejdsområdet skal af sikkerhedsmæssige grunde holdes rent og ordentligt under hele arbejdet. Fjern risici for at snuble, såsom sten, grene, kabler osv.

Brugerens ståflade må ikke være højere end maskinens ståflade.

Start:

Stil maskinen op i en stabil position, før den startes. Maskinen må ikke bruges, när den ligger ned.

Start maskinen forsigtigt i henhold til anvisningerne i kapitlet "Ibrugtagning af maskinen". (⇒ 10.)

Stå ikke foran udkastningsåbningen, når forbrændingsmotoren startes eller elmotoren tilsluttes. Der må ikke være noget granuleringsmateriale i kompostkværnen, når den startes eller tilsluttes. Granuleringsmaterialet kan slynges opefter og medføre kvæstelser.

Maskinen må ikke vippes, när den startes.

Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med tænd- / sluk-kontakten. Risiko for overophedning af elmotoren!

Maskinen forårsager spændingsudsving, när den kører på højtryk. Ved dårlige spændingsforhold kan det have indflydelse på andre apparater eller anordninger, der er tilsluttet samme kredsløb.

I dette tilfælde skal der træffes passende foranstaltninger (f. eks. kan maskinen tilsluttes et andet kredsløb, eller den kan tilsluttes et kredsløb med lavere impedans).

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Hold aldrig ansigtet eller legemsdele over påfyldningstragten eller udkastningsåbningen, när maskinen er tilsluttet. Hold altid hoved og krop væk fra påfyldningsåbningen.

Grib aldrig ind i påfyldningstragten eller udkastningsskakten med hænderne, legemsdele eller

tøjet Der er stor risiko for skader på øjne, ansigt, fingre og hænder osv.

Sørg altid for at holde ligevægten og stå sikkert. Læn dig ikke fremefter.

Vælter maskinen under driften, skal elmotoren standses med det samme, og stikket trækkes ud.

Risiko for kvæstelser!

Under driften kan granuleringsmaterialet slynges opefter. Bær derfor beskyttelsesbriller, og hold ansigtet væk fra påfyldningsåbningen.

Vip aldrig maskinen, mens forbrændingsmotoren eller el-motoren er i gang.

Sørg for, at granuleringsmateriale ikke hober sig sammen i udkastningsskakten, da dette kan resultere i et dårligt granuleringsresultat eller tilbageslag.

Når kompostkværnen fyldes, skal man passe særligt på, at der ikke kommer fremmedlegemer som f.eks. metaldele, sten, plastik, glas osv. i granuleringskammeret, da disse kan medføre beskadigelser på og tilbageslag fra påfyldningstragten.

Af samme grund skal tilstoppelser fjernes.

Grenmaterialet kan slå tilbage under kompostkværnens påfyldning. Bær handsker!

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for el-motoren, træk stikket ud, og vent, indtil det roterende

værktøj er standset,

• før maskinen forlades eller står uden opsyn,
• før du løfter, omplacerer, vipper, skubber, trækker eller bærer maskinen,

• før du transporterer maskinen,

• før blokeringer eller tilstopninger afhjælpes,

• før maskinen kontrolleres, rengøres eller der udføres andet arbejde på den.

Kommer der fremmedlegemer ind i klippeværktøjet, danner maskinen usædvanlig støj eller vibrerer den usædvanligt, skal el-motoren standses med det samme, og maskinen skal løbe ud. Træk netstikket ud, og udfør følgende:

– Kontroller maskinen for beskadigelser, og få maskinen repareret af en fagmand, før den genstartes, og der arbejdes med den.

– Få beskadigede dele udskiftet eller repareret af en fagmand, og anvend kun nye dele med samme egenskaber og af samme kvalitet.

Tag den gennemsigtige granuleringsbeholder af, og tøm den, hvis den er helt fyldt med granuleringsmateriale, eller hvis den er så fuld, at granuleringsmaterialet ikke længere kan kastes ud.

Sluk for maskinen, og vent, indtil knivvalsen er standset helt, før granuleringsbeholderen tages ud.

Før vedligeholdelsesarbejdet påbegyndes (rengøring, reparationer osv.) og før en

kontrol af, om tilslutningsledningen er snoet eller beskadiget, skal maskinen stilles på et fast, plant underlag, elmotoren standses, og stikket trækkes ud.

Lad maskinen køle af i ca. 5 minutter før al vedligeholdelsesarbejde.

Tilslutningsledningen må kun repareres eller udskiftes af autoriserede elinstallatører.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.2)

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHLmaskine mindre sikker.

Vedligeholdelsesarbejder:

Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL-forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov. Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL-reservedelssymbolet. Symbolet kan også stå alene på mindre dele.

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.

Sørg for at alle møtrikker, bolte og skruer er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftssikker tilstand.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad maskinen køle af i ca. 5 minutter, før den stilles i et lukket rum.

Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Opbevar maskinen i en driftssikker tilstand.

Opbevaringslokalet skal være tørt, frostsikret og aflåseligt.

4.9 Bortskaffelse

Affaldsprodukter kan skade mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. Fjern især strømkablet og tilslutningsledningen til el-motoren for at forebygge ulykker.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Fare for kvæstelser!

Roterende værktøj! Hold ikke hænder og fødder ind i åbningerne, når maski- nen er i gang.

Risiko for kvæstelser!

Sluk el-motoren, og træk kablet ud af maskinen, før der arbejdes på klippeværktøjet, før vedligeholdelses- og rengøringsarbejde, før kontrol af, om tilslutningsledningen er snoet eller beskadiget, samt før maskinen forlades.

Brug høreværn!

Brug beskyttelsesbriller! Brug arbejdshandsker!

Omdrejningsretning til efter- justering af modpladen

• Betjeningsvejledning 1

7. Klargøring af maskinen

• Løft hjulkapslen (1) af hjulet (I) med en skruetrækker.
• Før skruen (J) med en skive (L) gennem boringen i hjulfoden (B) indefra. Sæt en skive (L) og bøsningen (K) på skruen (J). Sæt hjulet (I) på bøsningen (K). Skru møtrikken (M) på med en skive (L), og spænd med 5-7 Nm.
• Placer hjulkapslen (1) i midten af hjulet (I), og tryk, indtil hjulkapslen (1) går i indgreb.

– Gentag dette på den anden side.

• Før skruen til støttefoden (F) igennem boringen i hjulfoden (B) nedefra. Sæt skiven (G) på skruen, skru hættemøtrikken (H) i, og spænd med 4-6 Nm.
  – Gentag dette på den anden side.

7.2 Saml maskinen GHE 135 L

• Tag granuleringsbeholderen af. (⇒ 10.6)
• Sæt maskinens øverste del (A) på hjulfoden (B), og centrer den forsigtigt. Vær i den forbindelse opmærksom på at få placeret gummiafdækningen (1) korrekt – gummiafdækningen (1) må ikke komme i klemme mellem den øverste del af maskinen og den sorte afdækning på hjulfoden. Monter maskinens øverste del (A) ved at skrue de fire skruer (D) på hjulfoden (B) i. Spænd skruerne (D) til med 1-1,5 Nm.

- Sæt granuleringsbeholderen i. (⇒ 10.5)

7.3 Gem unbrakonøglen

- Sæt unbrakonøglen (O) ind i holderen (1) på maskinen.

8. Arbejdsanvisninger

8.1 Hvilket materiale kan bearbejdes?

Afklip fra træer og hække, grangrene, forgrenede grene med og uden løv, grønsager, bærbuske, blomster i bundter og ikke for fugtige.

Afklip fra træer og hække bør forarbejdes med det samme, da granuleringseffekten er bedre, när materialet er frisk, end när det er tørt eller vådt.

8.2 Hvilket materiale kan ikke bearbejdes?

Sten, glas, metaldele (tråde, søm...) eller plastik må ikke puttes i kompostkværnen.

Grundregel:

Materialer, som ikke hører til i kompostbunken, skal heller ikke forarbejdes af kompostkværnen.

8.3 Maksimal grendiameter

Oplysningerne angår frisk afskåret grenmateriale:

Maksimal grendiameter GHE 135 L: 35 mm

GHE 140 L: 40 mm

8.4 Påfyldning af kompostkvænen

Takket være den kløverbladsformede påfyldningsåbning fra STIHL er det muligt at bearbejde kraftigt grenmateriale.

Tykke samt kraftigt forgrenede grene skal skæres til forinden med en beskæresaks.

For at undgå tilstopninger i kompostkvænen bør sejt, jordholdigt granulerbart materiale blandes med tørre grene.

Fyld først kompostkværnen, när elmotoren har nået det fulde omdrejningstal.

Risiko for kvæstelse! Hold grene, der trækkes ind af kompostkværnen, let med hånden, og før dem ind til lige før påfyldningsåbningen. Hold ikke fast i grenene, og træk dem ikke tilbage.

• Afklip fra træer og hækkeklip samt grenmateriale føres langsomt gennem påfyldningsåbningen (13) i retning af knivvalsen. Grene trækkes slagfrit ind af kompostkværnen.
• Maskinen skal køre tom efter hver brug.

8.5 Korrekt belastning af elmotoren

Fyld altid kompostkværnen jævnt og kontinuerligt.

8.6 Overbelastningsbeskyttelse

Hvis der opstår en overbelastning af elmotoren under arbejdet, ændrer det integrerede automatiske tilbageløb omdrejningsretningen på knivvalsen og forsøger dermed selv at afhjælpe blokeringen. Hvis blokeringen ikke er afhjulpet efter 3 ganges skift af omdrejningsretning, kobler den integrerede overbelastningsbeskyttelse automatisk elmotoren fra.

Efter en afkølingstid på ca. 10 minutter kan kompostkværnen tages i brug igen.

Hvis overbelastningsbeskyttelsen ofte udløses, kan det have følgende årsager:

– Tilslutningsledningen er ikke egnet (⇒ 10.1)
- Nettet er overbelastet
- Maskinen er overbelastet pga. for store mængder granulerbart materiale

En for høj belastning af elmotoren, for meget granulerbart materiale, fremmedlegemer eller for tykke grene kan efter et stykke tid føre til en automatisk ændring af knivvalsens omdrejningsretning og senere standsning af knivvalsen.

Knivvalsen ændrer automatisk omdrejningsretningen ved for stor belastning.

• Tryk omgående på tænd/sluk-kontakten, när knivvalsen er standset.
• Lad maskinen køle af, og tænd for den igen som beskrevet. (⇒ 10.9)

9. Sikkerhedsanordninger

9.1 El-motor genstartspærre

Start kun maskinen med afbryderen og ikke ved at stikke tilslutningsledningen i stikdåsen.

9.2 Granuleringsbeholder

Kompostkværnen kan kun startes, när granuleringsbeholderen er monteret og låst.

Den monterede granuleringsbeholder forhindrer, at man kan få adgang til den drejende knivvalse under driften.

10. Tag maskinen i brug

10.1 Elektrisk tilslutning af kompostkværne

Risiko for kvæstelse!

Følg alle sikkerhedsanvisningerne i kapitlet "Advarsel – fare på grund af elektrisk strøm" (⇒ 4.2).

Spændingen skal svare til driftsspændingen (se mærkepladen).

Tilslutningsledningen skal være tilstrækkeligt sikret. (⇒ 16.)

Der må kun anvendes tilslutningsledninger, som ikke er lettere end gummislanger H07 RN-F DIN/VDE 0282.

Stikforbindelserne skal være stænkvandsbeskyttet. Uegnede forlængerledninger medfører effekttab og kan forårsage skader på elmotoren.

Tilslutningsledningens minimale tværsnit skal udgøre 3 x 1,5 m m ^2 for en længde op til 25 m og 3 x 2,5 mm ^2 for en længde op til 50 m.

Forbindelseskablernes koblinger skal være af gummi eller være gummibetrukne og overholde standarden DIN/VDE 0620.

Maskinen skal tilsluttes en strømforsyning med en systemimpedans Z_maks . ved leveringspunktet (hovedtilslutningen) på maksimalt 0,49 ohm (ved 50 Hz). Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholder disse krav. Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

Yderligere oplysninger om tilslutningen fås hos elinstallatøren.

10.2 Sæt netledningen i

• Sæt netledningens kobling på netstikket (1).
• Hægt netledningen på trækaflastningen. (⇒ 10.4)

10.3 Træk stikket ud

• Løsn trækaflastningen. (⇒ 10.4)

For at undgå skader på ledningen må ledningen kun kobles fra ved at trække i muffen. Træk aldrig i kablet.

10.4 Trækaflastning

Under arbejdet forhindrer trækaflastningen, at

tilslutningsledningen trækkes af ved en fejl og derved beskadiger strømtilslutningen på maskinen.

Derfor skal tilslutningsledningen føres gennem trækaflastningen.

• Sæt stikket i. (⇒ 10.2)
- Med tilslutningsledningen (1) dannes en løkke, som føres gennem åbningen (2).
- Før så løkken op om krogen (3), og stram den.

10.5 Sæt

granuleringsbeholderen i

• Før granuleringsbeholderen (1) ind på de to føringer (2), og skub den helt ind.
• Drej spærrehåndtaget (3) helt ud til højre, og lås granuleringsbeholderen.

10.6 Tag granuleringsbeholderen af

• Sluk for maskinen. (⇒ 10.8)
• Drej spærrehåndtaget (1) helt ud til venstre.
• Træk granuleringsbeholderen (2) ud.

Kompostkværnen kan ikke tages i brug uden granuleringsbeholderen.

10.7 Tænd for kompostkvænen

GHE 140 L:

- Klap maskinen ud, og lås den. (⇒ 10.12)

Tænd/sluk-kontakten (1) med den integrerede spærreskyder (2) forhindrer en direkte omkobling fra én omdrejningsretning til en anden.

Før omdrejningsretningen ændres, skal maskinen frakobles, og knivvalsen skal være stoppet.

Position indtræk

Knivvalsen trækker det granulerbare materiale ind og skærer.

• Drej tænd/sluk-kontakten (1) til position 0.
• Skub spærreskyderen (2) opad.
• Drej tænd/sluk-kontakten (1) mod fjedertrykket helt ud til højre til position START for at starte elmotoren. Elmotoren starter.

- Slip drejeafbryderen. Denne går automatisk tilbage til position I. Elmotoren kører fortsat.

Position tilbageløb

Knivvalsen kører baglæns og frigiver atter det granulerbare materiale.

• Drej tænd/sluk-kontakten (1) til position 0.
  • Skub spærreskyderen (2) nedad.
• Drej tænd/sluk-kontakten (1) mod fjedertrykket helt ud til venstre til position I, og hold den. Elmotoren kører.

Drejekontakten skal holdes i denne position, da den ellers går tilbage til midterstilling (position 0).

10.8 Sluk for kompostkvænen

- Stil tænd/sluk-kontakten (1) i positionen 0.

Kompostkværnens elmotor standser og nedbremses automatisk.

10.9 Ibrugtagning efter en blokering

Fare for personskader, fordi der kommer granulerbart materiale ud af maskinen. Hold hænder og hoved væk fra påfyldningsåbningen. Se ikke ind i den!

Kompostkværnen har et automatisk tilbageløb. Hvis knivvalsen er blokeret, kobler maskinen automatisk tilbageløbet til for at afhjælpe blokeringen.

Det granulerbare materiale kommer fri.

Fyld først kompostkværnen, när elmotoren har nået dens fulde omdrejningstal, efter at blokeringen er afhjulpet.

10.10 Granulering

• Skub kompostkværnen hen på en jævn og fast undergrund, og kontroller, om den står sikkert.
• Bær solide handsker, tag beskyttelsesbriller og høreværn på.
• Sæt stikket i kompostkværnen. (⇒ 10.2)
  • Tænd for kompostkvænen. (⇒ 10.7)
• Vent, indtil kompostkværnen har nået det maksimale omdrejningstal (tomgang).
• Fyld kompostkværnen korrekt med granulerbart materiale. (⇒ 8.4)
• Sluk for kompostkvænen. (⇒ 10.8)

10.11 Klap maskinen GHE 140 L ind

• Træk maskinens stik ud. (⇒ 10.3)
• Hold maskinen med en hånd på holdegrebet (1).
• Træk spærrehåndtaget (2) helt ud i pilens retning, og hold det. Maskinens øverste del er løsnet.
• Træk langsomt maskinens øverste del (3) helt ned, og hold den.
• Slip spærrehåndtaget (2), og sørg for, at maskinens øverste del er låst korrekt.

10.12 Klap maskinen GHE 140 L ud

• Hold maskinen nedad med en hånd på holdegrebet (1).
• Træk spærrehåndtaget (2) helt ud i pilens retning, og hold det. Maskinens øverste del er løsnet.
• Træk langsomt maskinens øverste del (3) helt op, og hold den.
• Slip spærrehåndtaget (2), og sørg for, at maskinens øverste del er låst korrekt.

11. Vedligeholdelse

Risiko for kvæstelser!

Før vedligeholdelses- eller rengøringsarbejde på maskinen skal kapitlet "Sikkerhed" (⇔ 4.), især underkapitlet "Vedligeholdelse og reparation" (⇔ 4.7), læses omhyggeligt, og alle sikkerhedsanvisninger skal følges nøje.

Træk netstikket ud, før der udføres vedligeholdelsesarbejde.

11.1 Efterjuster modpladen

Maskinen skal være fri for granulerbart materiale.

Trin 1

• Tænd for maskinen (stil tænd/sluk-kontakten i positionen "indtræk"). (⇒ 10.7)

Trin 2

- Drej langsomt indstillingsskruen (1) med uret, mens maskinen er tændt, ved hjælp af unbrakonøglen (2). Derved presses modpladen mod knivvalsen indvendigt i maskinen. Modpladen er korrekt indstillet, når der falder et par aluminiumsspåner gennem udkastningen.

Modpladen er blevet justeret, og maskinen er klar til brug.

11.2 Rengør maskinen

Vedligeholdelsesinterval: After hver brug

Rengør maskinen omhyggeligt efter brug. Omhyggelig behandling beskytter maskinen mod beskadigelse og forlænger levetiden.

Maskinen må kun gøres ren i den viste position.

Ret aldrig en vandstråle mod dele på elmotoren eller forbrændingsmotoren, pakninger, lejesøler og elektriske komponenter

såsom kontakter. Det kan medføre dyre reparationer.

Kan snavs og fastsiddende rester ikke fjernes med en børste, en fugtig klud eller med en træstav, anbefaler STIHL anvendelsen af et

specialrensemiddel (f.eks. STIHL specialrensemiddel).

Brug ikke aggressive rengøringsmidler.

Rengør knivskiverne med jævne mellemrum.

Elektromotorer er beskyttet mod stænkvand.

Beskyt fragmenteringsværktøj inkl. granuleringskammer mod korrosion ved hjælp af dertil beregnede midler (f.eks. rapsolie).

11.3 Serviceintervaller

Det anbefales, at kompostkværnen kontrolleres én gang om året af en forhandler.

STIHL anbefaler en STIHL-forhandler.

11.4 Elmotor og hjul

Elmotoren er vedligeholdelsesfri.

Hjulenes lejer er vedligeholdelsesfrie.

Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Opbevar kun maskinen i en driftssikker tilstand.

Alle møtrikker, bolte og skruer skal være fastspændte, udskift ulæselige fare- og advarselshenvisninger på maskinen, kontroller hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen.

Ved længere tids driftspause (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

12. Transport

Risiko for kvæstelser!

Læs og overhold kapitlet "Sikkerhed", især kapitlet "Maskinens transport" før transporten. (⇔ 4.4)

12.1 Træk eller skub kompostkværnen

• Hold kompostkværnen fast ved at holde på holdegrebet (1), og vip den bagud.
• Kompostkværnen kan trækkes eller skubbes langsomt (gåtempo).

12.2 Før du løfter eller bærer kompostkvænen

Bær egnede personlige værnemidler, som dækker underarmene og overkroppen helt.

– Sæt granuleringsbeholderen i, og lås den. (⇒ 10.5)

• 1. person: Tag fat i kompostkværnen i holdegrebet (1).
• 1. person: Tag fat i kompostkværeni i hjulfoden (2) til venstre og højre foran de to støttefødder.
     • Løft kompostkvænen samtidig.

GHE 140 L:

Kompostkværnen kan også bæres, mens den er klappet sammen.

• 1. person: Tag fat i kompostkvænen i granuleringsbeholderens holdegreb (3).
• 1. person: Tag fat i kompostkværnen i rørfoden til venstre og højre foran de to støttefødder (4).
     • Løft kompostkvænen samtidig.

12.3 Transporter kompostkværnen på en læsseflade

- Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør reb eller seler til hjulfoden (1) eller påfyldningstragten (2).

13. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

El-kompostkværne (STIHL GHE)

Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele.

For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:

1. Sliddele

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Modplade

- Knivvalse

- Kulbørster

2. Overholdelse af anvisningerne i denne betjeningsvejledning

Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

• ikke tilstrækkeligt dimensioneret tilførsel (tværsnit),
  – forkert elektrisk tilslutning (spænding),
• ændringer af produktet, som ikke er godkendt af STIHL,
• anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet,
• brug af produktet til andet end det af producenten foreskrevne formål,
  – anvendelse af produktet ved sportsarrangementer eller i konkurrencer,
  – følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt.

Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler.

STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL-forhandler.

STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Skader på elmotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtag, køleribber, ventilator).
  – Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring,
• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet,
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

14. Miljøbeskyttelse

Granuleringsmaterialet må ikke smides i skraldespanden, men skal derimod komposteres.

materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Af denne grund skal maskinen afleveres i et affaldsdepot, när den er opslidt.

15. EC- overensstemmelseserklæring

15.1 Kompostkværne STIHL GHE 135.0 L, GHE 140.0 L

STIHL Tirol GmbH

erklærer, at vi har det fulde ansvar for, at

– Konstruktion: El-kompostkværne
- Fabrikat: STIHL
- Type: GHE 135.0 L, GHE 140.0 L
– Serienummer: 6013

opfylder de relevante bestemmelser i direktiverne 2006/42/EC, 2000/14/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de gældende udgaver af følgende standarder: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (såfremt disse kan anvendes).

Navn og adresse på den pågældende myndighed:

For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII.

GHE 135.0 L

– Målt lydeffektniveau: 92,0 dB(A)
– Garanteret lydeffektniveau: 94 dB(A)

GHE 140.0 L

• Målt lydeffektniveau: 91,0 dB(A)
  – Garanteret lydeffektniveau: 93 dB(A)

De tekniske dokumenter opbevares i afdelingen for produktgodkendelse hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på kompostkværnen.

Langkampfen, 02.01.2021

STIHL Tirol GmbH

e.b.

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

16. Tekniske data

GHE 135.0 L, GHE 140.0 L:

Motor, type Elmotor

Nominel spænding 230 V\~

Frekvens 50 Hz

Mærkehastighed,

valse 40 o/min

Sikring 16 A

Beskyttelsesklasse II

Kapslingsklasse Stænkvandsbeskyttet (IP X4)

Driftsart P40

arbejdspladsen L_pA 87 dB(A)

Usikkerhed K_pA 3 dB(A)

Effekt 2300 W

Mærkestrøm 11,5 A

Mærkehastighed,

elmotor 21000 o/min

Vægt 23 kg

GHE 140.0 L:

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt-

niveau L_WAd 93 dB(A)

I henhold til direktivet 2006/42/EC:

GHE 140.0 L:

Støjniveau på

arbejdspladsen L_pA 85 dB(A)

Usikkerhed K_pA 3 dB(A)

Effekt 2500 W

Mærkestrøm 12,0 A

Mærkehastighed,

elmotor 21000 o/min

Vægt 24 kg

16.1 REACH

REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier.

Oplysninger om opfyldelse af REACH-forordningen (EF) nr. 1907/2006 er angivet på www.stihl.com/reach.

17. Fejlsøgning

✗ Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.

Fejl:

Elmotoren starter ikke

Mulig årsag:

– Granuleringsbeholderen ikke sat i og låst

– Elmotorens værn aktiveret

- Ingen spænding

– Tilslutningsledning/stik, stikforbindelse eller kontakt defekt

Afhjælpning:

- Sæt granuleringsbeholderen i, og lås den (⇒ 10.5)

– Lad maskinen køle af (⇒ 8.6)

- Kontroller ledningen og sikringen ✗ (⇒ 10.1)

- Kontroller eller udskift kabel, stik, kobling eller afbryder (elektriker) ✗ (⇒ 10.2)

Fejl:

Det granulerbare materiale trækkes ikke ind

Mulig årsag:

- Knivvalsen er blokeret

Afhjælpning:

- Afhjælp blokeringen (⇒ 10.9)

Fejl:

Det granulerbare materiale bliver ikke skåret over

Mulig årsag:

- Modpladen på knivvalsen er indstillet forkert

– Knivvalsen er slidt eller beskadiget

Afhjælpning:

– Efterjuster modpladen (⇒ 11.1)

– Udskift knivvalsen og modpladen ✕

Fejl:

El-motoren brummer, maskinen starter ikke

Mulig årsag:

- Knivvalsen er blokeret

Afhjælpning:

– Fjern blokeringen ( 10.9)

Fejl:

Unormal larm, maskinen klaprer

Mulig årsag:

- Skruerne har løsnet sig

– Knivvalsen er slidt eller beskadiget

Afhjælpning:

- Kontroller alle skruer for fast sæde; spænd løse skruer til

– Udskift knivvalsen og modpladen ✗

Fejl:

Det granulerbare materiale bliver ikke kastet ud

Mulig årsag:

– Udkastningen er lukket til pga. en gummiafdækningen, der er kommet i klemme

Afhjælpning:

– Monter gummiafdækningen korrekt (⇒ 7.2)

18. Serviceplan

18.1 Leveringsbekræftelse

Model: ____ Serienummer: Dato: Næste service Dato:

18.2 Servicebekræftelse

Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Drodzy Klienci!
