Mærke	STIHL
Model	GHE 355
Produkttype	Elektrisk haveaffaldskværn
Dimensioner (L x B x H)	122 x 50 x 141 cm
Vægt	30 kg (standardversion)
Forsyningsspænding	230 V ~ (50 Hz)
Optagen effekt	2500 W (standard), 2000 W (GB/CH)
Maksimal kvistdiameter	35 mm
Motorens nominelle hastighed	2750 o/min
Lydtryksniveau (L_pA)	94 dB(A)
Garanteret lydeffektniveau	100 dB(A)
Beskyttelsesklasse	I
Beskyttelsestype	IPX4 (beskyttet mod vandsprøjt)
Kværnbare materialer	Blødt affald (blade, skræller) og hårdt affald (grene, hække)
Trakts kapacitet	Stor skakt til forgrenede grene
Skæresystem	Knivholderdisk med kombinationsknive, vingeknive og hakknive
Vedligeholdelse af knive	Slibning mulig, regelmæssig kontrol af slitage
Sikkerhedsanordninger	Genstartsblokering, lås, bremse, beskyttelseskapper
Termisk beskyttelse	Overbelastningsrelæ med automatisk stop
Hjuldiameter	250 mm
Almindelige reservedele	Knivholderdisk (6011 700 5100), knive (flere referencer)
Garanti og reparerbarhed	Service hos specialiseret forhandler anbefales, reservedele tilgængelige

Ofte stillede spørgsmål - GHE 355 STIHL

Hvilke typer affald kan man kværne med STIHL GHE 355?

Kværnen accepterer både blødt affald (skræller, blade, blomster) og hårdt affald (grene op til 35 mm diameter, hækkeaffald).

Hvilken elektrisk effekt er nødvendig for at bruge GHE 355?

Apparatet fungerer på en 230 V ~ stikkontakt med en optagen effekt på 2500 W (2000 W for GB/CH-versioner). En beskyttelsesafbryder på maks. 30 mA anbefales.

Hvordan justerer man knivenes rotationsretning?

Brug forvalgskontakten (2) til at vælge mellem hårdt og blødt materiale. Vent 6 sekunder efter ændring, før du genstarter. Kontrollér skærmdisplayet.

Hvad gør man ved blokering af skæreenheden?

Sluk straks motoren, tag strømkablet ud, og fjern påfyldningstragten for at fjerne fastklemte rester.

Hvilke sikkerhedsanordninger har kværnen?

Apparatet er udstyret med en genstartsblokering, en lås på tragten, en motorbrems og beskyttelseskapper (beskyttelse mod udkast og udkastklap).

Hvordan vedligeholder man kværnknivene?

Kontrollér slitage før hver brug. Slidgrænserne er: 5 mm for kombinationskniven, 40 mm bredde for vingeknivene, 23 og 16 mm for hakknivene. Slibning skal udføres af en specialist (skærevinkel 30°).

Hvad er kværnens vægt, og hvordan transporteres den?

Vægten er 30 kg (29 kg i Schweiz, 32 kg i Storbritannien). For at løfte den kræves to personer: en ved det øverste håndtag, den anden ved udkastforlængerens stang.

Hvorfor starter motoren ikke?

Mulige årsager: overbelastningsrelæet er udløst (vent 10 min), ingen strømforsyning, defekt kabel eller stik, tragt ikke lukket korrekt, knivholderdisk blokeret eller blokeringsanordning ikke nulstillet.

Kan man kværne våde eller tørre grene?

Det anbefales at kværne nyklippet affald for bedre ydelse. Tørre grene øger risikoen for tilbageslag og frarådes.

Hvordan rengør og opbevarer man kværnen?

Efter hver brug rengøres ventilationsåbninger og knive med en børste eller fugtig klud. Brug aldrig en højtryksrenser. Opbevar apparatet tørt, rent og utilgængeligt for børn.

BRUGSANVISNING GHE 355 STIHL

DA Betjeningsvejledning

Hvilke materialer kan ikke bearbeides? 184

Maksimal kvistdiameter 184

Koble kompostkvernen til strømuttaket 186

Koble til strømledningen 186

Løfte eller bære kompostkvernen 191

Transportere kompostkvernen på en lasteflate 191

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 4.)

Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

En skadet ledning må ikke kobles til strømforsyningen, og den må være koblet fra strømnettet før den berøres.

Maskinen må kun kobles til strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Påfyllingstrakten skal alltid være forskriftsmessig montert när maskinen transporteres.

Utildekkede kniver kan forårsake personskader!

Før du tar i bruk maskinen, må du forsikre deg om følgende:

Maskinen skal stå stødig på et plant og fast underlag.

Bruk ikke maskinen på flater med dekke eller grus, ettersom materialet som kastes ut, kan forårsake skade.

Kontroller alltid at maskinen er ordentlig lukket før den tas i bruk. (⇒ 11.3)

Kontroller knivskiven visuelt for skader og deformering, og skift den om nødvendig.

4.6 Under arbeidet

Pass på at maskinen ikke velter när du starter den.

La maskinen avkjøles i ca. 5 minutter før du parkerer den i et lukket rom.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler STIHL forhandleren.

Fare for personskader! Ikke stå på maskinen.

8.2 Hvilke materialer kan ikke bearbeides?

Pass godt på at det ikke kommer steiner, glass, metalldeler (stältråd, spiker osv.) eller plastdeler i kompostkvernen.

Hovedregel:

Materialer som ikke legges på komposten, skal heller ikke behandles i kompostkvernen.

8.3 Maksimal kvistdiameter

Maksimal kvistdiameter

GHE 355: 35 mm

GHE 375: 40 mm

Forsiktig!

Hvis du mater inn flere tynne kvister på én gang, må du passe på at den samlede kvistdiameteren ikke overskrider høyeste tillatte kvistdiameter.

Nettilkoblingsledningen må være tilstrekkelig sikret. (⇒ 17.)

Tilkoblingsledningene skal ikke være lettere enn en gummikledd kabel av typen H07 RN-F DIN/VDE 0282.

Det minste tverrsnittet til nettilkoblingsledningen må være

Koblingene på tilkoblingsledningene må være av gummi eller være gummikledd, og de må være i overensstemmelse med standarden DIN/VDE 0620.

Ta kontakt med en elektriker hvis du ønsker mer informasjon om nettilkoblingen.

10.2 Koble til strømledningen

Les alle punktene i kapitlet "Koble maskinen til strømuttaket" (⇒ 10.1) når du skal velge strømledning.

GHE 355:

Feste ledningen på strekkavlastningen:

Løsne ledningen fra strekkavlastningen:

Låseanordningen til knivskiven må alltid være vippet tilbake til anslaget. (⇒ 11.6)

Vi anbefaler at kompostkvernen vedlikeholdes hos en forhandler én gang i året.

STIHL anbefaler STIHL forhandleren.

Snu eller skift ut knivene før slitegrensene er nådd. STIHL anbefaler STIHL forhandleren.

Pass på følgende när komposteringsknivene skal slipes:

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Elektrisk drevet kompostkvern (STIHL GHE)

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg V.

– Målt lydeffektnivå: 97,4 dB(A)

– Garantert lydeffektnivå: 100 dB(A)

Den elektriske motoren starter ikke

Mulig årsak:

• Beskyttelsen til den elektriske motoren er aktivert
• Ingen nettspenning
  – Tilkoblingskabel/støpsel, støpselkobling eller bryter er defekt
  – Sikringen for støpselet for Storbritannia er skadet (gjelder bare maskiner for Storbritannia)
  – Påfyllingstrakten er ikke forskriftsmessig lukket – sikkerhetsbryteren er aktivert (sikkerhetsläsing)
• Knivskiven er blokkert
  – Låseinnretningen er ikke tilbakestilt

Tiltak:

– La maskinen avkjøles (⇒ 8.8), (⇒ 10.7)
- Kontroller strømledningen og sikringen ✗ (⇒ 10.1)
- Kontroller ledningene, støpselet, koblingen hhv. bryteren, og skift ut om nødvendig (elektriker) ✗ (⇒ 10.1)
- Skift sikring ✗ (⇒ 10.1)
– Lukk påfyllingstrakten forskriftsmessig, og skru den fast (⇒ 11.3)
– Demonter påfyllingstrakten, og fjern rester av kvernemateriale i huset (Obs! Trekk ut strømledningen) (⇒ 11.4)
- Sett på låseanordningen igjen (⇒ 11.7)

Feil/problem:

– Låseanordningen er ikke tilbakestilt

Tiltak:

Dra ut anslutningskabelns kontakt ur uttaget, dra inte i anslutningskabeln.

A Grundmaskin med trattunderdel 1

B Trattöverdel 1

C Hjulaxel 1

D Hjulstativ 1

E Hjulanslag 2

F Skruv M6 x 55 2

G Sexkantmutter 2

H Hjul 2

8. Arbetsanvisningar

Ta särskilt bort elkabeln resp. anslutningskabeln till elmotorn.

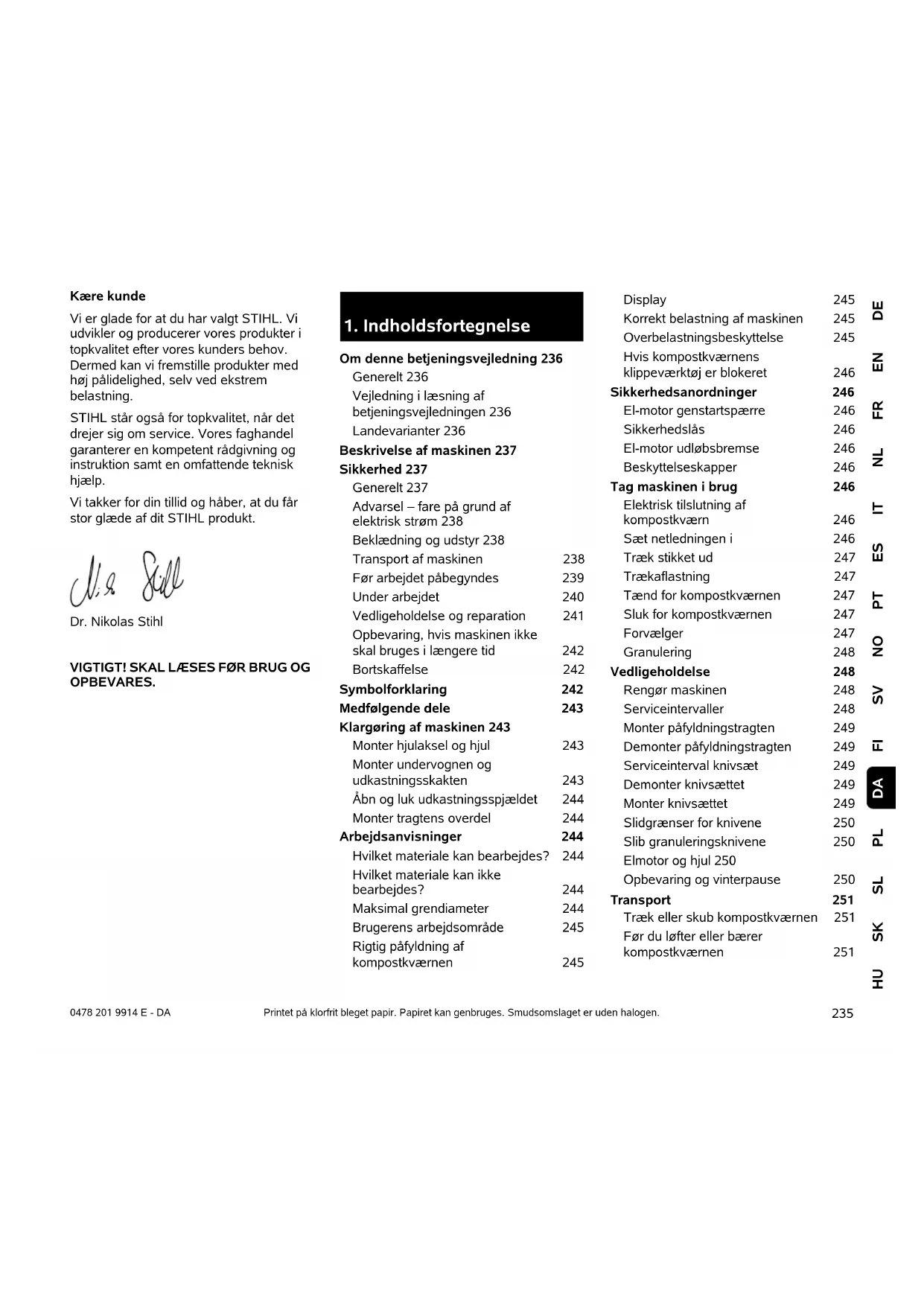

Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt.

Dr. Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBEVARES.

Om denne betjeningsvejledning 236

Generelt 236

Vejledning i læsning af betjeningsvejledningen 236

Landevarianter 236

Beskrivelse af maskinen 237

Sikkerhed 237

Generelt 237

Advarsel – fare på grund af elektrisk strøm 238

Beklædning og udstyr 238

Transport af maskinen 238

Før arbejdet påbegyndes 239

Under arbejdet 240

Opbevaring, hvis maskinen ikke skal bruges i længere tid 242

Bortskaffelse 242

Symbolforklaring 242

Klargøring af maskinen 243

Monter hjulaksel og hjul 243

Monter undervognen og udkastningsskakten 243

Åbn og luk udkastningsspjældet 244

Monter tragtens overdel 244

Arbejdsanvisninger 244

Hvilket materiale kan bearbejdes? 244

Hvilket materiale kan ikke bearbejdes? 244

Maksimal prendiameter 244

Brugerens arbejdsområde 245

Rigtig påfyldning af kompostkværnen 245

Display 245

Korrekt belastning af maskinen 245

Overbelastningsbeskyttelse 245

Hvis kompostkværnens klippeværktøj er blokeret 246

Sikkerhedsanordninger 246

El-motor genstartspærre 246

Sikkerhedslås 246

El-motor udløbsbremse 246

Beskyttelseskapper 246

Tag maskinen i brug 246

Elektrisk tilslutning af kompostkværn 246

Sæt netledningen i 246

Træk stikket ud 247

Trækaflastning 247

Tænd for kompostkværnen 247

Sluk for kompostkværnen 247

Forvælger 247

Granulering 248

Vedligeholdelse 248

Rengør maskinen 248

Serviceintervaller 248

Monter påfyldningstragten 249

Demonter påfyldningstragten 249

Serviceinterval knivsæt 249

Demonter knivsættet 249

Monter knivsættet 249

Slidgrænser for knivene 250

Slib granuleringsknivene 250

Træk eller skub kompostkværnen 251

Før du løfter eller bærer kompostkværnen 251

Transporter kompostkvænen på en læsseflade 251

Sådan minimerer du slid og undgår skader 251

Standardreservedele 252

Leveringsbekræftelse 254

Servicebekræftelse 254

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EC-direktivet 2006/42/EC.

STIHL arbejder hele tiden på at videreudvikle sit produktsortiment. Vi forbeholder os derfor retten til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på grundlag af anvisningerne eller illustrationerne i dette hæfte.

I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande.

Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen venstre og højre i betjeningsvejledningen: Brugeren står bag maskinen (arbejdsposition).

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 4.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

2.3 Landevarianter

STIHL leverer maskinerne med forskellige stik og kontakter afhængigt af leveringslandet.

På billederne er maskinerne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

3. Beskrivelse af maskinen

1 Basismaskine

2 Tragtens underdel

3 Holdegreb

4 Tragtens overdel

5 Lukkeskruer

6 Udkastningsskakt

7 Rørfod

8 Hjul

9 Kontakt

10 Trækaflastning

11 Netstik GHE 355

12 Netstik GHE 375

13 Mærkeplade med maskinnummer

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Betjeningsvejledningen skal

opbevares omhyggeligt til senere brug.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen.

Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.

Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici.

Livsfare på grund af kvælning! Børn, der leger med

emballagematerialet, risikerer at blive kvalt i det.

Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.

Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn.

Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

STIHL kompostkværne er egnet til findeling af grenmateriale og plantedele. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Kompostkværnen må ikke anvendes (ikke fuldstændig oversigt):

• til andre materialer (f.eks. glas, metal).
  – Til arbejder, der ikke er beskrevet i denne betjeningsvejledning.
  – Til fremstilling af levnedsmidler (f.eks. hakning af is, mæskning).

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler.

Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

Slip altid kun maskinen, når den står på en plan flade og ikke af sig selv kan rulle væk.

4.2 Advarsel – fare på grund af elektrisk strøm

OBS! risiko for elektrisk stød!

Strømkabel, netstik, tænd- / slukkontakt og tilslutningsledning er særligt vigtige for den elektriske sikkerhed. Beskadigede kabler, muffer og stik eller tilslutningsledninger, der ikke overholder forskrifterne, må ikke anvendes, da der er risiko for elektrisk stød.

Kontroller regelmæssigt tilslutningsledningen for skader eller slid (skørhed).

Maskinen må kun tages i brug med netledningen rullet helt ud.

Ved anvendelse af en kabeltromle skal netledningen være rullet helt ud før brug.

Anvend aldrig beskadigede forlængerledninger. Udskift defekte kabler med nye, og udfør ikke reparationer på forlængerledningerne.

Tag omgående netledningen eller forlængerledningen ud af stikkontakten, hvis de bliver beskadiget under driften. Rør aldrig ved den beskadigede net- eller forlængerledning.

Maskinen må ikke anvendes, hvis ledningerne er beskadigede eller slidte. Kontroller især netledningen for skader og ældning.

Vedligeholdelses- og reparationsarbejder på netledningerne må kun udføres af et særligt uddannet personale.

Fare for elektrisk stød!

Tilslut aldrig en beskadiget ledning til elnettet, og berør ikke en beskadiget ledning, før den er koblet fra elnettet.

Klippeværktøjet (knivene) må først berøres, når der er slukket for strømmen til maskinen.

Sørg altid for, at de anvendte ledninger er tilstrækkeligt sikrede.

Arbejd ikke i regnvejr og ikke i våde omgivelser.

Brug kun fugtighedsisolerede forlængerledninger til udendørs brug, som passer til

maskinen ( 10.).

Tag tilslutningsledningen ud af stikket og stikdåsen, og træk ikke i tilslutningsledningen.

Lad ikke maskinen stå ubeskyttet i regnen.

Når maskinen tilsluttes et generatoraggregat, skal det sikres, at den ikke kan beskadiges af strømudsving.

Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA.

Yderligere oplysninger fås hos elinstallatøren.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Brug altid beskyttelseshandsker af læder med lukket manchet under arbejdet og især også under vedligeholdelsesarbejde

og ved transport af maskinen.

Brug beskyttelsesbriller og høreværn under arbejdet. Disse skal bæres under hele arbejdet.

Vær altid iført tøj, der passer til arbejdet med maskinen og som sidder tæt til kroppen, dvs. kedeldragter og ingen

arbejdsjakker. Under arbejdet med maskinen må du ikke bære sjal, slips, smykker, hængende snore eller lignende samt løse beklædningsstykker.

Langt hår skal samles og holdes sammen (med hovedtørklæde/kasket) under arbejdet samt under al arbejde på maskinen.

4.4 Transport af maskinen

Anvend altid beskyttelseshandsker ( 4.3) under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat el-motor. Stands el-motoren, lad kniven løbe ud, og træk netstikket ud før transporten.

Transportér kun maskinen med afkølet el-motor.

Maskinen må kun transporteres med en korrekt monteret påfyldningstragt.

Fare for kvæstelser på grund af fritlagte knive!

Pas på maskinens vægt, især når den vipper.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen under transporten vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.) til fastgørelsespunkterne, der er anført i denne betjeningsvejledning. (⇔ 12.3)

Træk eller skub kun maskinen i skridttempo. Maskinen må ikke bugseres!

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL forhandler har ekstra skilte og alle andre reservedele på lager.

Risiko for kvæstelse!

Slidte eller beskadigede dele (f.eks. sløve knive) kan påvirke maskinens sikkerhed og medføre kvæstelse af brugeren.

Før ibrugtagning skal følgende kontrolleres og sikres:

- Maskinen er i driftssikker tilstand. Det betyder, at afskærmninger og sikkerhedsudstyr er korrekt placeret og i ordentlig tilstand.

- Den elektriske tilslutning sker i en stikdåse, der er installeret korrekt og efter forskrifterne.

– Isoleringen af tilslutnings- og forlængerledningen, stikkene og koblingen er i fejlfri tilstand.

– Hele maskinen (elmotorens kabinet, sikkerhedsudstyr, fastgørelsesdele, knive, knivaksel, knivskiver osv.) er hverken slidte eller beskadigede.

– Der er ikke granuleringsmateriale i maskinen, og påfyldningstragten er tom.

– Alle skruer, møtrikker og andre fastgørelsesdele forefindes og er spændt fast til. Spænd løse skruer og møtrikker fast til, før maskinen tages i brug (overhold drejningsmomentet).

- Forvælgeren blev brugt til at forudindstille typen af granuleringsmateriale (hårdt eller blødt materiale).

Risiko for kvæstelse! Indstillingen af typen af granuleringsmateriale bestemmer knivenes omdrejningsretning. Brugeren kan blive alvorligt kvæstet af granuleringsmateriale, der slynges tilbage, hvis indstillingen er forkert.

Maskinen må kun anvendes udendørs og ikke i nærheden af en mur eller en anden fast genstand (brugeren har ingen mulighed for at undvige, ruder knuses, biler ridses osv.).

Maskinen skal stilles på en jævn og fast undergrund.

Maskinen må ikke anvendes på en undergrund med sten eller grus, da det findelte og ophvirvlede materiale kan forårsage kvæstelser.

Kontroller før hver brug, om maskinen er lukket korrekt. (⇒ 11.3)

Bliv fortrolig med tænd/sluk-kontakten, så du kan reagere hurtigt og korrekt i nødstilfælde.

Stænkbeskyttelsen i påfyldningstragten skal dække påfyldningsåbningen og være ubeskadiget – en defekt stænkbeskyttelse skal udskiftes.

Risiko for kvæstelser!

Maskinen må kun anvendes i korrekt monteret tilstand. Mangler der dele på maskinen (f.eks. hjul), overholdes de foreskrevne sikkerhedsafstande ikke længere, og maskinen kan derudover stå ustabilt.

Kontroller før hver brug, at maskinen er i orden!

I orden betyder, at maskinen er helt samlet; derudover skal:

• tragtens overdel være monteret på tragtens underdel,
  – påfyldningstragten være monteret på basismaskinen, og begge lukkeskruer være strammet med hånden,
  – hjulfoden være komplet monteret,
  – begge hjul være monteret,
• alt sikkerhedsudstyret (udkastningsskakt, stænkbeskyttelse etc.) være monteret samt være i orden,
• klippeværktøjet (knivskiven) være monteret,
• alle knive være monteret korrekt.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes.

Undersøg knivskiven for beskadigelser og deformationer via en synskontrol, og udskift efter behov.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Arbejd kun i dagslys eller med god kunstig belysning.

Arbejdsområdet skal af sikkerhedsmæssige grunde holdes rent og ordentligt under hele arbejdet. Fjern risici for at snuble, såsom sten, grene, kabler osv.

Brugerens ståflade må ikke være højere end maskinens ståflade.

Start:

Stil maskinen op i en stabil position, før den startes. Maskinen må ikke bruges, när den ligger ned.

Start maskinen forsigtigt i henhold til anvisningerne i kapitlet "Ibrugtagning af maskinen". (⇒ 10.5)

Stå ikke foran udkastningsåbningen, när forbrændingsmotoren startes eller elmotoren tilsluttes. Der må ikke være noget

granuleringsmateriale i kompostkværnen, når den startes eller tilsluttes. Granuleringsmaterialet kan slynges opefter og medføre kvæstelser.

Maskinen må ikke vippes, när den startes.

Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med tænd- / sluk-kontakten. Risiko for overophedning af elmotoren!

Maskinen forårsager spændingsudsving, när den kører på højtryk. Ved dårlige spændingsforhold kan det have indflydelse på andre apparater eller anordninger, der er tilsluttet samme kredsløb.

I dette tilfælde skal der træffes passende foranstaltninger (f. eks. kan maskinen tilsluttes et andet kredsløb, eller den kan tilsluttes et kredsløb med lavere impedans).

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Hold aldrig ansigtet eller legemsdele over påfyldningstragten eller udkastningsåbningen, når maskinen er tilsluttet. Hold altid hoved og krop væk fra påfyldningsåbningen.

Grib aldrig ind i påfyldningstragten eller udkastningsskakten med hænderne, legemsdele eller

tøjet Der er stor risiko for skader på øjne, ansigt, fingre og hænder osv.

Sørg altid for at holde ligevægten og stå sikkert. Læn dig ikke fremefter.

Stænkbeskyttelsen må ikke ændres under driften (f.eks. fjernes, klappes op, klemmes fast, ødelægges).

Brugeren skal stå i det anførte arbejdsområde under påfyldningen. Hold dig altid inden for arbejdsområdet samt væk fra udkastningsområdet under hele driften. (⇒ 8.4)

Risiko for kvæstelse!

Under driften kan granuleringsmaterialet slynges tilbage opefter. Brugeren kan blive alvorligt kvæstet i ansigtet og øjnene og på hænderne. Brug derfor beskyttelsesbriller og beskyttelseshandsker (⇒ 4.3), og hold hovedet væk fra påfyldningsåbningen.

Vip aldrig maskinen, mens forbrændingsmotoren eller el-motoren er i gang.

Vælter maskinen under driften, skal elmotoren standses med det samme, og stikket trækkes ud.

Hvis du ændrer typen af granuleringsmateriale under arbejdet med maskinen, skal du slukke maskinen og vente, indtil knivene standser. Indstil derefter forvælgeren til den ændrede materialetype (hårdt materiale eller blødt materiale).

Aktiveres forvælgeren under den igangværende drift, kan maskinen først tages i brug igen efter 6 sekunder.

Risiko for kvæstelse!

Grenmaterialet kan slå tilbage under kompostkværnens påfyldning. Brugeren kan blive alvorligt kvæstet ved tilbageslag af granulerbart materiale. Brug beskyttelseshandsker og beskyttelsesbriller (⇔ 4.3) tragen!

Sørg for, at granuleringsmateriale ikke hober sig op i udkastningsskakten, da dette kan resultere i et dårligt granuleringsresultat eller tilbageslag.

Når kompostkværnen fyldes, skal man passe særligt på, at der ikke kommer fremmedlegemer som f.eks. metaldele, sten, plastik, glas osv. ind i granuleringskammeret, da disse kan medføre beskadigelser og tilbageslag fra påfyldningstragten.

Risiko for kvæstelse!

Brugeren kan blive alvorligt kvæstet ved tilbageslag af granulerbart materiale og fremmedlegemer. Hold fremmedlegemer væk fra maskinen, og fjern straks eventuelle tilstopninger.

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for el-motoren, træk stikket ud, og vent, indtil det roterende værktøj er standset,

• før maskinen forlades eller står uden opsyn,
• før du løfter, omplacerer, vipper, skubber, trækker eller bærer maskinen,
  – før lukkeskruerne løsnes, og maskinen åbnes,
• før du transporterer maskinen,
• før du fjerner blokeringer eller tilstoppelser i skæremodulet, i påfyldningstragten eller i udkastningskanalen,
  – før der udføres arbejder på knivskiven,
• før maskinen kontrolleres, rengøres eller der udføres andet arbejde på den.

Kommer der fremmedlegemer ind i klippeværktøjet, danner maskinen usædvanlig støj eller vibrerer den usædvanligt, skal el-motoren standses med det samme, og maskinen skal løbe ud. Træk stikket ud, tag påfyldningstragten af, og udfør følgende:

• Kontroller maskinen, især skæremodulet (knive, knivskive, knivholder, knivbolt, klemmering) for beskadigelser, og få maskinen repareret af en fagmand, før den genstartes, og der arbejdes med den.
• Kontroller alle dele i skæremodulet for fast sæde, spænd eventuelt skruerne efter (overhold tilspændingsmomenterne).
  – Få beskadigede dele udskiftet eller repareret af en fagmand, og anvend kun nye dele med samme egenskaber og af samme kvalitet.

Før vedligeholdelsesarbejdet påbegyndes (rengøring, reparationer osv), før en kontrol af, om tilslutningsledningen er snoet eller beskadiget, skal maskinen stilles på et fast, plant underlag, el-motoren standses, og stikket trækkes ud.

Lad maskinen køle af ca. 5 minutter før al vedligeholdelsesarbejde.

Tilslutningsledningen må kun repareres eller udskiftes af autoriserede elinstallatører.

Sørg inden vedligeholdelse af klippeværktøjet, for at klippeværktøjet trods spærringen kan dreje videre, også selv om strømmen er slået fra.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.1)

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHLmaskine mindre sikker.

Vedligeholdelsesarbejder:

Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL-forhandler.

STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov.

Originale STIHL-reservedele kendes på

STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL-reservedelssymbolet. Symbolet kan også stå alene på mindre dele.

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.

Arbejder på klippeanordningen må kun udføres med tykke beskyttelseshandsker (⇒ 4.3) og med største omhu og forsigtighed.

Sørg for, at alle møtrikker, bolte og skruer, især alle skruer på skæremodulet, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftssikker tilstand.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad maskinen køle af i ca. 5 minutter, før den stilles i et lukket rum.

Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Opbevar maskinen i en driftssikker tilstand.

Stil maskinen til opbevaring på en plan flade, så den ikke af sig selv kan rulle væk.

Opbevar kun kompostkværnen med monteret påfyldningstragt. Fare for kvæstelser på grund af fritlagte knive!

4.9 Bortskaffelse

Affaldsprodukter kan skade mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. Fjern især strømkablet og tilslutningsledningen til el-motoren for at forebygge ulykker.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelse!

Der må ikke være uvedkommenende i fareområdet.

Risiko for kvæstelse!

Roterende værktøj! Stiuk aldrig hænder og fødder ind i åbninger, när maskinen kører.

Risiko for kvæstelse!

Sluk elmotoren, og træk netkablet ud af maskinen, før der arbejdes på klippeværktøjet, før vedligeholdelsesog rengøringsarbejde, før kontrol af, om tilslutningsledningen er snoet eller beskadiget, samt før maskinen forlades.

Risiko for kvæstelse!

Grene, der skubbes tilbage, og granuleringsmateriale kan gennembore hænder eller fingre.

Brug høreværn.

Brug beskyttelsesbriller.

Arbejd ikke i regnvejr og ikke i våde omgivelser.

Risiko for kvæstelse!

Klippeværktøjet har et efter- løb. Vent, indtil klippeværktøjet er standset helt.

Risiko for kvæstelser! Stig ikke op på maskinen.

Risiko for kvæstelser! Grib aldrig ind i påfyldnings- tragten eller udkastningsskakten med hænderne, legemsdele eller tøjet.

Risiko for kvæstelse! Indfør kun granuleringsmateriale i venstre side.

Risiko for kvæstelse!

Ved forvalg af hårdt materiale skal granuleringsmaterialet indføres i venstre side. Følg betjeningsanvisningerne.

Risiko for kvæstelse!

Risiko for tilbageslag af granuleringsmateriale. Der må ikke være uvedkommende i fareområdet. Minimumsafstand 15 m.

Forvalg af hårdt materiale til granulering af træ- og hækkeklip samt stærkt og forgrenet grenmateriale.

Forvalg af blødt materiale til granulering af organiske planterester såsom frugt- og grøntsagsaffald, blomstersnit, løv osv.

Aktiveres forvælgeren under den igangværende drift kan maskinen først tages i brug igen efter 6 sekunder.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine med tragtunderdel 1
B Tragtens overdel 1
C Hjulaksel 1
D Hjulfod 1
E Hjulanslag 2
F Skrue M6 x 55 2
G Sekskantmøtrik 2
H Hjul 2
I Hjulkapsel 2
J Hjulprop 2
K Rørformet låsestift 2
L Selvskærende skrue 2 P6 x 50
M Udkastningsspjæld 1
N Udkastningsforlængelse 1
O Liste 1
P Bolt 2
Q Torxskrue P5 x 20 3
R Torxskrue P5 x 10 2
S Sikkerhedsskrue 3
T Monteringsværktøj 1
• Betjeningsvejledning 1

7. Klargøring af maskinen

Undgå at beskadige maskinen! For at undgå skader på maskinen skal alle tilspændingsmomenter i det efterfølgende kapitel "Klargøring af maskinen" overholdes nøje.

7.1 Monter hjulaksel og hjul

• Monter hjulakslen (C) med hjulanslag (E), skruer (F) og sekskantmøtrikker (G) på hjulfoden (D), og skru fast med monteringsværktøjet (T) (4 - 6 Nm).
• Skub hjulet (H) på den monterede hjulaksel.
• Skub hjulproppen (J) i og fastgør, idet den rørformede passtift (K) slås i.
  • Sæt hjulkapslen (I) på.
  • Gentag dette på den anden side.

7.2 Monter undervognen og udkastningsskakten

1 Monter udkastningsforlængelsen

• Anbring basismaskinen (A) på en ca. 15-20 cm høj træklods som vist på billedet.
• Sæt udkastningsforlængelsen (N) med krogene (1) ind i åbningerne (2) på basismaskinen (A) bagfra, og drej den nedefter, så den forreste del på basismaskinen stikker nøjagtigt ind i åbningen på udkastningsforlængelsen.

- Skru skruerne (R) ind i krogenes (1) gevind (1 - 2 Nm).

2 Monter understellet

• Skub understellet med begge hjulfødder (3) ind i føringerne på basismaskinen (4) indtil anslag.
• Tryk hjulfoden med bøjningen (5) ind i udsparingen på udkastningsforlængelsen (6).
• Stik skruerne (L) gennem åbningerne på hjulfødderne (7), og spænd dem til (3 - 4 Nm).

3 Monter listen

Hjulfodens (5) hvælvning skal ligge nøjagtigt i udsparingerne på udkastningsforlængelsen (6).

• Læg listen (O) på, og skru skruerne (Q) i (1 - 2 Nm).
• Stil maskinen op.

4 Monter udkastningsspjældet

- Hægt udkastningsspjældet (M) på, og tryk boltene (P) ind (anvend evt. en gummihammer). Når det hægtes i, skal det kontrolleres, at ribberne (8) t.v. og t.h. inden i spjældet ligger nøjagtigt i udkastningsforlængelsens (9) føringsnot.

7.3 Åbn og luk udkastningsspjældet

Åbn udkastningsspjældet:

- Klap udkastningsspjældet (1) op under granuleringen, så låselasken (2) i udkastningsforlængelsen går i hak.

Luk udkastningsspjældet:

- I forbindelse med transport eller pladsbesparende opbevaring løftes låselasken (2) let op, og udkastningsspjældet (1) klappes ned.

7.4 Monter tragtens overdel

Tragten kan kun monteres med et særligt værktøj fra forhandleren. STIHL anbefaler en STIHL-forhandler.

• Sæt tragtens overdel (B) på tragtens underdel (1).
• Klap stænkbeskyttelsen (2) opefter og hold den som vist på billedet.
• Skru skruerne (S) i.

8. Arbejdsanvisninger

8.1 Hvilket materiale kan bearbejdes?

Kompostkværnen GHE 355 kan både bearbejde blødt materiale og hårdt materiale.

Blødt materiale:

Organiske planterester såsom frugt- og grønsagsaffald, blomstersnit, løv osv.

Hårdt materiale:

Træ- og hækkeklip samt kraftigt og forgrenet grenmateriale.

Træ- og hækkeklip bør bearbejdes med det samme, da der opnås en bedre granuleringseffekt, når granuleringsmaterialet er frisk end ved tørt eller vådt materiale. Bearbejdningen af tørt granuleringsmateriale øger risikoen for tilbageslag. Brugeren kan blive alvorligt kvæstet af grene, der slynges tilbage.

Risiko for kvæstelse!

Overhold altid den korrekte indstilling af granuleringsmaterialet på maskinen ved granulering af hårdt materiale (⇒ 10.7). Indstillingen af typen af granuleringsmateriale bestemmer knivenes omdrejningsretning. Brugeren kan blive alvorligt kvæstet af granuleringsmateriale, der slynges tilbage, hvis indstillingen er forkert.

8.2 Hvilket materiale kan ikke bearbejdes?

Sten, glas, metaldele (tråde, søm...) eller plastik må ikke puttes i kompostkvænen.

Grundregel:

Materialer, som ikke hører til kompostbunken, skal heller ikke forarbejdes af kompostkværnen.

8.3 Maksimal grendiameter

Maksimal prendiameter

GHE 355: 35 mm

GHE 375: 40 mm

Forsigtig!

Når der indføres flere tynde grene på samme tid, må summen af de enkelte grendiametre ikke overstige den maksimale grendiameter.

Den bedste granulering opnås med friskklippet træ- og hækkeklip.

8.4 Brugerens arbejdsområde

Brugeren skal af sikkerhedsmæssige grunde opholde sig i arbejdsområdet under hele arbejdet (gråt område).

For ikke at blive truffet af tilbageslynget granuleringsmateriale, må man ikke stå direkte bag kompostkvænen, men let til siden herfor (skraveret område A).

8.5 Rigtig påfyldning af kompostkværnen

Risiko for kvæstelse!

Det skråtstillede knivværk kan slynge grenmateriale tilbage! Brugeren kan blive alvorligt kvæstet ved tilbageslag af grenmateriale. For at undgå kvæstelser som følge af tilbageslag skal kompostkværnen påfyldes korrekt. Når kompostkværnen påfyldes fra bagsiden, dvs. når brugeren står i arbejdsområdet (⇒ 8.4), skal grenmaterialet placeres let skråt og tilføres knivværket iht. symbolet (1) på tragtens venstre væg.

Overhold den anførte maksimale grendiameter under påfyldningen. Tynd ud i grene med kraftige forgreninger, og fjern sideskud. Den store påfyldningsåbning er udelukkende dimensioneret til en bedre optagelse af kraftigt forgrenet grenmateriale.

8.6 Display

Symbolet, der ses på displayet, gælder kun, när elmotoren er i gang. Tænd derfor for kompostkværnen, för displayet kontrolleres. (⇒ 10.5)

Når kompostkværnen er tændt, vises granuleringsmaterialet, der skal bearbejdes, med følgende symboler på displayet (1):

Træ- og hækkeklip samt kraftigt og forgrenet grenmateriale.

Organiske planterester såsom frugt- og grønsagsaffald, blomstersnit, løv osv.

8.7 Korrekt belastning af maskinen

Kompostkværnens elmotor eller forbrændingsmotor må kun belastes så meget, at motorens omdrejningstal ikke falder væsentligt. Påfyld altid kompostkværnen jævnt og kontinuerligt. Falder elmotorens eller forbrændingsmotorens omdrejningstal under arbejdet med kompostkværnen, må der ikke påfyldes mere, så elmotoren kan aflastes.

8.8 Overbelastningsbeskyttelse

Hvis der under arbejdet opstår en overbelastning af el-motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk el-motoren fra.

Når kompostkværnen er kølet af i ca. 10 minutter, kan den tages i brug igen. Hvis overbelastningsbeskyttelsen ofte udløses, kan der være følgende årsager:

– Tilslutningsledningen er ikke egnet (⇒ 10.1)
- Nettet er overbelastet
- Maskinen er overbelastet pga. for store mængder granulerbart materiale, eller knivene er slidte

8.9 Hvis kompostkværnens klippeværktøj er blokeret

Er kompostkværnens skæremodul blokeret under granuleringen, skal elmotoren standses med det samme, og kablet trækkes ud. Tag påfyldningstragten af, og fjern årsagen til fejlen.

9. Sikkerhedsanordninger

9.1 El-motor genstartspærre

Start kun maskinen med afbryderen og ikke ved at stikke tilslutningsledningen i stikdåsen.

9.2 Sikkerhedslås

El-motoren eller kompostkniven kan kun startes, når påfyldningstragten er lukket korrekt til. Når den højre lukkeskrue løsnes (set forfra mod maskinen) under driften, standses el-motoren automatisk, og kniven stopper efter nogle få sekunder.

9.3 El-motor udløbsbremse

El-motorens udløbsbremse forkorter udløbstiden, fra maskinen slår fra til knivene står stille, til få sekunder.

Kompostkværnen er udstyret med beskyttelseskapper i påfyldnings- og i udkastningsområdet. Hertil hører hele påfyldningstragten med tragtoverdelen og

stænkbeskyttelse, udkastningsforlængelsen samt udkastningsspjældet.

Beskyttelseskapperne sørger for en korrekt afstand til granuleringsknivene under granuleringen.

10. Tag maskinen i brug

Risiko for kvæstelser!

Læs kapitlet "Sikkerhed" (⇒ 4.) samt alle sikkerhedshenvisninger omhyggeligt igennem, og overhold dem, før kompostkværnen sættes i drift.

- Tilslut kun el-motoren som beskrevet i betjeningsvejledningen. (⇒ 10.5)

10.1 Elektrisk tilslutning af kompostkværn

Risiko for kvæstelse!

Følg alle sikkerhedsanvisningerne i kapitlet "Advarsel – fare på grund af elektrisk strøm" (⇔ 4.2).

Kompostkværnen i den engelske model har et 10 m langt tilslutningskabel med et specielt stik.

Der er integreret en stiksikring i dette stik.

Spændingen skal svare til driftsspændingen (se mærkepladen).

Tilslutningsledningen skal være tilstrækkeligt sikret. (⇒ 17.)

Der må kun anvendes tilslutningsledninger, som ikke er lettere end gummislanger H07 RN-F DIN/VDE 0282.

Stikforbindelserne skal være stænkvandsbeskyttet. Uegnede forlængerledninger medfører effekttab og kan forårsage skader på elmotoren.

Tilslutningsledningens tværsnit skal være mindst 3 x 1,5 mm² for en længde op til 25 m og 3 x 2,5 mm² for en længde op til 50 m.

Tilslutningskablernes koblinger skal være af gummi eller være gummibetrukne og overholde standarden DIN/VDE 0620.

Maskinen skal tilsluttes en strømforsyning med en systemimpedans Z_maks. ved leveringspunktet (hovedtilslutningen) på maksimalt 0,435 ohm (ved 50 Hz). Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholder disse krav. Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

Yderligere oplysninger om nettislutningen fås hos elinstallatøren.

10.2 Sæt netledningen i

Overhold samtlige punkter i kapitlet "Elektrisk tilslutning af maskine", när ledningen vælges (⇒ 10.1).

GHE 355:

- Sæt ledningens kobling i det 3-polede netstik (1) på maskinen.

GHE 375:

- Sæt ledningens kobling i det 5-polede netstik (2) på maskinen.

10.3 Træk stikket ud

Tag ledningen af ved at trække i koblingsstykket. Træk aldrig i kablet.

Trækkes kablet ud under kompostkværnens drift, kan kompostkværnen først sættes i drift igen efter 12 sekunders ventetid.

10.4 Trækaflastning

Under arbejdet forhindrer trækaflastningen, at tilslutningsledningen trækkes af ved en fejl og derved beskadiger strømtilslutningen på maskinen. Derfor skal tilslutningsledningen føres gennem trækaflastningen.

Hægt kablet ind i trækaflastningen:

• Sæt stikket i. (⇒ 10.2)
- Med tilslutningsledningen (1) dannes en løkke, som føres gennem åbningen (2).
- Før så løkken op om krogen (3), og stram den.

Hægt kablet ud af trækaflastningen:

• Løsn ledningens løkke fra krogen (3).
- Træk ledningens (1) løkke ud af åbningen (2).
- Træk evt. stikket ud. (⇒ 10.3)

10.5 Tænd for kompostkvænen

Der må ikke være noget granuleringsmateriale i maskinen, når den startes, da dette kan slynges ud.

Knivskivens spærring skal altid være klappet helt tilbage. (⇒ 11.6)

Står forvælgeren lodret (midterposition), kan kompostkværnen ikke tilsluttes.

• Sæt stikket i. (⇒ 10.2)
- Tryk den grønne tast (1) ind på afbryderen.

Kompostkværnen er startet op.

10.6 Sluk for kompostkvænen

Stands først el-motoren, når der ikke er mere granulerbart materiale i maskinen. Ellers kan knivskiven blokere sig, næste gang maskinen tages i brug.

- Tryk den røde tast (1) ind på afbryderen.

Kompostkværnens el-motor standser og nedbremses automatisk.

Risiko for kvæstelser!

Vær opmærksom på værktøjets efterløb, som varer i flere sekunder efter, at el-motoren er standset.

10.7 Forvælger

Kompostkværnene GHE 355 og GHE 375 kan både bearbejde blødt materiale og hårdt materiale. Granuleringsmetoden indstilles ved at dreje forvælgeren.

Hvis forvælgeren aktiveres under driften eller i elmotorens efterløbstid (elmotoren er endnu ikke standset), efter at kompostkværnen er slukket, kan kompostkværnen først startes efter 6 sekunder af hensyn til sikkerheden. (⇒ 10.5)

Det granuleringsmateriale, der skal bearbejdes, vises først korrekt, när kompostkværnen er tændt.

Risiko for kvæstelse! Indstillingen af typen af granuleringsmateriale bestemmer knivenes omdrejningsretning. Brugeren kan blive alvorligt kvæstet af granuleringsmateriale, der slynges tilbage, hvis indstillingen er forkert.

• Tænd kompostkværnen. (⇒ 10.5) På displayet (1) vises symbolet for det aktuelt indstillede granuleringsmateriale, der skal bearbejdes. (⇒ 8.6)

Ændr indstillingen:

• Sluk kompostkværnen, og vent indtil klippeanordningen står stille. (⇒ 10.6)
  • Drej forvælgeren (2) 180°.
• Tænd igen kompostkværnen. (⇒ 10.5) På displayet (1) vises symbolet for det aktuelt indstillede granuleringsmateriale, der skal bearbejdes. (⇒ 8.6)

10.8 Granulering

• Skub kompostkværnen hen på et jævnt og fast underlag, og kontrollér, at den står sikkert.
• Bær solide beskyttelseshandsker, tag beskyttelsesbriller og høreværn på. (⇒ 4.3)
• Åbn udkastningsspjældet. (⇒ 7.3)
• Sæt stikket i kompostkværnen. (⇒ 10.2)
  • Tænd kompostkværnen. (⇒ 10.5)
• Vent, indtil kompostkværnen har nået det maksimale omdrejningstal (tomgang).
• Kontrollér, om granuleringsmaterialet, der bearbejdes (hårdt materiale eller blødt materiale) svarer til symbolet på displayet. (⇒ 8.6)
• Hvis symbolet på displayet ikke stemmer overens med materialet, skal indstillingen ændres. (⇒ 10.7)
• Påfyld kompostkvænen korrekt med granuleringsmateriale. (⇒ 8.5)
• Sluk kompostkværnen. (⇒ 10.6)

Risiko for kvæstelse!

Hvis et hårdt materiale granuleres med indstillingen for blødt materiale, kan der ske kraftigt tilbageslag af materiale. Brugeren kan blive alvorligt kvæstet ved tilbageslag af granuleringsmateriale.

11. Vedligeholdelse

Risiko for kvæstelse!

For at undgå at elmotoren starter utilsigt, SKAL kablet altid trækkes ud før alle vedligeholdelses- og rengøringsarbejder og i på klippeanordningen.

Risiko for kvæstelse!

Arbejd altid med beskyttelseshandsker. (⇒ 4.3)

Rør aldrig ved knivene, før de står stille.

Henvend dig altid til en forhandler, hvis du ikke har tilstrækkelig viden og information om dette eller mangler de nødvendige hjælpemidler.

STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL forhandler.

STIHL anbefaler originale STIHL reservedele.

11.1 Rengør maskinen

Vedligeholdelsesinterval: After hver brug

Rengør maskinen omhyggeligt efter brug. Omhyggelig behandling beskytter maskinen mod beskadigelse og forlænger levetiden.

Ret aldrig en vandstråle mod dele på elmotoren eller forbrændingsmotoren, pakninger, lejesøler og elektriske komponenter

såsom kontakter. Det kan medføre dyre reparationer.

Kan snavs og fastsiddende rester ikke fjernes med en børste, en fugtig klud eller med en træstav, anbefaler STIHL anvendelsen af et

specialrensemiddel (f.eks. STIHL specialrensemiddel).

Brug ikke aggressive rengøringsmidler.

Rengør knivskiverne med jævne mellemrum.

Maskinen må kun gøres ren i den viste position.

- Demonter påfyldningstragten. (⇒ 11.4)

Rens køleluftføringen (indsugningsspalterne) på el-motorens kabinet for snavs for at opnå tilstrækkelig køling af el-motoren.

11.2 Serviceintervaller

Det anbefales, at kompostkværnen kontrolleres én gang om året af en forhandler.

STIHL anbefaler en STIHL-forhandler.

11.3 Monter påfyldningstragten

Risiko for kvæstelse! Arbejd altid med beskyttelseshandsker! (⇒ 4.3)

Før påfyldningstragten monteres skal det sikres, at klippeanordningen ikke er låst af spærringen.

• Hægt påfyldningstragten (1) ind i fastspændingskrogene på basismaskinen (2), og vip den fremover.
• Skru lukkeskruerne (3) i, og spænd dem til.

Kontrollér efter monteringen visuelt, om påfyldningstragten er sat korrekt ind i fastspændingskrogene.

11.4 Demonter påfyldningstragten

Risiko for kvæstelse! Træk netstikket ud, før lukkeskruerne løsnes. Arbejd altid med beskyttelseshandsker! (⇔ 4.3)

• Løsn lukkeskruerne (1), og skru dem ud.
• Vip påfyldningstragten (2) bagud, og tag den af.

11.5 Serviceinterval knivsæt

Vedligeholdelsesinterval: Før hver brug

Kontroller knivsættet (bestående af knivskive, granuleringsknive, låseskive, klemmering og skrue) for slid, fast sæde, ridser eller andre beskadigelser.

11.6 Demonter knivsættet

Risiko for kvæstelse! Arbejd altid med beskyttelseshandsker! (⇒ 4.3)

Rør aldrig ved knivene, før de står stille.

1 Fastgør knivskiven

• Demonter påfyldningstragten. (⇒ 11.4)
• Drej knivskiven (1) til den viste position, og klap spærringen (2) helt op.

2 Løsn knivsættet

• Løsn skruen (3) med monteringsværktøjet (T), og skru den helt ud.
• Tag skruen (3), låseskiven (4) og klemringen (5) af.

3 Tag vingeknivene af

• Klap spærringen (2) tilbage.
  • Løft knivskiven (1) af.

11.7 Monter knivsættet

Risiko for kvæstelse! Arbejd altid med beskyttelseshandsker! (⇒ 4.3)

Udfør en synskontrol, før knivsættet monteres, og kontrollér, om knivskiven og alle granuleringsknive er i orden og der ikke er hakker, ridser eller brud på dem.

Rengør knivholderen på maskinen, knivskiven og granuleringsknivene, før knivsættet monteres.

Knivskiven samt snittekniven og de tre vingeknive er udstyret med en fortandet knivholder. Dermed sikres det, at klippeanordningen altid monteres korrekt, da knivene kun kan sættes i den korrekte position på knivholderen.

1 Sæt knivskiven på

- Sæt knivskiven (1) på knivholderen. Vær opmærksom på fortandingen på knivholderen.

2 Fastgør knivsættet

- Drej knivskiven (1) til den viste position, og klap spærringen (2) helt op.

Numrene (3) på vingeknivenes inderside angiver monteringsrækkefølgen.

4 Fastgør knivsættet

• Sæt klemringen (7) på, og fastgør den sammen med låseskiven (8) og skruen (9).
• Spænd skruen (9) ved hjælp af monteringsværktøjet (T) (45 - 50 Nm).
• Klap spærringen (2) tilbage igen.
  • Monter påfyldningstragten. (⇒ 11.3)

11.8 Slidgrænser for knivene

De pågældende knive skal vendes eller udskiftes, før de anførte slidgrænser nås. STIHL anbefaler en STIHL-forhandler.

1 Knivoversigt

- 1 kombikniv (1)

- 3 vingeknive (2)

- 2 riveknive (3)

• Demonter knivsæt. (⇒ 11.6)

2 Kombiknive

- Læg en lineal (5) an mod kombiknivens (4) referencekant. Afstanden (A) mellem skærkanten og linealen viser sliddet.

Maksimal slidgrænse (A) kombikniv (1): A = 5 mm

3 Vingeknive

Målemetoden og den anførte værdi er ens for alle tre vingeknive.

Der kan opstå usymmetrisk slid på vingeknivene på grund af uens påvirkning af skærekanterne.

- Mål knivbredden langs med skærkanten ved to til tre målepunkter. Anvend den mindste værdi.

Minimal knivbredde (B)

Vingekniv (2):

B = 40 mm

4 Riveknive

Målemetoden og den anførte værdi er ens for begge riveknive.

Der kan opstå usymmetrisk slid på riveknivene på grund af uens påvirkning af skærekanterne.

- Mål knivbredden langs med skærkanten ved to til tre målepunkter. Anvend den mindste værdi.

Minimale knivbredder (C, D) Riveknive (3):

C = 23 mm

D = 16 mm

11.9 Slib granuleringsknivene

Det anbefales, at slibning af alle granuleringsknive kun udføres af en forhandler. Sløve og forkert slebne knive (forkert slibevinkel, ubalance på grund af ujævnt slebne knive osv.) øger risikoen for tilbageslag. Brugeren kan blive alvorligt kvæstet ved tilbageslag af granuleringsmateriale. Desuden kan kompostkværnens funktion (indtrækning af granuleringsmaterialet, skærenes stabilitet osv.) forringes.

• Demonter knivsættet. (⇒ 11.6)

Slibevinkel:

Granuleringsknivenes slibevinkel er altid 30°.

Vejledning til slibning af granuleringsknivene:

Granuleringsknivene skal slibes under hensyntagen til nedenstående punkter:

• Knivene skal afkøles under slibningen, f.eks. med vand. De må ikke blive blå, da skæreevnen i så fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.

- Kontrollér knivene for beskadigelser inden monteringen: Knivene skal udskiftes, hvis der er synlige hakker eller ridser, eller hvis skærene har nået slidgrænsen.

- Slib knivskærene iht. oplysningerne om skærevinklen.

- Slib knivene mod skæret.

Hjulenes lejer er vedligeholdelsesfrie.

Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Opbevar kun maskinen i en driftssikker tilstand.

Alle møtrikker, bolte og skruer skal være fastspændte, udskift ulæselige fare- og advarselshenvisninger på maskinen,

kontroller hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen.

Ved længere tids driftspause (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

12. Transport

Risiko for kvæstelser! Læs og overhold kapitlet "Sikkerhed", især kapitlet "Maskinens transport" før transporten. (⇒ 4.4)

Transporter kun kompostkværnen med monteret tragt. Før maskinen løftes, kontrolleres den anførte vægt i kapitlet "Tekniske data". (⇒ 17.)

12.1 Træk eller skub kompostkværnen

• Hold kompostkværnen i tragtens overdel (1), og vip den bagud.
• Kompostkværnen kan trækkes eller skubbes langsomt (skridttempo).

12.2 Før du løfter eller bærer kompostkværnen

Bær en egnet beskyttelsesdragt, som dækker underarmene og overkroppen helt.

• 1. person: Tag fat i kompostkværnen i håndtagene på tragten overdel (1).
• 1. person: Tag fat i kompostkværnen på listen for udkastningsforlængelsen (2).
     • Løft kompostkværnen samtidigt.

12.3 Transporter kompostkværnen på en læsseflade

- Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør reb eller seler til hjulfoden (1) eller påfyldningstragten (2).

13. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

El-kompostkværne (STIHL GHE)

Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele.

For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:

1. Sliddele

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- Knivskive

2. Overholdelse af anvisningerne i denne betjeningsvejledning

Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

• ikke tilstrækkeligt dimensioneret tilførsel (tværsnit),
  – forkert elektrisk tilslutning (spænding),
• ændringer af produktet, som ikke er godkendt af STIHL,
• anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet,
• brug af produktet til andet end det af producenten foreskrevne formål,
• anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
  – følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt.

Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler.

STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL-forhandler.

STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Skader på elmotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtag, køleribber, ventilator).
  – Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring,
• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet,
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

14. Standardreservedele

Knivskive komplet

6011 700 5100

Kombiknive

6011 702 5100

Vingekniv 1

6011 702 0300

Vingekniv 2

6011 702 0310

Vingekniv 3

6011 702 0320

Sæt riveknive

6011 007 1000

15. Miljøbeskyttelse

Det granulerbare materiale bør ikke smides i skraldespanden, men derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation efter udløb af den normale brugstid. Ukorrekt bortskaffelse kan være sundhedsskadelig og forurene miljøet.

15.1 Bortskaffelse

Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen.

Risiko for kvæstelser på knivene!

Lad heller ikke en nedslidt kompostkværn være uden opsyn. Sørg for, at maskinen og knivene opbevares utilgængeligt for børn.

16. Overensstemmelseserkl æring

16.1 EU-overensstemmelseserklæring Kompostkværne STIHL GHE 355.0, GHE 375.0

STIHL Tirol GmbH

erklærer, at vi har det fulde ansvar for, at

– Konstruktion: El-kompostkværn
- Fabrikat: STIHL
– Type: GHE 355.0, GHE 375.0
- Forbrugseffekt GHE 355.0: 2500 W
- Forbrugseffekt GHE 355.0 (GB/CH): 2000 W
– Forbrugseffekt GHE 375.0: 3000 W
– Serienummer: 6011

opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de på produktionsdatoen gældende udgaver af følgende standarder: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 og for

• GHE 355.0: EN 50434
  – GHE 375.0: EN ISO 12100 med henvisning til EN 50434.

For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag V.

– Målt lydeffektniveau: 97,4 dB(A)

– Garanteret lydeffektniveau: 100 dB(A)

De tekniske dokumenter opbevares hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på kompostkværnen.

Langkampfen, 01.02.2022

STIHL Tirol GmbH

e.b.

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Hovedafdelingsleder for kvalitet

17. Tekniske data

GHE 355.0 / GHE 375.0:

Serienummer 6011

Frekvens 50 Hz

Kapslingsklasse Stænkvandsbeskyttet (IPX4)

Driftsart P40

40 s belastnings- tid 60 s tomgangstid

Støjniveau på 94 dB(A) arbejdspladsen LpA

Usikkerhed K_pA 3 dB(A)

Vægt 30 kg 29 kg (CH) 32 kg (GB)

GHE 375.0:

Motor, type Elmotor (\~3)

Producent ATB

Type BSRF 0,75/2-C

Spænding 400 V\~

Forbrugseffekt 3000 W

Sikring ^* 10 A

Maksimal

grendiameter 40 mm

Mærkehastighed, elmotor 2810

Måling iht. EN 50434:

Støjniveau på 95 dB(A)

arbejdspladsen LpA

Usikkerhed K_pA 3 dB(A)

Vægt 31 kg

* O B S !

Hvis der anvendes en sikring på mindre end 16 A, kan netsikringen ofte udløses

i forbindelse med opstart, eller hvis maskinen belastes kraftigt.

17.1 REACH

REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier.

Oplysninger om opfyldelse af REACH-

El-motoren starter ikke

Mulig årsag:

– El-motorens værn aktiveret
- Ingen spænding
– Tilslutningsledning/stik, stikforbindelse eller kontakt defekt
- Storbritannien-stikkets sikring ødelagt (gælder kun for maskiner til Storbritannien)
– Påfyldningstragten ikke lukket korrekt – sikkerhedskontakten er aktiveret (sikkerhedslås)
- Knivskiven er blokeret
– Spærringen er ikke stillet tilbage

Afhjælpning:

• Lad maskinen køle af (⇒ 8.8), (⇒ 10.7)
• Kontroller ledningen og sikringen ✗ (⇒ 10.1)
• Kontroller eller udskift kabel, stik, kobling eller afbryder (elektriker) ✗ (⇒ 10.1)
• Udskift sikringen ✗ (⇒ 10.1)
  – Luk påfyldningstragten korrekt, og skru den fast (⇒ 11.3)
  – Demonter påfyldningstragten, og fjern granuleringsrester i kabinettet (OBS: træk strømkablet ud) (⇒ 11.4)
• Stil spærringen tilbage igen (⇒ 11.7)

Fejl:

Nedsat granuleringsydelse

Mulig årsag:

• Sløv kniv
  – Forkert slebet kniv

• For langt strømkabel

• Bøjet knivskive
  – Udskift eller efterslib granuleringsknivene ✕ (⇒ 11.9), (⇒ 11.8)
• Slib kniven korrekt ✕ (⇒ 11.9)
• Anvend et kortere strømkabel (⇒ 10.1)
  – Udfør en synskontrol af knivskiven ✗

Afhjælpning:

Fejl:

Grenmaterialet trækkes ikke ind

Mulig årsag:

• Knivskivens omdrejningsretning er forkert
  – Sløve eller forkert slebne knive

Afhjælpning:

• Ændring af knivskivens omdrejningsretning (⇒ 10.7)
  – Slib kombikniven, og overhold i den forbindelse slibevinklen omhyggeligt ✗ (⇒ 11.9)

Fejl:

Påfyldningstragten kan ikke monteres

Mulig årsag:

- Spærringen er ikke stillet tilbage

Afhjælpning:

- Stil spærringen tilbage (⇒ 11.7)

19. Serviceplan

19.1 Leveringsbekræftelse

Model:

Serienummer:

Dato:

19.2 Servicebekræftelse

Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Drodzy Klienci!

Lõiketerade komplekt

6011 700 5100

Kombitera

6011 702 5100

Tiiviktera 1

6011 702 0300

Tiiviktera 2

6011 702 0310

Tiiviktera 3

6011 702 0320

Haardeterade komplekt

6011 007 1000

15. Keskkonnakaitse
