NAUDOJIMO INSTRUKCIJA GHE 355 STIHL
Nažu nodiluma robežas 404
11.8 Nažu nodiluma robežas
Mielos pirkėjos, mieli pirkėjai,
mes džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius. Taip atsiranda didelio patikimumo gaminiai net ir ekstremaliomis sąlygomis.
STIHL taip pat pasisako už aukštą serviso kokybę. Mūsų specializuoti pardavėjai garantuoja kompetetingas konsultacijas ir mokymus taip pat visapusišką techninę paramą.
Dëkojame, kad pasitikite mumis, ir linkime sëkmingai naudotis ïsigytu STIHL gaminiu.
Dr. Nikolas Stihl
Svarbu! PERSKAITYTI PRIEŠ NAUDOJIMA IR IŠSAUGOTI.

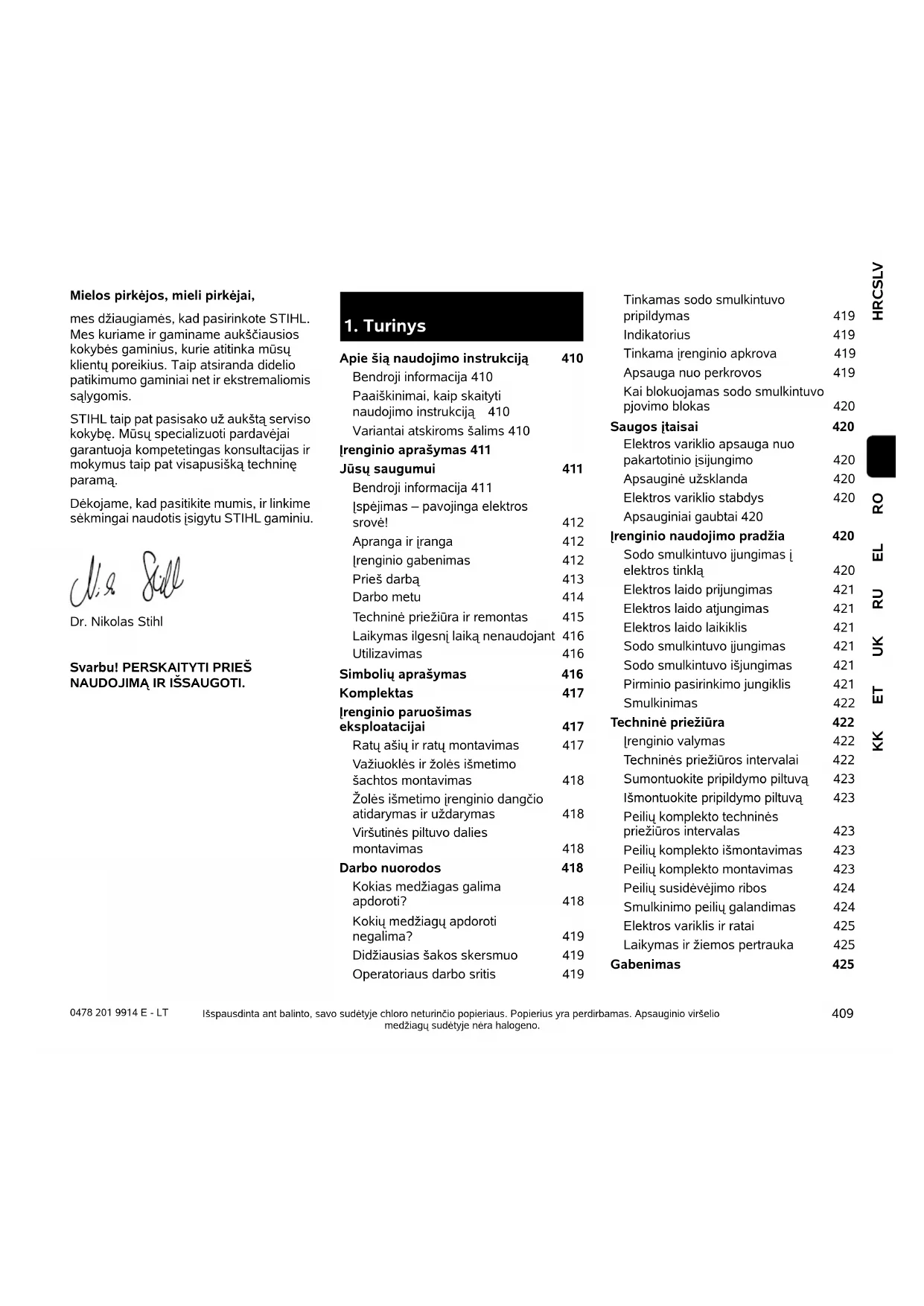

1. Turinys
Apie šią naudojimo instrukciją 410
Bendroji informacija 410
Paaiškinimai, kaip skaityti naudojimo instrukcija 410
Variantai atskiroms šalims 410
Irenginio aprašymas 411
Jūsų saugumui 411
Bendroji informacija 411
lspejimas – pavojinga elektros srovė! 412
Apranga ir jranga 412
[renginio gabenimas] 412
Prieš darba 413
Darbo metu 414
Techninė priežiūra ir remontas 415
Laikymas ilgesnį laiką nenaudojant 416
Utilizavimas 416
Simbolių aprašymas 416
Komplektas 417
Irenginio paruošimas eksploatacijai 417
Ratų ašių ir ratų montavimas 417
Važiuoklės ir žolės išmetimo šachtos montavimas 418
Žolės išmetimo įrenginio dangčio atidarymas ir uždarymas 418
Viršutinės piltuvo dalies montavimas 418
Darbo nuorodos 418
Kokias medžiagas galima apdoroti? 418
Kokių medžiagų apdoroti negalima? 419
Didžiausias šakos skersmuo 419
Operatoriaus darbo sritis 419
Apsauga nuo perkrovos 419
Kai blokuojamas sodo smulkintuvo pjovimo blokas 420
Saugos įtaisai 420
Elektros variklio apsauga nuo pakartotinio [sijungimo] 420
Apsauginė užsklanda 420
Elektros variklio stabdys 420
Apsauginiai gaubtai 420
Irenginio naudojimo pradžia 420
Sodo smulkintuvo ijungimas i elektros tinklą 420
Elektros laido prijungimas 421
Elektros laido atjungimas 421
Elektros laido laikiklis 421
Sodo smulkintuvo jjungimas 421
Sodo smulkintuvo išjungimas 421
Pirminio pasirinkimo jungiklis 421
Smulkinimas 422
Techniné priežiūra 422
lrenginio valymas 422
Techninės priežiūros intervalai 422
Sumontuokite pripildymo piltuvą 423
Išmontuokite pripildymo piltuvą 423
Peilių komplekto techninės priežiūros intervalas 423
Peilių komplekto išmontavimas 423
Peilių komplekto montavimas 423
Peilių susidėvėjimo ribos 424
Smulkinimo peilių galandimas 424
Elektros variklis ir ratai 425
Laikymas ir žiemos pertrauka 425
Gabenimas 425
Sodo smulkintuvo traukimas arba stūmimas 425
Sodo smulkintuvo pakėlimas arba nešimas 425
Sodo smulkintuvo gabenimas ant krovimo platformos 425
Dėvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų 425
Iprastos atsarginės dalys 426
Aplinkos apsauga 426
Utilizavimas 426
Atitikties deklaracija 427
ES atitikties deklaracija. Sodo smulkintuvas STIHL GHE 355.0, GHE 375.0 427
Techniniai duomenys 427
REACH 428
Gedimų paieška 428
Techninės priežiūros planas 429
Perdavimo patvirtinimas 429
Techninės priežiūros patvirtinimas 429
2. Apie šią naudojimo instrukciją
2.1 Bendroji informacija
Ši naudojimo instrukcija yra originali gamintojo naudojimo instrukcija pagal EB direktyvą 2006/42/EC.
STIHL nuolat tobulina savo gaminių asortimentą; todėl pasiliekame teisę atlikti formos, technikos ir įrangos pakeitimus. Dėl šios priežasties pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.
Šioje naudojimo instrukcijoje aprašomi modeliai, kurie yra ne visose šalyse.
Šios naudojimo instrukcijos autorių teisės saugomos. Pasiliekame visas teises, įskaitant kopijavimo, vertimo ir apdorojimo elektroninėmis sistemomis teises.
2.2 Paaiškinimai, kaip skaityti naudojimo instrukcija
Paveiksléliais ir tekstais apibūdinami tam tikri veiksmai.
Visi vaizdiniai simboliai, pritvirtinti prie jrenginio, aiškinami šioje naudojimo instrukcijoje.
Žiūrėjimo kryptis:
žiūrėjimo kryptis naudojimo instrukcijoje „l kaire“ ir „l dešinę“: naudotojas stovi už įrenginio (darbo padėtis).
Skyrių nuorodos:
i atitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda i skyriu: (⇔ 4.)
Teksto pastraipų žymėjimas:
aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose.
Naudojimo veiksmai, kai reikalinga naudotojo pagalba:
- atsuktuvu atsukite varžta (1), suaktyvinkite svirtj (2)...
Bendrieji išvardijimai:
– gaminio naudojimas sporto renginiuose arba varžybose.
Tekstai, kuriuose pateikta papildoma svarbi informacija:
teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais.
Pavojus!
Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų.
Ispėjimas!
Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų.
Atsargiai!
Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos.
Nuoroda
Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų jį valdydami.
Tekstai su nuoroda i paveikslėlj:
paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos pradžioje.
Šis fotoaparato simbolis žymi su aprašomu tekstu susijusi paveikslėlį, esantį atitinkamame naudojimo instrukcijos puslapyje.
2.3 Variantai atskiroms šalims
Skirtingoms šalims STIHL tiekia jrenginius su nevienodais kištukais ir jungikliais.
Paveikslėliuose pavaizduoti įrenginiai su europiniais kištukais. įrenginiai, kurių kištukai yra kitokios konstrukcijos, prie tinklo prijungiami įprasta tvarka.
3. Irenginio aprašymas
1 Pagrindinis jrenginys
2 Apatinė piltuvo dalis
3 Rankena
4 Viršutinė piltuvo dalis
5 Gaubto varžtas
6 Žolės išmetimo šachta
7 Vamzdiné kojelé
8 Ratas
9 Jungiklis
10 Elektros laido laikiklis
11 Kištukas GHE 355
12 Kištukas GHE 375
13 Galios duomenų lentelė su įrenginio numeriu
4. Jūsų saugumui
4.1 Bendroji informacija
Dirbant su jrenginiu, būtina laikytis šių nelaimingų atsitikimų prevencijos taisyklių.
Prieš pradedami naudotis jrenginiu pirmą kartą, atidžiai perskaitykite visą naudojimo instrukciją. Išsaugokite
naudojimo instrukcija, kad galėtumėte ja pasinaudoti ateityje.
Šios atsargumo priemonės yra būtinos jūsų saugai užtikrinti, tačiau išvardytos ne visos. Visada naudokite įrenginį protingai ir atsakingai bei atminkite, kad įrenginio valdytojas arba naudotojas atsako už žalą, padarytą kitiems asmenims arba jų nuosavybei.
Susipažinkite su įrenginio valdymo elementais ir naudojimo taisyklėmis.
Įrenginį leidžiama naudoti tik asmenims, kurie perskaitė naudojimo instrukciją ir susipažino, kaip naudoti įrenginį. Prieš pirmą kartą naudodamas įrenginį, naudotojas turėtų pasistengti išklausyti kvalifikuoto asmens praktinį instruktažą. Naudotojas privalo paprašyti pardavėjo arba kito specialisto paaiškinti, kaip saugiai naudoti įrenginį.
Per ši instruktaža naudotoja privalu informuoti, kad dirbant su jrenginiu reikia būti itin atsargiam ir susikaupti.
Net jei jrenginj naudosite tinkamai, visada galima liekamoji rizika.
Pavojus gyvybei dėl uždusimo! Pavojus uždusti vaikams, žaidžiantiems su pakuoti skirtomis medžiagomis. Pakavimui skirtas medžiagas būtinai saugokite nuo vaikų.
Ši įrengini, įskaitant visus priedus, galima duoti ar paskolinti tik tiems asmenims, kuriems buvo paaiškinta, kaip naudoti ši modelį, arba tiems, kurie yra gerai susipažinę su šio modelio konstrukcija ir naudojimu. Ši naudojimo instrukcija yra įrenginio dalis, ją visada reikia perduoti su įrenginiu.
Užtikrinkite, naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtu valdyti įrenginį ir dirbti su juo. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas ja dirbti gali tik prižiūrimas ar instruktuojamas už ji atsakingo asmens.
Užtikrinkite, kad naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.
Irengini naudokite tik gerai pailsėję, būdami geros fizinės formos ir nuotaikos. Jei turite sveikatos sutrikimų, privalote paklausti savo gydytojo, ar galite dirbti su irenginiu. Išgėrus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų, naudoti irengini draudžiama.
[renginys skirtas naudoti nekomerciniams (privatiems) tikslams.
Dèmesio – nelaimingų atsitikimų pavojus!
STIHL sodo smulkintuvas skirtas nupjautoms šakelėms ir augalų liekanoms smulkinti. Naudojimas kitais tikslais draudžiamas ir gali būti pavojingas arba padaryti žalos įrenginiui.
Sodo smulkintuvo negalima naudoti (išvardyta ne viskas):
- kitoms medžiagoms (pvz., stiklui, metalui) smulkinti,
– šioje naudojimo instrukcijoje neaprašytiems darbams,
– maisto produktams (pvz., ledams, salyklui smulkinti) gaminti.
Saugumo sumetimais draudžiama bet kaip keisti įrenginį, išskyrus kvalifikuoto asmens atliekamus priedų tvirtinimo darbus, kuriuos leidžia daryti STIHL. Be to, dėl atliktų įrenginio pakeitimo darbų netenkama teisės reikšti pretenzijas į garantija. Informacijos apie leidžiamus priedus Jums suteiks STIHL prekybos atstovas.
Ypač griežtai draudžiami jrenginio pakeitimai, kurie pakeičia galią arba vidaus degimo arba elektros variklio sūkių skaičių.
Draudžiama įrenginiu vežti daiktus, gyvūnus arba žmones, ypač vaikus.
Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvėse, žemės bei miškų ūkyje, būtina elgtis itin atsargiai.
Paleiskite jrenginį iš rankų tik tuomet, kai ji stovi ant lygaus paviršiaus ir negali nuriedėti.
4.2 lspėjimas – pavojinga elektros srovė!
Dêmesio! Elektros smūgio pavojus!
Siekiant užtikrinti saugą, ypač svarbu tinkamai naudoti nepažeistą elektros laidą, tinklo
kištuką, jungikli ir jungiamajį laidą. Norint išvengti elektros smūgio, negalima naudoti pažeistų laidų, jungčių, kištukų arba nurodymų neatitinkančių jungiamųjų laidų.
Todėl reguliariai tikrinkite, ar ant jungiamujų laidų nėra pažeidimo ir senėjimo (trapumo) požymių.
Eksploatuokite jrenginj tik atvynioje elektros laidą.
Jei naudojate būgną laidui suvynioti, prieš pradėdami dirbti visada jį l išvyniokite iki galo.
Niekada nenaudokite pažeisto ilginamojo laido. Pažeistą laidą pakeiskite nauju ir jokiu būdu nebandykite taisyti ilginamųjų laidų.
Jei eksploatuojant pažeidžiamas elektros laidas ar ilgintuvas, iš karto atjunkite srovės tiekimą i elektros laidą ar ilgintuvą. Niekada nelieskite pažeisto elektros laido ar ilgintuvo.
Irenginio naudoti negalima, jei laidai yra pažeisti arba susidėvėję. Ypač svarbu patikrinti, ar ant elektros tinklo laido nėra pažeidimo ir senėjimo požymių.
Elektros laidų techninę apžiūrą ir remontą gali atlikti tik specialų išsilavinimą turintys kvalifikuoti asmenys.
Elektros smūgio pavojus!
Pažeisto laido nejunkite i elektros tinklą ir nesilieskite prie jo, kol jis nebus išjungtas iš elektros tinklo.
Pjovimo blokus (peilius) galite liesti tik, kai jrenginio laidas yra ištrauktas iš tinklo.
Visada pasirūpinkite, kad naudojami elektros laidai būtų tinkamai izoliuoti.
Nedirbkite lyjant ir drègnoje aplinkoje.
Naudokite tik nuo drėgmės apsaugotus, išorės darbams skirtus ilginamuosius laidus,
tinkamus naudoti su įrenginiu (⇒ 10.).
Jungiamajī laidą atjunkite laikydami už kištuko ir kištukinio lizdo, niekuomet netraukite už paties jungiamojo laido.
Nepalikite jrenginio be priežiūros lyjant lietui.
Jei jrenginj jungiate prie elektros generatoriaus, atkreipkite dèmesi i tai, kad del srovès svyravimų nebūtų pažeistas jrenginys.
Irengini junkite tik prie elektros srovės, kuri yra apsaugota automatiniu jungikliu su ne didesne kaip 30 mA išjungimo srove. Daugiau informacijos galės suteikti kvalifikuotas elektrikas.
4.3 Apranga ir jranga
Dirbdami visada avékite tvirtus batus su profiliuotais puspadžiais. Niekada nedirbkite
basomis arba, pavyzdžiui, apsiavę lengva avalyne.
Dirbdami, o ypač atlikdami techninės priežiūros darbus ir transportuodami prietaisą, visada mūvėkite apsaugines
odines pirštines uždaru rankogaliu.
Visada dirbkite užsidėję apsauginius akinius ir klausos organų apsaugą. Jų nenusiimkite visą darbo laiką.
Dirbdami su jrenginiu, vilkėkite tam tikslui pritaikytus, prigludusius drabužius, t. y. kombinezona, ne darbini
apsiaustą. Dirbdami su įrenginiu neryšekite šaliko, kaklaraiščio, papuošalu, kabančių kaspinų, juostų ir kitų laisvų drabužių detalių.
Per visą darbo laiką ir atlikdami bet kokius darbus su įrenginiu ilgus plaukus suriškite bei apsaugokite paslėpdami (po skarele, kepure ir t. t.).
4.4 |renginio gabenimas
Dirbkite tik su apsauginėmis pirštinėmis, (⇒ 4.3) kad jūsų nesužeistų aštriabriaunės ir karštos įrenginio dalys.
Irengini gabenkite tik išjunge elektros variklj. Prieš gabendami išjunkite elektros variklj, palaukite, kol sustos peiliai, ir ištraukite tinklo kištuka.
I kitą vieta irengini galima gabenti tik atvėsus elektros varikliui.
[rengin] gabenkite tik tada, kai pripildymo piltuvas yra tinkamai sumontuotas. Pavojus susižeisti neuždengtais peiliais!
Atkreipkite dėmesi i įrenginio svorį, ypač virstant.
Naudokite tinkamą pagalbinę krovimo irangą (krovimo rampas, keliamuosius įtaisus).
[renginj ant krovimo paviršiaus pritvirtinkite tinkamų matmenų tvirtinimo priemonėmis (diržais, lynais ir t. t.). Tvirtinkite prie šioje naudojimo instrukcijoje nurodytų tvirtinimo taškų. (⇒ 12.3)
[rengin] traukite arba stumkite tik ėjimo greičiu. Nevilkite!
Gabendami [rengini], laikykitės nacionalinių [statymų, ypač susijusių su krovinio sauga ir daiktų gabenimu ant krovimo platformų.
4.5 Prieš darba
Užtikrinkite, kad su įrenginiu dirbtų tik asmenys, susipažinę su naudojimo instrukcija.
Laikykitės vietos taisyklių dėl sodo įrenginių su vidaus degimo arba elektros varikliu naudojimo trukmės.
Prieš naudodami jrenginj pakeiskite visas sugedusias, susidėvėjusias ir pažeistas dalis. Ant jrenginio esančias nejskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų ir visų kitų atsarginių dalių įsigysite iš STIHL prekybos atstovo.
Pavojus susižeisti!
Susidėvėjusios ar pažeistos dalys (pvz., buki peiliai) gali turėti įtakos įrenginio saugumui ir sužeisti naudotoja.
Prieš pradedant eksploatuoti [rengin] reikia patikrinti ir [sitikinti, ar:
- jrenginys yra nepriekaištingos būklės. Tai reiškia, kad dangčiai ir apsauginiai įtaisai yra savo vietose ir nepriekaištingos būklės;
- elektros laidas ijungtas i pagal atitinkamas taisykles jrengta kištukinj lizda.
– jungiamojo ir ilginamojo laidų izoliacija, kištukas bei jungtis yra nepriekaištingos būklės.
- nesusidėvėjo ir nėra pažeistas visas įrenginys (elektros variklio korpusas, apsauginiai įtaisai, tvirtinimo elementai, peilis, peilių velenas, peilių diskai ir t. t.).
- lrenginyje nėra susmulkintos medžiagos, o pripildymo piltuvas yra tuščias.
- Idēti ir gerai priveržti visi varžtai, veržlės ir kiti tvirtinimo elementai. Prieš pradėdami eksploatuoti įrenginį, priveržkite atsilaisvinusius varžtus ir veržles (atkreipkite dėmesį i sukimosi momentą).
- Pirminio pasirinkimo jungikliu iš anksto nustatomas susmulkintos medžiagos tipas (kieta ar minkšta medžiaga).
Pavojus susižeisti! Nuo susmulkintos medžiagos tipo nustatymo priklauso peilių sukimosi kryptis. Neteisingai nustačius parametrus, naudotojas gali rimtai susižaloti del atšokusios susmulkintos medžiagos.
Irenginj naudokite tik lauke, bet ne arti sienos ar kito nejudančio daikto, kad sumažintumėte pavojų susižaloti ir patirti materialinę žalaą (kitaip naudotojui sunku manevruoti, gali sudužti stiklai, būti įbrėžti automobiliai ir t. t.).
Irenginys turi būti stabiliai pastatytas ant lygaus ir tvirto paviršiaus.
Nenaudokite jrenginio ant gristo, smėliu barstyto paviršiaus, nes išsviedžiama arba išsukta medžiaga gali sužeisti.
Prieš pradėdami naudoti įrenginį, kaskart įsitikinkite, ar jis tinkamai uždarytas. (⇒ 11.3)
Susipažinkite su jungiklio naudojimu, kad avarinėse situacijose reaguotumėte greitai ir tinkamai.
Pripildymo piltuvo apsauga nuo apipurškimo turi uždengti pildymo angą ir būti nepažeista – pažeistą apsaugą nuo apipurškimo pakeiskite.
Pavojus susižeisti!
Eksploatuokite jrenginį tik jį tinkamai sumontavę. Jei jrenginyje trūksta dalių (pvz., ), nebesilaikoma nustatytų saugos atstumų, be to, gali sumažėti jrenginio stabilumas.
Prieš eksploatacijos pradžią apžiūrėkite, ar įrenginys yra tinkamos būklės!
Tinkamos reiškia, kad įrenginys yra iki galo sumontuotas, ypač:
- viršutinė piltuvo dalis sumontuota apatinės piltuvo dalies;
– pripildymo piltuvas yra sumontuotas ant pagrindinio jrenginio ir abu gaubto varžtai yra tvirtai priveržti rankomis;
– visiškai sumontuotas ratus laikantis rémas; -
imontuoti abu ratai;
-
yra visi apsauginiai įtaisai (žolės išmetimo šachta, apsauga nuo apipurškimo ir t. t.) ir jie yra tvarkingi;
-- sumontuotas pjovimo blokas (peilių diskas); - tinkamai sumontuoti visi peiliai.
Draudžiama išmontuoti arba išjungti įtaisytus įrenginio perjungimo ir saugos įtaisus.
Apžiūrėkite, ar peilių diskai nepažeisti ir nedeformuoti (nesulinkę), jei reikia, juos pakeiskite.
4.6 Darbo metu
Niekada nedirbkite, kai pavojaus zonoje yra gyvūnų arba asmenų, ypač vaikų.
Nedirbkite su jrenginiu per lietu, audra, o ypač – žaibuojant.
Kai pagrindas drėgnas, dėl mažesnio stabilumo kyla didesnis nelaimingų atsitikimų pavojus.
Dirbkite itin atsargiai, kad nepaslystumète. Jei jmanoma, stenkitės nenaudoti irenginio ant drėgno pagrindo.
Dirbkite tik dieną arba esant geram dirbtiniam apšvietimui.
Per visą eksploatacijos laiką darbo sritis turi būti švari ir tvarkinga. Pašalinkite akmenis, šakas, laidus ir t. t., už kurių galėtumėte užkliūti.
Operatorius neturi stovėti aukščiau nei stovi įrenginys.
Paleidimas:
prieš paleisdami jrengini, pastatykite ji i stabilia ir vertikalią padėti. Jokiu būdu nepradėkite eksploatuoti paguldyto jrenginio.
ljunkite įrenginį atsargiai, laikydamiesi skyriuje „lrenginio naudojimo pradžia“ pateiktų nuorodu. (⇒ 10.5)
Paleidžiant vidaus degimo variklj arba jjungiant elektros variklj, negalima stovėti priešais žolės išmetimo angą.
Paleidžiamame arba jungiamame sodo smulkintuve neturi būti smulkinamos medžiagos. Kitaip smulkinama medžiaga gali būti išsviesta ir gali sužeisti.
Paleidžiamo jrenginio negalima versti.
Venkite per dažno junginėjimo, t. y. „nežaiskite“ su jungikliu.
Elektros variklio perkaitimo pavojus!
Intensyvaus darbo metu šio įrenginio sukelti įtampos svyravimai, esant nepalankiam elektros srovės tiekimui, gali sutrikdyti kitų prie tos pačios elektros grandinės prijungtų prietaisų veikimą.
Tokiu atveju reikia imtis atitinkamų priemonių (pvz., prijungti prie kitos elektros grandinės arba prie elektros grandinės su mažesne pilnutine varža).
Darbas:
Pavojus susižeisti!
Niekada nekiškite rankų ar kojų virš besisukančių įrenginio dalių, po jomis ar prie jų.
Veikiant jrenginiui, veidą ir kitas kūno dalis patraukite nuo pripildymo piltuvo viršaus ir žolės išmetimo angos priekio. Galva ir kūnas visada turi būti tinkamu atstumu nutolę nuo pildymo angos.
Rankų, kitų kūno dalių arba drabužių niekada nekiškite i pripildymo piltuvą arba žolės išmetimo šachtą. Kyla didelis
akių, veido, pirštų, rankų ir t. t. sužalojimo pavojus.
Visada išlaikykite pusiausvyrą ir stovėkite tvirtai. Nesilenkite i priekį.
Eksploatuojant draudžiama judinti apsaugą nuo apipurškimo (pvz., nuimti, kelti i viršų, prispausti, pažeisti ir t. t.).
Norėdamas pripildyti, naudotojas turi stovėti aprašytoje operatoriaus darbo srityje. Per visą įrenginio eksploatavimo laiką stovėkite darbo srityje, o ne išmetimo zonoje. (⇔ 8.4)
Pavojus susižeisti!
Eksploatuojant smulkinama medžiaga gali būti išsviesta atgal aukštyn. Naudotojas gali rimtai susižaloti veidą, akis ir rankas. Todėl dėvėkite apsauginius akinius ir mūvėkite apsaugines pirštines (⇒ 4.3) ir laikykite galvą atokiau nuo pildymo angos.
Veikiant vidaus degimo arba elektros varikliui, niekada neapverskite jrenginio.
Jei eksploatuojant jrenginys apvirsta, nedelsdami išjunkite elektros variklj ir ištraukite tinklo kištuka.
Jei dirbdami su irenginiu keičiate smulkinamos medžiagos rūšj, išjunkite irenginj ir palaukite, kol peiliai sustos. Tada nustatykite išankstinio pasirinkimo jungiklj i pakeistą medžiagos tipą (kieta medžiaga arba minkšta medžiaga).
Jei pirminio pasirinkimo jungiklis paspaudžiamas jrenginiui veikiant, jl vėl bus galima pradėti naudoti tik praėjus 6 sekundėms.
Pavojus susižeisti!
l sodo smulkintuvą kraunamos nupjautos šakelės gali būti išsviestos. Naudotojas gali sunkiai susižaloti dėl išsviestos susmulkintos medžiagos. Mūvėkite apsaugines pirštines ir dėvėkite apsauginius akinius(⇒ 4.3)!
Atkreipkite dėmesį, kad smulkinamos medžiagos dalelės neužkištų žolės išmetimo šachtos, nes jos gali būti išsviestos arba pabloginti smulkinimą.
Pripildant sodo smulkintuvą, reikia użtikrinti, kad i smulkinimo kamerą nepatektų tokių svetimkūnių, kaip metalinės ar plastikinės dalys, akmenys, stiklas ir t. t., nes jie gali būti išsviesti iš pripildymo piltuvo ir padaryti žalos.
Pavojus susižeisti!
Naudotojas gali sunkiai susižaloti dėl išsviestos susmulkintos medžiagų ir svetimkūnių. Saugokite įrenginį nuo svetimkūnių ir nedelsdami pašalinkite užsikimšimus.
Atkreipkite dėmesį i pjovimo įrangos papildomą veikimą. Kol ji sustoja, praeina kelios sekundės.
Išjunkite elektros varikli, ištraukite tinklo kištuka ir palaukite, kol visi besisukantys įrankiai visiškai sustos:
- prieš palikdami [rengin] be priežiūros ar baigę darba;
- prieš įrenginį perkeldami į kitą vieta, keldami, nešdami, paversdami, stumdami arba traukdami;
- jei norite atsukti gaubto varžtus ir atidaryti jrengini;
– prieš gabendami irengini;
– prieš tai, kai iš pjovimo bloko, pripildymo piltuvo arba žolės išmetimo kanalo išimsite įstrigusius daiktus arba kamščius;
– prieš atlikdami darbus prie peilių disko; - prieš tikrindami ar valydami jrengini arba prieš atlikdami kitus darbus prie jo.
Jei i pjovimo irangą patenka svetimkūnių arba įrenginys pradeda skleisti nejprastus garsus, nejprastai vibruoja, nedelsdami išjunkite elektros variklj ir palaukite, kol įrenginys sustos. Ištraukite tinklo kištuka, išimkite pripildymo piltuvą ir atlikite šiuos veiksmus:
– patikrinkite, ar nepažeistas irenginys, ypač pjovimo blokas (peilis, peilių diskas, peilių laikiklis, peilio varžtas, spaudžiamasis žiedas), ir paveskite specialistui atlikti reikiamus remonto darbus. Tik tada vėl galėsite ijungti irenginį ir su juo dirbti;
– patikrinkite, ar tvirtai sumontuotos visos pjovimo bloko dalys, jei reikia, priveržkite varžtus (atkreipkite dėmesį i priveržimo momentus);
- paveskite specialistui pakeisti pažeistas dalis arba jas suremontuoti. Keičiamų dalių savybės turi būti tokios pačios.
4.7 Techninė priežiūra ir remontas
Prieš atlikdami techninės priežiūros (valymo, remonto ir kt.) darbus, tikrindami, ar jungiamasis laidas nesusipynęs
ir nepažeistas, pastatykite [rengin] ant tvirto, lygaus pagrindo, išjunkite elektros varikli ir ištraukite tinklo kištuka.
Prieš atlikdami bet kokius techninės priežiūros darbus, leiskite įrenginiui maždaug 5 minutes atvėsti.
Tik igaliotajam elektrikui leidžiama atlikti elektros tinklo laido remonta arba keisti pati laidą.
Prieš atlikdami pjovimo įrangos techninę priežiūrą, žiūrėkite, kad nepaisant blokavimo įrangos pjovimo įranga galėtų suktis net tada, kai išjungtas maitinimas.
Jei, atliekant techninės priežiūros darbus, konstrukcinės dalys arba apsauginiai įtaisai buvo nuimti, juos reikia vėl sumontuoti atgal.
Valymas
Baigę dirbti, visą irenginį kruopščiai išvalykite. (⇒ 11.1)
Niekada nenaudokite aukšto slėgio įrenginio ir neplaukite įrenginio po tekančiu vandeniu (pvz., su sodo žarna). Nenaudokite agresyviųjų valiklių. Jie gali pažeisti plastiką ir metalą. Tai gali pakenkti STIHL įrenginio saugai.
Techninės priežiūros darbai:
Leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visus kitus darbus būtina pavesti prekybos atstovui.
Jei jums trūksta reikalingų žinių ir pagalbinių priemonių, visada galite kreiptis į prekybos atstovą.
STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas.
STIHL prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.
Naudokite tik tuos įrankius, padargus, priedus ir techniškai lygiavertes dalis, kurias STIHL leido naudoti šiam įrenginiui, kitaip gali kilti nelaimingų atsitikimų pavojus ir gali būti sužaloti asmenys arba pažeistas įrenginys. Kilus klausimų, kreipkitės į prekybos atstovą.
STIHL originalių įrankių, priedų ir atsarginių dalių savybės optimaliai pritaikytos įrenginiui bei naudotojo
poreikiams. Originalias STIHL atsargines dalis atpažinsite iš STIHL atsarginės dalies numerio, užrašo STIHL ir, jei reikia, iš STIHL atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas.
lspejamieji ir nurodomieji lipdukai visada turi būti švarūs ir įskaitomi. Pažeistus arba atsiklijavusius lipdukus pakeiskite naujais originaliais lipdukais, jų galite įsigyti iš STIHL prekybos atstovo. Jeigu kurią nors konstrukcinę dalį keisite nauja, nepamirškite prie jos priklijuoti tokį patį lipduką.
Darbus prie pjovimo įrangos atlikite tik mūvėdami apsaugines pirštines, (⇔ 4.3) būkite itin atsargūs.
Gerai priveržkite visas veržles, kaiščius ir varžtus, ypač visus pjovimo bloko tvirtinimo varžtus, kad įrenginį būtų saugu naudoti.
Reguliariai tikrinkite visą įrenginį (pvz., jei jo nenaudosite žiemą), ar jis nesusidėvėjo ir nėra pažeistas. Saugumo sumetimais susidėvėjusias arba pažeistas dalis nedelsdami pakeiskite, kad įrenginys visada būtų saugus eksploatuoti.
4.8 Laikymas ilgesni laiką nenaudojant
Prieš pastatydami įrenginį uždaroje patalpoje, leiskite jam maždaug 5 minutes atvėsti.
[sitikinkite, ar irenginys apsaugotas nuo nesankcionuoto naudojimo (pvz., nuo vaiku).
Prieš padėdami įrenginį (pvz., žiemai), jį kruopščiai išvalykite.
Laikykite jrenginj nepriekaištingos būklės.
Laikykite jrenginj ant lygaus pagrindo, kad jis negalétu nuriedéti.
Sodo smulkintuvą i laikymo vietą padėkite tik sumontavę pripildymo piltuvą. Pavojus susižaloti prisilietus prie neuždengtų peilių!
4.9 Utilizavimas
Atliekos gali padaryti žalos žmonėms, gyvūnams ir aplinkai, todėl jas reikia tinkamai utilizuoti.
Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į antrinio perdirbimo centra arba prekybos atstovą. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.
Isitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami įrenginį, padarykite jį netinkamą naudoti. Norėdami išvengti nelaimingų atsitikimų, atjunkite elektros tinklo laidą arba jungiamajį elektros variklio laidą.
5. Simbolių aprašymas
Dèmesio!
Prieš pradėdami naudoti irengini, perskaitykite jo naudojimo instrukciją.
Pavojus susižeisti!
Neleiskite pašaliniams asmenims būti pavjoaus zonoje.
Pavojus susižeisti!
Besisukantys įrankiai! Veikiant įrenginiui, rankų ir kojų nelaikykite prie angų.
Verletzungsgefahr!
Prieš dirbdami su pjovimo įranga, atlikdami techninės priežiūros ar valymo darbus, tikrindami, ar jungiamasis laidas nesusipynęs ir nepažeistas, palikdami įrenginį be priežiūros, išjunkite elektros variklį ir atjunkite elektros tinklo laidą nuo įrenginio.
Pavojus susižeisti!
Atmestos šakos ir susmulkinta medžiaga gali pradurti rankas ar pirštus.
Naudokite klausos organų apsaugą.
Nešiokite apsauginius akinius.
Mūvėkite apsaugines pirštines.
Nedirbkite lyjant ir drègnoje aplinkoje.
Pavojus susižeisti!
Pjovimo įranga tebeveikia iš inercijos. Palaukite, kol pjovimo įranga sustos.
Pavojus susižeisti!
Nelipkite ant jrenginio.
Pavojus susižeisti!
Į pripildymo piltuvą arba žolės išmetimo šachtą niekada nekiškite rankų, kitų kūno dalių ir drabužių.
Pavojus susižeisti!
Idėkite smulkinamą
medžiagą tik iš kairės
pusės.
Kai iš anksto pasirenkama kietoji medžiaga, susmulkintą medžiagą jdėkite kairėje pusėje. Vadovaukitės valdymo nurodymais.
Pavojus susižeisti!
Pavojus, kad susmulkinta medžiaga atsitrenks atgal. Pašaliniams asmenims neleiskite būti pavjoaus zonoje. Mažiausias atstumas – 15 m.
Iš anksto atrenkama kieta medžiaga medžių ir gyvatvorių nuopjovoms, taip pat stiprioms ir išsišakojusioms šakėlems smulkinti.
Iš anksto atrenkama
minkšta medžiaga, skirta
organinėms augalinėms
atliekoms, pavyzdžiui, vaisių
ir daržovių atliekoms,
nupjautoms gelėms, lapams
ir kt., smulkinti.
Jei pirminio pasirinkimo jungiklis paspaudžiamas įrenginiui veikiant, jį vėl bus galima pradėti naudoti tik praėjus 6 sekundėms.
6. Komplektas
Pozici Pavadinimas Vnt.
ja
A Pagrindinis jrenginys su apatine piltuvo dalimi 1
B Viršutinė piltuvo dalis 1
C Ratų ašis 1
D Ratus laikantis rémas 1
E Ratų fiksatorius 2
F Varžtas M6 x 55 2
G Šešiabriaunė veržlė 2
H Ratas 2
I Rato gaubtelis 2
J Rato kamštis 2
K Veržiamasis kaištis 2
L Pjaunantis varžtas P6 x 50 2
M Žolės išmetimo įrenginio 1 dangtis
Pozici Pavadinimas Vnt.
ja
N Žolės išmetimo įrenginio ilgintuvas 1
O Juostelè 1
P Kaištis 2
Q „Torx“ varžtas P5 x 20 3
R „Torx“ varžtas P5 x 10 2
S Fiksavimo varžtas 3
T Montavimo jrankis 1
• Naudojimo instrukcija 1
7. lrenginio paruošimas eksploatacijai
Stenkitės nepažeisti įrenginio! Kad nepažeistumėte įrenginio, tiksliai laikykitės tolesniame skyriuje „Įrenginio parengimas eksploatacijai“ nurodytų visų priveržimo momentų.
7.1 Ratų ašių ir ratų montavimas
- Rato ašj (C) su ratų atramomis (E), varžtais (F) ir šešiabriaunėmis veržlėmis (G) pritvirtinkite prie ratus laikančio rémo (D) ir prisukite montavimo įrankiu (T) (4 - 6 Nm).
- Užmaukite ratą (H) ant sumontuotos rato ašies.
- Istumkite rato kamšti (J) ir pritvirtinkite ikaldami veržiamaji kaišti (K).
• Uždėkite rato gaubtelį (I). - Tuos pačius veiksmus pakartokite kitoje pusėje.
7.2 Važiuoklės ir žolės išmetimo šachtos montavimas
1 Žolės išmetimo įrenginio ilgintuvo montavimas
- Pagrindinį įrenginį (A) uždėkite ant maždaug 15–20 cm aukščio medžio gabalo, kaip pavaizduota paveikslėlyje.
- Žolės išmetimo įrenginio ilgintuvą (N) kabliais (1) iš galo įkabinkite į pagrindinio įrenginio (A) angas (2) ir pasukite žemyn taip, kad priekinė pagrindinio įrenginio dalis būtų įlindusi tiesiai į žolės išmetimo įrenginio ilgintuvo angą.
- [kablių gaubtus (1) įsukite varžtus (R) (1–2 Nm).
2 Važiuoklės montavimas
- Važiuoklę su ratus laikančiais rémais (3) stumkite iki galo į pagrindinio įrenginio kreipiklius (4).
- Ratus laikanti rémą su išlinkiu (5) spauskite į žolės išmetimo angos ilginamojo elemento angą (6).
- [kiškite varžtus (L) per angas i ratus laikančius rémus (7) ir priveržkite (3 - 4 Nm).
3 Juostelès montavimas
Ratus laikančio rémo išlinkis (5) turi būti tiksliai žolės išmetimo įrenginio ilgintuvo angose (6).
- Uždėkite juostelę (O) ir įsukite varžtus (Q) (1 - 2 Nm).
- Pastatykite irengini.
4 Žolės išmetimo įrenginio dangčio montavimas
- Užkabinkite žolės išmetimo įrenginio dangtį (M) ir įspauskite kaiščius (P) (galima naudoti plastikinį plaktuką). Užkabindami atidžiai stebėkite, kad briaunos (8) kairiojoje ir dešiniojoje pusėse, vidinėje žolės išmetimo įrenginio dangčio pusėje būtų tiksliai žolės išmetimo įrenginio ilgintuvo (9) kreipiamajame griovelyje.
7.3 Žolės išmetimo įrenginio dangčio atidarymas ir uždarymas
Žolės išmetimo įrenginio dangčio atidarymas:
- norėdami smulkinti, žolės išmetimo įrenginio dangtį (1) atverskite į viršų ir žolės išmetimo įrenginio ilgintuve užfiksuokite fiksatorių (2).
Žolės išmetimo įrenginio dangčio uždarymas:
- norėdami gabenti arba laikyti taip, kad būtų taupoma vieta, fiksatorių (2) šiek tiek pakelkite, o žolės išmetimo įrenginio dangtį (1) nuleiskite žemyn.
7.4 Viršutinės piltuvo dalies montavimas
Piltuvą gali montuoti tik prekybos atstovas, naudodamas specialius įrankius. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.
- Uždėkite viršutinę piltuvo dalį (B) ant apatinės piltuvo dalies (1).
- Apsaugą nuo apipurškimo (2) atlenkite i viršų ir laikykite taip, kaip parodyta paveikslėlyje.
- L sukite varžtus (S).
8. Darbo nuorodos
8.1 Kokias medžiagas galima apdoroti?
Sodo smulkintuvu GHE 355 galima apdoroti ir minkštas, ir kietas medžiagas.
Minkštos medžiagos:
organiniai augalų likučiai, pavyzdžiui, vaisių ir daržovių atliekos, nupjautos gėlės, lapai ir t. t.
Kietos medžiagos:
medžių ir gyvatvorių nuopjovos bei storos ir išsišakojusios nupjautos šakelės.
medžių ir gyvatvorių nuopjovas geriausia smulkinti iš karto baigus dirbti, nes didžiausias našumas pasiekiamas smulkinant šviežią susmulkintą medžiagą, o ne išdžiuvusias ar šlapias medžiagas. Apdorojant sausą susmulkintą medžiagą padidėja išsviedimo pavojus. Naudotojas gali sunkiai susižaloti dėl išsviedžiamų šakų.
Pavojus susižeisti!
Smulkindami kietą medžiaga, laikykitės teisingo susmulkintos medžiagos nustatymo ant įrenginio (⇒ 10.7). Nuo susmulkintos medžiagos tipo nustatymo priklauso peilių sukimosi kryptis. Neteisingai nustačius parametrus, naudotojas gali rimtai susižaloti del atšokusios susmulkintos medžiagos.
8.2 Kokių medžiagų apdoroti negalima?
l sodo smulkintuvą negali patekti akmenų, stiklo, metalinių dalių (vielos, vinių...) arba plastikinių dalių.
Pagrindiné taisyklè:
sodo smulkintuvu negalima smulkinti netinkamų kompostuoti medžiagų.
8.3 Didžiausias šakos skersmuo
Didžiausias šakos skersmuo
GHE 355: 35 mm
GHE 375: 40 mm
Atsargiai!
Kai vienu metu įterpiamos kelios plonos šakos, atskirų šakų skersmenų suma neturi viršyti didžiausio šakos skersmens.
Geriausias smulkinimo našumas pasiekiamas smulkinant šviežiai nupjautas medžių ir gyvatvorių atraižas.
8.4 Operatoriaus darbo sritis
Saugos sumetimais per visą eksploatavimo laiką operatorius turi būti darbo srityje (pilkas plotas).
Kad operatoriaus nepasiektų išsviedžiamos smulkinamos medžiagos, jis turi stovėti ne tiesiogiai už sodo smulkintuvo, o šiek tiek šone (pilkai užbrūkšniuotas plotas A).
8.5 Tinkamas sodo smulkintuvo pripildymas
Pavojus susižeisti!
Istrižai sumontuota peilių įrangą gali išsviesti nupjautas šakeles! Naudotojas gali sunkiai susižaloti dėl išsviestų nupjautų šakelių. Norint išvengti sužeidimų dėl išmetimo atgal, sodo smulkintuvą svarbu pripildyti tinkamai. Kai sodo smulkintuvas pildomas iš galinės pusės (t. y. naudotojas stovi darbo srityje) (⇒ 8.4), nupjautos šakelės turėtų būti padedamos įstrižai ir pagal atitinkamą simbolį (1) prakišamos kairiojoje piltuvo sienelėje iki peilių įrangos.
Pildydami atsižvelkite i nurodyta didžiausia šakos skersmeni. Praretinkite stipriai išsišakojusias šakas ir pašalinkite šoninius uglius. Didžioji pildymo anga naudojama tik smarkiai išsišakojusioms nupjautoms šakelėms sudėti.
8.6 Indikatorius
Indikatoriuje vaizduojamas simbolis reikšmingas tik veikiant elektros varikliui. Todel prieš tikrindami indikatorių, ijunkite sodo smulkintuvą. (⇒ 10.5)
ljungus sodo smulkintuvą, indikatoriuje (1) apdorojama smulkinama medžiaga bus rodoma šiais simboliais:
Medžių, gyvatvorių nuopjovos ir kietos bei išsišakojusios nupjautos šakelės.
organiniai augalų likučiai, pavyzdžiui, vaisių ir daržoviu atliekos, nupjautos gėlės, lapai ir t. t.
8.7 Tinkama jrenginio apkrova
Sodo smulkintuvo elektros arba vidaus degimo variklis gali būti apkraunamas tik tiek, kad dėl to žymiai nesumažėtų sūkių skaičius. Visada pripildykite sodo smulkintuvą nepertraukiamai ir tolygiai. Jei, dirbant sodo smulkintuvu, elektros variklio sūkių skaičius sumažėja, daugiau į įrenginį medžiagų nepilkite, kad sumažėtų elektros arba vidaus degimo variklio apkrova.
8.8 Apsauga nuo perkrovos
Jei dirbant elektros variklis per daug apkraunamas, jmontuota apsauga nuo perkrovos elektros variklj automatiškai sustabdo.
Maždaug po 10 minučių atvėsimo laiko sodo smulkintuvą galima pradėti eksploatuoti vėl. Jei apsauga nuo perkrovos dažnai suveikia, to priežastis gali būti:
– netinkamas jungiamasis laidas
(⇒ 10.1);
- tinklo perkrova;
- irenginio perkrova del per didelio smulkinamos medžiagos kiekio arba atšipusių peilių.
8.9 Kai blokuojamas sodo smulkintuvo pjovimo blokas
Jei smulkinant užsiblokuoja sodo smulkintuvo pjovimo blokas, iš karto išjunkite elektros variklį ir iš tinklo ištraukite elektros laidą. Tuomet nuimkite pripildymo piltuvą ir pašalinkite trikdžių priežastį.
9. Saugos įtaisai
9.1 Elektros variklio apsauga nuo pakartotinio jsijungimo
[rengini galima paleisti jungikliu. Jungti jungiamaji laidą i kištukinį lizda nepakanka.
9.2 Apsauginė užsklanda
Elektros variklj ir smulkinimo įrangą leidžiama eksploatuoti tik tinkamai uždarius pripildymo piltuvą. Darbo su įrenginiu metu išsukus dešinjjį gaubto varžtą (jis matomas žiūrint i įrenginį iš priekio), automatiškai išsijungia elektros variklis ir po kelių sekundžių nustoja veikusi smulkinimo įranga.
9.3 Elektros variklio stabdys
Elektros variklio stabdys iki kelių sekundžių sutrumpina sustojimo laiką, per kurį išjungti peiliai sustoja.
9.4 Apsauginiai gaubtai
Sodo smulkintuvo pripildymo ir žolės išmetimo srityje įrengti apsauginiai gaubtai. Tai yra visas pripildymo piltuvas su viršutine piltuvo dalimi ir apsauga nuo apipurškimo, žolės išmetimo įrenginio ilgintuvas ir dangtis.
Kai naudojami apsauginiai gaubtai, smulkinant užtikrinamas saugus atstumas iki smulkintuvo peilių.
10. Irenginio naudojimo pradžia
Pavojus susižeisti!
Prieš pradėdami eksploatuoti sodo smulkintuvą, atidžiai perskaitykite skyrių „Jūsų saugumui“ (⇒ 4.) ir atkreipkite dėmesį i visas saugos nuorodas.
- Junkite elektros varikli tik taip, kaip nurodyta naudojimo instrukcijoje. (⇒ 10.5)
10.1 Sodo smulkintuvo ijungimas i elektros tinklą
Sužalojimo pavojus!
Atkreipkite dėmesį i visas saugos nuorodas, pateiktas skyriuje „Įspėjimas – pavojinga elektros srovė“ (⇔ 4.2).
Didžiajai Britanijai skirtuose sodo smulkintuvų modeliuose yra 10 m ilgio jungiamasis laidas su specialiu kištuku. Šiame Didžiajai Britanijai skirtame kištuke įtaisytas saugiklis.
Tinklo įtampa ir darbinė įtampa turi sutapti (žr. specifikacijų lentelę).
Elektros tinklo laidą būtina tinkamai apsaugoti. (⇒ 17.)
Kaip jungiamuosius laidus leidžiama naudoti tik tokius laidus, kurie nėra lengvesni nei laidai guminiame vamzdelyje H07 RN-F DIN/VDE 0282.
Kištukinės jungtys turi būti apsaugotos nuo drėgmės. Naudojant netinkamus ilginamuosius laidus, gali sumažėti darbo našumas ir sugesti elektros variklis.
Mažiausiasis elektros tinklo laido skerspjūvis turi būti 3 x 1,5 mm², kai ilgis yra iki 25 m, arba 3 x 2,5 mm², kai ilgis yra iki 50 m.
Jungiamuju laidu jungtys turi būti iš gumos arba padengtos guma ir atitikti DIN/VDE 0620 standartą.
Šis įrenginys skirtas eksploatuoti elektros tiekimo tinkle, kurio pilnutinė sistemos varža Z_max perdavimo taške (namo įvade) yra maks. 0,435 omų (esant 50 Hz). Naudotojas privalo užtikrinti, kad įrenginys bus eksploatuojamas tik tokiame elektros tiekimo tinkle, kuris atitinka šiuos reikalavimus. Prireikus dėl pilnutinės sistemos varžos galima teirautis vietinėje elektros tiekimo įmonėje.
Daugiau informacijos apie jungimą i elektros tinklą galės suteikti kvalifikuotas elektrikas.
10.2 Elektros laido prijungimas
Rinkdamiesi elektros laidą, atsižvelkite i visus skyriaus „Irenginio ijungimas i elektros tinklą“ punktus (⇒ 10.1).
GHE 355:
- Elektros laido jungti prijunkite prie irenginio 3 polių tinklo kištuko (1).
GHE 375:
- Elektros laido jungti prijunkite prie jrenginio 5 polių tinklo kištuko (2).
10.3 Elektros laido atjungimas
Elektros laidą traukite tik už jungties. Niekada netraukite už paties laido.
Jei eksploatuojant sodo smulkintuvą bus ištrauktas tinklo laidas, įrenginį vėl bus galima pradėti naudoti tik praėjus 12 sekundžių.
10.4 Elektros laido laikiklis
Dirbant su irenginiu, elektros laido laikiklis sumažina tikimybę, kad jungiamasis laidas netyčia išsitrauks ir taip bus pažeistas irenginio jungimo į tinklą laidas. Todėl jungiamasis laidas turi būti perkištas per elektros laido laikiklj.
Elektros laido ikabinimas laikiklyje:
- prijunkite elektros laidą; (⇒ 10.2)
- iš jungiamojo laido (1) padarykite kilpą ir prakiškite ją per angą (2);
- užkabinkite kilpą ant kablio (3) ir patraukite žemyn.
Elektros laido nukabinimas nuo laikiklio:
- nuimkite elektros laido kilpą nuo kablio (3);
- jungiamojo laido (1) kilpą ištraukite iš angos (2);
- prireikus atjunkite elektros laidą. (⇒ 10.3)
10.5 Sodo smulkintuvo jjungimas
Irenginyje neturi būti smulkinamos medžiagos, nes ji, vėl jį įjungus, gali būti išsviesta.
Peilių disko blokavimo įranga visuomet turi būti atversta iki galo. (⇒ 11.6)
Jei pirminio nustatymo jungiklis yra vertikalioje padėtyje (vidurinė padėtis), sodo smulkintuvo jungti nepavyks.
- Prijunkite elektros laidą. (⇒ 10.2)
- Spauskite żalią jungiklio mygtuką (1).
Sodo smulkintuvas paleistas.
10.6 Sodo smulkintuvo išjungimas
Elektros variklj išjunkite tik tada, kai irenginyje nebelieka susmulkintos medžiagos. Antraip, vėl pradėjus eksploatuoti irenginį, gali užsiblokuoti peilių diskas.
- Paspauskite raudoną mygtuką (1) ant jungiklio. Sodo smulkintuvo elektros variklis išjungiamas ir sustabdomas automatiškai.
Pavojus susižeisti! Išjunge elektros variklj, nepamirškite, kad iš inercijos besisukantys darbo įrankiai visiškai sustoja po kelių sekundžių.
10.7 Pirminio pasirinkimo jungiklis
Sodo smulkintuvais GHE 355 ir GHE 375 galima apdoroti ir minkštas, ir kietas medžiagas. Sukant pirminio pasirinkimo jungiklj, nustatomas smulkinimo metodas.
Jei pirminio pasirinkimo jungiklis bus aktyvintas eksploatuojant jrenginj arba ji išjungus, kol elektros variklis dar veikia iš inercijos (dar nesustojęs), saugumo sumetimais sodo smulkintuvą vėl galima jjungti tik praėjus 6 sekundėms. (⇒ 10.5)
Tik ijungus sodo smulkintuvą, bus teisingai parodyta apdorojama smulkinama medžiaga.
Pavojus susižeisti! Nuo susmulkintos medžiagos tipo nustatymo priklauso peilių sukimosi kryptis. Neteisingai nustačius parametrus, naudotojas gali rimtai susižaloti dėl atšokusios susmulkintos medžiagos.
Nustatymo patikrinimas:
- Ijunkite sodo smulkintuvą. (⇒ 10.5) Indikatoriuje (1) rodomas šiuo metu nustatytos apdorojamos smulkinamos medžiagos simbolis. (⇒ 8.6)
Nustatymo pakeitimas:
- išjunkite sodo smulkintuvą ir palaukite, kol pjovimo blokas visiškai sustos. (⇒ 10.6)
- Pirminio pasirinkimo jungikli (2) pasukite 180°.
- Vėl ijkunkite sodo smulkintuvą. (⇒ 10.5) Indikatoriuje (1) rodomas šiuo metu nustatytos apdorojamos smulkinamos medžiagos simbolis. (⇒ 8.6)
10.8 Smulkinimas
- Sodo smulkintuvą stumkite ant lygaus ir tvirto pagrindo ir pastatykite saugiai.
- Mūvėkite apsauginėmis pirštinėmis, užsidėkite apsauginius akinius ir klausos apsaugą. (⇒ 4.3)
- Atidarykite žolės išmetimo įrenginio dangtį. (⇒ 7.3)
- Prijunkite sodo smulkintuvo elektros laidą. (⇒ 10.2)
- ljunkite sodo smulkintuvą. (⇒ 10.5)
- Palaukite, kol sodo smulkintuvas pasieks didžiausiaji sūkių skaičių (tuščiosios eigos sūkių skaičių).
- Patikrinkite, ar apdorojama susmulkinta medžiaga (kieta arba minkšta medžiaga) atitinka indikatoruje rodomą simbolį. (⇒ 8.6)
- Jei rodmuo nesutampa, pakeiskite nustatymą. (⇒ 10.7)
- L sodo smulkintuvą tinkamai prikraukite susmulkintos medžiagos. (⇒ 8.5)
- Išjunkite sodo smulkintuvą. (⇒ 10.6)
Rizika susižeisti!
Jei minkštos medžiagos nustatymu smulkinama minkšta medžiaga, gali atsirasti stiprus atatrankos smūgis. Naudotojas gali sunkiai susižaloti dėl išsviestos susmulkintos medžiagos.
11. Techninė priežiūra
Pavojus susižeisti!
Siekiant, kad elektros variklis netikėtai nejsijungtu, prieš atlikdami bet kokius te priežiūros ir valymo da dirbdami su pjovimo bištraukite elektros laid
Pavojus susižeisti!
Dirbkite tik mūvėdami apsaugines pirštines. (⇒ 4.3)
Niekuomet nesilieskite prie peilių, kol jie nėra visiškai sustoję.
Jei jums trūksta reikalingų žinių arba pagalbinių priemonių, visada galite kreiptis į prekybos atstovą.
STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas.
STIHL rekomenduoja naudoti originalias STIHL atsargines detales.
11.1 |renginio valymas
Techninės priežiūros intervalas: po kiekvieno naudojimo
Kiekvieną kartą pasinaudoję irenginiu, kruopščiai jį išvalykite. Rūpestinga priežiūra apsaugo jūsų irenginį nuo gedimų ir pailgina jo eksploatacijos trukmę.
Niekada nenukreipkite vandens srovės i elektros arba vidaus degimo variklio dalis, sandariklius, guolius ir elektrines konstrukcines
dalis, pavyzdžiui, jungiklius. Kitaip reikės brangaus remonto.
Jei nešvarumų ir prikibusių likučių nejmanoma pašalinti šepečiu, drėgna šluoste ar mediniu pagaliuku, STIHL siūlo naudoti specialų valiklij
(pvz., STIHL specialų valiklj).
Nenaudokite agresyvių valiklių.
Reguliariai valykite peilių diskus.
[renginj galima valyti tik pavaizduotoje padętyje.
- Išmontuokite pripildymo piltuvą. (⇒ 11.4)
Nuvalykite nešvarumus nuo vėdinimo angos (įsiurbimo plyšių) ant elektros variklio korpuso, kad elektros variklis būtų pakankamai aušinamas.
11.2 Techninės priežiūros intervalai
Sodo smulkintuvą vieną kartą per metus turėtu apžiūrėti specialistas.
STIHL rekomenduoja kreiptis i STIHL prekybos atstovą.
11.3 Sumontuokite pripildymo piltuvą
Pavojus susižeisti!
Dirbkite tik mūvėdami apsaugines pirštines! (⇒ 4.3)
Prieš montuodami pripildymo piltuvą, įsitikinkite, ar pjovimo blokas nėra užblokuotas blokavimo įranga.
- Užkabinkite pripildymo piltuvą (1) už pagrindinio įrenginio (2) tvirtinimo kablių ir pasukite į priekį.
• Gaubto varžtus (3) jsukite ir priveržkite.
Atlikę montavimo darbus, apžiūrėkite ir patikrinkite, ar pripildymo piltuvas tinkamai užkabintas už tvirtinimo kablio.
11.4 Išmontuokite pripildymo piltuvą
Pavojus susižeisti!
Prieš atsukdami gaubto varžtus, ištraukite tinklo kištuką. Dirbkite tik su apsauginėmis pirštinėmis! (⇒ 4.3)
- Atlaisvinkite gaubto varžtus (1) ir juos išsukite.
- Pripildymo piltuvą (2) atlenkite atgal ir nuimkite.
11.5 Peilių komplekto techninės priežiūros intervalas
Techninės priežiūros intervalas: kiekvieną kartą prieš naudojant
Patikrinkite, ar peilių komplektas (susidedantis iš peilių disko, smulkinimo peilių, fiksuojamosios poveržlės, veržiamojo žiedo ir varžto) nesusidėvėjo, yra tinkamai pritvirtintas ir jame nėra įtrūkimų arba kitų pažeidimų.
11.6 Peilių komplekto išmontavimas
Pavojus susižeisti!
Dirbkite tik mūvėdami apsaugines pirštines! (⇒ 4.3)
Niekuomet nesilieskite prie peilių, kol jie nėra visiškai sustoję.
1 Peilių disko fiksavimas
- Išmontuokite pripildymo piltuvą. (⇒ 11.4)
- Peilių diską (1) pasukite i pavaizduotą padėtį ir iki galo atverskite blokavimo įrangą (2).
2 Peilių komplekto atlaisvinimas
- Varžta (3) atlaisvinkite montavimo įrankiu (T) ir visiškai išsukite.
- Išimkite varžta (3), fiksuojamają poveržle (4) ir veržiamajl žiedą (5).
3 Peilių su sparneliu išėmimas
- Išimkite peilj su sparneliu (6), peilj su sparneliu (7) ir peilj su sparneliu (8).
4 Peilių disko nuėmimas
- Atlenkite blokavimo iranga (2).
- Nukelkite peilių diską (1).
11.7 Peilių komplekto montavimas
Pavojus susižeisti!
Dirbkite tik mūvėdami apsaugines pirštines! (⇒ 4.3)
Prieš užmaudami peilių komplektą, apžiūrėkite ir patikrinkite, ar peilių diskas ir visi smulkinimo peiliai yra tvarkingi, ar nėra įrantų, įtrūkimų ir sulūžusių vietų.
Prieš užmaudami peilių komplekta, nuvalykite įrenginio peilių laikikli, peilių diską ir smulkinimo peilius.
Ant peilių disko, įskaitant ir drožimo peilį, bei trijų peilių su sparneliais išdėstyti dantyti peilių laikikliai. Taip galima išvengti netinkamo viso pjovimo bloko montavimo, nes peilius į peilių laikiklį galima įstatyti tik tinkamoje padėtyje.
1 Peilių disko užmovimas
- Užmaukite peilių diską (1) ant peilių laikiklio. Tuo metu stebėkite peilių laikiklio dantukus.
2 Peilių komplekto fiksavimas
- Peilių diską (1) pasukite i pavaizduotą padėti ir iki galo atverskite blokavimo įrangą (2).
3 Peilių su sparneliu užmovimas
Peilių su sparneliu vidinėje pusėje nurodyti numeriai (3) atitinka montavimo eilės tvarką.
- Užmaukite peilj su sparneliu (4), peilj su sparneliu (5) ir peilj su sparneliu (6).
4 Peilių komplekto pritvirtinimas
- Užmaukite veržiamaji žiedą (7) ir pritvirtinkite kartu su fiksuojamaja poveržle (8) bei varžtu (9).
- Varžtą (9) priveržkite montavimo įrankiu (T) (45 - 50 Nm).
- Vél nuleiskite blokavimo įrangą (2).
- Sumontuokite pripildymo piltuvą. (⇔ 11.3)
11.8 Peilių susidėvėjimo ribos
Prieš pasiekdami nurodytas susidėvėjimo ribas, atitinkamus peilius apverskite arba pakeiskite. STIHL rekomenduoja kreiptis i STIHL prekybos atstovą.
1 Peilių apžvalga
- 1 kombinuotasis peilis (1)
- 3 peiliai su sparneliais (2)
- 2 draskantys peiliai (3)
- Išmontuokite peilių komplektą. (⇒ 11.6)
2 Kombinuotasis peilis
- Prie kombinuotojo peilio atskaitos briaunos (4) pridėkite liniuotę (5). Atstumas (A) tarp pjovimo briaunos ir liniuotės rodo susidėvėjimą.
Didžiausioji kombinuotojo peilio (1) susidėvėjimo riba (A):
A = 5 mm
3 Peilis su sparneliu
Visų trijų peilių su sparneliu matavimo metodas ir nurodytos vertės yra vienodos.
Dėl netolygios pjovimo briaunų apkrovos peiliai su sparneliu gali susidėvėti nesimetriškai.
- Peilio plotj matuokite dviejuose trijuose matavimo taškuose išilgai pjovimo briaunos. Naudokite mažiausiają vertę.
Mažiausias peilio plotis (B)
Peilis su sparneliu (2):
B = 40 mm
4 Draskantis peilis
Abiejų draskančių peilių matavimo metodas ir nurodytos vertės yra vienodi.
Dėl netolygios pjovimo briaunų apkrovos draskantys peiliai gali susidėvėti nesimetriškai.
- Peilių pločius matuokite dviejuose trijuose matavimo taškuose išilgai pjovimo briaunu. Naudokite mažiausiają vertę.
Mažiausieji peilių pločiai (C, D) Draskantis peilis (3):
C = 23 mm
D = 16 mm
11.9 Smulkinimo peilių galandimas
Rekomenduojama, kad visus smulkinimo peilius galąstų tik prekybos atstovas. Buki ir netinkamai pagaląsti peiliai (netinkamas galandimo kampas, disbalansas dėl netolygiai pagaląstų peilių ir t. t.) didina atatrankos riziką. Naudotojas gali sunkiai susižaloti dėl išsviestos susmulkintos medžiagos. Be to, gali pablogėti sodo smulkintuvo veikimas (smulkinamos medžiagos įtraukimas, peilių stabilumas ir t. t.).
- Išmontuokite peilių komplektą. (⇒ 11.6)
Galandimo kampas:
Visų smulkinimo peilių galandimo kampas yra 30°.
Smulkinimo peilių galandimo instrukcija:
Smulkinimo peilius reikia pagaląsti, kaip nurodyta tolesniuose punktuose:
- Galąsdami peilius aušinkite, pvz., B. vandeniu. Atsiradus mélynam atspalviui, pablogėja peilių pjovimo savybės.
- Galąskite peilį tolygiai, nes nesubalansuotas peilis gali pradėti vibruoti.
- Prieš įmontuodami peilius patikrinkite, ar jie nepažeisti: Peilius reikia pakeisti, jei pastebite įtrūkių ar įrantų arba peiliai jau nugaląsti iki susidėvėjimo ribų.
- Peilio ašmenys galandami, atsižvelgiant i nurodyta pjovimo kampa.
• Peilius galąskite prieš ašmenis.
11.10 Elektros variklis ir ratai
Elektros variklio techniškai prižiūrėti nereikia.
Ratų guolių techniškai prižiūrėti nereikia.
11.11 Laikymas ir žiemos pertrauka
lrenginj laikykite sausoje, uždaroje ir nedulkétoje patalpoje. lsitikinkite, ar jrenginys yra vaikams nepasiekiamoje vietoje.
[rengin] laikykite tik saugios eksploatuoti būklès.
Visos veržlės, kaiščiai ir varžtai turi būti tvirtai prisukti. Atnaujinkite nebejskaitomas pavojų ir įspėjamąsias nuorodas, pritvirtintas prie įrenginio, patikrinkite, ar ant viso įrenginio nėra susidėvėjimo požymių ir pažeidimų. Susidėvėjusias arba pažeistas dalis pakeiskite.
Prieš nutraukdami eksploatavima, pašalinkite galimus įrenginio gedimus.
Jei įrenginio nenaudosite ilgiau (žiemos pertrauka), atkreipkite dėmesį l šiuos punktus:
- rūpeestingai nuvalykite visas išorines įrenginio dalis;
• gerai sutepkite visas judančias dalis.
12. Gabenimas
Pavojus susižeisti!
Prieš gabendami atidžiai perskaitykite skyrių „Jūsų saugumui“, ypač skyrių „lrenginio gabenimas“, ir laikykitės juose esančių nurodymų. (⇒ 4.4)
Sodo smulkintuvą gabenkite tik esant sumontuotam piltuvui. Prieš keldami įrenginį, atsižvelkite į skyriuje „Techniniai duomenys“ nurodytą svorį. (⇒ 17.)
12.1 Sodo smulkintuvo traukimas arba stūmimas
- Sodo smulkintuvą laikykite už viršutinės piltuvo dalies (1) ir verskite žemyn.
- Tada sodo smulkintuvą galima lėtai traukti (ėjimo greičiu) arba stumti.
12.2 Sodo smulkintuvo pakélimas arba nešimas
Kelti ir nešti prireiks ne mažiau nei 2 a sm en u.
Vilkėkite tinkamais apsauginiais drabužiais, visiškai uždengiančiais dilbius ir viršutinę kūno dalj.
-
- asmuo: sodo smulkintuvą imkite už viršutinės piltuvo dalies (1) rankenu.
-
- asmuo: sodo smulkintuvą imkite už žolės išmetimo įrenginio ilgintuvo juostelės (2).
- Sodo smulkintuvą kelkite vienu metu.
12.3 Sodo smulkintuvo gabenimas ant krovimo platformos
- Tinkamomis tvirtinimo priemonémis užfiksuokite jrenginj, kad jis nenuslystų. Pritvirtinkite lynus arba diržus prie ratus laikančio rémo (1) arba pripildymo piltuvo (2).
13. Dévéjimosi mažinimas ir priemonès, padedančios išvengti gedimų
Svarbios gaminių grupės techninės ir kitokios priežiūros nuorodos
Elektriniai sodo smulkintuvai (STIHL GHE)
Bendrovė STIHL neatsako už materialinę ir asmeninę žalą, jei ji kilo dėl naudojimo instrukcijos nuorodu, susijusių su sauga, valdymu ir technine priežiūra, nesilaikymo ar neleistinų priedų arba atsarginių dalių naudojimo.
Būtinai laikykitės toliau pateiktų svarbių nuorodu, kad nesugadintumėte savo STIHL įrenginio ir jis nesusidėvėtų per greitai.
1. Susidėvinčios dalys
Kai kurios STIHL jrenginio dalys, net ir naudojamos pagal paskirtj, dyla. Tai jprasta, todėl, atsižvelgiant į naudojimo pobūdį ir trukmę, šios dalys turi būti laiku pakeistos.
Tokios dalys yra:
- peiliai;
- p e i l i u diskas.
2. Šioje naudojimo instrukcijoje pateiktų nuorodu laikymasis
STIHL jrenginys turi būti naudojamas, techniškai prižiūrimas ir saugomas taip, kaip aprašyta šioje naudojimo instrukcijoje. Už visus gedimus, atsiradusius nesilaikant saugumo nuorodu, priežiūros taisyklių ir techninių reikalavimų, atsako pats naudotojas.
Ypač tai galioja šiais atvejais:
– netinkamai parinkus elektros laidą (skerspjūvj),
- naudojant netinkamą elektros jungti (itampa),
- kai atliekami gaminio pakeitimai, kurių neaprobavo STIHL,
– naudojant šiam įrenginiui neleistinus, nepritaikytus ar nekokybiškus įrankius ir priedus,
- kai gaminys naudojamas ne pagal paskirti,
– naudojant gamini sporto renginiuose arba varžybose,
- atsiradus gedimams, kai gaminys tebenaudojamas sugedus konstrukcinėms dalims.
3. Techninės priežiūros darbai
Visi darbai, nurodyti skyriuje „Techninė priežiūra“, turi būti atliekami reguliariai.
Jei naudotojas negali šiu technines priežiūros darbų atlikti pats, jis privalo kreiptis i prekybos atstovą.
STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas.
STIHL prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.
Neatlikus tokių darbų laiku, gali atsirasti gedimų, už kuriuos atsako pats įrenginio naudotojas.
Prie jų priskiriami ir tokie gedimai:
– elektros variklio pažeidimai del netinkamo vėdinimo angų (įsiurbimo plyšių, aušinimo briaunų, ventiliatoriaus rato) valymo;
- korozija ir netiesioginiai gedimai dėl netinkamo laikymo;
- įrenginio gedimai, atsiradę dėl nekokybiškų atsarginių dalių naudojimo;
- g e d i m a i d èl ne laiku atliktos ar neatidžios techninės priežiūros, gedimai dėl techninės priežiūros ir remonto darbų, atliktų ne prekybos atstovo dirbtuvėse.
14. Iprastos atsarginės dalys
Sukomplektuotas peilių diskas
6011 700 5100
Kombinuotasis peilis
6011 702 5100
Peilis su sparneliu 1
6011 702 0300
Peilis su sparneliu 2
6011 702 0310
Peilis su sparneliu 3
6011 702 0320
Draskančių peilių komplektas
6011 007 1000
15. Aplinkos apsauga
Susmulkintos medžiagos nereikėtų išmesti su šiukšlėmis, ją galima naudoti kompostui gaminti.
Pakuotės, įrenginys ir priedai pagaminti iš perdirbamų medžiagų, todėl juos reikia atitinkamai utilizuoti.
Jei medžiagų likučius utilizuosite atskirai ir laikydamiesi aplinkos apsaugos reikalavimų, juos bus galima perdirbti bei dar kartą panaudoti. Todėl, pasibaigus įprastam įrenginio naudojimo laikui, jį reikia pristatyti į vertingų medžiagų surinkimo punktą. Netinkamai utilizuojant kyla pavojus pakenkti sveikatai ir aplinkai.
15.1 Utilizavimas
Prieš utilizuodami [rengini], padarykite jī netinkamą naudoti.
Tam atjunkite elektros laidą ir jungiamaji elektros variklio laidą.
Pavojus susižeisti peiliais!
Net ir susidėvėjusio sodo smulkintuvo niekada nepalikite be priežiūros. [sitikinkite, ar įrenginys ir peiliai laikomi vaikams nepasiekiamoje vietoje.
atsakingai pareiškia, kad
- Konstrukcijos tipas: elektrinis sodo smulkintuvas
– Gamintojo ženklas: STIHL
– Tipas: GHE 355.0, GHE 375.0;
– GHE 355.0 galia: 2500 W
– GHE 355.0 (GB/CH) galia: 2000 W
– GHE 375.0 galia: 3000 W
– Serijos Nr.: 6011
atitinka atitinkamas direktyvu 2000/14/EC,
2006/42/EC, 2014/30/EU ir 2011/65/EU
nuostatas ir yra sukonstruotas bei
pagamintas pagal šiu, gamybos dieną
galiojančių standartų, versijas: EN 60335-
1, EN 55014-1, EN 55014-2, EN 61000-3-
2, EN 61000-3-3 ir
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100 su nuoroda ¡ EN 50434.
Nustatant išmatuojamą ir garantuojamą garso galios lygį buvo laikomasi
Direktyvos 2000/14/EC, V priedo.
– Išmatuotasis garso galios lygis: 97,4 dB(A)
– Garantuojamas garso galios lygis: 100 dB(A).
Techniniai dokumentai saugomi jmonėje „STIHL Tirol GmbH“.
Pagaminimo metai ir variklio numeris nurodyti ant sodo smulkintuvo.
Langkampfen, 2021.02.01
„STIHL Tirol GmbH“
Tyrimų ir plėtros vadovo pareigas einantis
Matthias Fleischer
Kokybės skyriaus vadovo pareigas einantis
Sven Zimmermann
17. Techniniai duomenys
GHE 355.0 / GHE 375.0:
Serijos
identifikavimas 6011
Dažnis 50 Hz
Apsaugos klasė I
GHE 355.0 / GHE 375.0:
Apsaugos tipas apsaugotas nuo drègmès (IPX4)
Darbo režimas P40
40 s apkrovos
trukmė
60 s trukmės
tuščioji eiga
Pjovimo agregato
pavara nuolatinè
Ilgis / plotis / aukštis 122/50/141
GHE 355.0:
Irenginys, Elektrinis variklis konstrukcijos tipas (\~)
Gamintojas ATB
Tipas BSRBF 0,75/2-C
Itampa 230 V\~
Galia 2500 W
2000 W (GB)
2000 W (CH)
Saugiklis* 16 A
10 A (CH)
Didžiausias šakos
skersmuo 35 mm
Nominalus elektrinio
variklio sūkių
skaičius 2750 /min.
Matavimas pagal EN 50434:
Garso slègio lygis 94 dB(A)
darbo vietoje LpA
Nuokrypis K_pA 3 dB(A)
GHE 355.0:
Svoris 30 kg
29 kg (CH)
32 kg (GB)
GHE 375.0:
Irenginys, Elektrinis variklis konstrukcijos tipas (\~3)
Gamintojas ATB
Tipas BSRF 0,75/2-C
[tampa 400 V\~
Galia 3 000 W
Saugiklis* 10 A
Didžiausias šakos skersmuo 40 mm
Nominalus elektrinio variklio sūkių
skaičius 2810
Matavimas pagal EN 50434:
Garso slègio lygis 95 dB(A) darbo vietoje L _pA
Nuokrypis K_pA 3 dB(A)
Svoris 31 kg
* D émesio!
Jei tinklo apsauga mažesnė nei 16 A, paleidžiant įrenginį arba esant didelei apkrovai gali dažnai suveikti tinklo saugiklis.
17.1 REACH
REACH – tai EB reglamentas dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų.
Informacija apie REACH reglamento (EB) Nr. 1907/2006 vykdymą pateikta adresu www.stihl.com/reach.
18. Gedimų paieška
✿ Jei reikia, kreipkitės i prekybos atstovą. STIHL rekomenduoja kreiptis i STIHL prekybos atstovą.
Sutrikimas
Nepasileidžia elektros variklis
Galima priežastis
– ljungta elektros variklio apsauga.
- N èra tinklo įtampos.
– Pažeistas jungiamasis laidas / kištukas, kištuko jungtis arba jungiklis.
– Pažeistas Didžiajai Britanijai skirto kištuko saugiklis (taikoma tik Didžiajai Britanijai skirtiems jrenginiams).
- mitetinkamai uždarytas pripildymo piltuvas – veikia apsauginis skyriklis (apsauginė užsklanda).
– Užblokuotas peilių diskas.
– Neatstatyta blokavimo jranga.
Ka daryti?
- Leiskite jrenginiui atvesti (⇒ 8.8), (⇒ 10.7).
- Patikrinkite elektros laidą ir saugiklij
✗ (⇒ 10.1).
– Patikrinkite arba pakeiskite laidą, kištuką, jungti ir jungikli (paveskite tai padaryti kvalifikuotam elektrikui) ✗ (⇒ 10.1). - Pakeiskite saugiklj ✗ (⇒ 10.1).
– Tinkamai uždarykite ir priveržkite pripildymo piltuvą (⇒ 11.3).
– Išmontuokite pripildymo piltuvą ir iš korpuso pašalinkite smulkinimo likučius (dėmesio: atjunkite elektros laidą) (⇔ 11.4). - Atstatykite blokavimo iranga (⇒ 11.7).
Sutrikimas:
Sumažėjo smulkinimo galia.
Galima priežastis:
– Atšipo peiliai.
– Peiliai buvo blogai pagaląsti.
- Per ilgas elektros laidas.
– Sulinko peilių diskas.
Ką daryti?
– Pakeiskite arba pagaląskite smulkinimo peilį ✕ (⇒ 11.9), (⇒ 11.8).
– Tinkamai pagaląskite peilius ✗ (⇒ 11.9).
- Naudokite trumpesnje elektros laidą (⇒ 10.1).
- Apžiūrėdami patikrinkite peilių diską ✗.
Sutrikimas
Nupjautos šakelės nejtraukiamos
Galima priežastis
– Neteisinga peilių disko sukimosi kryptis.
– Peiliai atšipo arba buvo netinkamai pagaląsti
Ka daryti?
- Pakeiskite peilių disko sukimosi kryptį (⇔ 10.7).
- Papildomai pagaląskite kombinuotajį peilį ir atsižvelkite į tikslų galandimo kampa × (⇒ 11.9).
Sutrikimas:
Nepavyksta sumontuoti pripildymo piltuvo.
Galima priežastis:
– Neatstatyta blokavimo jranga.
Ką daryti?
- Gražinkite blokavimo iranga i pradinę padėtį (⇒ 11.7).
19. Techninės priežiūros planas
19.1 Perdavimo patvirtinimas
Atlikdami techninės priežiūros darbus, perduokite šią naudojimo instrukciją STIHL prekybos atstovui. Jis patvirtins atspausdintuose laukeliuose, kad buvo atlikti techninės priežiūros darbai.
Techninės priežiūros atlikimo data
Kitos techninės priežiūros data
