| Márka | STIHL |
| Modell | GHE 355 |
| Terméktípus | Elektromos ágaprító |
| Méretek (H x Sz x M) | 122 x 50 x 141 cm |
| Tömeg | 30 kg (standard változat) |
| Tápellátás feszültsége | 230 V ~ (50 Hz) |
| Felvett teljesítmény | 2500 W (standard), 2000 W (GB/CH) |
| Ágak maximális átmérője | 35 mm |
| Motor névleges fordulatszáma | 2750 ford/perc |
| Hangnyomásszint (L_pA) | 94 dB(A) |
| Garantált akusztikus teljesítményszint | 100 dB(A) |
| Védelmi osztály | I |
| Védelem típusa | IPX4 (fröccsenő víz ellen védett) |
| Aprítható anyagok | Puha hulladék (levelek, héjak) és kemény hulladék (ágak, sövény) |
| Tölcsér kapacitása | Nagy tölcsér elágazó ágakhoz |
| Vágórendszer | Késtárcsa kombinált, szárnyas és aprítókésekkel |
| Kések karbantartása | Élezhető, rendszeres kopásellenőrzés |
| Biztonsági berendezések | Újraindításgátló, reteszelés, lassítófék, védőburkolatok |
| Hővédelem | Túlterhelés relé automatikus leállítással |
| Kerekek átmérője | 250 mm |
| Szokásos pótalkatrészek | Késtárcsa (6011 700 5100), kések (több hivatkozás) |
| Garancia és javíthatóság | Szaküzletben való karbantartás javasolt, alkatrészek elérhetők |
Gyakran ismételt kérdések - GHE 355 STIHL
Felhasználói kérdések a következőről GHE 355 STIHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Gyalu PDF formátumban ingyenesen! Találja meg kézikönyvét GHE 355 - STIHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GHE 355 márka STIHL.
HASZNÁLATI ÚTMUTATÓ GHE 355 STIHL
HU Használati útmutató
HR Upute za uporabu
CS Návod k použití

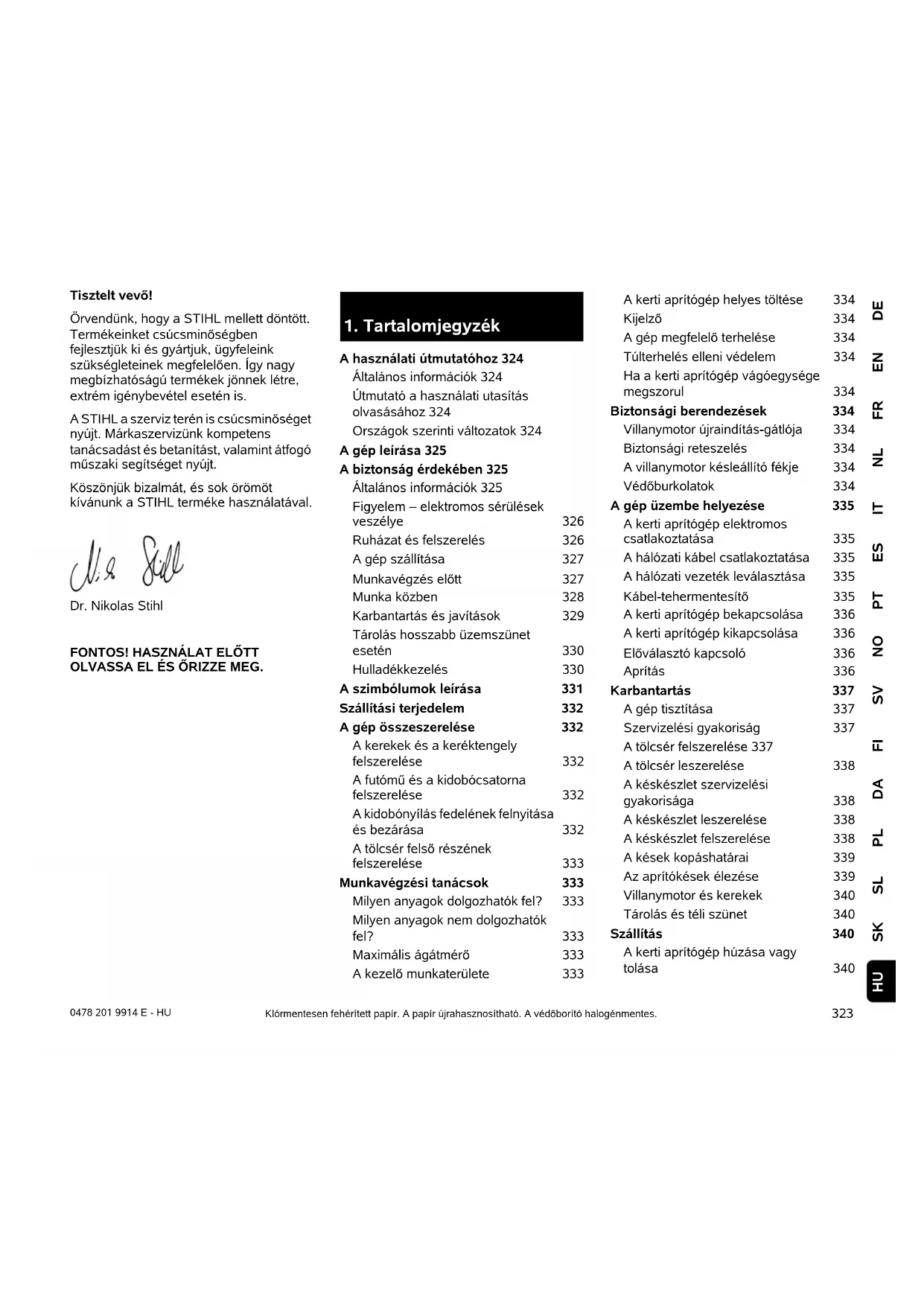

Örvendünk, hogy a STIHL mellett döntött. Termékeinket csúcsminőségben fejlesztjük ki és gyártjuk, ügyfeleink szükségleteinek megfelelően. Így nagy megbízhatóságú termékek jönnek létre, extrém igénybevétel esetén is.
A STIHL a szerviz terén is csúcsminőséget nyújt. Márkaszervizünk kompetens tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújt.
Köszönjük bizalmát, és sok örömöt kívánunk a STIHL terméke használatával.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELÖTT OLVASSA EL ÉS ÖRIZZE MEG.
1. Tartalomjegyzék
A használati útmutatóhoz 324
Általános információk 324
Útmutató a használati utasítás olvasásához 324
Országok szerinti változatok 324
A gép leírása 325
A biztonság érdekében 325
Általános információk 325
Figyelem – elektromos sérülések veszélye 326
Ruházat és felszerelés 326
A gép szállítása 327
Munkavégzés előtt 327
Munka közben 328
Karbantartás és javítások 329
Tárolás hosszabb üzemszünet esetén 330
Hulladékkezelés 330
A szimbólumok leírása 331
Szállítási terjedelem 332
A gép összeszerelése 332
A kerekek és a keréktengely felszerelése 332
A futómű és a kidobócsatorna felszerelése 332
A kidobónyílás fedelének felnyitása és bezárása 332
A tölcsér felső részének felszerelése 333
Munkavégzési tanácsok 333
Milyen anyagok dolgozhatók fel? 333
Milyen anyagok nem dolgozhatók fel? 333
Maximális ágátmérő 333
A kezelő munkaterülete 333
A kerti aprítógép helyes töltése 334
Kijelző 334
A gép megfelelő terhelése 334
Túlterhelés elleni védelem 334
Ha a kerti aprítógép vágóegysége megszorul 334
Biztonsági berendezések 334
Villanymotor újraindítás-gátlója 334
Biztonsági reteszelés 334
A villanymotor késleállító fékje 334
Védőburkolatok 334
A gép üzembe helyezése 335
A kerti aprítógép elektromos csatlakoztatása 335
A hálózati kábel csatlakoztatása 335
A hálózati vezeték leválasztása 335
Kábel-tehermentesítő 335
A kerti aprítógép bekapcsolása 336
A kerti aprítógép kikapcsolása 336
Előválasztó kapcsoló 336
Aprítás 336
Karbantartás 337
A gép tisztítása 337
Szervizelési gyakoriság 337
A tölcsér felszerelése 337
A tölcsér leszerelése 338
A késkészlet szervizelési gyakorisága 338
A késkészlet leszerelése 338
A késkészlet felszerelése 338
A kések kopáshatárai 339
Az aprítókések élezése 339
Villanymotor és kerekek 340
Tárolás és téli szünet 340
Szállítás 340
A kerti aprítógép húzása vagy tolása 340
A kerti aprítógép megemelése vagy hordozása 340
A kerti aprítógép szállítása rakfelületen 340
A kopás minimalizálása és a meghibásodások elkerülése 340 Általános pótalkatrészek 341
Környezetvédelem 341 Hulladékkezelés 341
A gyártó megfelelőségi nyilatkozata 342
A gyártó uniós megfelelőségi nyilatkozata – STIHL GHE 355.0, GHE 375.0 kerti aprítógép 342
Műszaki adatok 342 REACH 343
Hibakeresés 343
Szervizelési időpontok 344
Az átadás igazolása 344
A szervizelés igazolása 344
2. A használati útmutatóhoz
2.1 Általános információk
Ez a használati utasítás a 2006/42/EC jelü EK-irányelv értelmében a gyártó által kiadott eredeti használati útmutatónak minősül 2006/42/EC.
A STIHL folyamatosan dolgozik a termékpaletta továbbfejlesztésén, emiatt fenn kell tartanunk a termékkialakítás, a technológia és a felszereltség megváltoztatásának jogát. Így a jelen füzet adatai és ábrái alapján semmiféle igény nem támasztható.
A jelen használati utasításban adott esetekben olyan modellek leírása is szerepelhet, amely nem minden országban kaphatók.
Ezt a használati utasítást szerzői jogok védik. Minden jog fenntartva, különös tekintettel a sokszorosítás, a fordítás és az elektronikus rendszerek segítségével történő feldolgozás jogára.
2.2 Útmutató a használati utasítás olvasásához
Az ábrák és a szövegek adott kezelési lépéseket írnak le.
A gépen található valamennyi szimbólum magyarázata megtalálható a jelen használati utasításban.
Az ábrák nézőpontja:
A „bal” és a „jobb” értelmezése a használati utasításban:
A felhasználó a gép mögött áll (munkahelyzet).
Hivatkozás fejezetre:
Kapcsolódó és további magyarázatot nyújtó fejezetekre és pontokra nyíl hívja fel a figyelmet. A következő példában egy fejezetre történő utalás látható: (⇒ 4.)
Szövegrészek jelölése:
A leírt utasítások az alábbi példákban látható módon lehetnek jelölve.
A felhasználó beavatkozását igénylő kezelési lépések:
- Lazítsuk meg az 1-es csavart csavarhúzóval, húzzuk meg a 2-es kart ...
Általános felsorolások:
– a termék sportrendezvényeken vagy egyéb versenyeken való használata
Kiemelt jelentőségű szövegrészek:
A kiemelt jelentőségű szövegrészek hangsúlyozása érdekében ezeket a részeket a használati utasításban az alábbi szimbólumok egyikével jelöljük.
Veszély!
Figyelmeztetés balesetveszélyre és súlyos személyi sérülésekre. A leírt tevékenységet szükséges vagy tilos elvégezni.
Figyelem!
Figyelmeztetés személyi sérülések veszélyére. A leírt tevékenység lehetséges vagy valószínű sérülésektől óv meg.
Vigyázat!
A leírt tevékenységgel könnyű sérülések, ill. anyagi károk kerülhetők el.
Megjegyzés
A gép tökéletesebb használatára vagy a lehetséges hibás kezelés elkerülésére vonatkozó információ.
Ábrára hivatkozó szövegrészek:
A gép használatát magyarázó ábrák a használati útmutató elején találhatók.
A használati útmutató szövegrészei mellett látható fényképezőgépszimbólum az ábraoldalakon található megfelelő ábrára hivatkozik.
2.3 Országok szerinti változatok
A STIHL a célországtól függően eltérő csatlakozódugókkal és kapcsolókkal szerelt gépeket szállít.
Az ábrákon Euro csatlakozóval rendelkező gépek láthatók – a más kivitelű csatlakozóval szerelt gépeket ugyanilyen módon kell a hálózathoz csatlakoztatni.
3. A gép leírása
1 Alapgép
2 A tölcsér alsó része
3 Fogantyú
4 A tölcsér felső része
5 Rögzítőcsavarok
6 Kidobócsatorna
7 Csőláb
8 Kerék
9 Kapcsoló
10 Kábel-tehermentesítő
11 Hálózati csatlakozódugó GHE 355
12 Hálózati csatlakozódugó GHE 375
13 Adattábla a gépszámmal
4. A biztonság érdekében
4.1 Általános információk
A géppel való munkavégzés közben feltétlenül tartsuk be az alábbi balesetvédelmi előírásokat.
Az első üzembe helyezés előtt figyelmesen olvassa el a teljes használati utasítást. A használati utasítást gondosan
meg kell örizni a későbbi felhasználáshoz.
Az alábbi óvintézkedések elengedhetetlenek a személyi biztonság érdekében, azonban a felsorolás nem teljes körű. A gépet mindig előrelátóan, felelősségteljesen kell üzemeltetni, és szem előtt kell tartani, hogy a felhasználó felelős a más személyeket ért balesetekért vagy azok tulajdonának károsodásáért.
Ismerkedjünk meg a gép kezelőszerveivel és használatával.
A gépet csak olyan személyek használhatják, akik elolvasták a használati utasítást, és értenek a gép kezeléséhez. Az első üzembe helyezés előtt a felhasználónak törekednie kell arra, hogy szakszerű és gyakorlati eligazításban részesüljön. Az eladónak vagy más szakembernek el kell elmagyaráznia a felhasználónak, hogyan használható a gép biztonságosan.
Az eligazítás során különösen arra kell felhívni a figyelmét a felhasználónak, hogy a géppel végzett munkához fokozott óvatosság és koncentráció szükséges.
A kockázatok a gép előírásszerű használata esetén sem küszöbölhetők ki teljesen.
Fulladás miatti életveszély!
A csomagolóanyaggal játszó gyermekeket fulladásveszély fenyegeti. A csomagolóanyagot mindig tartsuk távol a gyermekektől.
A gépet – ideértve valamennyi kiegészítő berendezését – csak olyan személyeknek szabad tovább-, ill. kölcsönadni, akik alapvetően ismerik e géptípust és kezelését. A használati utasítás a géphez tartozik, ezért mindig a géppel együtt kell továbbadni.
Győződjön meg arról, hogy a felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, valamint használni a gépet. Ha a felhasználó fizikailag, érzékszervileg vagy mentálisan akadályoztatott, akkor csak felelős személy felügyelete vagy irányítása alatt dolgozhat vele.
Győződjön meg arról, hogy a felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felügyelettel szakmai képzésben vesz részt.
A gépet csak kipihenten, jó szellemi és fizikai kondícióban szabad használni. Egészségügyi panaszok esetén javasolt az orvos megkérdezése arról, lehetséges-e a géppel történő munkavégzés. A reakcióképességet befolyásoló gyógyszerek szedése, alkohol, illetve kábítószerek fogyasztása után tilos a géppel dolgozni.
A gép magáncélú felhasználásra szolgál.
Figyelem – balesetveszély!
A STIHL kerti aprítógépek fás szárú anyagok és növényi hulladékok felaprítására használhatók. Az ettől eltérő alkalmazás nem megengedett, mert veszélyes lehet vagy a gép károsodásához vezethet.
A kerti aprítógépek nem használhatók többek között a következőkre:
– más anyagokkal (pl. üvegekkel, fémekkel) kevert növényi hulladékhoz,
– a jelen használati utasításban nem szereplő munkákra,
– élelmiszerek előállítására (pl. jég aprítására, cefre készítésére).
Biztonsági okokból a STIHL által jóváhagyott tartozékok szakszerű felszerelésén kívül a gép minden
módosítása tilos, és a garancia megszűnéséhez vezet. Az engedélyezett tartozékokról a STIHL szakkereskedők szolgálnak információkkal.
Különösen tilos a gépen a teljesítménynek vagy a benzinmotor, ill. a villanymotor fordulatszámának módosítására irányuló bármilyen beavatkozást végezni.
A géppel tilos tárgyakat, állatokat vagy személyeket – különösen gyerekeket – szállítani.
Közterületen, parkokban, sportpályákon, út mentén, mező- és erdőgazdasági üzemekben történő használat során különös óvatosság szükséges.
A gépet csak akkor engedje el, ha sík területen áll, és magától nem gurulhat el.
4.2 Figyelem – elektromos sérülések veszélye
Figyelem! Áramütés veszélye!
Érintésvédelmi szempontból különösen fontos a hálózati vezeték, a hálózati csatlakozó, a be-/kikapcsoló és a
csatlakozóvezeték. Az elektromos áramütés veszélyének elkerülése érdekében tilos sérült vezetékeket, aljzatokat és csatlakozókat vagy nem előírásszerű csatlakozóvezetékeket használni.
Ezért rendszeresen ellenőrizzük a csatlakozókábelt, különös tekintettel a sérülésekre és az öregedés jeleire (töredezés).
A gépet csak letekert hálózati kábellel szabad üzembe helyezni.
Kábeldob alkalmazása esetén mindig teljesen le kell tekerni a kábelt a használat előtt.
Soha ne használjunk sérült hosszabbítókábelt. A sérült kábeleket ki kell cserélni. A sérült hosszabbítókábelt tilos javítani.
Ha a hálózati kábel, illetve a hosszabbítókábel működés közben megsérül, azonnal húzzuk ki azokat a hálózati csatlakozóból. Soha ne érjünk hozzá a sérült hálózati kábelhez, illetve hosszabbítókábelhez.
Tilos a gépet sérült vagy elhasználódott vezetékekkel használni. Különösen a hálózati csatlakozóvezeték épségét és öregedését kell ellenőrizni.
A hálózati vezeték karbantartási és javítási munkáit csak speciális képzettségű szakember végezheti.
Áramütés veszélye!
Tilos sérült vezetéket az elektromos hálózathoz csatlakoztatni vagy megérinteni az elektromos hálózatról történő leválasztása előtt.
A vágóegységekhez (késekhez) csak akkor szabad hozzáérni, ha a gép le van választva a hálózatról.
Mindig ügyeljünk arra, hogy a használt hálózati vezetékeket megfelelő biztosíték védje.
Ne dolgozzon esőben és nedves környezetben.
Kizárólag olyan, nedvesség ellen szigetelt, kültéri hosszabbítókábelt
használjunk, amely alkalmas a géppel történő használatra (⇒ 10.).
A csatlakozóvezetéket nem a vezeték húzásával, hanem a csatlakozó és az aljzat szétválasztásával kell kihúzni.
Ne hagyjuk az esön a gépet letakarás nélkül.
Ha a gép áramfejlesztő berendezéshez van csatlakoztatva, szem előtt kell tartani, hogy az áramingadozások miatt megsérülhet.
A gép csak olyan tápellátáshoz csatlakoztatható, amely legfeljebb 30 mA-es kioldási áramú hibaáram-megszakítóval biztosított. Ezzel kapcsolatos további információk villanyszerelőtől kérhetők.
4.3 Ruházat és felszerelés
A munka során mindig erős, nem csúszó talpú lábbelit viseljünk. Soha ne dolgozzunk vagy például szandálban.
A munkavégzés során és különösen a karbantartási munkálatok során, valamint a készülék szállításakor mindig
viseljen zárt mandzsettával ellátott bör védőkesztyűt.
A munka során mindig viseljünk védőszemüveget és hallásvédőt. A védőeszközt a gép teljes üzemideje alatt
viselni kell.
A géppel történő munkavégzés közben a célnak megfelelő, szorosan a testhez simuló ruházatot kell viselni,
pl. kezeslábast, nem külön kabátot. A géppel végzett munka során ne viseljünk
sálat, nyakkendőt, ékszereket, szalagokat vagy a ruházaton zsinórokat, valamint egyéb elálló ruhadarabokat.
A hosszú hajat a gép teljes üzemideje alatt, valamint a gépen végzett minden munka során össze kell fogni és (fejkendővel, sapkával stb.) biztosítani kell.
4.4 A gép szállítása
Az éles peremű vagy forró alkatrészek okozta sérülések elkerülése érdekében (⇒ 4.3) kizárólag védőkesztyűben dolgozzunk.
Tilos a gépet járó villanymotorral szállítani. Szállítás előtt kapcsoljuk ki a villanymotort, hagyjuk leállni a késeket, és húzzuk ki a hálózati csatlakozódugót.
A gépet csak lehült villanymotorral szabad szállítani.
A gépet csak előírásszerűen felszerelt tölcsérrel szabad szállítani.
Sérülésveszély a szabadon lévő kések miatt!
Ügyeljünk a gép súlyára, különösen a gép megdöntésekor.
Jármüre helyezéshez használjunk megfelelő rakodási segédeszközt (rakodórámpát, emelőszerkezetet).
A gépet a rakfelületen megfelelően méretezett rögzítőeszközökkel (hevederek, kötelek stb.) kell a jelen használati utasításban leírt rögzítési pontokon biztosítani. (⇔ 12.3)
A gépet csak lépésben szabad húzni vagy tolni. Tilos vontatni!
A gép szállításakor be kell tartani a helyi jogszabályi előírásokat, különösen a rakományok biztonságára és a tárgyak rakodófelületeken történő szállítására vonatkozó előírásokat.
4.5 Munkavégzés előtt
Biztosítani szükséges, hogy a géppel csak olyan személyek dolgozzanak, akik ismerik a használati útmutatót.
Be kell tartani a benzinmotoros, ill. villanymotoros kerti gépek használati idejére vonatkozó helyi rendeleteket.
A gép használata előtt ki kell cserélni a hibás, elhasználódott vagy sérült alkatrészeket. A gép olvashatatlanná vált vagy megsérült figyelmeztető és veszélyjelzéseit ki kell cserélni. A pótmatricák és minden további pótalkatrész beszerezhető a STIHL szakkereskedőknél.
Sérülésveszély!
A kopott vagy sérült alkatrészek (pl. tompa pengék) befolyásolhatják a készülék biztonságát, és sérülést okozhatnak a felhasználónak.
Az üzembe helyezés előtt a következőket kell ellenőrizni és biztosítani:
– A gép üzembiztos állapotban van. Ez azt jelenti, hogy a burkolatoknak és a védőberendezéseknek felszerelve, valamint kifogástalan állapotban kell lenniük.
- A gép előírásszerűen telepített dugaszolóaljzathoz van csatlakoztatva.
– A csatlakozó- és hosszabbító vezeték, a csatlakozódugók és az aljzatok szigetelése kifogástalan állapotban van.
– A teljes gép (a villanymotor háza, a védőberendezések, a rögzítőelemek, a kés, a késtengely, a késtárcsák stb.) nincs elhasználódva vagy megsérülve.
– Ne legyen aprítandó anyag a gépben, a tölcsér legyen üres.
– Nem hiányzik egyetlen csavar, anya vagy más rögzítőelem sem, és mindegyik meg van húzva. A laza csavarokat és anyákat üzembe helyezés előtt meg kell húzni (vegye figyelembe a forgatónyomatékot).
- Az előválasztó kapcsolóval előre be van állítva az aprítandó anyag típusa (fás vagy lágy szárú anyagok).
Sérülésveszély!
A kések forgásirányát az aprítandó anyag típusának beállítása határozza meg. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyag miatt, ha a beállítás nem megfelelő.
A gépet a sérülésveszély és a dologi károk elkerülése érdekében csak a szabadban, faltól vagy más merev tárgytól távol szabad használni (a kezelőnek nincs helye kitérni, üvegtörés vagy autók megkarcolásának veszélye stb.).
A gépet sík és szilárd talajra, stabilan kell felállítani.
Ne használjuk a gépet burkolt vagy kaviccsal szórt felületen, mert ekkor a gép által kidobott vagy felperdített anyag sérüléseket okozhat.
A gép minden indítása előtt ellenőrizni kell a gép előírás szerinti lezártságát. (⇒ 11.3) Ismerkedjünk meg a be- / kikapcsoló használatával, hogy vészhelyzetben gyorsan és megfelelően tudjunk cselekedni.
A tölcséren található fröccsenésvédőnek le kell takarnia az adagolónyílást, és sérülésmentesnek kell lennie – a sérült fröccsenésvédőt ki kell cserélni.
Sérülésveszély!
A gépet csak előírásszerűen összeszerelt állapotban szabad üzembe helyezni. Amennyiben a gép egyes alkatrészei (pl. a kerekek) hiányoznak, akkor az előírt biztonsági távolságok már nem tarthatók be, továbbá a gép kisebb stabilitással bírhat.
Üzembe helyezés előtt szemrevételezéssel ellenőrizni kell az előírás szerinti állapotot!
Az előírás szerinti azt jelenti, hogy a gép teljesen össze van szerelve, azaz különösen:
– a tölcsér felső részének a tölcsér alsó részére szerelve kell lennie,
– a tölcsérnek az alapgépre szerelve kell lennie, és mindkét rögzítőcsavarnak kézzel meghúzva kell lennie,
– a teljes keréktartónak felszerelve kell lennie,
– mindkét keréknek felszerelve kell lennie,
– minden biztonsági szerkezetnek (kidobócsatorna, fröccsenésvédő stb.) működőképes állapotban a helyén kell lennie,
– a vágóegységnek (késtárcsának) felszerelve kell lennie,
- minden késnek előírásszerűen felszerelve kell lennie.
Tilos a gyártó által a gépbe épített kapcsoló- és biztonsági berendezéseket eltávolítani vagy áthidalni.
Szemrevételezéssel ellenőrizni kell a késtárcsa épsegét, valamint azt, nem deformálódott-e, és szükség esetén ki kell cserélni.
4.6 Munka közben
Soha ne dolgozzon, ha mások – főleg gyerekek – vagy állatok tartózkodnak a veszélyes területen.
Tilos a géppel dolgozni esőben, viharban, illetve különösen villámcsapás veszélye esetén.
Nedves talajon a csúszásveszély miatt fokozott balesetveszély áll fenn. Ekkor különösen óvatos munkavégzés szükséges az elcsúszás megakadályozása érdekében. Lehetőség szerint kerülni kell a gép nedves talajon történő használatát.
Csak napfény vagy megfelelő mesterséges megvilágítás mellett dolgozzunk.
A munkaterületet a gép teljes üzemideje alatt tisztán és rendben kell tartani. A botlásveszélyt jelentő tárgyakat (köveket, ágakat, kábeleket stb.) el kell távolítani.
A kezelő állófelülete ne legyen magasabban a gép állófelületénél.
Indítás:
Indítás előtt állítsuk a gépet stabil, egyenes helyzetbe. Tilos a gépet fekvő helyzetben üzembe helyezni.
A gépet óvatosan, a „Gép üzembe helyezése” című fejezetben található utasítások szerint kell bekapcsolni. (⇒ 10.5)
A benzinmotor beindítása, ill. a villanymotor bekapcsolása közben ne álljunk a kidobónyilás elé. Indításkor, ill. bekapcsoláskor a kerti aprítógépben nem szabad aprítandó anyagnak lennie. A gépből aprítandó anyag perdülhet ki, ami sérüléseket okozhat.
Tilos a gépet indításkor megdönteni.
A rövid időn belüli gyakori bekapcsolás, különösen a be- / kikapcsolóval való „játszadozás” kerülendő. A villanymotor túlmelegedhet!
A gép által az indítás során okozott feszültségingadozás miatt kedvezőtlen hálózati viszonyok esetén zavar keletkezhet az ugyanarra az áramkörre kapcsolt más berendezésekben. Ebben az esetben meg kell tenni a megfelelő intézkedéseket (pl. más áramkörre csatlakozni, mint az érintett berendezés, vagy a gépet alacsonyabb impedanciájú áramkörön üzemeltetni).
Munkavégzés:
Sérülésveszély!
Soha ne tegyük kezünket vagy lábunkat forgó alkatrészekre vagy azok alá vagy fölé.
Működő gép mellett soha ne tartsuk az arcunkat vagy más testrészünket a tölcsér fölé és a kidobónyílás elé. A test és a fej mindig legyen kellő távolságban az adagolónyílástól.
Soha nem szabad kézzel vagy más testrésszel vagy ruházattal a tölcsérbe vagy a kidobócsatornába nyúlni. A
szem, az arc, az ujjak, a kezek stb. súlyosan sérülhetnek.
Mindig ügyeljünk az egyensúlyunkra és arra, hogy stabilan álljunk. Ne döljünk előre.
Tilos a fröccsenésvédőt a gép működése közben elállítani (eltávolítani, felhajtani, beszorítani, ütógetni stb.).
A felhasználónak betöltés közben a kezelő meghatározott munkaterületén belül kell állnia. A gép teljes üzemideje alatt mindig a munkaterületen belül kell tartózkodni, és tilos a kidobási területen belül elhelyezkedni. (⇒ 8.4)
Sérülésveszély!
Üzemelés közben az aprítandó anyagot a gép felfelé visszaperditheti. A felhasználó súlyosan megsérülhet az arcán, a szemén és a kezén. Ezért viseljen védőszemüveget és védőkesztyút, (⇒ 4.3) valamint tartsa távol a fejét az adagolónyílástól.
Soha ne döntsük meg a gépet, ha még jár a benzinmotor, ill. a villanymotor.
Ha a gép üzemelés közben felborulna, azonnal ki kell kapcsolni a villanymotort, és ki kell húzni a hálózati csatlakozódugót.
Ha a géppel végzett munka közben megváltoztatja az aprítandó anyag típusát, kapcsolja ki a gépet, és várja meg, amíg a kések leállnak. Ezután állítsa át az előválasztó kapcsolót a megváltozott anyagtípusra (fás szárú vagy lágy szárú anyagok).
Ha működés közben működteti az előválasztó kapcsolót, az üzembe helyezés csak 6 másodperc múlva lehetséges ismét.
Sérülésveszély!
A kerti aprítógép fás szárú anyagokkal történő megtöltésekor visszacsapódás fordulhat elő. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyagtól. Viseljen védőkesztyűt és védőszemüveget (⇒ 4.3)!
Ügyeljünk arra, hogy ne torlódjon fel az aprítandó anyag a kidobócsatornában, mert ez az aprítási teljesítmény romlását okozhatja, illetve visszaütésekhez vezethet.
A kerti aprítógép megtöltésekor különösen ügyeljünk arra, hogy ne kerülhessenek idegen anyagok, például fémdarabok, kövek, műanyagok, üveg stb. az aprítótérbe, mert ez meghibásodást és a tölcsérben lévő anyag visszacsapódását okozhatja.
Sérülésveszély!
A felhasználó súlyosan megsérülhet a visszapattanó apritóanyag és az idegen testek miatt. Tartsa távol az idegen tárgyakat a készüléktől, és azonnal távolítsa el a dugulásokat.
Vegyük figyelembe a vágóeszköz utánforgási idejét, ami a teljes leállásig néhány másodpercet vehet igénybe.
Kapcsoljuk ki a villanymotort, húzzuk ki a hálózati csatlakozódugót, és várjuk meg, amíg minden forgó eszköz megáll.
– ha magára hagyjuk a gépet, ill. a gép felügyelet nélkül marad,
– a gép áthelyezése, megemelése, hordozása, megdöntése, tolása vagy húzása előtt,
– a rögzítőcsavarok meglazítása és a gép felnyitása előtt,
- a gép szállítása előtt,
- m i e l ött a vágóegységnél, a tölcs vagy a kidobócsatornában kialakult szorulások vagy eltömődések megszüntetéséhez kezdünk,
- a késtárcsán végzett munkák előtt,
- mielőtt ellenőrizzük, tisztítjuk a gépet, vagy egyéb munkákat végzünk rajta.
Ha a vágóeszközbe idegen test kerül, a gép szokatlan hangokat hallat vagy szokatlanul vibrál, azonnal ki kell kapcsolni a villanymotort, és várni kell, amíg a gép leáll. Húzzuk ki a hálózati csatlakozódugót, vegyük le a tölcsért, és végezzük el a következő lépéseket:
- E I I e n őrizzük a gép, különösen a vágóegység épsegét (kés, késtárcsa, késtartó, késrögzítő csavar, szorítógyűrű), és végeztessük el a szükséges javításokat szakemberrel a gép újraindítása és a géppel végzett további munka előtt.
- E I l e n őrizzük a vágóegység minden alkatrészének rögzítettségét, szükség esetén húzzuk meg a csavarokat (ügyeljünk a meghúzási nyomatékokra).
– Cseréltessük ki vagy javíttassuk meg szakemberrel a sérült alkatrészeket – ennek során az alkatrészeknek egyenértékű tulajdonságokkal kell rendelkezniük.
4.7 Karbantartás és javítások
Karbantartási munkák (javítás, tisztítás stb.) megkezdése előtt ellenőrizzük, nincs-e
összehurkolódva vagy megsérülve a csatlakozóvezeték, majd állítsuk a gépet szilárd, sík talajra, kapcsoljuk ki a villanymotort, és húzzuk ki a hálózati csatlakozódugót.
Minden karbantartási munka előtt hagyjuk a gépet kb. 5 percig lehűlni.
A hálózati csatlakozóvezetéket kizárólag hivatalos villanyszerelő javíthatja, ill. cserélheti ki.
A vágóeszköz karbantartásakor ügyeljünk arra, hogy a vágóeszköz a tápellátás kikapcsolását követően a késrögzítő szerkezet ellenére is tovább foroghat.
Ha a karbantartási munkákhoz alkatrészeket vagy védelmi eszközöket szereltünk le, a munka végeztével haladéktalanul, előírás szerint szereljük vissza őket.
Tisztítás:
Munka után a teljes gépet gondosan meg kell tisztítani. (⇒ 11.1)
Soha ne használjon nagynyomású tisztítógépet, és ne tisztítsa a gépet folyó víz alatt (pl. locsolótömlővel). Ne használjon agresszív tisztítószereket. Ezek a műanyag és fém alkatrészek sérülését okozhatják, ami hátrányosan befolyásolhatja a STIHL gép biztonságos működését.
Karbantartási munkák:
Csak a jelen használati utasításban leírt karbantartási munkákat végezheti el a felhasználó, minden más munkát szakszervizben kell elvégeztetni. Ha Ön nincs a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljon szakszervizhez. A STIHL azt javasolja, hogy a karbantartási és javítási munkákat csak STIHL szakszervizzel végeztesse el.
A STIHL szakszervizek munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott müszaki információk is.
Csak olyan szerszámokat, tartozékokat és kiegészítő berendezéseket használjon, amelyeket a STIHL az adott géphez jóváhagyott vagy azokkal műszakilag egyenértékűek, ellenkező esetben személyi sérüléssel vagy a gép károsodásával járó baleset veszélye következhet be. Kérdéseivel forduljon bizalommal valamelyik szakservizhez.
A STIHL eredeti szerszámai, tartozékai és a pótalkatrészek optimálisan az adott berendezéshez, és a kezelő igényeihez vannak hangolva. Az eredeti STIHL pótalkatrészek a STIHL alkatrészszámról, a STIHL feliratról és adott esetben a STIHL alkatrészszimbólumról ismerhetők fel. Kisméretű alkatrészeken szerepelhet a szimbólum magában is.
Mindig tartsa tisztán és olvashatóan a figyelmeztető és tájékoztató címkéket. A sérült vagy elveszett címkéket a STIHL szakkereskedőknél beszerezhető eredeti címkékre kell kicserélni. Ha valamelyik alkatrészt újra cseréli ki, ügyeljen arra, hogy az új alkatrész ugyanolyan címkével legyen ellátva.
A vágóegységen végzett munkák csak védőkesztyűben, (⇒ 4.3)a legnagyobb óvatosság mellett végezhetők.
A gép biztonságos üzemállapota érdekében valamennyi anyacsavar, csapszeg és csavar – különösen a vágóegység minden csavarja – mindig erősen legyen meghúzva.
Ellenőrizzük rendszeresen az egész gépet – különösen hosszabb tárolás, pl. téli szünet előtt – a kopásra és az alkatrészek épségére nézve. Biztonsági okokból
azonnal ki kell cserélni az elhasználódott vagy sérült alkatrészeket, hogy a gép mindig biztonságos üzemállapotban legyen.
4.8 Tárolás hosszabb üzemszünet esetén
Hagyjuk a gépet kb. 5 percig lehülni, mielött zárt helyiségben leállítjuk.
Gondoskodni szükséges arról, hogy a gép védve legyen illetéktelen (pl. gyermekek által történő) használattal szemben.
Tárolás (pl. téli leállítás) előtt a gépet alaposan meg kell tisztítani.
A gépet csak üzembiztos állapotban szabad tárolni.
A gépet úgy tárolja sík területen, hogy véletlenül ne gurulhasson el.
A kerti aprítógépet csak felszerelt tölcsérrel szabad tárolni. Sérülésveszély a szabadon lévő kések miatt!
4.9 Hulladékkezelés
A hulladékok károsíthatják az embereket, az állatokat és a környezetet, ezért hulladékkezelésüket szakszerűen kell végezni.
A hulladékok szakszerű ártalmatlanításával kapcsolatban forduljunk a helyi hulladék-újrahasznosító telephez vagy a szakszervizhez. A STIHL erre a célra a STIHL szakszervizeket ajánlja.
A már nem használt gép hulladékkezelését szakszerű módon kell végezni. Az ártalmatlanítás előtt a gépet működésképtelenné kell tenni. A
balesetek megelőzése érdekében különösen a hálózati kábelt, ill. a villanymotorhoz vezető csatlakozóvezetéket kell eltávolítani.
5. A szimbólumok leírása
Figyelem! Üzembe helyezés előtt olvassa el a használati utasítást.
Sérülésveszély! Tartson távol másokat a veszélyes területtől.
Sérülésveszély! Forgó vágóeszközök! Ne tartsa kezét vagy lábát a nyílásokhoz, ha a gép jár.
Sérülésveszély! A vágóeszközön végzett munkák, a gép karbantartása vagy tisztítása, a csatlakozóvezeték összehurkolódásának és épsegének ellenőrzése, valamint a gép magára hagyása előtt kapcsolja ki a villanymotort, és húzza ki a hálózati kábelt.
Sérülésveszély! A visszacsapódó ágak és az aprítandó anyag átszúrhatja kezét vagy ujjait.
Viseljünk hallásvédőt. Viseljünk védőszemüveget.
Viseljen védőkesztyűt.
Ne dolgozzon esőben vagy nedves környezetben.
Sérülésveszély! A vágóeszköz még forog. Várjon, amíg a vágóeszköz megáll.
Sérülésveszély! Tilos felmászni a gépre.
Sérülésveszély! Soha nem szabad kézzel vagy más testrésszel vagy ruházattal a tölcsérbe vagy a kidobócsatornába nyúlni.
Sérülésveszély! Csak a bal oldalon helyezze be az aprítandó anyagot.
Fás szárú anyagok előválasztásakor a bal oldalon helyezze be az aprítandó anyagot. Vegye figyelembe a kezelési információkat.
Sérülésveszély!
Visszacsapódó aprítandó anyag veszélye. Tartson távol másokat a veszélyes területtől. Minimális távolság: 15 m.
Fa- és sövénynyesedék, valamint erős és elágazó fás szárú anyagok aprításához válassza a „fás szárú anyagok” előválasztási lehetőséget.
Szerves növényi maradványok, például gyümölcs- és zöldséghulladék, virágnyesedék, levelek stb. aprításához válassza a „lágy anyagok” előválasztási lehetőséget.
Ha működés közben működteti az előválasztó kapcsolót, az üzembe helyezés csak 6 másodperc múlva lehetséges ismét.
6. Szállítási terjedelem
Poz. Megnevezés db
A Alapgép a tölcsér alsó részével 1
B Tölcsér felső része 1
C Keréktengely 1
D Keréktartó 1
E Kerékütköző 2
F M6 x 55 csavar 2
G Hatlapú csavaranya 2
H Kerék 2
I Keréktárcsa 2
J Kerékdugó 2
K Feszítőcsap 2
L Önmetsző csavar P6 x 50 2
M Kidobónyílás fedele 1
N Kidobóhosszabbítás 1
O Rögzítőlemez 1
P Csapszeg 2
Q Torx csavar P5 x 20 3
R Torx csavar P5 x 10 2
S Biztonsági csavar 3
T Speciális szerszám 1
• Használati utasítás 1
7. A gép összeszerelése
Ügyeljünk a gép épségére!
A gép sérüléseinek elkerülése érdekében pontosan be kell tartani a „Gép összeszerelése” című alábbi fejezetben feltüntetett minden meghúzási nyomatékot.
7.1 A kerekek és a keréktengely felszerelése
- Szereljük a keréktengelyt (C) a kerékütközőkkel (E), a csavarokkal (F) és a hatlapú csavaranyákkal (G) a keréktartóra (D), és húzzuk meg a csavarokat a speciális szerszámmal (T) (4 - 6 Nm).
- Toljuk a kereket (H) a felszerelt keréktengelyre.
- Toljuk be a kerékdugót (J) és rögzítsük a feszítőcsap (K) beverésével.
• Helyezzük a kerékre a keréktárcsát (I). - Ismételjük meg a műveletet a másik oldalon.
7.2 A futómű és a kidobócsatorna felszerelése
1 A kidobóhosszabbítás felszerelése
- Helyezzük az alapgépet (A) az ábra szerint egy kb. 15-20 cm magas fadarabra.
- Helyezzük a kidobóhosszabbítást (N) a kampókkal (1) hátulról az alapgép (A) nyílásaiba (2), és hajtsuk lefelé úgy, hogy az alapgép elülső része pontosan a kidobóhosszabbítás nyílásába illeszkedjen.
- Csavarjuk be a csavarokat (R) a kampók (1) felső részébe (1 - 2 Nm).
2 A futómű felszerelése
- Toljuk ütközésig a futóművet mindkét keréktartóval (3) az alapgép (4) vezetőibe.
- Nyomjuk a keréktartó hajlított részét (5) a kidobóhosszabbítás (6) kikönnyítésébe.
- Helyezzük a csavarokat (L) a nyilásokon keresztül a keréktartókba (7) és húzzuk meg azokat (3 - 4 Nm).
3 A rögzítőlemez felszerelése
A keréktartó (5) ívelt részének pontosan a kidobóhosszabbítás (6) kikönnyítéseiben kell elhelyezkednie.
- Helyezzük fel a rögzítőlemezt (O), és csavarjuk be a csavarokat (Q) (1 - 2 N m).
- Állítsuk fel a gépet.
4 A kidobónyílás fedelének felszerelése
- Akasszuk be a kidobónyílás fedelét (M), és nyomjuk be a csapszegeket (P) (esetleg használjunk műanyag kalapácsot). A ráakasztás során ügyeljünk arra, hogy a fedelek belső oldalán balra és jobbra található bordák (8) pontosan a kidobóhosszabbítás (9) vezetőhornyába illeszkedjenek.
7.3 A kidobónyilás fedelének felnyitása és bezárása
A kidobónyilás fedelének felnyitása:
- Az aprításhoz hajtsuk fel a kidobónyilás fedelét (1), és pattintsuk a zárófület (2) a kidobóhosszabításba.
A kidobónyílás fedelének lezárása:
- Szállításhoz vagy helytakarékos tároláshoz emeljük meg kissé a zárófület (2), és hajtsuk le a kidobónyilás fedelét (1).
7.4 A tölcsér felső részének felszerelése
A tölcsért csak szakkereskedő, speciális szerszámmal szerelheti fel. A STIHL cég erre a célra a STIHL szakszervizeket ajánlja.
- Helyezzük a tölcsér felső részét (B) a tölcsér alsó részére (1).
- Hajtsuk fel a fröccsenésvédőt (2) a z ábra szerint, és tartsuk ebben a helyzetben.
• Csavarjuk be a csavarokat (S).
8. Munkavégzési tanácsok
8.1 Milyen anyagok dolgozhatók fel?
A GHE 355 típusú kerti aprítógéppel lágy és fás szárú anyagok egyaránt feldolgozhatók.
Lágy anyagok:
Szerves növényi maradványok, például gyümölcs- és zöldséghulladékok, virágnyesedék, lomb stb.
Fás szárú anyagok:
Fa- és sövénynyesedék, valamint vastag és elágazó fás szárú anyagok.
A fa- és sövénynyesedéket célszerű frissen feldolgozni, mivel az aprítási teljesítmény jobb a friss aprítandó anyag esetén, minha az már kiszáradt vagy átnedvesedett volna.
A száraz aprítandó anyag feldolgozása növeli a visszacsapódás veszélyét. A visszacsapódó ágak súlyosan megsebesíthetik a felhasználót.
Sérülésveszély!
Fás szárú anyagok aprításakor ügyeljen az aprítandó anyag helyes beállítására a gépen (⇔ 10.7). A kések forgásirányát az aprítandó anyag típusának beállítása határozza meg. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyag miatt, ha a beállítás nem megfelelő.
8.2 Milyen anyagok nem dolgozhatók fel?
Köveknek, üvegnek, fém (drótok, szögek stb.) vagy műanyag daraboknak nem szabad a kerti aprítógépbe kerülniük.
Alapszabály:
ne tegyünk a kerti aprítógépbe olyan anyagokat, amelyek nem komposztálhatók.
8.3 Maximális ágátmérő
Maximális ágátmérő
GHE 355: 35 mm
GHE 375: 40 mm
Vigyázat!
Több vékony ág egyidejű behelyezésekor az egyes ágak átmérőjének összege nem haladhatja meg a maximális ágátmérőt.
A legjobb aprítási teljesítményt a frissen vágott fa- és sövénynyesedékkel érheti el.
8.4 A kezelő munkaterülete
A kezelőnek biztonsági okokból a gép teljes üzemideje alatt a munkaterületen kell tartózkodnia (szürke színnel jelzett terület).
Annak érdekében, hogy a kezelőt ne találja el a visszaütődő apríték, nem javasolt közvetlenül a kerti aprítógép mögött állni – álljunk a géptől kissé oldalra (sávokkal jelzett „A” terület).
8.5 A kerti aprítógép helyes töltése
Sérülésveszély!
A ferde helyzetű nyírószerkezet a fás szárú anyagokat visszacsaphatja! A felhasználó súlyosan megsérülhet a visszapattanó fás szárú anyagoktól. A visszacsapódásokból származó sérülések elkerülése érdekében a kerti aprítógépet előírásszerűen kell megtölteni. Ha a kerti aprítógép töltésére a hátoldal felől kerül sor, azaz a kezelő a munkaterületen (⇒ 8.4) áll, akkor a fás szárú anyagokat enyhén ferdén javasolt a tölcsérre helyezni, majd az (1) szimbóllumnak megfelelően a tölcsér bal oldali fala mentén a nyírószerkezethez irányítani.
A megtöltés során be kell tartani a feltüntetett maximális ágátmérőt. Ritkítsa ki az erősen elágazó ágakat, és távolítsa el az oldalhajtásokat. A nagy méretű adagolónyílás kizárólag az erősen elágazó fás szárú anyagok jobb betölthetőségére szolgál.
8.6 Kijelző
A kijelzőn ábrázolt szimbólum csak járó villanymotor mellett érvényes. Ezért a kijelző ellenőrzése előtt a kerti aprítógépet be kell kapcsolni. (⇒ 10.5)
A kerti aprítógép bekapcsolása után a kijelzőn (1) megjelenik a feldolgozható aprítandó anyag az alábbi szimbólumokkal:
Fa- és sövénynyesedék, valamint vastag és elágazó fás szárú anyagok.
Szerves növényi maradványok, például gyümölcs- és zöldséghulladékok, virágnyesedék, lomb stb.
8.7 A gép megfelelő terhelése
A kerti aprítógép villanymotorja, ill. benzinmotorja csak olyan mértékben terhelhető, hogy a fordulatszáma ne csökkenjen jelentösen. A kerti aprítógépbe az anyagot mindig egyenletesen, folyamatosan kell betölteni. Ha a villanymotor fordulatszáma a kerti aprítógéppel végzett munka során csökken, a villanymotor, ill. a benzinmotor tehermentesítése érdekében szüneteltetni kell új anyagok betöltését.
8.8 Túlterhelés elleni védelem
Amennyiben munka közben a villanymotor túlterhelése fordulna elő, a beépített termikus túlterhelés elleni védelem automatikusan kikapcsolja a villanymotort.
Kb. 10 perces lehülési idő után a kerti aprítógép ismét üzembe helyezhető. A túlterhelés elleni védelem gyakori bekapcsolódásának a következő okai lehetnek:
– nem megfelelő a csatlakozóvezeték
(⇒ 10.1)
- a hálózat túlterhelt
– a gép a túl nagy aprítandó mennyiség vagy a tompa kések miatt túlterhelődött.
8.9 Ha a kerti aprítógép vágóegysége megszorul
Ha a kerti aprítógép vágóegysége aprítás közben megszorul, azonnal le kell állítani a villanymotort, és ki kell húzni a hálózati kábelt. Ezután le kell venni a tölcsért, és meg kell szüntetni a hiba okát.
9. Biztonsági berendezések
9.1 Villanymotor újraindítás-gátlója
A gépet csak a kapcsolóval lehet üzembe helyezni, a csatlakozóvezeték csatlakoztatásával nem.
9.2 Biztonsági reteszelés
A villanymotort, ill. az aprítóeszközt csak megfelelően lezárt tölcsér mellett szabad üzembe helyezni. A jobb oldali (a gépet elölről nézve) rögzítőcsavar üzem közbeni kicsavarása esetén a villanymotor magától kikapcsol, és az aprítóeszköz néhány másodperc múlva leáll.
9.3 A villanymotor késleállító fékje
A villanymotor késleállító fékje révén a motor leállítása és a kés megállása közötti késleállási idő néhány másodpercre rövidül.
9.4 Védőburkolatok
A kerti aprítógép a betöltési és a kidobási területen védőburkolatokkal rendelkezik. Ezek közé tartozik a teljes tölcsér a tölcsér
felső részével és a fröccsenésvédővel, a kidobóhosszabbítás, valamint a kidobónyilás fedele.
A védőburkolatok az aprítás során biztonságos távolságot biztosítanak az aprítókésektől.
10. A gép üzembe helyezése
Sérülésveszély!
A kerti aprítógép üzembe helyezése előtt gondosan el kell olvasni „A biztonság érdekében” fejezetet (⇔ 4.), és be kell tartani minden biztonsági figyelmeztetést.
- A villanymotort csak a használati útmutatóban leírt módon szabad bekapcsolni. (⇒ 10.5)
10.1 A kerti aprítógép elektromos csatlakoztatása
Sérülésveszély!
Be kell tartani a „Figyelem – elektromos sérülések veszélye” (⇔ 4.2) című fejezetben szereplő összes biztonsági figyelmeztetést.
A Nagy-Britanniában forgalmazott kerti aprítógépek 10 m hosszú csatlakozóvezetékkel és speciális dugóval rendelkeznek. A Nagy-Britanniában használatos csatlakozódugóban késes biztosító található.
A hálózati feszültségnek egyeznie kell az üzemi feszültséggel (lásd az adattáblát).
A hálózati csatlakozóvezetéknek megfelelő biztosítóval védettnek kell lennie. (⇔ 17.)
Csatlakozóvezetékként csak olyan vezetékek használhatók, amelyek legalább a H07 RN-F DIN/VDE 0282 gumitömlős vezetékkel egyenértékűek.
A dugaszcsatlakozóknak fröccsenő víz ellen védettnek kell lenniük. A nem megfelelő hosszabbítókábelek teljesítményveszteséget okoznak, így károsíthatják a villanymotort.
A hálózati csatlakozóvezeték minimális keresztmetszetének 3 × 1,5 mm²-nek kell lennie 25 m hosszúságig, ill. 3 × 2,5 mm²-nek 50 m hosszúságig.
A vezeték csatlakozóinak gumi anyagúnak vagy gumibevonatúnak kell lenniük, és meg kell felelniük a DIN/VDE 0620 szabványnak.
Ezt a gépet a következő rendszer-impedanciával működő áramellátó hálózaton történő üzemeltetésre tervezték: Z_max az átadási ponton (házcsatlakozás) legfeljebb 0,435 ohm (50 Hz frekvencia mellett).
A felhasználó köteles biztosítani, hogy a gépet csak a fenti követelményeket teljesítő áramellátó hálózaton helyezzék üzembe. A rendszer-impedanciára vonatkozó információk szükség esetén a helyi áramszolgáltató vállalattól kérhetők.
A hálózati csatlakozással kapcsolatos bővebb információkért forduljon villanyszerelőhöz.
10.2 A hálózati kábel csatlakoztatása
A hálózati kábel kiválasztása során vegye figyelembe a „Gép elektromos csatlakoztatása” (⇒ 10.1) című fejezetben található összes pontot.
GHE 355:
- Csatlakoztassa a hálózati kábel aljzatát a gép hárompólusú hálózati csatlakozódugójához (1).
GHE 375:
- Csatlakoztassa a hálózati kábel aljzatát a gép ötpólusú hálózati csatlakozódugójához (2).
10.3 A hálózati vezeték leválasztása
A hálózati vezetéket csak a csatolónál fogva szabad leválasztani. Tilos a kábelt húzni. Ha a kerti aprítógép működés közben leválasztódik az áramhálózatról, a gép csak 12 másodperc késleltetéssel helyezhető ismét üzembe.
10.4 Kábel-tehermentesítő
A munkavégzés közben a kábel- tehermentesítő megakadályozza a csatlakozóvezeték véletlen kihúzását és ezáltal a gép hálózati csatlakozójának esetleges sérülését. Ezért a csatlakozóvezetéket a kábel- tehermentesítőn keresztül kell vezetni.
A kábel beakasztása a kábel- tehermentesítőbe:
- Csatlakoztassuk a hálózati kábelt. (⇒ 10.2)
- Képezzünk hurkot a csatlakozóvezetéken (1), és vezessük át a hurkot a nyíláson (2).
- Akasszuk a hurkot a kampóra (3) és húzzuk meg erősen.
A kábel kiakasztása a kábel- tehermentesítőböl:
- Vegyük le a hálózati vezeték hurkát a kampóról (3).
- Húzzuk ki a csatlakozókábel hurkát (1) a nyílásból (2).
- Szükség esetén húzzuk ki a hálózati kábelt. (⇒ 10.3)
10.5 A kerti aprítógép bekapcsolása
A gépben nem szabad aprítandó anyagnak lennie, mert az a bekapcsoláskor kirepülhet.
A késtárcsa késrögzítő szerkezetének mindig ütközésig lehajtva kell lennie. (⇒ 11.6)
Ha az előválasztó kapcsoló függőleges helyzetben van (középső állás), a kerti aprítógép nem kapcsolható be.
- Csatlakoztassuk a hálózati vezetéket. (⇒ 10.2)
- Nyomjuk meg a kapcsolón a zöld gombot (1).
A kerti aprítógép működni kezd.
10.6 A kerti aprítógép kikapcsolása
Csak akkor állítsuk le a villanymotort, ha már nincs aprítandó anyag a gépben, különben az újbóli elindításkor a késtárcsa megszorulhat.
- Nyomjuk meg a kapcsolón a piros gombot (1). A kerti aprítógép villanymotorja kikapcsol és automatikusan lefékeződik.
Sérülésveszély!
A villanymotor leállítása után vegyük figyelembe a meghajtott eszközök utánforgási idejét, ami a teljes leállásig több másodpercet vesz igénybe.
10.7 Előválasztó kapcsoló
A GHE 355 és GHE 375 típusú kerti aprítógépekkel lágy és fás szárú anyagok egyaránt feldolgozhatók. Az előválasztó kapcsoló elforgatásával beállítható az aprítási mód.
Ha az előválasztó kapcsolót a kerti aprítógép működése közben vagy a gép kikapcsolása után, a villanymotor leállási ideje alatt (amikor a motor még nem állt le) működteti, a gép biztonsági okokból csak 6 másodperc késleltetés után kapcsolható be ismét. (⇒ 10.5)
A feldolgozható aprítandó anyag szimbóluma csak a kerti aprítógép bekapcsolása után jelenik meg megfelelően.
Sérülésveszély!
A kések forgásirányát az aprítandó anyag típusának beállítása határozza meg. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyag miatt, ha a beállítás nem megfelelő.
A beállítás ellenőrzése:
- Kapcsolja be a kerti aprítógépet. (⇒ 10.5) A kijelzőn (1) megjelenik az aktuálisan beállított feldolgozható aprítandó anyag szimbóluma. (⇒ 8.6)
A beállítás módosítása:
- Kapcsolja ki a kerti aprítógépet, és várjon, amíg a vágóegység megáll. (⇒ 10.6)
- Fordítsa el az előválasztó kapcsolót (2) 180°-kal.
- Kapcsolja be ismét a kerti aprítógépet. (⇔ 10.5)
A kijelzön (1) megjelenik az aktuálisan beállított feldolgozható aprítandó anyag szimbóluma. (⇒ 8.6)
10.8 Aprítás
- Toljuk a kerti aprítógépet sík, szilárd talajra és állítsuk le biztonságosan.
- Vegyünk fel védőkesztyűt, védőszemüveget és hallásvédőt. (⇔ 4.3)
- Nyissuk ki a kidobónyilás fedelét. (⇒ 7.3)
- Csatlakoztassuk a hálózati kábelt a kerti aprítógéphez. (⇒ 10.2)
- Kapcsolja be a kerti aprítógépet. (⇒ 10.5)
- Várja meg, amíg a kerti aprítógép eléri a maximális fordulatszámot (üresjáratí fordulatszám).
-
Ellenőrizze, hogy a feldolgozandó aprítandó anyag (fás vagy lágy szárú anyagok) egyezik-e a kijelzőn megjelenő szimbólummal. (⇒ 8.6)
-
Ha a kijelzés nem egyezik meg, módosítsa a beállítást. (⇒ 10.7)
- Töltsön a kerti aprítógépbe aprítandó anyagot az előírtak szerint. (⇒ 8.5)
- Kapcsolja ki a kerti aprítógépet. (⇒ 10.6)
Sérülésveszély!
Ha a fás szárú anyagot a lágy szárú anyagra vonatkozó beállítással aprítja, erős visszacsapódás léphet fel. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyagtól.
11. Karbantartás
Sérülésveszély!
A villanymotor véletlen bekapcsolásának elkerülése érdekében minden karbantartási é munka, valamint a vág végzendő munkálatok feltétlenül húzza ki a há kábelt.
Sérülésveszély!
Csak védőkesztyűben dolgozzon. (⇒ 4.3) Soha ne érjen a késekhez, amíg meg r
Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakkereskedőhöz.
A STIHL azt javasolja, hogy a karbantartási és javítási munkákat csak STIHL szakszervizzel végeztessük el.
A STIHL cég az eredeti STIHL pótalkatrészek használatát javasolja.
11.1 A gép tisztítása
Karbantartási gyakoriság: Minden használat után
Minden használat után alaposan tisztítsuk meg a gépet. A gondos kezelés megóvja a gépet a károsodástól, és meghosszabbítja élettartamát.
Soha ne irányítsunk
vízsugarat a villanymotor, illetve a benzinmotor részeire,
a tömítésekre, a csapágyakra és az elektromos alkatrészekre, például a kapcsolókra. Ez költséges javításokat tehet szükségessé.
Ha a szennyeződések és a lerakódott maradványok kefével, nedves kendővel vagy fadarabbal nem távolíthatók el, a STIHL
speciális tisztítószer használatát javasolja (pl. STIHL speciális tisztítószer).
Ne használjunk agresszív tisztítószereket.
Rendszeresen tisztítsuk meg a késtárcsákat.
A gépet csak az ábrázolt helyzetben szabad tisztítani.
• Szereljük le a tölcsért. (⇒ 11.4)
A villanymotor megfelelő hűtése érdekében tisztítsuk meg a hűtőlevegő útját (beszívó rések) a villanymotor házán a szennyeződésektől.
11.2 Szervizelési gyakoriság
A kerti aprítógépet lehetőség szerint évente egyszer szakszervizzel kell ellenőriztetni.
A STIHL erre a célra a STIHL szakszervizeket ajánlja.
11.3 A tölcsér felszerelése
Sérülésveszély!
Csak védőkesztyüben dolgozzon! (⇔ 4.3)
A tölcsér felszerelése elött győződjön meg róla, hogy a késrögzítő szerkezet nem reteszelie a vágóegységet.
- Akassza a tölcsért (1) az alapgép (2) rögzítőkampóira és hajtsa előre.
- Csavarja be és húzza meg a rögzítőcsavarokat (3).
Az összeszerelés után ellenőrizze szemrevételezéssel, hogy a tölcsér pontosan illeszkedik-e a rögzítőkampóhoz.
11.4 A tölcsér leszerelése
Sérülésveszély!
A rögzítőcsavarok meglazítása előtt ki kell húzni a hálózati csatlakozódugót. Csak védőkesztyűben dolgozzon! (⇔ 4.3)
- Lazítsa meg és csavarja ki a rögzítőcsavarokat (1).
- Hajtsuk hátra és vegyük le a tölcsért (2).
11.5 A késkészlet szervizelési gyakorisága
Karbantartási gyakoriság: minden használat előtt
Ellenőrizni kell a késkészlet (késtárcsa, aprítókések, biztosító alátét, szorítógyűrű, csavar) kopásmentességét, megfelelő rögzítettségét, repedés- és egyéb sérülésmentességét.
11.6 A késkészlet leszerelése
Sérülésveszély! Csak védőkesztyűben dolgozzon! (⇔ 4.3)
Soha ne érjen a késekhez, amíg meg nem álltak.
1 Késtárcsa rögzítése
• Szereljük le a tölcsért. (⇒ 11.4)
- Fordítsa a késtárcsát (1) az ábrán látható helyzetbe, és hajtsa fel a késrögzítő szerkezetet (2) ütközésig.
2 A késkészlet meglazítása
- Lazítsa meg a csavart (3) speciális szerszám (T) segítségével, majd csavarja ki azt.
- Vegye le a csavart (3), a biztosító alátétet (4) és a szorítógyűrűt (5).
3 Szárnyas kés levétele
- Vegye le a (6) -os, a (7) -es és a (8) -as szárnyas kést.
4 Késtárcsa levétele
- Hajtsa vissza a késrögzítő szerkezetet (2).
- Emelje le a késtárcsát (1).
11.7 A késkészlet felszerelése
Sérülésveszély! Csak védőkesztyűben dolgozzon! (⇔ 4.3)
A késkészlet behelyezése előtt szemrevételezéssel ellenőrizze, rendben van-e a késtárcsa és minden aprítókés, nem találhatók-e rajtuk barázdák, repedések, vagy nem törtek-e ki azokból darabok.
Mielőtt a késkészletet a gép késtartó szerkezetéhez rögzítené, tisztítsa meg a késtárcsát és az aprítókést.
A faapritó késsel felszerelt késtárcsa és a három szárnyas kés fogazott késtartó szerkezettel rendelkezik. Ezáltal nem lehetséges a komplett vágóegység hibás beszerelése, mivel a kések csak a megfelelő helyzetben helyezhetők a késtartó szerkezetre.
1 A késtárcsa behelyezése
- Helyezze a késtárcsát (1) a késtartó szerkezetre. Eközben ügyeljen a késtartó szerkezet fogazására.
2 A késkészlet rögzítése
- Fordítsa a késtárcsát (1) az ábrán látható helyzetbe, és hajtsa fel a késrögzítő szerkezetet (2) ütközésig.
3 A szárnyas kés behelyezése
A szárnyas kések belső oldalán található számok (3) a beszerelési sorrendnek felelnek meg.
- Helyezze be a 4 -es, az 5 -ös és a 6 -os szárnyas kést.
4 A késkészlet rögzítése
- Helyezze be a szorítógyűrűt (7), és rögzítse a biztosító alátéttel (8) és a csavarral (9).
- Húzza meg a csavart (9) a speciális szerszám (T) segítségével (45 - 50 Nm nyomatékkal).
- Hajtsa vissza a késrögzítő szerkezetet (2).
• Szereljük fel tölcsért. (⇒ 11.3)
11.8 A kések kopáshatárai
A feltüntetett kopáshatárok elérése előtt meg kell fordítani, illetve ki kell cserélni az érintett késeket. A STIHL cég erre a célra a STIHL szakszervizeket ajánlja.
1 A kések áttekintése
- 1 db kombinált kés (1)
- 3 db szárnyas kés (2)
- 2 db előaprító kés (3)
• Szereljük le a késkészletet. (⇒ 11.6)
2 Kombinált kés
- Helyezzünk vonalzót (5) a kombinált kés (4) vonatkoztatási élére. A vágóél és a vonalzó közötti A távolság a kopás mértéke.
A kombinált kés (1) maximális kopáshatára (A):
A = 5 mm
3 Szárnyas kés:
A mérési eljárás és a feltüntetett érték mindhárom szárnyas kés esetén megegyezik.
A szárnyas késeken a vágóélek nem egyenlő igénybevétele miatt aszimmetrikus kopás léphet fel.
- A kés szélességét két-három ponton kell a vágóél mentén megmérni.
A legkisebb értéket kell alapul venni.
Minimális késszélesség (B)
Szárnyas kés (2):
B = 40 mm
4 Előaprító kés
A mérési eljárás és a feltüntetett érték mindkét előaprító kés esetén megegyezik.
Az előaprító késeken a vágóélek nem egyenlő igénybevétele miatt aszimmetrikus kopás léphet fel.
- A kés szélességét két-három ponton kell a vágóélek mentén megmérni. A legkisebb értéket kell alapul venni.
Minimális késszélesség (C, D) Előaprító kés (3):
C = 23 mm
D = 16 mm
11.9 Az aprítókések élezése
Javasoljuk, hogy az összes aprítókés élezését kizárólag szakkereskedő végezze el. A tompa és helytelenül élezett kések (rossz élezési szög, nem egyenletesen élezett kések miatti egyensúlyhiány stb.) növelik a visszacsapódás kockázatát. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyagtól. Ezenkívül a kerti aprítógép működése (az aprítandó anyag bevitele, a kések stabilitása stb.) romolhat.
• Szerelje le a késkészletet. ( 11.6)
Élezési szög:
Minden aprítókés élezési szöge 30°.
Az aprítókések élezésére vonatkozó információk:
Az aprítókések élezésekor vegye figyelembe az alábbi pontokat:
- A késeket élezés közben hűteni kell (pl. vízzel). Nem léphet fel kék színű elszíneződés, különben csökken a kés éltartóssága.
- Egyenletesen élezze a kést, hogy elkerülje a kiegyensúlyozatlanság miatti rezgéseket.
- Beszerelés előtt ellenőrizze a kések épségét: Ki kell cserélni a késeket, ha kicsorbultak vagy repedések láthatók rajtuk, illetve ha elérték a kopáshatárt.
- A kések éleit a megadott vágásszög figyelembe vételével kell élezni.
• A késeket éllel szemben kell élezni.
11.10 Villanymotor és kerekek
A villanymotor nem igényel karbantartást.
A kerekek csapágyai nem igényelnek karbantartást.
11.11 Tárolás és téli szünet
A gépet száraz, zárt, pormentes helyiségben kell tárolni. A gépet úgy kell tárolni, hogy gyermekek ne férhessenek hozzá.
A gépet csak üzembiztos állapotban szabad tárolni.
Legyen minden anyacsavar, csapszeg és csavar szorosan meghúzva, valamint cseréljük ki az olvashatatlanná vált veszély- és figyelmeztető jelzéseket, továbbá ellenőrizzük a teljes gép kopás- és sérülésmentességét. Az elhasználódott vagy sérült alkatrészeket ki kell cserélni.
A gép esetleges hibáit alapvetően a tárolás előtt javasolt megszüntetni.
A gép hosszabb üzemen kívül helyezése (téli szünet) esetén vegyük figyelembe az alábbi pontokat:
- gondosan tisztítsuk meg a gép külső részeit,
- minden mozgó alkatrészt jól olajozzunk, ill. zsírozzunk meg.
12. Szállítás
Sérülésveszély!
Szállítás előtt gondosan el kell olvasni és be kell tartani „A biztonság érdekében” fejezetben, különösen „A gép szállítása” pontban foglaltakat. (⇔ 4.4)
A kerti aprítógépet csak felszerelt tölcsérrel szabad szállítani. A gép megemelése előtt vegyük figyelembe a „Műszaki adatok” fejezetben feltüntetett súlyt. (⇒ 17.)
12.1 A kerti aprítógép húzása vagy tolása
- Fogjuk meg erősen a kerti aprítógépet a tölcsér felső részénél (1), majd döntsük hátra.
- Ezután a kerti aprítógép lassan (lépéstempóban) húzható vagy tolható.
12.2 A kerti aprítógép megemelése vagy hordozása
A gép megemeléséhez vagy szállításához minden esetben két ember szükséges.
Viseljünk olyan megfelelő védőruházatot, amely teljesen fedi az alsókarokat és a felsőtestet.
-
- személy: Fogjuk meg a kerti aprítógépet a tölcsér felső részénél (1).
-
- személy: Fogjuk meg a kerti aprítógépet a kidobóhosszabbítás (2) rögzítőlemezénél.
- A kerti aprítógépet egyszerre kell megemelni.
12.3 A kerti aprítógép szállítása rakfelületen
- A gépet megfelelő rögzítőeszközökkel kell elcsúszás ellen rögzíteni. A köteleket, ill. hevedereket a keréktartóhoz (1) vagy a tölcsérhez (2) kell rögzíteni.
13. A kopás minimalizálása és a meghibásodások elkerülése
Fontos karbantartási és tisztítási tudnivalók
Elektromos kerti aprítógép (STIHL GHE)
A kezelési útmutató biztonságra, kezelésre és karbantartásra vonatkozó előírásainak figyelmen kívül hagyása vagy a nem engedélyezett kiegészítő vagy pótalkatrészek használata miatt bekövetkezett személyi és vagyoni károkkal kapcsolatban a STIHL vállalat kizárja mindennemű felelősségét.
A STIHL gép sérülésének, ill. túlzott kopásának elkerülése érdekében feltétlenül tartsa be a következő fontos útmutatásokat.
1. Kopó alkatrészek
A STIHL gépek egyes alkatrészei rendeltetésszerű használat mellett is normális kopásnak vannak kitéve, ezért a használat módjától és időtartamától függően időben ki kell cserélni őket.
Ilyen alkatrészek pl.:
- a k é s
- a késtárcsa
2. A jelen használati utasítás előírásainak betartása
A STIHL gép használata, karbantartása és tárolása olyan gondosan történjen, amint az a jelen használati útmutatóban szerepel. A biztonsági, kezelési és karbantartási utasítások figyelmen kívül hagyásából származó minden kárért a felhasználót terheli a felelősség.
Ez különösen érvényes az alábbi esetekre:
– nem megfelelően méretezett vezetékek (keresztmetszet),
– hibás elektromos csatlakoztatás (feszültség),
– a terméken a STIHL jóváhagyása nélkül végrehajtott változtatások,
– olyan szerszámok vagy tartozékok használata, amelyek nem megengedettek, nem alkalmasak vagy minőségileg nem megfelelők az adott géphez,
– a termék nem rendeltetésszerű használata,
– a termék sportrendezvényeken vagy versenyeken történő használata,
– a termék hibás alkatrészekkel történő használata miatt bekövetkező károk.
3. Karbantartási munkák
A „Karbantartás” című fejezetben leírt összes munkát rendszeresen el kell végezni.
Amennyiben ezeket a karbantartási munkálatokat a felhasználó nem tudja maga elvégezni, azokkal egy szakszervizt kell megbízni.
A STIHL azt javasolja, hogy a karbantartási és javítási munkákat csak STIHL szakszervizzel végeztesse el.
A STIHL szakszervizek munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is.
Ezeknek a munkáknak az elmulasztása esetén olyan károk keletkezhetnek, amelyekért a felhasználó viseli a felelősséget.
Ide tartoznak többek között:
- a hütőlevegő-vezetés (szívonyílások, hütőbordák, ventilátorkerék) nem megfelelő tisztítása miatt a villanymotorban keletkezett károk,
- a szakszerűtlen tárolás következtében fellépő korróziós és egyéb károk,
- a gép sérülései minőségileg nem megfelelő pótalkatrészek használata miatt,
- a nem megfelelő időben vagy módon elvégzett, ill. olyan karbantartási vagy javítási munkákból adódó károk, amelyeket nem szakszervizben végeztek el.
14. Általános pótalkatrészek
Komplett késtárcsa
6011 700 5100
Kombinált kés
6011 702 5100
Szárnyas kés 1
6011 702 0300
Szárnyas kés 2
6011 702 0310
Szárnyas kés 3
6011 702 0320
Előaprító kés, készlet
6011 007 1000
15. Környezetvédelem
Az apríték nem a szemétbe való, hanem komposztálni kell.
A csomagolások, a gép és a tartozékok újrahasznosítható
anyagokból készültek, a hulladékkezelésüket ennek megfelelően kell végezni.
A hulladékanyagok szelektív, környezetbarát gyűjtése elősegíti a nyersanyagok újrahasznosíthatóságát. Ezért a gépet a szokásos élettartam elteltével hulladékhasznosító gyűjtőhelyre kell szállítani. A nem megfelelő hulladékkezelés káros lehet az egészségre és szennyezheti a környezetet.
15.1 Hulladékkezelés
Az ártalmatlanítás előtt a gépet működésképtelenné kell tenni.
Ehhez különösen a hálózati kábelt, ill. a villanymotorhoz vezető csatlakozóvezetéket kell eltávolítani.
Sérülésveszély a kések miatt!
A már nem használt kerti aprítógépet soha ne hagyjuk felügyelet nélkül. A gépet és a késeket úgy kell tárolni, hogy gyermekek ne férhessenek hozzá.
16. A gyártó megfelelőségi nyilatkozata 17. Műszaki ada
16.1 A gyártó uniós megfelelőségi nyilatkozata – STIHL GHE 355.0, GHE 375.0 kerti aprítógép
A STIHL Tirol GmbH
kizárólagos felelősséggel kijelenti, hogy a következő gép:
– Kialakítás: elektromos kerti aprítógép
– Gyártó neve: STIHL
– Típus: GHE 355.0, GHE 375.0
– Felvett teljesítmény (GHE 355.0): 2500 W
– Felvett teljesítmény (GHE 355.0 (GB/CH)): 2000 W
– Felvett teljesítmény (GHE 375.0): 3000 W
– Sorozatazonosító: 6011
megfelel a 2000/14/EC, a 2006/42/EC a 2014/30/EU és a 2011/65/EU irányelv vonatkozó rendelkezéseinek, továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, valamint a következő esetekben:
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100, hivatkozással az EN 50434-re.
A mért és garantált zajteljesítményszintek meghatározása a 2000/14/EC irányelv V. mellékletének megfelelően történt.
– Mért zajteljesítményszint: 97,4 dB(A)
– Garantált zajteljesítményszint: 100 dB(A)
A műszaki dokumentáció a STIHL Tirol GmbH vállalatnál található.
A gyártás éve és a gépszám a kerti aprítógép adattábláján található.
Matthias Fleischer, a kutatási-fejlesztési részleg vezetője
képv.:
Sven Zimmermann, a minőségbiztosítási részleg vezetője
GHE 355.0 / GHE 375.0:
Sorozatazonosító 6011
Frekvencia 50 Hz
Érintésvédelmi
osztály I
Védettség fröccsenő víz
ellen védett
(IPX4)
Üzemeltetés P40
40 s terhelés,
60 s üresjárat
A vágóegység
hajtása állandó
irányelvek szerinti mérés:
Garantált 100 dB(A)
zajteljesítményszint
(L_WAd)
Mérési 2,4 dB(A)
bizonytalanság
(K_WA)
Kerékátmérő 250 mm
H/SZ/M 122/50/141
GHE 355.0:
Motor, kialakítás villanymotor (\~)
Gyártó: ATB
Típus BSRBF 0,75/2-C
Feszültség 230 V\~
Felvett teljesítmény 2500 W
2000 W (GB)
2000 W (CH)
Biztosító* 16 A
10 A (CH)
Maximális ágátmérő 35 mm
GHE 355.0:
| A villanymotor névleges fordulatszáma | 2750 |
| Az EN 50434 irányelv szerinti mérés: | |
| Munkahelyi hangnyomásszint (LpA) | 94 dB(A) |
| Mérési bizonytalanság (KpA) | 3 dB(A) |
| Tömeg 30 kg | |
| 29 kg (CH) | |
| 32 kg (GB) | |
GHE 375.0:
| Motor, kialakítás villanymotor (~3) | |
| Gyártó: | ATB |
| Típus | BSRF 0,75/2-C |
| Feszültség | 400 V~ |
| Felvett teljesítmény | 3000 W |
| Biztosító* | 10 A |
| Maximális ágátmérő | 40 mm |
| A villanymotor névleges fordulatszáma | 2810 |
| Az EN 50434 irányelv szerinti mérés: | |
| Munkahelyi hangnyomásszint (LpA) | 95 dB(A) |
| Mérési bizonytalanság (KpA) | 3 dB(A) |
| Tömeg 31 kg | |
\* Figyelem!
16 A alatti hálózati biztosító esetén indításkor, ill. a gép erős terhelésekor a hálózati biztosító gyakran kioldhat.
17.1 REACH
A REACH a vegyi anyagok /perc regisztrálására, besorolására és engedélyezésére szolgáló EK-rendelet. Az Európai Közösség 1907/2006 számú REACH-rendeletének való megfelelőséggel kapcsolatos információk a www.stihl.com/reach weboldalon találhatók.
18. Hibakeresés
✗ Szükség esetén forduljon szakszervizhez, lehetőleg STIHL szakszervizhez.
Hiba:
Nem indul a villanymotor.
Lehetséges ok:
– Aktiválódott a villanymotor védelme.
– Nincs hálózati feszültség.
– Sérült a csatlakozókábel/dugó, ill. az aljzat vagy a kapcsoló.
– A Nagy-Britanniában használatos dugó biztosítója hibás (csak a Nagy-Britanniában forgalmazott gépeknél).
– A tölcsér nincs megfelelően lezárva – bekapcsolt a biztonsági megszakító (biztonsági reteszelés).
– Megszorult a késtárcsa.
– Nincs visszaállítva a késrögzítő szerkezet.
Megoldás:
- Hagyjuk lehülni a gépet. (⇒ 8.8), (⇒ 10.7)
-
E I l e n örizzük a hálózati kábelt és a biztosítót. ✗ (⇒ 10.1)
-
E I I e n órizzük, ill. cseréljük ki a kábeleket, dugókat, csatlakozókat, ill. kapcsolókat (villanyszerelő). ✗ (⇒ 10.1)
- Cseréljük ki a biztosítót. ✗ (⇒ 10.1)
– E I őírás szerint zárjuk le a tölcsért, és húzzuk meg a csavarokat. (⇔ 11.3)
– Szereljük le tölcsért, és távolítsuk el a házból az aprítási maradékokat (figyelem: húzzuk ki a hálózati kábelt). (⇔ 11.4)
– Állítsuk vissza a késrögzítő szerkezetet. (⇒ 11.7)
Hiba:
Csökkenő aprítási teljesítmény.
Lehetséges ok:
– Tompák a kések.
– A kések rosszul vannak élezve.
– Túl hosszú a hálózati kábel.
– Elgörbült a késtárcsa.
Megoldás:
– Cseréljük ki vagy élezzük meg az aprítókéseket. ✗ (⇒ 11.9), (⇒ 11.8)
– Élezzük meg a késeket előírás szerint.
✗ (⇔ 11.9)
– Használjunk rövidebb hálózati kábelt.
(⇒ 10.1)
- E I I e n őrizzük a késtárcsát szemrevételezéssel. ✗
Hiba:
A gép nem húzza be a fás szárú anyagokat.
Lehetséges ok:
– Nem megfelelő a késtárcsa forgásiránya.
– A kések tompák, vagy rosszul vannak megélezve.
Megoldás:
– Változtassuk meg a késtárcsa forgásirányát. (⇒ 10.7)
– Élezzük meg a kombinált kést, ennek során tartsuk be pontosan az élezési szöget ✗ (⇒ 11.9)
Hiba:
A tölcsér nem szerelhető fel.
Lehetséges ok:
– Nincs visszaállítva a késrögzítő szerkezet.
Megoldás:
– Állítsuk vissza a késrögzítő szerkezetet. (⇒ 11.7)
19. Szervizelési időpontok
19.1 Az átadás igazolása
Kérjük, karbantartási munkák esetén adja át a jelen használati utasítást a STIHL szakserviznek. A szakserviz a használati utasításban található előnyomtatott helyeken igazolja a szervizelés elvégzését.
Az elvégzett szervizelés időpontja
A következő szervizelés időpontja
Cijenjeni kupci!
– Puudub vörgupinge.
