GHE 355 - Rīve STIHL - Bezmaksas lietošanas instrukcija

Zīmols	STIHL
Modelis	GHE 355
Produkta veids	Elektriskais dārza smalcinātājs
Izmēri (G x P x A)	122 x 50 x 141 cm
Svars	30 kg (standarta versija)
Barošanas spriegums	230 V ~ (50 Hz)
Patērētā jauda	2500 W (standarta), 2000 W (GB/CH)
Maksimālais zaru diametrs	35 mm
Motora nominālais apgriezienu skaits	2750 apgr./min
Skaņas spiediena līmenis (L_pA)	94 dB(A)
Garantētais akustiskās jaudas līmenis	100 dB(A)
Aizsardzības klase	I
Aizsardzības tips	IPX4 (aizsargāts pret šļakatām)
Smalcināmi materiāli	Mīksti atkritumi (lapas, mizas) un cieti (zari, dzīvžogi)
Piltuves ietilpība	Liela piltuve sazarotiem zariem
Griešanas sistēma	Nažu disks ar kombinētiem, spārnu un kapāšanas nažiem
Nažu kopšana	Iespējama asināšana, regulāra nodiluma pārbaude
Drošības ierīces	Atkārtotas iedarbināšanas bloķēšana, fiksācija, palēnināšanas bremze, aizsargvāki
Termiskā aizsardzība	Pārslodzes relejs ar automātisku apturēšanu
Riteņu diametrs	250 mm
Biežākās rezerves daļas	Nažu disks (6011 700 5100), naži (vairākas atsauces)
Garantija un remontējamība	Apkope ieteicama pie specializēta dīlera, pieejamas rezerves daļas

Bieži uzdotie jautājumi - GHE 355 STIHL

Kādus atkritumu veidus var smalcināt ar STIHL GHE 355?

Smalcinātājs pieņem gan mīkstos atkritumus (mizas, lapas, ziedi), gan cietos atkritumus (zari līdz 35 mm diametrā, dzīvžogu atgriezumi).

Kāda elektriskā jauda nepieciešama GHE 355 lietošanai?

Ierīce darbojas ar 230 V ~ kontaktligzdu, patērējot 2500 W jaudu (2000 W GB/CH versijām). Ieteicams aizsargslēdzis ar maksimālo strāvu 30 mA.

Kā noregulēt nažu griešanās virzienu?

Izmantojiet priekšatlēces slēdzi (2), lai izvēlētos starp cieto un mīksto materiālu. Pēc izmaiņu veikšanas pirms restartēšanas nogaidiet 6 sekundes. Pārbaudiet displeju.

Ko darīt, ja griešanas bloks ir iesprūdis?

Nekavējoties izslēdziet motoru, atvienojiet strāvas vadu, pēc tam noņemiet pildīšanas piltuvi, lai izņemtu iesprūdušos atlikumus.

Kādas ir smalcinātāja drošības ierīces?

Ierīce ir aprīkota ar atkārtotas iedarbināšanas bloķētāju, piltuves fiksāciju, motora palēnināšanas bremzi un aizsargvākiem (aizsardzība pret atlūzām un izmešanas vārsts).

Kā kopt smalcināšanas nažus?

Pirms katras lietošanas pārbaudiet nodilumu. Nodiluma robežas: 5 mm kombinētajam nazim, 40 mm platums spārnu nažiem, 23 un 16 mm kapāšanas nažiem. Asināšana jāuztic speciālistam (griešanas leņķis 30°).

Kāds ir smalcinātāja svars un kā to transportēt?

Svars ir 30 kg (29 kg Šveicē, 32 kg Apvienotajā Karalistē). Lai to paceltu, nepieciešamas divas personas: viena satver augšējo rokturi, otra – izmešanas pagarinājuma stieni.

Kāpēc motors neieslēdzas?

Iespējamie cēloņi: pārslodzes relejs nostrādājis (jāgaida 10 min), nav strāvas padeves, bojāts kabelis vai kontaktdakša, piltuve nav pareizi aizvērta, nažu disks iesprūdis vai bloķēšanas ierīce nav atiestatīta.

Vai var smalcināt mitrus vai sausus zarus?

Ieteicams smalcināt svaigi nogrieztus atkritumus labākai veiktspējai. Sausie zari palielina atsitiena risku un nav ieteicami.

Kā tīrīt un uzglabāt smalcinātāju?

Pēc katras lietošanas notīriet ventilācijas spraugas un nažus ar suku vai mitru drānu. Nekad neizmantojiet augstspiediena tīrītāju. Glabājiet ierīci sausā, tīrā telpā, bērniem nepieejamā vietā.

LIETOŠANAS INSTRUKCIJA GHE 355 STIHL

LV Lietošanas pamācība

LT Naudojimo instrukcija

RO Instructiuni de utilizare

EL Οδηγίες χρήσης

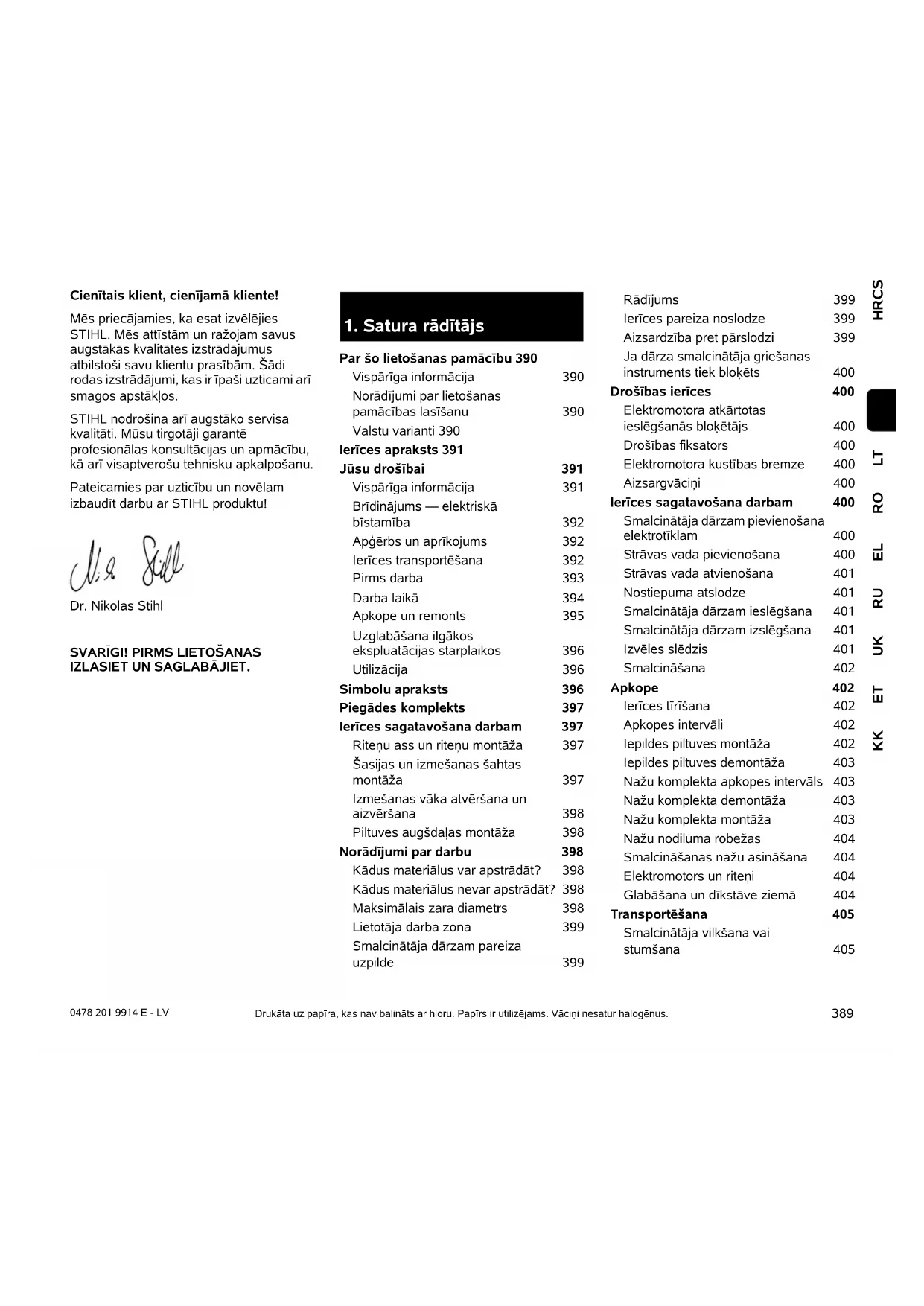

Cienītais klient, cienījamā kliente!

Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.

STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.

Pateicamies par uzticību un novēlam izbaudīt darbu ar STIHL produktu!

Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.

1. Satura rādītājs

Par šo lietošanas pamācību 390

Vispārīga informācija 390

Norādījumi par lietošanas pamācības lasīšanu 390

Valstu varianti 390

lerīces apraksts 391

Jūsu drošībai 391

Vispārīga informācija 391

Brīdinājums — elektriskā bīstamība 392

Apgērbs un aprīkojums 392

lerīces transportēšana 392

Pirms darba 393

Darba laikā 394

Apkope un remonts 395

Uzglabāšana ilgākos ekspluatācijas starplaikos 396

Utilizācija 396

Simbolu apraksts 396

Piegādes komplekts 397

lerīces sagatavošana darbam 397

Riteņu ass un riteņu montāža 397

Šasijas un izmešanas šahtas montāža 397

Izmešanas vāka atvēršana un aizvēršana 398

Piltuves augšdaļas montāža 398

Norādījumi par darbu 398

Kādus materiālus var apstrādāt? 398

Kādus materiālus nevar apstrādāt? 398

Maksimālais zara diametrs 398

Lietotāja darba zona 399

Smalcinātāja dārzam pareiza uzpilde 399

Rādījums 399

lerīces pareiza noslodze 399

Aizsardzība pret pārslodzi 399

Ja dārza smalcinātāja griešanas instruments tiek blokēts 400

Drošības ierīces 400

Elektromotora atkārtotas ieslēgšanās blokētājs 400

Drošības fiksators 400

Elektromotora kustības bremze 400

Aizsargvācini 400

lerīces sagatavošana darbam 400

Smalcinātāja dārzam pievienošana elektrotīklam 400

Strāvas vada pievienošana 400

Strāvas vada atvienošana 401

Nostiepuma atslodze 401

Smalcinātāja dārzam ieslēgšana 401

Smalcinātāja dārzam izslēgšana 401

Izvēles slēdzis 401

Smalcināšana 402

Apkope 402

lerīces tīrīšana 402

Apkopes intervāli 402

lepildes piltuves montāža 402

lepildes piltuves demontāža 403

Nažu komplekta apkopes intervāls 403

Nažu komplekta demontāža 403

Nažu komplekta montāža 403

Smalcināšanas nažu asināšana 404

Elektromotors un riteni 404

Glabāšana un dīkstāve ziemā 404

Transportēšana 405

Smalcinātāja vilkšana vai stumšana 405

Smalcinātāja pacelšana vai pārnešana 405

Smalcinātāja transportēšana uz kravas platformas 405

Nodiluma samazināšana un bojājumu novēršana 405

Parastās rezerves daļas 406

Vides aizsardzība 406 Utilizācija 406

Atbilstības deklarācija 406

ES atbilstības deklarācija smalcinātājam dārzam STIHL GHE 355.0, GHE 375.0 406

Tehniskie parametri 407 REACH 407

Darbības traucējummeklēšana 408

Apkopes grafiks 408

Nodošanas apstiprinājums 408 Apkopes apstiprinājums 408

2. Par što lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība ir ražotāja originālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.

STIHL pastāvīgi strādā pie tā produktu klāsta tālākas attīstības. Tādēļ mums ir jāsaglabā tiesības mainīt piegādes apjomu formas, tehnoloģiju un aprīkojuma zinā.

Šī iemesla dēl uz šajā brošūrā esošo informāciju un ilustrācijām nevar pieteikt nekādas pretenzijas.

Šajā lietošanas pamācībā ir aprakstīti iespējamie modeli, kuri nav pieejami visās valstīs.

Šī lietošanas pamācība ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas, it īpaši tiesības uz pavairošanu, tulkošanu un apstrādi elektroniskās sistēmās.

2.2 Norādījumi par lietošanas pamācības lasīšanu

Attēli un teksti apraksta noteiktus rīcības solus.

Šajā lietošanas pamācībā ir paskaidroti visi attēlu simboli, kas atrodas uz ierīces.

Skatišanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens pa kreisi un pa labi: lietotājs stāv aiz ierīces (darba pozīcija).

Norādes uz nodalām

Ar bultiņu ir sniegtas norādes uz attiecīgajām nodalām un apakšnodalām, kur atrodams detalizētāks skaidrojums. Šis piemērs ietver norādi uz nodalu: (⇔ 4.)

Teksta fragmentu markējums

Aprakstītie norādījumi var būt apzīmēti tālāk minētajos veidos.

Rīcības soli, kas lietotājam norāda veikt kādu darbību:

- izmantojot skrūvgriezi, atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums:

– produkta izmantošana sporta vai sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no tālāk minētajiem simboliem.

Bīstami!

Negadījumu un smagu savainojumu gūšanas risks. Nepieciešams veikt konkrētas darbības vai izvairīties no tām.

Bridinājums!

Savainošanās risks. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.

Uzmanību!

Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.

Norādījums

Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

Teksti, kas saistīti ar attēliem

Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.

Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

2.3 Valstu varianti

Atkarībā no piegādes valsts STIHL komplektācijā ietver ierīces ar dažādiem spraudņiem un slēdžiem.

Attēlos ir parādītas ierīces ar Euro spraudni; ierīces ar cita veida spraudņiem tīklam tiek pievienotas līdzīgi.

3. lerīces apraksts

1 Pamatierīce
2 Piltuves apakšdaļa
3 Balsta rokturis
4 Piltuves augšdaļa
5 Regulēšanas skrūves
6 Izmešanas šahta
7 Cauru|veida pamatne
8 Ritenis
9 Slēdzis
10 Nostiepuma atslodze
11 Kontaktspraudnis GHE 355
12 Kontaktspraudnis GHE 375
13 Jaudas plāksnīte ar ierīces numuru

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti.

Pirms pirmās ekspluatācijas reizes uzmanīgi izlasiet visu lietošanas pamācību. Uzglabājiet lietošanas

pamācību, lai to varētu izmantot vēlāk.

Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

Izpētiet ierīces sastāvdaļas un ierīces lietošanu.

Ierīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par ierīces drošu lietošanu.

Apmācības laikā lietotājam īpaši jāpaskaidro, ka darbam ar ierīci nepieciešama liela rūpība un koncentrēšanās.

Pat ja lietojat šo ierīci saskaņā ar norādījumiem, vienmēr pastāv risks.

Nosmakšanas risks!

Ja bērni spēlējas ar iesainojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesainojuma materiālu bērniem pieejamā vietā.

Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci.

Pārliecinieties, ka lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot ierīci un strādāt ar to. Ja lietotāja fiziskās, maņu vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.

Pārliecinieties, ka lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts.

Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt

pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas.

Ierīce paredzēta tikai personiskai lietošanai.

Uzmanību — negadījumu risks!

STIHL dārza smalcinātāji ir paredzēti zaru materiāla un augu atlieku sasmalcināšanai. Izmantošana citiem mērkiem nav atļauta, var būt bīstama un izraisīt ierīces bojājumus.

Dārza smalcinātāju nedrīkst izmantot (nepilnīgs uzskaitījums):

• citu materiālu (piem., stikla, metāla) smalcināšanai;
• darbiem, kas nav aprakstīti šajā lietošanas pamācībā;
• p ārtikas produktu ražošanai (piem., ledus smalcināšanai, jaukšanai).

Drošības apsvērumu dēl ir aizliegts veikt ierīces izmaiņas, izņemot noteikumiem atbilstošu piederumu montāžu, ko atļauj uzņēmums STIHL; turklāt šādas darbības pārtrauc garantijas darbību. Informāciju par pieļautajiem piederumiem varat saņemt no STIHL specializētā izplatītāja.

Ipaši ir aizliegtas jebkādas izmainas ierīcē, kas palielina tās jaudu vai iekšdedzes motora vai elektromotora apgriezienu skaitu.

Izmantojot ierīci, aizliegts transportēt priekšmetus, dzīvniekus un personas, jo īpaši bērnus.

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uznēmumos, jāievēro īpaša piesardzība.

Atlaidiet ierīci tikai tad, kad tā stāv uz līdzenas virsmas un nevar pa to noripot.

4.2 Brīdinājums — elektriskā bīstamība

Uzmanību! Strāvas trieciena risks!

Ar elektrisko drošību ir saistīts strāvas vads, kontaktspraudnis,

ieslēgšanas/izslēgšanas slēdzis un pievienošanas vads. Lai novērstu elektriskās strāvas trieciena risku, nedrīkst izmantot bojātus vadus, savienojumus un kontaktspraudnus, kā arī noteikumiem neatbilstošus pievienošanas vadus.

Tādēl regulāri pārbaudiet, vai pievienošanas vads nav bojāts vai novecojis (plīsumi).

Ekspluatējiet ierīci tikai ar attītu strāvas vadu.

Ja vads ir uztīts uz spoles, pirms lietošanas tas vienmēr pilnībā jāatritina.

Nekad neizmantojiet bojātu pagarinājuma vadu. Nomainiet bojātus vadus un nekad neveiciet pagarinājuma vadu remontu.

Ja ekspluatācijas laikā tiek bojāts strāvas vads vai pagarinājuma vads, nekavējoties atvienojiet strāvas vadu vai pagarinājur vadu no strāvas padeves tīkla. Nekādā gadījumā nepieskarieties bojātajam strāvas vadam vai bojātajam pagarinājuma vadam.

lerīci nedrīkst izmantot, ja vadi ir bojāti vai nolietoti. īpaši jāpārbauda strāvas pievienošanas vada bojājumi un nolietojums.

Strāvas vadu apkopes un remonta darbus drīkst veikt tikai īpaši apmācīti speciālisti.

Elektriskās strāvas trieciena risks!

Nepievienojiet bojātu vadu elektrotīklam un pieskarieties bojātam vadam tikai tad, kad tas ir atvienots no elektrotikla.

Pieskarieties griešanas mehānismam (nažiem) tikai tad, kad ierīce ir atvienota no elektrotikla.

Vienmēr uzmanieties, lai izmantotie strāvas vadi būtu pietiekami aizsargāti.

Nestrādājiet lietus laikā un slapjā vidē.

Strādājot ārā, izmantojiet tikai mitrumnecaurlaidigus pagarinātāja vadus, kas ir piemēroti darbam ar ierīci (⇒ 10.).

Nevelciet pievienošanas vadu; atvienojiet to pie spraudna un kontaktligzdas.

Neatstājiet ierīci nenosegtu lietus laikā.

Ja ierīce tiek pievienota pie strāvas generatora, uzmanieties, lai to nebojātu strāvas stipruma svārstību dēl.

Pievienojiet ierīci tikai tādam strāvas avotam, kuram ir aizsargaprikojums strāvas noplūdes gadījumiem un kuru aktivizē maks. 30 mA liels strāvas stiprums. Lai iegūtu plašāku informāciju, vērsieties pie elektrika.

4.3 Apgērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez apaviem vai, piemēram, sandalēs.

Darba laikā un jo īpaši apkopes darbu laikā, kā arī ierīces transportēšanas laikā vienmēr valkājiet ādas aizsargcimdus ar slēgtu aproci.

Darba laikā nēsājiet aizsargbrilles un dzirdes aizsargus! Nēsājiet tos visu darba laiku.

Strādājot ar ierīci, nēsājiet atbilstošu un piegulošu apgērbu, t. i., kombinezonu, nevis virsvalku. Darba laikā nenēsājiet šalles, kaklasaites, rotaslietas, lences vai lentas un citus brīvi plandošus apgērba gabalus.

Darba laikā un veicot darbus ar ierīci, gariem matiem jābūt nostiprinātiem un pasargātiem (nēsājiet galvassegu, cepuri utt.).

4.4 lerices transportēšana

Strādājiet tikai ar aizsargcimdiem, (⇒ 4.3) lai izvairitos no savainojumiem, ko var izraisīt asas un karstas ierīces daļas.

Netransportējiet ierīci, ja elektromotors darbojas. Pirms transportēšanas izslēdziet elektromotoru, laujiet nažiem apstāties un atvienojiet strāvas kontaktspraudni.

Transportējiet ierīci tikai tad, kad

elektromotors ir atdzisis.

Transportējiet ierīci tikai tad, ja iepildes piltuve ir montēta atbilstoši noteikumiem. Savainošanās risks brīvi pieejamu nažu dēl!

Nemiet vērā ierīces svaru, īpaši gadījumos, kad ierīce jāsagāž.

Lietojiet atbilstošus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces).

Nostipriniet ierīci uz kravas platformsar ar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, trosēm utt.) lietošanas pamācībā minētajās stiprinājuma vietās. (⇒ 12.3)

Velciet vai stumiet ierīci tikai solu ātrumā. Nevelciet, izmantojot palīglīdzekļus!

lerīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

4.5 Pirms darba

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību.

levērojiet vietējās pašvaldības noteikto dārza tehnikas ar iekšdedzes motoru vai elektromotoru lietošanas laiku.

Pirms ierīces lietošanas nomainiet visas nederīgās, nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no STIHL specializētā izplatītāja.

Savainošanās risks!

Nodilušas vai bojātas detaļas (piemēram, nodiluši asmeņi) var ietekmēt ierīces drošību un izraisīt lietotāja traumas.

Pirms lietošanas tālāk norādītais jāpārbauda un jānodrošina:

- Ierīce ir ekspluatācijai drošā stāvoklī. Tas nozīmē, ka visi pārsegi un aizsardzības aprīkojums ir paredzētajās vietās un nevainojamā darba kārtībā;

– Elektriskais savienojums tiek izmantots noteikumiem atbilstošajā kontaktligzda.
– Pievienošanas un pagarinājuma vada, kontaktspraudņu un sajūga izolācija nav bojāta.
- V a i i e r īce (elektromotora korpuss, aizsardzības aprīkojums, stiprinājuma elementi, naži, nažu vārpsta, nažu paplāksnes utt.) nav nolietota vai bojāta.
- Vai ierīcē nav sasmalcinātā materiāla un iepildes piltuve ir tukša.
- Visas skrūves, uzgriežni un citi stiprinājuma elementi ir savās pozīcijās un pievilkti. Pirms ekspluatācijas sākšanas pievelciet valīgas skrūves un uzgriežnus (ievērojiet griezes momentu).
- Ar priekšizvēles slēdzi varēja iepriekš iestatīt smalcināmā materiāla veidu (ciets vai mīksts materiāls).

Savainošanās risks! Smalcināmā materiāla veida iestatījums nosaka nažu griešanas virzienu. Ja iestatījums ir nepareizs, lietotājs, atlecot smalcināmajam materiālam, var nopietni savainoties.

Izmantojiet ierīci tikai brīvā dabā. Neizmantojiet to sienas vai nekustīga priekšmeta tuvumā, lai samazinātu savainošanās un materiālu bojājumu risku (lietotājam nav pietiekamas izvairīšanās iespējas, stiklu sasišana, skrāpējumi automobiliem utt.).

Ierīce stabili jānovieto uz līdzenas un stingras pamatnes.

Neizmantojiet ierīci uz bruğētas vai grantētas virsmas, jo izmestais vai augšup atsistais materiāls var radīt savainojumus.

Pirms ekspluatācijas uzsākšanas pārliecinieties, vai ierīce ir noslēgta atbilstoši noteikumiem. (⇒ 11.3)

lepazīstieties ar ieslēgšanas/izslēgšanas slēdža darbību, lai ārkārtas situācijās varētu reagēt ātri un pareizi.

Aizsargam pret šlakatām iepildes piltuvē ir jānosedz iepildes atvere, un tas nedrīkst būt bojāts; nomainiet bojātu aizsargu pret šlakatām.

Savainošanās risks!

Lietojiet ierīci tikai tad, ja tā montēta atbilstoši noteikumiem. Ja ierīcei trūkst detalu (piem., riteņu), netiek ievēroti noteiktie drošības attālumi, turklāt ierīces stabilitāte var samazināties.

Pirms ekspluatācijas sākšanas vizuāli pārbaudiet, vai ierīce atbilst noteikumiem!

Tas nozīmē, ka visām ierīces daļām jābūt pilnībā montētām, jo īpaši:

• piltuves augšdałai jābūt montētai uz piltuves apakšpuses;
• iepildes piltuvei jābūt montētai uz pamatierīces, un abām regulēšanas skrūvēm jābūt pievilktām ar roku;
• riteņu stiprinājumam ir jābūt pilnībā montētam;
• abiem riteņiem jābūt montētiem;
  – visam aizsardzības aprīkojumam (izmešanas šahtai, aizsargam pret šlakatām) jābūt pieejamām un darba kārtībā;
  – griešanas mehānismam (nažu paplāksnei) jābūt montētam;
  – visiem nažiem jābūt montētiem atbilstoši noteikumiem.

lerīcē uzstādīto ieslēgšanas un drošības aprīkojumu nedrīkst noņemt, kā arī nedrīkst apiet tā funkcijas.

Vizuāli pārbaudiet, vai nažu paplāksnei nav bojājumu un deformāciju; nepieciešamības gadījumā nomainiet to.

4.6 Darba laikā

Nekad nestrādājiet, ja bīstamajā zonā atrodas dzīvnieki vai personas, jo īpaši bērni.

Nestrādājiet ar ierīci lietus un negaisa laikā, jo īpaši, ja pastāv zibens spēriena risks.

Ja pamatne ir mitra, samazinātas stabilitātes dēl palielinās nelaimes gadījumu risks.

Strādājiet īpaši piesardzīgi, lai novērstu paslīdēšanu. Ja iespējams, izvairieties no ierīces izmantošanas uz mitras pamatnes.

Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā.

Darba laikā darba zonai jābūt tīrai un kārtīgai. Novērsiet paklupšanas iespējas, piem., novāciet akmeņus, zarus vai vadus.

Virsma, uz kuras stāv lietotājs, nedrīkst atrasties augstāk par virsmu, uz kuras novietota ierīce.

ledarbināšana

Pirms ierīces iedarbināšanas novietojiet to vertikāli stabilā pozīcijā. Nekādā gadījumā neieslēdziet ierīci, ja tā atrodas horizontāli.

Uzmanīgi iedarbiniet ierīci, ievērojot norādījumus sadaļā „lerīces sagatavošana darbam”. (⇔ 10.5)

ledarbinot iekšdedzes motoru vai ieslēdzot elektromotoru, nestāviet priekšā izmešanas atverei. ledarbināšanas vai ieslēgšanas brīdī dārza smalcinātājā nedrīkst būt smalcināmais materiāls. Smalcināmais materiāls var tikt izmests, tādējādi radot savainojumus.

ledarbināšanas brīdī ierīce nedrīkst būt sagāzta.

Neieslēdziet ierīci pārāk bieži īsā laika posmā, kā arī nerotalājieties ar ieslēgšanas/izslēgšanas slēdzi. Elektromotors var pārkarst!

Tā kā maksimālās patērējamās jaudas režīmā ierīce var izraisīt sprieguma svārstības, nelabvēlīgu elektrotīkla apstākļu gadījumā var tikt radīti citu tai pašai strāvas kēdei pievienoto ierīču darbības traucējumi.

Šajā gadījumā jāveic atbilstoši pasākumi (piemēram, ierīce jāpievieno citai strāvas kēdei, ierīce jāizmanto, pievienojot to strāvas kēdei ar zemu pilno pretestību).

Ekspluatācija

Savainošanās risks!

Nekad nelieciet rokas vai kājas virs, zem vai pie rotējošām deta|ām.

Ja ierīce darbojas, nekad nelieciet seju vai citas kermana daļas virs iepildes piltuves un izmešanas atveres priekšā. Vienmēr turiet galvu un kermani drošā attālumā no iepildes atveres.

Nekad nelieciet rokas, citas kermana daļas vai apgērbu iepildes piltuvē vai izmešanas šahtā. Pastāv acu, sejas, pirkstu,

roku u. c. kermana dalu savainošanas risks.

Vienmēr saglabājiet līdzsvaru un stabilu pozīciju. Nekad nestiepieties uz priekšu.

Aizsargu pret šlakatām darba laikā nedrīkst mainīt (piem., nonēmt, atvāzt, iekīlēt, bojāt).

Uzpildes laikā lietotājam jāatrodas norādītajā darba zonā. Darba laikā vienmēr uzturieties darba zonā, nekad neuzturieties izmešanas zonā. (⇔ 8.4)

Savainošanās risks!

Darba laikā smalcināmo materiālu var izmest atpakal. Lietotājam var nopietni ievainot seju, acis un rokas. Tāpēc valkājiet aizsargbrilles un aizsargcimdus (⇒ 4.3) un turiet galvu tālāk no iepildes atveres.

Nekad ierīci nesagāziet uz sāniem, darbojoties iekšdedzes motoram vai elektromotoram.

Ja darba laikā ierīce apgāžas, nekavējoties izslēdziet elektromotoru un atvienojiet strāvas vadu.

Ja, strādājot ar ierīci, tiek mainīts smalcināmā materiāla veids, izslēdziet ierīci un pagaidiet, līdz asmeņi apstājas. Pēc tam iestatiet priekšizvēles slēdzi uz mainīto materiāla veidu (ciets materiāls vai mīksts materiāls).

Ja darba laikā tiek nospiests izvēles slēdzis, ierīces ekspluatācija ir iespējama tikai pēc 6 sekundēm.

Savainošanās risks!

Uzpildot smalcinātāju ar zaru materiālu, tas var tikt izsviests atpakal. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Valkājiet aizsargcimdus un aizsargbrilles (⇒ 4.3)!

Uzmaniet, lai smalcināmais materiāls neuzkrātos izmešanas šahtā, jo tādējādi var pasliktināties smalcināšanas rezultāts vai rasties materiāla atsitiens.

Uzpildot smalcinātāju īpašu uzmanību pievērsiet tam, lai smalcināšanas kamerā nenokļūtu sveškermani, piem. metāla detaļas, akmeni, plastmasa, stikls, jo tie var radīt bojājumus un atsitienus no iepildes piltuves.

Savainošanās risks!

Lietotāju var smagi savainot atlēkušais smalcināmais materiāls un sveškermani. Sargājiet ierīci no sveškermaniem un nekavējoties novērsiet aizsprostojumus.

Nemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstājies.

Izslēdziet elektromotoru, atvienojiet strāvas vadu un ľaujiet visiem rotējošiem instrumentiem apstāties,

• pirms atiešanas no ierīces vai tās atstāšanas bez uzraudzības;
• pirms ierīces pārvietošanas, pacelšanas, nešanas, sagāšanas, stumšanas vai vilkšanas;
• pirms regulēšanas skrūvju atskrūvēšanas un ierīces atvēršanas;
• pirms ierīces transportēšanas;
• pirms griešanas mehānismā, iepildes piltuvē vai izmešanas kanālā radušas blokēšanas vai aizsprostojuma novēršanas;
• pirms darbībām ar nažu paplāksni;
• pirms ierīces pārbaudes vai tīrīšanas, kā arī citu darbu veikšanas.

Ja griešanas darbarikā noklust sveškermeni, ierīce rada neparastas skaņas vai vibrācijas, nekavējoties izslēdziet elektromotoru un laujiet ierīcei

apstāties. Atvienojiet strāvas vadu, noņemiet iepildes piltuvi un veiciet šādas darbības:

• pārbaudiet, vai ierīcei, jo īpaši griešanas mehānismam (nažiem, nažu paplāksnei, nažu pamatnei, nažu stiprinājuma skrūvei, spailei) nav bojājumu un nepieciešamības gadījumā lieciet speciālistam veikt remontu, pirms atsākat darbu ar ierīci;
• p ārbaudiet, vai visas griešanas darbarika daļas ir stingri montētas, nepieciešamības gadījumā pievelciet skrūves (ņemiet vērā pievilkšanas momentu);
• lieciet speciālistam nomainīt vai remontēt bojātās daļas; nomainītajām daļām jābūt ar tādām pašām īpašībām.

4.7 Apkope un remonts

Pirms apkopes darbu (tīrīšanas, remonta utt.) sākšanas un pirms pievienošanas vada savijumu vai bojājumu pārbaudes

novietojiet ierīci uz stingras, līdzenas pamatnes, izslēdziet elektromotoru un atvienojiet strāvas vadu.

Pirms apkopes darbu veikšanas laujiet ierīcei aptuveni 5 minūtes atdzist.

Strāvas pievienošanas vada remontu vai nomaiņu drīkst veikt tikai pilnvaroti profesionāli elektriķi.

Griešanas darbarīka apkopes darbu laikā ņemiet vērā, ka griešanas darbarīks var turpināt griezties pat ar blokēšanas ierīci arī tad, ja ierīce ir atslēgta no strāvas padeves.

Ja apkopes darbu veikšanas laikā ir noņemtas daļas vai aizsargierīces, pēc tam tās nekavējoties jāmontē atbilstoši norādēm.

Tirišana

Pēc darba visu ierīci rūpīgi iztīriet. (⇒ 11.1)

Nekad neizmantojiet augstspiediena tīrītāju un nemazgājiet ierīci zem tekoša ūdens (piem., ar dārza šlūteni). Nelietojiet kodīgus tīrīšanas līdzekļus. Tie var bojāt plastmasu un metālus un tādējādi ietekmēt STIHL ierīces drošu lietošanu.

Apkopes darbi

Lietotājs drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt specializētam izplatītājam. Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr griezieties pie specializētā izplatītāja.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam. STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Lietojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atlāvis uzņēmums STIHL, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu gūšanas vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializētā izplatītāja.

STIHL originālie instrumenti, piederumi un rezerves daļas, ṣemot vērā to īpašības, ir optimāli pielāgotas ierīcei un lietotāja prasībām. Originālās STIHL rezerves daļas var atpazīt pēc STIHL rezerves daļu kataloga numura, STIHL emblēmas un STIHL rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums.

Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. STIHL specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām originālām uzlīmēm. Ja kāda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes.

Darbus pie griešanas mehānisma veiciet tikai ar aizsargcimdiem (⇒ 4.3), ievērojot vislielāko piesardzību.

Pārliecinieties, vai visi uzgriežni, tapas un skrūves, jo īpaši griešanas mehānisma skrūves, ir stingri pieskrūvētas, lai ierīces ekspluatācija būtu droša.

Regulāri pārbaudiet, vai ierīces detaļas nav nodilušas vai bojātas, jo īpaši pirms novietošanas glabāšanā (piem., pirms ziemas sezonas). Drošības apsvērumu dē! nolietojušās vai bojātās daļas nomainiet, lai ierīce vienmēr būtu drošā darba stāvoklī.

4.8 Uzglabāšana ilgākos ekspluatācijas starplaikos

Pirms ierīces novietošanas slēgtā telpā laujiet tai apm. 5 minūtes atdzist.

Pārliecinieties, vai ierīce ir aizsargāta pret neatlautu lietošanu (piem., bērniem).

Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) ierīci rūpīgi iztīriet.

Glabājiet ierīci ekspluatācijai drošā stāvoklī.

Novietojiet ierīci uz līdzenas virsmas tā, lai tā nevarētu nejauši pa to noripot.

Smalcinātāju glabājiet tikai ar montētu iepildes piltuvi.

Savainošanās risks brīvi pieejamu nažu dēļ!

4.9 Utilizācija

Atkritumvielas var kaitēt cilvēkiem, dzīvniekiem un apkārtējai videi, tādēl tās atbilstoši jāutilizē.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. STIHL iesaka STIHL specializēto izplatītāju.

Pārliecinieties, vai nolietotā ierīce tiek utilizēta atbilstoši noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu negadījumus, atvienojiet strāvas vadu vai elektromotora pievienošanas vadu.

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas izlasiet lietošanas pamācību.

Savainošanās risks!

Neļaujiet nepiederīgām personām uzturēties bīstamajā zonā.

Savainošanās risks!

Rotējoši darbarīki! Neievietojiet rokas un kājas atverēs, ja ierīce darbojas.

Savainošanās risks!

Pirms darba pie griešanas darbarīka, pirms apkopes un tīrīšanas darbiem, pirms pievienošanas vada savīšanās vai bojājumu pārbaudes un pirms ierīces atstāšanas izslēdziet elektromotoru un atvienojiet strāvas vadu.

Savainošanās risks!

Atmestie zari un sasmalcinātais materiāls var caurdurt rokas vai pirkstus.

Nēsājiet dzirdes aizsardzības līdzekļus.

Nēsājiet aizsargbrilles.

Nēsājiet aizsargcimdus.

Nestrādājiet lietus laikā un slapjā vidē.

Savainošanās risks!

Griešanas darbarīks darbojas vēl kādu laiku pēc izslēgšanas. Pagaidiet, līdz griešanas darbarīks ir apstājies.

Savainošanās risks!

Nekāpiet uz ierīces.

Savainošanās risks!

Nekad nelieciet rokas, citas kermana daļas vai apgērbu iepildes piltuvē vai izmešanas šahtā.

Savainošanās risks!

Sasmalcināšanas materiālu ievietojiet tikai kreisajā pusē.

Kad iepriekš izvēlaties cieto materiālu, ievietot smalcināmo materiālu kreisajā pusē. levērojiet lietošanas norādījumus.

Savainošanās risks!

Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Nelaujiet nepiederīgām personām uzturēties bīstamajā zonā. Minimālais attālums 15 m.

Cieta materiāla priekšatlase, koku un dzīvžogu atgriezumu, kā arī spēcīgu un sazarotu zaru materiāla smalcināšanai.

Mīkstā materiāla priekšatlase organisko augu atlikumu, piemēram, auglu un dārzenu atkritumu, puku spraudenu, lapu u. c., smalcināšanai.

Ja darba laikā tiek nospiests izvēles slēdzis, ierīces ekspluatācija ir iespējama tikai pēc 6 sekundēm.

6. Piegādes komplekts

Poz. Apzimējums Skaits

A Pamatierīce ar piltuves apakšdaļu 1

B Piltuves augšdaļa 1

C Ritená ass 1

D Riteņa stiprinājums 1

E Ritenā atdure 2

F Skrūve M6 x 55 2

G Sešstūruzgrieznis 2

H Ritenis 2

I Riteņa vāciņš 2

J Riteņa aizbāznis 2

K Nospriegošanas tapa 2

L Vītngriešanas skrūve 2 P6 x 50

M Izmešanas vāks 1

N Izmešanas pagarinājums 1

O Līste 1

P Tapa 2

T Montāžas instruments 1

• Lietošanas pamācība 1

7. lerīces sagatavošana darbam

Rūpējieties par to, lai ierīci nesabojātu!

Lai izvairitos no ierīces bojājumiem, precīzi jāievēro visi nākamajā nodalā „lerīces sagatavošana darbam” norādītie pievilkšanas momenti.

7.1 Riteņu ass un riteņu montāža

• Montējiet riteņu asi (C) ar riteņu atdurēm (E), skrūvēm (F) un seštūruzgriežņiem (G) pie riteņu stiprinājuma (D) un pieskrūvējiet, izmantojot montāžas instrumentu (T) (4 - 6 Nm).
• Uzbīdiet riteni (H) uz montētās riteņu ass.
• Iebīdiet ritenā aizbāzni (J) un nostipriniet, ievietojot nospriegošanas tapu (K).
  • Uzlieciet riteną pārsegu (I).
• Atkārtojiet procesu otrajā pusē.

7.2 Šasijas un izmešanas šahtas montāža

1 Izmešanas pagarinājuma montāža

- Novietojiet pamatierīci (A) uz apt. 15–20 cm augsta koka gabala, kā parādīts attēlā.

• No aizmugures iekariniet izmešanas pagarinājumu (N) ar ākiem (1) pamatierīces (A) atverēs (2) un pagrieziet lejup tā, lai pamatierīces priekšpuse precīzi iegultu izmešanas pagarinājuma atverē.
• leskrūvējiet skrūves (R) āku kupolos (1) (1 - 2 Nm).

2 Šasijas montāža

• lebīdiet šasiju ar abiem ritenu stiprinājumiem (3) pamatierīces atverēs (4) līdz atdurei.
• lespiediet riteņa stiprinājumu ar izliekumu (5) izmešanas pagarinājuma atverē (6).
• Caur atverēm ievietojiet skrūves (L) riteņa stiprinājumos (7) un pievelciet tās (3 - 4 Nm).

3 Līstes montāža

Riteņu stiprinājuma (5) izliekumam ir precīzi jāpieguļ izmešanas pagarinājuma (6) atverēm.

• Uzlieciet līsti (O) un ieskrūvējiet skrūves (Q) (1 - 2 Nm).
• Uzstādiet ierīci.

4 Izmešanas vāka montāža

- Uzlieciet izmešanas vāku (M) un iespiediet tapas (P) (nepieciešamības gadījumā izmantojiet plastmasas āmuru).

Uzlikšanas laikā uzmaniet, lai izmešanas vāka iekspusē, labajā un kreisajā pusē esošās ribas (8) precīzi iegultu izmešanas pagarinājuma gropē (9).

7.3 Izmešanas vāka atvēršana un aizvēršana

Izmešanas vāka atvēršana

- Lai smalcinātu, atvāziet izmešanas vāku (1) uz augšu un blokējiet fiksēšanas mēlīti (2) izmešanas pagarinājumā.

Izmešanas vāka aizvēršana

- Lai transportētu vai uzglabājot taupītu vietu, viegli paceliet fiksēšanas mēlīti (2) un atvāziet izmešanas vāku (1) uz aizmuguri.

7.4 Piltuves augšdaļas montāža

Piltuvi drīkst uzstādīt tikai speciālists, izmantojot īpašu instrumentu. STIHL iesaka STIHL specializēto izplatītāju.

• Piltuves augšdaļa (B) jāuzstāda uz piltuves apakšdaļas (1).
• Atlieciet šlakatu aizsargu (2), kā parādīts attēlā, uz augšu un pieturiet.
• leskrūvējiet skrūves (S).

8. Norādījumi par darbu

8.1 Kādus materiālus var apstrādāt?

Ar smalcinātāju dārzam GHE 355 var apstrādāt gan mīkstu, gan cietu materiālu.

Miksts materiāls:

Organiski augu atkritumi, piemēram, auglu un dārzenu atkritumi, grieztas puķes, lapas u. c.

Ciets materiaïs:

Koku un dzīvžogu atgriezumi, kā arī liels un zarains zaru materiāls.

Koku un dzīvžogu atgriezumus ieteicams apstrādāt, kamēr tie ir svaigi, jo svaigi sasmalcināta materiāla smalcināšanas jauda ir lielāka nekā sausa vai slapja materiāla smalcināšanas jauda. Apstrādājot sausu smalcināmo materiālu, palielinās atsitiena risks. Lietotāju var smagi ievainot atlecošie zari.

Savainošanās risks!

Smalcinot cieto materiālu, ievērojiet pareizu smalcināmā materiāla iestatījumu uz ierīces (⇒ 10.7). Smalcināmā materiāla veida iestatījums nosaka nažu griešanas virzienu. Ja iestatījums ir nepareizs, lietotājs, atlecot smalcināmajam materiālam, var nopietni savainoties.

8.2 Kādus materiālus nevar apstrādāt?

Smalcinātājā nedrīkst ievietot akmenus, stiklu, metāla detaļas (drātis, naglas u. c.) vai plastmasas detaļas.

Pamatprincipis:

ar smalcinātāju nevar apstrādāt materiālus, kurus nevar kompostēt.

8.3 Maksimālais zara diametrs

Maksimālais zara diametrs

GHE 355: 35 mm

GHE 375: 40 mm

Uzmanību!

levietojot vairākus smalkus zarus vienlaicīgi, atsevišku zaru diametru summa nedrīkst pārsniegt maksimālo zara diametru.

Vislabāko smalcināšanas jaudu nodrošina svaigi koku un dzīvžogu atgriezumi.

8.4 Lietotāja darba zona

Darba laikā lietotājam drošības dēl vienmēr jāatrodas darba zonā (pelēkais laukums).

Lai lietotājam netrāpītu kāda smalcināmā materiāla daļa, kas varētu tikt izsviesta no smalcinātāja dārzam, nevajadzētu stāvēt tieši aiz smalcinātāja, bet gan nedaudz iesānus (svītrotais laukums A).

8.5 Smalcinātāja dārzam pareiza uzpilde

Savainošanās risks!

Slīpi novietotais nažu mehānisms var radīt zaru materiāla atsitienu! Lietotāju var smagi savainot atlēkušais zaru materiāls. Lai samazinātu atsitienu radītu savainošanās risku, smalcinātājs dārzam ir jāuzpilda pareizi. Ja smalcinātājs dārzam tiek uzpildīts no aizmugures (t. i., lietotājs stāv darba zonā (⇒ 8.4)), zaru materiālu vajadzētu ievietot nedaudz slīpi un atbilstoši simbolam (1) vadīt gar piltuves kreiso malu līdz pat nažu mehānismam.

Uzpildīšanas laikā ievērojiet norādīto maksimālo zaru diametru. Retiniet zarus ar spēcīgu sazarojumu un likvidējiet sānu dzinumus. Lielā iepildes atvere ir domāta tikai tam, lai būtu vieglāk ievietot ľoti sazarotu zaru materiālu.

8.6 Rādījums

Rādījumā redzamais simbols ir pareizs tikai tad, ja elektromotors darbojas. Tāpēc pirms rādījuma pārbaudes ieslēdziet smalcinātāju dārzam. (⇒ 10.5)

Pēc smalcinātāja dārzam ieslēgšanas rādījumā (1) apstrādājamais smalcināmais materiāls tiek attēlots ar tālāk redzamajiem simboliem.

Koku un dzīvžogu atgriezumi, kā arī liels un zarains zaru materiāls.

Organiski augu atkritumi, piemēram, auglu un dārzenu atkritumi, grieztas pukes, lapas u. c.

8.7 lerīces pareiza noslodze

Smalcinātāja dārzam elektromotoru vai iekšdedzes motoru drīkst noslogot tik daudz, lai būtiski nesamazinātos apgriezienu skaits. Uzpildiet smalcinātāju dārzam vienmērīgi un nepārtraukti. Ja darba laikā smalcinātāja dārzam apgriezienu skaits samazinās, pārtrauciet uzpildi, lai atslogotu elektromotoru vai iekšdedzes motoru.

8.8 Aizsardzība pret pārslodzi

Ja darba laikā rodas elektromotora pārslodze, iebūvētā aizsardzība pret pārslodzi automatiski izslēdz elektromotoru.

Pēc apm. 10 minūtēm dārza smalcinātājs ir atdzisis, un var atsākt tā darbību. Ja aizsardzība pret pārslodzi tiek bieži aktivizēta, tam var būt šādi iemesli:

• n e p i e m ērots pievienošanas vads (⇒ 10.1);
• t īkla pārslodze;
• ierīces pārslodzi izraisa pārāk liels smalcinātā materiāla apjoms vai neasi naži.

8.9 Ja dārza smalcinātāja griešanas instruments tiek blokēts

Ja dārza smalcinātāja griešanas instruments smalcināšanas laikā tiek blokēts, nekavējoties izslēdziet elektromotoru un atvienojiet tīkla vadu. Pēc tam nonemiet iepildes piltuvi un novērsiet darbības traucējuma cēloni.

9. Drošības ierīces

9.1 Elektromotora atkārtotas ieslēgšanās blokētājs

lerīces darbību var uzsākt, tikai izmantojot slēdzi, nevis vienkārši savienojot pievienošanas vadu ar kontaktligzdu.

9.2 Drošības fiksators

Elektromotoru un smalcināšanas instrumentu drīkst lietot tikai tad, ja iepildes piltuve ir pareizi noslēgta. Atbrīvojot labajā pusē esošo regulēšanas skrūvi (skatoties uz ierīci no priekšpuses) ekspluatācijas laikā, elektromotors tiek izslēgts automātiski un smalcināšanas instruments pēc dažām sekundēm apstājas.

9.3 Elektromotora kustibas bremze

Elektromotora kustības bremze saīsina beigšanās laiku no izslēgšanas līdz nažu apstāšanās brīdim; beigšanās laiks ir dažas sekundes ilgs.

9.4 Aizsargvācini

Smalcinātāja uzpildes un izmešanas zonā ir aizsargvācini. Par aizsargvāciniem tiek uzskatīta visa iepildes piltuve ar piltuves augšdaļu un aizsargu pret šlakatām, izmešanas pagarinājums un izmešanas vāks.

Smalcināšanas laikā aizsargvāciņi garantē drošu attālumu līdz smalcināšanas nažiem.

10. lerīces sagatavošana darbam

Savainošanās risks!

Pirms sākt lietot smalcinātāju dārzam, rūpīgi izlasiet nodalu „Jūsu drošībai” (⇒ 4.) un ievērojiet visus drošības norādījumus.

- leslēdziet elektromotoru tikai tādā veidā, kā tas aprakstīts lietošanas pamācībā. (⇒ 10.5)

10.1 Smalcinātāja dārzam pievienošana elektrotīklam

Savainošanās risks!

levērojiet drošības norādījumus, kas minēti nodalā „Brīdinājums — elektriskā bīstamība” (⇒ 4.2).

Lielbritānijas tirgum paredzētā dārza smalcinātāja modelim ir 10 m garš pievienošanas vads ar īpašu spraudni.

Šajā Lielbritānijas modela spraudnī ir integrēts sprauddrošinātājs.

Tikla spriegumam jāatbilst ierīces darba spriegumam (skatiet ierīces tipa plāksnīti).

Strāvas pievienošanas vadam ir jābūt ar pietiekošu izolāciju. (⇒ 17.)

Kā pievienošanas vadus var izmantot tikai tādus vadus, kas nav vieglāki par gumijas vadiem H07 RN-F DIN/VDE 0282.

Spraudsavienojumiem jābūt aizsargātiem pret šlakatām. Nepiemēroti pagarinājuma vadi rada jaudas zudumu un var izraisīt elektromotora bojājumus.

Strāvas pievienošanas vada minimālajam diametram jābūt 3 x 1,5 mm², ja garums nepārsniedz 25 m vai 3 x 2,5 mm², ja garums nepārsniedz 50 m.

Pievienošanas vadu savienojumiem jābūt no gumijas vai arī apvilktiem ar gumiju un jāatbilst standartam DIN/VDE 0620.

Šo ierīci paredzēts izmantot elektrotīklā, kura sistēmas pretestība Z_maks. pārejas punktā (mājas pieslēgums) nav lielāka par 0,435 omiem (pie 50 Hz).

Lietotājam jānodrošina, lai ierīce tiktu lietota, izmantojot tikai tādu elektrotīklu, kas atbilst iepriekš minētajiem nosacījumiem. Nepieciešamības gadījumā jautājumus par elektrotīkla pretestību uzdodiet vietējam elektroapgādes uznēmumam.

Lai iegūtu plašāku informāciju par tīkla pieslēgumu, vērsieties pie elektroiekārtu uzstādītāja.

10.2 Strāvas vada pievienošana

Izvēloties strāvas vadu, ievērojiet nodalā „lerīces pievienošana strāvas avotam” (⇒ 10.1) minētos norādījumus.

GHE 355:

- Pievienojiet strāvas vada sajūgu ierīces 3 polu kontaktspraudnim (1).

GHE 375:

- Pievienojiet strāvas vada sajūgu ierīces 5 polu kontaktspraudnim (2).

10.3 Strāvas vada atvienošana

Atvienojiet strāvas vadu, velkot tikai aiz savienojuma. Nekādā gadījumā nevelciet aiz kabeļa.

Ja, strādājot ar smalcinātāju dārzam, pārtrūkst strāvas padeve, smalcinātāju dārzam var darbināt tikai pēc 12 sekunžu aiztures laika.

10.4 Nostiepuma atslodze

Darba laikā nostiepuma atslodze novērš nejaušu elektrotīkla pievienošanas vada atvienošanos un tādējādi iespējamos ierīces strāvas pievienošanas vada bojājumus. Tāpēc pievienošanas vads vienmēr jāvada caur nostiepuma atslodzes mehānismu.

Kabela ievietošana nostiepuma atslodzē

• Pievienojiet strāvas vadu. (⇒ 10.2)
• Izveidojiet pievienošanas vada (1) cilpu un izvadiet to caur atveri (2).
• Cilpu pārvelciet pār āki (3) un cieši pievelciet.

Kabela iznemšana no nostiepuma atslodzes

• Nonemiet pievienošanas vada cilpu no āka (3).
• Izvelciet pievienošanas vada cilpu (1) no atveres (2).
• Ja nepieciešams, atvienojiet strāvas vadu. (⇒ 10.3)

10.5 Smalcinātāja dārzam ieslēgšana

leslēgšanas brīdī ierīcē nedrīkst atrasties smalcināmais materiāls, jo to var izsviest ārā.

Naža paplāksnes blokēšanas ierīcei vienmēr jābūt sagāztai atpakal līdz atdurei. (⇒ 11.6)

Ja izvēles slēdzis atrodas vertikālā pozīcijā (vidējā pozīcijā), smalcinātāju dārzam nav iespējams iedarbināt.

• Pievienojiet strāvas vadu. (⇒ 10.2)
• Nospiediet zało pogu (1) pie slēdža.
  Smalcinātājs dārzam sāk darbu.

10.6 Smalcinātāja dārzam izslēgšana

Izslēdziet elektromotoru tikai tad, kad ierīcē vairs nav sasmalcinātā materiāla. Citādi, atkārtoti iedarbinot ierīci, var blokēt naža paplāksni.

• Nospiediet sarkano pogu (1) pie slēdža.

Dārza smalcinātāja elektromotors tiek izslēgts un automātiski nobremzēts.

Savainošanās risks! Pēc elektromotora izslēgšanas ņemiet vērā darba instrumentu inerci; nepieciešamas vairākas sekundes, līdz instrumenti pilnībā apstājas.

10.7 Izvēles slēdzis

Ar smalcinātāju dārzam GHE 355 un GHE 375 var apstrādāt gan mīkstu, gan cietu materiālu.

Smalcināšanas metodi iestata, pagriežot izvēles slēdzi.

Ja izvēles slēdzi iedarbina ierīces ekspluatācijas laikā vai pirms elektromotors pēc izslēgšanas ir apstājies (elektromotors vēl nav apstājies), drošības apsvērumu dēl smalcinātāju dārzam var ieslēgt tikai ar 6 sekunžu laika novilcinājumu. (⇒ 10.5)

Tikai pēc smalcinātāja dārzam ieslēgšanas tiek pareizi uzrādīts apstrādājamais smalcināmais materiāls.

Savainošanās risks! Smalcināmā materiāla veida iestatījums nosaka nažu griešanas virzienu. Ja iestatījums ir nepareizs, lietotājs, atlecot smalcināmajam materiālam, var nopietni savainoties.

lestatijumu pārbaude:

• leslēdziet smalcinātāju dārzam. (⇒ 10.5)
  Indikatora displejā (1) tiek parādīts aktuāli iestatītā apstrādājamā smalcināmā materiāla simbols. (⇒ 8.6)

lestatijumu maiņa:

• Izslēdziet smalcinātāju dārzam un nogaidiet, līdz griešanas mehānisms ir apstājies. (⇒ 10.6)
  • Pagrieziet izvēles slēdzi (2) par 180°.

- leslēdziet smalcinātāju dārzam no jauna. (⇒ 10.5) Indikatora displejā (1) tiek parādīts aktuāli iestatītā apstrādājamā smalcināmā materiāla simbols. (⇒ 8.6)

10.8 Smalcināšana

• Uzstumiet smalcinātāju uz līdzenas un stingras pamatnes un novietojiet stabili.
• Uzvelciet aizsargcimdus, uzlieciet aizsargbrilles un dzirdes aizsargus. (⇔ 4.3)
  • Atveriet izmešanas vāku. (→ 7.3)
• Pievienojiet smalcinātājam strāvas vadu. (⇒ 10.2)
• leslēdziet smalcinātāju dārzam. (⇒ 10.5)
• Uzgaidiet, līdz smalcinātājs dārzam sasniedzis maksimālo apgriezienu skaitu (tukšgaitas apgriezienu skaitu).
• Pārliecinieties, vai apstrādājamais smalcināmais materiāls (ciets vai mīksts materiāls) atbilst rādījumā redzamajam simbolam. (⇔ 8.6)
• Ja rādījums neatbilst, mainiet iestatījumu. (⇒ 10.7)
• Pareizi uzpildiet smalcinātāju dārzam ar smalcināmo materiālu. (⇒ 8.5)
• Izslēdziet smalcinātāju dārzam. (⇒ 10.6)

Savainošanās risks!

Ja ar mīksta materiāla iestatījumu tiek smalcināts ciets materiāls, var rasties spēcīgs atsitiens. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls.

11. Apkope

Savainošanās risks!

Pirms visiem remonta un tīrīšanas darbiem un pirms darba pie

griešanas mehānisma noteikti no elektrotīkla jāatvieno strāvas vads, lai novērstu nejaušu elektromotora ieslēgšanos.

Savainošanās risks!

Strādājiet tikai ar aizsargcimdiem. (⇒ 4.3)

Nekad nepieskarieties nažiem, kamēr tie nav apstājušies.

Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr vērsieties pie specializēta izplatītāja.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL iesaka izmantot oriğinālās STIHL rezerves daļas.

11.1 lerīces tīrīšana

Apkopes intervāls: pēc katras lietošanas reizes.

Kārtīgi iztīriet ierīci pēc katras lietošanas reizes. Rūpīga apiešanās pasargā ierīci no bojājumiem un pagarina ekspluatācijas ilgumu.

Nekad nevērsiet ūdens strūklu pret elektromotora vai iekšdedzes motora daļām, blīvējumiem, gultņu ligzdām

un elektroiekārtas sastāvdaḥām, piemēram, slēdžiem. Remonts var izmaksāt dārgi.

Ja nevarat noņemt netīrumus un piekaltušus atlikumus ar birsti, mitru drānu vai koka nūjiņu, STIHL iesaka izmantot īpašu tīrīšanas līdzekli (piem.,

STIHL īpašo tīrīšanas līdzekli).

Nelietojiet kodīgus tīrīšanas līdzekļus.

Regulāri notīriet nažu paplāksnes.

Ierīci tīriet tikai tad, kad tā ir novietota attēlā redzamajā pozīcijā.

• Demontējiet iepildes piltuvi. (⇒ 11.4)

Attīriet elektromotora korpusa dzesēšanas gaisa kanālu (ventilācijas atveri) no netīrumiem, lai nodrošinātu pietiekamu elektromotora dzesēšanu.

11.2 Apkopes intervāli

lesakām reizi gadā uzticēt veikt smalcinātāja dārzam apkopi specializētam izplatītājam.

STIHL iesaka STIHL specializēto izplatītāju.

11.3 lepildes piltuves montāža

Savainošanās risks!

Strādājiet tikai ar aizsargcimdiem! (⇒ 4.3)

Pirms iepildes piltuves montāžas pārliecinieties, ka blokēšanas ierīce neblokē griešanas mehānismu.

• Nostipriniet iepildes piltuvi (1) pamatierīces (2) nostiprināšanas ākos un sasveriet to uz priekšu.
• leskrūvējiet regulēšanas skrūves (3) un stingri pievelciet.

Pēc montāžas vizuāli pārbaudiet, vai iepildes piltuve ir pareizi iekarināta nostiprināšanas ākos.

11.4 lepildes piltuves demontāža

Savainošanās risks! Pirms regulēšanas skrūvju atskrūvēšanas atvienojiet kontaktdakšu. Strādājiet tikai ar aizsargcimdiem! (⇔ 4.3)

• Atskrūvējiet regulēšanas skrūves (1) un izskrūvējiet tās.
• Sagāziet iepildes piltuvi (2) uz aizmuguri un nonemiet to.

11.5 Nažu komplekta apkopes intervāls Apkopes intervāls. Pirms katras lietošanas reizes

Pārbaudiet nažu komplekta (tas sastāv no naža paplāksnes, smalcināšanas nažiem, drošības paplāksnes, spailes un skrūves) nodilumu, stingru fiksāciju, plaisas vai citus bojājumus.

11.6 Nažu komplekta demontāža

Savainošanās risks! Strādājiet tikai ar aizsargcimdiem! (⇔ 4.3)

Nekad nepieskarieties nažiem, kamēr tie nav apstājušies.

1 Naža paplāksnes fiksēšana

• Demontējiet iepildes piltuvi. (⇔ 11.4)
- Pagrieziet naža paplāksni (1) attēlotajā pozīcijā un līdz atdurei atlokiet blokēšanas ierīci (2) uz augšu.

② Nažu komplekta noņemšana

• Atskrūvējiet skrūvi (3) ar montāžas instrumentu (T) un pilnībā izskrūvējiet.
• Noņemiet skrūvi (3), drošības paplāksni (4) un spaili (5).

3 Lāpstinveida naža nonemšana

- Nonemiet lāpstinveida nazi (6), lāpstinveida nazi (7) un lāpstinveida nazi (8).

4 Naža paplāksnes noņemšana

• Atlokiet atpakal blokēšanas ierīci (2).
  • Noceliet naža paplāksni (1).

11.7 Nažu komplekta montāža

Savainošanās risks! Strādājiet tikai ar aizsargcimdiem! (⇒ 4.3)

Pirms nažu komplekta uzlikšanas vizuāli pārbaudiet, vai naža paplāksne un visi smalcināšanas naži ir kārtībā un tiem nav robu, plaisu vai izlūzušu vietu.

Pirms nažu komplekta uzlikšanas notīriet naža stiprināšanas vietu ierīcē, naža paplāksni un smalcināšanas nažus.

Naža paplāksne, tai skaitā sagriešanas nazis un trīs lāpstiņveida naži, ir aprīkoti ar zobotu naža stiprinājuma vietu. Tādējādi ir novērsta iespēja uzstādīt visu griešanas mehānismu nepareizi, jo nažus uz naža stiprinājuma vietas var uzlikt tikai pareizā pozīcijā.

1 Uzlieciet naža paplāksni

- Uzlieciet naža paplāksni (1) uz naža stiprinājuma vietas. Turklāt ievērojiet naža stiprinājuma vietas zobojumu.

2 Fiksējiet nažu komplektu

- Pagrieziet naža paplāksni (1) attēlotajā pozīcijā un līdz atdurei atlokiet blokēšanas ierīci (2) uz augšu.

3 Uzlieciet lāpstinveida nažus

Cipari (3) lāpstinveida nažu iekšpusē norāda uz montāžas secību.

- Uzlieciet lāpstinveida nazi (4), lāpstinveida nazi (5) un lāpstinveida nazi (6).

4 Nostipriniet nažu komplektu

• Uzlieciet spaili (7) un nostipriniet kopā ar drošības paplāksni (8) un skrūvi (9).
• Pievelciet skrūvi (9) ar montāžas instrumentu (T) (45 - 50 Nm).
• Atlokiet atpakal blokēšanas ierīci (2).
  • Uzmontējiet iepildes piltuvi. (⇒ 11.3)

Pirms norādīto nodiluma robežu sasniegšanas attiecīgie naži ir jāpagriež vai jānomaina. STIHL iesaka STIHL specializēto izplatītāju.

• 1 gab. kombinētais nazis (1)
• 3 gab. lāpstinveida naži (2)
• 2 gab. plēšanas naži (3)
• Nažu komplekta demontāža. (⇔ 11.6)

Gab. kombinētie naži

- Pielieciet lineālu (5) pie kombinētā naža balsta malas (4).

Attālums (A) starp aso malu un lineālu norāda uz nodilumu.

Kombinētā naža (1) maksimālā nodiluma robeža (A):

A = 5 mm

3 Lāpstiņveida nazis

Vienādu mērīšanas procedūru un norādīto vērtību izmanto visiem trijiem lāpstinveida nažiem.

Aso malu nevienmērīgas noslodzes rezultātā var izveidoties asimetrisks lāpstīnveida nažu nodilums.

- Nomēriet naža platumu divās līdz trijās vietās gar aso malu. Izmantojiet mazāko vērtību.

Minimālais naža platums (B) Lāpstinveida naži (2):

B = 40 mm

4 plēšanas naži

Vienādu mērīšanas procedūru un norādīto vērtību izmanto visiem trijiem plēšanas nažiem.

Aso malu nevienmērīgas noslodzes rezultātā var izveidoties asimetrisks plēšanas nažu nodilums.

- Nomēriet naža platumu divās līdz trijās vietās gar aso malu. Izmantojiet mazāko vērtību.

Minimālais naža platums (C, D)

Plēšanas nazis (3)

C = 23 mm

D = 16 mm

11.9 Smalcināšanas nažu asināšana

Visu smalcināšanas nažu asināšanu ieteicams veikt tikai specializētam tirgotājam. Nodiluši un nepareizi uzasināti naži (nepareizs asināšanas leņkis, nelīdzsvarotība nevienmērīgi uzasinātu nažu dēļ utt.) palielina atsitiena risku. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Turklāt var pasliktināties smalcinātāja dārzam funkcijas (smalcināmā materiāla uzņemšana, asmeņu stabilitāte utt.).

• Demontējiet nažu komplektu. (⇒ 11.6)

Asināšanas lenkis:

Visu smalcināšanas nažu asināšanas leņķis ir 30°.

Norādes par smalcināšanas nažu asināšanu:

Asinot smalcināšanas nažus, ievērojiet šādas prasības:

• Asinot nažus, atdzesējiet tos, piem., arūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās asmens griešanas izturība.
• Asiniet nazi vienmērīgi, lai novērstu vibrāciju, ko izraisa naža nelīdzsvarotība.
• Pirms nažu uzstādīšanas pārbaudiet, vai tiem nav bojājumu: Naži ir jānomaina, ja tajos manāmi robi vai plaisas, vai arī sasniegtas nodiluma robežas.
• Asiniet nažu asmenus, ievērojot norādīto asmens lenki.
• Asiniet nažus virzienā pret asmeni.

11.10 Elektromotors un riteni

Elektromotoram apkope nav nepieciešama.

Riteņu gultņiem apkope nav nepieciešama.

11.11 Glabāšana un dīkstāve ziemā

Ierīci glabājiet sausā, slēgtā telpā bez putekļiem. Pārliecinieties, ka ierīce ir novietota bērniem nepieejamā vietā.

Glabājiet ierīci tikai ekspluatācijai drošā stāvoklī.

Visiem uzgriežniem, tapām un skrūvēm jābūt cieši pievilktām; nomainiet nesalasāmus norādījumus par apdraudējumu un brīdinājumus un pārbaudiet, vai ierīce nav nodilusi un bojāta. Nomainiet nolietojušās vai bojātās detaļas.

lespējamie ierīces bojājumi jānovērš pirms novietošanas glabāšanā.

Pirms ierīces novietošanas ilgākai dīkstāvei (dīkstāvei ziemā) veiciet šādas darbības:

• rūpīgi notīriet visas ierīces ārējās daļas;
• labi ieeillojiet vai ieziediet ar smērvielu visas kustīgās daļas.

12. Transportēšana

Savainošanās risks!

Pirms transportēšanas izlasiet un ievērojiet nodalā „Jūsu drošībai”, jo īpaši nodalā „lerīces transportēšana” ietverto informāciju. (⇒ 4.4)

Smalcinātāju dārzam glabājiet tikai ar montētu iepildes piltuvi. Pirms ierīces pacelšanas nemiet vērā sadaļā „Tehniskie parametri” norādīto ierīces svaru. (⇒ 17.)

12.1 Smalcinātāja vilkšana vai stumšana

• Satveriet smalcinātāju pie piltuves augšdaļas (1) un sagāziet uz aizmuguri.
• Smalcinātāju var lēnām (ejot) vilkt vai stumt.

12.2 Smalcinātāja pacelšana vai pārnešana

lerīces pacelšanai vai pārnešanai nepieciešamas 2 personas.

Nēsājiet piemērotu aizsargapgērbu, kas pilnībā nosedz apakšdelmus un kermana augšdału.

• 1. persona: satveriet rokturus pie smalcinātāja piltuves augšdaļas (1).
• 1. persona: satveriet listi pie smalcinātāja izmešanas pagarinājuma (2).
• Vienlaicīgi paceliet smalcinātāju.

12.3 Smalcinātāja transportēšana uz kravas platformas

• Nodrošiniet ierīci pret slīdēšanu, izmantojot piemērotus nostiprināšanas līdzekļus. Nostipriniet troses vai siksnas pie ritenu stiprinājuma (1) vai iepildes piltuves (2).

13. Nodiluma samazināšana un bojājumu novēršana

Svarīgi norādījumi par apkopi un kopšanu, produktu grupa

Smalcinātājs dārzam ar elektromotoru (STIHL GHE)

STIHL neuznemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi, vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves daļas.

Lai novērstu STIHL ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ċnemiet vērā tālāk minētos norādījumus.

1. Dilstošas daļas

Dažas STIHL ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Par dilstošām daļām tiek uzskatīti arī:

- n a ž i ;

- nažu paplāksne.

2. Lietošanas pamācībā minēto noteikumu ievērošana

STIHL ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēļ.

Tas īpaši attiecas uz:

– nepietiekama diametra vadu izmantošanu (škērsgriezums);
- nepareizu elektrisko savienojumu (spriegums);
- ar uzņēmumu STIHL nesaskaņotām izstrādājuma izmainām;
- t ādu instrumentu vai piederumu izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema;
- izstrādājuma lietošanu neatbilstoši noteikumiem;
- izstrādājuma izmantošanu sporta vai sacensību pasākumos;
- z a u d ējumiem, kas radušies, turpinot izmantot izstrādājumu ar bojātām sastāvdaļām.

3. Apkopes darbi

Visi nodaļā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jäuztic specializētam izplatītājam.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas terminš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram:

• bojājumi elektromotorā, kas radušies nepietiekami iztīrīta dzesēšanas gaisa kanāla (ventilācijas atveres, dzesējošās ribas, ventilatora rats) dē|;
• korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēl;
• ierīces bojājumi, kas radušies, izmantojot nekvalitatīvas rezerves dalas;
• bojājumi, kas radušies novēlotas vai nepietiekamas apkopes dēl, vai bojājumi, kas radušies tāpēc, ka apkope vai remonts nav veikti specializēto izplatītāju darbnīcās.

14. Parastās rezerves daļas

Visa naža paplāksne

6011 700 5100

Kombinētais nazis

6011 702 5100

Lāpstinveida naži 1

6011 702 0300

Lāpstinveida naži 2

6011 702 0310

Lāpstinveida naži 3

6011 702 0320

Plēšanas nažu komplekts

6011 007 1000

15. Vides aizsardzība

Neizmetiet sasmalcināto materiālu atkritumos, bet izmantojiet kompostam.

Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un ir atbilstoši jānodod utilizācijai.

Materiālu atkritumu škirošana un videi nekaitīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otrreizējo izejvielu savākšanas punktā. Noteikumiem neatbilstoša utilizācija var radīt kaitējumu veselībai un piesārņojumu apkārtējā vidē.

15.1 Utilizācija

Pirms utilizēšanas ierīci padariet nelietojamu.

Noteikti atvienojiet strāvas vadu vai elektromotora pievienošanas vadu.

lespējams savainoties ar nažiem!

Arī nolietotu smalcinātāju dārzam nekādā gadījumā neatstājiet bez uzraudzības. Pārliecinieties, ka ierīce un naži glabājas bērniem nepieejamā vietā.

16. Atbilstības deklarācija

16.1 ES atbilstības deklarācija smalcinātājam dārzam STIHL GHE 355.0, GHE 375.0

STIHL Tirol GmbH

uznemoties pilnu atbildību, deklarē, ka

• konstrukcija: smalcinātājs dārzam ar elektromotoru
• r a ž o t āja zīmols: STIHL
  – tips: GHE 355.0, GHE 375.0
• Patērējamā jauda GHE 355.0: 2500 W
• Patērējamā jauda GHE 355.0 (GB/CH): 2000 W
  – Patērējamā jauda GHE 375.0: 3000 W
• s ērijas numurs: 6011

atbilst direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasībām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, un

- GHE 355.0: EN 50434

– GHE 375.0: EN ISO 12100 ar atsauci uz EN 50434.

Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC V pielikumu.

– Izmērītais trokšņu jaudas līmenis: 97,4 dB(A)

- Garantētais trokšņu jaudas līmenis: 100 dB(A)

Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.

Ražošanas gads un ierīces numurs ir norādīti uz smalcinātāja dārzam.

Matthias Fleischer, Pētījumu un attīstības nodalas vadītājs

Pilnvarotais

Sven Zimmermann, galvenais kvalitātes nodalas vadītājs

17. Tehniskie parametri

GHE 355.0 / GHE 375.0:

Sērijas identifikācijas numurs 6011

Frekvence 50 Hz

GHE 355.0 / GHE 375.0:

Izolācijas klase I
Izolācijas veids	aizsargāts pretšlakatām (IPX4)

Darbības veids P40

	40 s noslodzes laiks60 s tukšgaitas laiks
Griešanas
mehānisma piedziņa	pastāvīga
Mērījums saskaņā ar standartu2000/14/EC / S.I. 2001/1701:
Garantētais trokšņu	100 dB(A)
jaudas līmenis LWAd
Nobīde KWA	2,4 dB(A)
Riteņu diametrs	250 mm
G/P/A	122/50/141

GHE 355.0:

Motors, modelis	elektromotors (~)
Ražotājs	„ATB”
Tips	BSRBF 0,75/2-C
Spriegums	230 V~
Patērējamā jauda	2500 W
	2000 W (GB)
	2000 W (CH)
Drošinātājs*	16 A
	10 A (CH)
Maksimālais zara diamets	35 mm
Elektromotora nominālais apgriezienu skaits	2750 /min
Mērījums saskaņā ar standartu EN 50434: Trokšņu spiediena līmenis darba vietā L_pA	94 dB(A)
Nobīde K_pA	3 dB(A)

GHE 355.0:

Svars	30 kg
	29 kg (CH)
	32 kg (GB)

GHE 375.0:

Motors, modelis	elektromotors(~3)
Ražotājs	„ATB”
Tips	BSRF 0,75/2-C
Spriegums	400 V~
Patērējamā jauda	3000 W
Drošinātājs*	10 A
Maksimālais zara diamets	40 mm
Elektromotora nominālais
apgriezienu skaits	2810 /min
Mērījums saskaņā ar standartu EN 50434:
Trokšņu spiediena	95 dB(A)
līmenis darba vietā L_pA
Nobīde K_pA	3 dB(A)
Svars	31 kg
* U z m a n ību!Ja drošinātāja jauda ir zemāka par 16 A, ierīces iedarbināšanas brīdī vai lielas noslodzes gadījumā var tikt aktivizēts tīkla drošinātājs.

17.1 REACH

Ar REACH apzīmē EK Regulu par kimikāliju registrēšanu, vērtēšanu, licencēšanu un ierobežošanu.

Informāciju par REACH regulas (EK) Nr. 1907/2006 ievērošanu skatiet vietnē www.stihl.com/reach.

18. Darbības traucējummeklēšana

* Ja nepieciešams, vērsieties pie specializēta izplatītāja; uzņēmums STIHL iesaka izmantot STIHL specializēto izplatītāju.

Traucējums

Elektromotors nesāk darboties.

lespējamais cēlonis

– Aktivizēta elektromotora aizsardzība.
- T iklā nav sprieguma.
- B o j āts pievienošanas vads/kontaktspraudnis/kontaktspraudn a savienojums vai slēdzis.
- Bojāts Lielbritānijai paredzētā spraudṇa drošinātājs (attiecas tikai uz tām ierīcēm, kas paredzētas Lielbritānijai).
– lepildes piltuve nav pareizi aizvērta; darbojas drošības aprīkojums (drošības fiksators).
– Naža paplāksne ir blokēta.
- Blokēšanas ierīce nav atiestatīta.

Problēmas novēršana

• Laujiet ierīcei atdzist (⇒ 8.8), (⇒ 10.7).
• Pārbaudiet strāvas vadu un drošinātāju ✗ (⇒ 10.1).
• P ārbaudiet vadu, spraudni, savienojumu vai slēdzi un nepieciešamības gadījumā nomainiet (sazinieties ar elektriķi) ✕ (⇔ 10.1).
• Nomainiet drošinātāju ✕ (⇒ 10.1).
  – Pareizi aizveriet iepildes piltuvi un pieskrūvējiet to (⇒ 11.3).
• Demontëjiet iepildes piltuvi un iztīriet sasmalcinātā materiāla atlikumus no korpusa (uzmanību: atvienojiet strāvas vadu) (⇒ 11.4).
• Atiestatiet blokēšanas ierīci (⇒ 11.7).

Traucējums

Samazināta smalcināšanas jauda.

lespējamais cēlonis

• Neasi naži.
  – Nepareizi uzasināti naži.
  – Pārāk garš strāvas vads.
  – Saliekta naža paplāksne.

Problēmas novēršana

– Nomainiet vai noasiniet smalcināšanas nažus. ✗ (⇒ 11.9), (⇒ 11.8)
- Pareizi noasiniet nažus. ✗ (⇒ 11.9)
- Izmantojiet īsāku strāvas vadu. (⇒ 10.1)
- Vizuāli pārbaudiet naža paplāksni. ✕

Traucējums:

zaru materiāls netiek ievilkts.

lespējamais iemesls:

• nepareizs nažu paplāksnes griešanās virziens;
  – truli vai nepareizi uzasināti naži;

Risinājums:

• mainiet nažu paplāksnes griešanās virzienu (⇒ 10.7);
• uzasiniet kombinēto nazi, rūpīgi ievērojot asināšanas lenķi. ✕ (⇒ 11.9)

Traucējums

Nevar uzstādīt iepildes piltuvi.

lespējamais cēlonis

- Blokēšanas ierīce nav atiestatīta.

Problēmas novēršana

- Atiestatiet blokēšanas ierīci (⇒ 11.7).

19. Apkopes grafiks

19.1 Nodošanas apstiprinājums

Modelis:

Sērijas numurs:

19.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību STIHL specializētajam izplatītājam. Viņš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums
